1.

ОБЗР
Модуль:
«Военная подготовка. Основы
военных знаний»
Виды, назначение и тактико-технические
характеристики стрелкового оружия
и ручных гранат Вооруженных Сил
Российской Федерации
(огневая подготовка)

2.

МОТОСТРЕЛКОВОЕ ОТДЕЛЕНИЕ
Мотострелковое отделение — это первичное тактическое
подразделение, входящее в состав мотострелкового
взвода. Оно обычно состоит из 8 человек личного состава
и вооружено бронетранспортёром или боевой машиной
пехоты.
В состав мотострелкового отделения входят такие
отделения,
должности,
как
командир
механик-водитель
боевой
машины
пехоты,
наводчик-оператор,
гранатометчик,
помощник
гранатометчика, пулеметчик, снайпер и старший
стрелок.

3.

ВООРУЖЕНИЕ МОТОСТРЕЛКОВОГО ОТДЕЛЕНИЯ
ВООРУЖЕНИЕ МОТОСТРЕЛКОВОГО ОТДЕЛЕНИЯ
МОЖЕТ ВКЛЮЧАТЬ СЛЕДУЮЩИЕ ВИДЫ ОРУЖИЯ:
ДЛЯ ОТДЕЛЕНИЯ НА БМП:
1. БМП;
2. 5,45-миллиметровый ручной пулемёт РПК-74;
3. гранатомёт РПГ-7В.
ДЛЯ ОТДЕЛЕНИЯ НА БТР:
1. БТР;
2. 5,45-миллиметровый ручной пулемёт РПК-74;
3.ручные осколочные и кумулятивные противотанковые
гранаты.

4.

ОСНОВНЫЕ ВИДЫ СТРЕЛКОВОГО ОРУЖИЯ
1) АК-74 (автомат Калашникова).
2) РПК (ручной пулемёт Калашникова).
3) РПГ-7В (ручной противотанковый гранатомёт).
4) СВД (снайперская винтовка Драгунова).

5.

АК-74 (ХАРАКТЕРИСТИКИ И НАЗНАЧЕНИЕ)
АК-74 — это автомат Калашникова калибра 5,45 мм, который был принят на вооружение
в 1974 году. Основная цель данного оружия заключается в поражении живой силы
противника и его небронированной техники.
КЛЮЧЕВЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ АК-74 ВКЛЮЧАЮТ В СЕБЯ:
• калибр: 5,45 мм;
• длина: 940 мм (в боевом состоянии) и 700 мм (в походном варианте);
• масса без магазина: 3,3 кг;
• масса с полным магазином: 3,6 кг;
• начальная скорость снаряда: 900 м/с;
• частота стрельбы: 600 выстрелов за минуту;
• прицельная дальность: до 1000 метров;
• вместимость магазина: 30 патронов.
Этот автомат стал широко известен благодаря своей
надежности и эффективности в боевых условиях.

6.

РПК (НАЗНАЧЕНИЕ И ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)
ТАКТИКО-ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ РПК:
Ручной пулемёт Калашникова (РПК)
• Калибр: 7,62 мм;
предназначен
для
уничтожения
• Вес пулемёта без магазина: 5 кг;
противника, находящегося в открытых
• Вес с заполненным магазином: 5,6 кг;
местах или за укрытиями, а также для
• Длина пулемёта: 1040 мм;
целей,
поражения
которые
• Длина ствола: 590 мм;
на
перемещаются
различных
• Количество нарезов: 4;
транспортных средствах.
• Шаг нарезов: 240 мм;
• Начальная скорость пули: 745 м/с;
• Дульная энергия: 2192 Дж;
• Темп стрельбы: 600 выстрелов в минуту;
• Прицельная дальность: 1000 м;
• Боевая скорострельность: 150 выстрелов в 1 м.;
• Дальность прямого выстрела по грудной фигуре: 365 м;
• Дальность прямого выстрела по ростовой фигуре: 540 м;
• Эффективная дальность поражения: 1500 м;
• Максимальная дальность полёта пули: 3000 м;
• Ёмкость магазина: 40 либо 75 патронов.

7.

РПГ-7В (ХАРАКТЕРИСТИКИ И НАЗНАЧЕНИЕ)
РПГ-7В — это ручной противотанковый гранатомёт. Предназначен для многоразового
использования против танков, самоходных артиллерийских установок и другой
бронетехники. Кроме того, он эффективен для ликвидации живой силы в укрытиях и
для борьбы с низколетящими медленными воздушными целями.
ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РПГ-7В ВКЛЮЧАЮТ:
• масса: 6,3 кг;
• длина: 950 мм;
• калибр: 40 мм;
• начальная скорость снаряда: 112–145 м/с;
• дальность стрельбы: до 700 м;
• максимальная дальность: до 700 м;
• тип боеприпаса: полуунитарный;
• прицел: механический, ПГО-7 и другие;
• диаметр боевой части гранаты: 40–105 мм;
• масса взрывчатого вещества: 0,4 кг;
• бронепробиваемость: до 750 мм.

8. Снайперская винтовка Драгунова (СВД) предназначена для поражения как открытых, так и укрытых одиночных целей, которые могут

СВД (НАЗНАЧЕНИЕ И ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)
Снайперская винтовка Драгунова (СВД) предназначена для поражения как открытых,
так и укрытых одиночных целей, которые могут находиться в движении.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СВД СЛЕДУЮЩИЕ:
• Калибр составляет 7,62 мм;
• Масса без патронов и оптического прицела — 4,3 кг;
• Длина винтовки — 1220 мм;
• Начальная скорость пули достигает 830 м/с;
•Дальность прицеливания: с оптическим прицелом —
до 1300 м, с открытым прицелом — до 1200 м;
• Скорострельность в боевых условиях — 30 выстрелов
в минуту.

9.

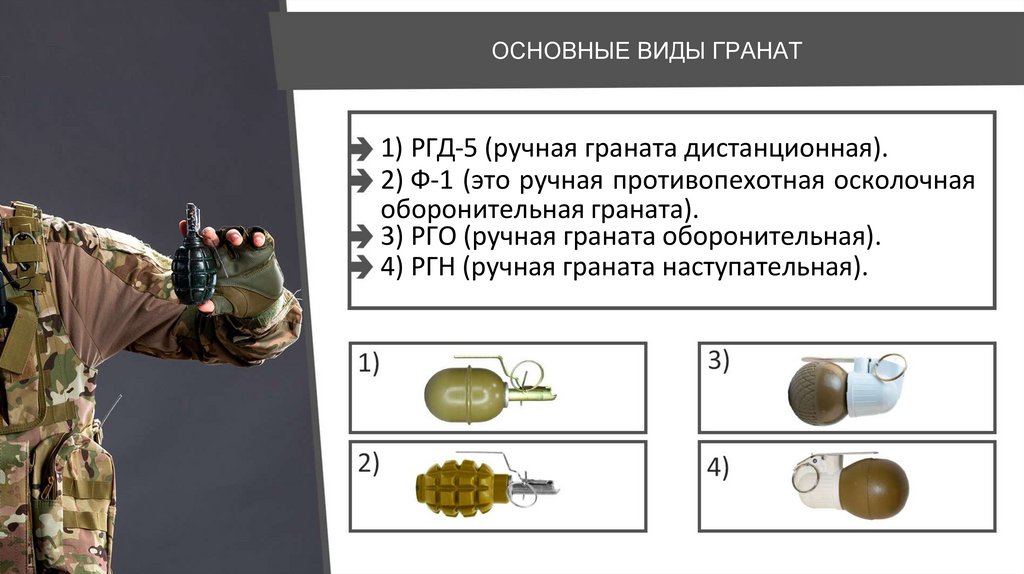

ОСНОВНЫЕ ВИДЫ ГРАНАТ
1) РГД-5 (ручная граната дистанционная).
2) Ф-1 (это ручная противопехотная осколочная
оборонительная граната).
3) РГО (ручная граната оборонительная).
4) РГН (ручная граната наступательная).

10. РГД-5 (ручная граната дистанционная образца 1954 года) является

РГД-5 (НАЗНАЧЕНИЕ И ХАРАКТЕРИСТИКИ)
РГД-5 (ручная граната дистанционная образца 1954 года) является
советской осколочной гранатой, которая предназначена для
поражения противника в боевых действиях как в наступлении, так и
в обороне.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ РГД-5 ВКЛЮЧАЮТ:
• вес снаряженной гранаты — 310 г;
• время срабатывания пиротехнического замедлителя —
от 3,2 до 4,2 секунды;
• радиус разлета осколков, способных причинить вред —
примерно 25 метров;
• среднее расстояние броска — 40–50 метров.
Конструкция гранаты состоит из корпуса, взрывчатого
заряда и запала.

11. Ф1 – это ручная противопехотная осколочная оборонительная

Ф-1 (ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И НАЗНАЧЕНИЕ)
Ф1 – это ручная противопехотная осколочная оборонительная
граната. Предназначена для поражения пехоты противника во
время оборонительных действий.
ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:
• вес готовой гранаты составляет 600 граммов;
• время действия пиротехнического замедлителя — от 3,2
до 4,2 секунд;
• радиус разброса поражающих осколков — приблизительно
200 метров;
• среднее расстояние броска — от 35 до 45 метров.
Граната состоит из корпуса, заряда взрывчатого вещества и
запала.

12. РГО (ручная граната оборонительная) — это советская осколочная граната, созданная для поражения противника с целью защиты во

РГО (НАЗНАЧЕНИЕ И ХАРАКТЕРИСТИКИ)
РГО (ручная граната оборонительная) — это советская осколочная
граната, созданная для поражения противника с целью защиты во
время боевых действий.
ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:
• масса: 520–530 г;
• длина: 114 мм;
• диаметр: 60 мм;
• начинка: A-IX-1 (96% гексогена, флегматизированного 4%
воском);
• детонационный механизм: ударный взрыватель UDZS;
• пиротехническая задержка: от 1 до 1,8 секунды или 3,2 до
4,2 секунды;
• надёжность при крайних температурах: в диапазоне от -50
до 50 °C;
• радиус поражения осколками: от 6 до 20 м;
• радиус рассеивания осколков: 100 м.

13. РГН (ручная граната наступательная) представляет собой советскую гранату, обладающую высоким бралиентным эффектом, которая была

РГН (ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И НАЗНАЧЕНИЕ)
РГН (ручная граната наступательная) представляет собой советскую
гранату, обладающую высоким бралиентным эффектом, которая была
разработана в период советско-афганской войны. Основное
назначение этой гранаты заключается в эффективном поражении
живой силы противника во время наступательных операций.
ТАКТИКО-ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:
• масса: 310 г;
• длина: 113,5 мм;
• диаметр: 61 мм;
• начинка: A-IX-1 (состав — 96% гексогена,
4% флегматизирующего воска);
• тип детонатора: ударный взрыватель UDZS с функцией
временной задержки;
• стабильность работы при крайних температурах: от -50
до +50 °C; радиус поражения осколками: от 4 до 10 м;
• безопасный радиус: 25 м.

14.

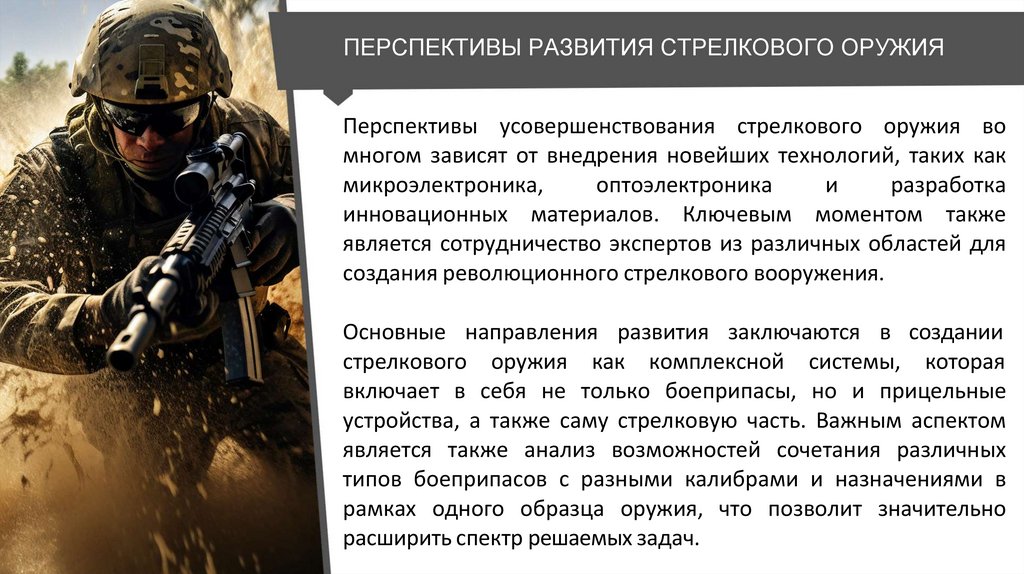

ПЕРСПЕКТИВЫ РАЗВИТИЯ СТРЕЛКОВОГО ОРУЖИЯ
Перспективы усовершенствования стрелкового оружия во
многом зависят от внедрения новейших технологий, таких как
микроэлектроника,
оптоэлектроника
и
разработка
инновационных материалов. Ключевым моментом также
является сотрудничество экспертов из различных областей для
создания революционного стрелкового вооружения.
Основные направления развития заключаются в создании
стрелкового оружия как комплексной системы, которая
включает в себя не только боеприпасы, но и прицельные
устройства, а также саму стрелковую часть. Важным аспектом
является также анализ возможностей сочетания различных
типов боеприпасов с разными калибрами и назначениями в
рамках одного образца оружия, что позволит значительно
расширить спектр решаемых задач.

15.

ЗАКЛЮЧЕНИЕ
Эффективное вооружение мотострелкового отделения является ключевым фактором в
успешном выполнении боевых операций и защите личного состава. В него входят
разнообразные типы оружия, такие как автоматы, пулемёты, гранатомёты и снайперские
винтовки.
Хорошо подобранное вооружение даёт возможность мотострелковым подразделениям с
высокой эффективностью поражать противника, разрушать его оборонительные сооружения и
выполнять другие стратегические задачи.
