Chto_takoe_stanok_s_ChPU

1.

Что такое станок с ЧПУ

2.

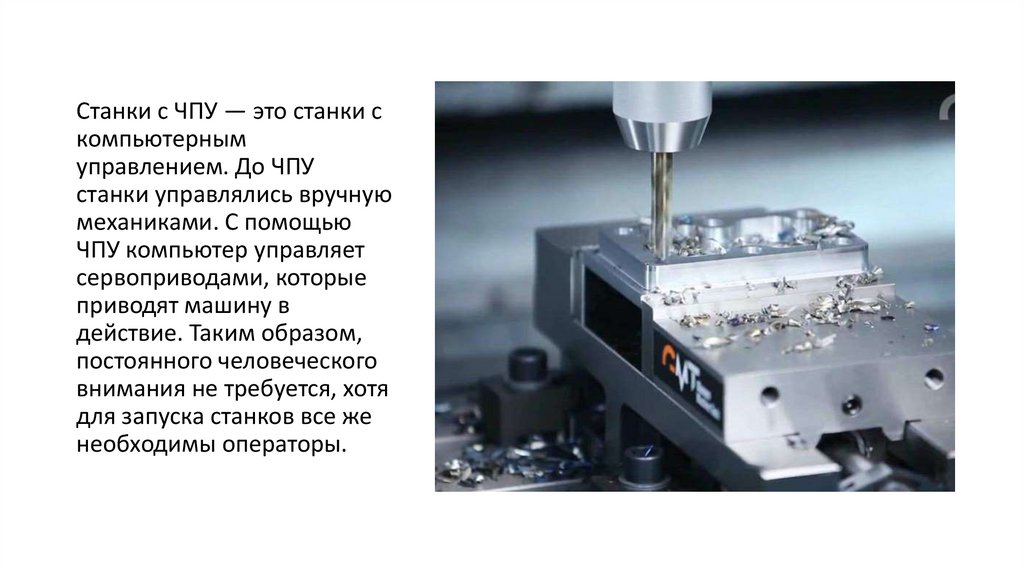

Станки с ЧПУ — это станки с
компьютерным
управлением. До ЧПУ
станки управлялись вручную
механиками. С помощью
ЧПУ компьютер управляет
сервоприводами, которые
приводят машину в
действие. Таким образом,
постоянного человеческого
внимания не требуется, хотя
для запуска станков все же
необходимы операторы.

3.

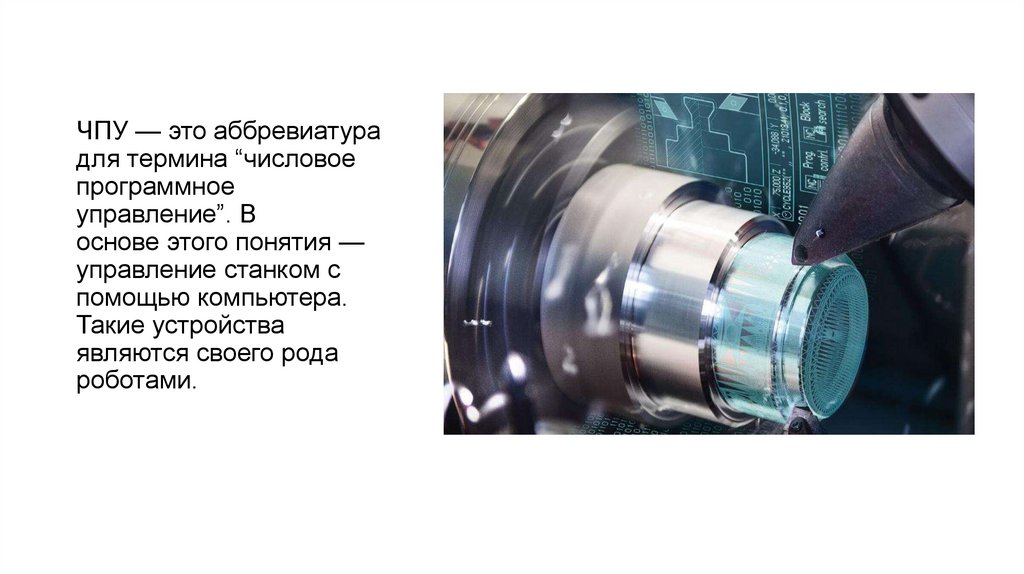

ЧПУ — это аббревиатура
для термина “числовое
программное
управление”. В
основе этого понятия —
управление станком с
помощью компьютера.
Такие устройства
являются своего рода
роботами.

4.

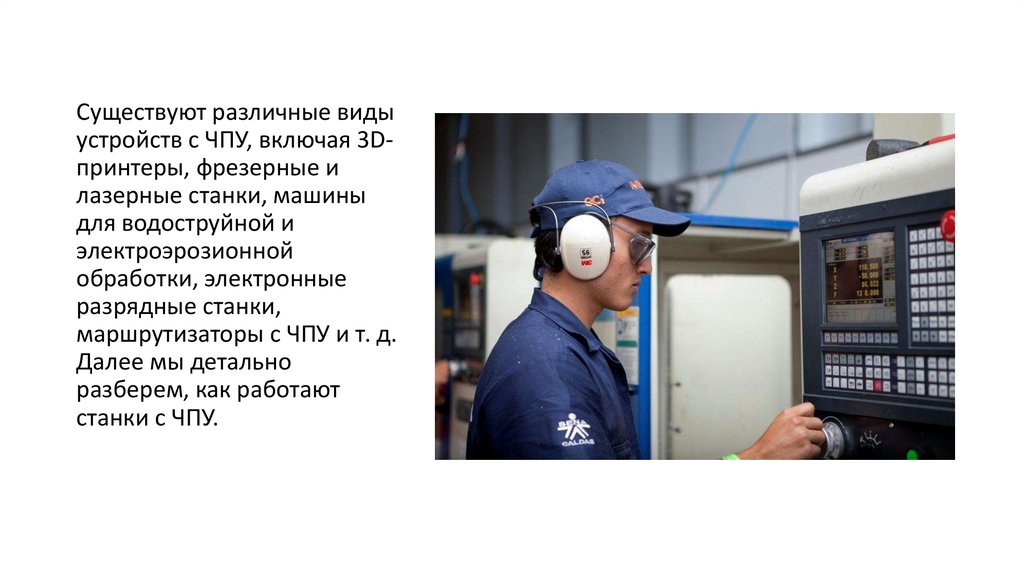

Существуют различные виды
устройств с ЧПУ, включая 3Dпринтеры, фрезерные и
лазерные станки, машины
для водоструйной и
электроэрозионной
обработки, электронные
разрядные станки,
маршрутизаторы с ЧПУ и т. д.
Далее мы детально
разберем, как работают
станки с ЧПУ.

5.

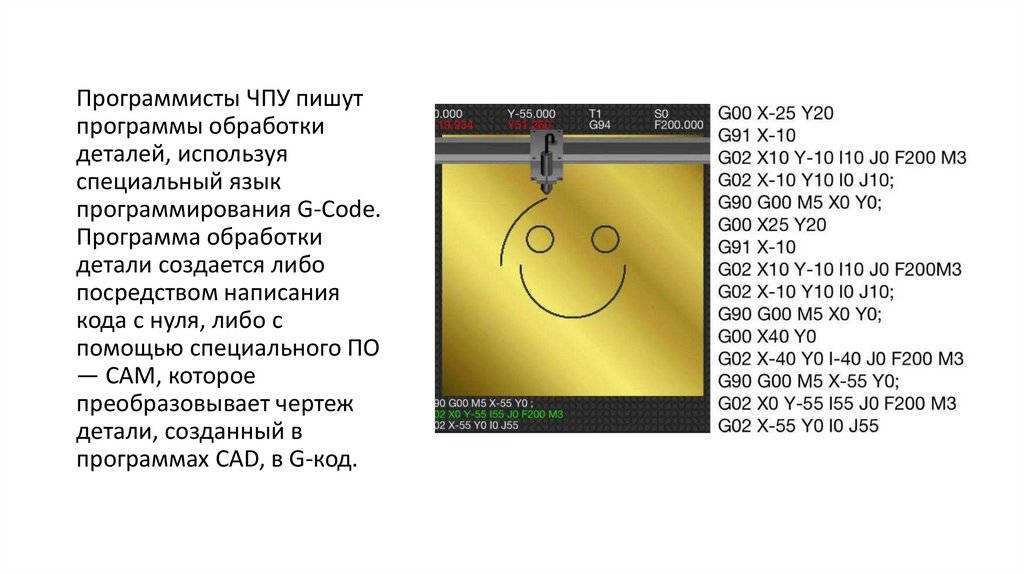

Программисты ЧПУ пишут
программы обработки
деталей, используя
специальный язык
программирования G-Code.
Программа обработки
детали создается либо
посредством написания
кода с нуля, либо с
помощью специального ПО
— CAM, которое
преобразовывает чертеж
детали, созданный в
программах CAD, в G-код.

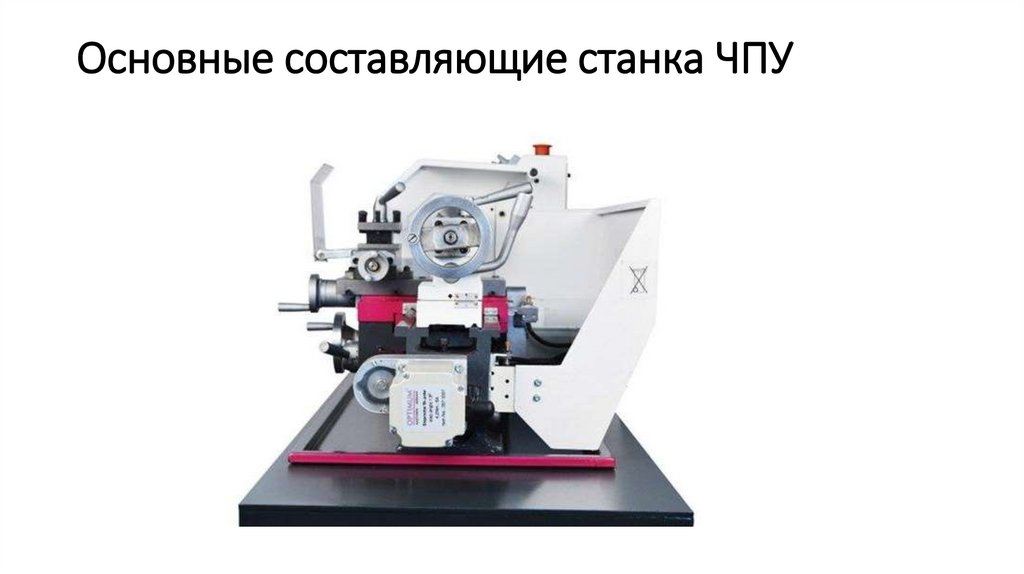

6. Основные составляющие станка ЧПУ

Основные составляющие станка ЧПУ

7.

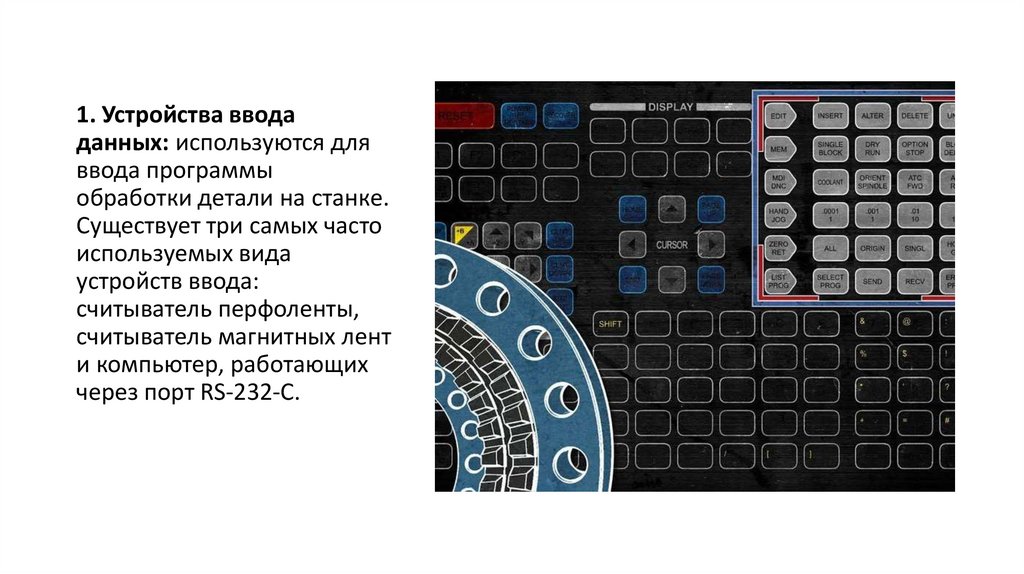

1. Устройства ввода
данных: используются для
ввода программы
обработки детали на станке.
Существует три самых часто
используемых вида
устройств ввода:
считыватель перфоленты,
считыватель магнитных лент
и компьютер, работающих
через порт RS-232-C.

8.

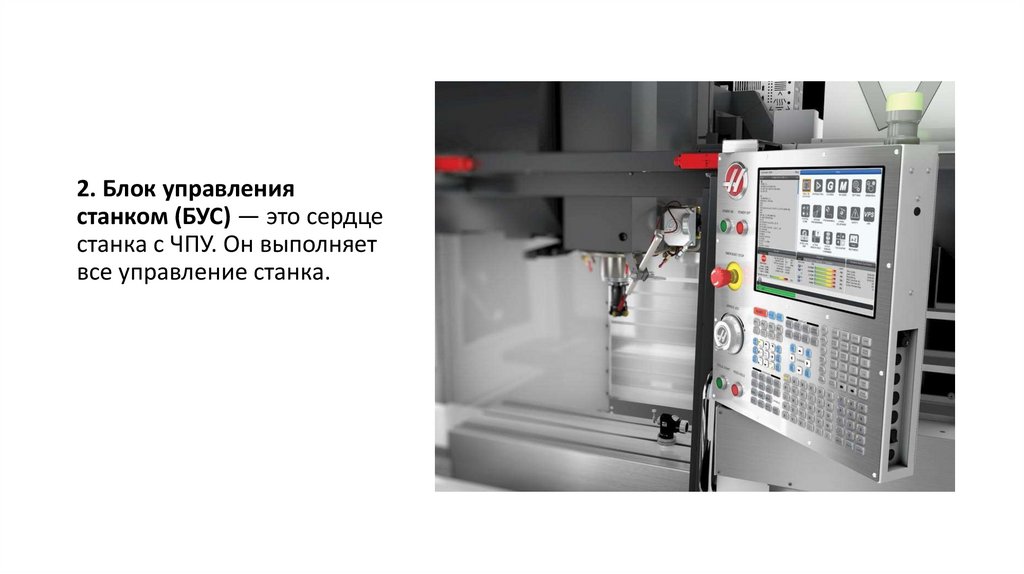

2. Блок управления
станком (БУС) — это сердце
станка с ЧПУ. Он выполняет
все управление станка.

9.

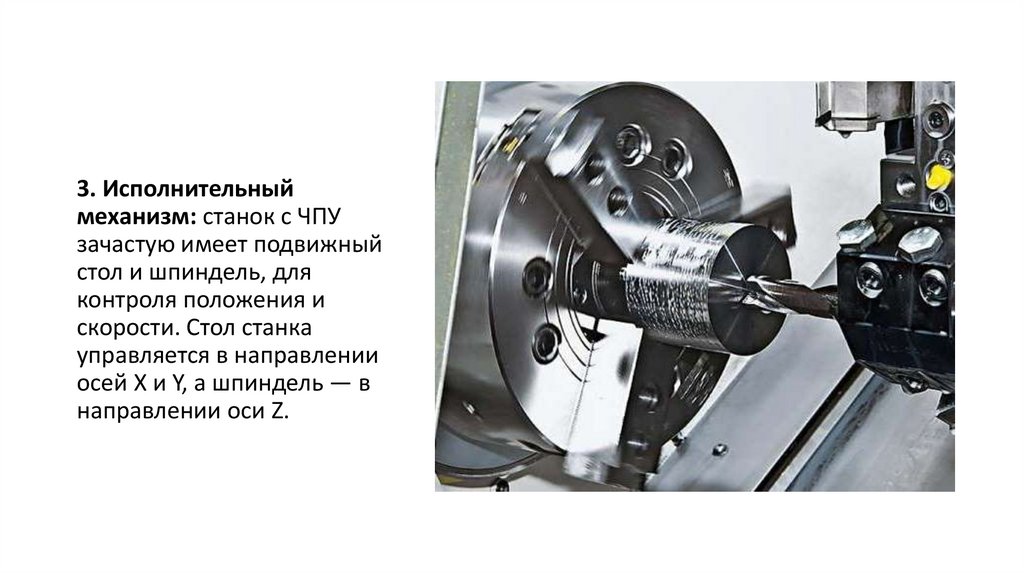

3. Исполнительный
механизм: станок с ЧПУ
зачастую имеет подвижный
стол и шпиндель, для
контроля положения и
скорости. Стол станка
управляется в направлении
осей X и Y, а шпиндель — в
направлении оси Z.

10.

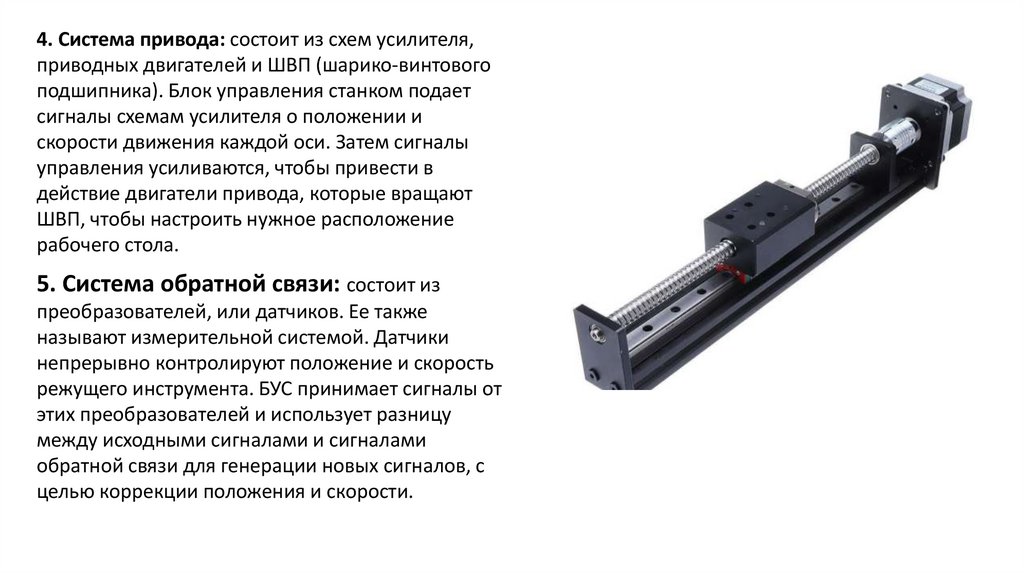

4. Система привода: состоит из схем усилителя,
приводных двигателей и ШВП (шарико-винтового
подшипника). Блок управления станком подает
сигналы схемам усилителя о положении и
скорости движения каждой оси. Затем сигналы
управления усиливаются, чтобы привести в
действие двигатели привода, которые вращают
ШВП, чтобы настроить нужное расположение
рабочего стола.
5. Система обратной связи: состоит из
преобразователей, или датчиков. Ее также
называют измерительной системой. Датчики
непрерывно контролируют положение и скорость
режущего инструмента. БУС принимает сигналы от
этих преобразователей и использует разницу
между исходными сигналами и сигналами
обратной связи для генерации новых сигналов, с
целью коррекции положения и скорости.

11.

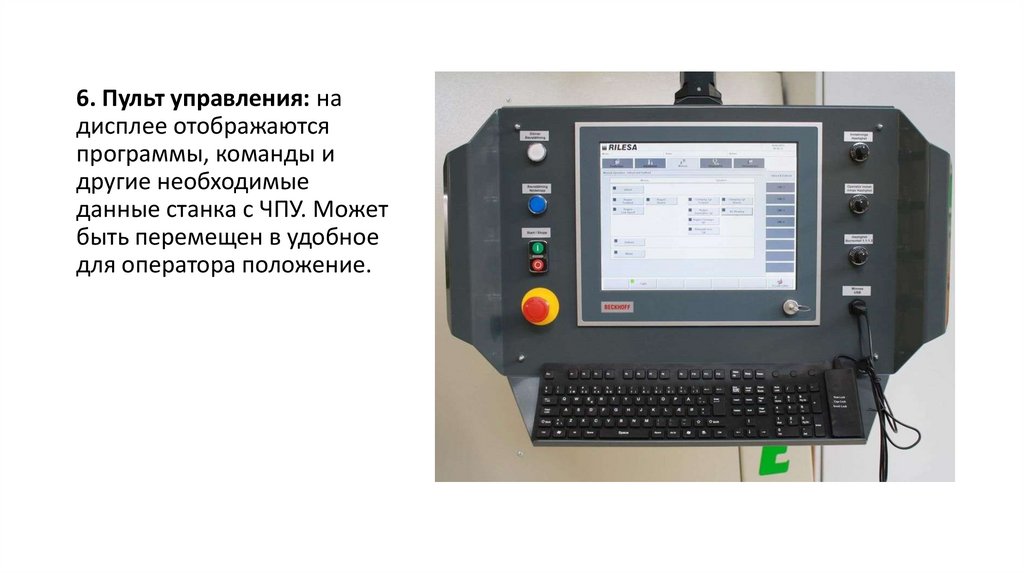

6. Пульт управления: на
дисплее отображаются
программы, команды и
другие необходимые
данные станка с ЧПУ. Может
быть перемещен в удобное
для оператора положение.
