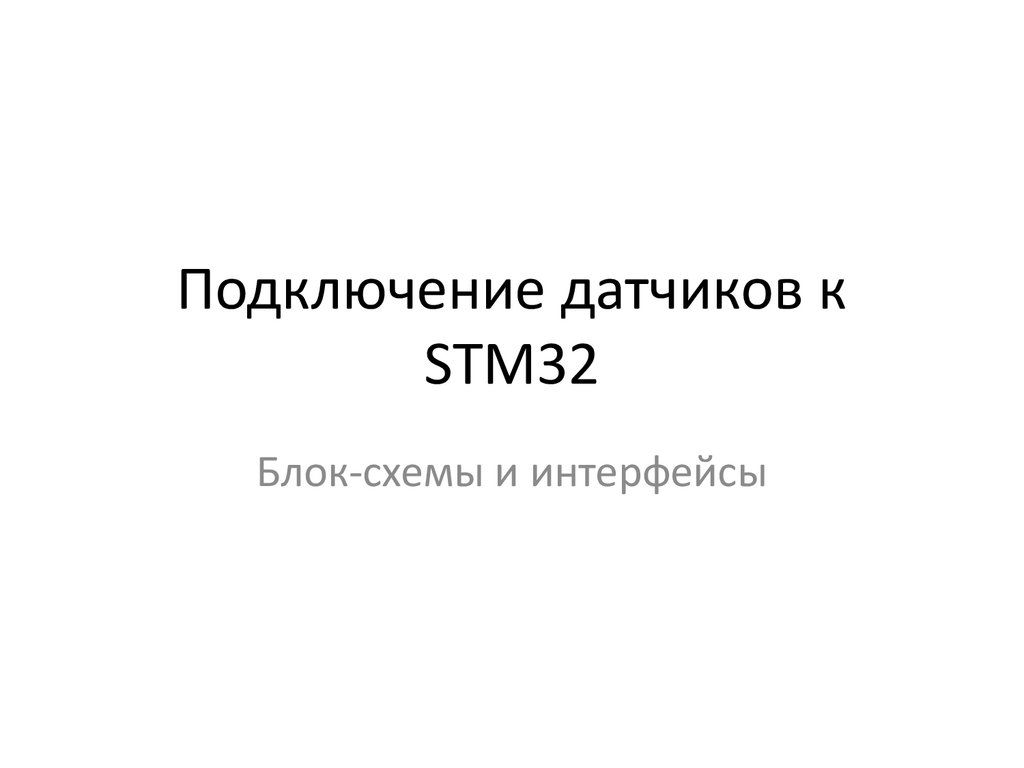

1.

Подключение датчиков к
STM32
Блок-схемы и интерфейсы

2.

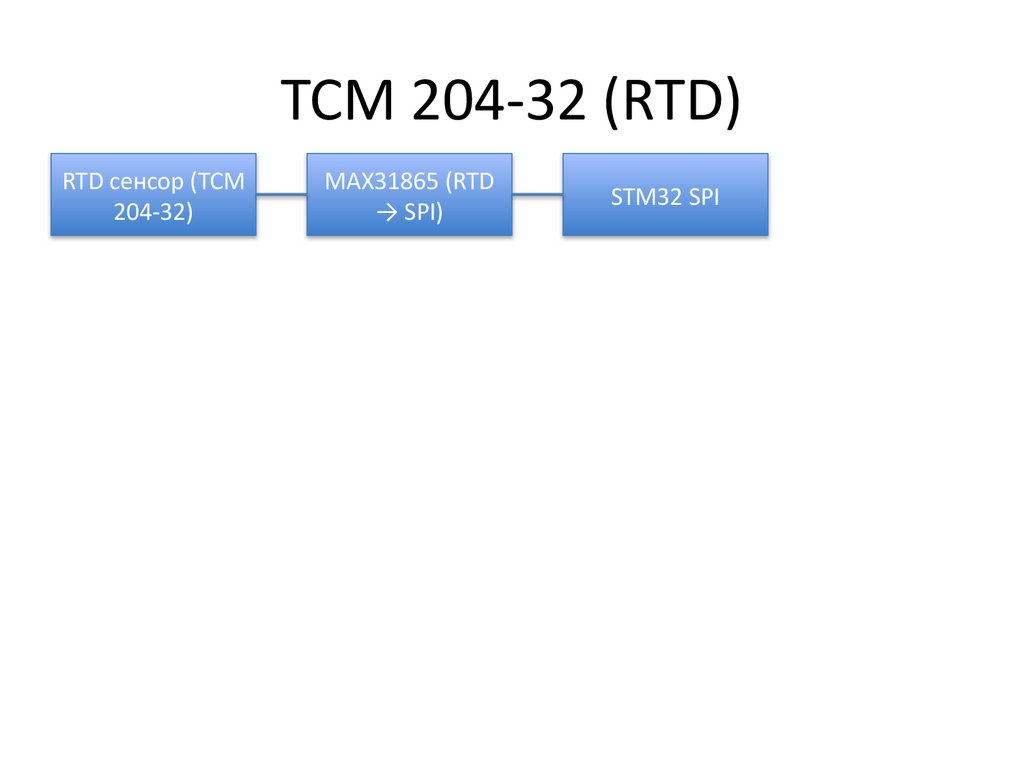

ТСМ 204-32 (RTD)
RTD сенсор (ТСМ
204-32)
MAX31865 (RTD
→ SPI)
STM32 SPI

3.

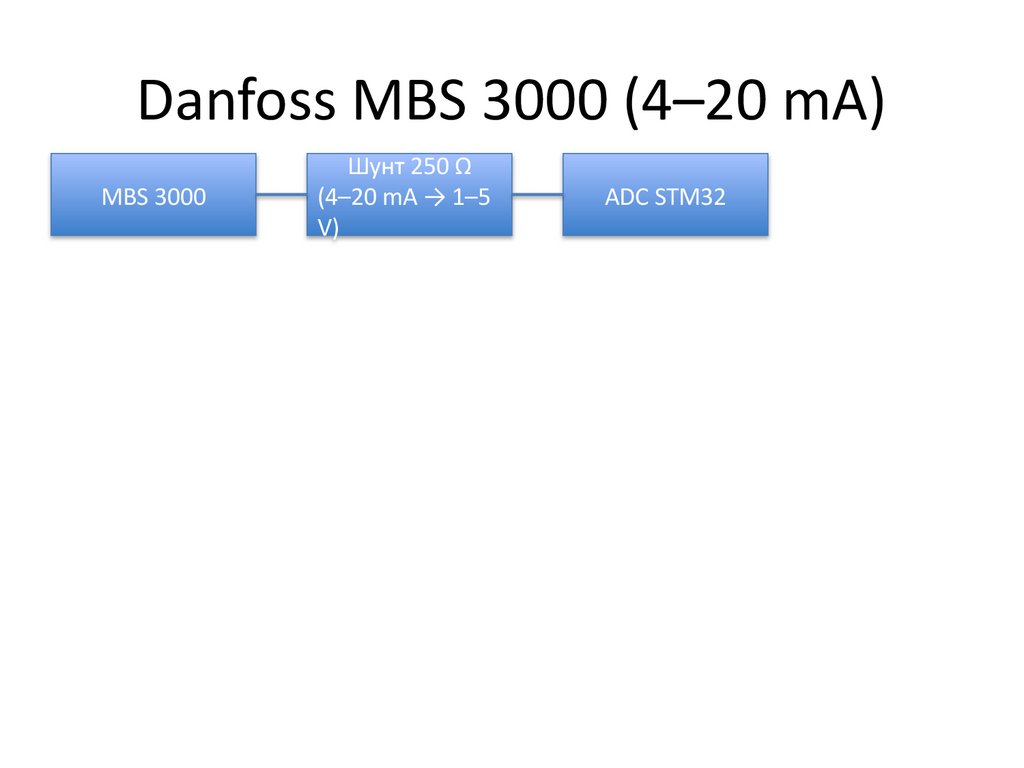

Danfoss MBS 3000 (4–20 mA)
MBS 3000
Шунт 250 Ω
(4–20 mA → 1–5
V)
ADC STM32

4.

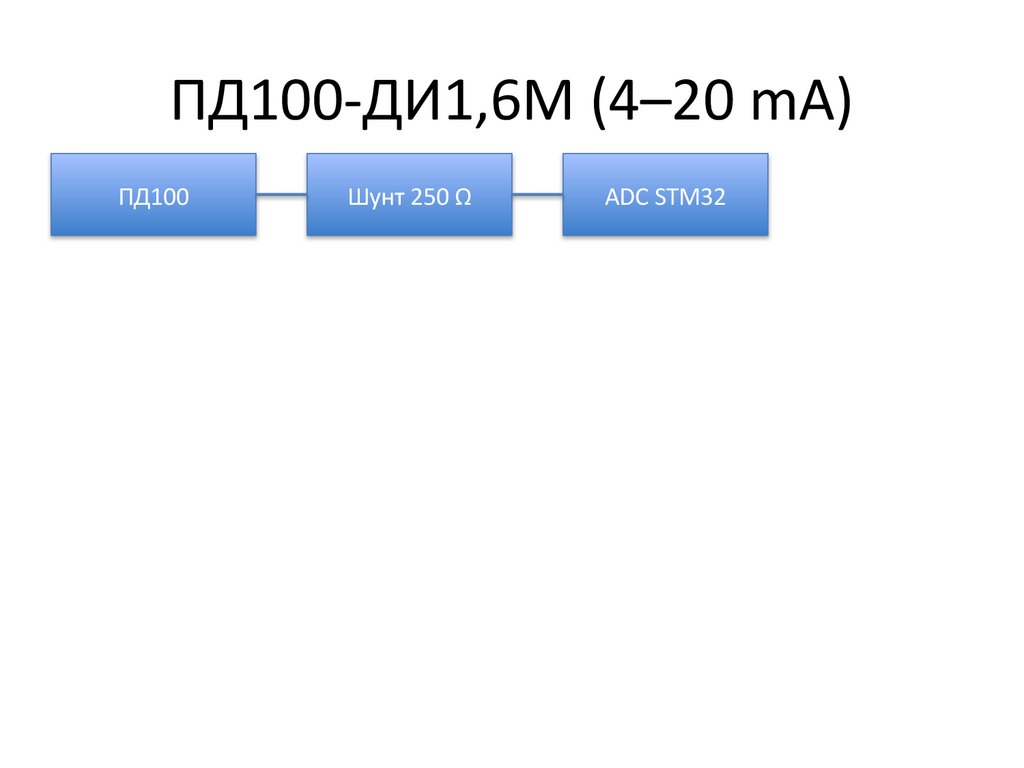

ПД100-ДИ1,6М (4–20 mA)
ПД100
Шунт 250 Ω
ADC STM32

5.

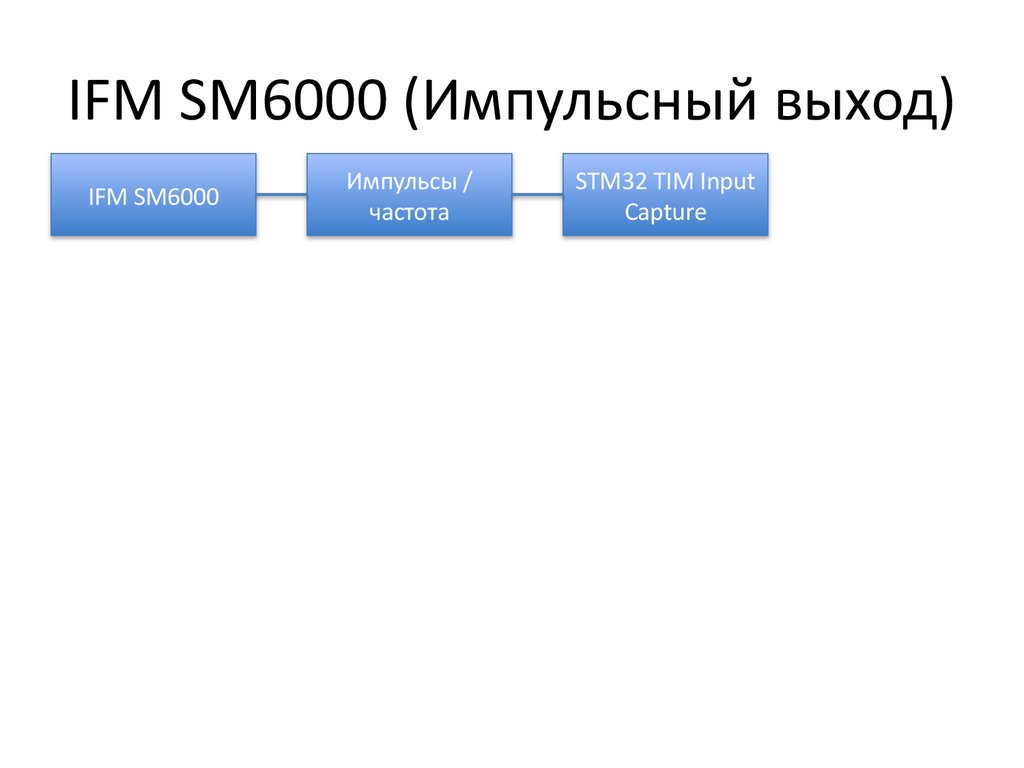

IFM SM6000 (Импульсный выход)
IFM SM6000
Импульсы /
частота
STM32 TIM Input
Capture
