1. Люблинско-Дмитровская линия ст. "Южный порт"

Люблинско-Дмитровская линия
ст. "Южный порт"
Доклад по реализации объекта
24.04.2025

2. Ситуационный план

пр.проезд №3683

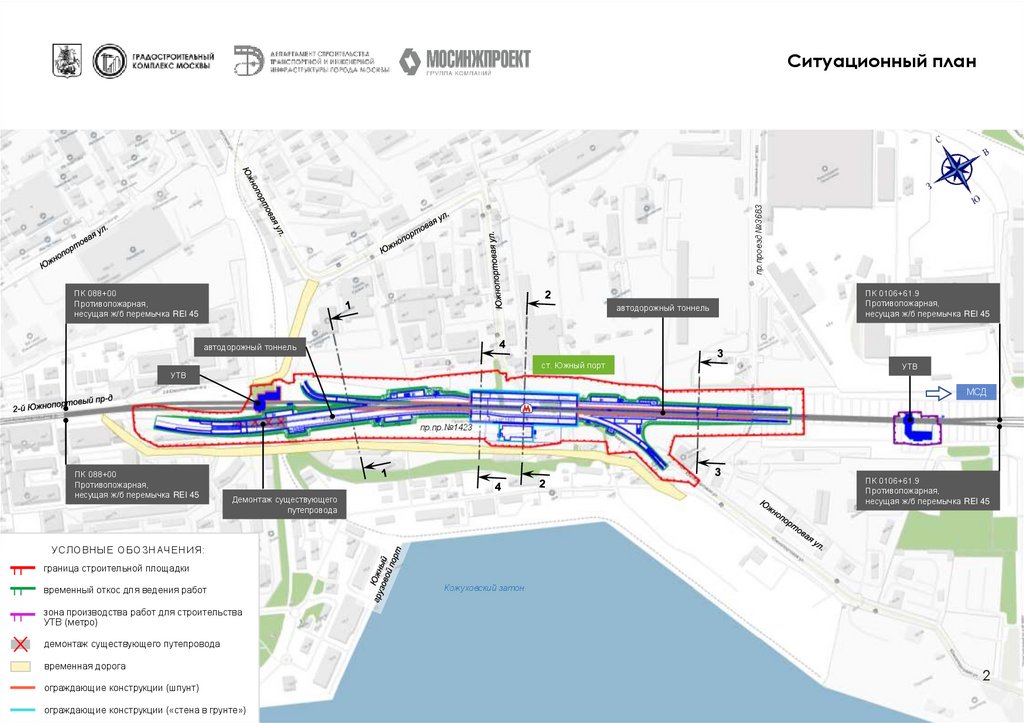

Ситуационный план
ПК 088+00
Противопожарная,
несущая ж/б перемычка REI 45
автодорожный тоннель
ПК 0106+61.9
Противопожарная,
несущая ж/б перемычка REI 45
автодорожный тоннель
ст. Южный порт
УТВ
УТВ
МСД
пр.пр.№1423
ПК 088+00
Противопожарная,
несущая ж/б перемычка REI 45
ПК 0106+61.9
Противопожарная,
несущая ж/б перемычка REI 45
Демонтаж существующего
путепровода
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
граница строительной площадки
временный откос для ведения работ
Кожуховский затон
зона производства работ для строительства
УТВ (метро)
демонтаж существующего путепровода
временная дорога
ограждающие конструкции (шпунт)
ограждающие конструкции («стена в грунте»)
2

3.

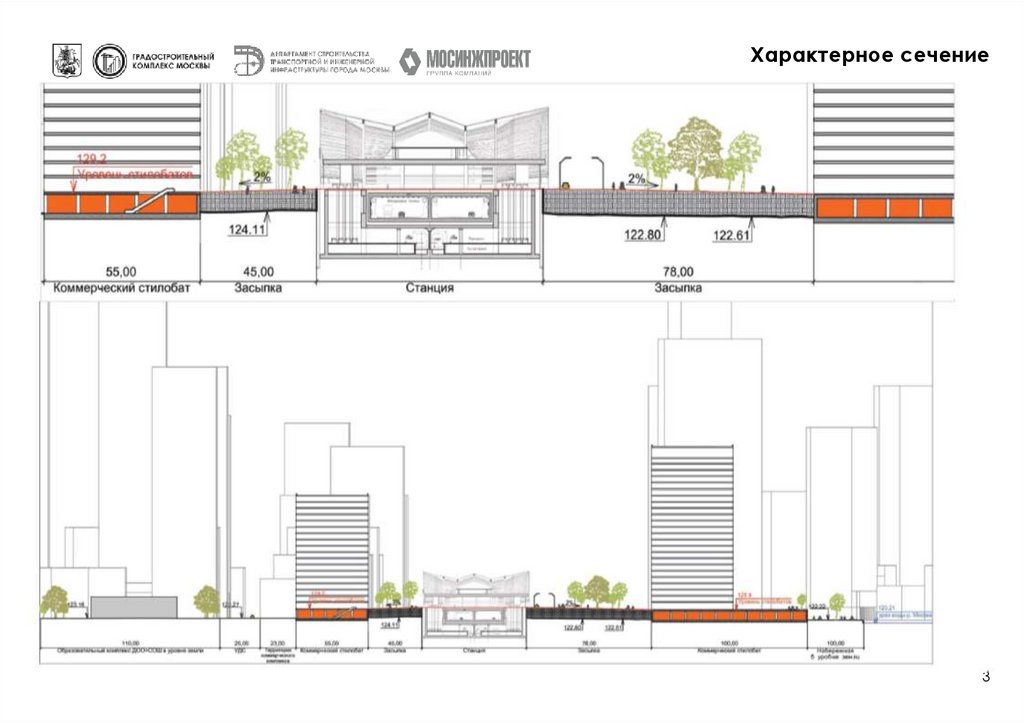

Характерное сечение
3

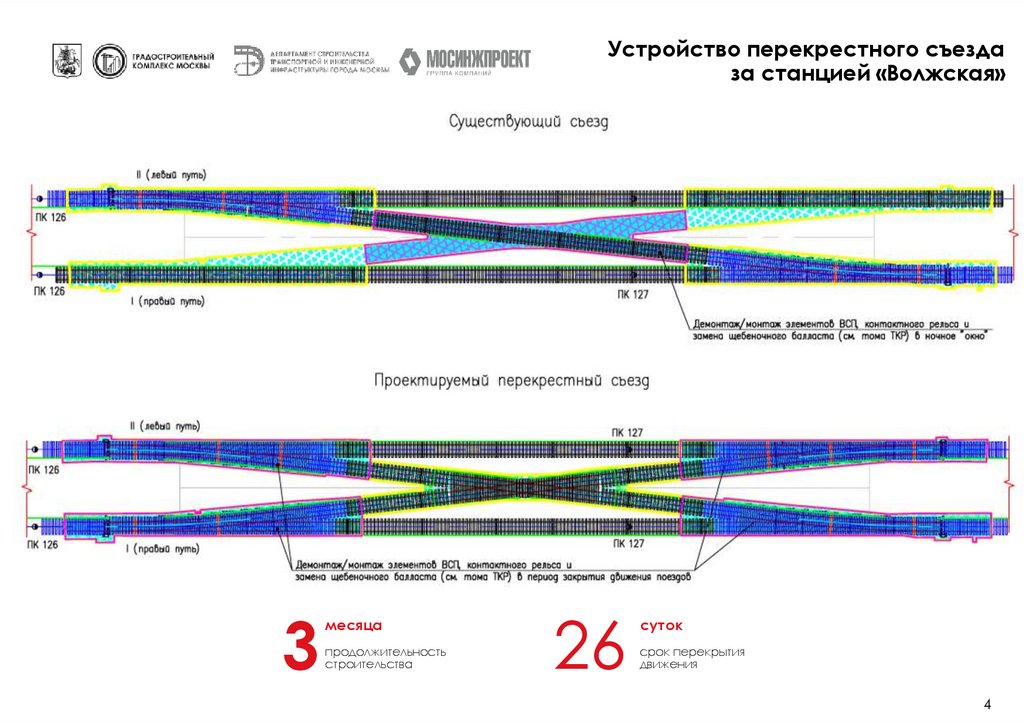

4. Устройство перекрестного съезда за станцией «Волжская»

3
месяца
продолжительность
строительства
26
суток
срок перекрытия
движения
4

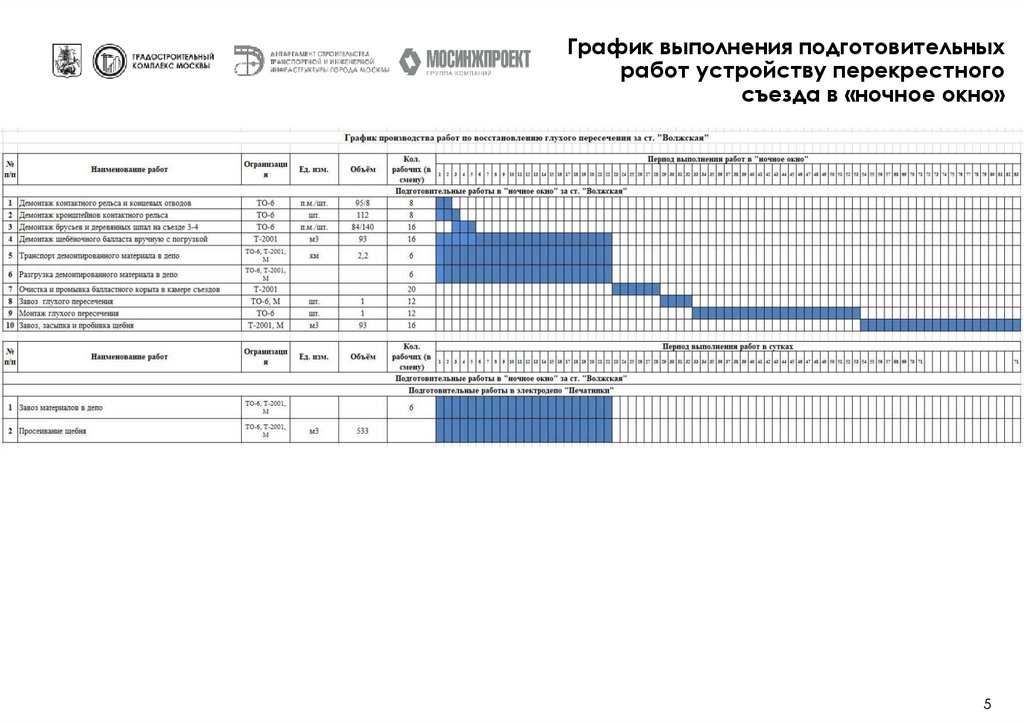

5. График выполнения подготовительных работ устройству перекрестного съезда в «ночное окно»

5

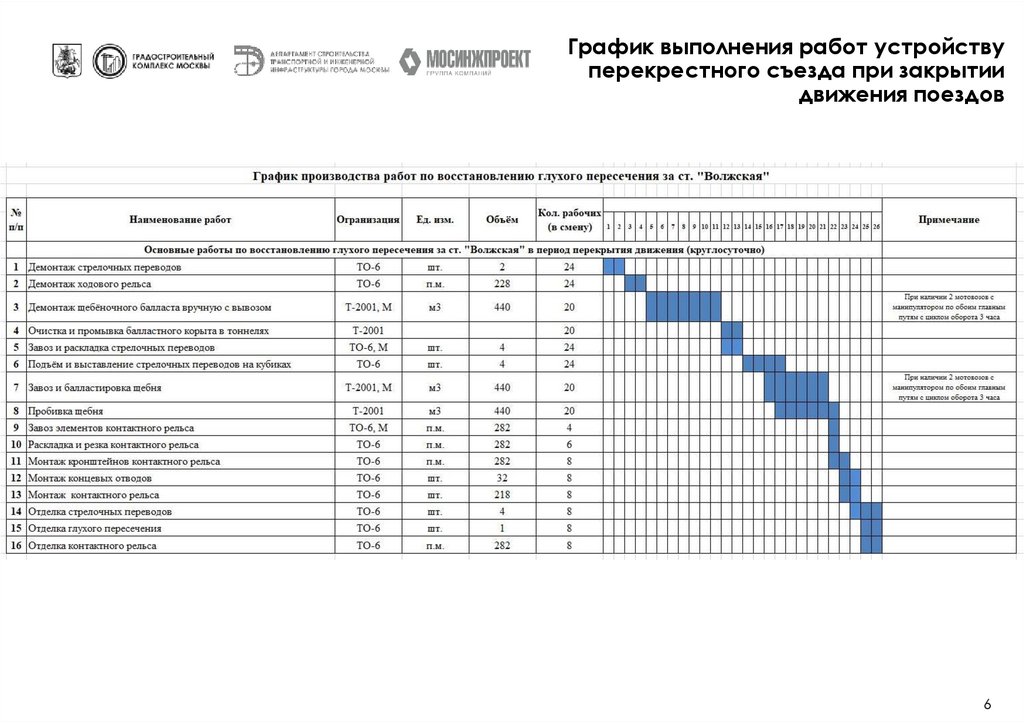

6. График выполнения работ устройству перекрестного съезда при закрытии движения поездов

6

7. Основной этап строительства станционного комплекса «Южный порт» с учетом автодорожного тоннеля

2-2
Очередь 1
Очередь 2
Очередность производимых работ
1) Остановка движения поездов
2) Разработка грунта котлована
3) Устройство водопонижения
Очередность производимых работ:
4) Разборка существующих тоннелей метро
1) Устройство первого и второго ряда ограждения котлована
(стена в грунте)
Очередь 3
Очередность производимых работ
1) Строительство нижнего яруса проектируемого станционного комплекса
2) Засыпка пазух котлована
7

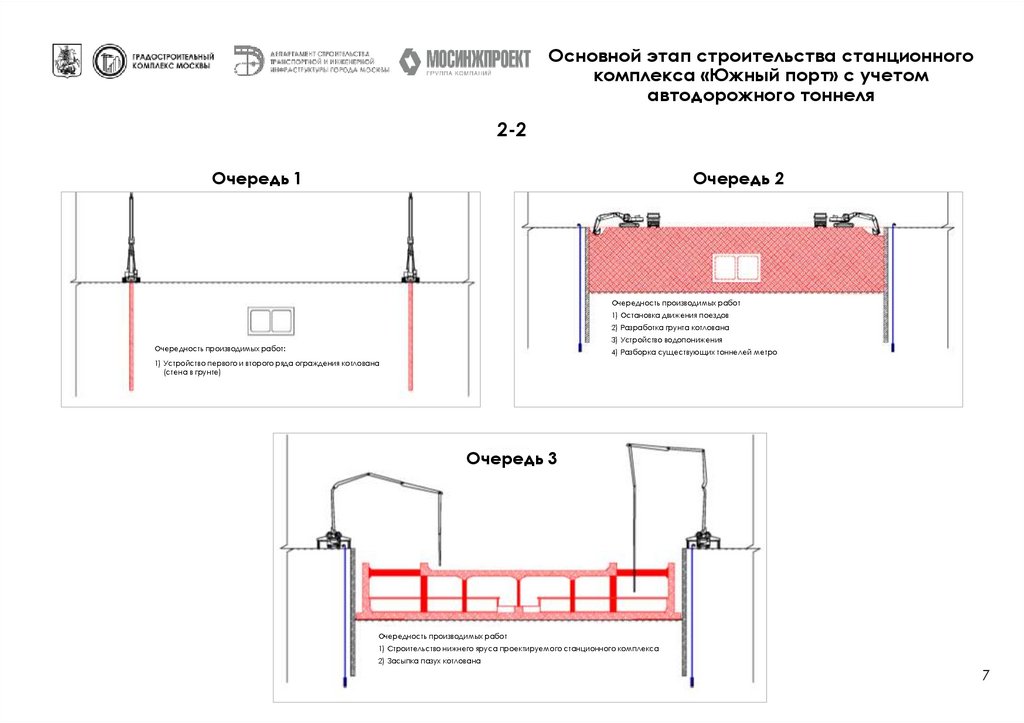

8. Основной этап строительства станционного комплекса «Южный порт» с учетом автодорожного тоннеля

2-2

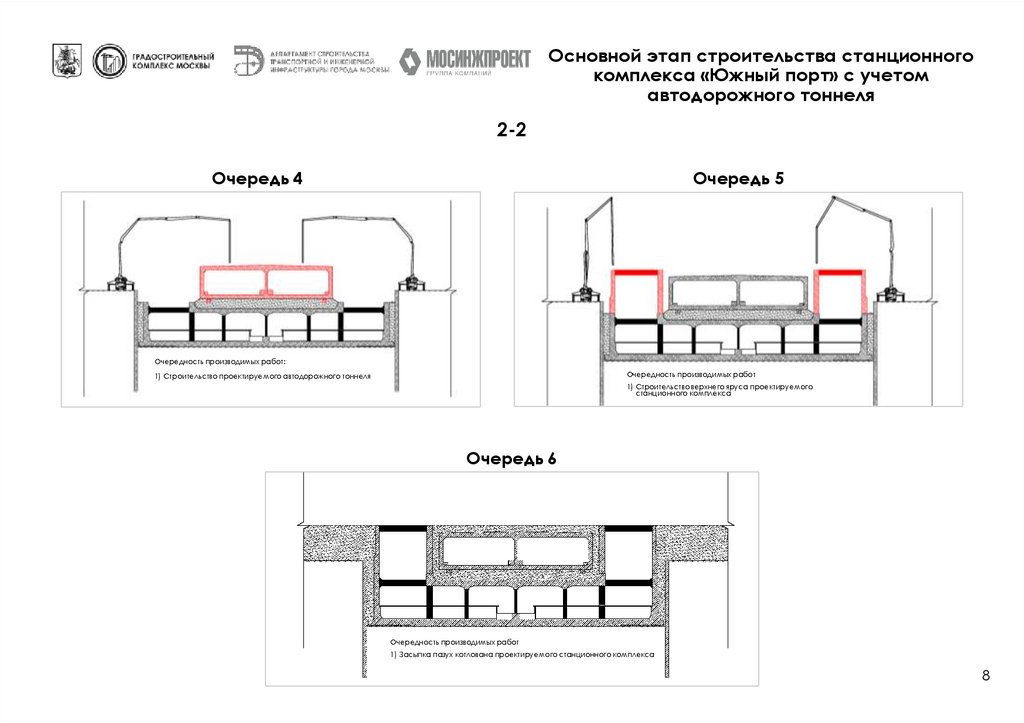

Очередь 4
Очередь 5
Очередность производимых работ:
Очередность производимых работ
1) Строительство проектируемого автодорожного тоннеля
1) Строительство верхнего яруса проектируемого
станционного комплекса
Очередь 6
Очередность производимых работ
1) Засыпка пазух котлована проектируемого станционного комплекса
8

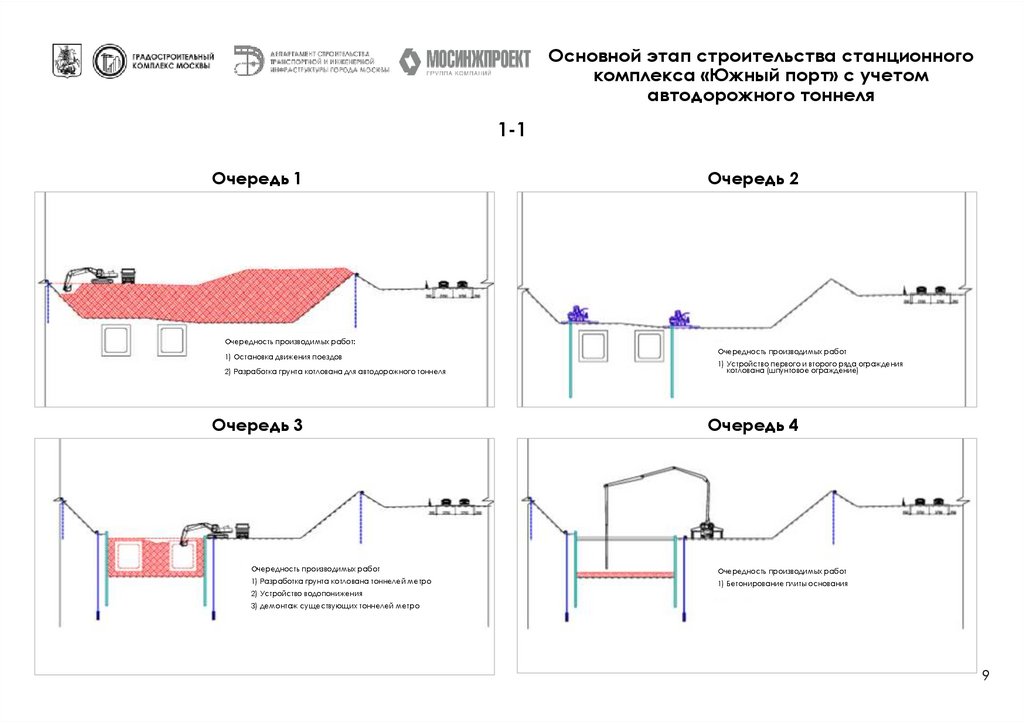

9. Основной этап строительства станционного комплекса «Южный порт» с учетом автодорожного тоннеля

1-1
Очередь 1
Очередь 2
Очередность производимых работ:
1) Остановка движения поездов
2) Разработка грунта котлована для автодорожного тоннеля
Очередь 3
Очередность производимых работ
1) Устройство первого и второго ряда ограждения
котлована (шпунтовое ограждение)
Очередь 4
Очередность производимых работ
Очередность производимых работ
1) Разработка грунта котлована тоннелей метро
1) Бетонирование плиты основания
2) Устройство водопонижения
3) демонтаж существующих тоннелей метро
9

10. Основной этап строительства станционного комплекса «Южный порт» с учетом автодорожного тоннеля

1-1

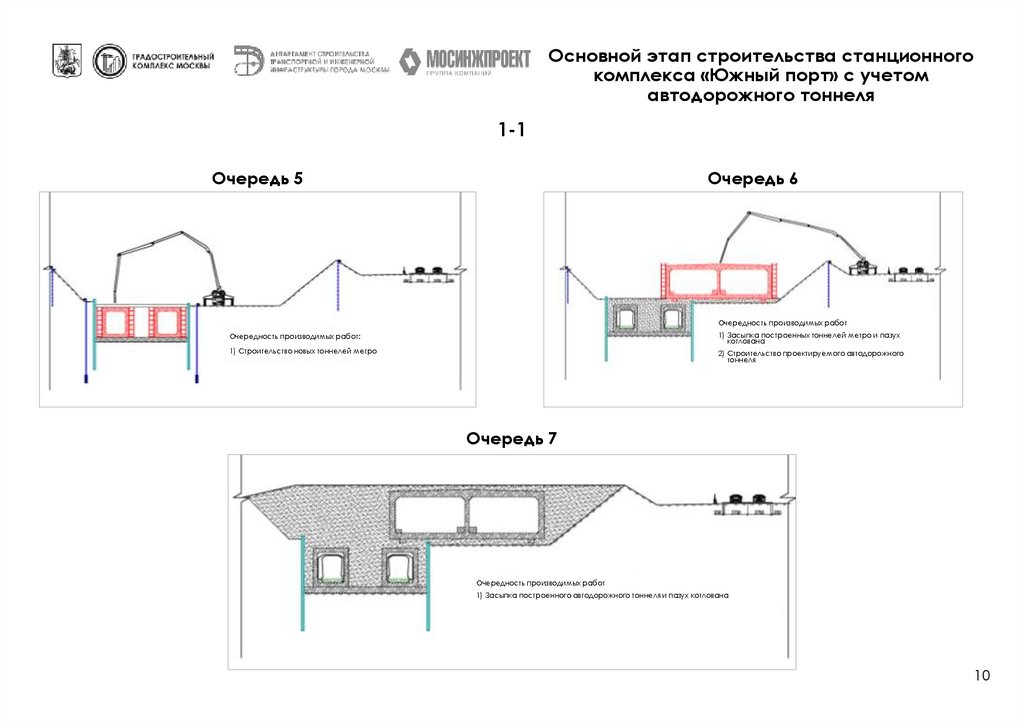

Очередь 5
Очередь 6
Очередность производимых работ
Очередность производимых работ:
1) Засыпка построенных тоннелей метро и пазух
котлована
1) Строительство новых тоннелей метро
2) Строительство проектируемого автодорожного
тоннеля
Очередь 7
Очередность производимых работ
1) Засыпка построенного автодорожного тоннеля и пазух котлована
10

11. Основной этап строительства станционного комплекса «Южный порт» с учетом автодорожного тоннеля

3-3

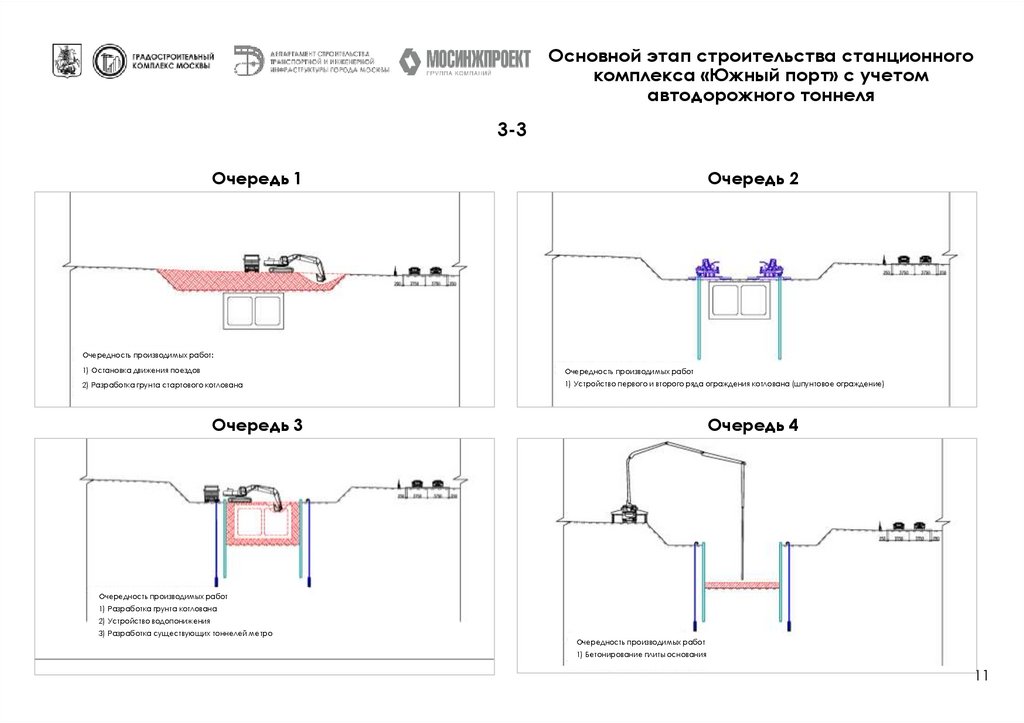

Очередь 1
Очередь 2
Очередность производимых работ:
1) Остановка движения поездов
Очередность производимых работ
2) Разработка грунта стартового котлована
1) Устройство первого и второго ряда ограждения котлована (шпунтовое ограждение)
Очередь 3
Очередь 4
Очередность производимых работ
1) Разработка грунта котлована
2) Устройство водопонижения
3) Разработка существующих тоннелей метро
Очередность производимых работ
1) Бетонирование плиты основания
11

12. Основной этап строительства станционного комплекса «Южный порт» с учетом автодорожного тоннеля

3-3

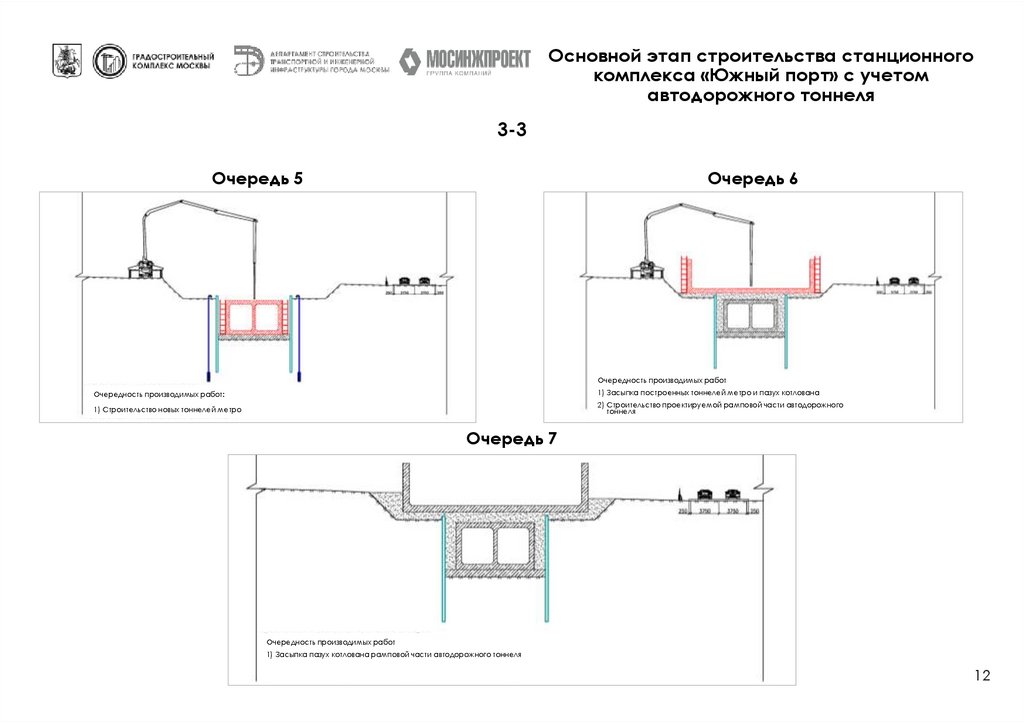

Очередь 5
Очередь 6
Очередность производимых работ
Очередность производимых работ:
1) Засыпка построенных тоннелей метро и пазух котлована
1) Строительство новых тоннелей метро
2) Строительство проектируемой рамповой части автодорожного
тоннеля
Очередь 7
Очередность производимых работ
1) Засыпка пазух котлована рамповой части автодорожного тоннеля
12

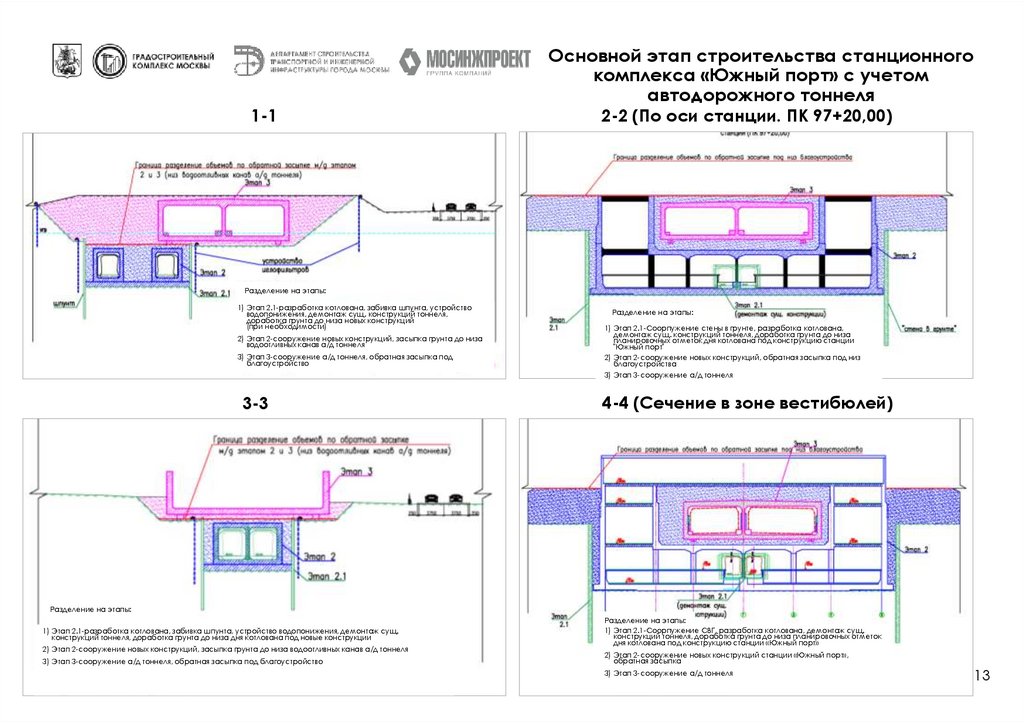

13. Основной этап строительства станционного комплекса «Южный порт» с учетом автодорожного тоннеля

1-1
Основной этап строительства станционного
комплекса «Южный порт» с учетом
автодорожного тоннеля
2-2 (По оси станции. ПК 97+20,00)
Разделение на этапы:
1) Этап 2.1-разработка котлована, забивка шпунта, устройство
водопонижения, демонтаж сущ. конструкций тоннеля,
доработка грунта до низа новых конструкций
(при необходимости)
2) Этап 2-сооружение новых конструкций, засыпка грунта до низа
водоотливных канав а/д тоннеля
3) Этап 3-сооружение а/д тоннеля, обратная засыпка под
благоустройство
3-3
Разделение на этапы:
1) Этап 2.1-Соорпужение стены в грунте, разработка котлована,
демонтаж сущ. конструкций тоннеля, доработка грунта до низа
планировочных отметок дня котлована под конструкцию станции
"Южный порт"
2) Этап 2-сооружение новых конструкций, обратная засыпка под низ
благоустройства
3) Этап 3-сооружение а/д тоннеля
4-4 (Сечение в зоне вестибюлей)
Разделение на этапы:
1) Этап 2.1-разработка котлована, забивка шпунта, устройство водопонижения, демонтаж сущ.
конструкций тоннеля, доработка грунта до низа дня котлована под новые конструкции
2) Этап 2-сооружение новых конструкций, засыпка грунта до низа водоотливных канав а/д тоннеля
3) Этап 3-сооружение а/д тоннеля, обратная засыпка под благоустройство
Разделение на этапы:
1) Этап 2.1-Соорпужение СВГ, разработка котлована, демонтаж сущ.
конструкций тоннеля, доработка грунта до низа планировочных отметок
дня котлована под конструкцию станции «Южный порт»
2) Этап 2-сооружение новых конструкций станции «Южный порт»,
обратная засыпка
3) Этап 3-сооружение а/д тоннеля
13

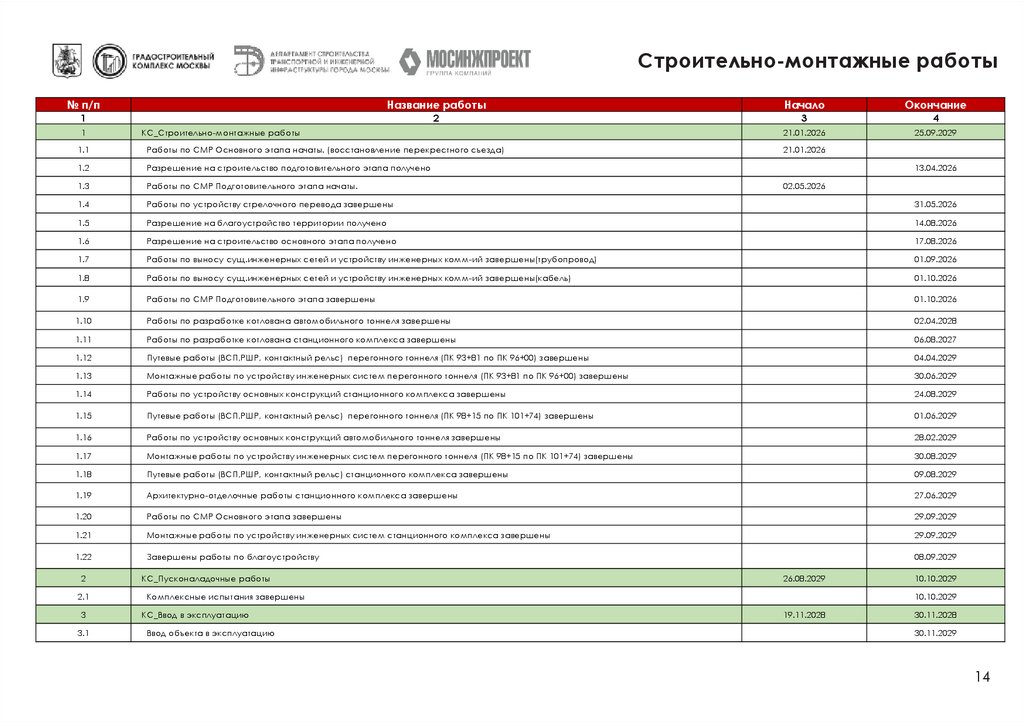

14. Строительно-монтажные работы

№ п/п
Название работы
Начало
1
2
3
Окончание
4
25.09.2029
1
КС_Строительно-монтажные работы
21.01.2026
1.1
Работы по СМР Основного этапа начаты. (восстановление перекрестного съезда)
21.01.2026
1.2
Разрешение на строительство подготовительного этапа получено
1.3
Работы по СМР Подготовительного этапа начаты.
1.4
Работы по устройству стрелочного перевода завершены
31.05.2026
1.5
Разрешение на благоустройство территории получено
14.08.2026
1.6
Разрешение на строительство основного этапа получено
17.08.2026
1.7
Работы по выносу сущ.инженерных сетей и устройству инженерных комм-ий завершены(трубопровод)
01.09.2026
1.8
Работы по выносу сущ.инженерных сетей и устройству инженерных комм-ий завершены(кабель)
01.10.2026
1.9
Работы по СМР Подготовительного этапа завершены
01.10.2026
1.10
Работы по разработке котлована автомобильного тоннеля завершены
02.04.2028
1.11
Работы по разработке котлована станционного комплекса завершены
06.08.2027
1.12
Путевые работы (ВСП,РШР, контактный рельс) перегонного тоннеля (ПК 93+81 по ПК 96+00) завершены
04.04.2029
1.13
Монтажные работы по устройству инженерных систем перегонного тоннеля (ПК 93+81 по ПК 96+00) завершены
30.06.2029
1.14
Работы по устройству основных конструкций станционного комплекса завершены
24.08.2029
1.15
Путевые работы (ВСП,РШР, контактный рельс) перегонного тоннеля (ПК 98+15 по ПК 101+74) завершены
01.06.2029
1.16
Работы по устройству основных конструкций автомобильного тоннеля завершены
28.02.2029
1.17
Монтажные работы по устройству инженерных систем перегонного тоннеля (ПК 98+15 по ПК 101+74) завершены
30.08.2029
1.18
Путевые работы (ВСП,РШР, контактный рельс) станционного комплекса завершены
09.08.2029
1.19
Архитектурно-отделочные работы станционного комплекса завершены
27.06.2029
1.20
Работы по СМР Основного этапа завершены
29.09.2029
1.21
Монтажные работы по устройству инженерных систем станционного комплекса завершены
29.09.2029
1.22
Завершены работы по благоустройству
08.09.2029
2
КС_Пусконаладочные работы
2.1
Комплексные испытания завершены
3
КС_Ввод в эксплуатацию
3.1
Ввод объекта в эксплуатацию
13.04.2026
02.05.2026
26.08.2029
10.10.2029
10.10.2029
19.11.2028
30.11.2028
30.11.2029
14

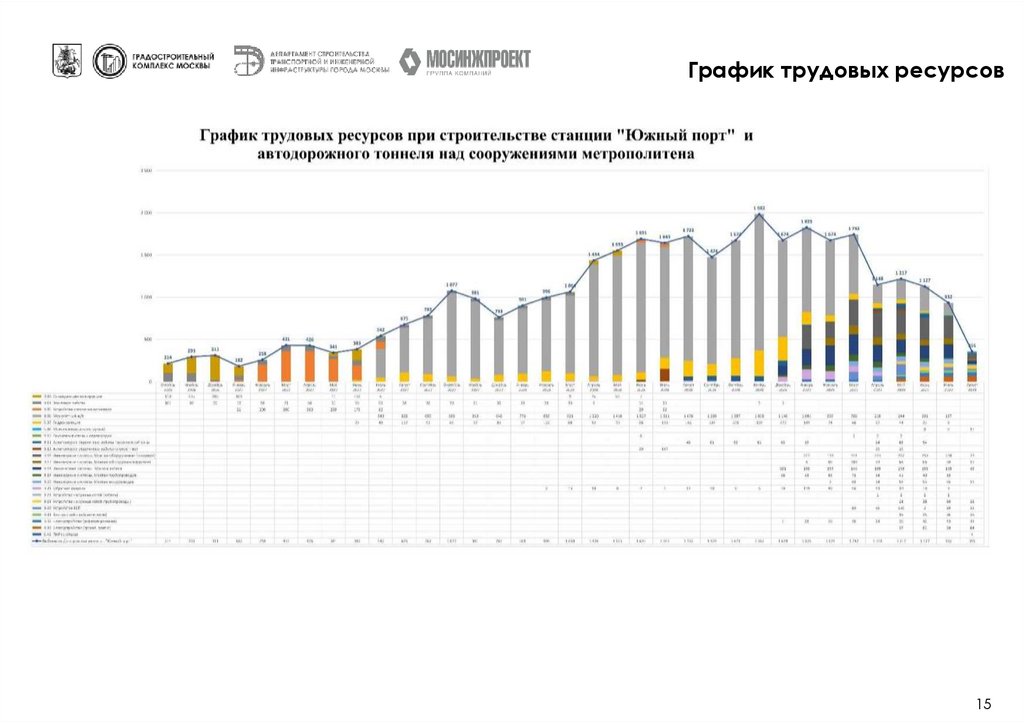

15. График трудовых ресурсов

15

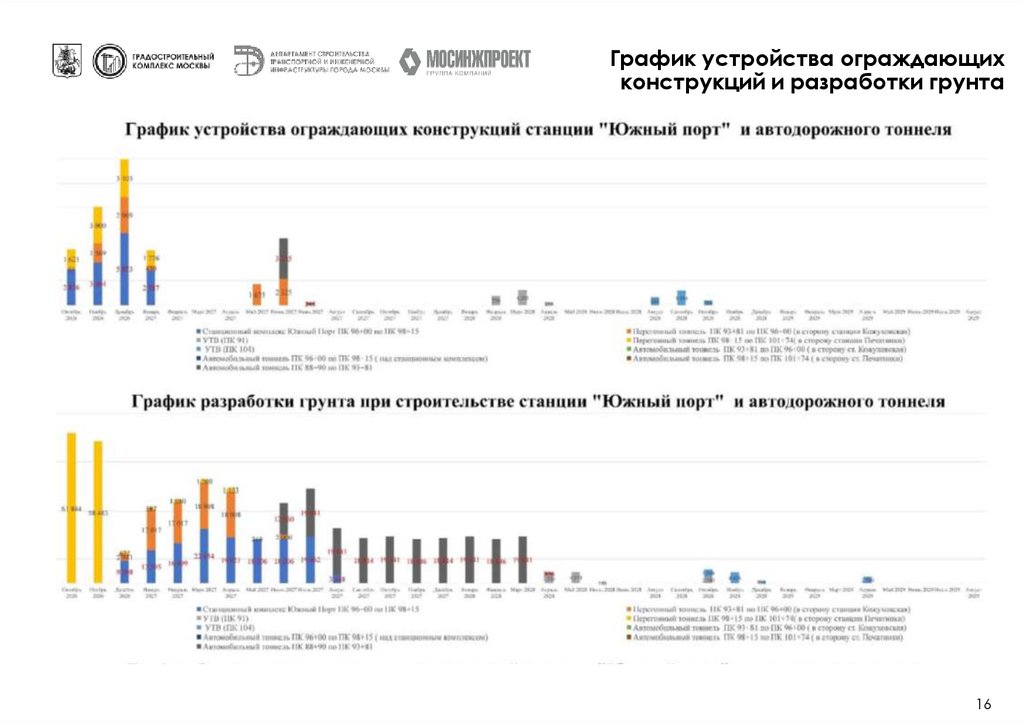

16. График устройства ограждающих конструкций и разработки грунта

16

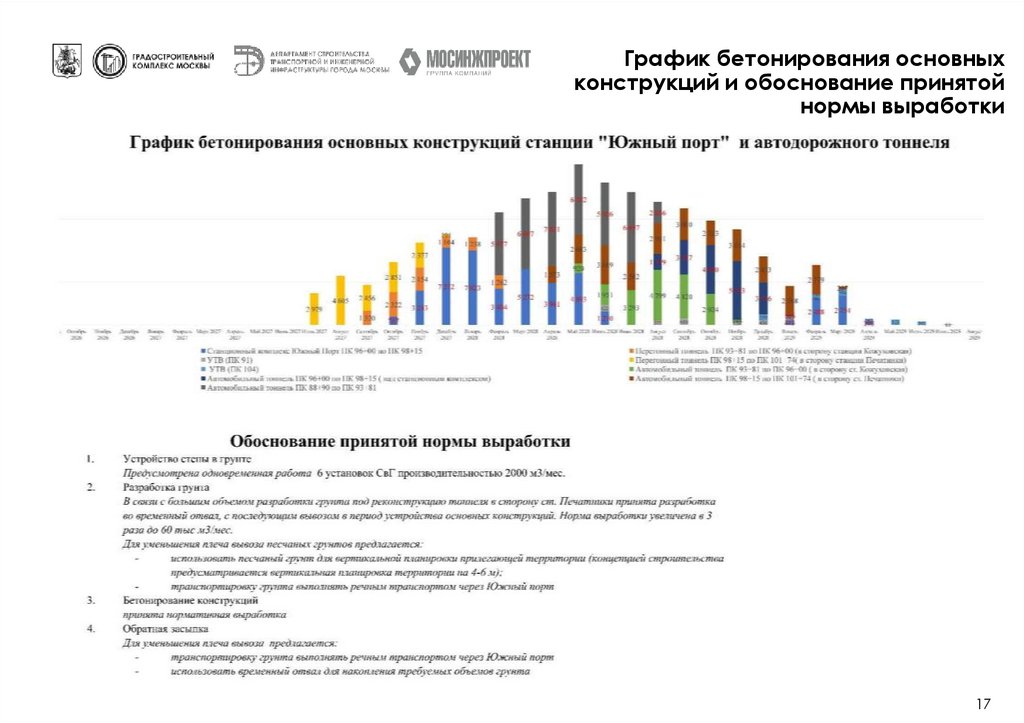

17. График бетонирования основных конструкций и обоснование принятой нормы выработки
