11_klassModeli_i_modelirovanie

1.

МОДЕЛИ И МОДЕЛИРОВАНИЕ.
ПРЕДСТАВЛЕНИЕ РЕЗУЛЬТАТОВ
МОДЕЛИРОВАНИЯ

2.

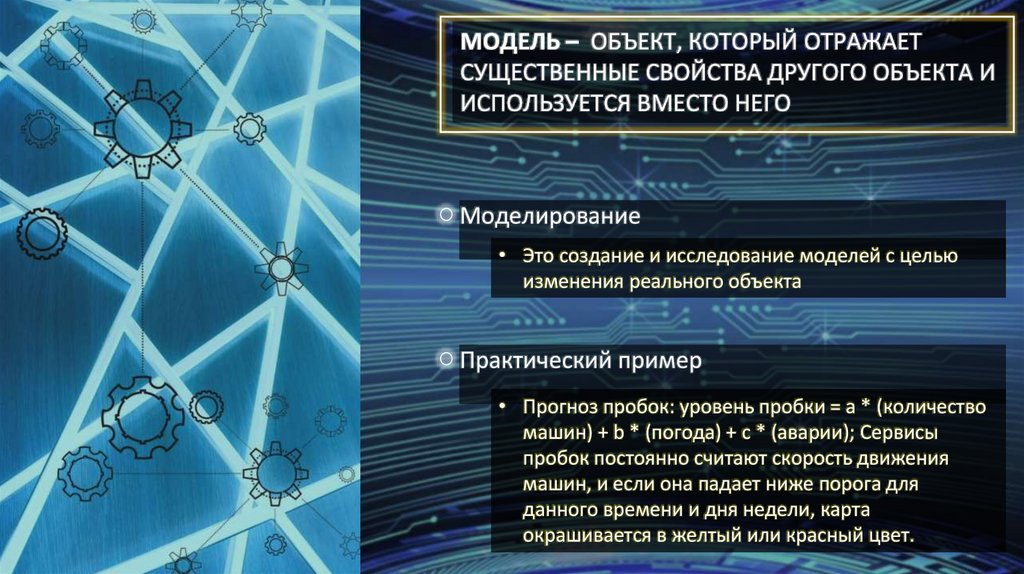

МОДЕЛЬ – ОБЪЕКТ, КОТОРЫЙ ОТРАЖАЕТ
СУЩЕСТВЕННЫЕ СВОЙСТВА ДРУГОГО ОБЪЕКТА И
ИСПОЛЬЗУЕТСЯ ВМЕСТО НЕГО
Моделирование
• Это создание и исследование моделей с целью
изменения реального объекта
Практический пример
• Прогноз пробок: уровень пробки = a * (количество
машин) + b * (погода) + c * (аварии); Сервисы
пробок постоянно считают скорость движения
машин, и если она падает ниже порога для
данного времени и дня недели, карта
окрашивается в желтый или красный цвет.

3.

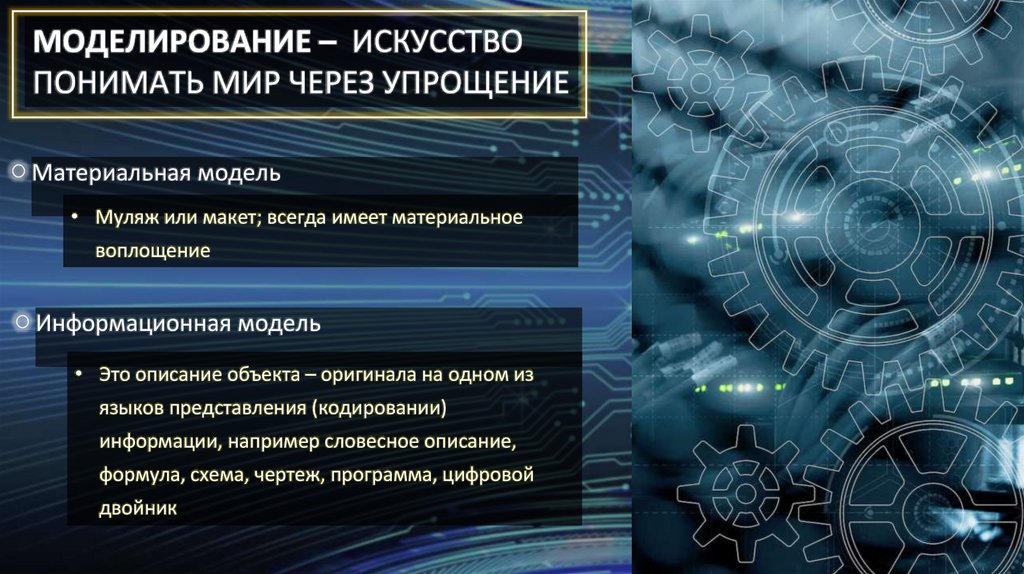

МОДЕЛИРОВАНИЕ – ИСКУССТВО
ПОНИМАТЬ МИР ЧЕРЕЗ УПРОЩЕНИЕ
Материальная модель
• Муляж или макет; всегда имеет материальное
воплощение
Информационная модель
• Это описание объекта – оригинала на одном из
языков представления (кодировании)
информации, например словесное описание,
формула, схема, чертеж, программа, цифровой
двойник

4.

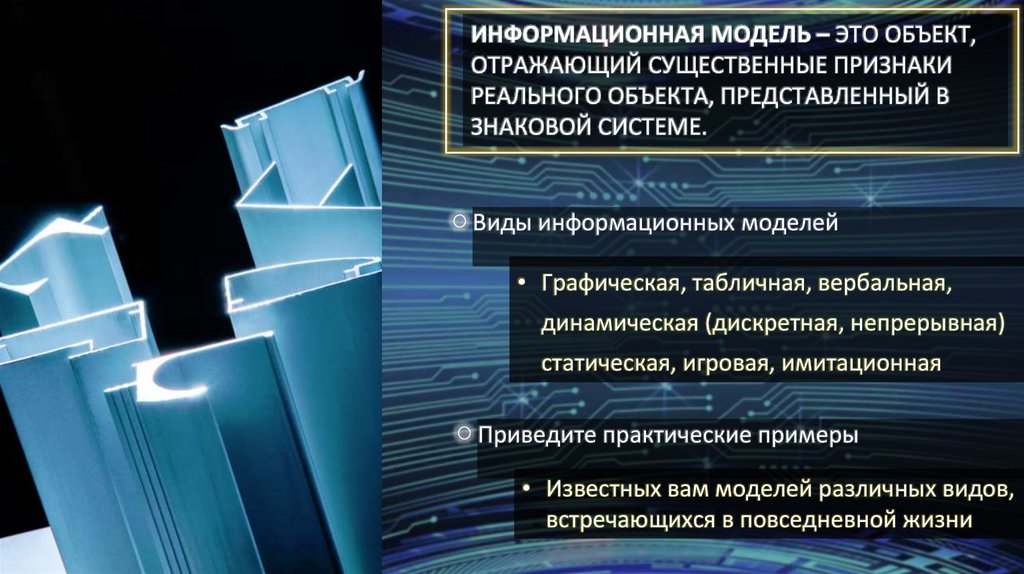

ИНФОРМАЦИОННАЯ МОДЕЛЬ – ЭТО ОБЪЕКТ,
ОТРАЖАЮЩИЙ СУЩЕСТВЕННЫЕ ПРИЗНАКИ
РЕАЛЬНОГО ОБЪЕКТА, ПРЕДСТАВЛЕННЫЙ В
ЗНАКОВОЙ СИСТЕМЕ.
Виды информационных моделей
• Графическая, табличная, вербальная,
динамическая (дискретная, непрерывная)
статическая, игровая, имитационная
Приведите практические примеры
• Известных вам моделей различных видов,
встречающихся в повседневной жизни

5.

1 ЭТАП. ЦЕЛЬ МОДЕЛИРОВАНИЯ
(ПОСТАНОВКА ЗАДАЧИ)
2 ЭТАП. АНАЛИЗ РЕАЛЬНОГО
ОБЪЕКТА И УСЛОВИЯ ЗАДАЧИ
3 ЭТАП. ВЫДЕЛЕНИЕ СУЩЕСТВЕННЫХ
ПРИЗНАКОВ (КАЧЕСТВ) ОБЪЕКТА В
РАМКАХ РЕШЕНИЯ ЗАДАЧИ

6.

4 ЭТАП. ФОРМАЛИЗАЦИЯ – ПРИДАНИЕ
НЕКОТОРОЙ ФОРМЫ МОДЕЛИ НА ОСНОВЕ
ОПРЕДЛЕННЫХ РАНЕЕ СВОЙСТВ (ПРИДАНИЕ
КОЛИЧЕСТВЕННЫХ ХАРАКТЕРИСТИК,
ВЫДЕЛЕННЫМ КАЧЕСТВАМ)
5 ЭТАП. ИНФОРМАЦИОННАЯ МОДЕЛЬ И
ПРОВЕРКА ЕЕ СООТВЕТСТВИЯ ОБЪЕКТУ В
РАМКАХ РЕШЕНИЯ ЗАДАЧИ
Анализ результатов и принятие решения
• Если в результате моделирования мы не достигаем
поставленной цели, то переходим к анализу
ошибок (изучаем этапы) и повторяем построение с
учетом корректировок

7.

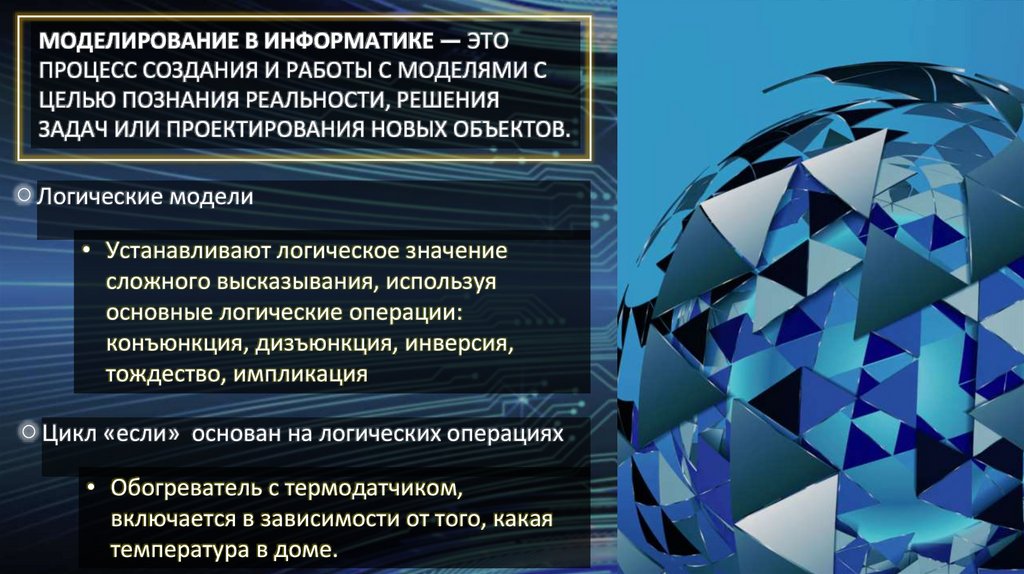

МОДЕЛИРОВАНИЕ В ИНФОРМАТИКЕ — ЭТО
ПРОЦЕСС СОЗДАНИЯ И РАБОТЫ С МОДЕЛЯМИ С
ЦЕЛЬЮ ПОЗНАНИЯ РЕАЛЬНОСТИ, РЕШЕНИЯ
ЗАДАЧ ИЛИ ПРОЕКТИРОВАНИЯ НОВЫХ ОБЪЕКТОВ.
Логические модели
• Устанавливают логическое значение
сложного высказывания, используя
основные логические операции:
конъюнкция, дизъюнкция, инверсия,
тождество, импликация
Цикл «если» основан на логических операциях
• Обогреватель с термодатчиком,
включается в зависимости от того, какая
температура в доме.

8.

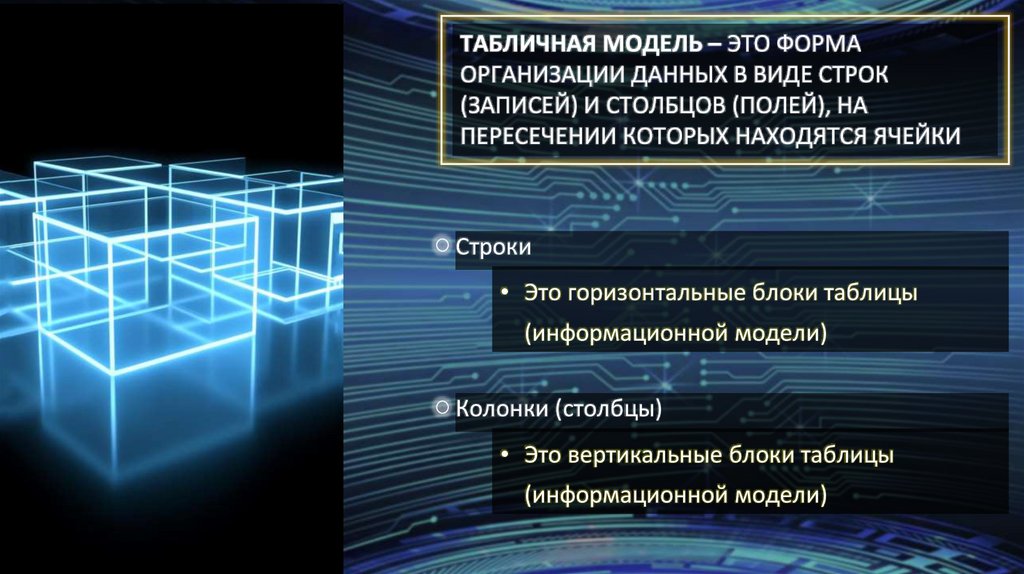

ТАБЛИЧНАЯ МОДЕЛЬ – ЭТО ФОРМА
ОРГАНИЗАЦИИ ДАННЫХ В ВИДЕ СТРОК
(ЗАПИСЕЙ) И СТОЛБЦОВ (ПОЛЕЙ), НА
ПЕРЕСЕЧЕНИИ КОТОРЫХ НАХОДЯТСЯ ЯЧЕЙКИ
Строки
• Это горизонтальные блоки таблицы
(информационной модели)
Колонки (столбцы)
• Это вертикальные блоки таблицы
(информационной модели)

9.

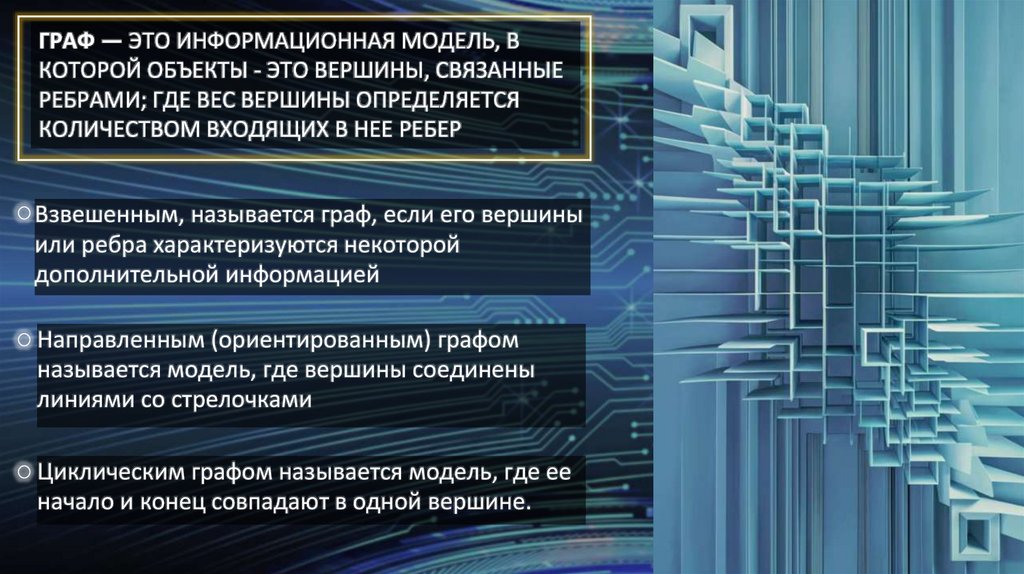

ГРАФ — ЭТО ИНФОРМАЦИОННАЯ МОДЕЛЬ, В
КОТОРОЙ ОБЪЕКТЫ - ЭТО ВЕРШИНЫ, СВЯЗАННЫЕ
РЕБРАМИ; ГДЕ ВЕС ВЕРШИНЫ ОПРЕДЕЛЯЕТСЯ
КОЛИЧЕСТВОМ ВХОДЯЩИХ В НЕЕ РЕБЕР
Взвешенным, называется граф, если его вершины
или ребра характеризуются некоторой
дополнительной информацией
Направленным (ориентированным) графом
называется модель, где вершины соединены
линиями со стрелочками
Циклическим графом называется модель, где ее
начало и конец совпадают в одной вершине.

10.

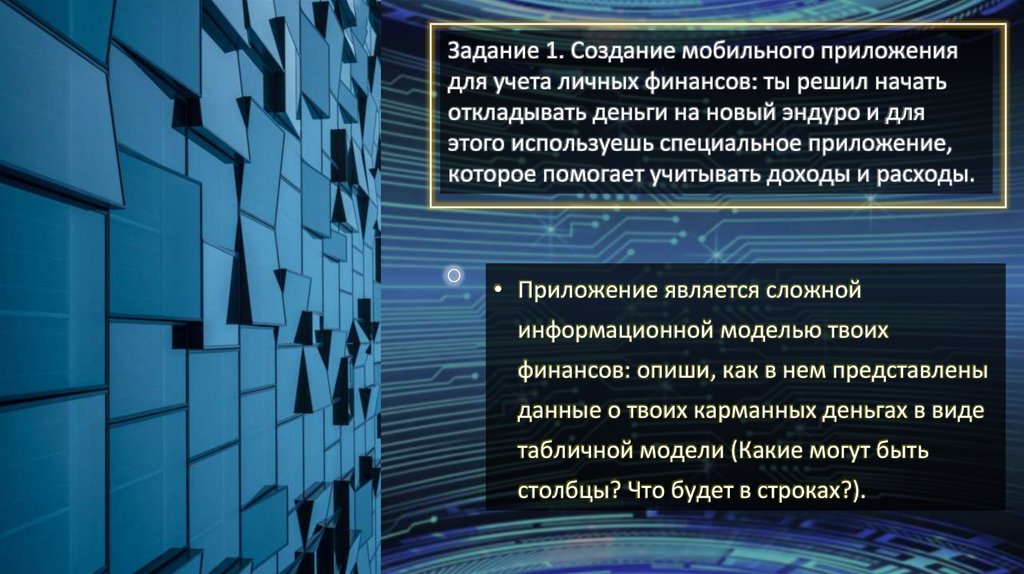

Задание 1. Создание мобильного приложения
для учета личных финансов: ты решил начать
откладывать деньги на новый эндуро и для
этого используешь специальное приложение,
которое помогает учитывать доходы и расходы.
• Приложение является сложной
информационной моделью твоих
финансов: опиши, как в нем представлены
данные о твоих карманных деньгах в виде
табличной модели (Какие могут быть
столбцы? Что будет в строках?).

11.

ОТВЕТЫ НА ЗАДАНИЯ
• Задание 1. Столбцы (поля): "Дата", "Категория расхода/дохода" (например,
"Еда", "Транспорт", "Подарок", "Карманные"), "Сумма", "Комментарий".
• Строки (записи): Каждая отдельная операция — доход или расход.
