2.

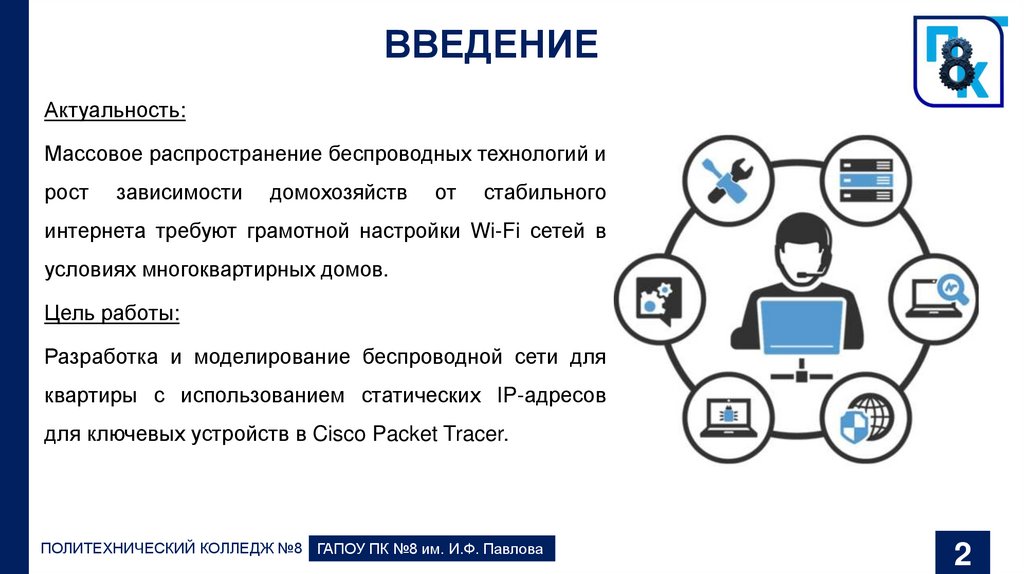

ВВЕДЕНИЕ
Актуальность:
Массовое распространение беспроводных технологий и
рост
зависимости
домохозяйств
от
стабильного
интернета требуют грамотной настройки Wi-Fi сетей в
условиях многоквартирных домов.
Цель работы:
Разработка и моделирование беспроводной сети для
квартиры с использованием статических IP-адресов
для ключевых устройств в Cisco Packet Tracer.
ПОЛИТЕХНИЧЕСКИЙ КОЛЛЕДЖ №8 ГАПОУ ПК №8 им. И.Ф. Павлова
2

3.

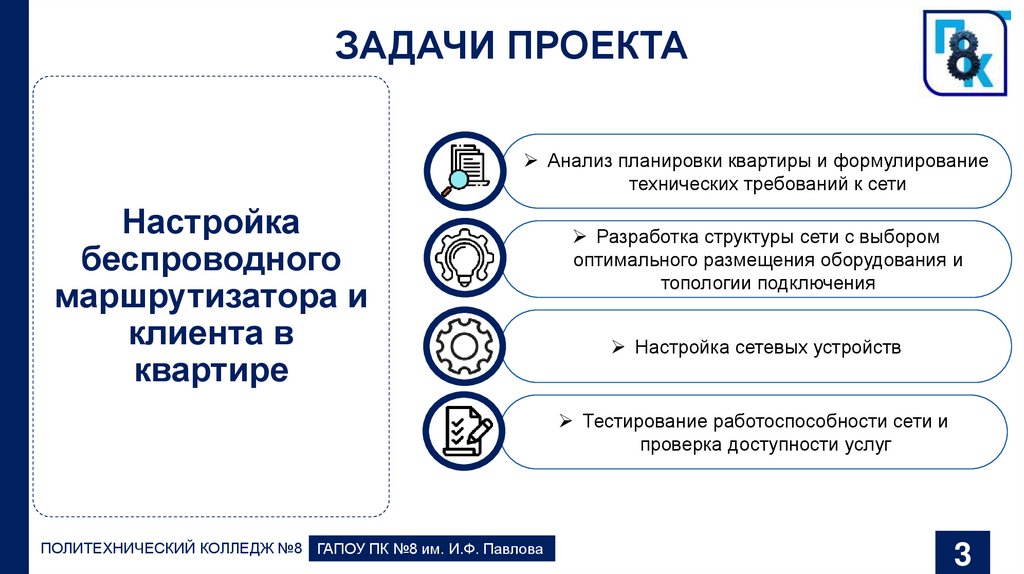

ЗАДАЧИ ПРОЕКТА
Анализ планировки квартиры и формулирование
технических требований к сети
Настройка
беспроводного
маршрутизатора и
клиента в
квартире
Разработка структуры сети с выбором
оптимального размещения оборудования и
топологии подключения
Настройка сетевых устройств
Тестирование работоспособности сети и
проверка доступности услуг
ПОЛИТЕХНИЧЕСКИЙ КОЛЛЕДЖ №8 ГАПОУ ПК №8 им. И.Ф. Павлова
3

4.

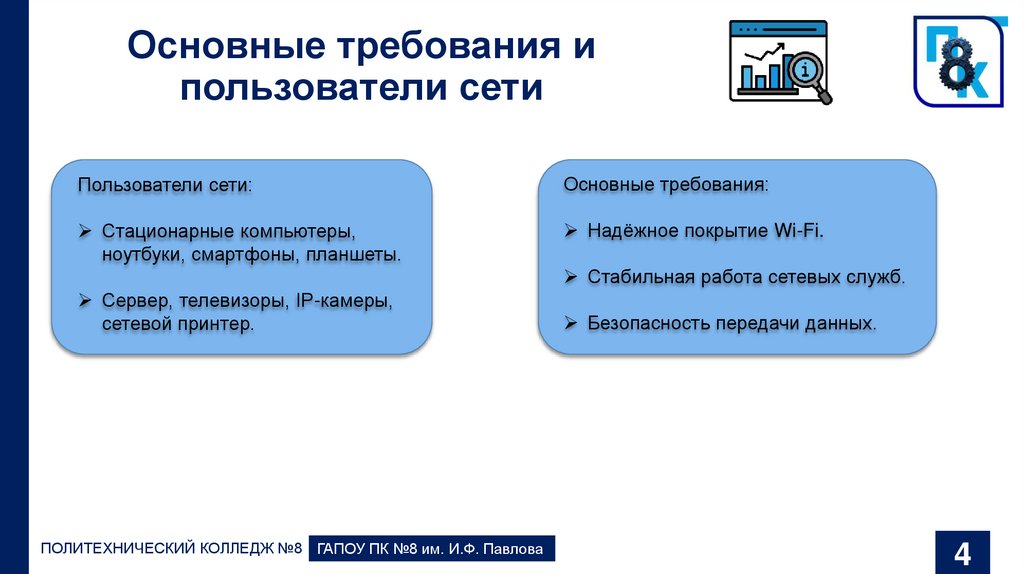

Основные требования и
пользователи сети
Пользователи сети:
Основные требования:
Стационарные компьютеры,
ноутбуки, смартфоны, планшеты.
Надёжное покрытие Wi-Fi.
Стабильная работа сетевых служб.
Сервер, телевизоры, IP-камеры,
сетевой принтер.
ПОЛИТЕХНИЧЕСКИЙ КОЛЛЕДЖ №8 ГАПОУ ПК №8 им. И.Ф. Павлова
Безопасность передачи данных.
4

5.

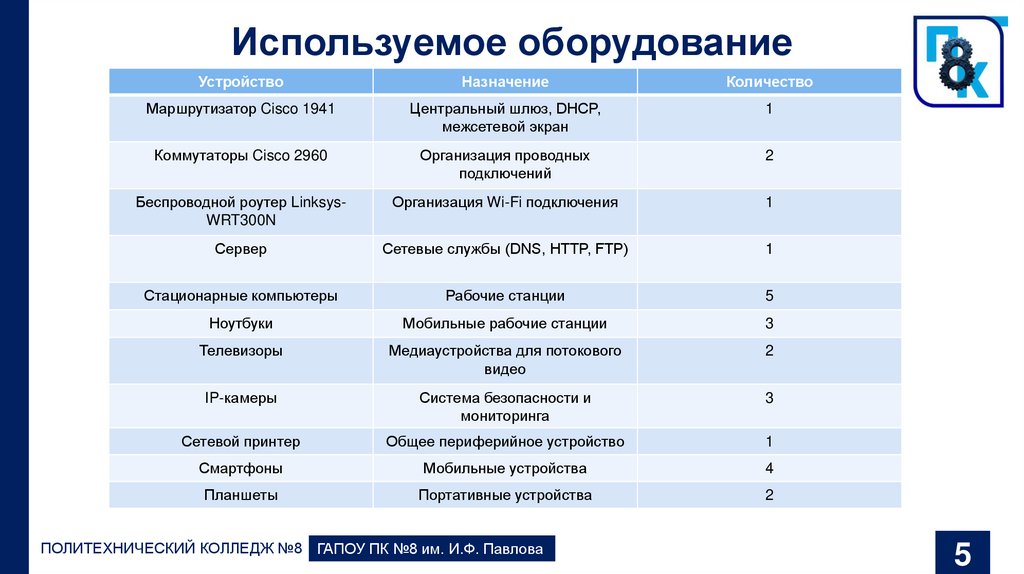

Используемое оборудование
Устройство
Назначение
Количество
Маршрутизатор Cisco 1941
Центральный шлюз, DHCP,
межсетевой экран
1
Коммутаторы Cisco 2960
Организация проводных
подключений
2
Беспроводной роутер LinksysWRT300N
Организация Wi-Fi подключения
1
Сервер
Сетевые службы (DNS, HTTP, FTP)
1
Стационарные компьютеры
Рабочие станции
5
Ноутбуки
Мобильные рабочие станции
3
Телевизоры
Медиаустройства для потокового
видео
2
IP-камеры
Система безопасности и
мониторинга
3
Сетевой принтер
Общее периферийное устройство
1
Смартфоны
Мобильные устройства
4
Планшеты
Портативные устройства
2
ПОЛИТЕХНИЧЕСКИЙ КОЛЛЕДЖ №8 ГАПОУ ПК №8 им. И.Ф. Павлова
5

6.

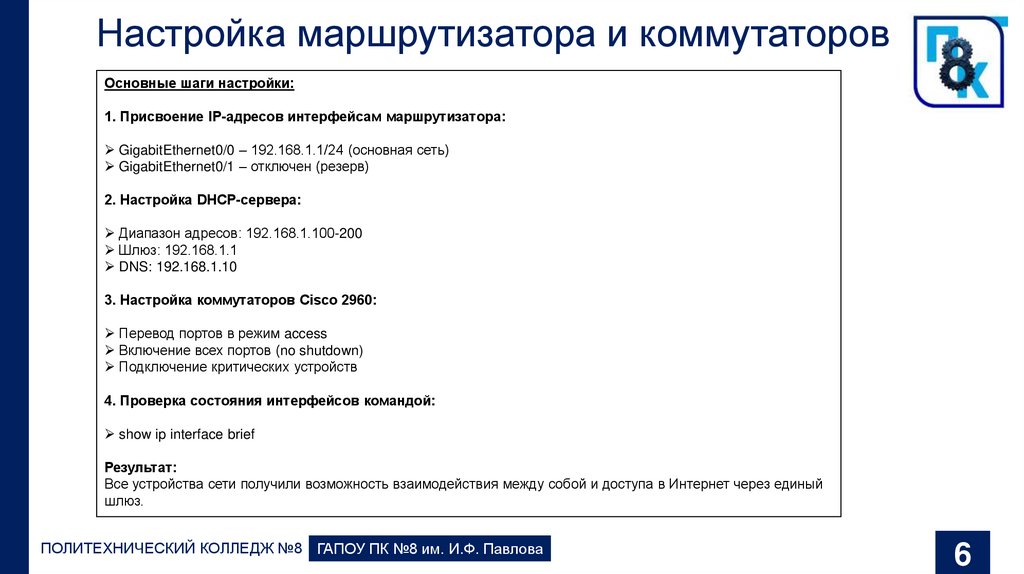

Настройка маршрутизатора и коммутаторов
Основные шаги настройки:
1. Присвоение IP-адресов интерфейсам маршрутизатора:
GigabitEthernet0/0 – 192.168.1.1/24 (основная сеть)
GigabitEthernet0/1 – отключен (резерв)
2. Настройка DHCP-сервера:
Диапазон адресов: 192.168.1.100-200
Шлюз: 192.168.1.1
DNS: 192.168.1.10
3. Настройка коммутаторов Cisco 2960:
Перевод портов в режим access
Включение всех портов (no shutdown)
Подключение критических устройств
4. Проверка состояния интерфейсов командой:
show ip interface brief
Результат:
Все устройства сети получили возможность взаимодействия между собой и доступа в Интернет через единый
шлюз.
ПОЛИТЕХНИЧЕСКИЙ КОЛЛЕДЖ №8 ГАПОУ ПК №8 им. И.Ф. Павлова
6

7.

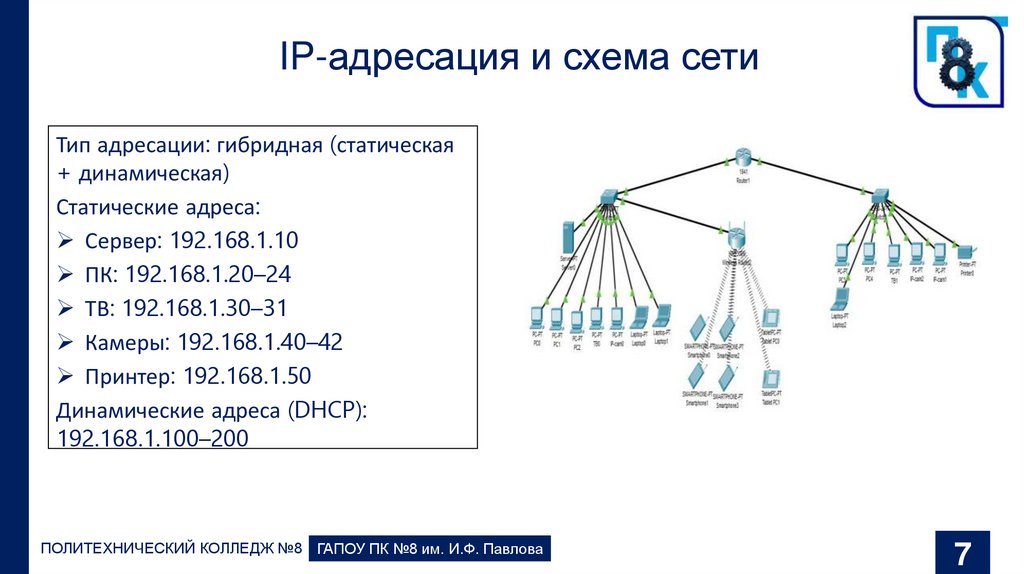

IP-адресация и схема сети
Тип адресации: гибридная (статическая
+ динамическая)
Статические адреса:
Сервер: 192.168.1.10
ПК: 192.168.1.20–24
ТВ: 192.168.1.30–31
Камеры: 192.168.1.40–42
Принтер: 192.168.1.50
Динамические адреса (DHCP):
192.168.1.100–200
ПОЛИТЕХНИЧЕСКИЙ КОЛЛЕДЖ №8 ГАПОУ ПК №8 им. И.Ф. Павлова
7

8.

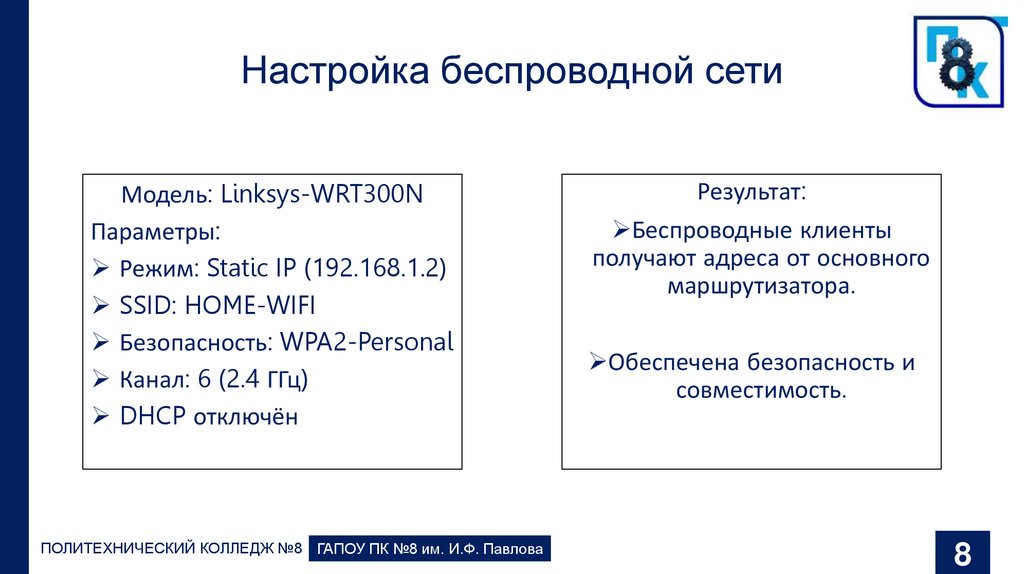

Настройка беспроводной сети
Модель: Linksys-WRT300N
Параметры:
Режим: Static IP (192.168.1.2)
SSID: HOME-WIFI
Безопасность: WPA2-Personal
Канал: 6 (2.4 ГГц)
DHCP отключён
ПОЛИТЕХНИЧЕСКИЙ КОЛЛЕДЖ №8 ГАПОУ ПК №8 им. И.Ф. Павлова
Результат:
Беспроводные клиенты
получают адреса от основного
маршрутизатора.
Обеспечена безопасность и
совместимость.
8

9.

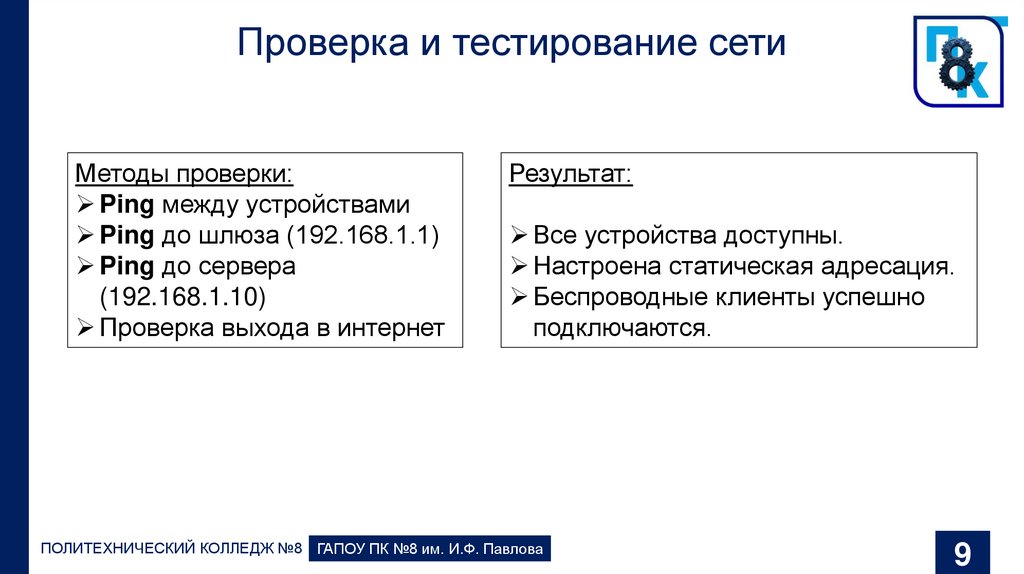

Проверка и тестирование сети
Методы проверки:
Ping между устройствами
Ping до шлюза (192.168.1.1)
Ping до сервера
(192.168.1.10)
Проверка выхода в интернет
Результат:
Все устройства доступны.
Настроена статическая адресация.
Беспроводные клиенты успешно
подключаются.
ПОЛИТЕХНИЧЕСКИЙ КОЛЛЕДЖ №8 ГАПОУ ПК №8 им. И.Ф. Павлова
9

10.

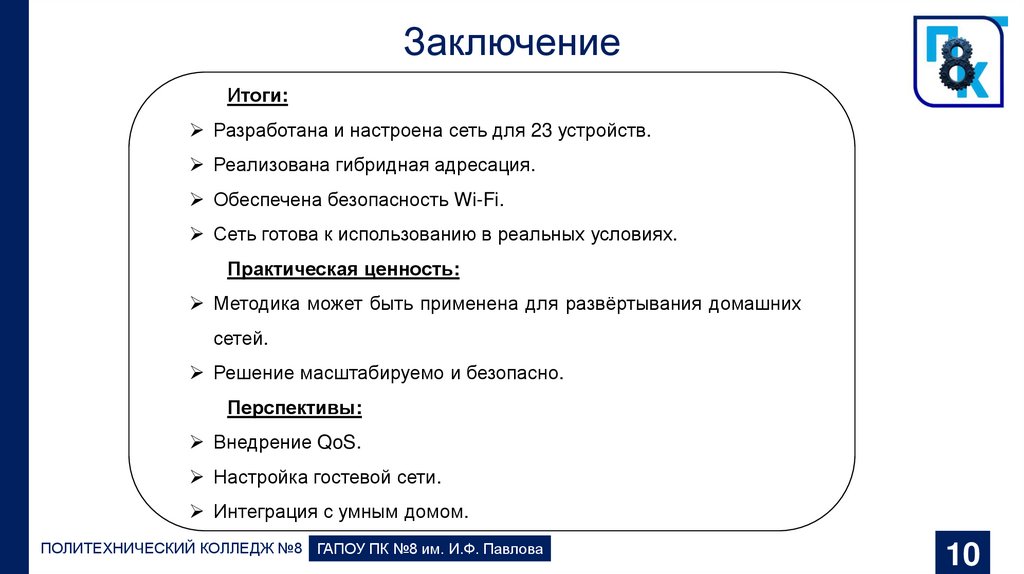

Заключение
Итоги:
Разработана и настроена сеть для 23 устройств.
Реализована гибридная адресация.
Обеспечена безопасность Wi-Fi.
Сеть готова к использованию в реальных условиях.
Практическая ценность:
Методика может быть применена для развёртывания домашних
сетей.
Решение масштабируемо и безопасно.
Перспективы:
Внедрение QoS.
Настройка гостевой сети.
Интеграция с умным домом.
ПОЛИТЕХНИЧЕСКИЙ КОЛЛЕДЖ №8 ГАПОУ ПК №8 им. И.Ф. Павлова
