Урок № 17

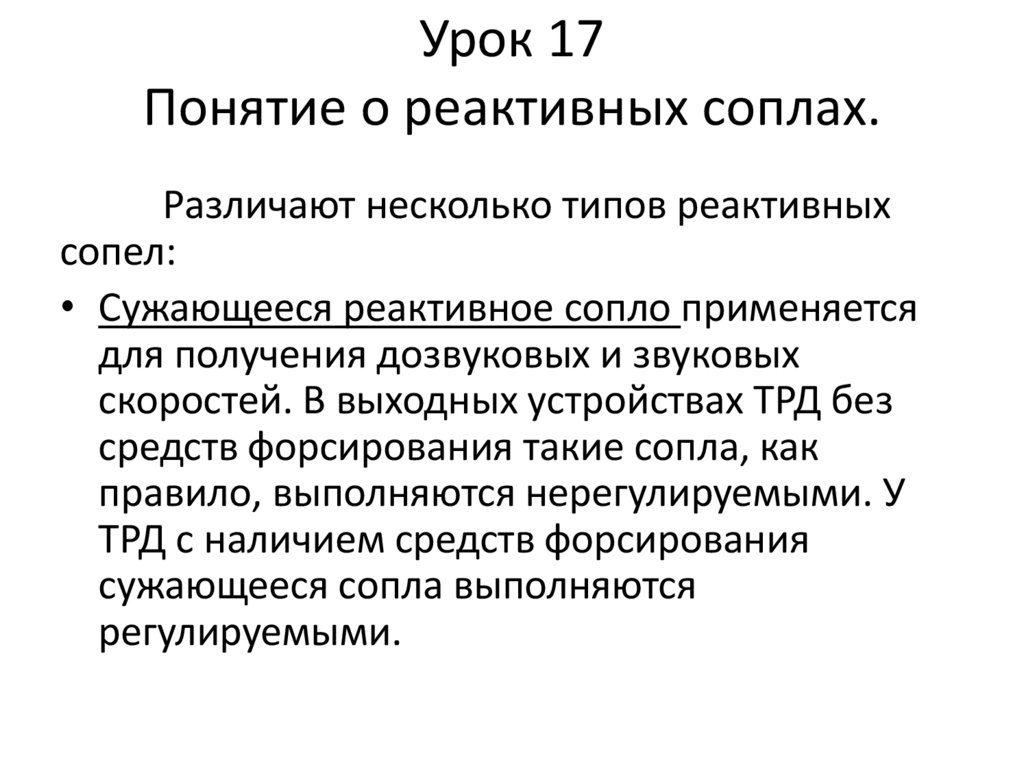

1. Урок 17 Понятие о реактивных соплах.

Различают несколько типов реактивных
сопел:

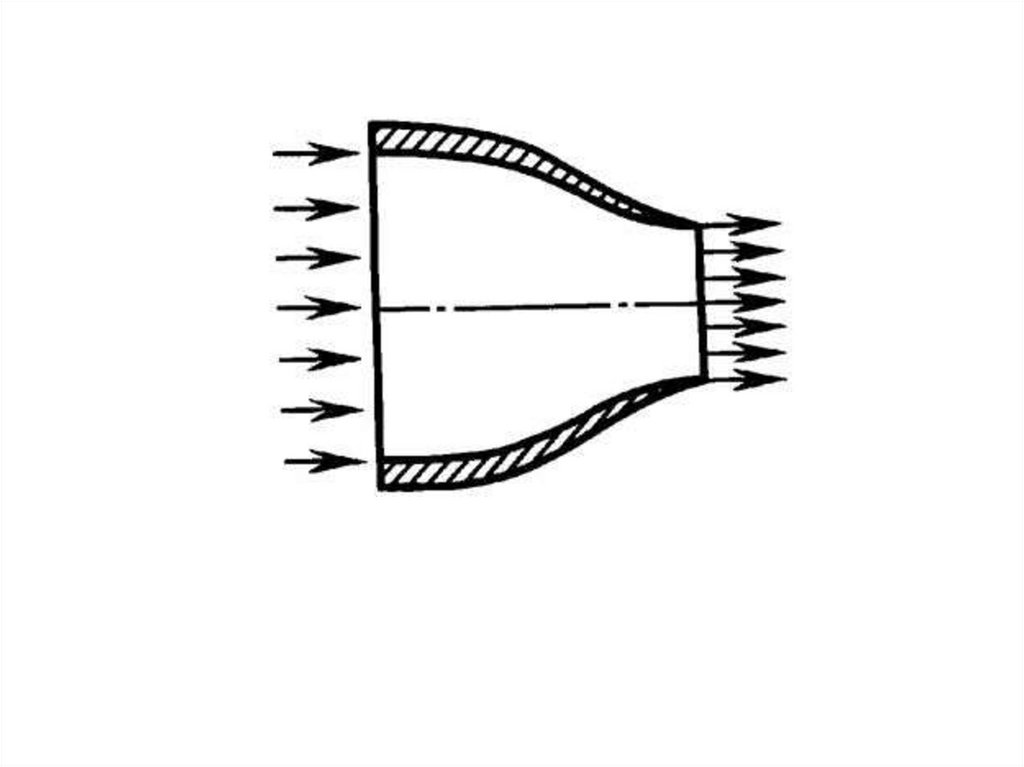

• Сужающееся реактивное сопло применяется
для получения дозвуковых и звуковых
скоростей. В выходных устройствах ТРД без
средств форсирования такие сопла, как
правило, выполняются нерегулируемыми. У
ТРД с наличием средств форсирования
сужающееся сопла выполняются
регулируемыми.

2.

3.

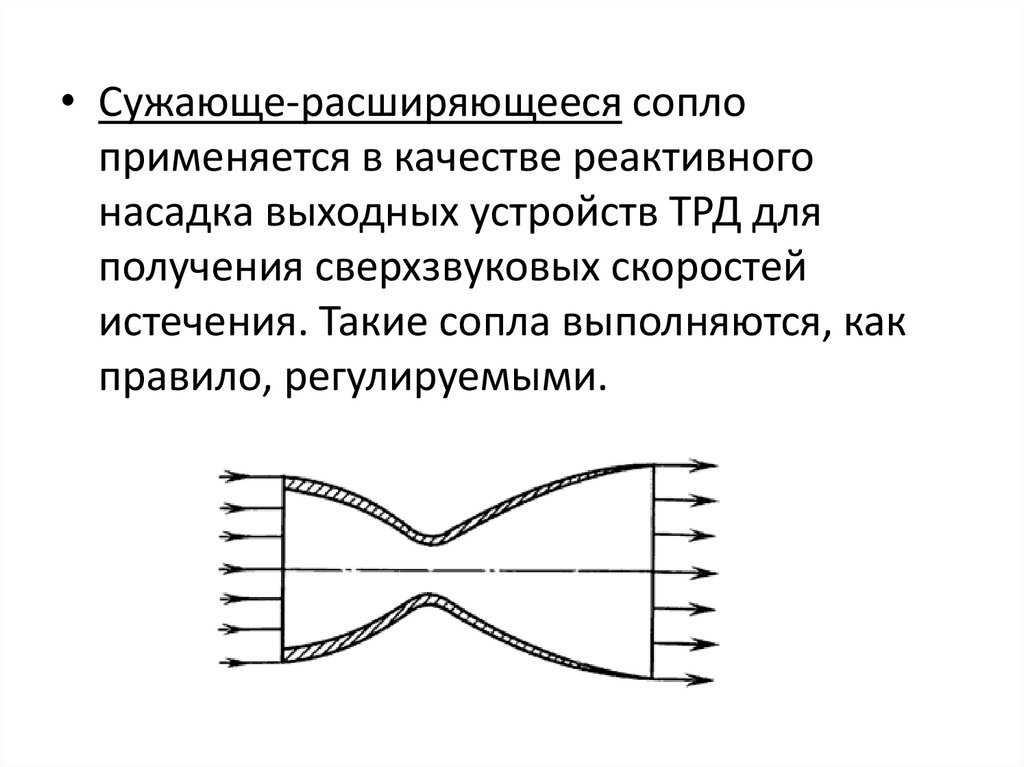

• Сужающе-расширяющееся сопло
применяется в качестве реактивного
насадка выходных устройств ТРД для
получения сверхзвуковых скоростей
истечения. Такие сопла выполняются, как
правило, регулируемыми.

4.

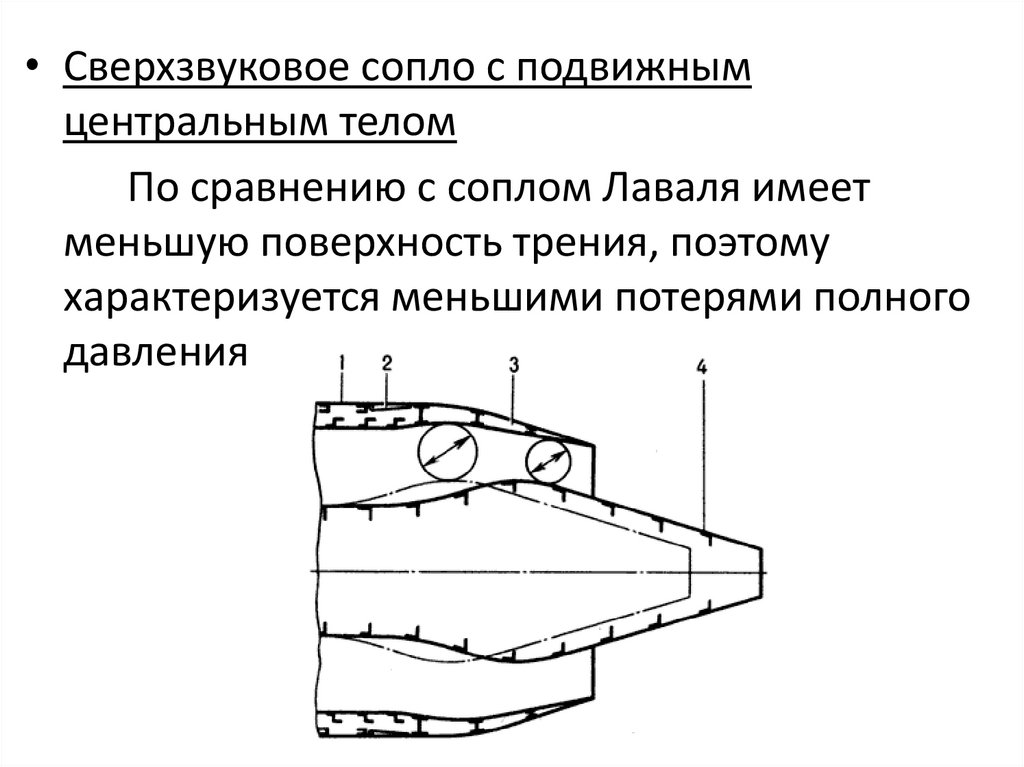

• Сверхзвуковое сопло с подвижным
центральным телом
По сравнению с соплом Лаваля имеет
меньшую поверхность трения, поэтому
характеризуется меньшими потерями полного
давления

5.

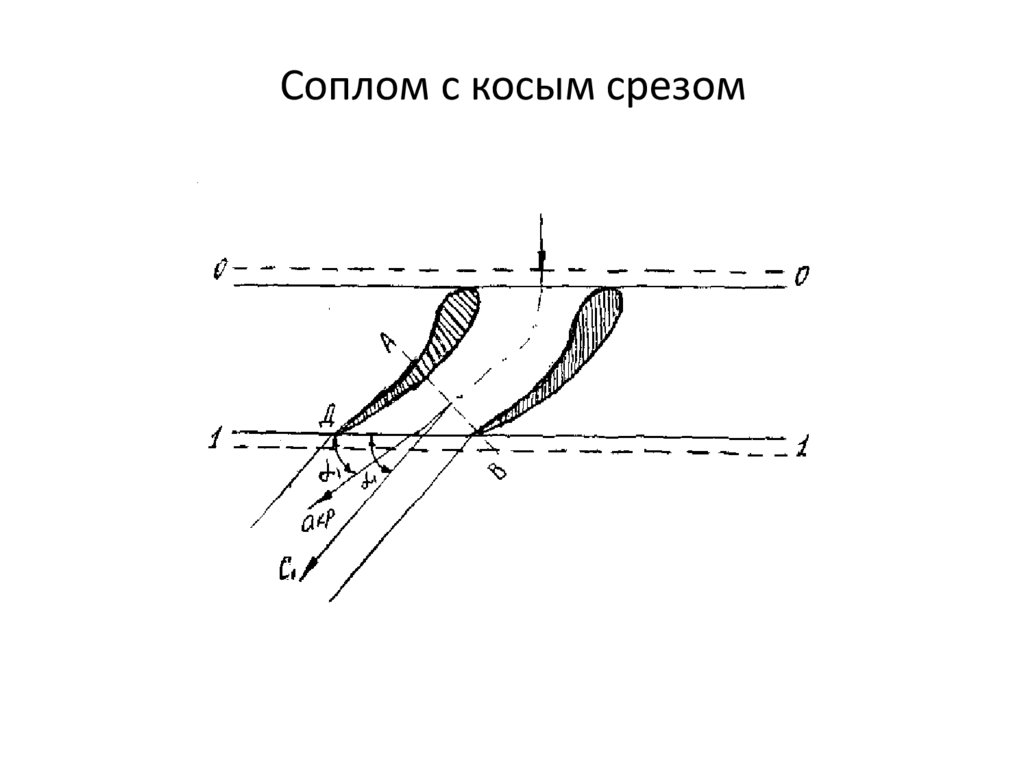

Соплом с косым срезом

6.

Это сопло, у которого выходное сечение не
перпендикулярно к оси канала.
Такие сопла применяются в турбинах.
Применение таких сопел диктуется
необходимость закрутки потока в сторону
вращения рабочего колеса турбины.
Первым достоинством сопла с косым
срезом является его простота и возможность
получить сверхзвуковую скорость.
Второе достоинство таких сопел относительно низкие потери при повышении
давления окружайте среды. Недостатком сопел с
косым срезом является наличие поворота потока
от оси канала на угол закрутки.

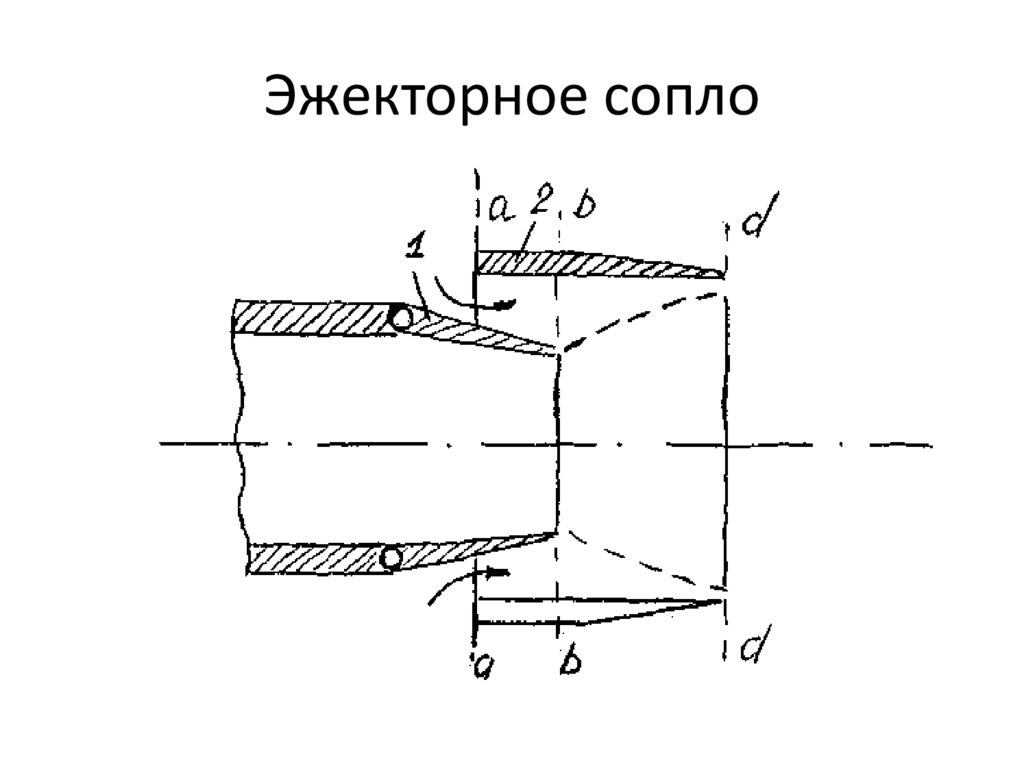

7. Эжекторное сопло

8.

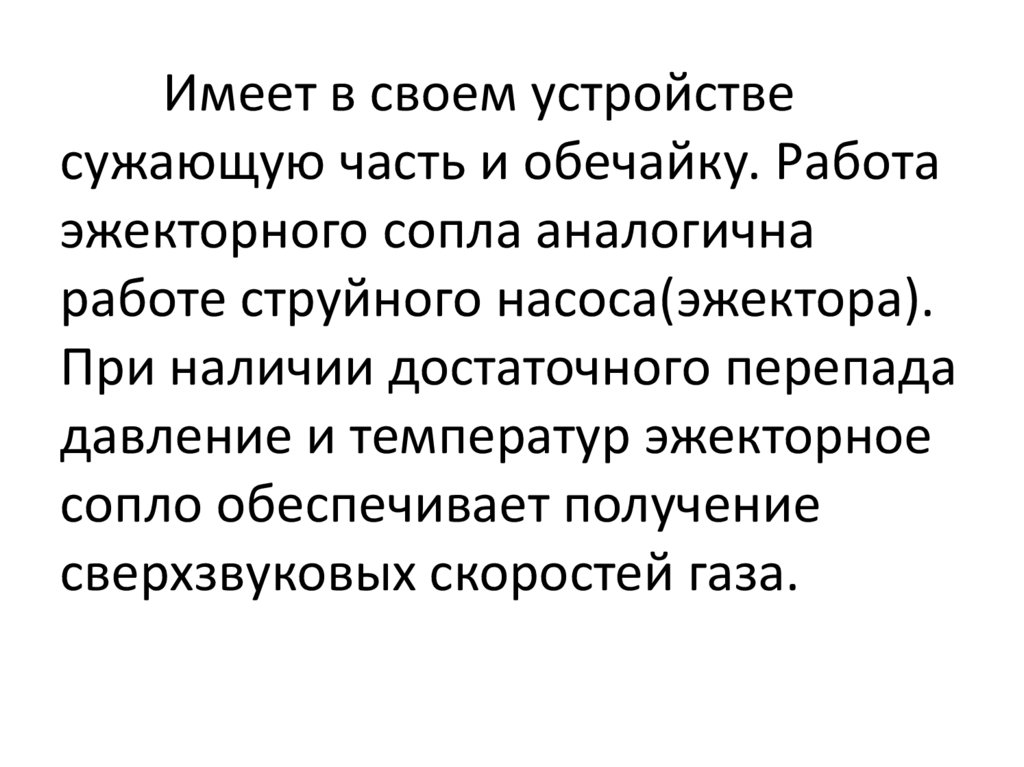

Имеет в своем устройстве
сужающую часть и обечайку. Работа
эжекторного сопла аналогична
работе струйного насоса(эжектора).
При наличии достаточного перепада
давление и температур эжекторное
сопло обеспечивает получение
сверхзвуковых скоростей газа.
