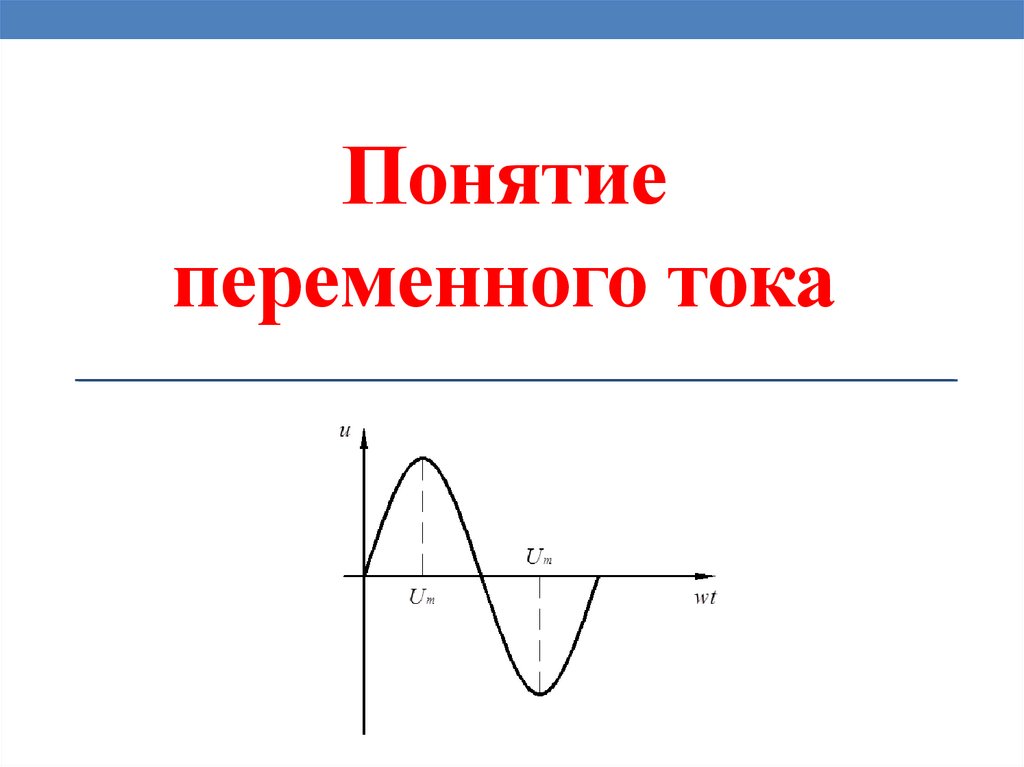

1. Понятие переменного тока

2. Понятие переменного тока

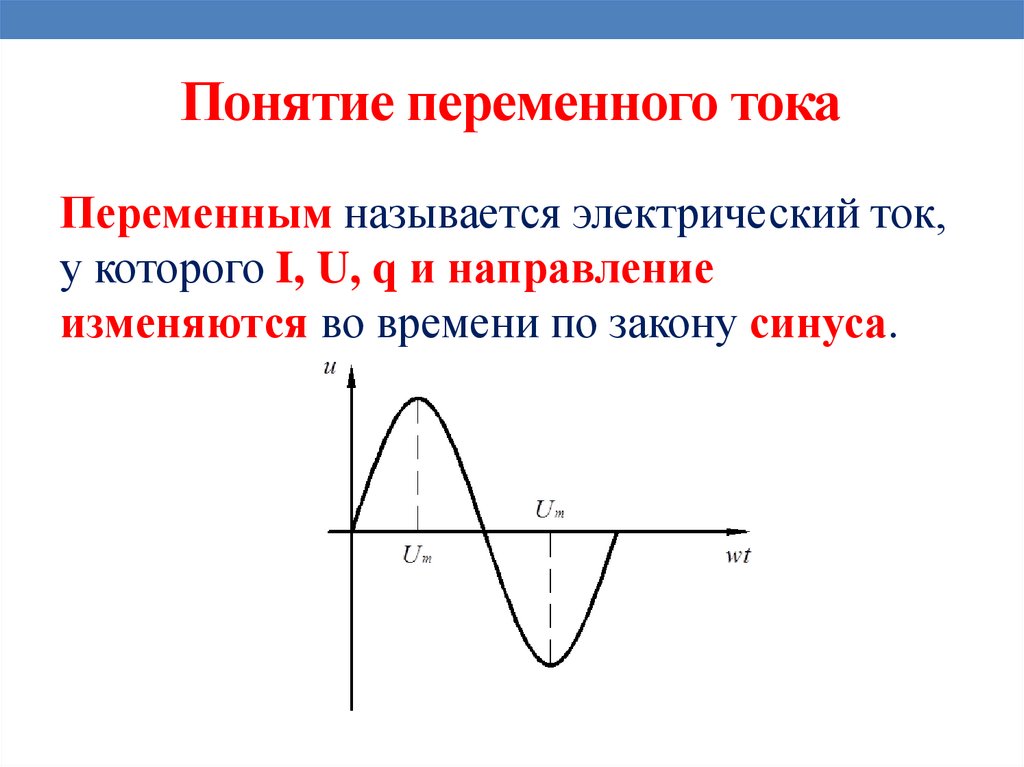

Переменным называется электрический ток,
у которого I, U, q и направление
изменяются во времени по закону синуса.

3. Сравнение постоянного и переменного тока

Постоянный ток
Поток электронов двигается
вдоль прямой, не создавая
колебания. Нет частоты.
Переменный ток
Поток электронов колеблется
с частотой 50 Гц, образуя
синусоиду.
Поток электронов двигается
от + к -. Поэтому при его
применении нужно соблюдать
полярность.
Поток электронов постоянно
меняет направление. При его
применении не нужно
соблюдать полярность.

4. Характеристики переменного тока

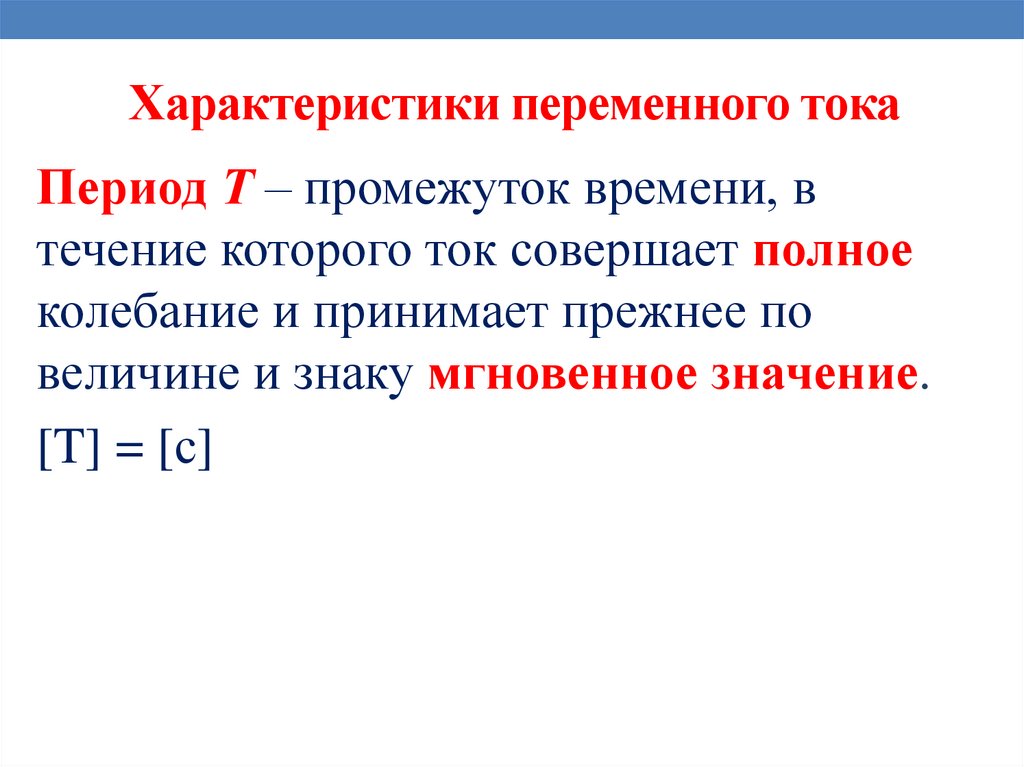

Период Т – промежуток времени, в
течение которого ток совершает полное
колебание и принимает прежнее по
величине и знаку мгновенное значение.
[T] = [с]

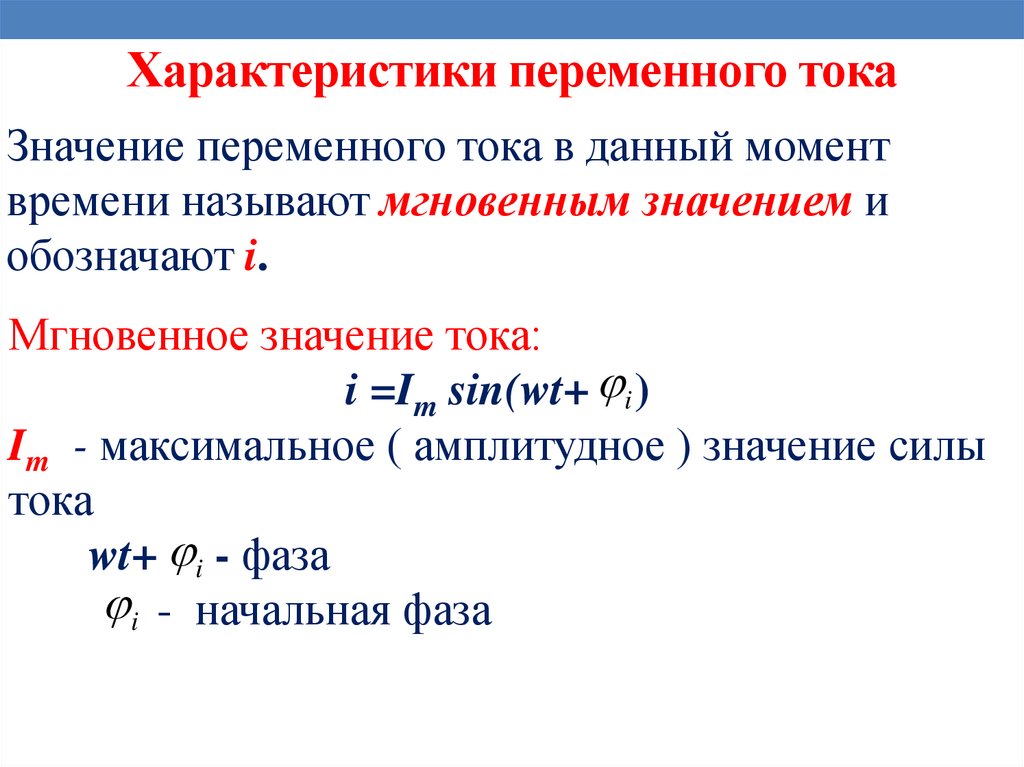

5. Характеристики переменного тока

Значение переменного тока в данный момент
времени называют мгновенным значением и
обозначают i.
Мгновенное значение тока:
i =Im sin(wt+ i )
Im - максимальное ( амплитудное ) значение силы
тока
wt+ i - фаза
i - начальная фаза

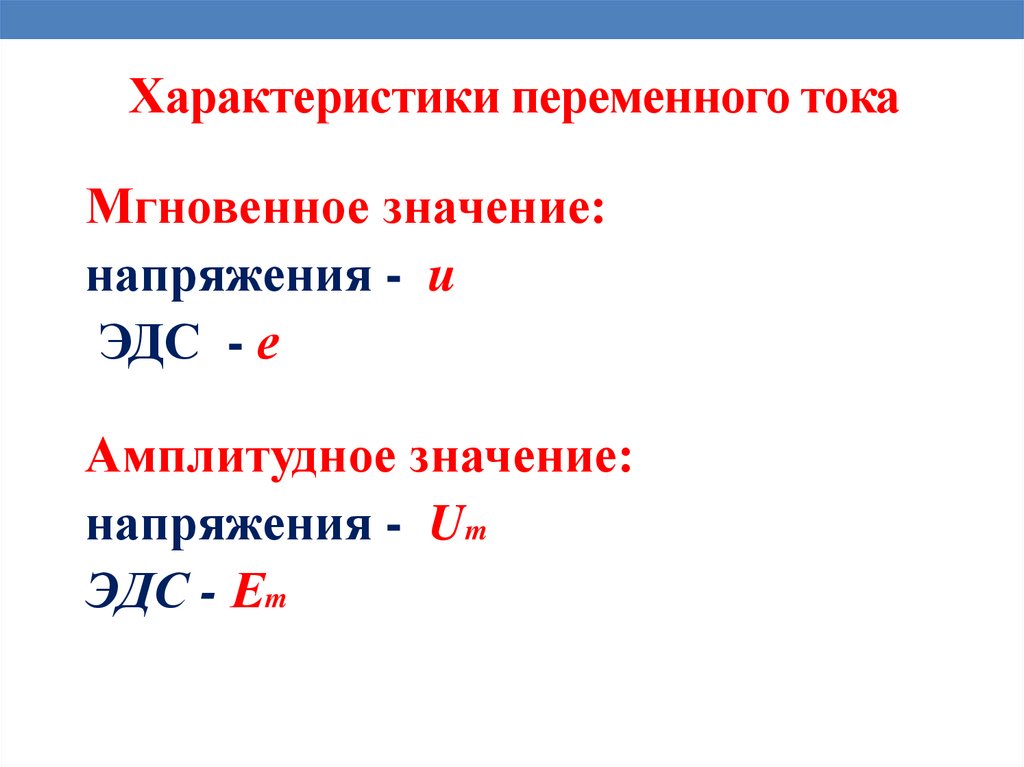

6. Характеристики переменного тока

Мгновенное значение:
напряжения - u
ЭДС - е
Амплитудное значение:
напряжения - Um
ЭДС - Еm

7. Характеристики переменного тока

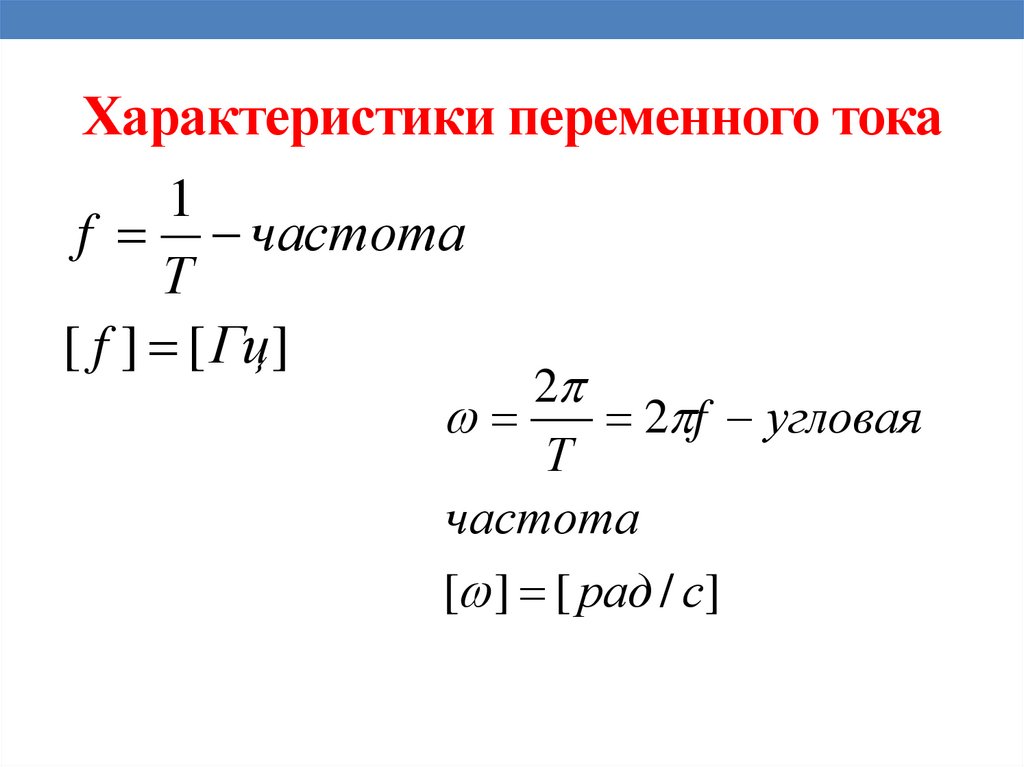

1
f частота
Т
[ f ] [ Гц ]
2
2 f угловая
Т
частота
[ ] [ рад / с]

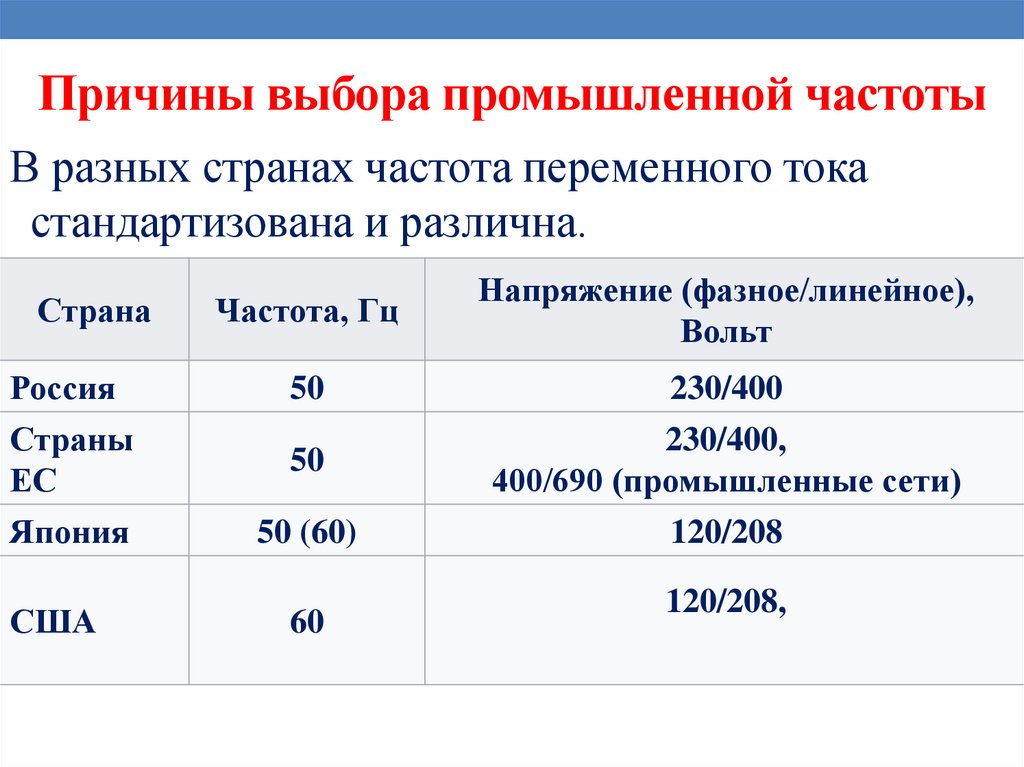

8. Причины выбора промышленной частоты

В разных странах частота переменного тока
стандартизована и различна.
Страна
Частота, Гц
Россия
Страны
ЕС
Япония
50
США
50
50 (60)
60
Напряжение (фазное/линейное),
Вольт
230/400
230/400,
400/690 (промышленные сети)
120/208
120/208,

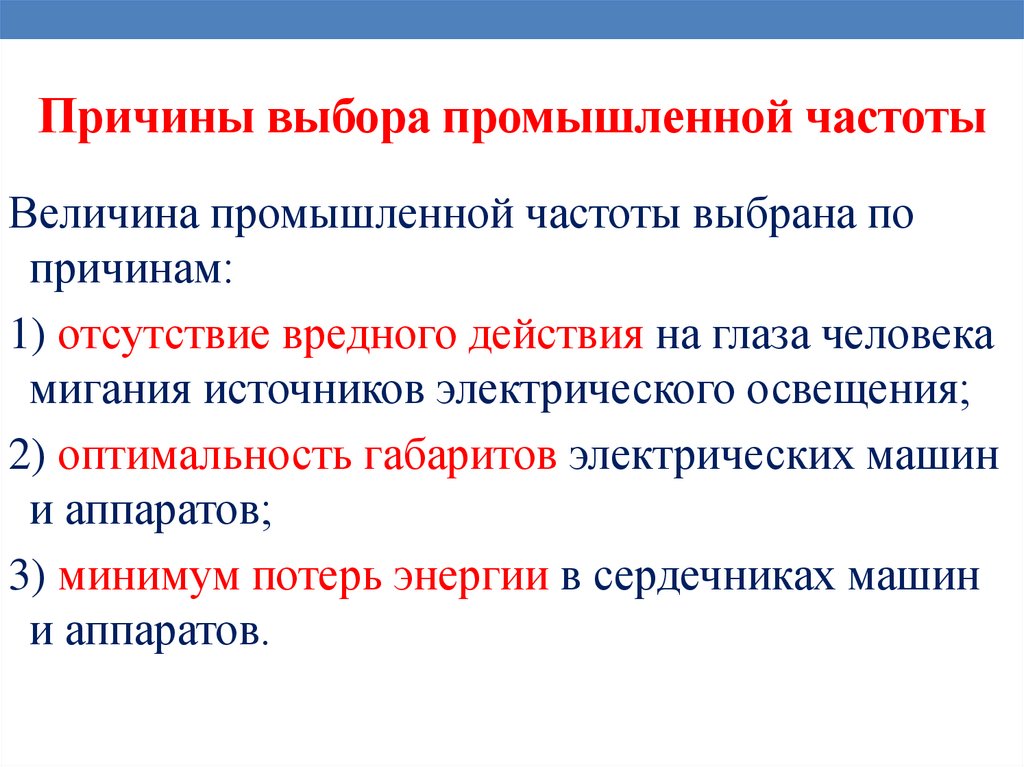

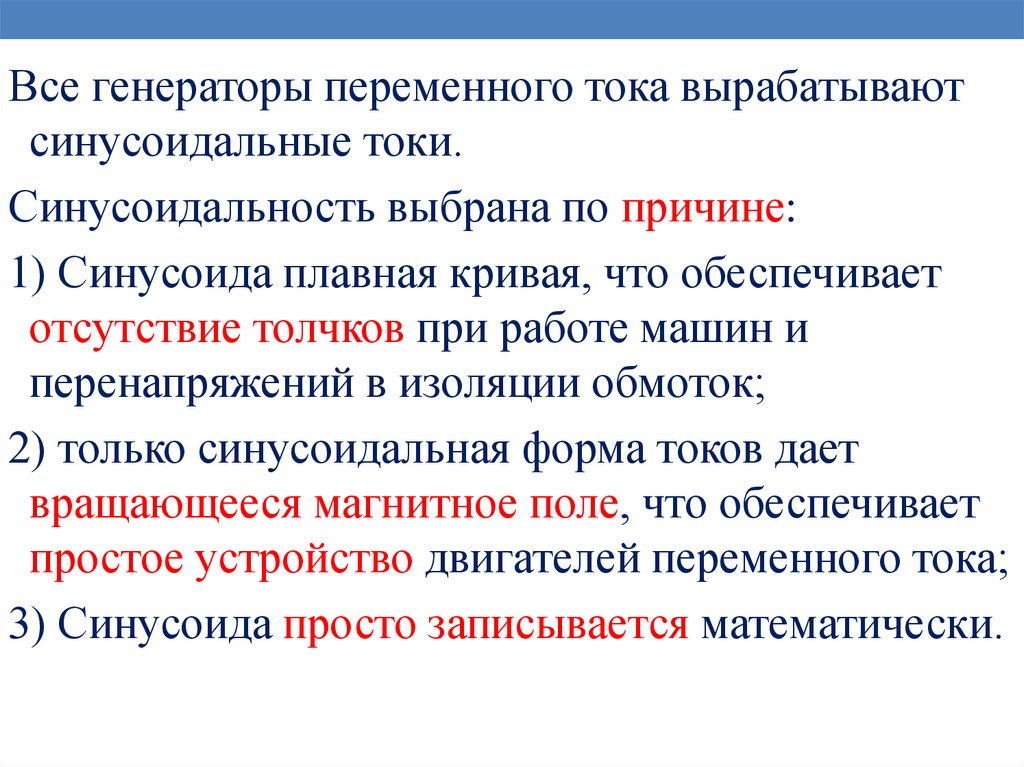

9. Причины выбора промышленной частоты

Величина промышленной частоты выбрана по
причинам:
1) отсутствие вредного действия на глаза человека
мигания источников электрического освещения;
2) оптимальность габаритов электрических машин
и аппаратов;
3) минимум потерь энергии в сердечниках машин
и аппаратов.

10. Характеристики переменного тока

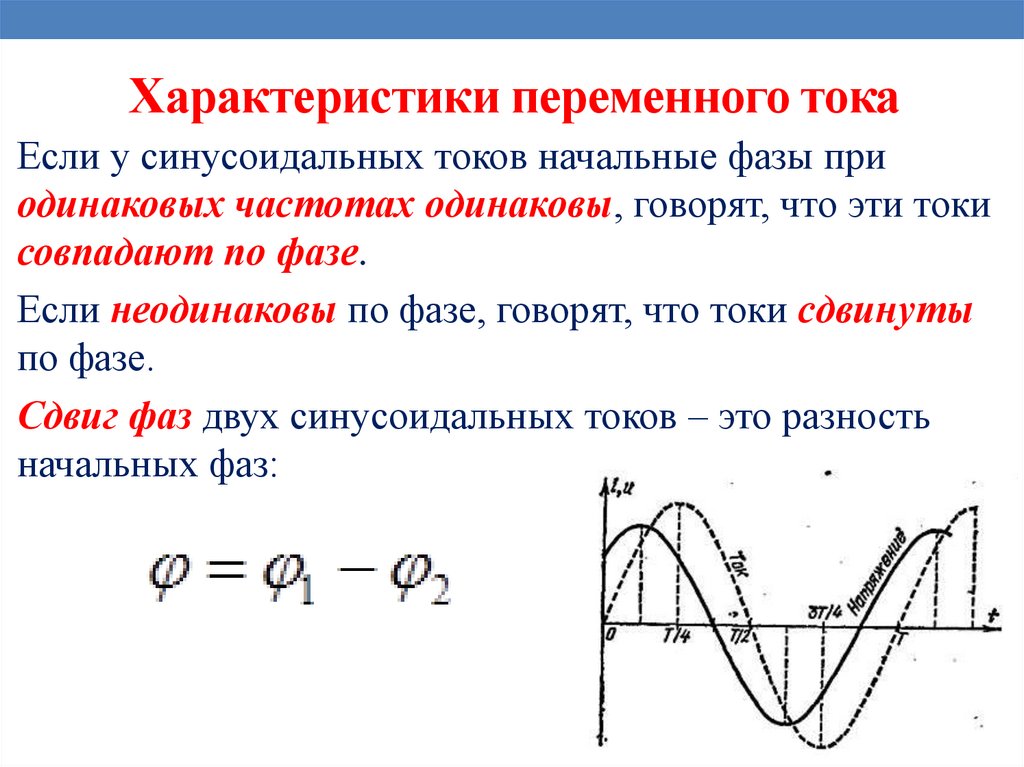

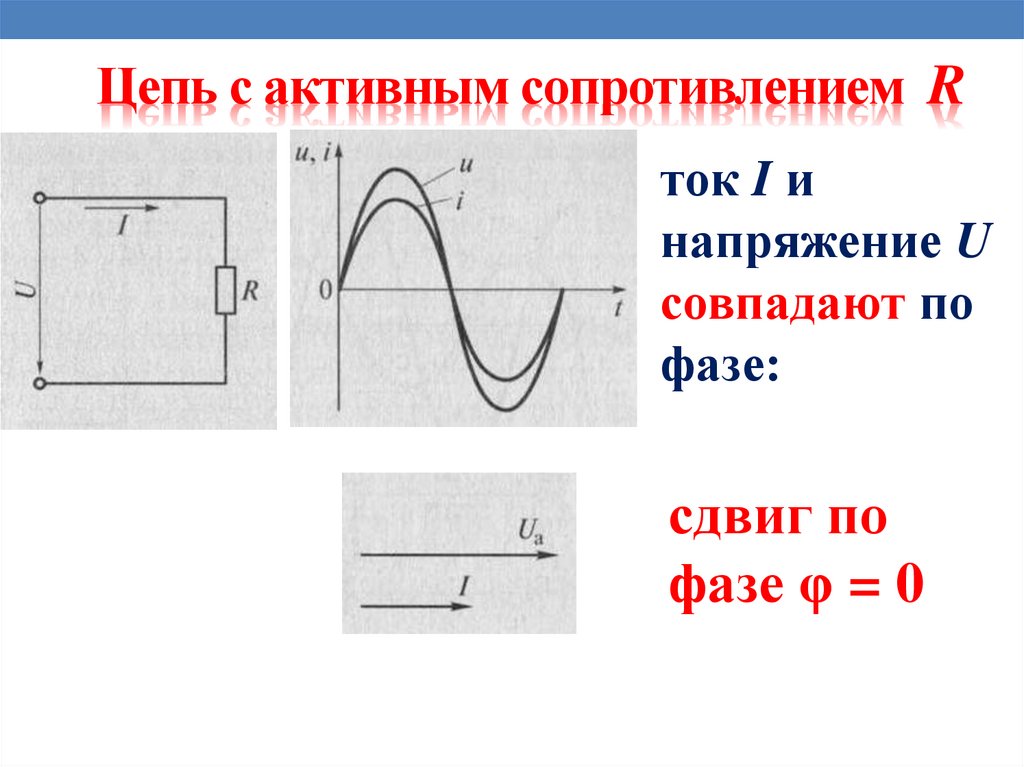

Если у синусоидальных токов начальные фазы при
одинаковых частотах одинаковы, говорят, что эти токи
совпадают по фазе.

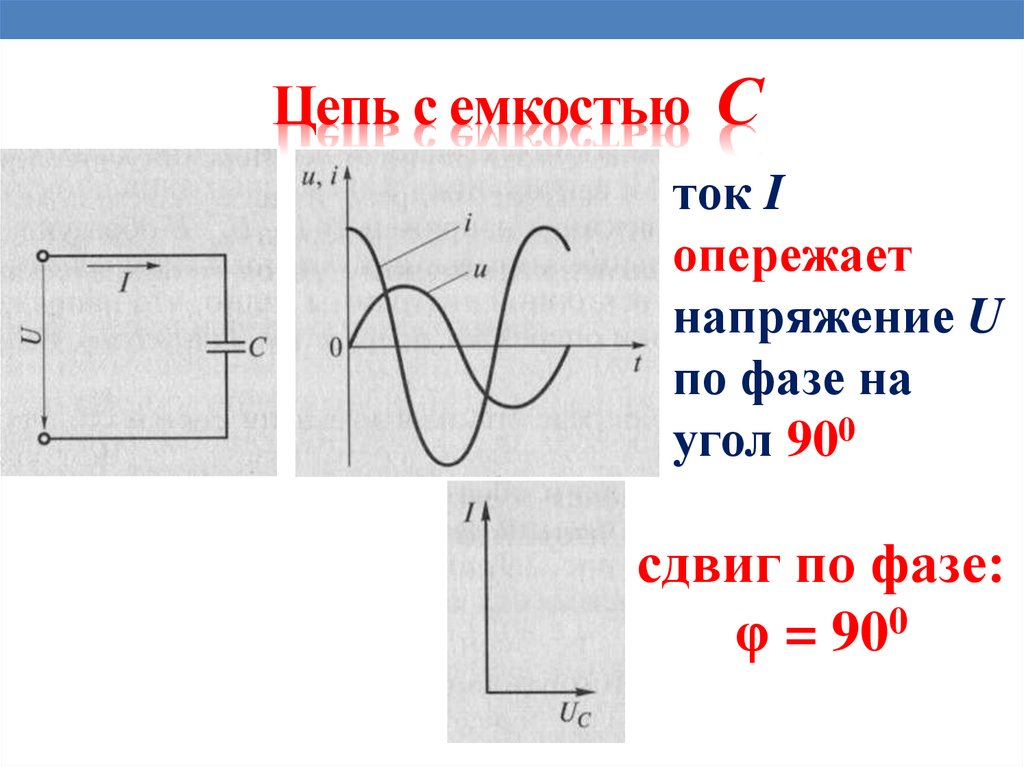

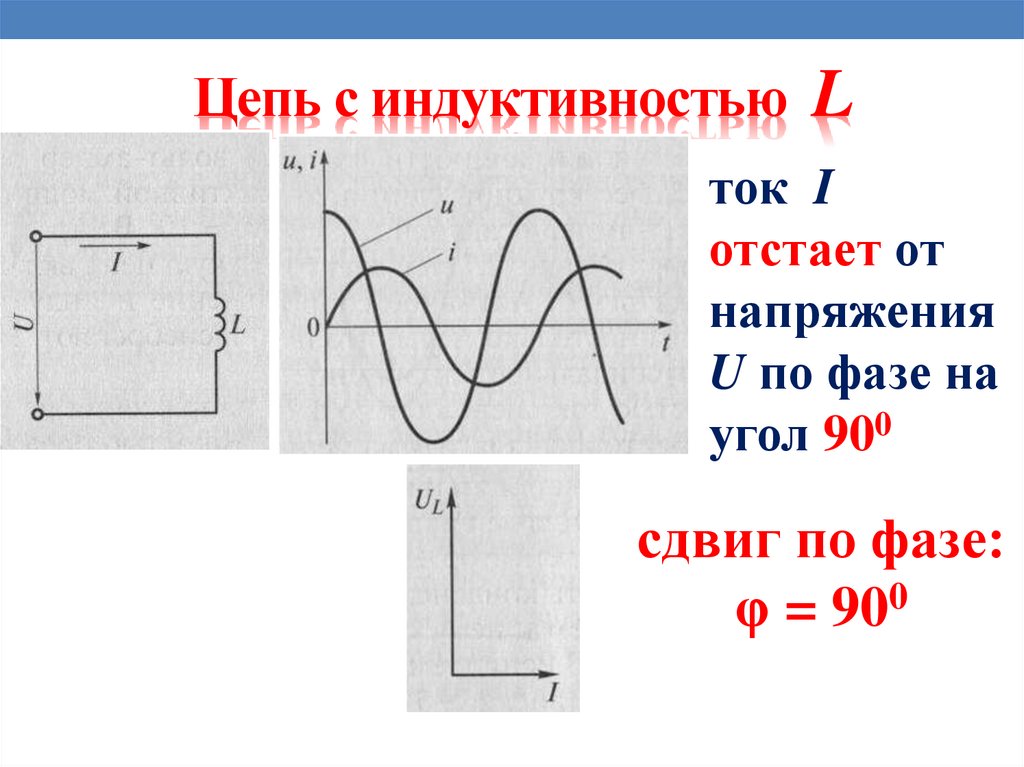

Если неодинаковы по фазе, говорят, что токи сдвинуты
по фазе.

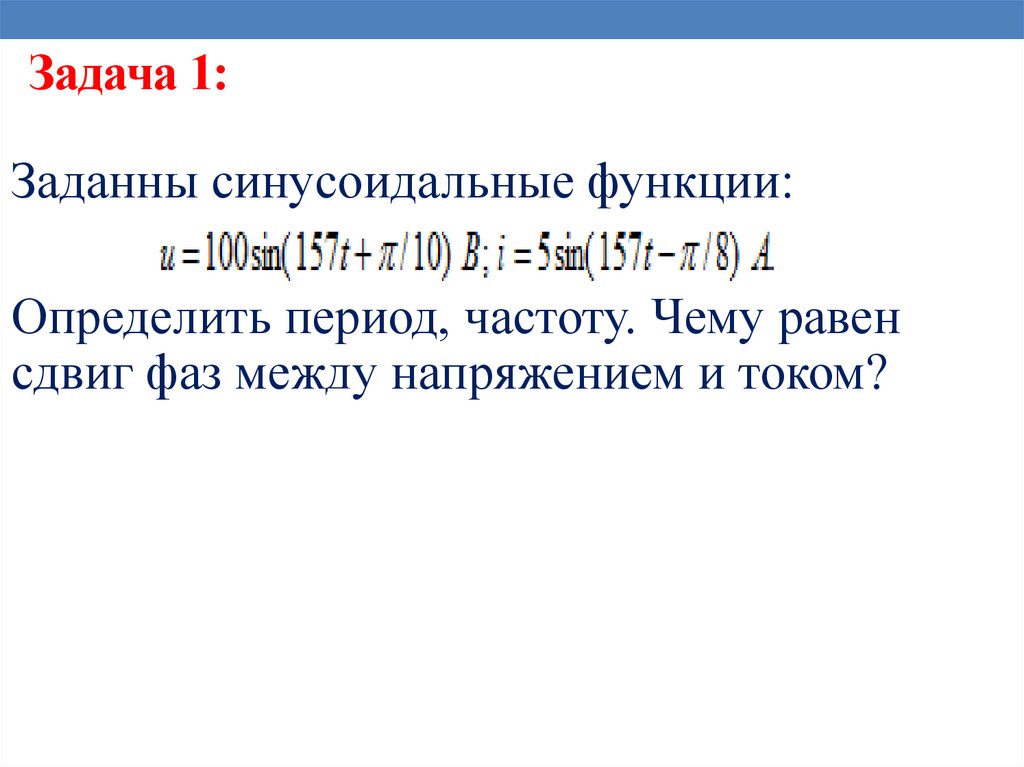

Сдвиг фаз двух синусоидальных токов – это разность
начальных фаз:

11. Характеристики переменного тока

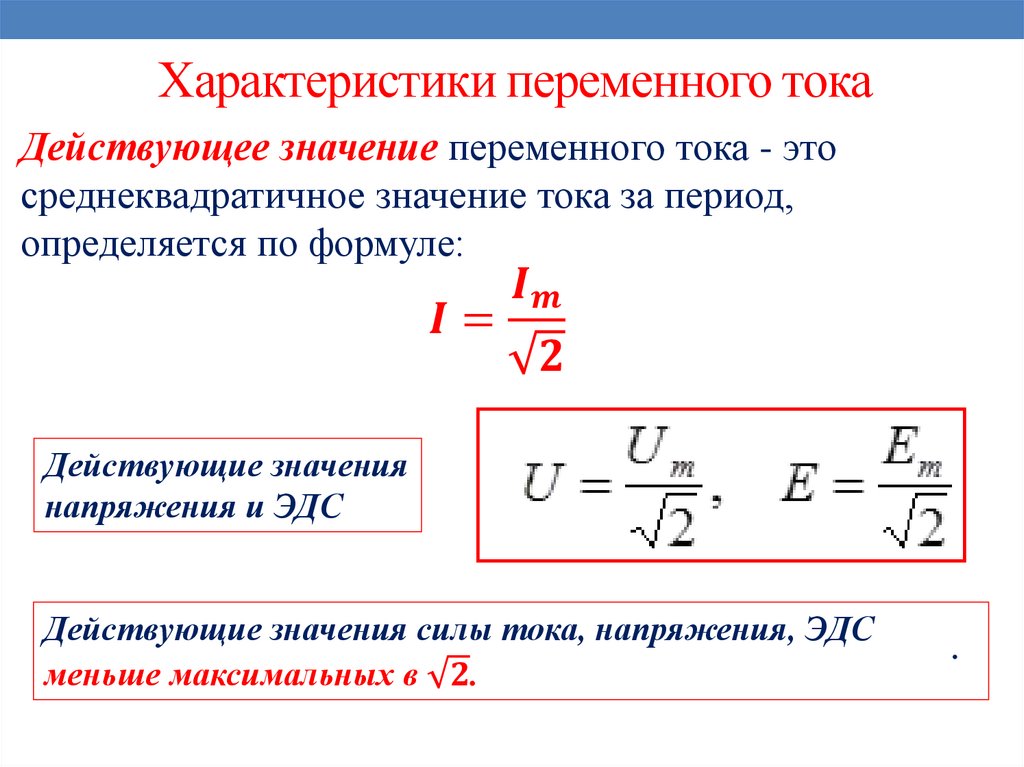

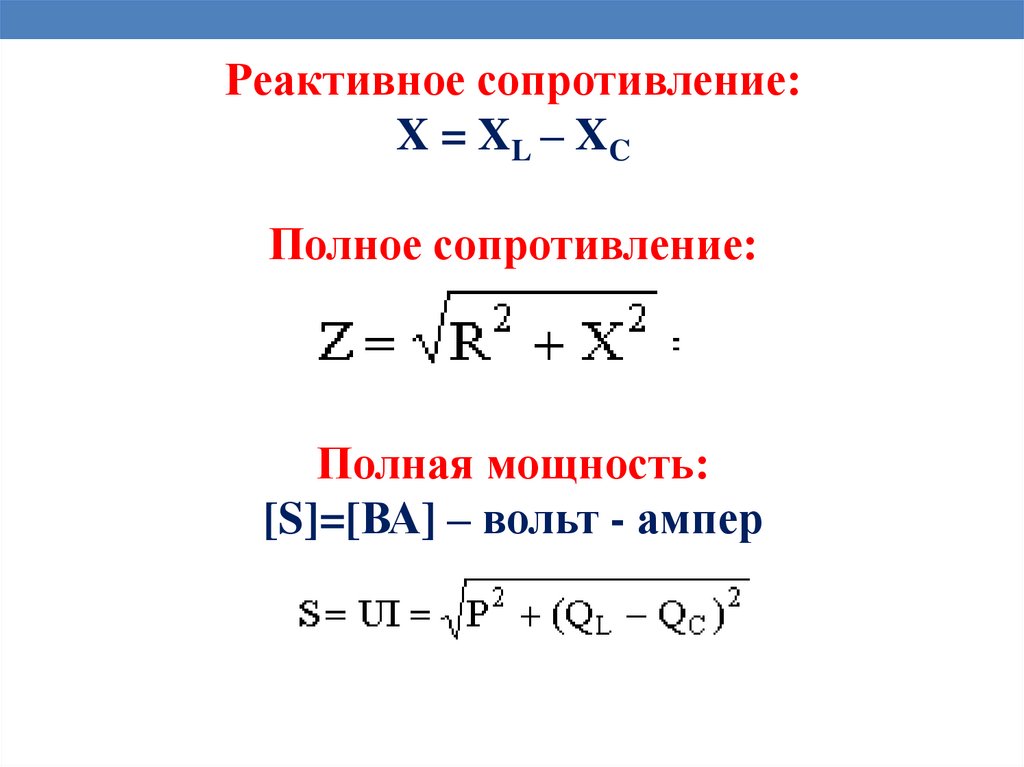

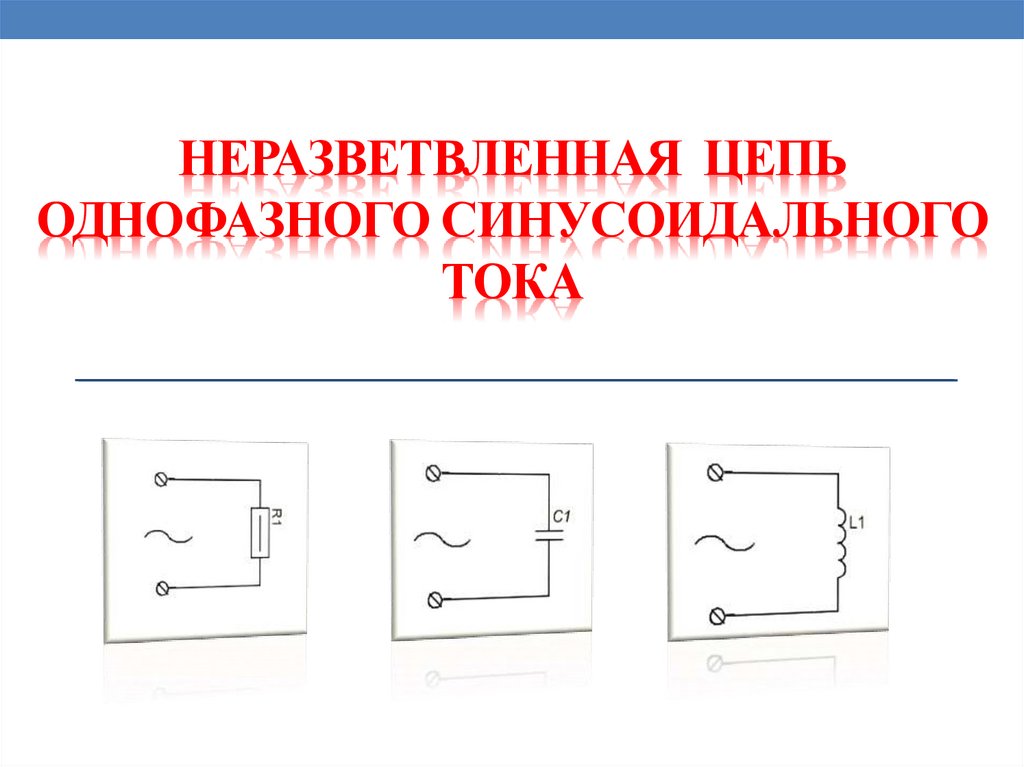

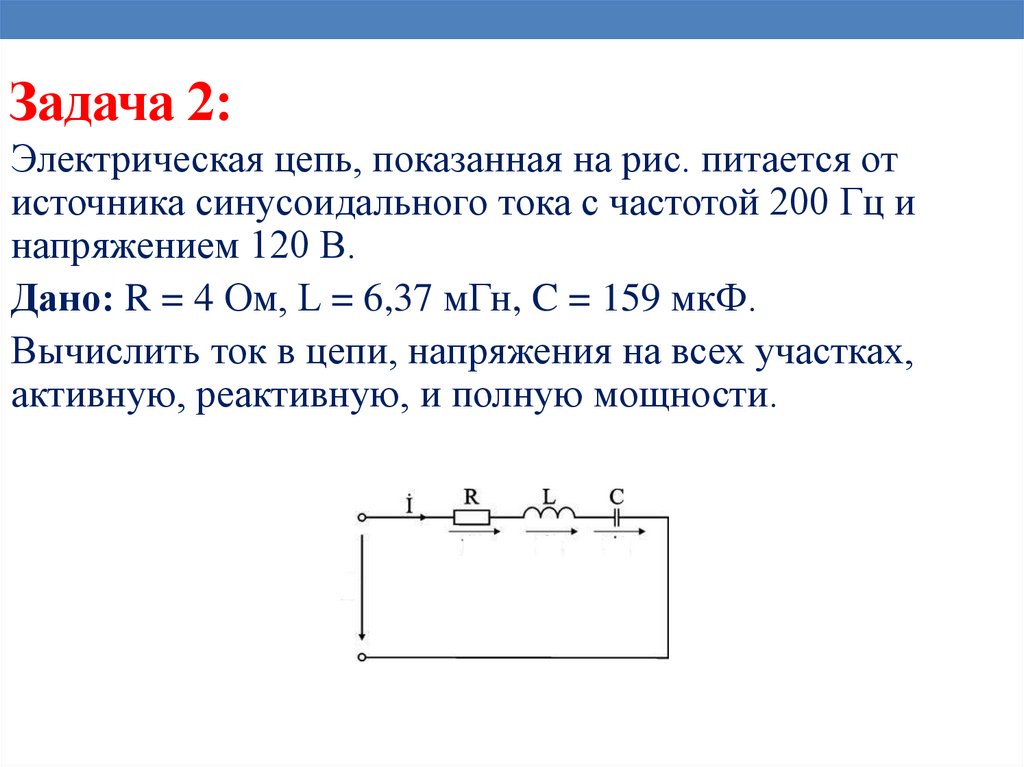

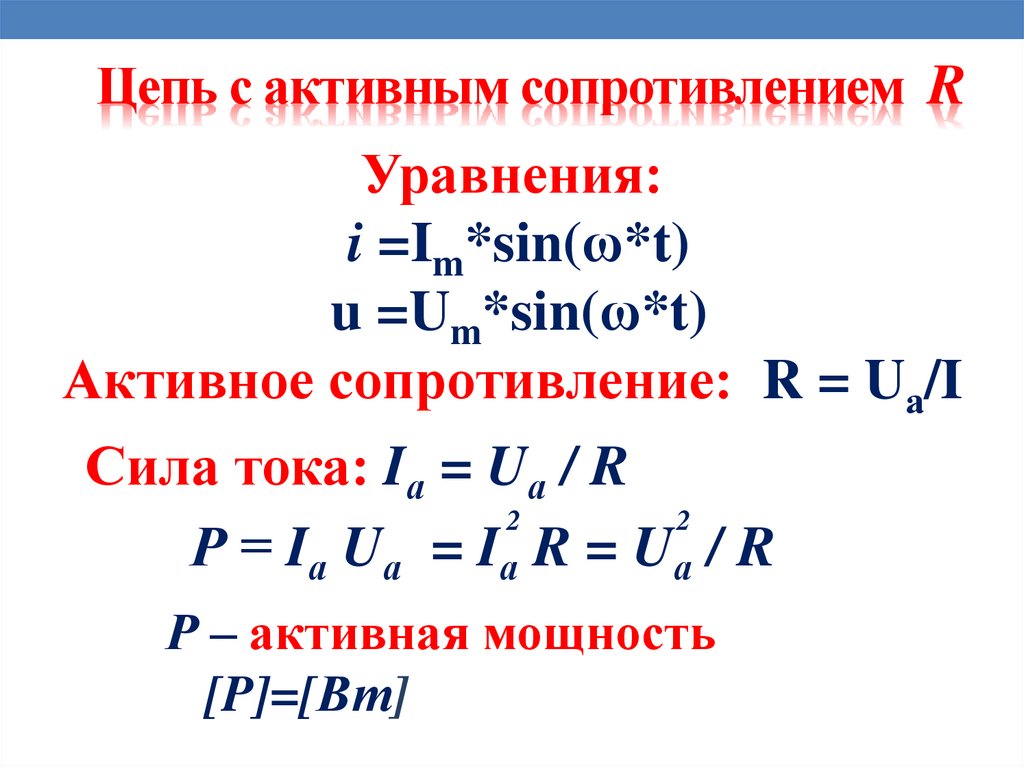

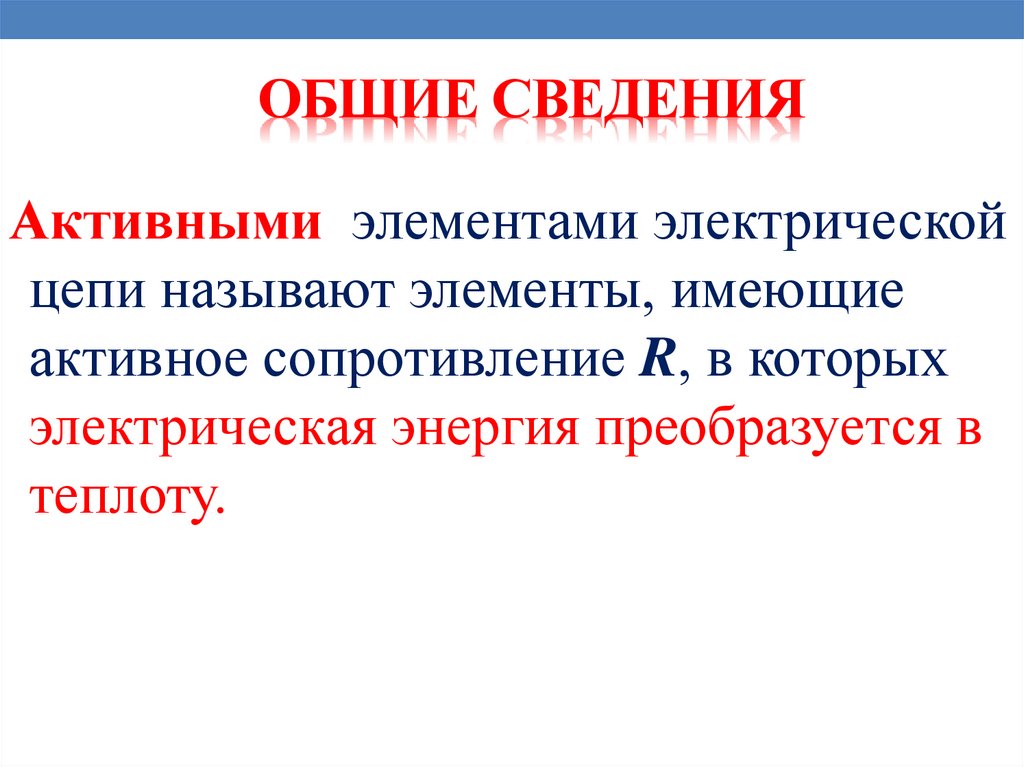

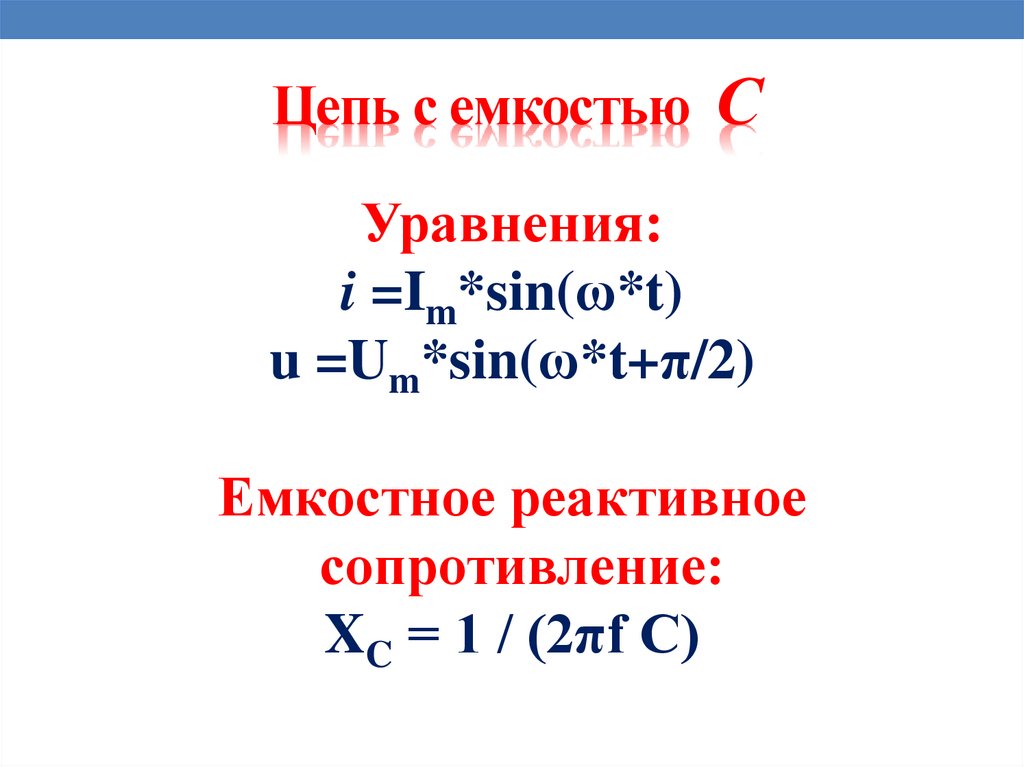

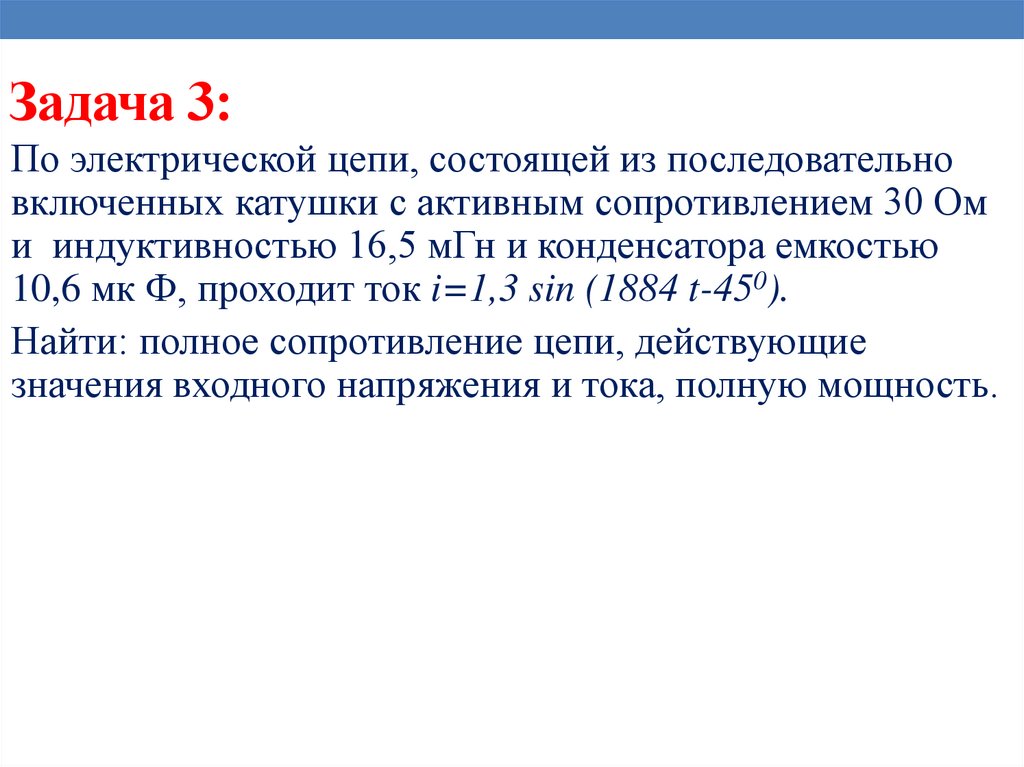

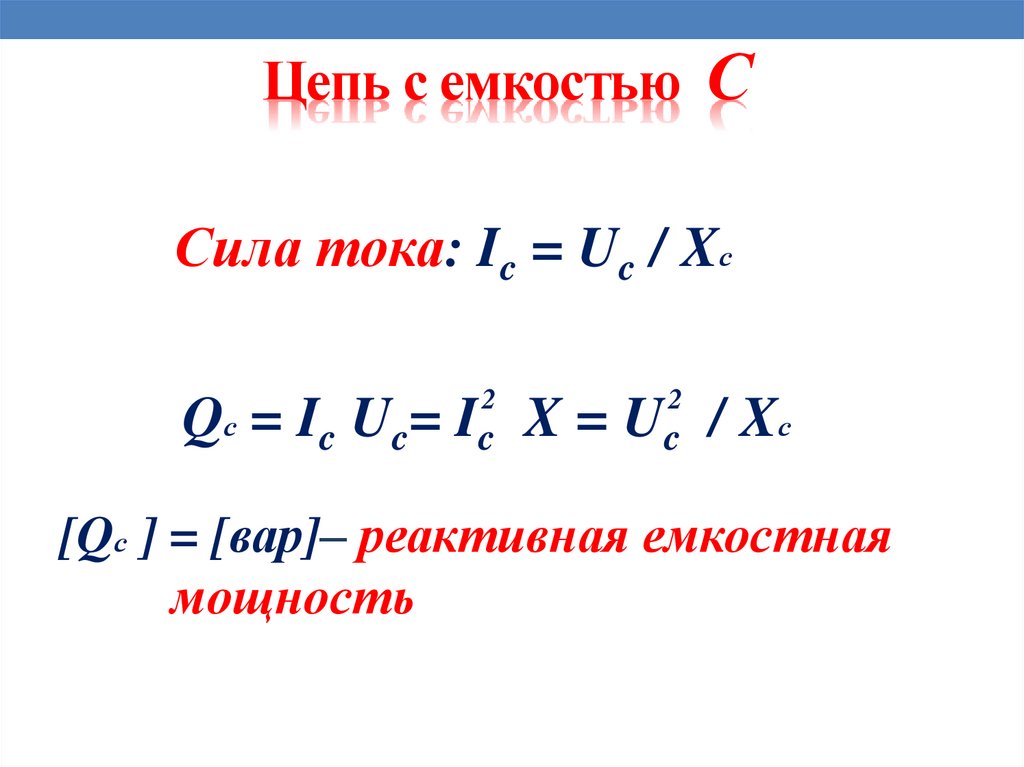

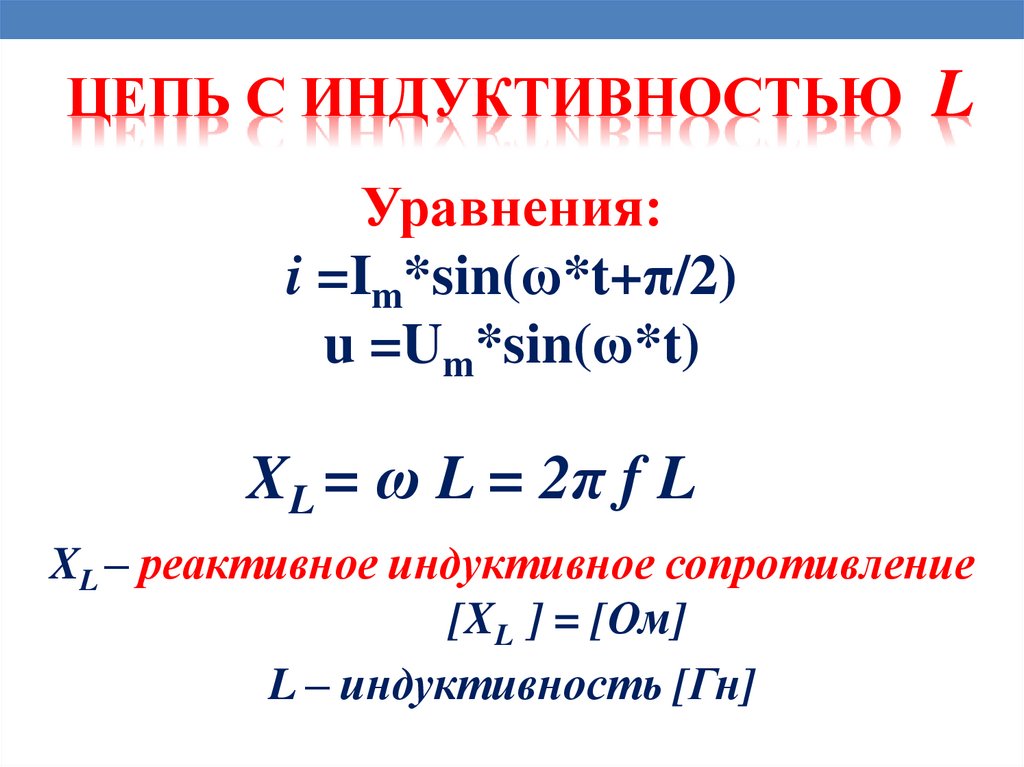

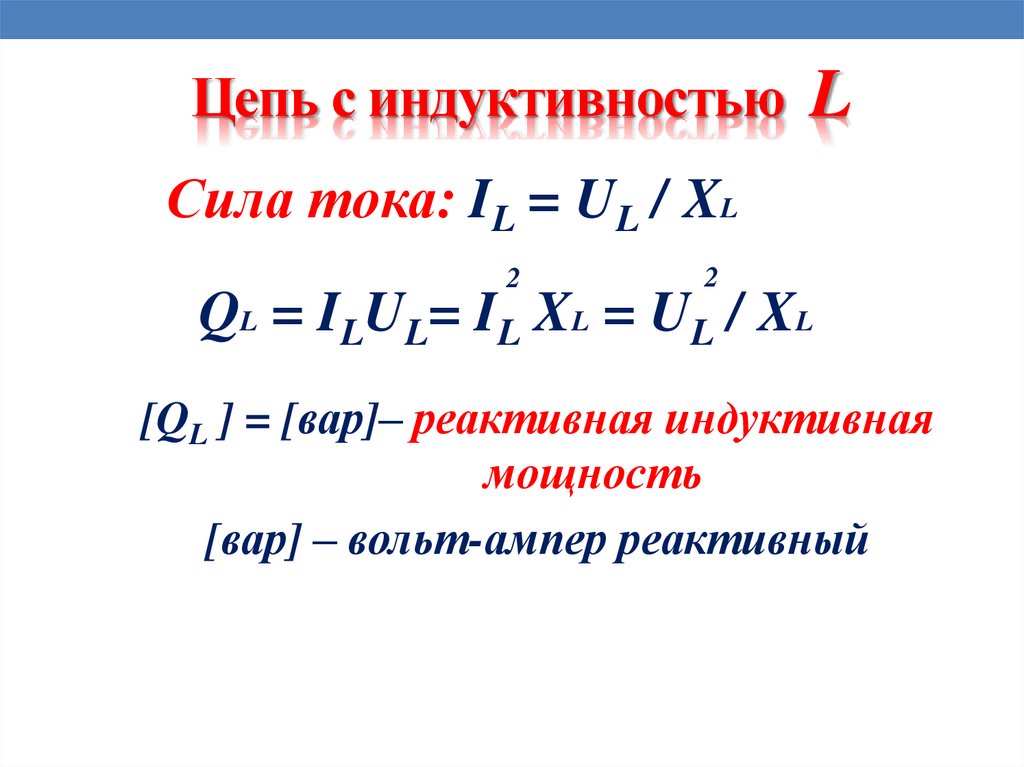

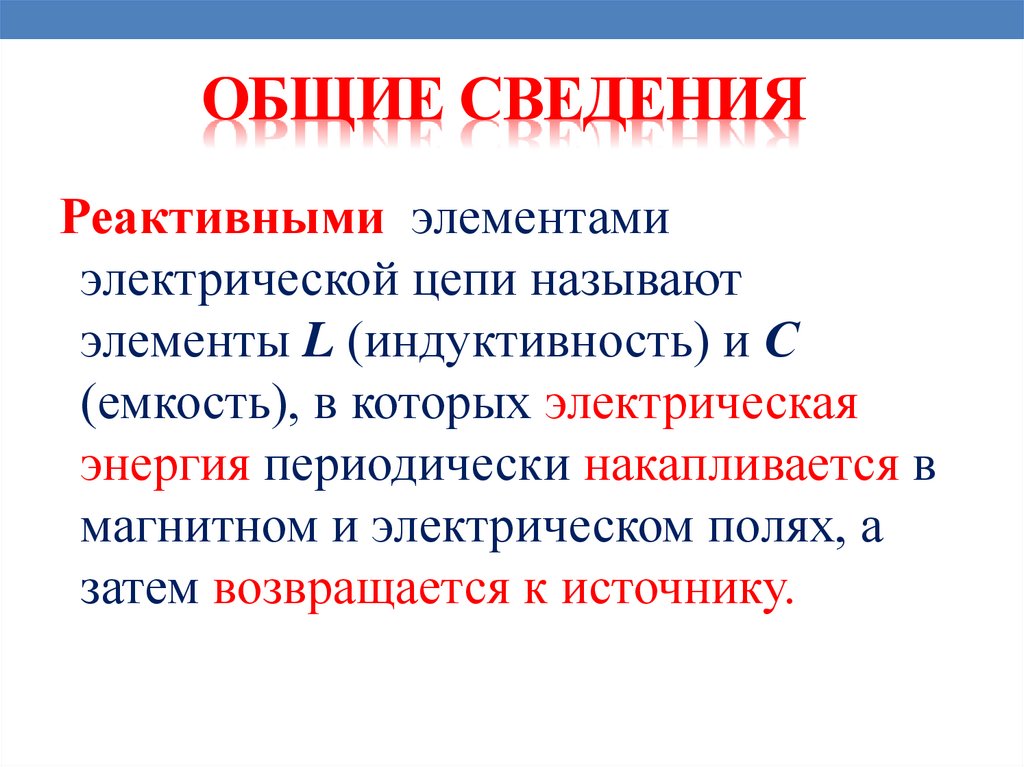

Действующее значение переменного тока - это
среднеквадратичное значение тока за период,
определяется по формуле:
