ИСО PSDM vs PreSTM_ПТС

1.

ПетроТрейс
Сервисиз
Обработка и интерпретация сейсморазведочных данных
Мордовоозерский, Равнинный и Рудневский участки недр
Интерпретационное сопровождение обработки
Анализ кубов PSDM и PreSTM (с постобработкой)
Москва – 2025

2.

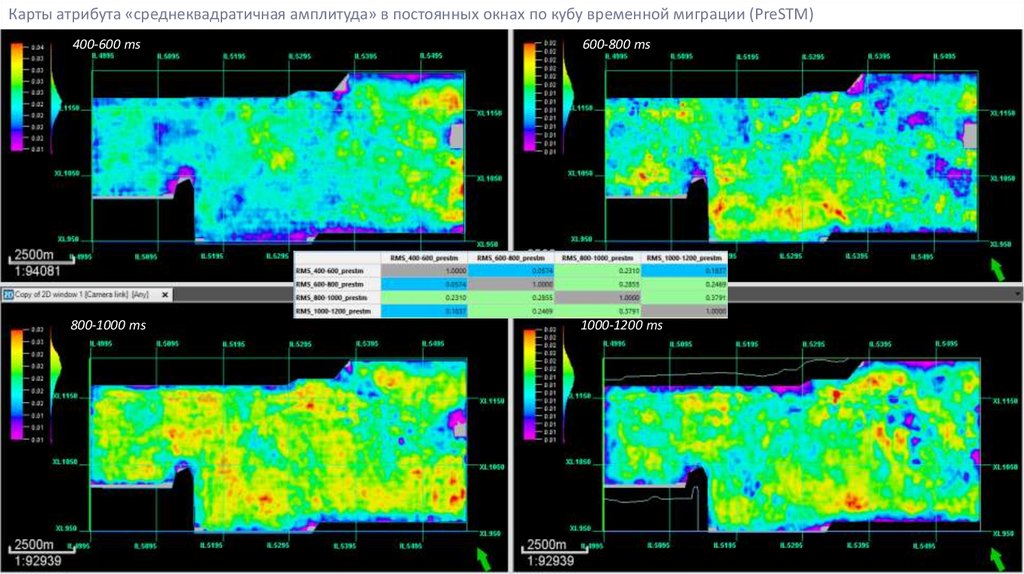

Карты атрибута «среднеквадратичная амплитуда» в постоянных окнах по кубу временной миграции (PreSTM)
400-600 ms
600-800 ms
800-1000 ms
1000-1200 ms

3.

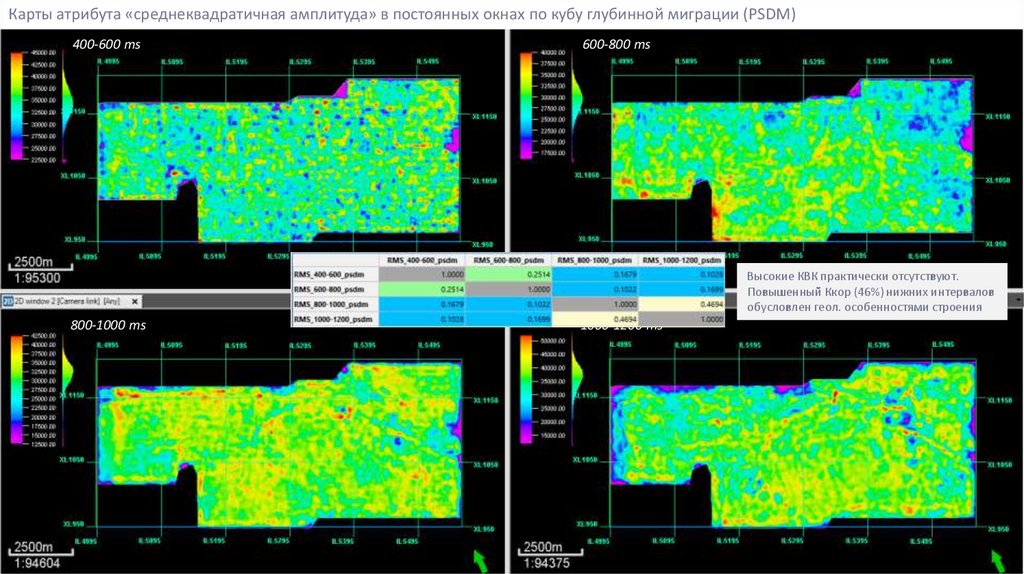

Карты атрибута «среднеквадратичная амплитуда» в постоянных окнах по кубу глубинной миграции (PSDM)
400-600 ms
600-800 ms
Высокие КВК практически отсутствуют.
Повышенный Ккор (46%) нижних интервалов
обусловлен геол. особенностями строения
800-1000 ms
1000-1200 ms

4.

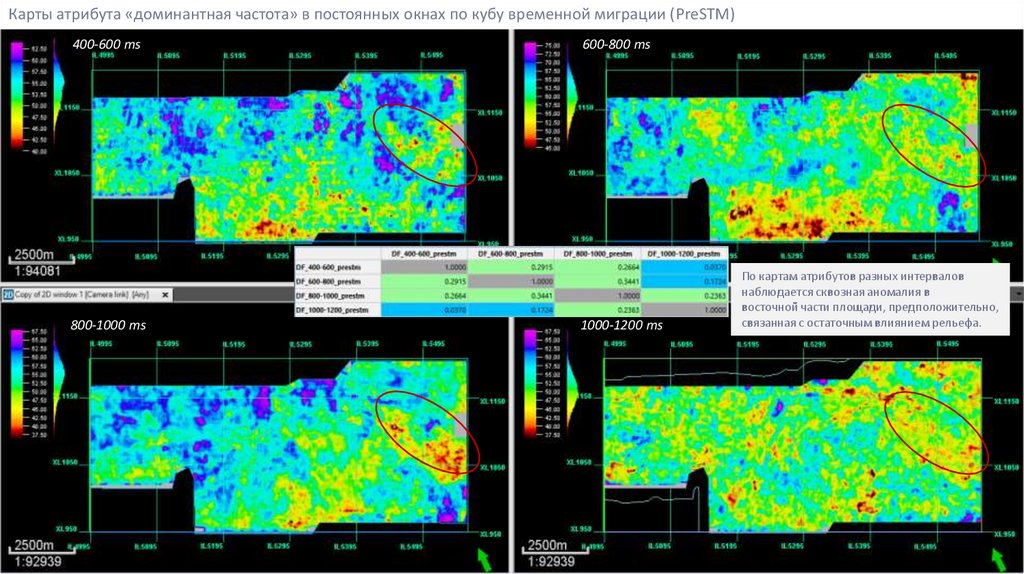

Карты атрибута «доминантная частота» в постоянных окнах по кубу временной миграции (PreSTM)
400-600 ms
800-1000 ms
600-800 ms
1000-1200 ms
По картам атрибутов разных интервалов
наблюдается сквозная аномалия в
восточной части площади, предположительно,
связанная с остаточным влиянием рельефа.

5.

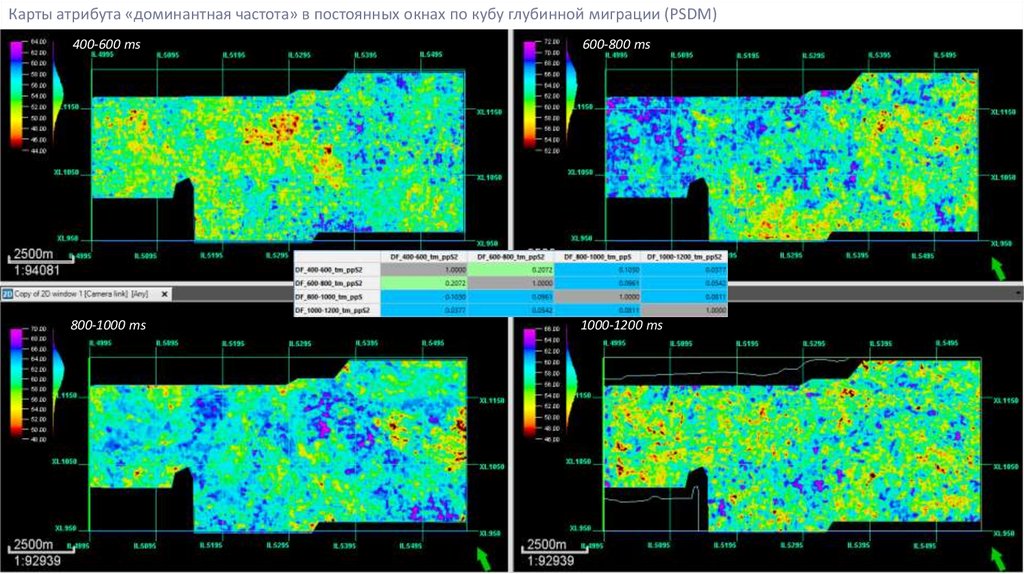

Карты атрибута «доминантная частота» в постоянных окнах по кубу глубинной миграции (PSDM)
400-600 ms
600-800 ms
800-1000 ms
1000-1200 ms

6.

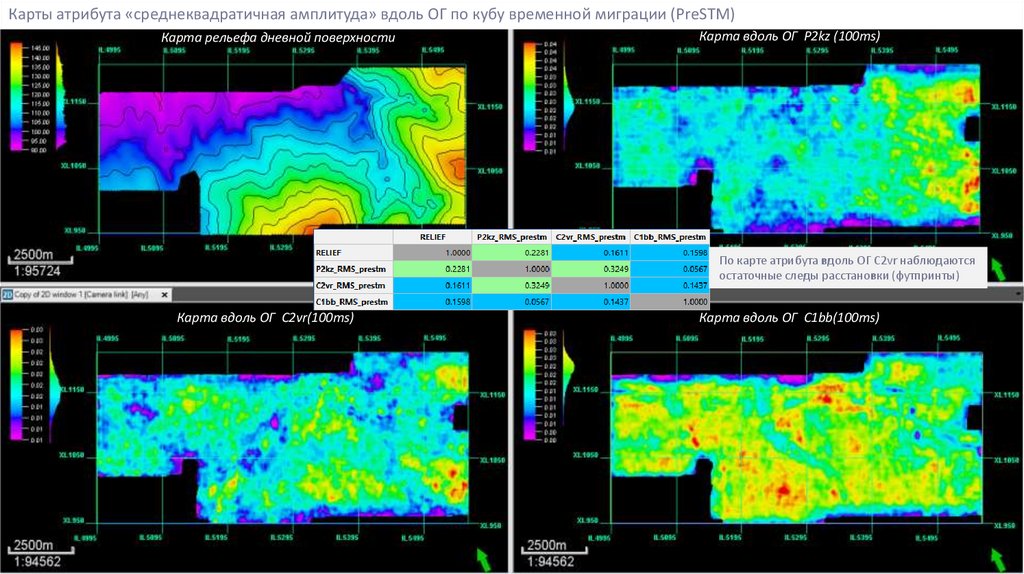

Карты атрибута «среднеквадратичная амплитуда» вдоль ОГ по кубу временной миграции (PreSTM)
Карта рельефа дневной поверхности
Карта вдоль ОГ P2kz (100ms)
По карте атрибута вдоль ОГ C2vr наблюдаются
остаточные следы расстановки (футпринты)
Карта вдоль ОГ C2vr(100ms)
Карта вдоль ОГ C1bb(100ms)

7.

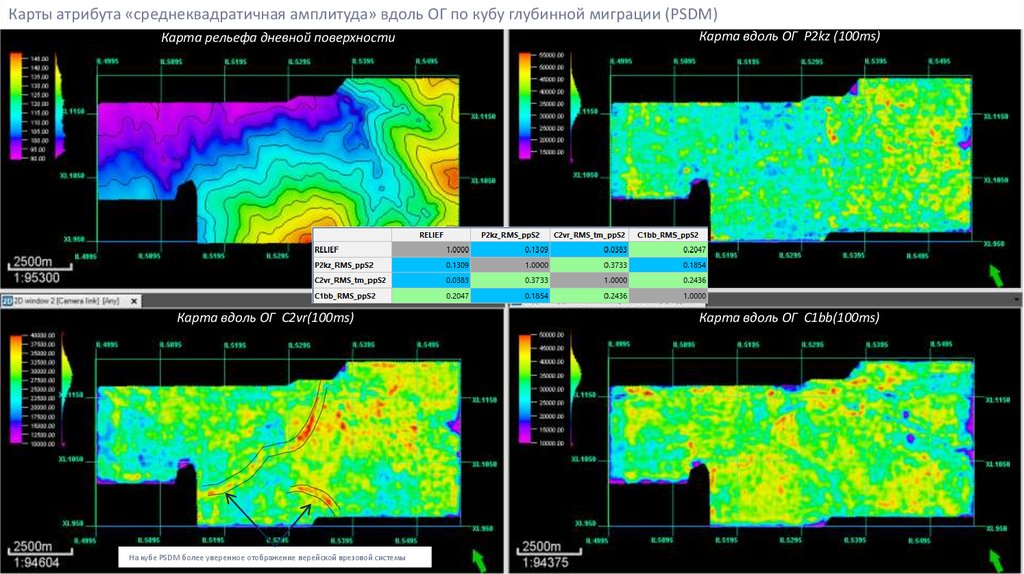

Карты атрибута «среднеквадратичная амплитуда» вдоль ОГ по кубу глубинной миграции (PSDM)
Карта рельефа дневной поверхности
Карта вдоль ОГ C2vr(100ms)
На кубе PSDM более уверенное отображение верейской врезовой системы
Карта вдоль ОГ P2kz (100ms)
Карта вдоль ОГ C1bb(100ms)

8.

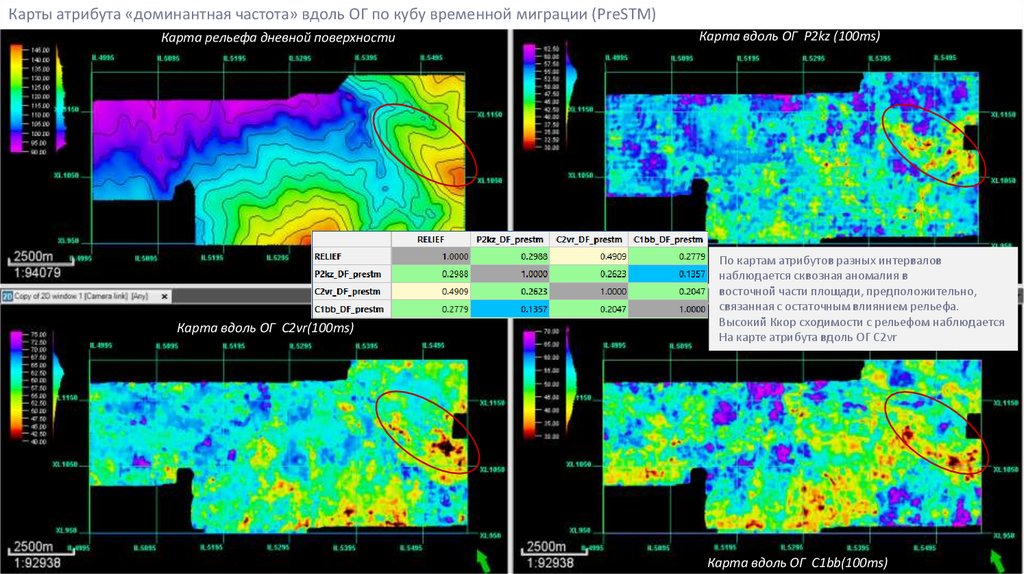

Карты атрибута «доминантная частота» вдоль ОГ по кубу временной миграции (PreSTM)
Карта рельефа дневной поверхности
Карта вдоль ОГ C2vr(100ms)
Карта вдоль ОГ P2kz (100ms)
По картам атрибутов разных интервалов
наблюдается сквозная аномалия в
восточной части площади, предположительно,
связанная с остаточным влиянием рельефа.
Высокий Ккор сходимости с рельефом наблюдается
На карте атрибута вдоль ОГ C2vr
Карта вдоль ОГ C1bb(100ms)

9.

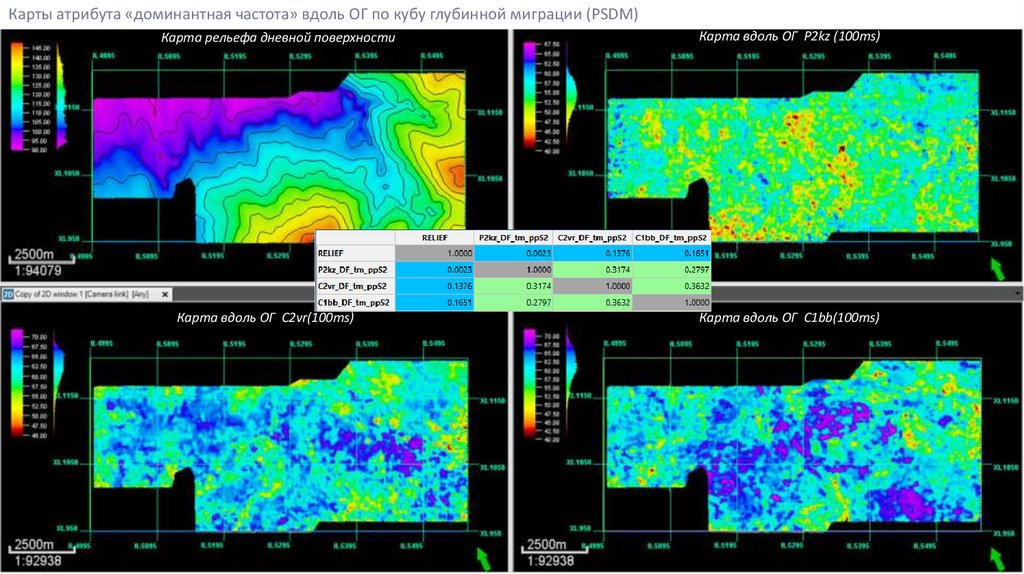

Карты атрибута «доминантная частота» вдоль ОГ по кубу глубинной миграции (PSDM)
Карта рельефа дневной поверхности
Карта вдоль ОГ C2vr(100ms)
Карта вдоль ОГ P2kz (100ms)
Карта вдоль ОГ C1bb(100ms)

10.

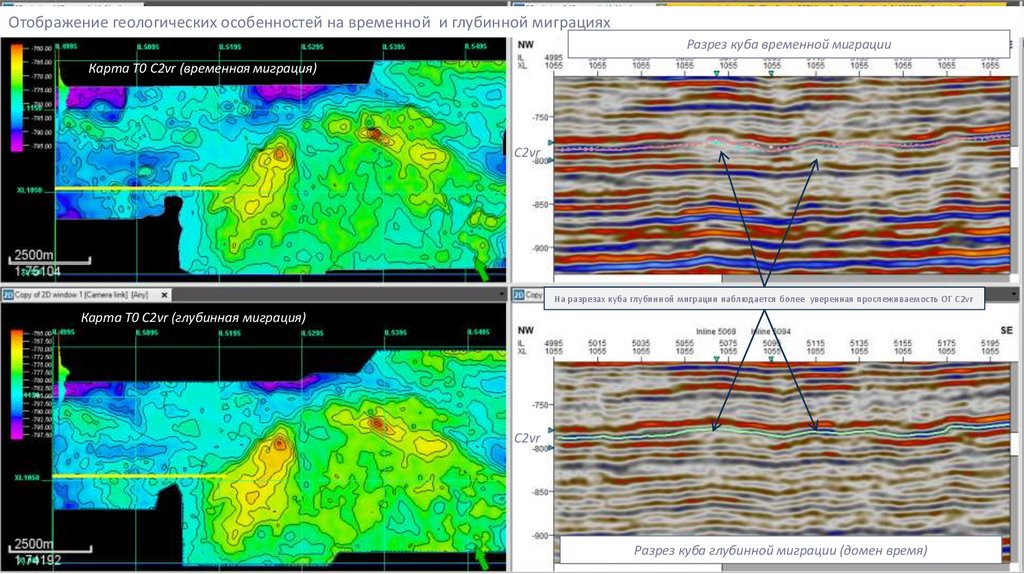

Отображение геологических особенностей на временной и глубинной миграциях
Разрез куба временной миграции
Карта Т0 C2vr (временная миграция)
C2vr
На разрезах куба глубинной миграции наблюдается более уверенная прослеживаемость ОГ C2vr
Карта Т0 C2vr (глубинная миграция)
C2vr
Разрез куба глубинной миграции (домен время)

11.

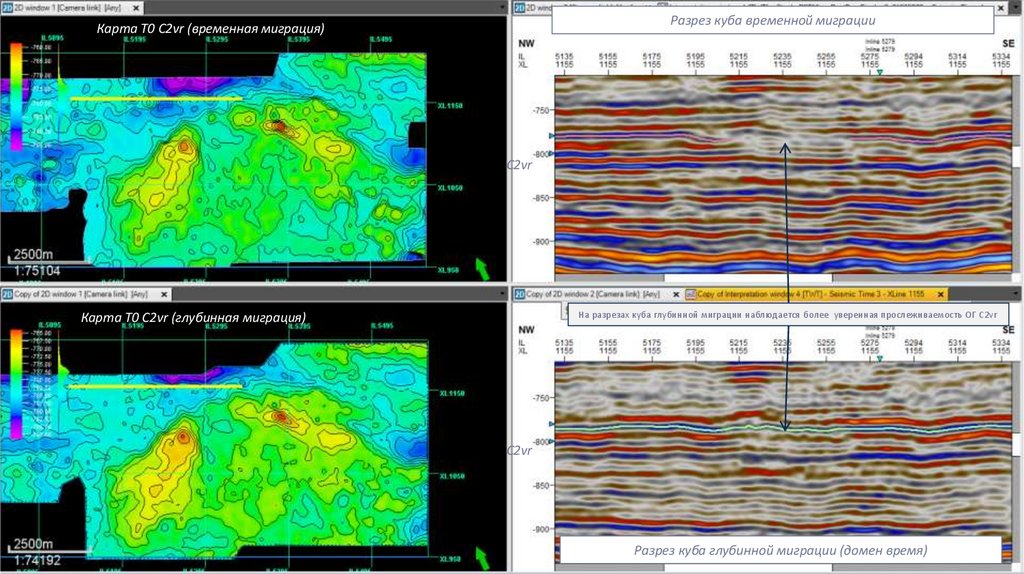

Разрез куба временной миграции
Карта Т0 C2vr (временная миграция)
C2vr
На разрезах куба глубинной миграции наблюдается более уверенная прослеживаемость ОГ C2vr
Карта Т0 C2vr (глубинная миграция)
C2vr
Разрез куба глубинной миграции (домен время)

12.

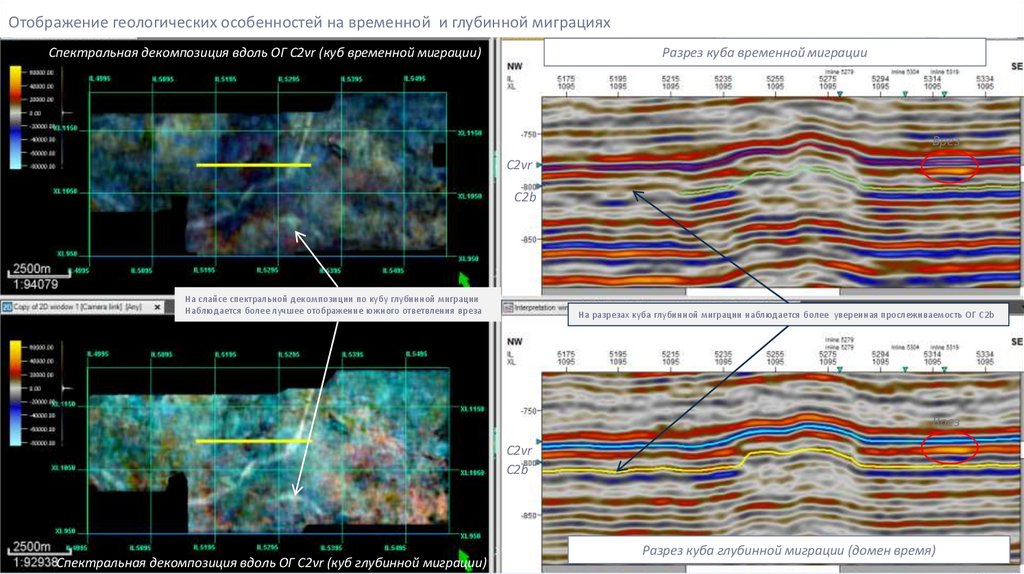

Отображение геологических особенностей на временной и глубинной миграциях
Спектральная декомпозиция вдоль ОГ C2vr (куб временной миграции)
Разрез куба временной миграции
Врез
C2vr
C2b
На слайсе спектральной декомпозиции по кубу глубинной миграции
Наблюдается более лучшее отображение южного ответвления вреза
На разрезах куба глубинной миграции наблюдается более уверенная прослеживаемость ОГ C2b
Врез
C2vr
C2b
Спектральная декомпозиция вдоль ОГ C2vr (куб глубинной миграции)
Разрез куба глубинной миграции (домен время)

13.

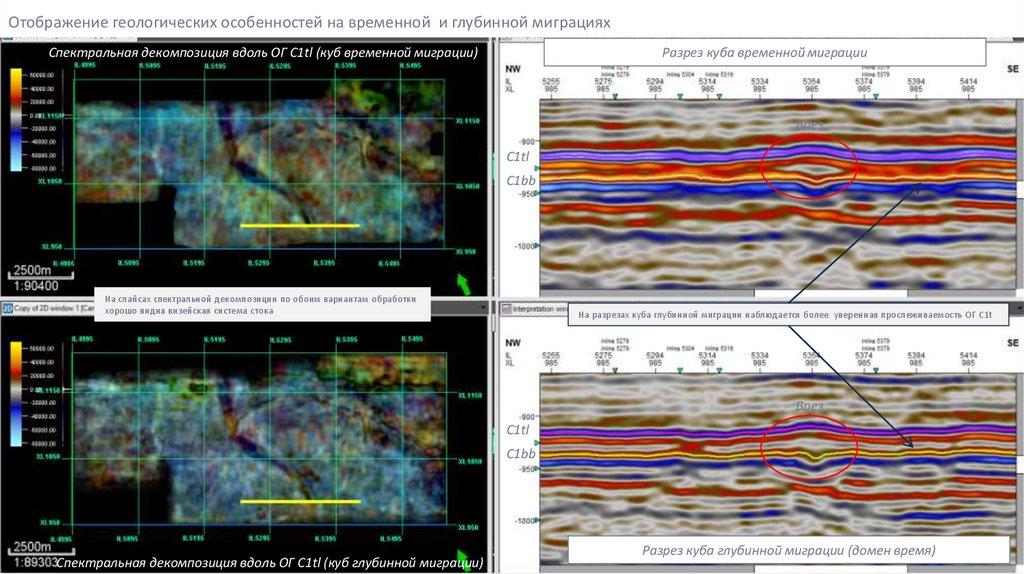

Отображение геологических особенностей на временной и глубинной миграциях
Спектральная декомпозиция вдоль ОГ C1tl (куб временной миграции)
Разрез куба временной миграции
Врез
C1tl
C1bb
На слайсах спектральной декомпозиции по обоим вариантам обработки
хорошо видна визейская система стока
На разрезах куба глубинной миграции наблюдается более уверенная прослеживаемость ОГ C1t
Врез
C1tl
C1bb
Спектральная декомпозиция вдоль ОГ C1tl (куб глубинной миграции)
Разрез куба глубинной миграции (домен время)

14.

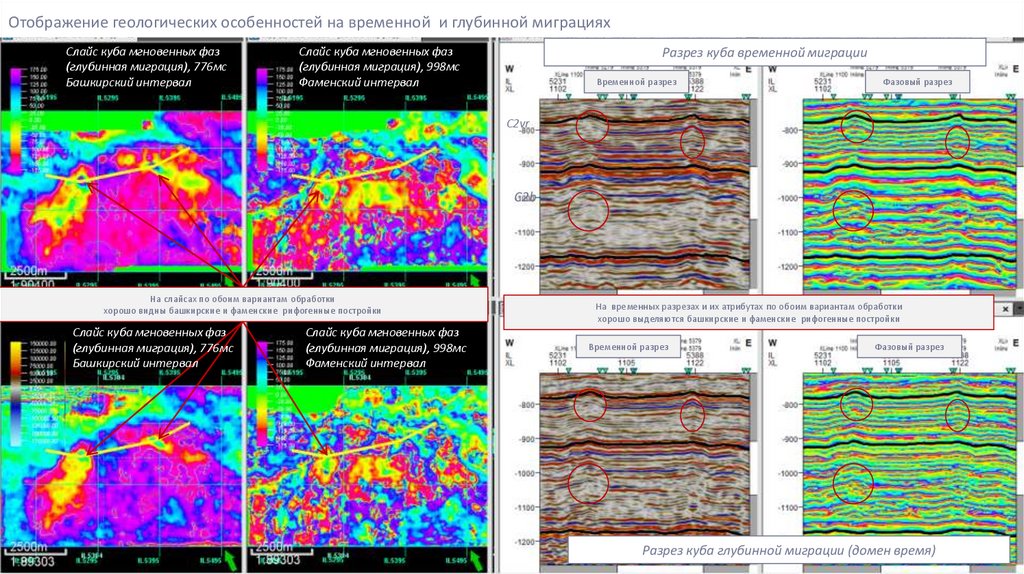

Отображение геологических особенностей на временной и глубинной миграциях
Слайс куба мгновенных фаз
(глубинная миграция), 776мс
Башкирский интервал
Слайс куба мгновенных фаз
(глубинная миграция), 998мс
Фаменский интервал
Разрез куба временной миграции
Временной разрез
Фазовый разрез
C2vr
C2b
На слайсах по обоим вариантам обработки
хорошо видны башкирские и фаменские рифогенные постройки
Слайс куба мгновенных фаз
(глубинная миграция), 776мс
Башкирский интервал
Слайс куба мгновенных фаз
(глубинная миграция), 998мс
Фаменский интервал
На временных разрезах и их атрибутах по обоим вариантам обработки
хорошо выделяются башкирские и фаменские рифогенные постройки
Временной разрез
Фазовый разрез
Разрез куба глубинной миграции (домен время)

15.

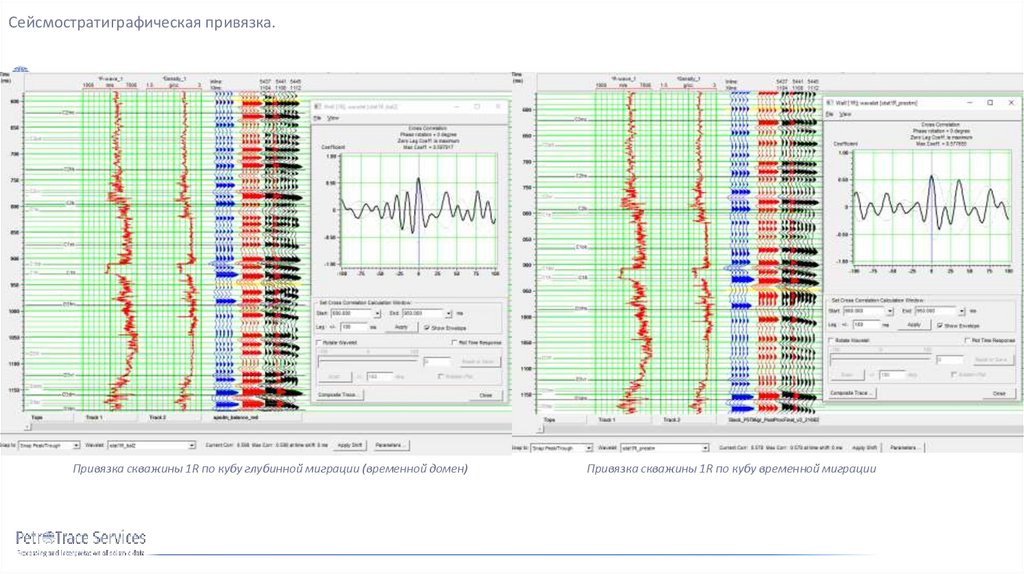

Сейсмостратиграфическая привязка.
Привязка скважины 1R по кубу глубинной миграции (временной домен)
Привязка скважины 1R по кубу временной миграции

16.

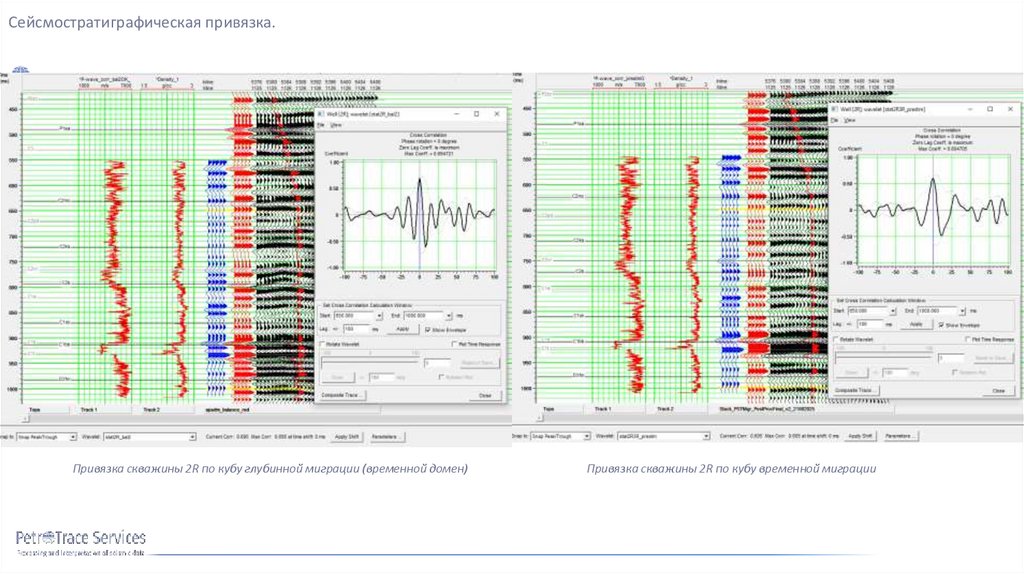

Сейсмостратиграфическая привязка.
Привязка скважины 2R по кубу глубинной миграции (временной домен)
Привязка скважины 2R по кубу временной миграции

17.

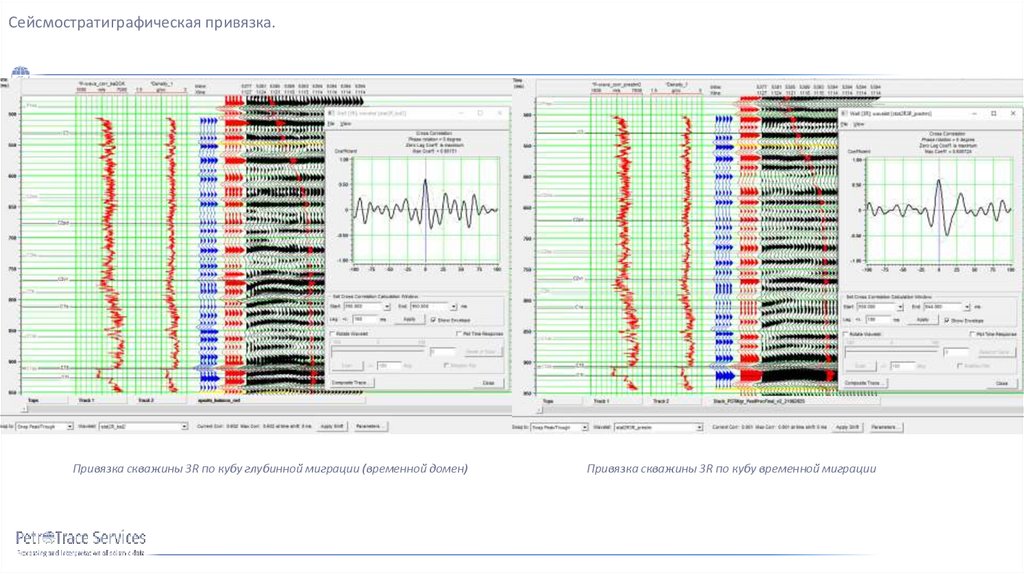

Сейсмостратиграфическая привязка.
Привязка скважины 3R по кубу глубинной миграции (временной домен)
Привязка скважины 3R по кубу временной миграции

18.

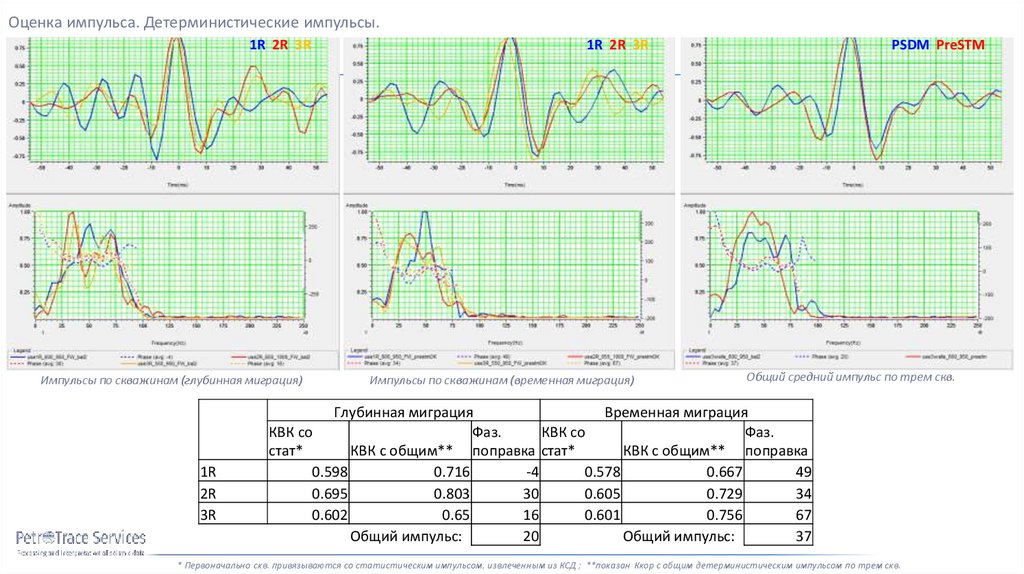

Оценка импульса. Детерминистические импульсы.
1R 2R 3R
Импульсы по скважинам (глубинная миграция)
1R
2R
3R
1R 2R 3R
Импульсы по скважинам (временная миграция)
PSDM PreSTM
Общий средний импульс по трем скв.
Глубинная миграция
Временная миграция
КВК со
Фаз.
КВК со
Фаз.
стат*
КВК с общим** поправка стат*
КВК с общим** поправка
0.598
0.716
-4
0.578
0.667
49
0.695
0.803
30
0.605
0.729
34
0.602
0.65
16
0.601
0.756
67
Общий импульс:
20
Общий импульс:
37
* Первоначально скв. привязываются со статистическим импульсом, извлеченным из КСД ; **показан Ккор с общим детерминистическим импульсом по трем скв.

19.

Выводы
• Влияние остаточных следов расстановки (футпринтов) на целевые интервалы по кубу глубинной миграции не
наблюдается. По кубу временной миграции наблюдается влияние на уровне ОГ C2vr (слайд 6).
• На кубе после временной миграции по картам атрибутов как в постоянных окнах так и вдоль ОГ (особенно)
наблюдаются сквозные частотные аномалии (слайд 4 и 8). По кубу глубинной миграции сквозных аномалий
Не наблюдается. Сквозные аномалии могут негативно сказаться на качестве получаемых атрибутных карт и,
соответственно, на качестве прогноза ФЕС.
• Выявление геологических особенностей возможно по обоим модификациям КСД. Стоит отметить более лучшую
визуализацию отражающих горизонтов на кубе после глубинной миграции, что позволит пройти дополнительные
горизонты в помощь атрибутному анализу.
• Выполнена оценка импульса по трём скважинам Рудневского месторождения. По полученным данным можно
отметить стабильную форму импульса и характер АЧХ извлеченных импульсов обоих модификаций КСД. Однако,
ввиду неравномерного расположения скважин по площади, однозначно оценить импульс не представляется возможным.
• По совокупности всех данных, полученных в результате анализа, рекомендуется использовать в динамической интерпретации
куб глубинной миграции во временном домене. Использование глубинного домена рекомендуется только для кинематической
интерпретации, ввиду того факта, что преобразование данных из временной области в глубинную приводит к вертикальному
растяжению сейсмического сигнала.

20.

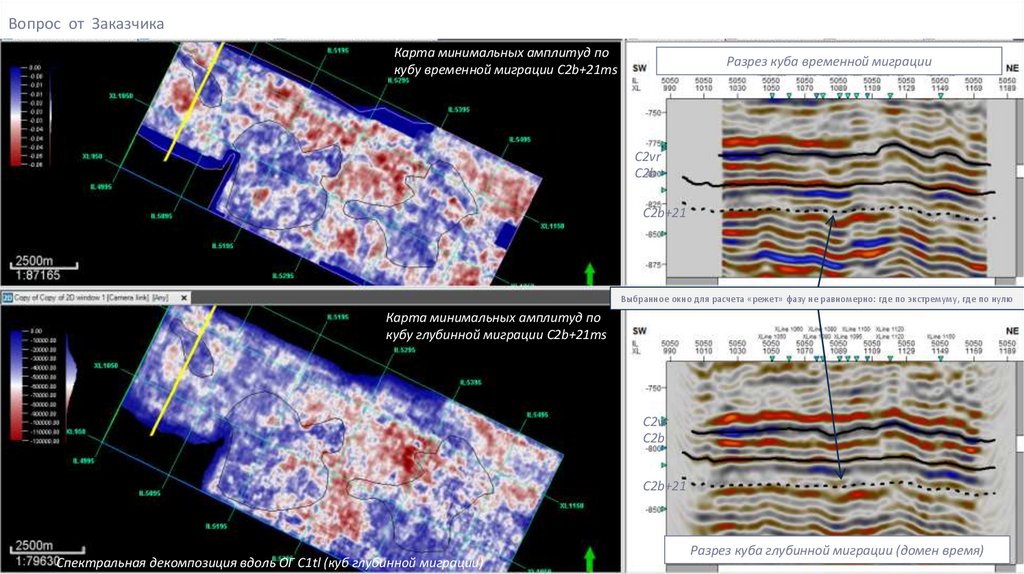

Вопрос от Заказчика
Карта минимальных амплитуд по
кубу временной миграции C2b+21ms
Разрез куба временной миграции
C2vr
C2b
C2b+21
Выбранное окно для расчета «режет» фазу не равномерно: где по экстремуму, где по нулю
Карта минимальных амплитуд по
кубу глубинной миграции C2b+21ms
C2vr
C2b
C2b+21
Спектральная декомпозиция вдоль ОГ C1tl (куб глубинной миграции)
Разрез куба глубинной миграции (домен время)

21.

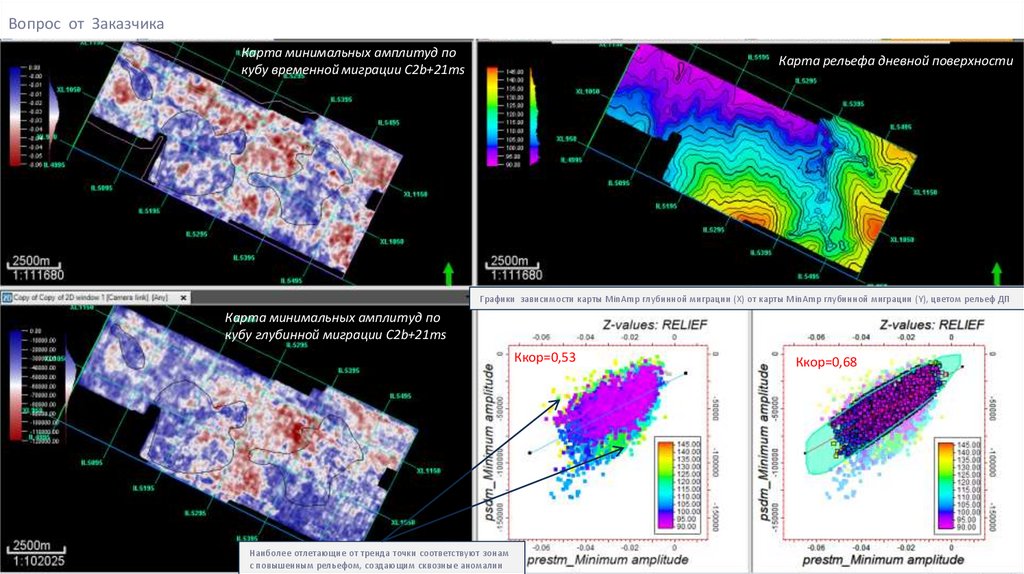

Вопрос от Заказчика
Карта минимальных амплитуд по
кубу временной миграции C2b+21ms
Карта рельефа дневной поверхности
Графики зависимости карты MinAmp глубинной миграции (X) от карты MinAmp глубинной миграции (Y), цветом рельеф ДП
Карта минимальных амплитуд по
кубу глубинной миграции C2b+21ms
Ккор=0,53
Наиболее отлетающие от тренда точки соответствуют зонам
с повышенным рельефом, создающим сквозные аномалии
Ккор=0,68
