Вопросы картирования Ачимовской толщи по данным сейсморазведки МОГТ

1.

Вопросы картирования ачимовской
толщи по данным сейсморазведки
МОГТ
1
Авторы: Сподобаев А.А., Горбунов С.А., Нежданов А.А.

2.

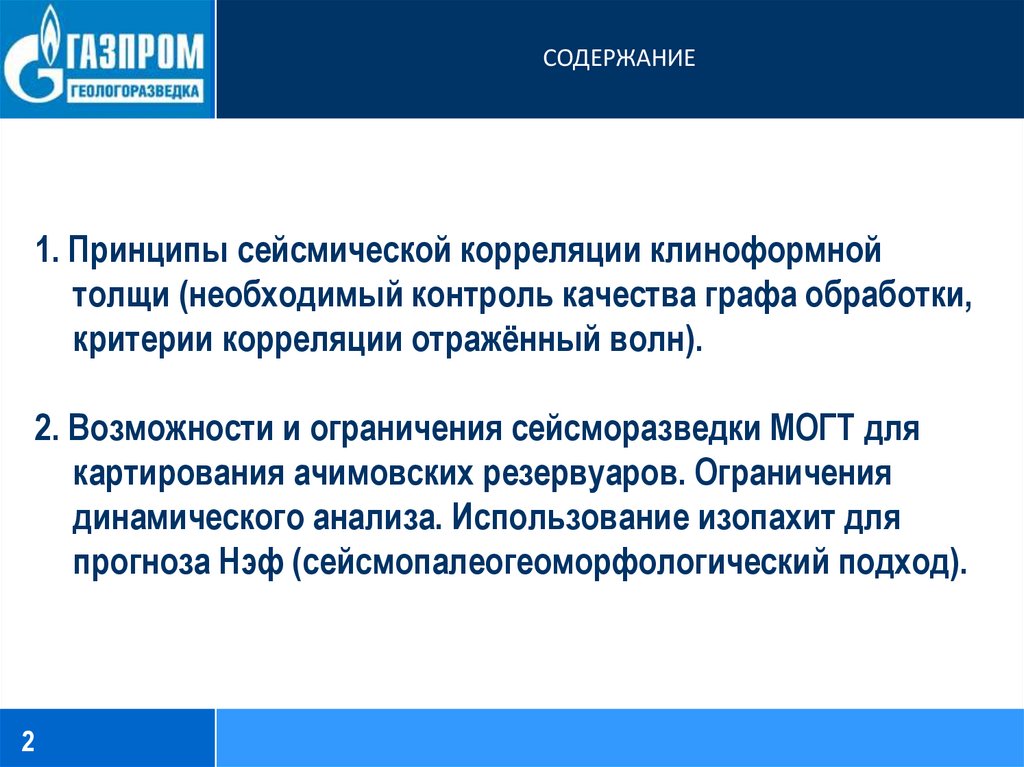

СОДЕРЖАНИЕ
1. Принципы сейсмической корреляции клиноформной
толщи (необходимый контроль качества графа обработки,
критерии корреляции отражённый волн).
2. Возможности и ограничения сейсморазведки МОГТ для
картирования ачимовских резервуаров. Ограничения
динамического анализа. Использование изопахит для
прогноза Нэф (сейсмопалеогеоморфологический подход).
2

3.

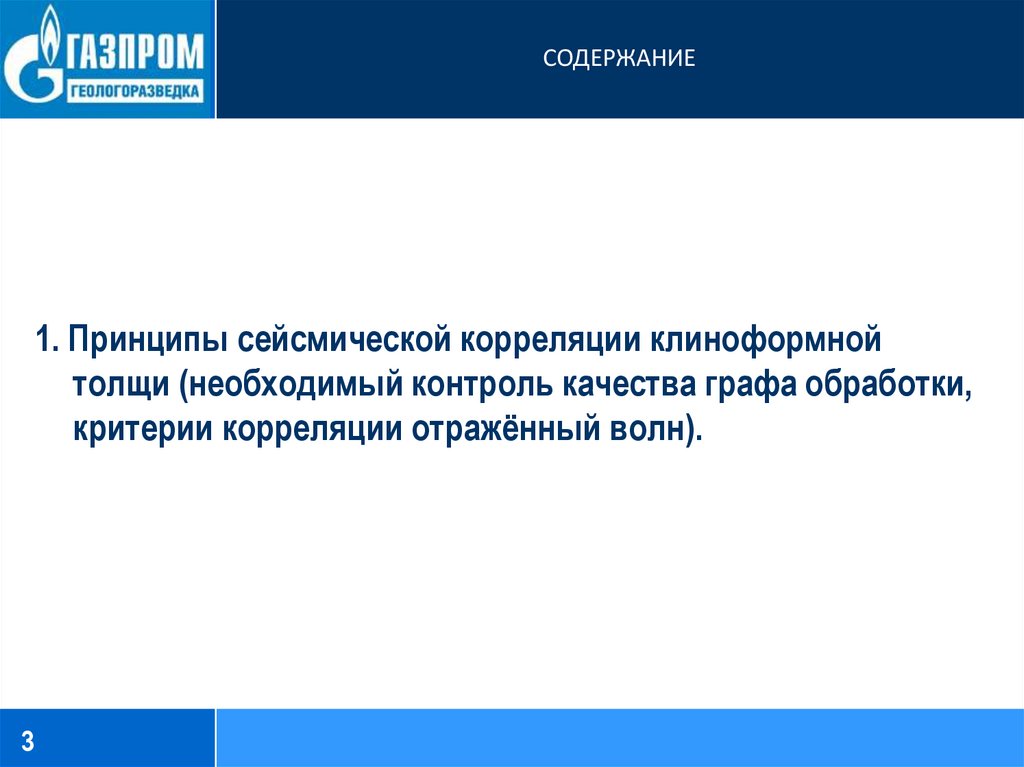

СОДЕРЖАНИЕ
1. Принципы сейсмической корреляции клиноформной
толщи (необходимый контроль качества графа обработки,
критерии корреляции отражённый волн).
3

4.

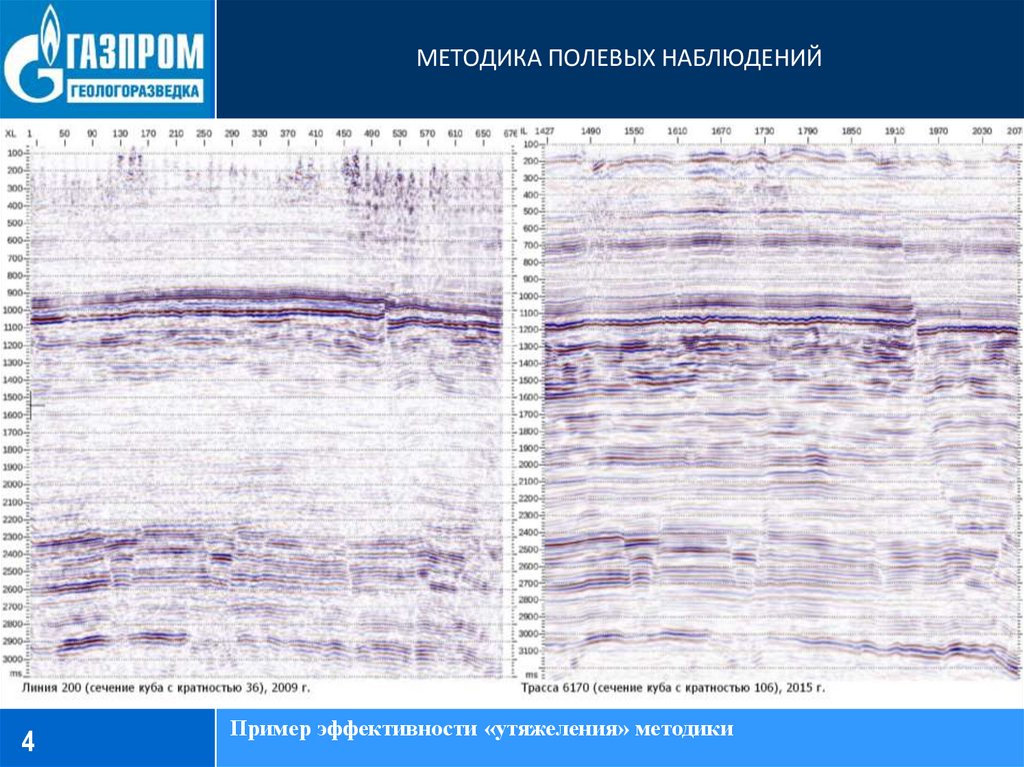

МЕТОДИКА ПОЛЕВЫХ НАБЛЮДЕНИЙ
4

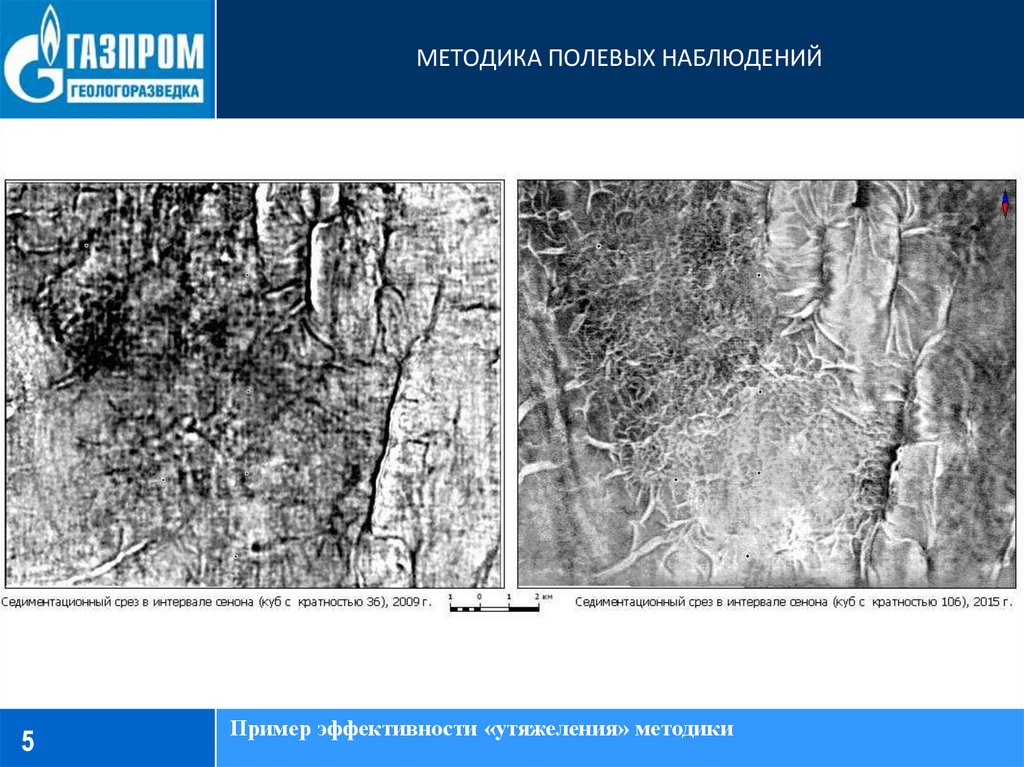

Пример эффективности «утяжеления» методики

5.

МЕТОДИКА ПОЛЕВЫХ НАБЛЮДЕНИЙ
5
Пример эффективности «утяжеления» методики

6.

ОБРАБОТКА СЕЙСМИЧЕСКИХ ДАННЫХ
Фрагмент разреза в
интервале
ачимовской толщи
Фрагмент разреза в
интервале
ачимовской толщи
(с дополнительной
фильтрацией)
6
Анализ качества сейсмического куба должен осуществляться не только по
вертикальным сечениям …

7.

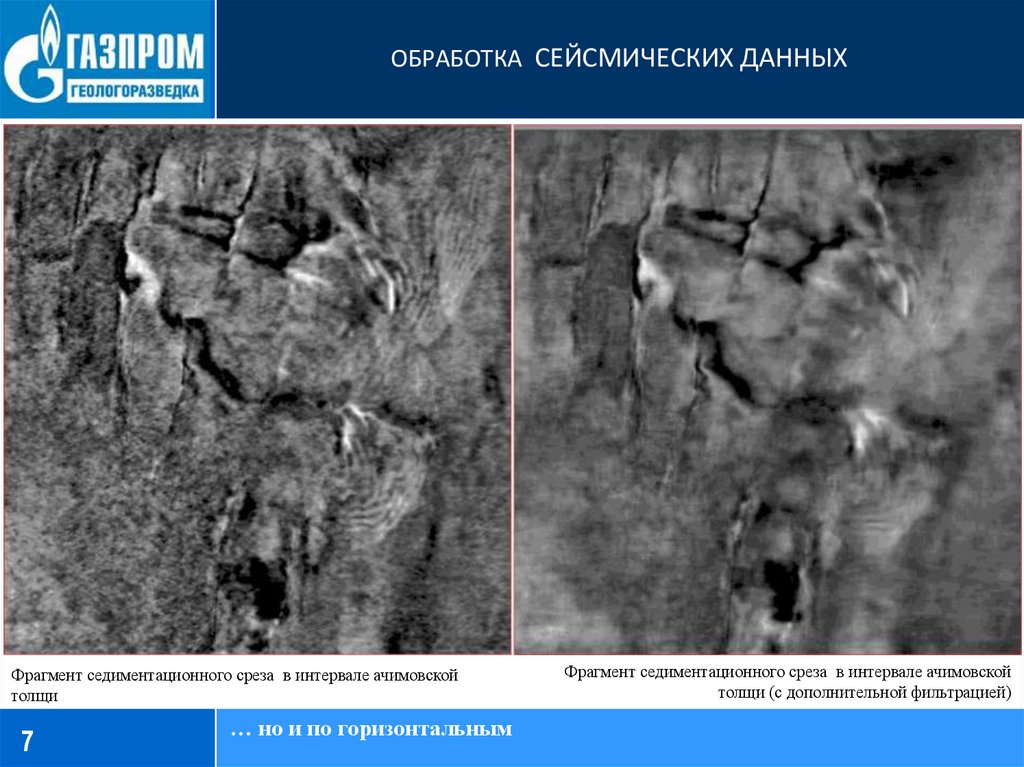

ОБРАБОТКА СЕЙСМИЧЕСКИХ ДАННЫХ
Фрагмент седиментационного среза в интервале ачимовской
толщи
7
… но и по горизонтальным
Фрагмент седиментационного среза в интервале ачимовской
толщи (с дополнительной фильтрацией)

8.

ОБРАБОТКА СЕЙСМИЧЕСКИХ ДАННЫХ
Сечение куба амплитуд на
времени 2450мс
(стандартный граф)
Сечение куба амплитуд на
времени 2450мс
(специальная обработка)
8
Критерием качества сейсмических кубов должно быть наличие
канальных фаций

9.

ОБРАБОТКА СЕЙСМИЧЕСКИХ ДАННЫХ
9

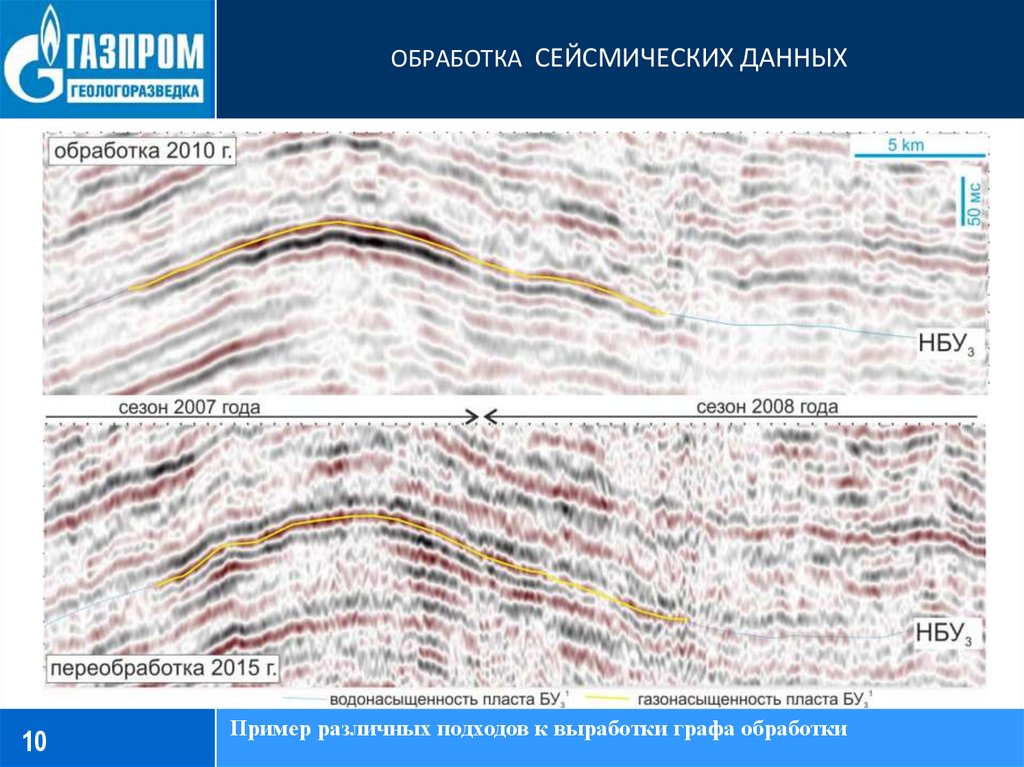

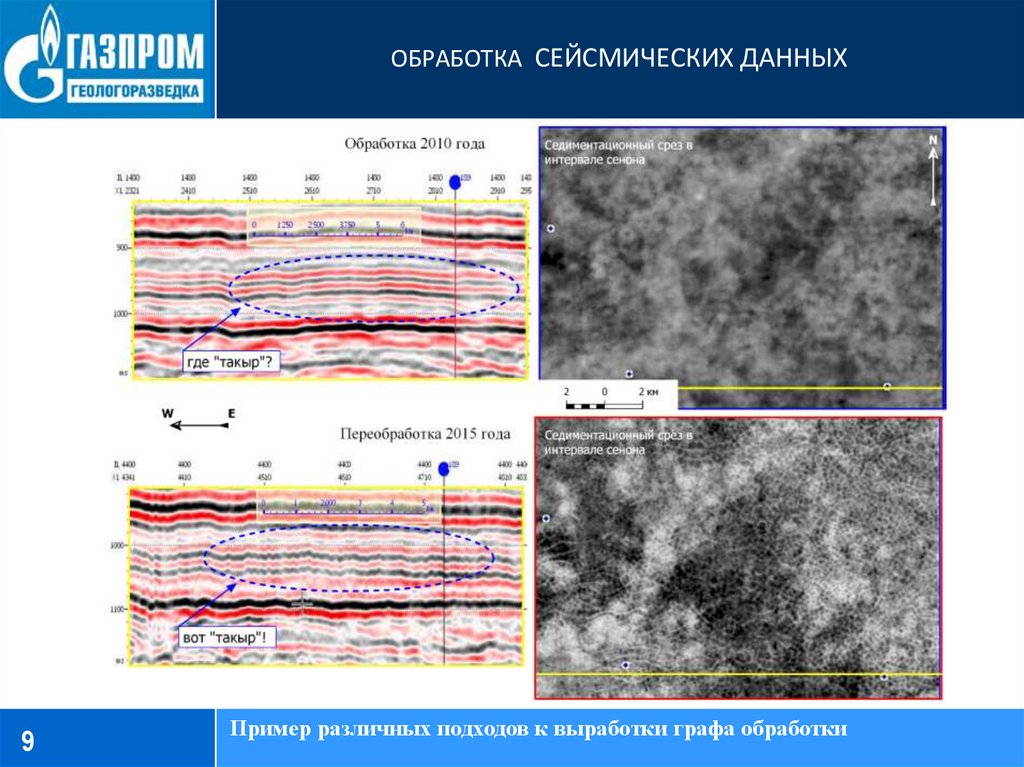

Пример различных подходов к выработки графа обработки

10.

ОБРАБОТКА СЕЙСМИЧЕСКИХ ДАННЫХ
10
Пример различных подходов к выработки графа обработки

11.

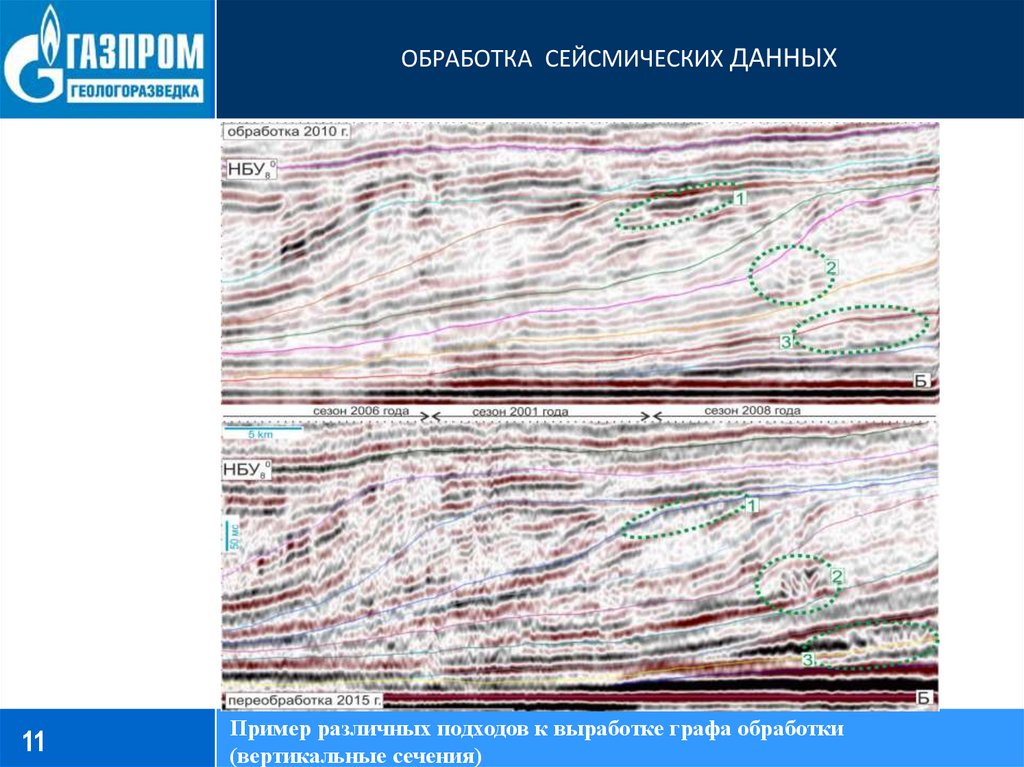

ОБРАБОТКА СЕЙСМИЧЕСКИХ ДАННЫХ
11
Пример различных подходов к выработке графа обработки
(вертикальные сечения)

12.

ОБРАБОТКА СЕЙСМИЧЕСКИХ ДАННЫХ
12
Пример различных подходов к выработке графа обработки
(седиментационные срезы)

13.

ОБРАБОТКА СЕЙСМИЧЕСКИХ ДАННЫХ
13
Пример различных подходов к выработки графа обработки
(седиментационные срезы)

14.

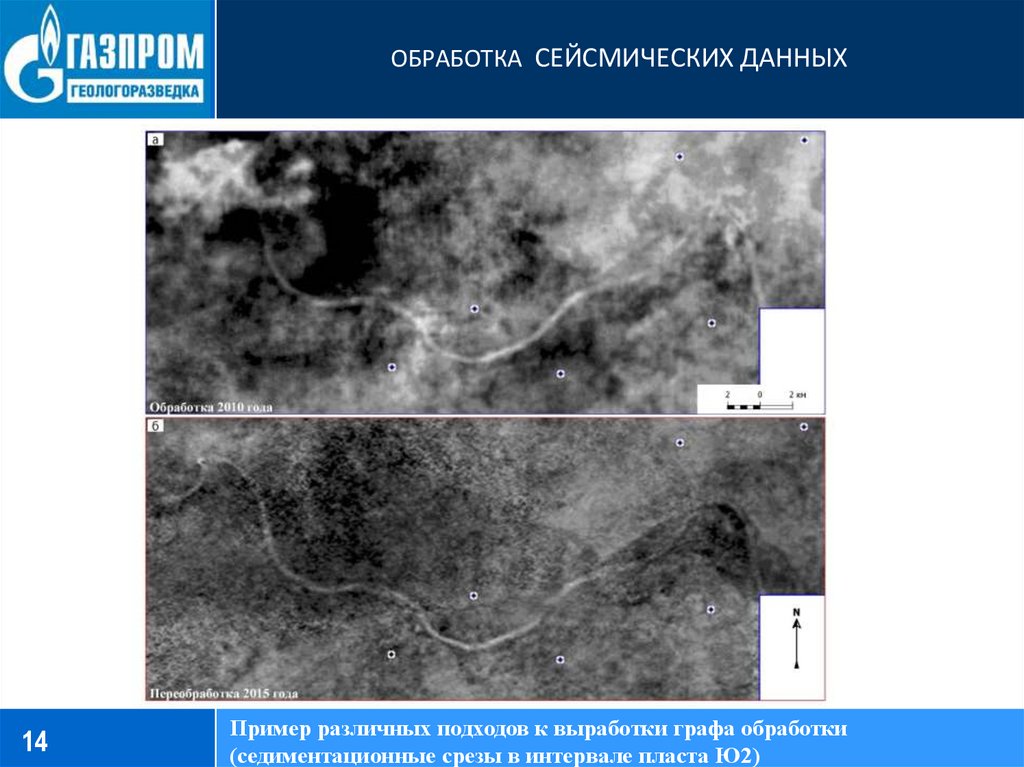

ОБРАБОТКА СЕЙСМИЧЕСКИХ ДАННЫХ
14
Пример различных подходов к выработки графа обработки
(седиментационные срезы в интервале пласта Ю2)

15.

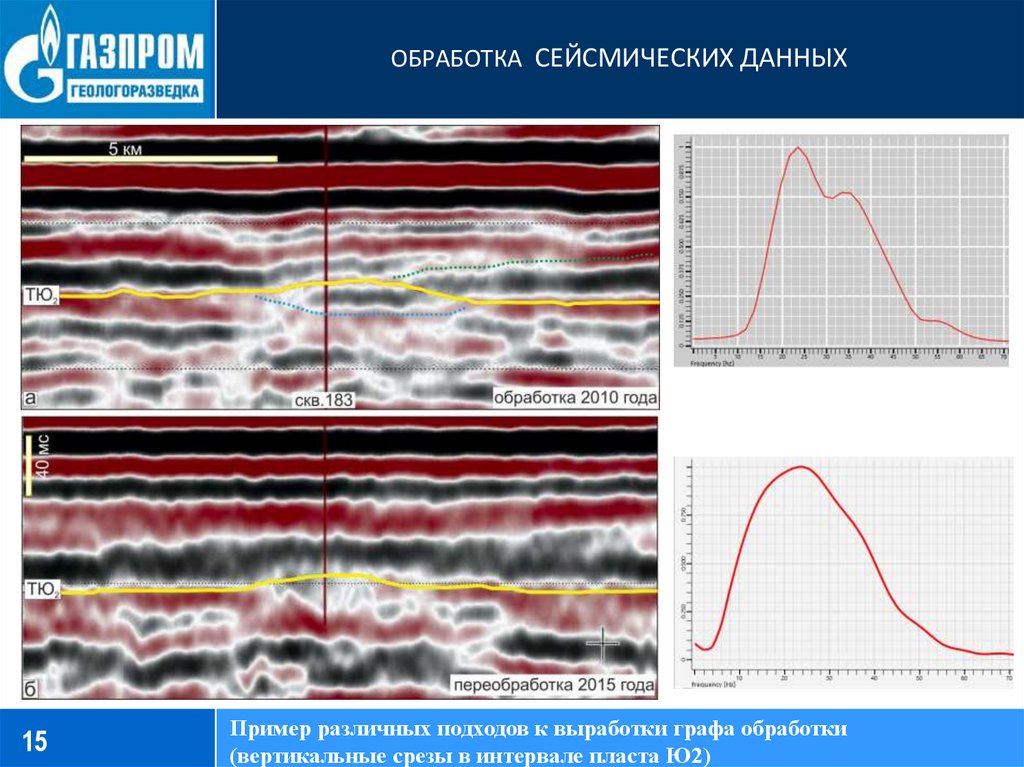

ОБРАБОТКА СЕЙСМИЧЕСКИХ ДАННЫХ
15
Пример различных подходов к выработки графа обработки
(вертикальные срезы в интервале пласта Ю2)

16.

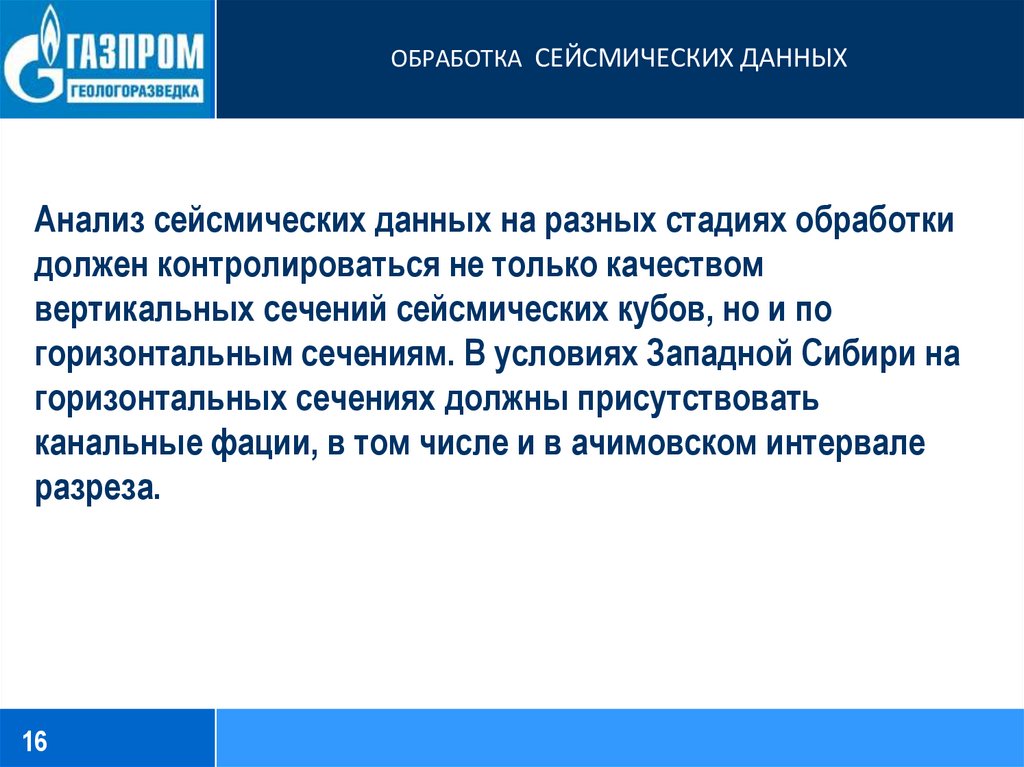

ОБРАБОТКА СЕЙСМИЧЕСКИХ ДАННЫХ
Анализ сейсмических данных на разных стадиях обработки
должен контролироваться не только качеством
вертикальных сечений сейсмических кубов, но и по
горизонтальным сечениям. В условиях Западной Сибири на
горизонтальных сечениях должны присутствовать
канальные фации, в том числе и в ачимовском интервале
разреза.
16

17.

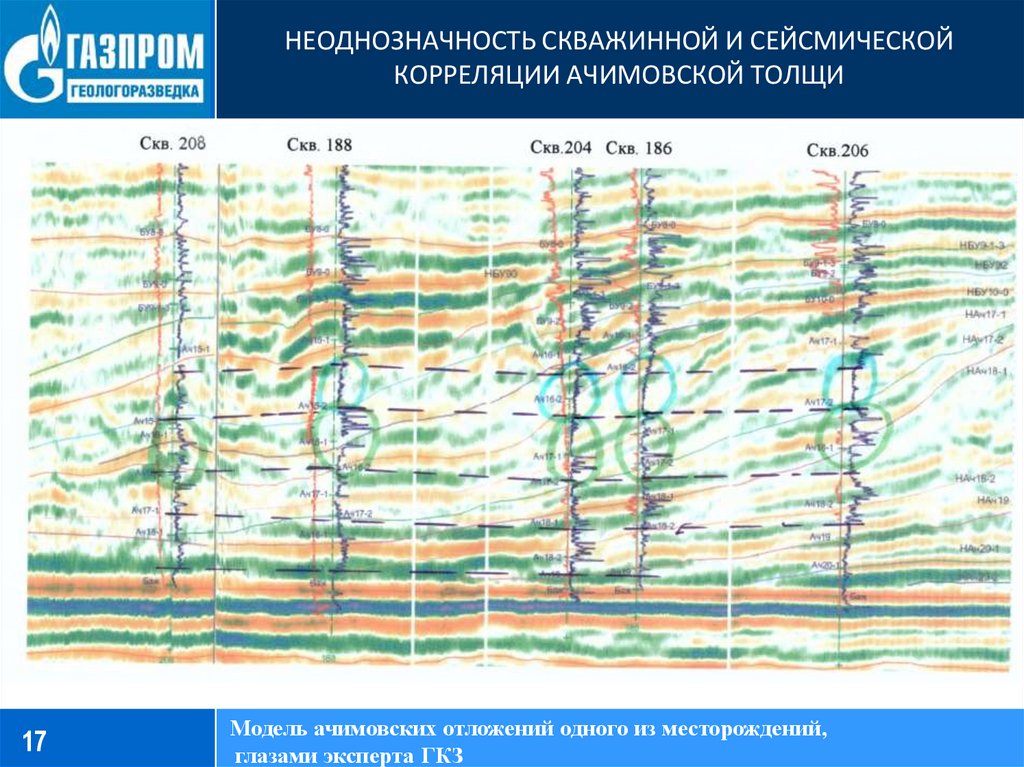

НЕОДНОЗНАЧНОСТЬ СКВАЖИННОЙ И СЕЙСМИЧЕСКОЙ
КОРРЕЛЯЦИИ АЧИМОВСКОЙ ТОЛЩИ
17
Модель ачимовских отложений одного из месторождений,
глазами эксперта ГКЗ

18.

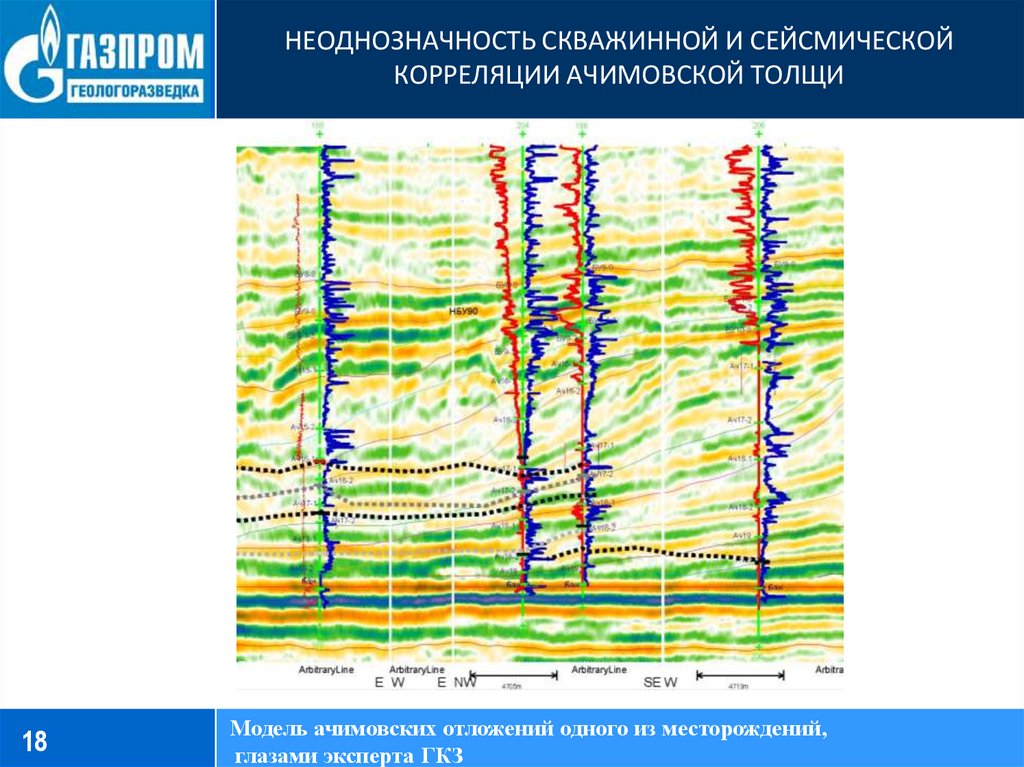

НЕОДНОЗНАЧНОСТЬ СКВАЖИННОЙ И СЕЙСМИЧЕСКОЙ
КОРРЕЛЯЦИИ АЧИМОВСКОЙ ТОЛЩИ
18
Модель ачимовских отложений одного из месторождений,
глазами эксперта ГКЗ

19.

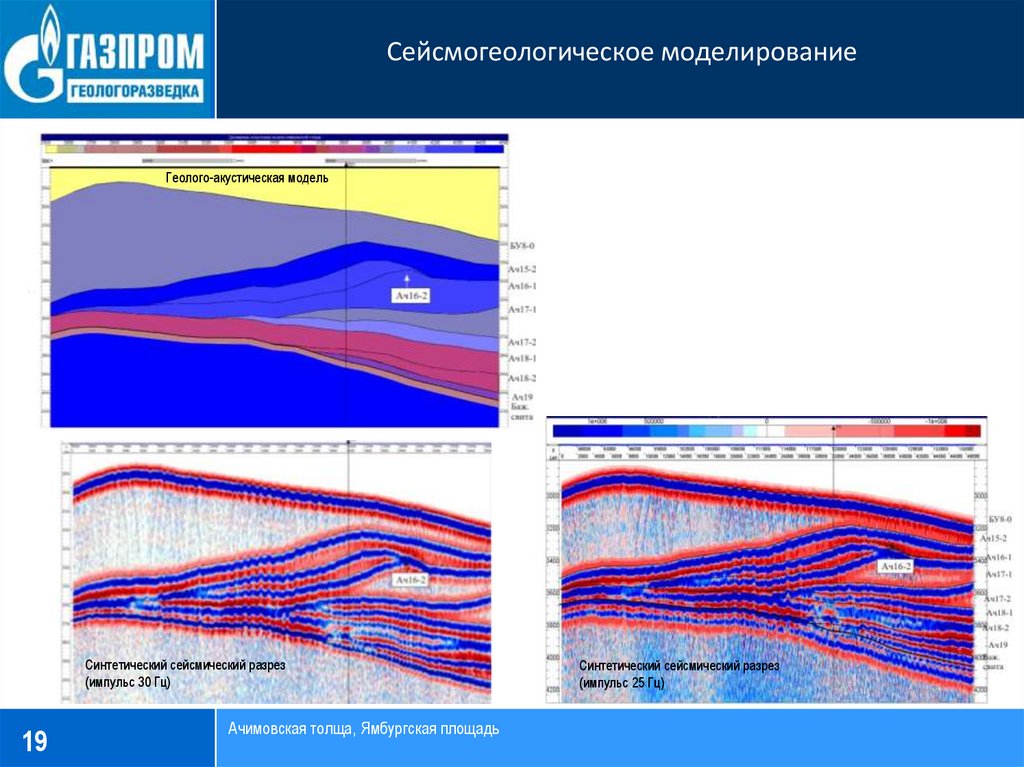

Сейсмогеологическое моделирование
Геолого-акустическая модель
Синтетический сейсмический разрез
(импульс 30 Гц)
19
Ачимовская толща, Ямбургская площадь
Синтетический сейсмический разрез
(импульс 25 Гц)

20.

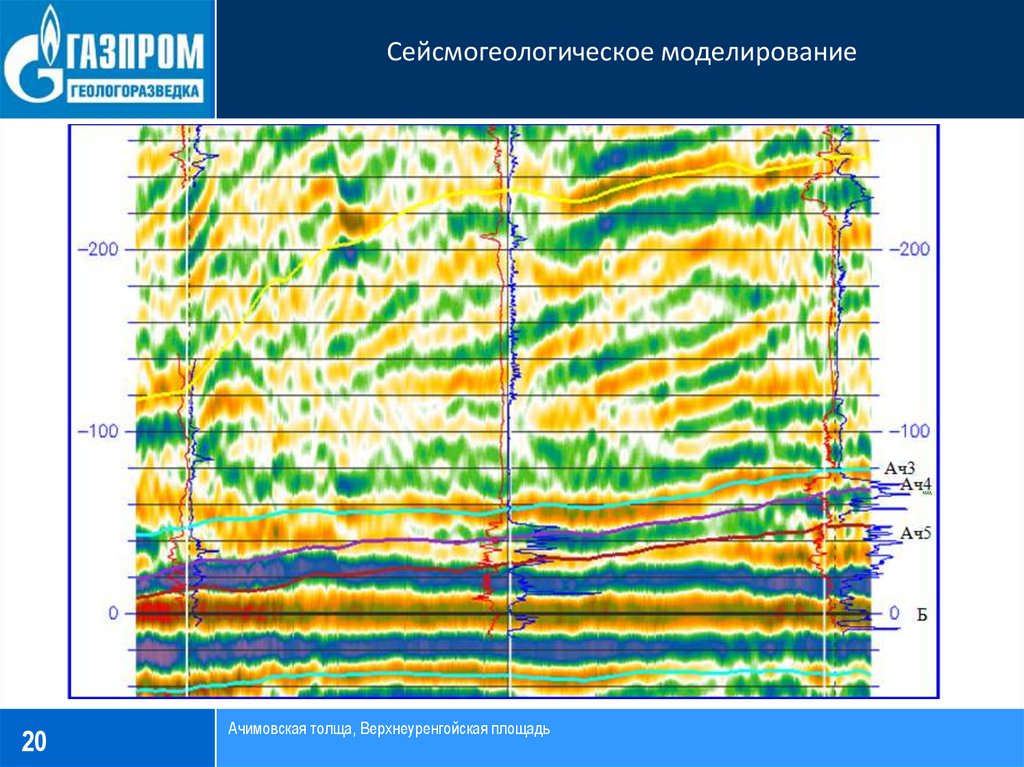

Сейсмогеологическое моделирование
20
Ачимовская толща, Верхнеуренгойская площадь

21.

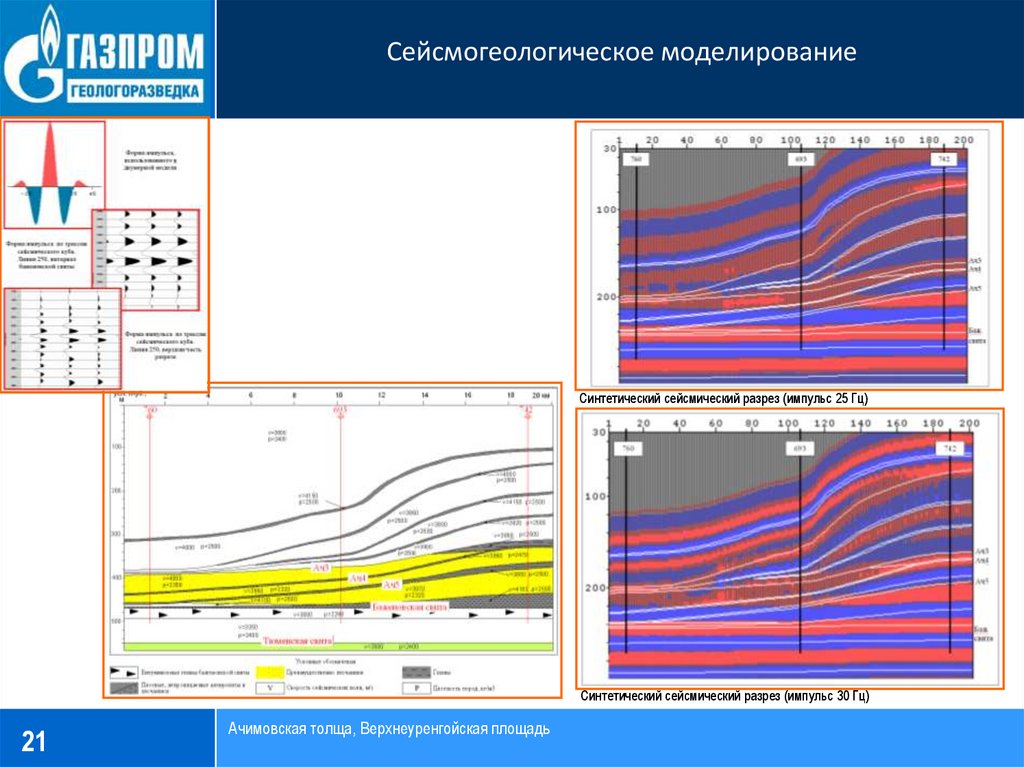

Сейсмогеологическое моделирование
Синтетический сейсмический разрез (импульс 25 Гц)
Синтетический сейсмический разрез (импульс 30 Гц)
21
Ачимовская толща, Верхнеуренгойская площадь

22.

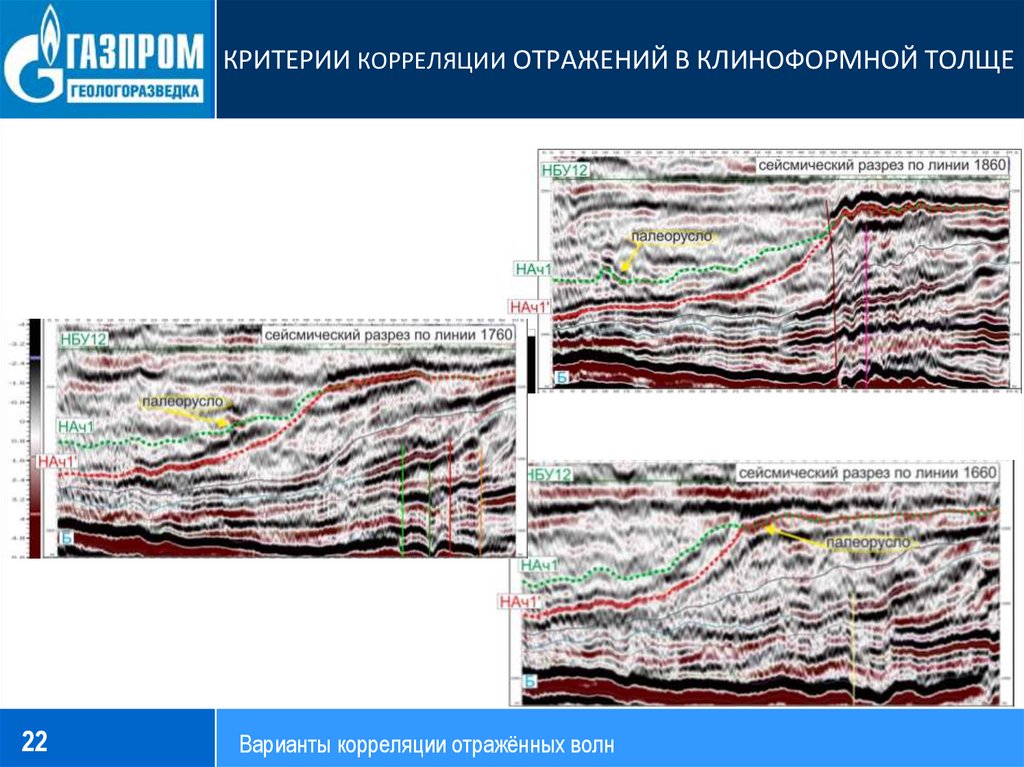

КРИТЕРИИ КОРРЕЛЯЦИИ ОТРАЖЕНИЙ В КЛИНОФОРМНОЙ ТОЛЩЕ
22
Варианты корреляции отражённых волн

23.

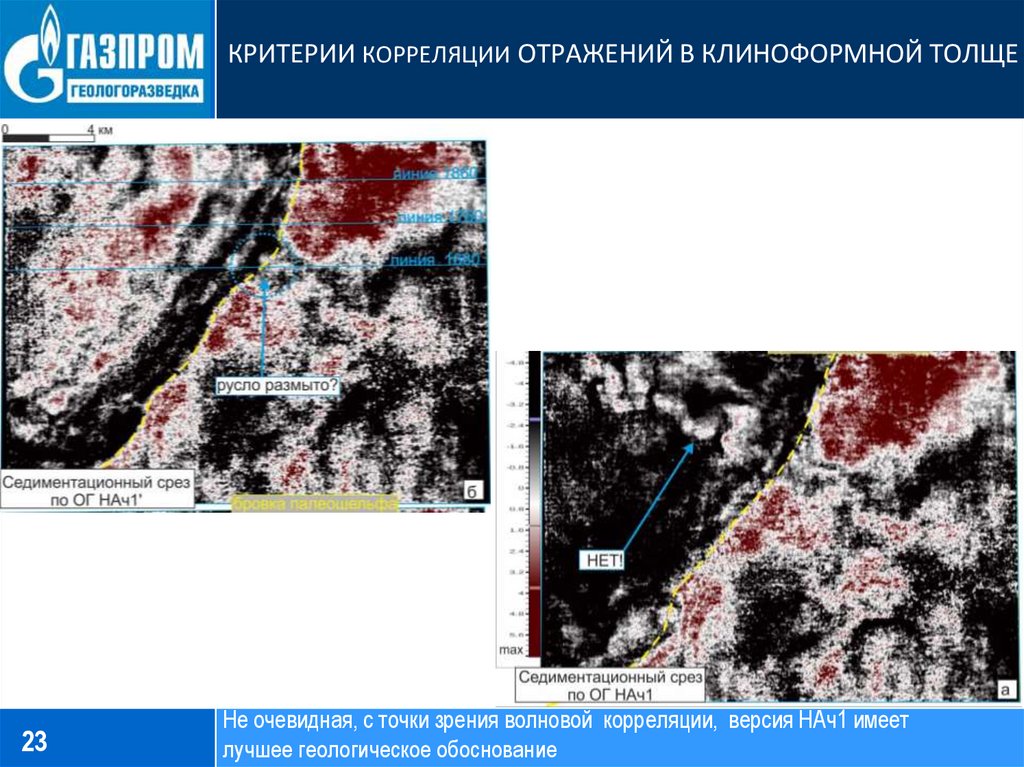

КРИТЕРИИ КОРРЕЛЯЦИИ ОТРАЖЕНИЙ В КЛИНОФОРМНОЙ ТОЛЩЕ
23
Не очевидная, с точки зрения волновой корреляции, версия НАч1 имеет
лучшее геологическое обоснование

24.

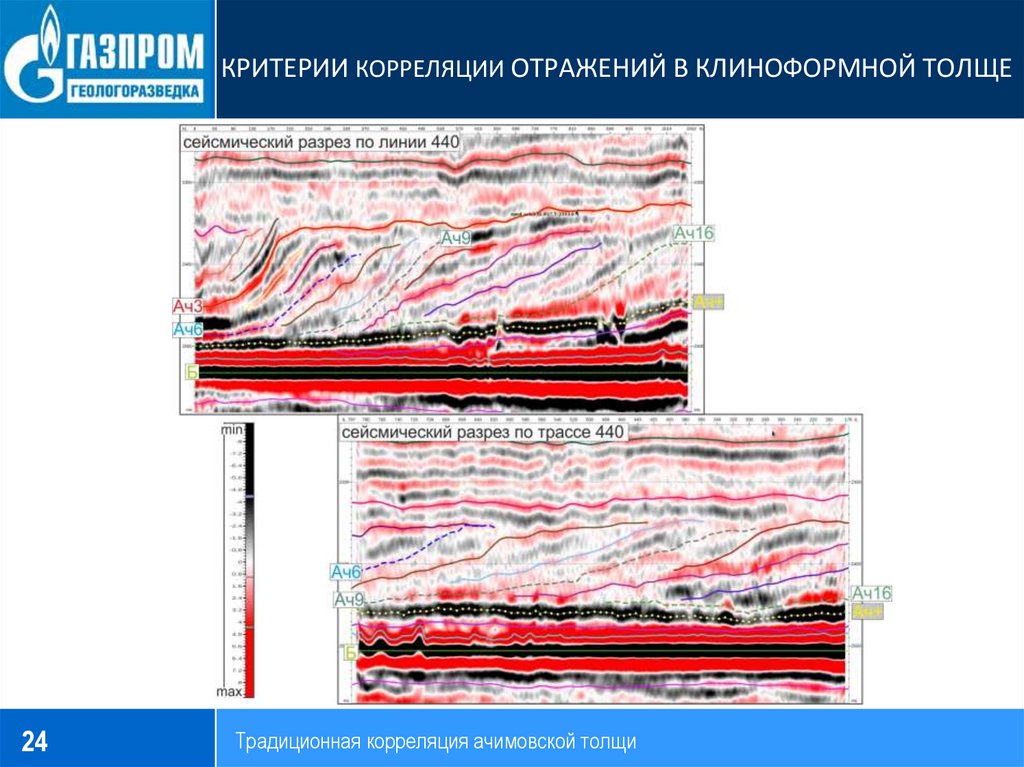

КРИТЕРИИ КОРРЕЛЯЦИИ ОТРАЖЕНИЙ В КЛИНОФОРМНОЙ ТОЛЩЕ
24
Традиционная корреляция ачимовской толщи

25.

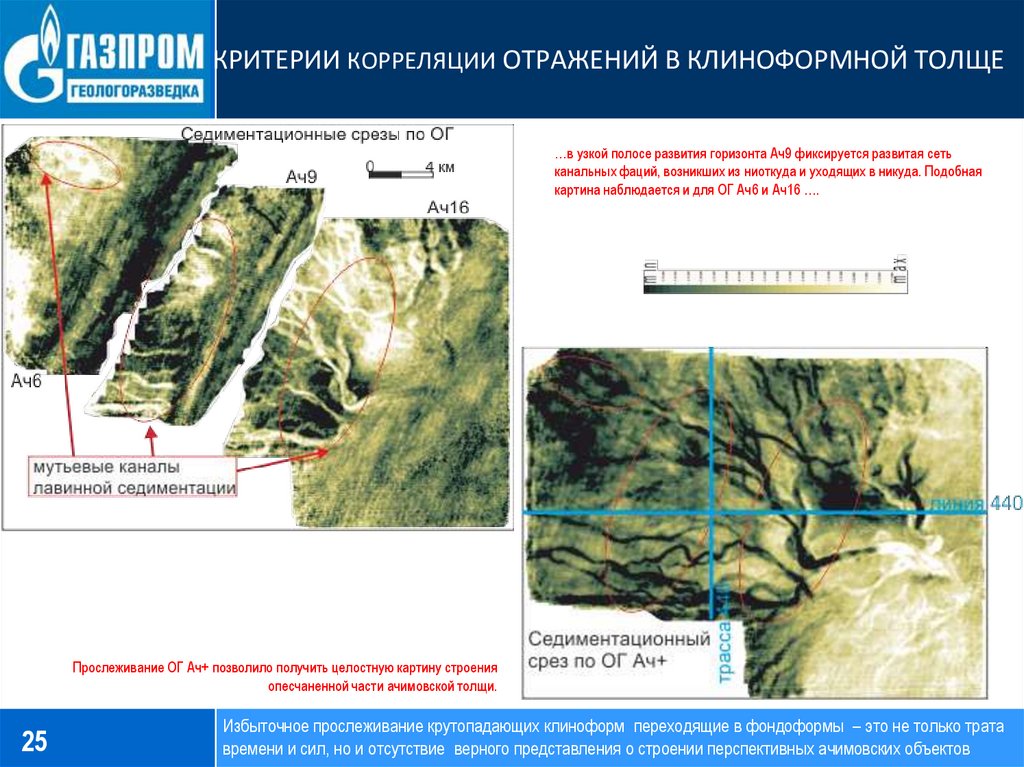

КРИТЕРИИ КОРРЕЛЯЦИИ ОТРАЖЕНИЙ В КЛИНОФОРМНОЙ ТОЛЩЕ
…в узкой полосе развития горизонта Ач9 фиксируется развитая сеть
канальных фаций, возникших из ниоткуда и уходящих в никуда. Подобная
картина наблюдается и для ОГ Ач6 и Ач16 ….
Прослеживание ОГ Ач+ позволило получить целостную картину строения
опесчаненной части ачимовской толщи.
25
Избыточное прослеживание крутопадающих клиноформ переходящие в фондоформы – это не только трата
времени и сил, но и отсутствие верного представления о строении перспективных ачимовских объектов

26.

КРИТЕРИИ КОРРЕЛЯЦИИ ОТРАЖЕНИЙ В КЛИНОФОРМНОЙ ТОЛЩЕ
26

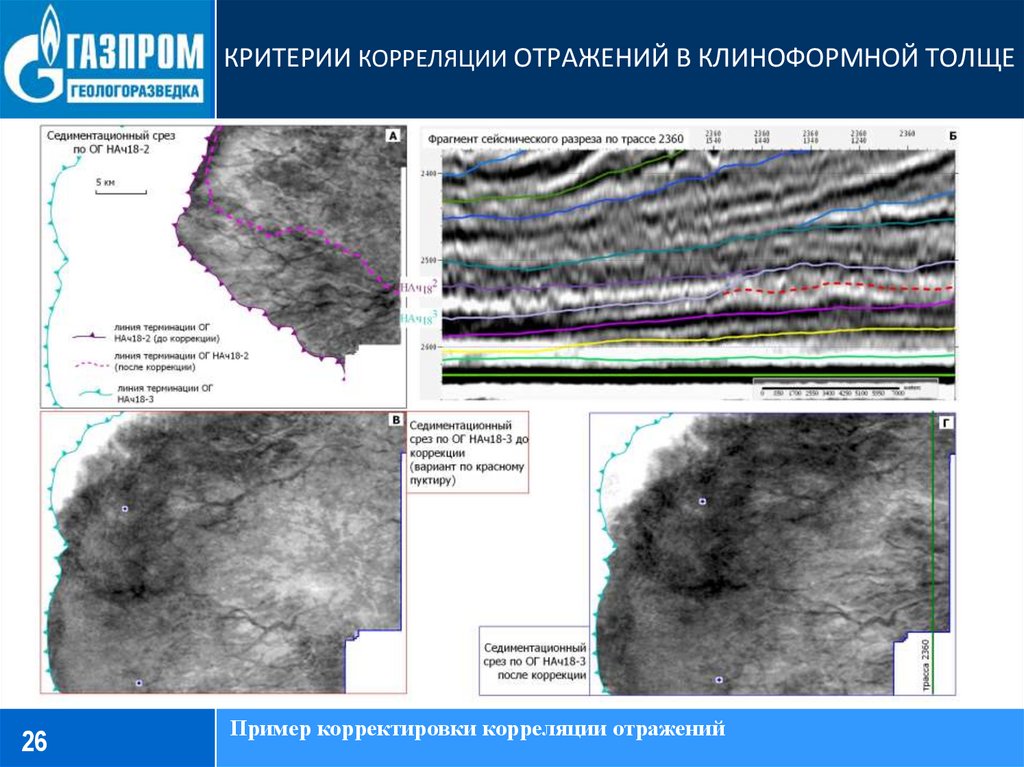

Пример корректировки корреляции отражений

27.

КРИТЕРИИ КОРРЕЛЯЦИИ ОТРАЖЕНИЙ В КЛИНОФОРМНОЙ ТОЛЩЕ
27
Порой нет чёткого понимания по какой фазе необходимо выполнять пикинг

28.

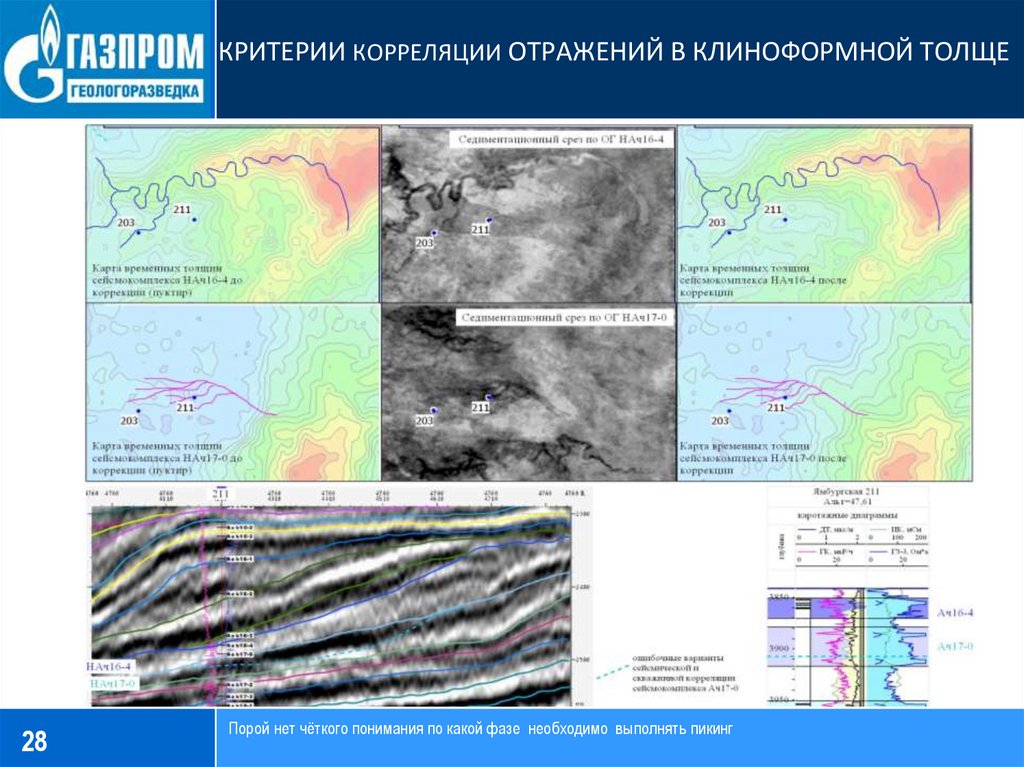

КРИТЕРИИ КОРРЕЛЯЦИИ ОТРАЖЕНИЙ В КЛИНОФОРМНОЙ ТОЛЩЕ
28
Порой нет чёткого понимания по какой фазе необходимо выполнять пикинг

29.

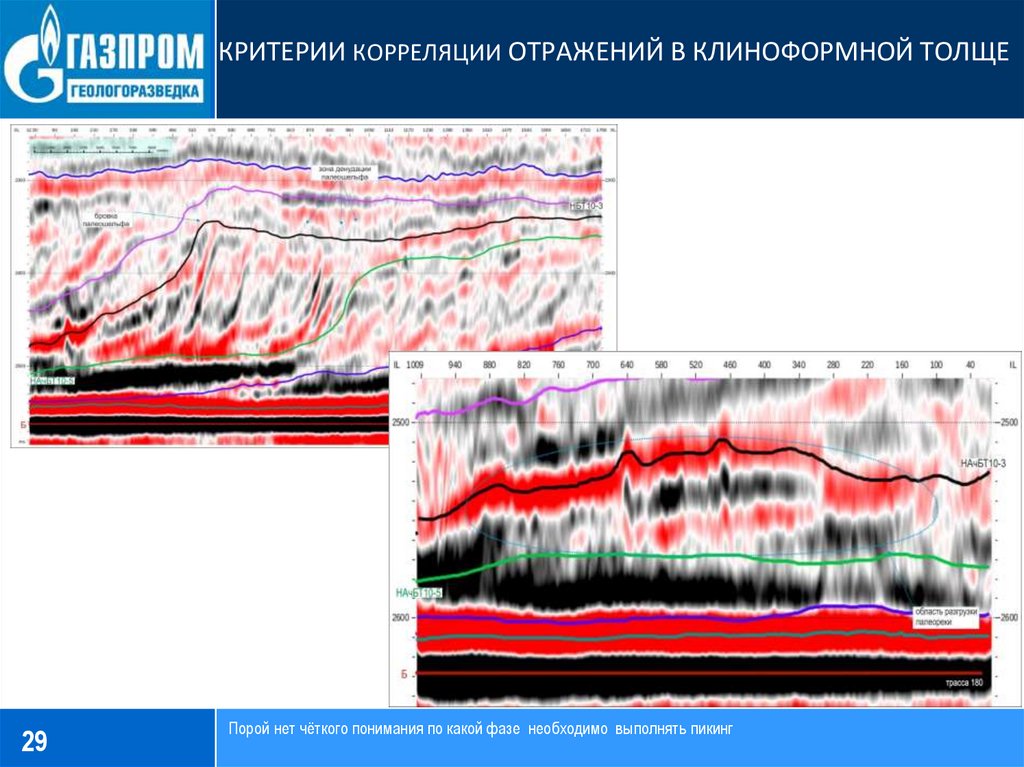

КРИТЕРИИ КОРРЕЛЯЦИИ ОТРАЖЕНИЙ В КЛИНОФОРМНОЙ ТОЛЩЕ
29
Порой нет чёткого понимания по какой фазе необходимо выполнять пикинг

30.

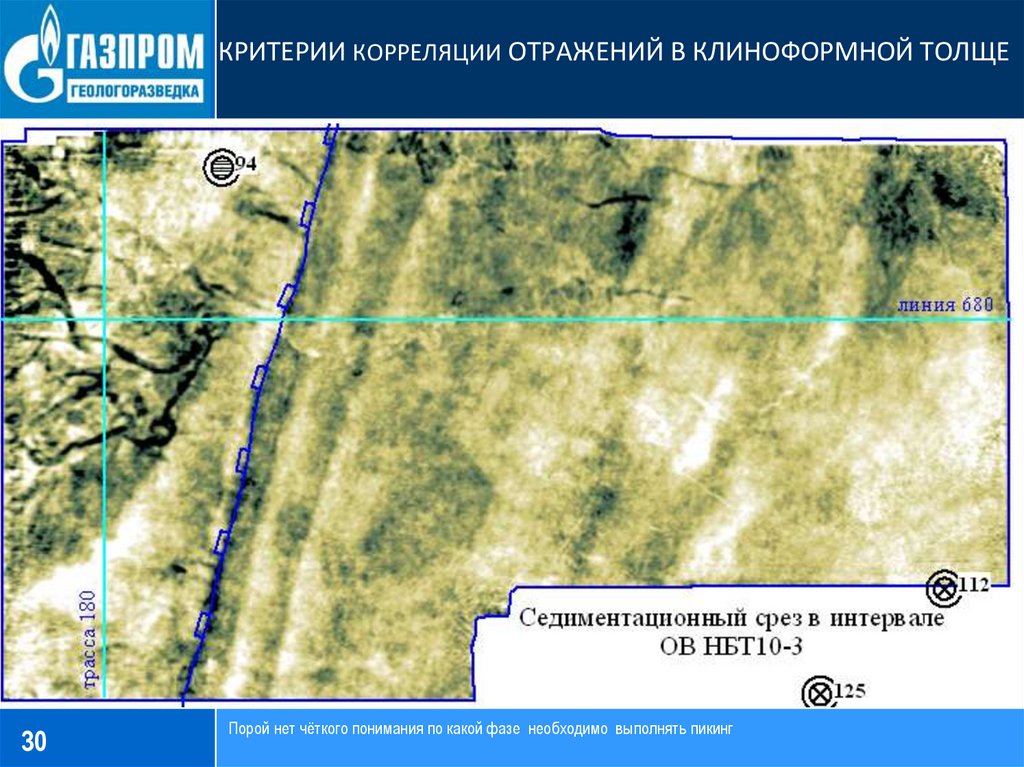

КРИТЕРИИ КОРРЕЛЯЦИИ ОТРАЖЕНИЙ В КЛИНОФОРМНОЙ ТОЛЩЕ
30
Порой нет чёткого понимания по какой фазе необходимо выполнять пикинг

31.

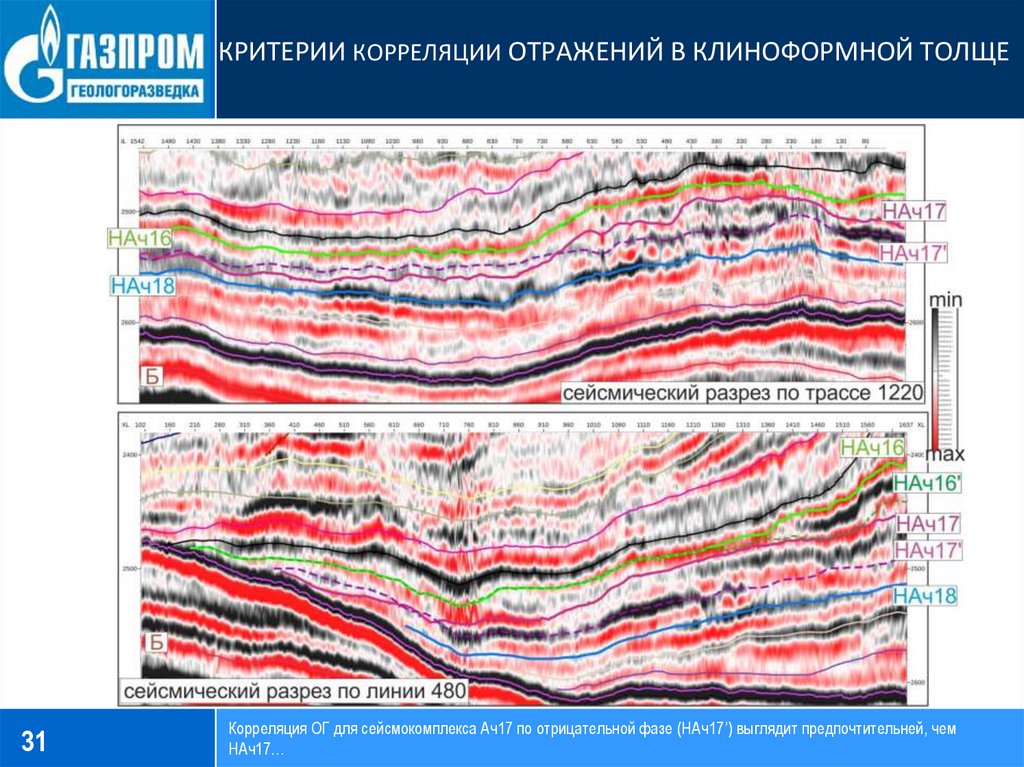

КРИТЕРИИ КОРРЕЛЯЦИИ ОТРАЖЕНИЙ В КЛИНОФОРМНОЙ ТОЛЩЕ
31
Корреляция ОГ для сейсмокомплекса Ач17 по отрицательной фазе (НАч17’) выглядит предпочтительней, чем
НАч17…

32.

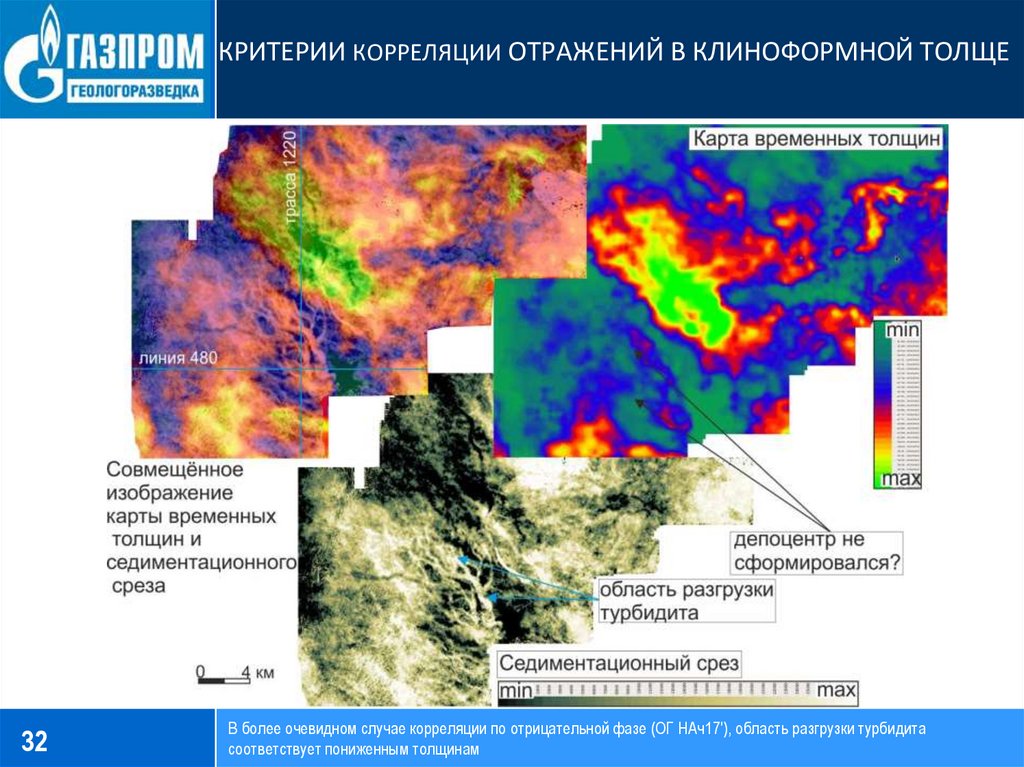

КРИТЕРИИ КОРРЕЛЯЦИИ ОТРАЖЕНИЙ В КЛИНОФОРМНОЙ ТОЛЩЕ
32
В более очевидном случае корреляции по отрицательной фазе (ОГ НАч17′), область разгрузки турбидита
соответствует пониженным толщинам

33.

КРИТЕРИИ КОРРЕЛЯЦИИ ОТРАЖЕНИЙ В КЛИНОФОРМНОЙ ТОЛЩЕ
33
В случае сейсмической корреляции по положительной фазе (ОГ НАч17) всё встаёт на свои места – область
разгрузки турбидита соответствует депоцентру на карте временных толщин.

34.

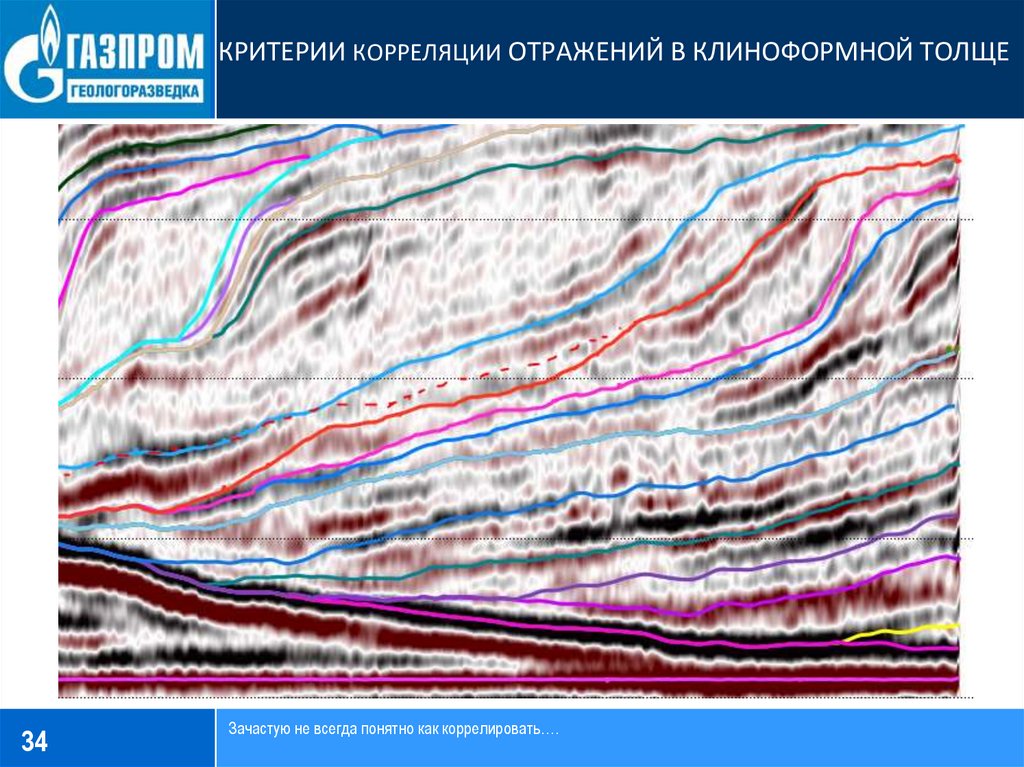

КРИТЕРИИ КОРРЕЛЯЦИИ ОТРАЖЕНИЙ В КЛИНОФОРМНОЙ ТОЛЩЕ
34
Зачастую не всегда понятно как коррелировать….

35.

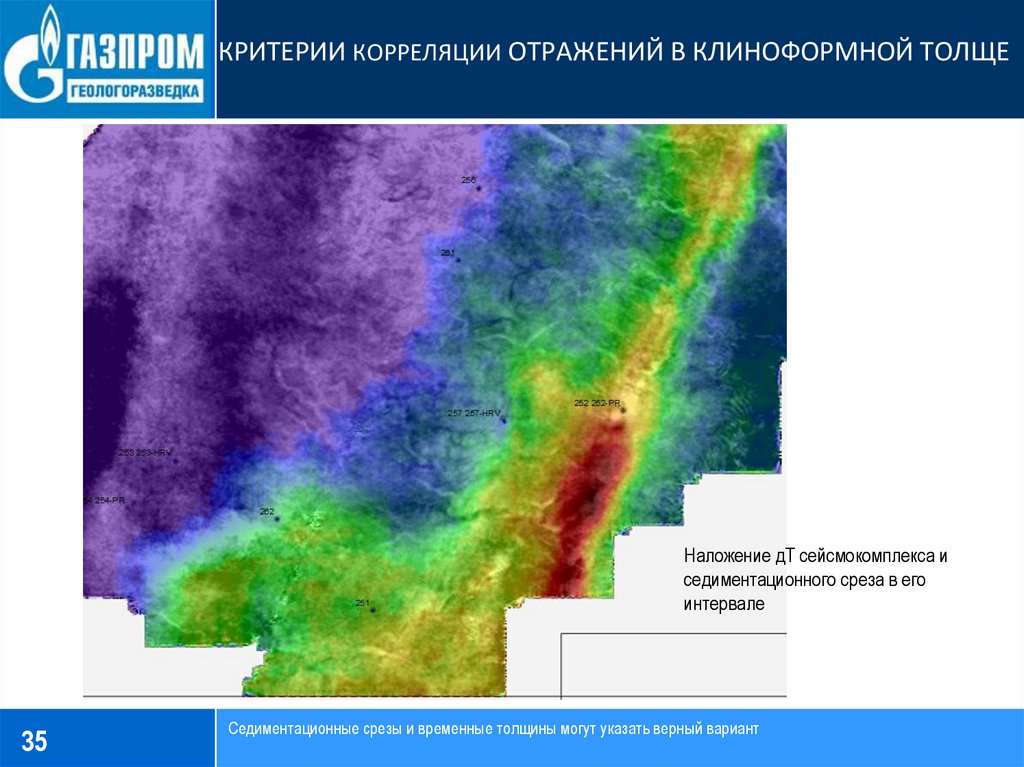

КРИТЕРИИ КОРРЕЛЯЦИИ ОТРАЖЕНИЙ В КЛИНОФОРМНОЙ ТОЛЩЕ
Наложение дТ сейсмокомплекса и
седиментационного среза в его
интервале
35
Седиментационные срезы и временные толщины могут указать верный вариант

36.

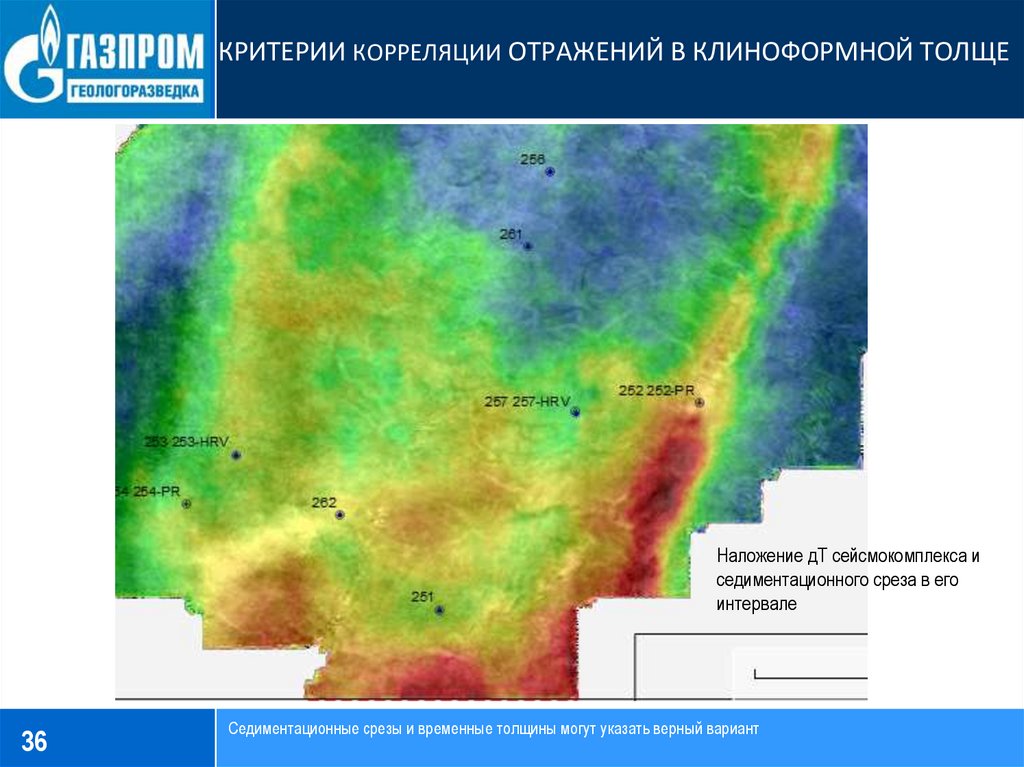

КРИТЕРИИ КОРРЕЛЯЦИИ ОТРАЖЕНИЙ В КЛИНОФОРМНОЙ ТОЛЩЕ
Наложение дТ сейсмокомплекса и
седиментационного среза в его
интервале
36
Седиментационные срезы и временные толщины могут указать верный вариант

37.

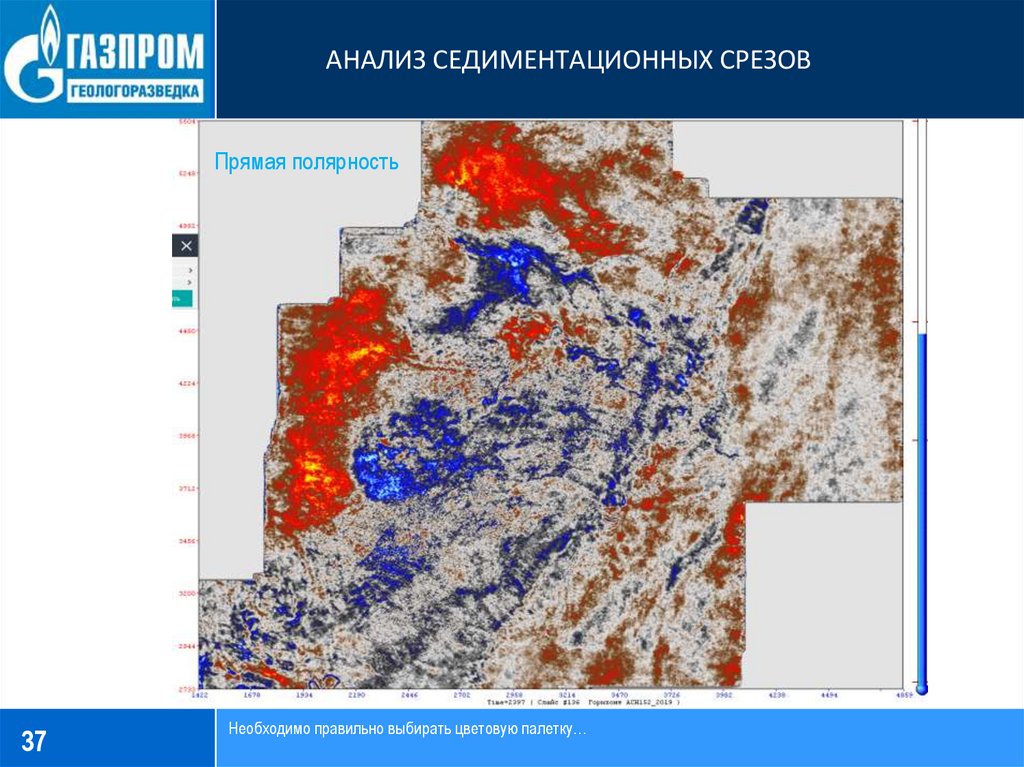

АНАЛИЗ СЕДИМЕНТАЦИОННЫХ СРЕЗОВ
Прямая полярность
37
Необходимо правильно выбирать цветовую палетку…

38.

АНАЛИЗ СЕДИМЕНТАЦИОННЫХ СРЕЗОВ
Обратная полярность
38
Необходимо правильно выбирать цветовую палетку…

39.

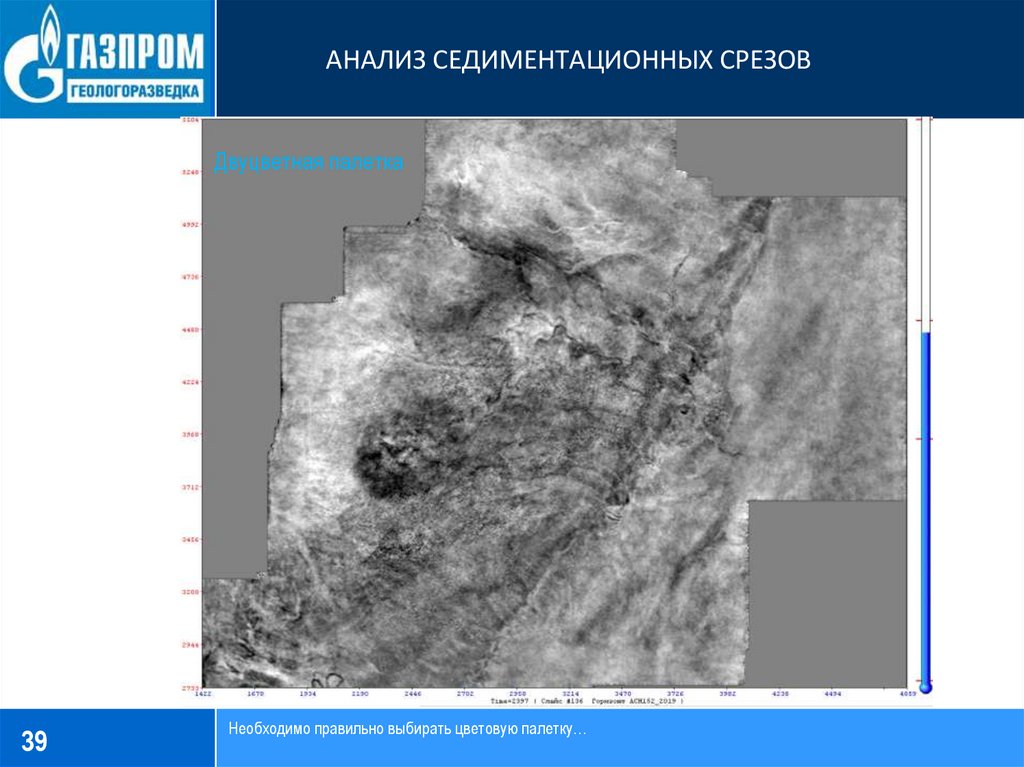

АНАЛИЗ СЕДИМЕНТАЦИОННЫХ СРЕЗОВ
Двуцветная палетка
39
Необходимо правильно выбирать цветовую палетку…

40.

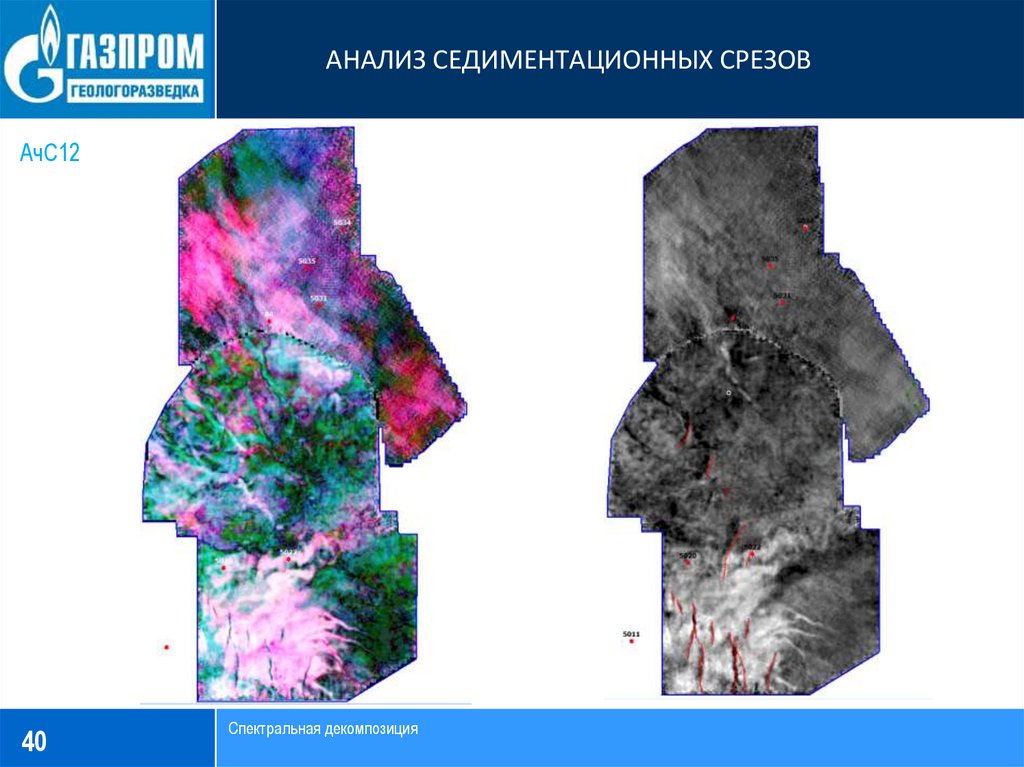

АНАЛИЗ СЕДИМЕНТАЦИОННЫХ СРЕЗОВ
АчС12
40
Спектральная декомпозиция

41.

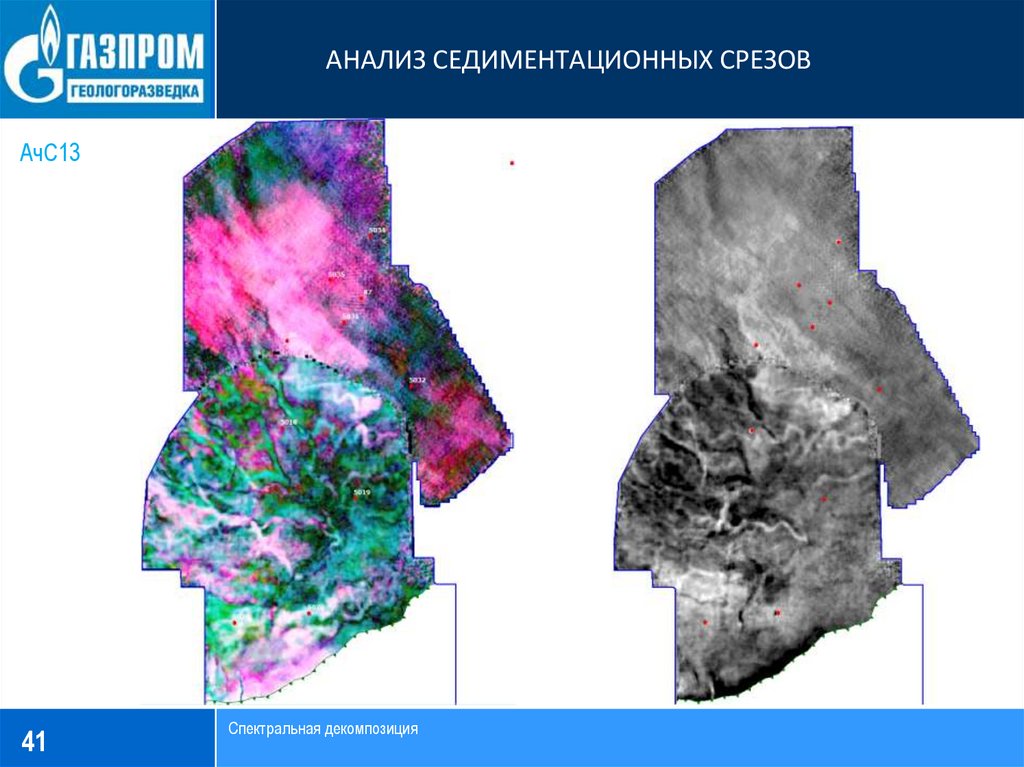

АНАЛИЗ СЕДИМЕНТАЦИОННЫХ СРЕЗОВ
АчС13
41
Спектральная декомпозиция

42.

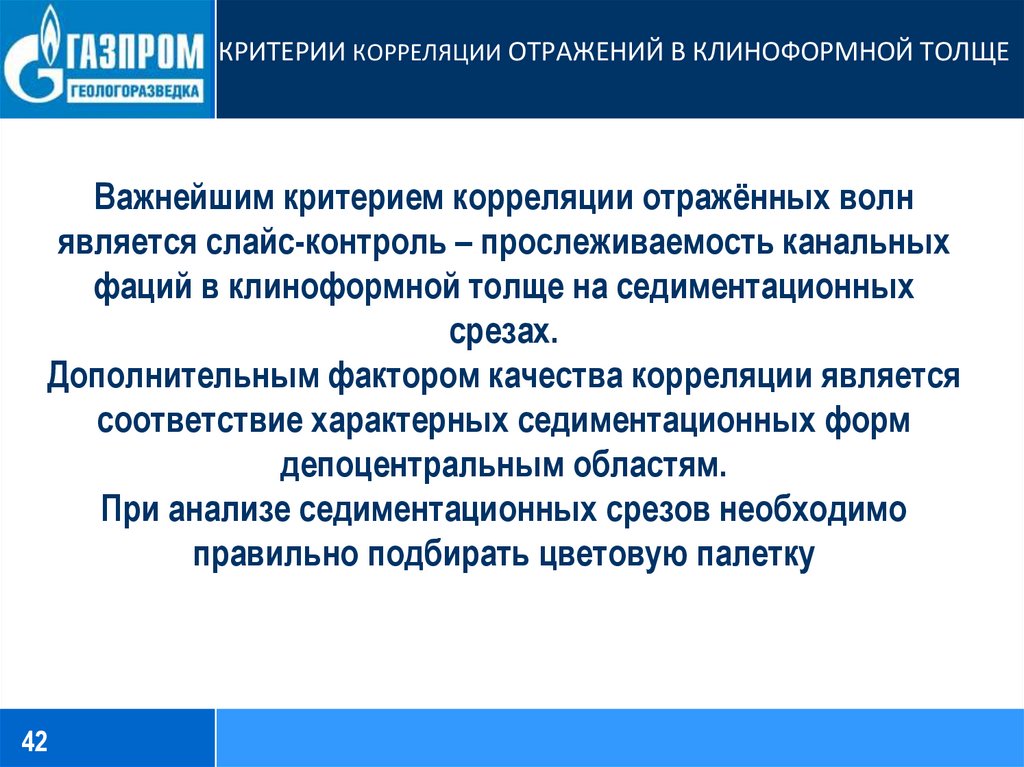

КРИТЕРИИ КОРРЕЛЯЦИИ ОТРАЖЕНИЙ В КЛИНОФОРМНОЙ ТОЛЩЕ
Важнейшим критерием корреляции отражённых волн
является слайс-контроль – прослеживаемость канальных
фаций в клиноформной толще на седиментационных
срезах.
Дополнительным фактором качества корреляции является
соответствие характерных седиментационных форм
депоцентральным областям.
При анализе седиментационных срезов необходимо
правильно подбирать цветовую палетку
42

43.

ВОССТАНОВЛЕНИЕ ИСТОРИИ ОСАДКОНАКОПЛЕНИЯ
Возможности и ограничения сейсморазведки МОГТ для
картирования ачимовских резервуаров. Ограничения
динамического анализа. Использование изопахит для
прогноза Нэф (сейсмопалеогеоморфологический подход).
43

44.

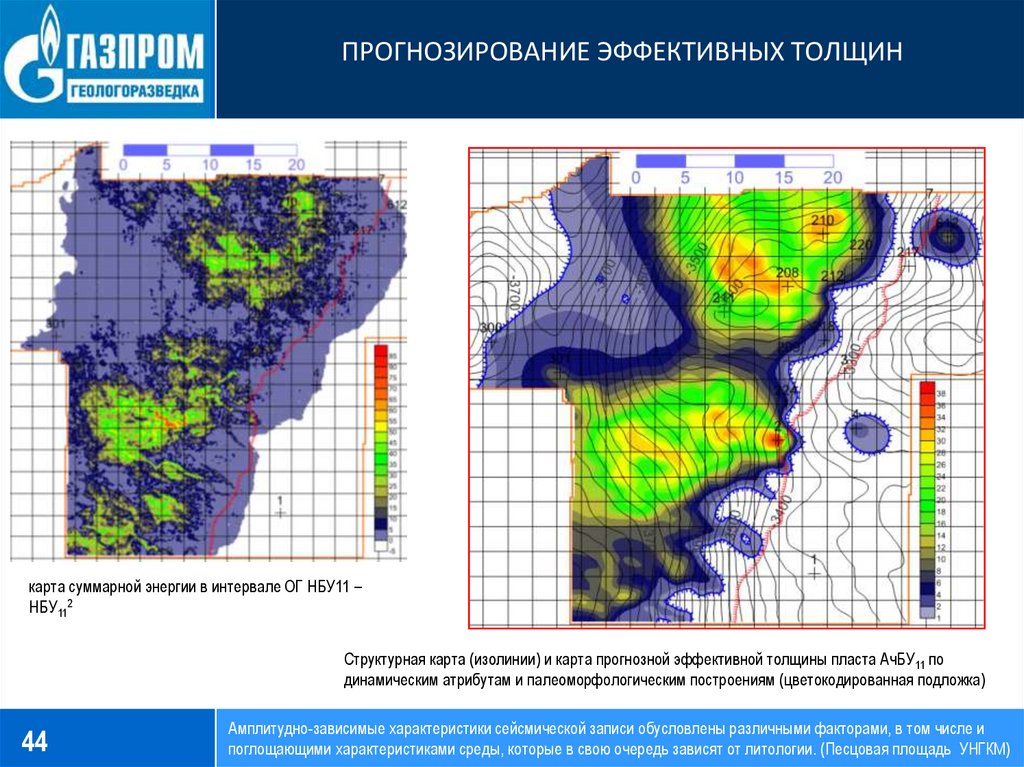

ПРОГНОЗИРОВАНИЕ ЭФФЕКТИВНЫХ ТОЛЩИН
карта суммарной энергии в интервале ОГ НБУ11 –
НБУ112
Структурная карта (изолинии) и карта прогнозной эффективной толщины пласта АчБУ11 по
динамическим атрибутам и палеоморфологическим построениям (цветокодированная подложка)
44
Амплитудно-зависимые характеристики сейсмической записи обусловлены различными факторами, в том числе и
поглощающими характеристиками среды, которые в свою очередь зависят от литологии. (Песцовая площадь УНГКМ)

45.

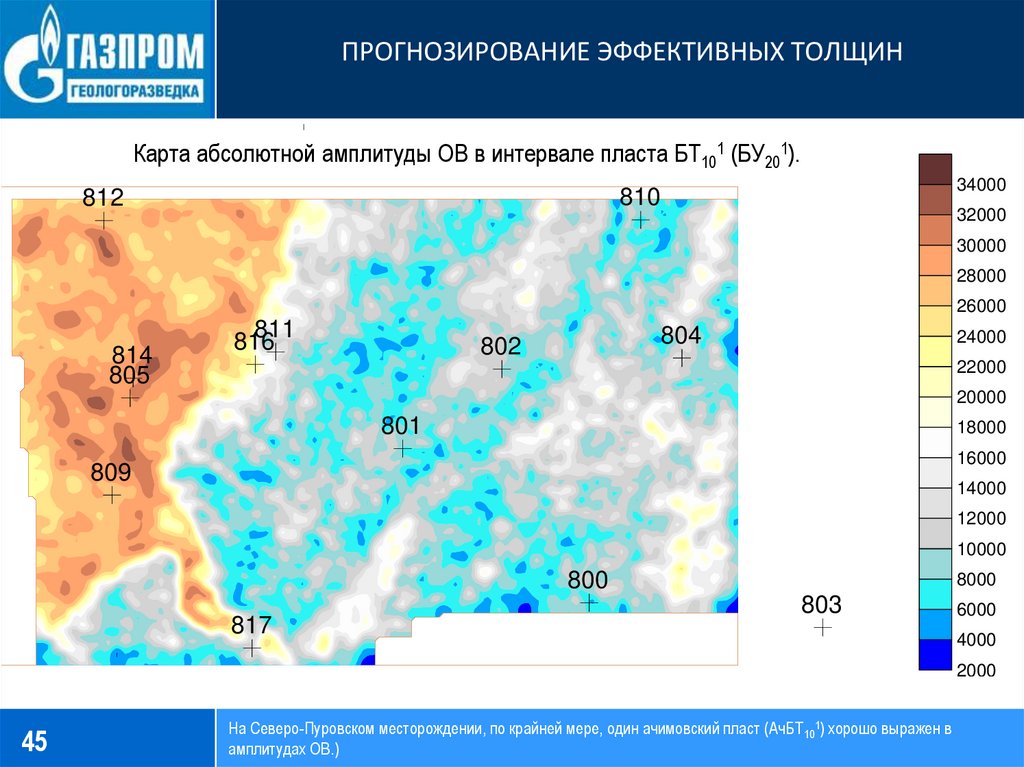

ПРОГНОЗИРОВАНИЕ ЭФФЕКТИВНЫХ ТОЛЩИН
813
Карта абсолютной амплитуды ОВ в интервале пласта БТ101 (БУ201).
34000
810
812
32000
30000
28000
26000
814
805
811
816
804
802
24000
22000
20000
801
18000
16000
809
14000
12000
10000
800
817
803
6000
4000
2000
819
45
8000
375000
На Северо-Пуровском месторождении, по крайней мере, один ачимовский пласт (АчБТ 101) хорошо выражен в
380000
385000
390000
395000
амплитудах ОВ.)

46.

ПРОГНОЗИРОВАНИЕ ЭФФЕКТИВНЫХ ТОЛЩИН
813

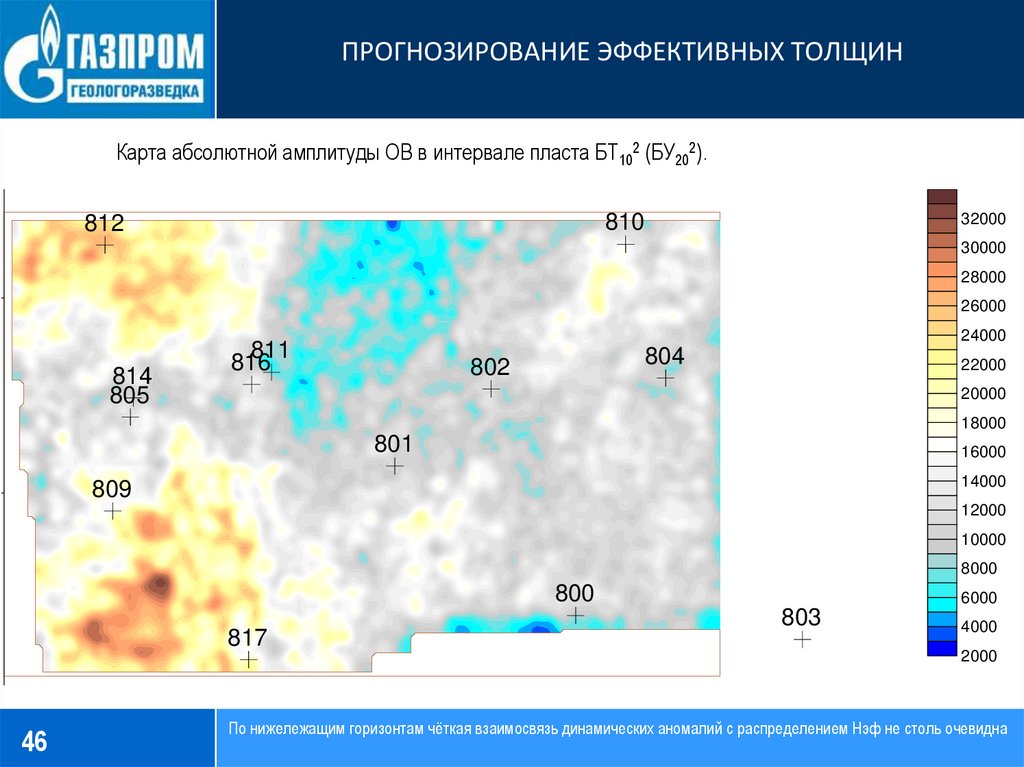

Карта абсолютной амплитуды ОВ в интервале пласта БТ102 (БУ202).
32000
810
812
30000
28000
26000
814
805
24000
811
816
804
802
22000
20000
18000
801
16000
14000
809
12000
10000
8000
800
6000
803
817
4000
2000
819
46
По нижележащим горизонтам чёткая взаимосвязь динамических аномалий с распределением Нэф не столь очевидна
375000
380000
385000
390000
395000
1

47.

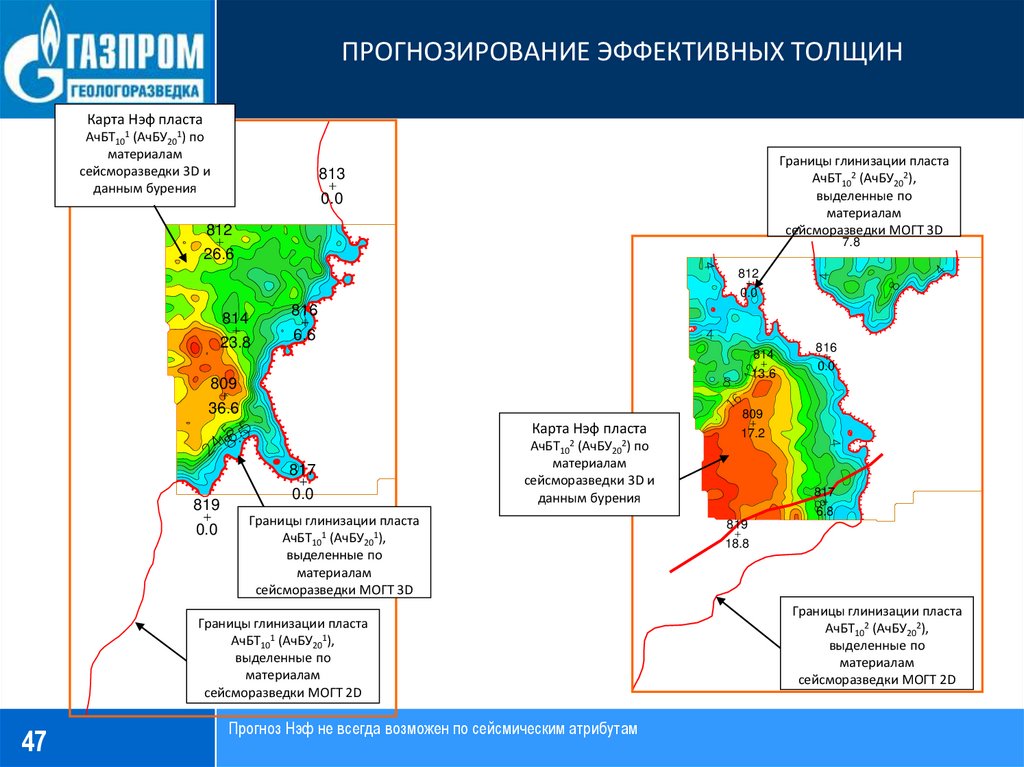

ПРОГНОЗИРОВАНИЕ ЭФФЕКТИВНЫХ ТОЛЩИН
Карта Нэф пласта
395000
АчБТ101 (АчБУ201) по
материалам
сейсморазведки 3D и
данным бурения
Границы глинизации пласта
АчБТ102 (АчБУ202),
выделенные по
материалам
813
сейсморазведки МОГТ 3D
813
0.0
395000
812
7.8
26.6
390000
812
0.0
816
814
23.8
385000
390000
6.6
385000
Карта Нэф пласта
817
819
0.0
375000
370000
47
0.0
13.6
809
36.6
380000
816
814
0.0
Границы глинизации пласта
АчБТ101 (АчБУ201),
выделенные по
материалам
сейсморазведки МОГТ 3D
Границы глинизации пласта
АчБТ101 (АчБУ201),
выделенные по
материалам
сейсморазведки МОГТ 2D
АчБТ102 (АчБУ202) по
материалам
сейсморазведки 3D и
данным бурения
380000
809
17.2
817
6.8
819
18.8
375000
Прогноз Нэф не всегда возможен по сейсмическим атрибутам 370000
Границы глинизации пласта
АчБТ102 (АчБУ202),
выделенные по
материалам
сейсморазведки МОГТ 2D
375000
380000
385000

48.

ПРОГНОЗИРОВАНИЕ ЭФФЕКТИВНЫХ ТОЛЩИН

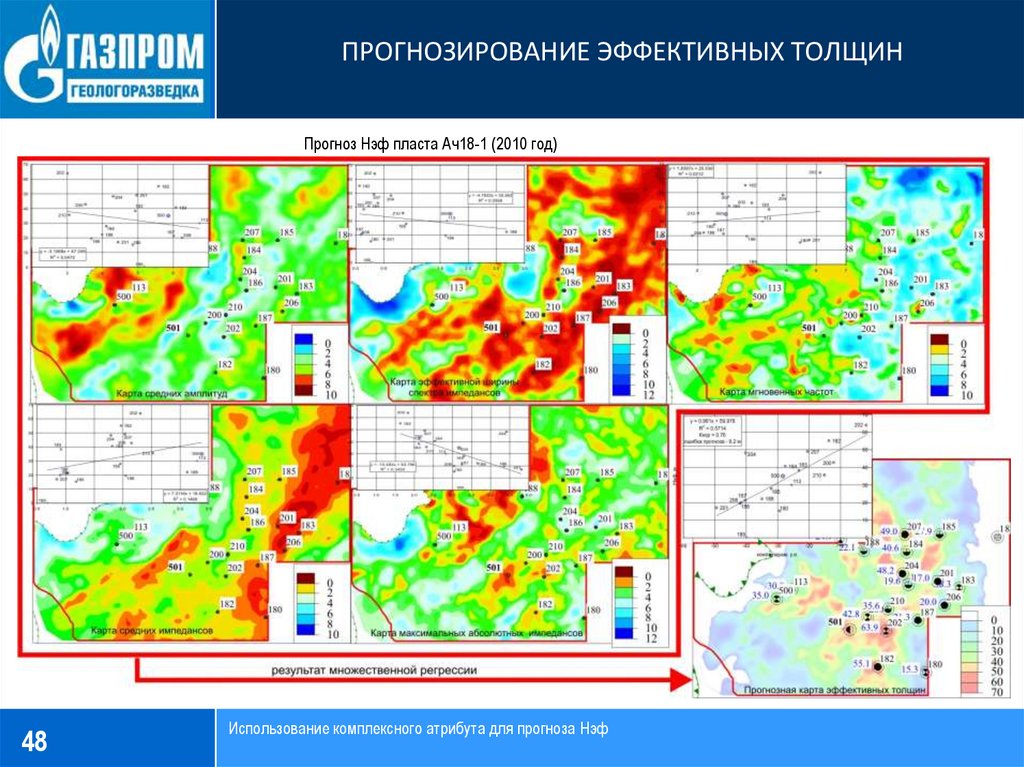

Прогноз Нэф пласта Ач18-1 (2010 год)
48
Использование комплексного атрибута для прогноза Нэф

49.

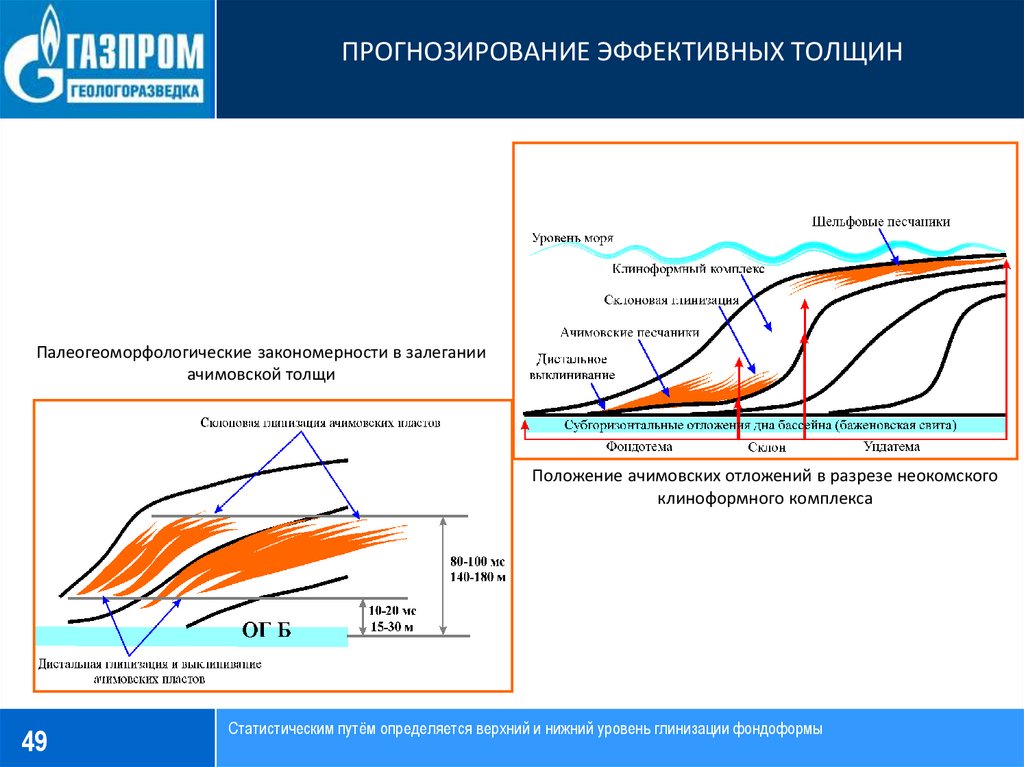

ПРОГНОЗИРОВАНИЕ ЭФФЕКТИВНЫХ ТОЛЩИН
Палеогеоморфологические закономерности в залегании
ачимовской толщи
Положение ачимовских отложений в разрезе неокомского
клиноформного комплекса
49
Статистическим путём определяется верхний и нижний уровень глинизации фондоформы

50.

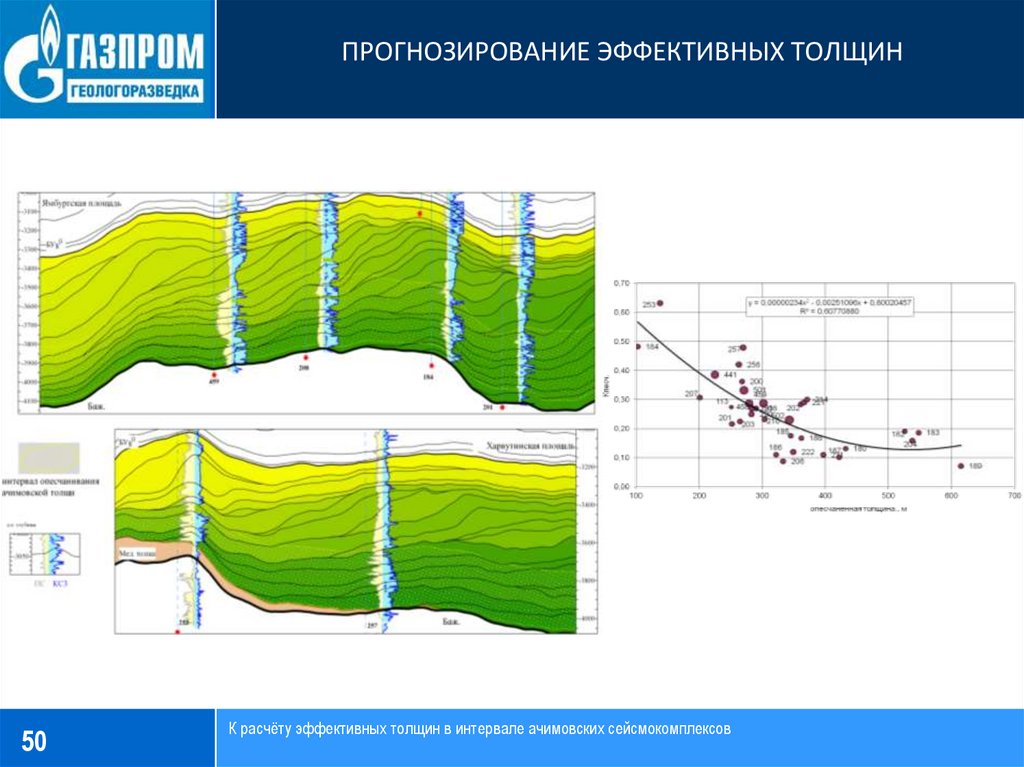

ПРОГНОЗИРОВАНИЕ ЭФФЕКТИВНЫХ ТОЛЩИН
50
К расчёту эффективных толщин в интервале ачимовских сейсмокомплексов

51.

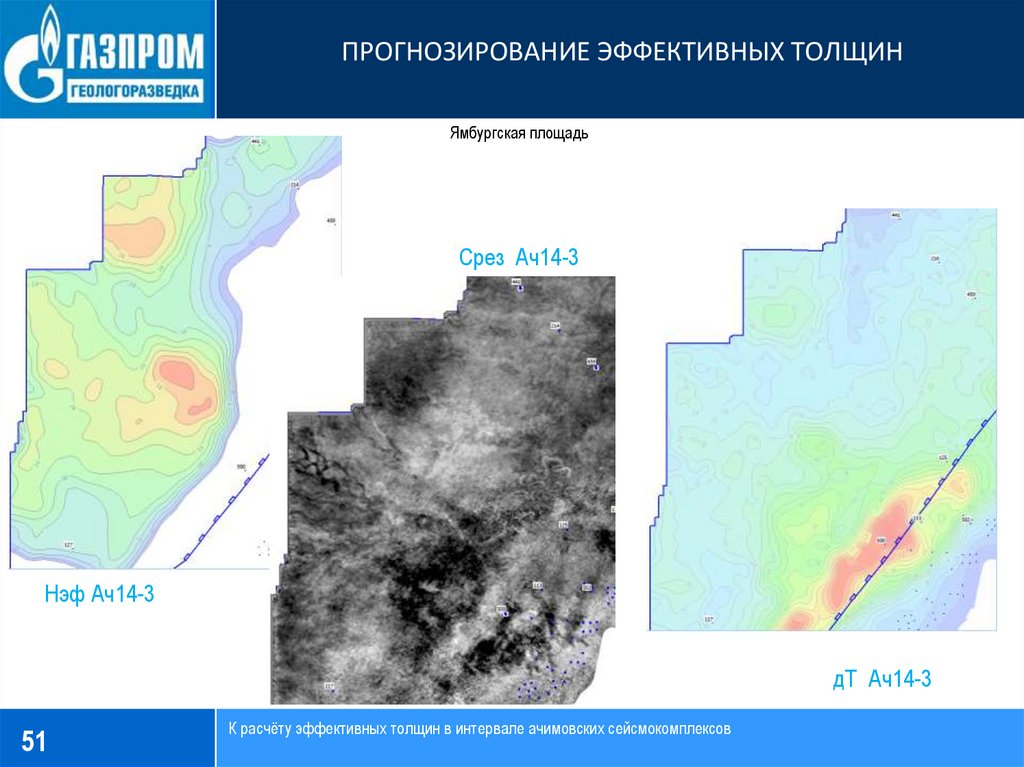

ПРОГНОЗИРОВАНИЕ ЭФФЕКТИВНЫХ ТОЛЩИН
Ямбургская площадь
Срез Ач14-3
Нэф Ач14-3
дТ Ач14-3
51
К расчёту эффективных толщин в интервале ачимовских сейсмокомплексов

52.

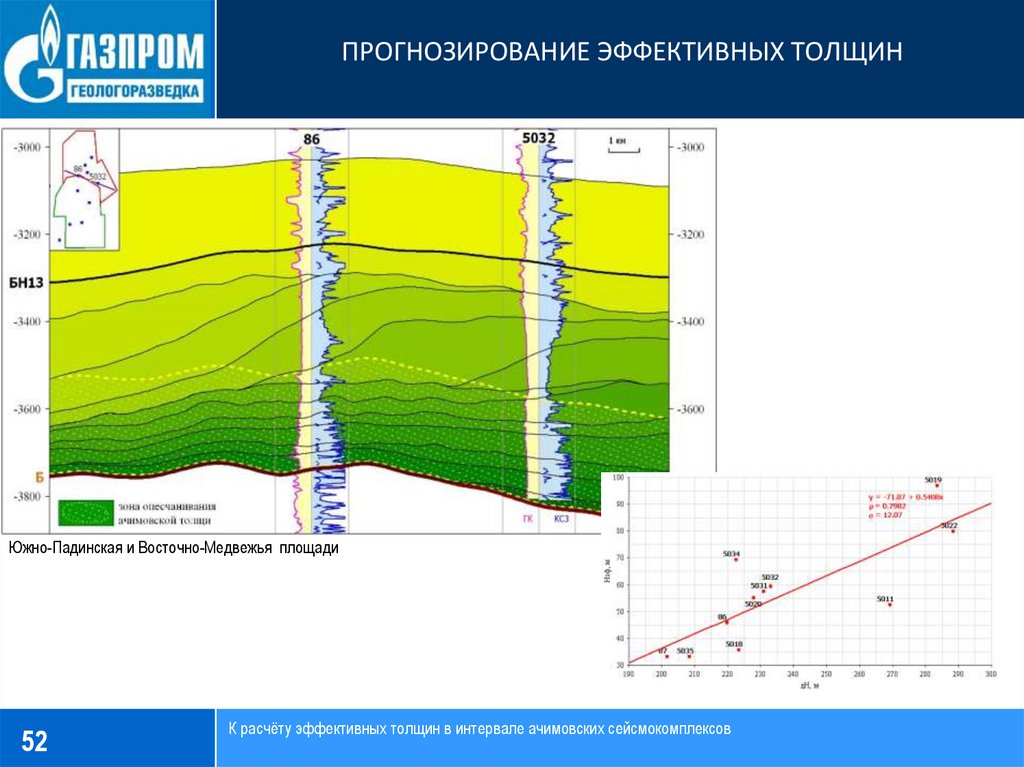

ПРОГНОЗИРОВАНИЕ ЭФФЕКТИВНЫХ ТОЛЩИН
Южно-Падинская и Восточно-Медвежья площади
52
К расчёту эффективных толщин в интервале ачимовских сейсмокомплексов

53.

ПРОГНОЗИРОВАНИЕ ЭФФЕКТИВНЫХ ТОЛЩИН
Южно-Падинская и Восточно-Медвежья площади
Нэф АчС13
53
Срез АчС13
К расчёту эффективных толщин в интервале ачимовских сейсмокомплексов
дТ АчС13

54.

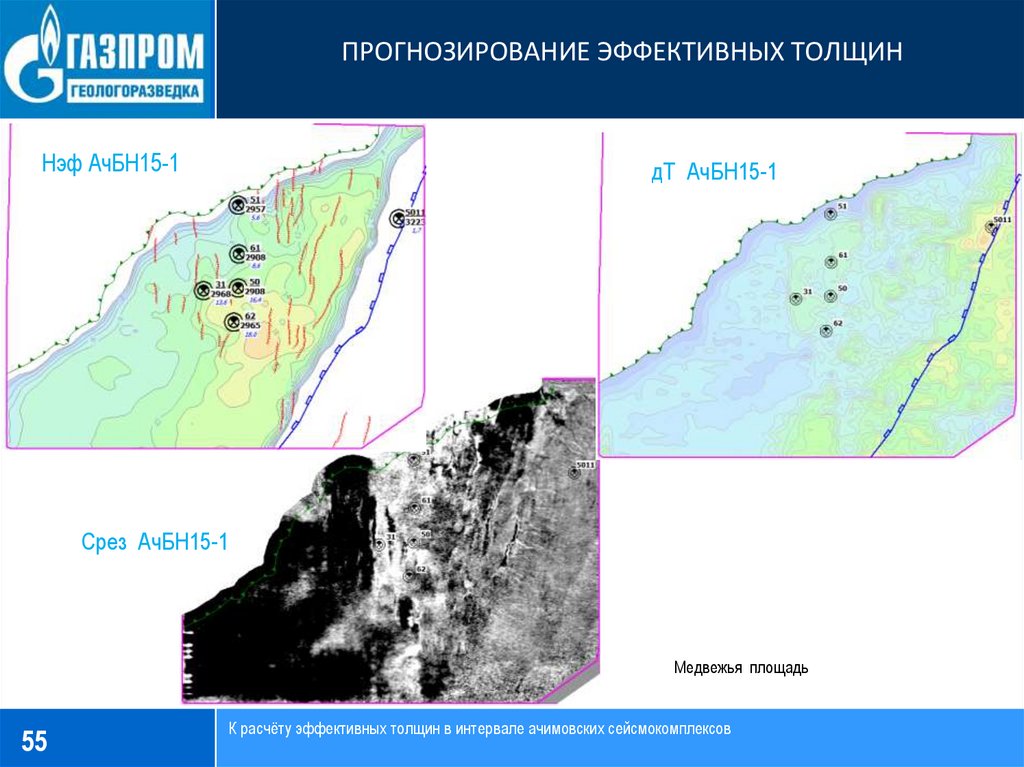

ПРОГНОЗИРОВАНИЕ ЭФФЕКТИВНЫХ ТОЛЩИН

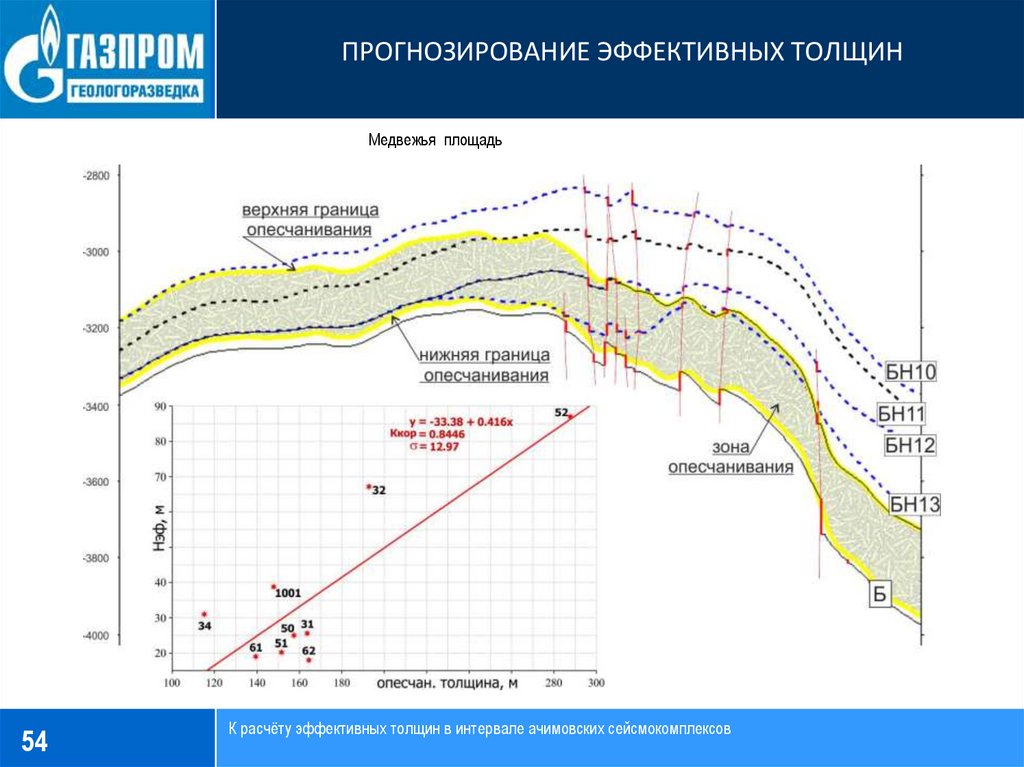

Медвежья площадь
54
К расчёту эффективных толщин в интервале ачимовских сейсмокомплексов

55.

ПРОГНОЗИРОВАНИЕ ЭФФЕКТИВНЫХ ТОЛЩИН
Нэф АчБН15-1
дТ АчБН15-1
Срез АчБН15-1
Медвежья площадь
55
К расчёту эффективных толщин в интервале ачимовских сейсмокомплексов

56.

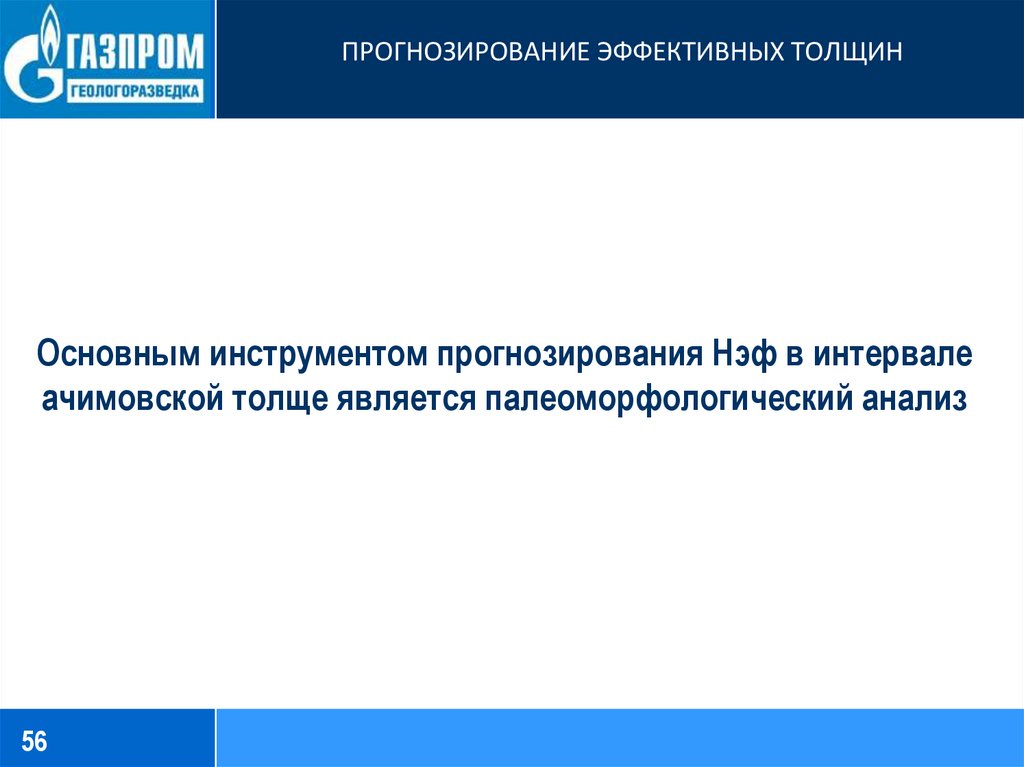

ПРОГНОЗИРОВАНИЕ ЭФФЕКТИВНЫХ ТОЛЩИН
Основным инструментом прогнозирования Нэф в интервале
ачимовской толще является палеоморфологический анализ
56

57.

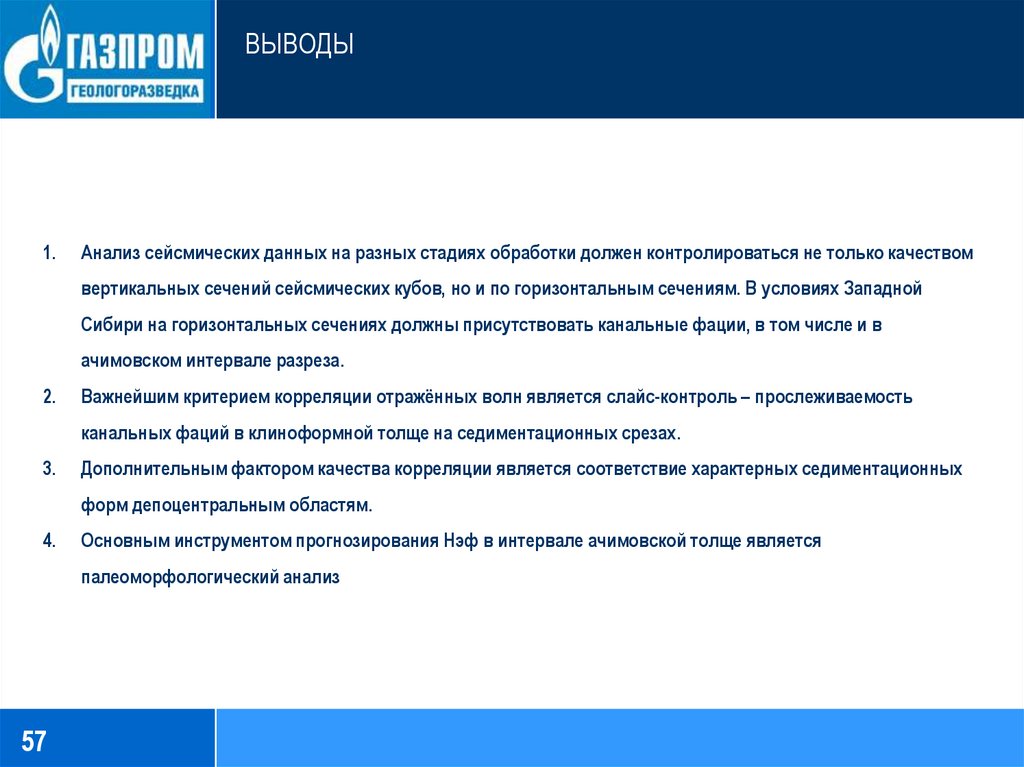

ВЫВОДЫ
1.
Анализ сейсмических данных на разных стадиях обработки должен контролироваться не только качеством
вертикальных сечений сейсмических кубов, но и по горизонтальным сечениям. В условиях Западной
Сибири на горизонтальных сечениях должны присутствовать канальные фации, в том числе и в
ачимовском интервале разреза.
2.
Важнейшим критерием корреляции отражённых волн является слайс-контроль – прослеживаемость
канальных фаций в клиноформной толще на седиментационных срезах.
3.
Дополнительным фактором качества корреляции является соответствие характерных седиментационных
форм депоцентральным областям.
4.
Основным инструментом прогнозирования Нэф в интервале ачимовской толще является
палеоморфологический анализ
57

58.

СПАСИБО ЗА
ВНИМАНИЕ!
58
