Никифорова

1.

Министерство науки и высшего образования Российской Федерации
Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Псковский государственный университет»
Передовая инженерная школа гибридных технологий в станкостроении
Союзного государства
Отделение электроэнергетики, электропривода и систем автоматизации
Проектирование системы внутреннего электроснабжения многоквартирного
жилого дома по адресу: Псковская область, Псковский район, д. Борисовичи, ул.
Героя России Досягаева, д. 6
Студент: Никифорова А.М.
Проверил: Ильин А.В.
Псков
2025

2.

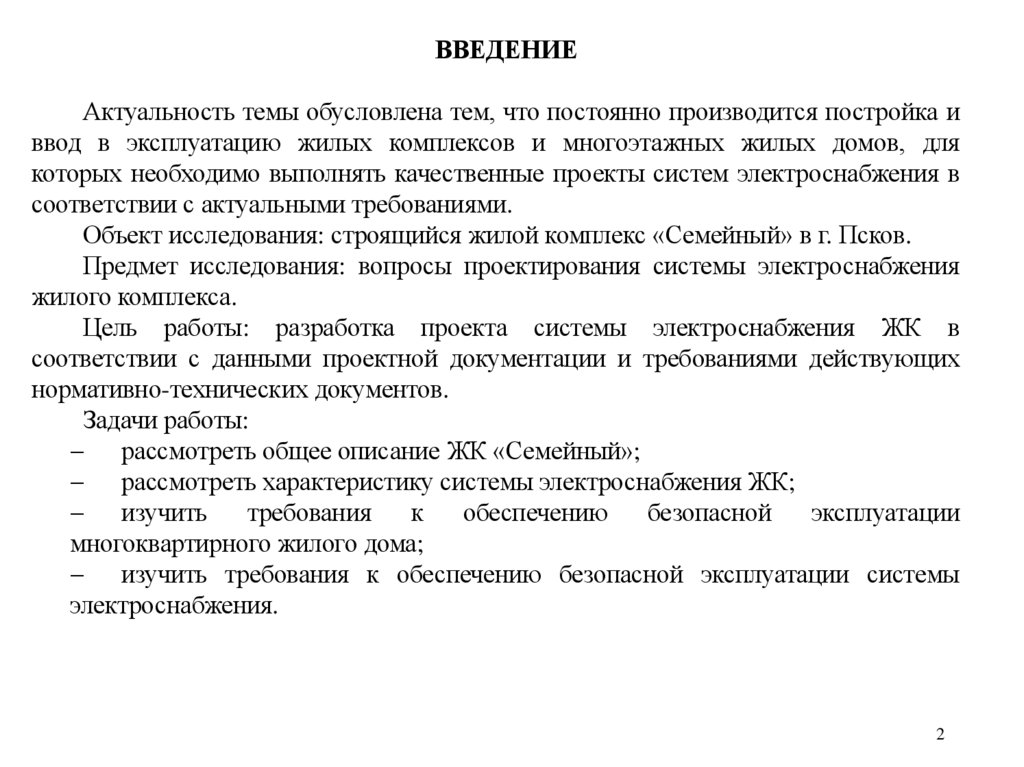

ВВЕДЕНИЕ
Актуальность темы обусловлена тем, что постоянно производится постройка и
ввод в эксплуатацию жилых комплексов и многоэтажных жилых домов, для
которых необходимо выполнять качественные проекты систем электроснабжения в
соответствии с актуальными требованиями.
Объект исследования: строящийся жилой комплекс «Семейный» в г. Псков.
Предмет исследования: вопросы проектирования системы электроснабжения
жилого комплекса.
Цель работы: разработка проекта системы электроснабжения ЖК в
соответствии с данными проектной документации и требованиями действующих
нормативно-технических документов.
Задачи работы:
рассмотреть общее описание ЖК «Семейный»;
рассмотреть характеристику системы электроснабжения ЖК;
изучить
требования
к
обеспечению
безопасной
эксплуатации
многоквартирного жилого дома;
изучить требования к обеспечению безопасной эксплуатации системы
электроснабжения.
2

3.

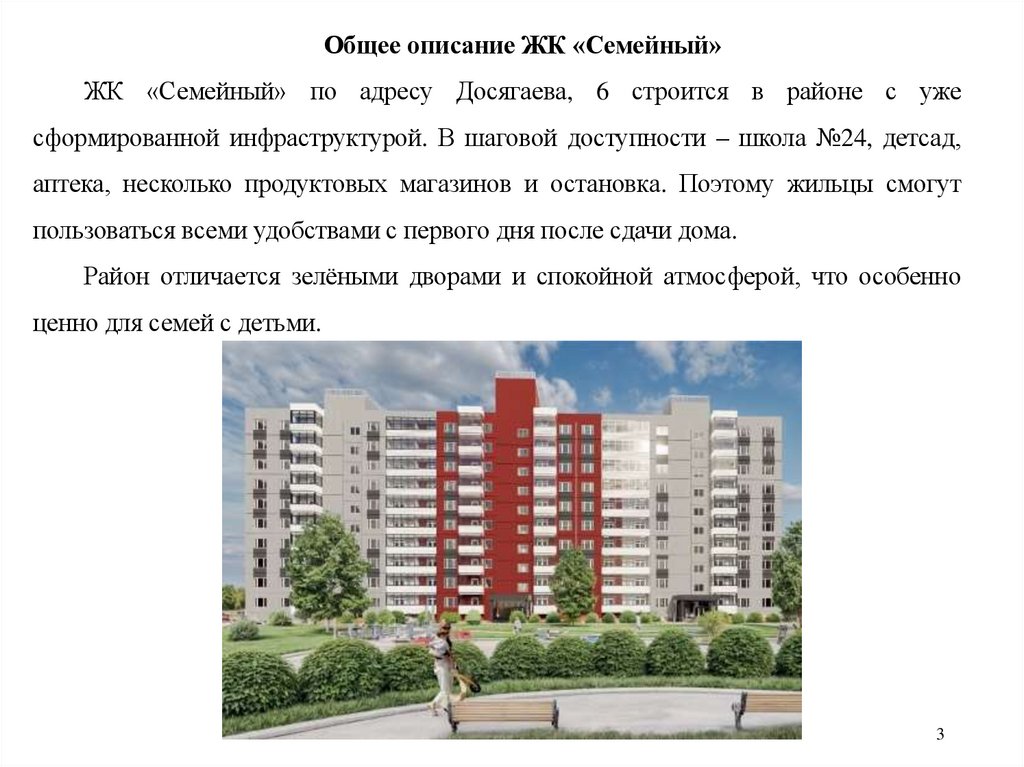

Общее описание ЖК «Семейный»
ЖК «Семейный» по адресу Досягаева, 6 строится в районе с уже
сформированной инфраструктурой. В шаговой доступности – школа №24, детсад,
аптека, несколько продуктовых магазинов и остановка. Поэтому жильцы смогут
пользоваться всеми удобствами с первого дня после сдачи дома.
Район отличается зелёными дворами и спокойной атмосферой, что особенно
ценно для семей с детьми.
3

4.

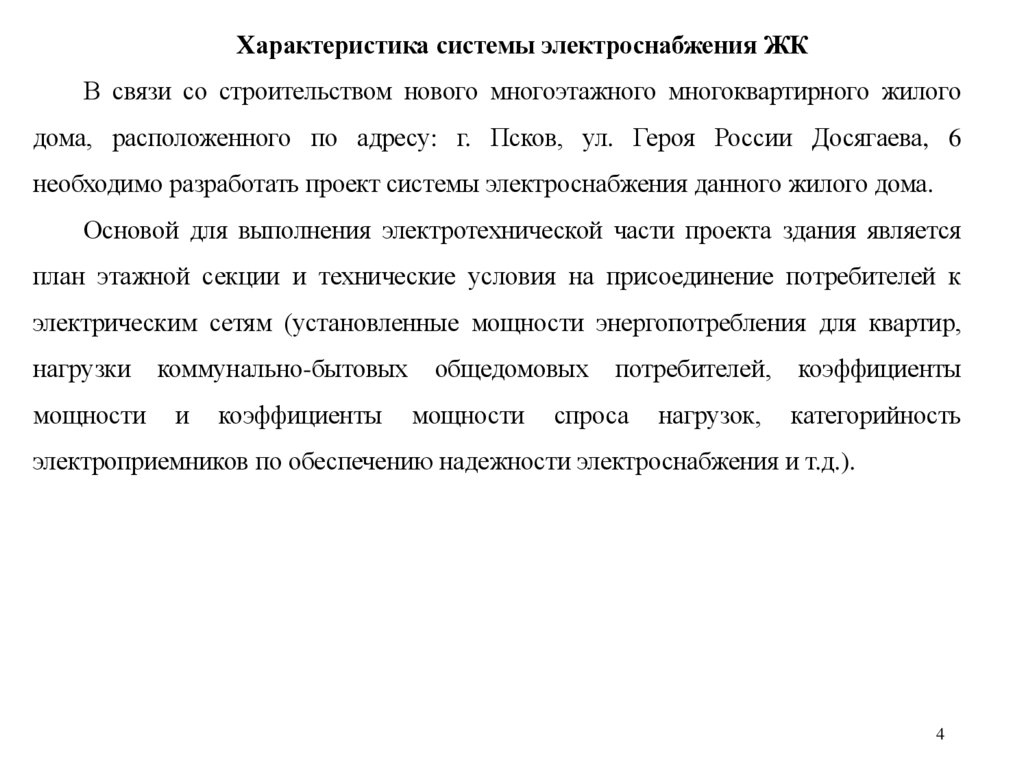

Характеристика системы электроснабжения ЖК
В связи со строительством нового многоэтажного многоквартирного жилого
дома, расположенного по адресу: г. Псков, ул. Героя России Досягаева, 6
необходимо разработать проект системы электроснабжения данного жилого дома.
Основой для выполнения электротехнической части проекта здания является
план этажной секции и технические условия на присоединение потребителей к
электрическим сетям (установленные мощности энергопотребления для квартир,
нагрузки
коммунально-бытовых
мощности
и
коэффициенты
общедомовых
мощности
потребителей,
спроса
нагрузок,
коэффициенты
категорийность
электроприемников по обеспечению надежности электроснабжения и т.д.).
4

5.

Характеристика системы электроснабжения ЖК
Наружные сети 10 кВ и трансформаторные подстанции разрабатываются
отдельным проектом.
Наружные сети 0,4 кВ от проектируемой БКТП до кабельных разделителей на
стене дома, в т.ч. наружное освещение.
Питание
электроприемников жилого дома
предусматривается
от сети
переменного тока напряжением 400/230 В.
Молниезащита здания выполняется по III категории устройством на кровле
молниеприемной сетки с токоотводами и заземлителем по периметру здания.
Токоотводы расположены не ближе 3 м от входов.
5

6.

Охрана труда.
Требования к обеспечению безопасной эксплуатации многоквартирного
жилого дома
Текущий
ремонт
проводится
с
периодичностью,
обеспечивающей
эффективную эксплуатацию зданий с момента его строительства (капитального
ремонта)
до
момента
постановки
на
очередной
капитальный
ремонт
(реконструкцию). При этом учитываются природно-климатические условия,
конструктивные решения, техническое состояние и режим эксплуатации здания.
6

7.

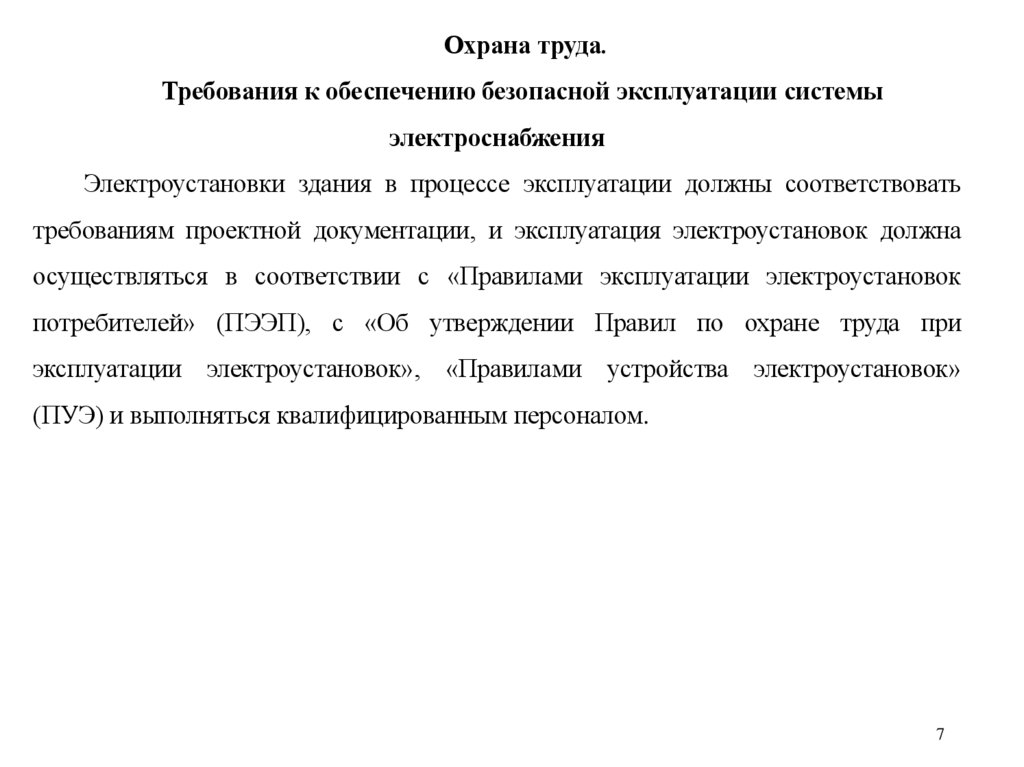

Охрана труда.
Требования к обеспечению безопасной эксплуатации системы
электроснабжения
Электроустановки здания в процессе эксплуатации должны соответствовать
требованиям проектной документации, и эксплуатация электроустановок должна
осуществляться в соответствии с «Правилами эксплуатации электроустановок
потребителей» (ПЭЭП), с «Об утверждении Правил по охране труда при
эксплуатации электроустановок», «Правилами устройства электроустановок»
(ПУЭ) и выполняться квалифицированным персоналом.
7

8.

8

9.

9

10.

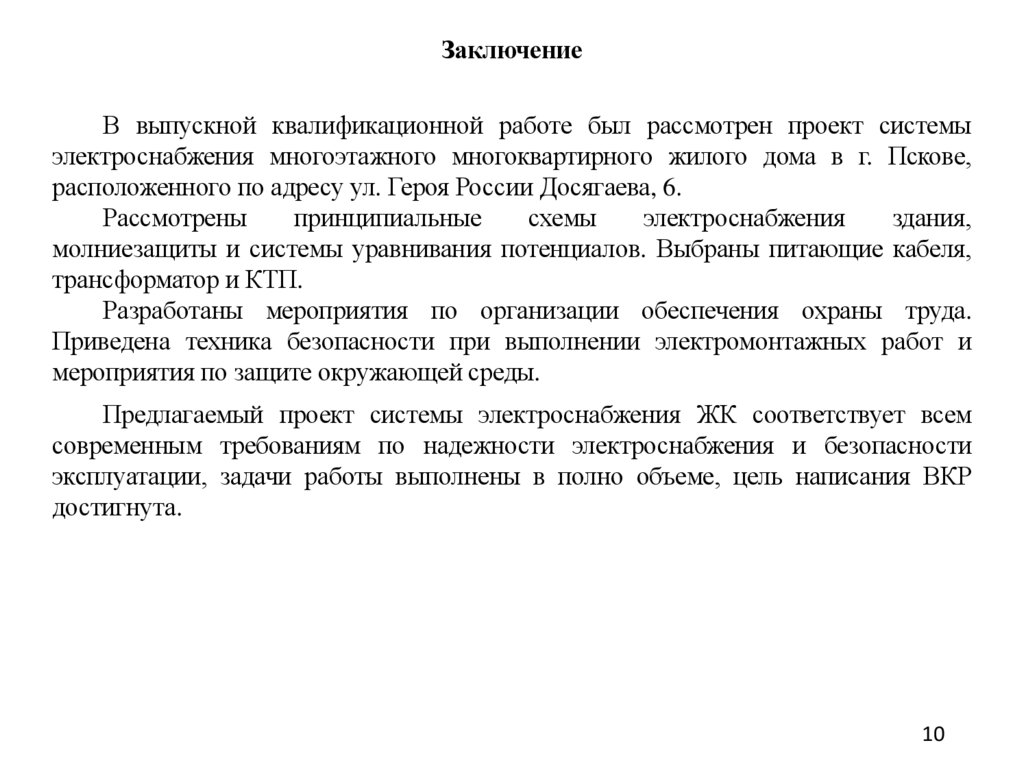

Заключение
В выпускной квалификационной работе был рассмотрен проект системы
электроснабжения многоэтажного многоквартирного жилого дома в г. Пскове,
расположенного по адресу ул. Героя России Досягаева, 6.
Рассмотрены
принципиальные
схемы
электроснабжения
здания,
молниезащиты и системы уравнивания потенциалов. Выбраны питающие кабеля,
трансформатор и КТП.
Разработаны мероприятия по организации обеспечения охраны труда.
Приведена техника безопасности при выполнении электромонтажных работ и
мероприятия по защите окружающей среды.
Предлагаемый проект системы электроснабжения ЖК соответствует всем
современным требованиям по надежности электроснабжения и безопасности
эксплуатации, задачи работы выполнены в полно объеме, цель написания ВКР
достигнута.
10

11.

СПАСИБО ЗА ВНИМАНИЕ!
11
