Урок №6

1. Урок Труд (Технология)

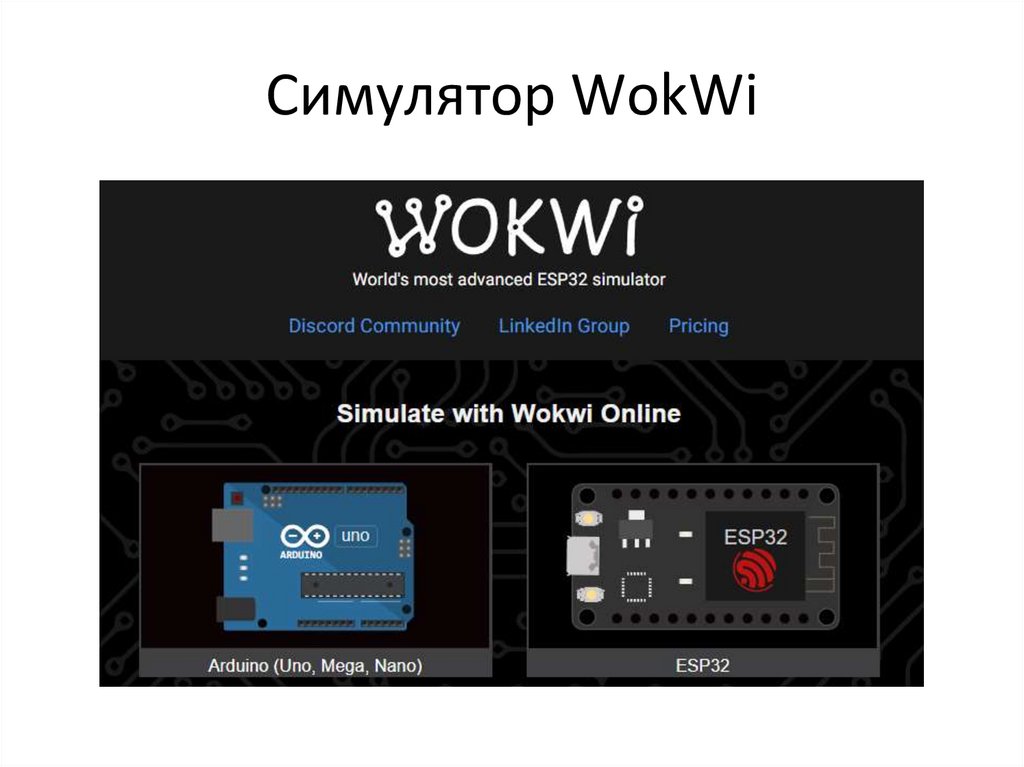

2. Симулятор WokWi

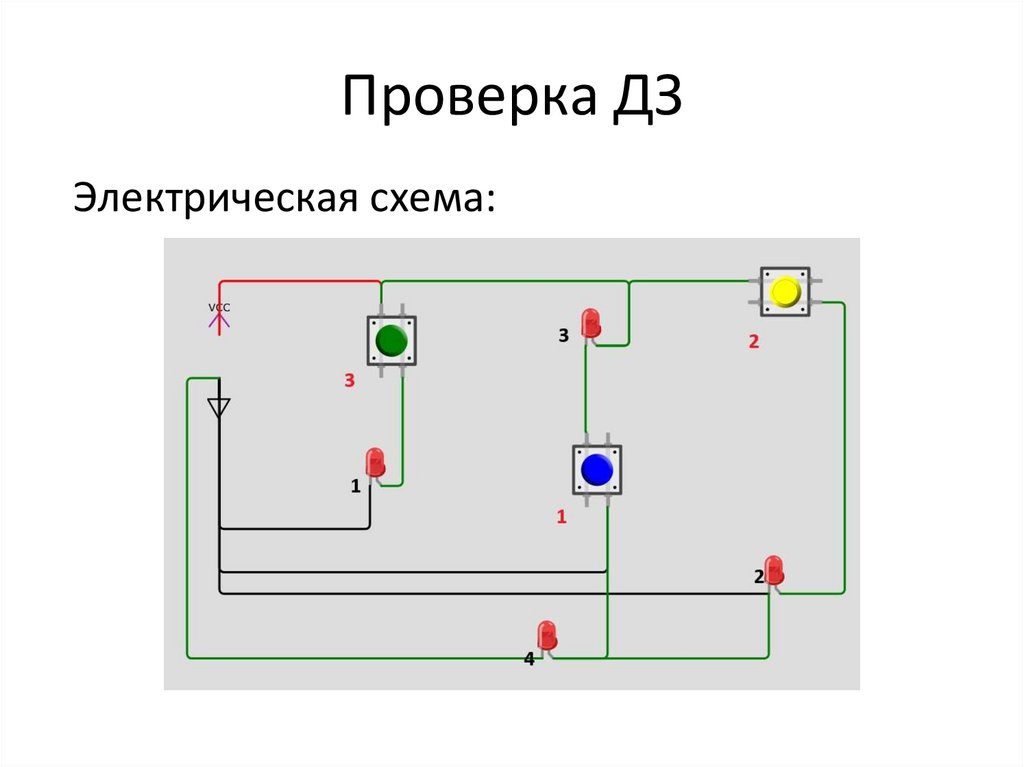

3. Проверка ДЗ

Электрическая схема:

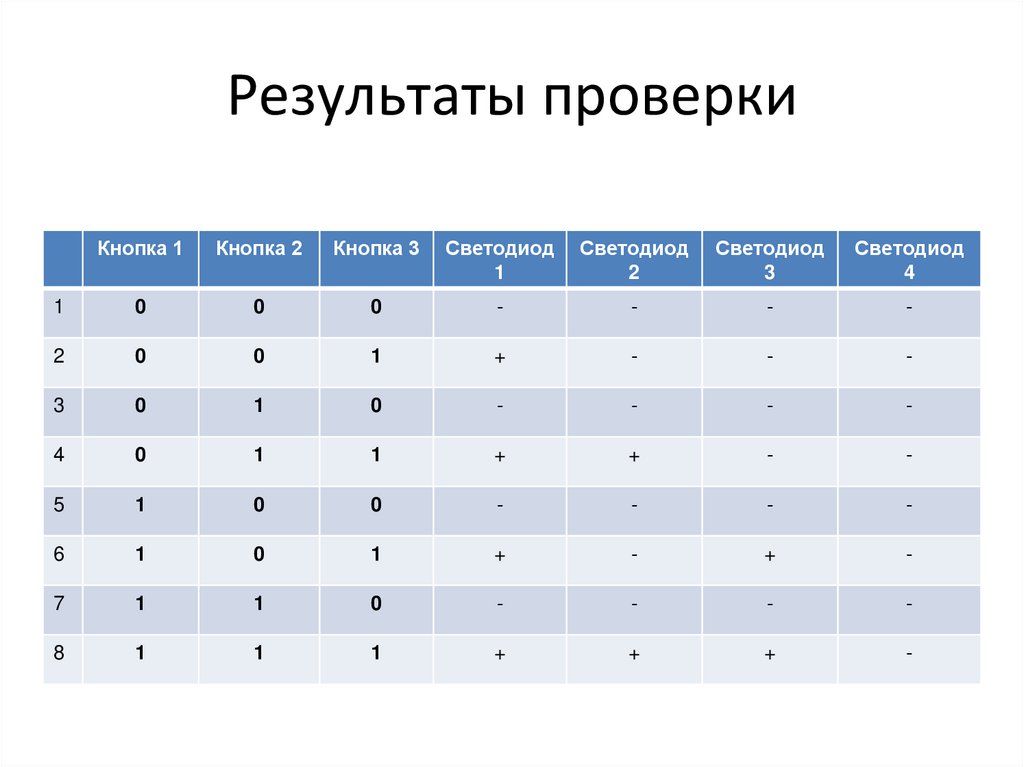

4. Результаты проверки

Кнопка 1
Кнопка 2
Кнопка 3
Светодиод
1
Светодиод
2
Светодиод
3
Светодиод
4
1
0
0
0
-
-
-
-
2
0
0
1
+
-
-
-
3
0
1
0
-
-
-
-
4
0
1
1
+
+
-
-
5
1
0
0
-
-
-
-
6
1
0
1
+
-
+
-
7
1
1
0
-
-
-
-
8
1
1
1
+
+
+
-

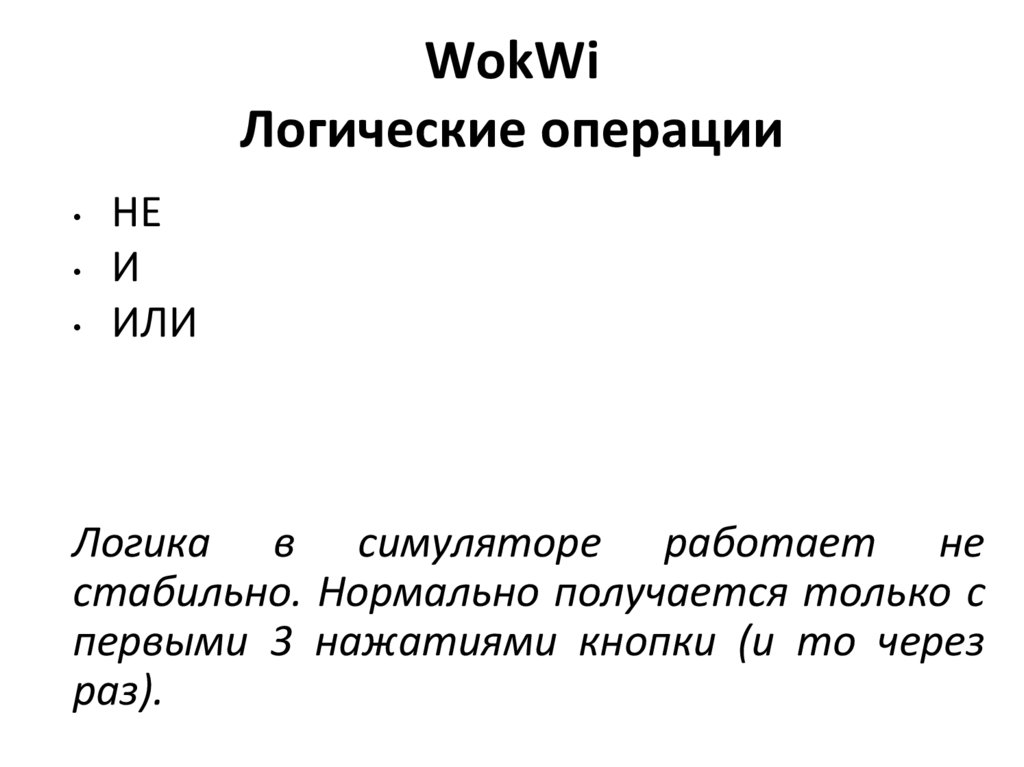

5. WokWi Логические операции

НЕ
• И
• ИЛИ
Логика в симуляторе работает не
стабильно. Нормально получается только с
первыми 3 нажатиями кнопки (и то через
раз).

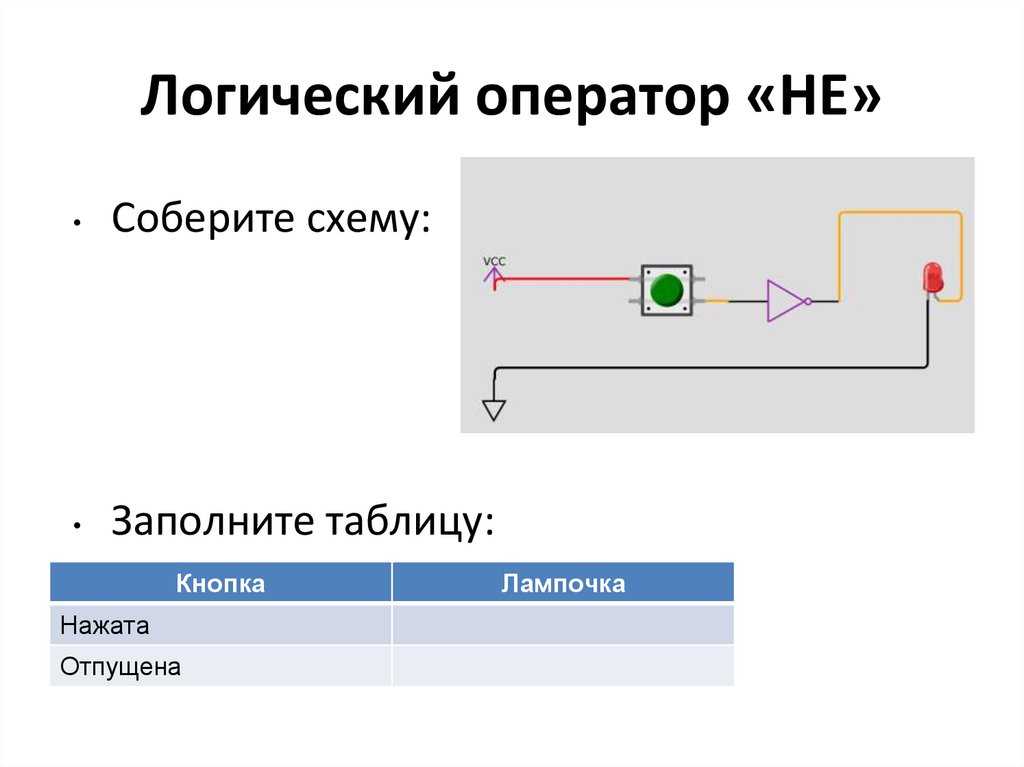

6. Логический оператор «НЕ»

Соберите схему:
Заполните таблицу:
Кнопка
Нажата
Отпущена
Лампочка

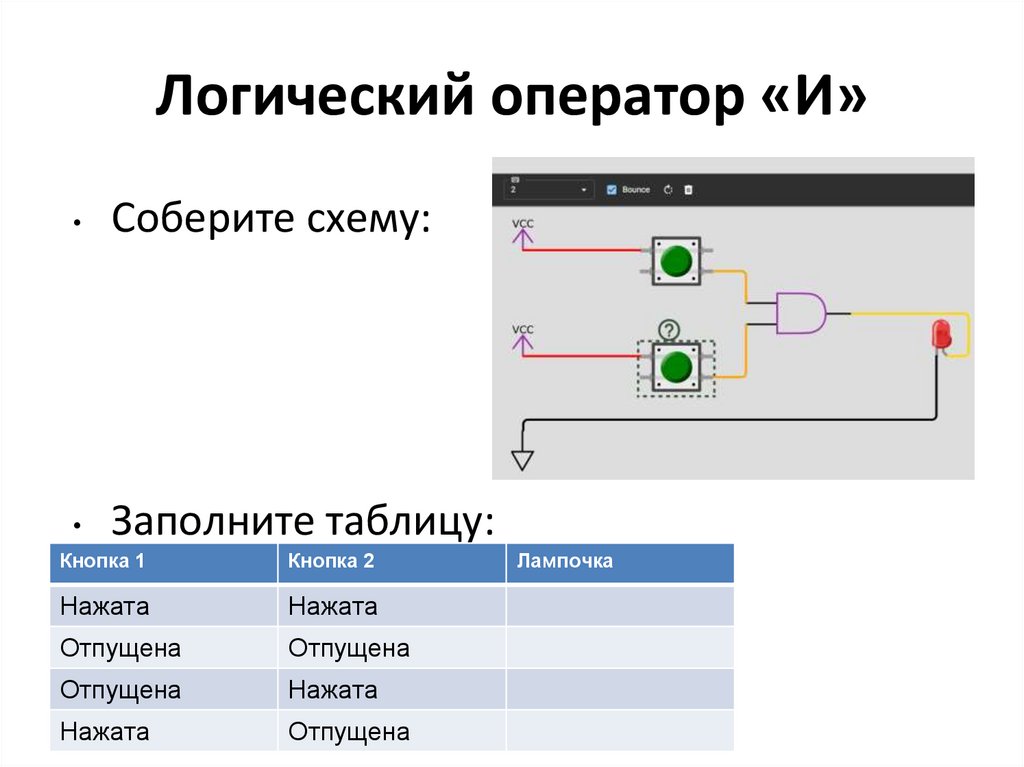

7. Логический оператор «И»

Соберите схему:
Заполните таблицу:
Кнопка 1
Кнопка 2
Нажата
Нажата
Отпущена
Отпущена
Отпущена
Нажата
Нажата
Отпущена
Лампочка

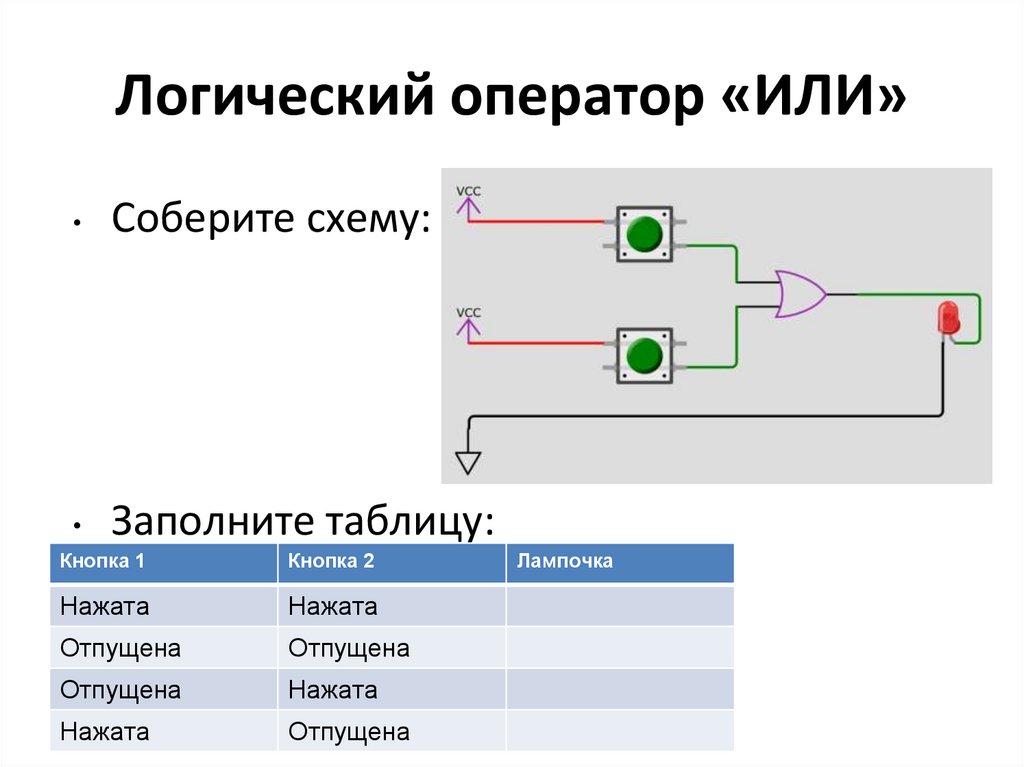

8. Логический оператор «ИЛИ»

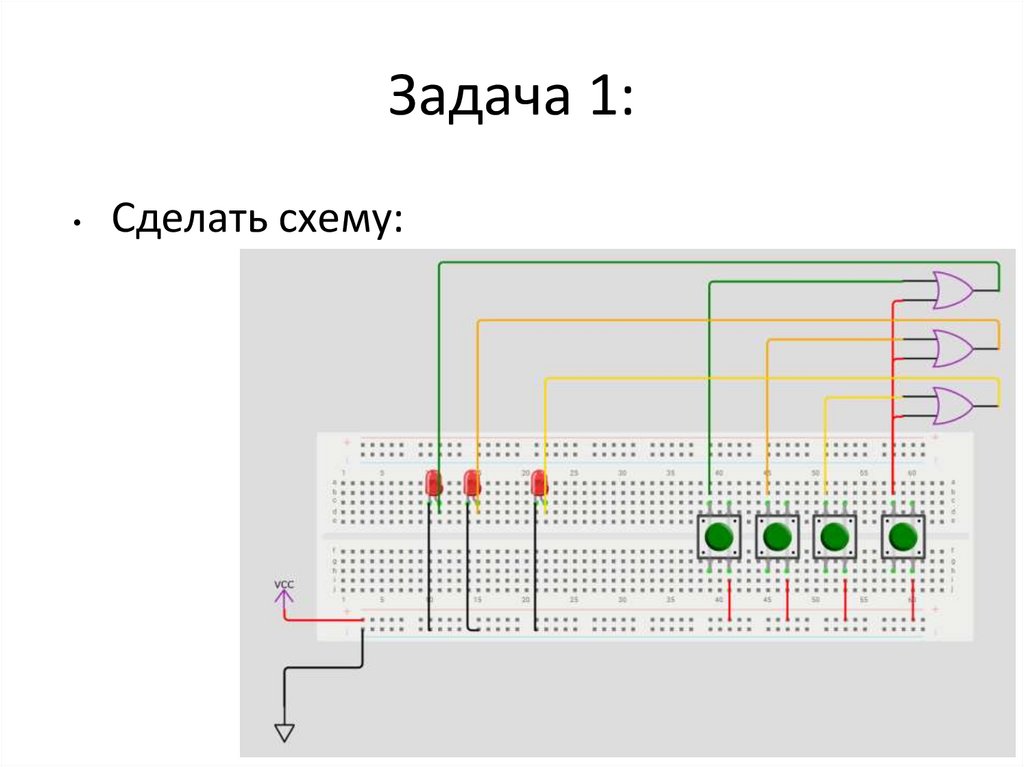

9. Задача 1:

Сделать схему:

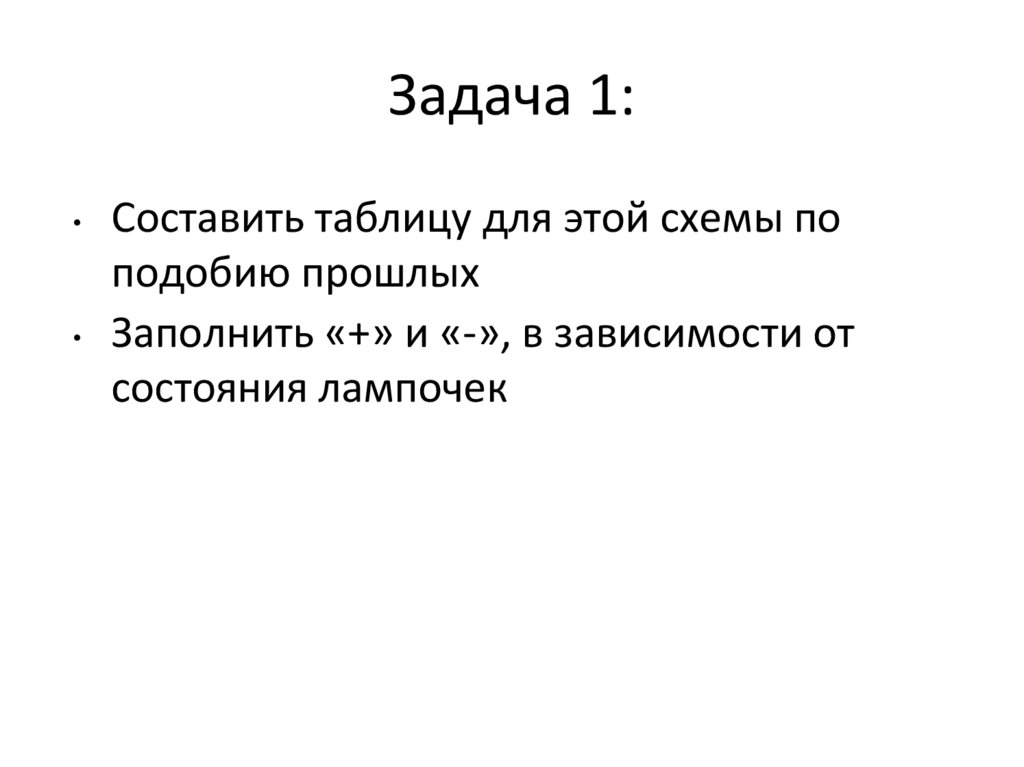

10. Задача 1:

Составить таблицу для этой схемы по
подобию прошлых
• Заполнить «+» и «-», в зависимости от
состояния лампочек

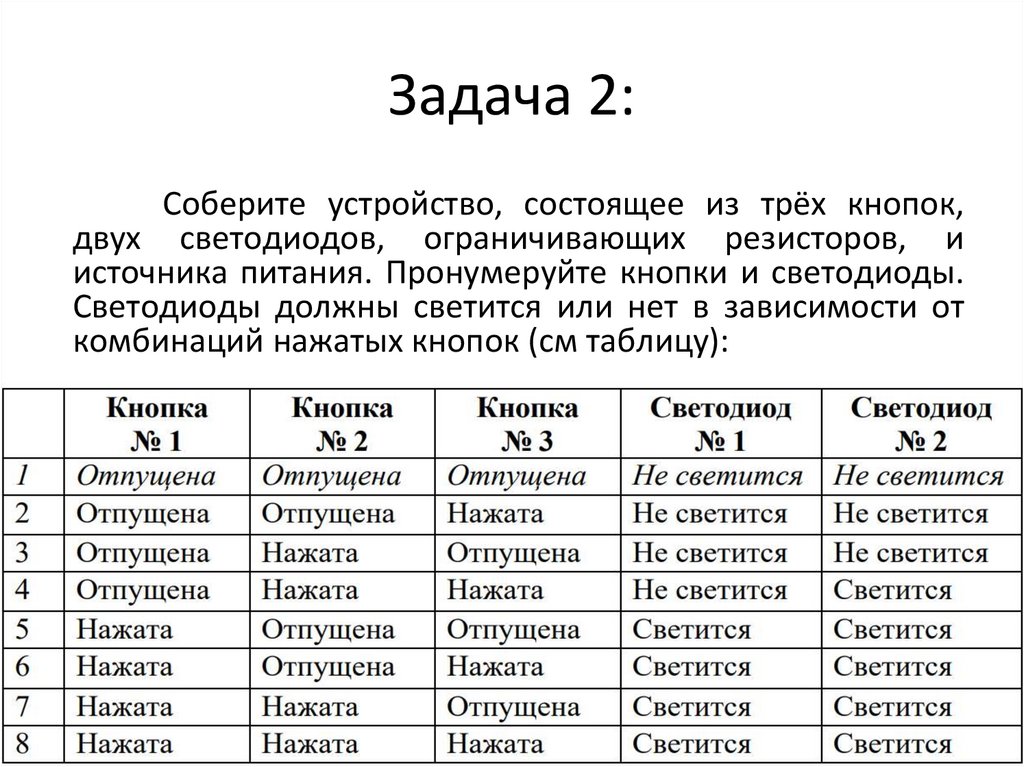

11. Задача 2:

Соберите устройство, состоящее из трёх кнопок,
двух светодиодов, ограничивающих резисторов, и
источника питания. Пронумеруйте кнопки и светодиоды.
Светодиоды должны светится или нет в зависимости от
комбинаций нажатых кнопок (см таблицу):

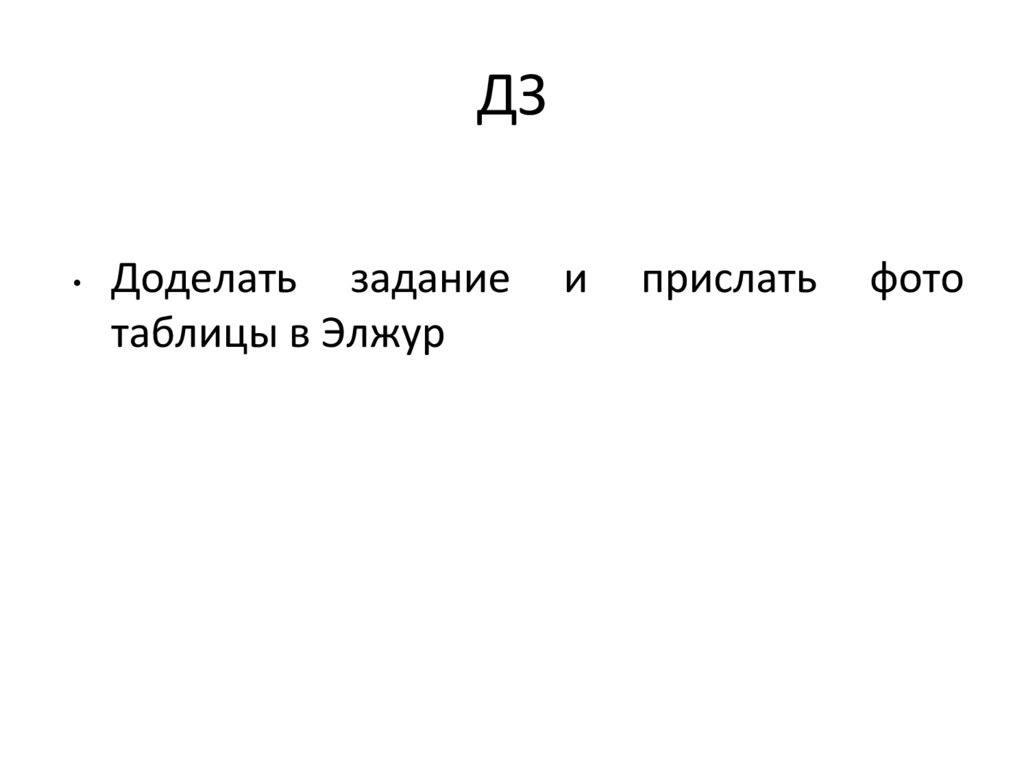

12. ДЗ

Доделать задание
таблицы в Элжур
и
прислать
фото
