1. ОП.05 ОХРАНА ТРУДА

Тут ФИО / Группа

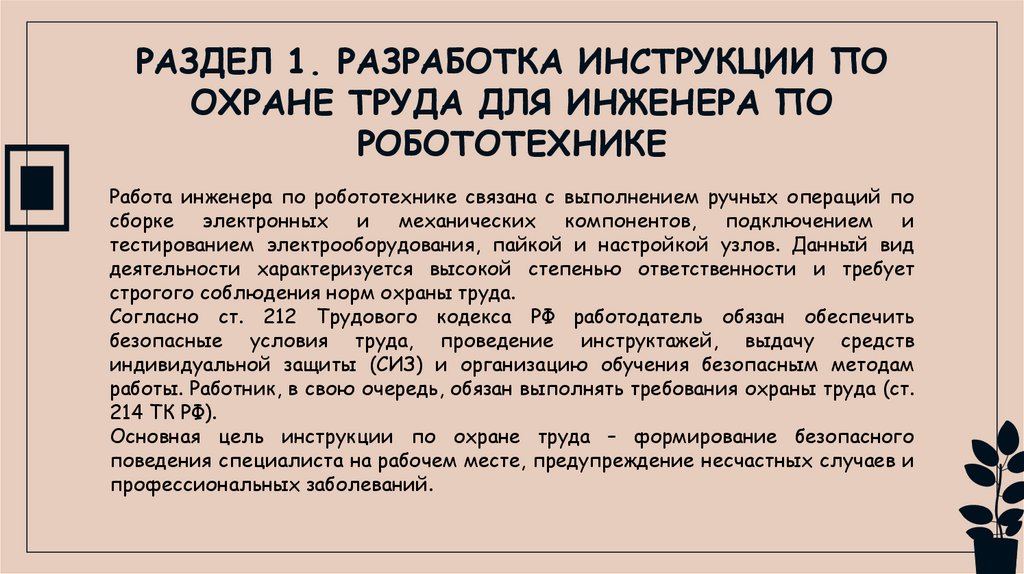

2. РАЗДЕЛ 1. РАЗРАБОТКА ИНСТРУКЦИИ ПО ОХРАНЕ ТРУДА ДЛЯ ИНЖЕНЕРА ПО РОБОТОТЕХНИКЕ

Работа инженера по робототехнике связана с выполнением ручных операций по
сборке электронных и механических компонентов, подключением и
тестированием электрооборудования, пайкой и настройкой узлов. Данный вид
деятельности характеризуется высокой степенью ответственности и требует
строгого соблюдения норм охраны труда.
Согласно ст. 212 Трудового кодекса РФ работодатель обязан обеспечить
безопасные условия труда, проведение инструктажей, выдачу средств
индивидуальной защиты (СИЗ) и организацию обучения безопасным методам
работы. Работник, в свою очередь, обязан выполнять требования охраны труда (ст.
214 ТК РФ).
Основная цель инструкции по охране труда – формирование безопасного
поведения специалиста на рабочем месте, предупреждение несчастных случаев и
профессиональных заболеваний.

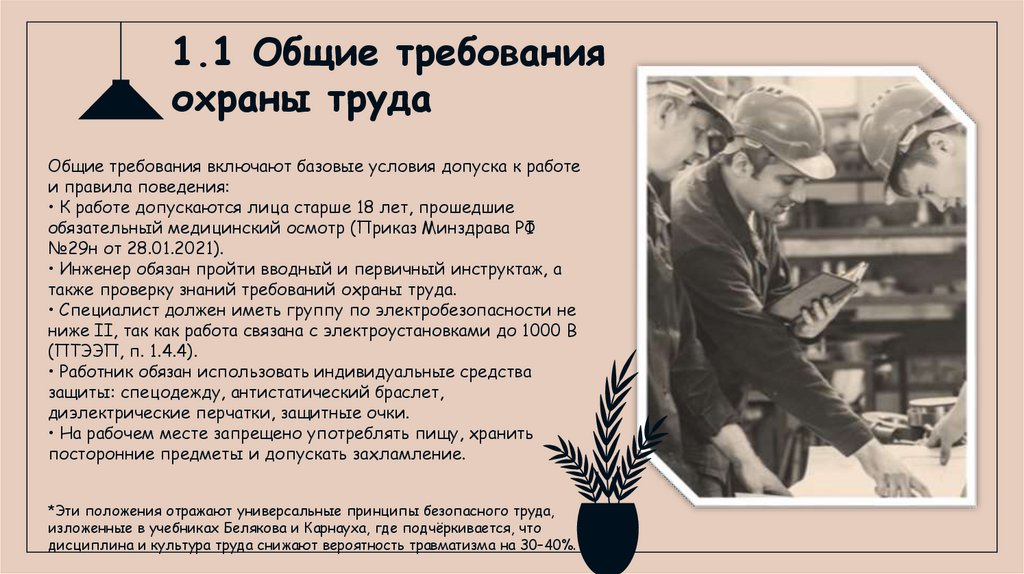

3. 1.1 Общие требования охраны труда

Общие требования включают базовые условия допуска к работе
и правила поведения:
• К работе допускаются лица старше 18 лет, прошедшие
обязательный медицинский осмотр (Приказ Минздрава РФ
№29н от 28.01.2021).
• Инженер обязан пройти вводный и первичный инструктаж, а
также проверку знаний требований охраны труда.
• Специалист должен иметь группу по электробезопасности не
ниже II, так как работа связана с электроустановками до 1000 В
(ПТЭЭП, п. 1.4.4).
• Работник обязан использовать индивидуальные средства
защиты: спецодежду, антистатический браслет,
диэлектрические перчатки, защитные очки.
• На рабочем месте запрещено употреблять пищу, хранить
посторонние предметы и допускать захламление.
*Эти положения отражают универсальные принципы безопасного труда,
изложенные в учебниках Белякова и Карнауха, где подчёркивается, что
дисциплина и культура труда снижают вероятность травматизма на 30–40%.

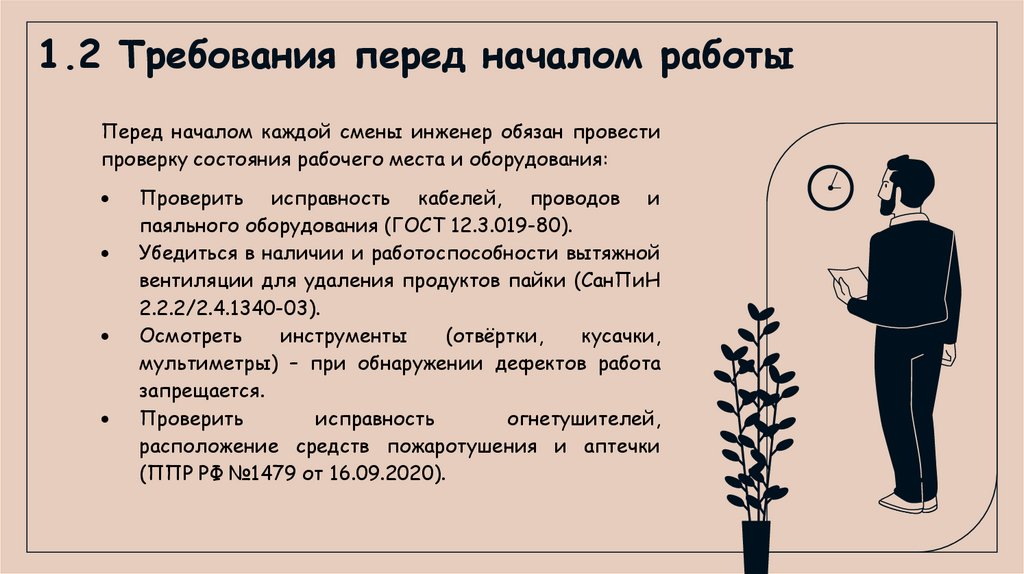

4. 1.2 Требования перед началом работы

Перед началом каждой смены инженер обязан провести
проверку состояния рабочего места и оборудования:
Проверить исправность кабелей, проводов и
паяльного оборудования (ГОСТ 12.3.019-80).
Убедиться в наличии и работоспособности вытяжной
вентиляции для удаления продуктов пайки (СанПиН
2.2.2/2.4.1340-03).
Осмотреть
инструменты
(отвёртки,
кусачки,
мультиметры) – при обнаружении дефектов работа
запрещается.
Проверить
исправность
огнетушителей,
расположение средств пожаротушения и аптечки
(ППР РФ №1479 от 16.09.2020).

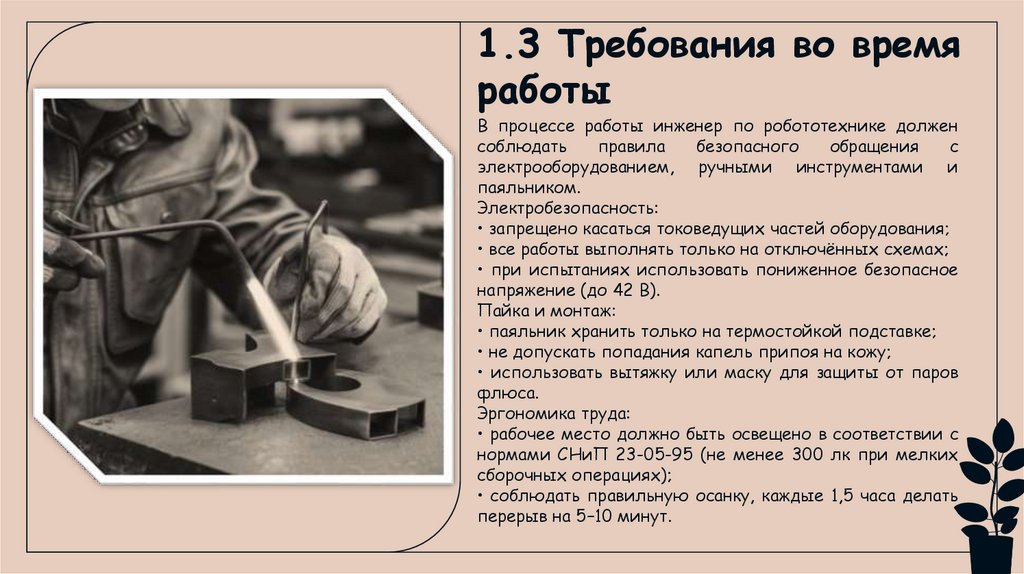

5. 1.3 Требования во время работы

В процессе работы инженер по робототехнике должен
соблюдать
правила
безопасного
обращения
с
электрооборудованием, ручными инструментами и
паяльником.
Электробезопасность:
• запрещено касаться токоведущих частей оборудования;
• все работы выполнять только на отключённых схемах;
• при испытаниях использовать пониженное безопасное
напряжение (до 42 В).
Пайка и монтаж:
• паяльник хранить только на термостойкой подставке;
• не допускать попадания капель припоя на кожу;
• использовать вытяжку или маску для защиты от паров
флюса.
Эргономика труда:
• рабочее место должно быть освещено в соответствии с
нормами СНиП 23-05-95 (не менее 300 лк при мелких
сборочных операциях);
• соблюдать правильную осанку, каждые 1,5 часа делать
перерыв на 5–10 минут.

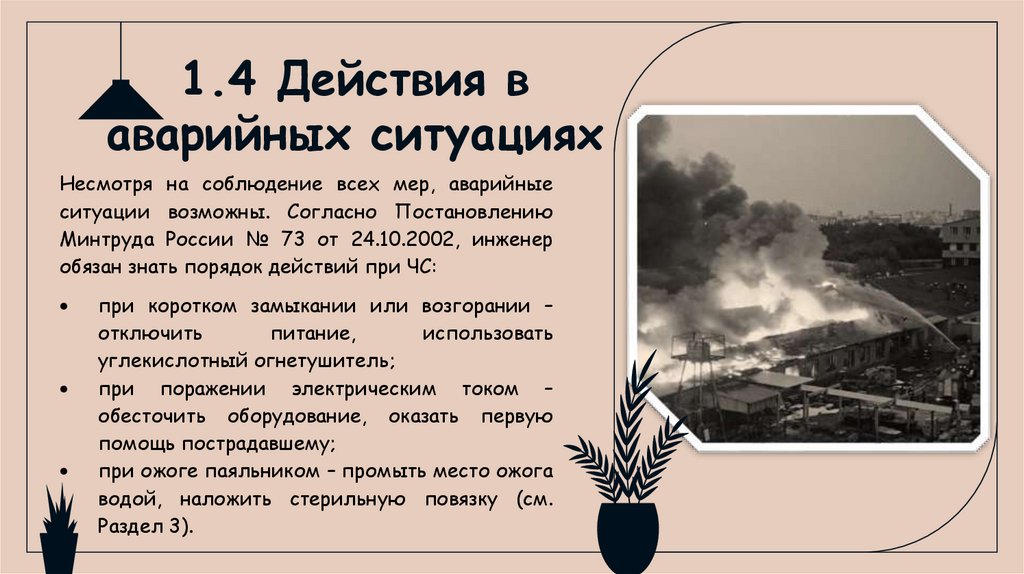

6. 1.4 Действия в аварийных ситуациях

Несмотря на соблюдение всех мер, аварийные
ситуации возможны. Согласно Постановлению
Минтруда России № 73 от 24.10.2002, инженер
обязан знать порядок действий при ЧС:
при коротком замыкании или возгорании –
отключить
питание,
использовать
углекислотный огнетушитель;
при поражении электрическим током –
обесточить оборудование, оказать первую
помощь пострадавшему;
при ожоге паяльником – промыть место ожога
водой, наложить стерильную повязку (см.
Раздел 3).

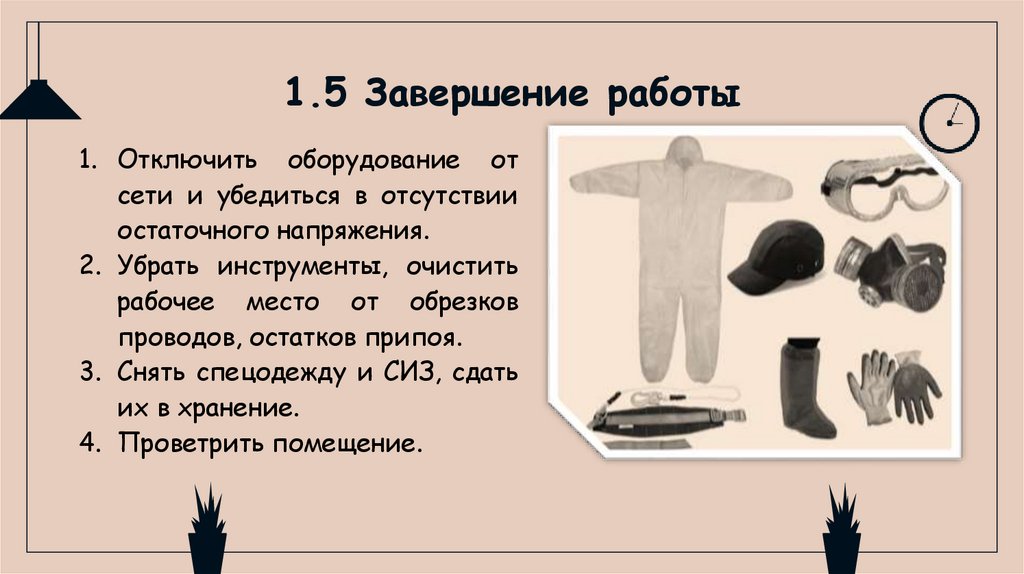

7. 1.5 Завершение работы

1. Отключить оборудование от
сети и убедиться в отсутствии
остаточного напряжения.
2. Убрать инструменты, очистить
рабочее место от обрезков
проводов, остатков припоя.
3. Снять спецодежду и СИЗ, сдать
их в хранение.
4. Проветрить помещение.

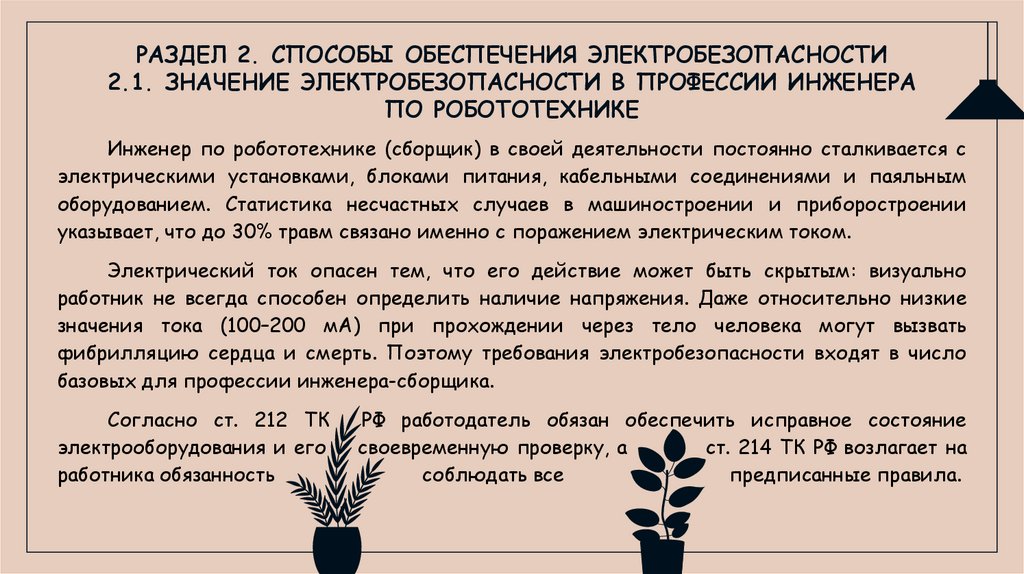

8. РАЗДЕЛ 2. СПОСОБЫ ОБЕСПЕЧЕНИЯ ЭЛЕКТРОБЕЗОПАСНОСТИ 2.1. ЗНАЧЕНИЕ ЭЛЕКТРОБЕЗОПАСНОСТИ В ПРОФЕССИИ ИНЖЕНЕРА ПО РОБОТОТЕХНИКЕ

Инженер по робототехнике (сборщик) в своей деятельности постоянно сталкивается с
электрическими установками, блоками питания, кабельными соединениями и паяльным
оборудованием. Статистика несчастных случаев в машиностроении и приборостроении
указывает, что до 30% травм связано именно с поражением электрическим током.
Электрический ток опасен тем, что его действие может быть скрытым: визуально
работник не всегда способен определить наличие напряжения. Даже относительно низкие
значения тока (100–200 мА) при прохождении через тело человека могут вызвать
фибрилляцию сердца и смерть. Поэтому требования электробезопасности входят в число
базовых для профессии инженера-сборщика.
Согласно ст. 212 ТК
электрооборудования и его
работника обязанность
РФ работодатель обязан обеспечить исправное состояние
своевременную проверку, а
ст. 214 ТК РФ возлагает на
соблюдать все
предписанные правила.

9.

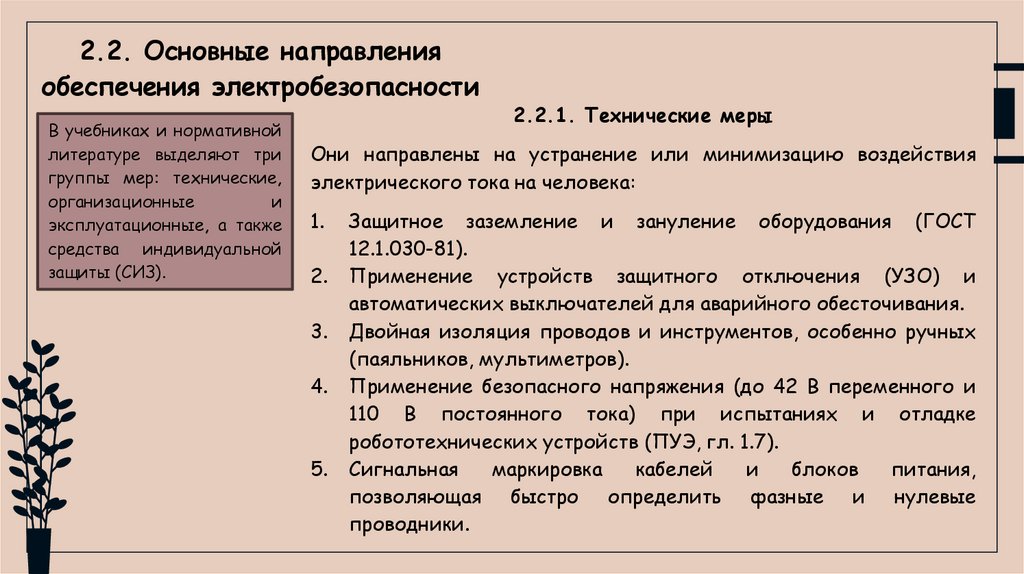

2.2. Основные направления
обеспечения электробезопасности
В учебниках и нормативной
литературе выделяют три
группы мер: технические,
организационные
и
эксплуатационные, а также
средства индивидуальной
защиты (СИЗ).
2.2.1. Технические меры
Они направлены на устранение или минимизацию воздействия
электрического тока на человека:
1.
2.
3.
4.
5.
Защитное заземление и зануление оборудования (ГОСТ
12.1.030-81).
Применение устройств защитного отключения (УЗО) и
автоматических выключателей для аварийного обесточивания.
Двойная изоляция проводов и инструментов, особенно ручных
(паяльников, мультиметров).
Применение безопасного напряжения (до 42 В переменного и
110 В постоянного тока) при испытаниях и отладке
робототехнических устройств (ПУЭ, гл. 1.7).
Сигнальная
маркировка
кабелей
и
блоков
питания,
позволяющая быстро определить фазные и нулевые
проводники.

10.

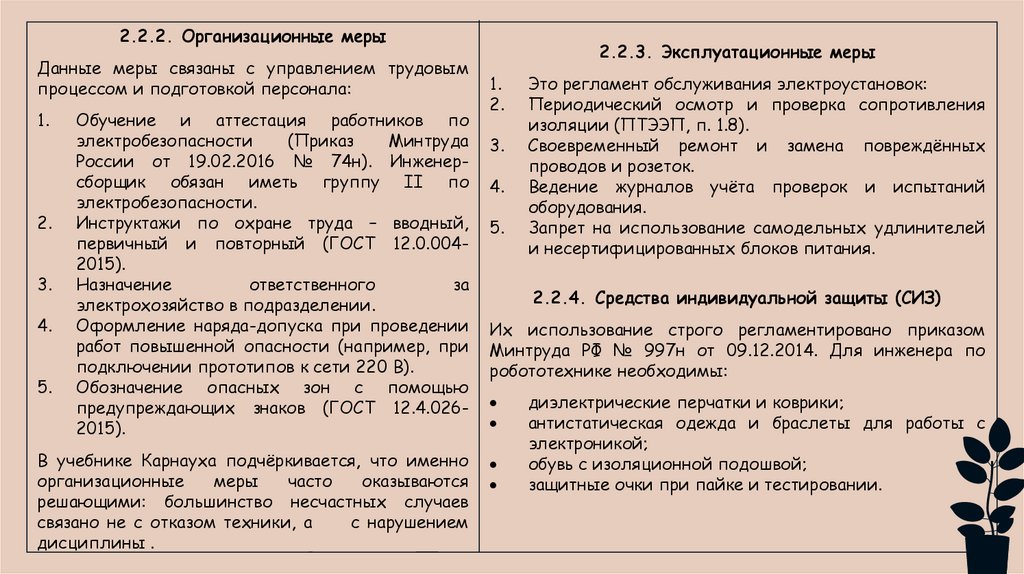

2.2.2. Организационные меры
Данные меры связаны с управлением трудовым
процессом и подготовкой персонала:
1.
2.
3.
4.
5.
Обучение и аттестация работников по
электробезопасности
(Приказ
Минтруда
России от 19.02.2016 № 74н). Инженерсборщик обязан иметь группу II по
электробезопасности.
Инструктажи по охране труда – вводный,
первичный и повторный (ГОСТ 12.0.0042015).
Назначение
ответственного
за
электрохозяйство в подразделении.
Оформление наряда-допуска при проведении
работ повышенной опасности (например, при
подключении прототипов к сети 220 В).
Обозначение опасных зон с помощью
предупреждающих знаков (ГОСТ 12.4.0262015).
В учебнике Карнауха подчёркивается, что именно
организационные
меры
часто
оказываются
решающими: большинство несчастных случаев
связано не с отказом техники, а
с нарушением
дисциплины .
2.2.3. Эксплуатационные меры
1.
2.
3.
4.
5.
Это регламент обслуживания электроустановок:
Периодический осмотр и проверка сопротивления
изоляции (ПТЭЭП, п. 1.8).
Своевременный ремонт и замена повреждённых
проводов и розеток.
Ведение журналов учёта проверок и испытаний
оборудования.
Запрет на использование самодельных удлинителей
и несертифицированных блоков питания.
2.2.4. Средства индивидуальной защиты (СИЗ)
Их использование строго регламентировано приказом
Минтруда РФ № 997н от 09.12.2014. Для инженера по
робототехнике необходимы:
диэлектрические перчатки и коврики;
антистатическая одежда и браслеты для работы с
электроникой;
обувь с изоляционной подошвой;
защитные очки при пайке и тестировании.

11.

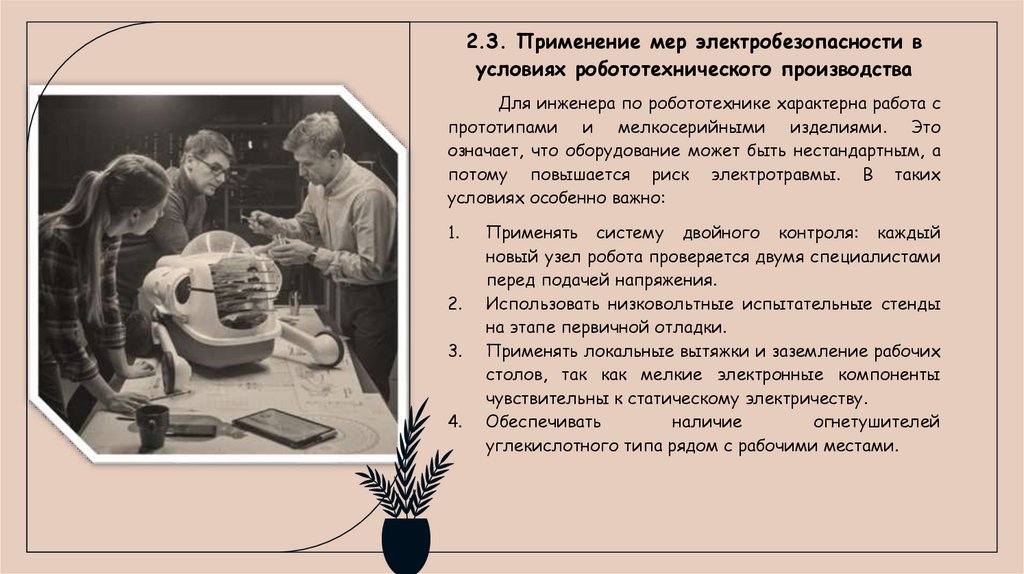

2.3. Применение мер электробезопасности в
условиях робототехнического производства
Для инженера по робототехнике характерна работа с
прототипами и мелкосерийными изделиями. Это
означает, что оборудование может быть нестандартным, а
потому повышается риск электротравмы. В таких
условиях особенно важно:
1.
2.
3.
4.
Применять систему двойного контроля: каждый
новый узел робота проверяется двумя специалистами
перед подачей напряжения.
Использовать низковольтные испытательные стенды
на этапе первичной отладки.
Применять локальные вытяжки и заземление рабочих
столов, так как мелкие электронные компоненты
чувствительны к статическому электричеству.
Обеспечивать
наличие
огнетушителей
углекислотного типа рядом с рабочими местами.

12.

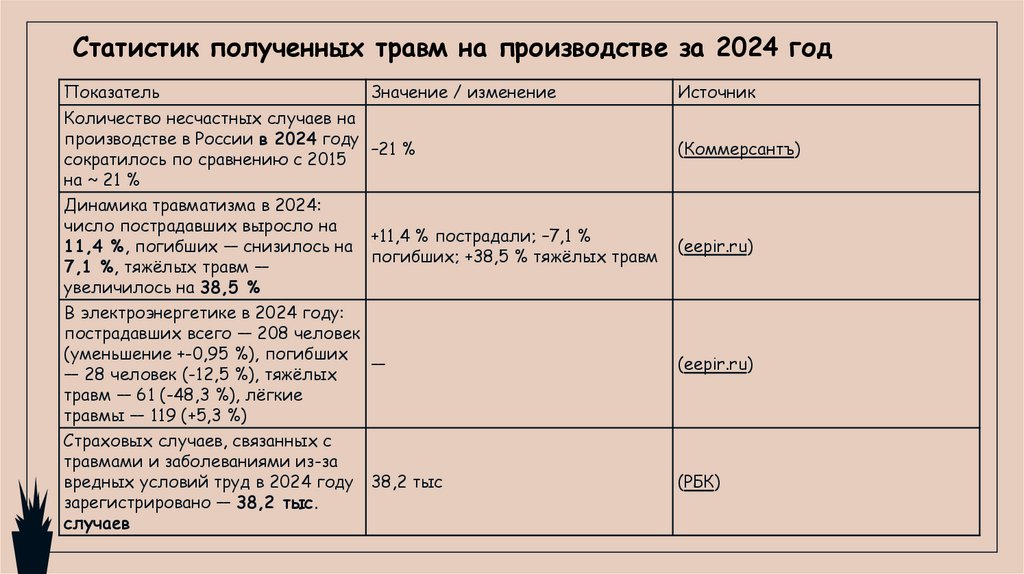

Статистик полученных травм на производстве за 2024 год
Показатель
Значение / изменение
Количество несчастных случаев на
производстве в России в 2024 году
–21 %
сократилось по сравнению с 2015
на ~ 21 %
Динамика травматизма в 2024:
число пострадавших выросло на
+11,4 % пострадали; –7,1 %
11,4 %, погибших — снизилось на
погибших; +38,5 % тяжёлых травм
7,1 %, тяжёлых травм —
увеличилось на 38,5 %
В электроэнергетике в 2024 году:
пострадавших всего — 208 человек
(уменьшение +-0,95 %), погибших
—
— 28 человек (-12,5 %), тяжёлых
травм — 61 (-48,3 %), лёгкие
травмы — 119 (+5,3 %)
Страховых случаев, связанных с
травмами и заболеваниями из-за
вредных условий труд в 2024 году 38,2 тыс
зарегистрировано — 38,2 тыс.
случаев
Источник
(Коммерсантъ)
(eepir.ru)
(eepir.ru)
(РБК)

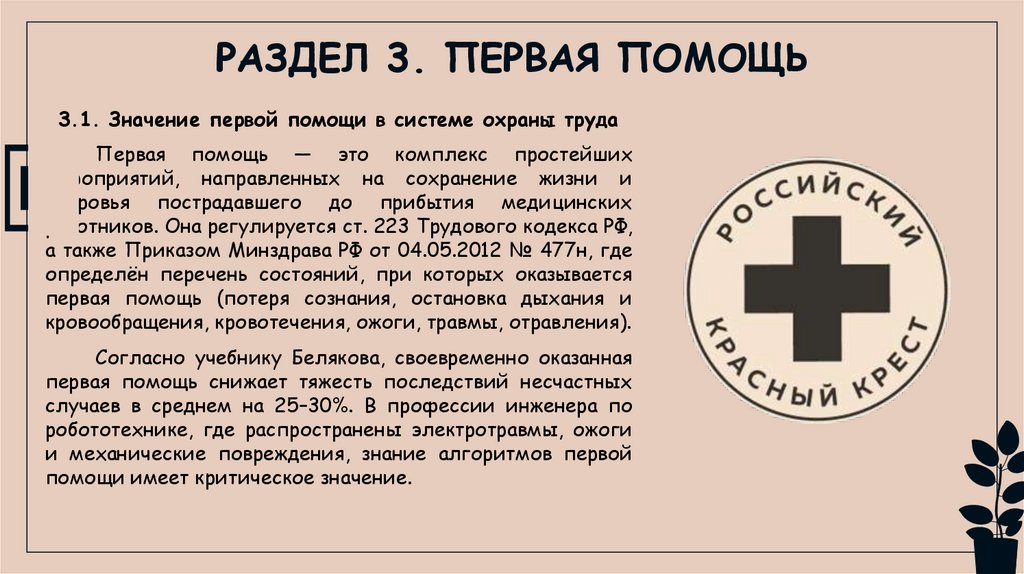

13. РАЗДЕЛ 3. ПЕРВАЯ ПОМОЩЬ

3.1. Значение первой помощи в системе охраны труда
Первая помощь — это комплекс простейших
мероприятий, направленных на сохранение жизни и
здоровья пострадавшего до прибытия медицинских
работников. Она регулируется ст. 223 Трудового кодекса РФ,
а также Приказом Минздрава РФ от 04.05.2012 № 477н, где
определён перечень состояний, при которых оказывается
первая помощь (потеря сознания, остановка дыхания и
кровообращения, кровотечения, ожоги, травмы, отравления).
Согласно учебнику Белякова, своевременно оказанная
первая помощь снижает тяжесть последствий несчастных
случаев в среднем на 25–30%. В профессии инженера по
робототехнике, где распространены электротравмы, ожоги
и механические повреждения, знание алгоритмов первой
помощи имеет критическое значение.

14.

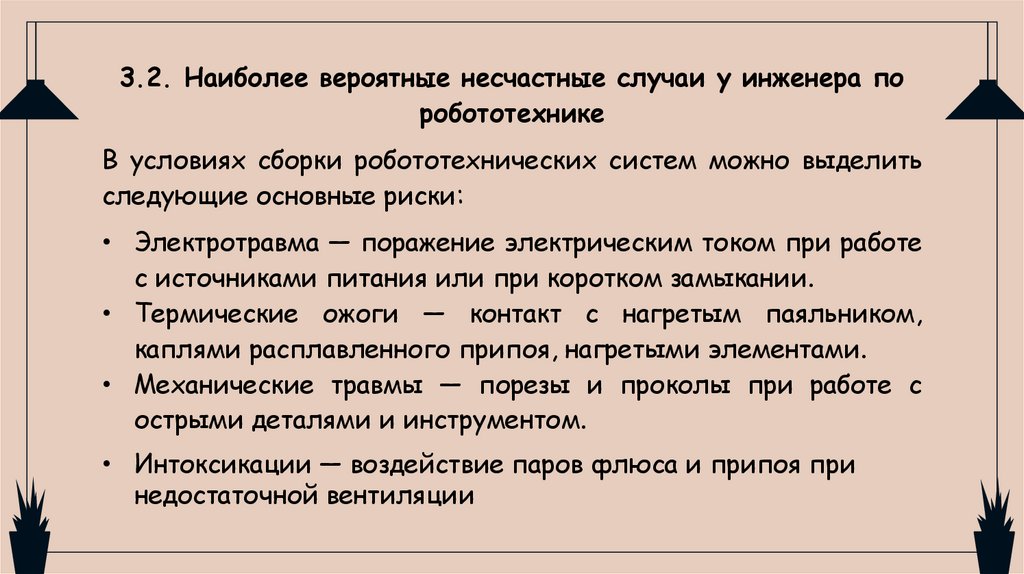

3.2. Наиболее вероятные несчастные случаи у инженера по
робототехнике
В условиях сборки робототехнических систем можно выделить
следующие основные риски:
• Электротравма — поражение электрическим током при работе
с источниками питания или при коротком замыкании.
• Термические ожоги — контакт с нагретым паяльником,
каплями расплавленного припоя, нагретыми элементами.
• Механические травмы — порезы и проколы при работе с
острыми деталями и инструментом.
• Интоксикации — воздействие паров флюса и припоя при
недостаточной вентиляции

15.

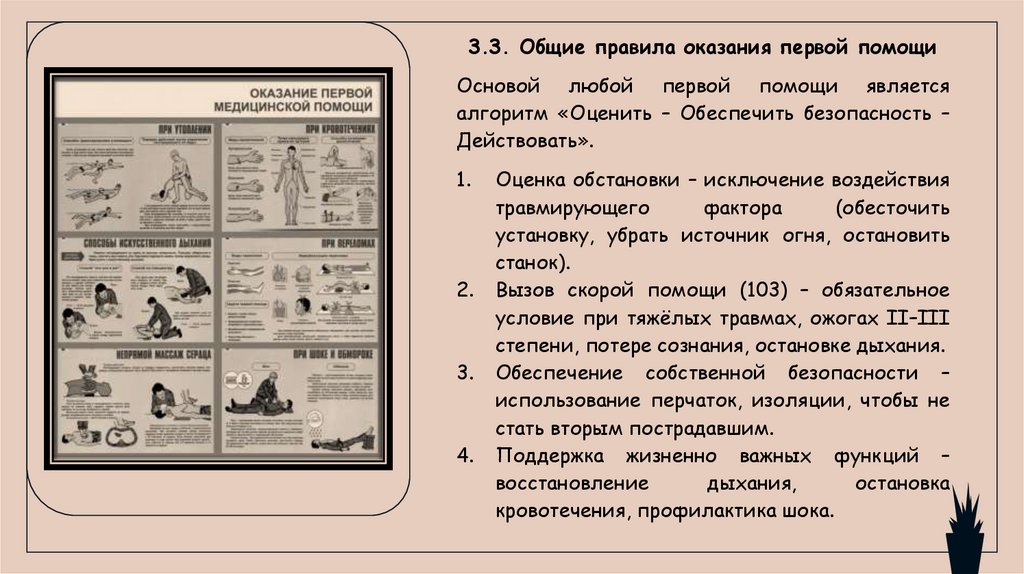

3.3. Общие правила оказания первой помощи
Основой любой первой помощи является
алгоритм «Оценить – Обеспечить безопасность –
Действовать».
1.
2.
3.
4.
Оценка обстановки – исключение воздействия
травмирующего
фактора
(обесточить
установку, убрать источник огня, остановить
станок).
Вызов скорой помощи (103) – обязательное
условие при тяжёлых травмах, ожогах II–III
степени, потере сознания, остановке дыхания.
Обеспечение собственной безопасности –
использование перчаток, изоляции, чтобы не
стать вторым пострадавшим.
Поддержка жизненно важных функций –
восстановление
дыхания,
остановка
кровотечения, профилактика шока.

16.

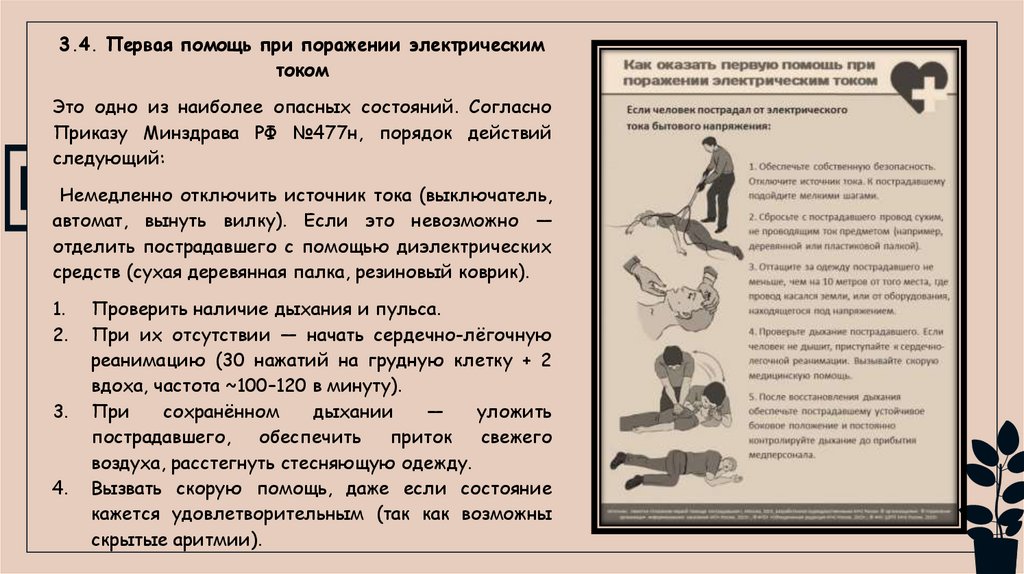

3.4. Первая помощь при поражении электрическим
током
Это одно из наиболее опасных состояний. Согласно
Приказу Минздрава РФ №477н, порядок действий
следующий:
Немедленно отключить источник тока (выключатель,
автомат, вынуть вилку). Если это невозможно —
отделить пострадавшего с помощью диэлектрических
средств (сухая деревянная палка, резиновый коврик).
1.
2.
3.
4.
Проверить наличие дыхания и пульса.
При их отсутствии — начать сердечно-лёгочную
реанимацию (30 нажатий на грудную клетку + 2
вдоха, частота ~100–120 в минуту).
При
сохранённом
дыхании
—
уложить
пострадавшего,
обеспечить
приток
свежего
воздуха, расстегнуть стесняющую одежду.
Вызвать скорую помощь, даже если состояние
кажется удовлетворительным (так как возможны
скрытые аритмии).

17.

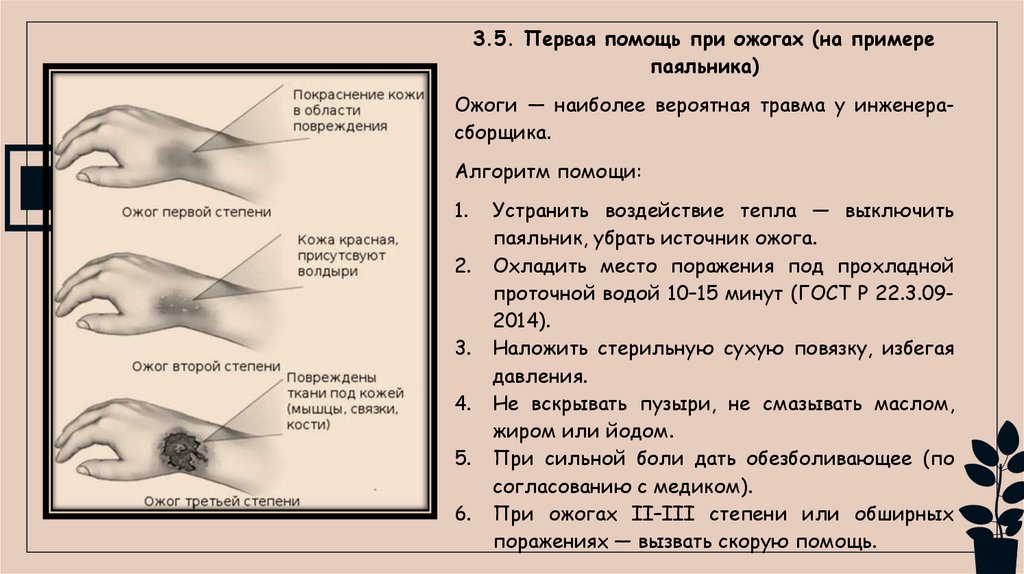

3.5. Первая помощь при ожогах (на примере
паяльника)
Ожоги — наиболее вероятная травма у инженерасборщика.
Алгоритм помощи:
1.
2.
3.
4.
5.
6.
Устранить воздействие тепла — выключить
паяльник, убрать источник ожога.
Охладить место поражения под прохладной
проточной водой 10–15 минут (ГОСТ Р 22.3.092014).
Наложить стерильную сухую повязку, избегая
давления.
Не вскрывать пузыри, не смазывать маслом,
жиром или йодом.
При сильной боли дать обезболивающее (по
согласованию с медиком).
При ожогах II–III степени или обширных
поражениях — вызвать скорую помощь.

18.

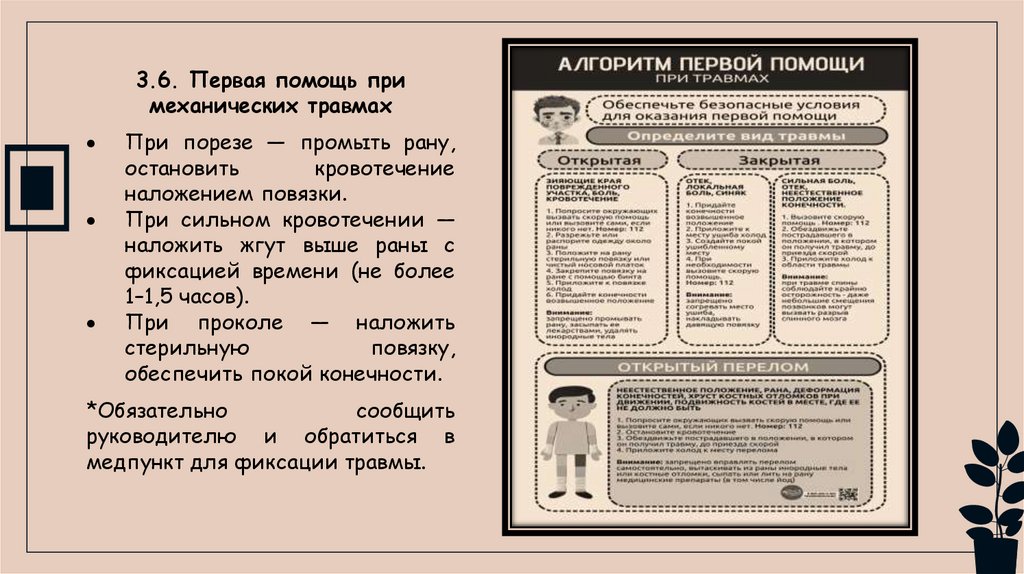

3.6. Первая помощь при
механических травмах
При порезе — промыть рану,
остановить
кровотечение
наложением повязки.
При сильном кровотечении —
наложить жгут выше раны с
фиксацией времени (не более
1–1,5 часов).
При проколе — наложить
стерильную
повязку,
обеспечить покой конечности.
*Обязательно
сообщить
руководителю и обратиться в
медпункт для фиксации травмы.

19.

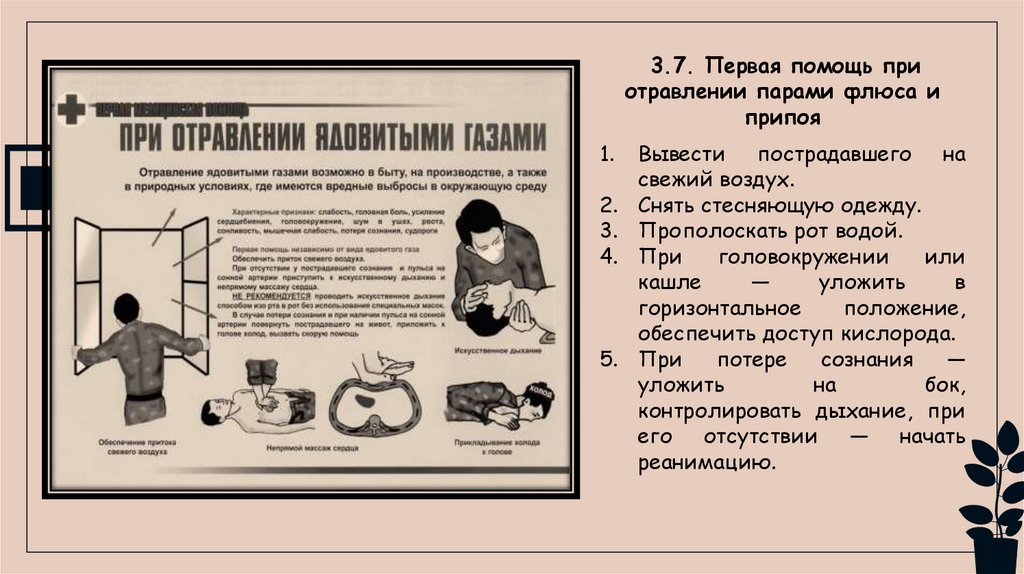

3.7. Первая помощь при
отравлении парами флюса и
припоя
1.
2.
3.
4.
5.
Вывести пострадавшего на
свежий воздух.
Снять стесняющую одежду.
Прополоскать рот водой.
При
головокружении
или
кашле
—
уложить
в
горизонтальное
положение,
обеспечить доступ кислорода.
При
потере
сознания
—
уложить
на
бок,
контролировать дыхание, при
его отсутствии — начать
реанимацию.

20.

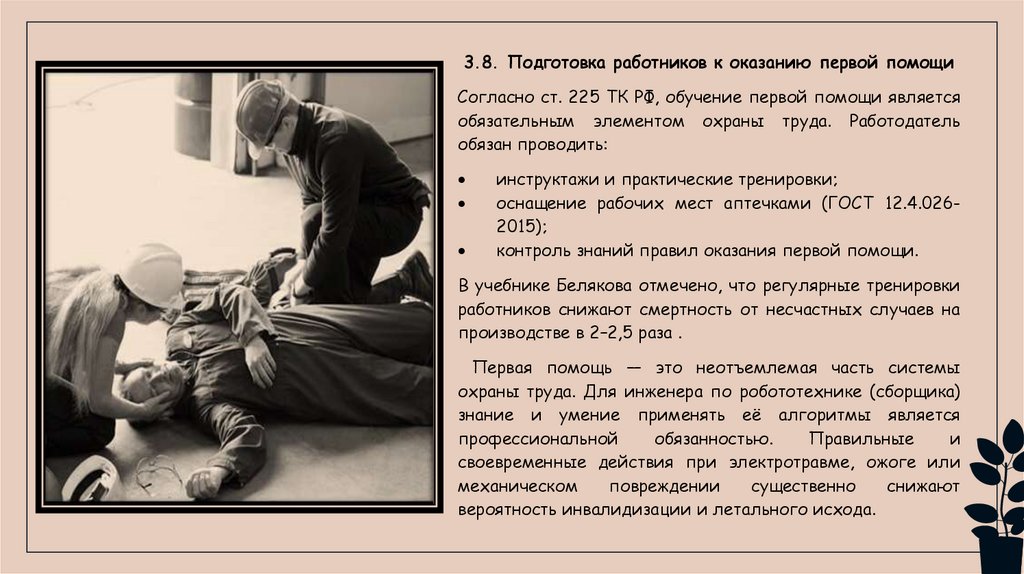

3.8. Подготовка работников к оказанию первой помощи
Согласно ст. 225 ТК РФ, обучение первой помощи является
обязательным элементом охраны труда. Работодатель
обязан проводить:
инструктажи и практические тренировки;
оснащение рабочих мест аптечками (ГОСТ 12.4.0262015);
контроль знаний правил оказания первой помощи.
В учебнике Белякова отмечено, что регулярные тренировки
работников снижают смертность от несчастных случаев на
производстве в 2–2,5 раза .
Первая помощь — это неотъемлемая часть системы
охраны труда. Для инженера по робототехнике (сборщика)
знание и умение применять её алгоритмы является
профессиональной
обязанностью.
Правильные
и
своевременные действия при электротравме, ожоге или
механическом
повреждении
существенно
снижают
вероятность инвалидизации и летального исхода.

21.

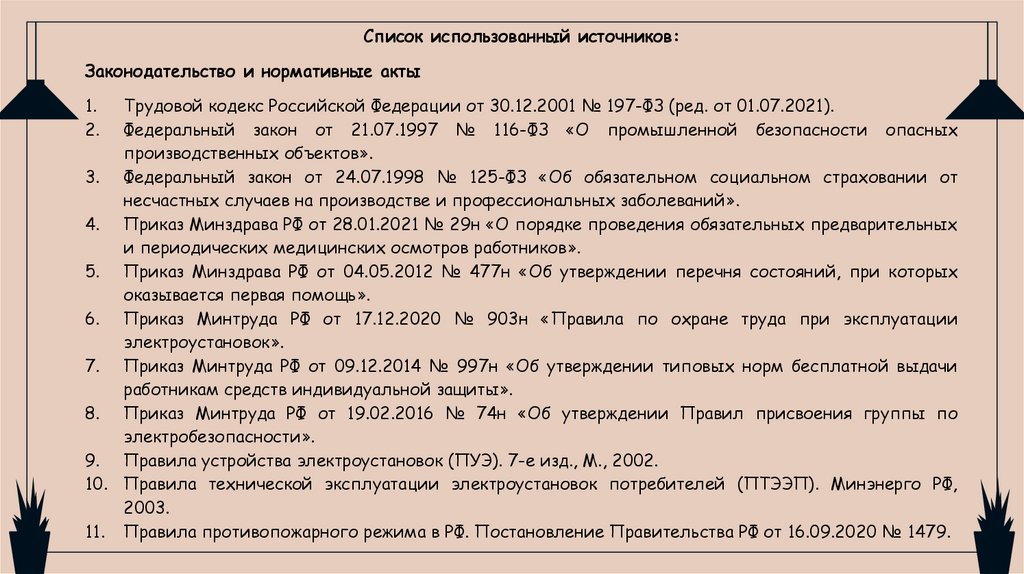

Список использованный источников:
Законодательство и нормативные акты
1.
2.
Трудовой кодекс Российской Федерации от 30.12.2001 № 197-ФЗ (ред. от 01.07.2021).
Федеральный закон от 21.07.1997 № 116-ФЗ «О промышленной безопасности опасных
производственных объектов».
3. Федеральный закон от 24.07.1998 № 125-ФЗ «Об обязательном социальном страховании от
несчастных случаев на производстве и профессиональных заболеваний».
4. Приказ Минздрава РФ от 28.01.2021 № 29н «О порядке проведения обязательных предварительных
и периодических медицинских осмотров работников».
5. Приказ Минздрава РФ от 04.05.2012 № 477н «Об утверждении перечня состояний, при которых
оказывается первая помощь».
6. Приказ Минтруда РФ от 17.12.2020 № 903н «Правила по охране труда при эксплуатации
электроустановок».
7. Приказ Минтруда РФ от 09.12.2014 № 997н «Об утверждении типовых норм бесплатной выдачи
работникам средств индивидуальной защиты».
8. Приказ Минтруда РФ от 19.02.2016 № 74н «Об утверждении Правил присвоения группы по
электробезопасности».
9. Правила устройства электроустановок (ПУЭ). 7-е изд., М., 2002.
10. Правила технической эксплуатации электроустановок потребителей (ПТЭЭП). Минэнерго РФ,
2003.
11. Правила противопожарного режима в РФ. Постановление Правительства РФ от 16.09.2020 № 1479.

22.

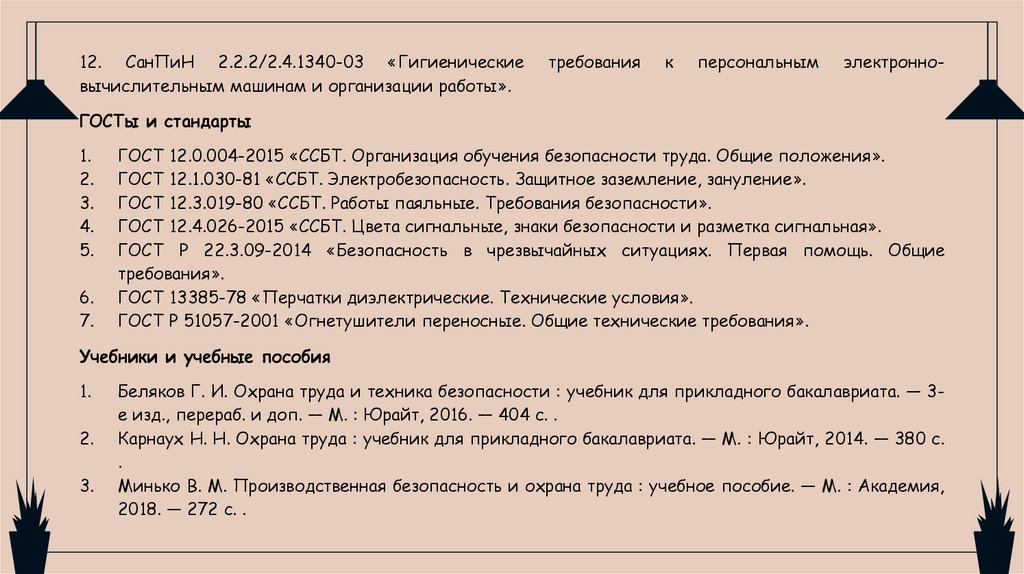

12. СанПиН 2.2.2/2.4.1340-03 «Гигиенические
вычислительным машинам и организации работы».
требования
к
персональным
электронно-
ГОСТы и стандарты
1.
2.
3.
4.
5.
6.
7.
ГОСТ 12.0.004-2015 «ССБТ. Организация обучения безопасности труда. Общие положения».
ГОСТ 12.1.030-81 «ССБТ. Электробезопасность. Защитное заземление, зануление».
ГОСТ 12.3.019-80 «ССБТ. Работы паяльные. Требования безопасности».
ГОСТ 12.4.026-2015 «ССБТ. Цвета сигнальные, знаки безопасности и разметка сигнальная».
ГОСТ Р 22.3.09-2014 «Безопасность в чрезвычайных ситуациях. Первая помощь. Общие
требования».
ГОСТ 13385-78 «Перчатки диэлектрические. Технические условия».
ГОСТ Р 51057-2001 «Огнетушители переносные. Общие технические требования».
Учебники и учебные пособия
1.
2.
3.
Беляков Г. И. Охрана труда и техника безопасности : учебник для прикладного бакалавриата. — 3е изд., перераб. и доп. — М. : Юрайт, 2016. — 404 с. .
Карнаух Н. Н. Охрана труда : учебник для прикладного бакалавриата. — М. : Юрайт, 2014. — 380 с.
.
Минько В. М. Производственная безопасность и охрана труда : учебное пособие. — М. : Академия,
2018. — 272 с. .
