1. Диаграмма разброса

Выполнил: Негру Артем 36а группа

2. Определение

Диаграмма разброса (Scatter
Diagram) — графический инструмент
для анализа взаимосвязи между
двумя переменными.
Позволяет определить, как изменение
одного фактора влияет на другой.
Используется для оценки наличия и
характера корреляции (связи).

3. Цель применения

Выявить возможные причины
изменений качества.
Определить, существует ли
зависимость между показателями
(например, между температурой и
количеством дефектов).
Помочь в принятии решений по
улучшению процессов.

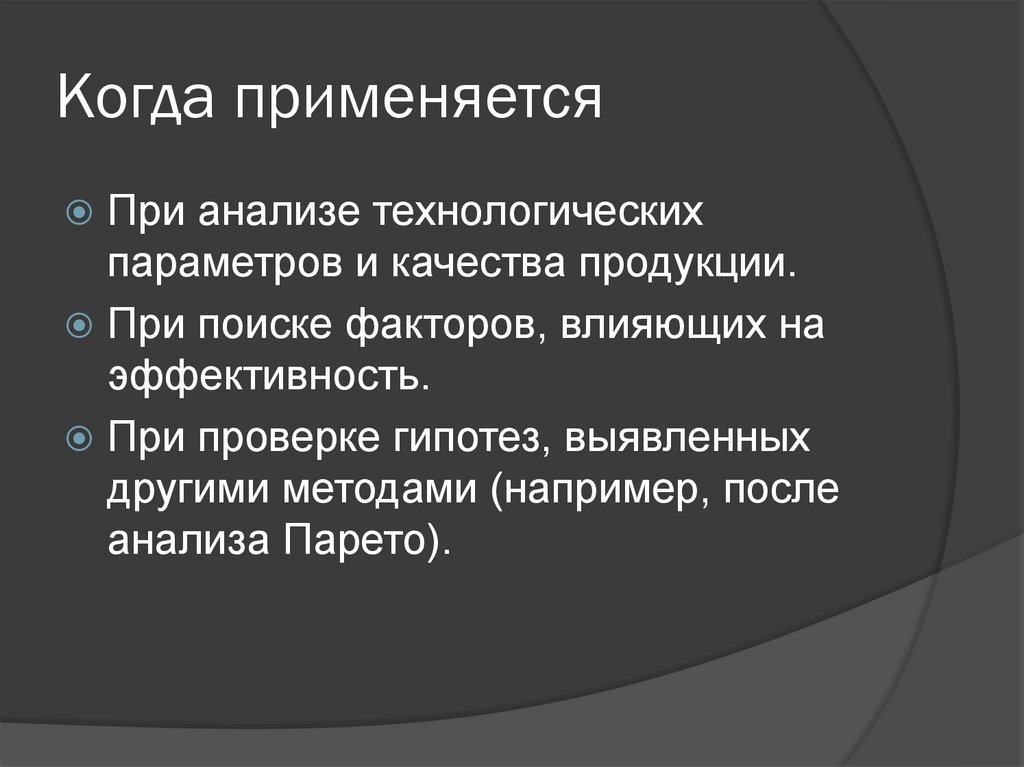

4. Когда применяется

При анализе технологических
параметров и качества продукции.
При поиске факторов, влияющих на
эффективность.
При проверке гипотез, выявленных
другими методами (например, после
анализа Парето).

5. Этапы построения диаграммы

Собрать данные по двум параметрам
(например, «температура» и «число
дефектов»).
Нанести их на координатную плоскость (ось
X и ось Y).
Каждая точка = одна пара значений.
По расположению точек определить тип
зависимости:
Прямая (увеличение X → увеличение Y)
Обратная (увеличение X → уменьшение Y)
Отсутствие зависимости (точки расположены
хаотично).

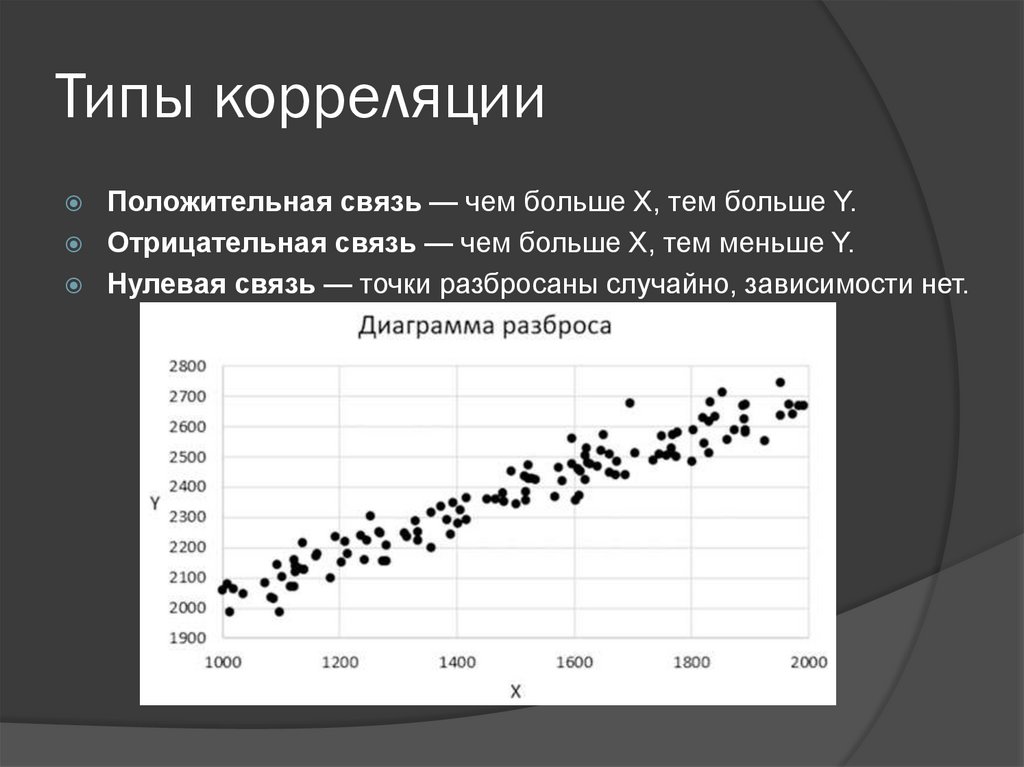

6. Типы корреляции

Положительная связь — чем больше X, тем больше Y.
Отрицательная связь — чем больше X, тем меньше Y.
Нулевая связь — точки разбросаны случайно, зависимости нет.

7. Пример применения

Исследование зависимости между
температурой плавления и
количеством дефектов литья.
При повышении температуры
количество дефектов снижается до
оптимального уровня,
затем снова растёт при перегреве →
нелинейная зависимость.
Вывод: оптимальная температура —
750 °C.

8. Преимущества метода

Простота построения и визуальная
понятность.
Позволяет увидеть скрытые
взаимосвязи.
Помогает выбрать ключевые факторы
для дальнейшего анализа.
Хорошо сочетается с другими
инструментами (например, с
контрольными картами).

9. Ограничения

Не показывает причинно-
следственную связь (только наличие
корреляции).
Требует достаточно большого объёма
достоверных данных.
Не подходит для анализа более двух
переменных одновременно.

10. Итог

Диаграмма разброса — важный
инструмент управления качеством.
Позволяет визуально определить
зависимость между факторами и
выбрать направления для улучшений.
Эффективна в сочетании с другими
методами (Парето, Шухарта,
Исикавы).
