Лекция 2

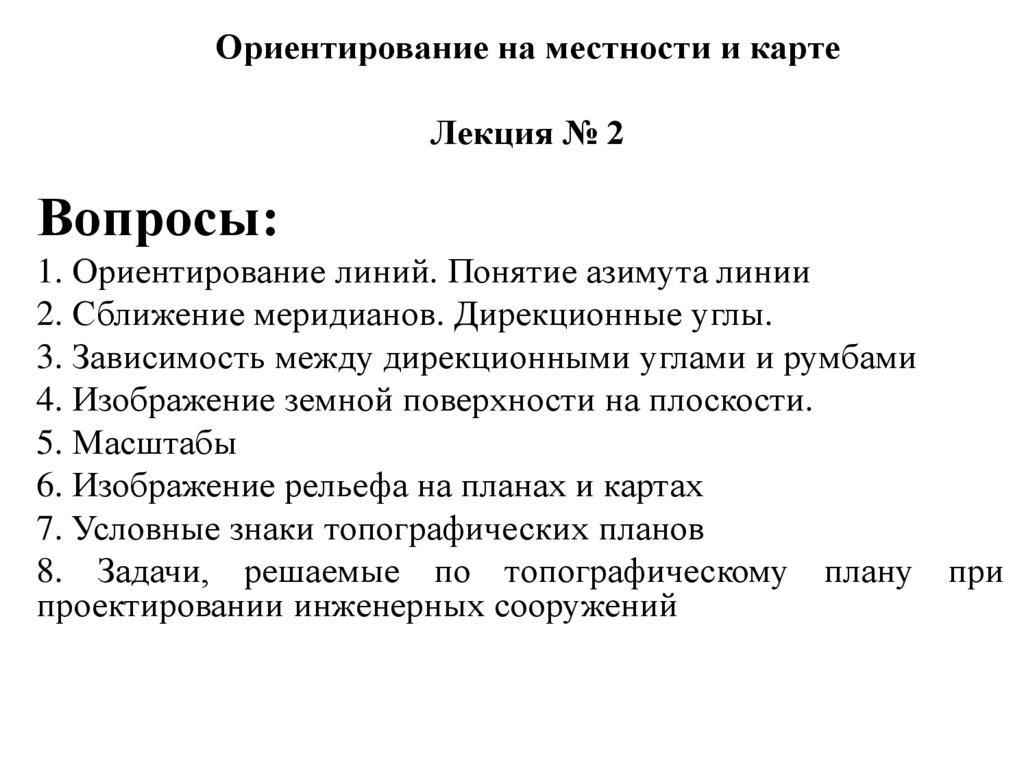

1. Ориентирование на местности и карте Лекция № 2

Вопросы:
1. Ориентирование линий. Понятие азимута линии
2. Сближение меридианов. Дирекционные углы.
3. Зависимость между дирекционными углами и румбами
4. Изображение земной поверхности на плоскости.
5. Масштабы
6. Изображение рельефа на планах и картах
7. Условные знаки топографических планов
8. Задачи, решаемые по топографическому плану при
проектировании инженерных сооружений

2.

1. Ориентирование линий на местности.
Понятие азимута линии

3.

2 вопрос. Сближение меридианов. Дирекционные углы.
γ=А–α

4.

Прямые и обратные дирекционные углы

5.

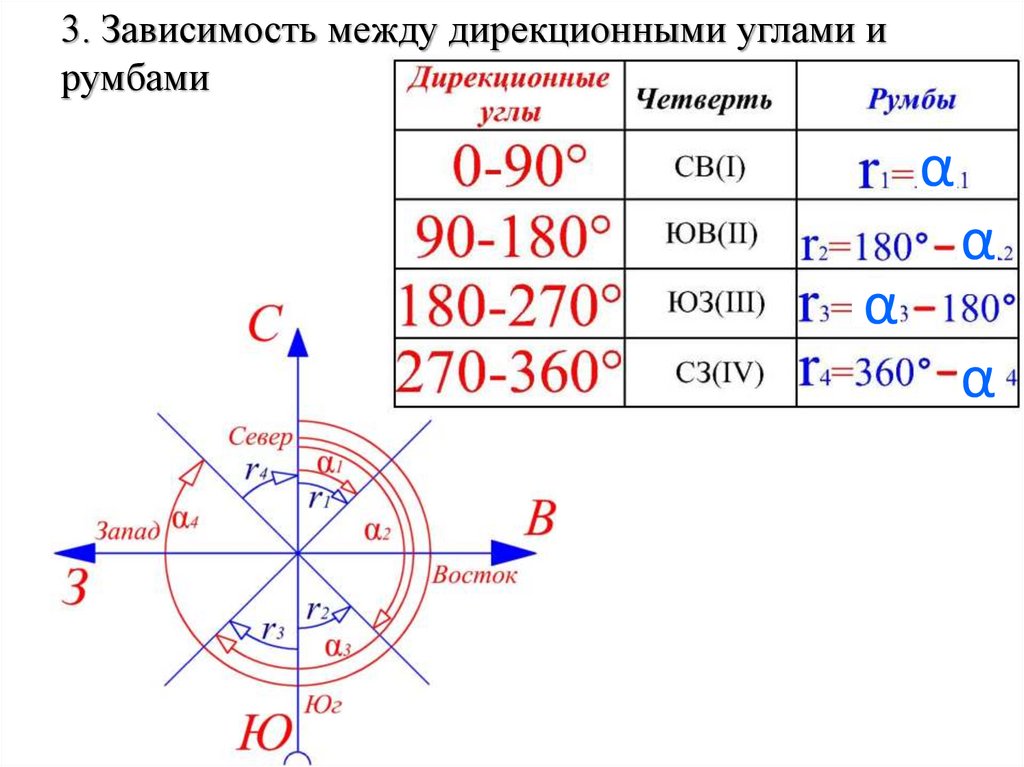

3. Зависимость между дирекционными углами и
румбами
α
α
α
α

6.

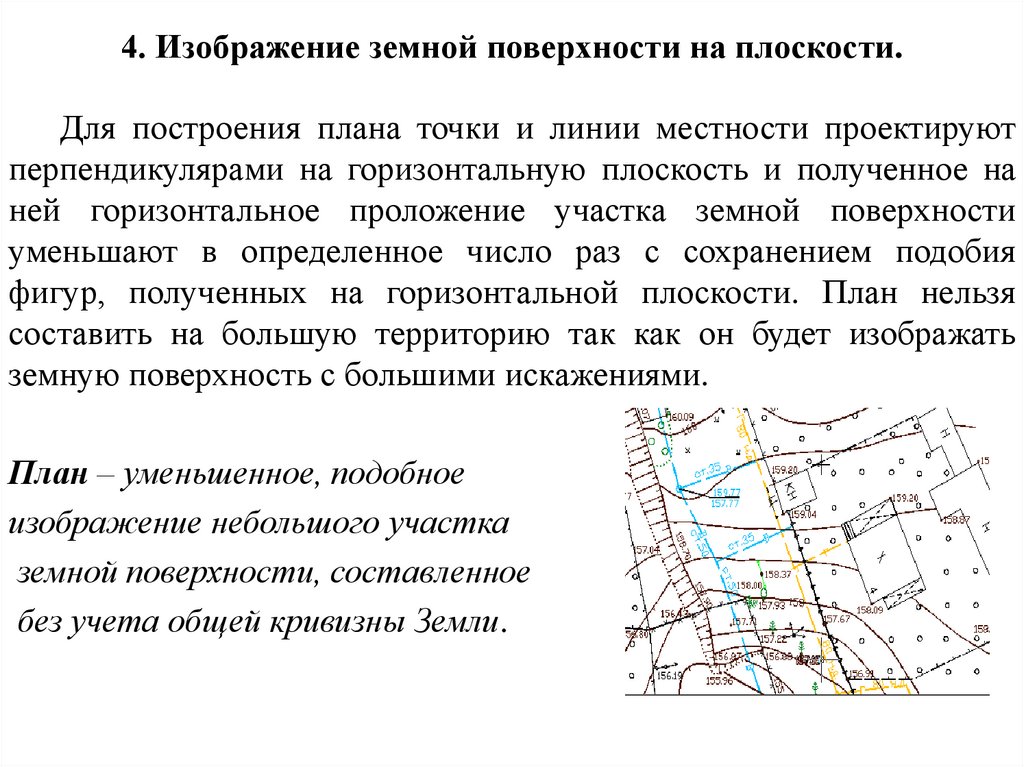

4. Изображение земной поверхности на плоскости.
Для построения плана точки и линии местности проектируют
перпендикулярами на горизонтальную плоскость и полученное на
ней горизонтальное проложение участка земной поверхности
уменьшают в определенное число раз с сохранением подобия
фигур, полученных на горизонтальной плоскости. План нельзя
составить на большую территорию так как он будет изображать
земную поверхность с большими искажениями.
План – уменьшенное, подобное
изображение небольшого участка
земной поверхности, составленное
без учета общей кривизны Земли.

7. Карта

Уменьшенные изображения на плоскости значительных
участков поверхности, полученные с учетом кривизны Земли,
называются картами.

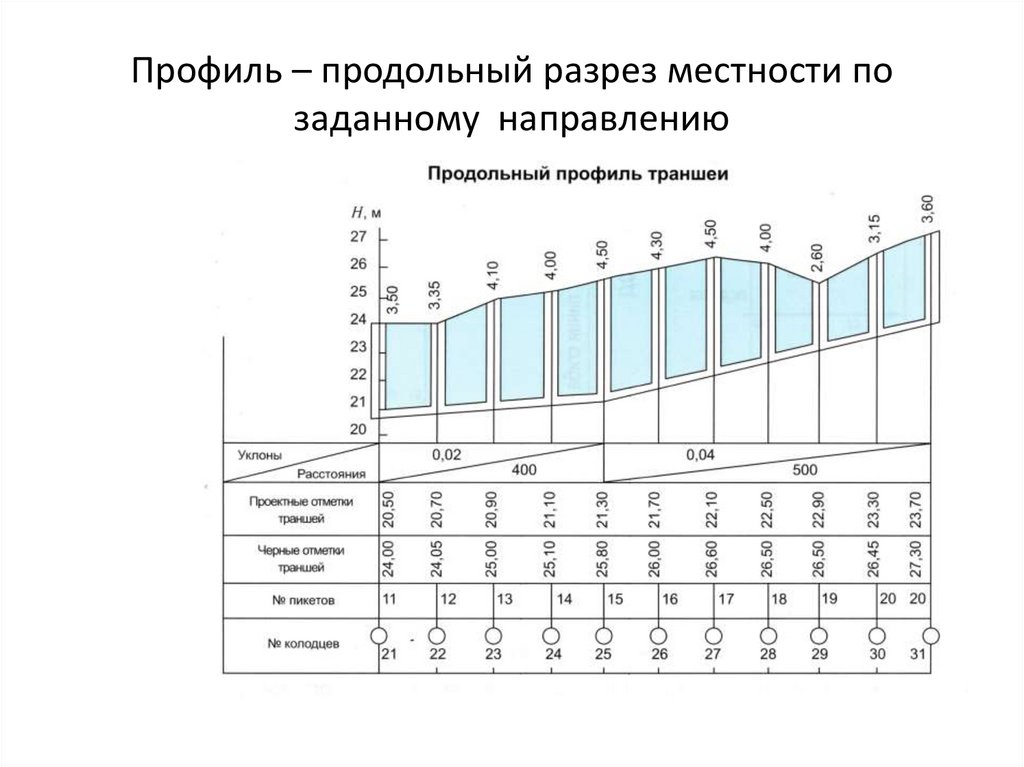

8. Профиль – продольный разрез местности по заданному направлению

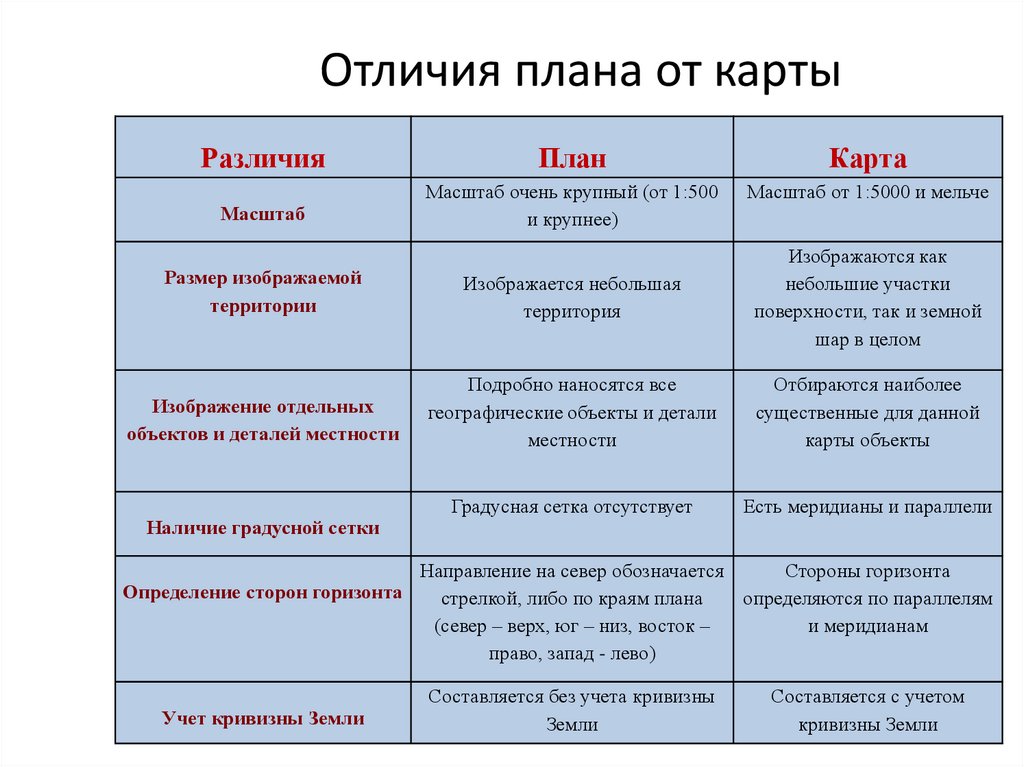

9. Отличия плана от карты

Различия
План
Карта
Масштаб
Масштаб очень крупный (от 1:500
и крупнее)
Масштаб от 1:5000 и мельче
Размер изображаемой
территории
Изображается небольшая
территория
Изображаются как
небольшие участки
поверхности, так и земной
шар в целом
Изображение отдельных
объектов и деталей местности
Подробно наносятся все
географические объекты и детали
местности
Отбираются наиболее
существенные для данной
карты объекты
Градусная сетка отсутствует
Есть меридианы и параллели
Наличие градусной сетки
Направление на север обозначается
Стороны горизонта
Определение сторон горизонта
стрелкой, либо по краям плана
определяются по параллелям
(север – верх, юг – низ, восток –
и меридианам
право, запад - лево)
Учет кривизны Земли
Составляется без учета кривизны
Земли
Составляется с учетом
кривизны Земли

10.

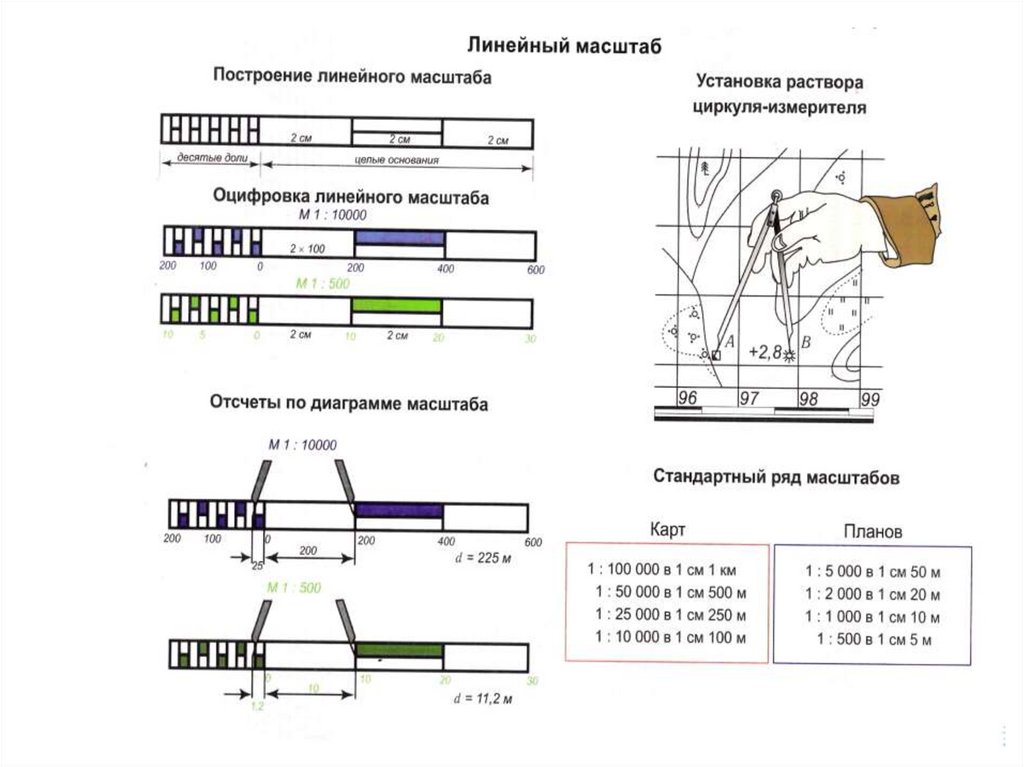

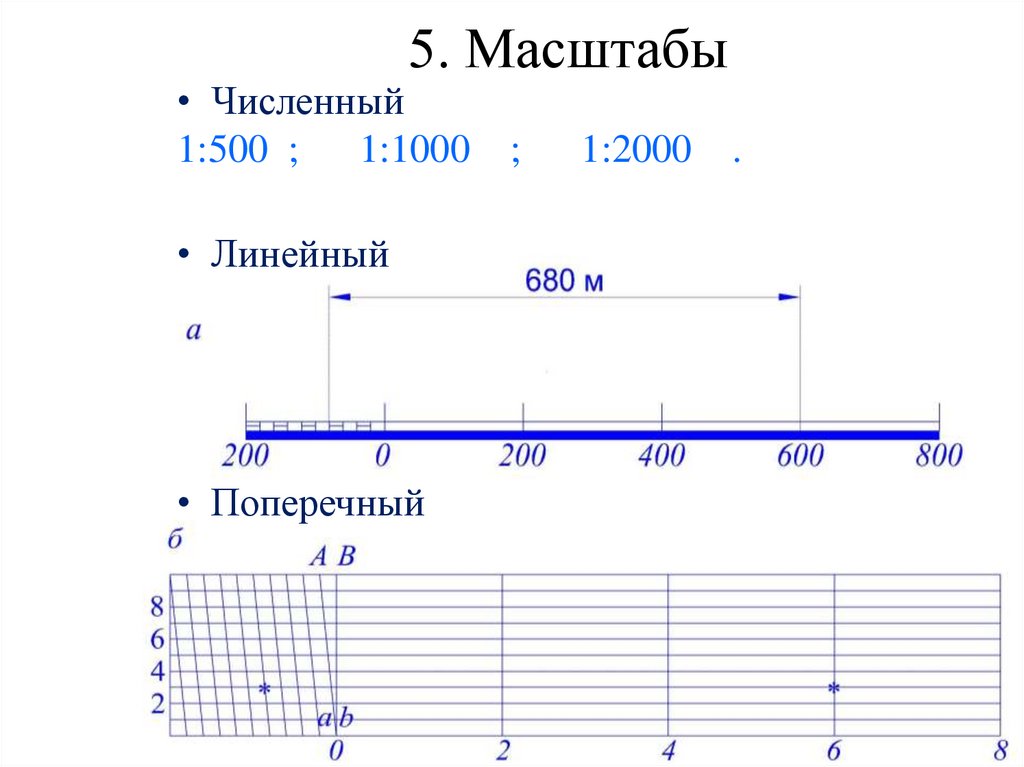

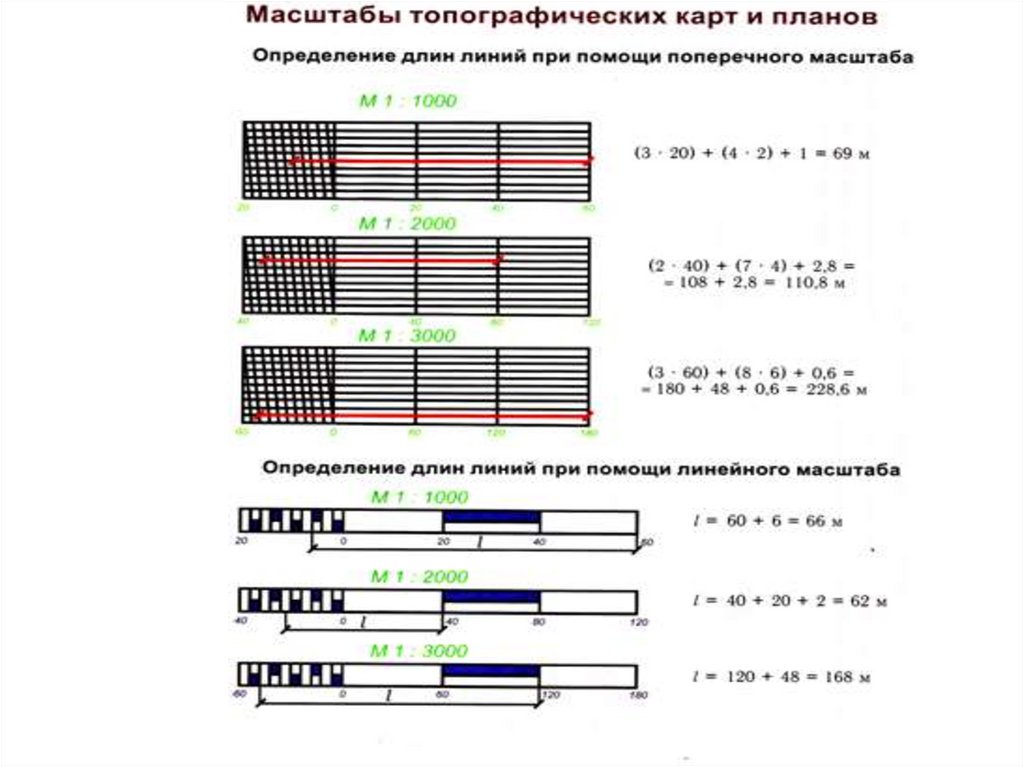

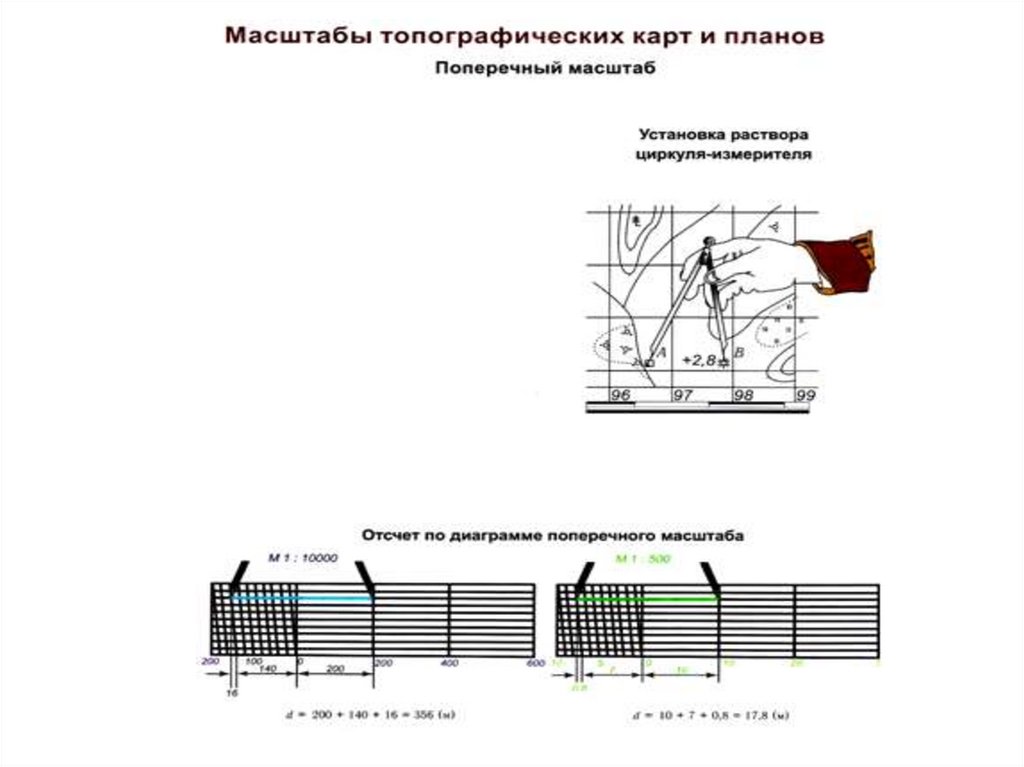

5. Масштабы
• Численный
1:500 ; 1:1000 ;
• Линейный
• Поперечный
1:2000 .

11.

12.

13.

14.

• Точность масштаба — это отрезок горизонтального
проложения линии, соответствующий 0,1 мм на
плане.
Значение 0,1 мм для определения точности масштаба
принято из-за того, что это минимальный отрезок,
который человек может различить невооруженным
глазом. Например, для масштаба 1:10 000 точность
масштаба будет равна 1 м. В этом масштабе 1 см на
плане соответствует 10 000 см (100 м) на местности,
1 мм — 1 000 см (10 м), 0,1 мм — 100 см (1 м).

15.

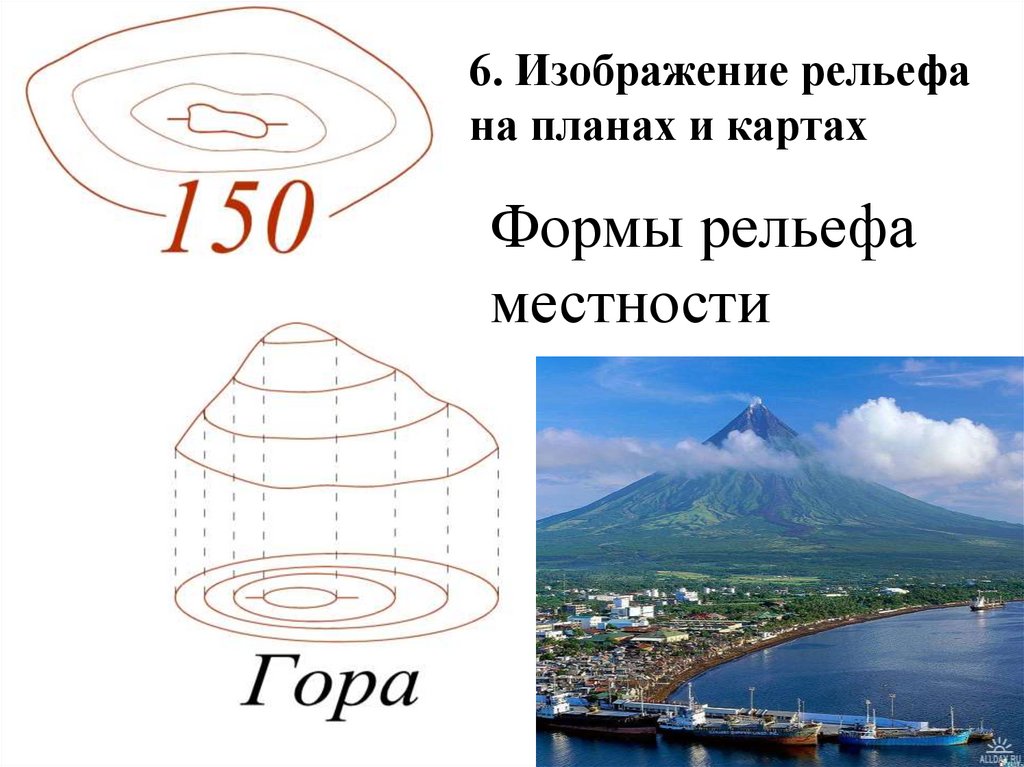

6. Изображение рельефа
на планах и картах

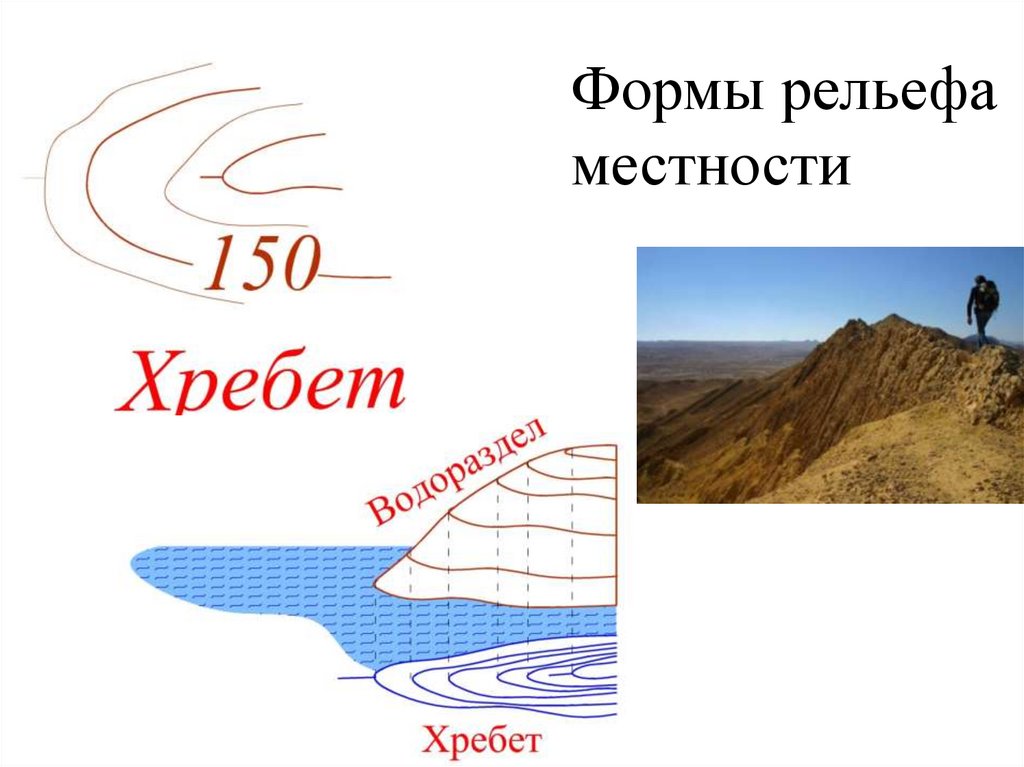

Формы рельефа
местности

16.

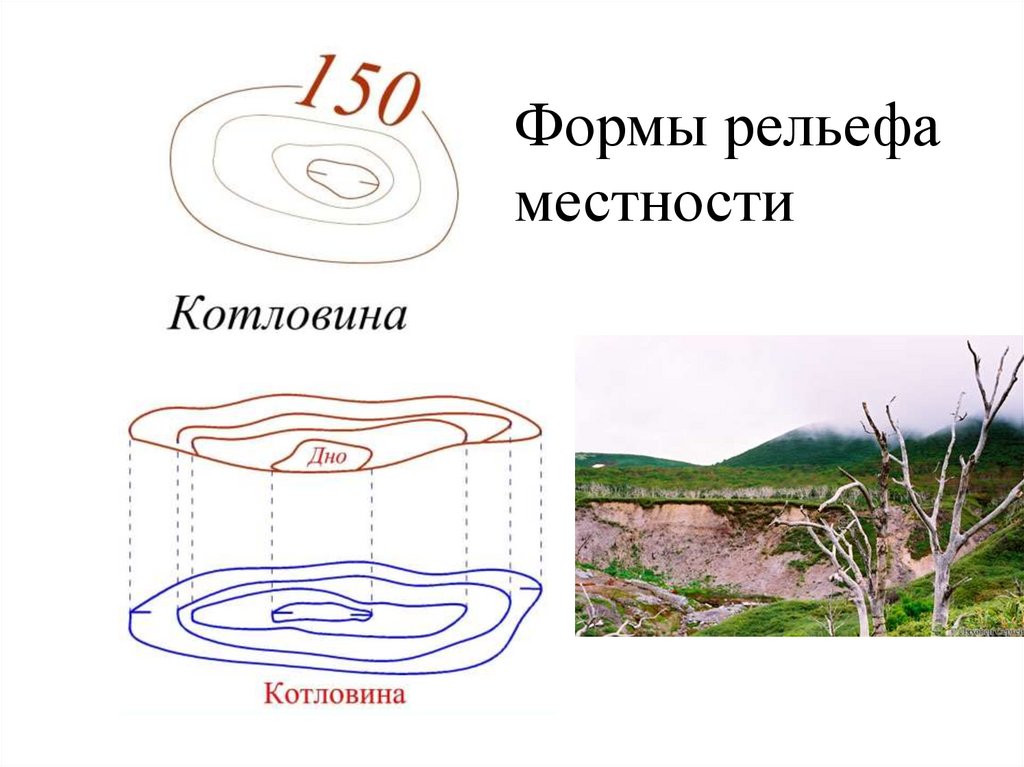

Формы рельефа
местности

17.

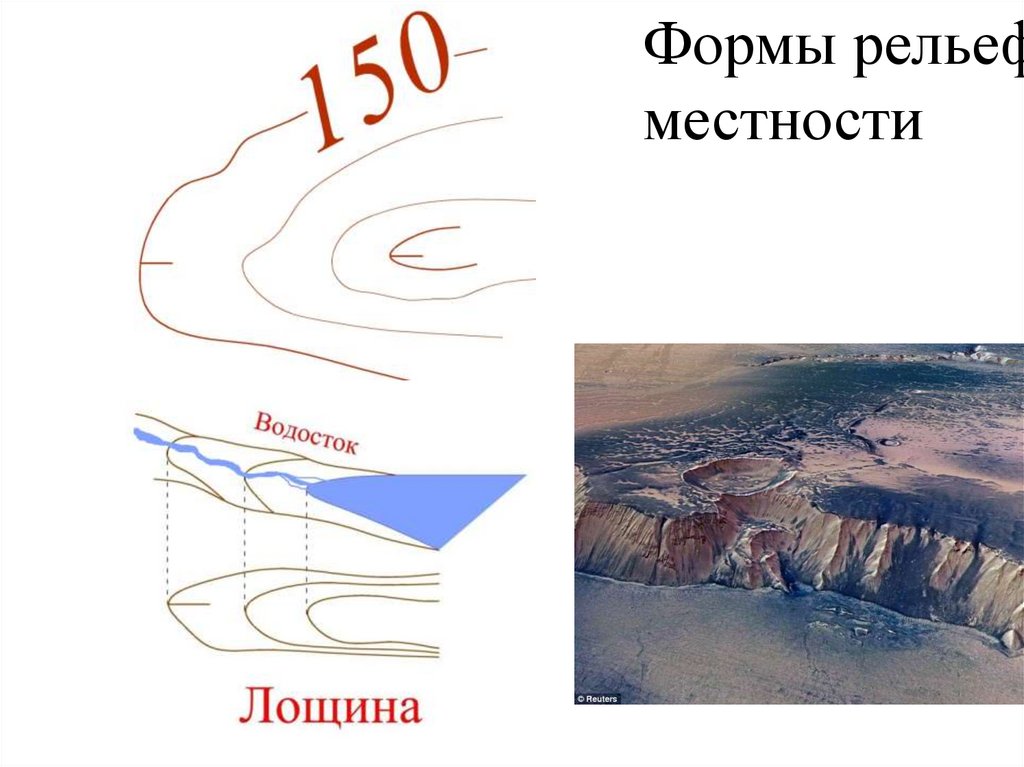

Формы рельеф
местности

18.

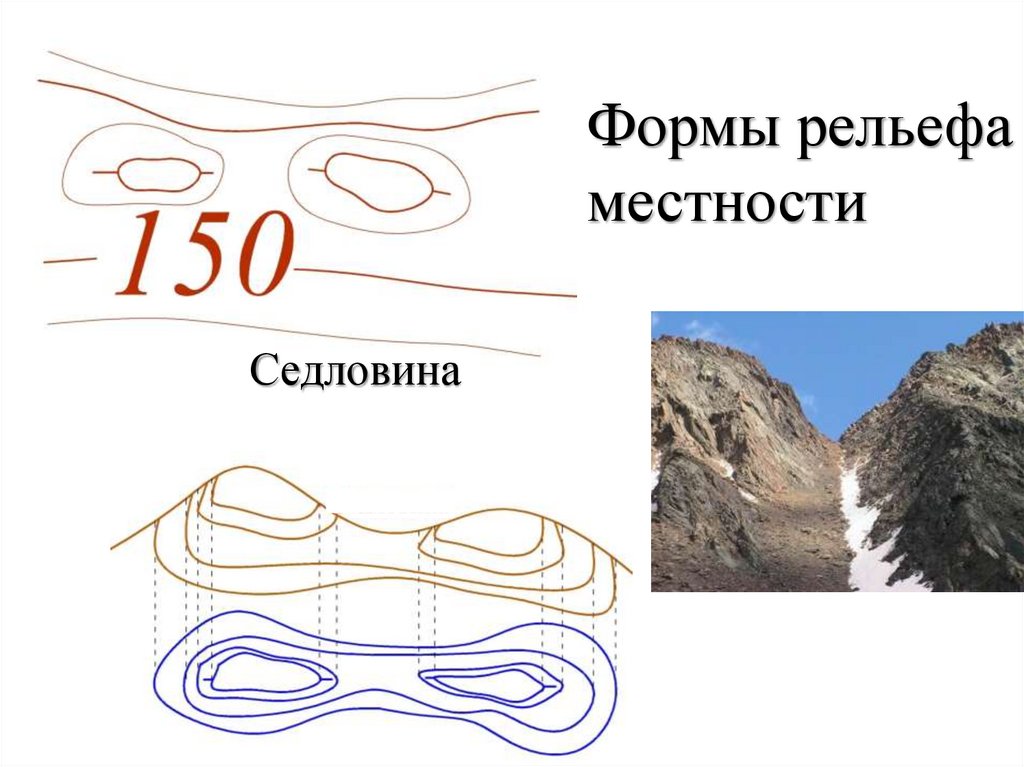

Формы рельефа
местности
Седловина

19.

Формы рельефа
местности

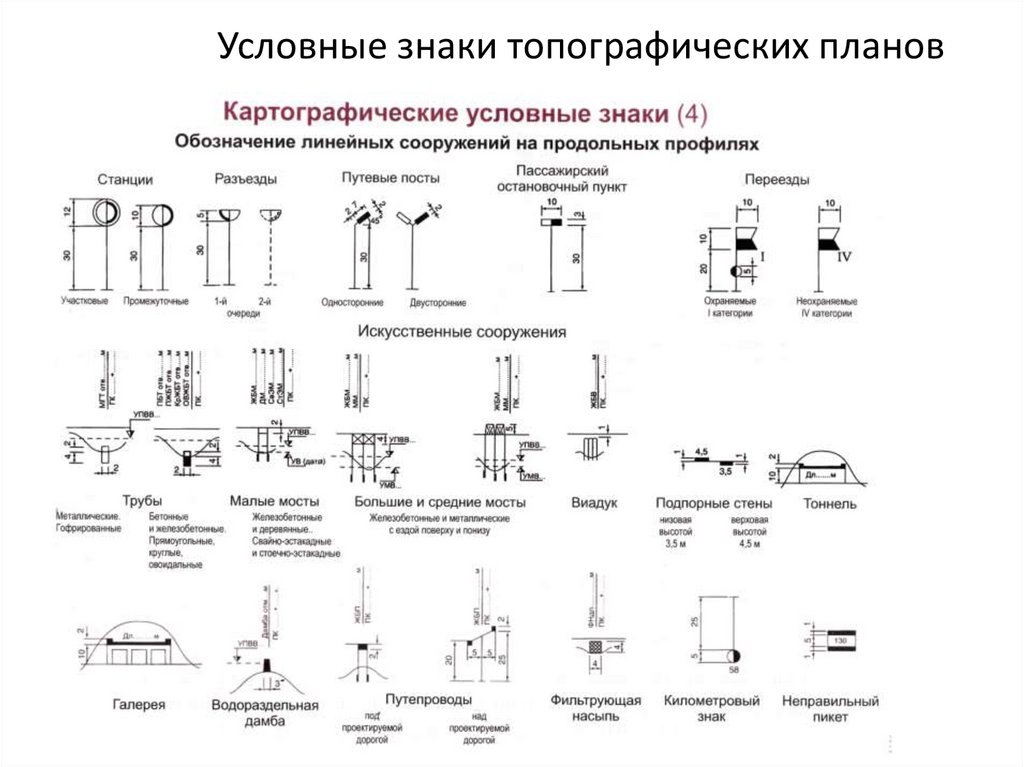

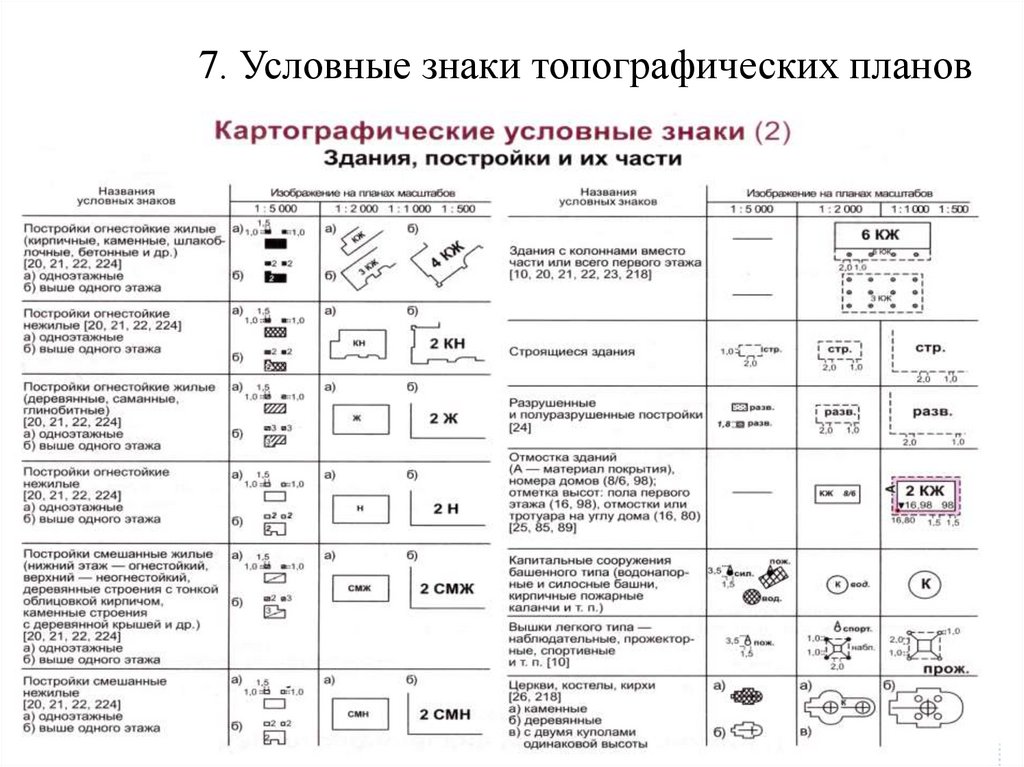

20. 7. Условные знаки топографических планов

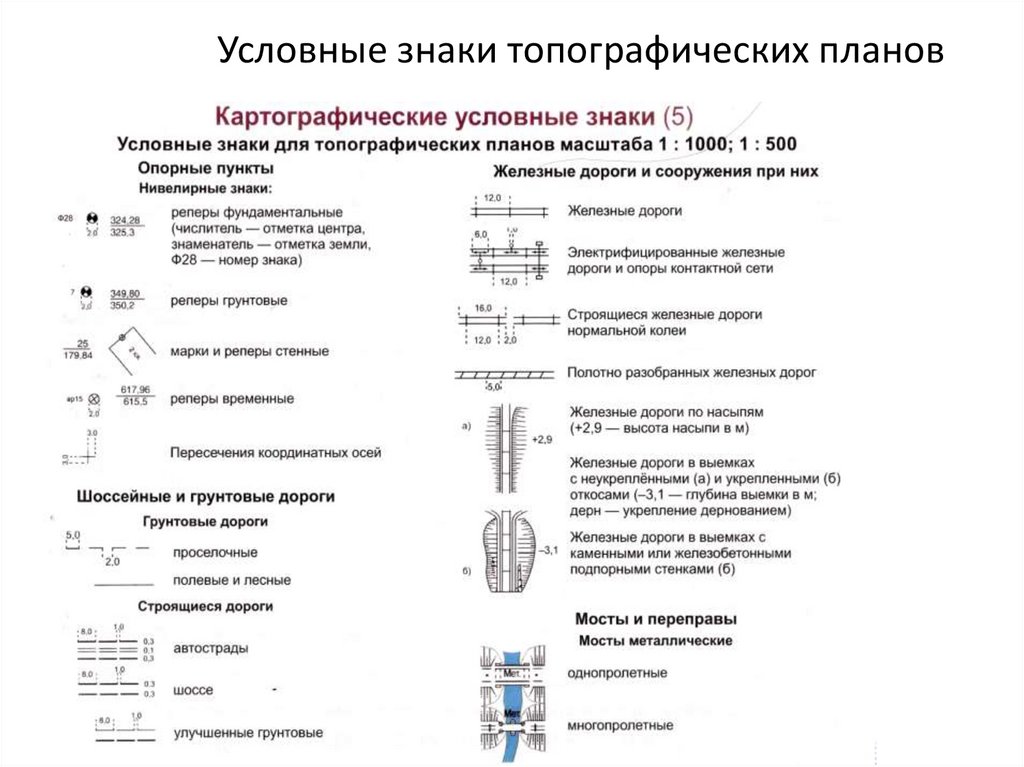

21. Условные знаки топографических планов

22. Условные знаки топографических планов

23.

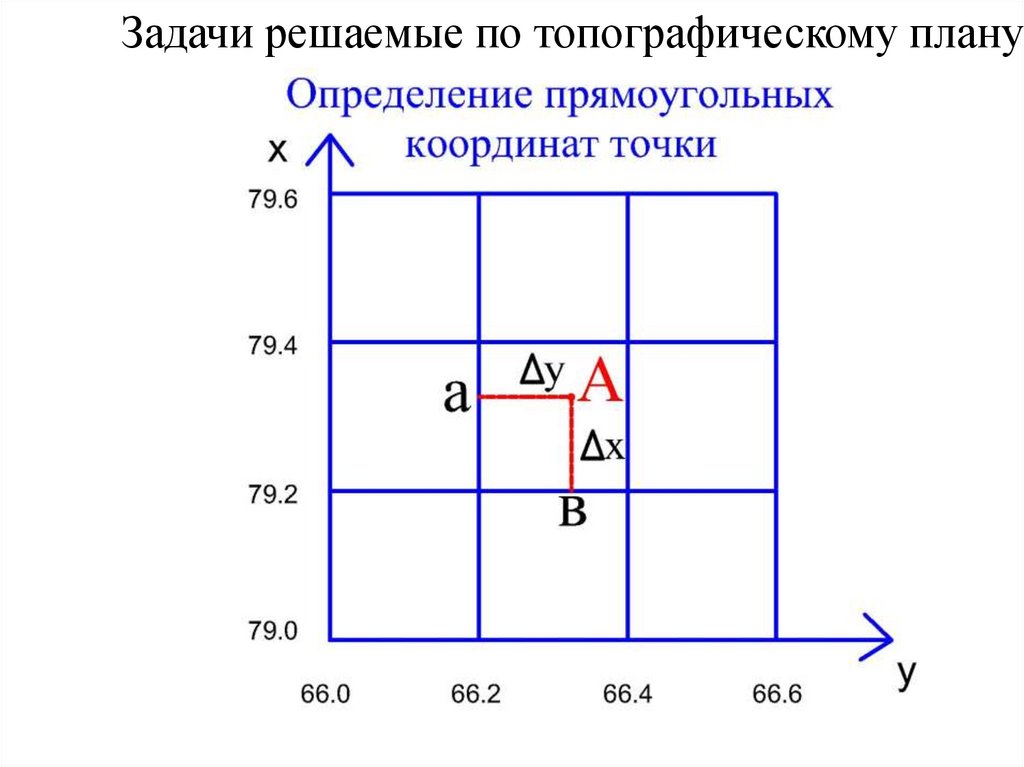

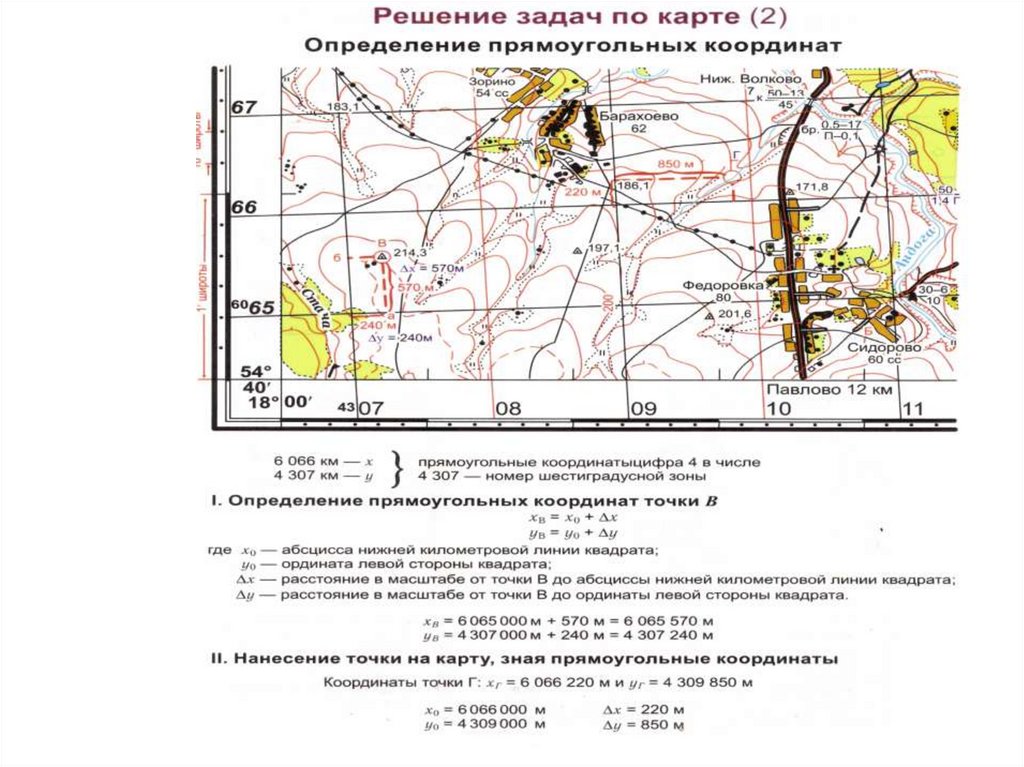

Задачи решаемые по топографическому плану

24.

25.

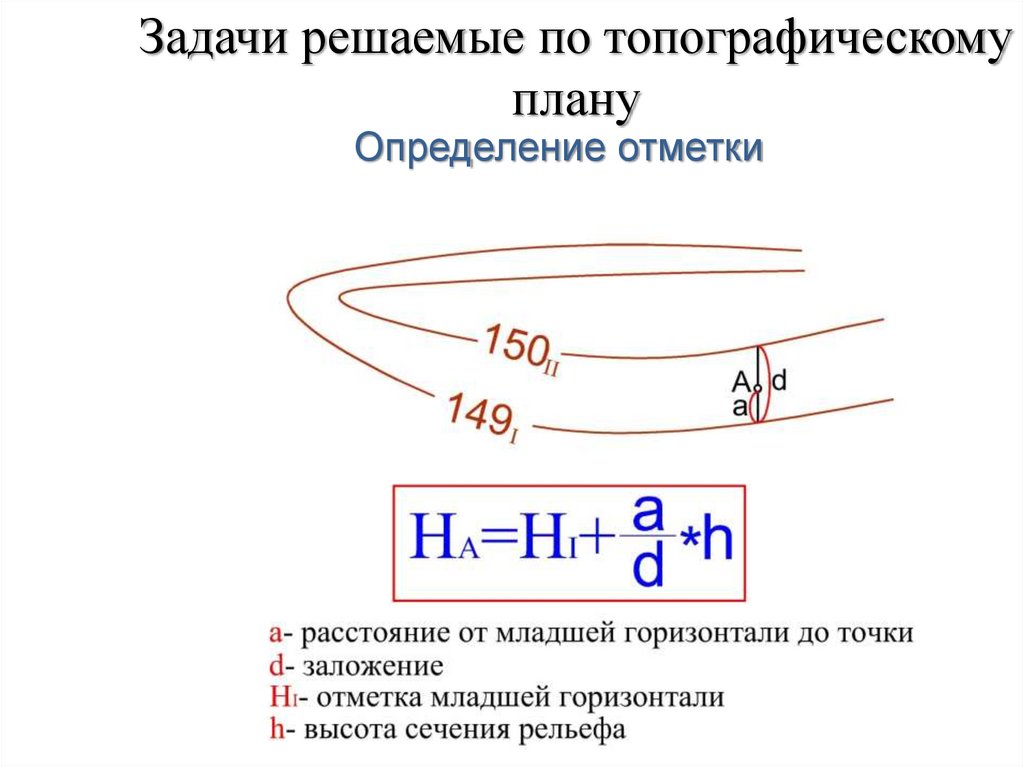

Задачи решаемые по топографическому
плану
Определение отметки

26.

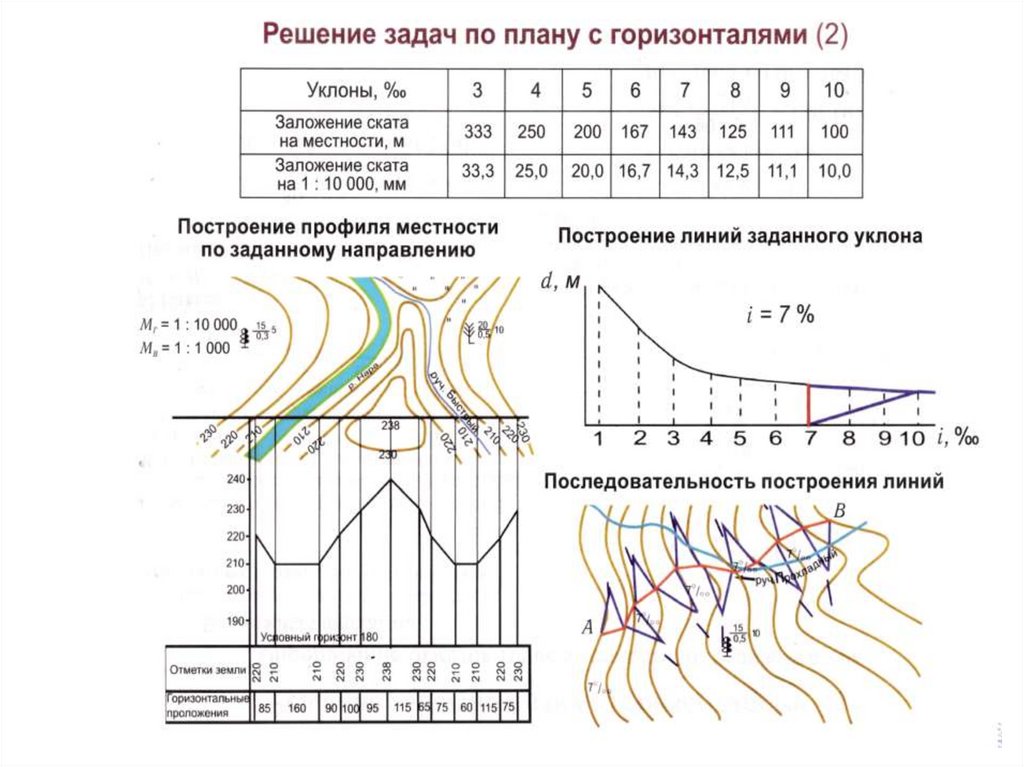

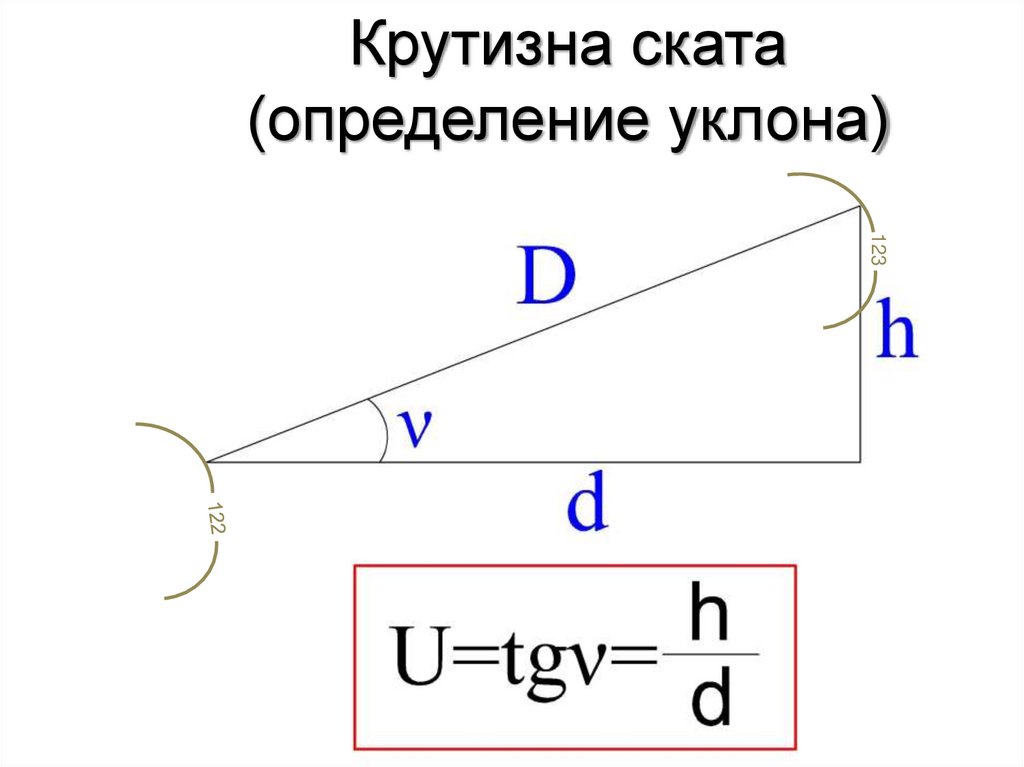

Крутизна ската
(определение уклона)
