ЛЕКЦИЯ № 2
КЛАССИФИКАЦИЯ
ФОРМ СКЛОНОВ ПАХОТНЫХ
ЗЕМЕЛЬ
ДЛЯ ПРОТИВОЭРОЗИОННОГО
ПРОЕКТИРОВАНИЯ

2.

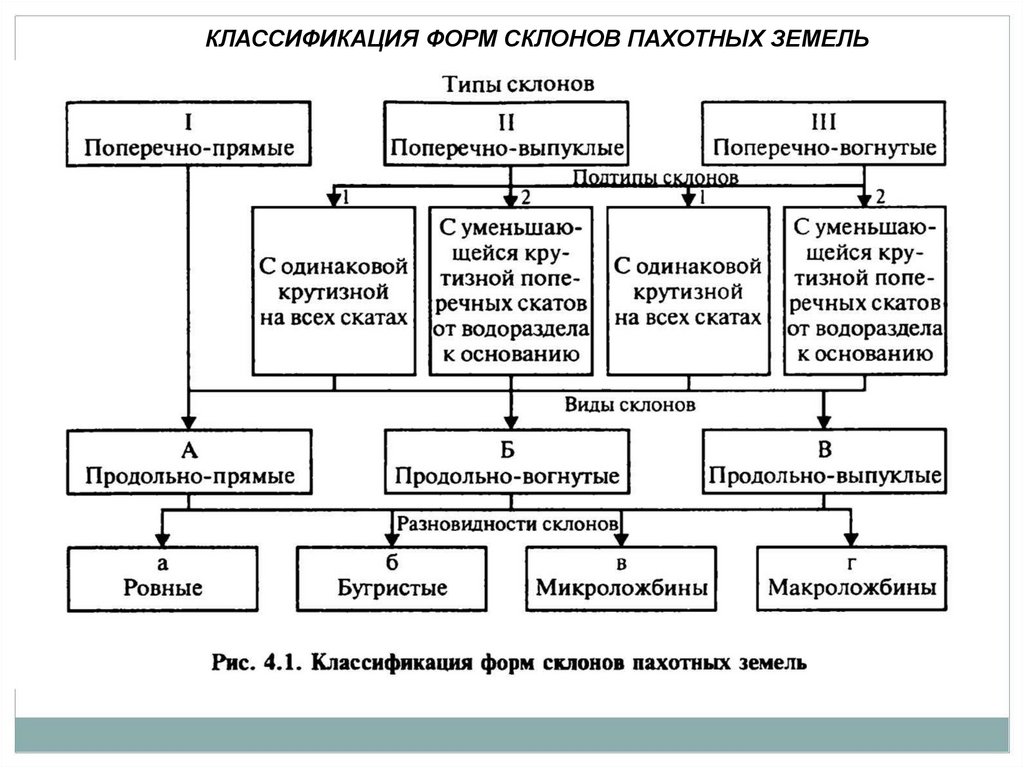

КЛАССИФИКАЦИЯ ФОРМ СКЛОНОВ ПАХОТНЫХ ЗЕМЕЛЬ

3.

ПРОТИВОЭРОЗИОННОЕ ПРОЕКТИРОВАНИЕ

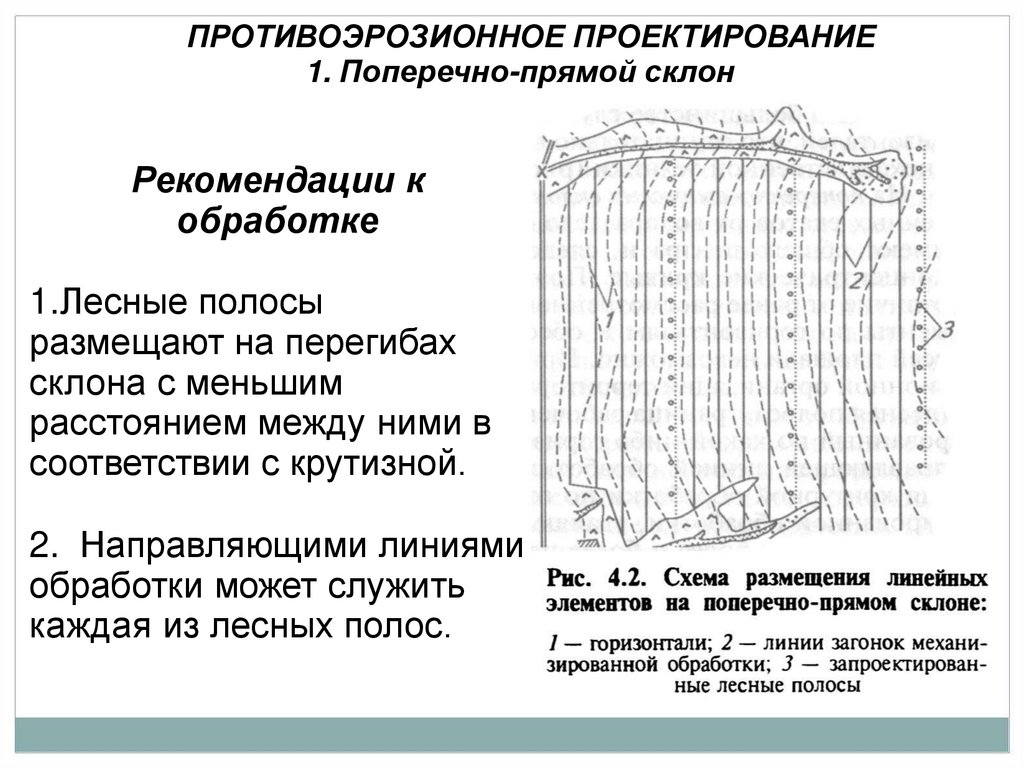

1. Поперечно-прямой склон
Рекомендации к
обработке
1.Лесные полосы
размещают на перегибах
склона с меньшим
расстоянием между ними в
соответствии с крутизной.
2. Направляющими линиями
обработки может служить
каждая из лесных полос.

4.

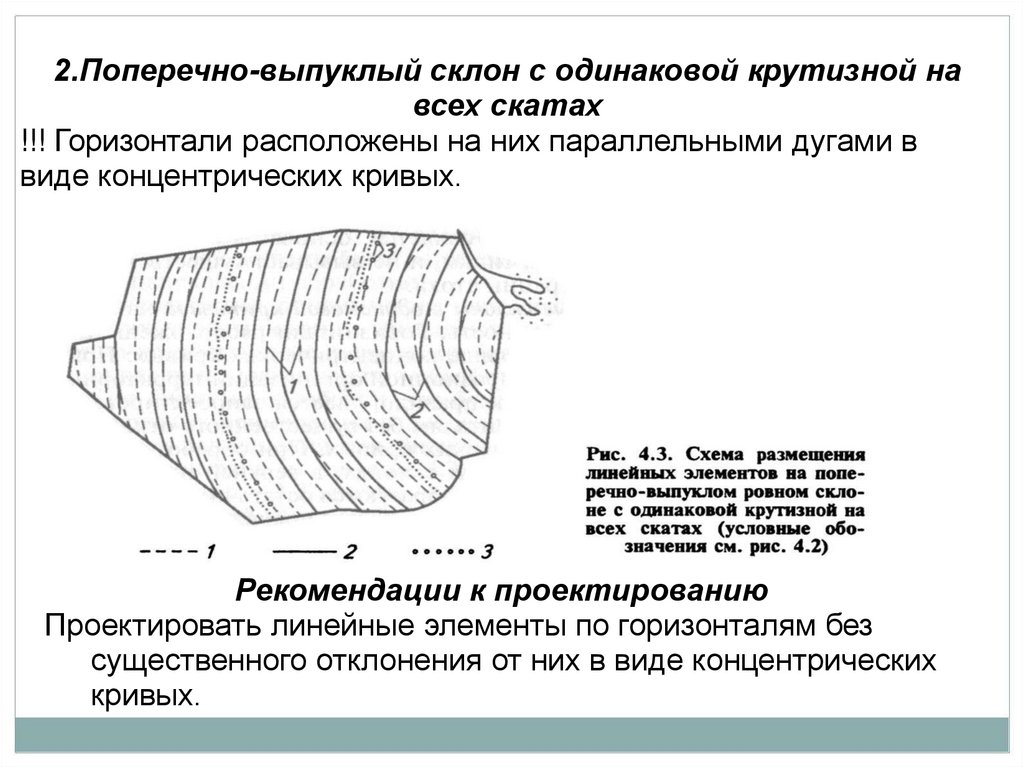

2.Поперечно-выпуклый склон с одинаковой крутизной на
всех скатах
!!! Горизонтали расположены на них параллельными дугами в
виде концентрических кривых.
Рекомендации к проектированию
Проектировать линейные элементы по горизонталям без
существенного отклонения от них в виде концентрических
кривых.

5.

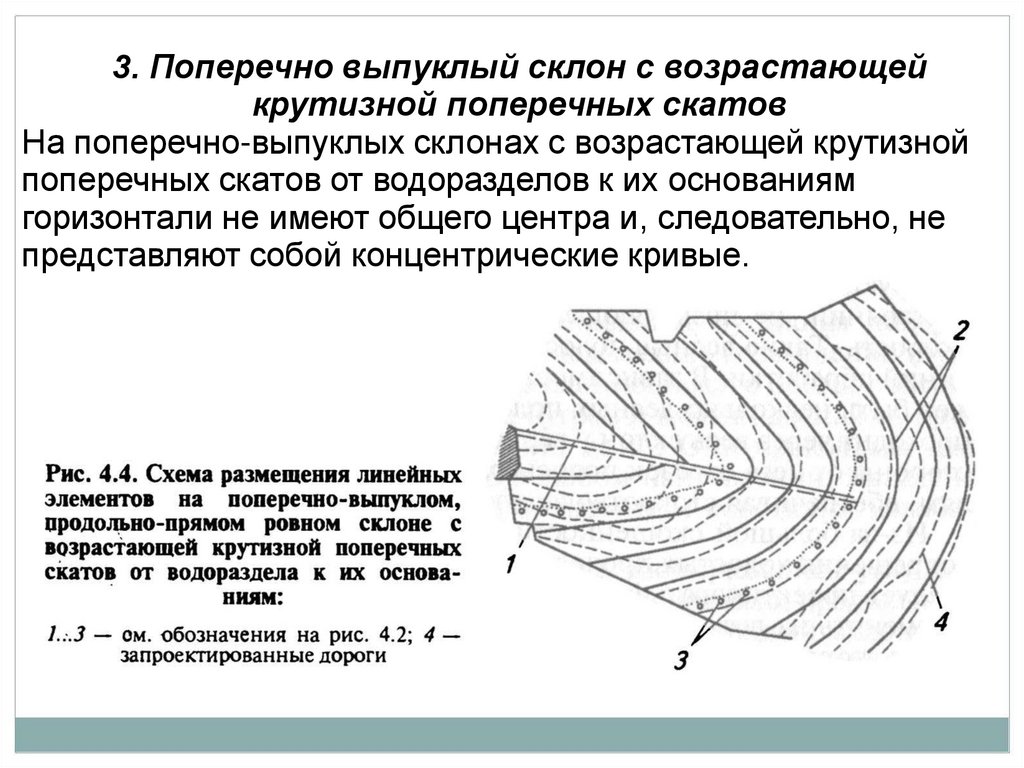

3. Поперечно выпуклый склон с возрастающей
крутизной поперечных скатов
На поперечно-выпуклых склонах с возрастающей крутизной
поперечных скатов от водоразделов к их основаниям
горизонтали не имеют общего центра и, следовательно, не
представляют собой концентрические кривые.

6.

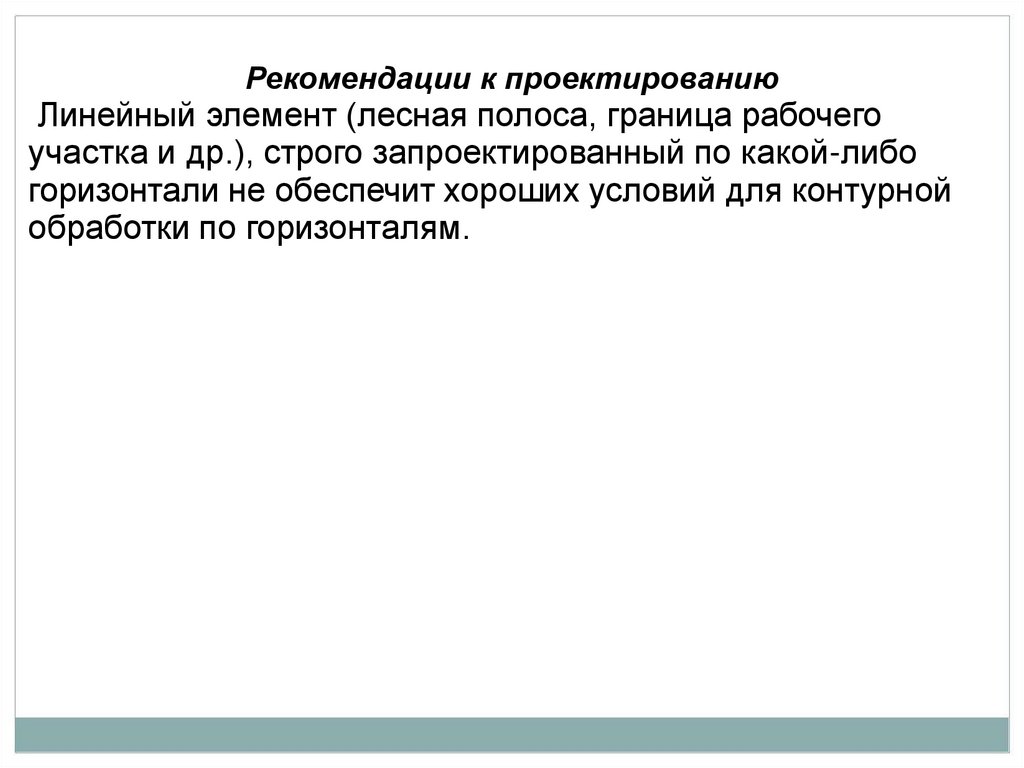

Рекомендации к проектированию
Линейный элемент (лесная полоса, граница рабочего
участка и др.), строго запроектированный по какой-либо
горизонтали не обеспечит хороших условий для контурной
обработки по горизонталям.

7.

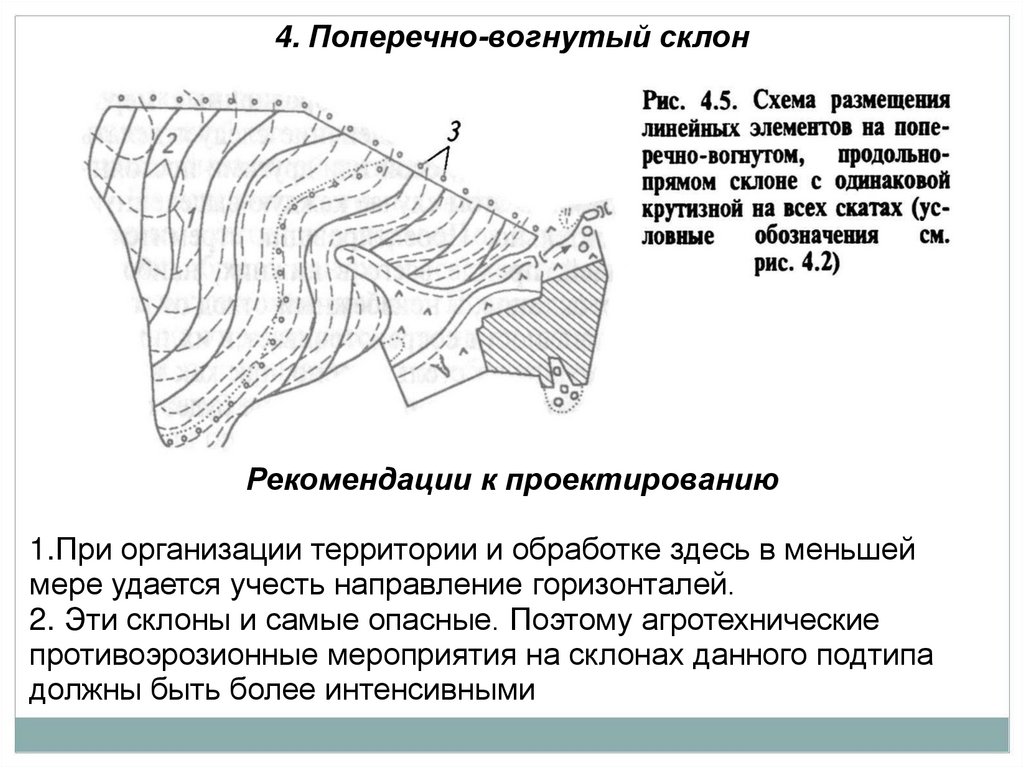

4. Поперечно-вогнутый склон
Рекомендации к проектированию
1.При организации территории и обработке здесь в меньшей
мере удается учесть направление горизонталей.
2. Эти склоны и самые опасные. Поэтому агротехнические
противоэрозионные мероприятия на склонах данного подтипа
должны быть более интенсивными

8.

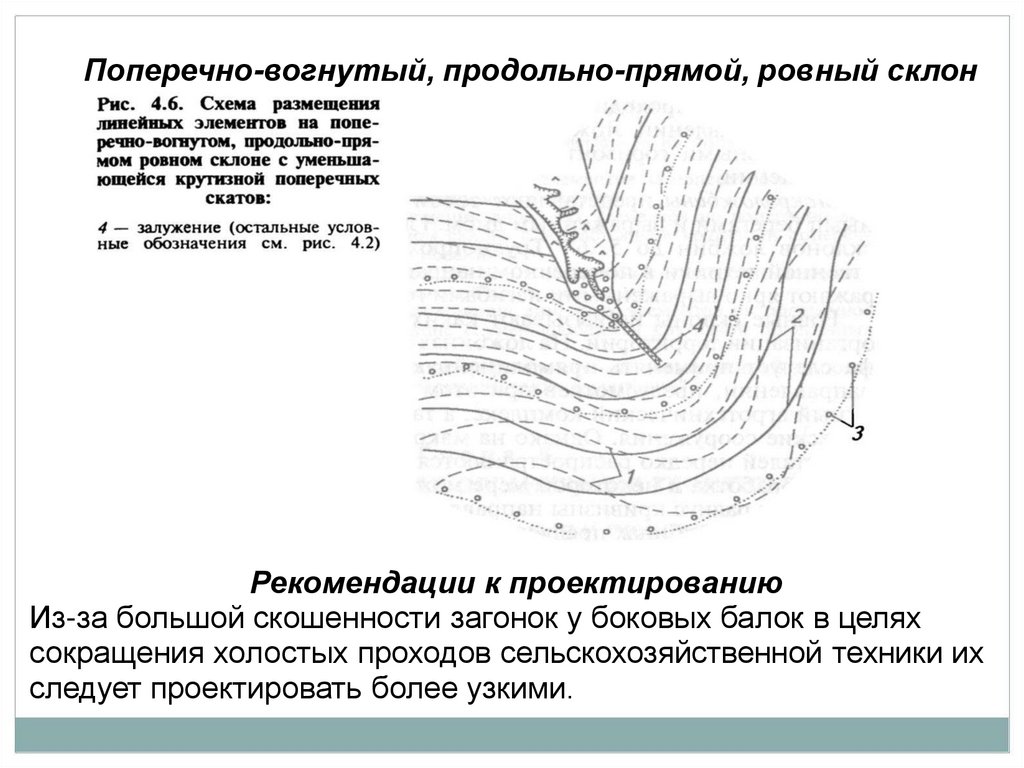

Поперечно-вогнутый, продольно-прямой, ровный склон
Рекомендации к проектированию
Из-за большой скошенности загонок у боковых балок в целях
сокращения холостых проходов сельскохозяйственной техники их
следует проектировать более узкими.

9.

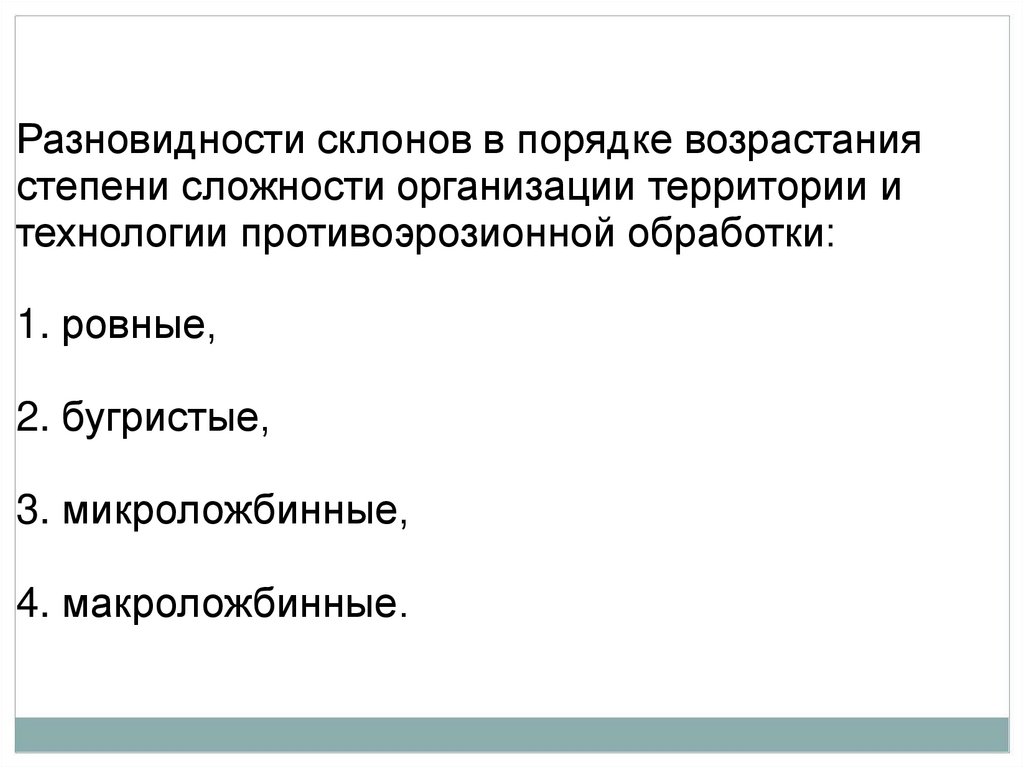

Разновидности склонов в порядке возрастания
степени сложности организации территории и
технологии противоэрозионной обработки:
1. ровные,
2. бугристые,
3. микроложбинные,
4. макроложбинные.

10.

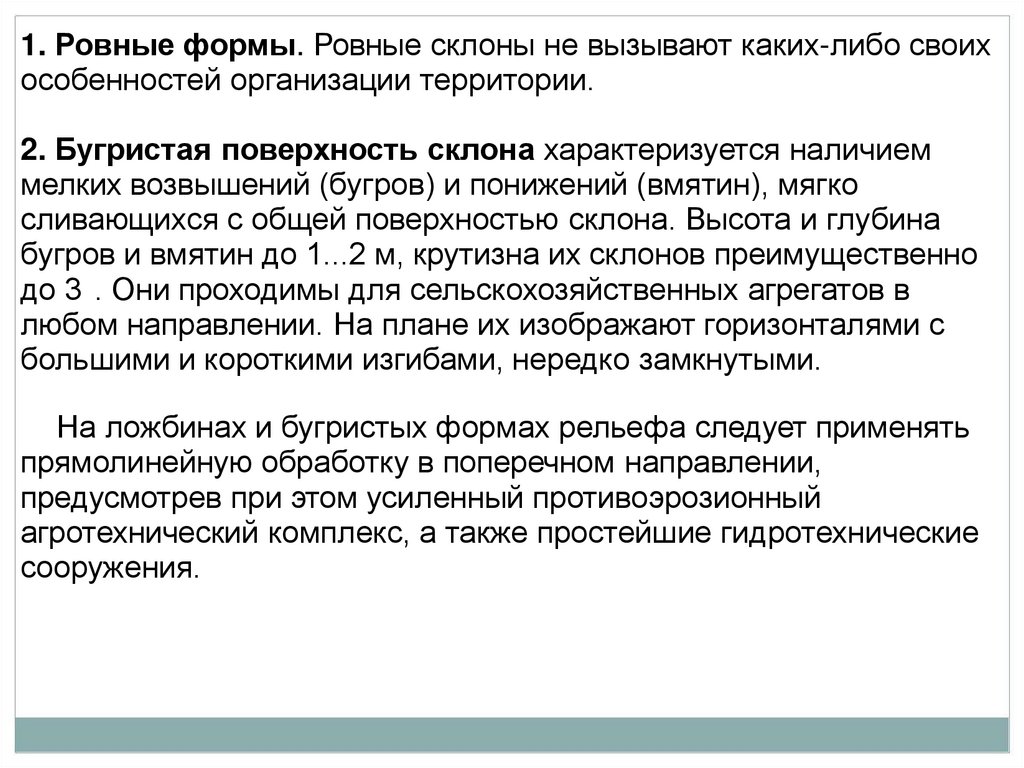

1. Ровные формы. Ровные склоны не вызывают каких-либо своих
особенностей организации территории.
2. Бугристая поверхность склона характеризуется наличием
мелких возвышений (бугров) и понижений (вмятин), мягко
сливающихся с общей поверхностью склона. Высота и глубина
бугров и вмятин до 1...2 м, крутизна их склонов преимущественно
до 3 . Они проходимы для сельскохозяйственных агрегатов в
любом направлении. На плане их изображают горизонталями с
большими и короткими изгибами, нередко замкнутыми.
На ложбинах и бугристых формах рельефа следует применять
прямолинейную обработку в поперечном направлении,
предусмотрев при этом усиленный противоэрозионный
агротехнический комплекс, а также простейшие гидротехнические
сооружения.

11.

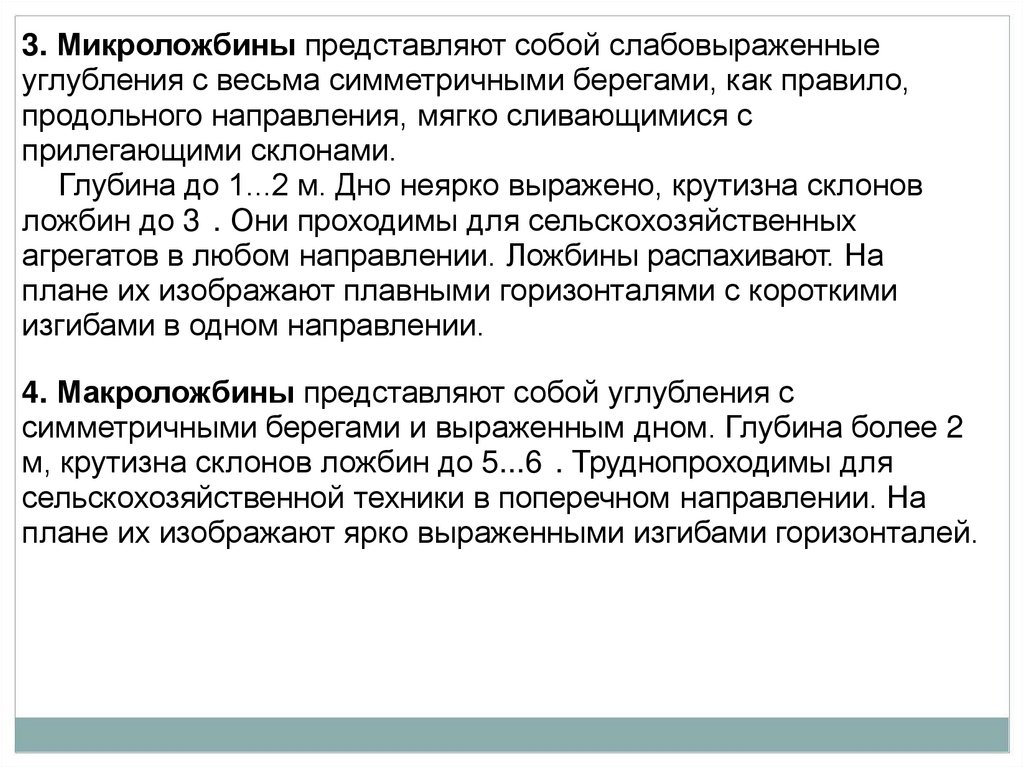

3. Микроложбины представляют собой слабовыраженные
углубления с весьма симметричными берегами, как правило,
продольного направления, мягко сливающимися с
прилегающими склонами.
Глубина до 1...2 м. Дно неярко выражено, крутизна склонов
ложбин до 3 . Они проходимы для сельскохозяйственных
агрегатов в любом направлении. Ложбины распахивают. На
плане их изображают плавными горизонталями с короткими
изгибами в одном направлении.
4. Макроложбины представляют собой углубления с
cимметричными берегами и выраженным дном. Глубина более 2
м, крутизна склонов ложбин до 5...6 . Труднопроходимы для
сельскохозяйственной техники в поперечном направлении. На
плане их изображают ярко выраженными изгибами горизонталей.
