Топографические карты (часть 2)

1.

Московский Государственный Университет Геодезии и Картографии
(МИИГАиК)
ЛЕКЦИЯ ПО ТЕМЕ № 2:
«Топографические карты
(часть 2)»
Лектор: доц.
Максимова М.В.
Москва, 2018 г.

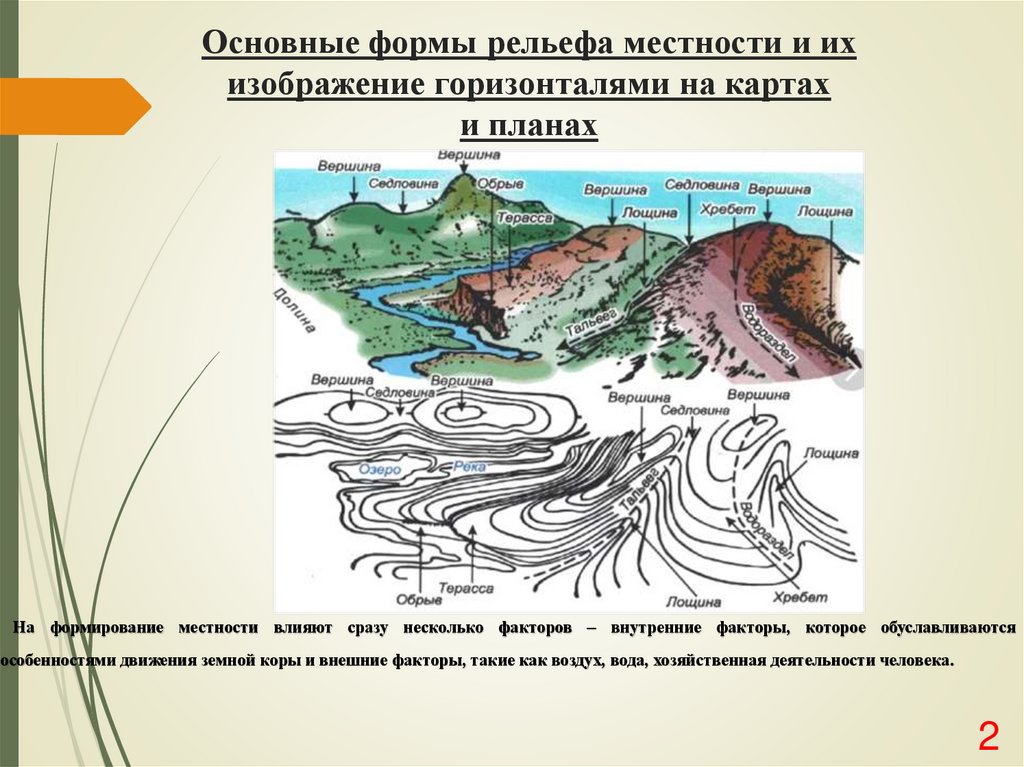

2. Основные формы рельефа местности и их изображение горизонталями на картах и планах

На формирование местности влияют сразу несколько факторов – внутренние факторы, которое обуславливаются
особенностями движения земной коры и внешние факторы, такие как воздух, вода, хозяйственная деятельности человека.
2

3.

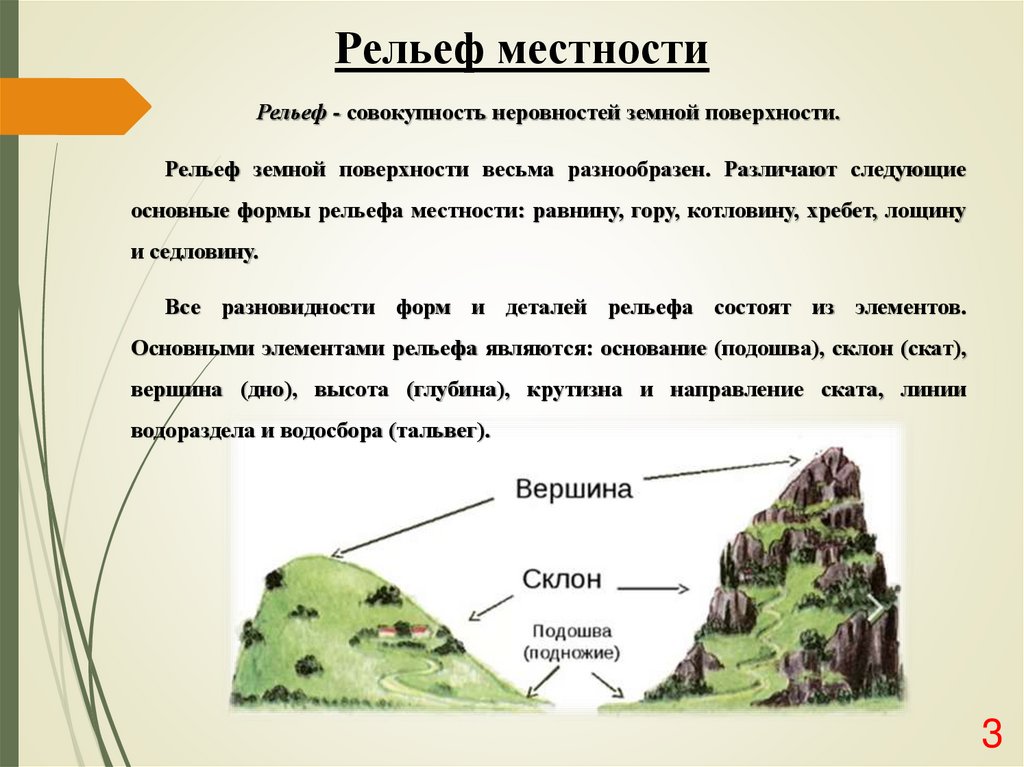

Рельеф местности
Рельеф - совокупность неровностей земной поверхности.
Рельеф земной поверхности весьма разнообразен. Различают следующие
основные формы рельефа местности: равнину, гору, котловину, хребет, лощину
и седловину.
Все разновидности форм и деталей рельефа состоят из элементов.
Основными элементами рельефа являются: основание (подошва), склон (скат),
вершина (дно), высота (глубина), крутизна и направление ската, линии
водораздела и водосбора (тальвег).
3

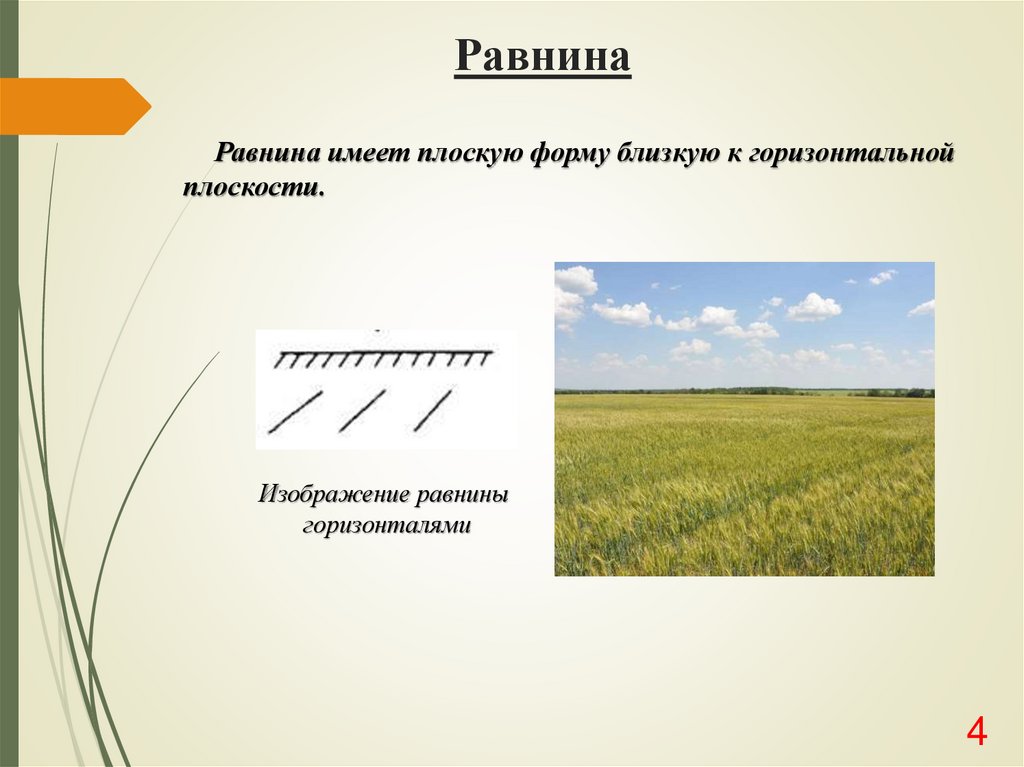

4. Равнина

Равнина имеет плоскую форму близкую к горизонтальной
плоскости.
Изображение равнины
горизонталями
4

5. Холм, Гора

Выпуклость земной поверхности, напоминающая купол или конус,
называется горой или холмом. Холм возвышается над окружающей
местностью не более чем на 200 м, если он выше то его считаю горой.
горизонталями
5

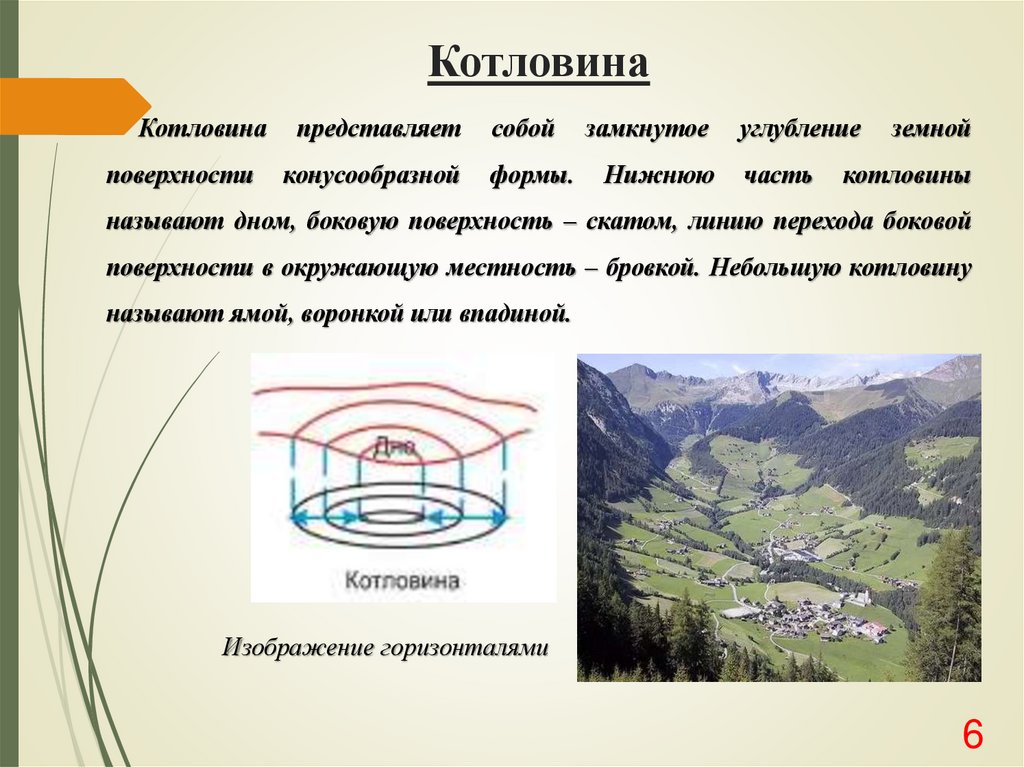

6. Котловина

Котловина
представляет
собой
замкнутое
поверхности
конусообразной
формы.
Нижнюю
углубление
часть
земной
котловины
называют дном, боковую поверхность – скатом, линию перехода боковой
поверхности в окружающую местность – бровкой. Небольшую котловину
называют ямой, воронкой или впадиной.
Изображение горизонталями
6

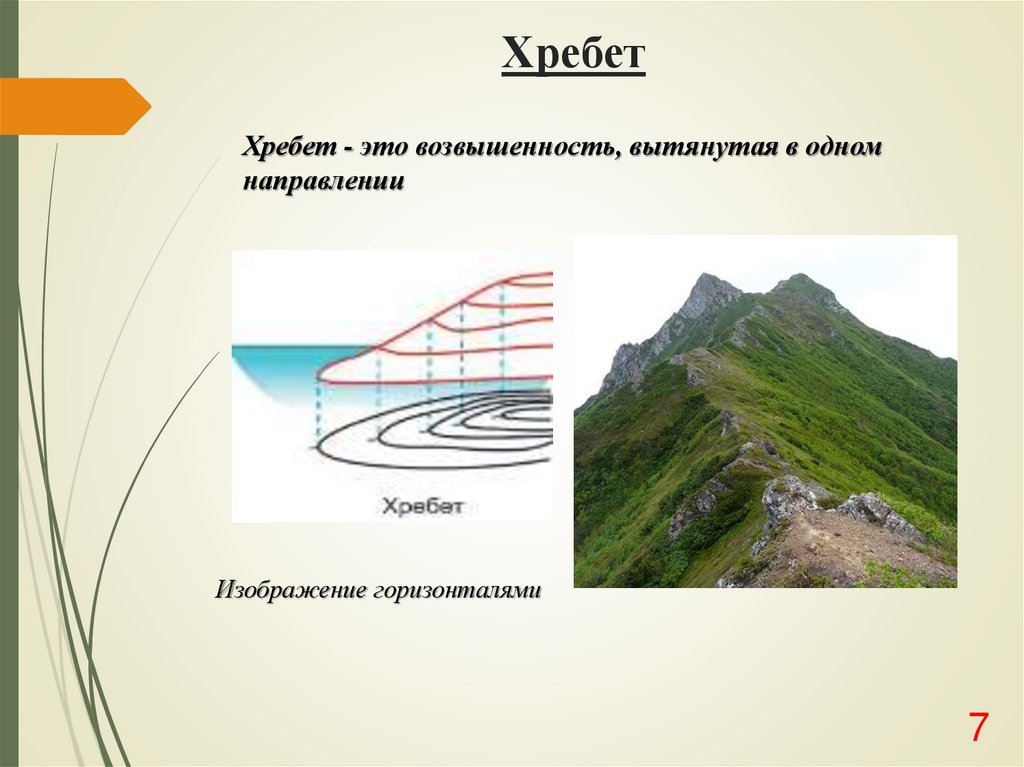

7. Хребет

Хребет - это возвышенность, вытянутая в одном
направлении
Изображение горизонталями
7

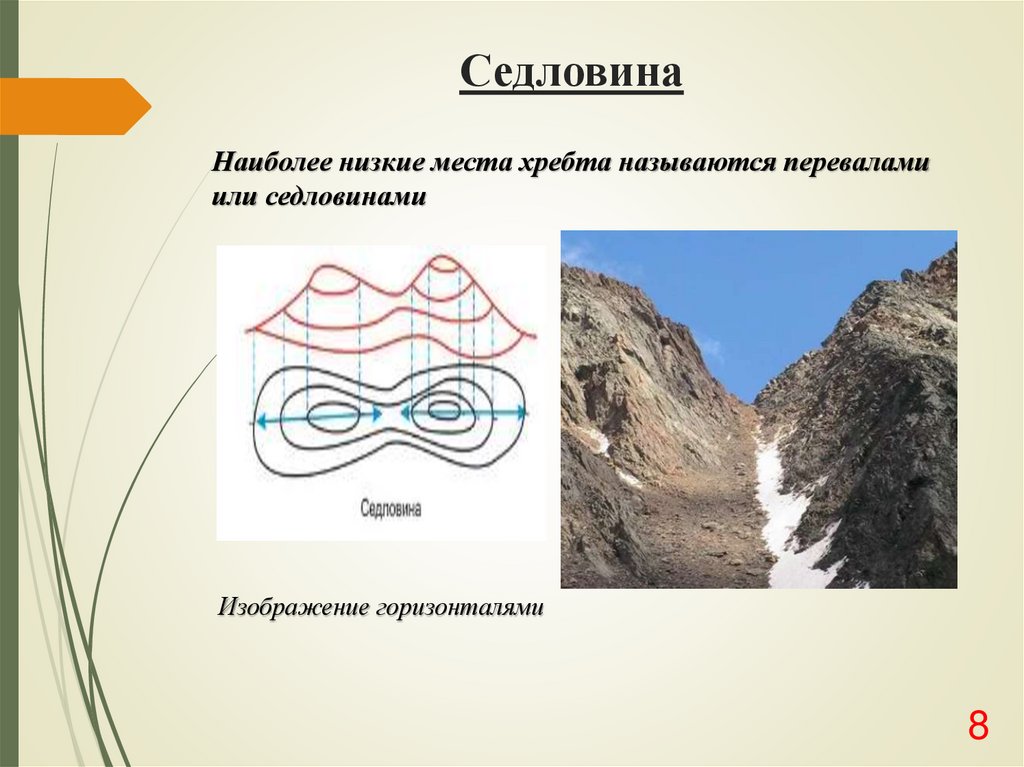

8. Седловина

Наиболее низкие места хребта называются перевалами
или седловинами
Изображение горизонталями
8

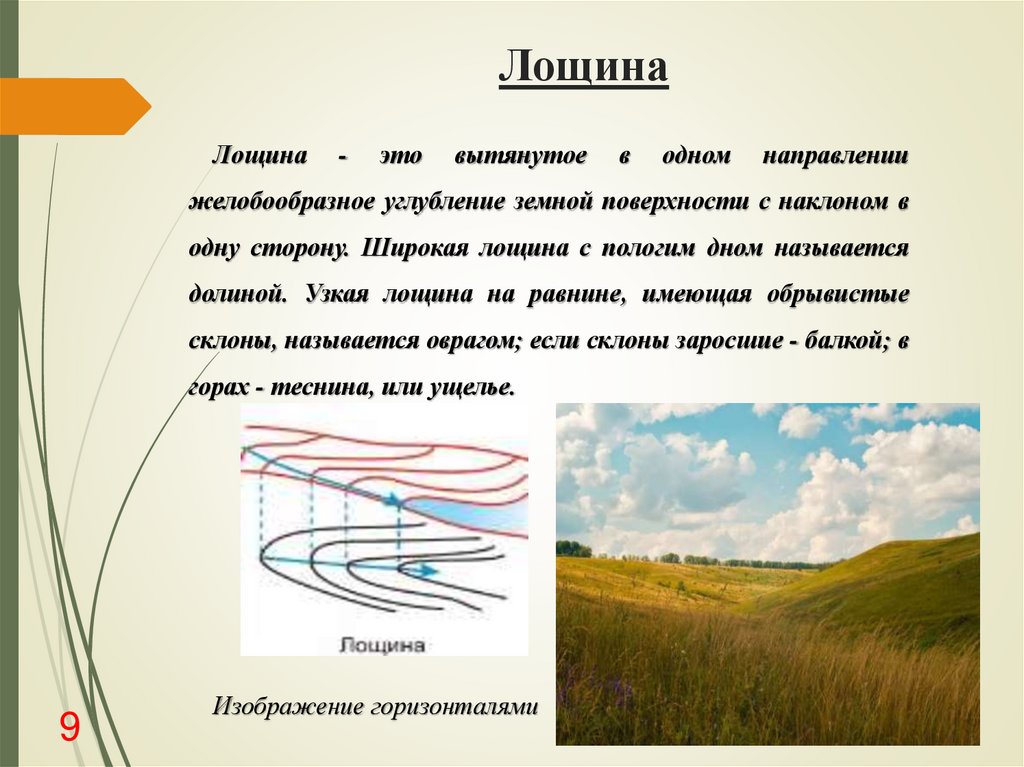

9. Лощина

Лощина
-
это
вытянутое
в
одном
направлении
желобообразное углубление земной поверхности с наклоном в
одну сторону. Широкая лощина с пологим дном называется
долиной. Узкая лощина на равнине, имеющая обрывистые
склоны, называется оврагом; если склоны заросшие - балкой; в
горах - теснина, или ущелье.
9
Изображение горизонталями

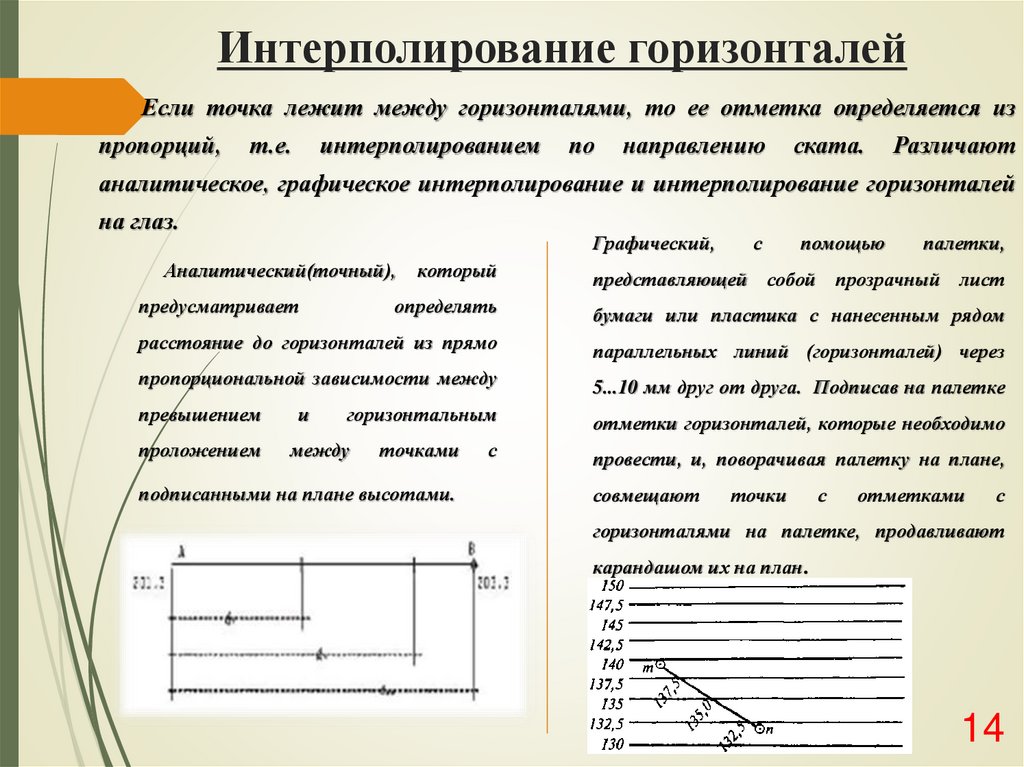

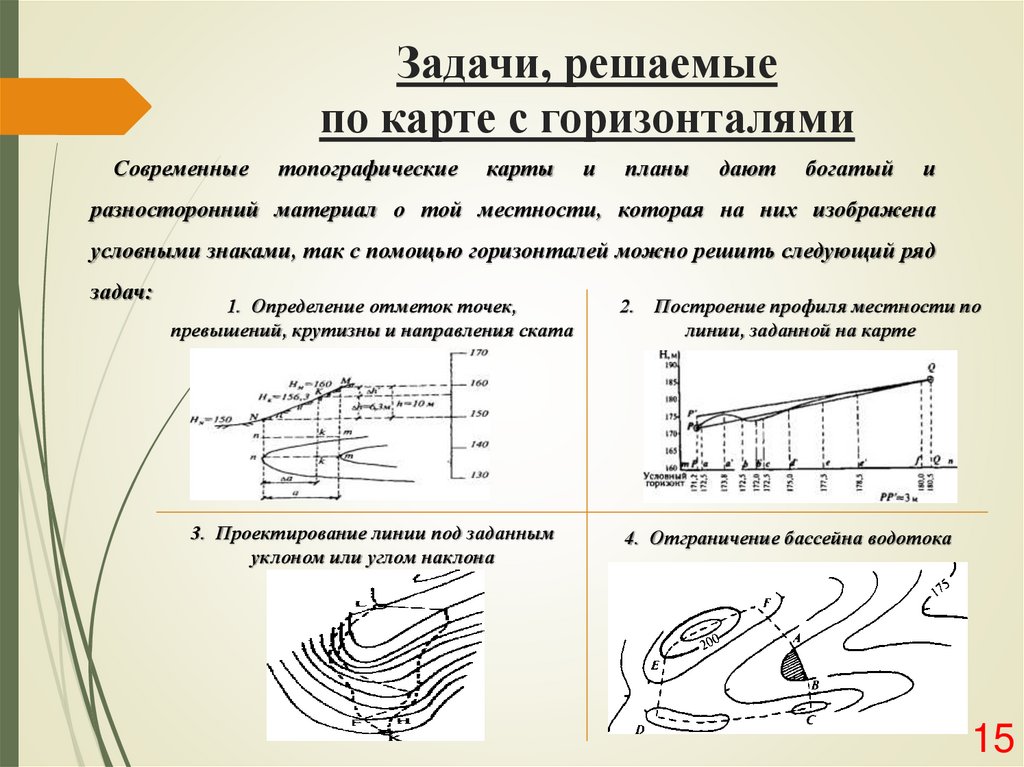

10. Изображение рельефа горизонталями

На топографических картах рельеф изображается горизонталями, т.е.
кривыми замкнутыми линиями, каждая из которых представляет собой
изображение на карте горизонтального контура неровности, все точки которого
на местности расположены на одной и той же высоте над уровнем моря.
10

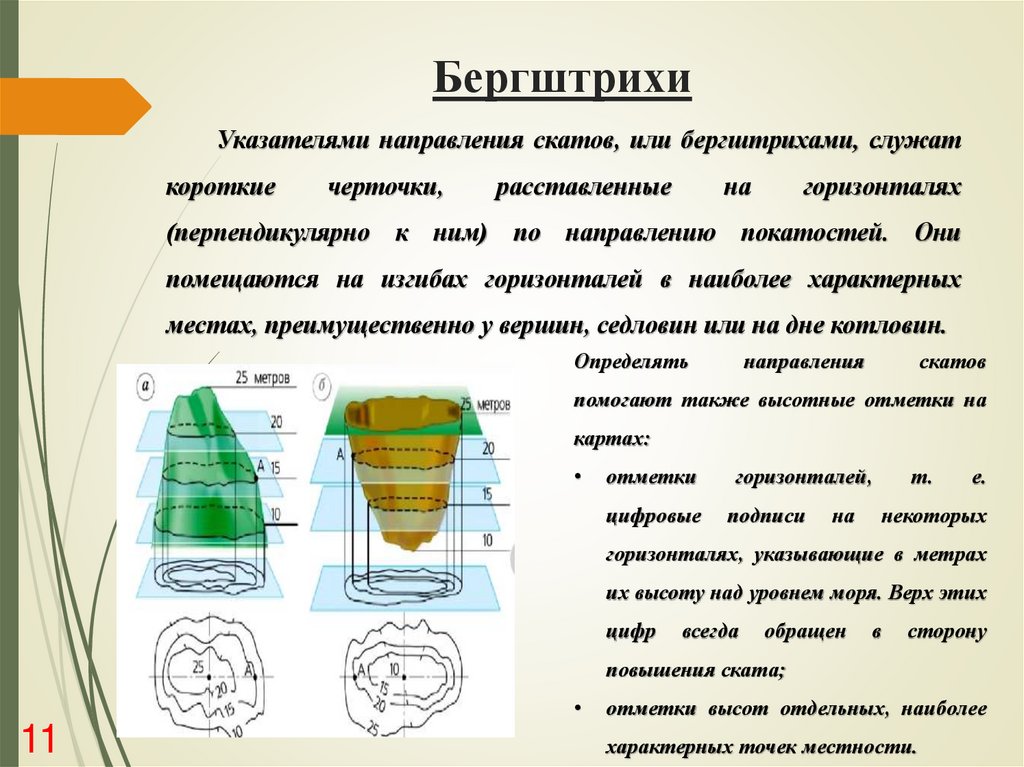

11.

Бергштрихи
Указателями направления скатов, или бергштрихами, служат
короткие
черточки,
расставленные
на
горизонталях
(перпендикулярно к ним) по направлению покатостей. Они
помещаются на изгибах горизонталей в наиболее характерных
местах, преимущественно у вершин, седловин или на дне котловин.
Определять
направления
скатов
помогают также высотные отметки на
картах:
отметки
горизонталей,
цифровые
подписи
на
т.
е.
некоторых
горизонталях, указывающие в метрах
их высоту над уровнем моря. Верх этих
цифр
всегда
обращен
в
сторону
повышения ската;
11
отметки высот отдельных, наиболее
характерных точек местности.

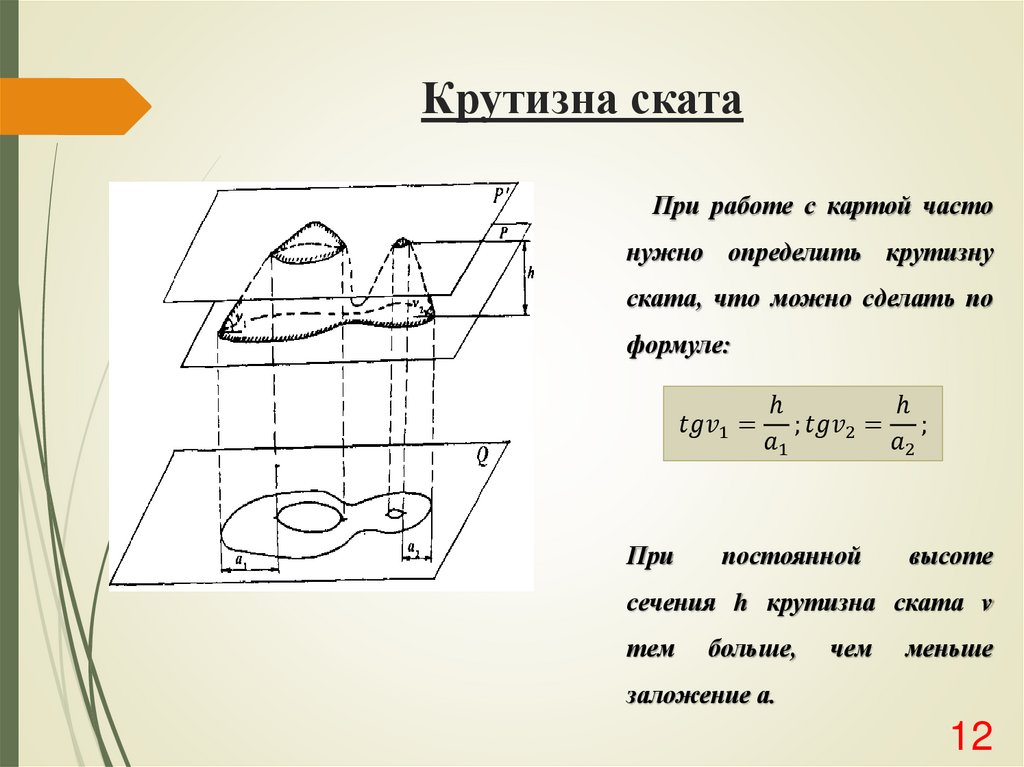

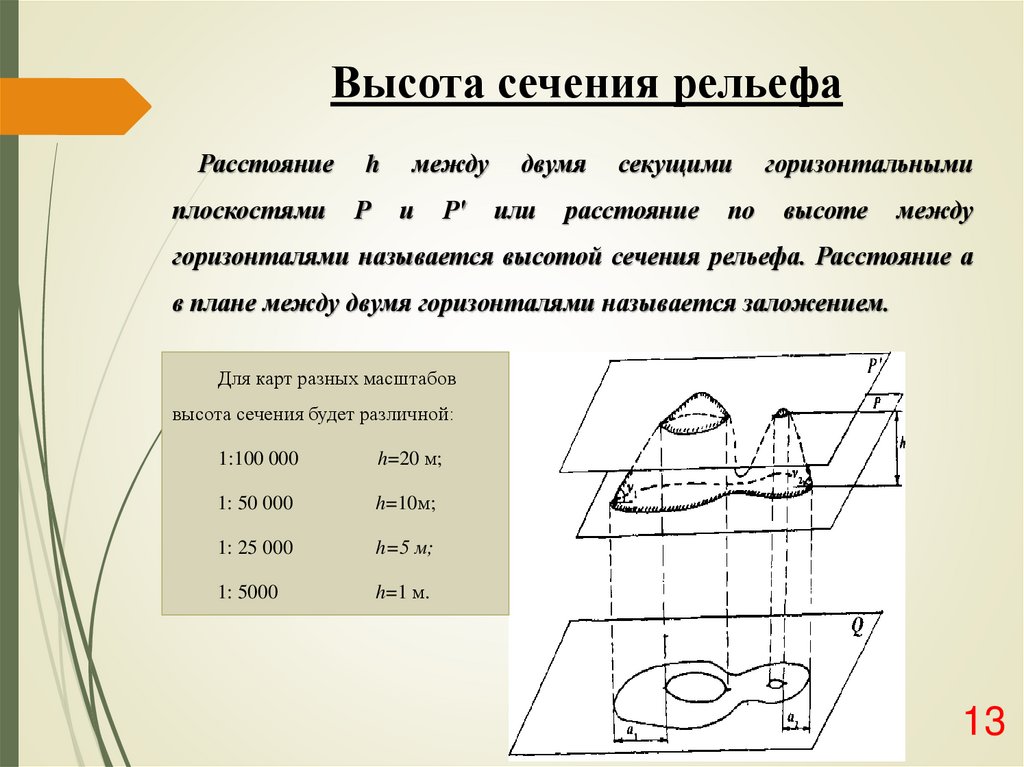

12. Крутизна ската

При работе с картой часто
нужно определить крутизну
ската, что можно сделать по
формуле:
ℎ
ℎ
