Instructions_to_reset_PCB_S1_30-45_E_version

1.

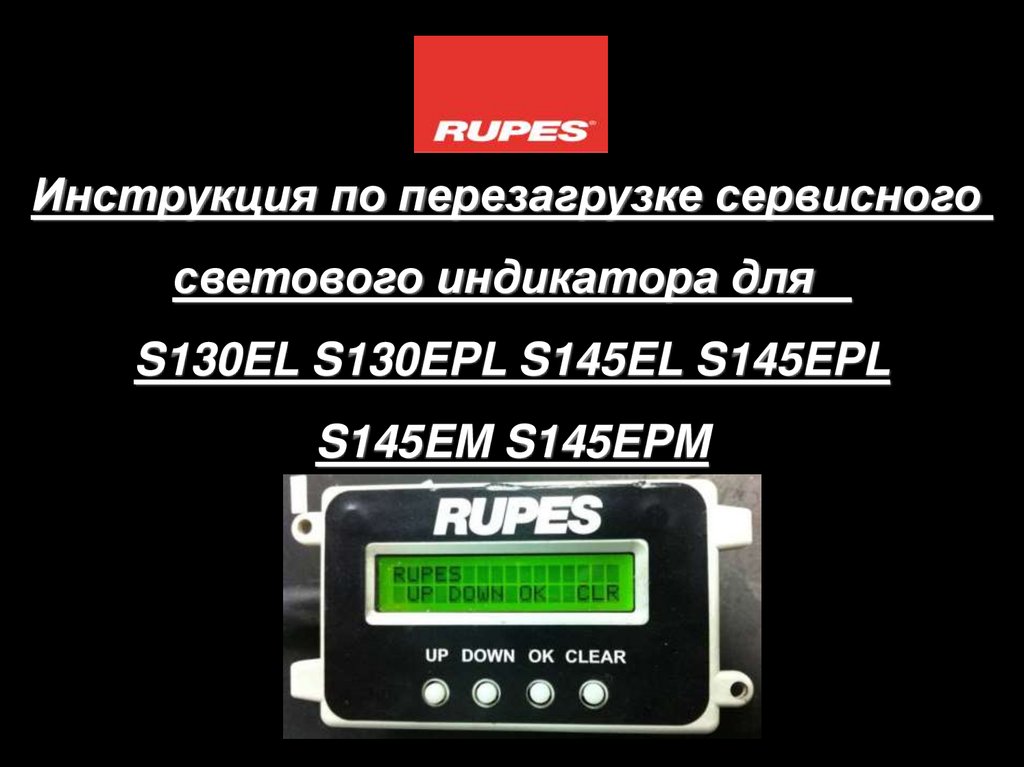

Инструкция по перезагрузке сервисного
светового индикатора для
S130EL S130EPL S145EL S145EPL
S145EM S145EPM

2.

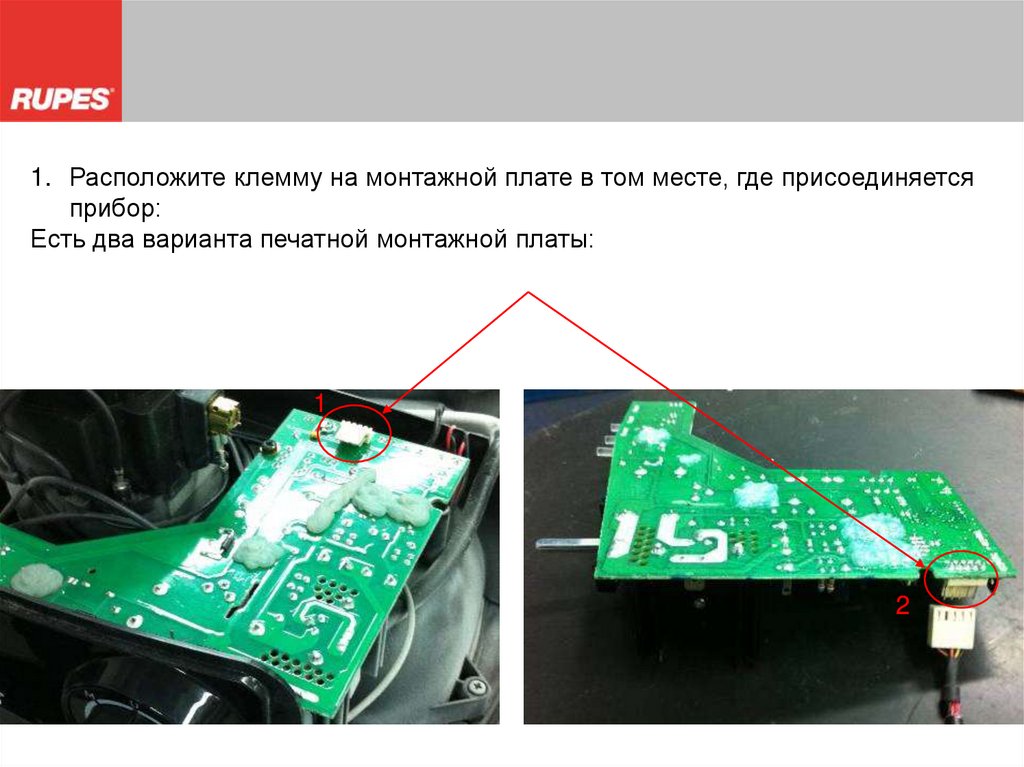

1. Расположите клемму на монтажной плате в том месте, где присоединяется
прибор:
Есть два варианта печатной монтажной платы:
1
2

3.

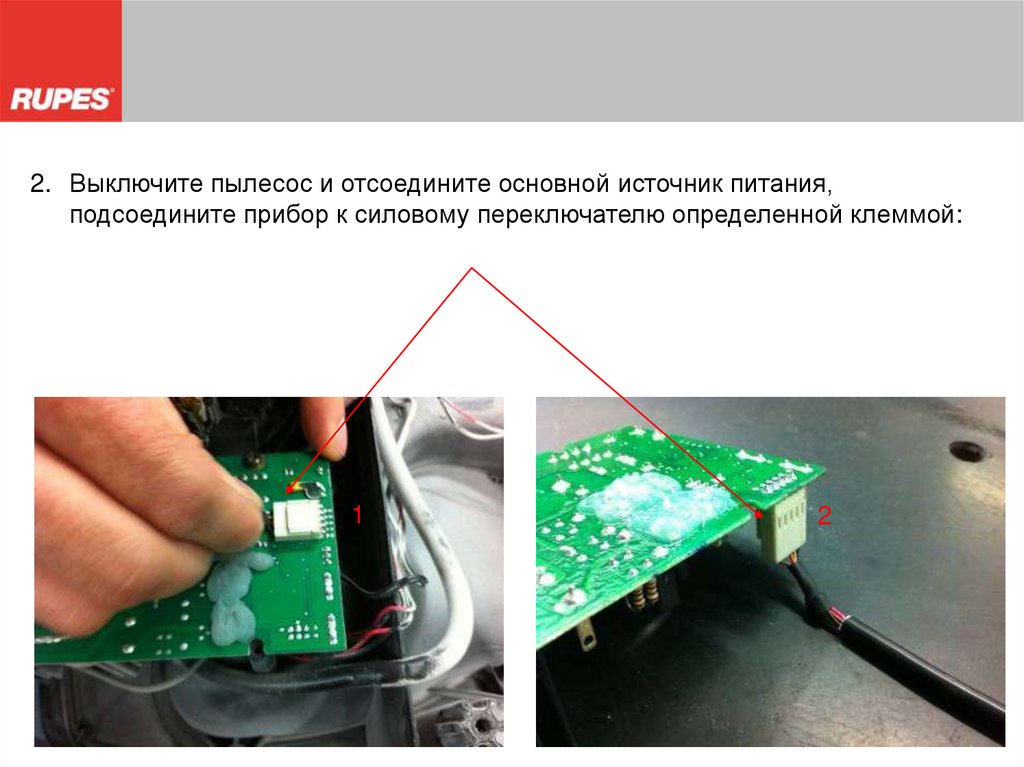

2. Выключите пылесос и отсоедините основной источник питания,
подсоедините прибор к силовому переключателю определенной клеммой:
1
2

4.

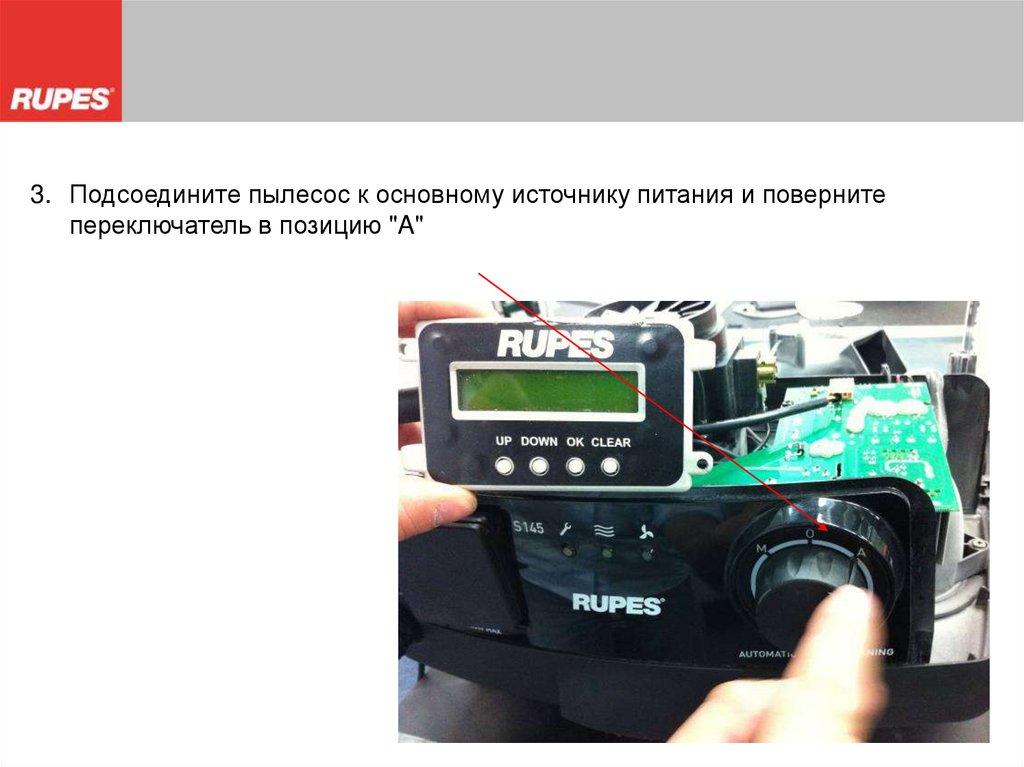

3. Подсоедините пылесос к основному источнику питания и поверните
переключатель в позицию "A"

5.

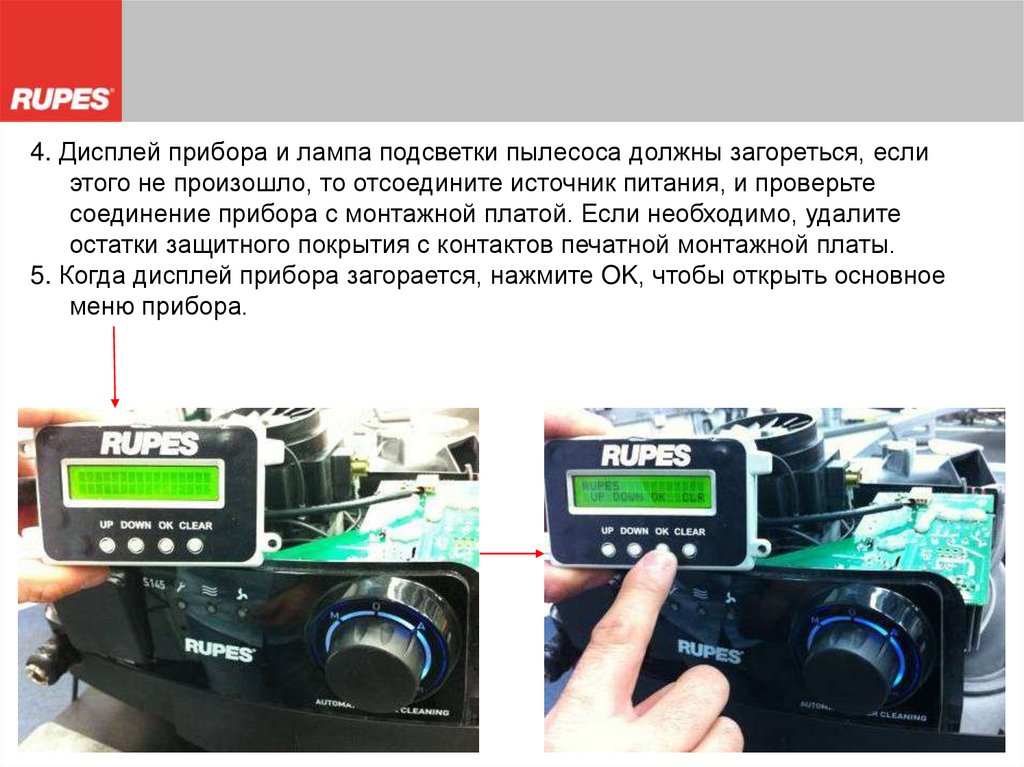

4. Дисплей прибора и лампа подсветки пылесоса должны загореться, если
этого не произошло, то отсоедините источник питания, и проверьте
соединение прибора с монтажной платой. Если необходимо, удалите
остатки защитного покрытия с контактов печатной монтажной платы.
5. Когда дисплей прибора загорается, нажмите OK, чтобы открыть основное
меню прибора.

6.

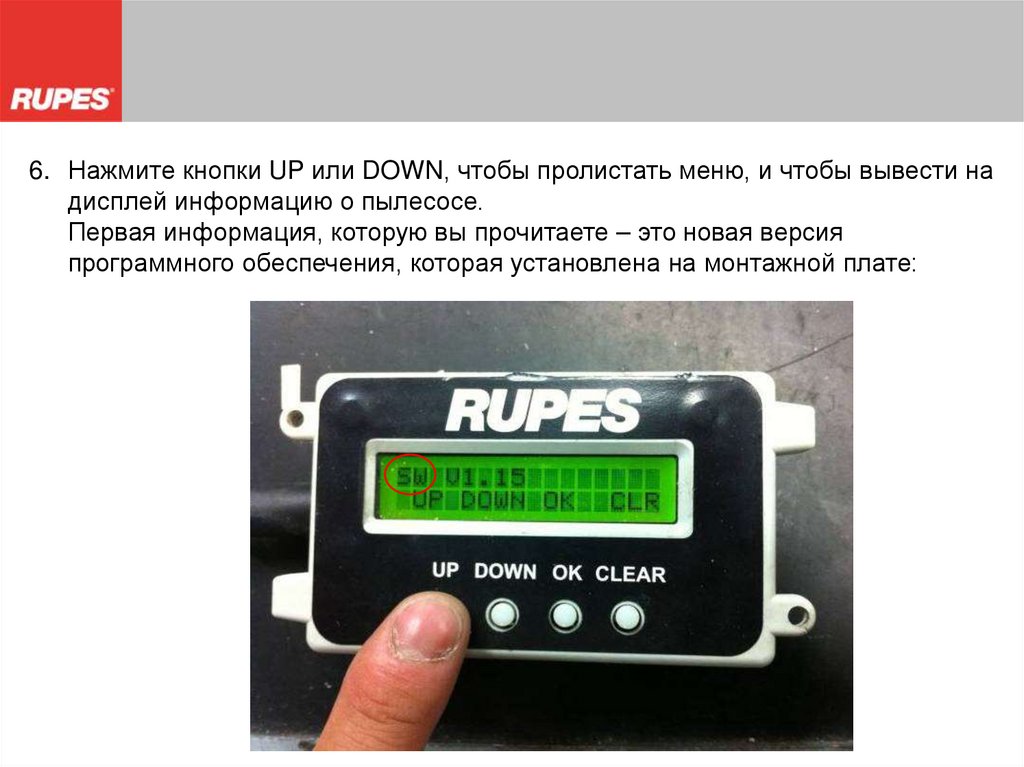

6. Нажмите кнопки UP или DOWN, чтобы пролистать меню, и чтобы вывести на
дисплей информацию о пылесосе.
Первая информация, которую вы прочитаете – это новая версия
программного обеспечения, которая установлена на монтажной плате:

7.

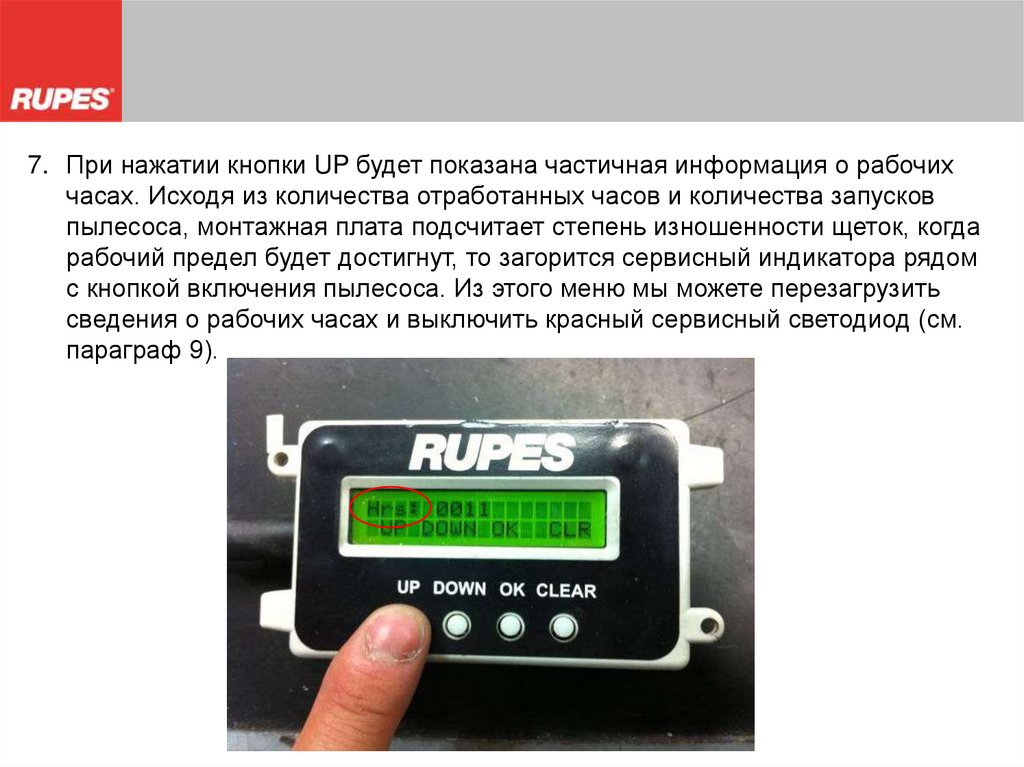

7. При нажатии кнопки UP будет показана частичная информация о рабочих
часах. Исходя из количества отработанных часов и количества запусков
пылесоса, монтажная плата подсчитает степень изношенности щеток, когда
рабочий предел будет достигнут, то загорится сервисный индикатора рядом
с кнопкой включения пылесоса. Из этого меню мы можете перезагрузить
сведения о рабочих часах и выключить красный сервисный светодиод (см.
параграф 9).

8.

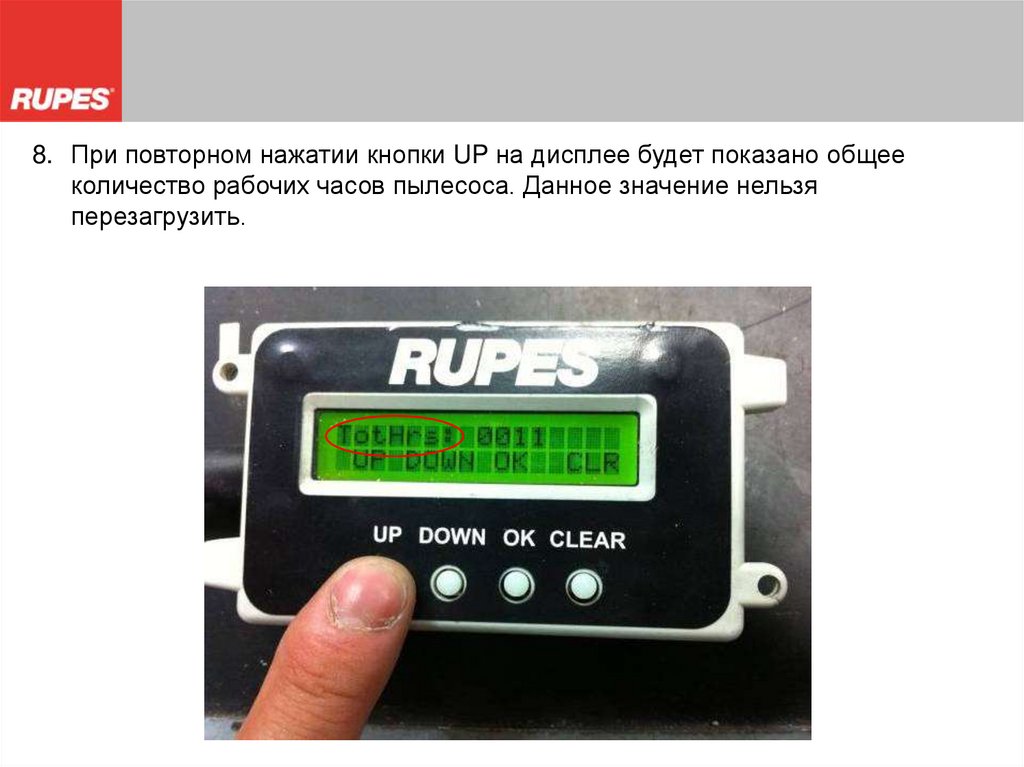

8. При повторном нажатии кнопки UP на дисплее будет показано общее
количество рабочих часов пылесоса. Данное значение нельзя
перезагрузить.

9.

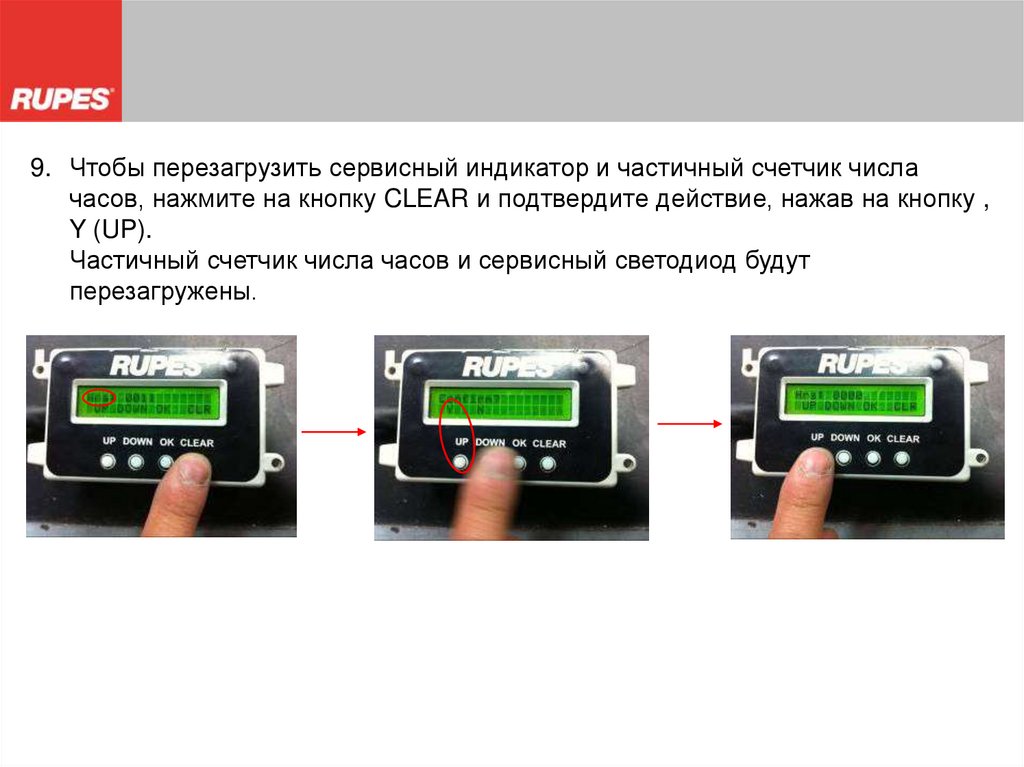

9. Чтобы перезагрузить сервисный индикатор и частичный счетчик числа
часов, нажмите на кнопку CLEAR и подтвердите действие, нажав на кнопку ,
Y (UP).
Частичный счетчик числа часов и сервисный светодиод будут
перезагружены.

10.

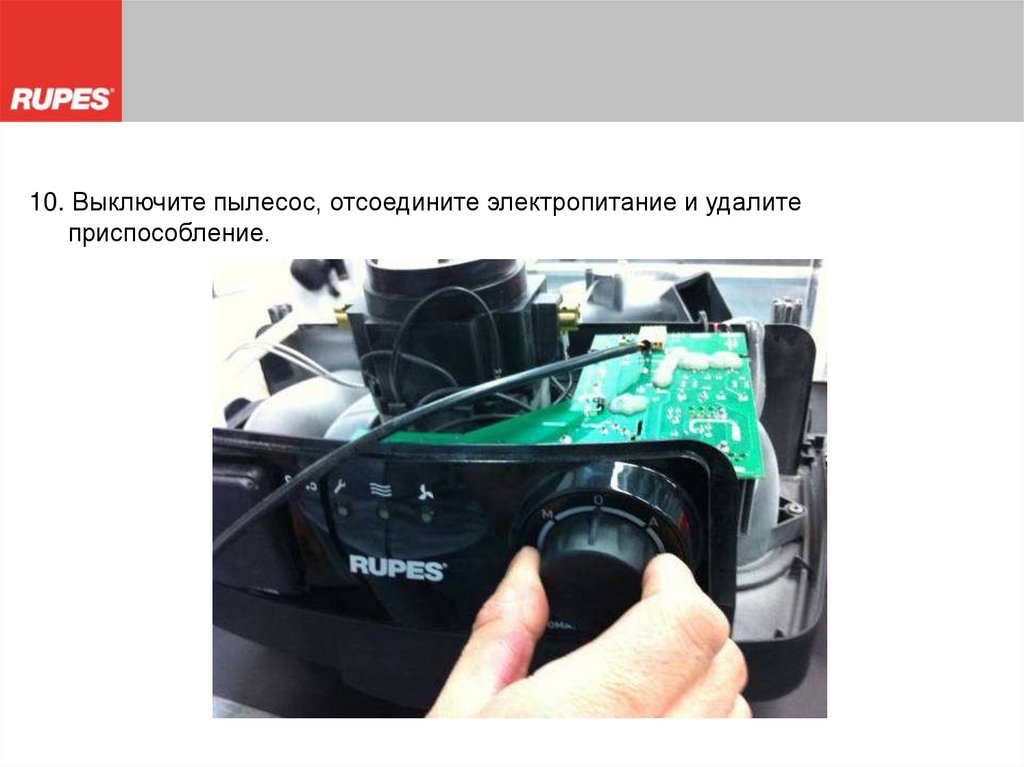

10. Выключите пылесос, отсоедините электропитание и удалите
приспособление.
