Инженерные системы зданий и сооружений
Тема 2
Трассировка системы водоснабжения в
техническом подполье. Расчетная
аксонометрическая схема системы ХВС
Кононова Анна Максимовна
старший преподаватель

2.

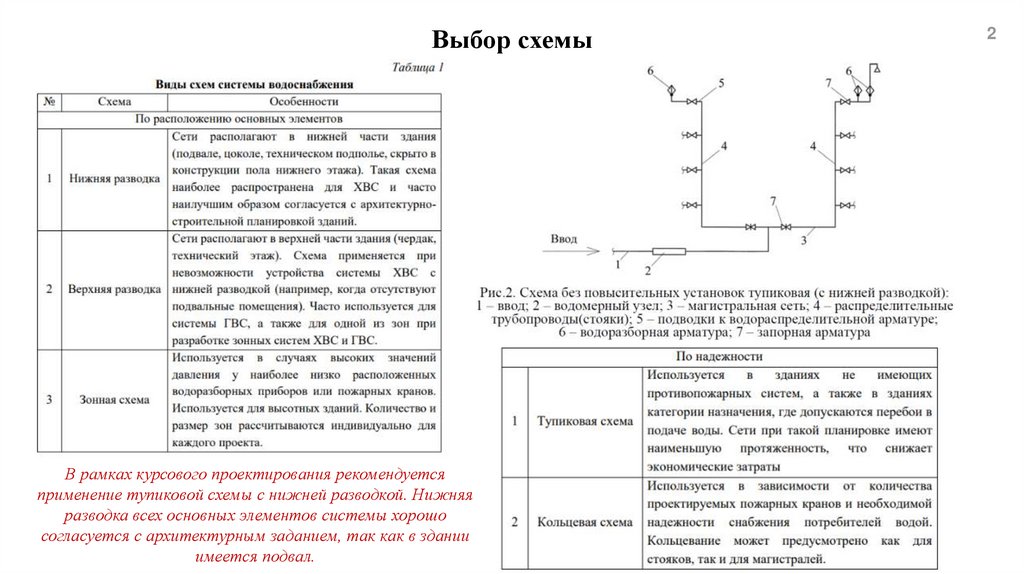

Выбор схемы
В рамках курсового проектирования рекомендуется
применение тупиковой схемы с нижней разводкой. Нижняя
разводка всех основных элементов системы хорошо
согласуется с архитектурным заданием, так как в здании
имеется подвал.
2

3.

Выбор материала

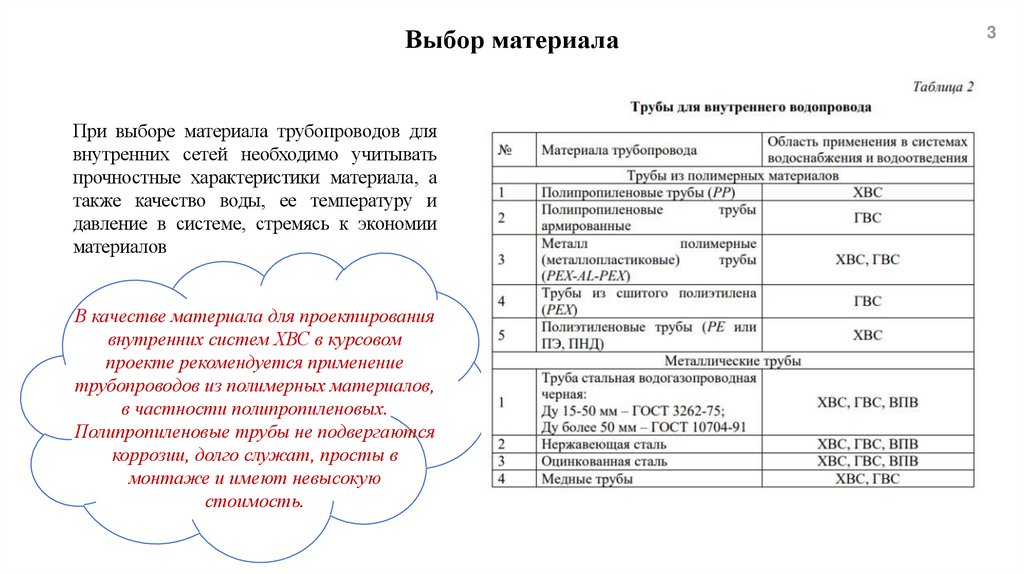

При выборе материала трубопроводов для
внутренних сетей необходимо учитывать
прочностные характеристики материала, а
также качество воды, ее температуру и
давление в системе, стремясь к экономии
материалов
В качестве материала для проектирования
внутренних систем ХВС в курсовом
проекте рекомендуется применение
трубопроводов из полимерных материалов,
в частности полипропиленовых.
Полипропиленовые трубы не подвергаются
коррозии, долго служат, просты в
монтаже и имеют невысокую
стоимость.
3

4.

Трассировка системы ХВС в техническом подполье

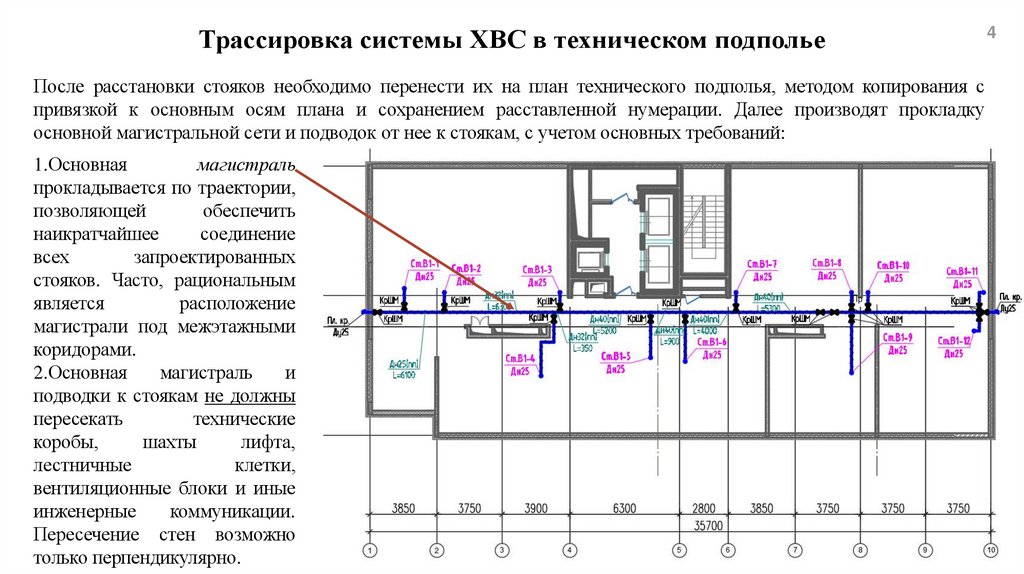

После расстановки стояков необходимо перенести их на план технического подполья, методом копирования с
привязкой к основным осям плана и сохранением расставленной нумерации. Далее производят прокладку
основной магистральной сети и подводок от нее к стоякам, с учетом основных требований:
1.Основная
магистраль
прокладывается по траектории,
позволяющей
обеспечить
наикратчайшее
соединение
всех
запроектированных
стояков. Часто, рациональным
является
расположение
магистрали под межэтажными
коридорами.
2.Основная
магистраль
и
подводки к стоякам не должны
пересекать
технические
коробы,
шахты
лифта,
лестничные
клетки,
вентиляционные блоки и иные
инженерные
коммуникации.
Пересечение стен возможно
только перпендикулярно.
4

5.

5

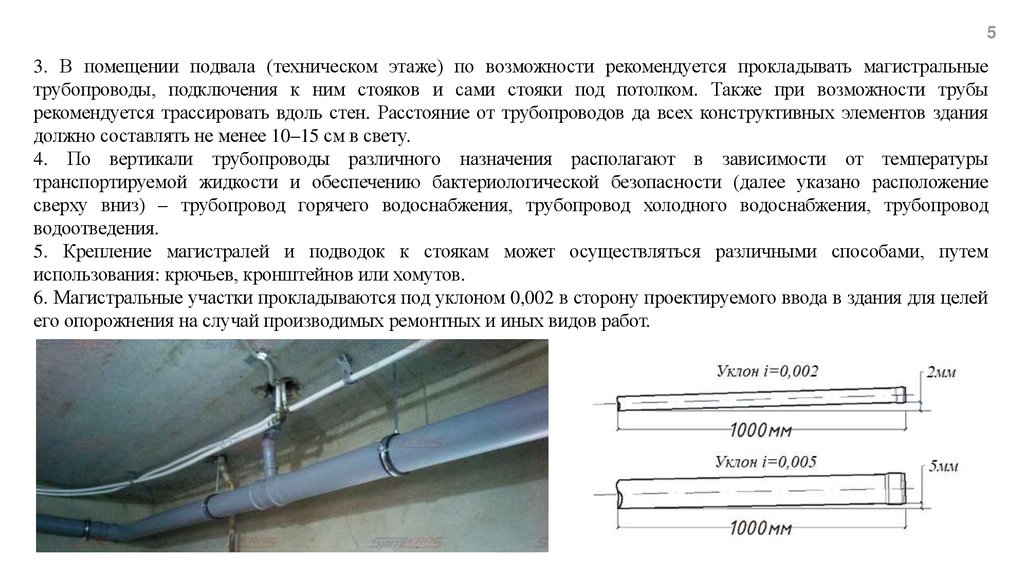

3. В помещении подвала (техническом этаже) по возможности рекомендуется прокладывать магистральные
трубопроводы, подключения к ним стояков и сами стояки под потолком. Также при возможности трубы
рекомендуется трассировать вдоль стен. Расстояние от трубопроводов да всех конструктивных элементов здания
должно составлять не менее 10–15 см в свету.
4. По вертикали трубопроводы различного назначения располагают в зависимости от температуры
транспортируемой жидкости и обеспечению бактериологической безопасности (далее указано расположение
сверху вниз) – трубопровод горячего водоснабжения, трубопровод холодного водоснабжения, трубопровод
водоотведения.
5. Крепление магистралей и подводок к стоякам может осуществляться различными способами, путем
использования: крючьев, кронштейнов или хомутов.
6. Магистральные участки прокладываются под уклоном 0,002 в сторону проектируемого ввода в здания для целей
его опорожнения на случай производимых ремонтных и иных видов работ.

6.

7. Установка запорной арматуры должна производиться только на участках трубопроводов достаточной длины.
Кроме того, необходим доступ для обслуживания и эксплуатации запорной арматуры.
В соответствии с СП30 запорная арматура обязательно устанавливается:
● на каждом вводе;
● у основания подающих стояков в зданиях и сооружениях;
● на ответвлениях, питающих пять водоразборных точек и более;
● на ответвлениях от магистральных линий водопровода;
● на ответвлениях в каждую квартиру или номер гостиницы, на подводках к
смывным бачкам и водонагревательным колонкам, на ответвлениях к
групповым душам и умывальникам;
● на ответвлениях трубопровода к секционным узлам;
● перед наружными поливочными кранами.
В качестве запорной арматуры
(рис. 6) при диаметрах менее 50
мм применяют вентили и шаровые
краны, при диаметрах более 50 мм
устанавливают задвижки и
затворы поворотные
6

7.

7

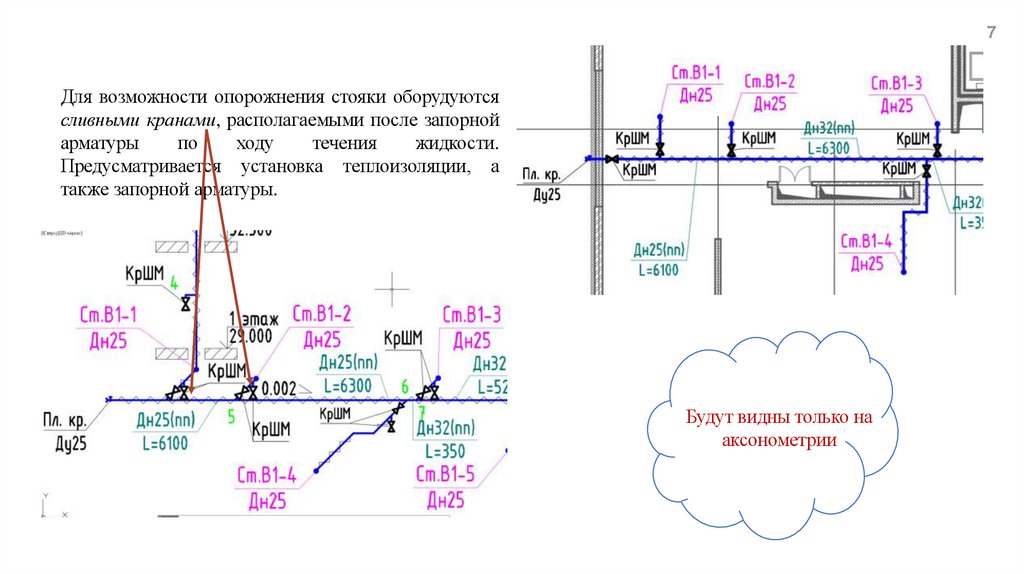

Для возможности опорожнения стояки оборудуются
сливными кранами, располагаемыми после запорной
арматуры
по
ходу
течения
жидкости.
Предусматривается установка теплоизоляции, а
также запорной арматуры.
Будут видны только на
аксонометрии

8.

8

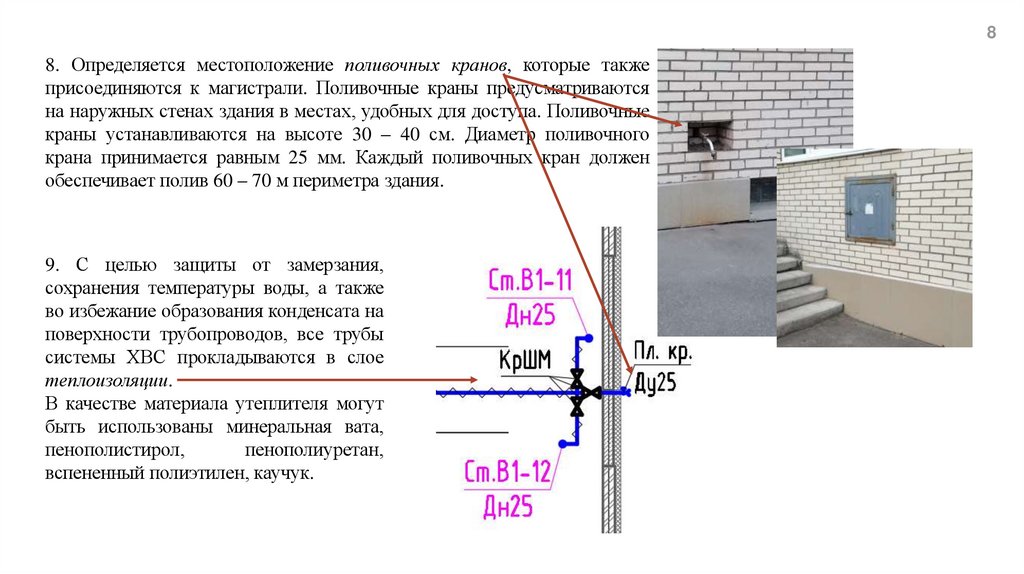

8. Определяется местоположение поливочных кранов, которые также
присоединяются к магистрали. Поливочные краны предусматриваются
на наружных стенах здания в местах, удобных для доступа. Поливочные
краны устанавливаются на высоте 30 – 40 см. Диаметр поливочного
крана принимается равным 25 мм. Каждый поливочных кран должен
обеспечивает полив 60 – 70 м периметра здания.
9. С целью защиты от замерзания,
сохранения температуры воды, а также
во избежание образования конденсата на
поверхности трубопроводов, все трубы
системы ХВС прокладываются в слое
теплоизоляции.
В качестве материала утеплителя могут
быть использованы минеральная вата,
пенополистирол,
пенополиуретан,
вспененный полиэтилен, каучук.

9.

9
Место расположения ввода водопровода в здание
выбирается с учетом расположения централизованных
систем водоснабжения в соответствии с генеральным
планом.
Прокладка водопроводного ввода осуществляется
перпендикулярно
конструкциям
здания,
через
фундамент или под ним. Ввод не должен пересекать
технические короба, шахты лифтов, лестничные клетки,
вентиляционные
блоки
и
иные
инженерные
коммуникации.
На вводе предусматривается
установка водомерного узла, а
также насосного оборудования
при его необходимости.
Также необходимо учесть, что при
устройстве системы ГВС закрытого
типа, подготовка горячей воды
осуществляется в ИТП, расположенном
непосредственно внутри здания. В связи
с этим ввод в здание будет
транспортировать расход воды на нужды
ХВС и ГВС одновременно

10.

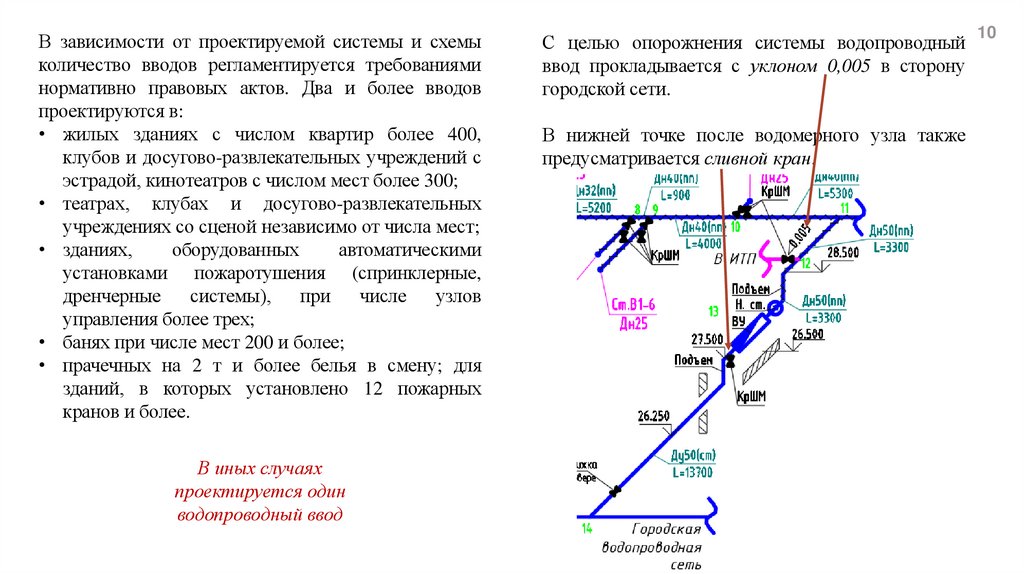

В зависимости от проектируемой системы и схемы
количество вводов регламентируется требованиями
нормативно правовых актов. Два и более вводов
проектируются в:
• жилых зданиях с числом квартир более 400,
клубов и досугово-развлекательных учреждений с
эстрадой, кинотеатров с числом мест более 300;
• театрах, клубах и досугово-развлекательных
учреждениях со сценой независимо от числа мест;
• зданиях,
оборудованных
автоматическими
установками пожаротушения (спринклерные,
дренчерные
системы),
при
числе
узлов
управления более трех;
• банях при числе мест 200 и более;
• прачечных на 2 т и более белья в смену; для
зданий, в которых установлено 12 пожарных
кранов и более.
В иных случаях
проектируется один
водопроводный ввод
С целью опорожнения системы водопроводный
ввод прокладывается с уклоном 0,005 в сторону
городской сети.
В нижней точке после водомерного узла также
предусматривается сливной кран.
10

11.

11

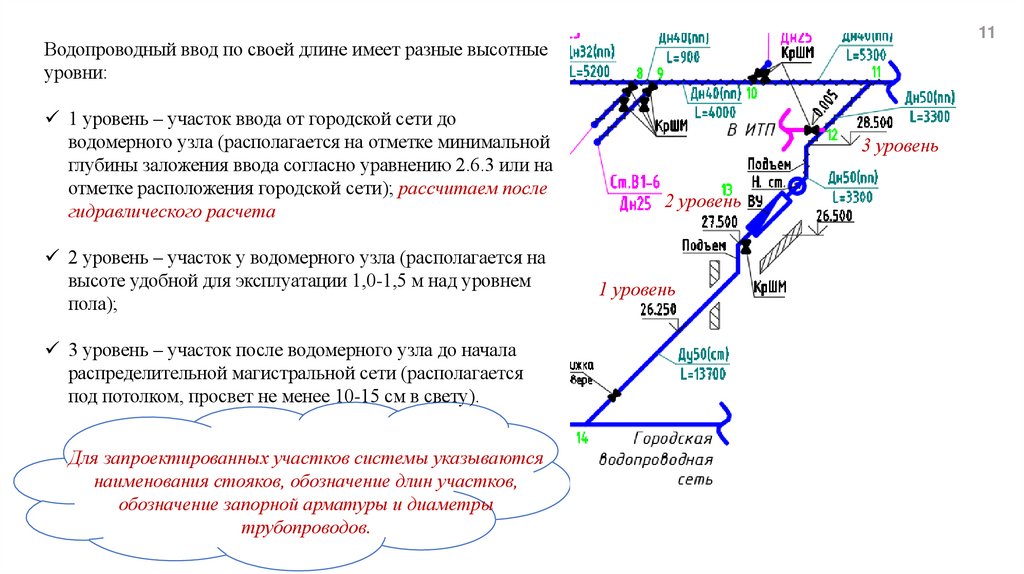

Водопроводный ввод по своей длине имеет разные высотные
уровни:
1 уровень – участок ввода от городской сети до
водомерного узла (располагается на отметке минимальной
глубины заложения ввода согласно уравнению 2.6.3 или на
отметке расположения городской сети); рассчитаем после
гидравлического расчета
2 уровень – участок у водомерного узла (располагается на
высоте удобной для эксплуатации 1,0-1,5 м над уровнем
пола);
3 уровень – участок после водомерного узла до начала
распределительной магистральной сети (располагается
под потолком, просвет не менее 10-15 см в свету).
Для запроектированных участков системы указываются
наименования стояков, обозначение длин участков,
обозначение запорной арматуры и диаметры
трубопроводов.
3 уровень
2 уровень
1 уровень

12.

12

13.

13

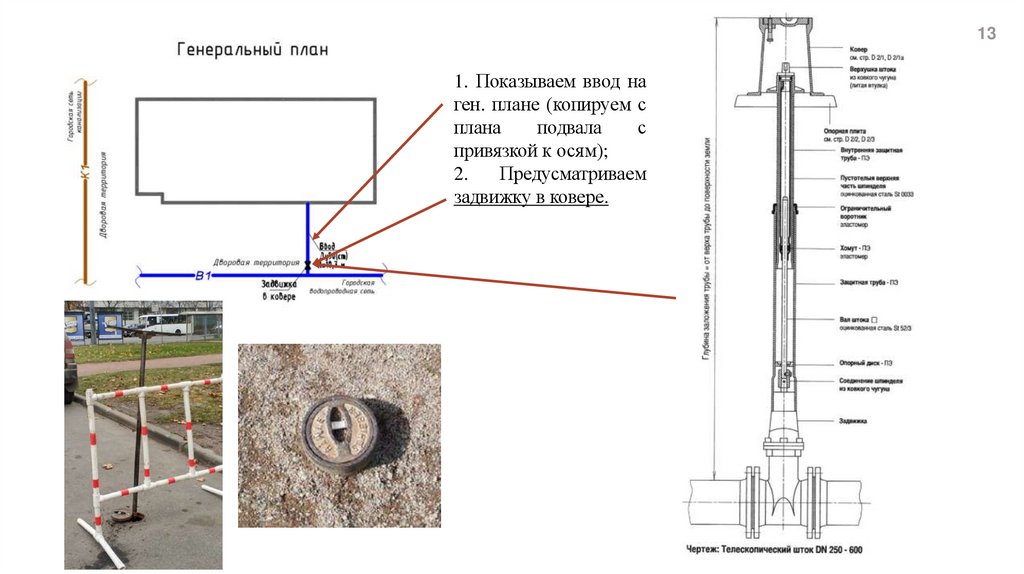

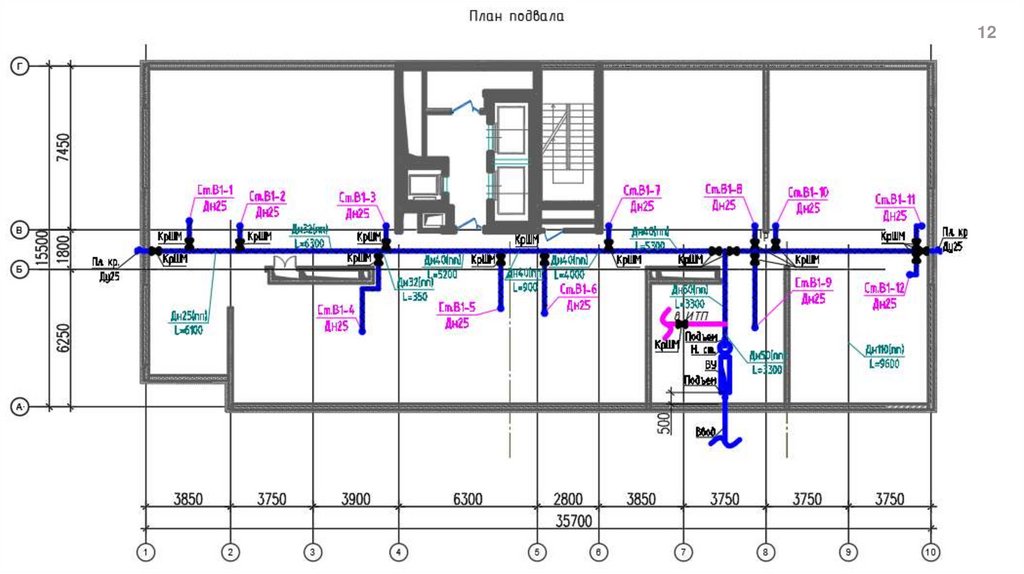

1. Показываем ввод на
ген. плане (копируем с
плана
подвала
с
привязкой к осям);
2.
Предусматриваем
задвижку в ковере.

14.

Построение аксонометрической схемы

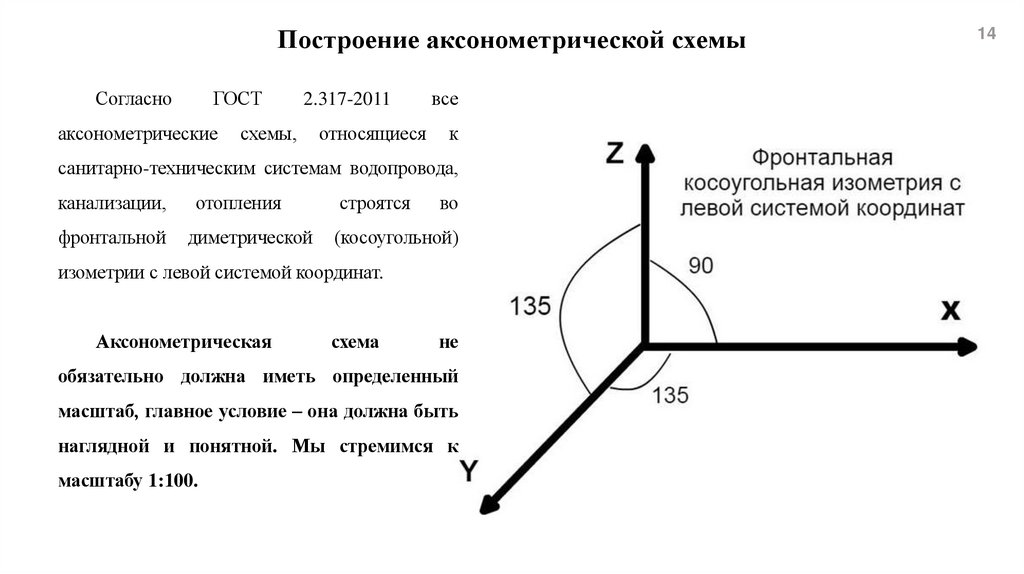

Согласно
ГОСТ
аксонометрические
2.317-2011
схемы,
относящиеся
все
к
санитарно-техническим системам водопровода,
канализации,
отопления
строятся
во
фронтальной
диметрической
(косоугольной)
изометрии с левой системой координат.
Аксонометрическая
схема
не
обязательно должна иметь определенный
масштаб, главное условие – она должна быть
наглядной и понятной. Мы стремимся к
масштабу 1:100.
14

15.

15
Основные принципы и этапы построения аксонометрической
схемы в курсовом проекте:

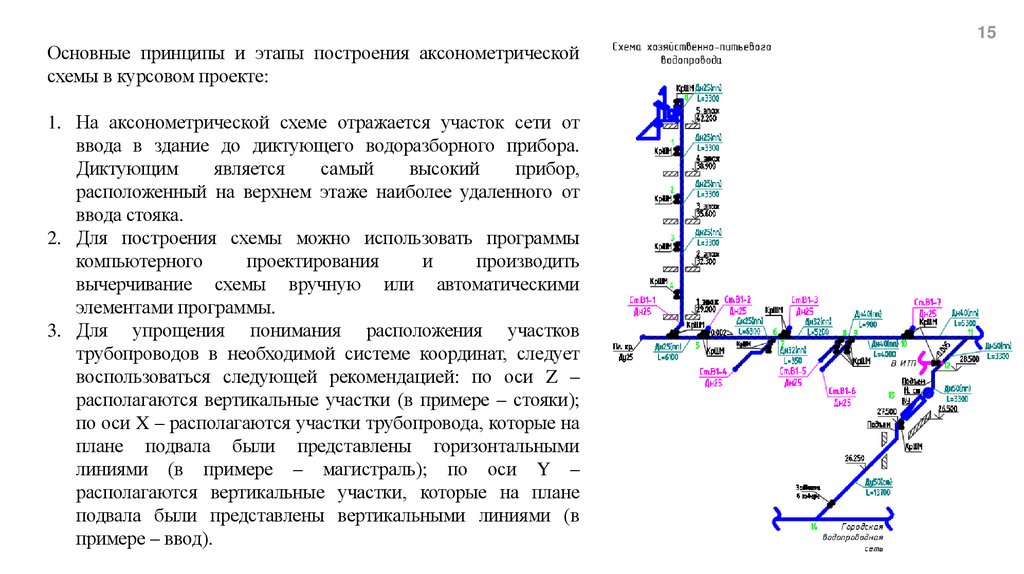

1. На аксонометрической схеме отражается участок сети от
ввода в здание до диктующего водоразборного прибора.
Диктующим
является
самый
высокий
прибор,
расположенный на верхнем этаже наиболее удаленного от
ввода стояка.
2. Для построения схемы можно использовать программы
компьютерного
проектирования
и
производить
вычерчивание схемы вручную или автоматическими
элементами программы.
3. Для упрощения понимания расположения участков
трубопроводов в необходимой системе координат, следует
воспользоваться следующей рекомендацией: по оси Z –
располагаются вертикальные участки (в примере – стояки);
по оси X – располагаются участки трубопровода, которые на
плане подвала были представлены горизонтальными
линиями (в примере – магистраль); по оси Y –
располагаются вертикальные участки, которые на плане
подвала были представлены вертикальными линиями (в
примере – ввод).

16.

План действий:

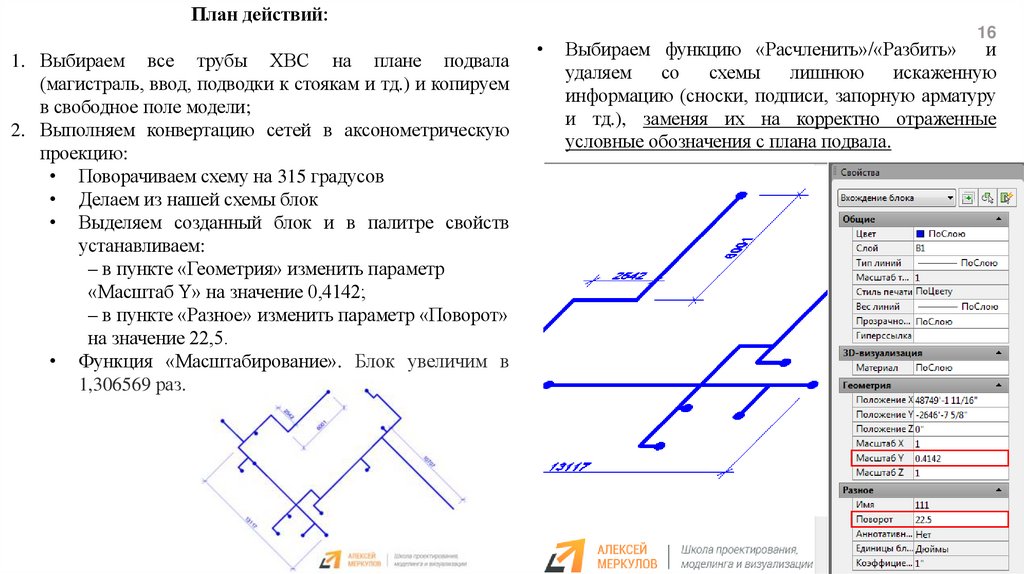

1. Выбираем все трубы ХВС на плане подвала
(магистраль, ввод, подводки к стоякам и тд.) и копируем
в свободное поле модели;
2. Выполняем конвертацию сетей в аксонометрическую
проекцию:
• Поворачиваем схему на 315 градусов
• Делаем из нашей схемы блок
• Выделяем созданный блок и в палитре свойств
устанавливаем:
– в пункте «Геометрия» изменить параметр
«Масштаб Y» на значение 0,4142;
– в пункте «Разное» изменить параметр «Поворот»
на значение 22,5.
• Функция «Масштабирование». Блок увеличим в
1,306569 раз.
16
Выбираем функцию «Расчленить»/«Разбить»
и
удаляем
со
схемы
лишнюю
искаженную
информацию (сноски, подписи, запорную арматуру
и тд.), заменяя их на корректно отраженные
условные обозначения с плана подвала.

17.

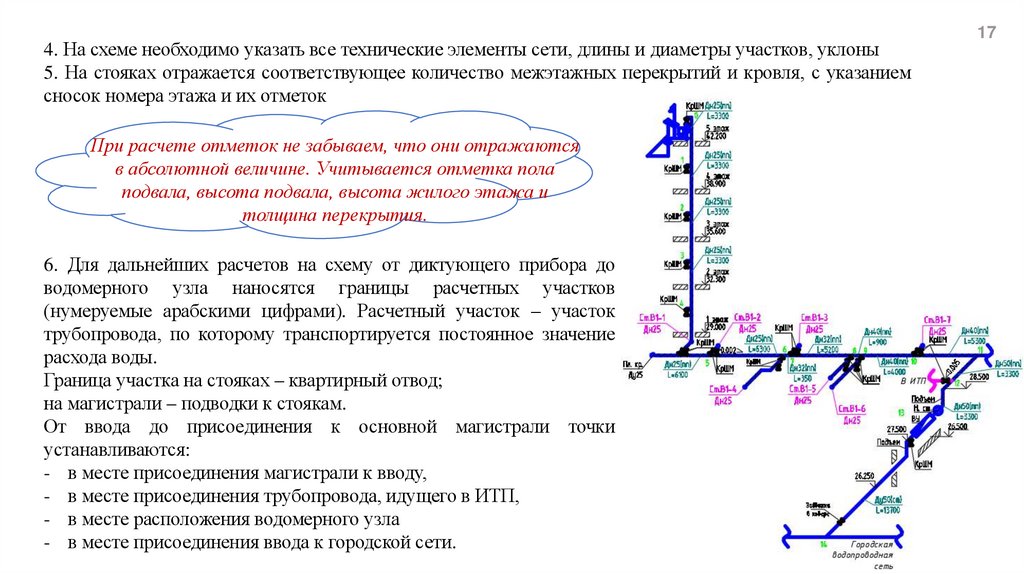

4. На схеме необходимо указать все технические элементы сети, длины и диаметры участков, уклоны
5. На стояках отражается соответствующее количество межэтажных перекрытий и кровля, с указанием
сносок номера этажа и их отметок
При расчете отметок не забываем, что они отражаются
в абсолютной величине. Учитывается отметка пола
подвала, высота подвала, высота жилого этажа и
толщина перекрытия.
6. Для дальнейших расчетов на схему от диктующего прибора до
водомерного узла наносятся границы расчетных участков
(нумеруемые арабскими цифрами). Расчетный участок – участок
трубопровода, по которому транспортируется постоянное значение
расхода воды.
Граница участка на стояках – квартирный отвод;
на магистрали – подводки к стоякам.
От ввода до присоединения к основной магистрали точки
устанавливаются:
- в месте присоединения магистрали к вводу,
- в месте присоединения трубопровода, идущего в ИТП,
- в месте расположения водомерного узла
- в месте присоединения ввода к городской сети.
17

18.

Задание
18

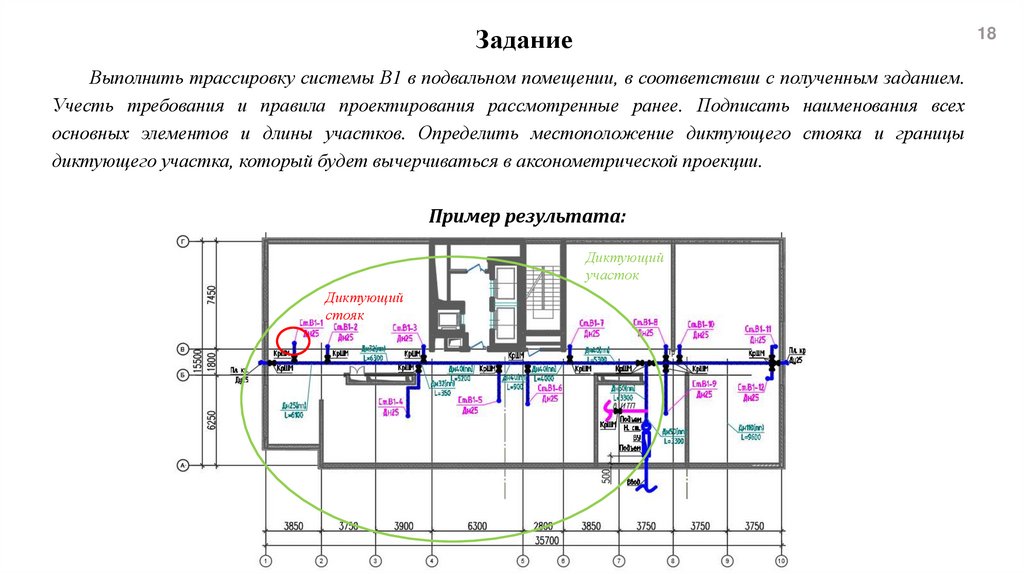

Выполнить трассировку системы В1 в подвальном помещении, в соответствии с полученным заданием.
Учесть требования и правила проектирования рассмотренные ранее. Подписать наименования всех
основных элементов и длины участков. Определить местоположение диктующего стояка и границы
диктующего участка, который будет вычерчиваться в аксонометрической проекции.
Пример результата:
Диктующий
участок
Диктующий
стояк
