Инженерные системы зданий и сооружений
Тема 1
Трассировка систем водоснабжения и
канализации в жилой части застройки
Кононова Анна Максимовна
старший преподаватель

2.

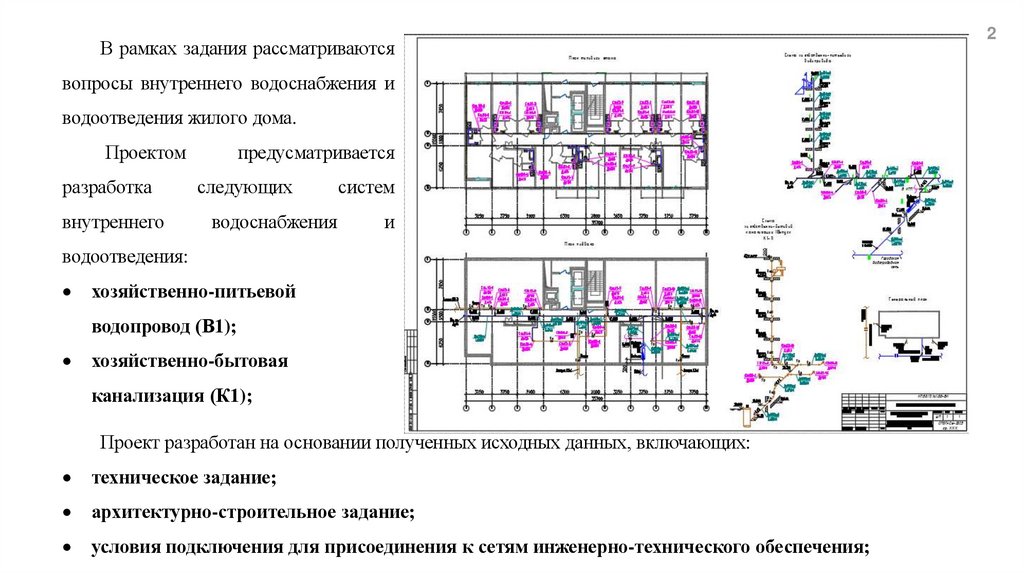

В рамках задания рассматриваются
вопросы внутреннего водоснабжения и
водоотведения жилого дома.
Проектом
разработка
внутреннего
предусматривается
следующих
водоснабжения
систем
и
водоотведения:
хозяйственно-питьевой
водопровод (В1);
хозяйственно-бытовая
канализация (К1);
Проект разработан на основании полученных исходных данных, включающих:
техническое задание;
архитектурно-строительное задание;
условия подключения для присоединения к сетям инженерно-технического обеспечения;
2

3.

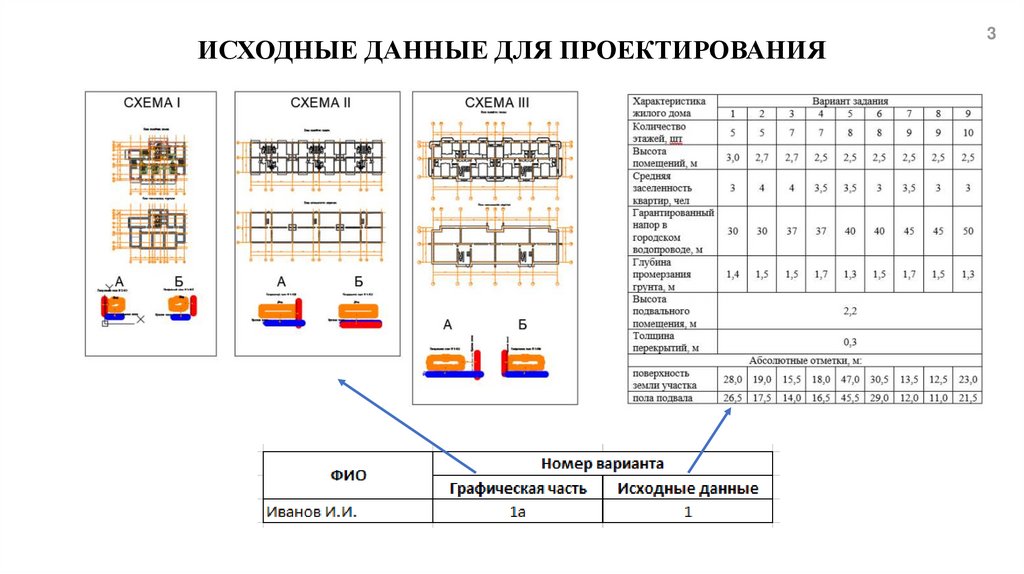

ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ
3

4.

4

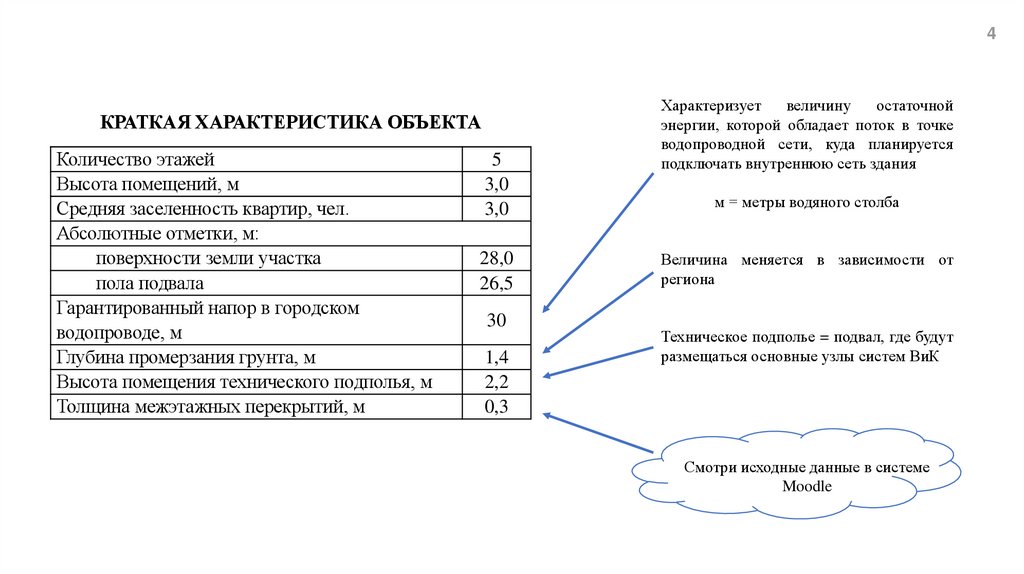

КРАТКАЯ ХАРАКТЕРИСТИКА ОБЪЕКТА
Количество этажей
Высота помещений, м
Средняя заселенность квартир, чел.
Абсолютные отметки, м:
поверхности земли участка
пола подвала
Гарантированный напор в городском
водопроводе, м
Глубина промерзания грунта, м
Высота помещения технического подполья, м
Толщина межэтажных перекрытий, м
5
3,0
3,0
28,0
26,5
30
1,4
2,2
0,3
Характеризует
величину
остаточной
энергии, которой обладает поток в точке
водопроводной сети, куда планируется
подключать внутреннюю сеть здания
м = метры водяного столба
Величина меняется в зависимости от
региона
Техническое подполье = подвал, где будут
размещаться основные узлы систем ВиК
Смотри исходные данные в системе
Moodle

5.

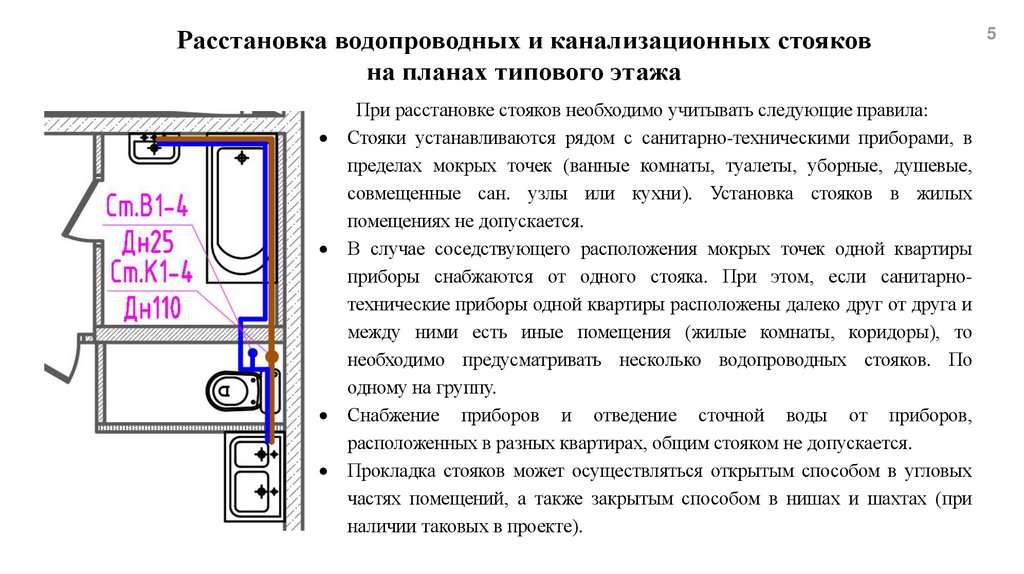

Расстановка водопроводных и канализационных стояков
на планах типового этажа
При расстановке стояков необходимо учитывать следующие правила:
Стояки устанавливаются рядом с санитарно-техническими приборами, в
пределах мокрых точек (ванные комнаты, туалеты, уборные, душевые,
совмещенные сан. узлы или кухни). Установка стояков в жилых
помещениях не допускается.
В случае соседствующего расположения мокрых точек одной квартиры
приборы снабжаются от одного стояка. При этом, если санитарнотехнические приборы одной квартиры расположены далеко друг от друга и
между ними есть иные помещения (жилые комнаты, коридоры), то
необходимо предусматривать несколько водопроводных стояков. По
одному на группу.
Снабжение приборов и отведение сточной воды от приборов,
расположенных в разных квартирах, общим стояком не допускается.
Прокладка стояков может осуществляться открытым способом в угловых
частях помещений, а также закрытым способом в нишах и шахтах (при
наличии таковых в проекте).
5

6.

6

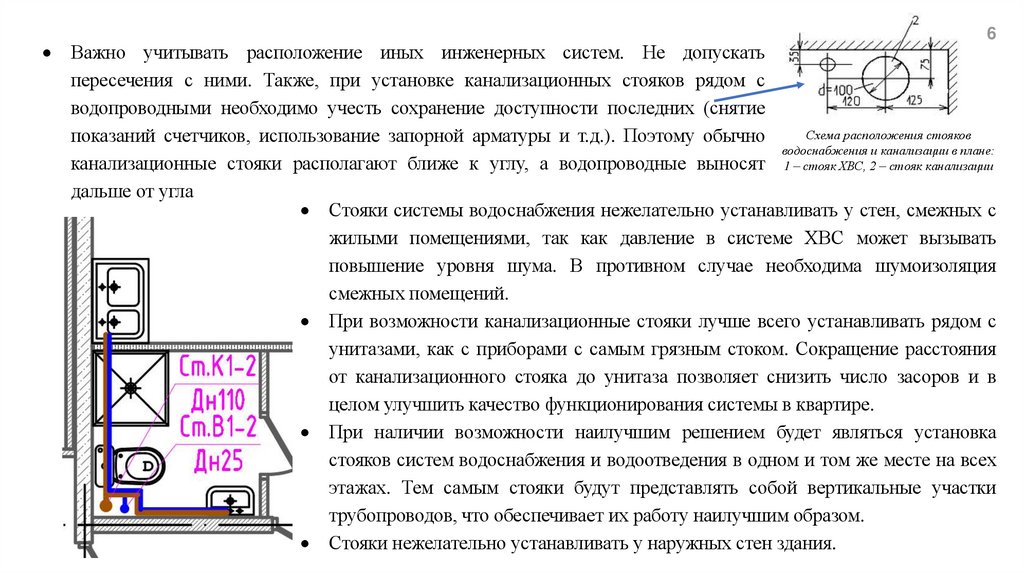

Важно учитывать расположение иных инженерных систем. Не допускать
пересечения с ними. Также, при установке канализационных стояков рядом с
водопроводными необходимо учесть сохранение доступности последних (снятие
Схема расположения стояков
показаний счетчиков, использование запорной арматуры и т.д.). Поэтому обычно
водоснабжения и канализации в плане:
канализационные стояки располагают ближе к углу, а водопроводные выносят 1 – стояк ХВС, 2 – стояк канализации
дальше от угла
Стояки системы водоснабжения нежелательно устанавливать у стен, смежных с
жилыми помещениями, так как давление в системе ХВС может вызывать
повышение уровня шума. В противном случае необходима шумоизоляция
смежных помещений.
При возможности канализационные стояки лучше всего устанавливать рядом с
унитазами, как с приборами с самым грязным стоком. Сокращение расстояния
от канализационного стояка до унитаза позволяет снизить число засоров и в
целом улучшить качество функционирования системы в квартире.
При наличии возможности наилучшим решением будет являться установка
стояков систем водоснабжения и водоотведения в одном и том же месте на всех
этажах. Тем самым стояки будут представлять собой вертикальные участки
трубопроводов, что обеспечивает их работу наилучшим образом.
Стояки нежелательно устанавливать у наружных стен здания.

7.

7

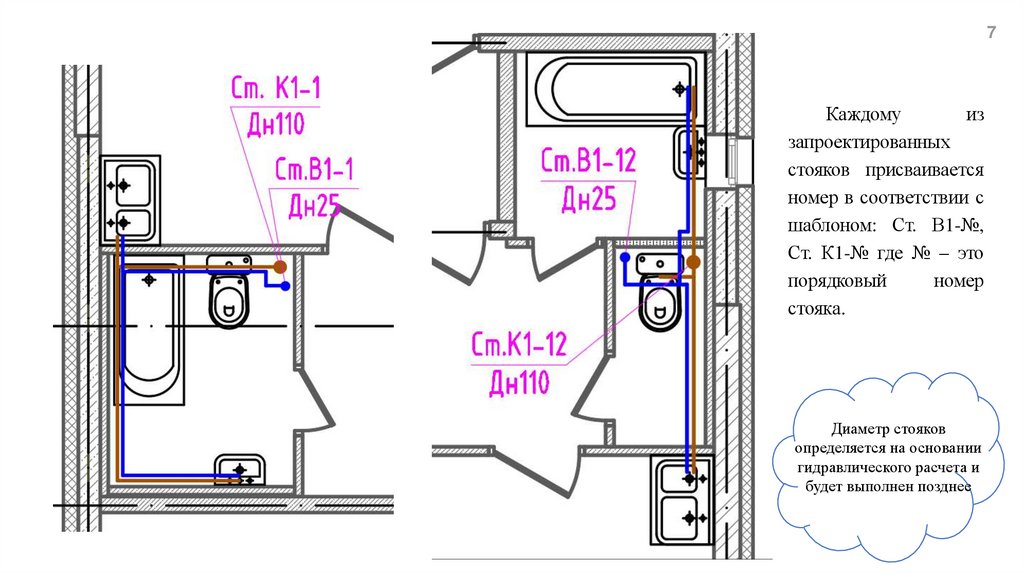

Каждому
из
запроектированных
стояков присваивается
номер в соответствии с
шаблоном: Ст. В1-№,
Ст. К1-№ где № – это
порядковый
номер
стояка.
Диаметр стояков
определяется на основании
гидравлического расчета и
будет выполнен позднее

8.

8

9.

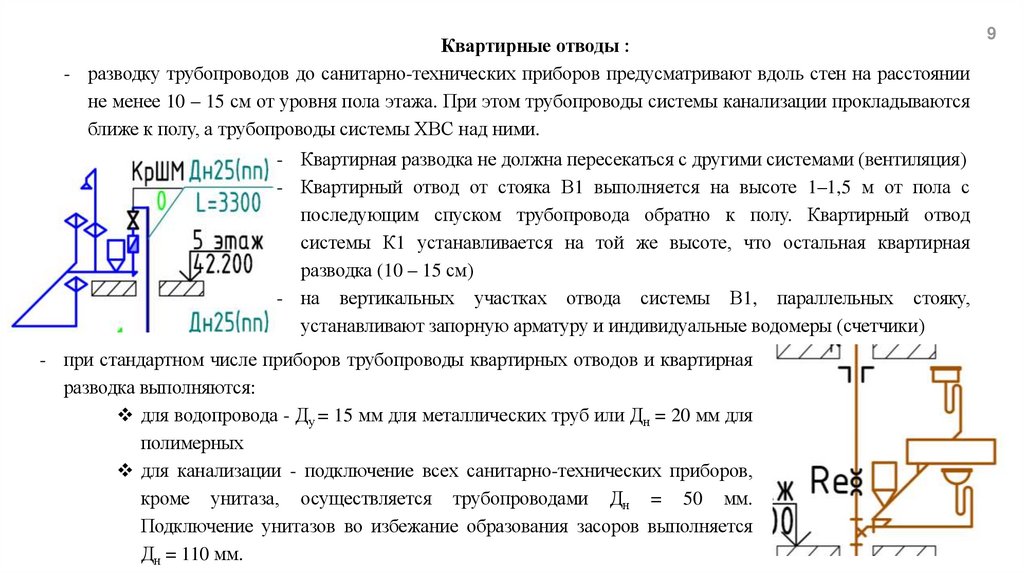

Квартирные отводы :
- разводку трубопроводов до санитарно-технических приборов предусматривают вдоль стен на расстоянии
не менее 10 – 15 см от уровня пола этажа. При этом трубопроводы системы канализации прокладываются
ближе к полу, а трубопроводы системы ХВС над ними.
- Квартирная разводка не должна пересекаться с другими системами (вентиляция)
- Квартирный отвод от стояка В1 выполняется на высоте 1–1,5 м от пола с
последующим спуском трубопровода обратно к полу. Квартирный отвод
системы К1 устанавливается на той же высоте, что остальная квартирная
разводка (10 – 15 см)
- на вертикальных участках отвода системы В1, параллельных стояку,
устанавливают запорную арматуру и индивидуальные водомеры (счетчики)
- при стандартном числе приборов трубопроводы квартирных отводов и квартирная
разводка выполняются:
для водопровода - Ду = 15 мм для металлических труб или Дн = 20 мм для
полимерных
для канализации - подключение всех санитарно-технических приборов,
кроме унитаза, осуществляется трубопроводами Дн = 50 мм.
Подключение унитазов во избежание образования засоров выполняется
Дн = 110 мм.
9

10.

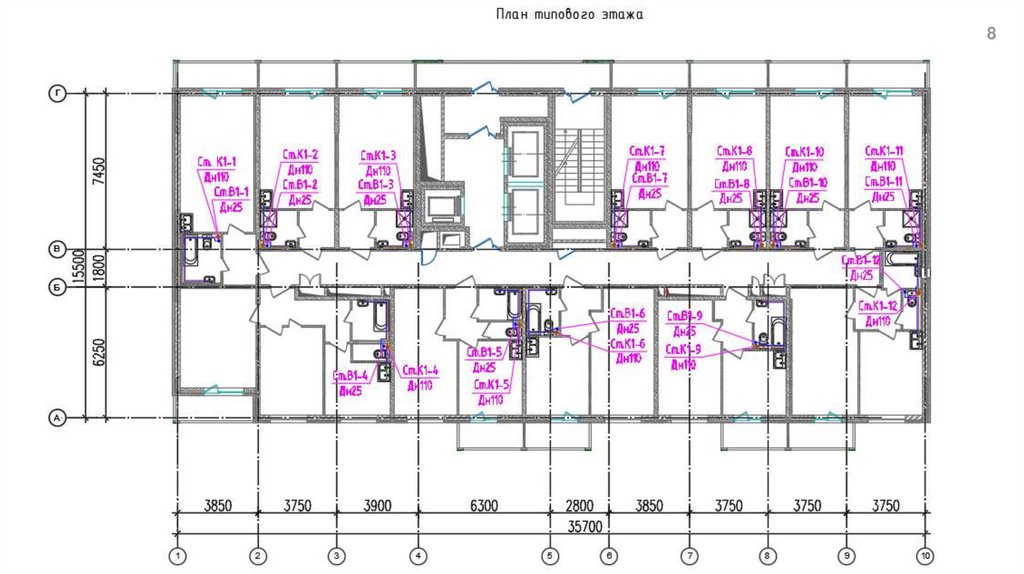

Задание
Расставить стояки систем В1 и К1 на плане типового этажа, в соответствии с полученным заданием.
Выполнить трассировку труб квартирной разводки. Учесть требования и правила проектирования
рассмотренные ранее. Присвоить нумерацию стоякам

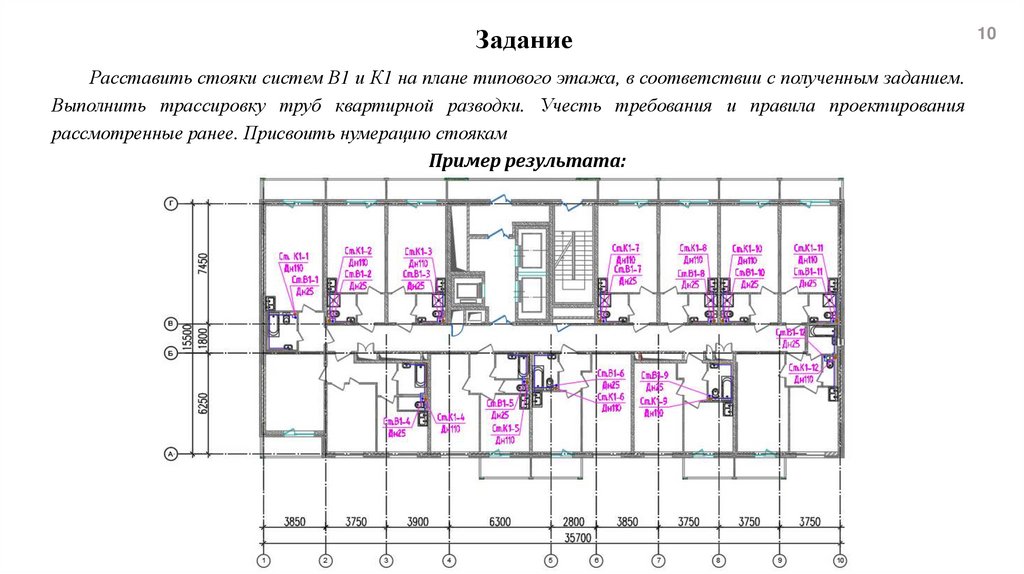

Пример результата:
10
