Podstawy sieci komputerowych

1. Podstawy sieci komputerowych. Struktury fizyczne

inż. Robert Tracz
r.tracz@vistula.edu.pl

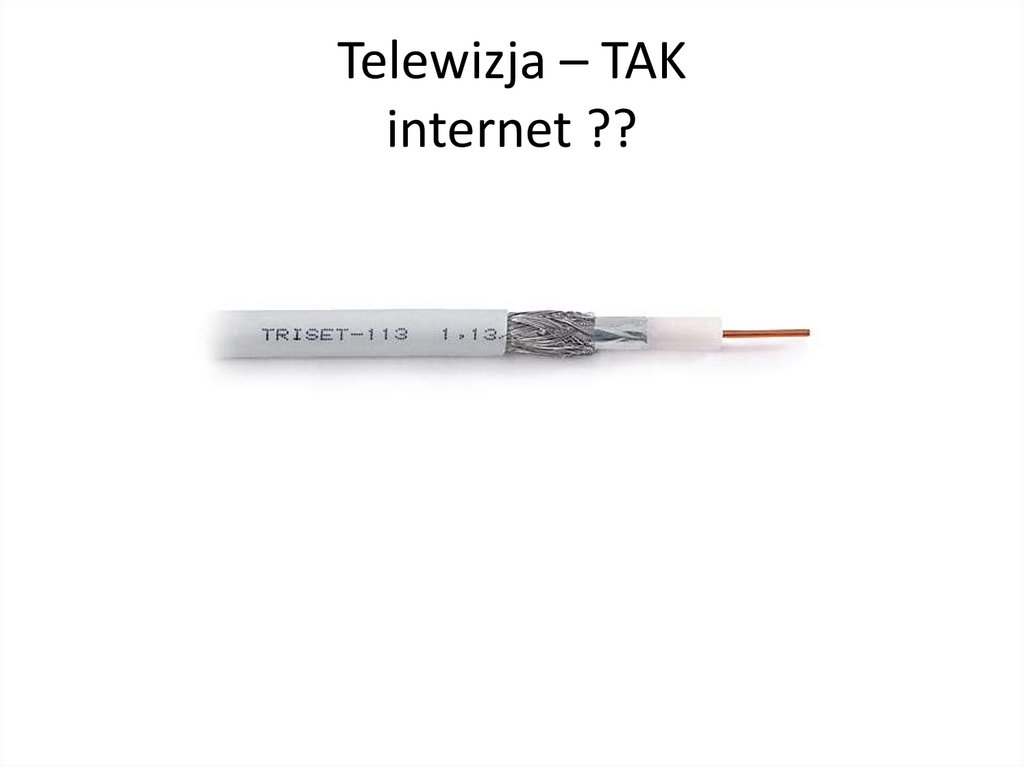

2. Telewizja – TAK internet ??

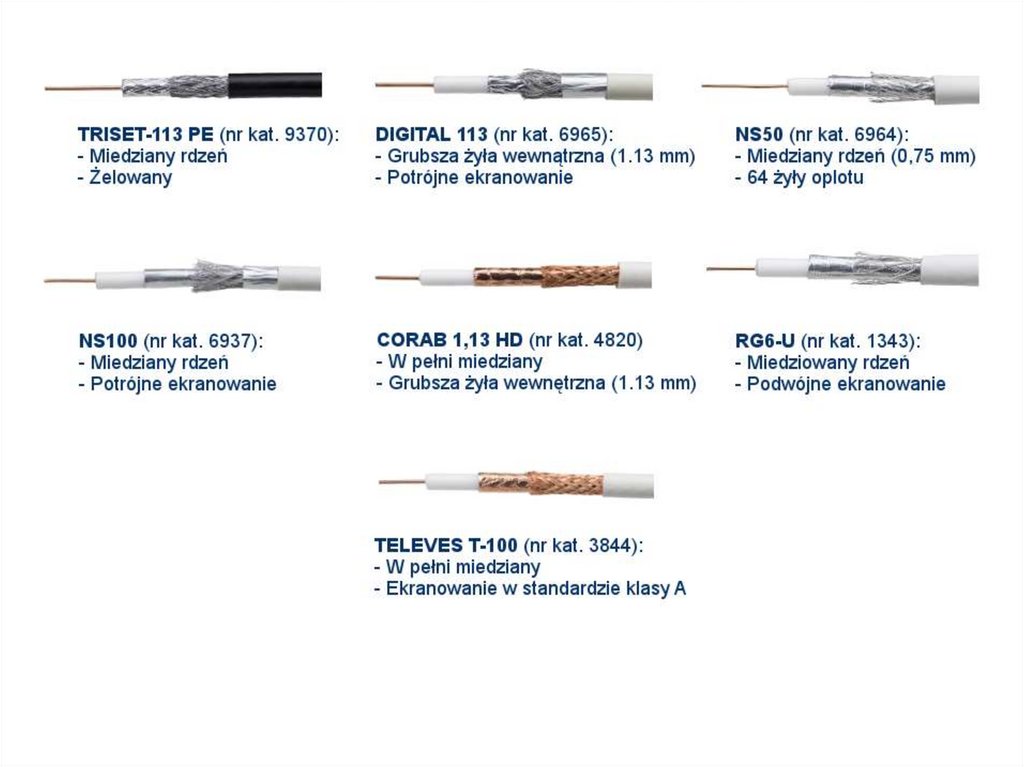

3. Slajd 3

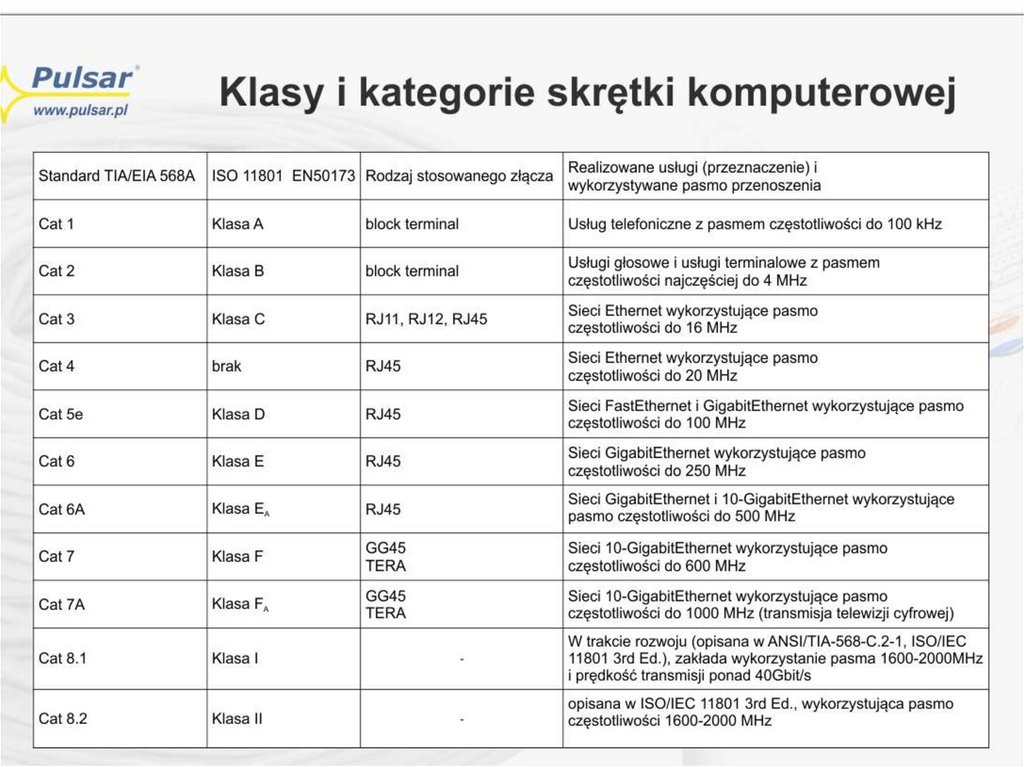

4. Kategorie

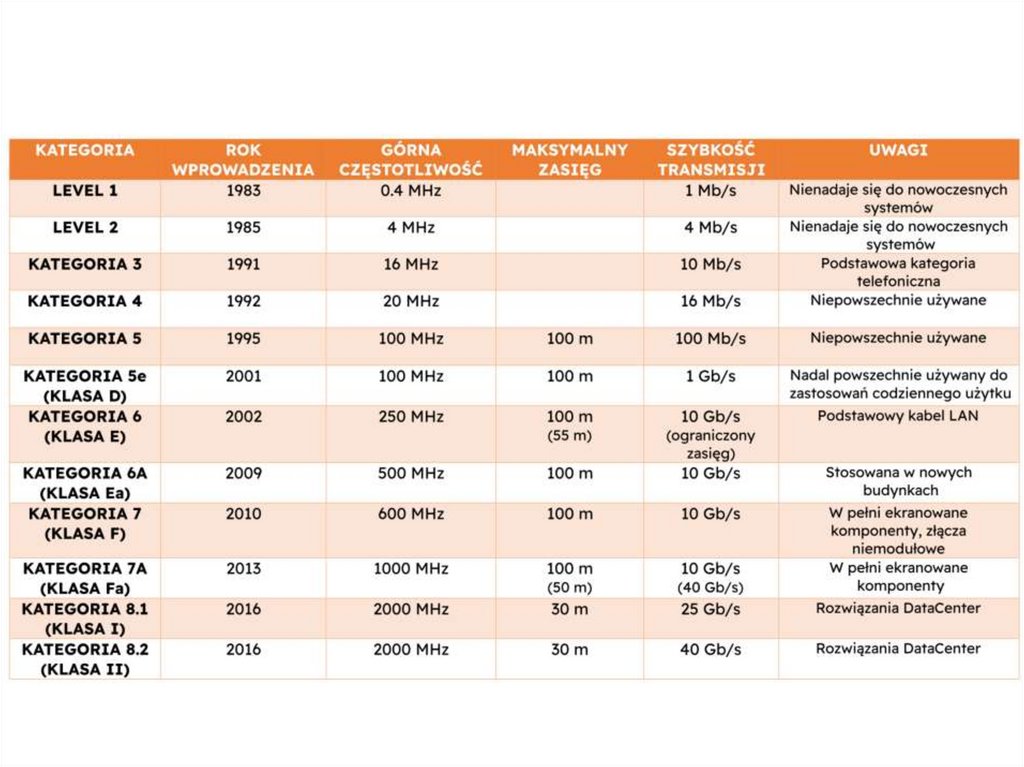

5. Slajd 5

6. Ekran nie tylko w TV

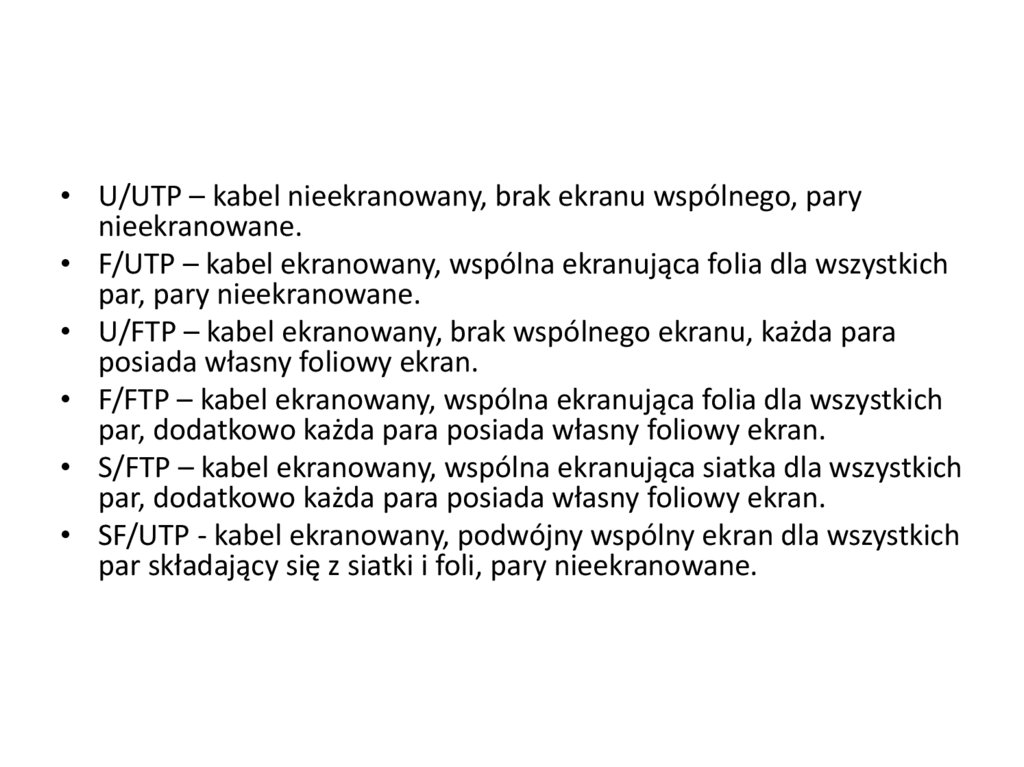

7. Slajd 7

• U/UTP – kabel nieekranowany, brak ekranu wspólnego, pary
nieekranowane.
• F/UTP – kabel ekranowany, wspólna ekranująca folia dla wszystkich
par, pary nieekranowane.
• U/FTP – kabel ekranowany, brak wspólnego ekranu, każda para
posiada własny foliowy ekran.
• F/FTP – kabel ekranowany, wspólna ekranująca folia dla wszystkich
par, dodatkowo każda para posiada własny foliowy ekran.
• S/FTP – kabel ekranowany, wspólna ekranująca siatka dla wszystkich
par, dodatkowo każda para posiada własny foliowy ekran.
• SF/UTP - kabel ekranowany, podwójny wspólny ekran dla wszystkich
par składający się z siatki i foli, pary nieekranowane.

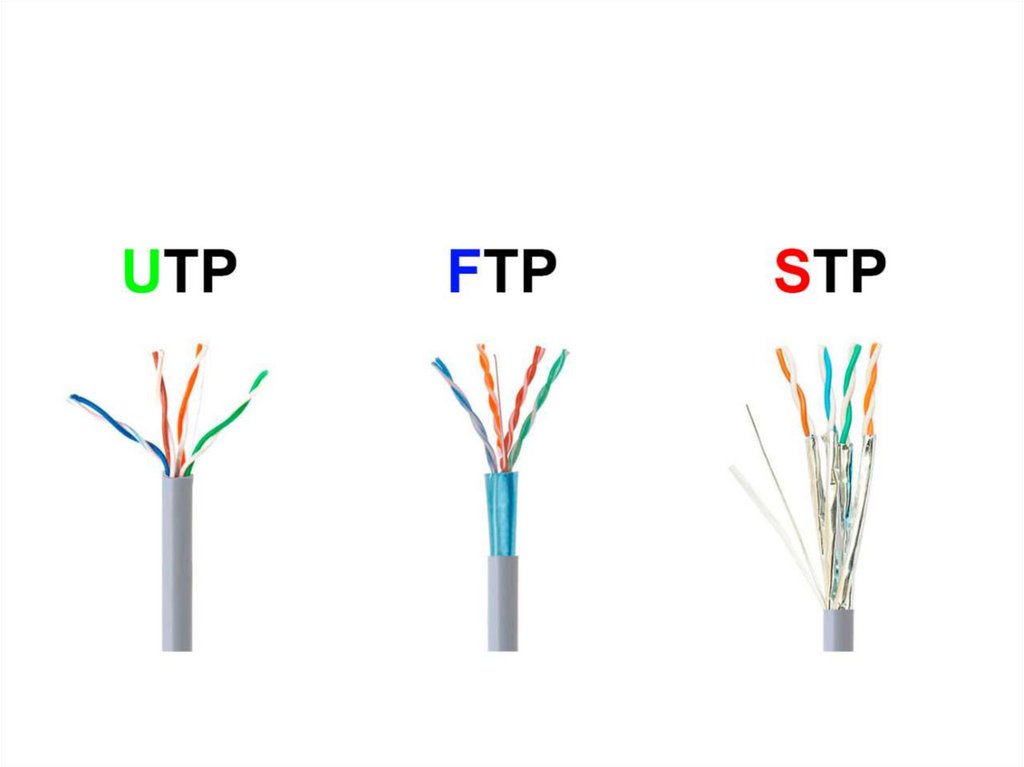

8. Slajd 8

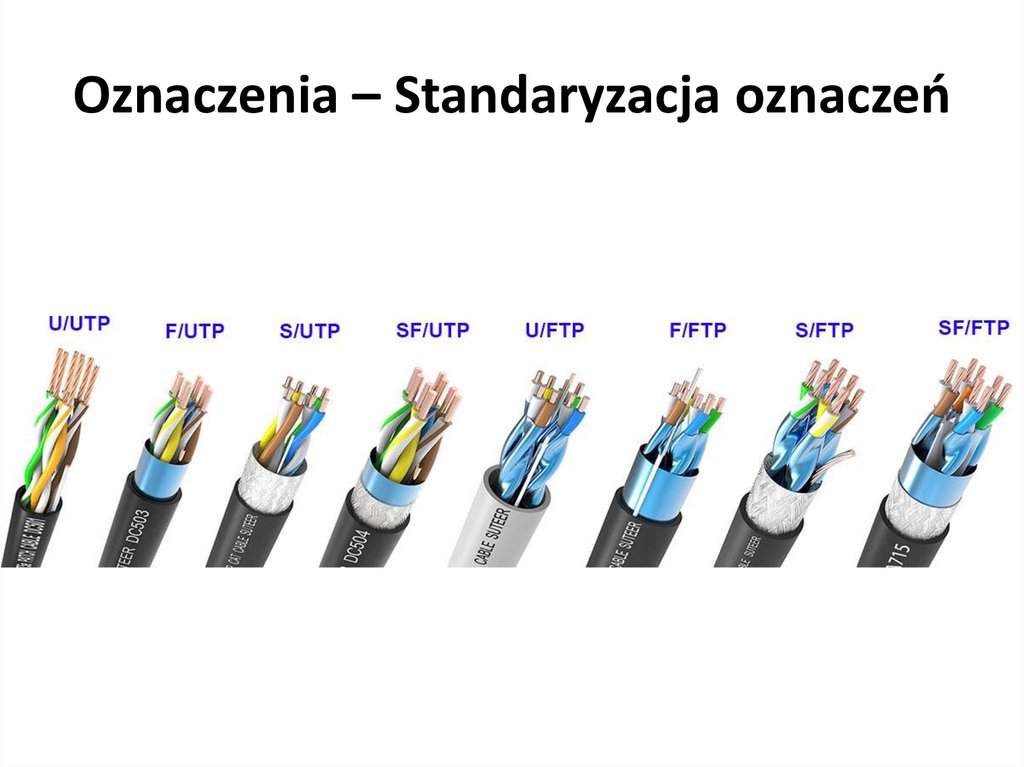

9. Oznaczenia – Standaryzacja oznaczeń

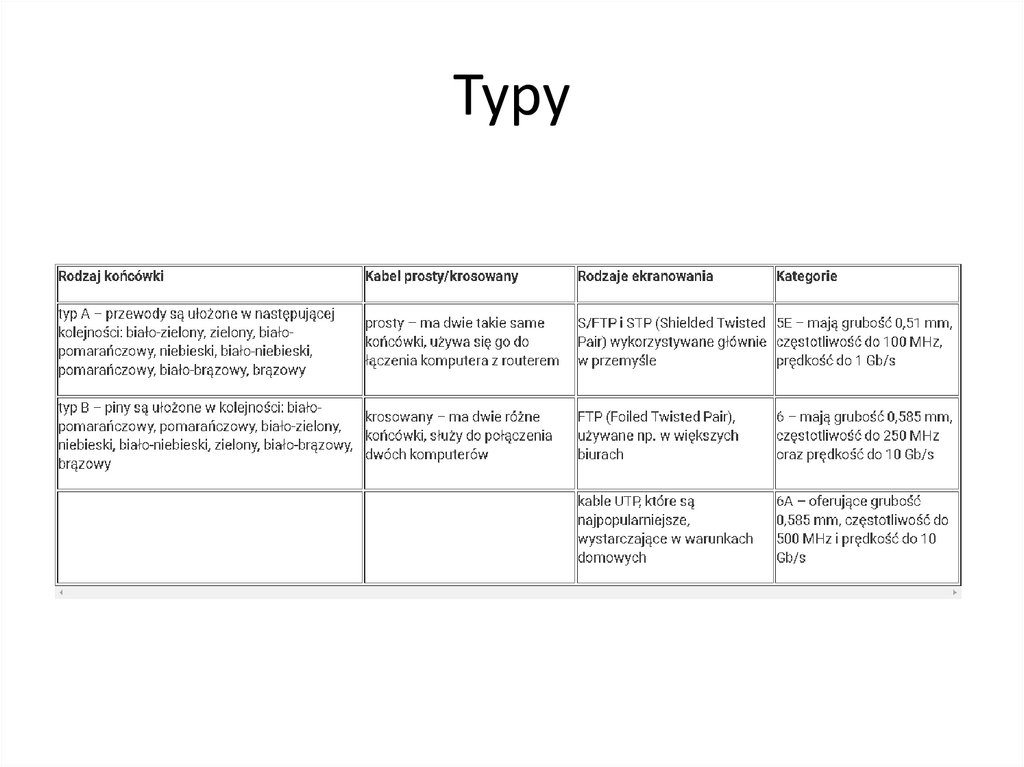

10. Typy

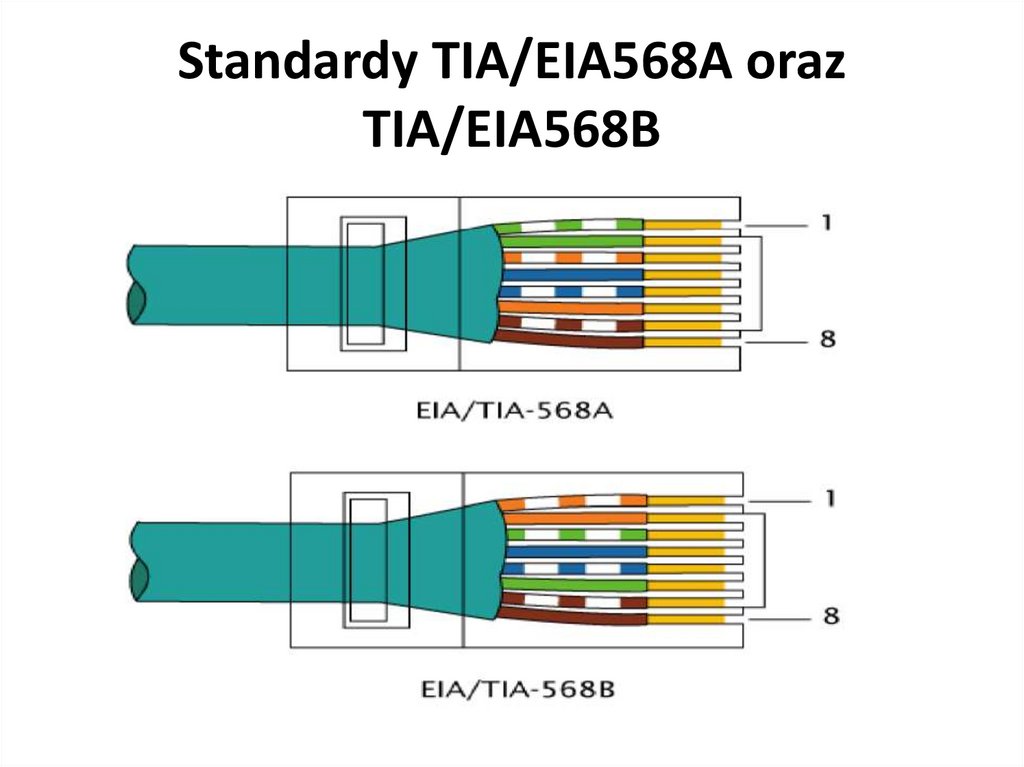

11. Standardy TIA/EIA568A oraz TIA/EIA568B

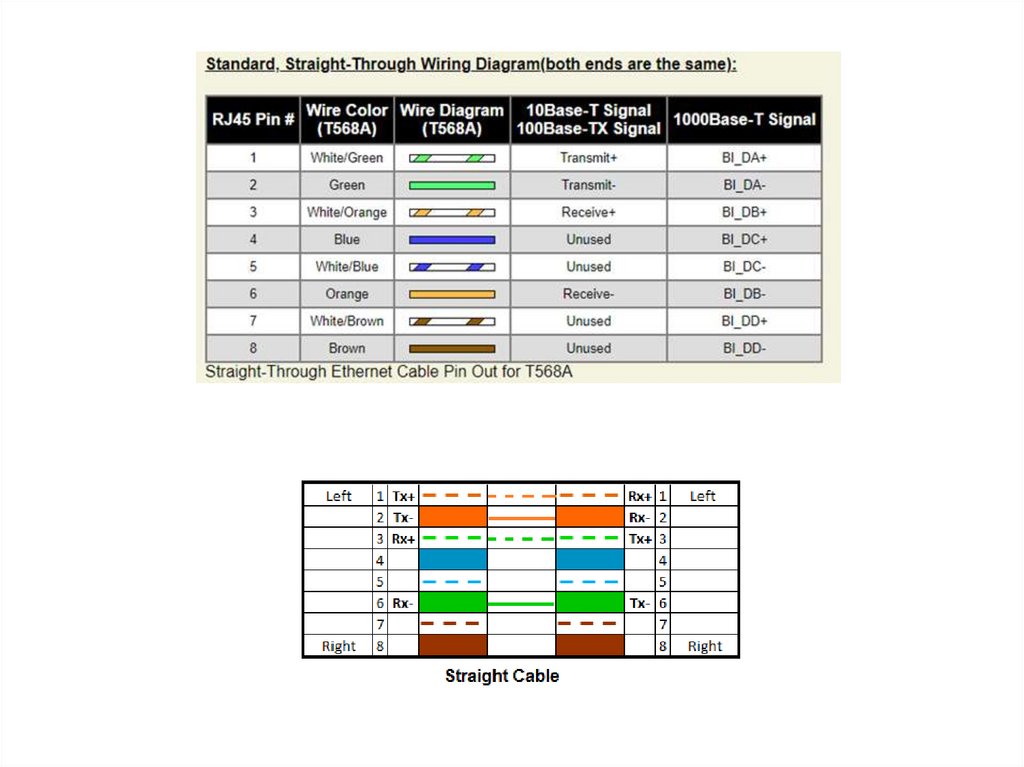

12. Slajd 12

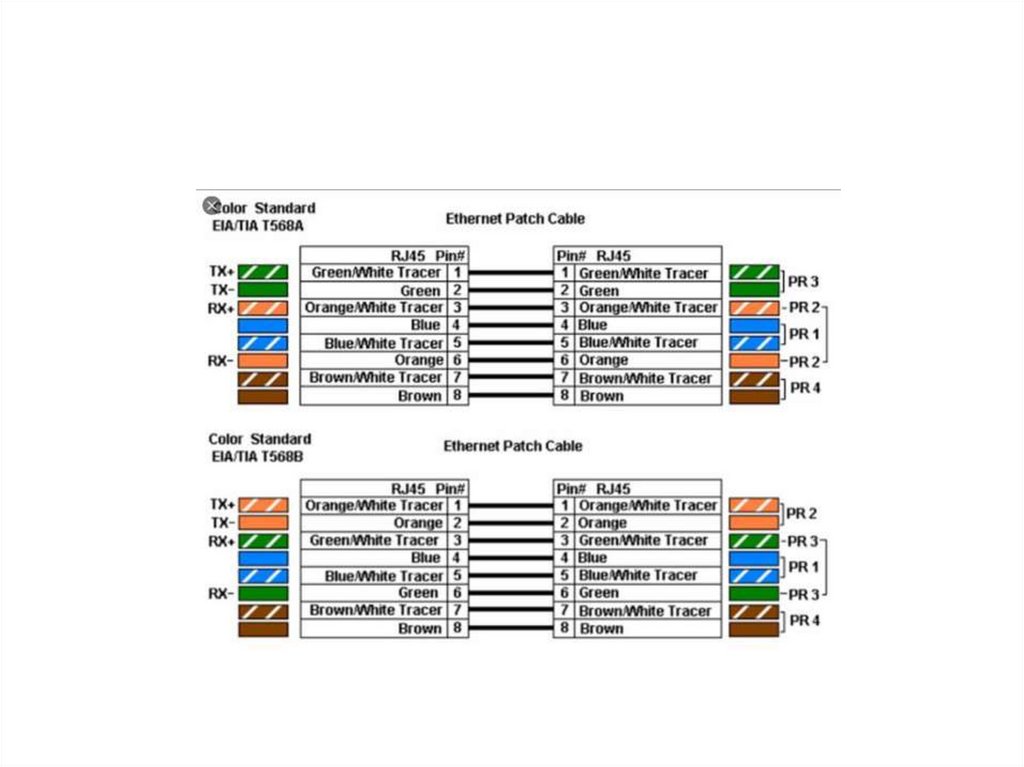

13. Slajd 13

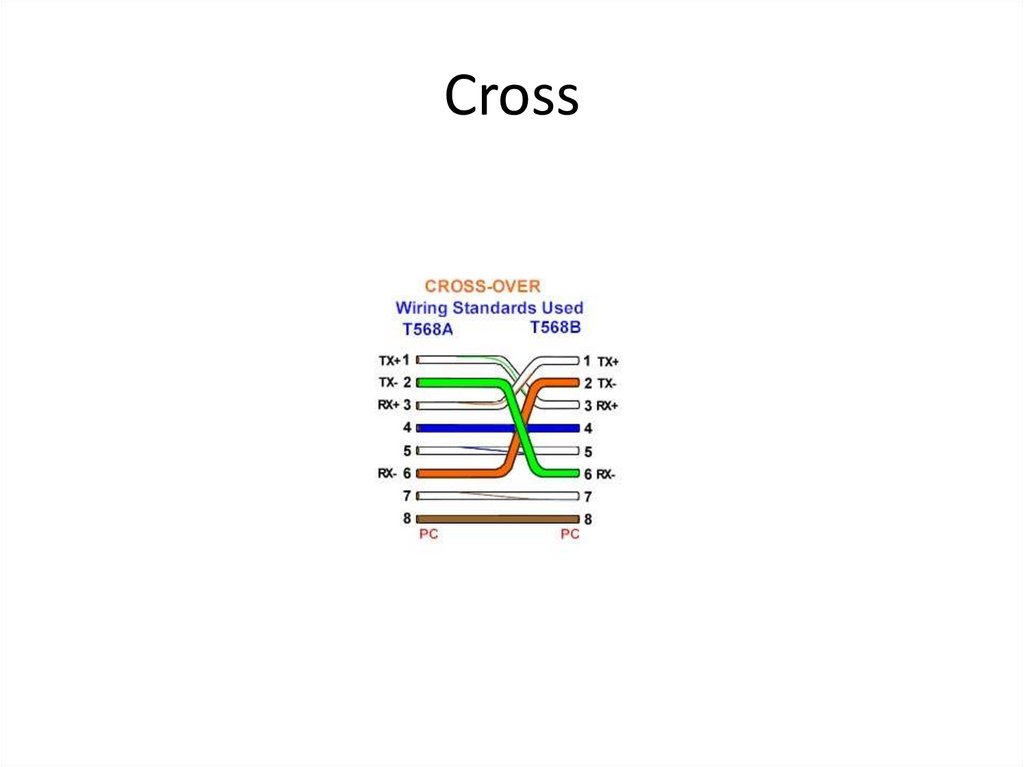

14. Cross

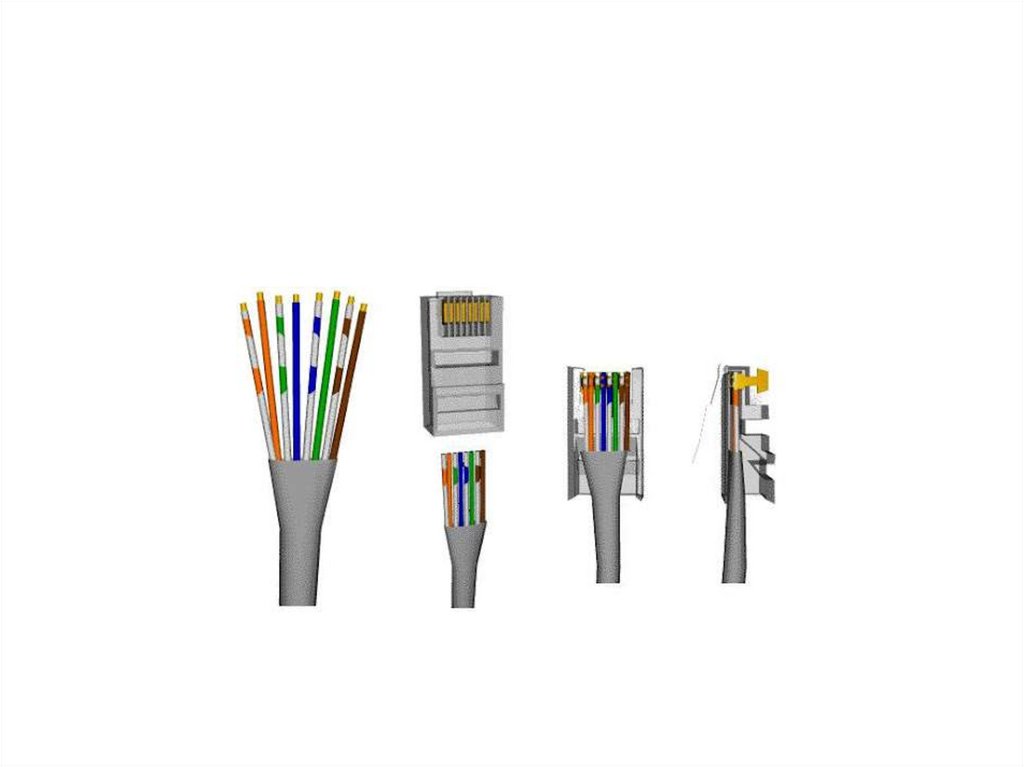

15. Slajd 15

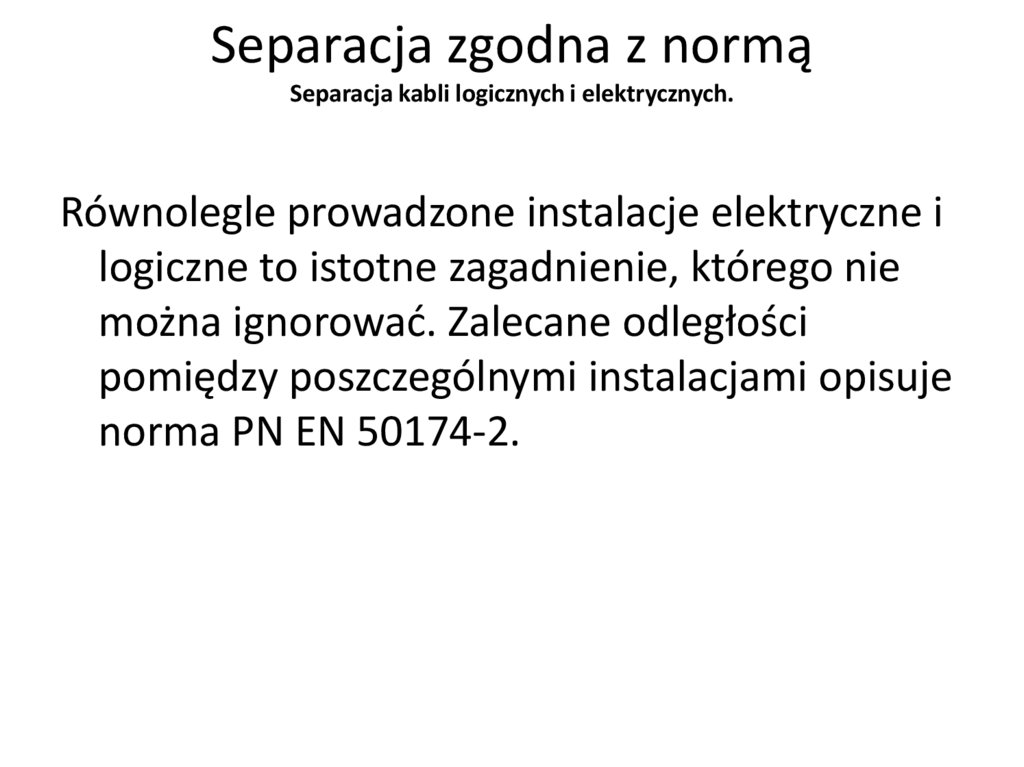

16. Separacja zgodna z normą Separacja kabli logicznych i elektrycznych.

Równolegle prowadzone instalacje elektryczne i
logiczne to istotne zagadnienie, którego nie
można ignorować. Zalecane odległości
pomiędzy poszczególnymi instalacjami opisuje
norma PN EN 50174-2.

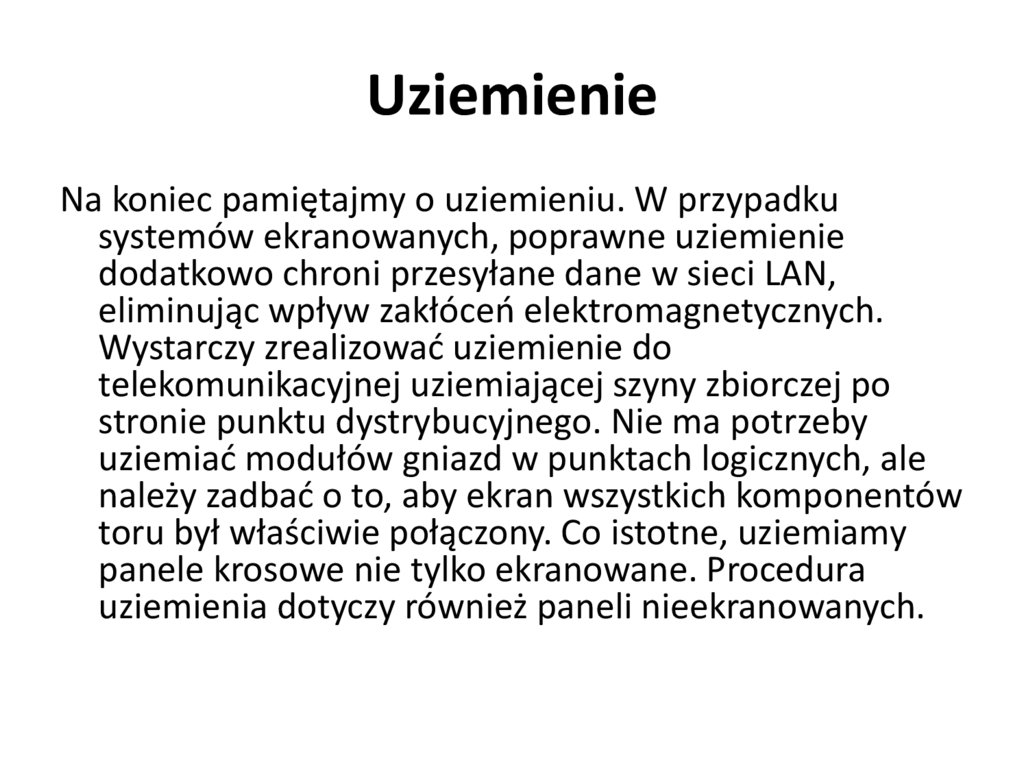

17. Uziemienie

Na koniec pamiętajmy o uziemieniu. W przypadku
systemów ekranowanych, poprawne uziemienie
dodatkowo chroni przesyłane dane w sieci LAN,
eliminując wpływ zakłóceń elektromagnetycznych.
Wystarczy zrealizować uziemienie do
telekomunikacyjnej uziemiającej szyny zbiorczej po
stronie punktu dystrybucyjnego. Nie ma potrzeby
uziemiać modułów gniazd w punktach logicznych, ale
należy zadbać o to, aby ekran wszystkich komponentów
toru był właściwie połączony. Co istotne, uziemiamy
panele krosowe nie tylko ekranowane. Procedura
uziemienia dotyczy również paneli nieekranowanych.

18. Światłowody

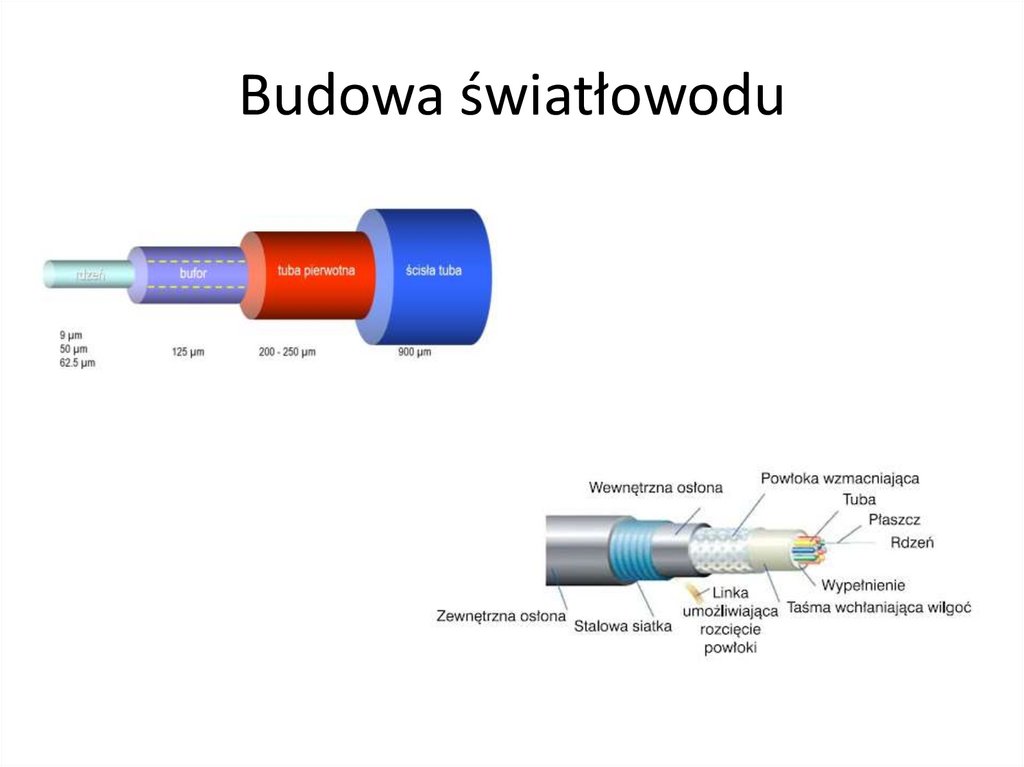

19. Budowa światłowodu

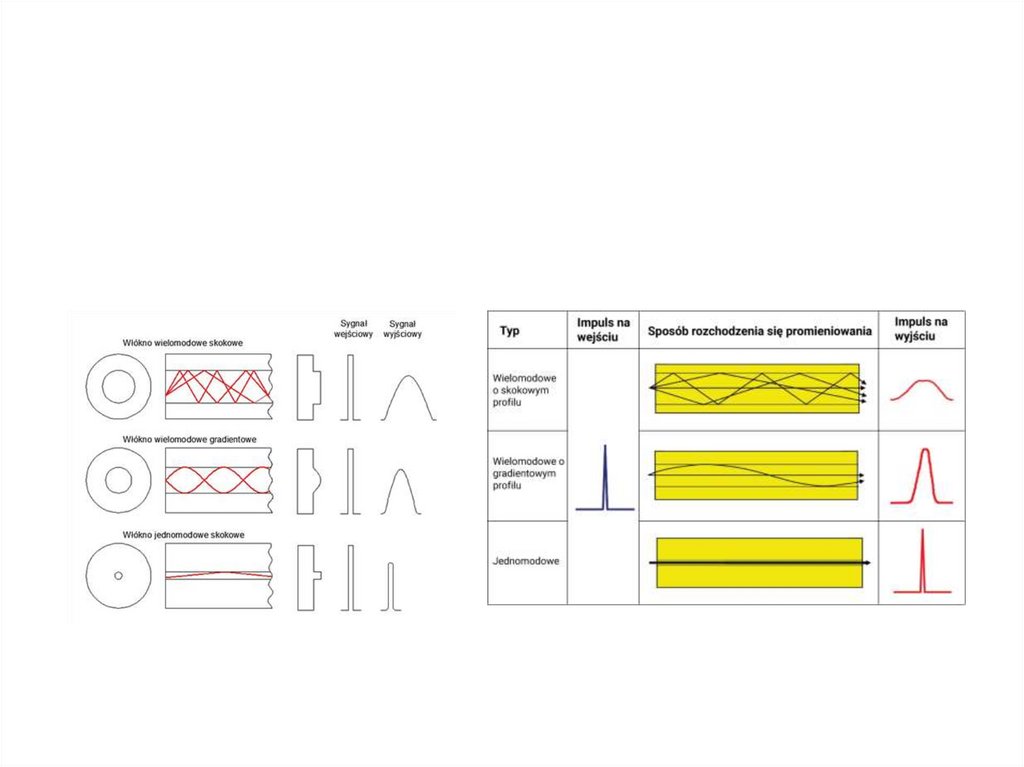

20. Slajd 20

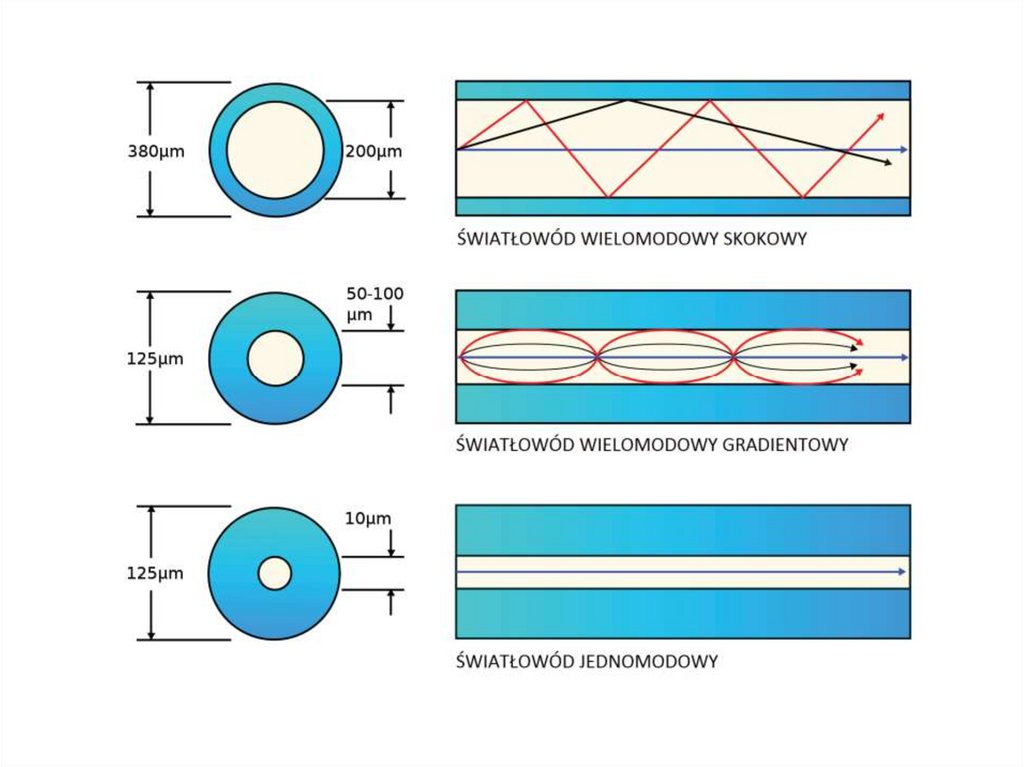

21. Slajd 21

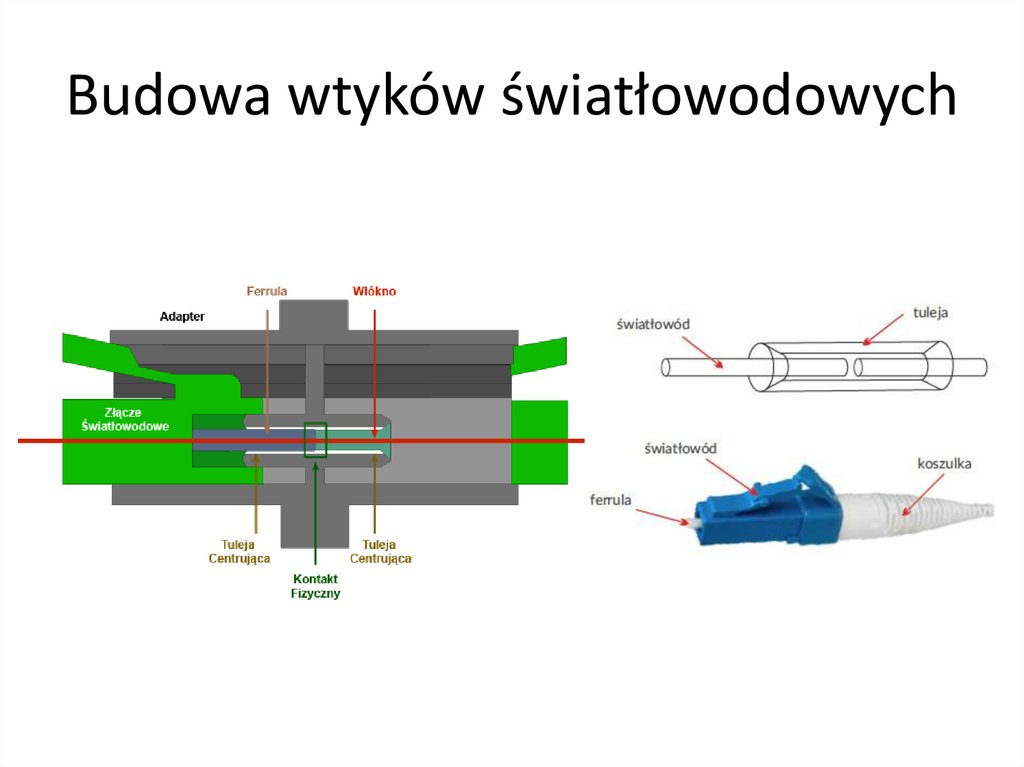

22. Budowa wtyków światłowodowych

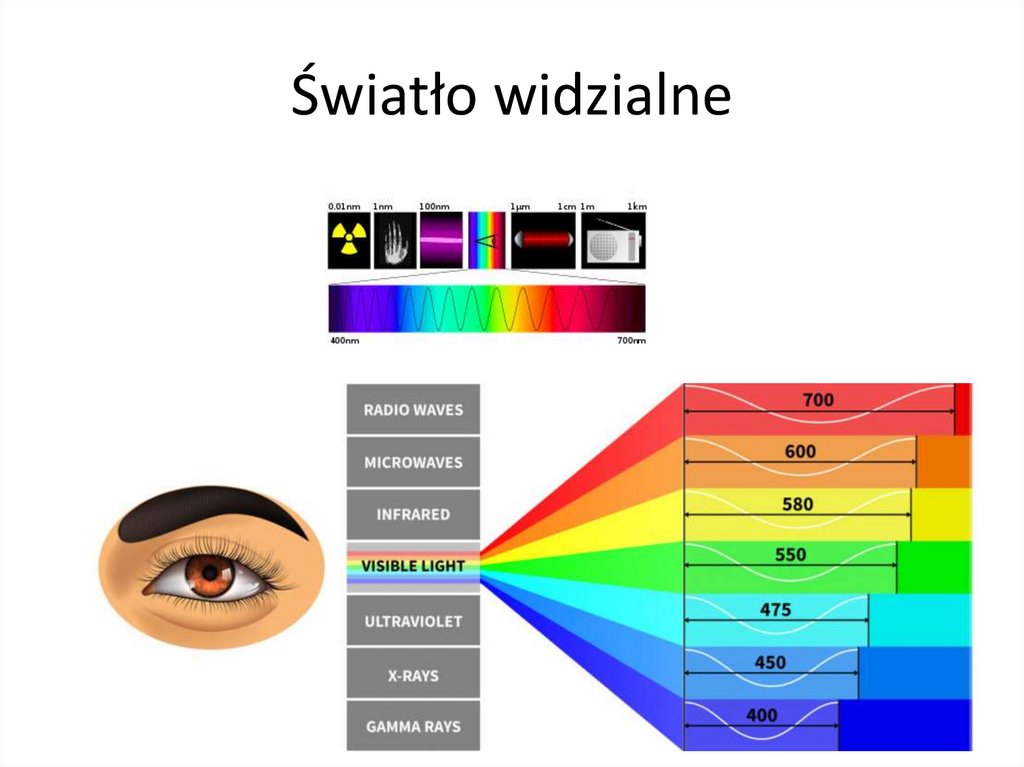

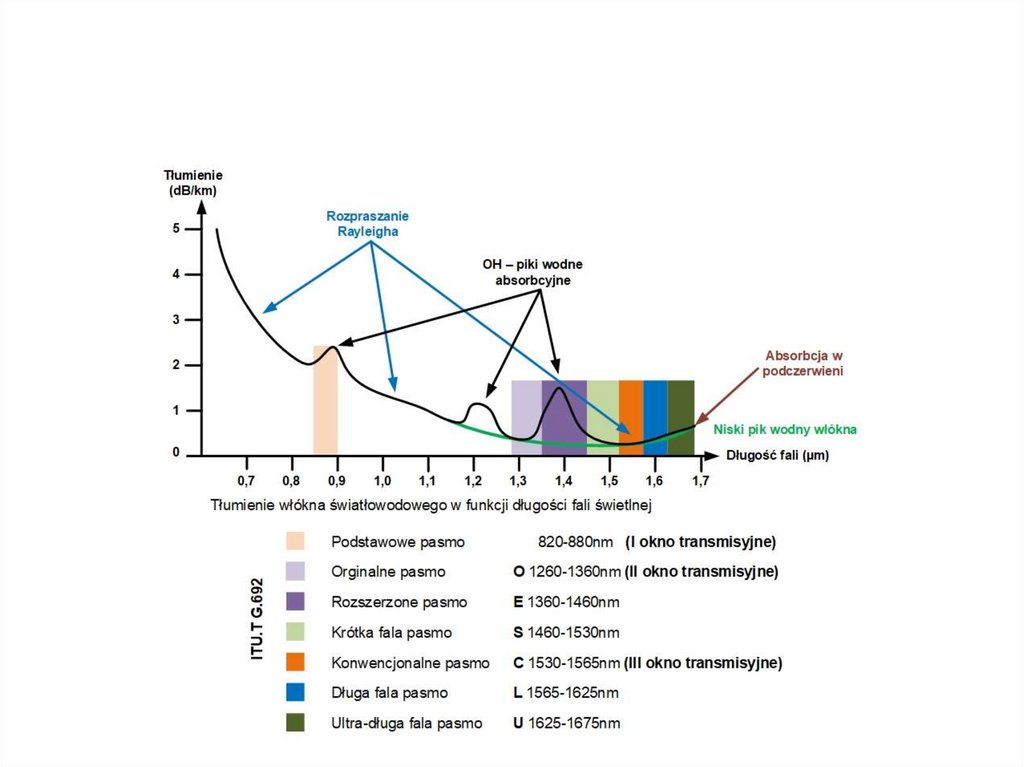

23. Światło widzialne
