Практична робота. Топографічна карта. Продовження

1.

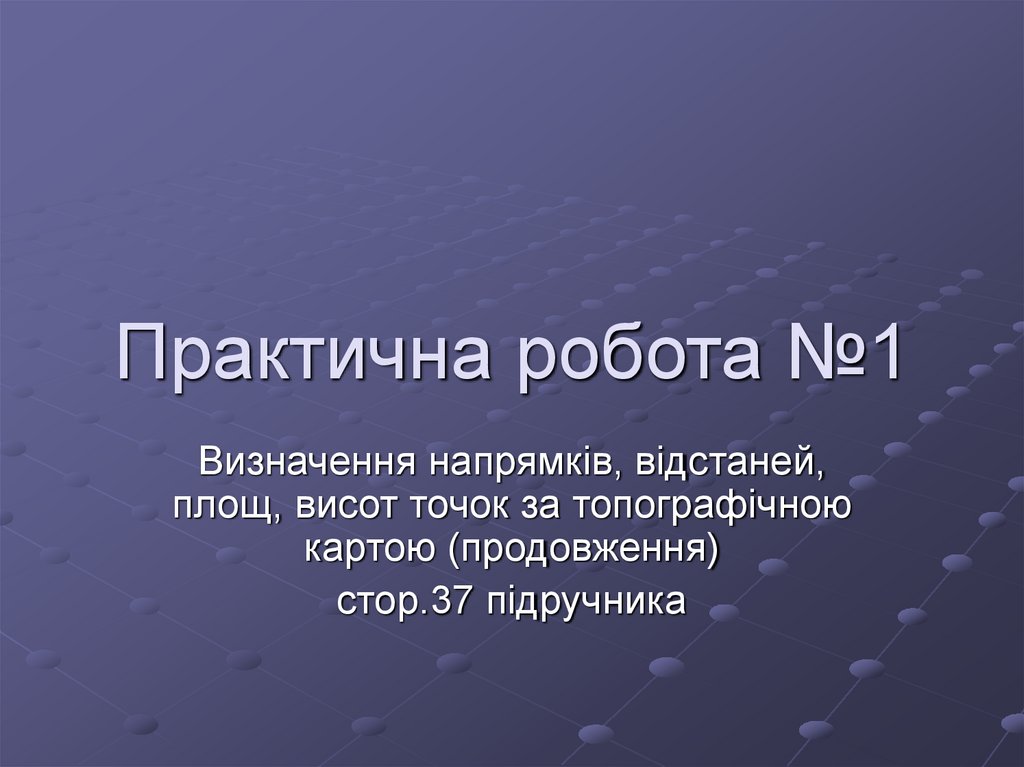

Практична робота №1
Визначення напрямків, відстаней,
площ, висот точок за топографічною
картою (продовження)
стор.37 підручника

2.

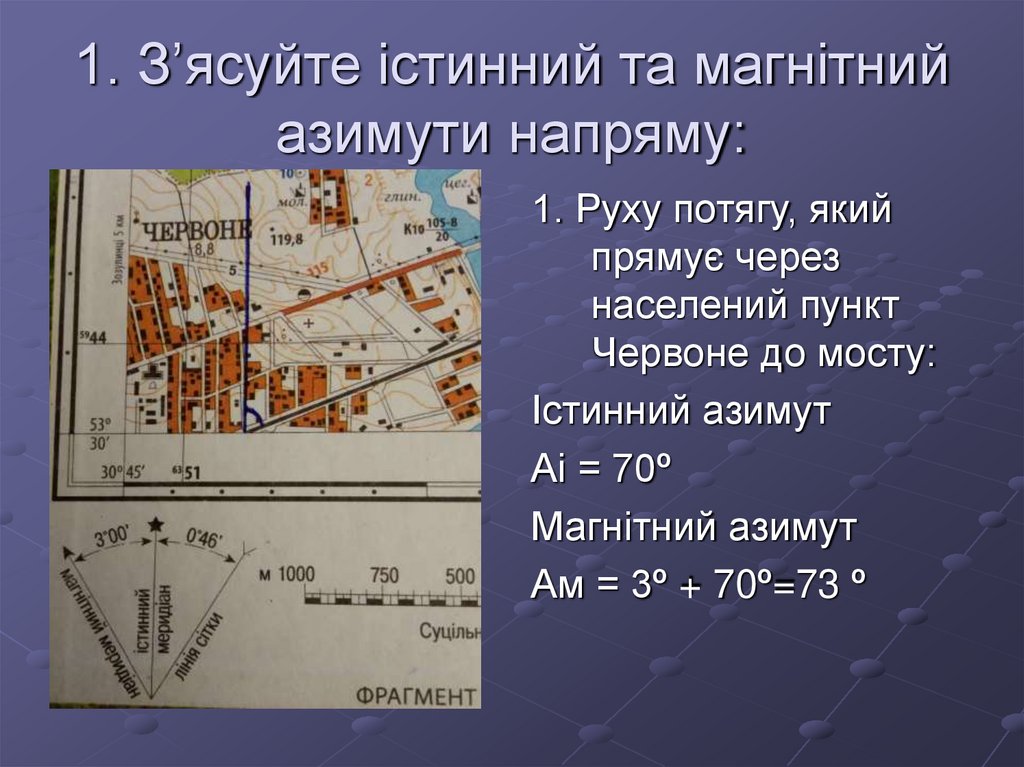

1. З’ясуйте істинний та магнітний
азимути напряму:
1. Руху потягу, який
прямує через
населений пункт
Червоне до мосту:
Істинний азимут
Аі = 70º
Магнітний азимут
Ам = 3º + 70º=73 º

3.

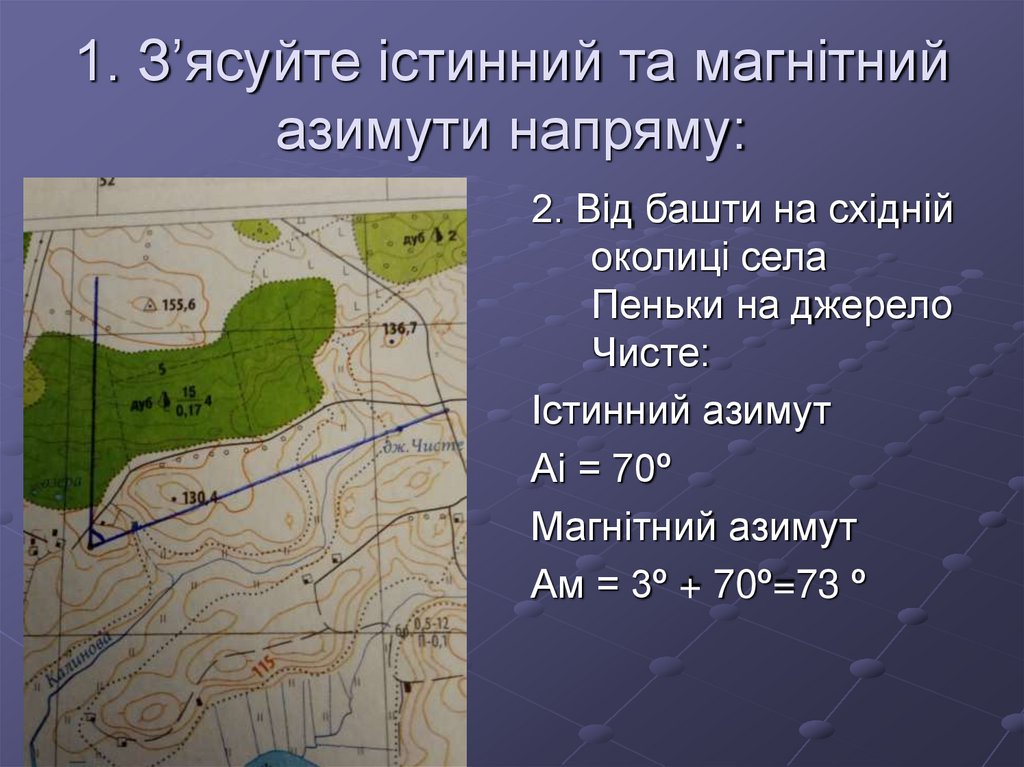

1. З’ясуйте істинний та магнітний
азимути напряму:
2. Від башти на східній
околиці села
Пеньки на джерело
Чисте:
Істинний азимут
Аі = 70º
Магнітний азимут
Ам = 3º + 70º=73 º

4.

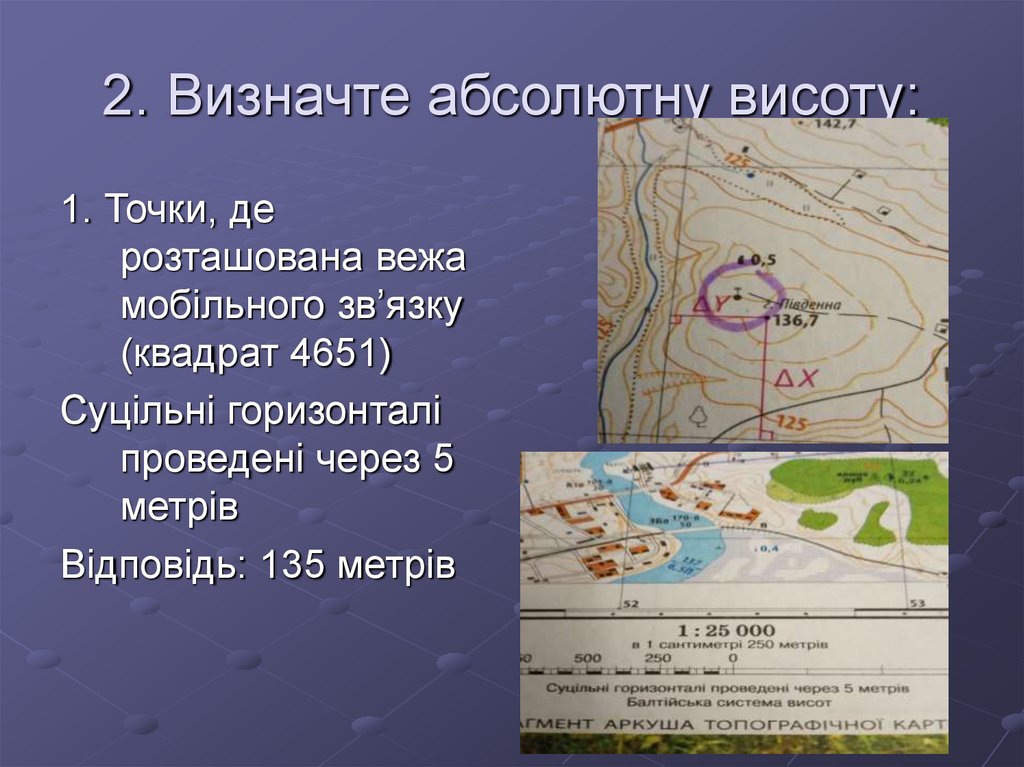

2. Визначте абсолютну висоту:
1. Точки, де
розташована вежа
мобільного зв’язку
(квадрат 4651)
Суцільні горизонталі
проведені через 5
метрів
Відповідь: 135 метрів

5.

2. Визначте абсолютну висоту:
2. Джерела Чисте
Суцільні горизонталі
проведені через 5
метрів
Відповідь: 115 метрів

6.

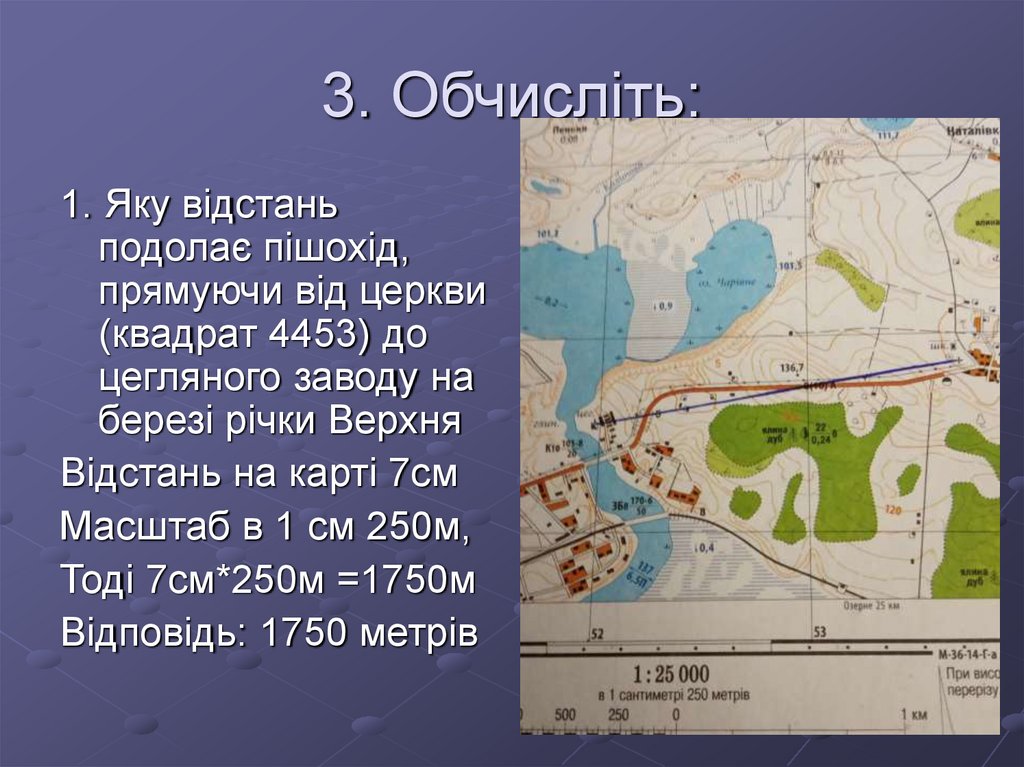

3. Обчисліть:
1. Яку відстань
подолає пішохід,
прямуючи від церкви
(квадрат 4453) до
цегляного заводу на
березі річки Верхня
Відстань на карті 7см
Масштаб в 1 см 250м,
Тоді 7см*250м =1750м
Відповідь: 1750 метрів

7.

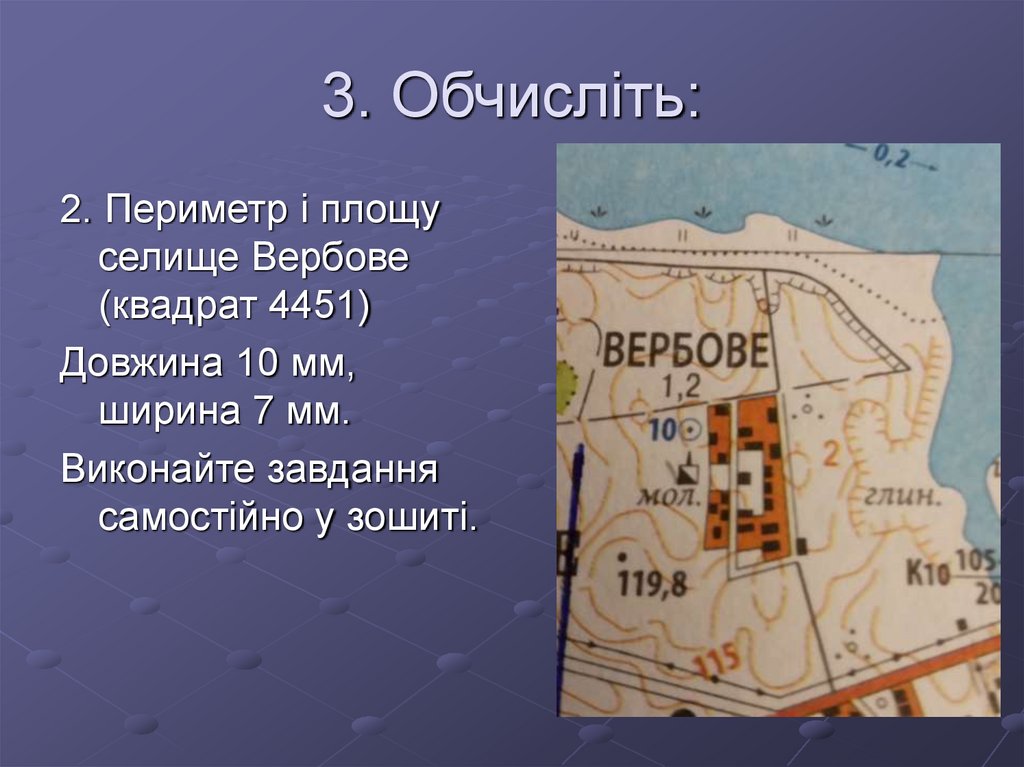

3. Обчисліть:
2. Периметр і площу
селище Вербове
(квадрат 4451)
Довжина 10 мм,
ширина 7 мм.
Виконайте завдання
самостійно у зошиті.
