Презентация по технологии _Основы графической грамоты_ (1)
1. Тема урока:
2.
• Графика – понятная, удобная,экономичная, четкая и наглядная форма
обмена информацией
3. Первый русский архитектор Федор Конь
• Появление чертежей связано состроительством городов.
4. Петр 1
5.

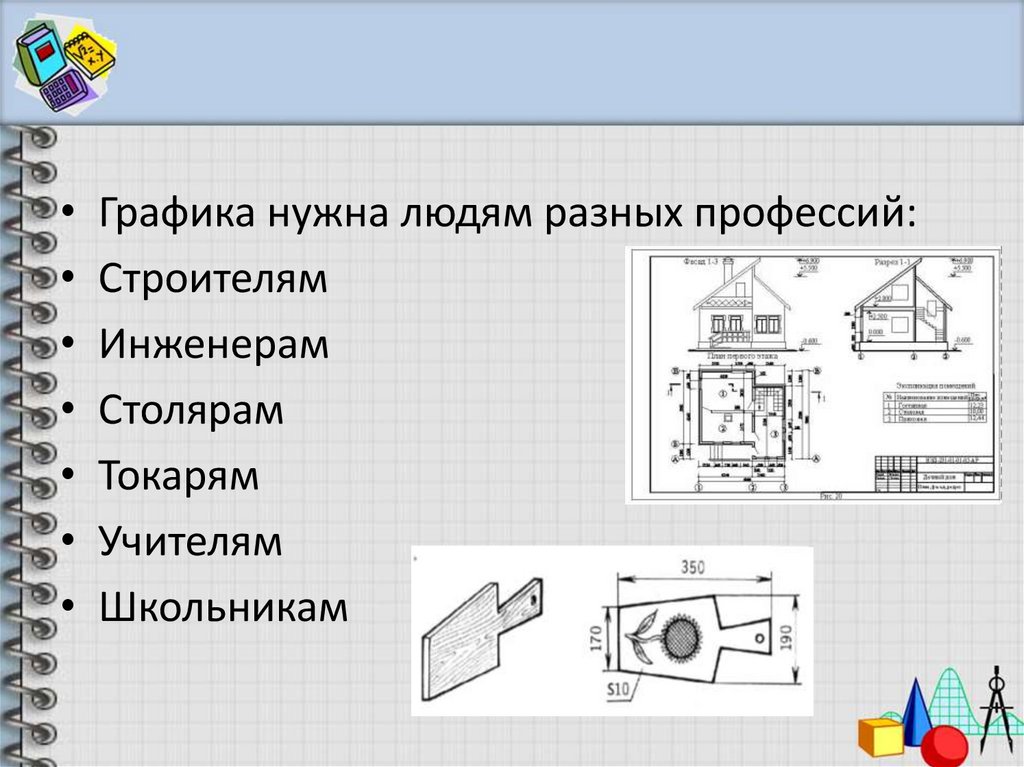

• Графика нужна людям разных профессий:• Строителям
• Инженерам
• Столярам
• Токарям
• Учителям
• Школьникам

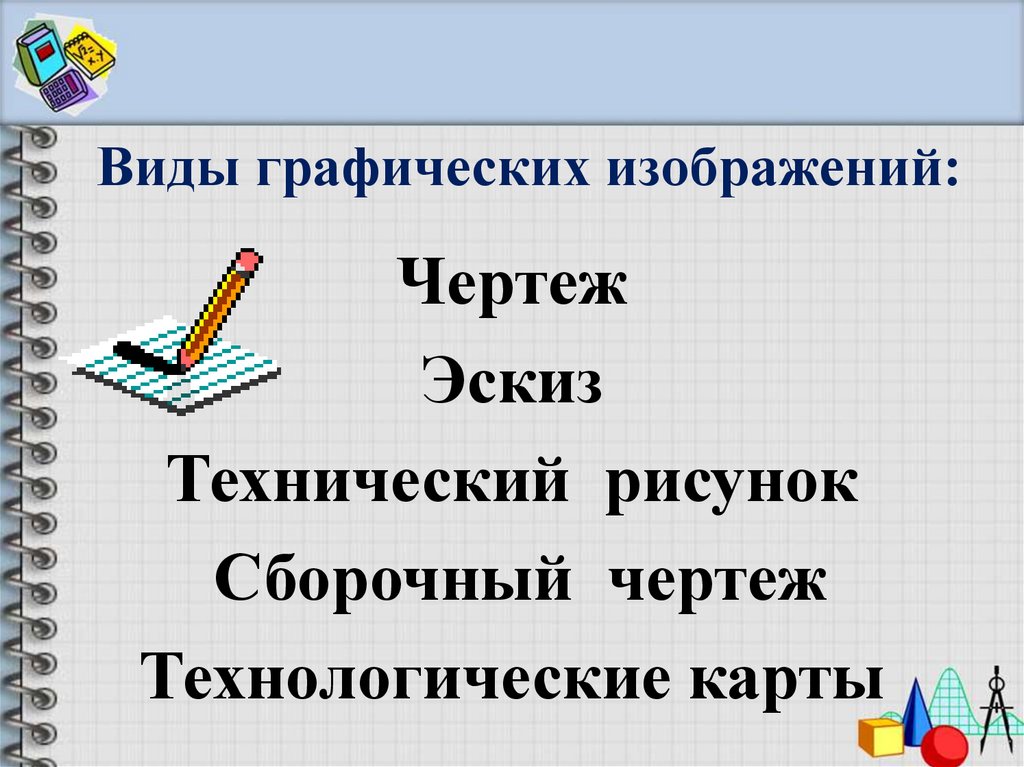

6. Виды графических изображений:
ЧертежЭскиз
Технический рисунок
Сборочный чертеж
Технологические карты
7.
Эскиз – изображение предмета,выполненное от руки по тем же
правилам, что и чертеж, но без
соблюдения точного масштаба.

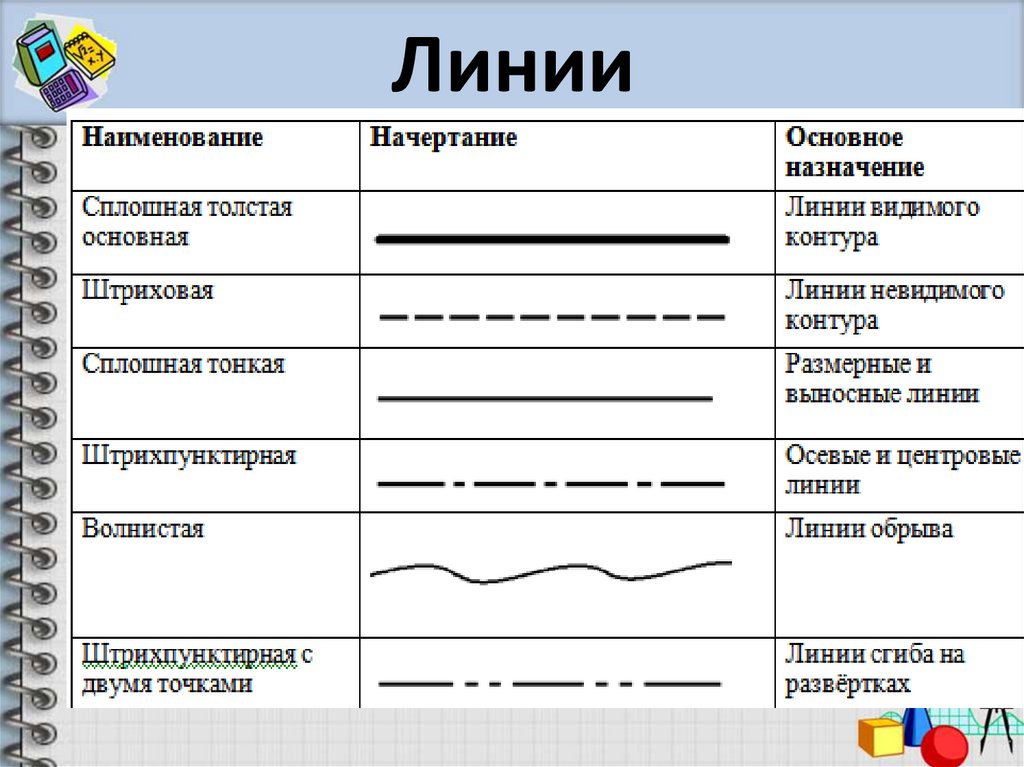

8. Линии
9.

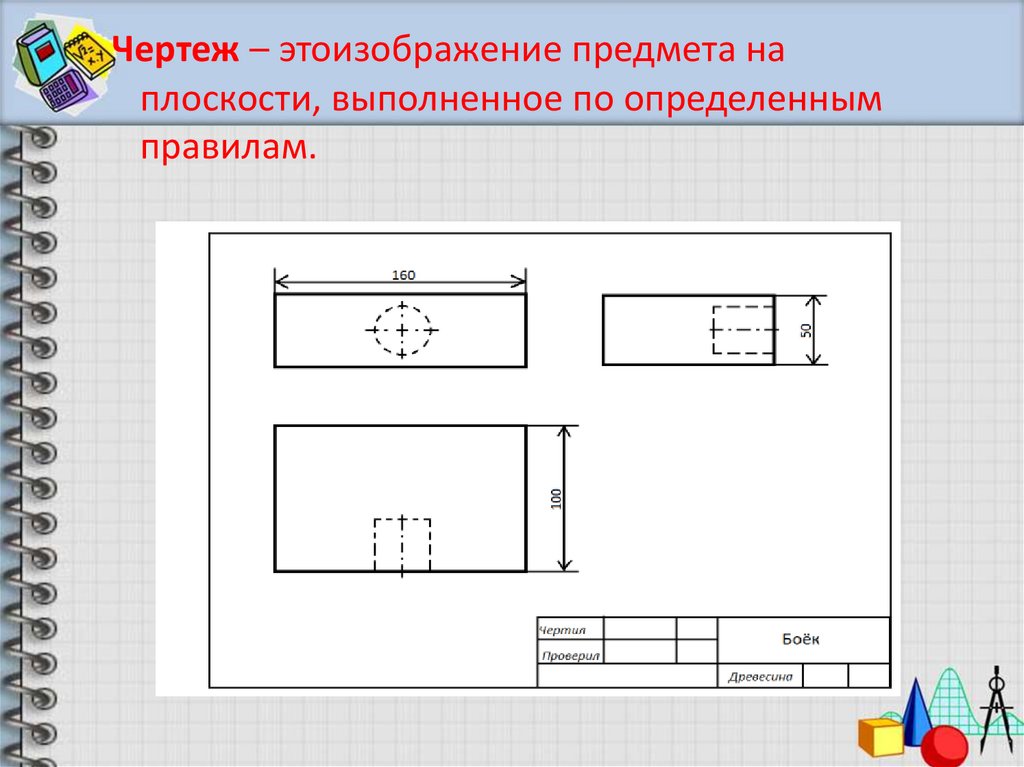

Чертеж – этоизображение предмета наплоскости, выполненное по определенным
правилам.
10.

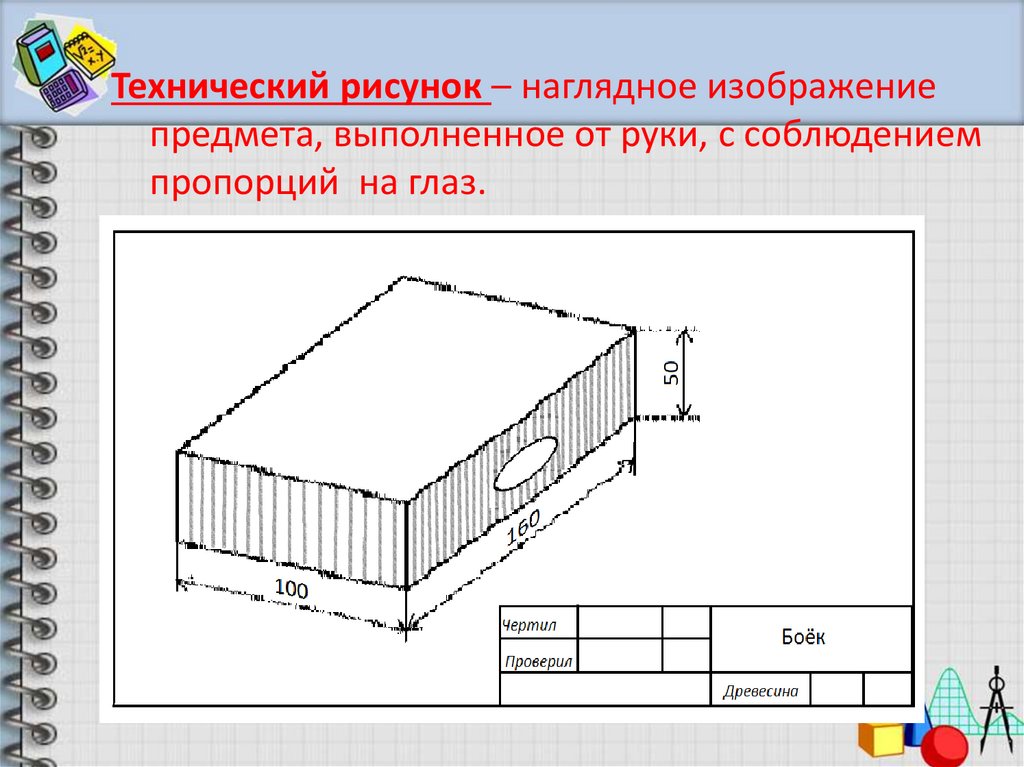

Технический рисунок – наглядное изображениепредмета, выполненное от руки, с соблюдением
пропорций на глаз.
11.
Масштабом называется отношение линейныхразмеров изображения предмета к его
действительным размерам
12. Практическая работа «Выполнение эскизов деталей машины»
13.

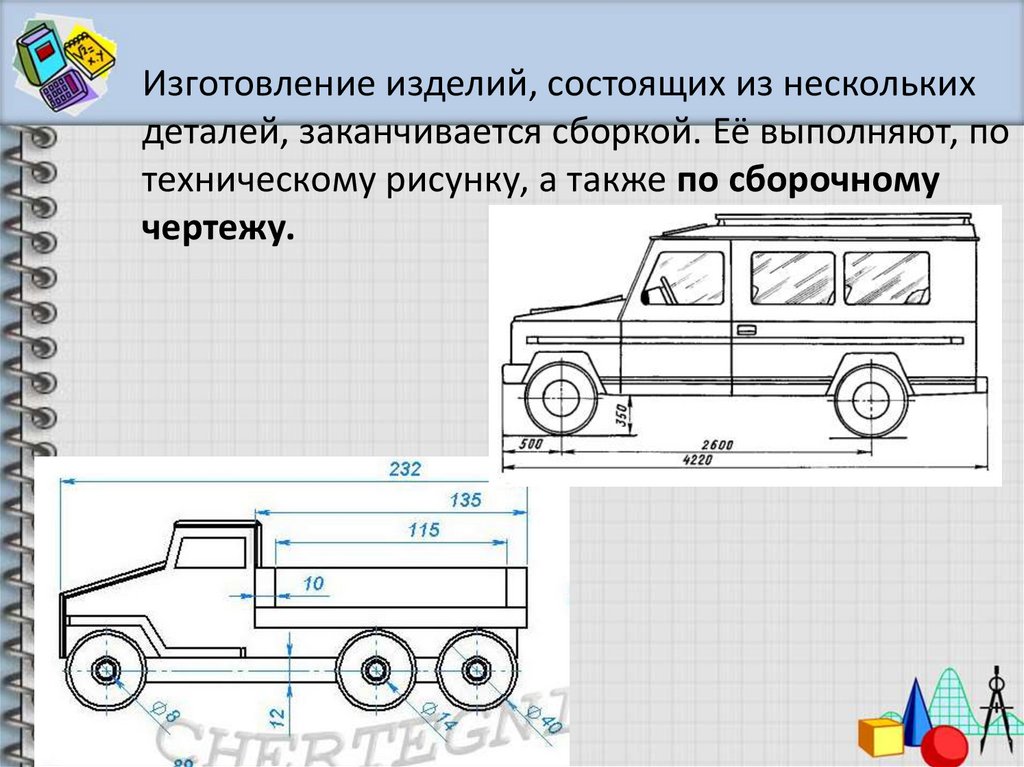

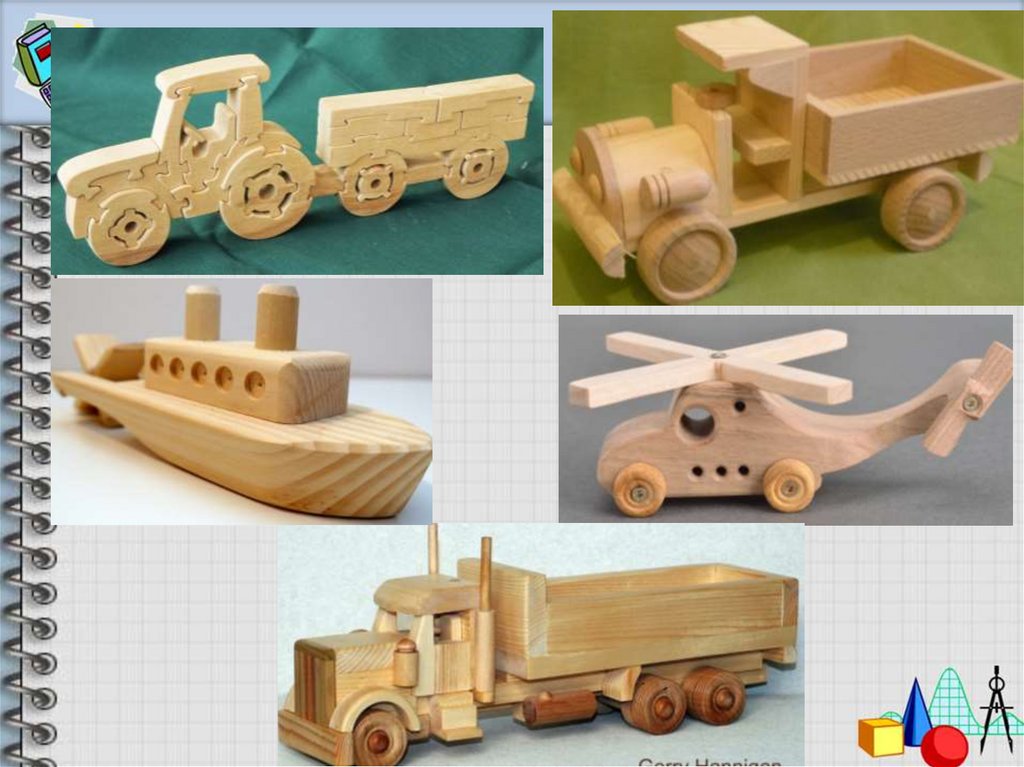

14. Изготовление изделий, состоящих из нескольких деталей, заканчивается сборкой. Её выполняют, по техническому рисунку, а также по
сборочномучертежу.

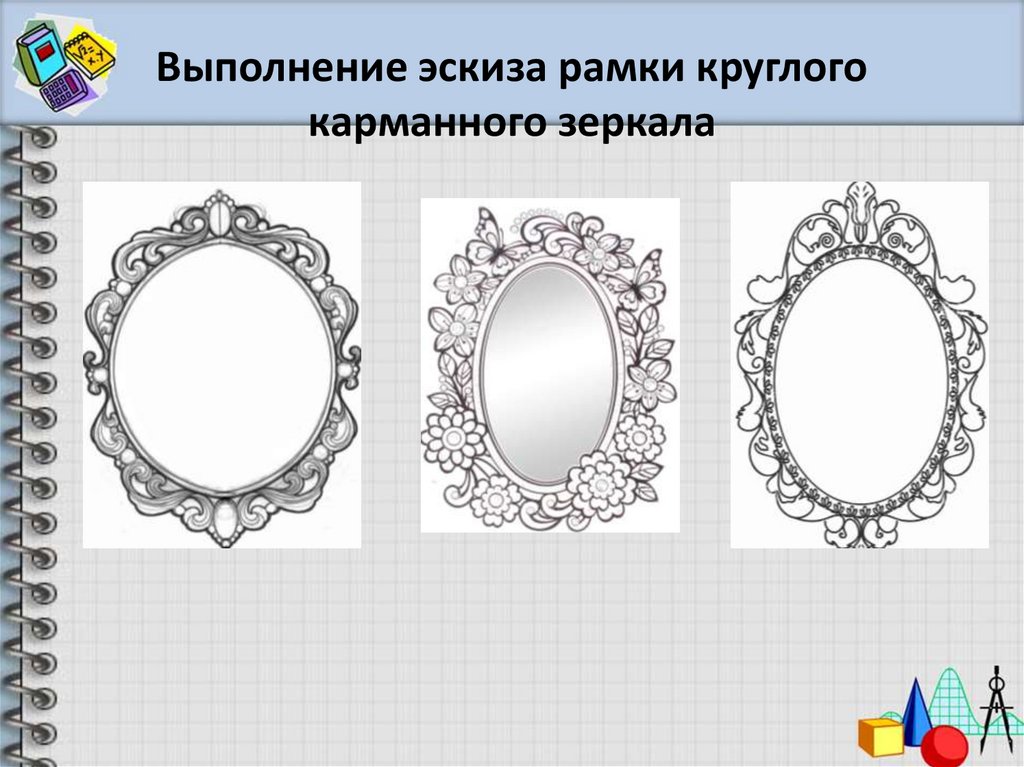

15. Выполнение эскиза рамки круглого карманного зеркала
16.

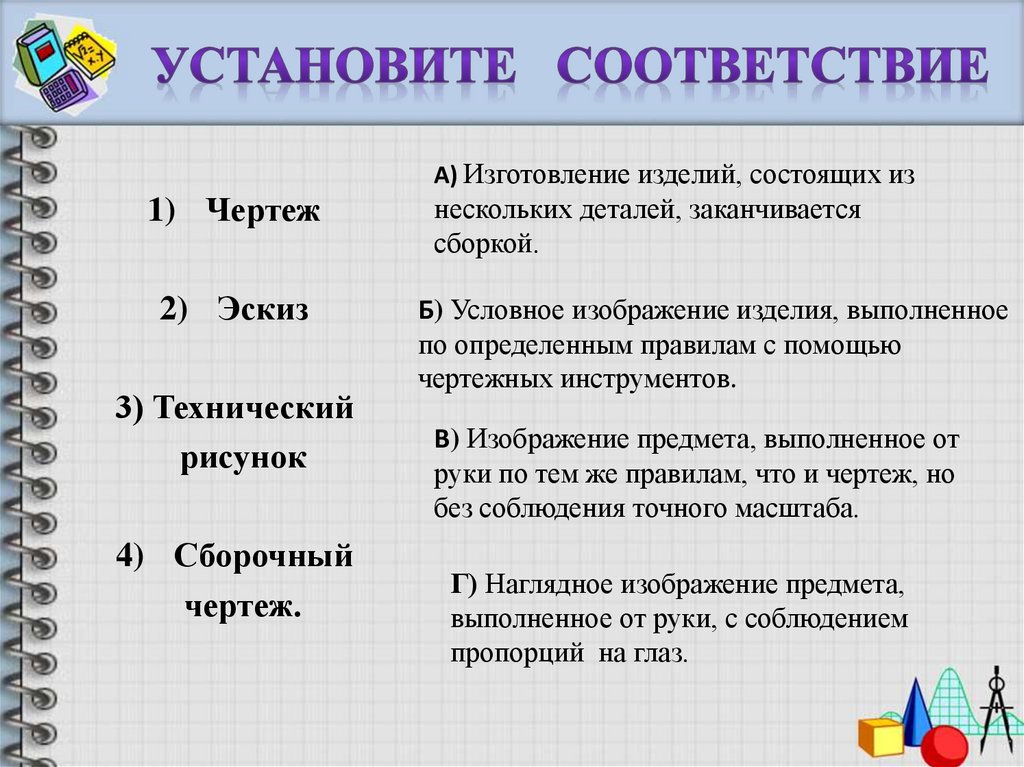

А) Изготовление изделий, состоящих из1) Чертеж
нескольких деталей, заканчивается
сборкой.
2) Эскиз
Б) Условное изображение изделия, выполненное
по определенным правилам с помощью
чертежных инструментов.
3) Технический
рисунок
4) Сборочный
чертеж.
В) Изображение предмета, выполненное от
руки по тем же правилам, что и чертеж, но
без соблюдения точного масштаба.
Г) Наглядное изображение предмета,
выполненное от руки, с соблюдением
пропорций на глаз.
