ПРОЕКТИРОВАНИЕ
АВТОМАТИЗИРОВАННЫХ СИСТЕМ

2.

Задание

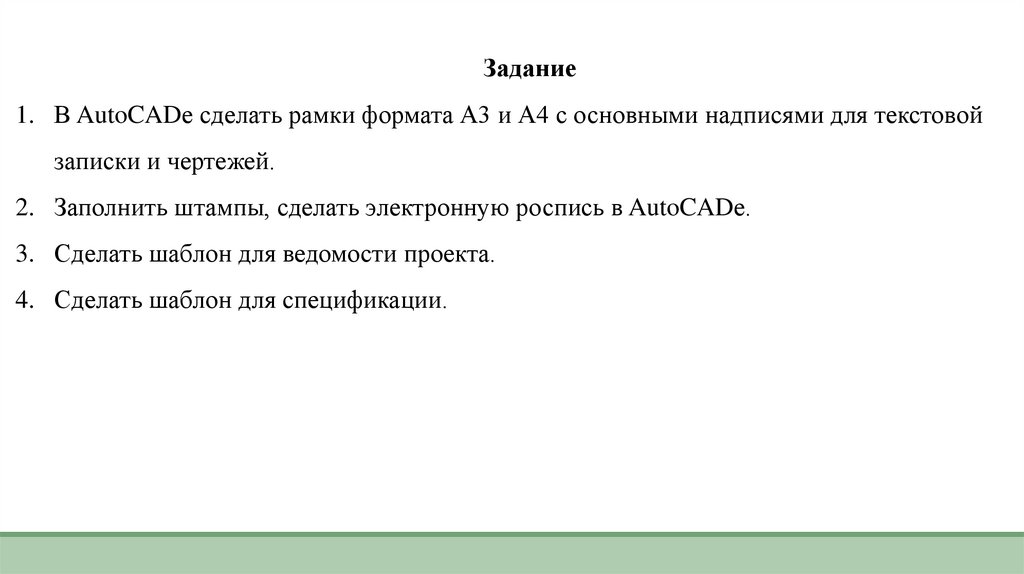

1. В AutoCADе сделать рамки формата А3 и А4 с основными надписями для текстовой
записки и чертежей.
2. Заполнить штампы, сделать электронную роспись в AutoCADе.
3. Сделать шаблон для ведомости проекта.
4. Сделать шаблон для спецификации.

3.

Формат листа

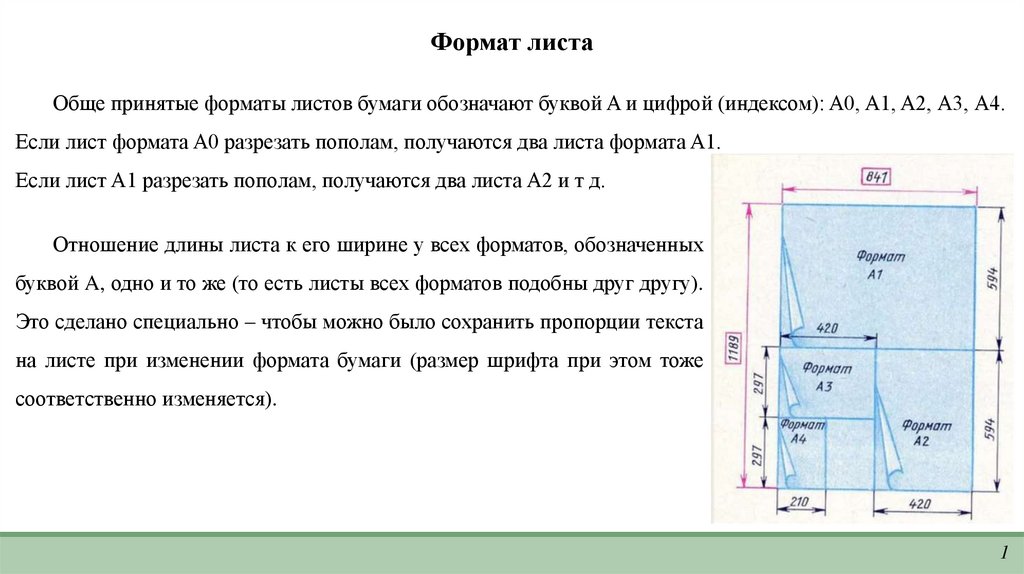

Обще принятые форматы листов бумаги обозначают буквой A и цифрой (индексом): A0, A1, A2, А3, А4.
Если лист формата A0 разрезать пополам, получаются два листа формата A1.
Если лист A1 разрезать пополам, получаются два листа A2 и т д.
Отношение длины листа к его ширине у всех форматов, обозначенных
буквой A, одно и то же (то есть листы всех форматов подобны друг другу).
Это сделано специально – чтобы можно было сохранить пропорции текста
на листе при изменении формата бумаги (размер шрифта при этом тоже
соответственно изменяется).
1

4.

Формат листа

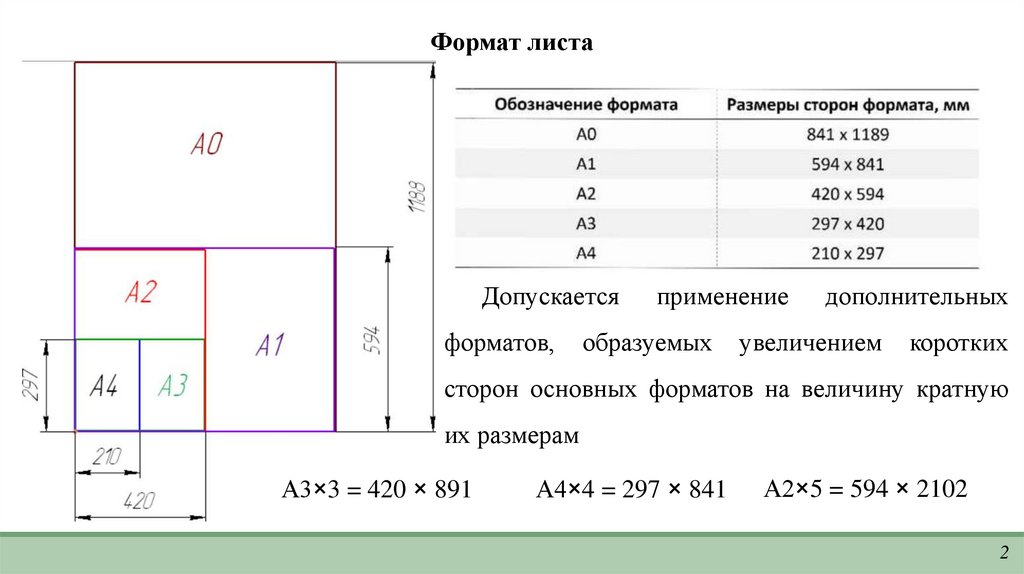

Допускается
форматов,
применение
образуемых
дополнительных
увеличением
коротких
сторон основных форматов на величину кратную
их размерам
А3×3 = 420 × 891
А4×4 = 297 × 841
А2×5 = 594 × 2102
2

5.

ГОСТ 21.1101−2013 Расположение основной надписи
3

6.

ГОСТ 21.1101−2013 Основные надписи
Для основных комплектов рабочих чертежей, графических документов
4

7.

ГОСТ 21.1101−2013 Основные надписи

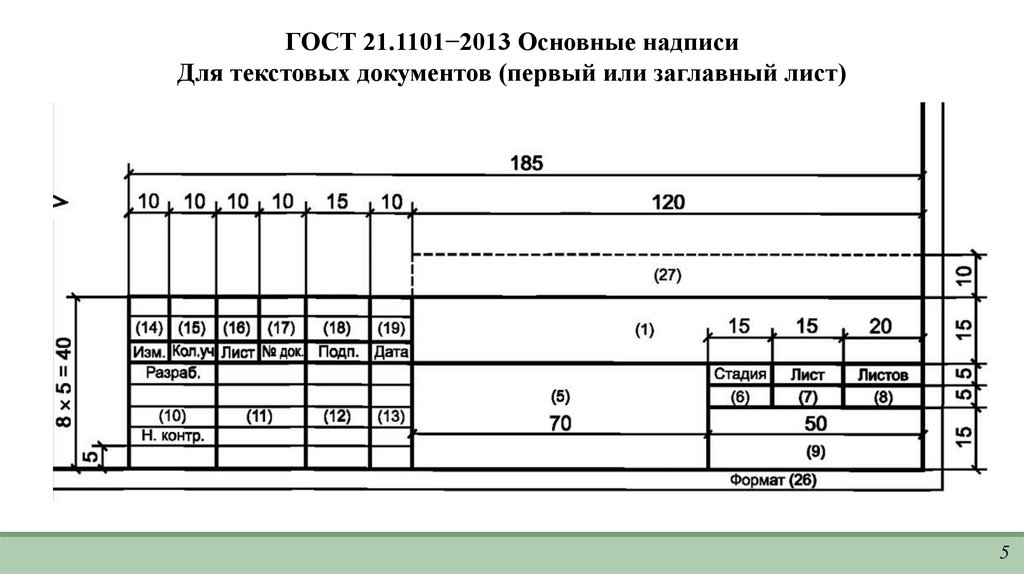

Для текстовых документов (первый или заглавный лист)
5

8.

ГОСТ 21.1101−2013 Основные надписи
Для чертежей нетиповых изделий и текстовых документов (последующие листы)
6

9.

ГОСТ 21.1101−2013 Основные надписи

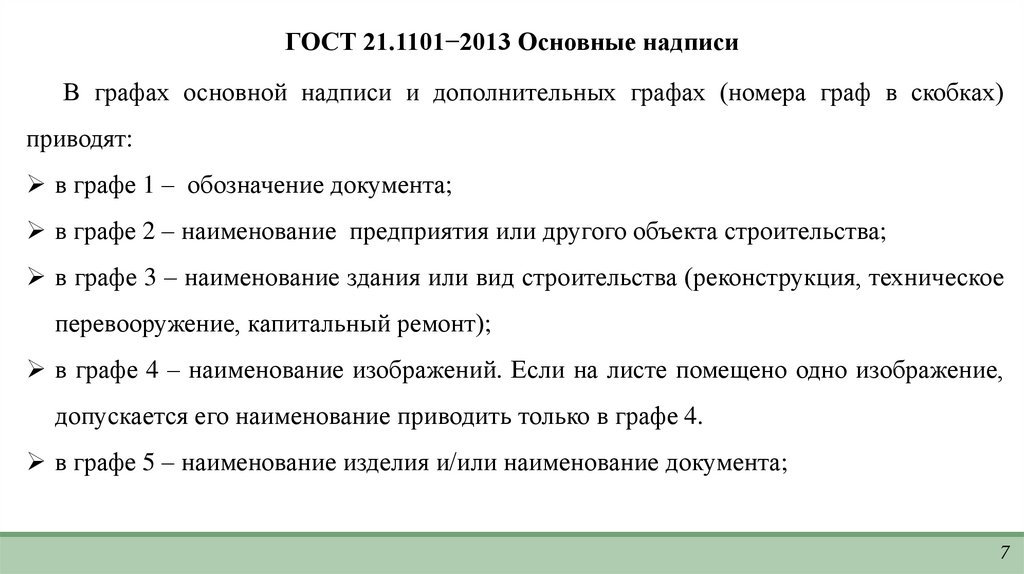

В графах основной надписи и дополнительных графах (номера граф в скобках)
приводят:
в графе 1 – обозначение документа;
в графе 2 – наименование предприятия или другого объекта строительства;
в графе 3 – наименование здания или вид строительства (реконструкция, техническое
перевооружение, капитальный ремонт);
в графе 4 – наименование изображений. Если на листе помещено одно изображение,
допускается его наименование приводить только в графе 4.
в графе 5 – наименование изделия и/или наименование документа;
7

10.

ГОСТ 21.1101−2013 Основные надписи

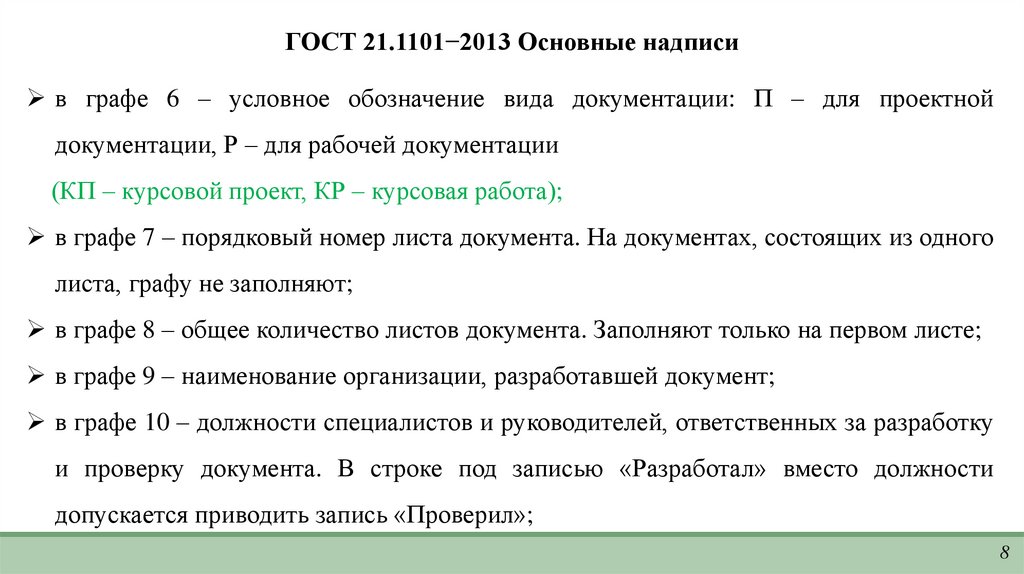

в графе 6 – условное обозначение вида документации: П – для проектной
документации, Р – для рабочей документации
(КП – курсовой проект, КР – курсовая работа);
в графе 7 – порядковый номер листа документа. На документах, состоящих из одного
листа, графу не заполняют;
в графе 8 – общее количество листов документа. Заполняют только на первом листе;
в графе 9 – наименование организации, разработавшей документ;
в графе 10 – должности специалистов и руководителей, ответственных за разработку
и проверку документа. В строке под записью «Разработал» вместо должности
допускается приводить запись «Проверил»;
8

11.

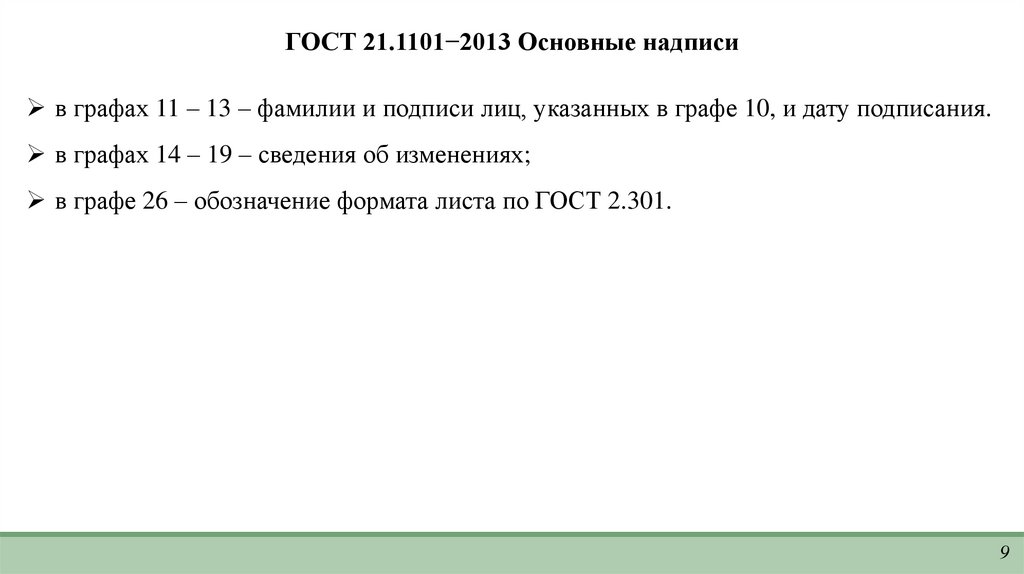

ГОСТ 21.1101−2013 Основные надписи
в графах 11 – 13 – фамилии и подписи лиц, указанных в графе 10, и дату подписания.
в графах 14 – 19 – сведения об изменениях;
в графе 26 – обозначение формата листа по ГОСТ 2.301.
9

12.

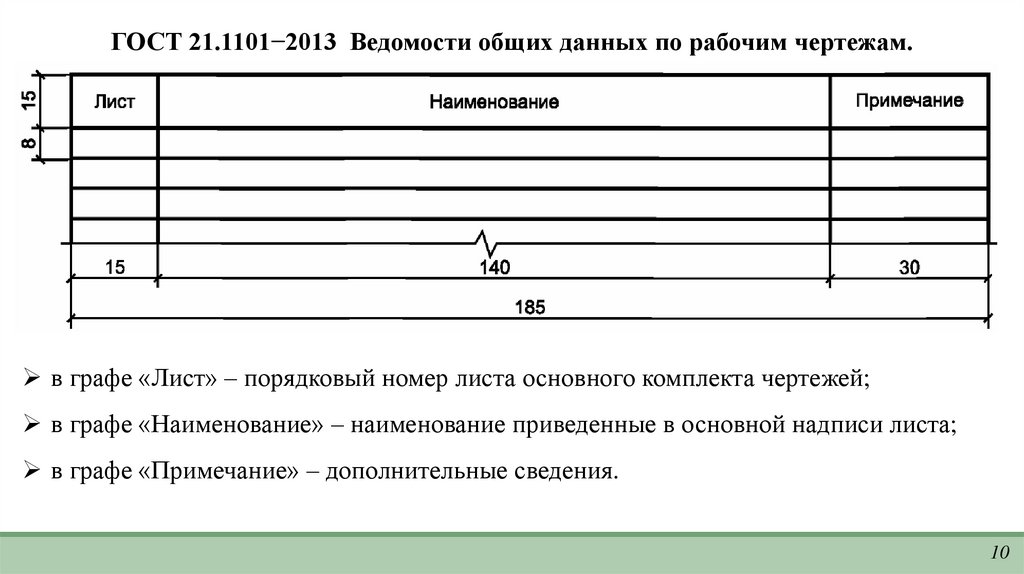

ГОСТ 21.1101−2013 Ведомости общих данных по рабочим чертежам.
в графе «Лист» – порядковый номер листа основного комплекта чертежей;
в графе «Наименование» – наименование приведенные в основной надписи листа;
в графе «Примечание» – дополнительные сведения.
10

13.

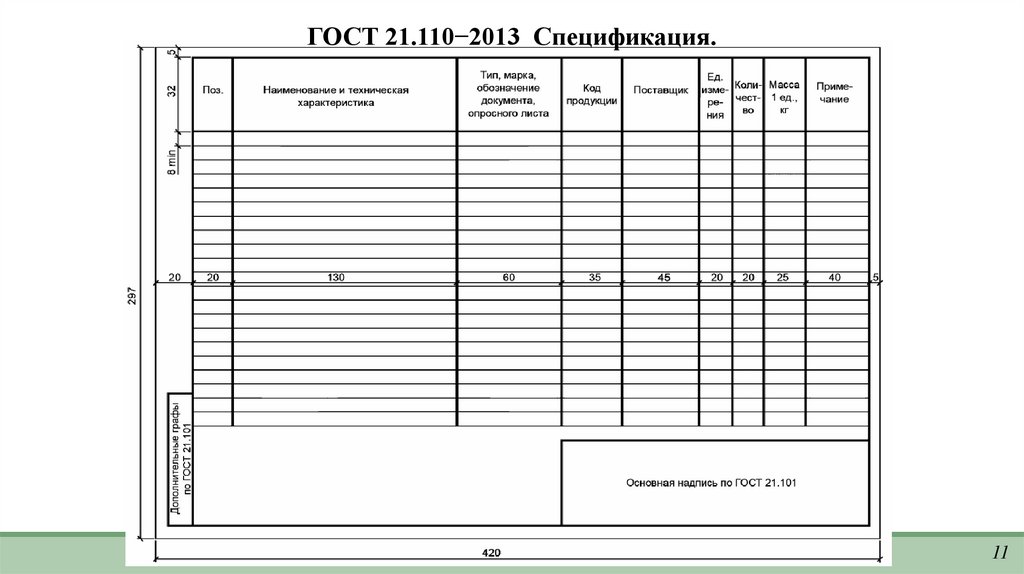

ГОСТ 21.110−2013 Спецификация.
