1.

Методы обеспечения недоступности токоведущих частей
электротехнических изделий. Классификация корпусов по степени
защиты токоведущих частей.
Комарова Л.А. 3183

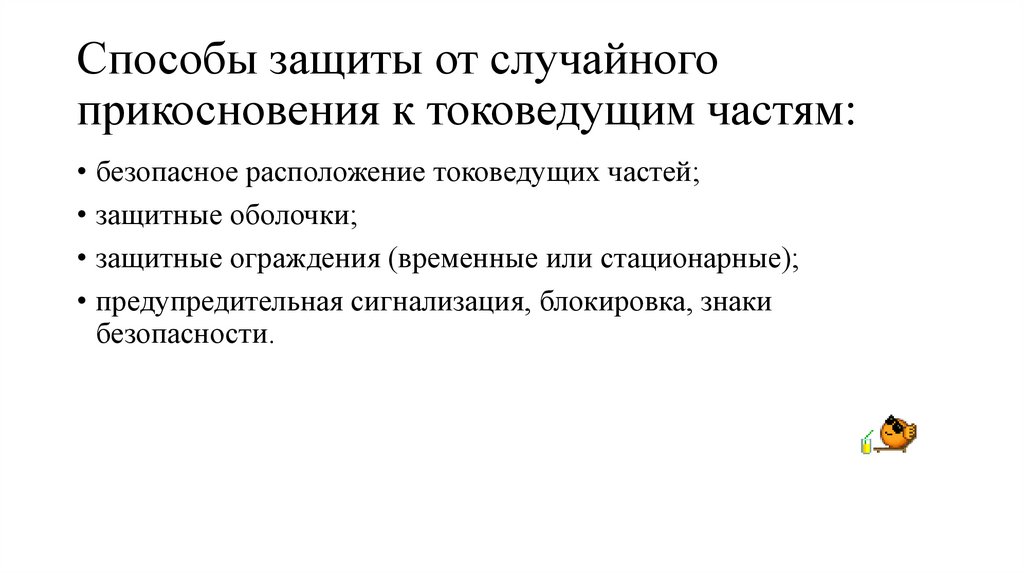

2. Способы защиты от случайного прикосновения к токоведущим частям:

• безопасное расположение токоведущих частей;
• защитные оболочки;
• защитные ограждения (временные или стационарные);
• предупредительная сигнализация, блокировка, знаки
безопасности.

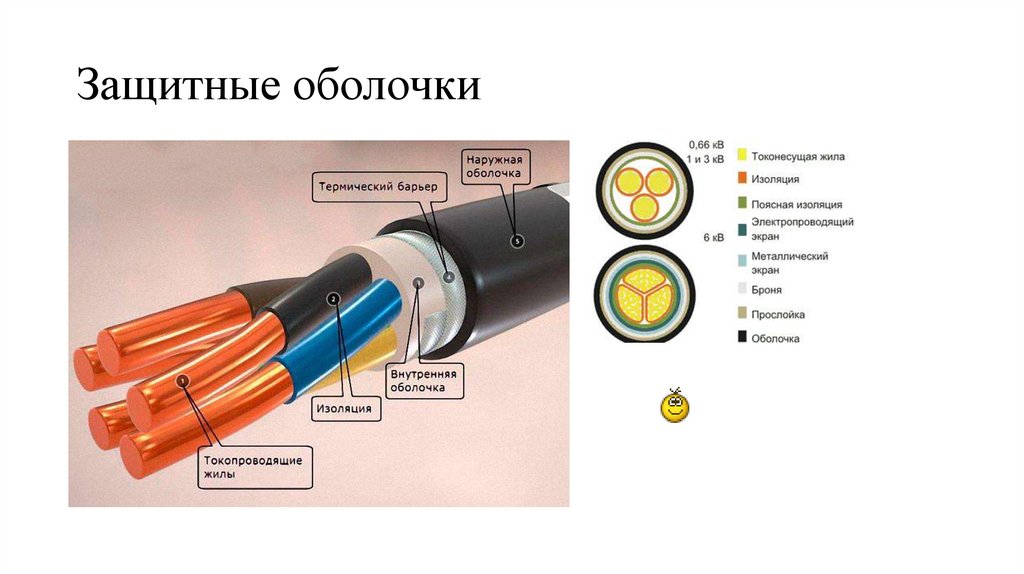

3. Защитные оболочки

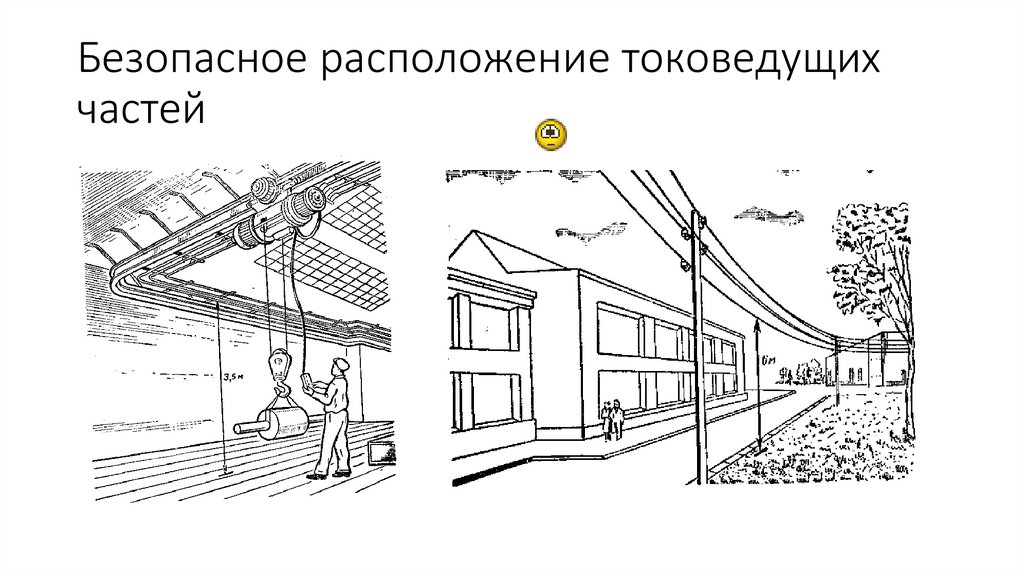

4. Безопасное расположение токоведущих частей

5. Предупредительные знаки

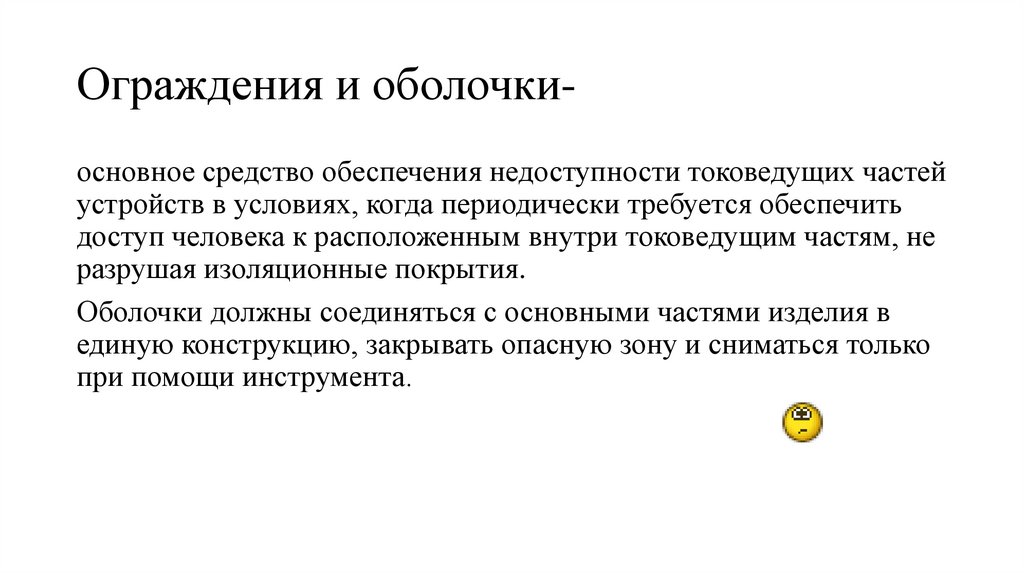

6. Ограждения и оболочки-

Ограждения и оболочкиосновное средство обеспечения недоступности токоведущих частей
устройств в условиях, когда периодически требуется обеспечить
доступ человека к расположенным внутри токоведущим частям, не
разрушая изоляционные покрытия.
Оболочки должны соединяться с основными частями изделия в
единую конструкцию, закрывать опасную зону и сниматься только
при помощи инструмента.

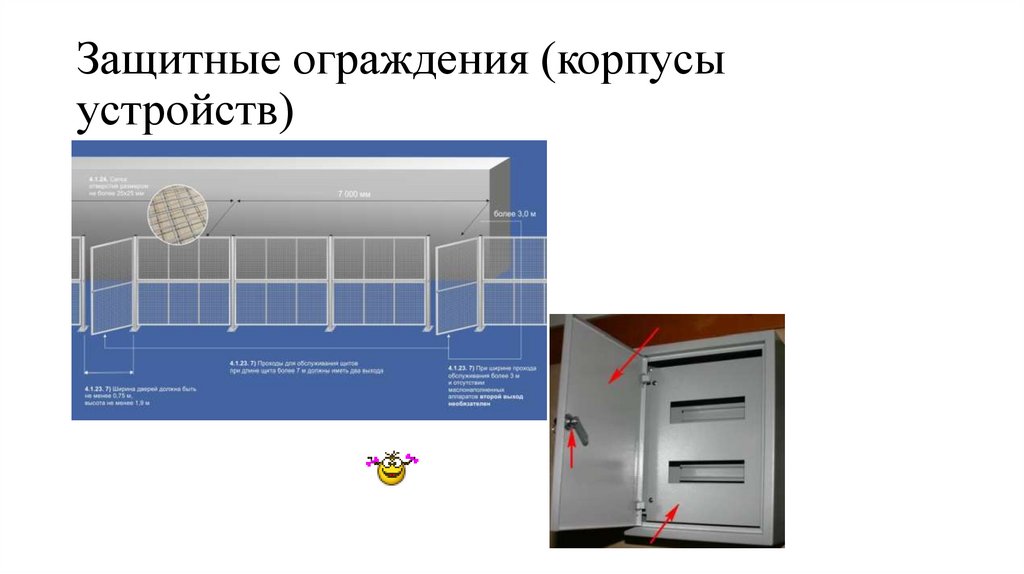

7. Защитные ограждения (корпусы устройств)

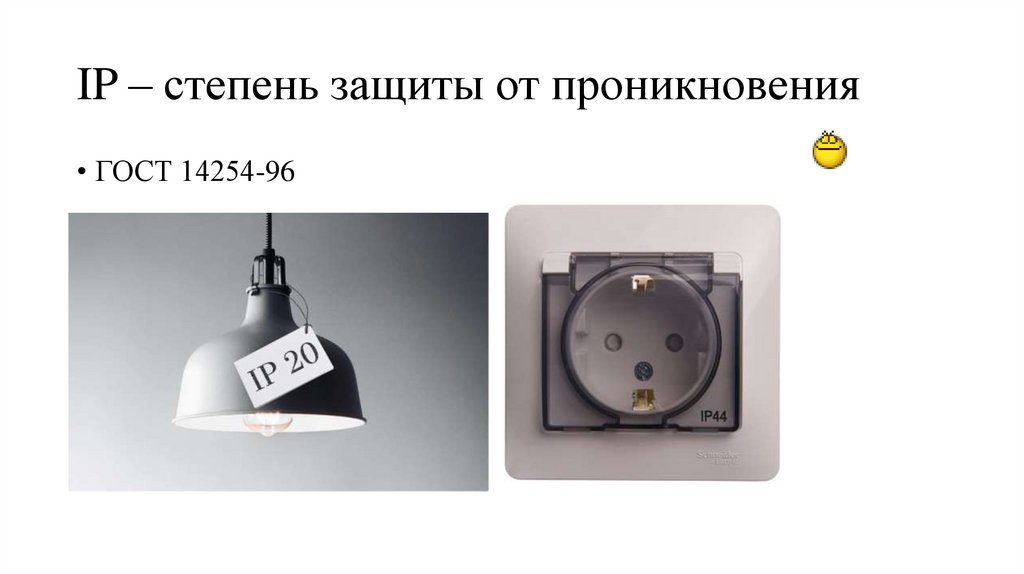

8. IP – степень защиты от проникновения

• ГОСТ 14254-96

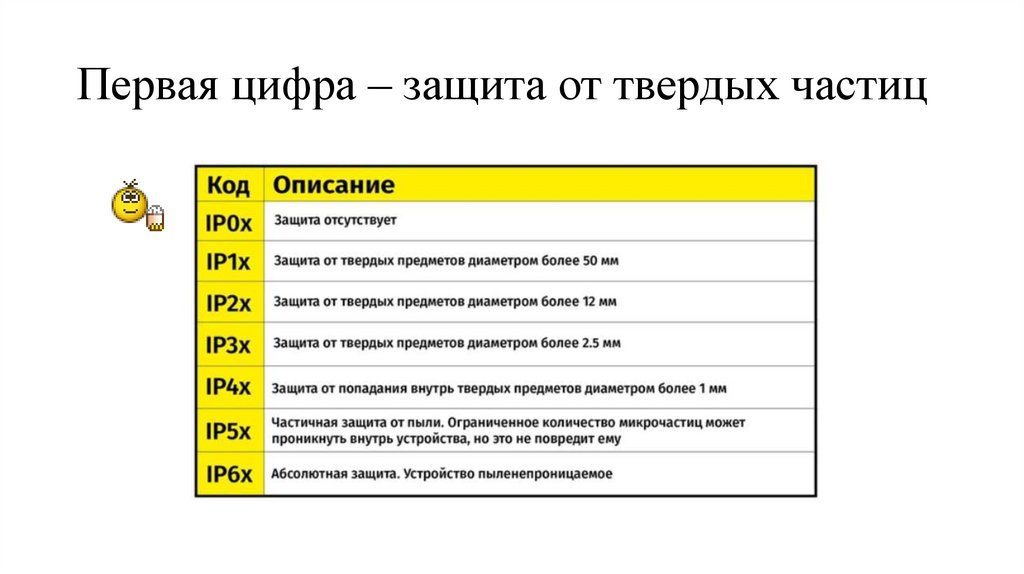

9. Первая цифра – защита от твердых частиц

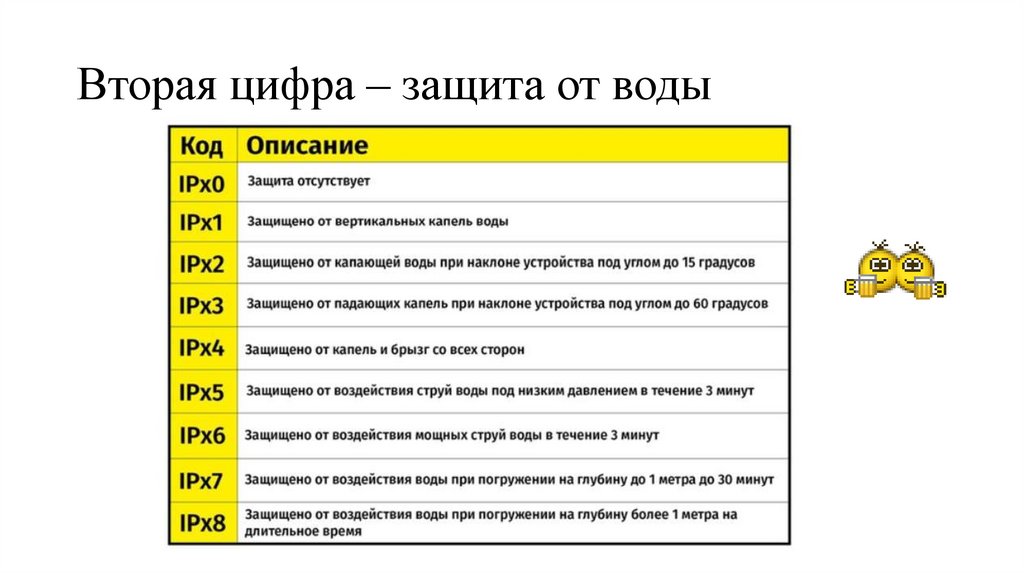

10. Вторая цифра – защита от воды

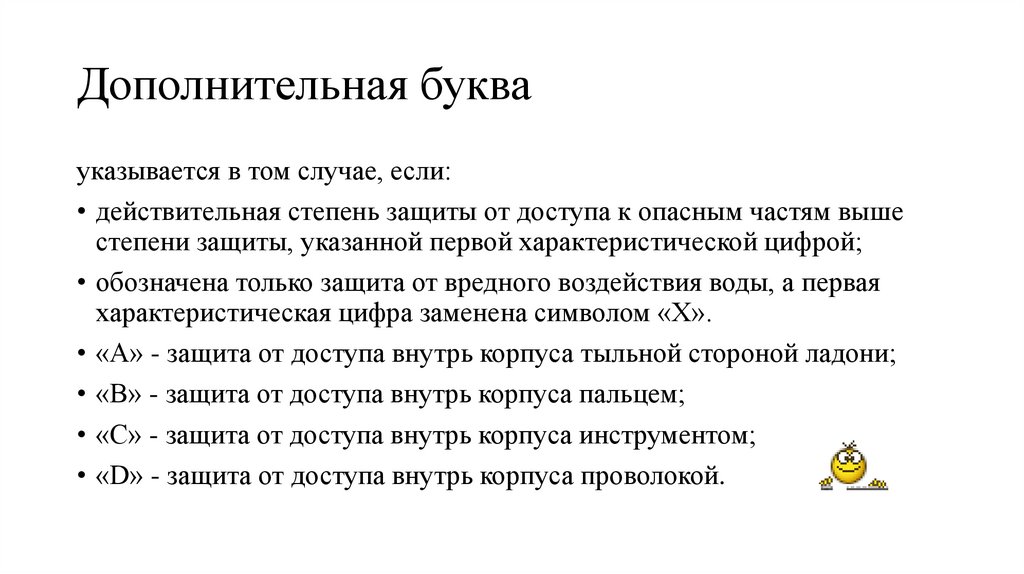

11. Дополнительная буква

указывается в том случае, если:
• действительная степень защиты от доступа к опасным частям выше
степени защиты, указанной первой характеристической цифрой;
• обозначена только защита от вредного воздействия воды, а первая
характеристическая цифра заменена символом «Х».
• «А» - защита от доступа внутрь корпуса тыльной стороной ладони;
• «B» - защита от доступа внутрь корпуса пальцем;
• «C» - защита от доступа внутрь корпуса инструментом;
• «D» - защита от доступа внутрь корпуса проволокой.

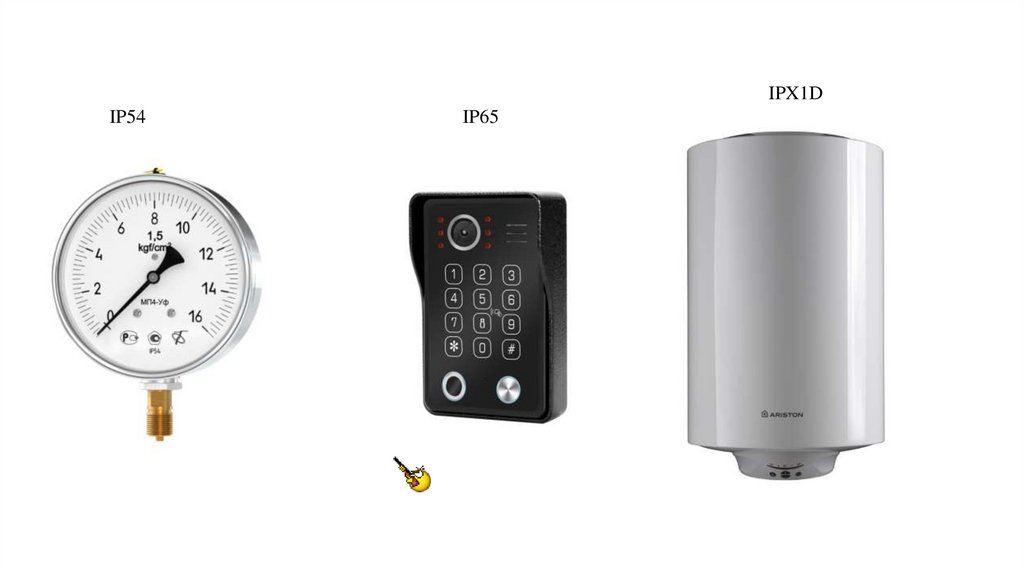

12.

IPX1D
IP54
IP65
