1. Функционирование ЭВМ с канальной организацией

Тельнов А.

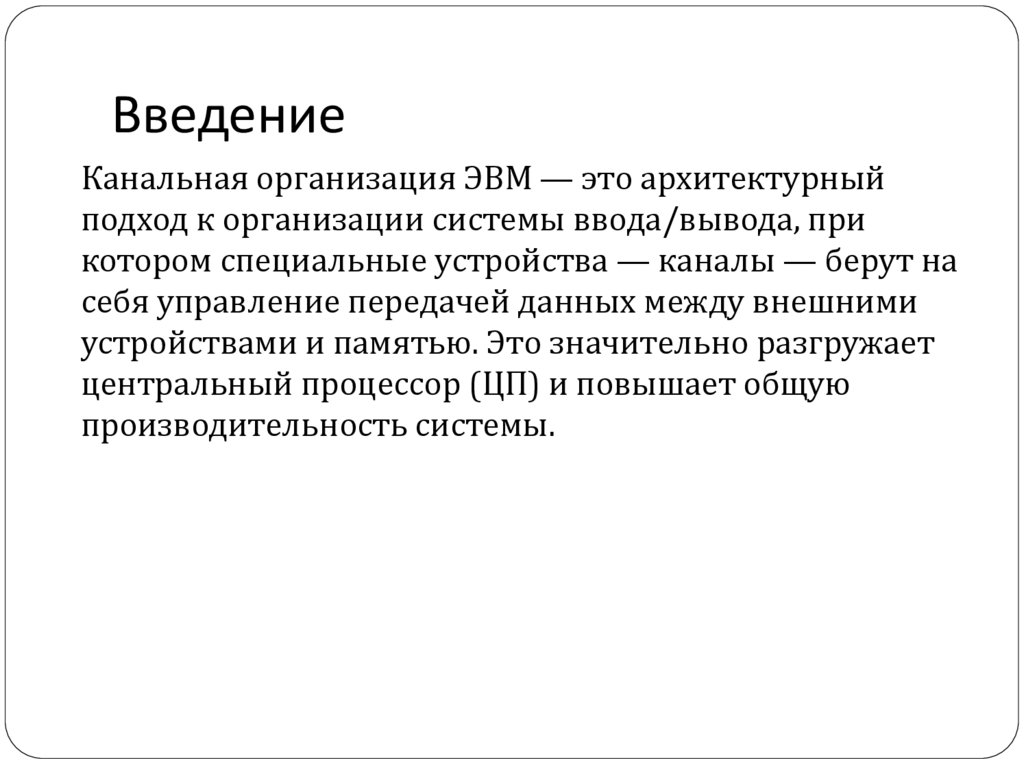

2. Введение

Канальная организация ЭВМ — это архитектурный
подход к организации системы ввода/вывода, при
котором специальные устройства — каналы — берут на
себя управление передачей данных между внешними
устройствами и памятью. Это значительно разгружает
центральный процессор (ЦП) и повышает общую
производительность системы.

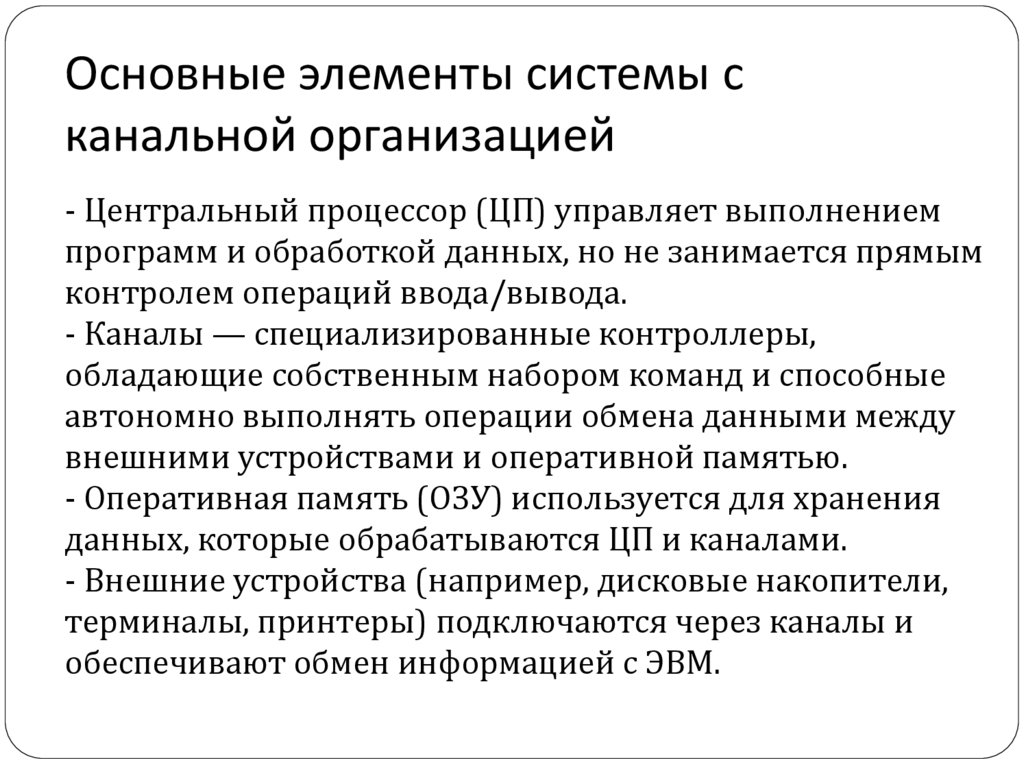

3. Основные элементы системы с канальной организацией

- Центральный процессор (ЦП) управляет выполнением
программ и обработкой данных, но не занимается прямым
контролем операций ввода/вывода.
- Каналы — специализированные контроллеры,
обладающие собственным набором команд и способные
автономно выполнять операции обмена данными между
внешними устройствами и оперативной памятью.
- Оперативная память (ОЗУ) используется для хранения
данных, которые обрабатываются ЦП и каналами.
- Внешние устройства (например, дисковые накопители,
терминалы, принтеры) подключаются через каналы и
обеспечивают обмен информацией с ЭВМ.

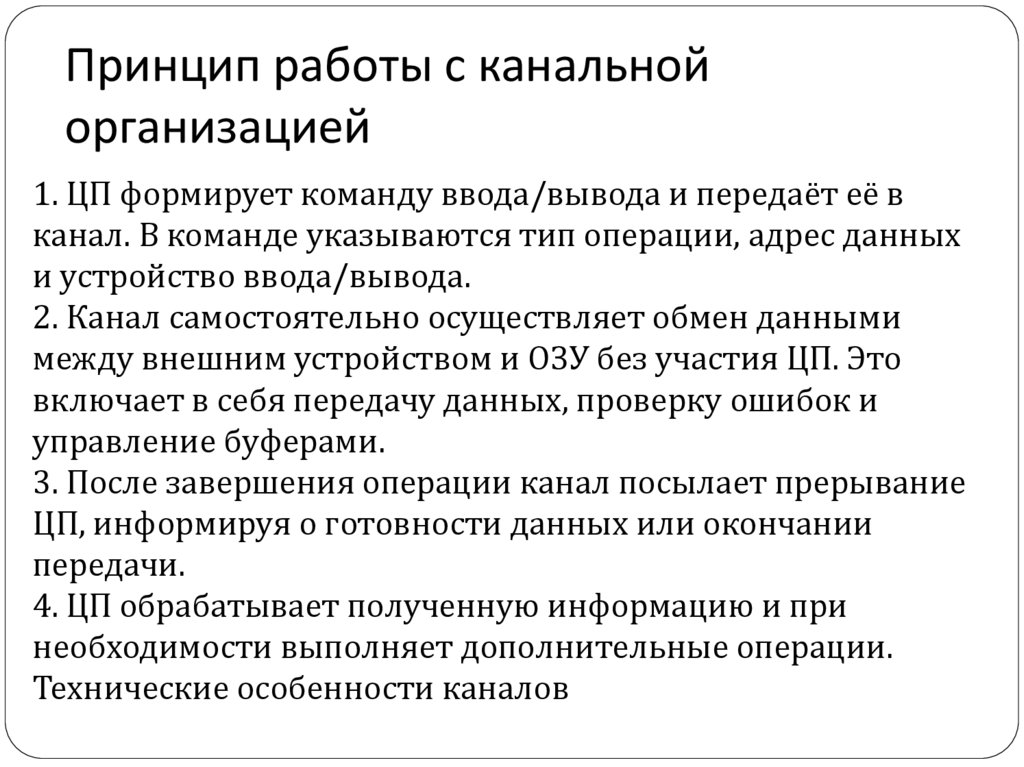

4. Принцип работы с канальной организацией

1. ЦП формирует команду ввода/вывода и передаёт её в
канал. В команде указываются тип операции, адрес данных
и устройство ввода/вывода.
2. Канал самостоятельно осуществляет обмен данными
между внешним устройством и ОЗУ без участия ЦП. Это
включает в себя передачу данных, проверку ошибок и
управление буферами.
3. После завершения операции канал посылает прерывание
ЦП, информируя о готовности данных или окончании
передачи.
4. ЦП обрабатывает полученную информацию и при
необходимости выполняет дополнительные операции.
Технические особенности каналов

5.

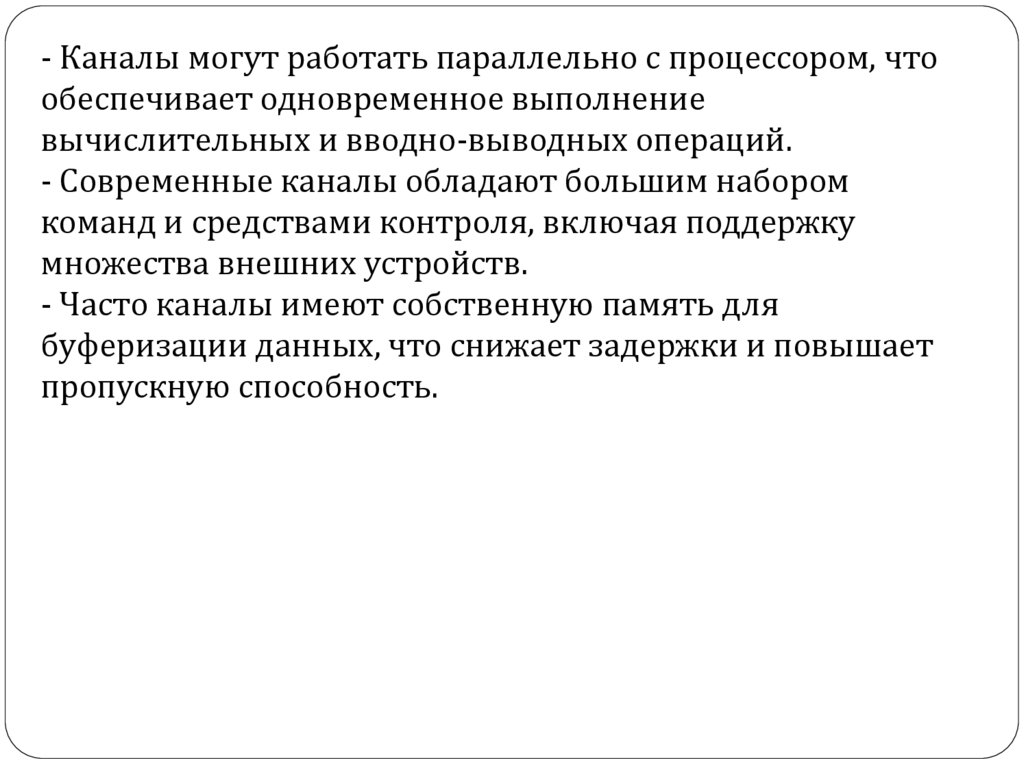

- Каналы могут работать параллельно с процессором, что
обеспечивает одновременное выполнение
вычислительных и вводно-выводных операций.
- Современные каналы обладают большим набором
команд и средствами контроля, включая поддержку
множества внешних устройств.
- Часто каналы имеют собственную память для
буферизации данных, что снижает задержки и повышает
пропускную способность.

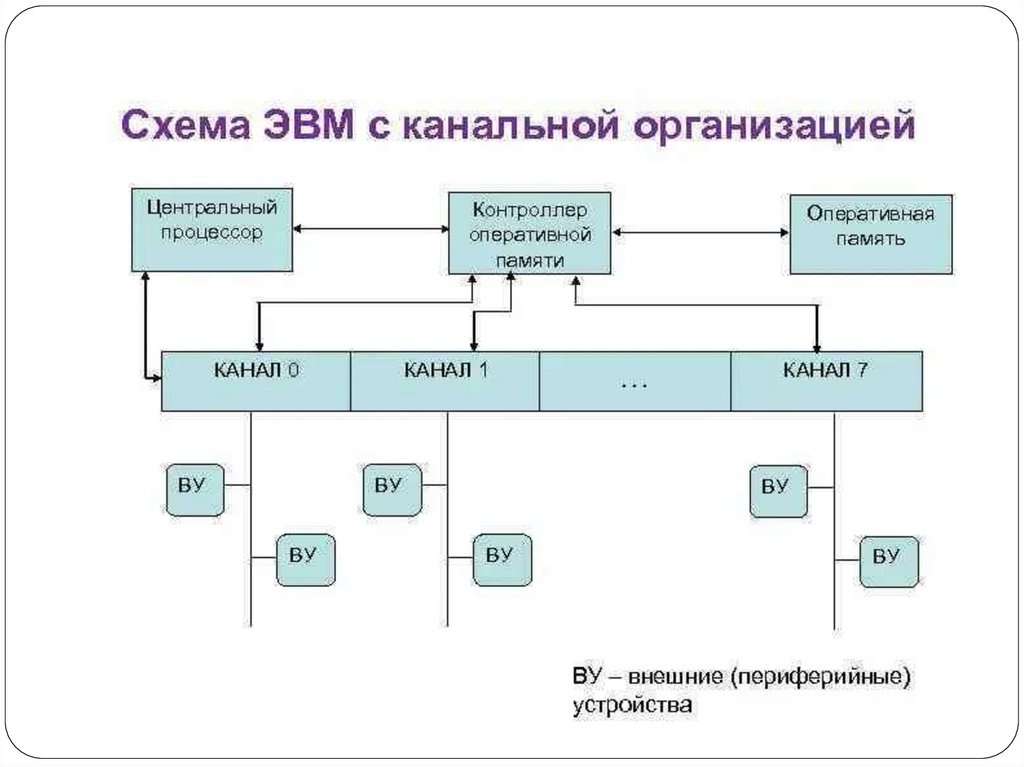

6.

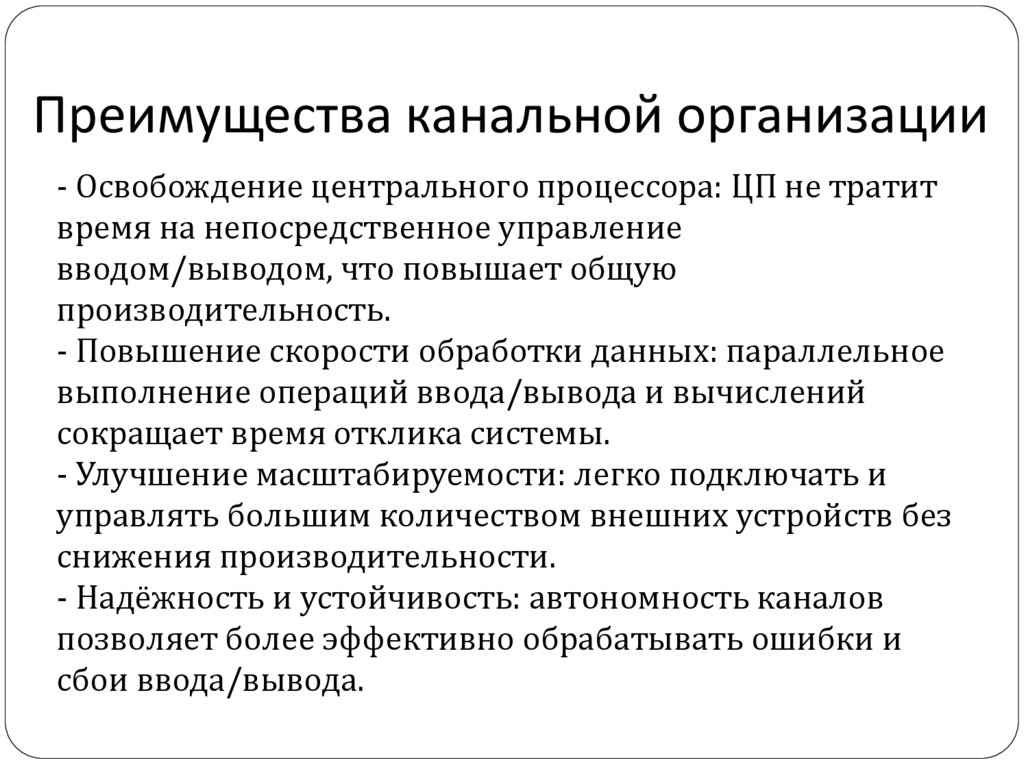

7. Преимущества канальной организации

- Освобождение центрального процессора: ЦП не тратит
время на непосредственное управление
вводом/выводом, что повышает общую
производительность.
- Повышение скорости обработки данных: параллельное
выполнение операций ввода/вывода и вычислений
сокращает время отклика системы.
- Улучшение масштабируемости: легко подключать и
управлять большим количеством внешних устройств без
снижения производительности.
- Надёжность и устойчивость: автономность каналов
позволяет более эффективно обрабатывать ошибки и
сбои ввода/вывода.

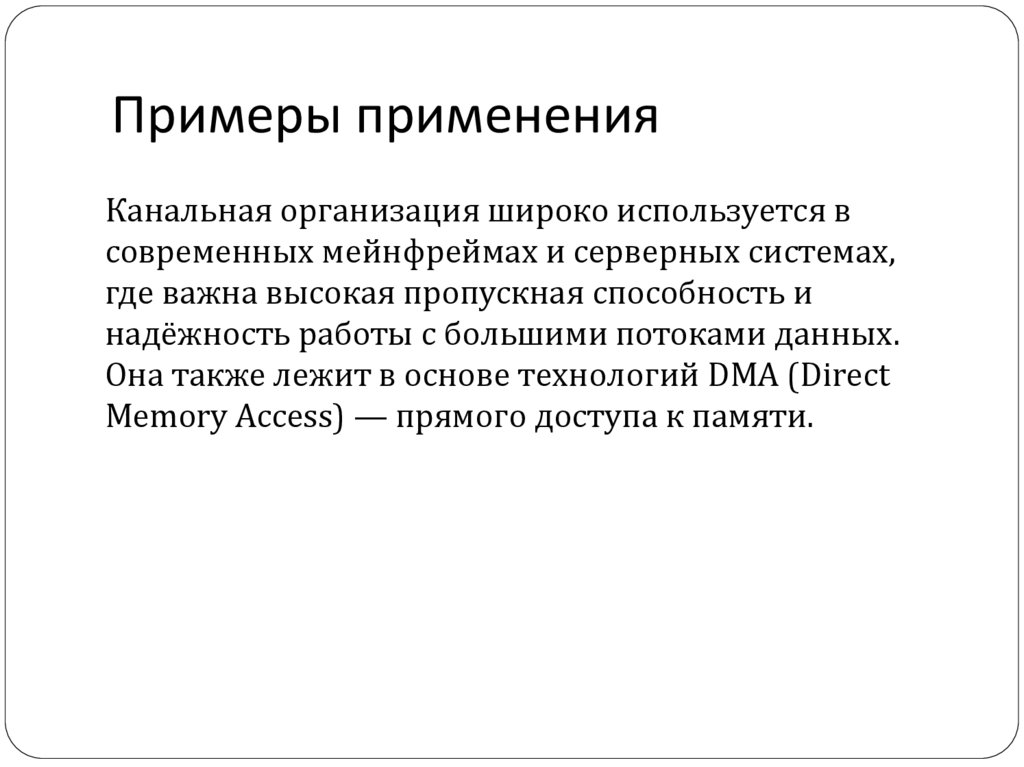

8. Примеры применения

Канальная организация широко используется в
современных мейнфреймах и серверных системах,
где важна высокая пропускная способность и
надёжность работы с большими потоками данных.
Она также лежит в основе технологий DMA (Direct
Memory Access) — прямого доступа к памяти.

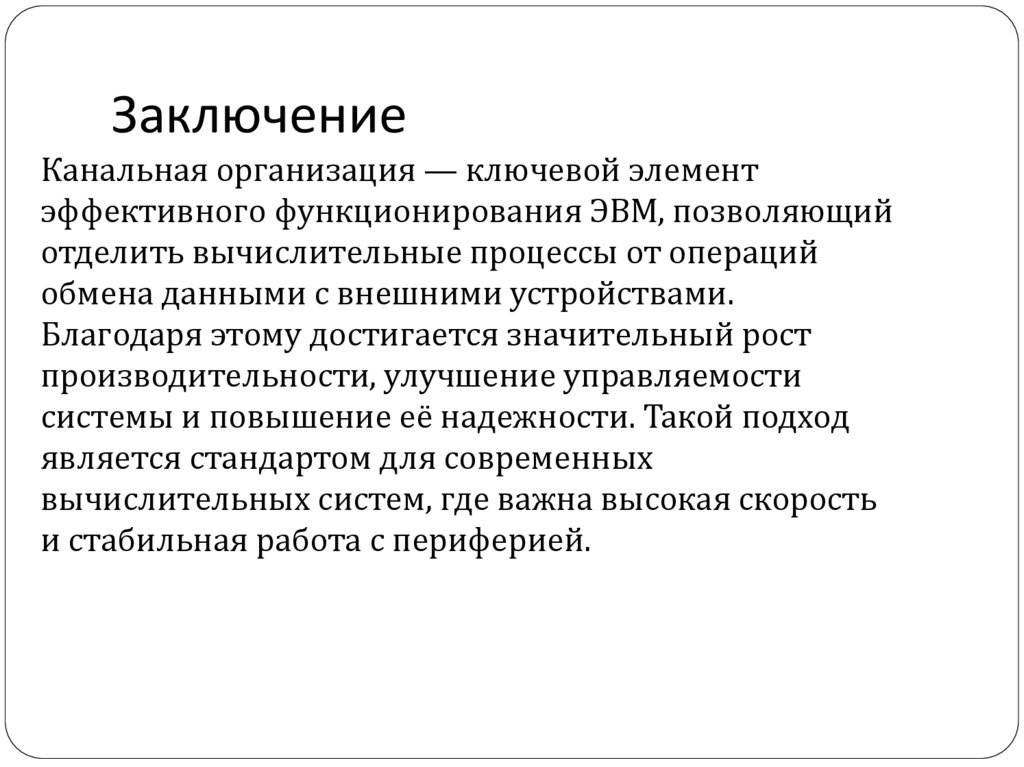

9. Заключение

Канальная организация — ключевой элемент
эффективного функционирования ЭВМ, позволяющий
отделить вычислительные процессы от операций
обмена данными с внешними устройствами.
Благодаря этому достигается значительный рост
производительности, улучшение управляемости
системы и повышение её надежности. Такой подход
является стандартом для современных
вычислительных систем, где важна высокая скорость
и стабильная работа с периферией.

10. Спасибо за внимание!
