Лекция 6.1 ИРИДИУМ огр

1.

2.

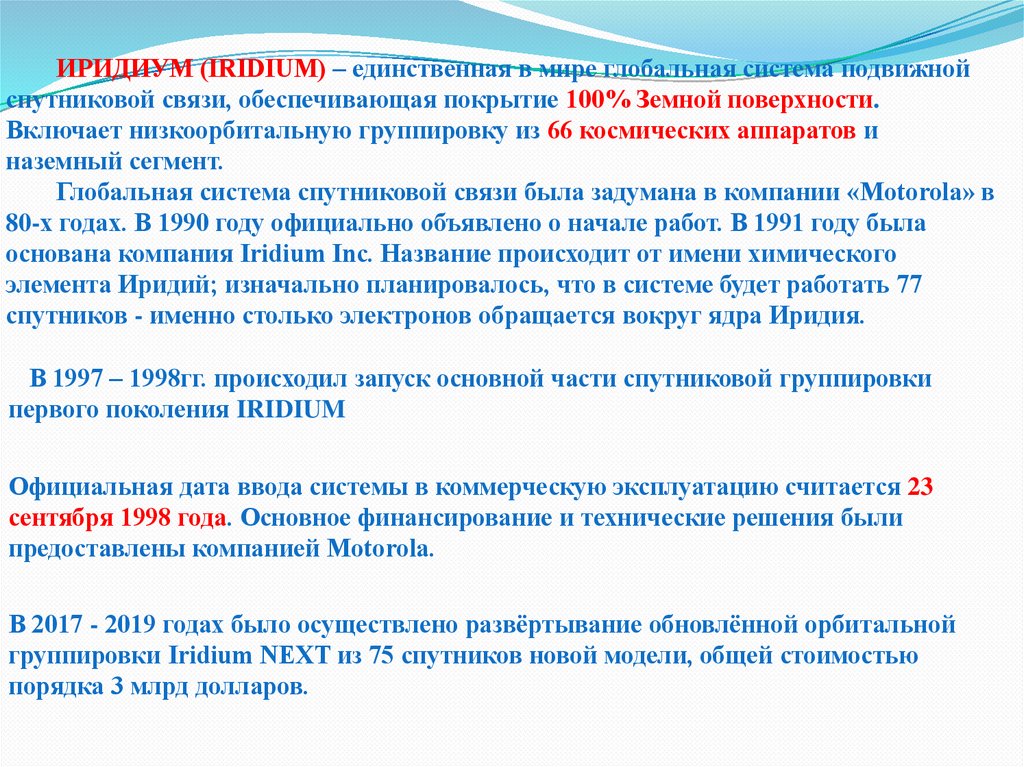

ИРИДИУМ (IRIDIUM) – единственная в мире глобальная система подвижной
спутниковой связи, обеспечивающая покрытие 100% Земной поверхности.
Включает низкоорбитальную группировку из 66 космических аппаратов и
наземный сегмент.
Глобальная система спутниковой связи была задумана в компании «Motorola» в
80-х годах. В 1990 году официально объявлено о начале работ. В 1991 году была
основана компания Iridium Inc. Название происходит от имени химического
элемента Иридий; изначально планировалось, что в системе будет работать 77
спутников - именно столько электронов обращается вокруг ядра Иридия.
В 1997 – 1998гг. происходил запуск основной части спутниковой группировки
первого поколения IRIDIUM
Официальная дата ввода системы в коммерческую эксплуатацию считается 23
сентября 1998 года. Основное финансирование и технические решения были
предоставлены компанией Motorola.
В 2017 - 2019 годах было осуществлено развёртывание обновлённой орбитальной
группировки Iridium NEXT из 75 спутников новой модели, общей стоимостью
порядка 3 млрд долларов.

3.

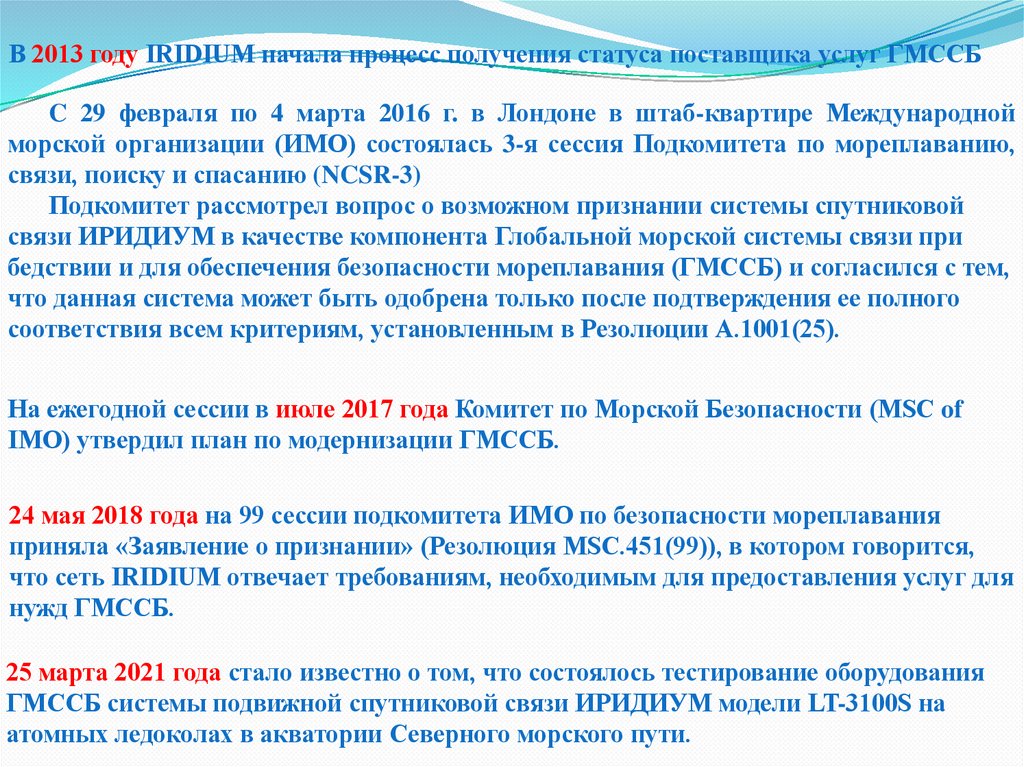

В 2013 году IRIDIUM начала процесс получения статуса поставщика услуг ГМССБ
C 29 февраля по 4 марта 2016 г. в Лондоне в штаб-квартире Международной
морской организации (ИМО) состоялась 3-я сессия Подкомитета по мореплаванию,
связи, поиску и спасанию (NCSR-3)
Подкомитет рассмотрел вопрос о возможном признании системы спутниковой
связи ИРИДИУМ в качестве компонента Глобальной морской системы связи при
бедствии и для обеспечения безопасности мореплавания (ГМССБ) и согласился с тем,
что данная система может быть одобрена только после подтверждения ее полного
соответствия всем критериям, установленным в Резолюции А.1001(25).
На ежегодной сессии в июле 2017 года Комитет по Морской Безопасности (MSC of
IMO) утвердил план по модернизации ГМССБ.
24 мая 2018 года на 99 сессии подкомитета ИМО по безопасности мореплавания
приняла «Заявление о признании» (Резолюция MSC.451(99)), в котором говорится,
что сеть IRIDIUM отвечает требованиям, необходимым для предоставления услуг для
нужд ГМССБ.
25 марта 2021 года стало известно о том, что состоялось тестирование оборудования
ГМССБ системы подвижной спутниковой связи ИРИДИУМ модели LT-3100S на
атомных ледоколах в акватории Северного морского пути.

4.

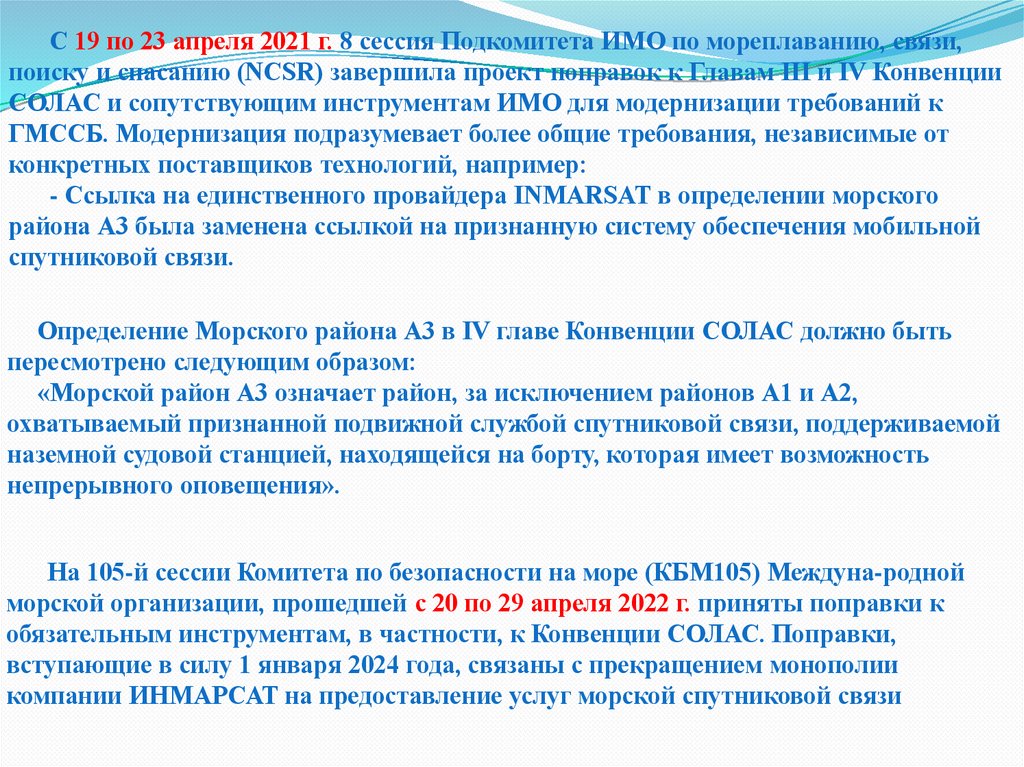

С 19 по 23 апреля 2021 г. 8 сессия Подкомитета ИМО по мореплаванию, связи,
поиску и спасанию (NCSR) завершила проект поправок к Главам III и IV Конвенции
СОЛАС и сопутствующим инструментам ИМО для модернизации требований к
ГМССБ. Модернизация подразумевает более общие требования, независимые от
конкретных поставщиков технологий, например:
- Ссылка на единственного провайдера INMARSAT в определении морского
района А3 была заменена ссылкой на признанную систему обеспечения мобильной
спутниковой связи.
Определение Морского района А3 в IV главе Конвенции СОЛАС должно быть
пересмотрено следующим образом:
«Морской район А3 означает район, за исключением районов А1 и А2,
охватываемый признанной подвижной службой спутниковой связи, поддерживаемой
наземной судовой станцией, находящейся на борту, которая имеет возможность
непрерывного оповещения».
На 105-й сессии Комитета по безопасности на море (КБМ105) Междуна-родной
морской организации, прошедшей с 20 по 29 апреля 2022 г. приняты поправки к
обязательным инструментам, в частности, к Конвенции СОЛАС. Поправки,
вступающие в силу 1 января 2024 года, связаны с прекращением монополии
компании ИНМАРСАТ на предоставление услуг морской спутниковой связи

5.

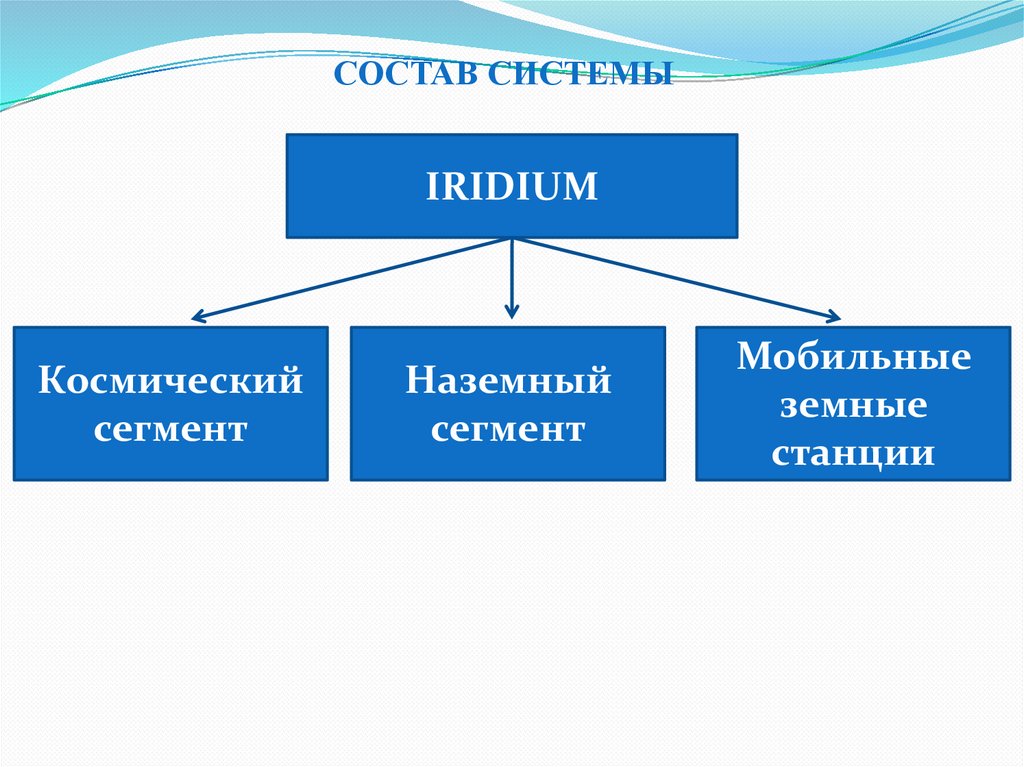

СОСТАВ СИСТЕМЫ
IRIDIUM
Космический
сегмент
Наземный
сегмент
Мобильные
земные
станции

6.

Космический сегмент
Всего построен 81 спутник, из которых 75 успешно запущены, 9 из запущенных
спутников являются запасными на орбите, а оставшиеся 6 на Земле, до своего
возможного запуска на запасную орбиту.
Орбитальная группировка – 66 спутников на низкой околоземной орбите (780 км)
в 6 приполярных орбитальных плоскостях с наклонением 86,5°. Спутники
совершают полный оборот вокруг Земли приблизительно за 100 мин со скоростью
порядка 27 088 км/ч. Одиннадцать спутников равномерно распределены в каждой
плоскости.

7.

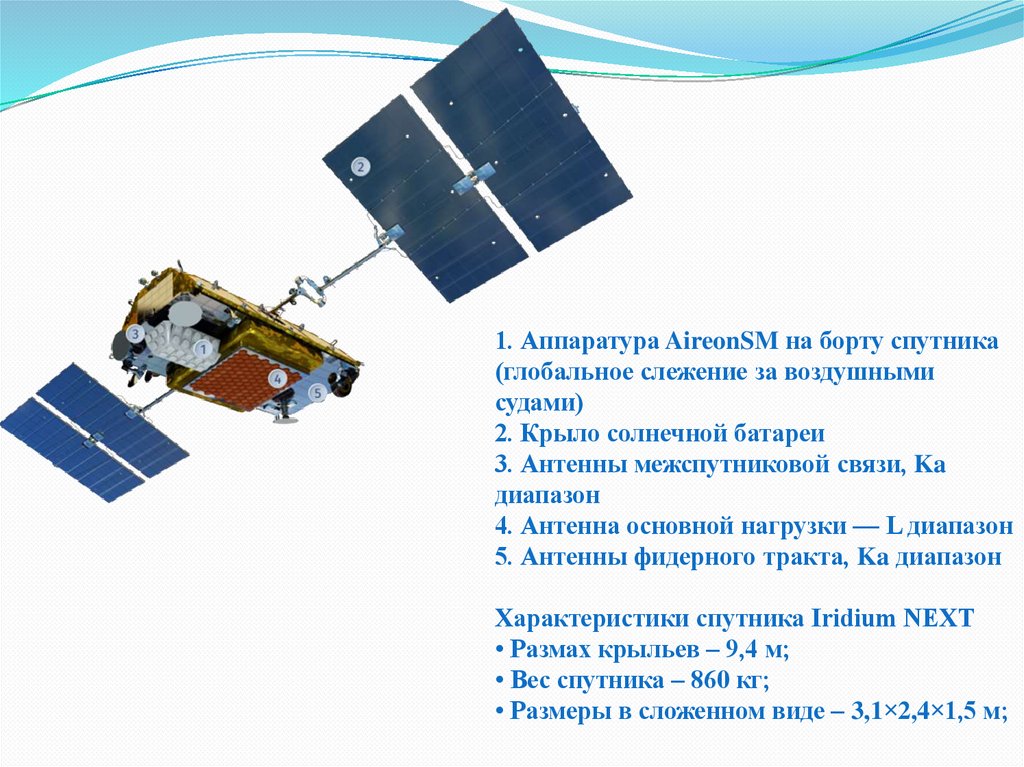

1. Аппаратура AireonSM на борту спутника
(глобальное слежение за воздушными
судами)
2. Крыло солнечной батареи
3. Антенны межспутниковой связи, Ka
диапазон
4. Антенна основной нагрузки — L диапазон
5. Антенны фидерного тракта, Ka диапазон
Характеристики спутника Iridium NEXT
• Размах крыльев – 9,4 м;
• Вес спутника – 860 кг;
• Размеры в сложенном виде – 3,1×2,4×1,5 м;

8.

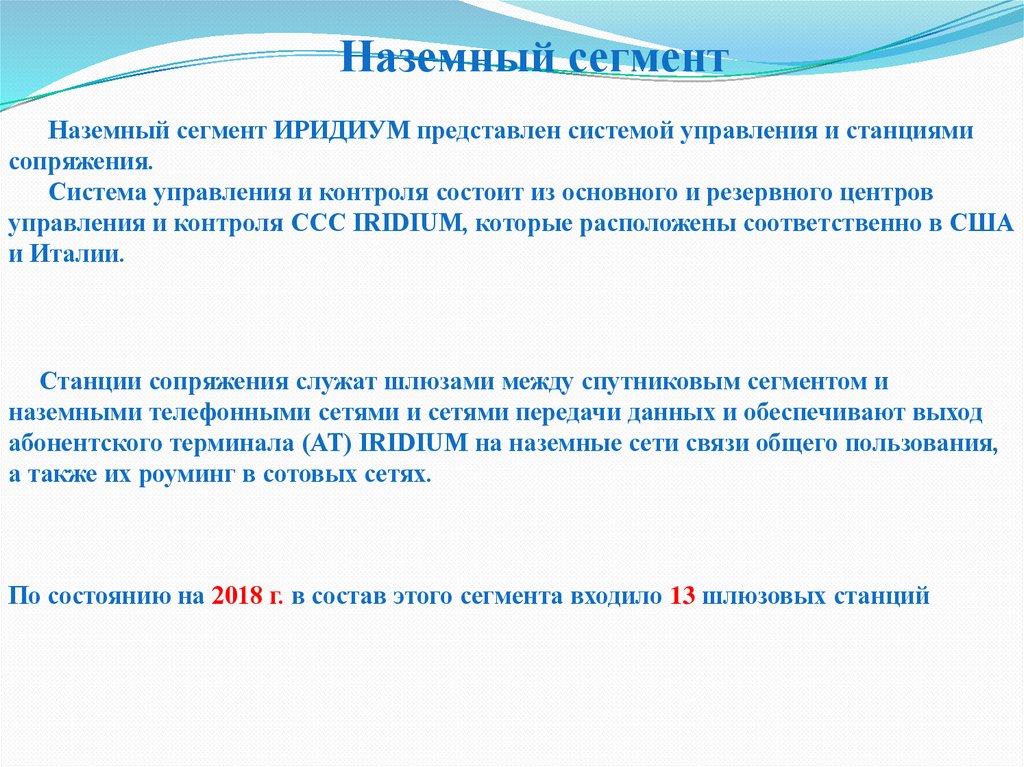

Наземный сегмент
Наземный сегмент ИРИДИУМ представлен системой управления и станциями
сопряжения.
Система управления и контроля состоит из основного и резервного центров
управления и контроля ССС IRIDIUM, которые расположены соответственно в США
и Италии.
Станции сопряжения служат шлюзами между спутниковым сегментом и
наземными телефонными сетями и сетями передачи данных и обеспечивают выход
абонентского терминала (АТ) IRIDIUM на наземные сети связи общего пользования,
а также их роуминг в сотовых сетях.
По состоянию на 2018 г. в состав этого сегмента входило 13 шлюзовых станций

9.

Мобильные земные станции
Абонентское оборудование ИРИДИУМ представляет собой законченные
спутниковые терминалы, поддерживающие передачу речевых сообщений и данных.
В качестве спутниковых терминалов могут выступать телефонные трубки,
персональные трекеры, автономные трекеры, трекеры для подвижных объектов,
терминалы для стационарных объектов.
Однако не все абонентские терминалы отвечают требованиям ГМССБ.
Решение Международной Морской Организации признать ИРИДИУМ вторым
спутниковым оператором в качестве провайдера услуг ГМССБ по-влекло за собой
создание терминала, который призван полностью удовле-творять принципам
ГМССБ, обеспечивая сервис в любой точке земного ша-ра.
Таким терминалом является оборудование, разработанное компанией «Lars
Thrane» - Iridium LT-3100S
