Презентация ООВМССГ 2.1

1.

Учреждение образования
«Белорусский государственный технологический
университет»
Военная кафедра
Дисциплина: Основы обеспечения войск
материальными средствами службы горючего.
Тема 2. Общее устройство и основы работы
объектов службы горючего воинских частей.
Занятие 2.1. Общее устройство и основы работы
объектов службы горючего воинских частей.
Преподаватель военной кафедры подполковник
Наумкина И.В.

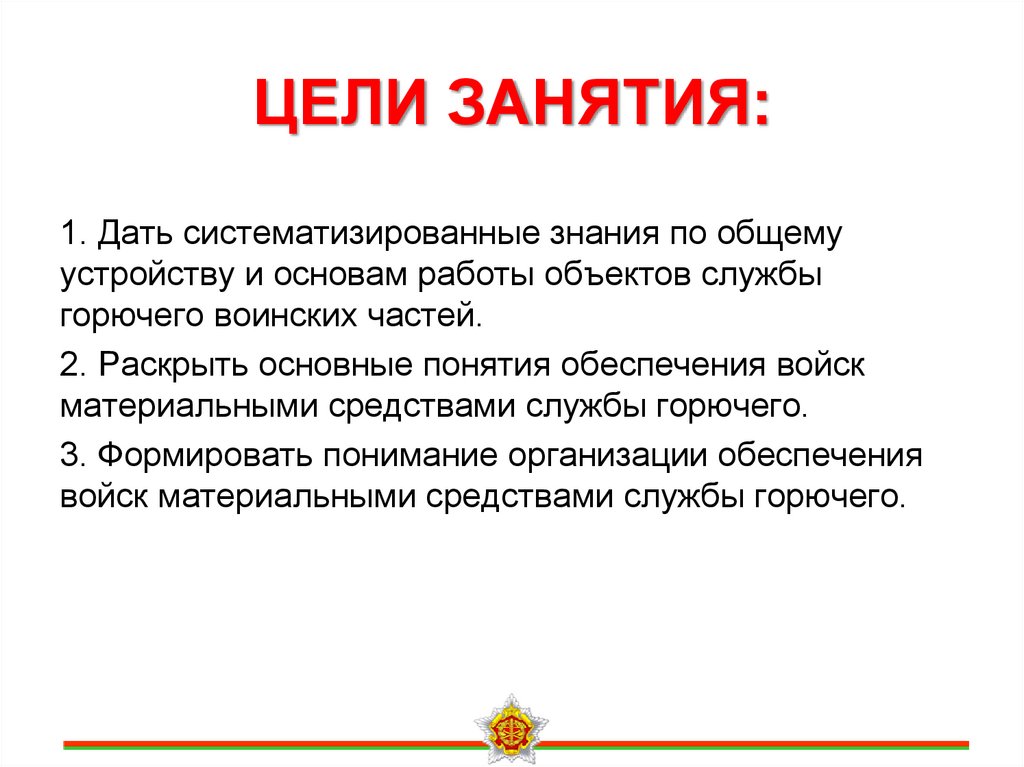

2. ЦЕЛИ ЗАНЯТИЯ:

1. Дать систематизированные знания по общему
устройству и основам работы объектов службы
горючего воинских частей.
2. Раскрыть основные понятия обеспечения войск
материальными средствами службы горючего.
3. Формировать понимание организации обеспечения
войск материальными средствами службы горючего.

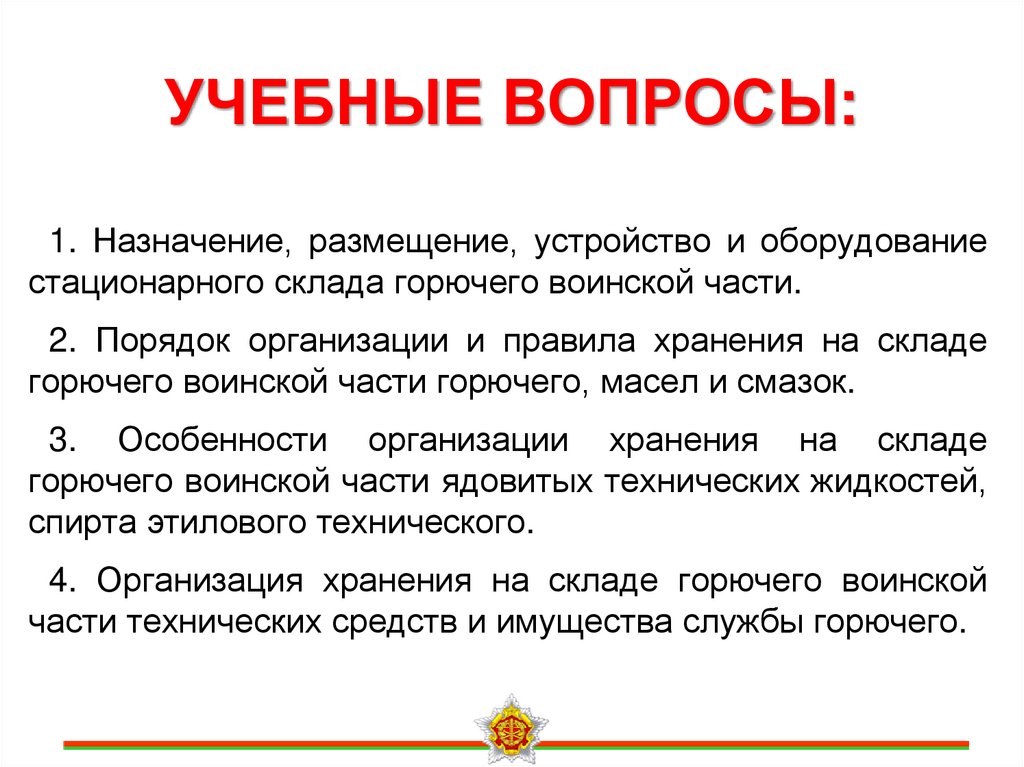

3. УЧЕБНЫЕ ВОПРОСЫ:

1. Назначение, размещение, устройство и оборудование
стационарного склада горючего воинской части.
2. Порядок организации и правила хранения на складе
горючего воинской части горючего, масел и смазок.
3. Особенности организации хранения на складе
горючего воинской части ядовитых технических жидкостей,
спирта этилового технического.
4. Организация хранения на складе горючего воинской
части технических средств и имущества службы горючего.

4.

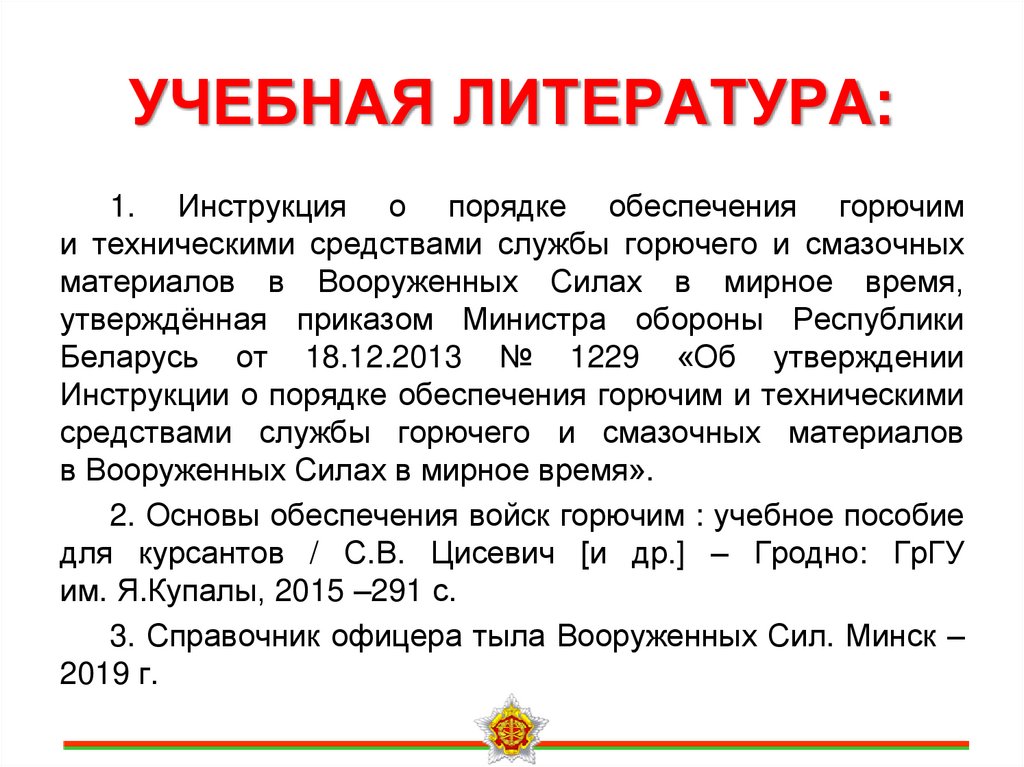

УЧЕБНАЯ ЛИТЕРАТУРА:
1. Инструкция о порядке обеспечения горючим
и техническими средствами службы горючего и смазочных
материалов в Вооруженных Силах в мирное время,
утверждённая приказом Министра обороны Республики
Беларусь от 18.12.2013 № 1229 «Об утверждении
Инструкции о порядке обеспечения горючим и техническими
средствами службы горючего и смазочных материалов
в Вооруженных Силах в мирное время».
2. Основы обеспечения войск горючим : учебное пособие
для курсантов / С.В. Цисевич [и др.] – Гродно: ГрГУ
им. Я.Купалы, 2015 –291 с.
3. Справочник офицера тыла Вооруженных Сил. Минск –
2019 г.

5.

ВВЕДЕНИЕ

6. Назначение, размещение, устройство и оборудование стационарного склада горючего воинской части

Первый учебный вопрос
НАЗНАЧЕНИЕ, РАЗМЕЩЕНИЕ,
УСТРОЙСТВО И ОБОРУДОВАНИЕ
СТАЦИОНАРНОГО СКЛАДА ГОРЮЧЕГО
ВОИНСКОЙ ЧАСТИ

7.

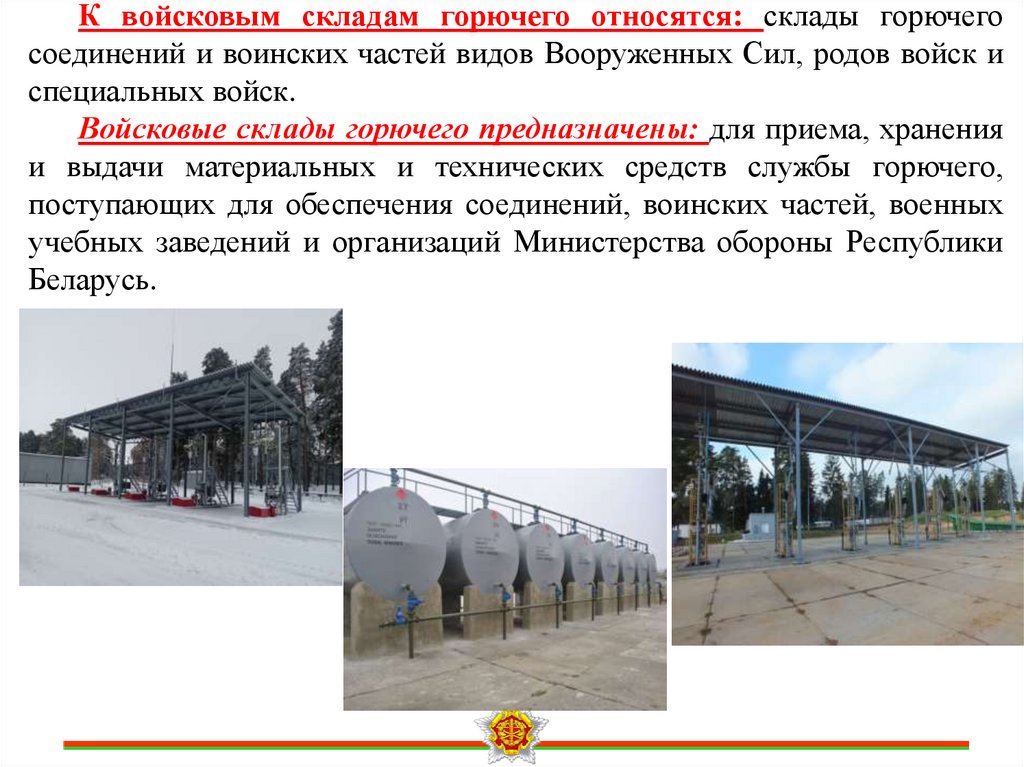

К войсковым складам горючего относятся: склады горючего
соединений и воинских частей видов Вооруженных Сил, родов войск и
специальных войск.
Войсковые склады горючего предназначены: для приема, хранения
и выдачи материальных и технических средств службы горючего,
поступающих для обеспечения соединений, воинских частей, военных
учебных заведений и организаций Министерства обороны Республики
Беларусь.

8.

Склад горючего соединения предназначен для:
- получения материальных и технических средств службы
горючего в транспорт соединения на базах горючего
Министерства обороны;
- содержания установленных запасов материальных и
технических средств службы горючего;
- выдачи материальных и технических средств службы
горючего воинским частям и отдельным подразделениям
соединения;
- развертывания полевых заправочных пунктов для заправки
техники соединения в полевых условиях;
- получения материальных и технических средств службы
горючего;
- выдачи горючего, масел, смазок и специальных жидкостей
в подразделения и на заправочные пункты воинской части;
содержания
установленных
запасов
материальных
и технических средств службы горючего

9.

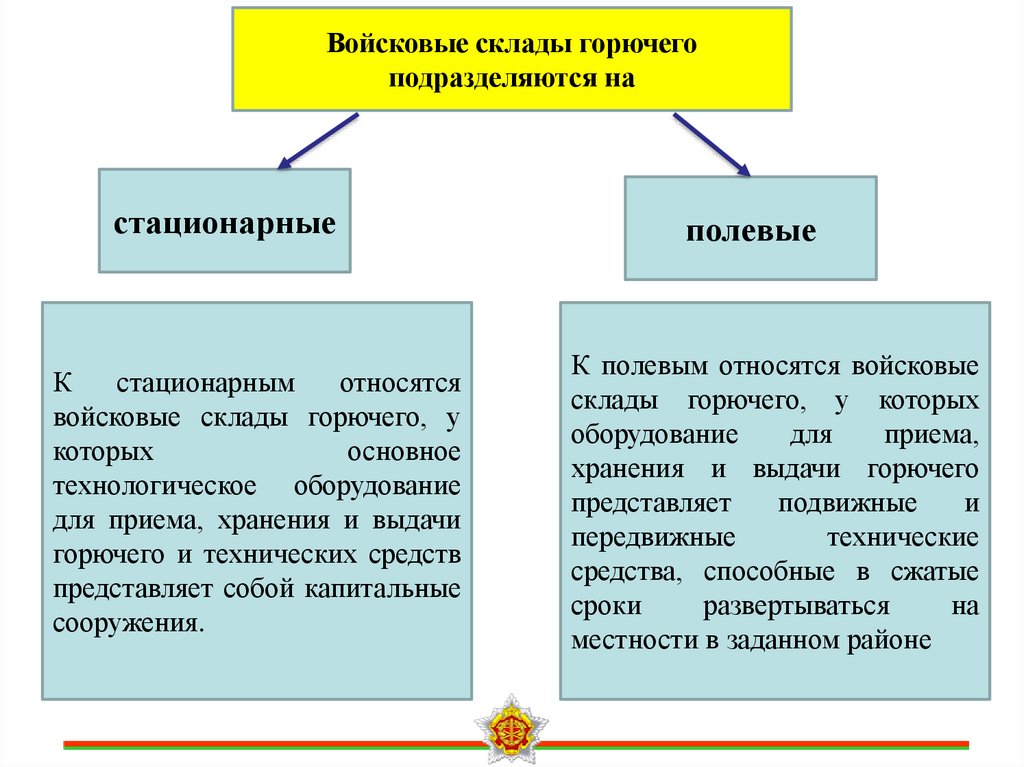

Войсковые склады горючего
подразделяются на
стационарные
К
стационарным
относятся
войсковые склады горючего, у
которых
основное
технологическое оборудование
для приема, хранения и выдачи
горючего и технических средств
представляет собой капитальные
сооружения.

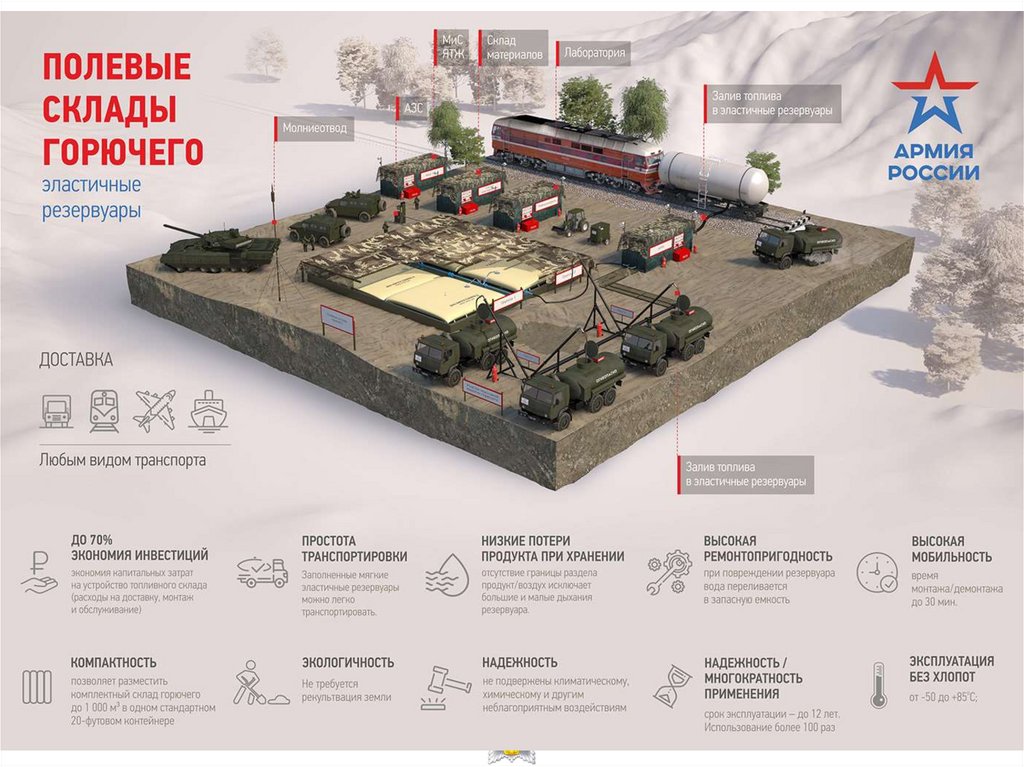

полевые
К полевым относятся войсковые
склады горючего, у которых
оборудование
для
приема,
хранения и выдачи горючего
представляет
подвижные
и
передвижные
технические
средства, способные в сжатые
сроки
развертываться
на
местности в заданном районе

10.

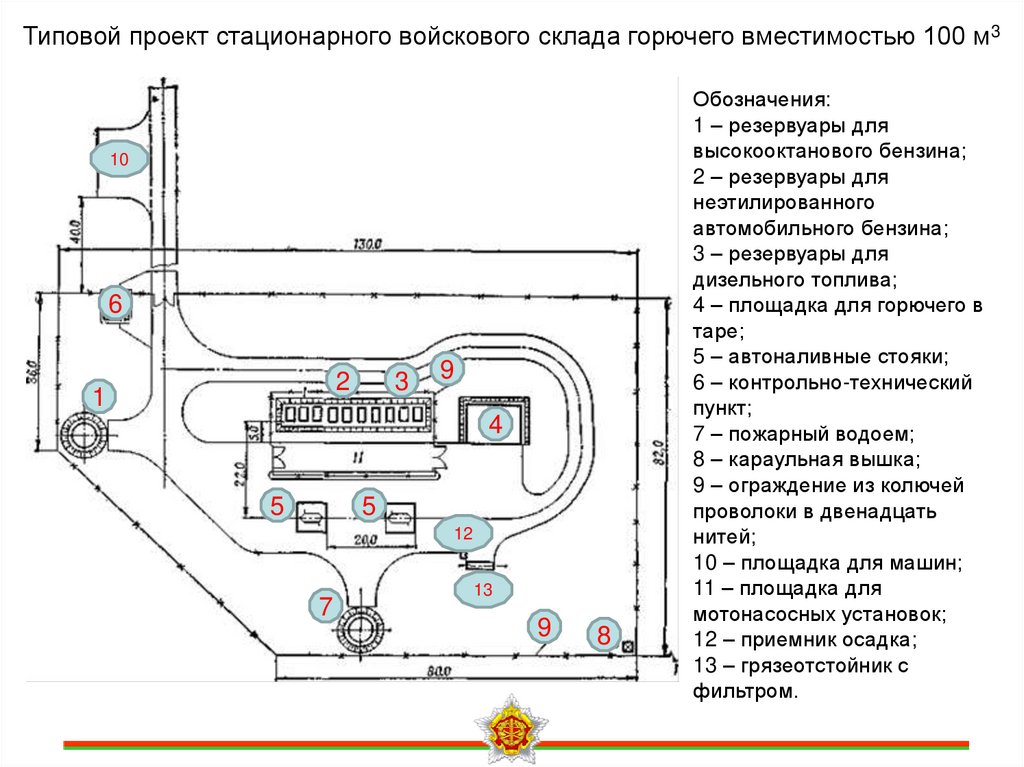

Типовой проект стационарного войскового склада горючего вместимостью 100 м3
10
6
2
1
3
9
4
5
5
12
7
13
9
8
Обозначения:
1 – резервуары для
высокооктанового бензина;
2 – резервуары для
неэтилированного
автомобильного бензина;
3 – резервуары для
дизельного топлива;
4 – площадка для горючего в
таре;
5 – автоналивные стояки;
6 – контрольно-технический
пункт;
7 – пожарный водоем;
8 – караульная вышка;
9 – ограждение из колючей
проволоки в двенадцать
нитей;
10 – площадка для машин;
11 – площадка для
мотонасосных установок;
12 – приемник осадка;
13 – грязеотстойник с
фильтром.

11.

12.

13.

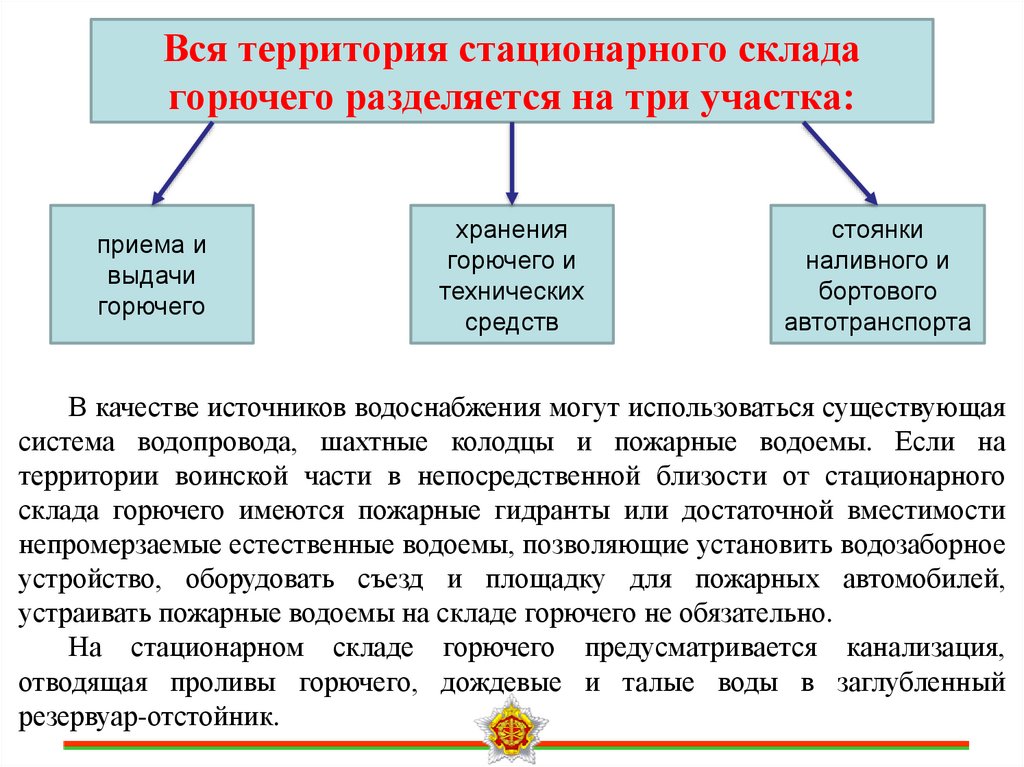

Вся территория стационарного склада
горючего разделяется на три участка:
приема и
выдачи
горючего
хранения
горючего и
технических
средств
стоянки
наливного и
бортового
автотранспорта
В качестве источников водоснабжения могут использоваться существующая
система водопровода, шахтные колодцы и пожарные водоемы. Если на
территории воинской части в непосредственной близости от стационарного
склада горючего имеются пожарные гидранты или достаточной вместимости
непромерзаемые естественные водоемы, позволяющие установить водозаборное
устройство, оборудовать съезд и площадку для пожарных автомобилей,
устраивать пожарные водоемы на складе горючего не обязательно.
На стационарном складе горючего предусматривается канализация,
отводящая проливы горючего, дождевые и талые воды в заглубленный
резервуар-отстойник.

14.

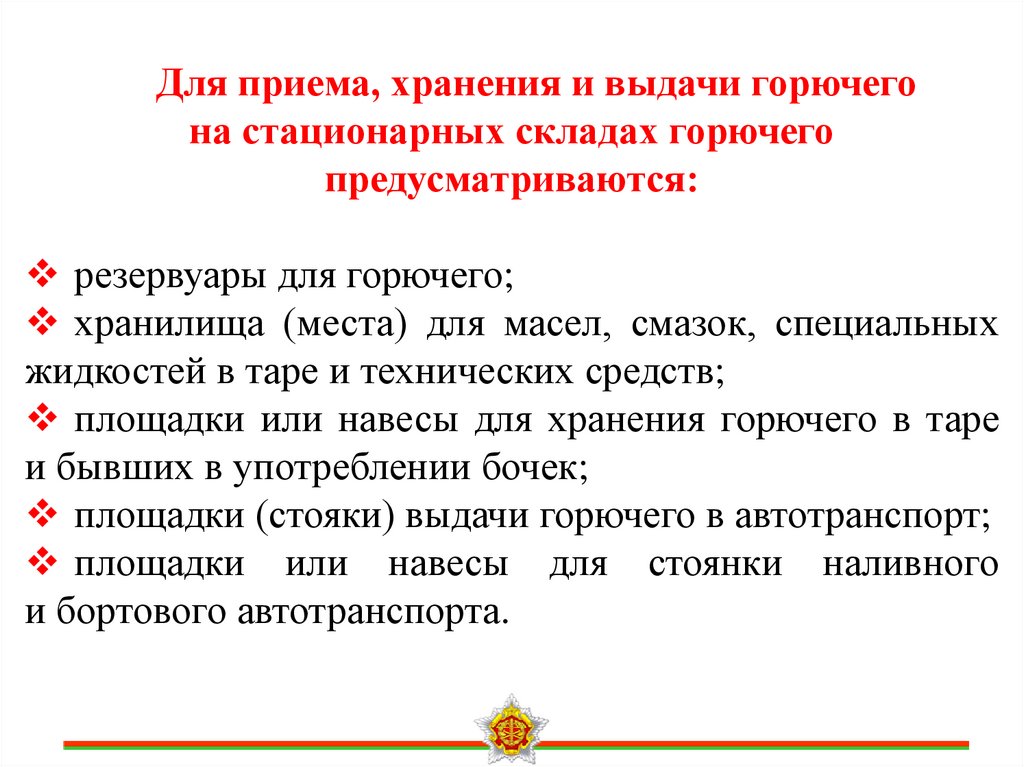

Для приема, хранения и выдачи горючего
на стационарных складах горючего
предусматриваются:
резервуары для горючего;
хранилища (места) для масел, смазок, специальных
жидкостей в таре и технических средств;
площадки или навесы для хранения горючего в таре
и бывших в употреблении бочек;
площадки (стояки) выдачи горючего в автотранспорт;
площадки или навесы для стоянки наливного
и бортового автотранспорта.

15.

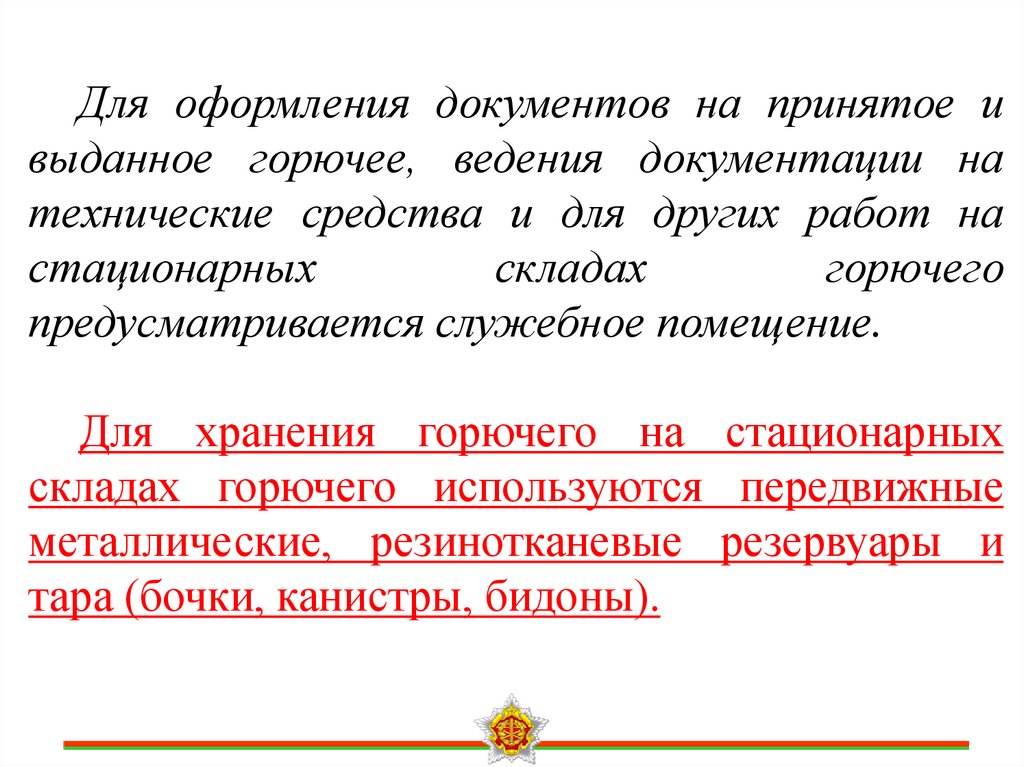

Для оформления документов на принятое и
выданное горючее, ведения документации на
технические средства и для других работ на
стационарных
складах
горючего
предусматривается служебное помещение.
Для хранения горючего на стационарных
складах горючего используются передвижные
металлические, резинотканевые резервуары и
тара (бочки, канистры, бидоны).

16.

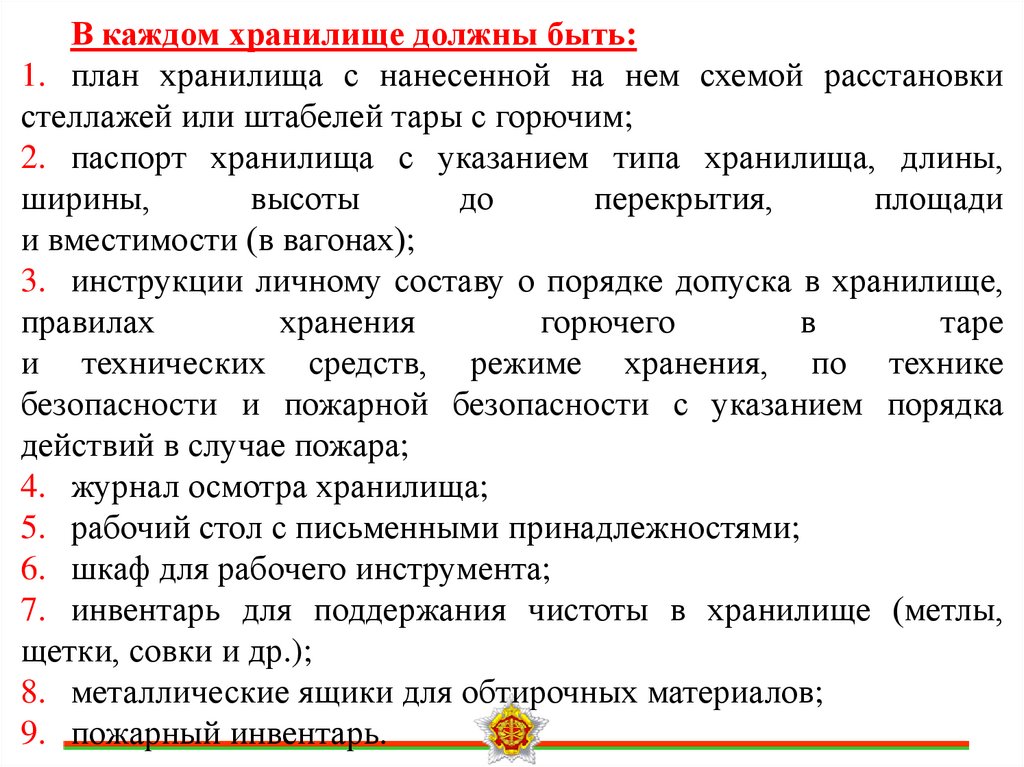

В каждом хранилище должны быть:
1. план хранилища с нанесенной на нем схемой расстановки
стеллажей или штабелей тары с горючим;
2. паспорт хранилища с указанием типа хранилища, длины,
ширины,
высоты
до
перекрытия,
площади
и вместимости (в вагонах);
3. инструкции личному составу о порядке допуска в хранилище,
правилах
хранения
горючего
в
таре
и технических средств, режиме хранения, по технике
безопасности и пожарной безопасности с указанием порядка
действий в случае пожара;
4. журнал осмотра хранилища;
5. рабочий стол с письменными принадлежностями;
6. шкаф для рабочего инструмента;
7. инвентарь для поддержания чистоты в хранилище (метлы,
щетки, совки и др.);
8. металлические ящики для обтирочных материалов;
9. пожарный инвентарь.

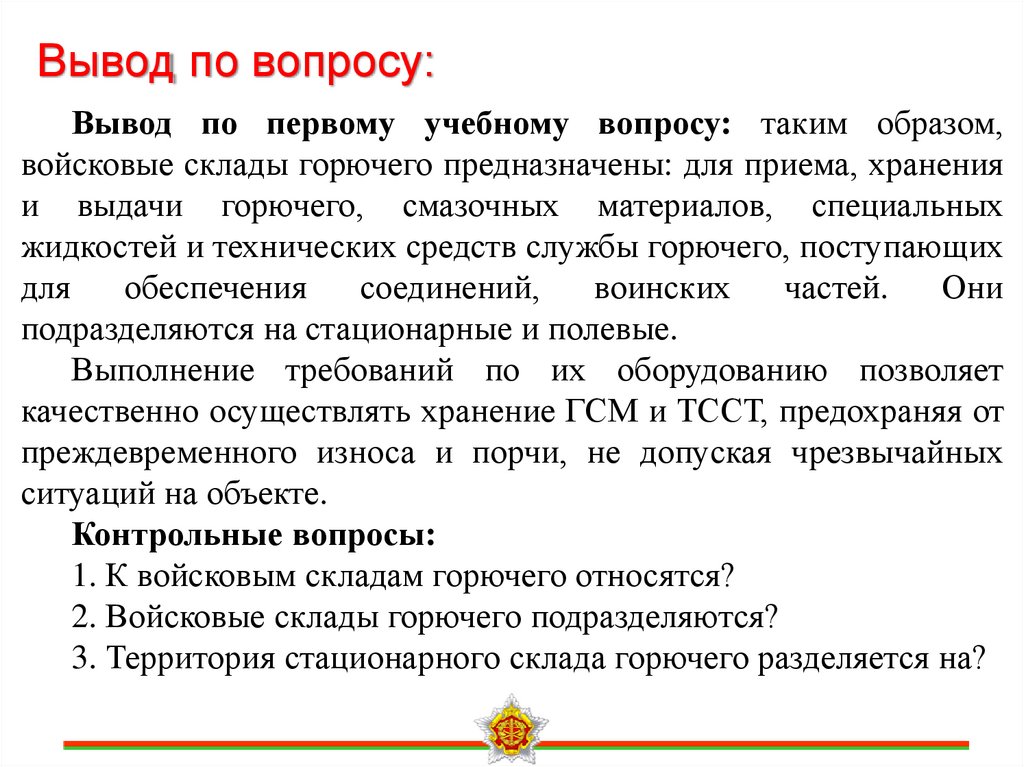

17. Вывод по вопросу:

Вывод по первому учебному вопросу: таким образом,
войсковые склады горючего предназначены: для приема, хранения
и выдачи горючего, смазочных материалов, специальных
жидкостей и технических средств службы горючего, поступающих
для
обеспечения
соединений,
воинских
частей.
Они
подразделяются на стационарные и полевые.
Выполнение требований по их оборудованию позволяет
качественно осуществлять хранение ГСМ и ТССТ, предохраняя от
преждевременного износа и порчи, не допуская чрезвычайных
ситуаций на объекте.
Контрольные вопросы:
1. К войсковым складам горючего относятся?
2. Войсковые склады горючего подразделяются?
3. Территория стационарного склада горючего разделяется на?

18. Порядок организации и правила хранения на складе горючего воинской части горючего, масел и смазок

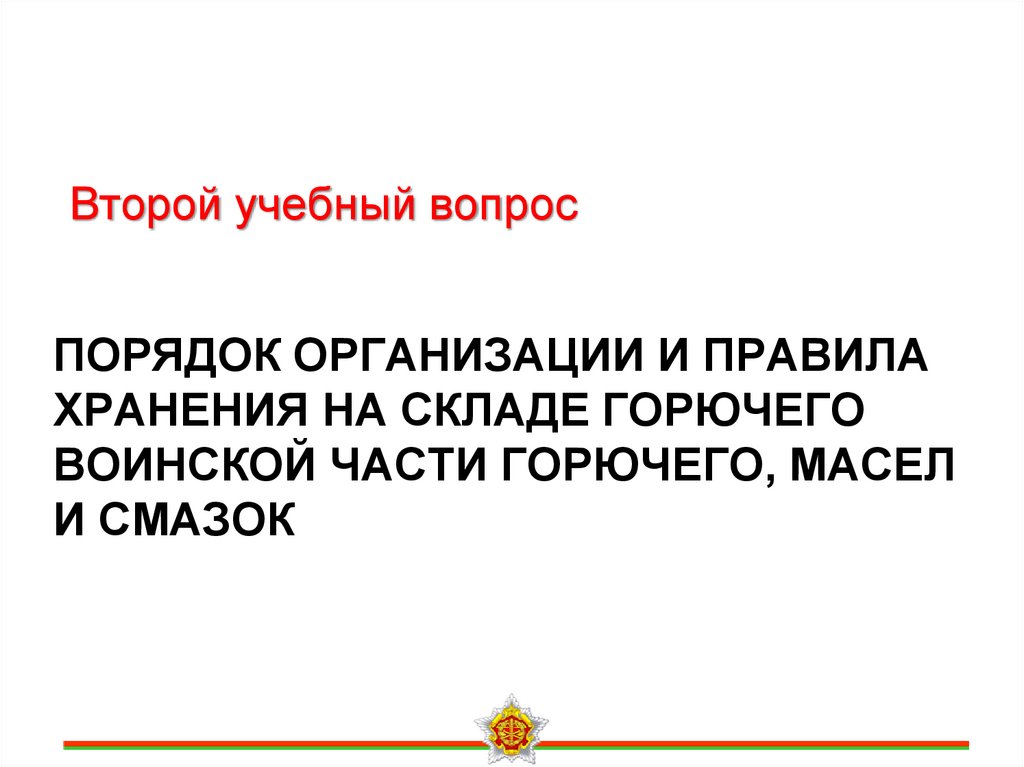

Второй учебный вопрос
ПОРЯДОК ОРГАНИЗАЦИИ И ПРАВИЛА
ХРАНЕНИЯ НА СКЛАДЕ ГОРЮЧЕГО
ВОИНСКОЙ ЧАСТИ ГОРЮЧЕГО, МАСЕЛ
И СМАЗОК

19.

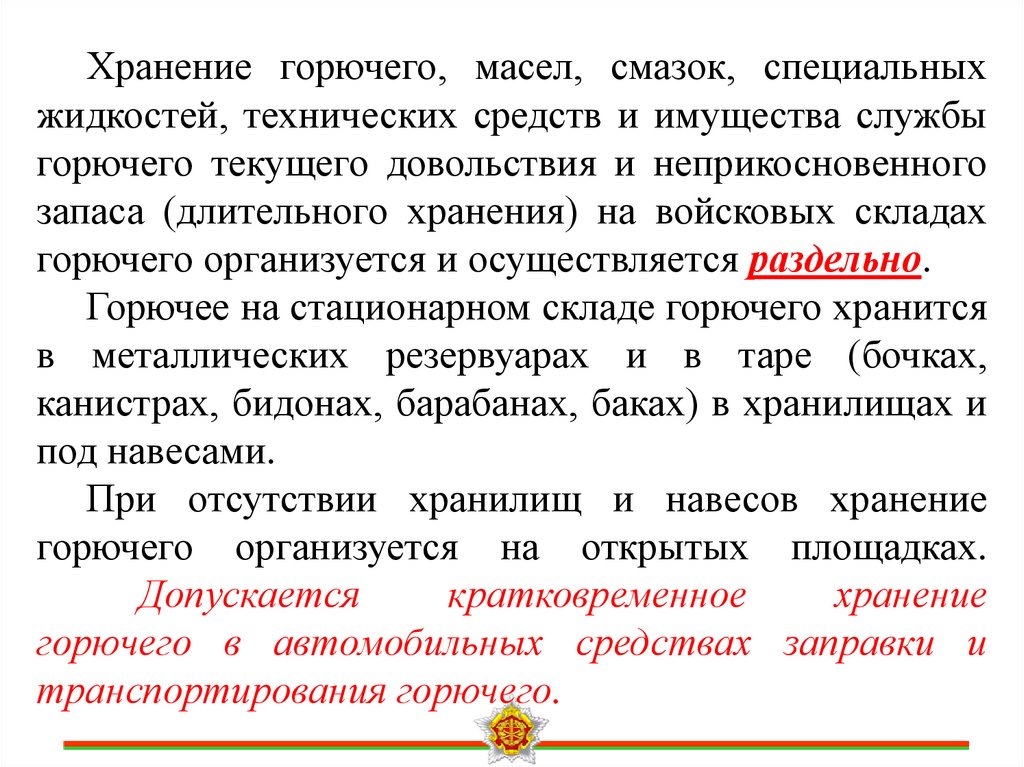

Хранение горючего, масел, смазок, специальных
жидкостей, технических средств и имущества службы
горючего текущего довольствия и неприкосновенного
запаса (длительного хранения) на войсковых складах
горючего организуется и осуществляется раздельно.
Горючее на стационарном складе горючего хранится
в металлических резервуарах и в таре (бочках,
канистрах, бидонах, барабанах, баках) в хранилищах и
под навесами.
При отсутствии хранилищ и навесов хранение
горючего организуется на открытых площадках.
Допускается
кратковременное
хранение
горючего в автомобильных средствах заправки и
транспортирования горючего.

20.

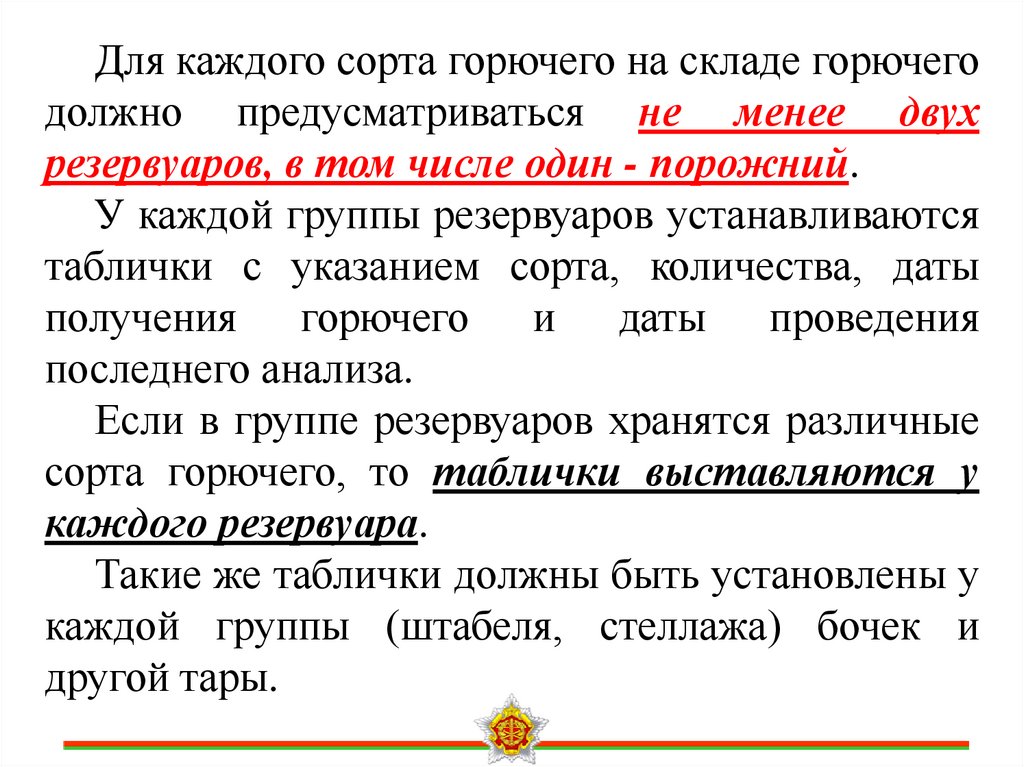

Для каждого сорта горючего на складе горючего
должно предусматриваться не менее двух
резервуаров, в том числе один - порожний.
У каждой группы резервуаров устанавливаются
таблички с указанием сорта, количества, даты
получения горючего и даты проведения
последнего анализа.
Если в группе резервуаров хранятся различные
сорта горючего, то таблички выставляются у
каждого резервуара.
Такие же таблички должны быть установлены у
каждой группы (штабеля, стеллажа) бочек и
другой тары.

21.

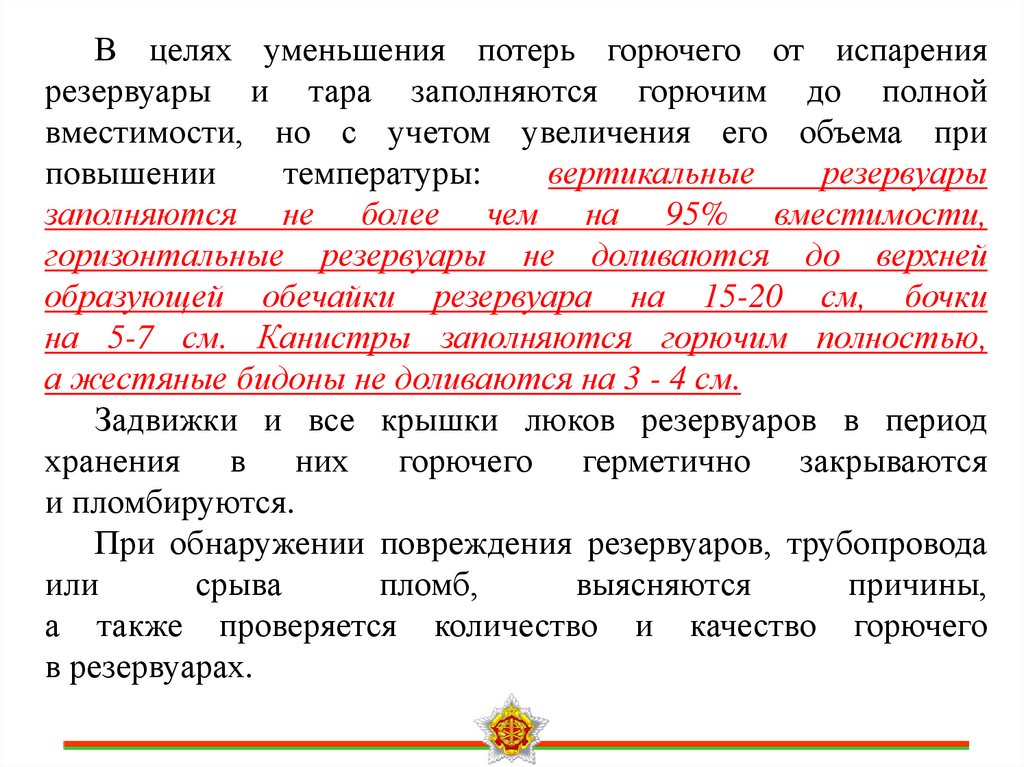

В целях уменьшения потерь горючего от испарения
резервуары и тара заполняются горючим до полной
вместимости, но с учетом увеличения его объема при
повышении
температуры:
вертикальные
резервуары
заполняются не более чем на 95% вместимости,
горизонтальные резервуары не доливаются до верхней
образующей обечайки резервуара на 15-20 см, бочки
на 5-7 см. Канистры заполняются горючим полностью,
а жестяные бидоны не доливаются на 3 - 4 см.
Задвижки и все крышки люков резервуаров в период
хранения в них горючего герметично закрываются
и пломбируются.
При обнаружении повреждения резервуаров, трубопровода
или
срыва
пломб,
выясняются
причины,
а также проверяется количество и качество горючего
в резервуарах.

22.

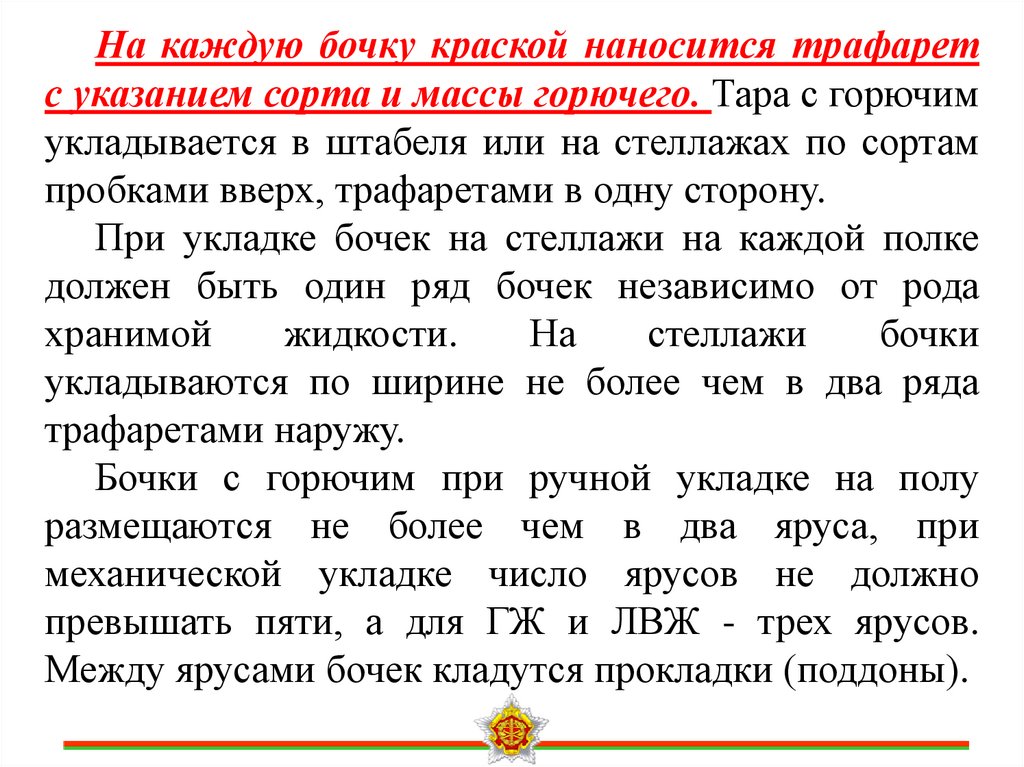

На каждую бочку краской наносится трафарет
с указанием сорта и массы горючего. Тара с горючим
укладывается в штабеля или на стеллажах по сортам
пробками вверх, трафаретами в одну сторону.
При укладке бочек на стеллажи на каждой полке
должен быть один ряд бочек независимо от рода
хранимой
жидкости.
На
стеллажи
бочки
укладываются по ширине не более чем в два ряда
трафаретами наружу.
Бочки с горючим при ручной укладке на полу
размещаются не более чем в два яруса, при
механической укладке число ярусов не должно
превышать пяти, а для ГЖ и ЛВЖ - трех ярусов.
Между ярусами бочек кладутся прокладки (поддоны).

23.

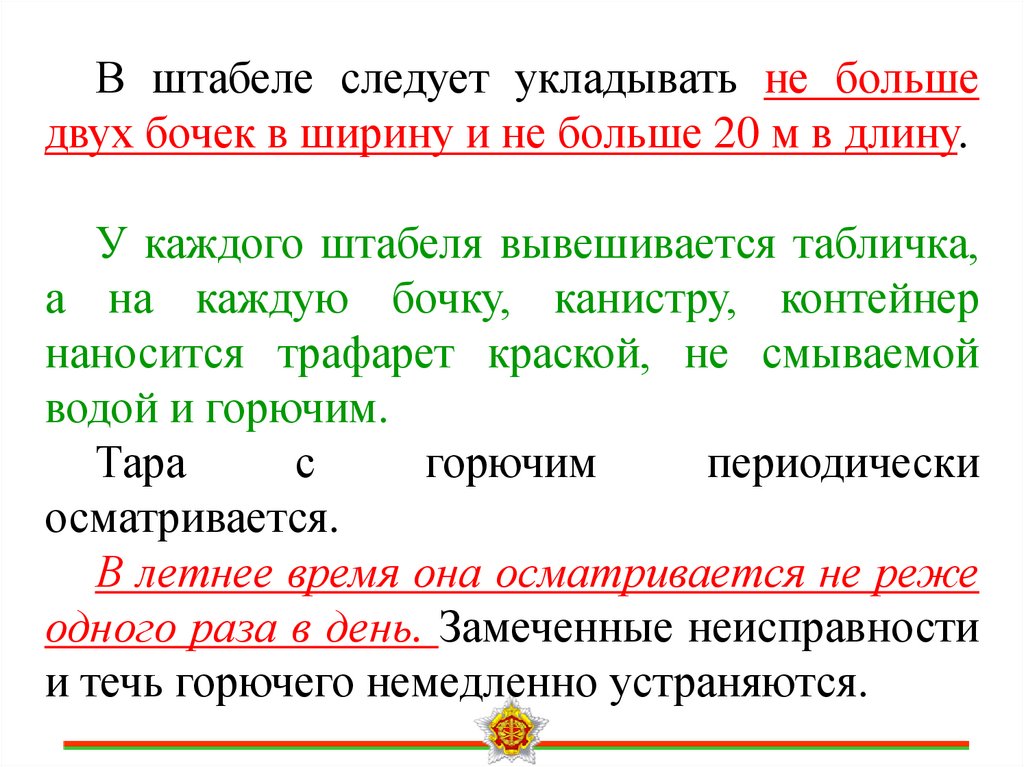

В штабеле следует укладывать не больше
двух бочек в ширину и не больше 20 м в длину.
У каждого штабеля вывешивается табличка,
а на каждую бочку, канистру, контейнер
наносится трафарет краской, не смываемой
водой и горючим.
Тара
с
горючим
периодически
осматривается.
В летнее время она осматривается не реже
одного раза в день. Замеченные неисправности
и течь горючего немедленно устраняются.

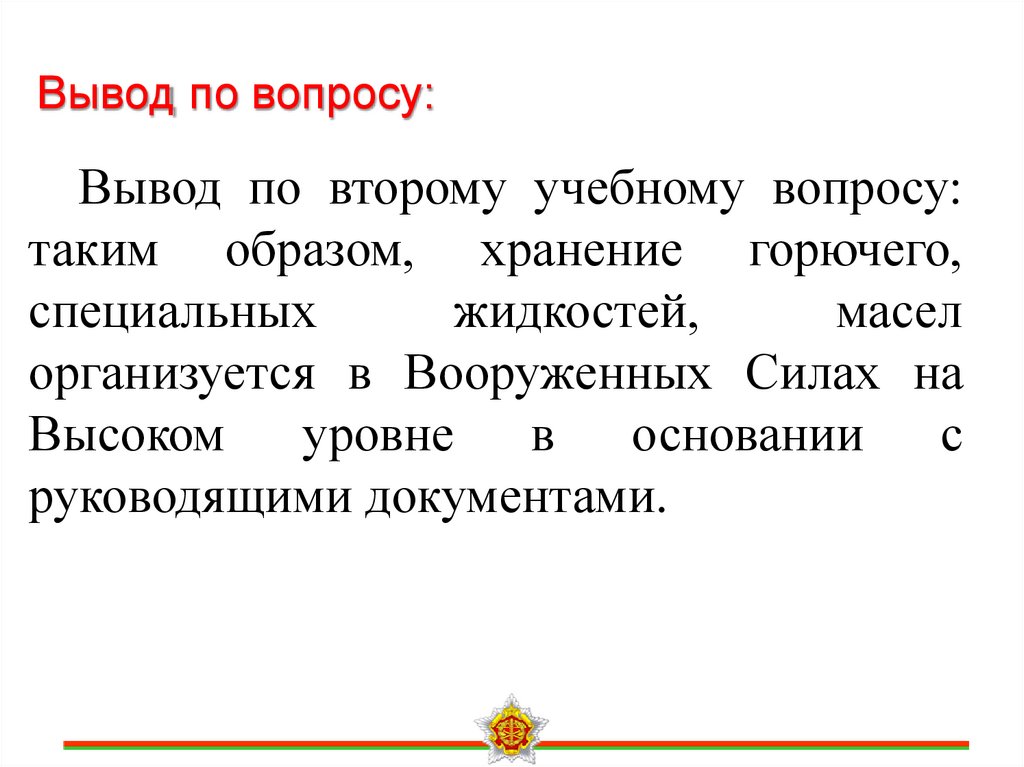

24. Вывод по вопросу:

Вывод по второму учебному вопросу:
таким образом, хранение горючего,
специальных
жидкостей,
масел
организуется в Вооруженных Силах на
Высоком уровне в основании с
руководящими документами.

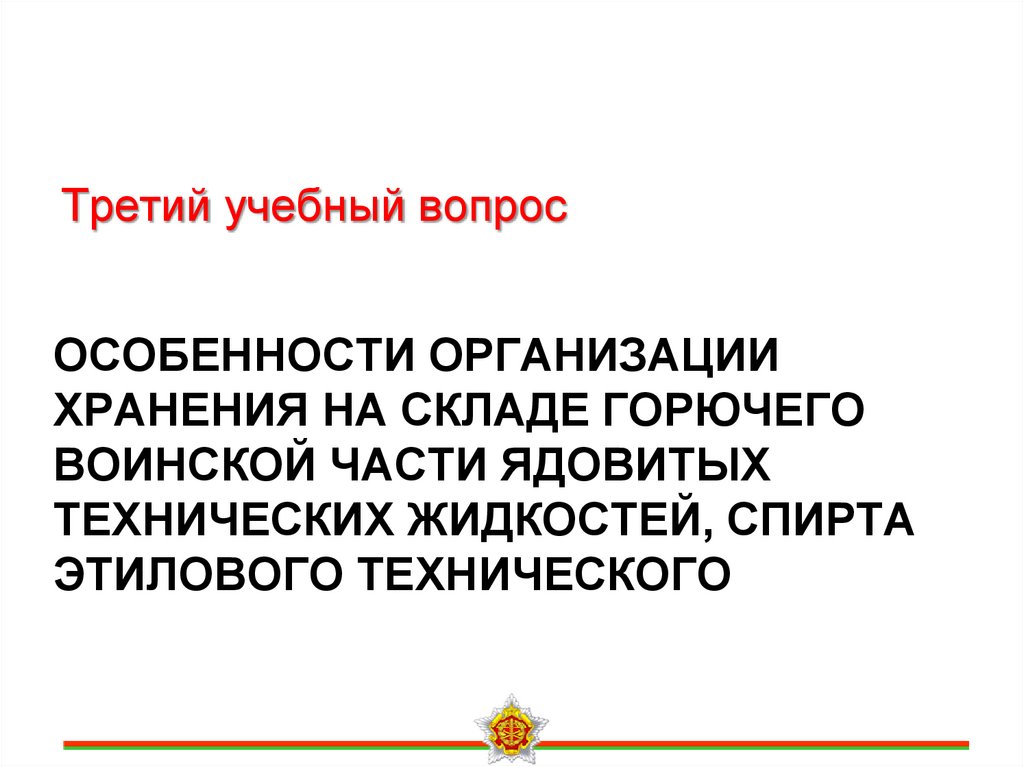

25. Особенности организации хранения на складе горючего воинской части ядовитых технических жидкостей, спирта этилового

Третий учебный вопрос
ОСОБЕННОСТИ ОРГАНИЗАЦИИ
ХРАНЕНИЯ НА СКЛАДЕ ГОРЮЧЕГО
ВОИНСКОЙ ЧАСТИ ЯДОВИТЫХ
ТЕХНИЧЕСКИХ ЖИДКОСТЕЙ, СПИРТА
ЭТИЛОВОГО ТЕХНИЧЕСКОГО

26.

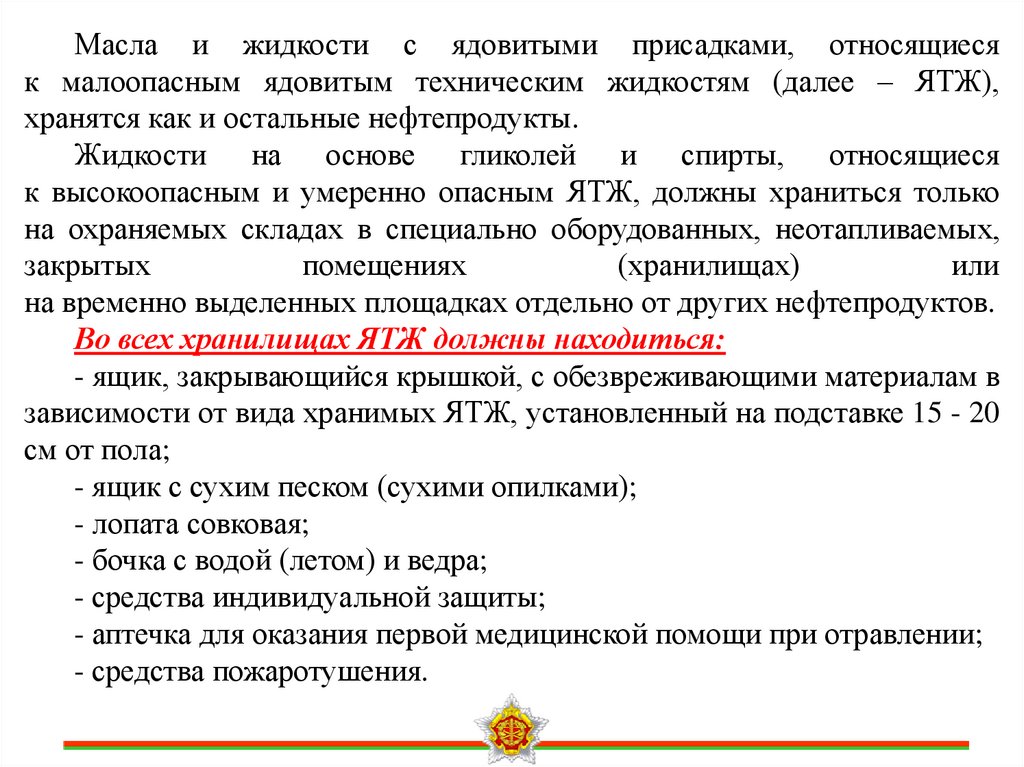

Масла и жидкости с ядовитыми присадками, относящиеся
к малоопасным ядовитым техническим жидкостям (далее – ЯТЖ),
хранятся как и остальные нефтепродукты.
Жидкости на основе гликолей и спирты, относящиеся
к высокоопасным и умеренно опасным ЯТЖ, должны храниться только
на охраняемых складах в специально оборудованных, неотапливаемых,
закрытых
помещениях
(хранилищах)
или
на временно выделенных площадках отдельно от других нефтепродуктов.
Во всех хранилищах ЯТЖ должны находиться:
- ящик, закрывающийся крышкой, с обезвреживающими материалам в
зависимости от вида хранимых ЯТЖ, установленный на подставке 15 - 20
см от пола;
- ящик с сухим песком (сухими опилками);
- лопата совковая;
- бочка с водой (летом) и ведра;
- средства индивидуальной защиты;
- аптечка для оказания первой медицинской помощи при отравлении;
- средства пожаротушения.

27.

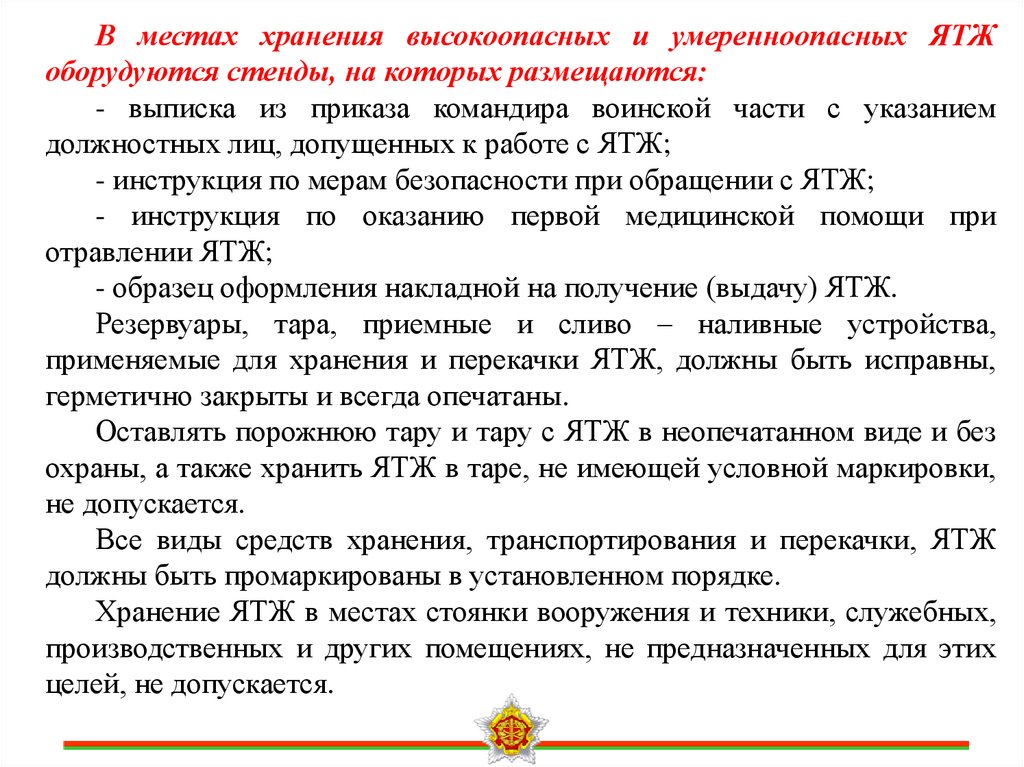

В местах хранения высокоопасных и умеренноопасных ЯТЖ
оборудуются стенды, на которых размещаются:
- выписка из приказа командира воинской части с указанием
должностных лиц, допущенных к работе с ЯТЖ;
- инструкция по мерам безопасности при обращении с ЯТЖ;
- инструкция по оказанию первой медицинской помощи при
отравлении ЯТЖ;
- образец оформления накладной на получение (выдачу) ЯТЖ.
Резервуары, тара, приемные и сливо – наливные устройства,
применяемые для хранения и перекачки ЯТЖ, должны быть исправны,
герметично закрыты и всегда опечатаны.
Оставлять порожнюю тару и тару с ЯТЖ в неопечатанном виде и без
охраны, а также хранить ЯТЖ в таре, не имеющей условной маркировки,
не допускается.
Все виды средств хранения, транспортирования и перекачки, ЯТЖ
должны быть промаркированы в установленном порядке.
Хранение ЯТЖ в местах стоянки вооружения и техники, служебных,
производственных и других помещениях, не предназначенных для этих
целей, не допускается.

28.

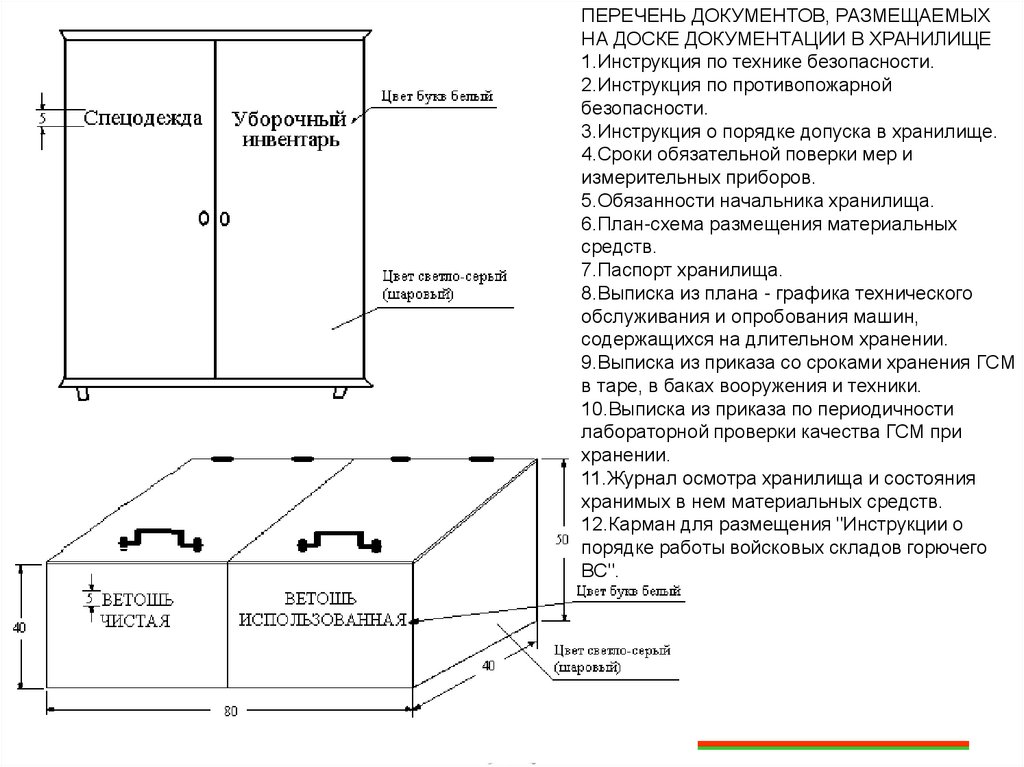

ПЕРЕЧЕНЬ ДОКУМЕНТОВ, РАЗМЕЩАЕМЫХ
НА ДОСКЕ ДОКУМЕНТАЦИИ В ХРАНИЛИЩЕ
1.Инструкция по технике безопасности.
2.Инструкция по противопожарной
безопасности.
3.Инструкция о порядке допуска в хранилище.
4.Сроки обязательной поверки мер и
измерительных приборов.
5.Обязанности начальника хранилища.
6.План-схема размещения материальных
средств.
7.Паспорт хранилища.
8.Выписка из плана - графика технического
обслуживания и опробования машин,
содержащихся на длительном хранении.
9.Выписка из приказа со сроками хранения ГСМ
в таре, в баках вооружения и техники.
10.Выписка из приказа по периодичности
лабораторной проверки качества ГСМ при
хранении.
11.Журнал осмотра хранилища и состояния
хранимых в нем материальных средств.
12.Карман для размещения "Инструкции о
порядке работы войсковых складов горючего
ВС".

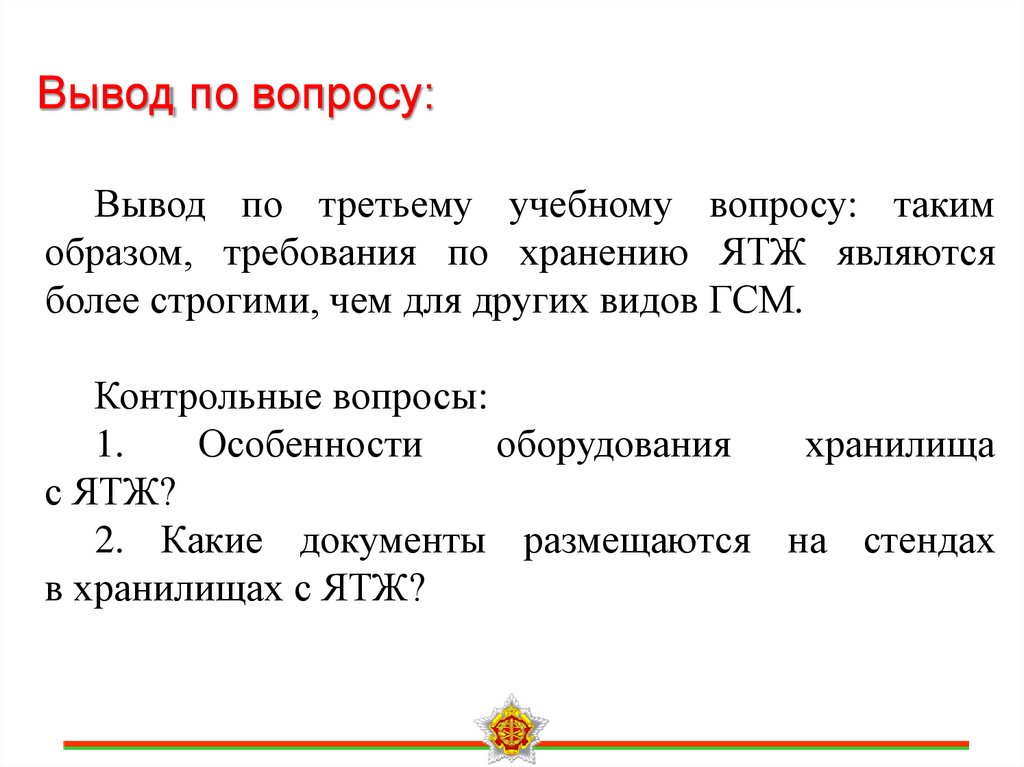

29. Вывод по вопросу:

Вывод по третьему учебному вопросу: таким
образом, требования по хранению ЯТЖ являются
более строгими, чем для других видов ГСМ.
Контрольные вопросы:
1.
Особенности
оборудования
хранилища
с ЯТЖ?
2. Какие документы размещаются на стендах
в хранилищах с ЯТЖ?

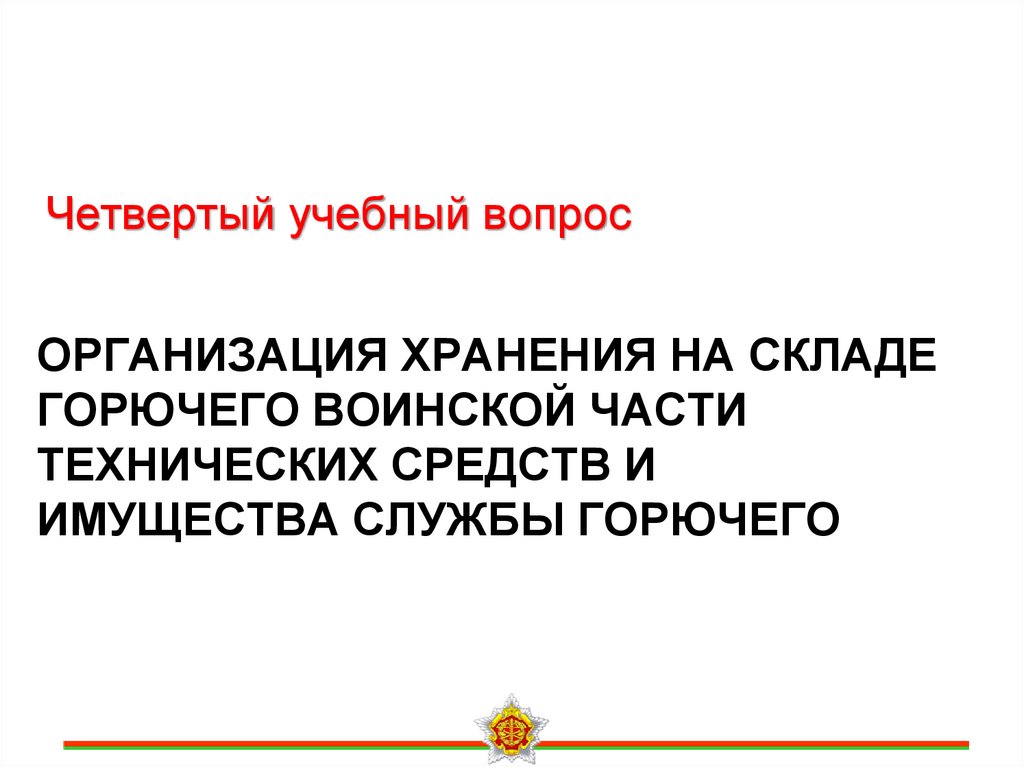

30. Организация хранения на складе горючего воинской части технических средств и имущества службы горючего

Четвертый учебный вопрос
ОРГАНИЗАЦИЯ ХРАНЕНИЯ НА СКЛАДЕ
ГОРЮЧЕГО ВОИНСКОЙ ЧАСТИ
ТЕХНИЧЕСКИХ СРЕДСТВ И
ИМУЩЕСТВА СЛУЖБЫ ГОРЮЧЕГО

31.

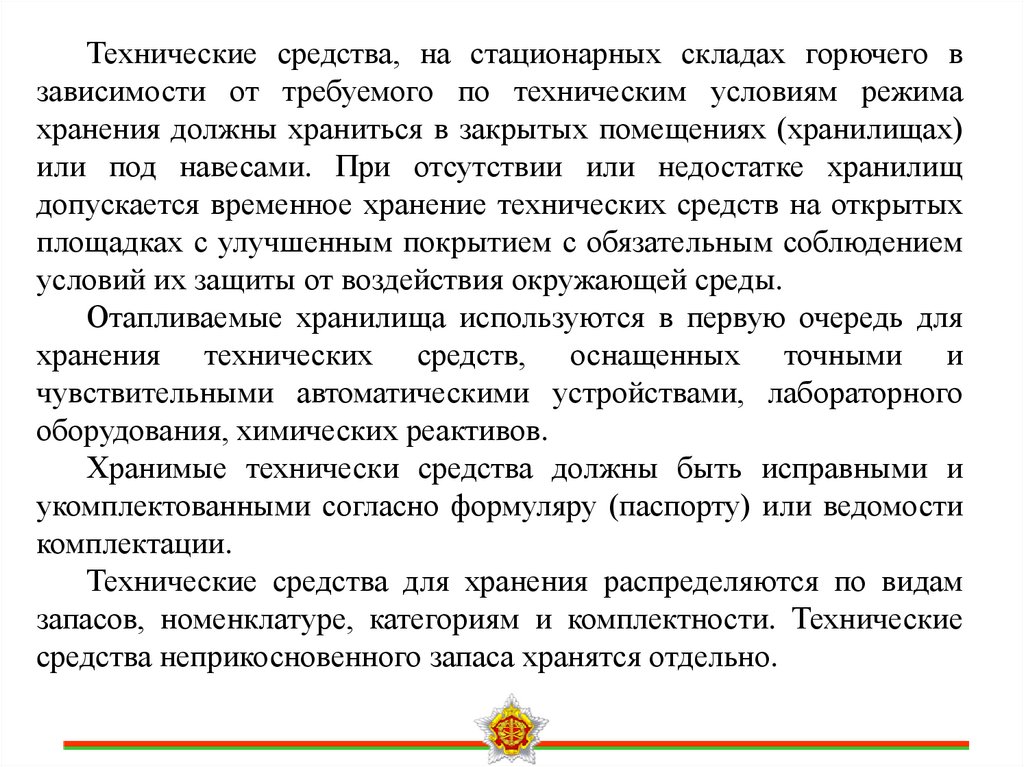

Технические средства, на стационарных складах горючего в
зависимости от требуемого по техническим условиям режима
хранения должны храниться в закрытых помещениях (хранилищах)
или под навесами. При отсутствии или недостатке хранилищ
допускается временное хранение технических средств на открытых
площадках с улучшенным покрытием с обязательным соблюдением
условий их защиты от воздействия окружающей среды.
Отапливаемые хранилища используются в первую очередь для
хранения технических средств, оснащенных точными и
чувствительными автоматическими устройствами, лабораторного
оборудования, химических реактивов.
Хранимые технически средства должны быть исправными и
укомплектованными согласно формуляру (паспорту) или ведомости
комплектации.
Технические средства для хранения распределяются по видам
запасов, номенклатуре, категориям и комплектности. Технические
средства неприкосновенного запаса хранятся отдельно.

32.

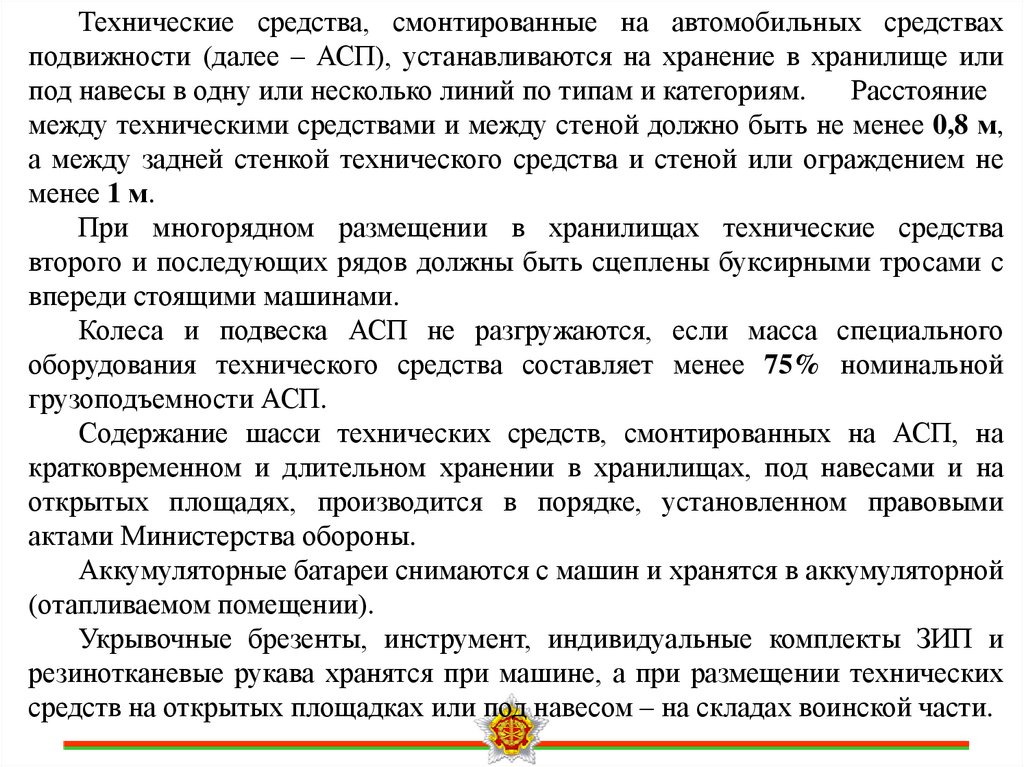

Технические средства, смонтированные на автомобильных средствах
подвижности (далее – АСП), устанавливаются на хранение в хранилище или
под навесы в одну или несколько линий по типам и категориям.
Расстояние
между техническими средствами и между стеной должно быть не менее 0,8 м,
а между задней стенкой технического средства и стеной или ограждением не
менее 1 м.
При многорядном размещении в хранилищах технические средства
второго и последующих рядов должны быть сцеплены буксирными тросами с
впереди стоящими машинами.
Колеса и подвеска АСП не разгружаются, если масса специального
оборудования технического средства составляет менее 75% номинальной
грузоподъемности АСП.
Содержание шасси технических средств, смонтированных на АСП, на
кратковременном и длительном хранении в хранилищах, под навесами и на
открытых площадях, производится в порядке, установленном правовыми
актами Министерства обороны.
Аккумуляторные батареи снимаются с машин и хранятся в аккумуляторной
(отапливаемом помещении).
Укрывочные брезенты, инструмент, индивидуальные комплекты ЗИП и
резинотканевые рукава хранятся при машине, а при размещении технических
средств на открытых площадках или под навесом – на складах воинской части.

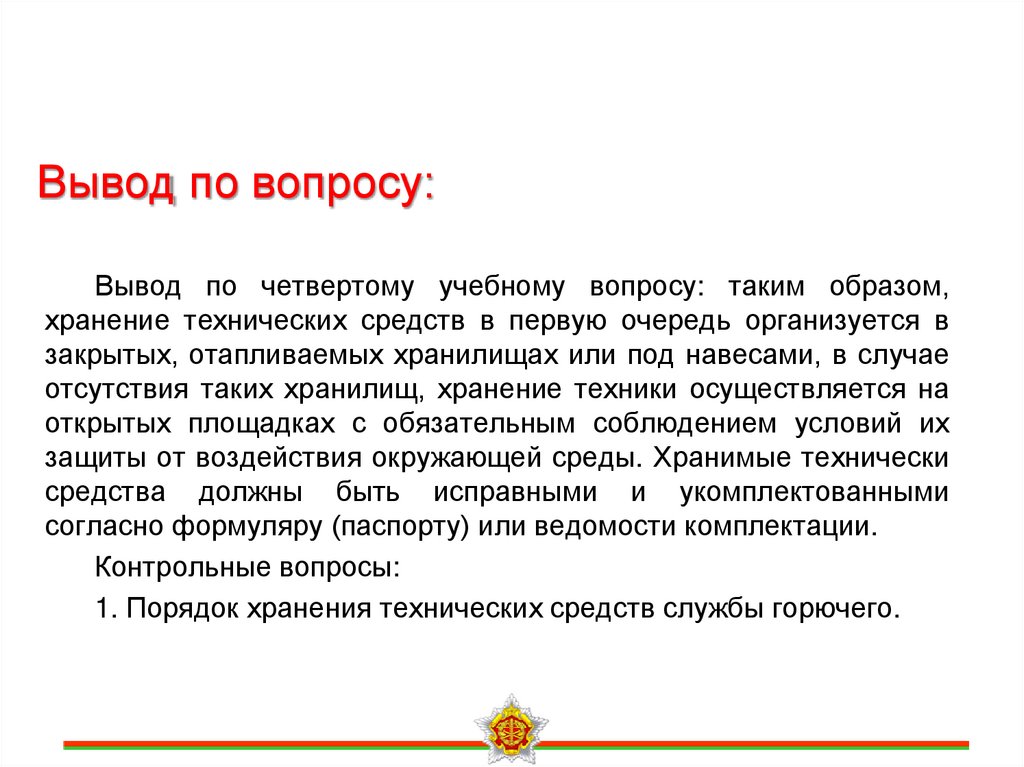

33. Вывод по вопросу:

Вывод по четвертому учебному вопросу: таким образом,
хранение технических средств в первую очередь организуется в
закрытых, отапливаемых хранилищах или под навесами, в случае
отсутствия таких хранилищ, хранение техники осуществляется на
открытых площадках с обязательным соблюдением условий их
защиты от воздействия окружающей среды. Хранимые технически
средства должны быть исправными и укомплектованными
согласно формуляру (паспорту) или ведомости комплектации.
Контрольные вопросы:
1. Порядок хранения технических средств службы горючего.

34.

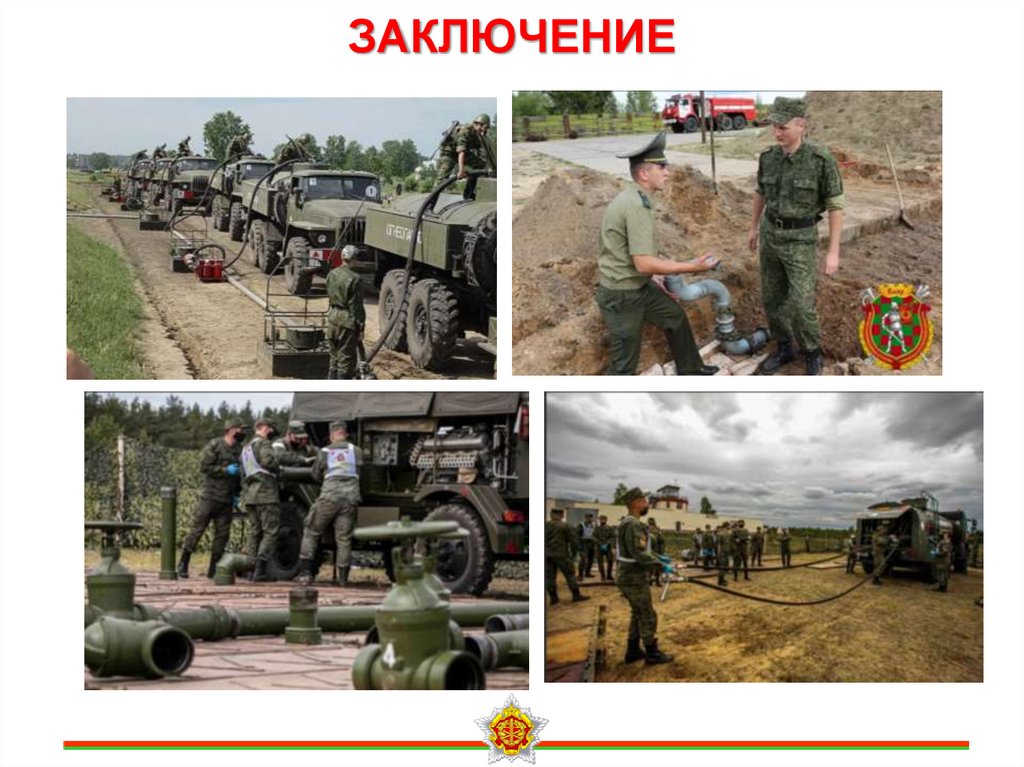

ЗАКЛЮЧЕНИЕ
