Запуск ТГ-16

1.

Запуск ТГ-16

2.

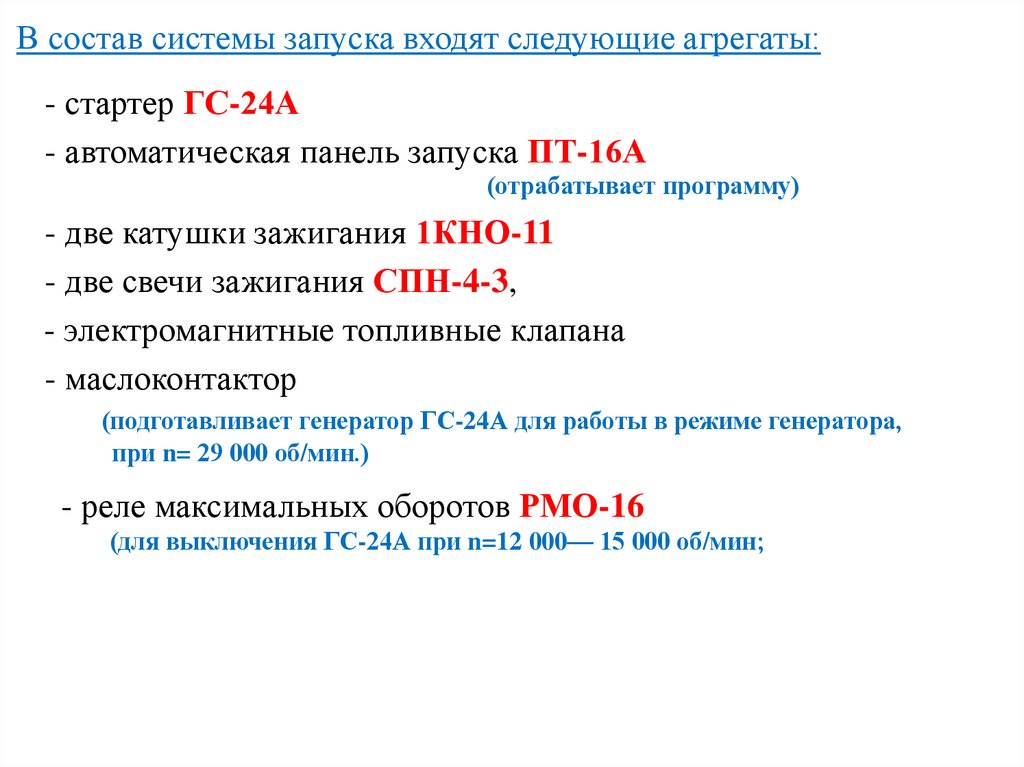

В состав системы запуска входят следующие агрегаты:
- стартер ГС-24А
- автоматическая панель запуска ПТ-16А
(отрабатывает программу)
- две катушки зажигания 1КНО-11
- две свечи зажигания СПН-4-3,
- электромагнитные топливные клапана
- маслоконтактор
(подготавливает генератор ГС-24А для работы в режиме генератора,
при n= 29 000 об/мин.)
- реле максимальных оборотов РМО-16
(для выключения ГС-24А при n=12 000— 15 000 об/мин;

3.

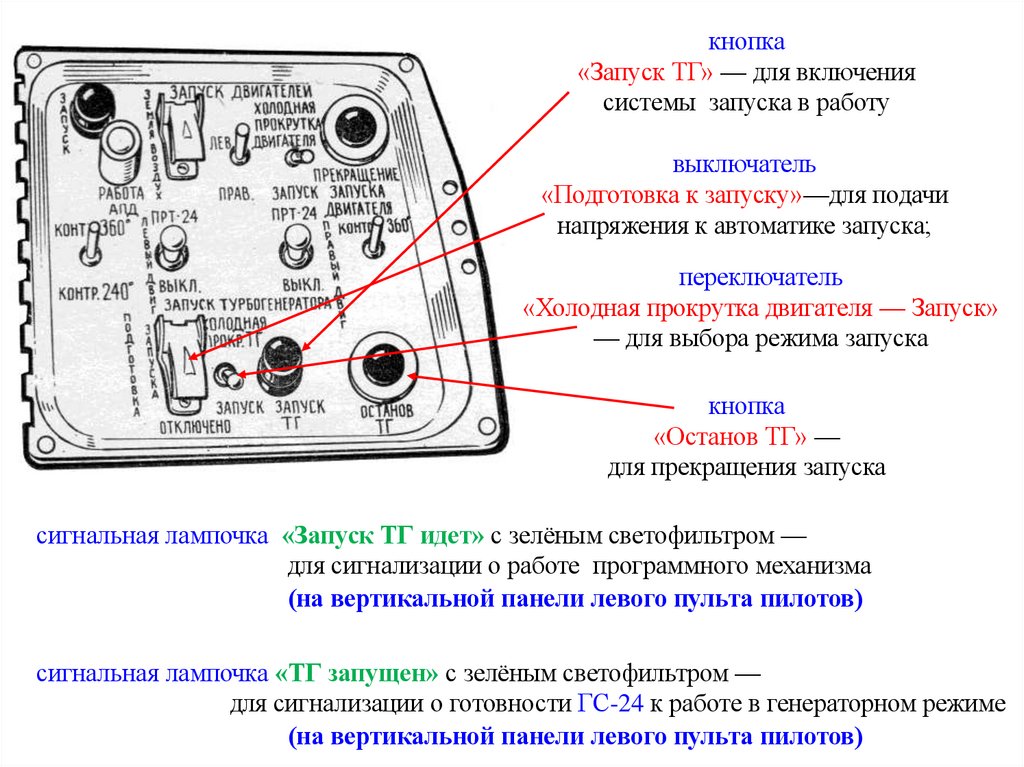

кнопка
«Запуск ТГ» — для включения
системы запуска в работу
выключатель
«Подготовка к запуску»—для подачи
напряжения к автоматике запуска;
переключатель
«Холодная прокрутка двигателя — Запуск»
— для выбора режима запуска
кнопка
«Останов ТГ» —
для прекращения запуска

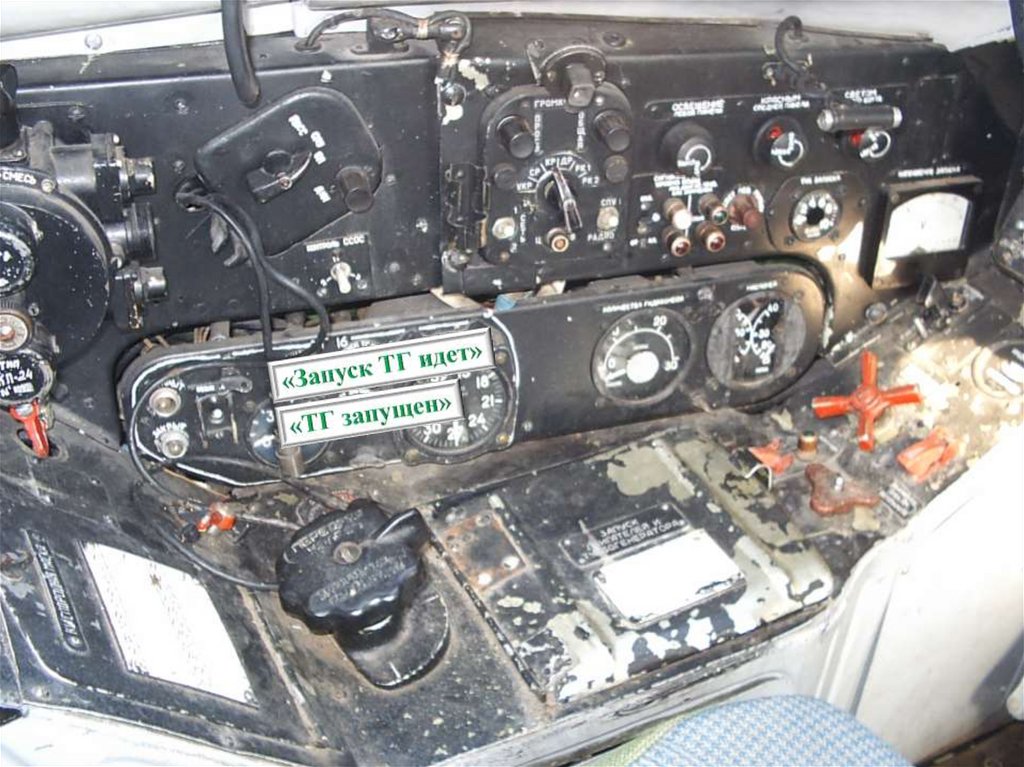

сигнальная лампочка «Запуск ТГ идет» с зелёным светофильтром —
для сигнализации о работе программного механизма
(на вертикальной панели левого пульта пилотов)
сигнальная лампочка «ТГ запущен» с зелёным светофильтром —
для сигнализации о готовности ГС-24 к работе в генераторном режиме
(на вертикальной панели левого пульта пилотов)

4.

5.

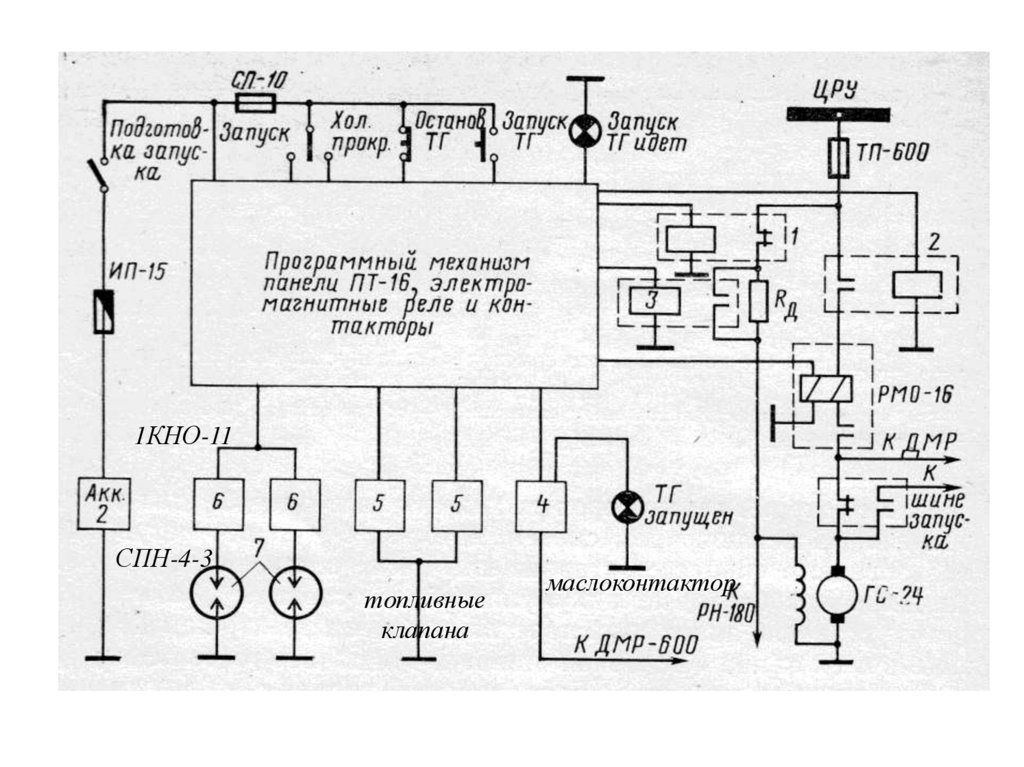

1КНО-11
СПН-4-3
топливные
клапана
маслоконтактор

6.

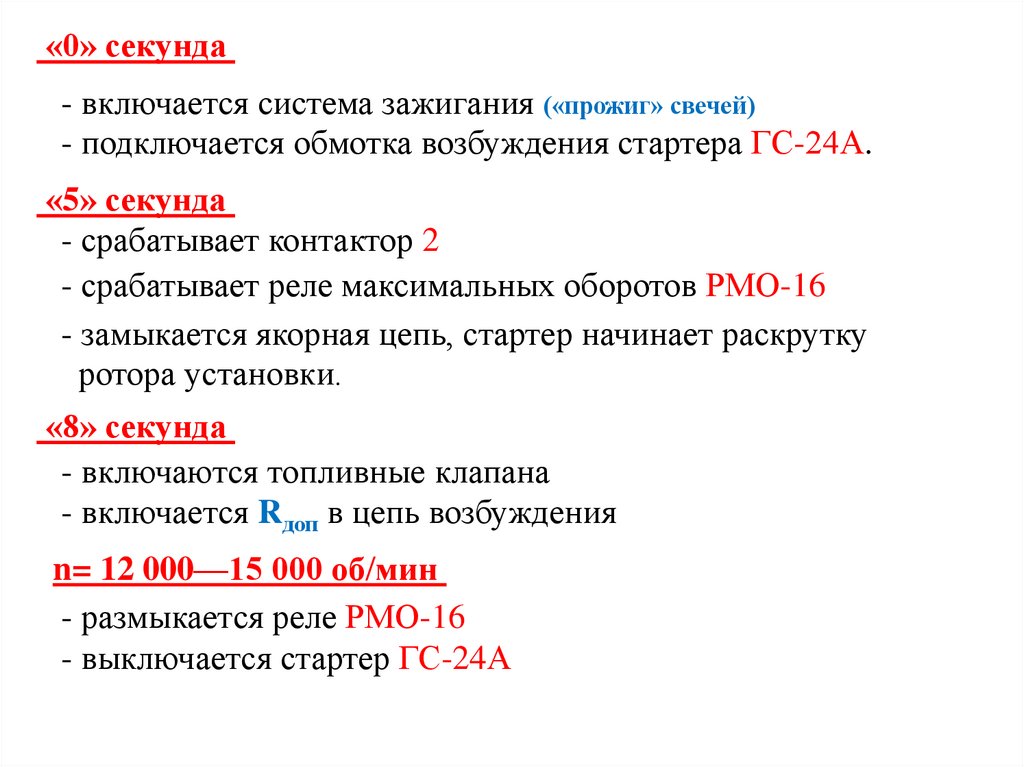

«0» секунда
- включается система зажигания («прожиг» свечей)
- подключается обмотка возбуждения стартера ГС-24А.
«5» секунда
- срабатывает контактор 2
- срабатывает реле максимальных оборотов РМО-16
- замыкается якорная цепь, стартер начинает раскрутку
ротора установки.
«8» секунда
- включаются топливные клапана
- включается Rдоп в цепь возбуждения
n= 12 000—15 000 об/мин
- размыкается реле РМО-16
- выключается стартер ГС-24А

7.

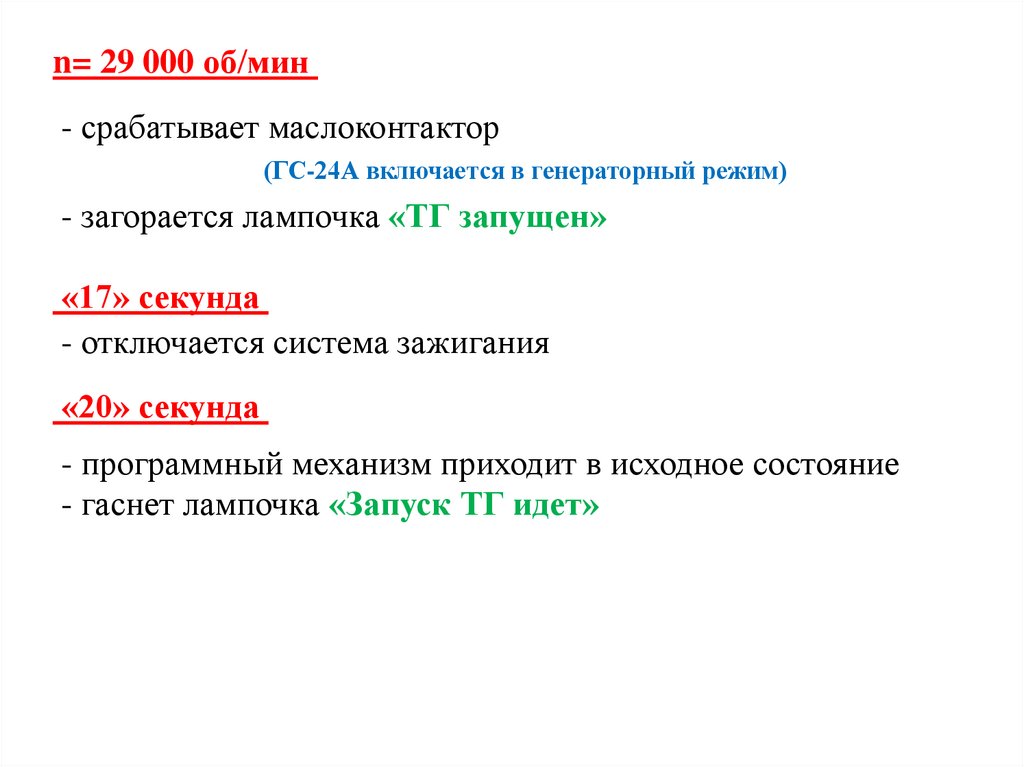

n= 29 000 об/мин
- срабатывает маслоконтактор
(ГС-24А включается в генераторный режим)
- загорается лампочка «ТГ запущен»
«17» секунда
- отключается система зажигания
«20» секунда
- программный механизм приходит в исходное состояние
- гаснет лампочка «Запуск ТГ идет»

8.

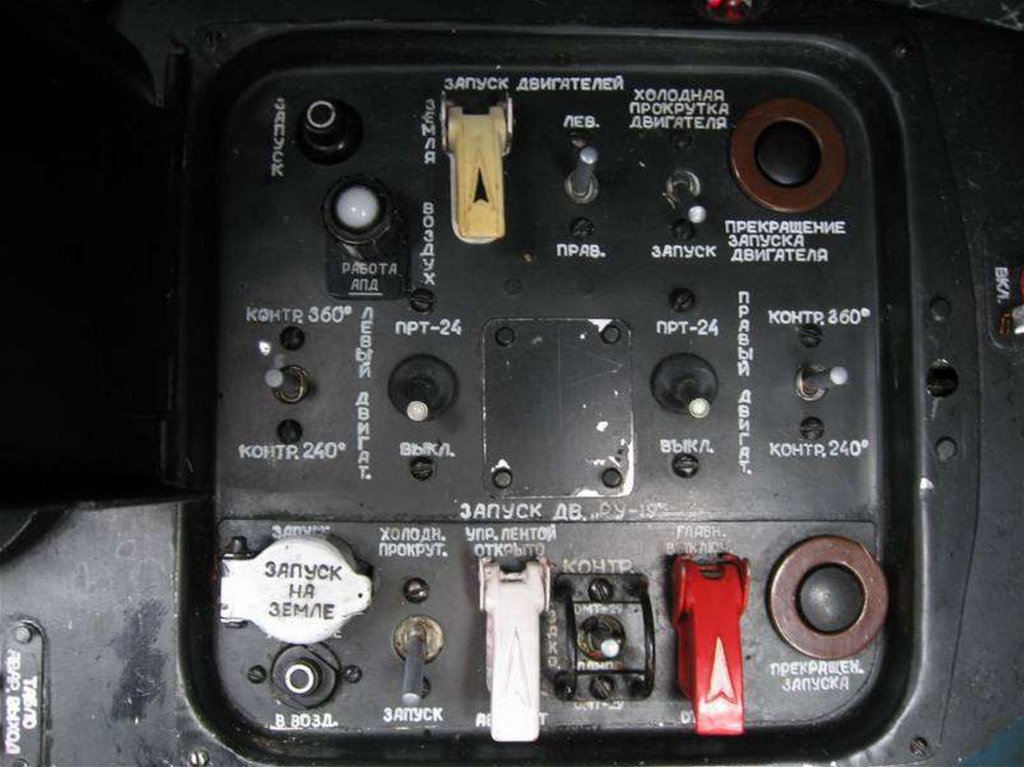

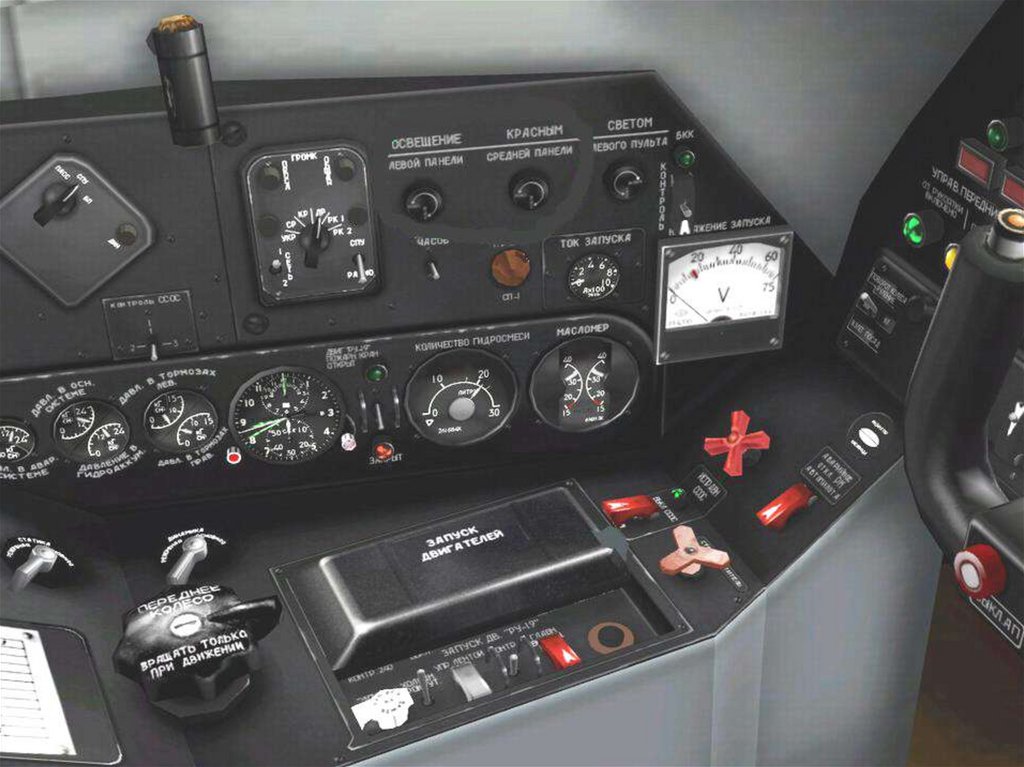

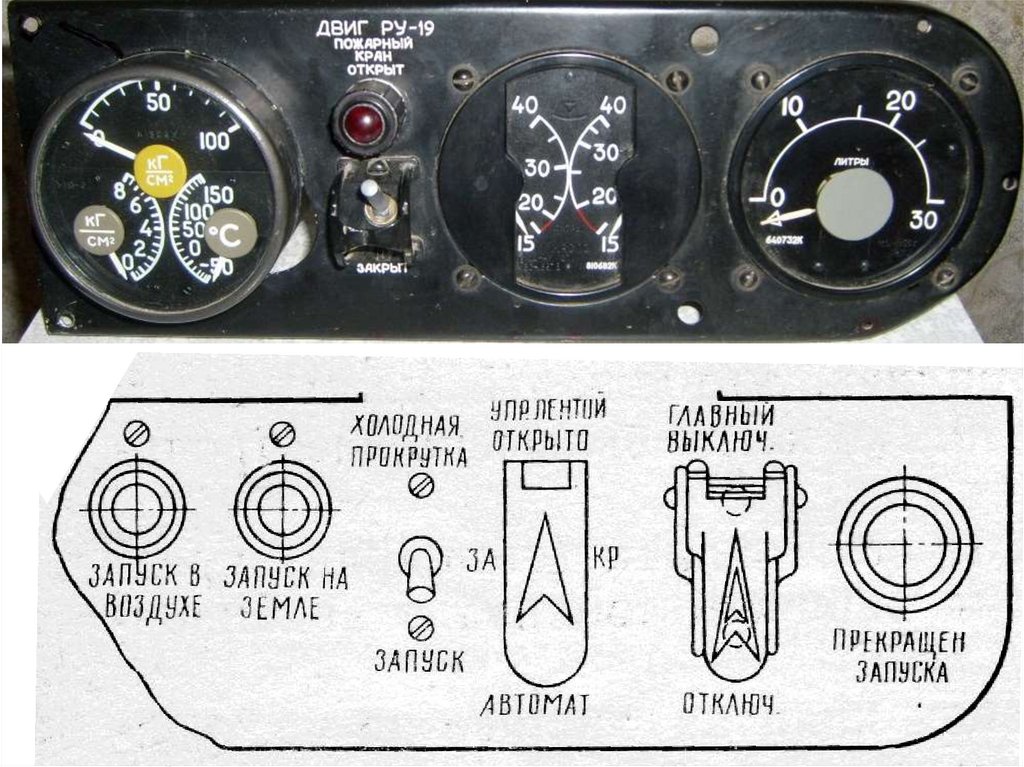

Запуск РУ-19А-300

9.

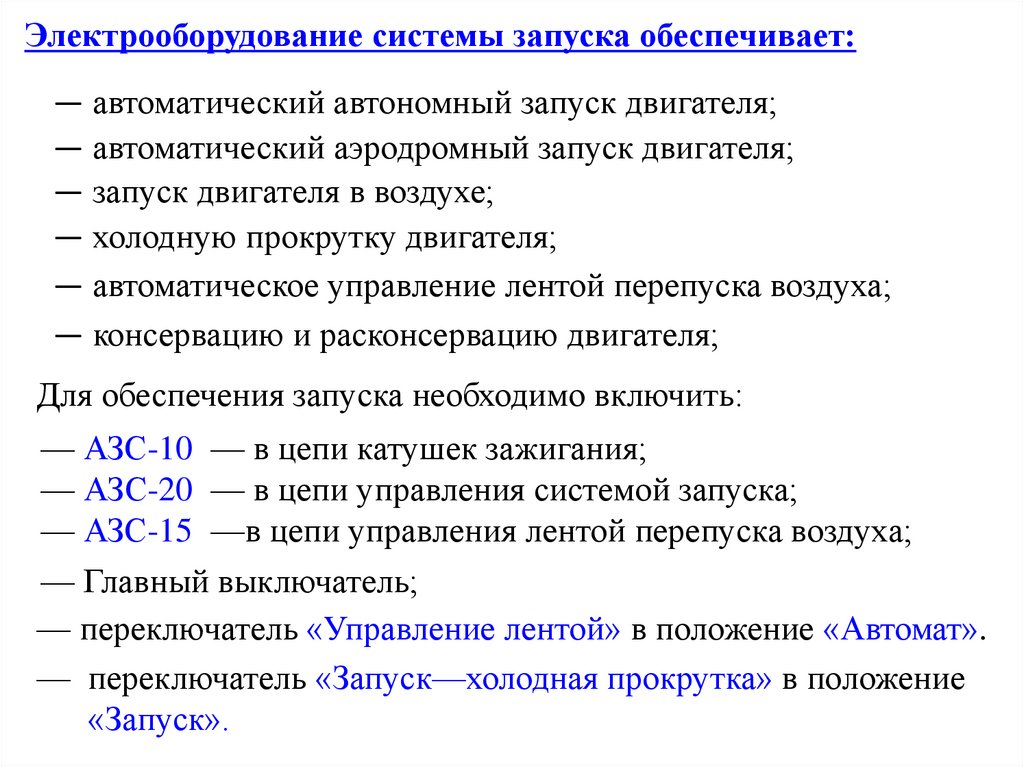

Электрооборудование системы запуска обеспечивает:
— автоматический автономный запуск двигателя;
— автоматический аэродромный запуск двигателя;
— запуск двигателя в воздухе;
— холодную прокрутку двигателя;
— автоматическое управление лентой перепуска воздуха;
— консервацию и расконсервацию двигателя;
Для обеспечения запуска необходимо включить:
— АЗС-10 — в цепи катушек зажигания;
— АЗС-20 — в цепи управления системой запуска;
— АЗС-15 —в цепи управления лентой перепуска воздуха;
— Главный выключатель;
— переключатель «Управление лентой» в положение «Автомат».
— переключатель «Запуск—холодная прокрутка» в положение
«Запуск».

10.

11.

12.

13.

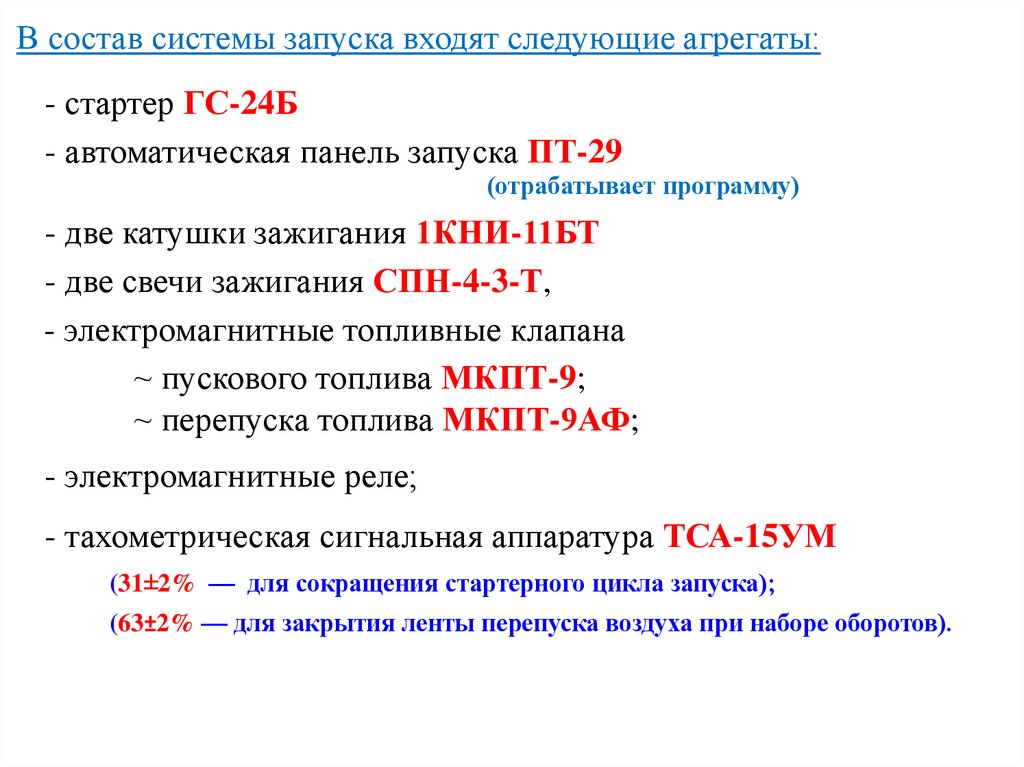

В состав системы запуска входят следующие агрегаты:
- стартер ГС-24Б
- автоматическая панель запуска ПТ-29
(отрабатывает программу)
- две катушки зажигания 1КНИ-11БТ
- две свечи зажигания СПН-4-3-Т,
- электромагнитные топливные клапана
~ пускового топлива МКПТ-9;
~ перепуска топлива МКПТ-9АФ;
- электромагнитные реле;
- тахометрическая сигнальная аппаратура ТСА-15УМ
(31±2% — для сокращения стартерного цикла запуска);
(63±2% — для закрытия ленты перепуска воздуха при наборе оборотов).

14.

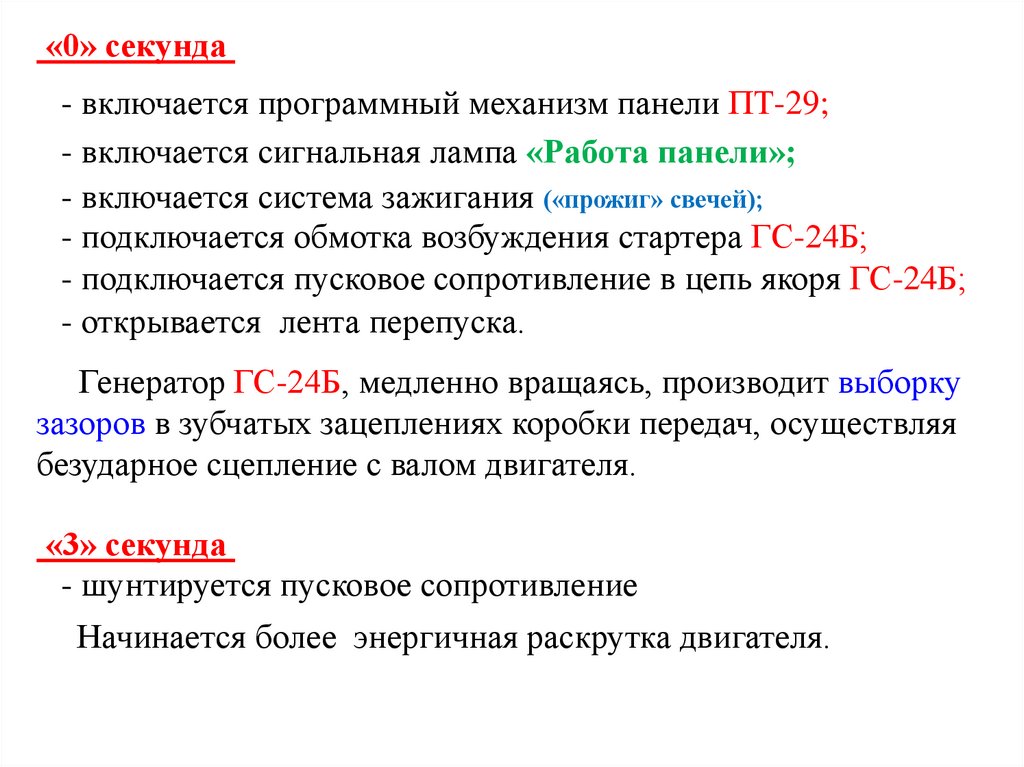

«0» секунда
- включается программный механизм панели ПТ-29;
- включается сигнальная лампа «Работа панели»;
- включается система зажигания («прожиг» свечей);
- подключается обмотка возбуждения стартера ГС-24Б;
- подключается пусковое сопротивление в цепь якоря ГС-24Б;
- открывается лента перепуска.
Генератор ГС-24Б, медленно вращаясь, производит выборку
зазоров в зубчатых зацеплениях коробки передач, осуществляя
безударное сцепление с валом двигателя.
«3» секунда
- шунтируется пусковое сопротивление
Начинается более энергичная раскрутка двигателя.

15.

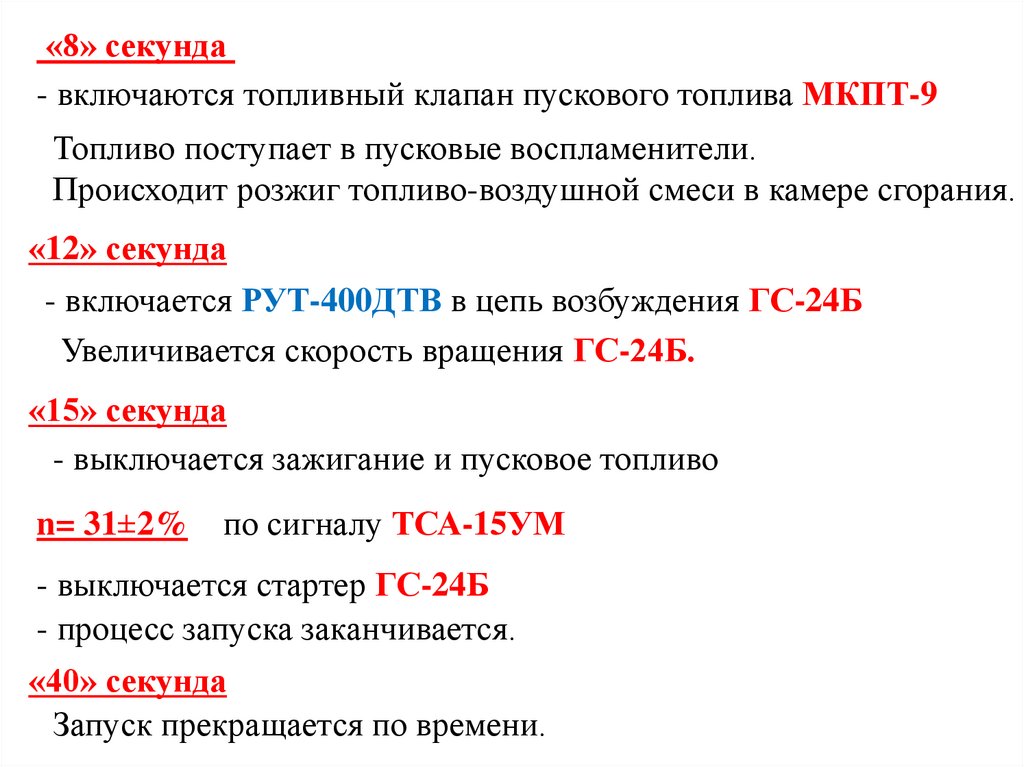

«8» секунда
- включаются топливный клапан пускового топлива МКПТ-9
Топливо поступает в пусковые воспламенители.
Происходит розжиг топливо-воздушной смеси в камере сгорания.
«12» секунда
- включается РУТ-400ДТВ в цепь возбуждения ГС-24Б
Увеличивается скорость вращения ГС-24Б.
«15» секунда
- выключается зажигание и пусковое топливо
n= 31±2%
по сигналу ТСА-15УМ
- выключается стартер ГС-24Б
- процесс запуска заканчивается.
«40» секунда
Запуск прекращается по времени.

16.

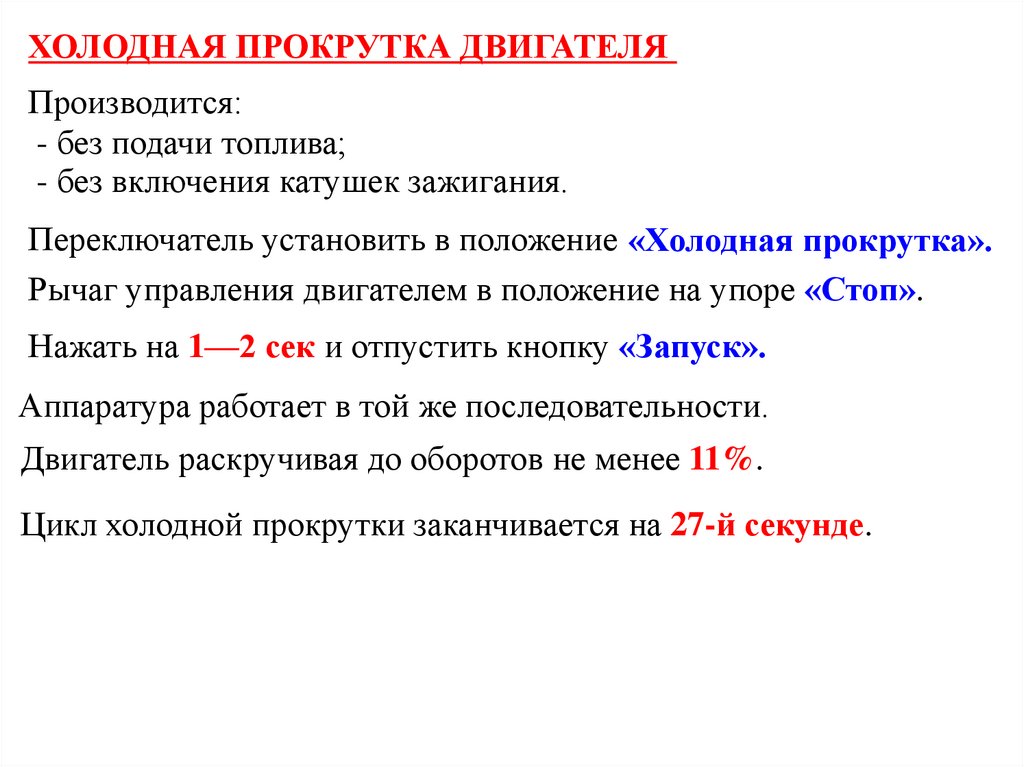

ХОЛОДНАЯ ПРОКРУТКА ДВИГАТЕЛЯ
Производится:
- без подачи топлива;
- без включения катушек зажигания.
Переключатель установить в положение «Холодная прокрутка».
Рычаг управления двигателем в положение на упоре «Стоп».
Нажать на 1—2 сек и отпустить кнопку «Запуск».
Аппаратура работает в той же последовательности.
Двигатель раскручивая до оборотов не менее 11%.
Цикл холодной прокрутки заканчивается на 27-й секунде.

17.

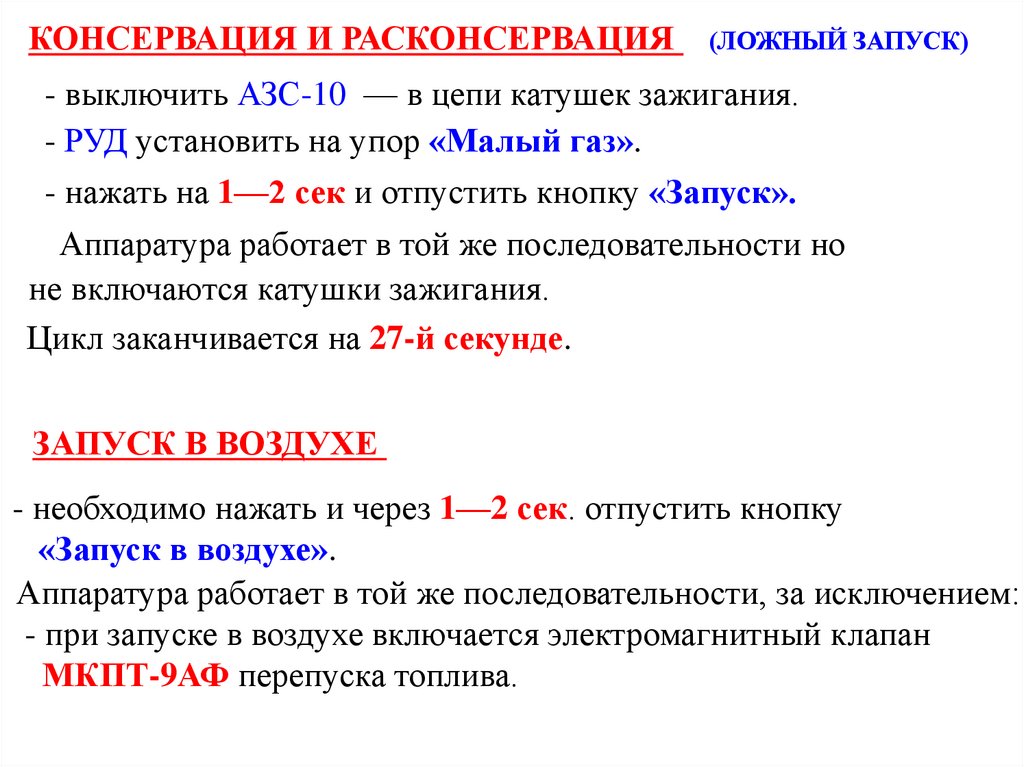

КОНСЕРВАЦИЯ И РАСКОНСЕРВАЦИЯ
(ЛОЖНЫЙ ЗАПУСК)
- выключить АЗС-10 — в цепи катушек зажигания.
- РУД установить на упор «Малый газ».
- нажать на 1—2 сек и отпустить кнопку «Запуск».
Аппаратура работает в той же последовательности но
не включаются катушки зажигания.
Цикл заканчивается на 27-й секунде.
ЗАПУСК В ВОЗДУХЕ
- необходимо нажать и через 1—2 сек. отпустить кнопку
«Запуск в воздухе».
Аппаратура работает в той же последовательности, за исключением:
- при запуске в воздухе включается электромагнитный клапан
МКПТ-9АФ перепуска топлива.
