Горелочные устройства в котельных агрегатах

1.

Горелочные устройства в котельных агрегатах

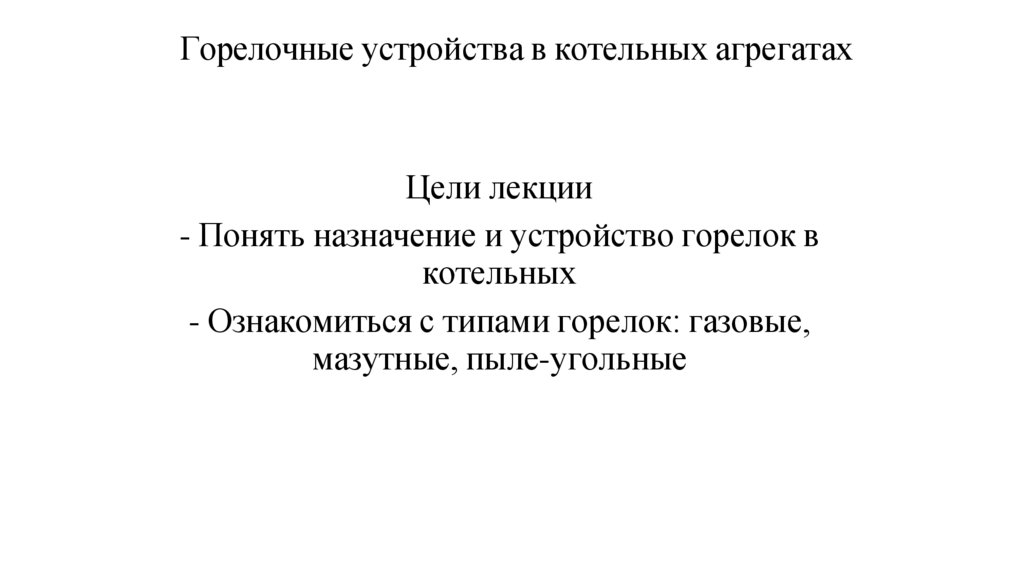

Цели лекции
- Понять назначение и устройство горелок в
котельных
- Ознакомиться с типами горелок: газовые,
мазутные, пыле-угольные

2.

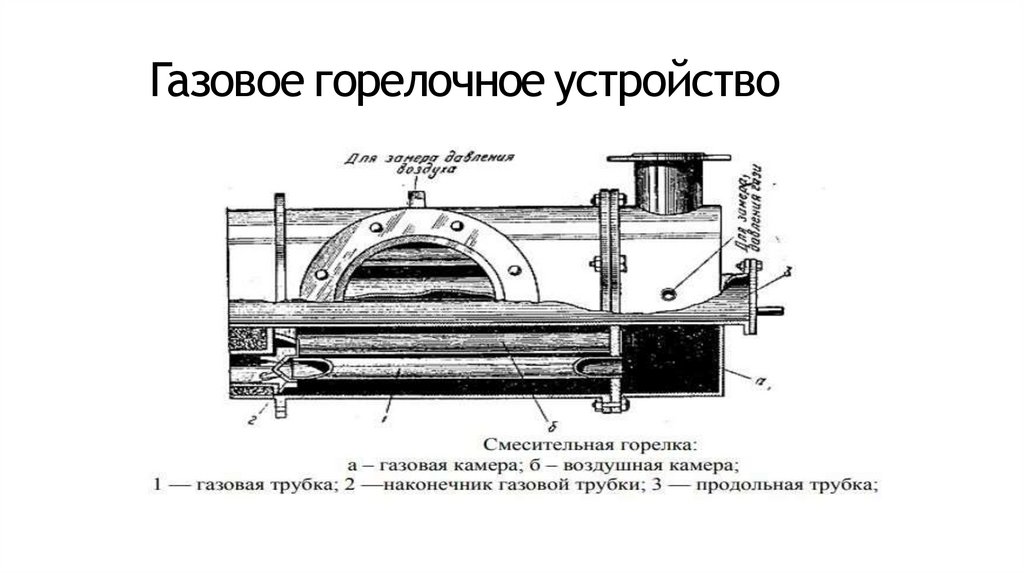

Газовое горелочное устройство

3.

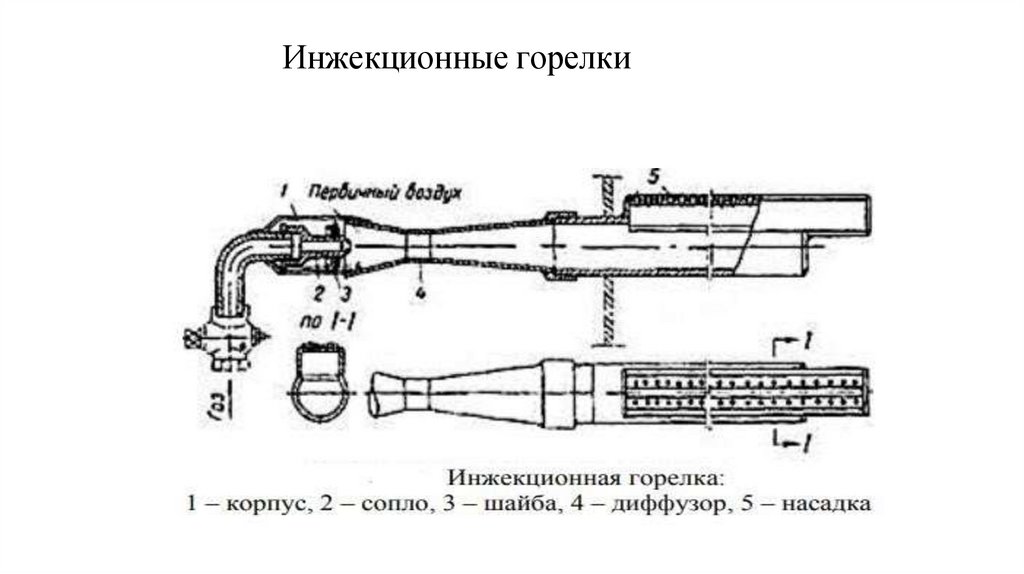

Инжекционные горелки

4.

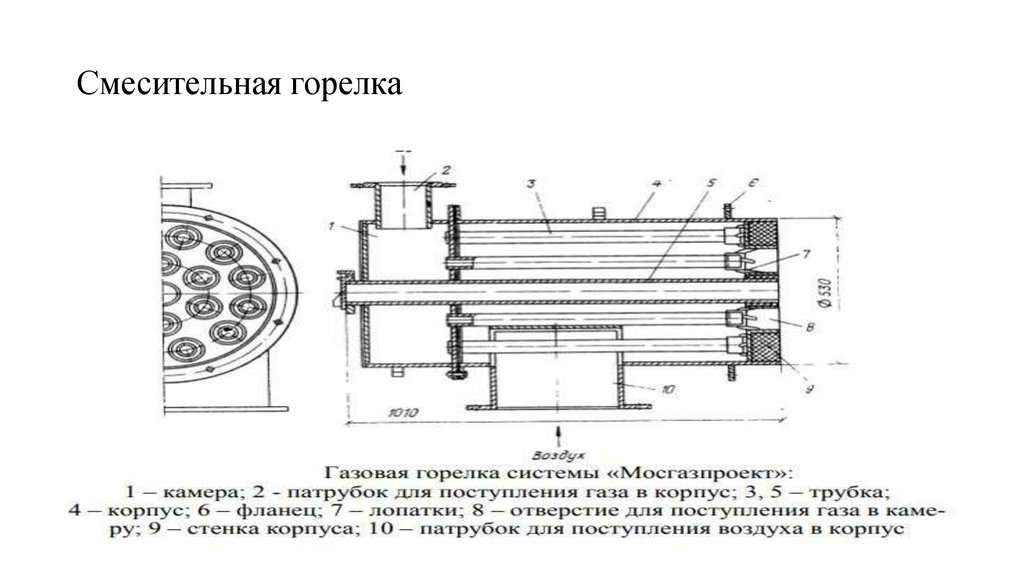

Смесительная горелка

5.

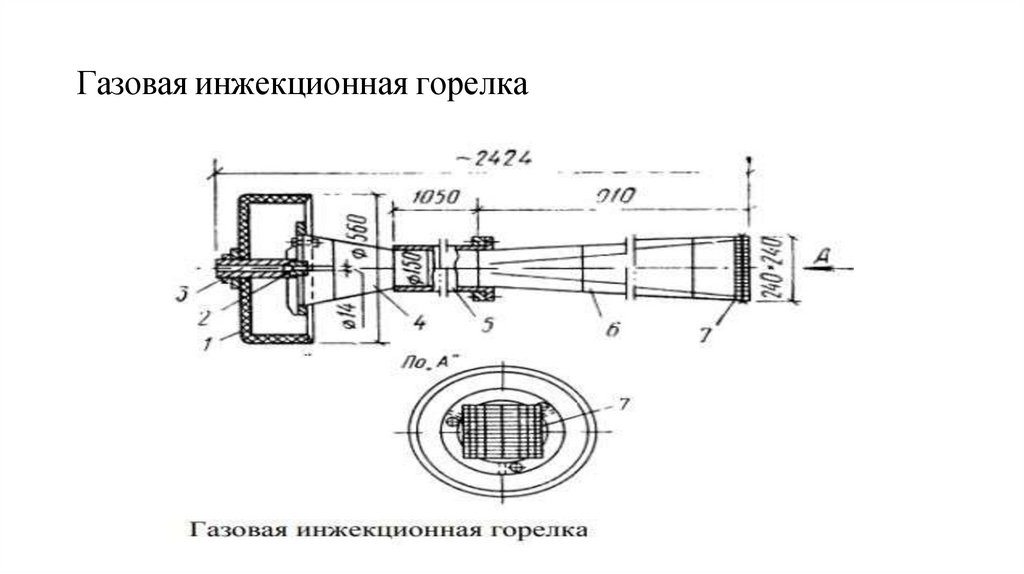

Газовая инжекционная горелка

6.

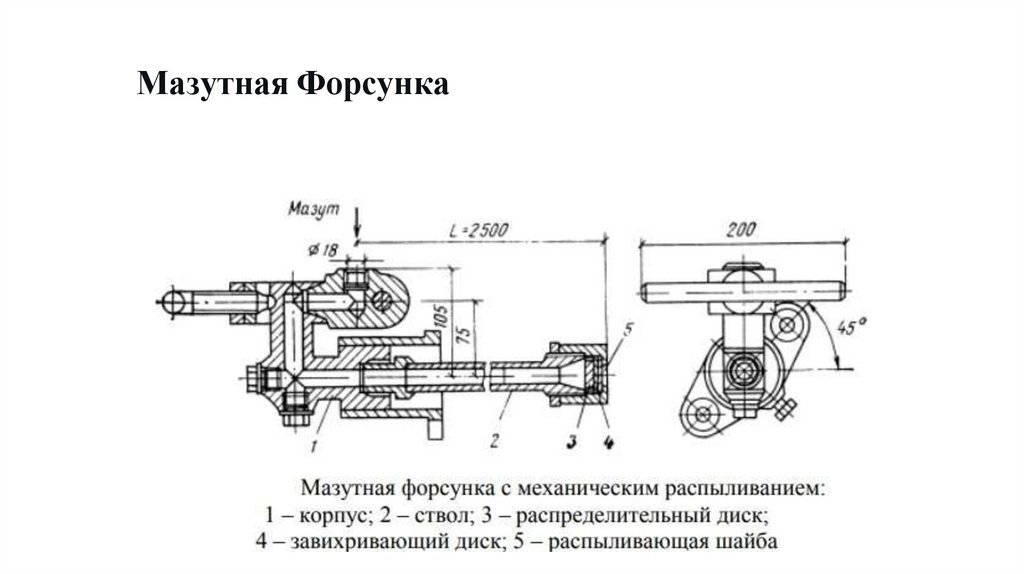

Мазутная Форсунка

7.

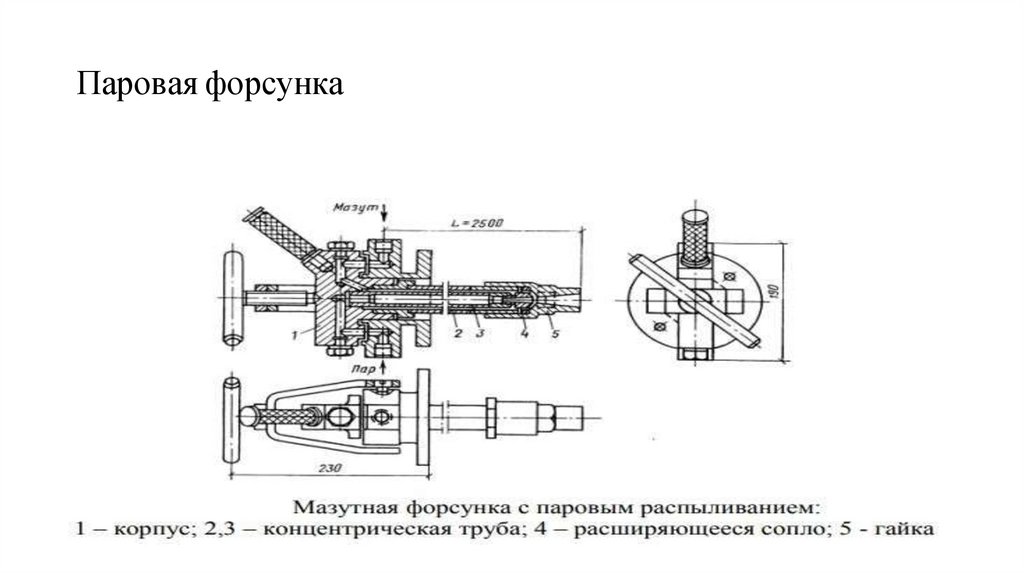

Паровая форсунка

8.

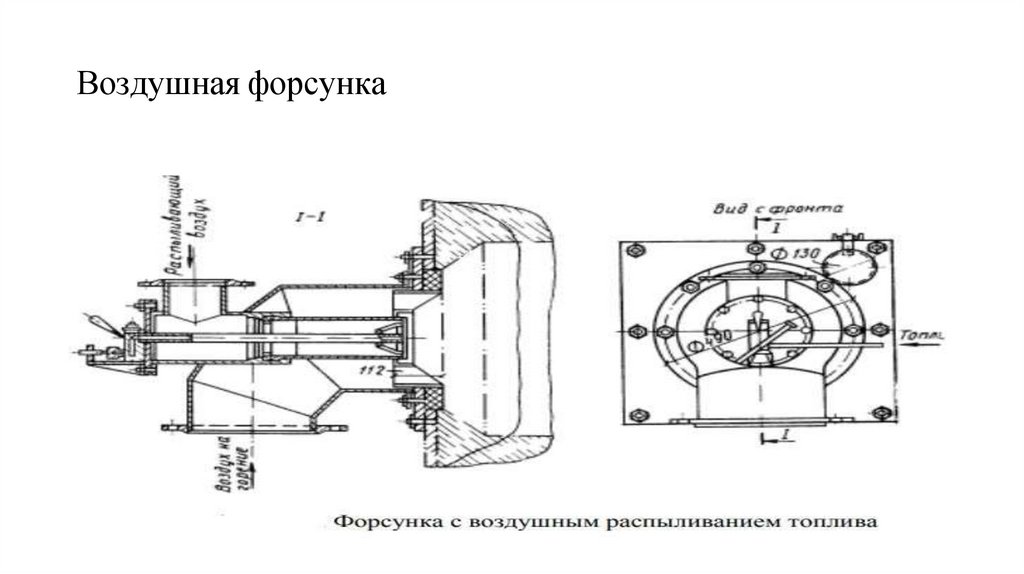

Воздушная форсунка

9.

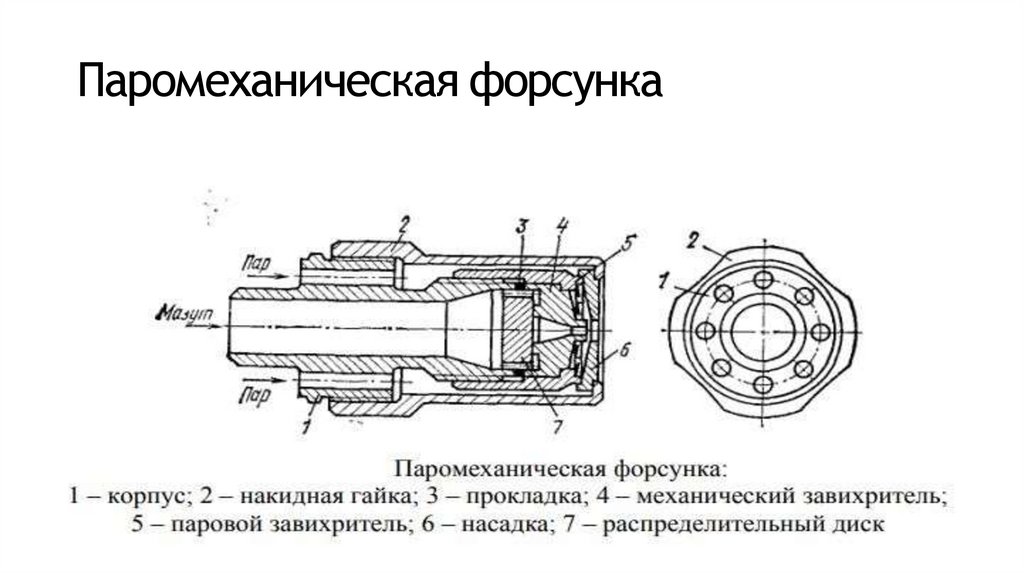

Паромеханическая форсунка

10.

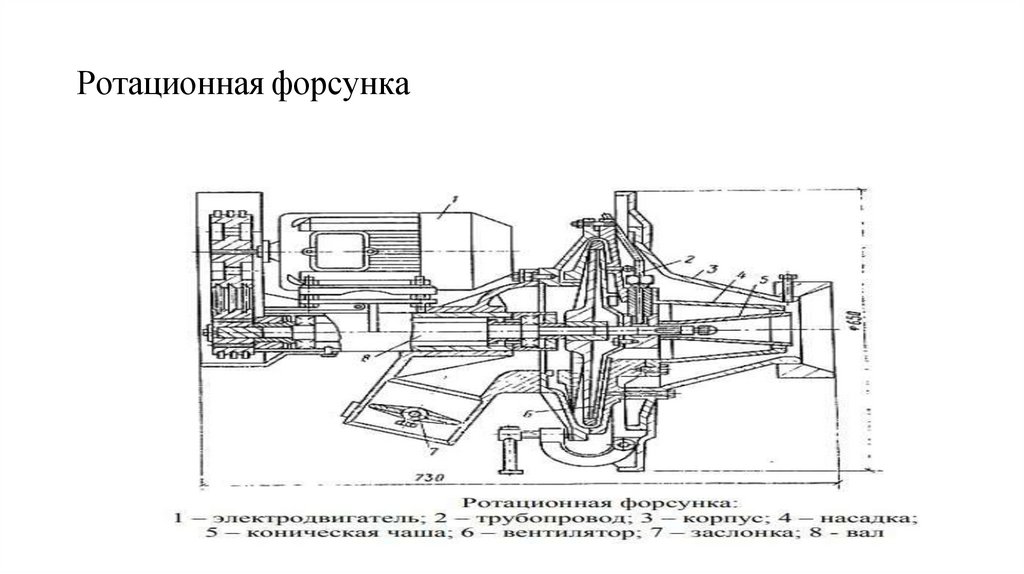

Ротационная форсунка

11.

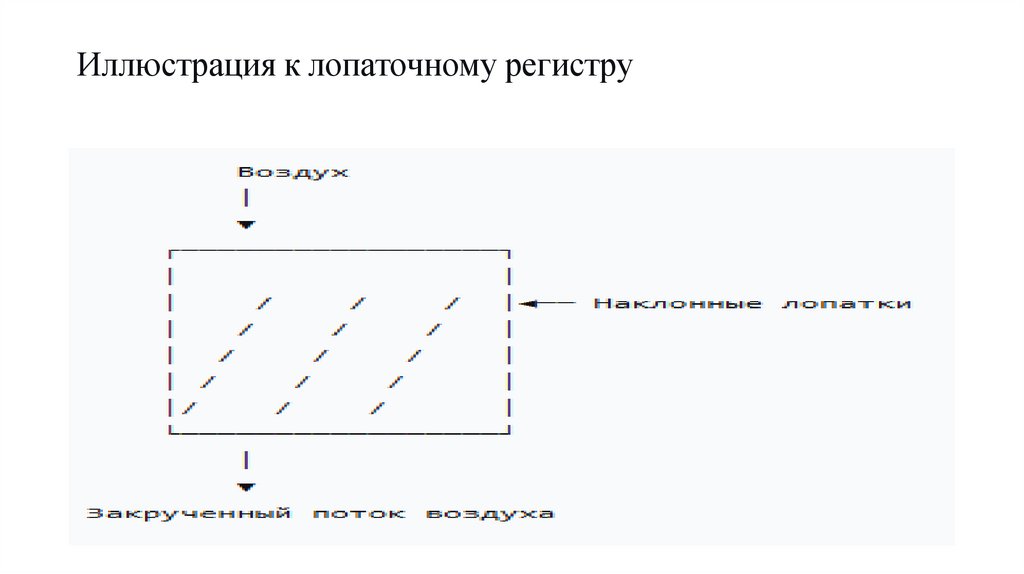

Иллюстрация к лопаточному регистру

12.

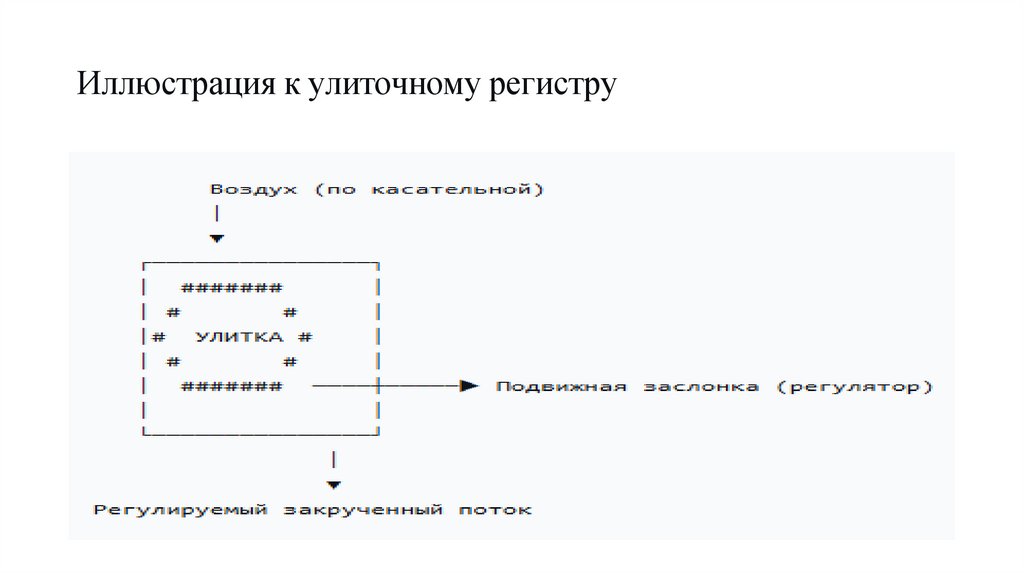

Иллюстрация к улиточному регистру

13.

Пылеугольные горелки

14.

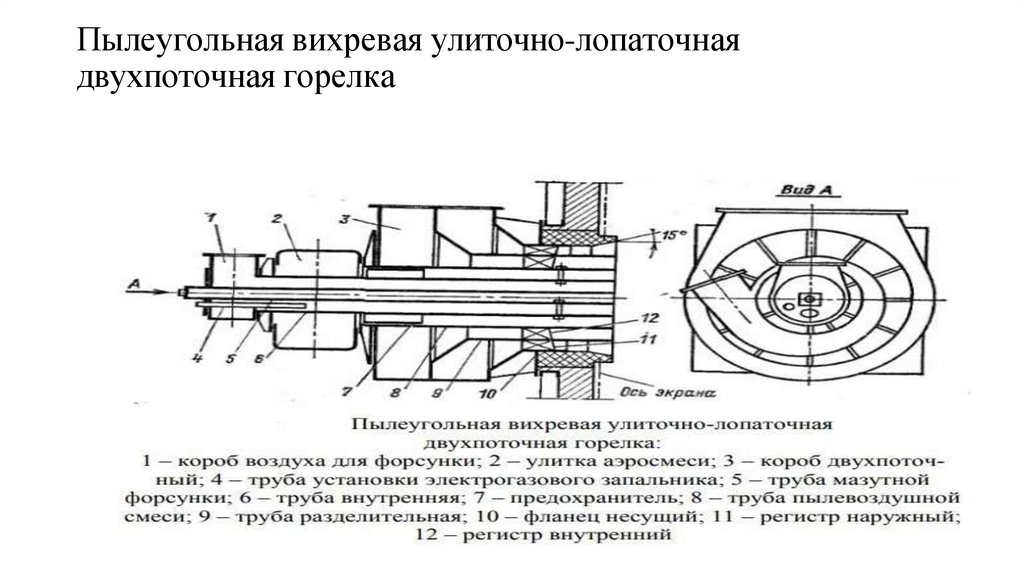

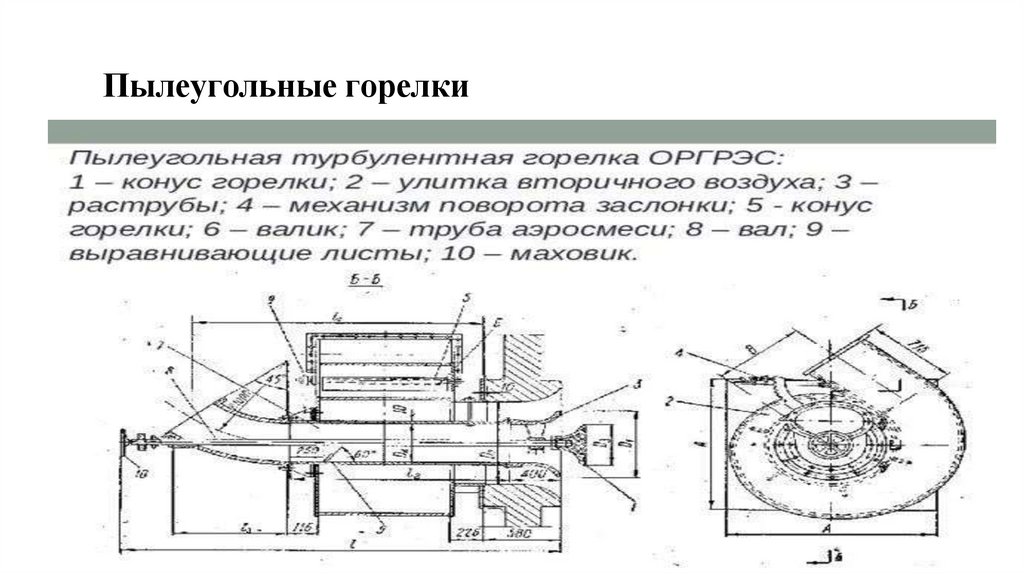

Пылеугольная вихревая улиточно-лопаточная
двухпоточная горелка

15.

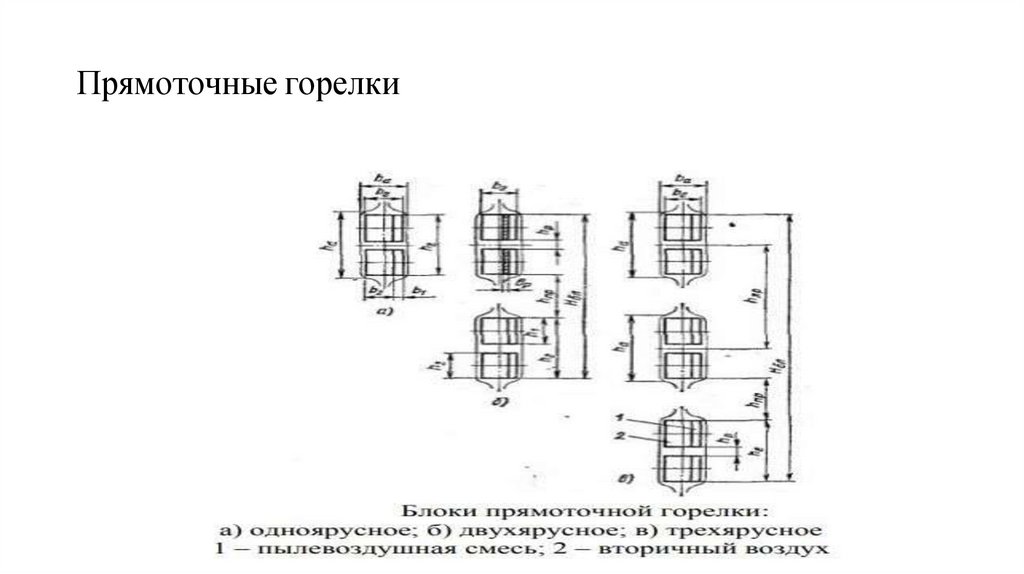

Прямоточные горелки

16.

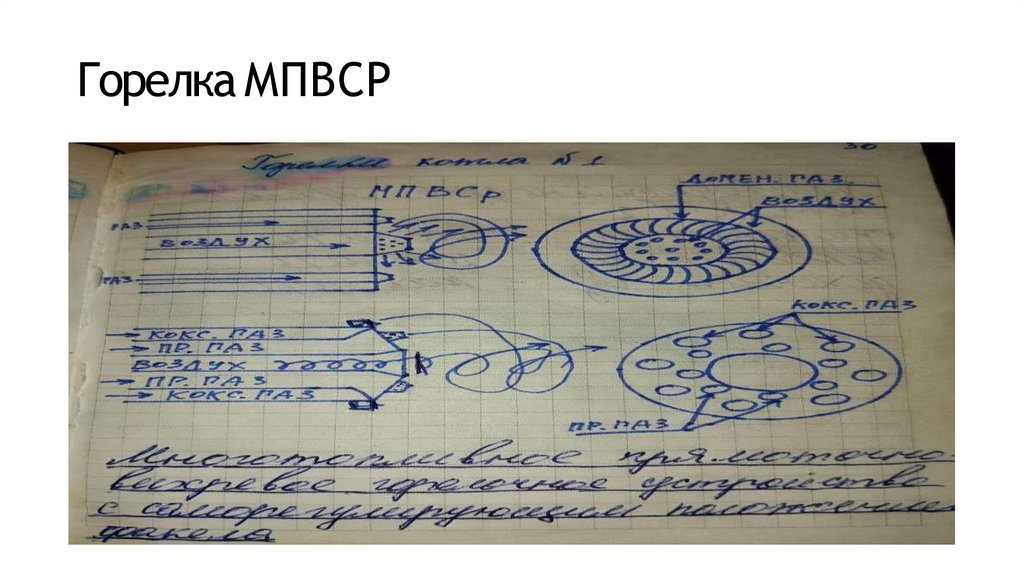

Горелка МПВСР

17.

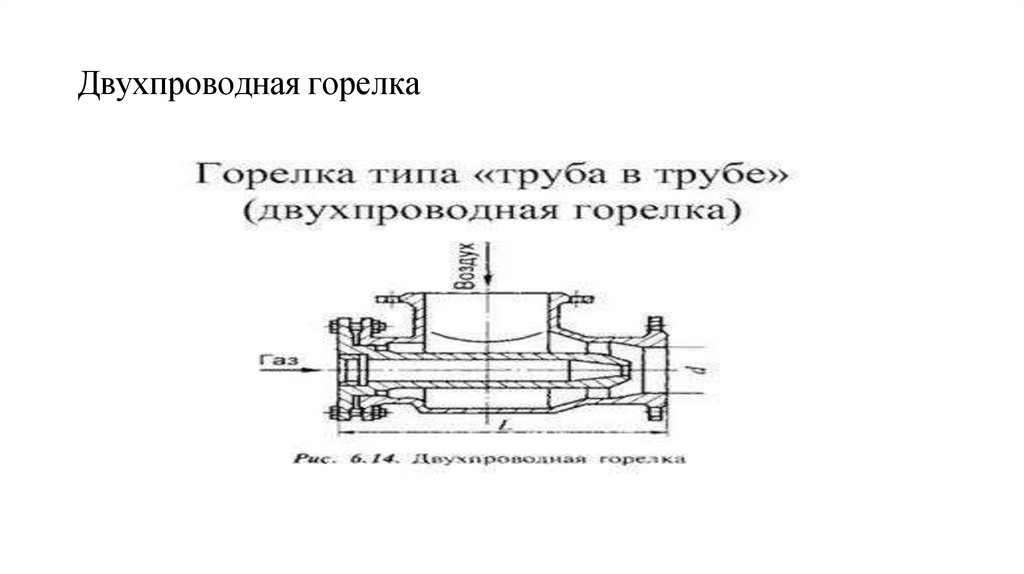

Двухпроводная горелка

18.

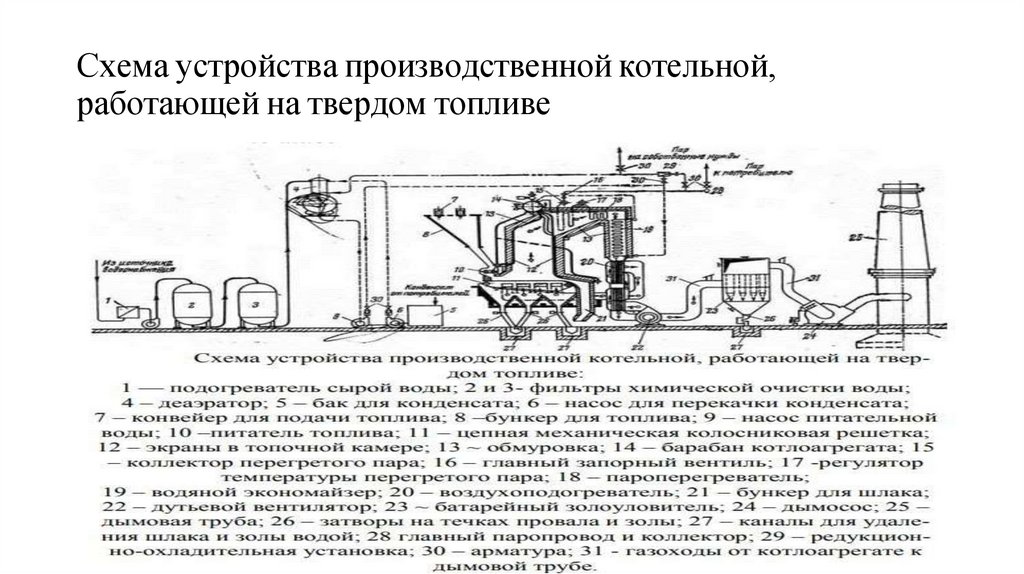

Схема устройства производственной котельной,
работающей на твердом топливе
