ЛЕКЦИЯ 5 - Сложные разрезы и сечения

1. Лекция 3 ГОСТ 2.305- 68 Сложные разрезы. Сечения.

2.

ИЗОБРАЖЕНИЯ – ВИДЫ, РАЗРЕЗЫ, СЕЧЕНИЯ ГОСТ 2.305-68
Сениор-лектор Жаркимбаева Гульнара Бахитовна

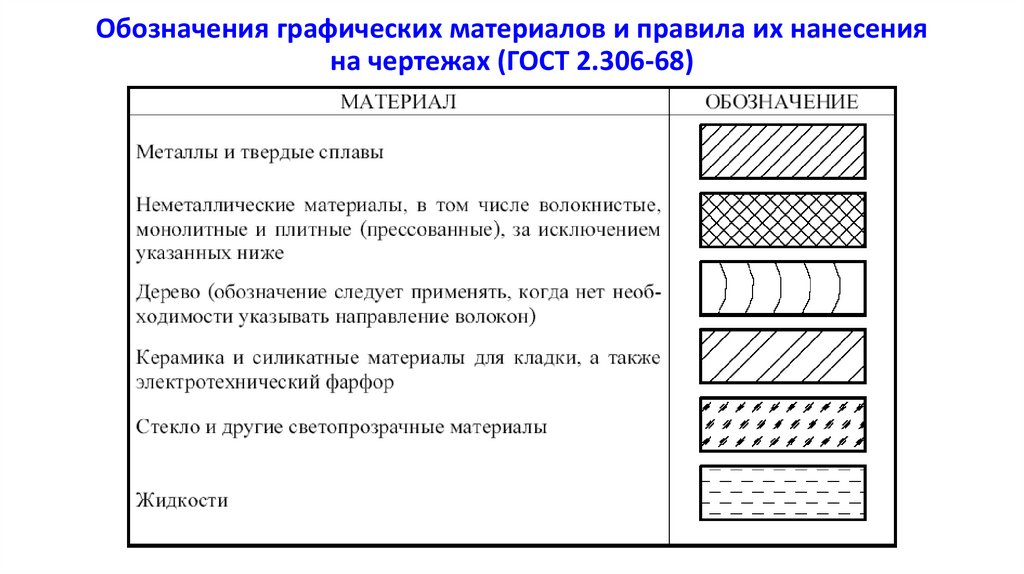

3. Обозначения графических материалов и правила их нанесения на чертежах (ГОСТ 2.306-68)

4.

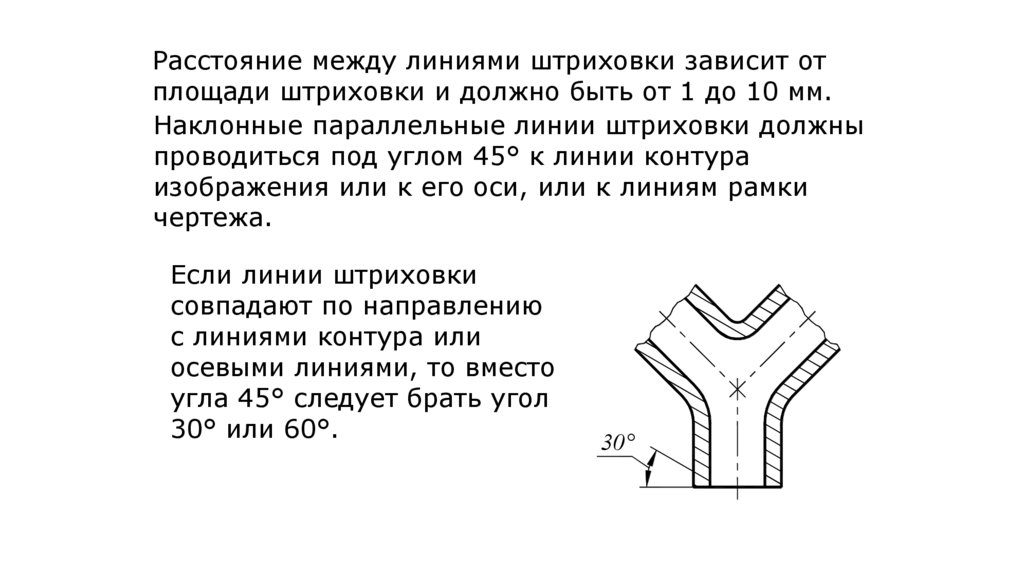

Расстояние между линиями штриховки зависит от
площади штриховки и должно быть от 1 до 10 мм.
Наклонные параллельные линии штриховки должны
Рис.3.27
проводиться под углом 45° к линии контура
изображения или к его оси, или к линиям рамки
чертежа.
Если линии штриховки
совпадают по направлению
с линиями контура или
осевыми линиями, то вместо
угла 45° следует брать угол
30° или 60°.
30°
Рис.3.28

5.

сечения узкой полоской равномерной ширины (рис.3.30).

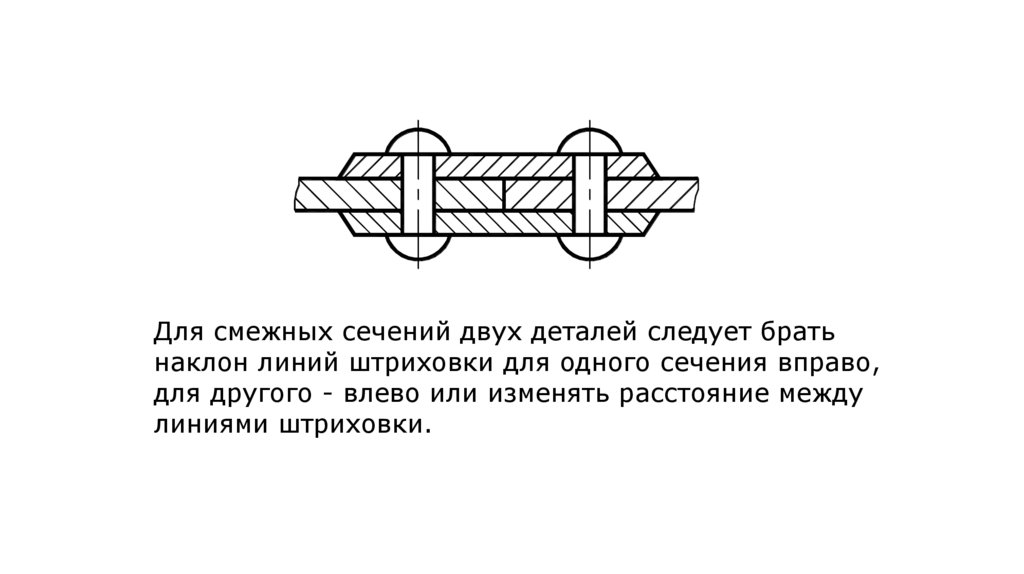

Для смежных сечений двух деталей следует брать
Рис.3.27
наклон линий штриховки
для одного сечения вправо,
для другого - влево или изменять расстояние между
линиями штриховки.

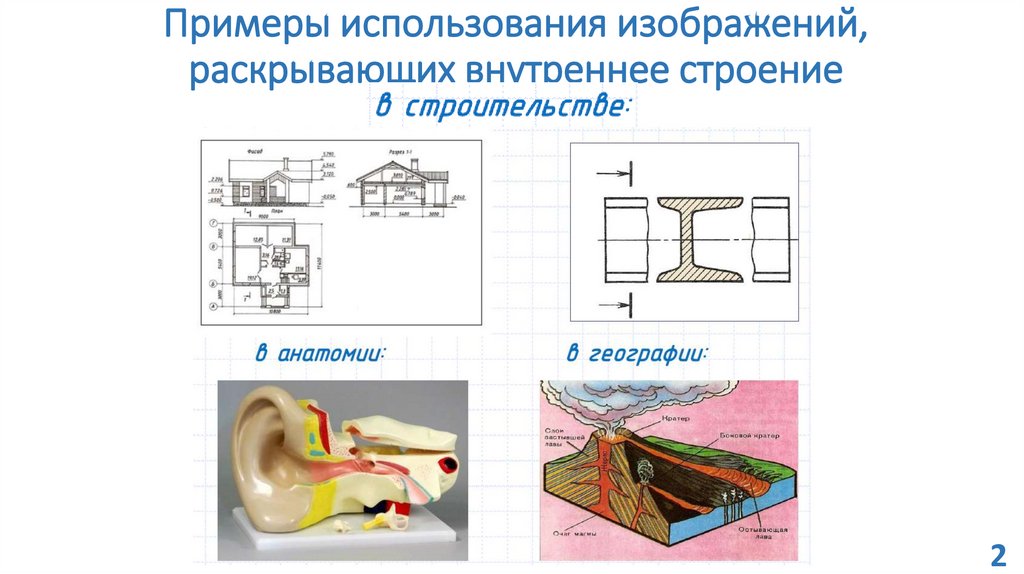

6. Примеры использования изображений, раскрывающих внутреннее строение

1

7. Примеры использования изображений, раскрывающих внутреннее строение

2

8.

ИЗОБРАЖЕНИЯ – ВИДЫ, РАЗРЕЗЫ, СЕЧЕНИЯ
ГОСТ 2.305-68

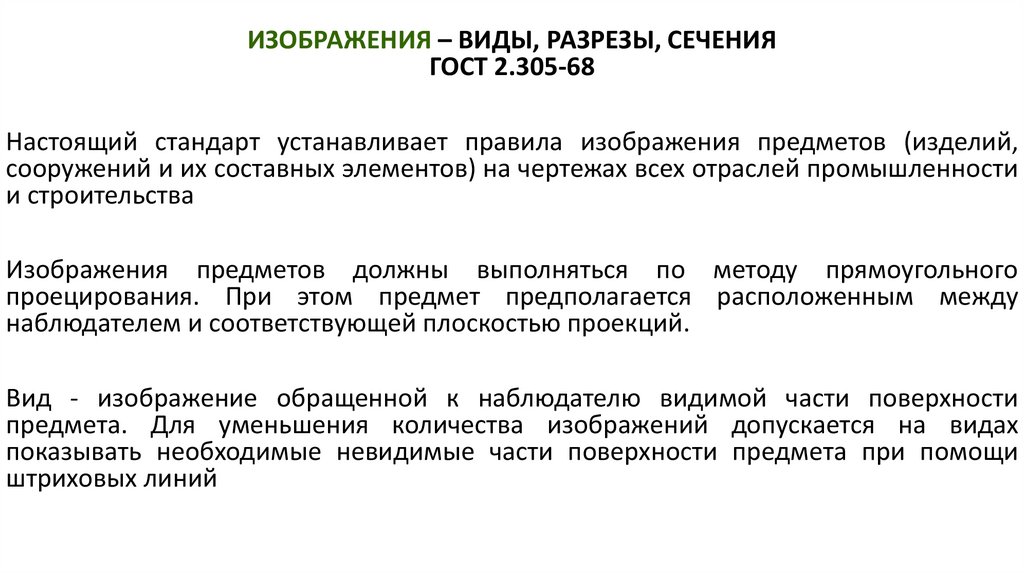

Настоящий стандарт устанавливает правила изображения предметов (изделий,
сооружений и их составных элементов) на чертежах всех отраслей промышленности
и строительства
Изображения предметов должны выполняться по методу прямоугольного
проецирования. При этом предмет предполагается расположенным между
наблюдателем и соответствующей плоскостью проекций.
Вид - изображение обращенной к наблюдателю видимой части поверхности
предмета. Для уменьшения количества изображений допускается на видах
показывать необходимые невидимые части поверхности предмета при помощи
штриховых линий

9. Разрезы

27

10.

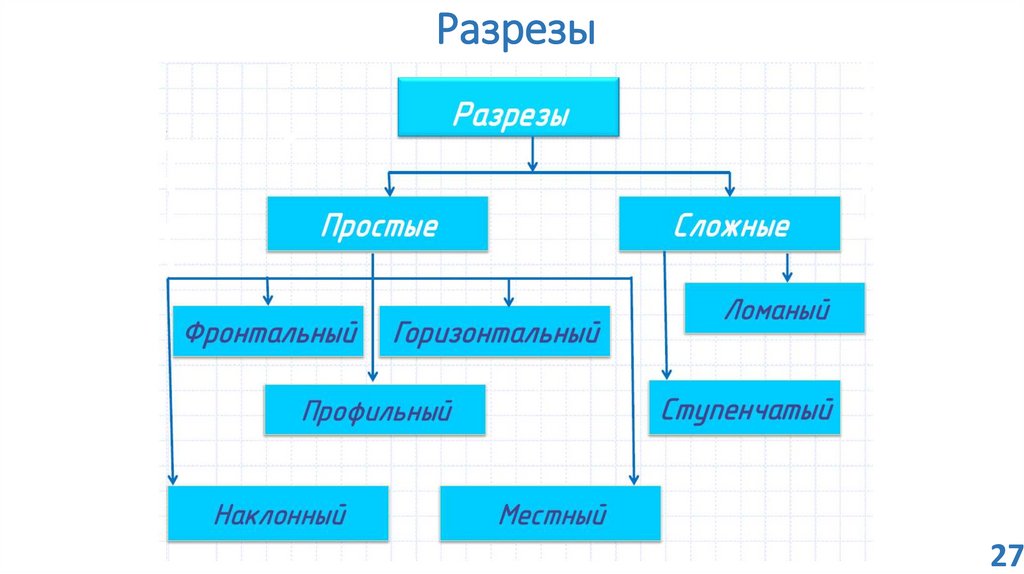

КЛАССИФИКАЦИЯ РАЗРЕЗОВ.
В зависимости от числа секущих плоскостей
разрезы разделяются на:
• простые (одна секущая плоскость);
• сложные (несколько секущих плоскостей).

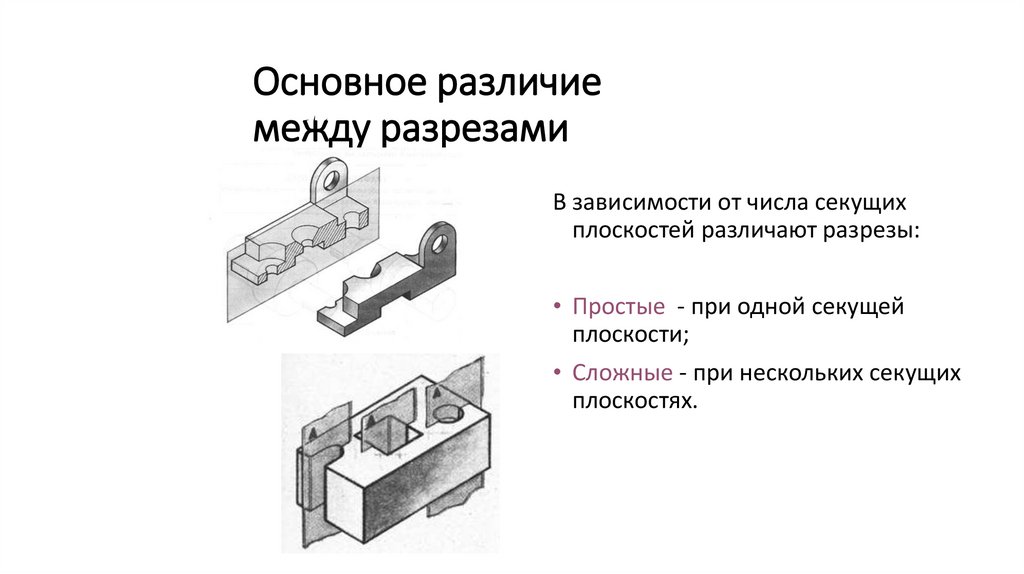

11. Основное различие между разрезами

В зависимости от числа секущих
плоскостей различают разрезы:
• Простые - при одной секущей
плоскости;
• Сложные - при нескольких секущих
плоскостях.

12.

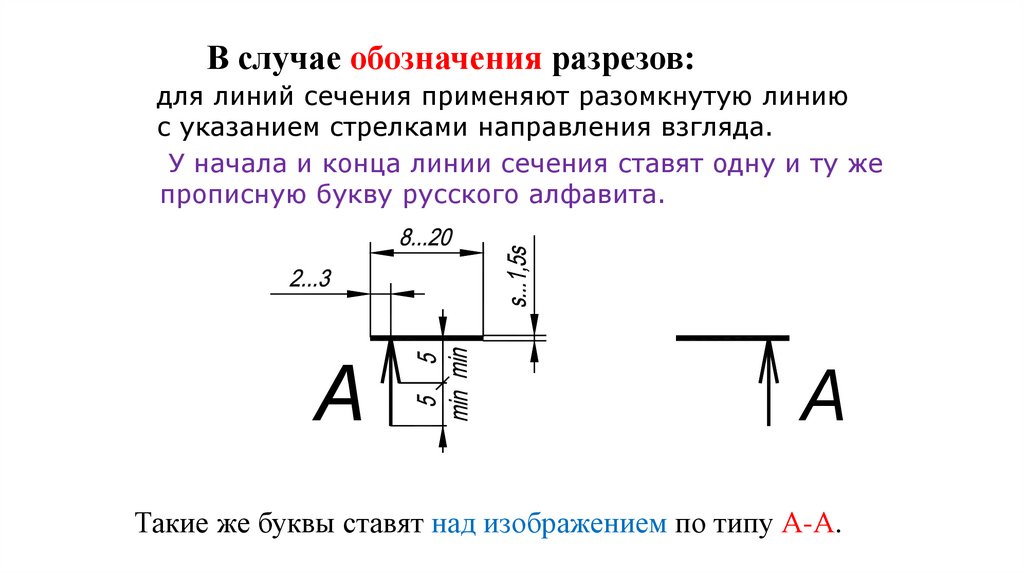

В случае обозначения разрезов:
для линий сечения применяют разомкнутую линию
с указанием стрелками направления взгляда.
У начала и конца линии сечения ставят одну и ту же
прописную букву русского алфавита.
А
А
Такие же буквы ставят над изображением по типу А-А.

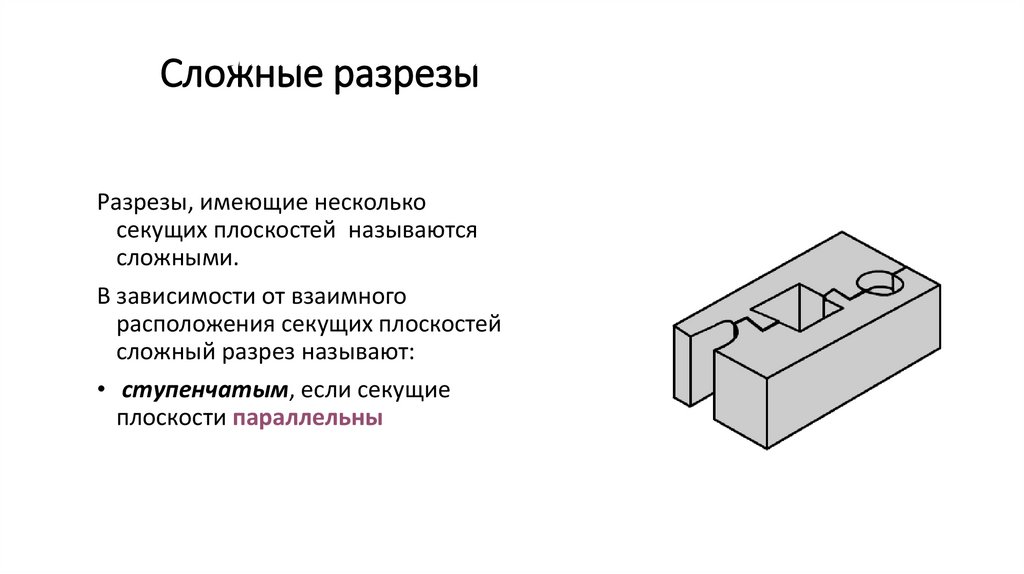

13. Сложные разрезы

Разрезы, имеющие несколько
секущих плоскостей называются
сложными.
В зависимости от взаимного
расположения секущих плоскостей
сложный разрез называют:
• ступенчатым, если секущие
плоскости параллельны

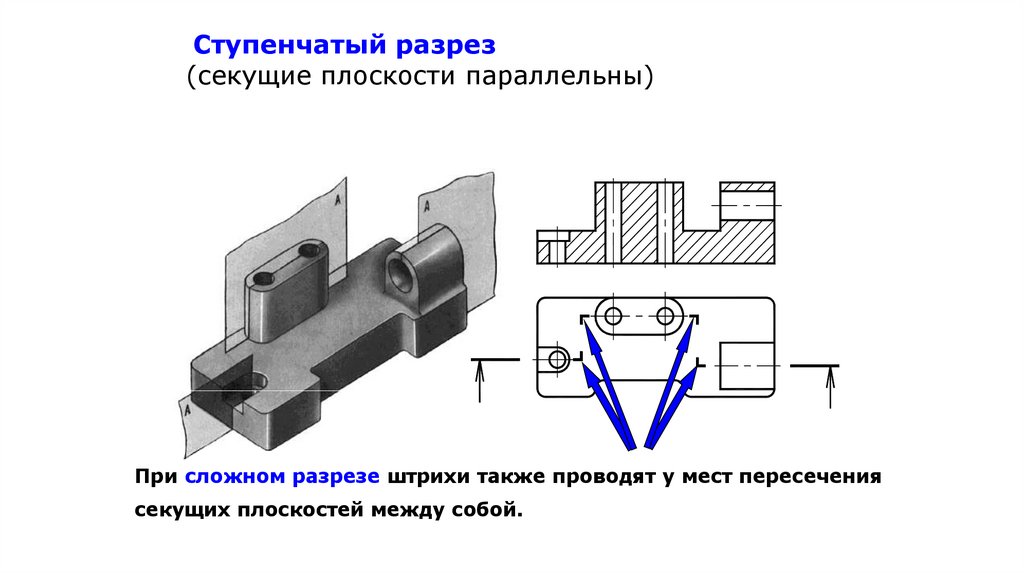

14. Разрезы сложные - ступенчатые

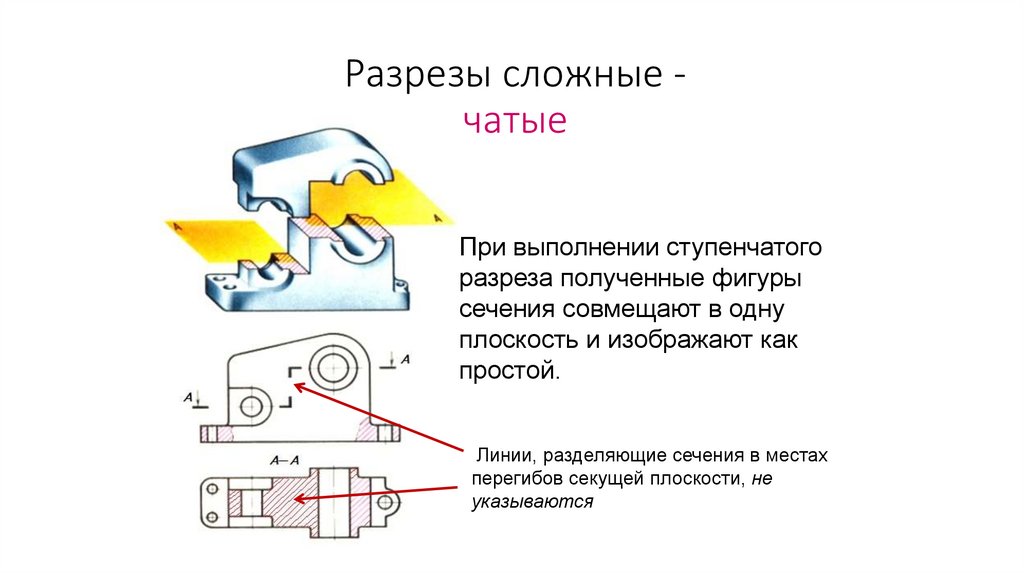

Разрезы сложные ступенчатые
При выполнении ступенчатого
разреза полученные фигуры
сечения совмещают в одну
плоскость и изображают как
простой.
Линии, разделяющие сечения в местах
перегибов секущей плоскости, не
указываются

15.

Ступенчатый
разрез
Сложные разрезы бывают
ступенчатыми, если секущие плоскости параллельны
Сложные
разрезы бывают
ступенчатыми,
если
секущие плоскости
параллельны
(рис.3.17),
и ломаными,
если секущие
плоскости
пересекаются
(рис.3.18).
(секущие
плоскости
(рис.3.17),
и ломаными,
если секущие параллельны)
плоскости пересекаются (рис.3.18).
Рис.3.17
При сложном разрезе штрихи также проводят у мест пересечения
При ломаных разрезах секущие плоскости условно повертывают до совмещения в
секущих
плоскостей
между собой.
Рис.3.17
одну плоскость
(рис.3.18).
При ломаных разрезах секущие плоскости условно повертывают до совмещения в

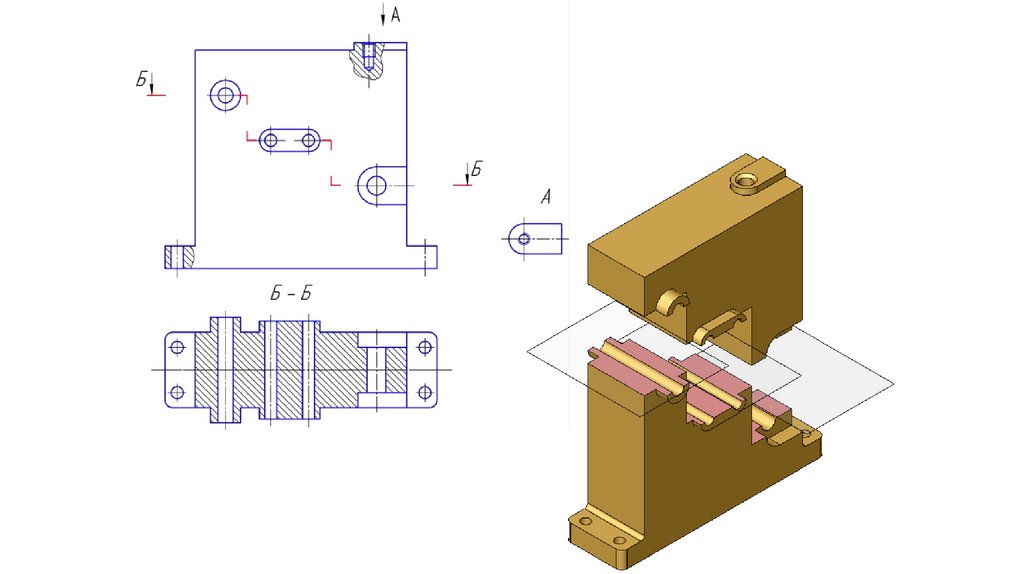

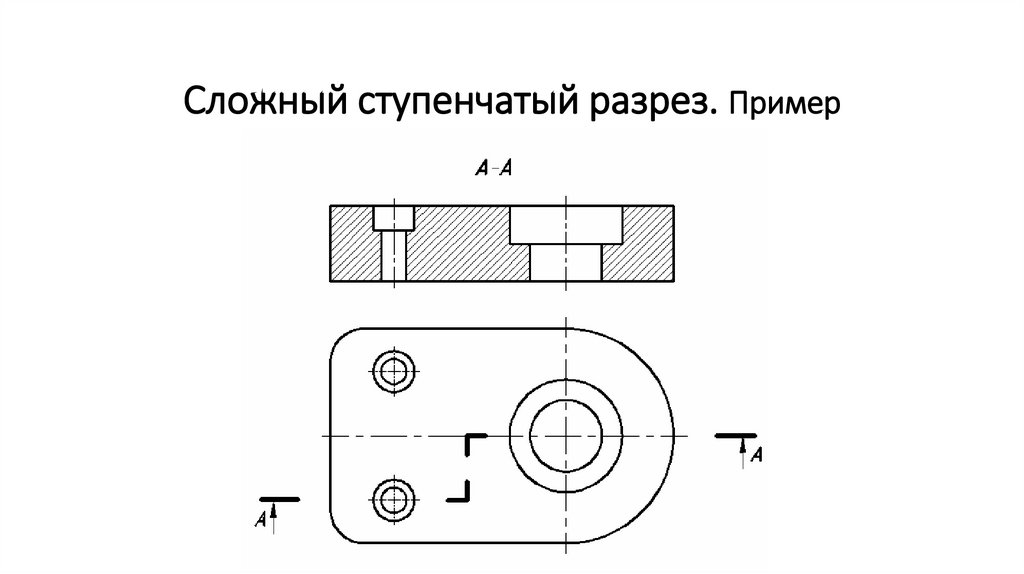

16. Сложный ступенчатый разрез. Пример

17.

18.

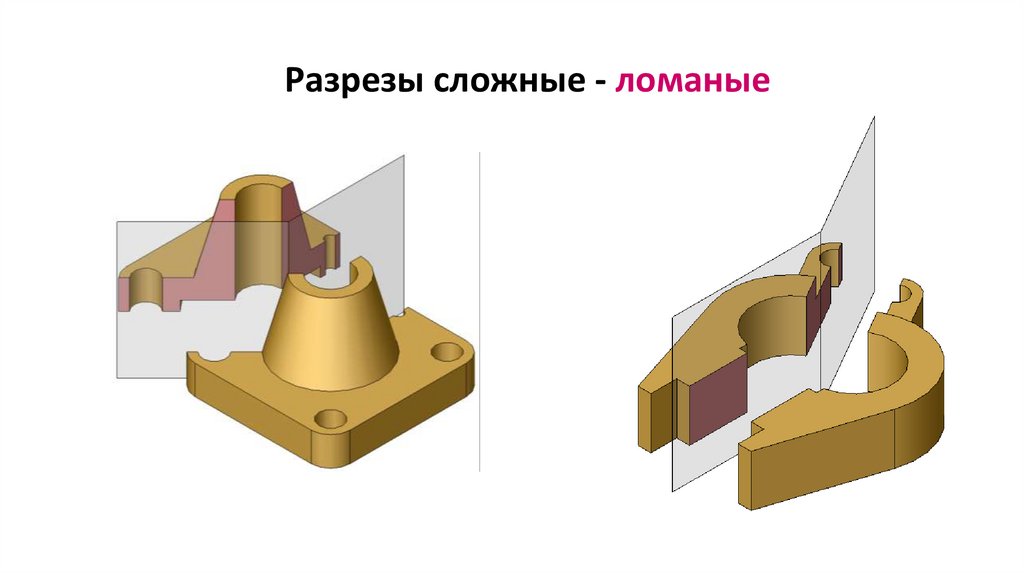

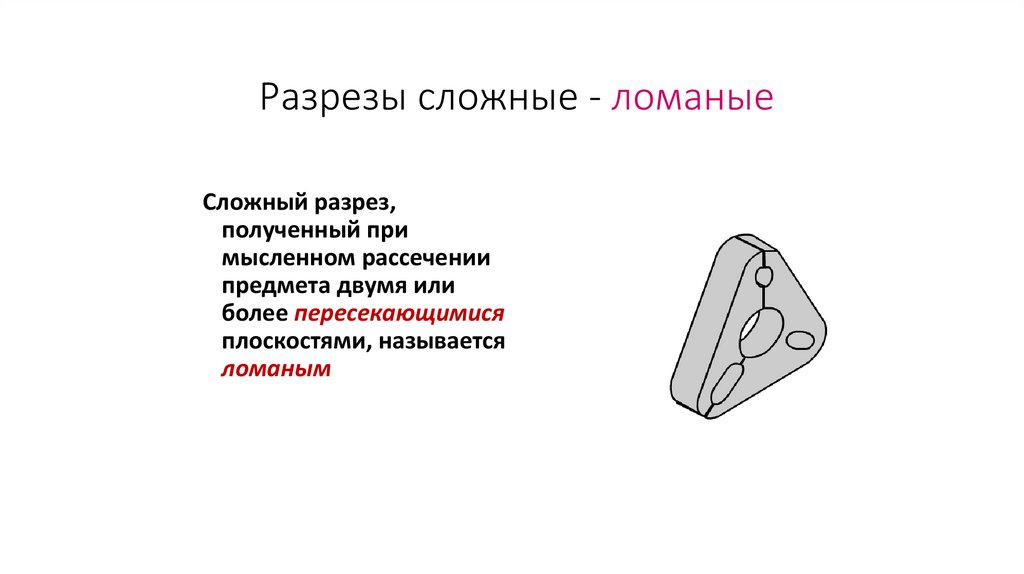

19. Разрезы сложные - ломаные

Сложный разрез,
полученный при
мысленном рассечении
предмета двумя или
более пересекающимися
плоскостями, называется
ломаным

20. Разрезы сложные - ломаные

21. Ломаные разрезы

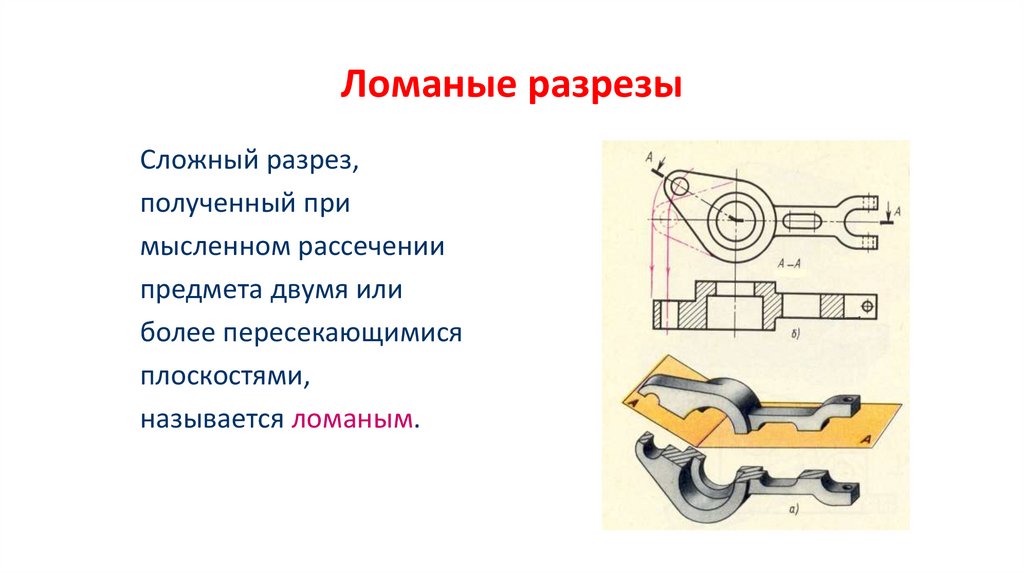

Сложный разрез,
полученный при
мысленном рассечении
предмета двумя или
более пересекающимися
плоскостями,
называется ломаным.

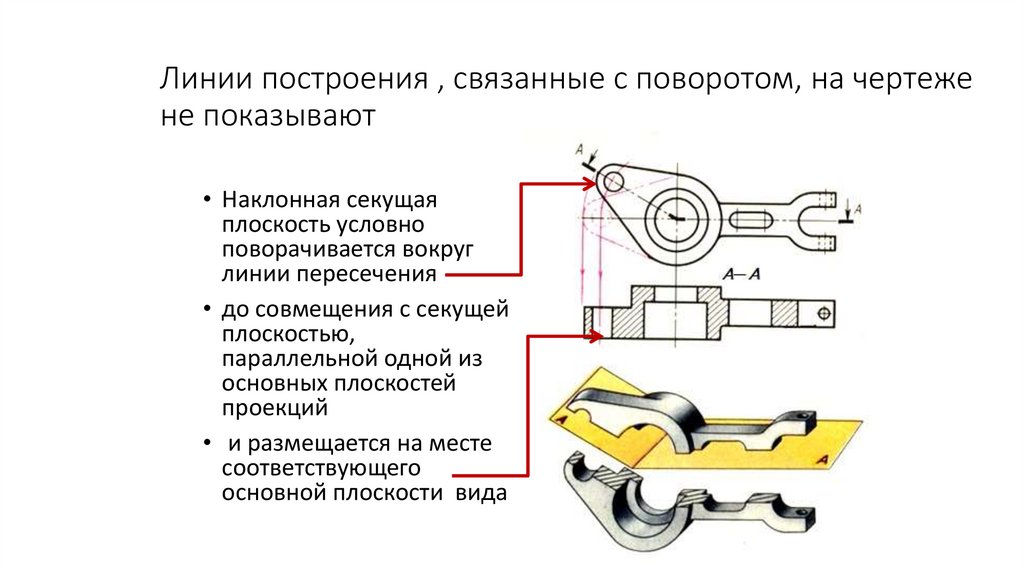

22. Линии построения , связанные с поворотом, на чертеже не показывают

• Наклонная секущая
плоскость условно
поворачивается вокруг
линии пересечения
• до совмещения с секущей
плоскостью,
параллельной одной из
основных плоскостей
проекций
• и размещается на месте
соответствующего
основной плоскости вида

23.

При ломаных
ломаных разрезах
разрезах секущие
секущие
плоскости условно
При
условно повертывают
повертывают до
до совмещения
совмещения вв
Рис.3.17плоскости
одну плоскость
плоскость (рис.3.18).
(рис.3.18).
одну
При ломаных разрезах секущие плоскости условно повертывают до совмещения в
одну плоскость (рис.3.18).

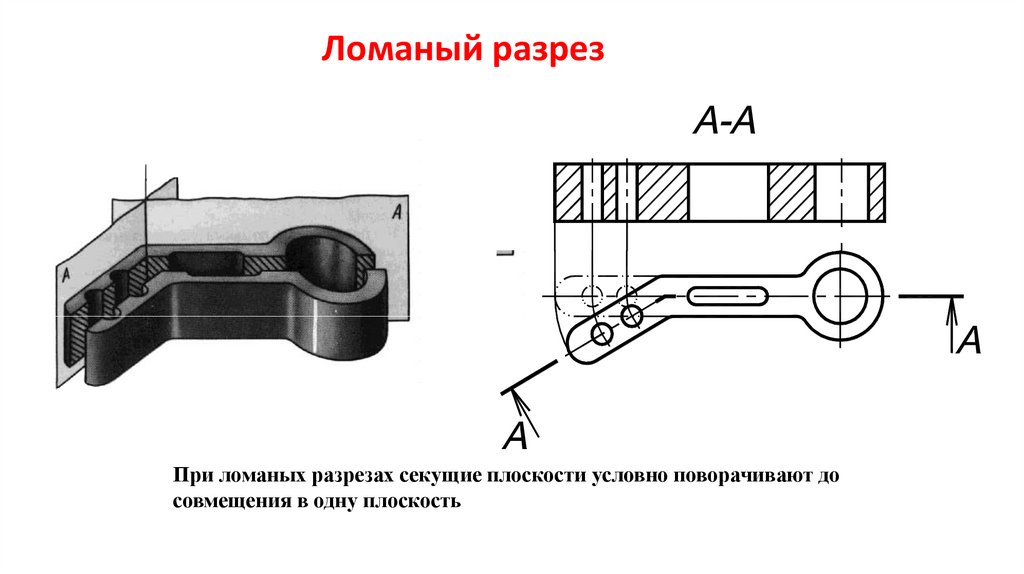

Ломаный разрез
Рис.3.18
Рис.3.18
При ломаных разрезах
секущие плоскости условно поворачивают до
совмещения в одну плоскость
Положение
секущей плоскости
плоскости на
на чертеже
чертеже указывают
Рис.3.18
Положение
секущей
указывают линией
линией сечения
сечения со
со стрелками
стрелками
(рис.3.10). При
При сложном
сложном разрезе
разрезе штрихи
штрихи проводят
проводят также
(рис.3.10).
также уу мест
мест пересечения
пересечения секущих
секущих

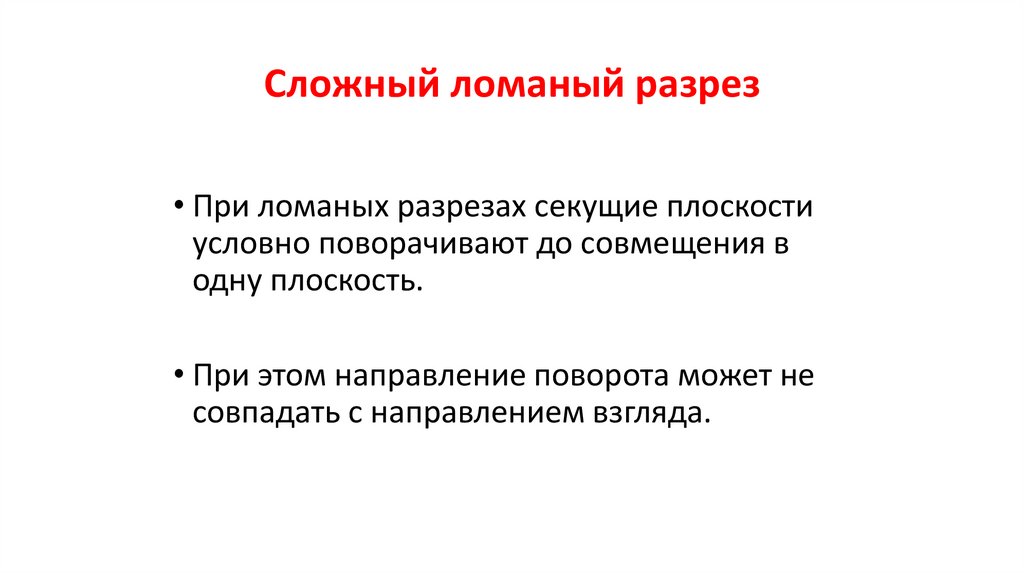

24. Сложный ломаный разрез

• При ломаных разрезах секущие плоскости
условно поворачивают до совмещения в
одну плоскость.
• При этом направление поворота может не
совпадать с направлением взгляда.

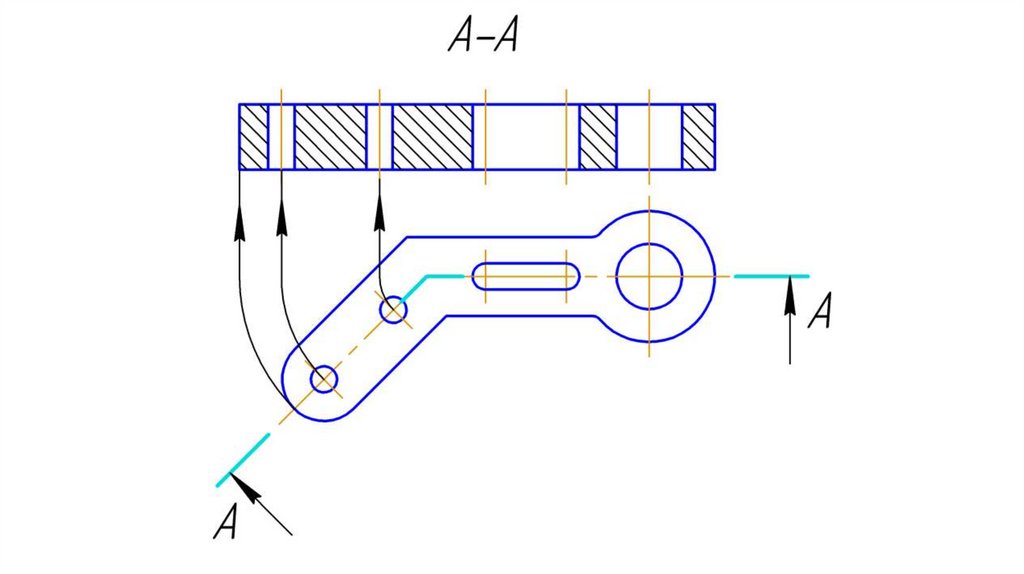

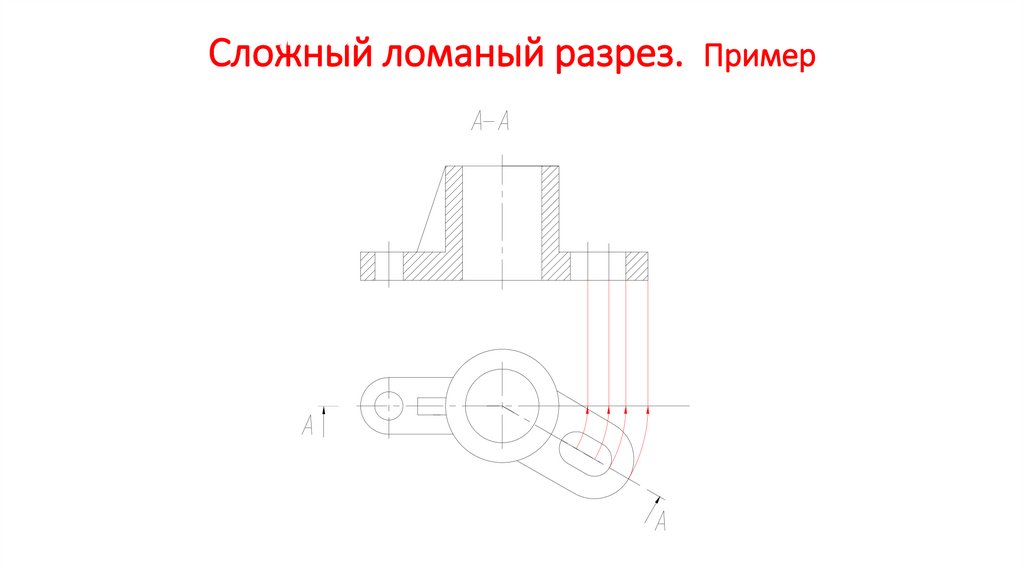

25. Сложный ломаный разрез. Пример

26.

27.

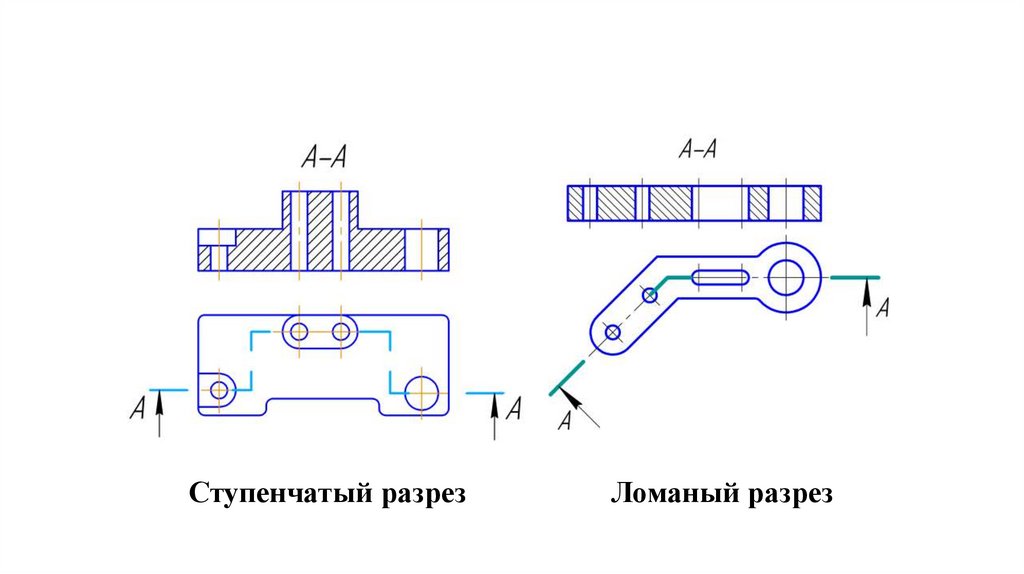

Ступенчатый разрез
Ломаный разрез

28. Сечения

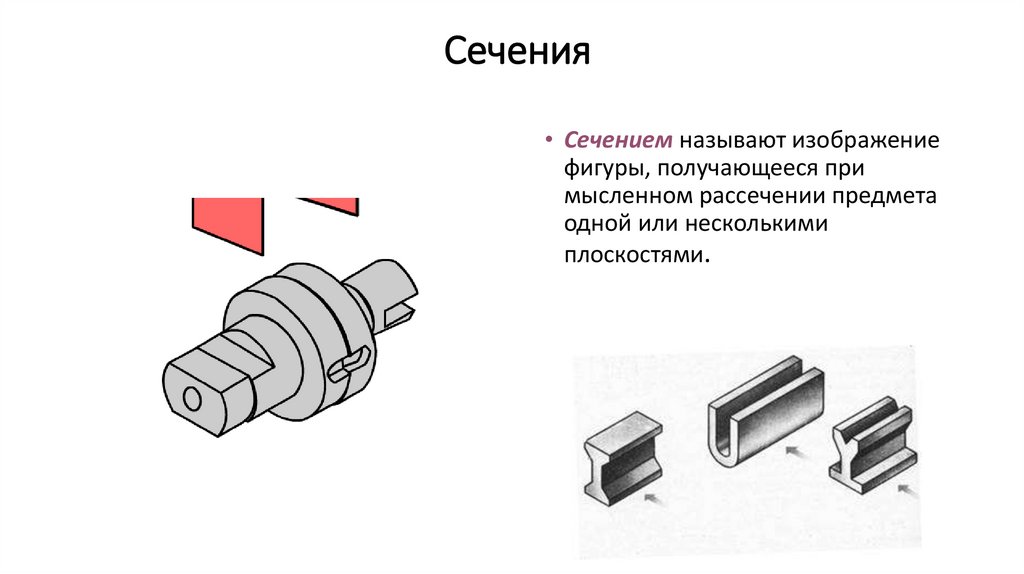

• Сечением называют изображение
фигуры, получающееся при
мысленном рассечении предмета
одной или несколькими
плоскостями.

29.

Сечения
Сечение
фигуры,
получающейся при мысленном рассечении
предмета
одной
или
несколькими
плоскостями.
Сечения обычно применяют для выявления
поперечной формы предмета.

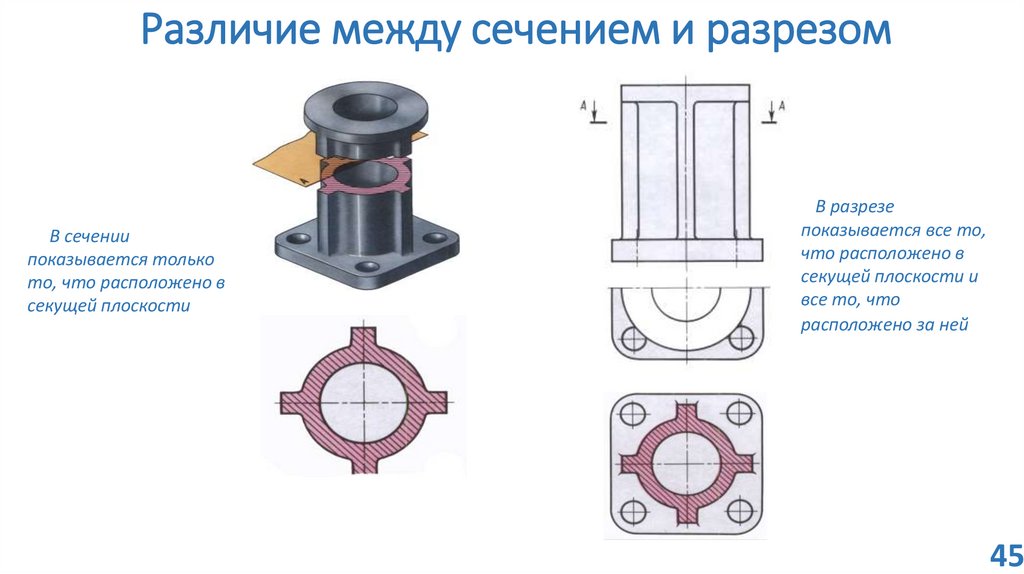

30. Различие между сечением и разрезом

В сечении
показывается только
то, что расположено в
секущей плоскости
В разрезе
показывается все то,
что расположено в
секущей плоскости и
все то, что
расположено за ней
45

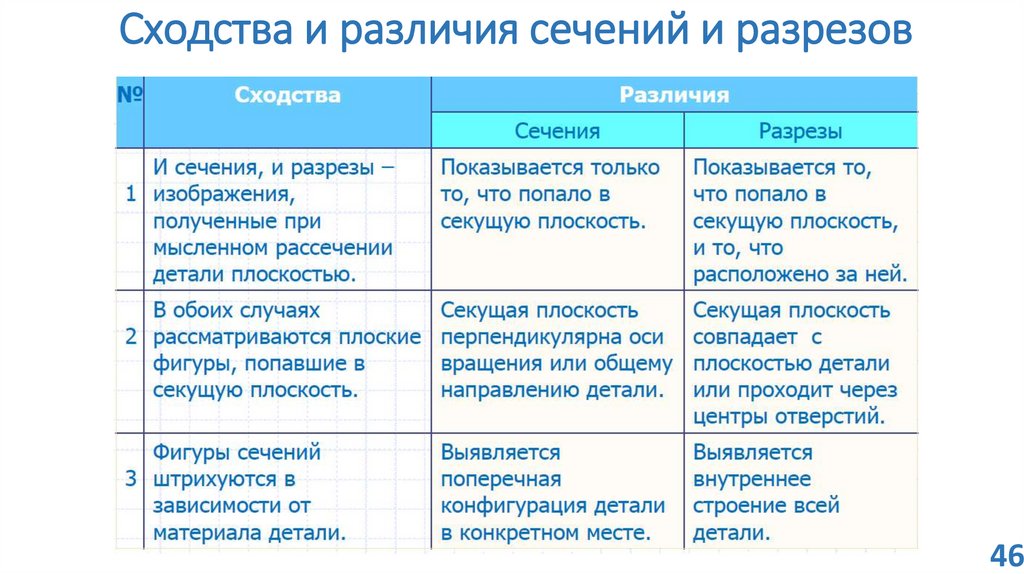

31. Сходства и различия сечений и разрезов

46

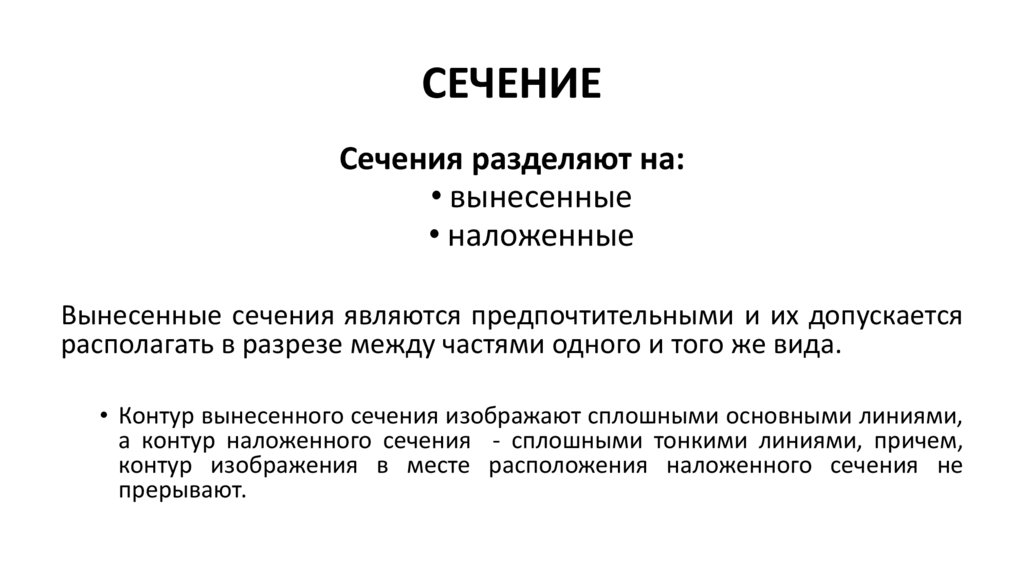

32. СЕЧЕНИЕ

Сечения разделяют на:
• вынесенные
• наложенные
Вынесенные сечения являются предпочтительными и их допускается
располагать в разрезе между частями одного и того же вида.
• Контур вынесенного сечения изображают сплошными основными линиями,
а контур наложенного сечения - сплошными тонкими линиями, причем,
контур изображения в месте расположения наложенного сечения не
прерывают.

33.

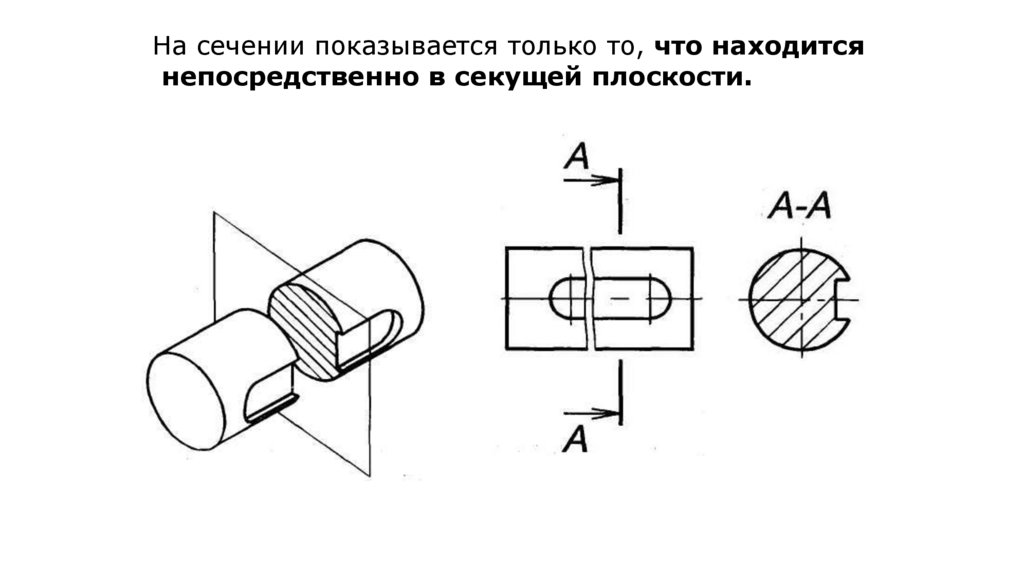

На сечении показывается только то, что находится
непосредственно в секущей плоскости.

34.

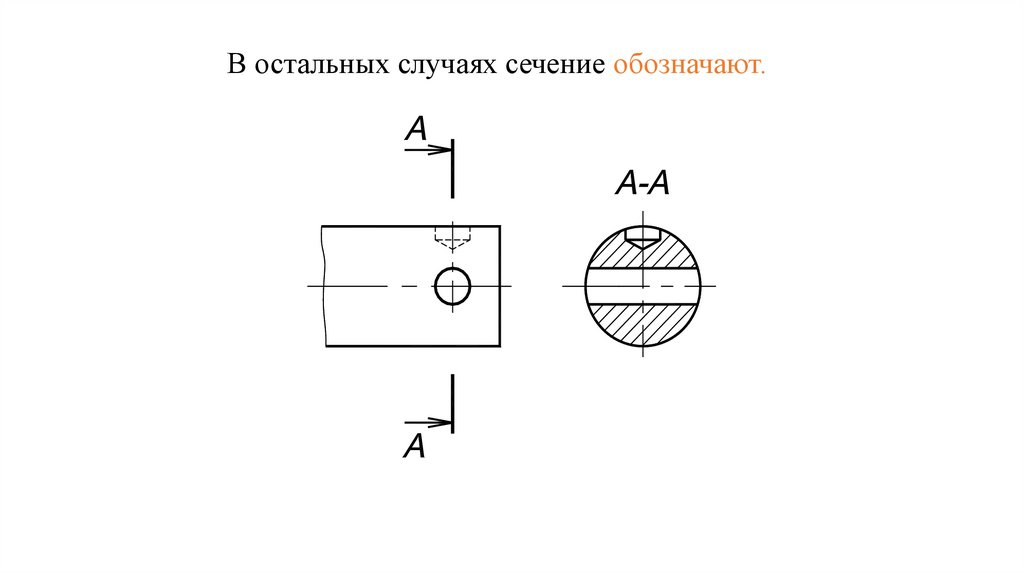

В остальных случаях сечение обозначают.

35.

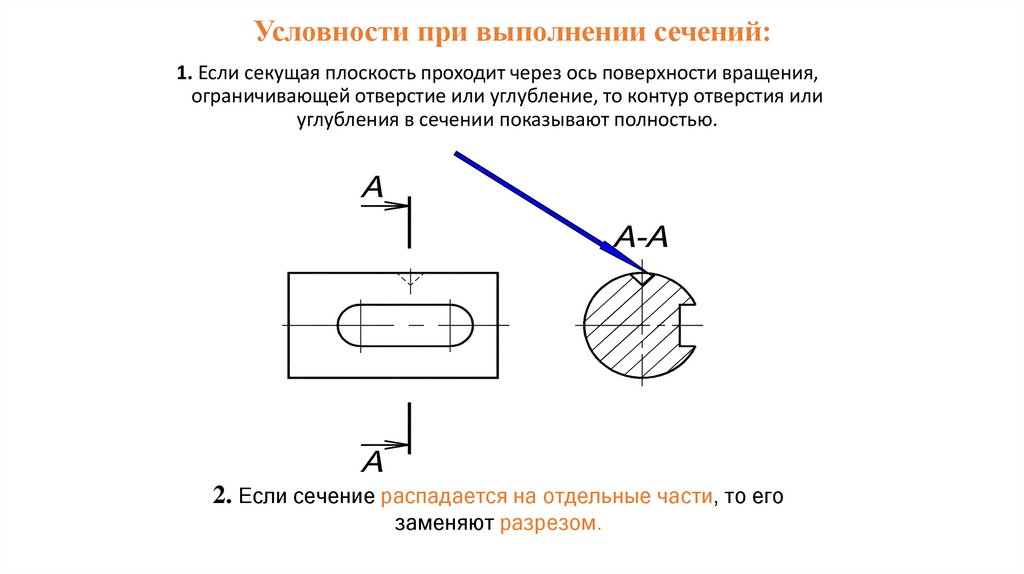

Условности при выполнении сечений:
1. Если секущая плоскость проходит через ось поверхности вращения,
ограничивающей отверстие или углубление, то контур отверстия или
углубления в сечении показывают полностью.
2. Если сечение распадается на отдельные части, то его
заменяют разрезом.

36.

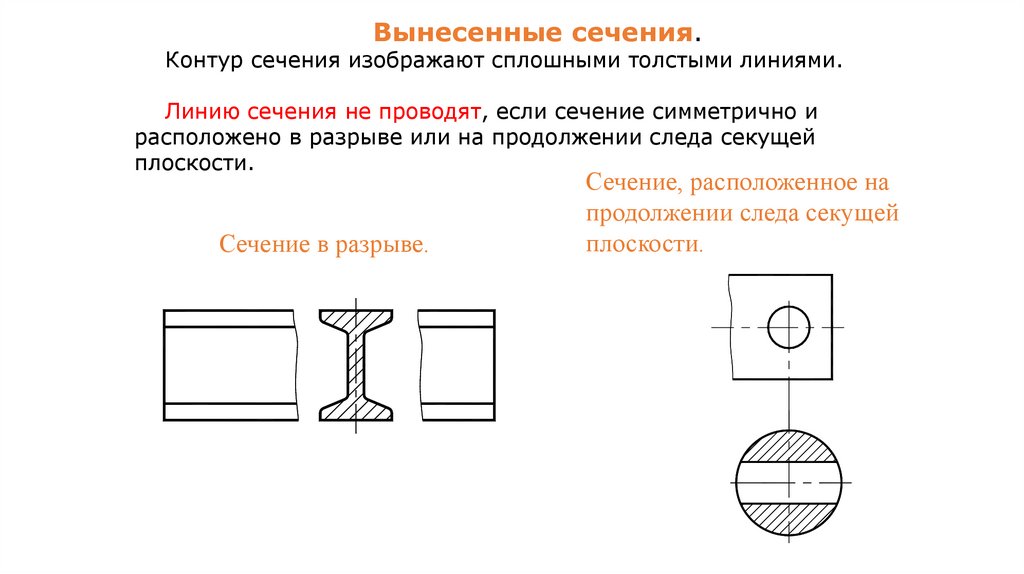

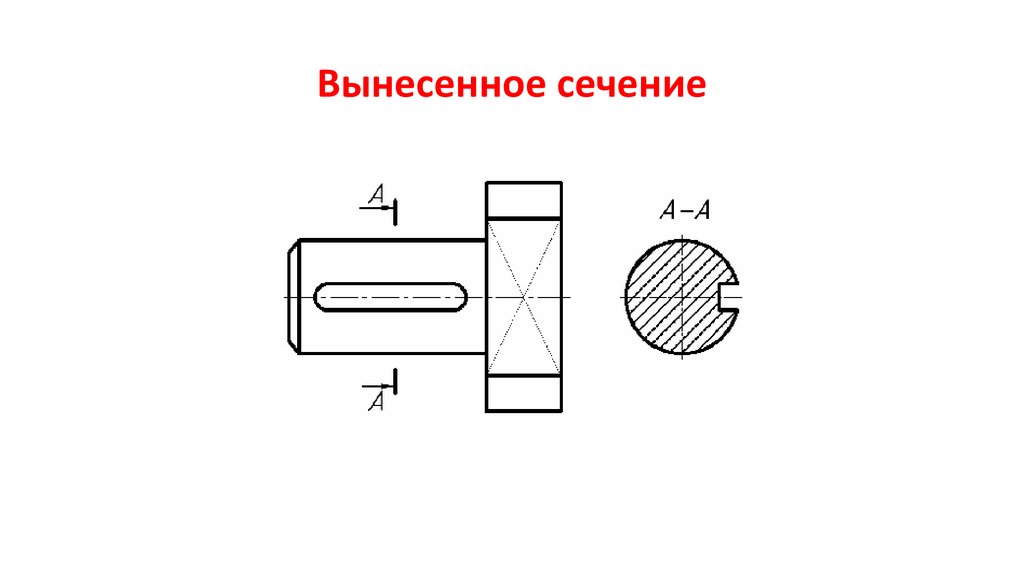

Вынесенные сечения.
Контур сечения изображают сплошными толстыми линиями.
Линию сечения не проводят, если сечение симметрично и
расположено в разрыве или на продолжении следа секущей
плоскости.
Сечение в разрыве.
Сечение, расположенное на
продолжении следа секущей
плоскости.

37. Вынесенное сечение

38.

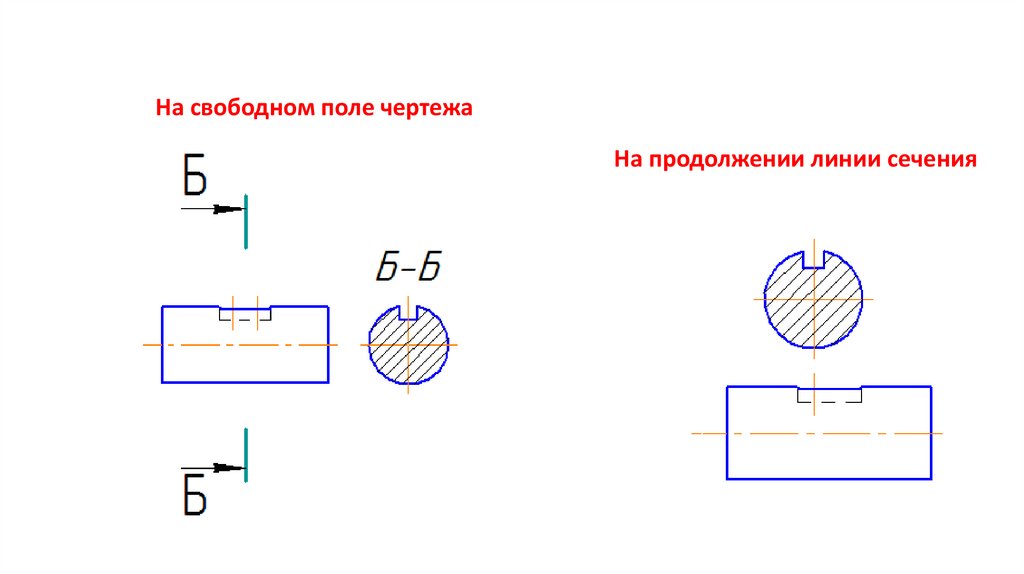

На свободном поле чертежа
На продолжении линии сечения

39. Сечение в разрыве детали

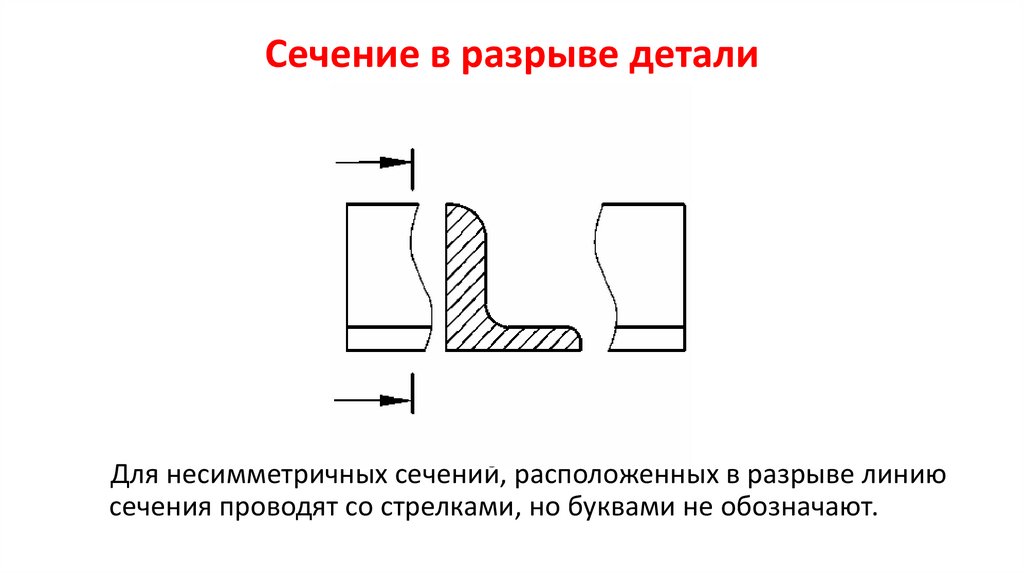

Для несимметричных сечений, расположенных в разрыве линию
сечения проводят со стрелками, но буквами не обозначают.

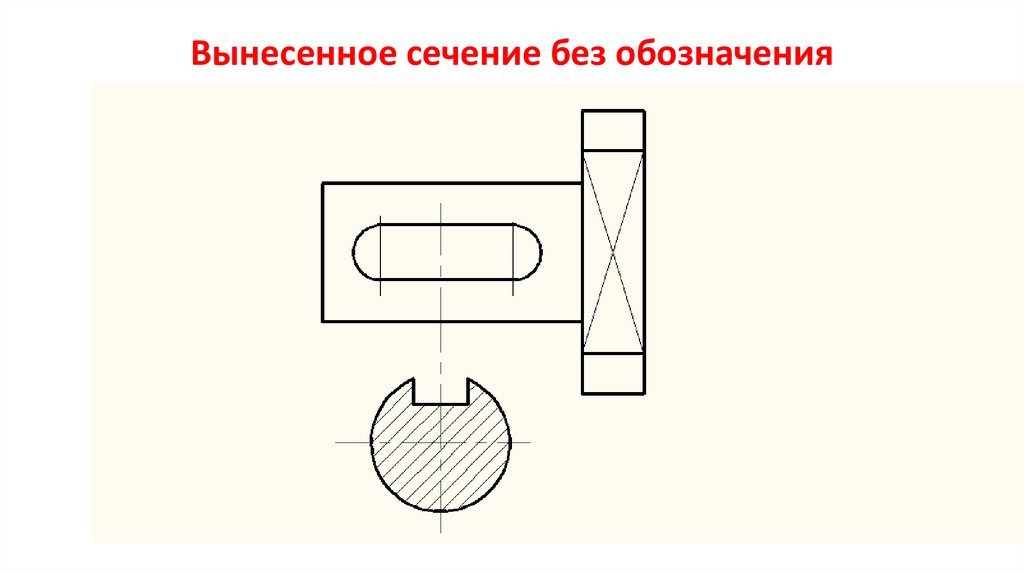

40. Вынесенное сечение без обозначения

41.

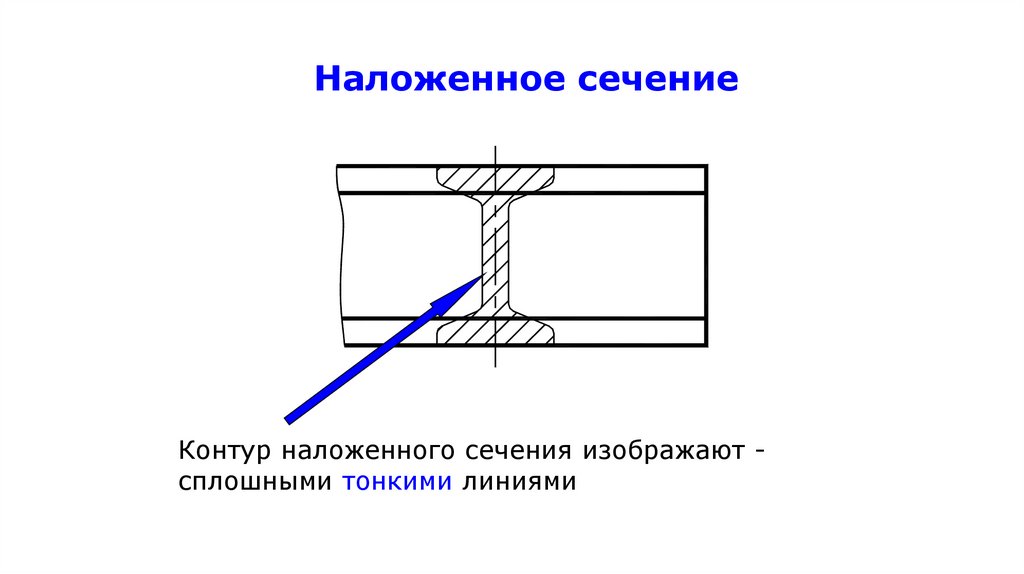

Наложенное сечение
Контур наложенного сечения изображают сплошными тонкими линиями

42. Несимметричное наложенное сечение

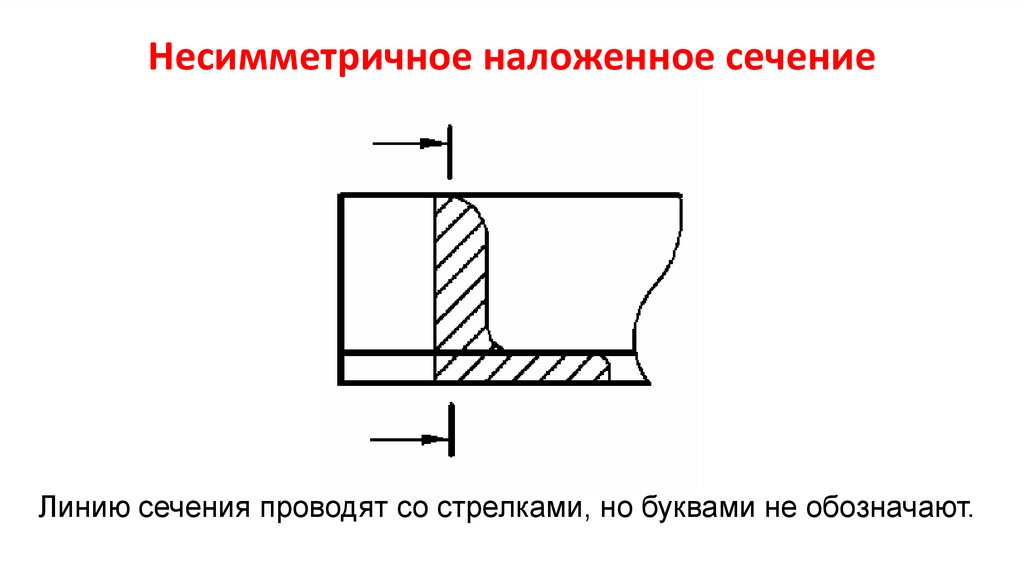

Линию сечения проводят со стрелками, но буквами не обозначают.

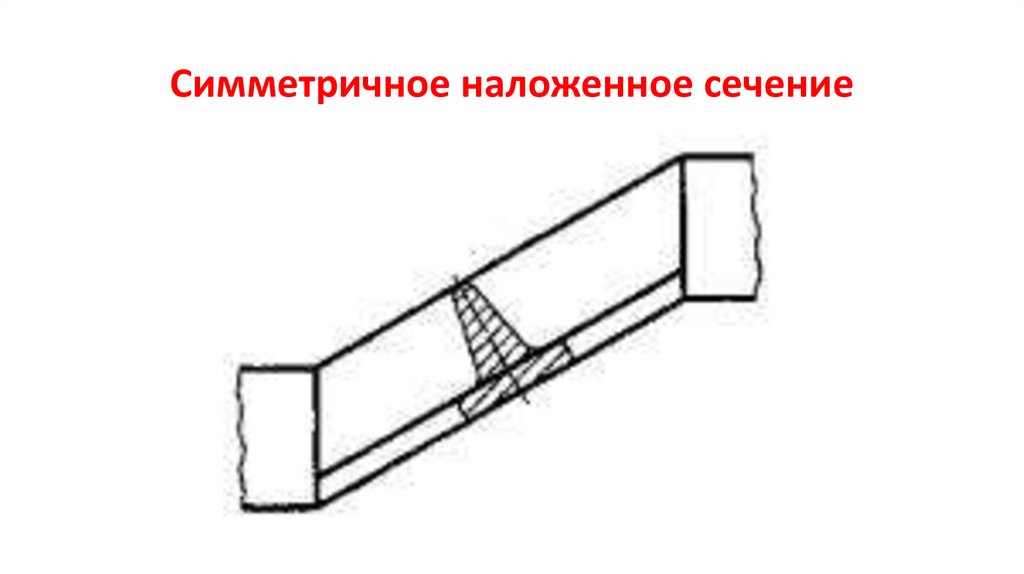

43. Симметричное наложенное сечение

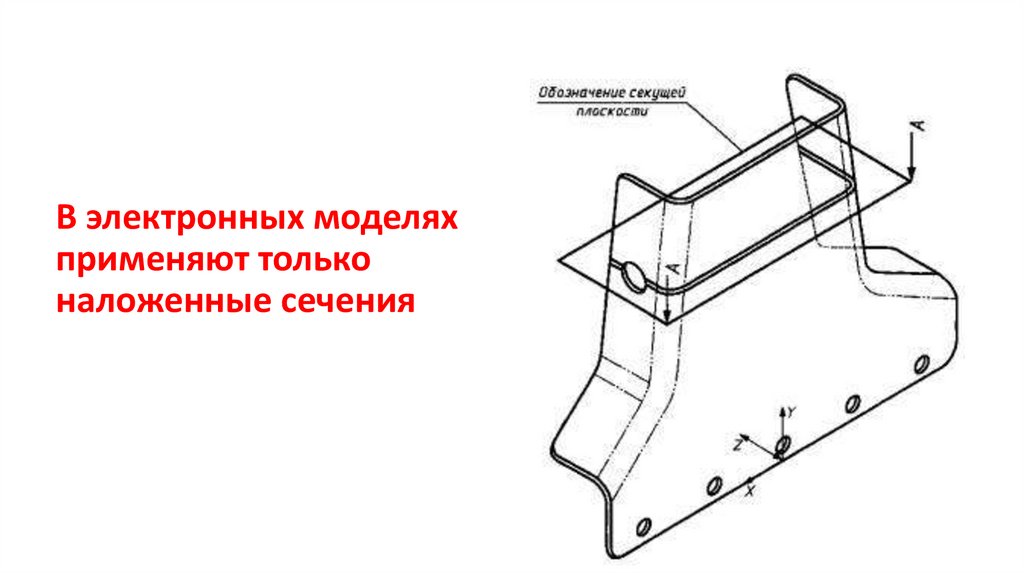

44. В электронных моделях применяют только наложенные сечения

45.

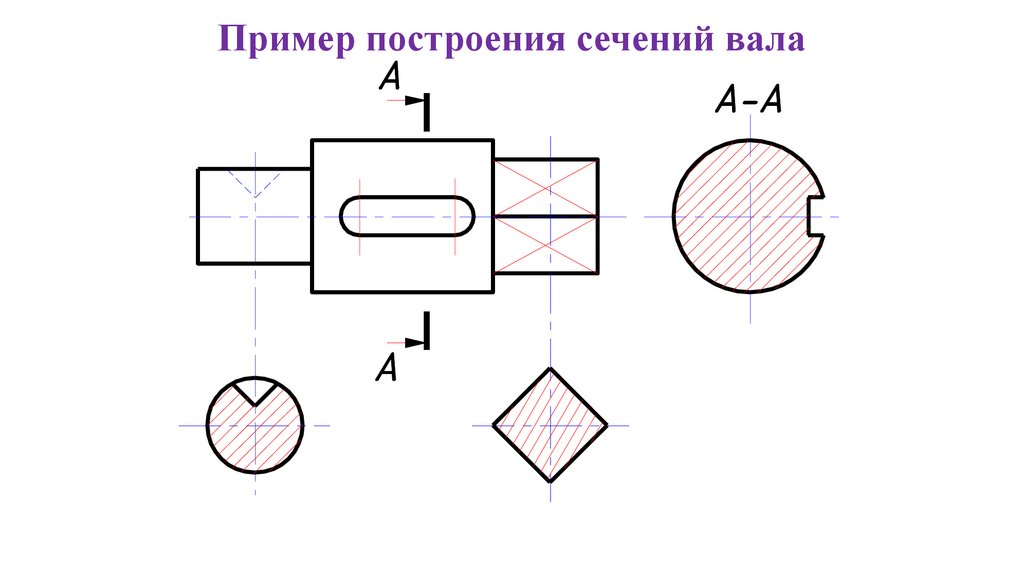

Пример построения сечений вала

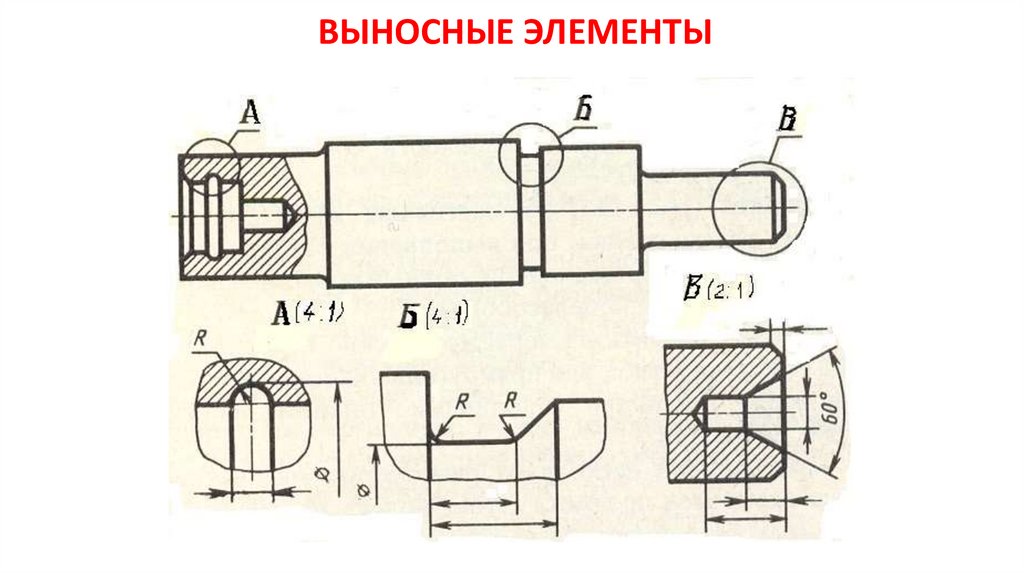

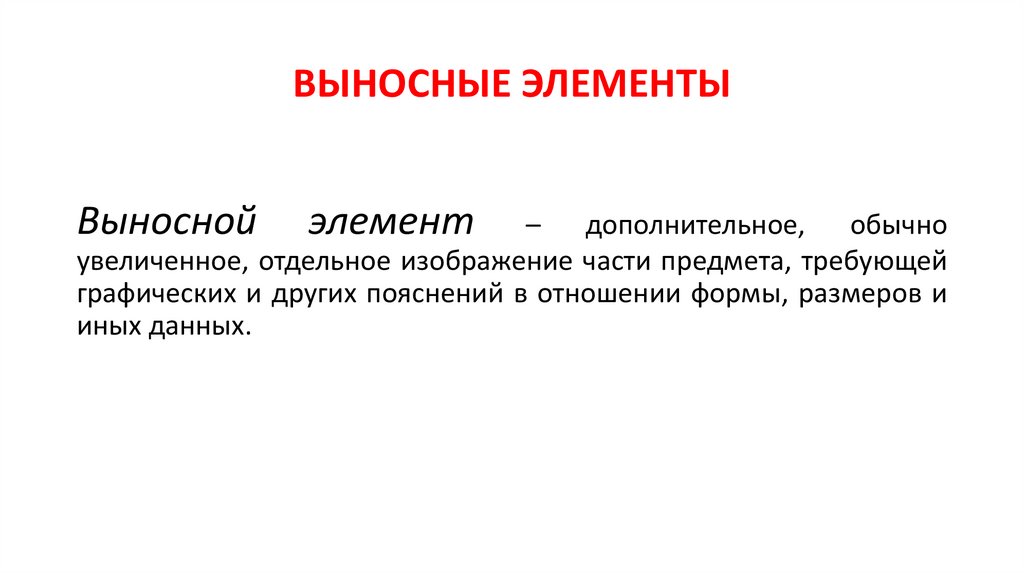

46. ВЫНОСНЫЕ ЭЛЕМЕНТЫ

Выносной
элемент
– дополнительное, обычно
увеличенное, отдельное изображение части предмета, требующей
графических и других пояснений в отношении формы, размеров и
иных данных.

47. Выносные элементы

• Выносной элемент: Дополнительное,
изображение части предмета.
обычно
увеличенное,
отдельное
• Выносной элемент используют на чертежах, как правило, для размещения
какой-либо части предмета, требующей графического или других пояснений в
отношении формы, размеров и иных данных.
• Выносной элемент может содержать подробности, не указанные на
соответствующем изображении, и может отличаться от него по содержанию
(например, изображение может быть видом, а выносной элемент – разрезом).

48.

• При применении выносного элемента соответствующее место отмечают на виде,
разрезе или сечении замкнутой сплошной тонкой линией – окружностью,
овалом и т.п. с обозначением выносного элемента прописной буквой. Над
изображением выносного элемента указывают обозначение и масштаб, в
котором он выполнен.
• Выносной элемент располагают возможно ближе к соответствующему месту на
изображении предмета.

49. ВЫНОСНЫЕ ЭЛЕМЕНТЫ

50. Условности и упрощения

• Подробность выполнения изображения предмета
устанавливает разработчик исходя из требований к
содержанию документа в зависимости от стадии
разработки и вида документа.
• Если вид, разрез или сечение представляет собой
симметричную фигуру, допускается вычерчивать
половину изображения или немного более половины
изображения с проведением в последнем случае
линии обрыва.

51.

Условность при выполнении разрезов:
такие элементы, как спицы маховиков, шкивов, зубчатых
колес; тонкие стенки типа ребер жесткости и т.п., показывают
незаштрихованными, если секущая плоскость направлена
вдоль оси или длинной стороны такого элемента.
Рис.3.26

52. Условности и упрощения

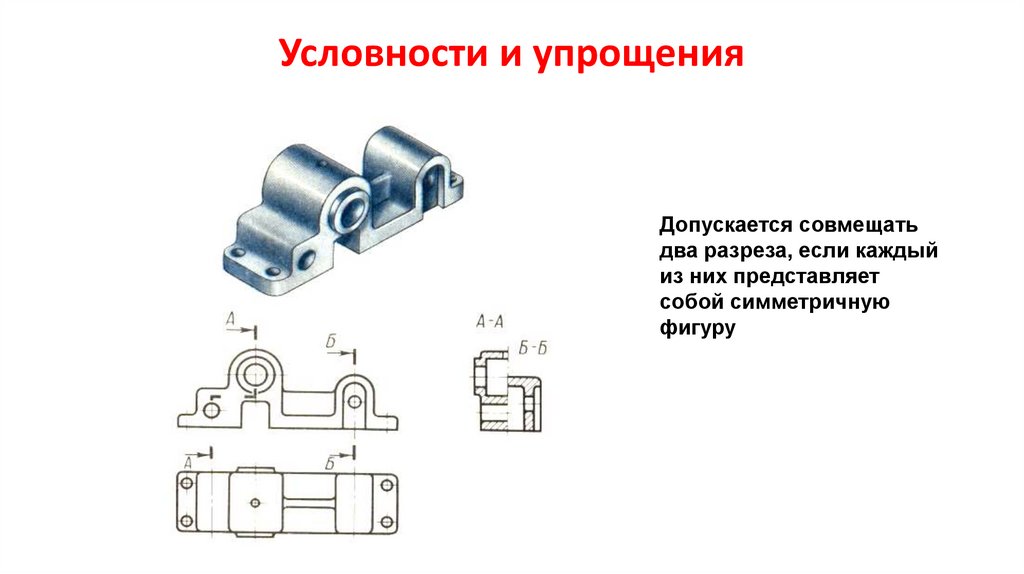

Допускается совмещать
два разреза, если каждый
из них представляет
собой симметричную
фигуру

53. Условности и упрощения

Если в тонких
элементах имеются
отверстия, то
выполняют местный
разрез.
Допускается
применение сложных
разрезов,
представляющих собой
сочетание ступенчатых
и ломаных разрезов*.
*Элементы детали, проецирующиеся с искажением, можно не изображать, если это
не требуется для понимания конструкции детали.

54. Условности и упрощения

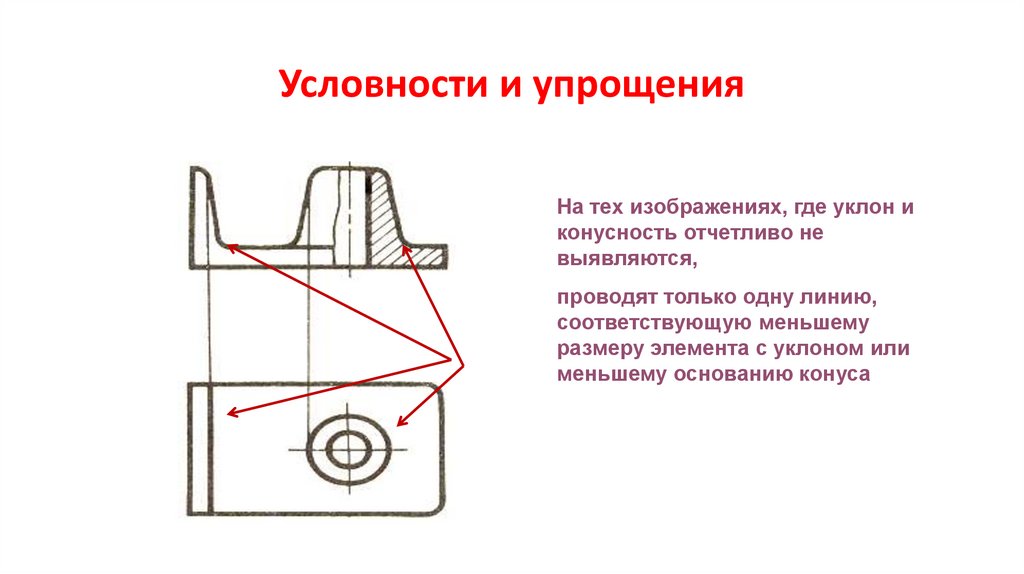

На тех изображениях, где уклон и
конусность отчетливо не
выявляются,
проводят только одну линию,
соответствующую меньшему
размеру элемента с уклоном или
меньшему основанию конуса

55. Условности и упрощения

При наличии нескольких равномерно
расположенных элементов (зубьев,
отверстий)
показывают один - два таких
элемента,
а остальные изображают упрощенно
или условно,
но так, чтобы была сохранена
ясность расположения всех
элементов

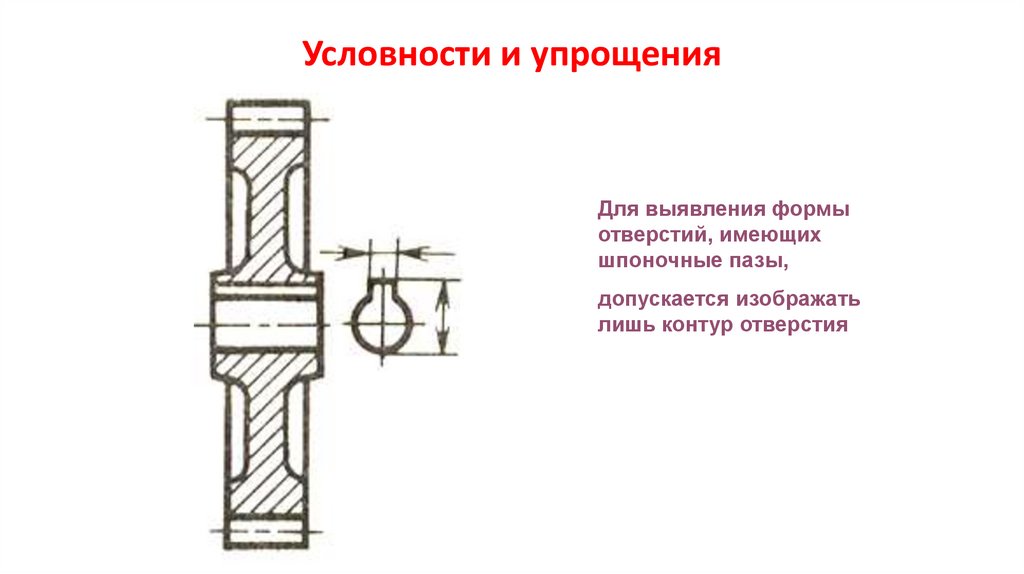

56. Условности и упрощения

Для выявления формы
отверстий, имеющих
шпоночные пазы,
допускается изображать
лишь контур отверстия

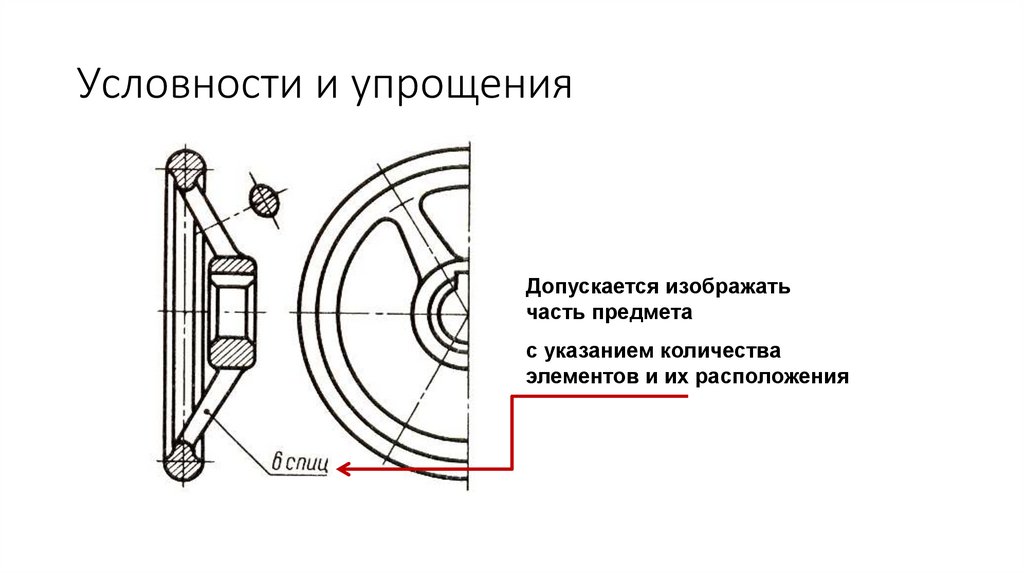

57. Условности и упрощения

Допускается изображать
часть предмета
с указанием количества
элементов и их расположения

58.

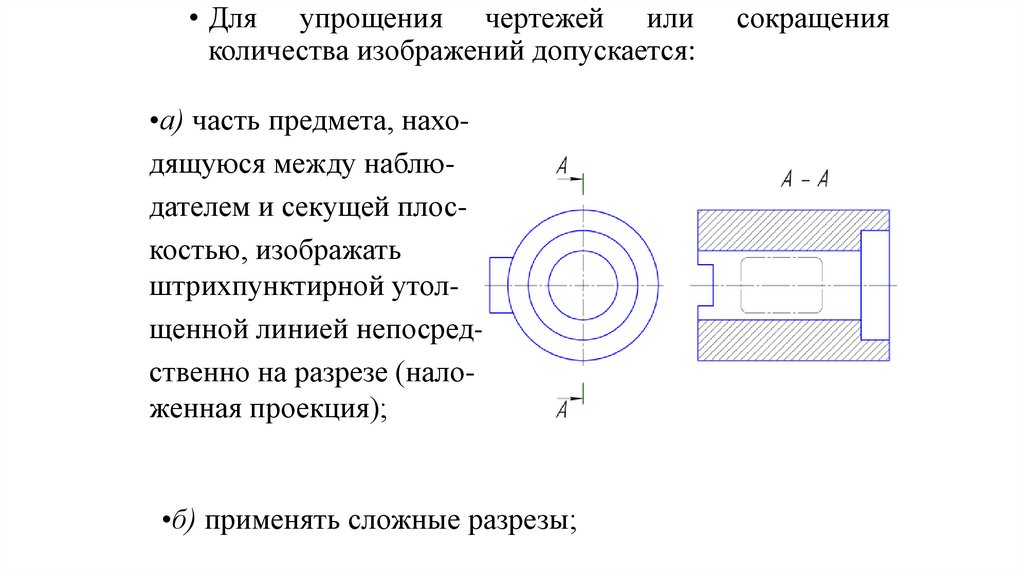

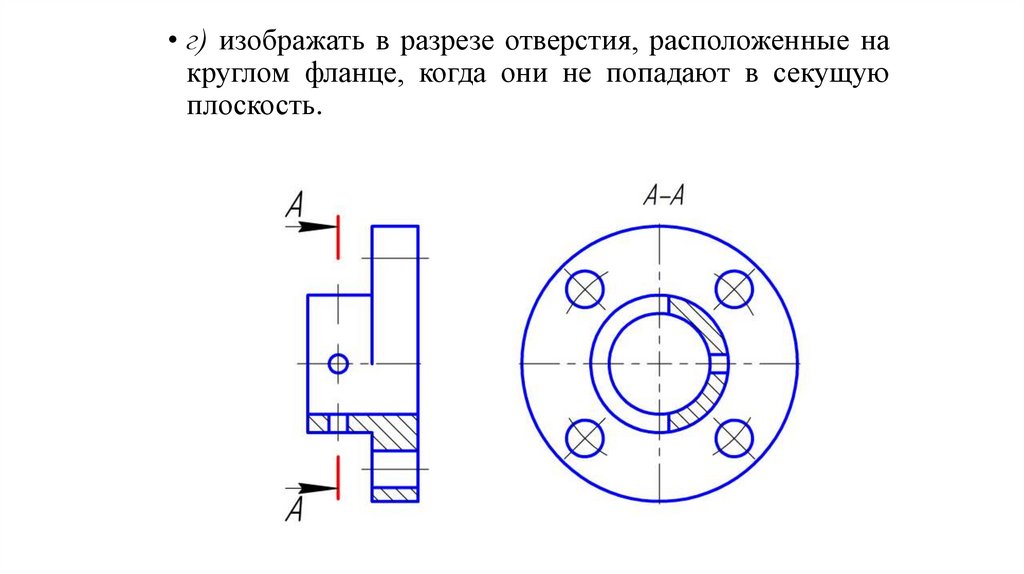

• Для упрощения чертежей или
количества изображений допускается:
•а) часть предмета, находящуюся между наблюдателем и секущей плоскостью, изображать
штрихпунктирной утолщенной линией непосредственно на разрезе (наложенная проекция);
•б) применять сложные разрезы;
сокращения

59.

• в) для показа отверстия в ступицах зубчатых колес,
шкивов и т.п., а также для шпоночных пазов
вместо полного изображения детали давать лишь
контур отверстия или паза;

60.

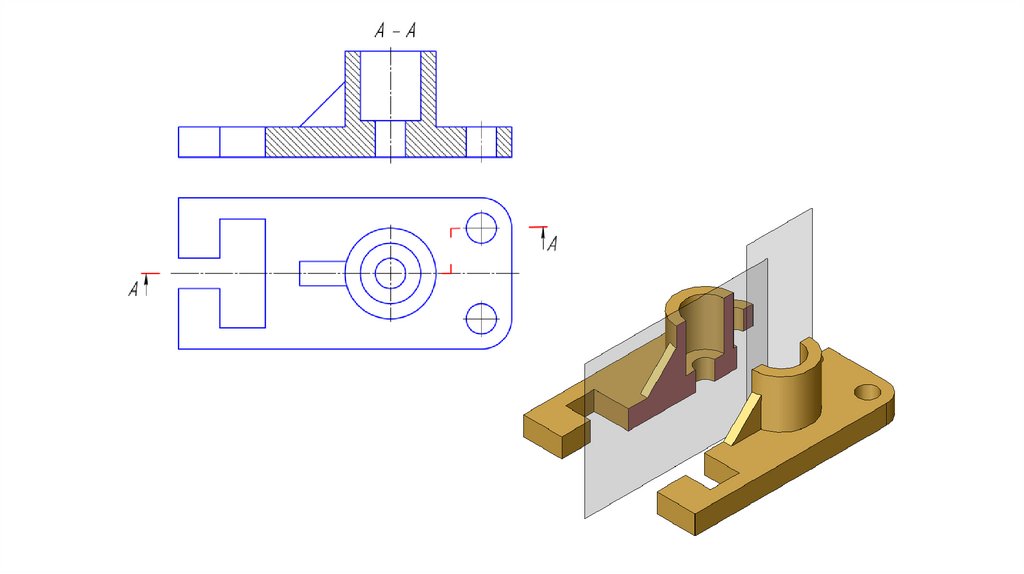

• г) изображать в разрезе отверстия, расположенные на
круглом фланце, когда они не попадают в секущую
плоскость.

61.

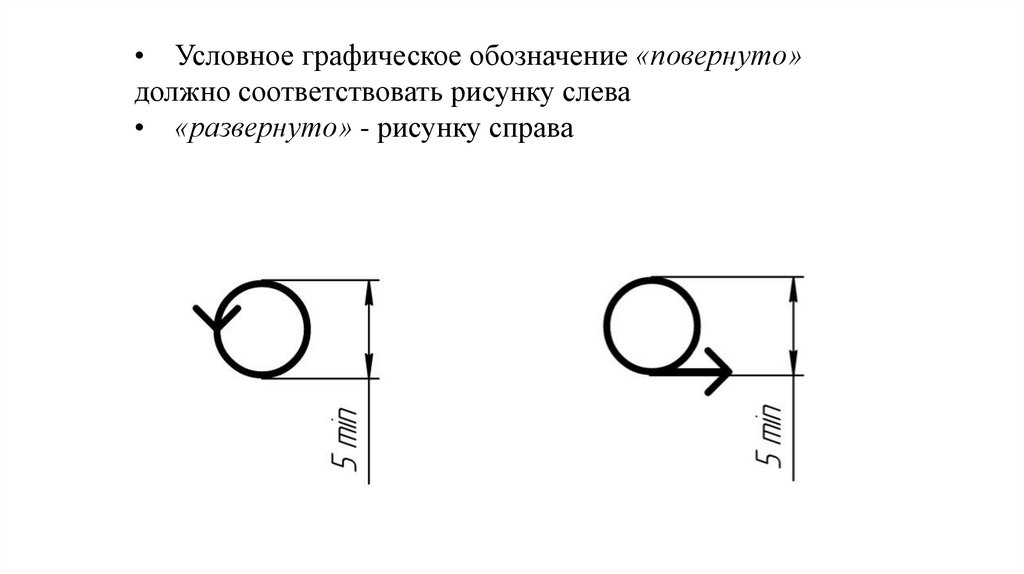

• Условное графическое обозначение «повернуто»
должно соответствовать рисунку слева
• «развернуто» - рисунку справа

62.

63.

Спасибо за внимание!
