РИ-321111_Гуков_Егор_Презентация

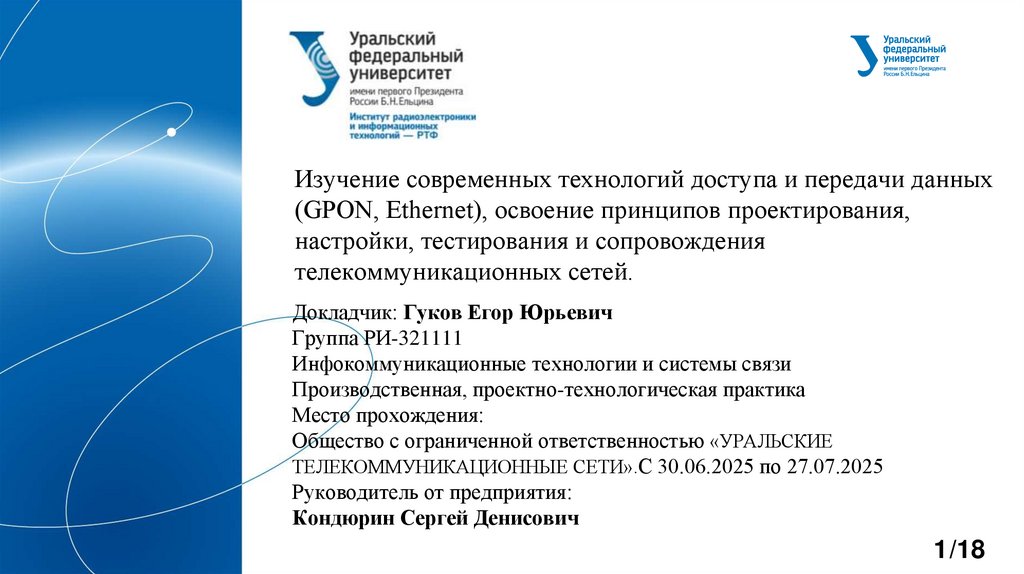

1.

Изучение современных технологий доступа и передачи данных
(GPON, Ethernet), освоение принципов проектирования,
настройки, тестирования и сопровождения
телекоммуникационных сетей.
Докладчик: Гуков Егор Юрьевич
Группа РИ-321111
Инфокоммуникационные технологии и системы связи
Производственная, проектно-технологическая практика
Место прохождения:
Общество с ограниченной ответственностью «УРАЛЬСКИЕ
ТЕЛЕКОММУНИКАЦИОННЫЕ СЕТИ».С 30.06.2025 по 27.07.2025
Руководитель от предприятия:
Кондюрин Сергей Денисович
1/18

2.

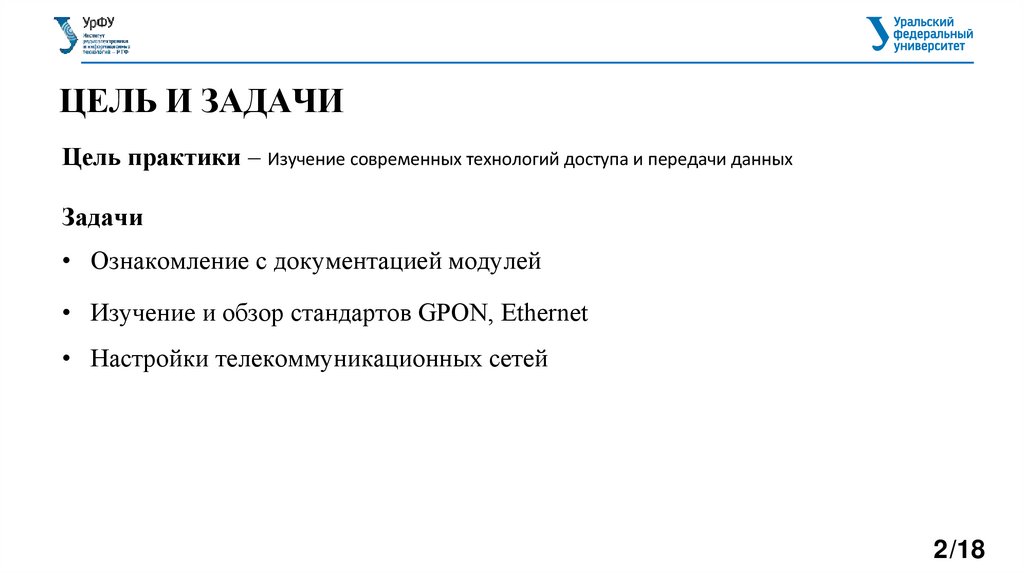

ЦЕЛЬ И ЗАДАЧИ
Цель практики – Изучение современных технологий доступа и передачи данных
Задачи
• Ознакомление с документацией модулей
• Изучение и обзор стандартов GPON, Ethernet
• Настройки телекоммуникационных сетей
2/18

3.

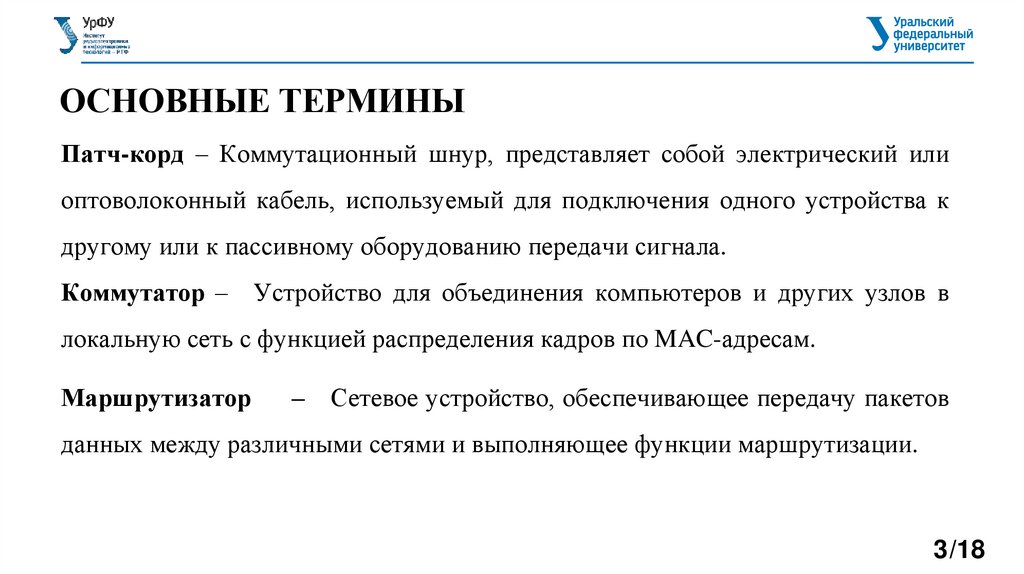

ОСНОВНЫЕ ТЕРМИНЫ
Патч-корд – Коммутационный шнур, представляет собой электрический или
оптоволоконный кабель, используемый для подключения одного устройства к
другому или к пассивному оборудованию передачи сигнала.
Коммутатор – Устройство для объединения компьютеров и других узлов в
локальную сеть с функцией распределения кадров по MAC-адресам.
Маршрутизатор
– Сетевое устройство, обеспечивающее передачу пакетов
данных между различными сетями и выполняющее функции маршрутизации.
3/18

4.

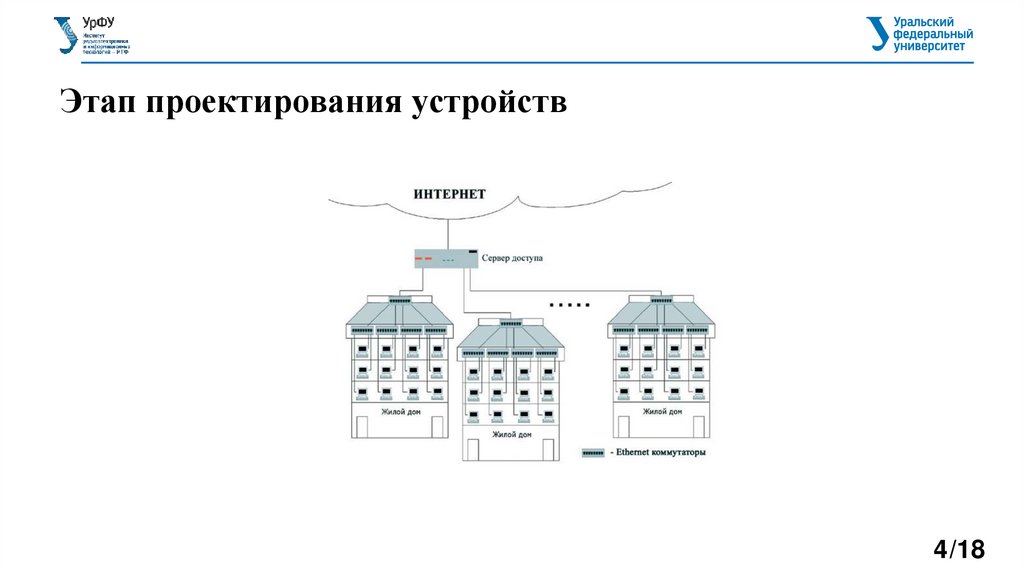

Этап проектирования устройств
4/18

5.

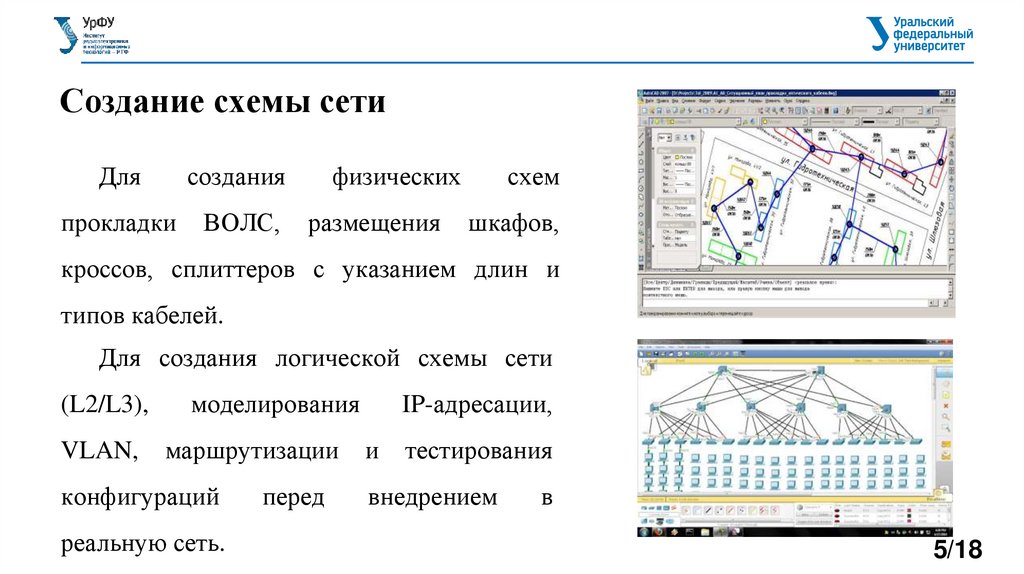

Создание схемы сети
Для
создания
прокладки
ВОЛС,
физических
размещения
схем
шкафов,
кроссов, сплиттеров с указанием длин и
типов кабелей.
Для создания логической схемы сети
(L2/L3),
VLAN,
моделирования
маршрутизации
конфигураций
реальную сеть.
перед
IP-адресации,
и
тестирования
внедрением
в
5/18

6.

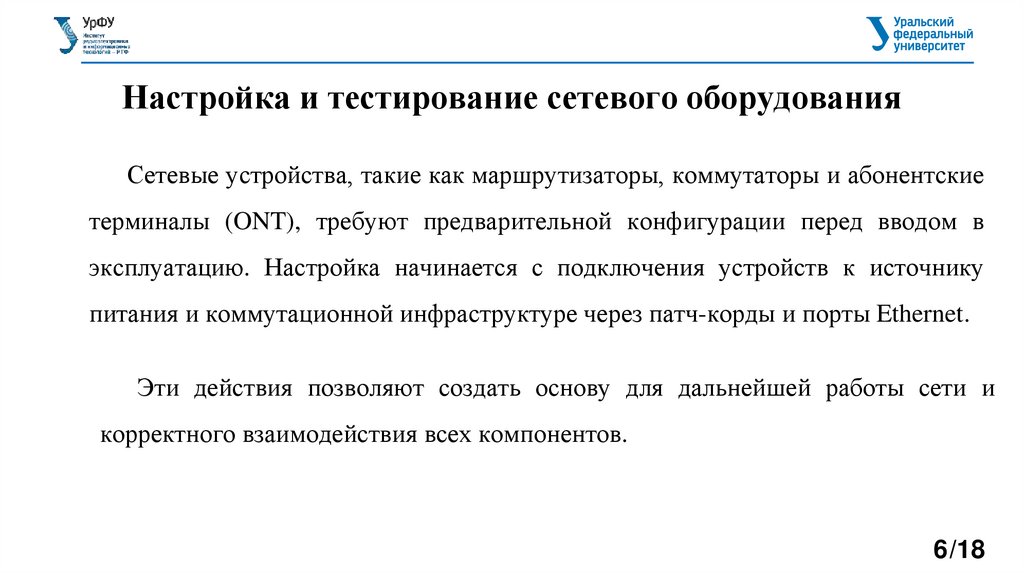

Настройка и тестирование сетевого оборудования
Сетевые устройства, такие как маршрутизаторы, коммутаторы и абонентские
терминалы (ONT), требуют предварительной конфигурации перед вводом в
эксплуатацию. Настройка начинается с подключения устройств к источнику
питания и коммутационной инфраструктуре через патч-корды и порты Ethernet.
Эти действия позволяют создать основу для дальнейшей работы сети и
корректного взаимодействия всех компонентов.
6/18

7.

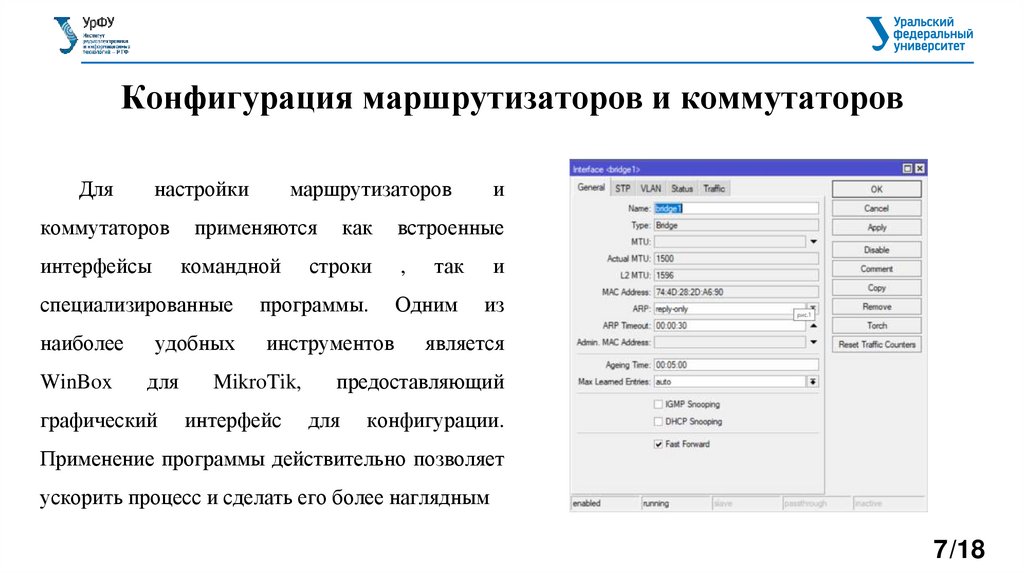

Конфигурация маршрутизаторов и коммутаторов
Для
настройки
маршрутизаторов
коммутаторов
применяются
интерфейсы
командной
как
строки
специализированные
программы.
наиболее
удобных
инструментов
WinBox
для
графический
MikroTik,
интерфейс
и
встроенные
так
и
Одним
из
,
является
предоставляющий
для
конфигурации.
Применение программы действительно позволяет
ускорить процесс и сделать его более наглядным
7/18

8.

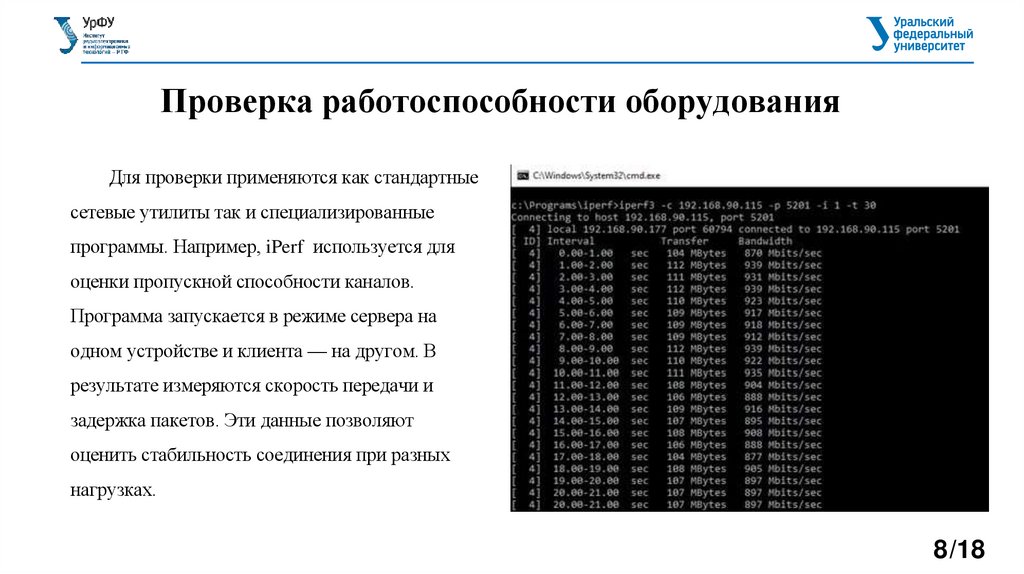

Проверка работоспособности оборудования
Для проверки применяются как стандартные
сетевые утилиты так и специализированные
программы. Например, iPerf используется для
оценки пропускной способности каналов.
Программа запускается в режиме сервера на
одном устройстве и клиента — на другом. В
результате измеряются скорость передачи и
задержка пакетов. Эти данные позволяют
оценить стабильность соединения при разных
нагрузках.
8/18

9.

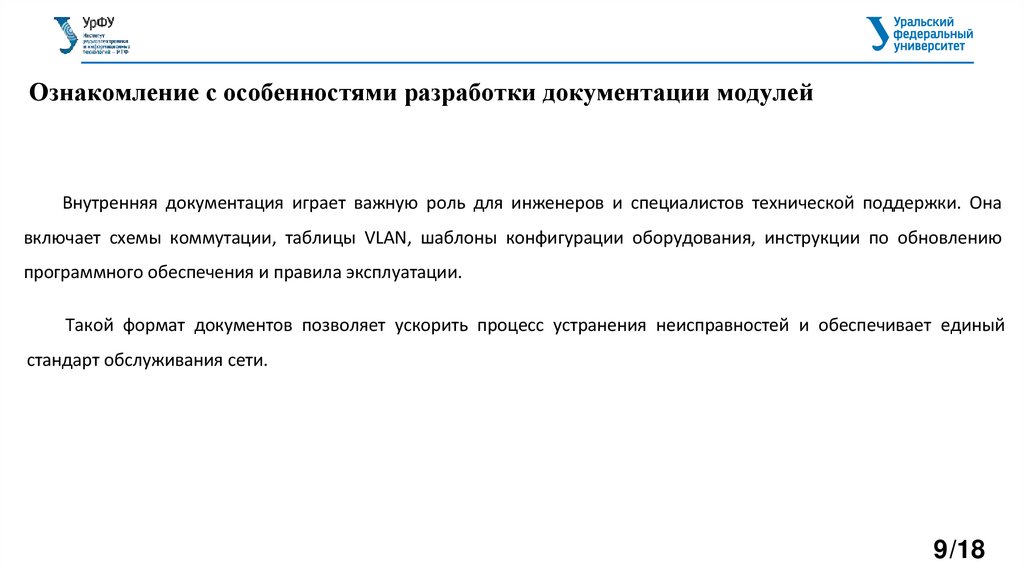

Ознакомление с особенностями разработки документации модулей
Внутренняя документация играет важную роль для инженеров и специалистов технической поддержки. Она
включает схемы коммутации, таблицы VLAN, шаблоны конфигурации оборудования, инструкции по обновлению
программного обеспечения и правила эксплуатации.
Такой формат документов позволяет ускорить процесс устранения неисправностей и обеспечивает единый
стандарт обслуживания сети.
9/18

10.

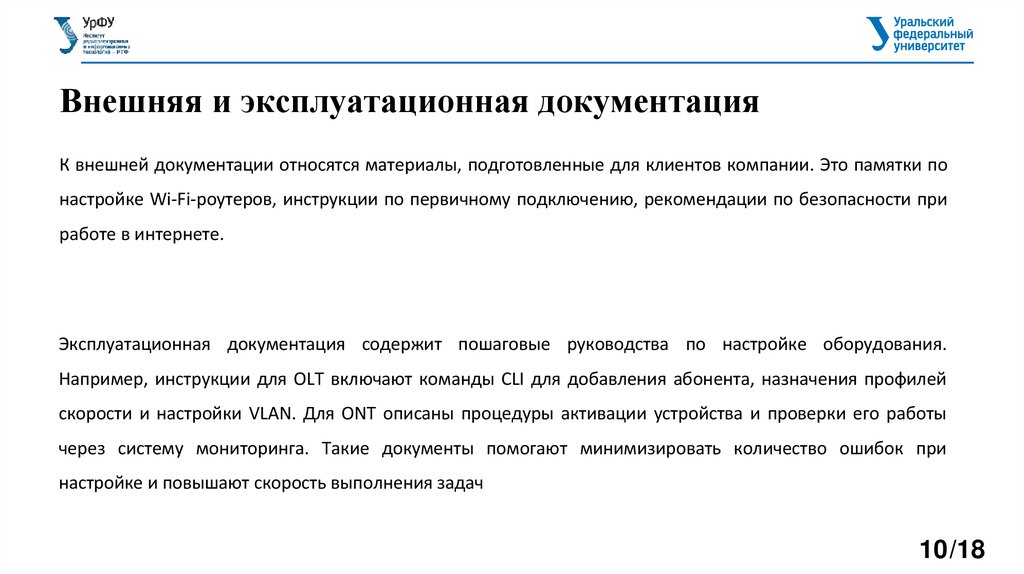

Внешняя и эксплуатационная документация
К внешней документации относятся материалы, подготовленные для клиентов компании. Это памятки по
настройке Wi-Fi-роутеров, инструкции по первичному подключению, рекомендации по безопасности при
работе в интернете.
Эксплуатационная документация содержит пошаговые руководства по настройке оборудования.
Например, инструкции для OLT включают команды CLI для добавления абонента, назначения профилей
скорости и настройки VLAN. Для ONT описаны процедуры активации устройства и проверки его работы
через систему мониторинга. Такие документы помогают минимизировать количество ошибок при
настройке и повышают скорость выполнения задач
10/18

11.

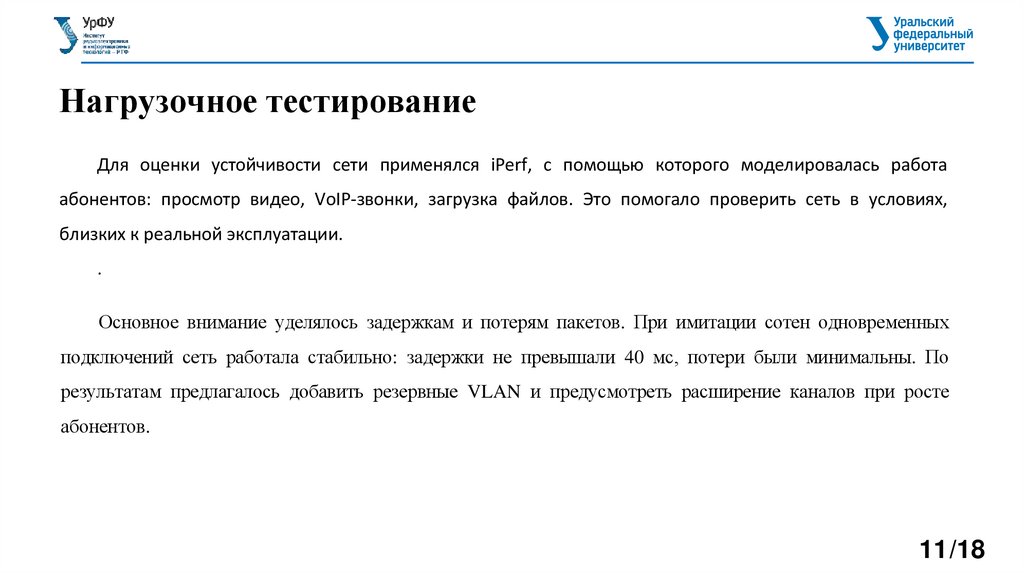

Нагрузочное тестирование
Для оценки устойчивости сети применялся iPerf, с помощью которого моделировалась работа
абонентов: просмотр видео, VoIP-звонки, загрузка файлов. Это помогало проверить сеть в условиях,
близких к реальной эксплуатации.
.
Основное внимание уделялось задержкам и потерям пакетов. При имитации сотен одновременных
подключений сеть работала стабильно: задержки не превышали 40 мс, потери были минимальны. По
результатам предлагалось добавить резервные VLAN и предусмотреть расширение каналов при росте
абонентов.
11/18

12.

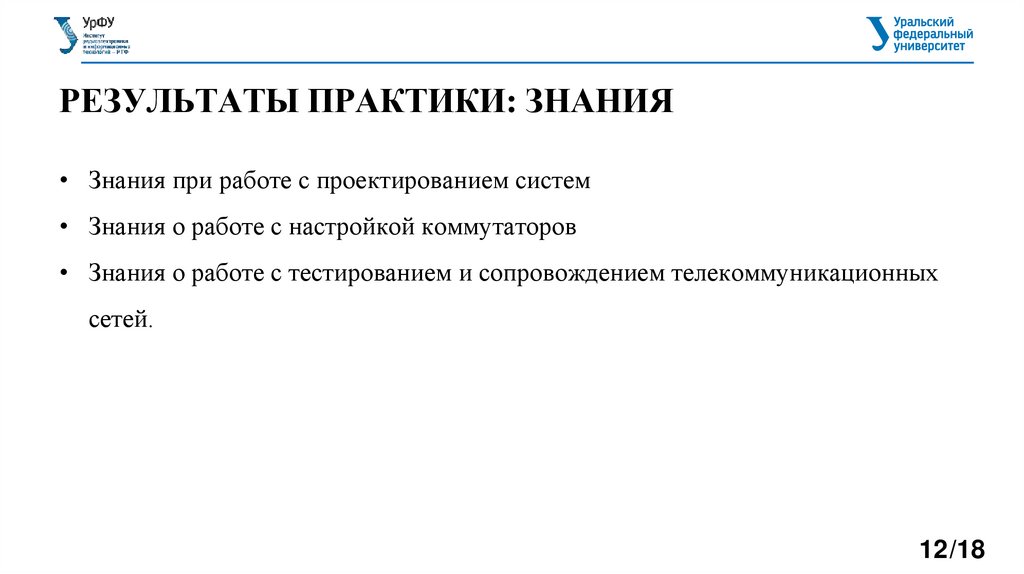

РЕЗУЛЬТАТЫ ПРАКТИКИ: ЗНАНИЯ
• Знания при работе с проектированием систем
• Знания о работе с настройкой коммутаторов
• Знания о работе с тестированием и сопровождением телекоммуникационных
сетей.
12/18

13.

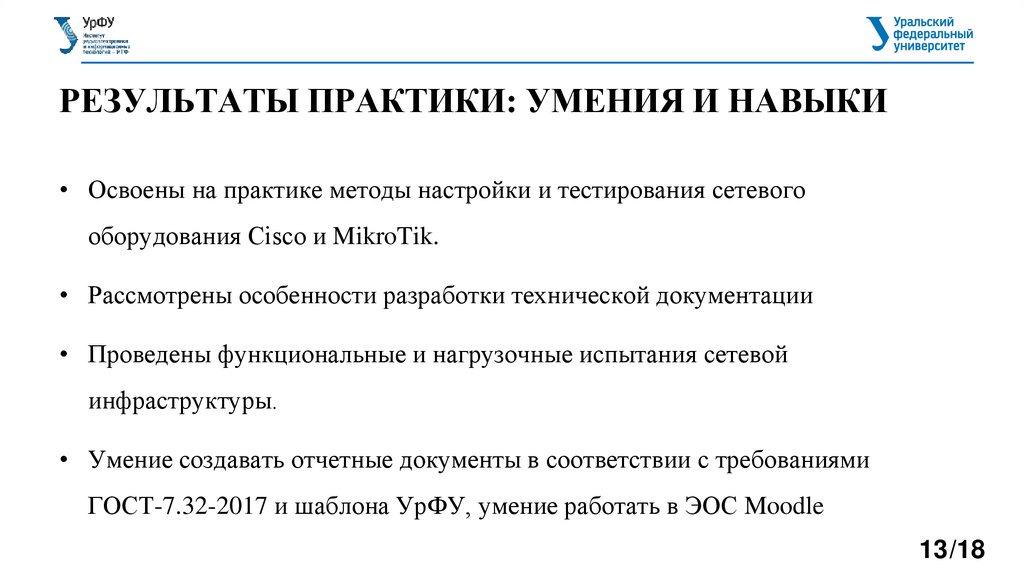

РЕЗУЛЬТАТЫ ПРАКТИКИ: УМЕНИЯ И НАВЫКИ
• Освоены на практике методы настройки и тестирования сетевого
оборудования Cisco и MikroTik.
• Рассмотрены особенности разработки технической документации
• Проведены функциональные и нагрузочные испытания сетевой
инфраструктуры.
• Умение создавать отчетные документы в соответствии с требованиями
ГОСТ-7.32-2017 и шаблона УрФУ, умение работать в ЭОС Moodle
13/18

14.

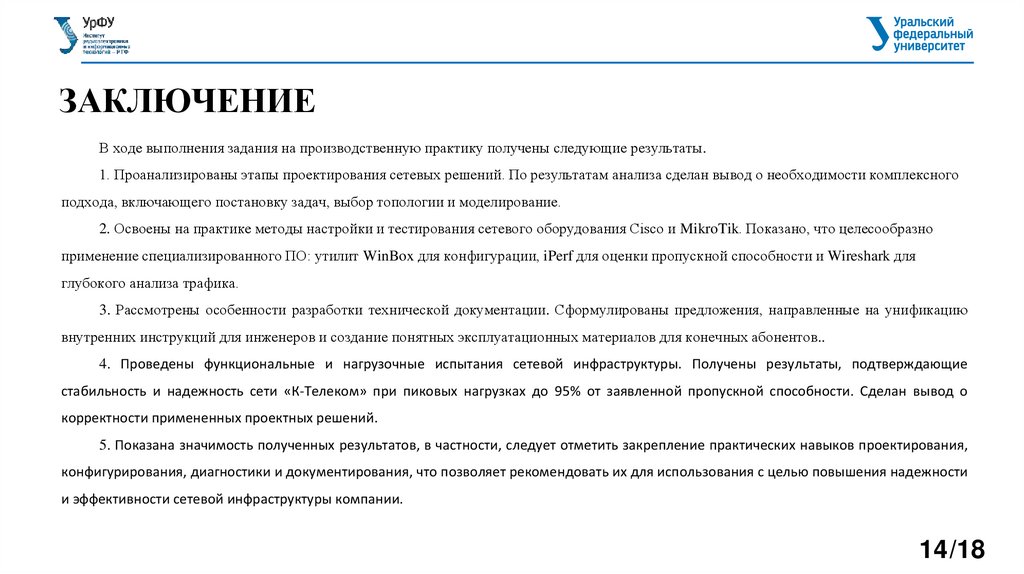

ЗАКЛЮЧЕНИЕ
В ходе выполнения задания на производственную практику получены следующие результаты.
1. Проанализированы этапы проектирования сетевых решений. По результатам анализа сделан вывод о необходимости комплексного
подхода, включающего постановку задач, выбор топологии и моделирование.
2. Освоены на практике методы настройки и тестирования сетевого оборудования Cisco и MikroTik. Показано, что целесообразно
применение специализированного ПО: утилит WinBox для конфигурации, iPerf для оценки пропускной способности и Wireshark для
глубокого анализа трафика.
3. Рассмотрены особенности разработки технической документации. Сформулированы предложения, направленные на унификацию
внутренних инструкций для инженеров и создание понятных эксплуатационных материалов для конечных абонентов..
4. Проведены функциональные и нагрузочные испытания сетевой инфраструктуры. Получены результаты, подтверждающие
стабильность и надежность сети «К-Телеком» при пиковых нагрузках до 95% от заявленной пропускной способности. Сделан вывод о
корректности примененных проектных решений.
5. Показана значимость полученных результатов, в частности, следует отметить закрепление практических навыков проектирования,
конфигурирования, диагностики и документирования, что позволяет рекомендовать их для использования с целью повышения надежности
и эффективности сетевой инфраструктуры компании.
14/18

15.

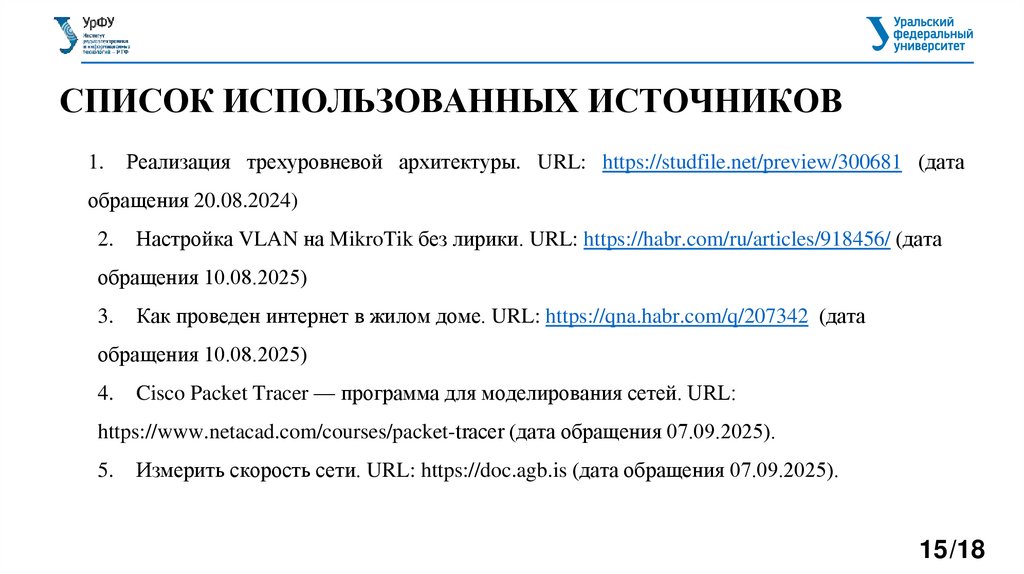

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
1.
Реализация трехуровневой архитектуры. URL: https://studfile.net/preview/300681 (дата
обращения 20.08.2024)
2.
Настройка VLAN на MikroTik без лирики. URL: https://habr.com/ru/articles/918456/ (дата
обращения 10.08.2025)
3.
Как проведен интернет в жилом доме. URL: https://qna.habr.com/q/207342 (дата
обращения 10.08.2025)
4.
Cisco Packet Tracer — программа для моделирования сетей. URL:
https://www.netacad.com/courses/packet-tracer (дата обращения 07.09.2025).
5.
Измерить скорость сети. URL: https://doc.agb.is (дата обращения 07.09.2025).
15/18

16.

РЕЗУЛЬТАТЫ ПРОВЕРКИ НА АНТИПЛАГИАТ
16/18

17.

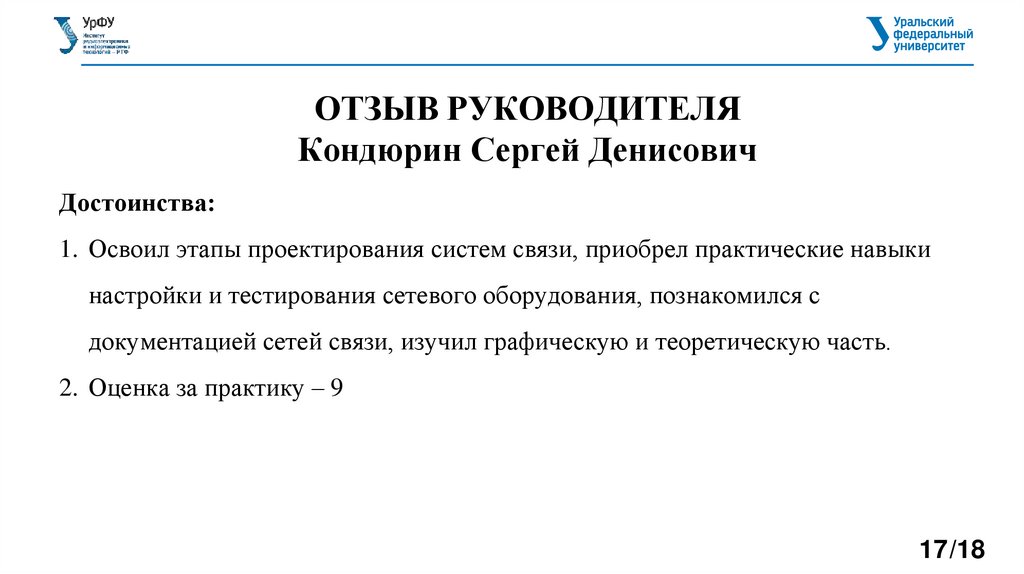

ОТЗЫВ РУКОВОДИТЕЛЯ
Кондюрин Сергей Денисович
Достоинства:
1. Освоил этапы проектирования систем связи, приобрел практические навыки
настройки и тестирования сетевого оборудования, познакомился с
документацией сетей связи, изучил графическую и теоретическую часть.
2. Оценка за практику – 9
17/18

18.

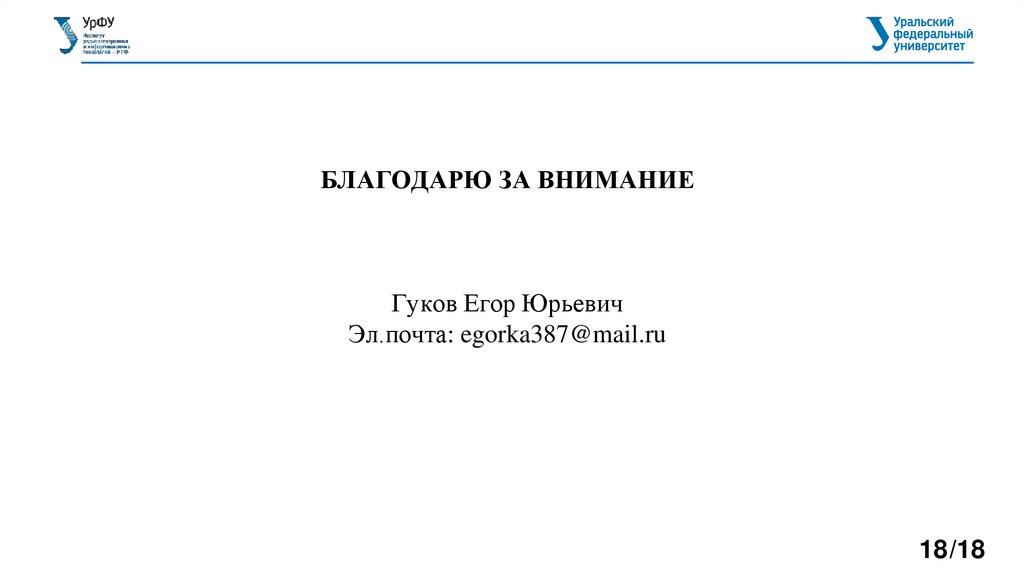

БЛАГОДАРЮ ЗА ВНИМАНИЕ
Гуков Егор Юрьевич
Эл.почта: egorka387@mail.ru
18/18
