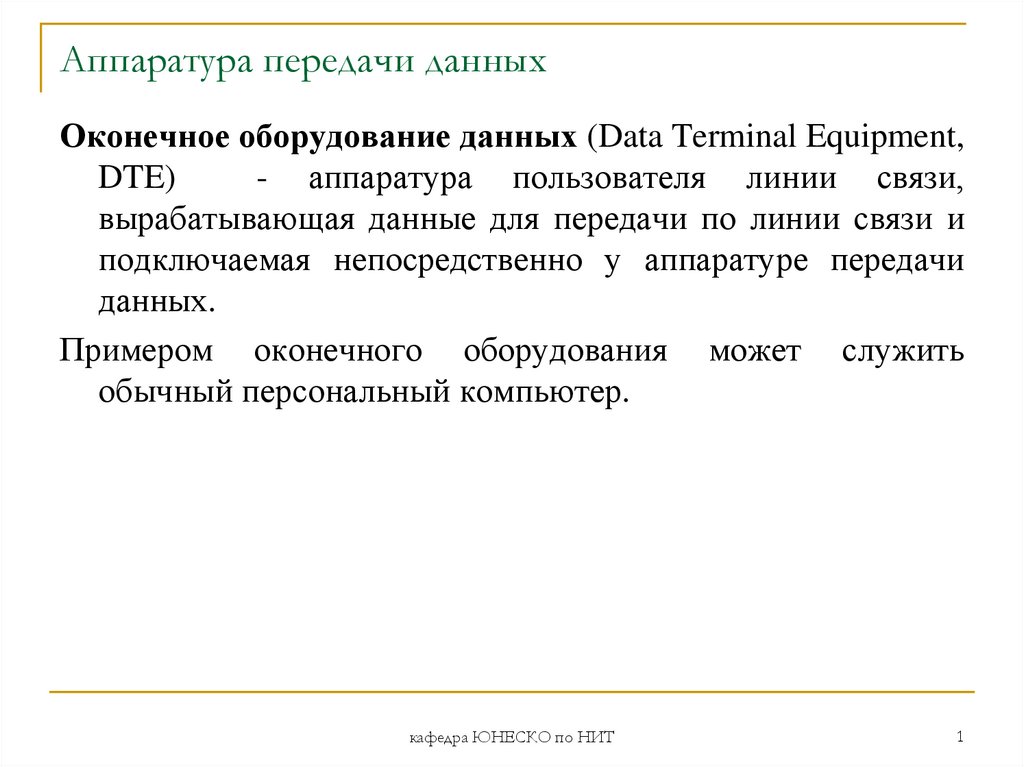

Аппаратура передачи данных

1. Аппаратура передачи данных

Оконечное оборудование данных (Data Terminal Equipment,
DTE)
- аппаратура пользователя линии связи,
вырабатывающая данные для передачи по линии связи и
подключаемая непосредственно у аппаратуре передачи
данных.
Примером оконечного оборудования может служить
обычный персональный компьютер.
кафедра ЮНЕСКО по НИТ
1

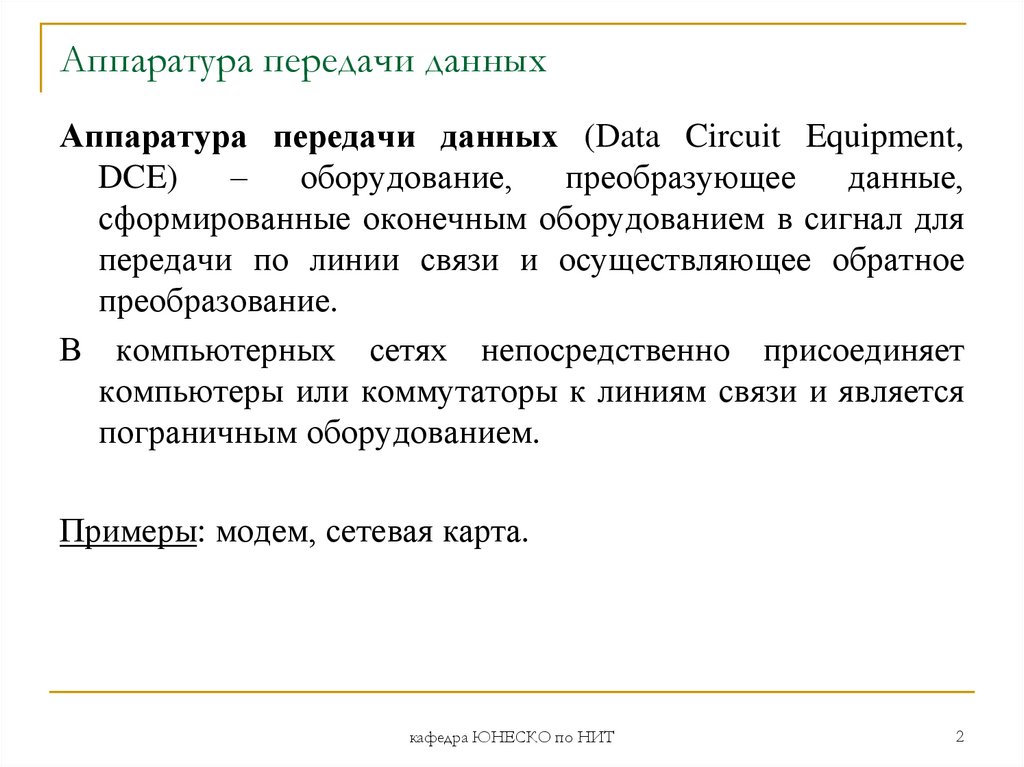

2. Аппаратура передачи данных

Аппаратура передачи данных (Data Circuit Equipment,
DCE)
–
оборудование,
преобразующее
данные,
сформированные оконечным оборудованием в сигнал для
передачи по линии связи и осуществляющее обратное
преобразование.
В компьютерных сетях непосредственно присоединяет
компьютеры или коммутаторы к линиям связи и является
пограничным оборудованием.
Примеры: модем, сетевая карта.
кафедра ЮНЕСКО по НИТ
2

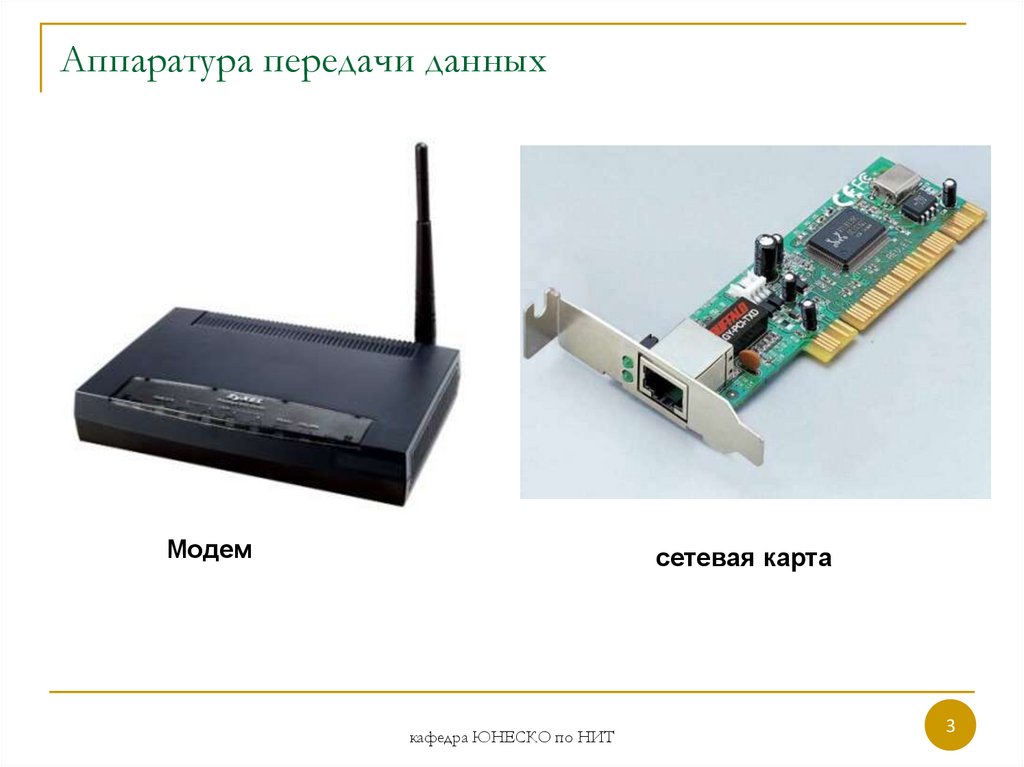

3. Аппаратура передачи данных

Модем
сетевая карта
кафедра ЮНЕСКО по НИТ
33

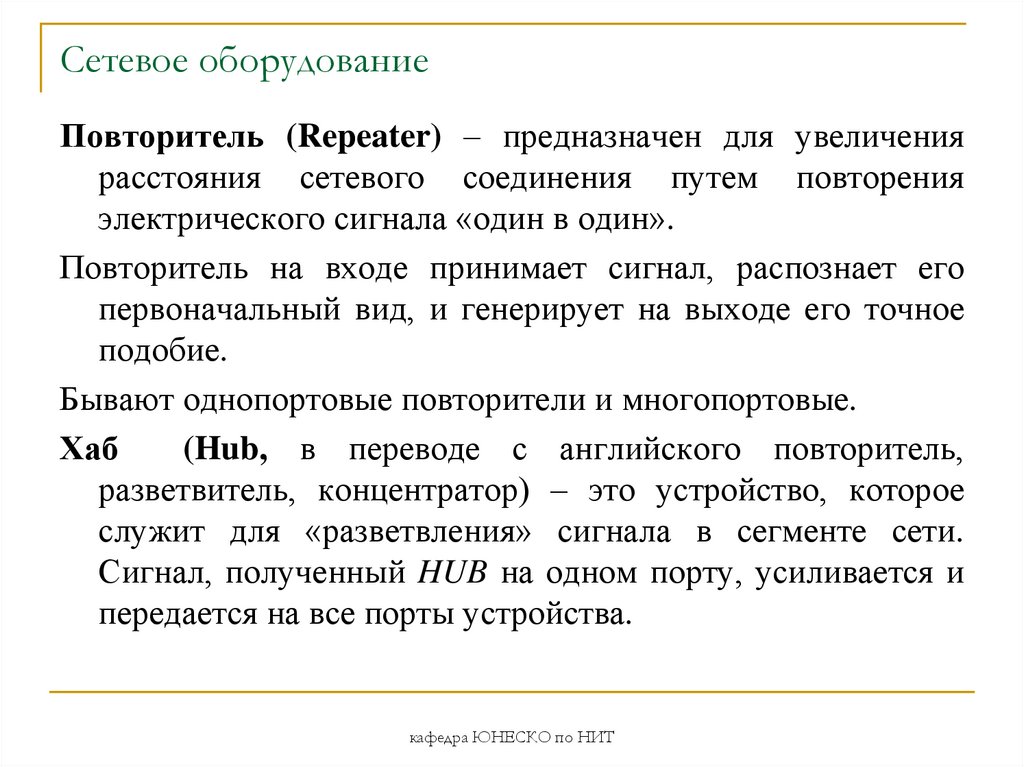

4. Сетевое оборудование

Повторитель (Repeater) – предназначен для увеличения
расстояния сетевого соединения путем повторения
электрического сигнала «один в один».
Повторитель на входе принимает сигнал, распознает его
первоначальный вид, и генерирует на выходе его точное
подобие.
Бывают однопортовые повторители и многопортовые.
Хаб
(Hub, в переводе с английского повторитель,
разветвитель, концентратор) – это устройство, которое
служит для «разветвления» сигнала в сегменте сети.
Сигнал, полученный HUB на одном порту, усиливается и
передается на все порты устройства.
кафедра ЮНЕСКО по НИТ

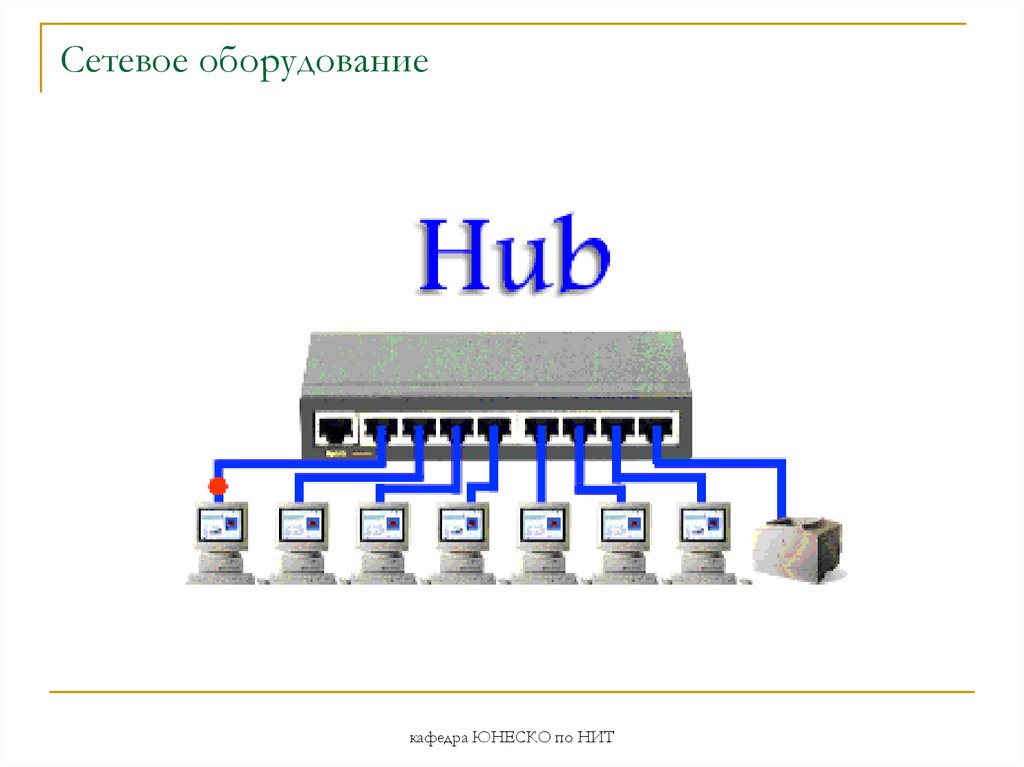

5. Сетевое оборудование

кафедра ЮНЕСКО по НИТ

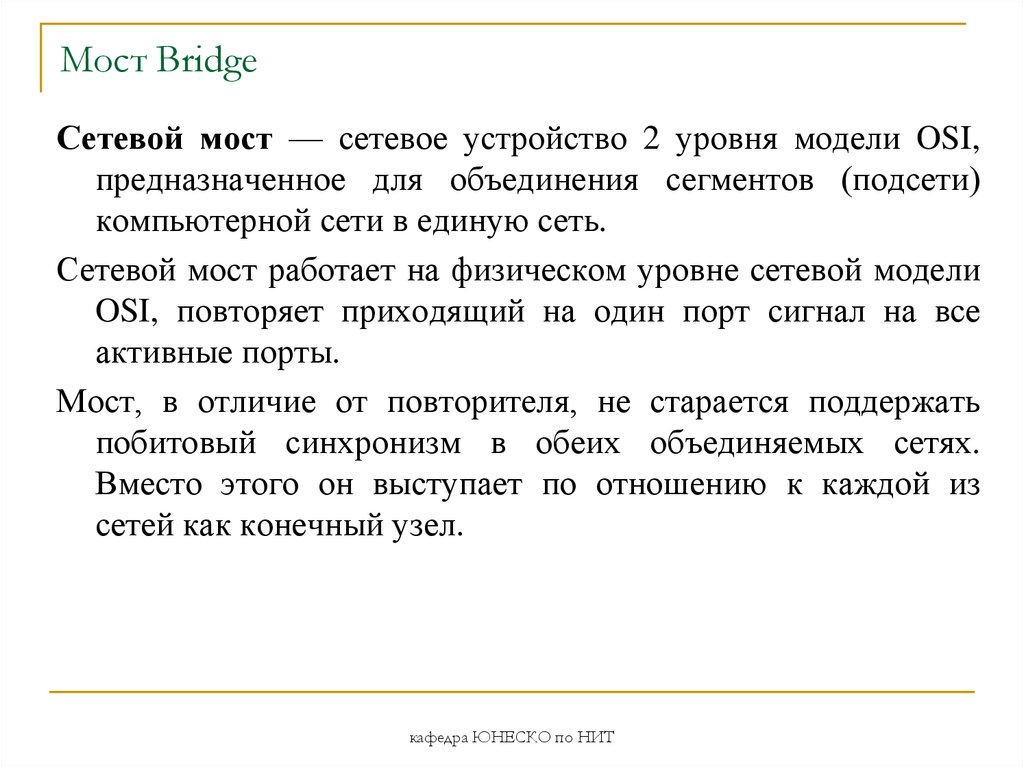

6. Мост Bridge

Сетевой мост — сетевое устройство 2 уровня модели OSI,
предназначенное для объединения сегментов (подсети)
компьютерной сети в единую сеть.
Сетевой мост работает на физическом уровне сетевой модели
OSI, повторяет приходящий на один порт сигнал на все
активные порты.
Мост, в отличие от повторителя, не старается поддержать
побитовый синхронизм в обеих объединяемых сетях.
Вместо этого он выступает по отношению к каждой из
сетей как конечный узел.
кафедра ЮНЕСКО по НИТ

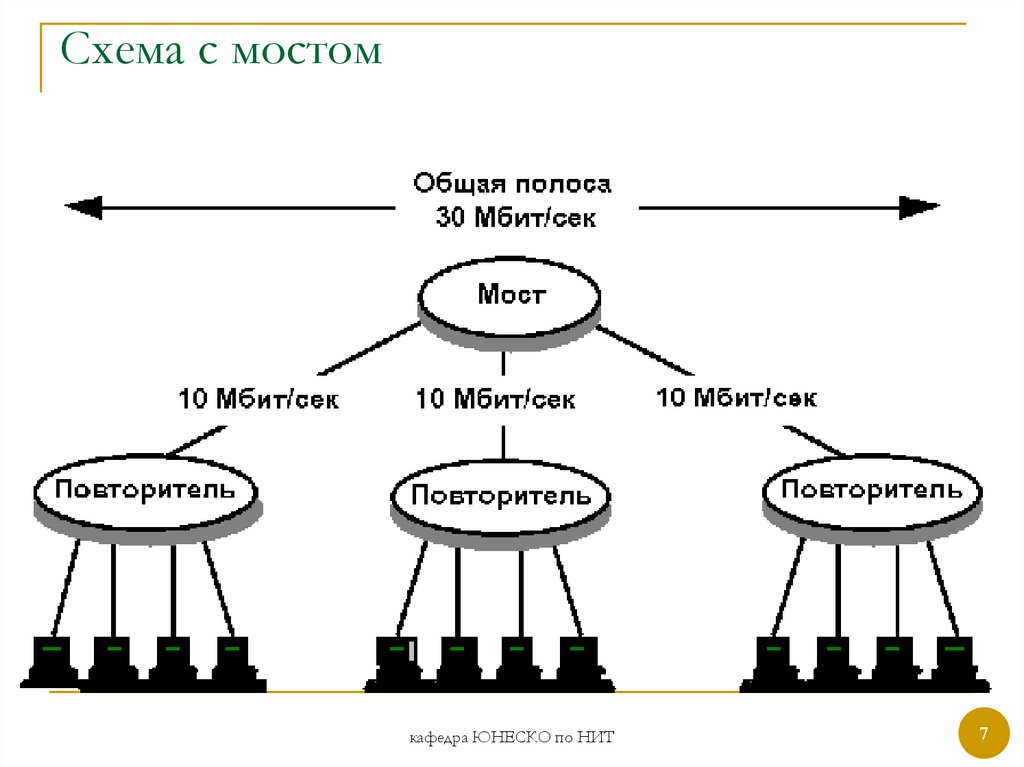

7. Схема с мостом

кафедра ЮНЕСКО по НИТ
7

8. Сетевое оборудование

Сетевой коммутатор или свитч, свич (от англ. switch —
переключатель) — устройство, предназначенное для
соединения нескольких узлов компьютерной сети в
пределах одного сегмента. В отличие от концентратора,
который распространяет трафик от одного подключенного
устройства ко всем остальным, коммутатор передает
данные только непосредственно получателю.
Отличие от моста – параллельная обработка поступающих
кадров. Коммутатор обычно имеет несколько внутренних
процессоров обработки кадров, каждый из которых может
выполнять алгоритм моста.
Производительность коммутаторов на несколько порядков
выше, чем мостов.
кафедра ЮНЕСКО по НИТ
8

9. Сетевое оборудование

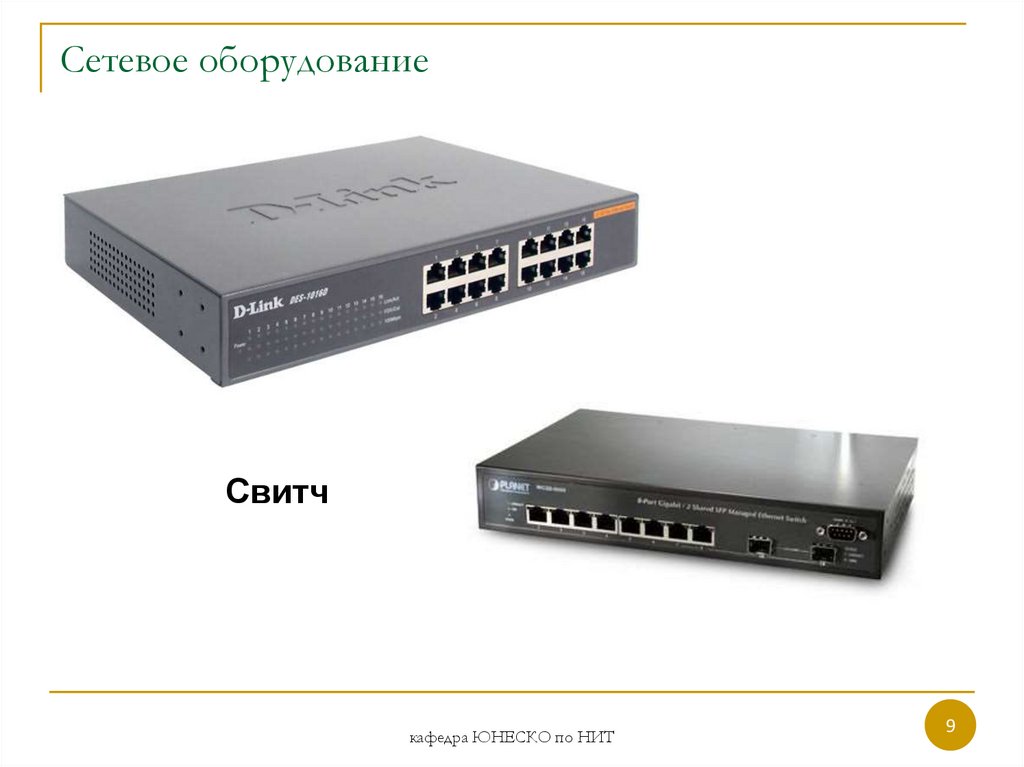

Свитч
кафедра ЮНЕСКО по НИТ
99

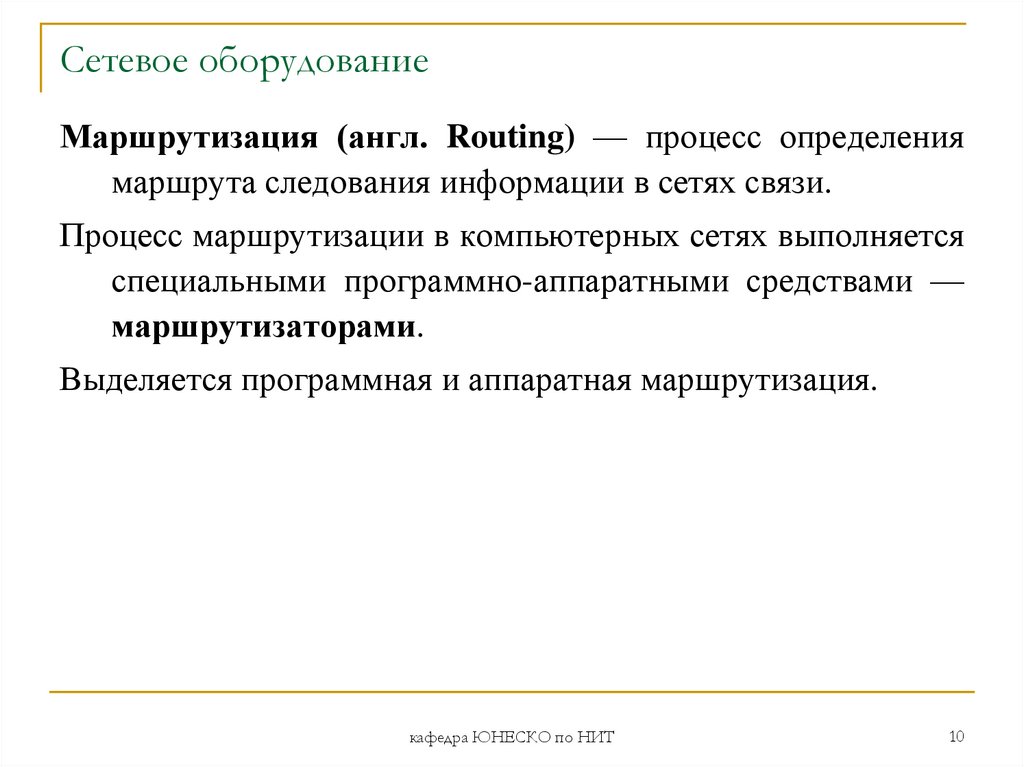

10. Сетевое оборудование

Маршрутизация (англ. Routing) — процесс определения
маршрута следования информации в сетях связи.
Процесс маршрутизации в компьютерных сетях выполняется
специальными программно-аппаратными средствами —
маршрутизаторами.
Выделяется программная и аппаратная маршрутизация.
кафедра ЮНЕСКО по НИТ
10

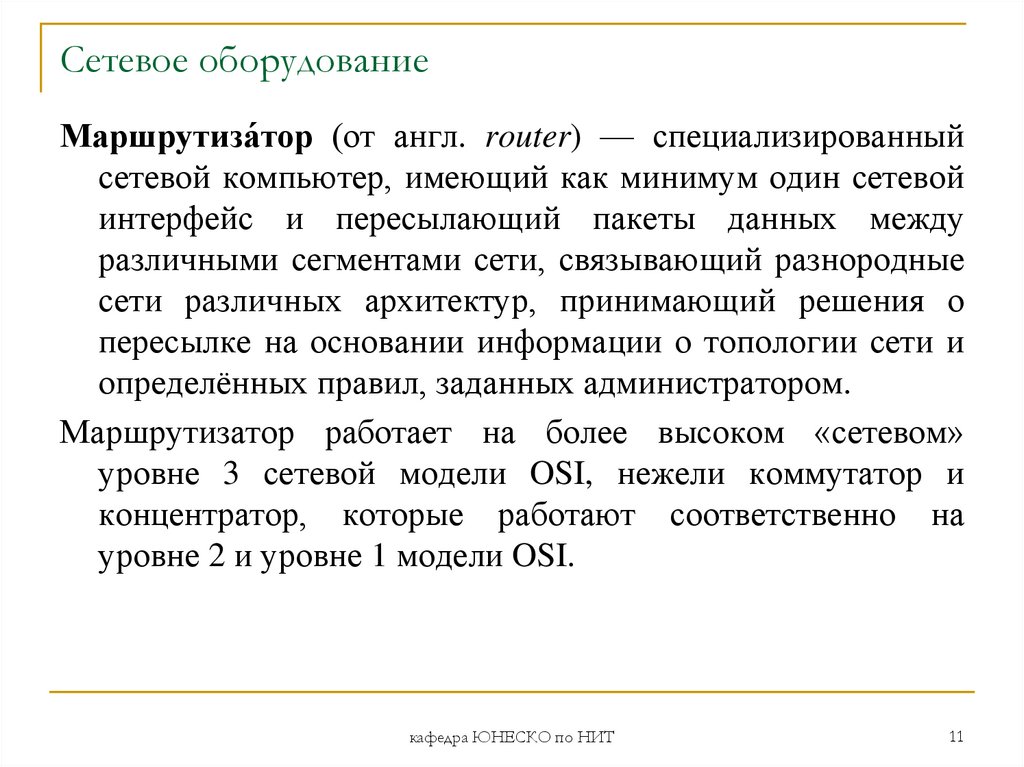

11. Сетевое оборудование

Маршрутиза́тор (от англ. router) — специализированный
сетевой компьютер, имеющий как минимум один сетевой
интерфейс и пересылающий пакеты данных между
различными сегментами сети, связывающий разнородные
сети различных архитектур, принимающий решения о
пересылке на основании информации о топологии сети и
определённых правил, заданных администратором.
Маршрутизатор работает на более высоком «сетевом»
уровне 3 сетевой модели OSI, нежели коммутатор и
концентратор, которые работают соответственно на
уровне 2 и уровне 1 модели OSI.
кафедра ЮНЕСКО по НИТ
11

12. Сетевое оборудование

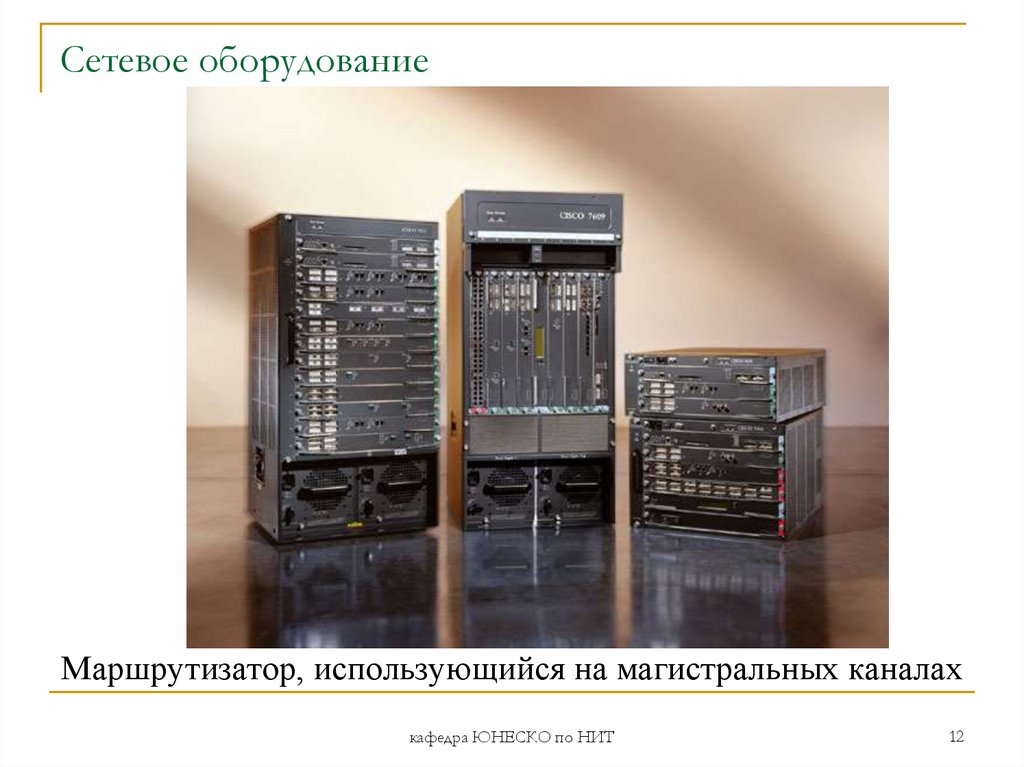

Маршрутизатор, использующийся на магистральных каналах
кафедра ЮНЕСКО по НИТ
12

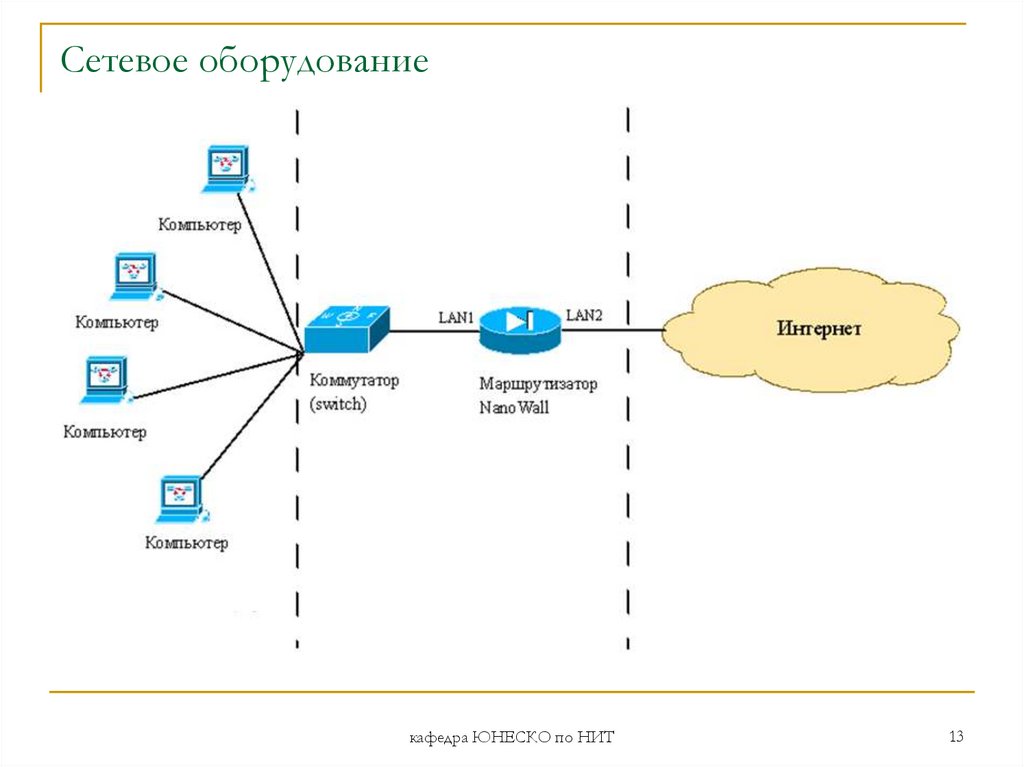

13. Сетевое оборудование

кафедра ЮНЕСКО по НИТ
13

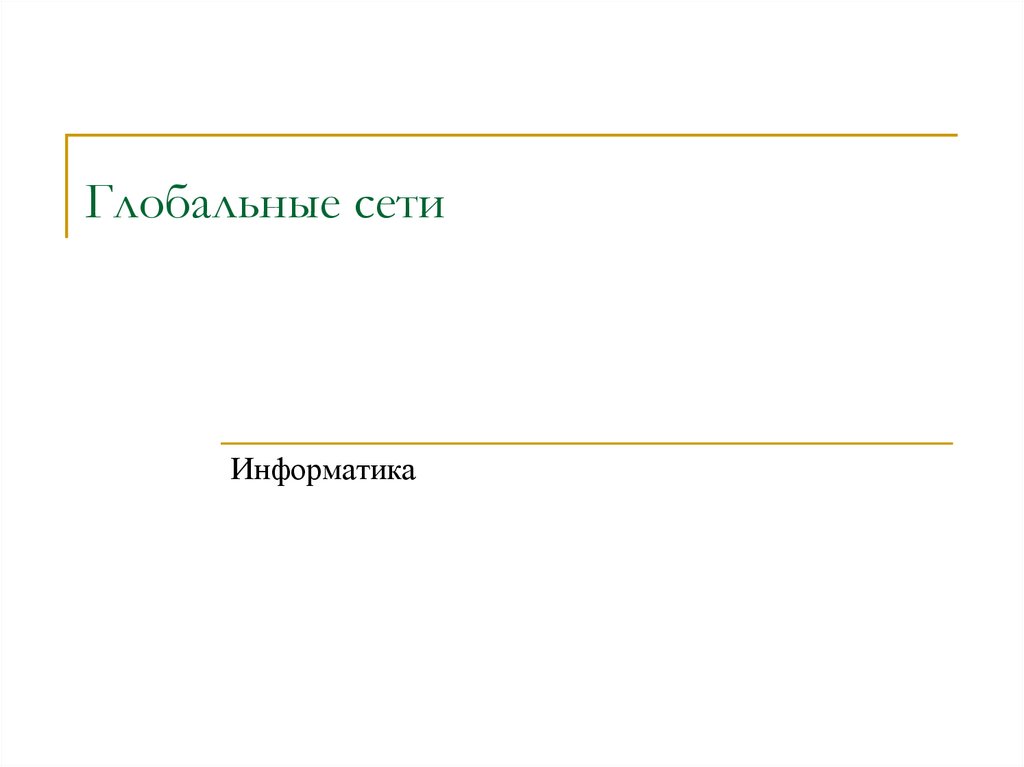

14. Глобальные сети

Информатика

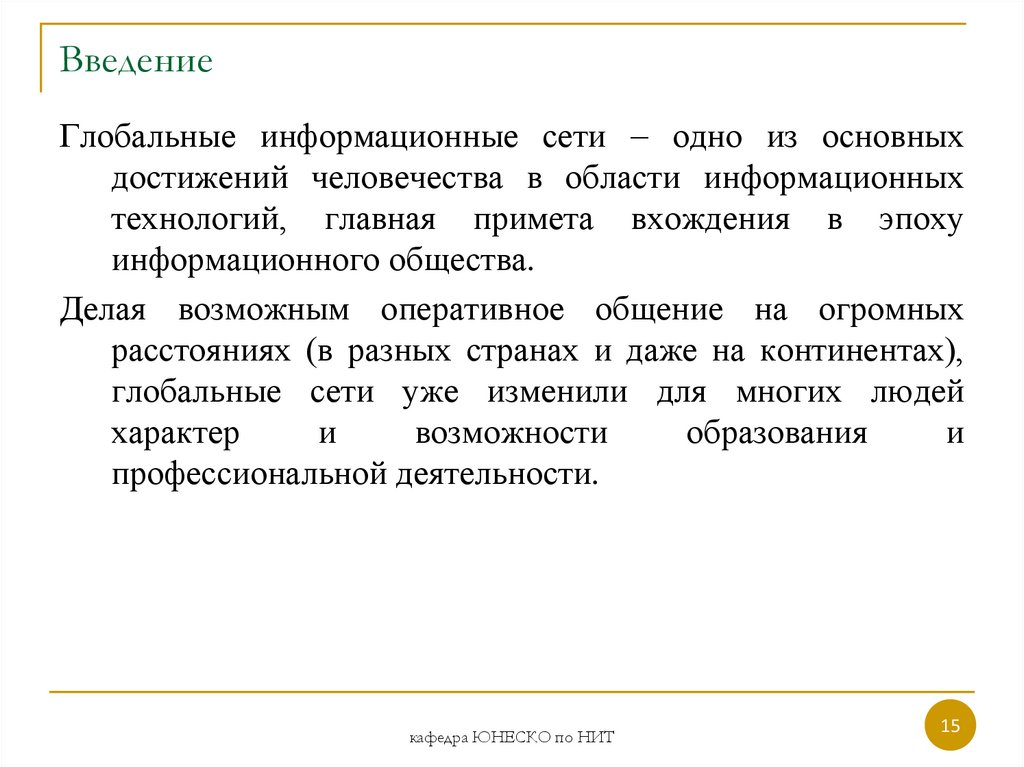

15. Введение

Глобальные информационные сети одно из основных
достижений человечества в области информационных
технологий, главная примета вхождения в эпоху
информационного общества.
Делая возможным оперативное общение на огромных
расстояниях (в разных странах и даже на континентах),
глобальные сети уже изменили для многих людей
характер
и
возможности
образования
и
профессиональной деятельности.
кафедра ЮНЕСКО по НИТ
15
15

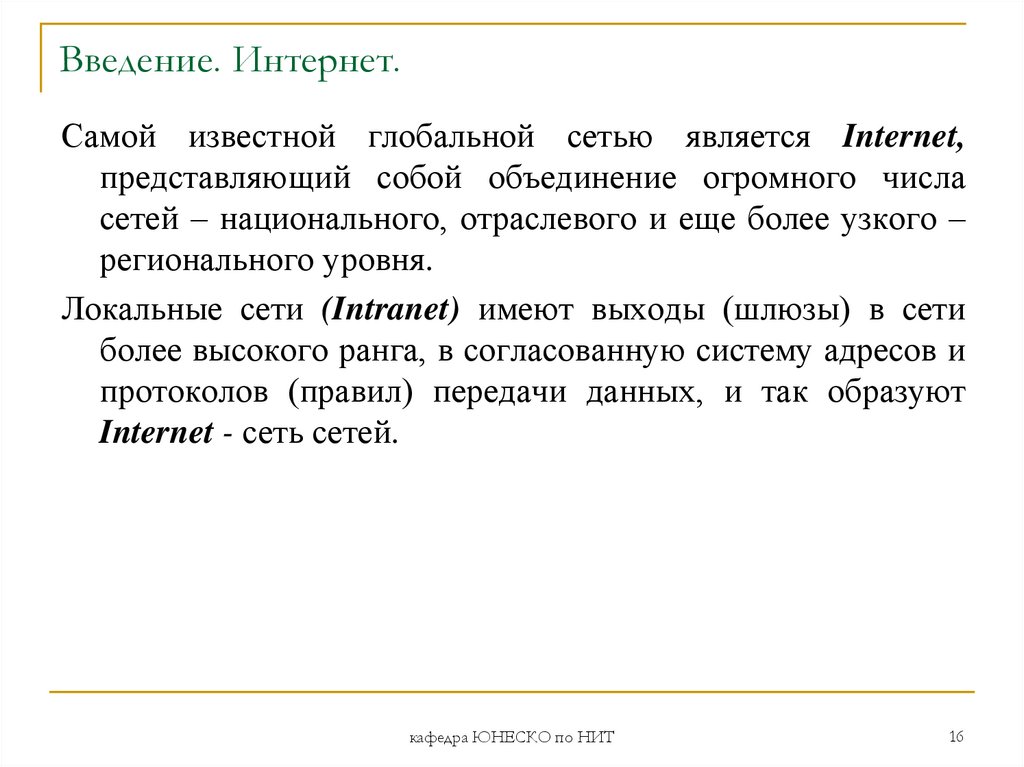

16. Введение. Интернет.

Самой известной глобальной сетью является Internet,
представляющий собой объединение огромного числа
сетей – национального, отраслевого и еще более узкого –
регионального уровня.
Локальные сети (Intranet) имеют выходы (шлюзы) в сети
более высокого ранга, в согласованную систему адресов и
протоколов (правил) передачи данных, и так образуют
Internet - сеть сетей.
кафедра ЮНЕСКО по НИТ
16

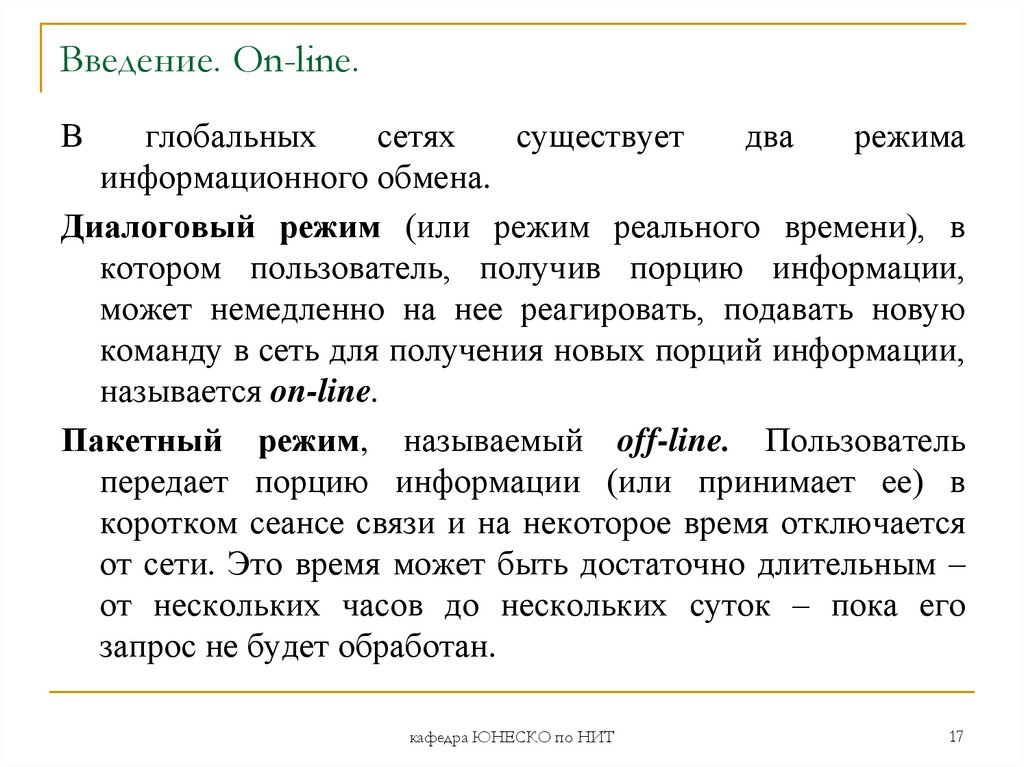

17. Введение. On-line.

В
глобальных
сетях
существует
два
режима
информационного обмена.
Диалоговый режим (или режим реального времени), в
котором пользователь, получив порцию информации,
может немедленно на нее реагировать, подавать новую
команду в сеть для получения новых порций информации,
называется on-line.
Пакетный режим, называемый off-line. Пользователь
передает порцию информации (или принимает ее) в
коротком сеансе связи и на некоторое время отключается
от сети. Это время может быть достаточно длительным –
от нескольких часов до нескольких суток – пока его
запрос не будет обработан.
кафедра ЮНЕСКО по НИТ
17

18. Структура глобальной сети.

кафедра ЮНЕСКО по НИТ
18
18

19.

Всемирная сеть
19
кафедра ЮНЕСКО по НИТ КомпьютерраOnline, 28.04.2005
