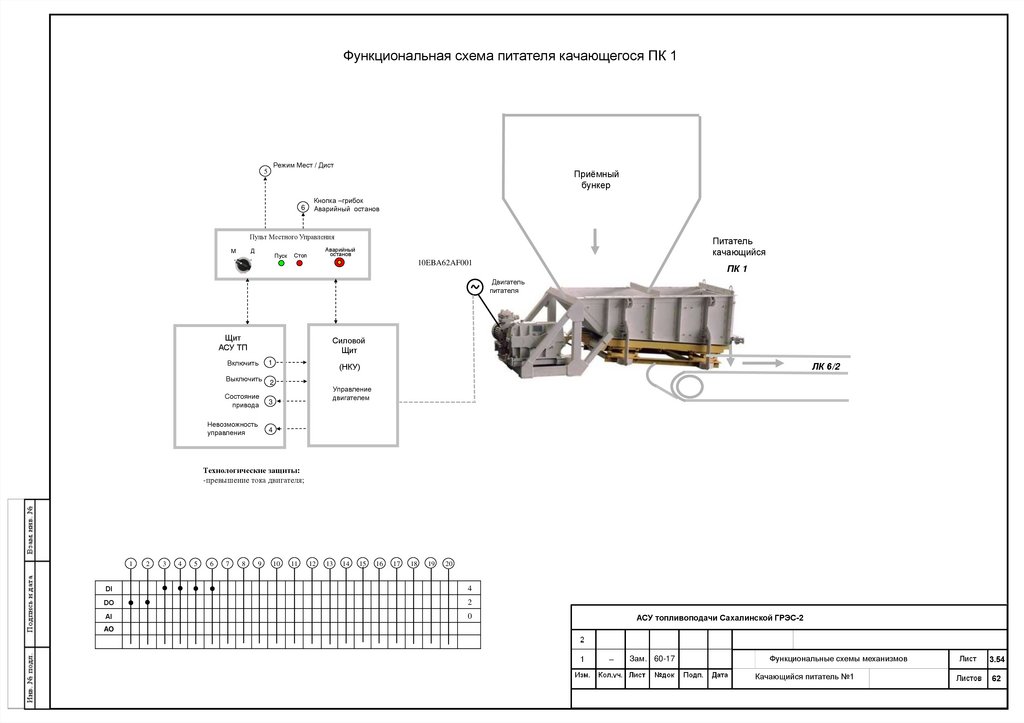

Функциональная схема питателя качающегося ПК 1
Режим Мест / Дист
5
6
Приёмный
бункер
Кнопка –грибок
Аварийный останов
Пульт Местного Управления
Д
М
Пуск
Питатель
качающийся
Аварийный
останов
Стоп
10EBA62AF001
ПК 1
Двигатель
питателя
Щит
АСУ ТП
Силовой
Щит
Включить
1
Выключить
2
Состояние
привода
3
Невозможность
управления
4
ЛК 6/2
(НКУ)
Управление
двигателем
Технологические защиты:
-превышение тока двигателя;
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
DI
4
DO
2
AI
0
АСУ топливоподачи Сахалинской ГРЭС-2
AO
̶
Зам. 60-17
Функциональные схемы механизмов
Качающийся питатель №1
3.54
