Лекция 1

1. Лекция 1

Линии на чертеже

2.

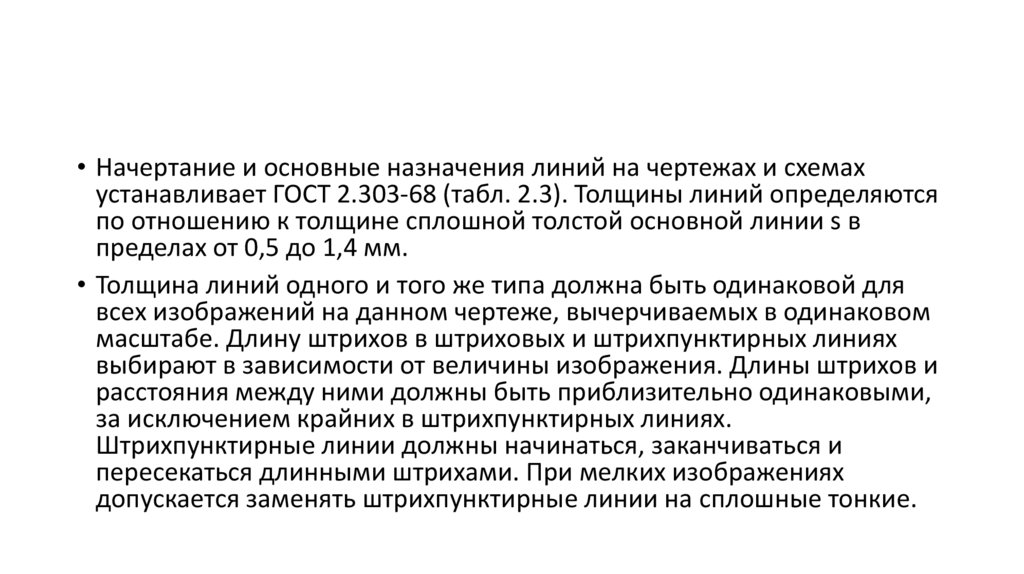

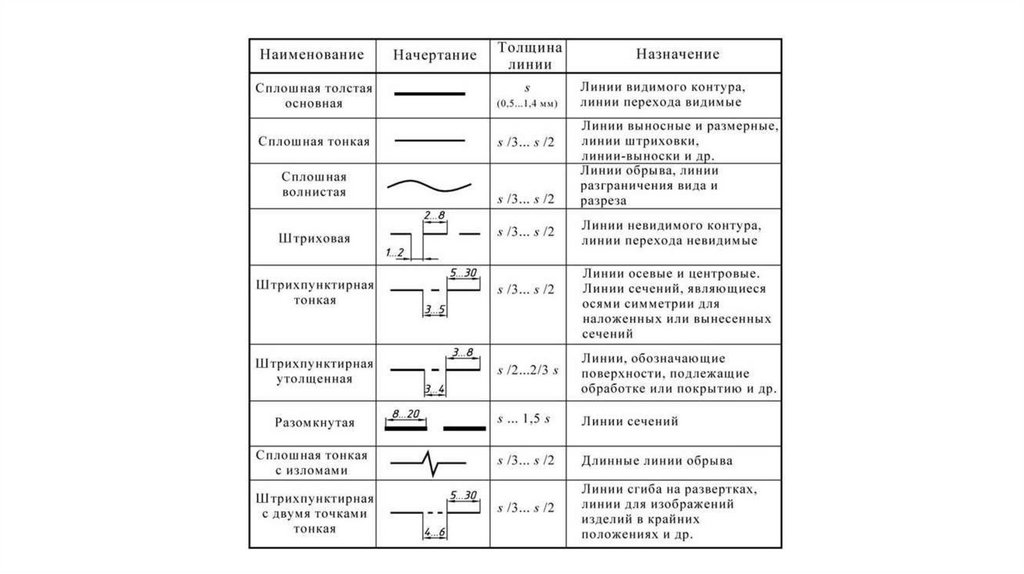

• Начертание и основные назначения линий на чертежах и схемах
устанавливает ГОСТ 2.303-68 (табл. 2.3). Толщины линий определяются
по отношению к толщине сплошной толстой основной линии s в
пределах от 0,5 до 1,4 мм.
• Толщина линий одного и того же типа должна быть одинаковой для
всех изображений на данном чертеже, вычерчиваемых в одинаковом
масштабе. Длину штрихов в штриховых и штрихпунктирных линиях
выбирают в зависимости от величины изображения. Длины штрихов и
расстояния между ними должны быть приблизительно одинаковыми,
за исключением крайних в штрихпунктирных линиях.
Штрихпунктирные линии должны начинаться, заканчиваться и
пересекаться длинными штрихами. При мелких изображениях
допускается заменять штрихпунктирные линии на сплошные тонкие.

3.

4.

5.

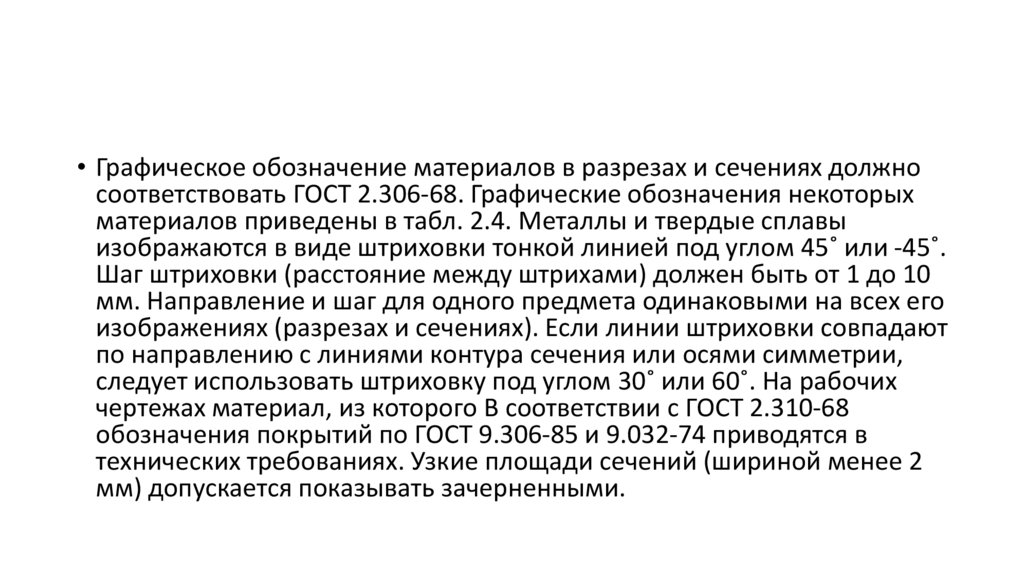

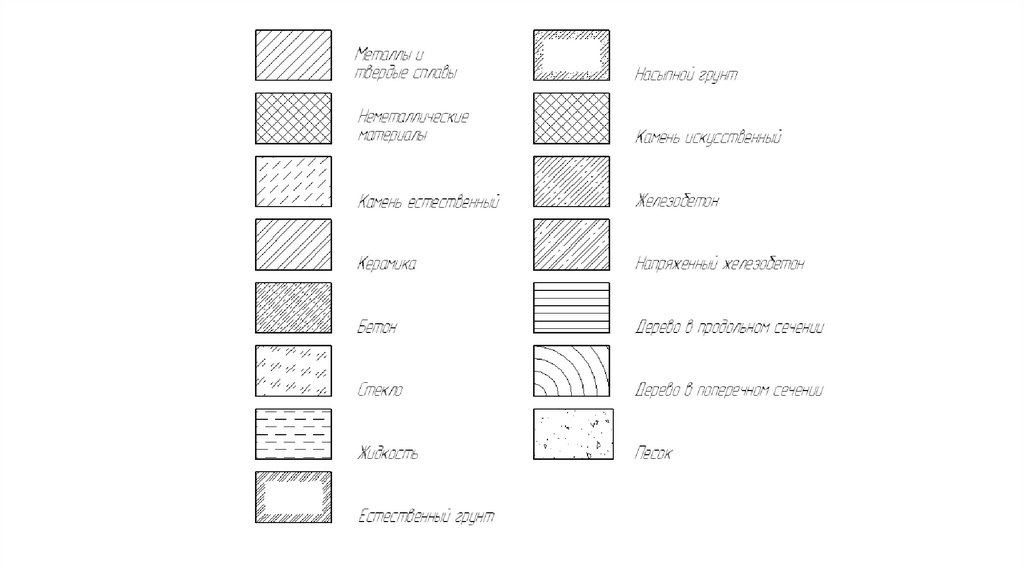

• Графическое обозначение материалов в разрезах и сечениях должно
соответствовать ГОСТ 2.306-68. Графические обозначения некоторых
материалов приведены в табл. 2.4. Металлы и твердые сплавы
изображаются в виде штриховки тонкой линией под углом 45˚ или -45˚.
Шаг штриховки (расстояние между штрихами) должен быть от 1 до 10
мм. Направление и шаг для одного предмета одинаковыми на всех его
изображениях (разрезах и сечениях). Если линии штриховки совпадают
по направлению с линиями контура сечения или осями симметрии,
следует использовать штриховку под углом 30˚ или 60˚. На рабочих
чертежах материал, из которого В соответствии с ГОСТ 2.310-68
обозначения покрытий по ГОСТ 9.306-85 и 9.032-74 приводятся в
технических требованиях. Узкие площади сечений (шириной менее 2
мм) допускается показывать зачерненными.

6.

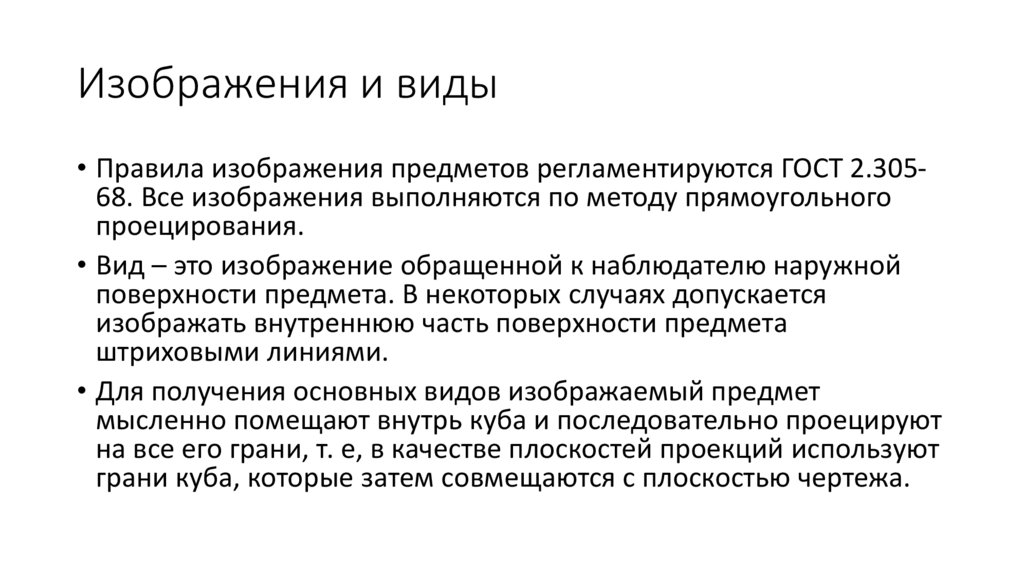

7. Изображения и виды

• Правила изображения предметов регламентируются ГОСТ 2.30568. Все изображения выполняются по методу прямоугольного
проецирования.
• Вид – это изображение обращенной к наблюдателю наружной
поверхности предмета. В некоторых случаях допускается
изображать внутреннюю часть поверхности предмета
штриховыми линиями.

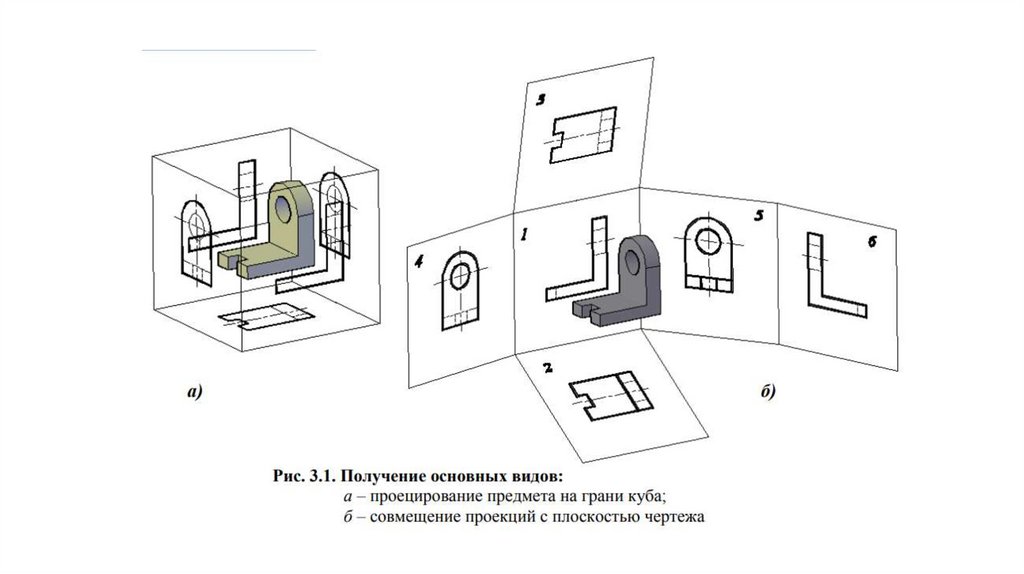

• Для получения основных видов изображаемый предмет
мысленно помещают внутрь куба и последовательно проецируют
на все его грани, т. е, в качестве плоскостей проекций используют
грани куба, которые затем совмещаются с плоскостью чертежа.

8.

9.

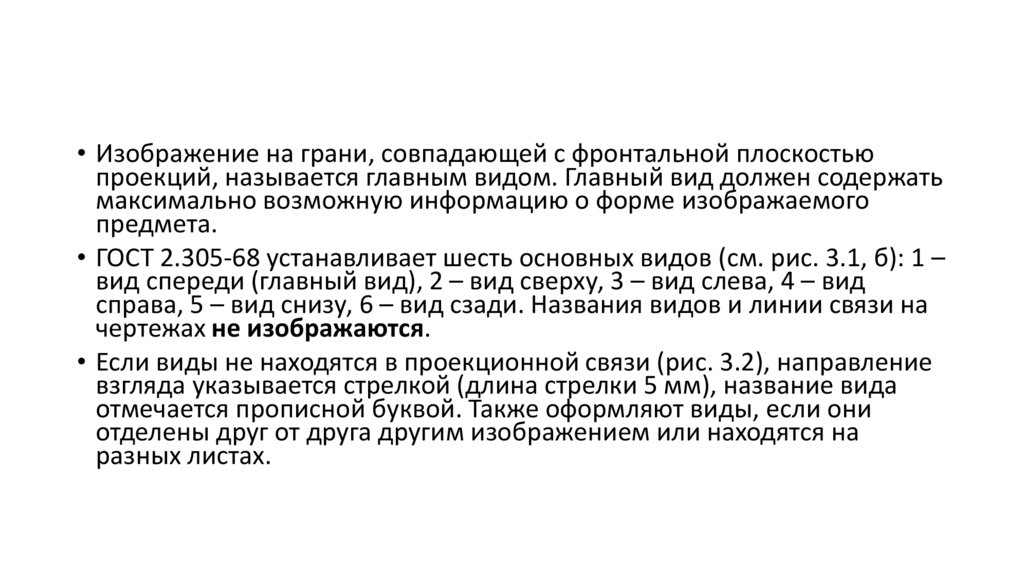

• Изображение на грани, совпадающей с фронтальной плоскостью
проекций, называется главным видом. Главный вид должен содержать
максимально возможную информацию о форме изображаемого
предмета.
• ГОСТ 2.305-68 устанавливает шесть основных видов (см. рис. 3.1, б): 1 –
вид спереди (главный вид), 2 – вид сверху, 3 – вид слева, 4 – вид
справа, 5 – вид снизу, 6 – вид сзади. Названия видов и линии связи на
чертежах не изображаются.

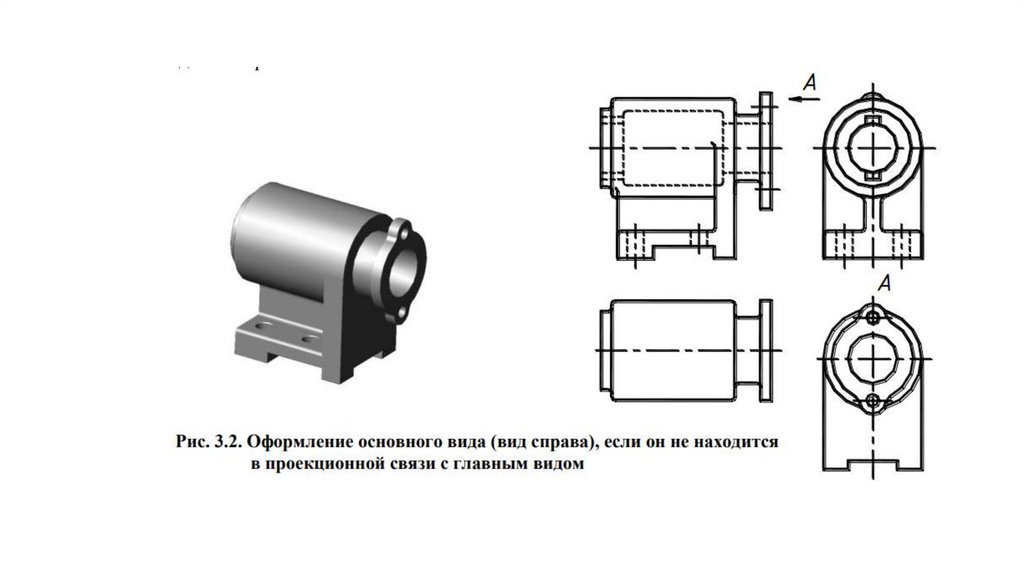

• Если виды не находятся в проекционной связи (рис. 3.2), направление
взгляда указывается стрелкой (длина стрелки 5 мм), название вида
отмечается прописной буквой. Также оформляют виды, если они
отделены друг от друга другим изображением или находятся на
разных листах.

10.

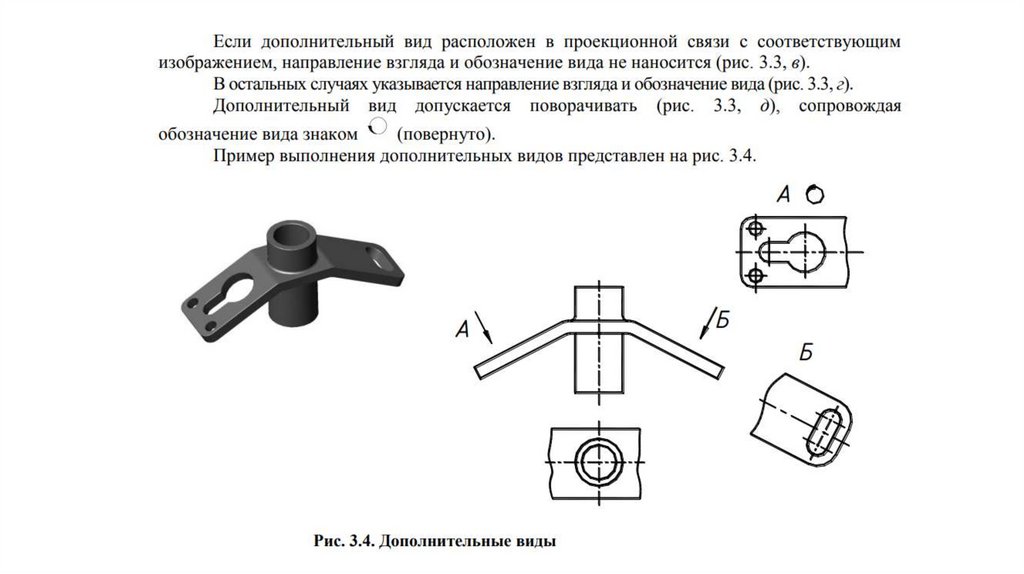

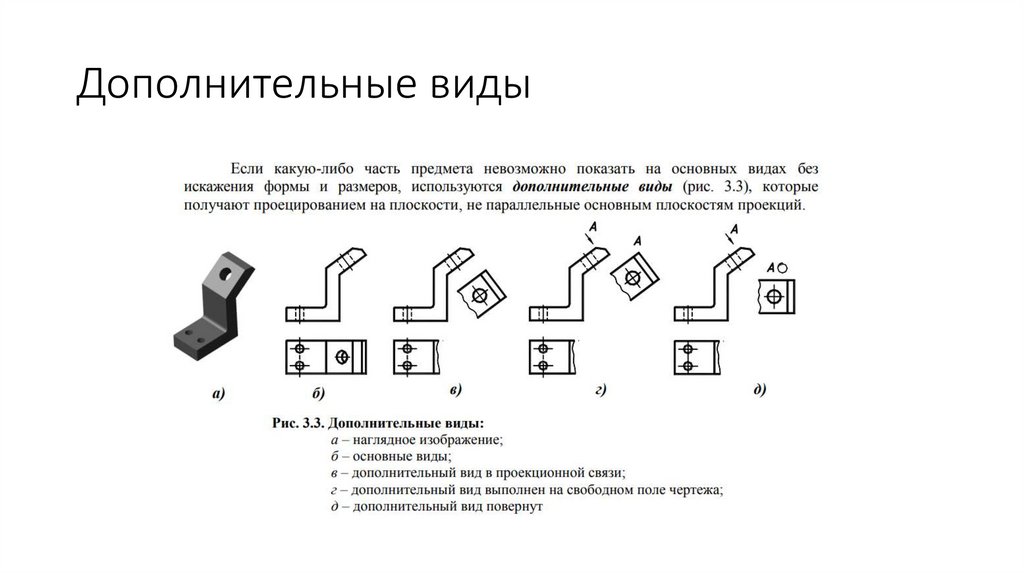

11. Дополнительные виды

12.

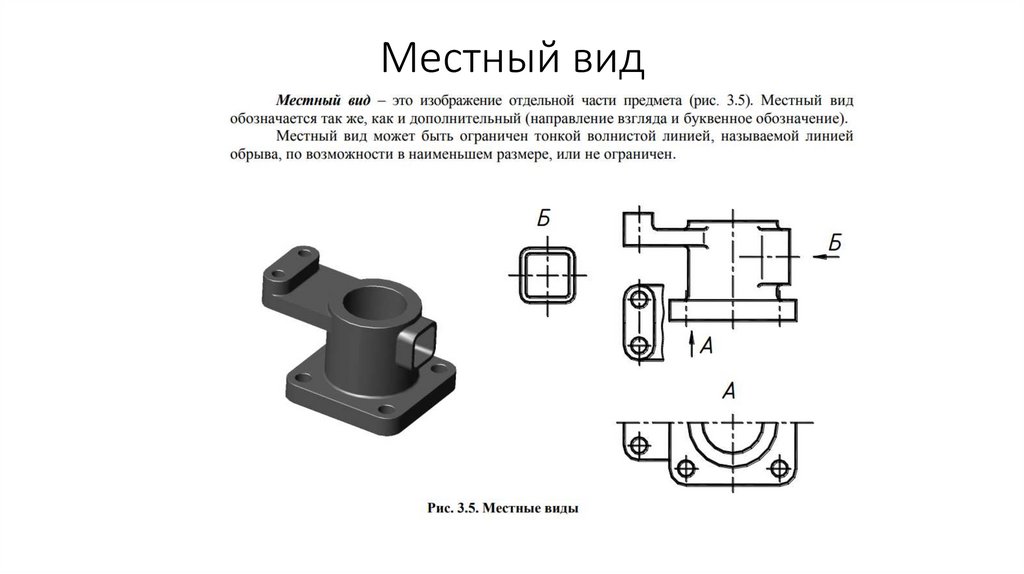

13. Местный вид
