Совершенствование технологического процесса лесопромышленного предприятия ООО «Галкыныш» Республики Марий Эл

1.

Совершенствование технологического
процесса лесопромышленного предприятия
ООО «Галкыныш» Республики Марий Эл
Выполнил: ст. гр. ТЛДП-41 Шпак П.В.
Научный руководитель: д.т.н., проф. П.Ф. Войтко

2.

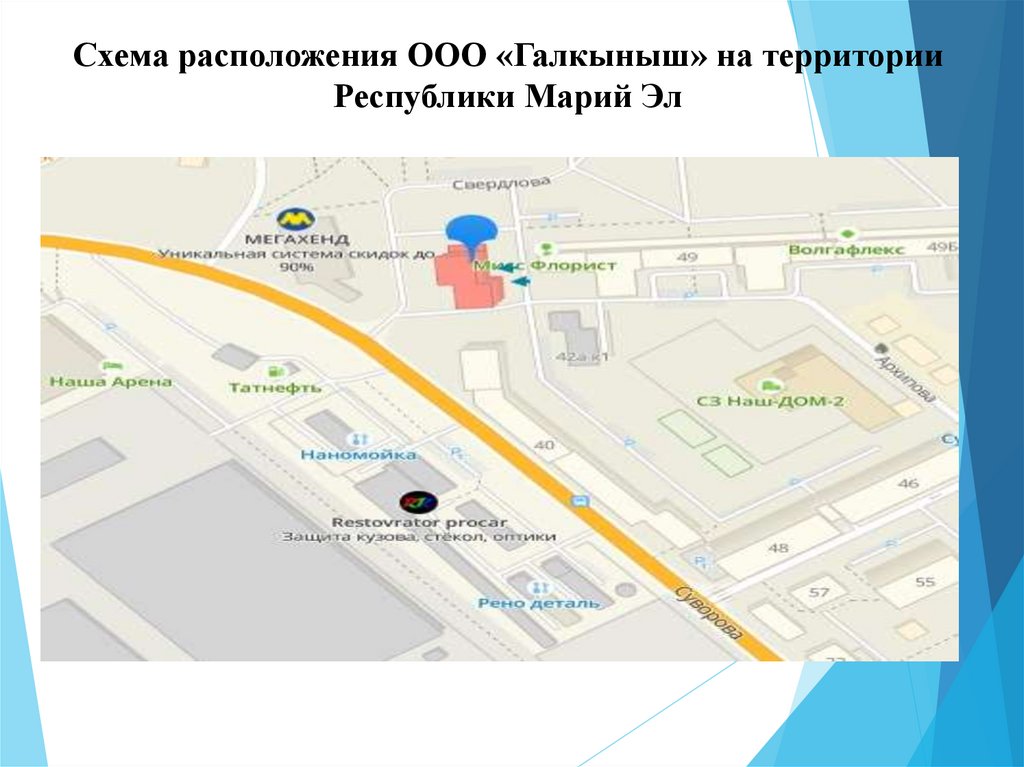

Схема расположения ООО «Галкыныш» на территории
Республики Марий Эл

3.

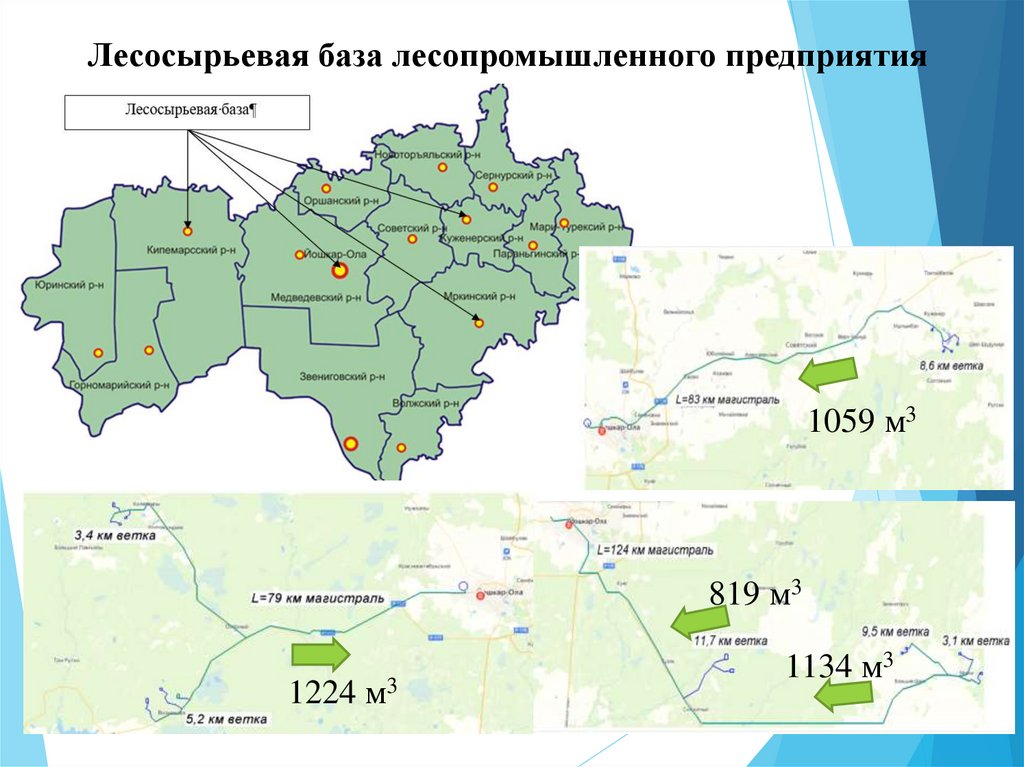

Лесосырьевая база лесопромышленного предприятия
1059 м3
819 м3
1224 м3
1134 м3

4.

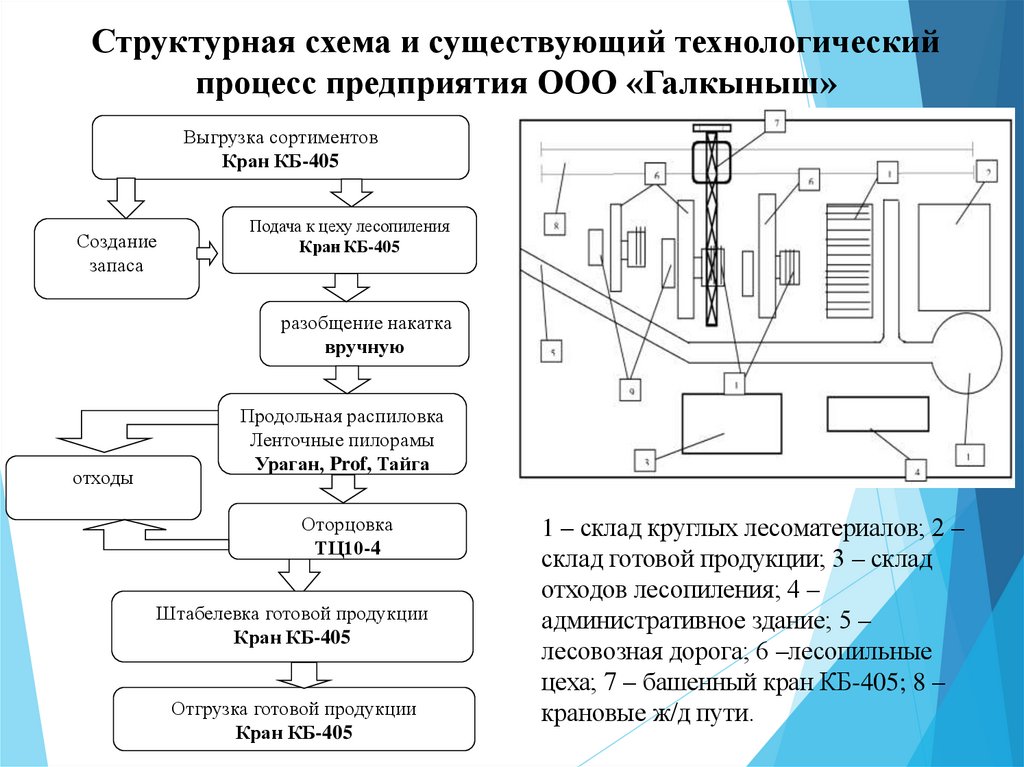

Структурная схема и существующий технологический
процесс предприятия ООО «Галкыныш»
Выгрузка сортиментов
Кран КБ-405
Создание
запаса
Подача к цеху лесопиления
Кран КБ-405
разобщение накатка
вручную
отходы
Продольная распиловка
Ленточные пилорамы
Ураган, Prof, Тайга
Оторцовка
ТЦ10-4
Штабелевка готовой продукции
Кран КБ-405
Отгрузка готовой продукции
Кран КБ-405
1 – склад круглых лесоматериалов; 2 –
склад готовой продукции; 3 – склад
отходов лесопиления; 4 –
административное здание; 5 –
лесовозная дорога; 6 –лесопильные
цеха; 7 – башенный кран КБ-405; 8 –
крановые ж/д пути.

5.

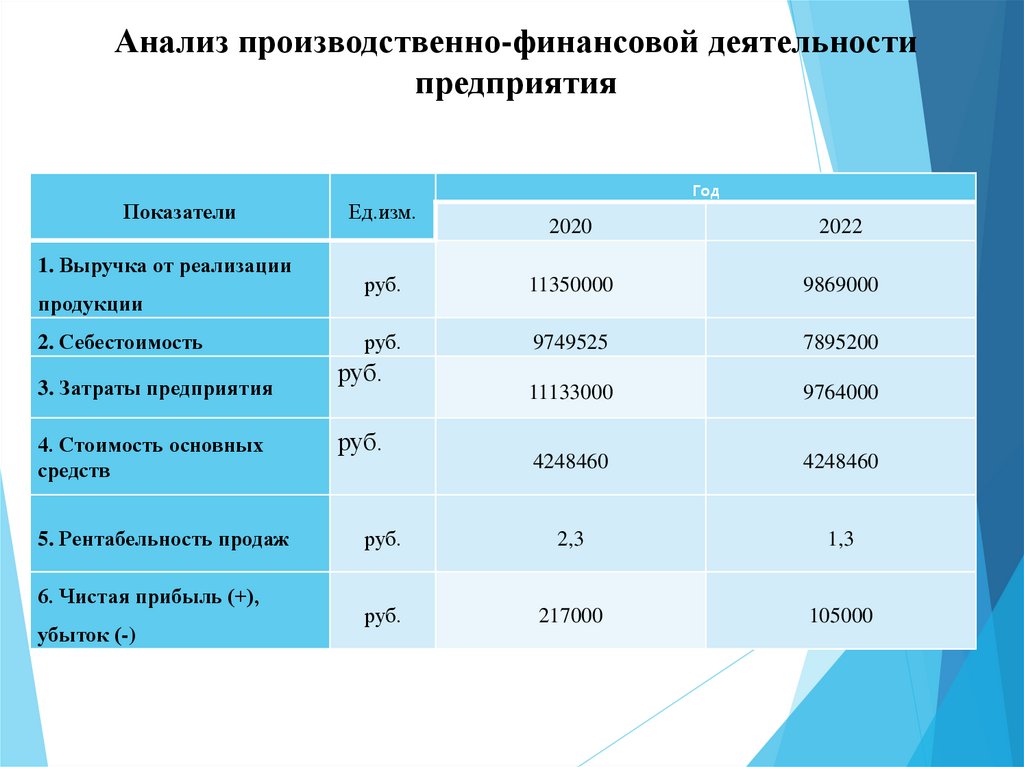

Анализ производственно-финансовой деятельности
предприятия
Год
Показатели
1. Выручка от реализации
продукции
2. Себестоимость
3. Затраты предприятия
4. Стоимость основных
средств
5. Рентабельность продаж
6. Чистая прибыль (+),
убыток (-)
Ед.изм.
2020
2022
руб.
11350000
9869000
руб.
9749525
7895200
11133000
9764000
4248460
4248460
руб.
2,3
1,3
руб.
217000
105000
руб.
руб.

6.

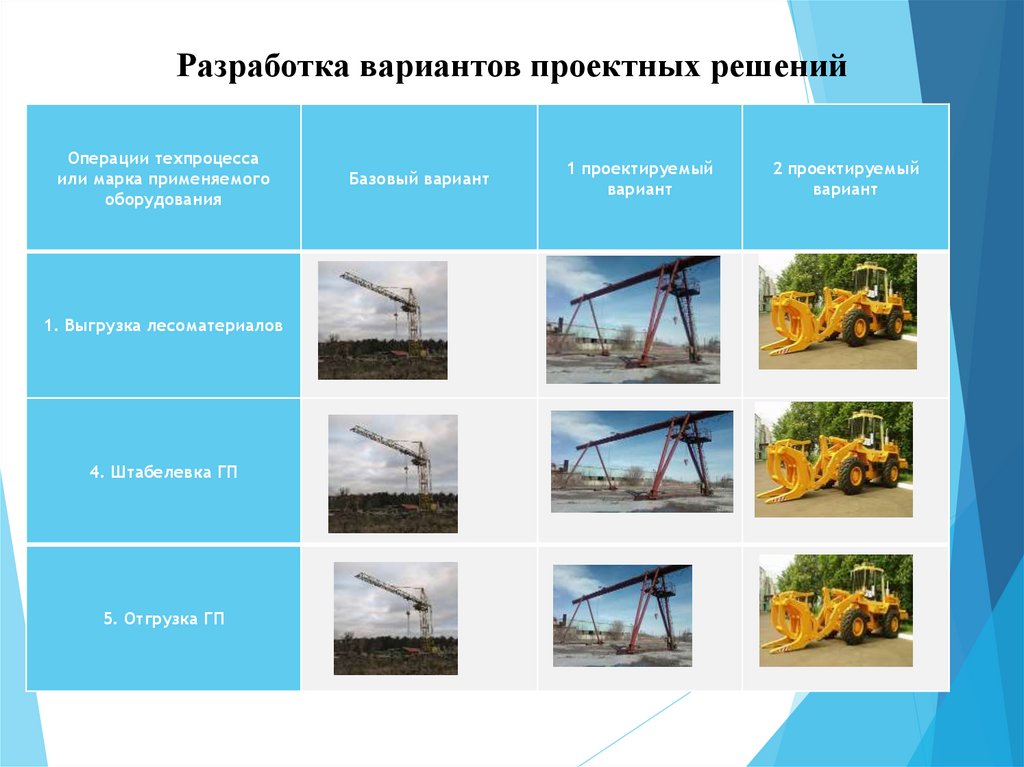

Разработка вариантов проектных решений
Операции техпроцесса
или марка применяемого
оборудования
1. Выгрузка лесоматериалов
4. Штабелевка ГП
5. Отгрузка ГП
Базовый вариант
1 проектируемый
вариант
2 проектируемый
вариант

7.

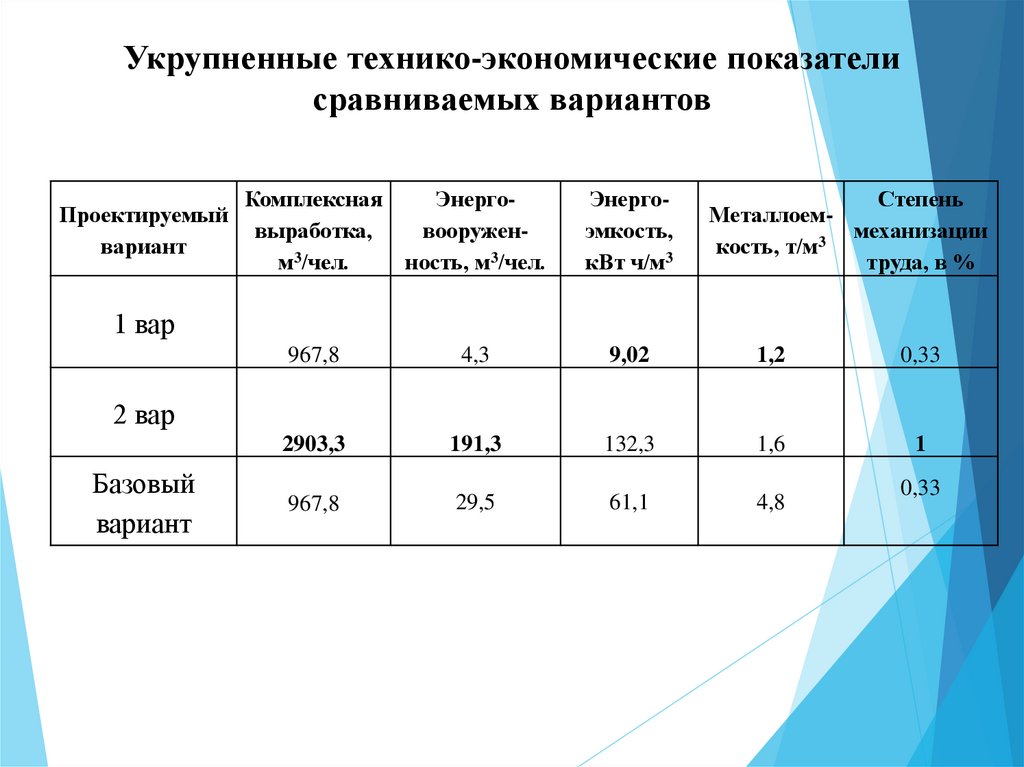

Укрупненные технико-экономические показатели
сравниваемых вариантов
Проектируемый
вариант
Комплексная
выработка,
м3/чел.
Энерговооруженность, м3/чел.
Энергоэмкость,
кВт ч/м3
Степень
Металлоеммеханизации
кость, т/м3
труда, в %
967,8
4,3
9,02
1,2
0,33
2903,3
191,3
132,3
1,6
1
967,8
29,5
61,1
4,8
1 вар
2 вар
Базовый
вариант
0,33

8.

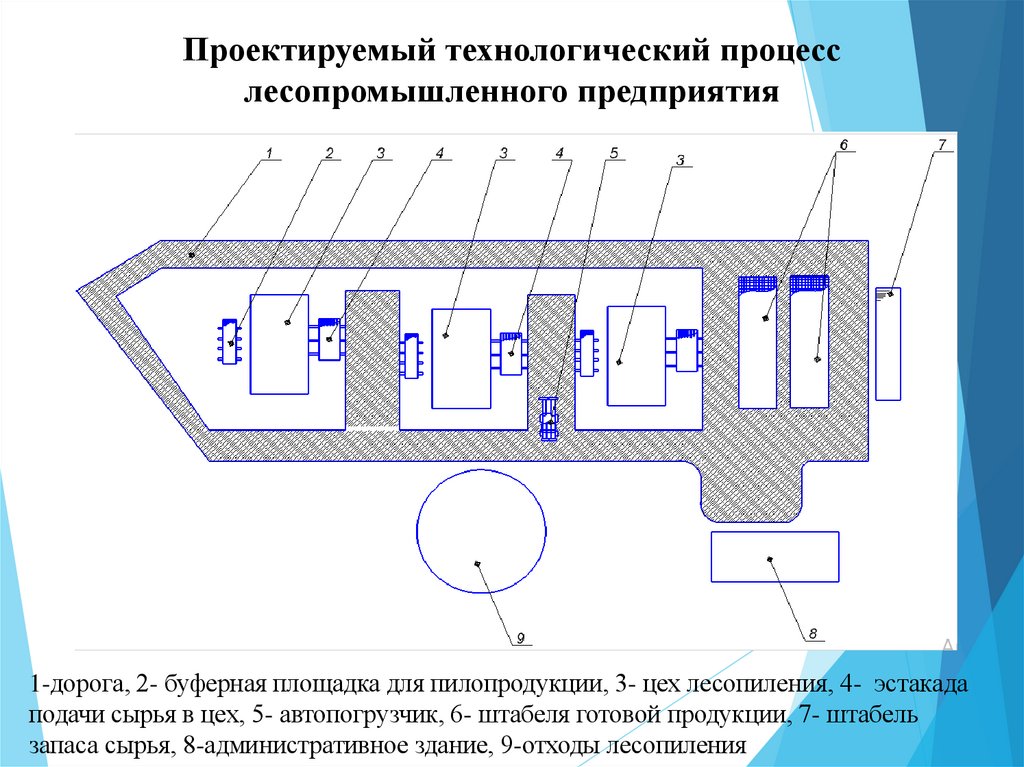

Проектируемый технологический процесс
лесопромышленного предприятия
1-дорога, 2- буферная площадка для пилопродукции, 3- цех лесопиления, 4- эстакада
подачи сырья в цех, 5- автопогрузчик, 6- штабеля готовой продукции, 7- штабель
запаса сырья, 8-административное здание, 9-отходы лесопиления

9.

Интегральный график работы лесопромышленного склада
ООО «Галкыныш»

10.

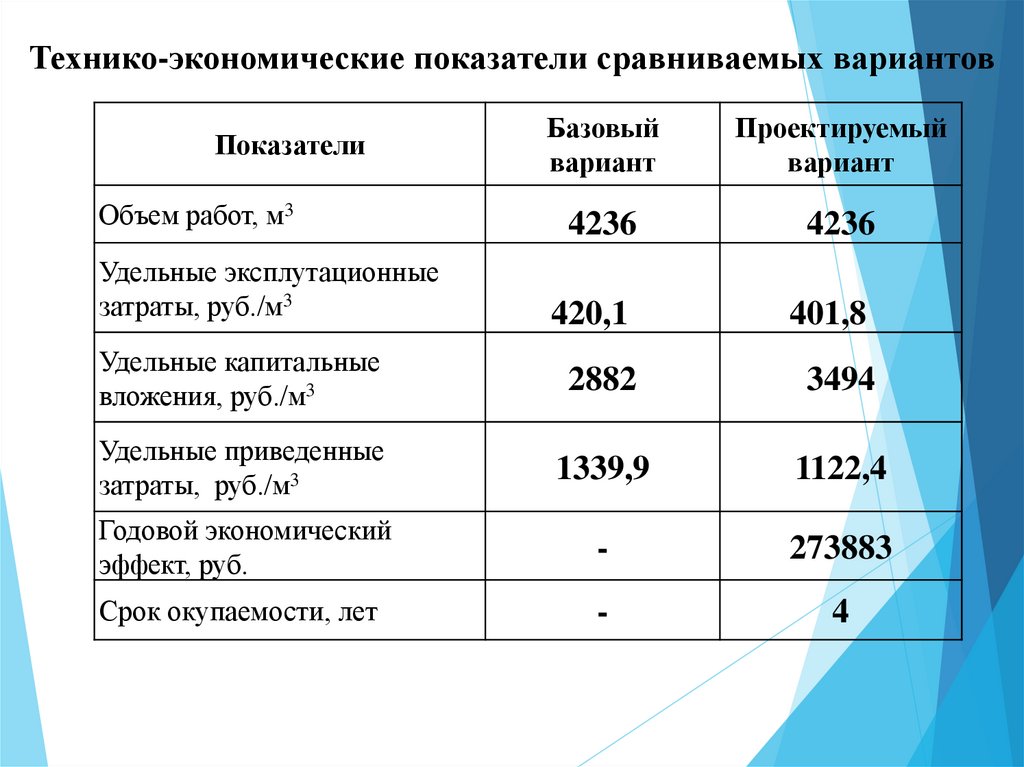

Технико-экономические показатели сравниваемых вариантов
Базовый
вариант
Проектируемый
вариант
Объем работ, м3
4236
4236
Удельные эксплутационные
затраты, руб./м3
420,1
401,8
Удельные капитальные
вложения, руб./м3
2882
3494
Удельные приведенные
затраты, руб./м3
1339,9
1122,4
Годовой экономический
эффект, руб.
-
273883
Срок окупаемости, лет
-
4
Показатели

11.

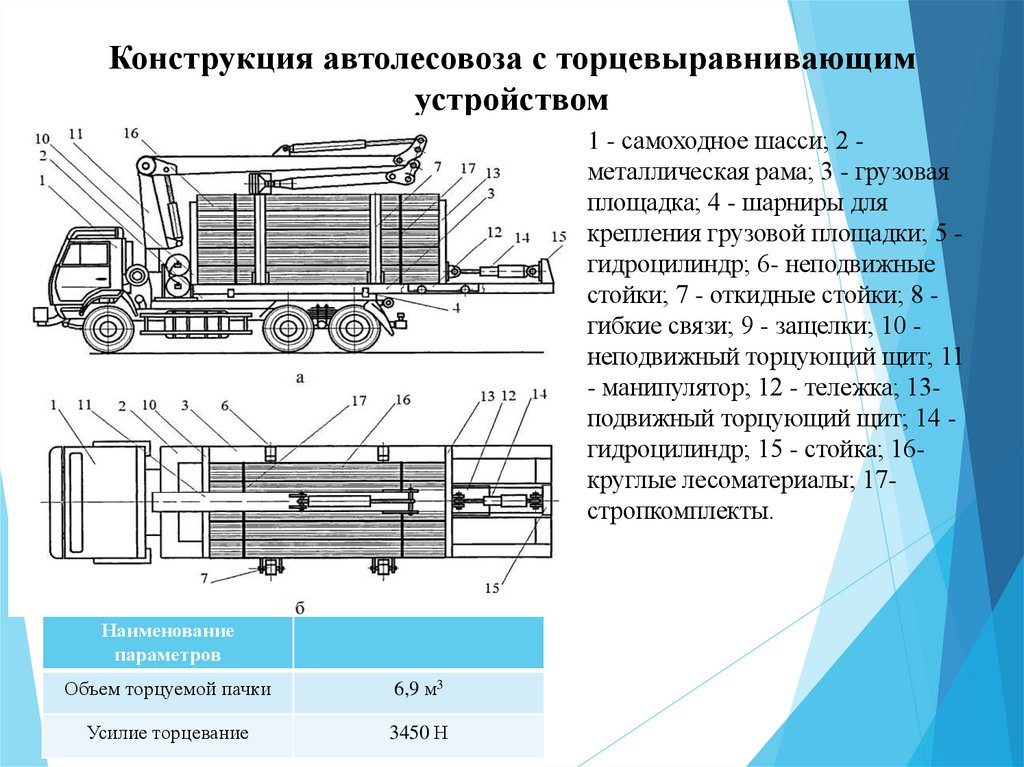

Конструкция автолесовоза с торцевыравнивающим
устройством
1 - самоходное шасси; 2 металлическая рама; 3 - грузовая
площадка; 4 - шарниры для
крепления грузовой площадки; 5 гидроцилиндр; 6- неподвижные
стойки; 7 - откидные стойки; 8 гибкие связи; 9 - защелки; 10 неподвижный торцующий щит; 11
- манипулятор; 12 - тележка; 13подвижный торцующий щит; 14 гидроцилиндр; 15 - стойка; 16круглые лесоматериалы; 17стропкомплекты.
Наименование
параметров
Объем торцуемой пачки
6,9 м3
Усилие торцевание
3450 Н

12.

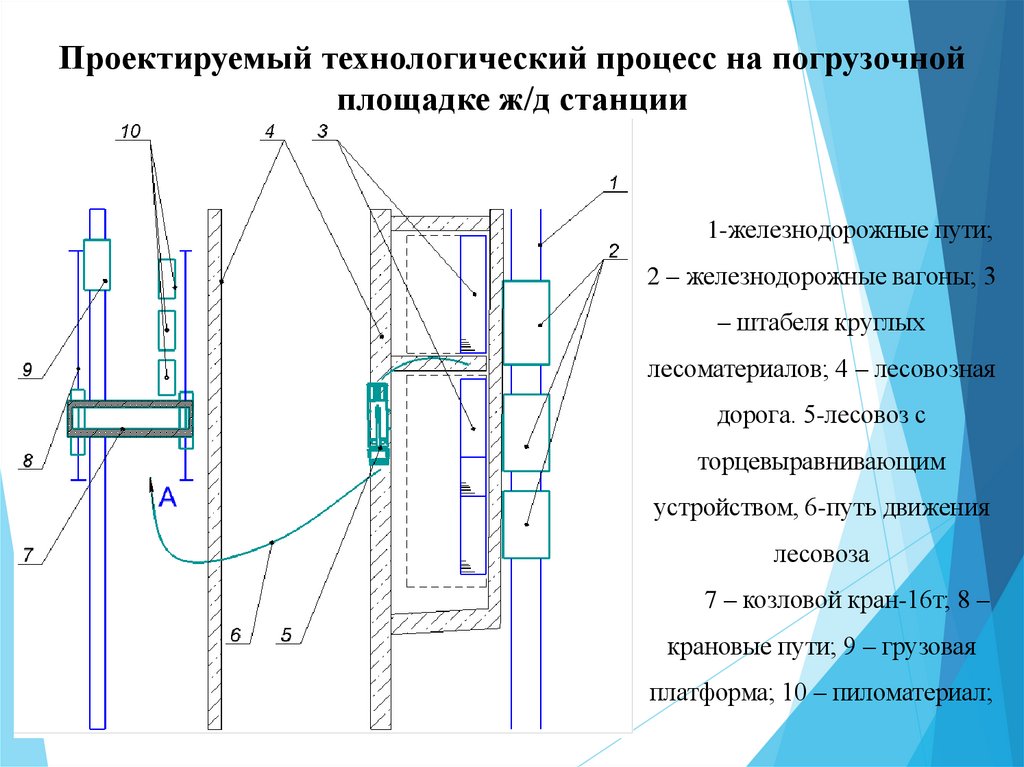

Проектируемый технологический процесс на погрузочной
площадке ж/д станции
1-железнодорожные пути;
2 – железнодорожные вагоны; 3
– штабеля круглых
лесоматериалов; 4 – лесовозная
дорога. 5-лесовоз с
торцевыравнивающим
устройством, 6-путь движения
лесовоза
7 – козловой кран-16т; 8 –
крановые пути; 9 – грузовая
платформа; 10 – пиломатериал;

13.

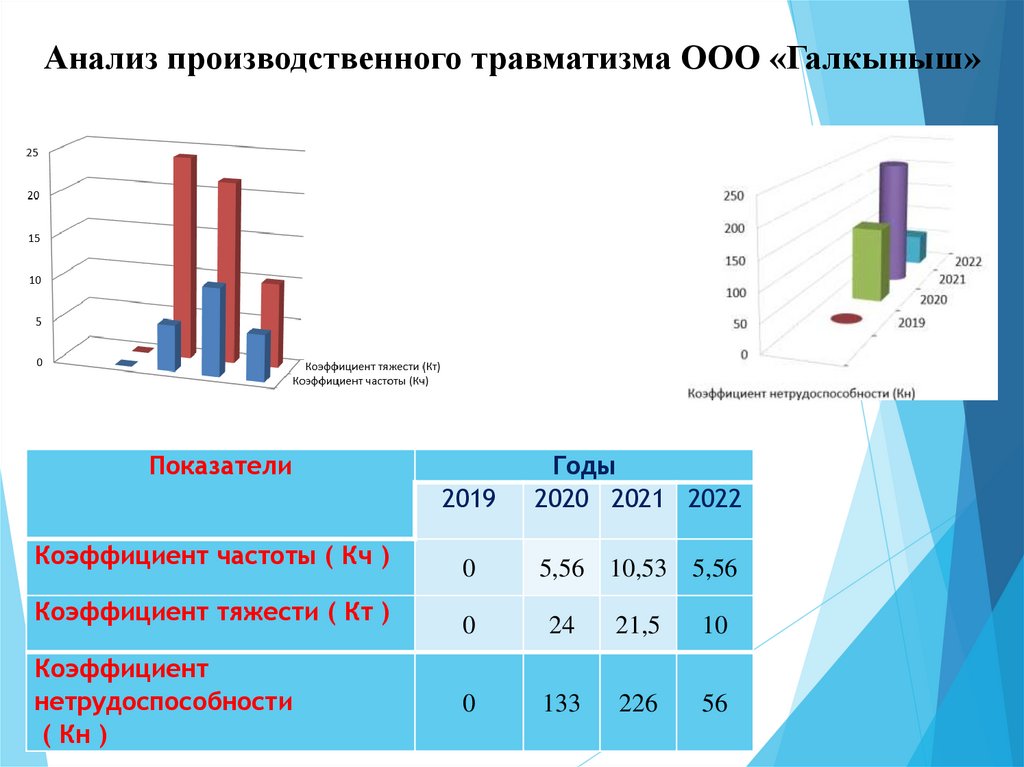

Анализ производственного травматизма ООО «Галкыныш»
Показатели
Коэффициент частоты ( Кч )
Коэффициент тяжести ( Кт )
Коэффициент
нетрудоспособности
( Кн )
2019
Годы
2020 2021 2022
0
5,56 10,53 5,56
0
24
21,5
10
0
133
226
56

14.
