Основные понятия и законы геометрической оптики

1. Основные понятия и законы геометрической оптики

Разработал: Берник Т.С.

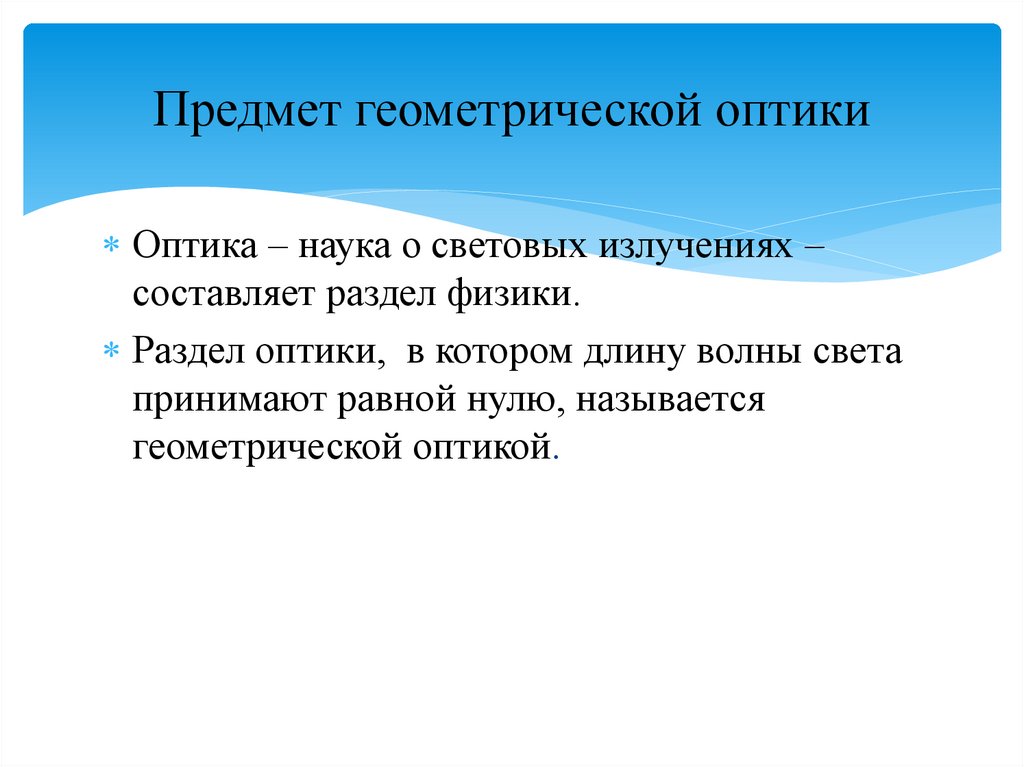

2. Предмет геометрической оптики

Оптика – наука о световых излучениях –
составляет раздел физики.
Раздел оптики, в котором длину волны света
принимают равной нулю, называется
геометрической оптикой.

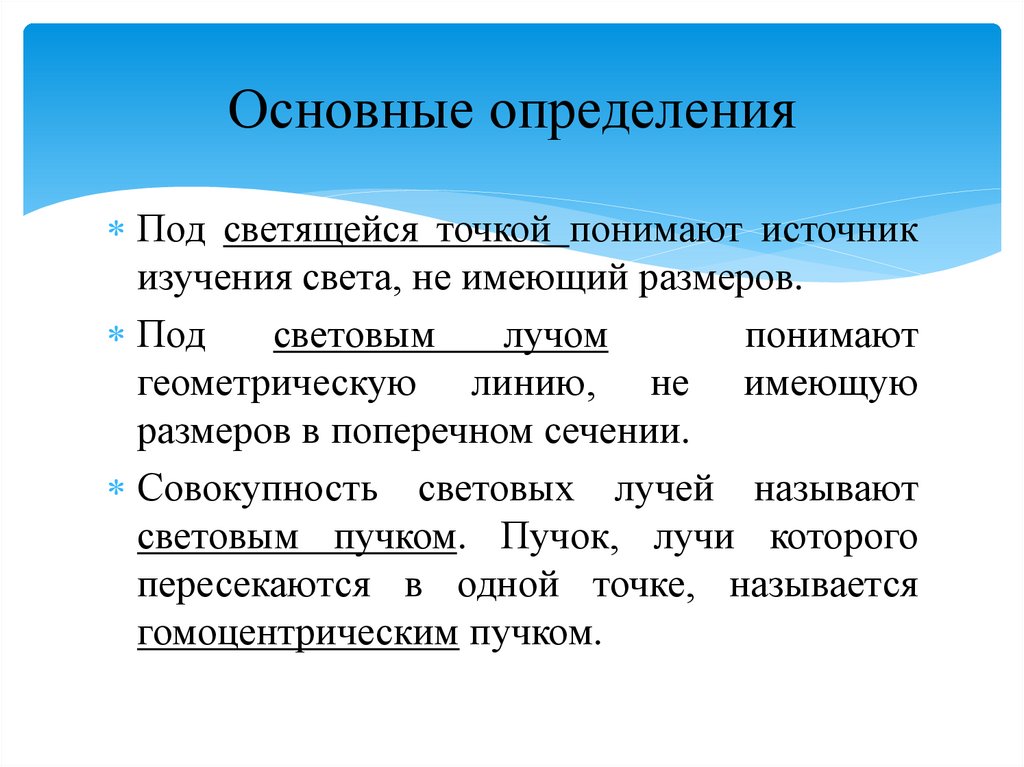

3. Основные определения

Под светящейся точкой понимают источник
изучения света, не имеющий размеров.
Под
световым
лучом
понимают
геометрическую линию, не имеющую
размеров в поперечном сечении.
Совокупность световых лучей называют
световым пучком. Пучок, лучи которого
пересекаются в одной точке, называется
гомоцентрическим пучком.

4.

Виды гомоцентрических
пучков
а) расходящийся пучок;
б) сходящийся пучок;
в) параллельный пучок.

5.

Пространство, в котором находятся точки
предметов,
называется
пространством
предметов;
Пространство, в котором расположены точки
изображения
называются
пространство
изображений.
Если после прохождения системы пучки лучей
сохраняют
гомоцентричность, то
такие
изображения называют стигматическими

6.

а) действительное изображение;
б) мнимое изображение.
Две точки одна из которых является
изображением
другой
называется
сопряженными
Пучок,
лучи которого после выхода из
оптической системы не пересекаются в одной
точке, называется астигматическим

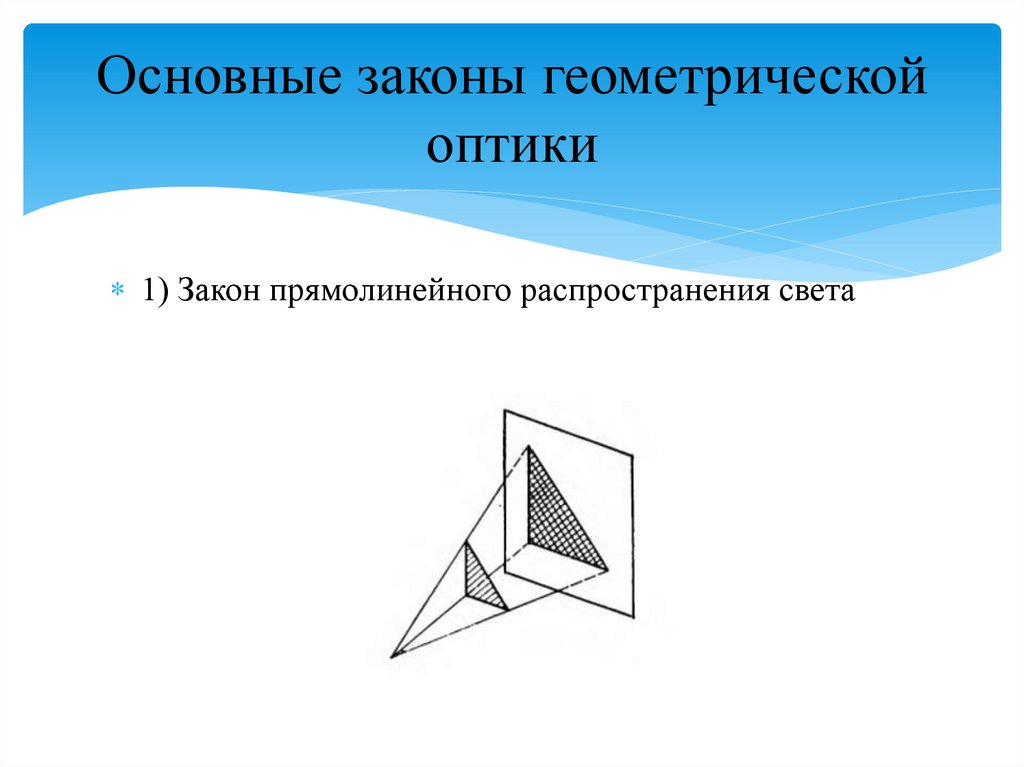

7. Основные законы геометрической оптики

1) Закон прямолинейного распространения света

8.

2) Закон независимости распространения
световых пучков
Если в пространстве встречаются отдельные
пучки лучей, идущие в разных направлениях,
то они не влияют друг на друга, и каждый из
них распространяется так, как будто других
пучков не существует. Если несколько пучков
падают на одну и ту же площадку или
сходятся в одной точке, то действия этих
пучков складываются.

9.

3) Закон отражения света
Падающий
луч,
нормаль
к
отражающей
поверхности в точке падения луча и отраженный
луч лежат в одной плоскости, а углы падающего и
отраженного лучей с нормалью равны по
абсолютной величине, но противоположны по
знаку.
Угол между падающим лучом АО и нормалью NО
называется углом падения
