Оборудование санузлов, душевых и комнат для переодевания с учётом удобства М4

1.

Оборудование санузлов,
душевых и комнат для
переодевания с учётом
удобства М4
Кривенко Елена
Социальная политика

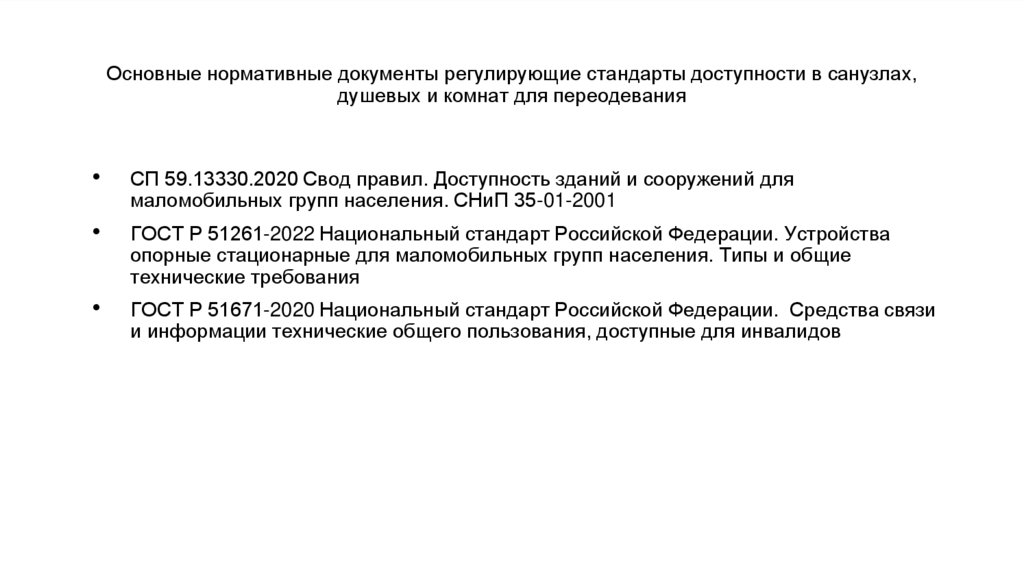

2. Основные нормативные документы регулирующие стандарты доступности в санузлах, душевых и комнат для переодевания

СП 59.13330.2020 Свод правил. Доступность зданий и сооружений для
маломобильных групп населения. СНиП 35-01-2001
ГОСТ Р 51261-2022 Национальный стандарт Российской Федерации. Устройства
опорные стационарные для маломобильных групп населения. Типы и общие
технические требования
ГОСТ Р 51671-2020 Национальный стандарт Российской Федерации. Средства связи
и информации технические общего пользования, доступные для инвалидов

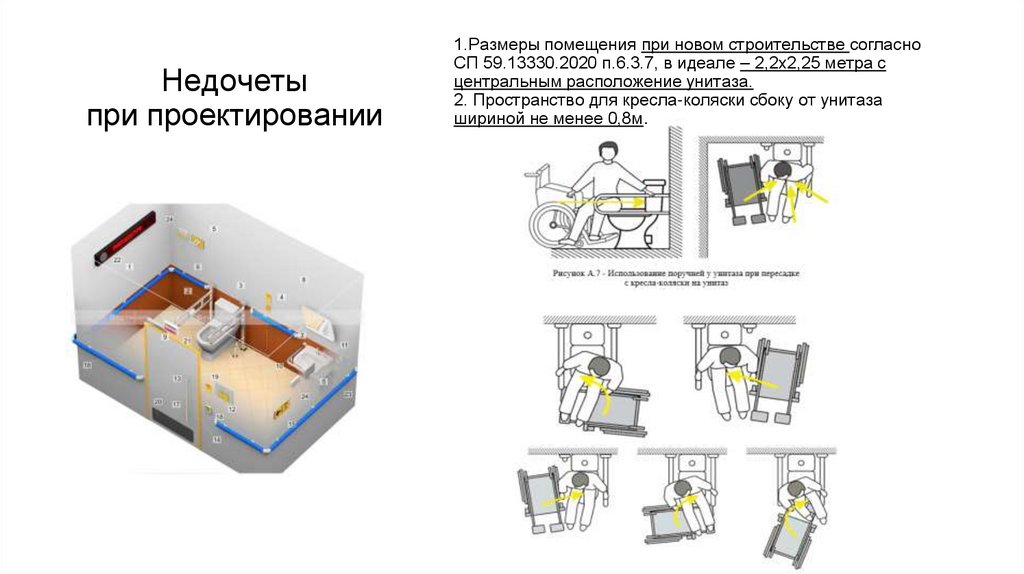

3. Недочеты при проектировании

1.Размеры помещения при новом строительстве согласно
СП 59.13330.2020 п.6.3.7, в идеале – 2,2х2,25 метра с
центральным расположение унитаза.
2. Пространство для кресла-коляски сбоку от унитаза
шириной не менее 0,8м.

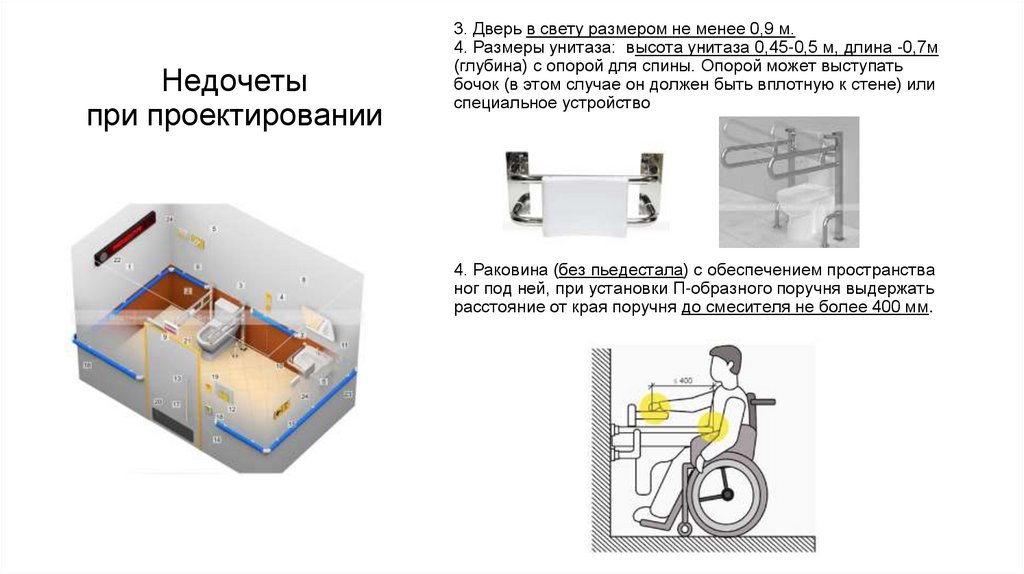

4. Недочеты при проектировании

3. Дверь в свету размером не менее 0,9 м.
4. Размеры унитаза: высота унитаза 0,45-0,5 м, длина -0,7м
(глубина) с опорой для спины. Опорой может выступать
бочок (в этом случае он должен быть вплотную к стене) или
специальное устройство
4. Раковина (без пьедестала) с обеспечением пространства
ног под ней, при установки П-образного поручня выдержать
расстояние от края поручня до смесителя не более 400 мм.

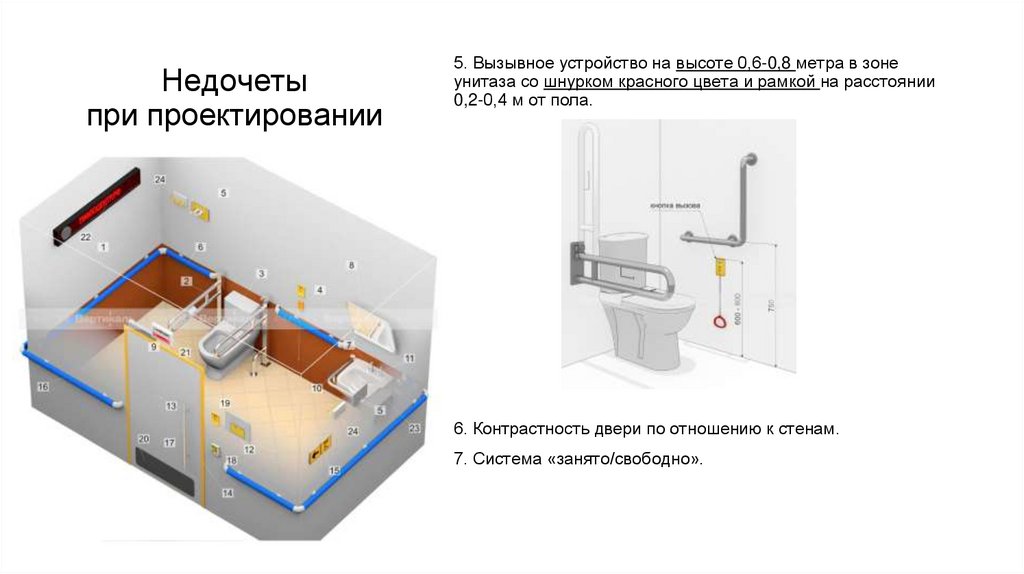

5. Недочеты при проектировании

5. Вызывное устройство на высоте 0,6-0,8 метра в зоне
унитаза со шнурком красного цвета и рамкой на расстоянии
0,2-0,4 м от пола.
6. Контрастность двери по отношению к стенам.
7. Система «занято/свободно».

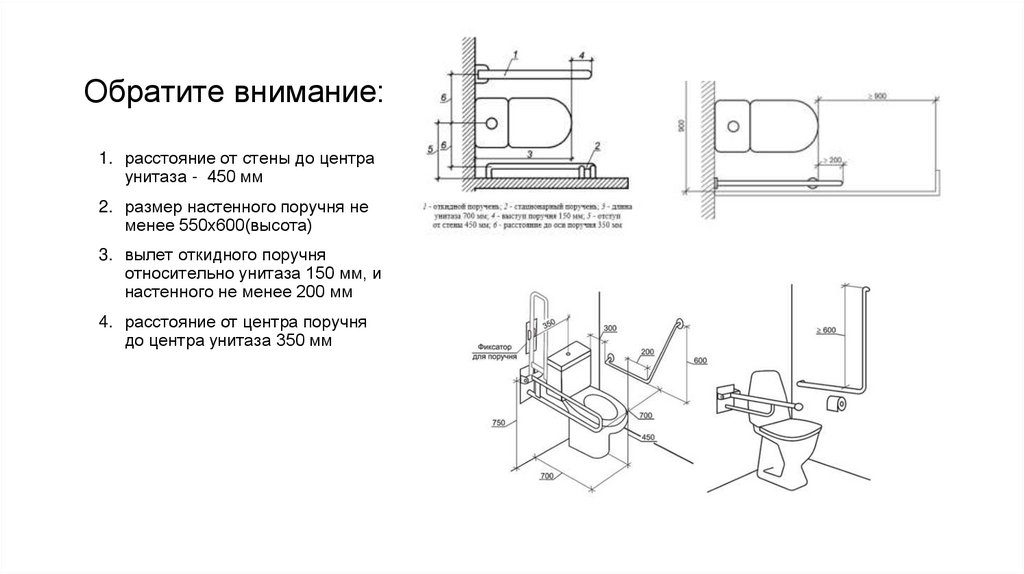

6. Обратите внимание:

1. расстояние от стены до центра
унитаза - 450 мм
2. размер настенного поручня не
менее 550х600(высота)
3. вылет откидного поручня
относительно унитаза 150 мм, и
настенного не менее 200 мм
4. расстояние от центра поручня
до центра унитаза 350 мм

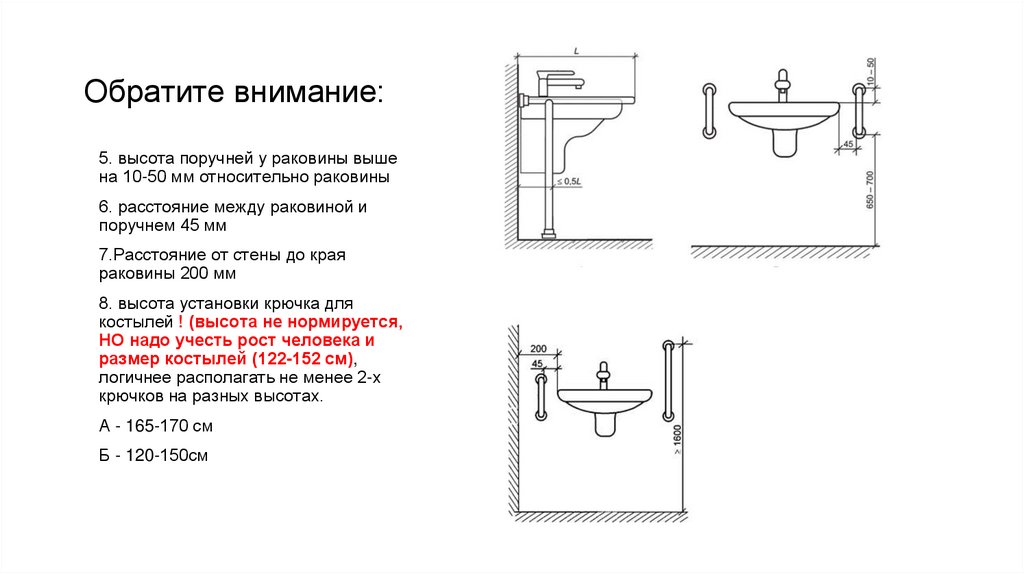

7. Обратите внимание:

5. высота поручней у раковины выше
на 10-50 мм относительно раковины
6. расстояние между раковиной и
поручнем 45 мм
7.Расстояние от стены до края
раковины 200 мм
8. высота установки крючка для
костылей ! (высота не нормируется,
НО надо учесть рост человека и
размер костылей (122-152 см),
логичнее располагать не менее 2-х
крючков на разных высотах.
А - 165-170 см
Б - 120-150см

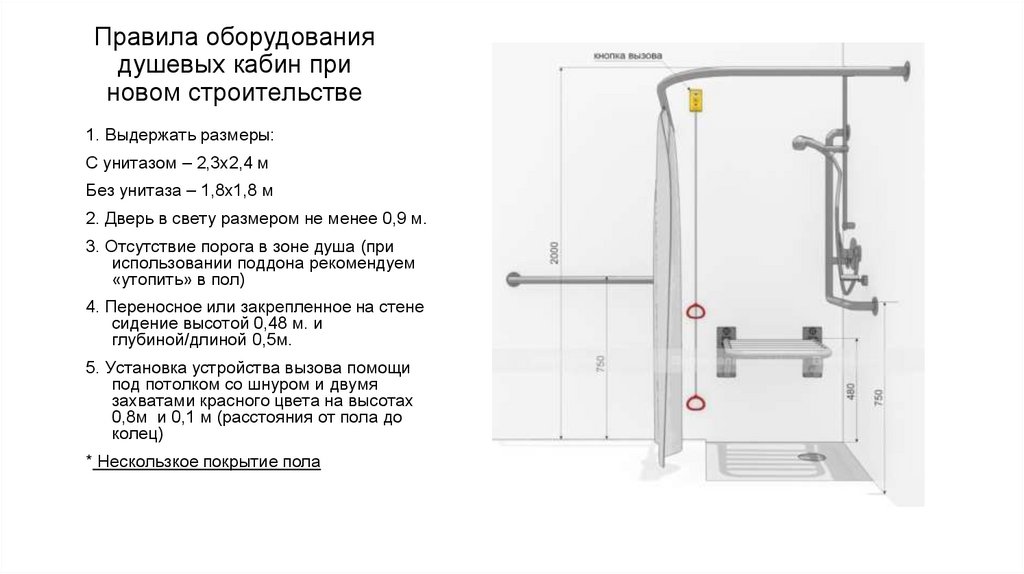

8. Правила оборудования душевых кабин при новом строительстве

1. Выдержать размеры:
С унитазом – 2,3х2,4 м
Без унитаза – 1,8х1,8 м
2. Дверь в свету размером не менее 0,9 м.
3. Отсутствие порога в зоне душа (при
использовании поддона рекомендуем
«утопить» в пол)
4. Переносное или закрепленное на стене
сидение высотой 0,48 м. и
глубиной/длиной 0,5м.
5. Установка устройства вызова помощи
под потолком со шнуром и двумя
захватами красного цвета на высотах
0,8м и 0,1 м (расстояния от пола до
колец)
* Нескользкое покрытие пола

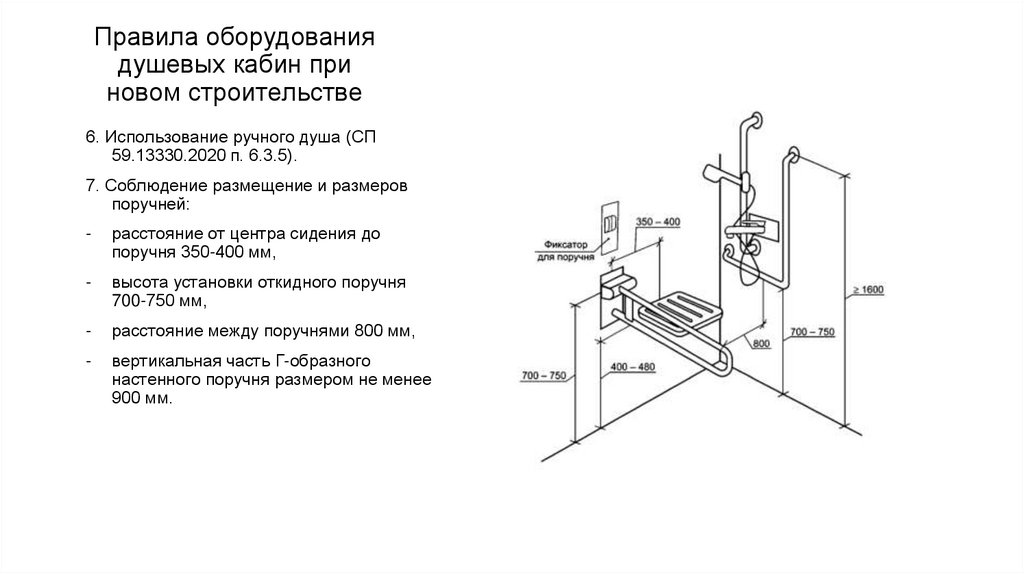

9. Правила оборудования душевых кабин при новом строительстве

6. Использование ручного душа (СП
59.13330.2020 п. 6.3.5).
7. Соблюдение размещение и размеров
поручней:
-
расстояние от центра сидения до
поручня 350-400 мм,
-
высота установки откидного поручня
700-750 мм,
-
расстояние между поручнями 800 мм,
-
вертикальная часть Г-образного
настенного поручня размером не менее
900 мм.

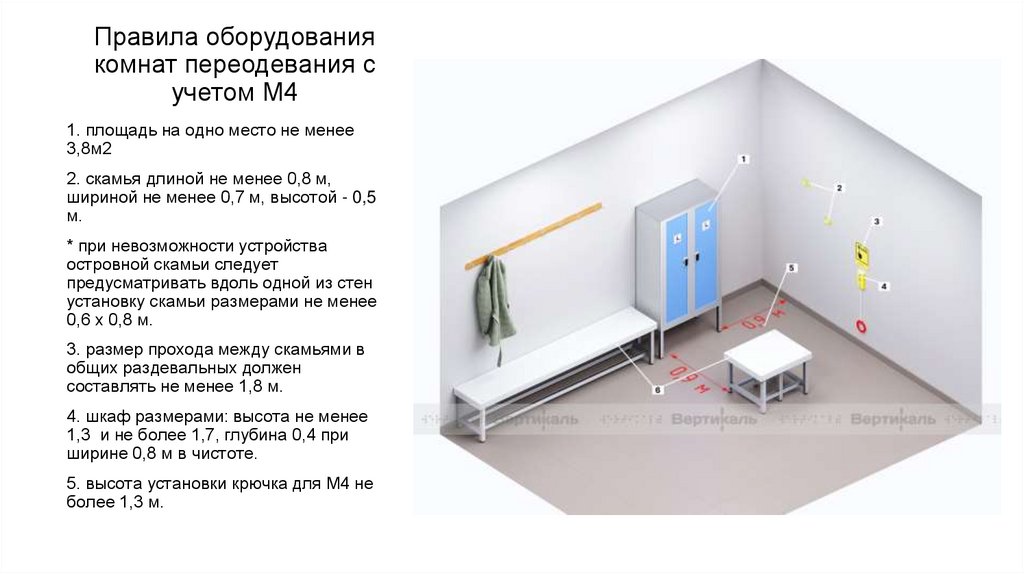

10. Правила оборудования комнат переодевания с учетом М4

1. площадь на одно место не менее
3,8м2
2. скамья длиной не менее 0,8 м,
шириной не менее 0,7 м, высотой - 0,5
м.
* при невозможности устройства
островной скамьи следует
предусматривать вдоль одной из стен
установку скамьи размерами не менее
0,6 х 0,8 м.
3. размер прохода между скамьями в
общих раздевальных должен
составлять не менее 1,8 м.
4. шкаф размерами: высота не менее
1,3 и не более 1,7, глубина 0,4 при
ширине 0,8 м в чистоте.
5. высота установки крючка для М4 не
более 1,3 м.

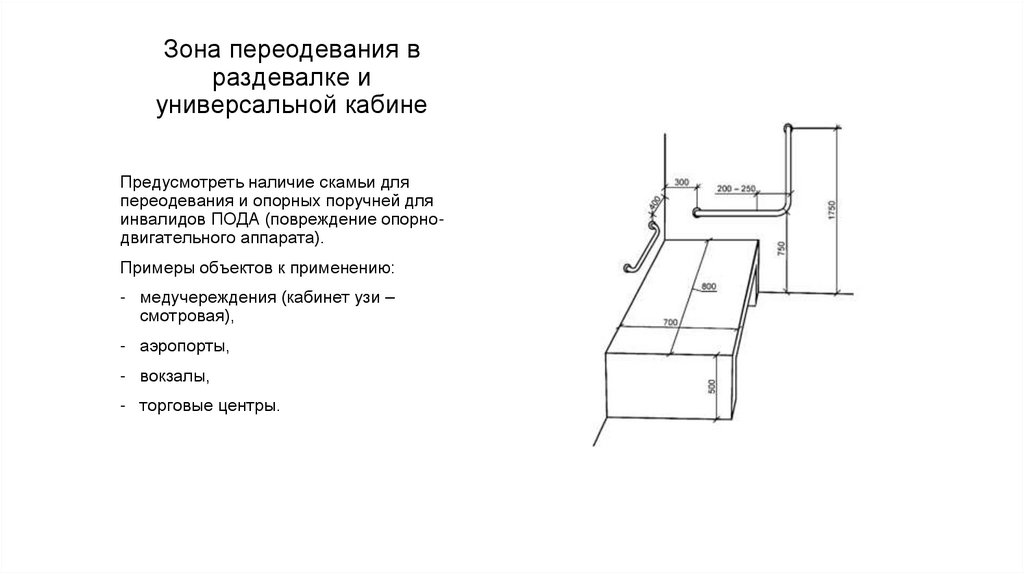

11. Зона переодевания в раздевалке и универсальной кабине

Предусмотреть наличие скамьи для
переодевания и опорных поручней для
инвалидов ПОДА (повреждение опорнодвигательного аппарата).
Примеры объектов к применению:
- медучереждения (кабинет узи –
смотровая),
- аэропорты,
- вокзалы,
- торговые центры.
