1.

Презентация
г. Москва, 2025

2.

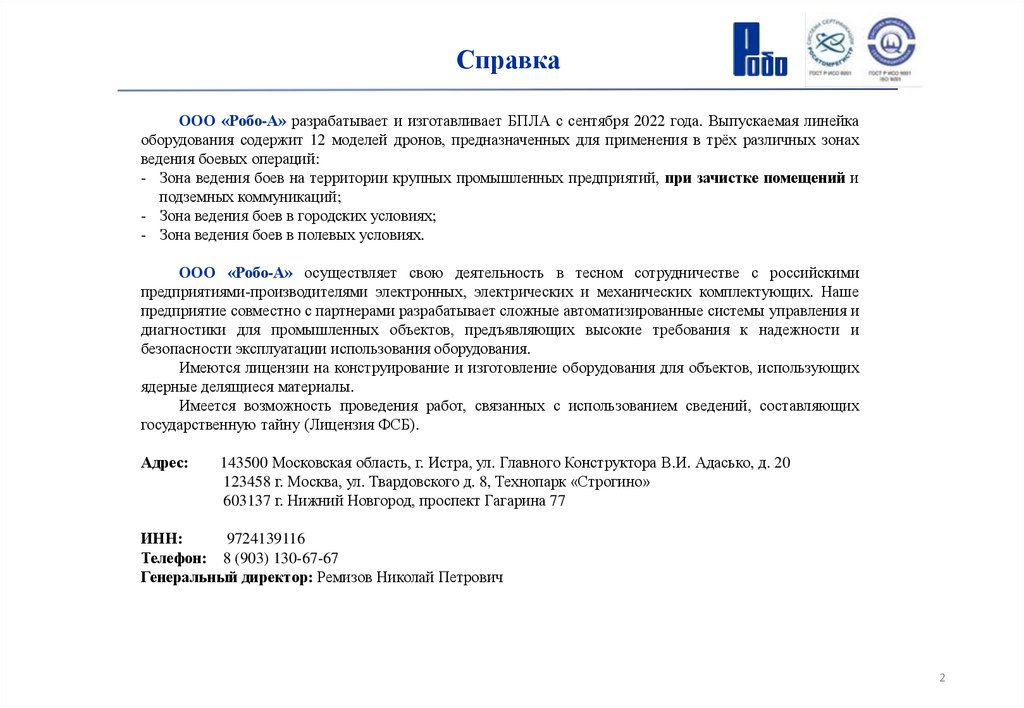

Справка
ООО «Робо-А» разрабатывает и изготавливает БПЛА с сентября 2022 года. Выпускаемая линейка
оборудования содержит 12 моделей дронов, предназначенных для применения в трёх различных зонах
ведения боевых операций:
- Зона ведения боев на территории крупных промышленных предприятий, при зачистке помещений и
подземных коммуникаций;
- Зона ведения боев в городских условиях;
- Зона ведения боев в полевых условиях.
ООО «Робо-А» осуществляет свою деятельность в тесном сотрудничестве с российскими
предприятиями-производителями электронных, электрических и механических комплектующих. Наше
предприятие совместно с партнерами разрабатывает сложные автоматизированные системы управления и
диагностики для промышленных объектов, предъявляющих высокие требования к надежности и
безопасности эксплуатации использования оборудования.
Имеются лицензии на конструирование и изготовление оборудования для объектов, использующих
ядерные делящиеся материалы.
Имеется возможность проведения работ, связанных с использованием сведений, составляющих
государственную тайну (Лицензия ФСБ).
Адрес:
143500 Московская область, г. Истра, ул. Главного Конструктора В.И. Адасько, д. 20
123458 г. Москва, ул. Твардовского д. 8, Технопарк «Строгино»
603137 г. Нижний Новгород, проспект Гагарина 77
ИНН:
9724139116
Телефон: 8 (903) 130-67-67
Генеральный директор: Ремизов Николай Петрович
2

3.

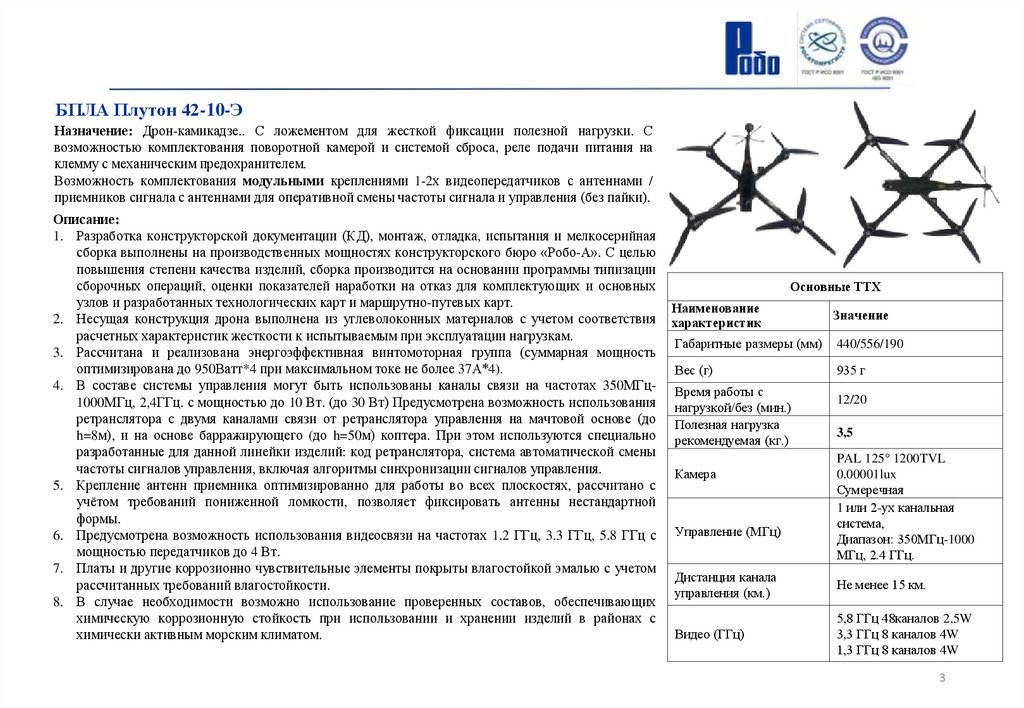

БПЛА Плутон 42-10-Э
Назначение: Дрон-камикадзе.. С ложементом для жесткой фиксации полезной нагрузки. С
возможностью комплектования поворотной камерой и системой сброса, реле подачи питания на
клемму с механическим предохранителем.
Возможность комплектования модульными креплениями 1-2х видеопередатчиков с антеннами /
приемников сигнала с антеннами для оперативной смены частоты сигнала и управления (без пайки).
Описание:
1. Разработка конструкторской документации (КД), монтаж, отладка, испытания и мелкосерийная
сборка выполнены на производственных мощностях конструкторского бюро «Робо-А». С целью
повышения степени качества изделий, сборка производится на основании программы типизации
сборочных операций, оценки показателей наработки на отказ для комплектующих и основных
узлов и разработанных технологических карт и маршрутно-путевых карт.
2. Несущая конструкция дрона выполнена из углеволоконных материалов с учетом соответствия
расчетных характеристик жесткости к испытываемым при эксплуатации нагрузкам.
3. Рассчитана и реализована энергоэффективная винтомоторная группа (суммарная мощность
оптимизирована до 950Ватт*4 при максимальном токе не более 37А*4).
4. В составе системы управления могут быть использованы каналы связи на частотах 350МГц1000МГц, 2,4ГГц. с мощностью до 10 Вт. (до 30 Вт) Предусмотрена возможность использования
ретранслятора с двумя каналами связи от ретранслятора управления на мачтовой основе (до
h=8м), и на основе барражирующего (до h=50м) коптера. При этом используются специально
разработанные для данной линейки изделий: код ретранслятора, система автоматической смены
частоты сигналов управления, включая алгоритмы синхронизации сигналов управления.
5. Крепление антенн приемника оптимизированно для работы во всех плоскостях, рассчитано с
учётом требований пониженной ломкости, позволяет фиксировать антенны нестандартной
формы.
6. Предусмотрена возможность использования видеосвязи на частотах 1.2 ГГц, 3.3 ГГц, 5.8 ГГц с
мощностью передатчиков до 4 Вт.
7. Платы и другие коррозионно чувствительные элементы покрыты влагостойкой эмалью с учетом
рассчитанных требований влагостойкости.
8. В случае необходимости возможно использование проверенных составов, обеспечивающих
химическую коррозионную стойкость при использовании и хранении изделий в районах с
химически активным морским климатом.
Основные ТТХ
Наименование
характеристик
Значение
Габаритные размеры (мм)
440/556/190
Вес (г)
935 г
Время работы с
нагрузкой/без (мин.)
Полезная нагрузка
рекомендуемая (кг.)
Камера
Управление (МГц)
12/20
3,5
PAL 125° 1200TVL
0.00001lux
Сумеречная
1 или 2-ух канальная
система,
Диапазон: 350МГц-1000
МГц, 2.4 ГГц.
Дистанция канала
управления (км.)
Не менее 15 км.
Видео (ГГц)
5,8 ГГц 48каналов 2,5W
3,3 ГГц 8 каналов 4W
1,3 ГГц 8 каналов 4W
3

4.

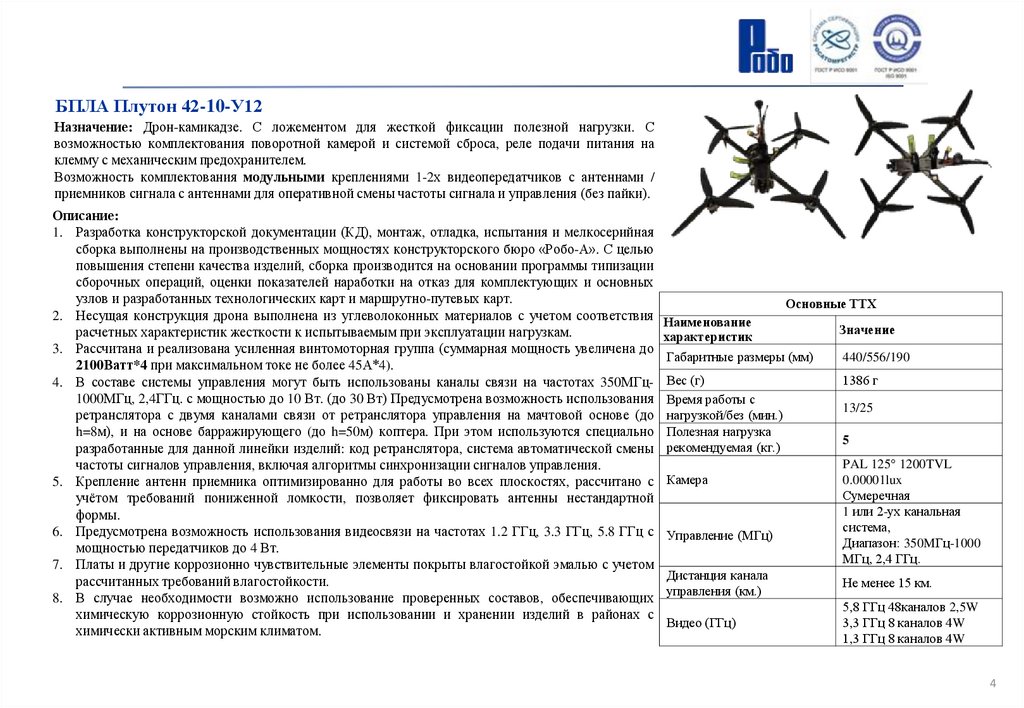

БПЛА Плутон 42-10-У12
Назначение: Дрон-камикадзе. С ложементом для жесткой фиксации полезной нагрузки. С
возможностью комплектования поворотной камерой и системой сброса, реле подачи питания на
клемму с механическим предохранителем.
Возможность комплектования модульными креплениями 1-2х видеопередатчиков с антеннами /
приемников сигнала с антеннами для оперативной смены частоты сигнала и управления (без пайки).
Описание:
1. Разработка конструкторской документации (КД), монтаж, отладка, испытания и мелкосерийная
сборка выполнены на производственных мощностях конструкторского бюро «Робо-А». С целью
повышения степени качества изделий, сборка производится на основании программы типизации
сборочных операций, оценки показателей наработки на отказ для комплектующих и основных
узлов и разработанных технологических карт и маршрутно-путевых карт.
Основные ТТХ
2. Несущая конструкция дрона выполнена из углеволоконных материалов с учетом соответствия Наименование
Значение
расчетных характеристик жесткости к испытываемым при эксплуатации нагрузкам.
характеристик
3. Рассчитана и реализована усиленная винтомоторная группа (суммарная мощность увеличена до
Габаритные размеры (мм)
440/556/190
2100Ватт*4 при максимальном токе не более 45А*4).
1386 г
4. В составе системы управления могут быть использованы каналы связи на частотах 350МГц- Вес (г)
1000МГц, 2,4ГГц. с мощностью до 10 Вт. (до 30 Вт) Предусмотрена возможность использования Время работы с
13/25
ретранслятора с двумя каналами связи от ретранслятора управления на мачтовой основе (до нагрузкой/без (мин.)
h=8м), и на основе барражирующего (до h=50м) коптера. При этом используются специально Полезная нагрузка
5
разработанные для данной линейки изделий: код ретранслятора, система автоматической смены рекомендуемая (кг.)
PAL 125° 1200TVL
частоты сигналов управления, включая алгоритмы синхронизации сигналов управления.
0.00001lux
5. Крепление антенн приемника оптимизированно для работы во всех плоскостях, рассчитано с Камера
Сумеречная
учётом требований пониженной ломкости, позволяет фиксировать антенны нестандартной
1 или 2-ух канальная
формы.
система,
6. Предусмотрена возможность использования видеосвязи на частотах 1.2 ГГц, 3.3 ГГц, 5.8 ГГц с Управление (МГц)
Диапазон: 350MГц-1000
мощностью передатчиков до 4 Вт.
МГц, 2,4 ГГц.
7. Платы и другие коррозионно чувствительные элементы покрыты влагостойкой эмалью с учетом
Дистанция
канала
рассчитанных требований влагостойкости.
Не менее 15 км.
управления (км.)
8. В случае необходимости возможно использование проверенных составов, обеспечивающих
5,8 ГГц 48каналов 2,5W
химическую коррозионную стойкость при использовании и хранении изделий в районах с
Видео (ГГц)
3,3 ГГц 8 каналов 4W
химически активным морским климатом.
1,3 ГГц 8 каналов 4W
4

5.

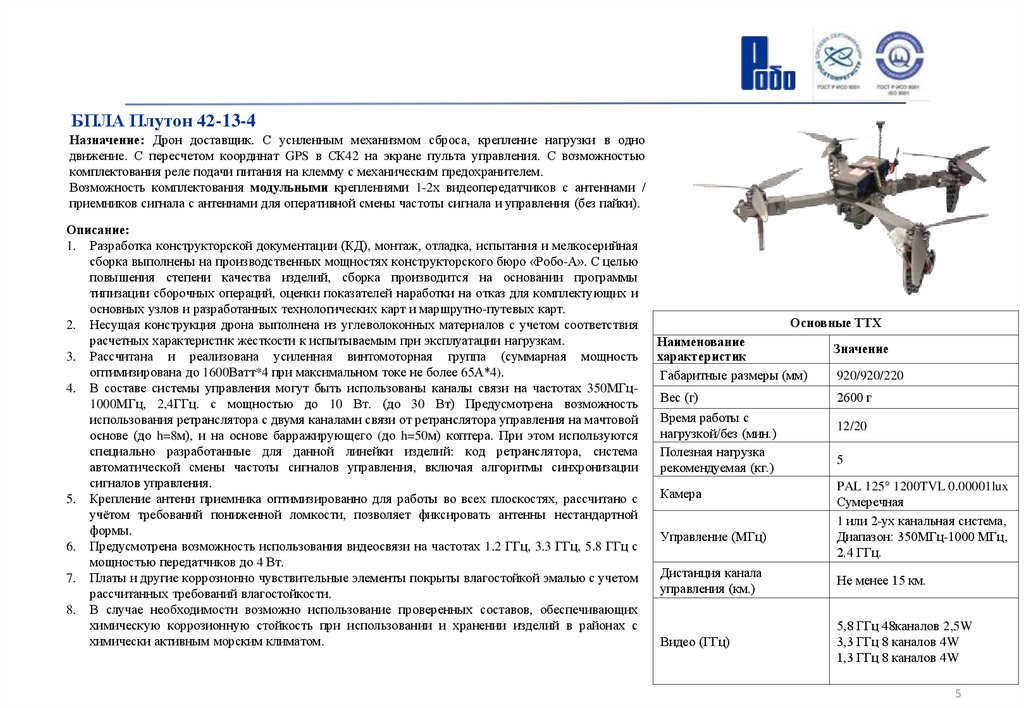

БПЛА Плутон 42-13-4
Назначение: Дрон доставщик. С усиленным механизмом сброса, крепление нагрузки в одно
движение. С пересчетом координат GPS в СК42 на экране пульта управления. С возможностью
комплектования реле подачи питания на клемму с механическим предохранителем.
Возможность комплектования модульными креплениями 1-2х видеопередатчиков с антеннами /
приемников сигнала с антеннами для оперативной смены частоты сигнала и управления (без пайки).
Описание:
1. Разработка конструкторской документации (КД), монтаж, отладка, испытания и мелкосерийная
сборка выполнены на производственных мощностях конструкторского бюро «Робо-А». С целью
повышения степени качества изделий, сборка производится на основании программы
типизации сборочных операций, оценки показателей наработки на отказ для комплектующих и
основных узлов и разработанных технологических карт и маршрутно-путевых карт.
2. Несущая конструкция дрона выполнена из углеволоконных материалов с учетом соответствия
расчетных характеристик жесткости к испытываемым при эксплуатации нагрузкам.
3. Рассчитана и реализована усиленная винтомоторная группа (суммарная мощность
оптимизирована до 1600Ватт*4 при максимальном токе не более 65А*4).
4. В составе системы управления могут быть использованы каналы связи на частотах 350МГц1000МГц, 2,4ГГц. с мощностью до 10 Вт. (до 30 Вт) Предусмотрена возможность
использования ретранслятора с двумя каналами связи от ретранслятора управления на мачтовой
основе (до h=8м), и на основе барражирующего (до h=50м) коптера. При этом используются
специально разработанные для данной линейки изделий: код ретранслятора, система
автоматической смены частоты сигналов управления, включая алгоритмы синхронизации
сигналов управления.
5. Крепление антенн приемника оптимизированно для работы во всех плоскостях, рассчитано с
учётом требований пониженной ломкости, позволяет фиксировать антенны нестандартной
формы.
6. Предусмотрена возможность использования видеосвязи на частотах 1.2 ГГц, 3.3 ГГц, 5.8 ГГц с
мощностью передатчиков до 4 Вт.
7. Платы и другие коррозионно чувствительные элементы покрыты влагостойкой эмалью с учетом
рассчитанных требований влагостойкости.
8. В случае необходимости возможно использование проверенных составов, обеспечивающих
химическую коррозионную стойкость при использовании и хранении изделий в районах с
химически активным морским климатом.
Основные ТТХ
Наименование
характеристик
Габаритные размеры (мм)
Вес (г)
Время работы с
нагрузкой/без (мин.)
Полезная нагрузка
рекомендуемая (кг.)
Камера
Управление (МГц)
Значение
920/920/220
2600 г
12/20
5
PAL 125° 1200TVL 0.00001lux
Сумеречная
1 или 2-ух канальная система,
Диапазон: 350МГц-1000 МГц,
2.4 ГГц.
Дистанция канала
управления (км.)
Не менее 15 км.
Видео (ГГц)
5,8 ГГц 48каналов 2,5W
3,3 ГГц 8 каналов 4W
1,3 ГГц 8 каналов 4W
5

6.

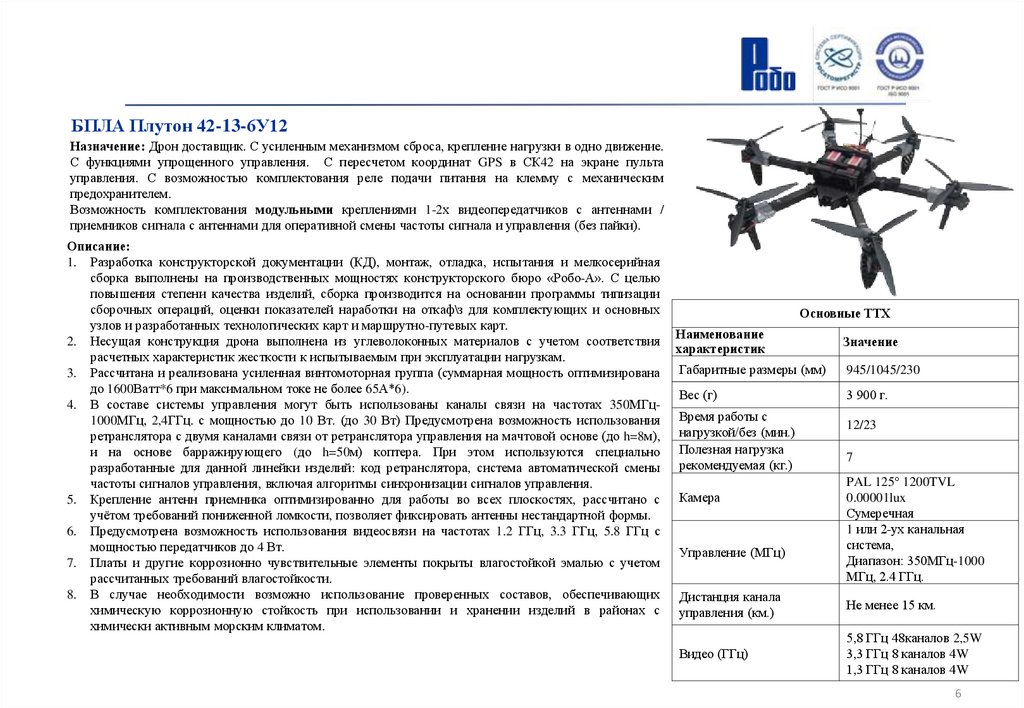

БПЛА Плутон 42-13-6У12
Назначение: Дрон доставщик. С усиленным механизмом сброса, крепление нагрузки в одно движение.
С функциями упрощенного управления. С пересчетом координат GPS в СК42 на экране пульта
управления. С возможностью комплектования реле подачи питания на клемму с механическим
предохранителем.
Возможность комплектования модульными креплениями 1-2х видеопередатчиков с антеннами /
приемников сигнала с антеннами для оперативной смены частоты сигнала и управления (без пайки).
Описание:
1. Разработка конструкторской документации (КД), монтаж, отладка, испытания и мелкосерийная
сборка выполнены на производственных мощностях конструкторского бюро «Робо-А». С целью
повышения степени качества изделий, сборка производится на основании программы типизации
сборочных операций, оценки показателей наработки на откаф\з для комплектующих и основных
узлов и разработанных технологических карт и маршрутно-путевых карт.
2. Несущая конструкция дрона выполнена из углеволоконных материалов с учетом соответствия
расчетных характеристик жесткости к испытываемым при эксплуатации нагрузкам.
3. Рассчитана и реализована усиленная винтомоторная группа (суммарная мощность оптимизирована
до 1600Ватт*6 при максимальном токе не более 65А*6).
4. В составе системы управления могут быть использованы каналы связи на частотах 350МГц1000МГц, 2,4ГГц. с мощностью до 10 Вт. (до 30 Вт) Предусмотрена возможность использования
ретранслятора с двумя каналами связи от ретранслятора управления на мачтовой основе (до h=8м),
и на основе барражирующего (до h=50м) коптера. При этом используются специально
разработанные для данной линейки изделий: код ретранслятора, система автоматической смены
частоты сигналов управления, включая алгоритмы синхронизации сигналов управления.
5. Крепление антенн приемника оптимизированно для работы во всех плоскостях, рассчитано с
учётом требований пониженной ломкости, позволяет фиксировать антенны нестандартной формы.
6. Предусмотрена возможность использования видеосвязи на частотах 1.2 ГГц, 3.3 ГГц, 5.8 ГГц с
мощностью передатчиков до 4 Вт.
7. Платы и другие коррозионно чувствительные элементы покрыты влагостойкой эмалью с учетом
рассчитанных требований влагостойкости.
8. В случае необходимости возможно использование проверенных составов, обеспечивающих
химическую коррозионную стойкость при использовании и хранении изделий в районах с
химически активным морским климатом.
Основные ТТХ
Наименование
характеристик
Значение
Габаритные размеры (мм)
945/1045/230
Вес (г)
3 900 г.
Время работы с
нагрузкой/без (мин.)
Полезная нагрузка
рекомендуемая (кг.)
Камера
Управление (МГц)
12/23
7
PAL 125° 1200TVL
0.00001lux
Сумеречная
1 или 2-ух канальная
система,
Диапазон: 350МГц-1000
МГц, 2.4 ГГц.
Дистанция канала
управления (км.)
Не менее 15 км.
Видео (ГГц)
5,8 ГГц 48каналов 2,5W
3,3 ГГц 8 каналов 4W
1,3 ГГц 8 каналов 4W
6

7.

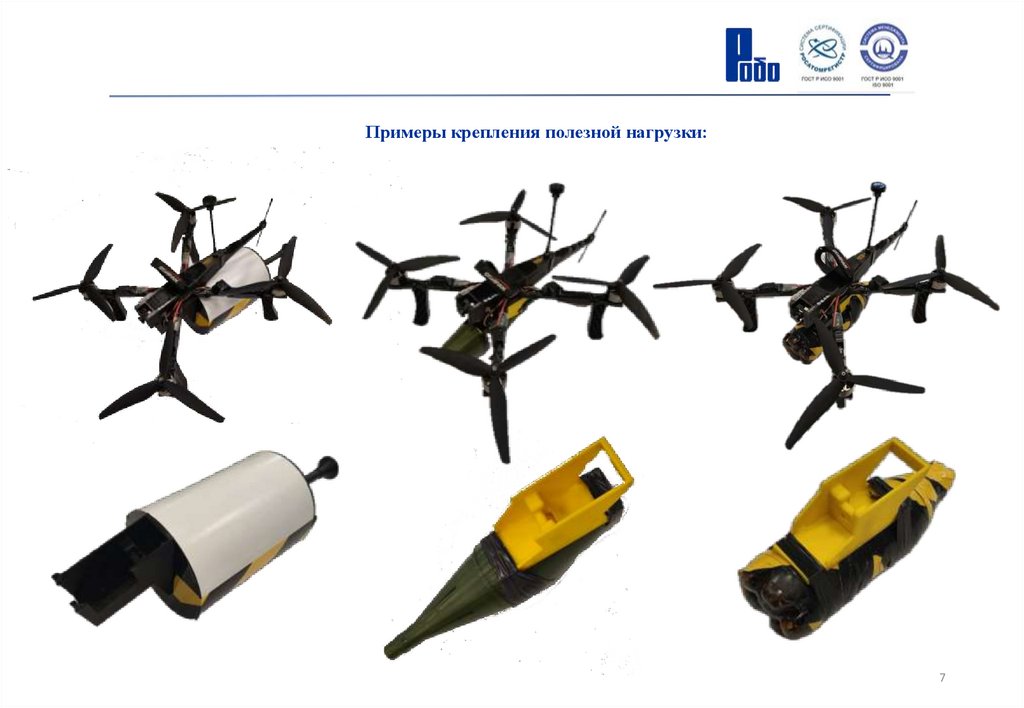

Примеры крепления полезной нагрузки:
7

8.

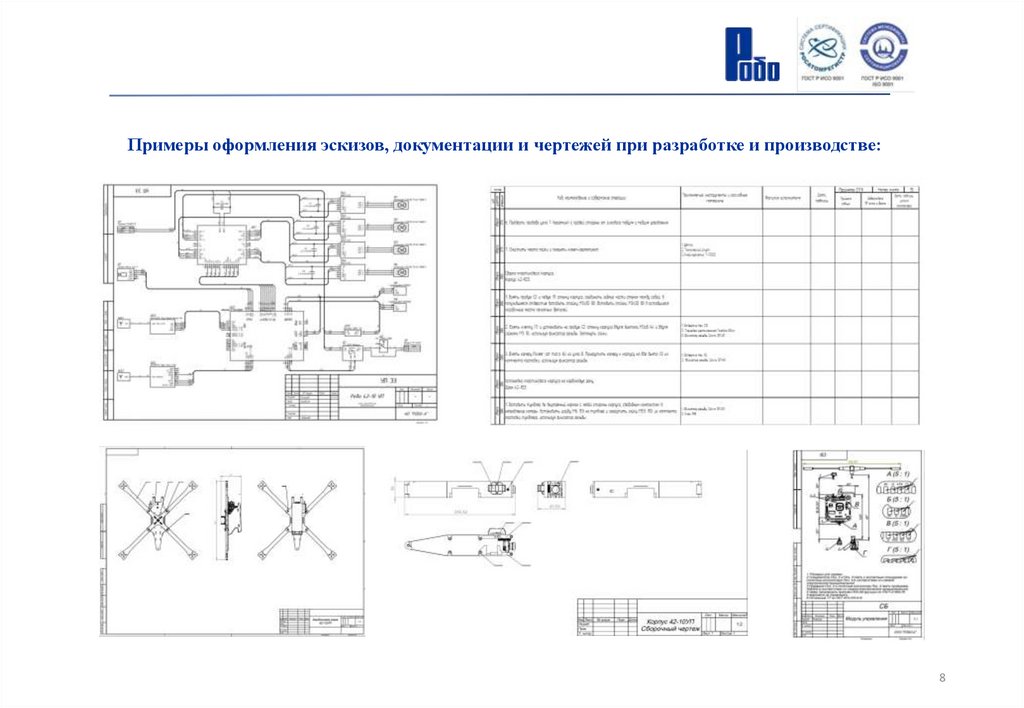

Примеры оформления эскизов, документации и чертежей при разработке и производстве:
8

9.

9

10.

10

11.

11

12.

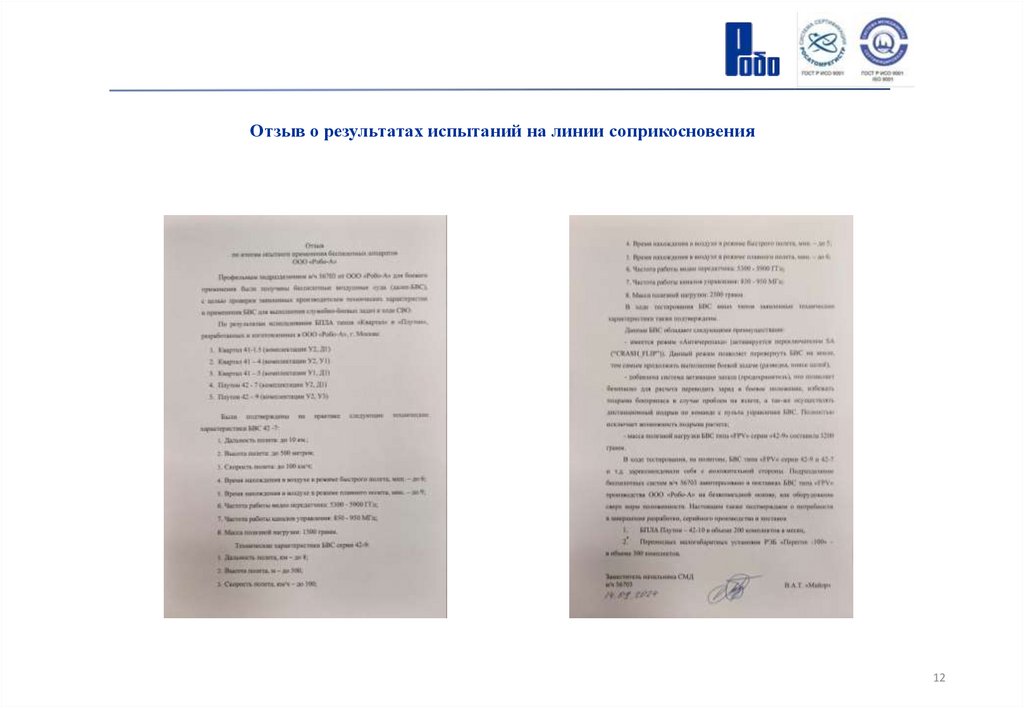

Отзыв о результатах испытаний на линии соприкосновения
12

13.

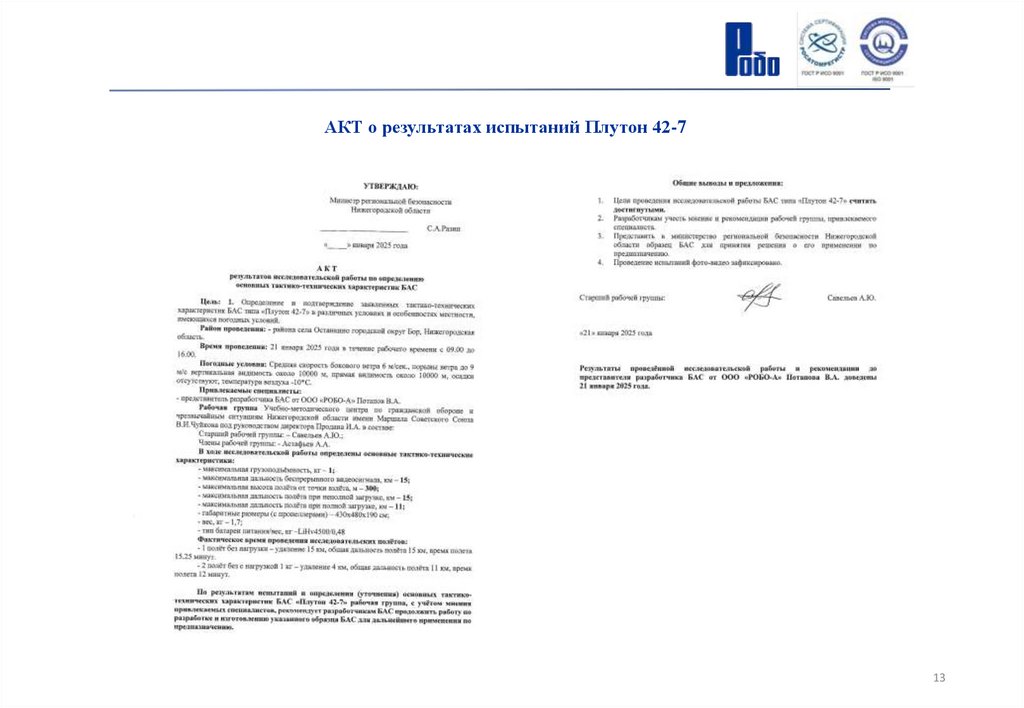

АКТ о результатах испытаний Плутон 42-7
13

14.

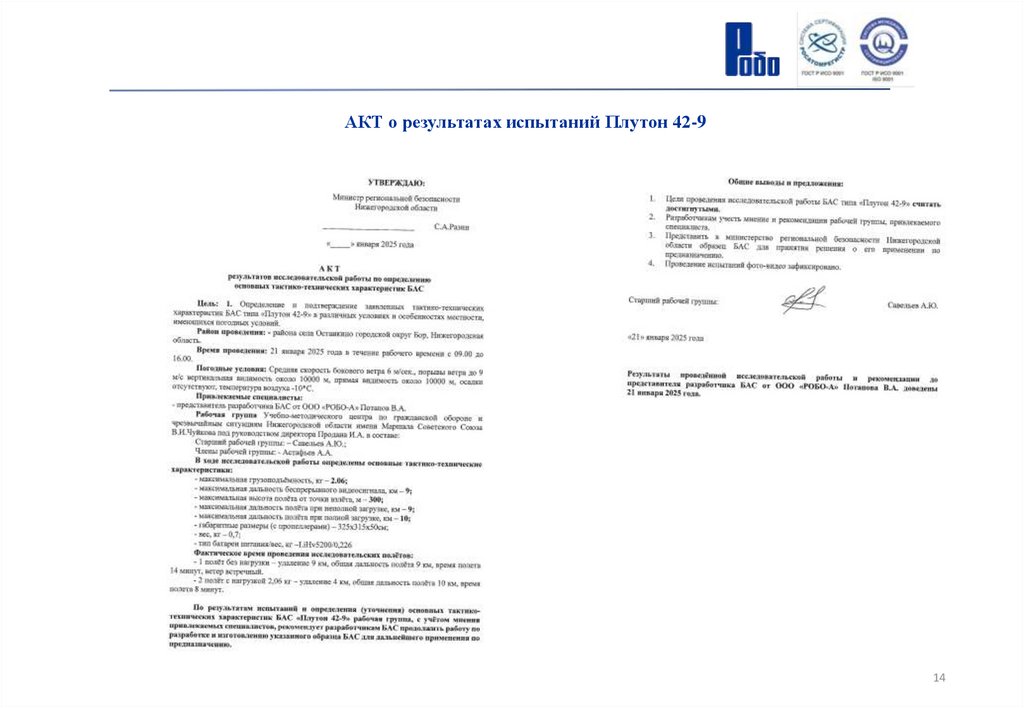

АКТ о результатах испытаний Плутон 42-9
14

15.

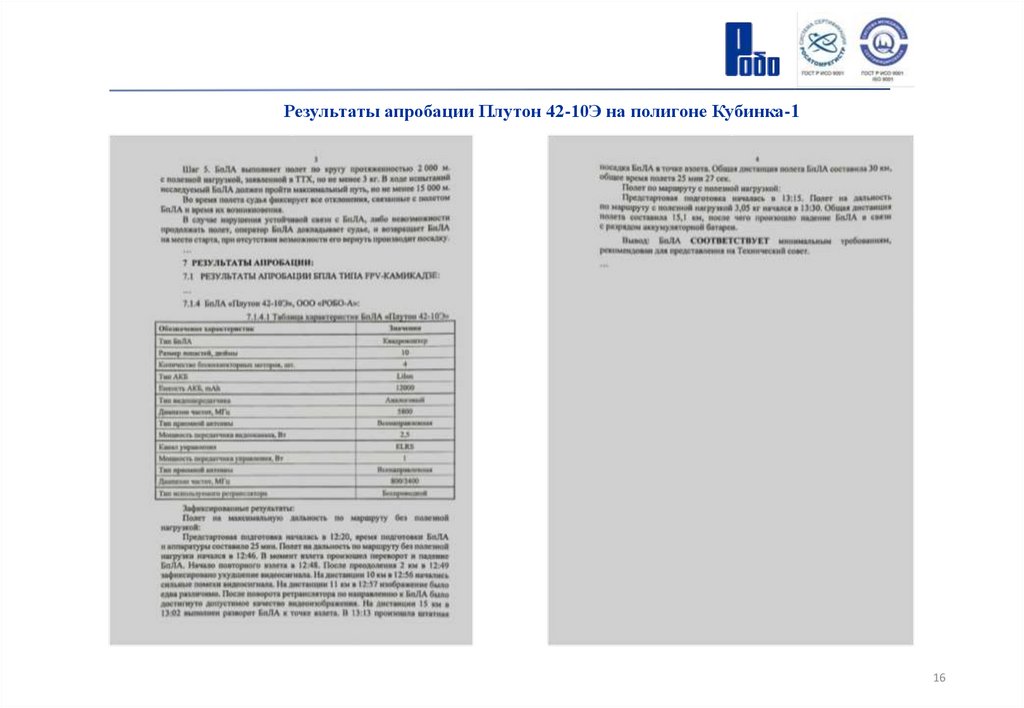

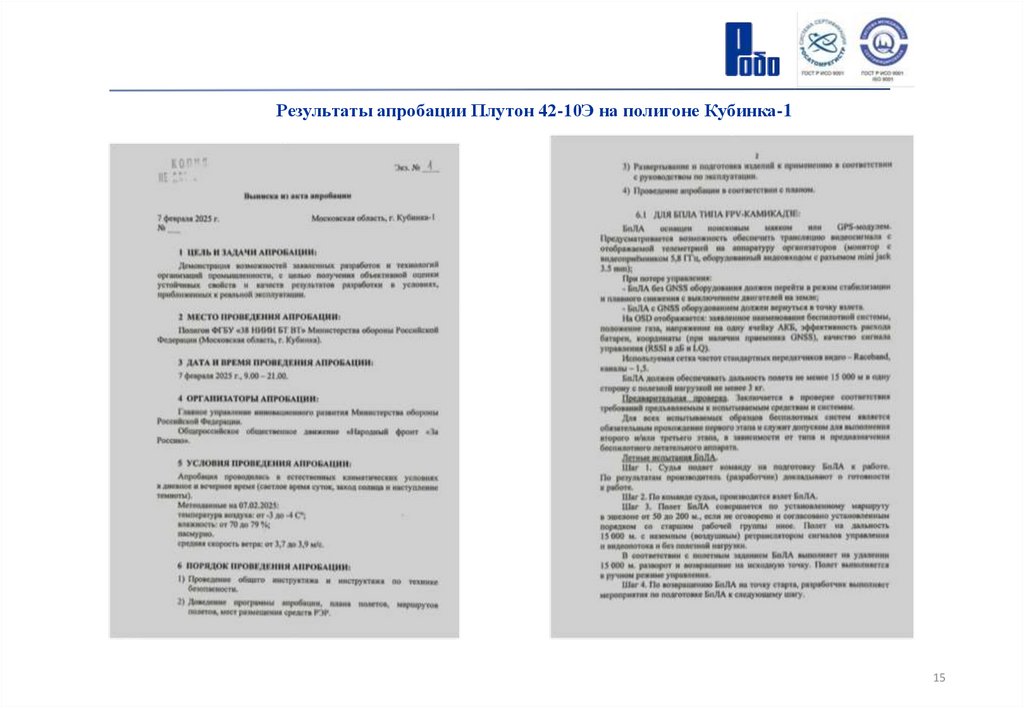

Результаты апробации Плутон 42-10Э на полигоне Кубинка-1
15

16.

Результаты апробации Плутон 42-10Э на полигоне Кубинка-1
16

17.

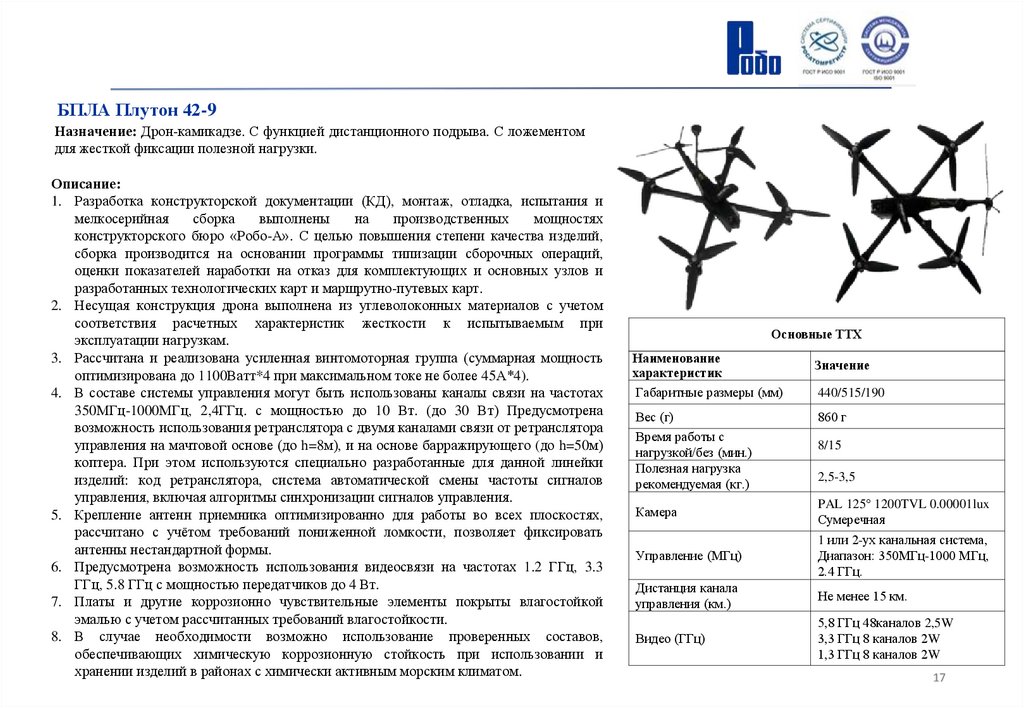

БПЛА Плутон 42-9
Назначение: Дрон-камикадзе. С функцией дистанционного подрыва. С ложементом
для жесткой фиксации полезной нагрузки.
Описание:
1. Разработка конструкторской документации (КД), монтаж, отладка, испытания и
мелкосерийная
сборка
выполнены
на
производственных
мощностях
конструкторского бюро «Робо-А». С целью повышения степени качества изделий,
сборка производится на основании программы типизации сборочных операций,
оценки показателей наработки на отказ для комплектующих и основных узлов и
разработанных технологических карт и маршрутно-путевых карт.
2. Несущая конструкция дрона выполнена из углеволоконных материалов с учетом
соответствия расчетных характеристик жесткости к испытываемым при
эксплуатации нагрузкам.
3. Рассчитана и реализована усиленная винтомоторная группа (суммарная мощность
оптимизирована до 1100Ватт*4 при максимальном токе не более 45А*4).
4. В составе системы управления могут быть использованы каналы связи на частотах
350МГц-1000МГц, 2,4ГГц. с мощностью до 10 Вт. (до 30 Вт) Предусмотрена
возможность использования ретранслятора с двумя каналами связи от ретранслятора
управления на мачтовой основе (до h=8м), и на основе барражирующего (до h=50м)
коптера. При этом используются специально разработанные для данной линейки
изделий: код ретранслятора, система автоматической смены частоты сигналов
управления, включая алгоритмы синхронизации сигналов управления.
5. Крепление антенн приемника оптимизированно для работы во всех плоскостях,
рассчитано с учётом требований пониженной ломкости, позволяет фиксировать
антенны нестандартной формы.
6. Предусмотрена возможность использования видеосвязи на частотах 1.2 ГГц, 3.3
ГГц, 5.8 ГГц с мощностью передатчиков до 4 Вт.
7. Платы и другие коррозионно чувствительные элементы покрыты влагостойкой
эмалью с учетом рассчитанных требований влагостойкости.
8. В случае необходимости возможно использование проверенных составов,
обеспечивающих химическую коррозионную стойкость при использовании и
хранении изделий в районах с химически активным морским климатом.
Основные ТТХ
Наименование
характеристик
Значение
Габаритные размеры (мм)
440/515/190
Вес (г)
860 г
Время работы с
нагрузкой/без (мин.)
Полезная нагрузка
рекомендуемая (кг.)
8/15
2,5-3,5
Камера
PAL 125° 1200TVL 0.00001lux
Сумеречная
Управление (МГц)
1 или 2-ух канальная система,
Диапазон: 350МГц-1000 МГц,
2.4 ГГц.
Дистанция канала
управления (км.)
Не менее 15 км.
Видео (ГГц)
5,8 ГГц 48каналов 2,5W
3,3 ГГц 8 каналов 2W
1,3 ГГц 8 каналов 2W
17

18.

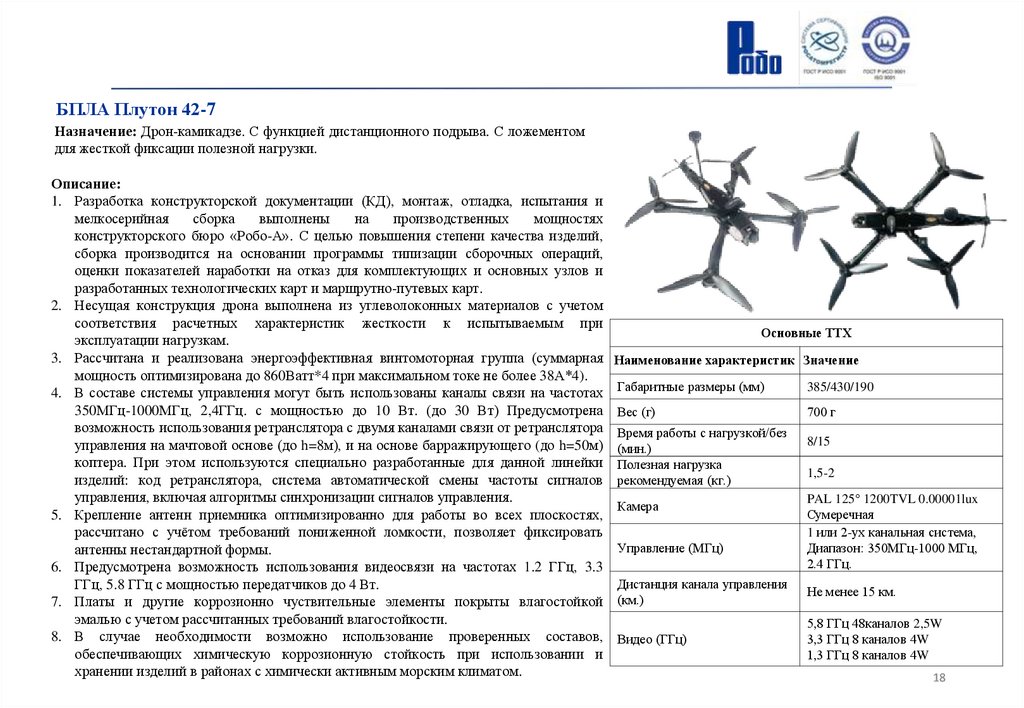

БПЛА Плутон 42-7
Назначение: Дрон-камикадзе. С функцией дистанционного подрыва. С ложементом
для жесткой фиксации полезной нагрузки.
Описание:
1. Разработка конструкторской документации (КД), монтаж, отладка, испытания и
мелкосерийная
сборка
выполнены
на
производственных
мощностях
конструкторского бюро «Робо-А». С целью повышения степени качества изделий,
сборка производится на основании программы типизации сборочных операций,
оценки показателей наработки на отказ для комплектующих и основных узлов и
разработанных технологических карт и маршрутно-путевых карт.
2. Несущая конструкция дрона выполнена из углеволоконных материалов с учетом
соответствия расчетных характеристик жесткости к испытываемым при
эксплуатации нагрузкам.
3. Рассчитана и реализована энергоэффективная винтомоторная группа (суммарная
мощность оптимизирована до 860Ватт*4 при максимальном токе не более 38А*4).
4. В составе системы управления могут быть использованы каналы связи на частотах
350МГц-1000МГц, 2,4ГГц. с мощностью до 10 Вт. (до 30 Вт) Предусмотрена
возможность использования ретранслятора с двумя каналами связи от ретранслятора
управления на мачтовой основе (до h=8м), и на основе барражирующего (до h=50м)
коптера. При этом используются специально разработанные для данной линейки
изделий: код ретранслятора, система автоматической смены частоты сигналов
управления, включая алгоритмы синхронизации сигналов управления.
5. Крепление антенн приемника оптимизированно для работы во всех плоскостях,
рассчитано с учётом требований пониженной ломкости, позволяет фиксировать
антенны нестандартной формы.
6. Предусмотрена возможность использования видеосвязи на частотах 1.2 ГГц, 3.3
ГГц, 5.8 ГГц с мощностью передатчиков до 4 Вт.
7. Платы и другие коррозионно чуствительные элементы покрыты влагостойкой
эмалью с учетом рассчитанных требований влагостойкости.
8. В случае необходимости возможно использование проверенных составов,
обеспечивающих химическую коррозионную стойкость при использовании и
хранении изделий в районах с химически активным морским климатом.
Основные ТТХ
Наименование характеристик Значение
Габаритные размеры (мм)
385/430/190
Вес (г)
700 г
Время работы с нагрузкой/без
(мин.)
Полезная нагрузка
рекомендуемая (кг.)
Камера
Управление (МГц)
8/15
1,5-2
PAL 125° 1200TVL 0.00001lux
Сумеречная
1 или 2-ух канальная система,
Диапазон: 350МГц-1000 МГц,
2.4 ГГц.
Дистанция канала управления
(км.)
Не менее 15 км.
Видео (ГГц)
5,8 ГГц 48каналов 2,5W
3,3 ГГц 8 каналов 4W
1,3 ГГц 8 каналов 4W
18

19.

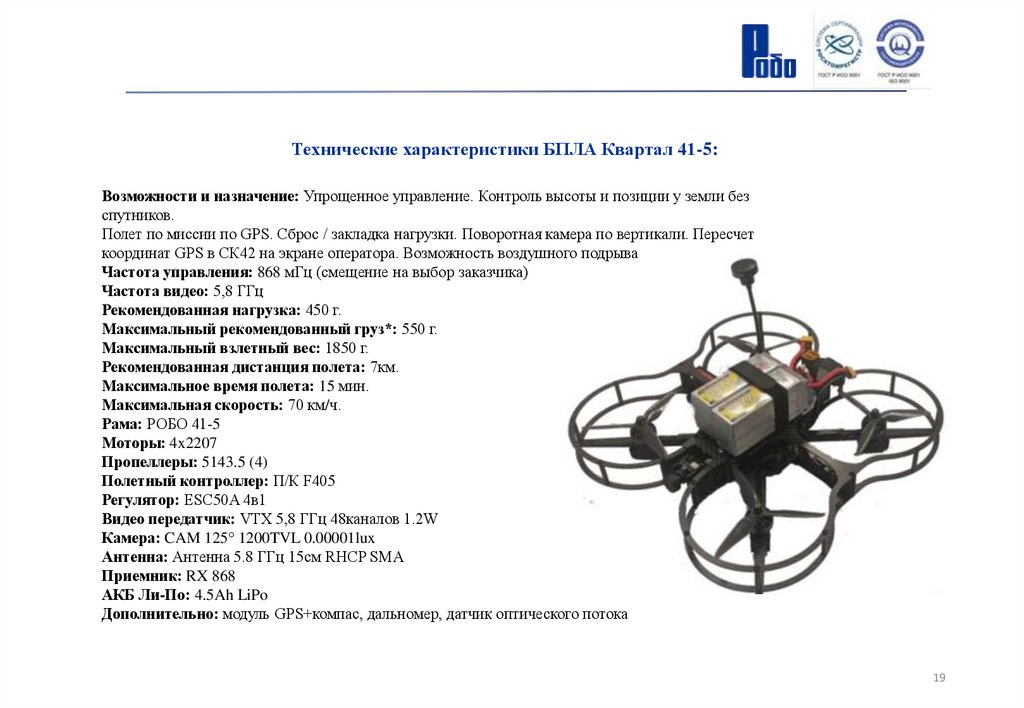

Технические характеристики БПЛА Квартал 41-5:
Возможности и назначение: Упрощенное управление. Контроль высоты и позиции у земли без
спутников.
Полет по миссии по GPS. Сброс / закладка нагрузки. Поворотная камера по вертикали. Пересчет
координат GPS в СК42 на экране оператора. Возможность воздушного подрыва
Частота управления: 868 мГц (смещение на выбор заказчика)
Частота видео: 5,8 ГГц
Рекомендованная нагрузка: 450 г.
Максимальный рекомендованный груз*: 550 г.
Максимальный взлетный вес: 1850 г.
Рекомендованная дистанция полета: 7км.
Максимальное время полета: 15 мин.
Максимальная скорость: 70 км/ч.
Рама: РОБО 41-5
Моторы: 4x2207
Пропеллеры: 5143.5 (4)
Полетный контроллер: П/К F405
Регулятор: ESC50A 4в1
Видео передатчик: VTX 5,8 ГГц 48каналов 1.2W
Камера: CAM 125° 1200TVL 0.00001lux
Антенна: Антенна 5.8 ГГц 15см RHCP SMA
Приемник: RX 868
АКБ Ли-По: 4.5Ah LiPo
Дополнительно: модуль GPS+компас, дальномер, датчик оптического потока
19

20.

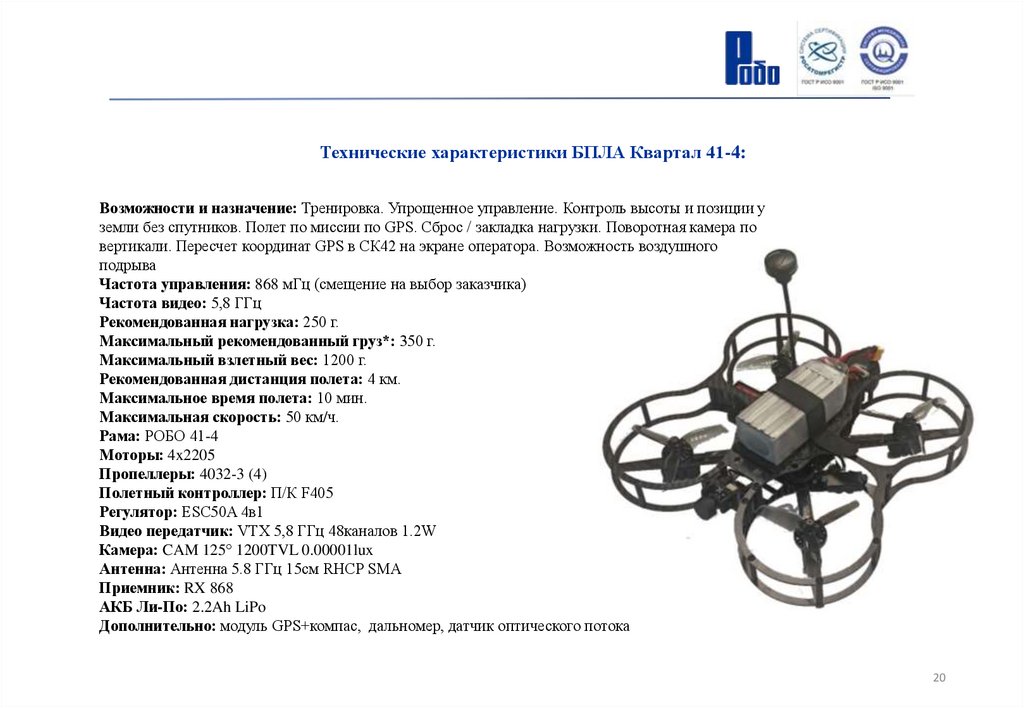

Технические характеристики БПЛА Квартал 41-4:
Возможности и назначение: Тренировка. Упрощенное управление. Контроль высоты и позиции у
земли без спутников. Полет по миссии по GPS. Сброс / закладка нагрузки. Поворотная камера по
вертикали. Пересчет координат GPS в СК42 на экране оператора. Возможность воздушного
подрыва
Частота управления: 868 мГц (смещение на выбор заказчика)
Частота видео: 5,8 ГГц
Рекомендованная нагрузка: 250 г.
Максимальный рекомендованный груз*: 350 г.
Максимальный взлетный вес: 1200 г.
Рекомендованная дистанция полета: 4 км.
Максимальное время полета: 10 мин.
Максимальная скорость: 50 км/ч.
Рама: РОБО 41-4
Моторы: 4x2205
Пропеллеры: 4032-3 (4)
Полетный контроллер: П/К F405
Регулятор: ESC50A 4в1
Видео передатчик: VTX 5,8 ГГц 48каналов 1.2W
Камера: CAM 125° 1200TVL 0.00001lux
Антенна: Антенна 5.8 ГГц 15см RHCP SMA
Приемник: RX 868
АКБ Ли-По: 2.2Ah LiPo
Дополнительно: модуль GPS+компас, дальномер, датчик оптического потока
20

21.

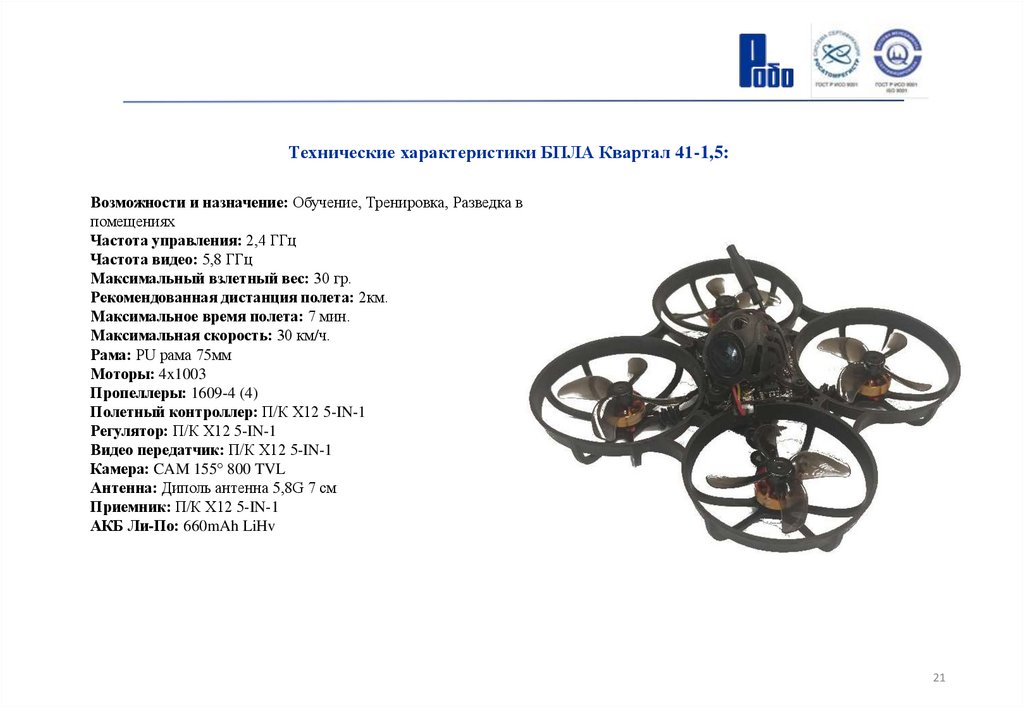

Технические характеристики БПЛА Квартал 41-1,5:
Возможности и назначение: Обучение, Тренировка, Разведка в
помещениях
Частота управления: 2,4 ГГц
Частота видео: 5,8 ГГц
Максимальный взлетный вес: 30 гр.
Рекомендованная дистанция полета: 2км.
Максимальное время полета: 7 мин.
Максимальная скорость: 30 км/ч.
Рама: PU рама 75мм
Моторы: 4x1003
Пропеллеры: 1609-4 (4)
Полетный контроллер: П/К X12 5-IN-1
Регулятор: П/К X12 5-IN-1
Видео передатчик: П/К X12 5-IN-1
Камера: CAM 155° 800 TVL
Антенна: Диполь антенна 5,8G 7 см
Приемник: П/К X12 5-IN-1
АКБ Ли-По: 660mAh LiHv
21

22.

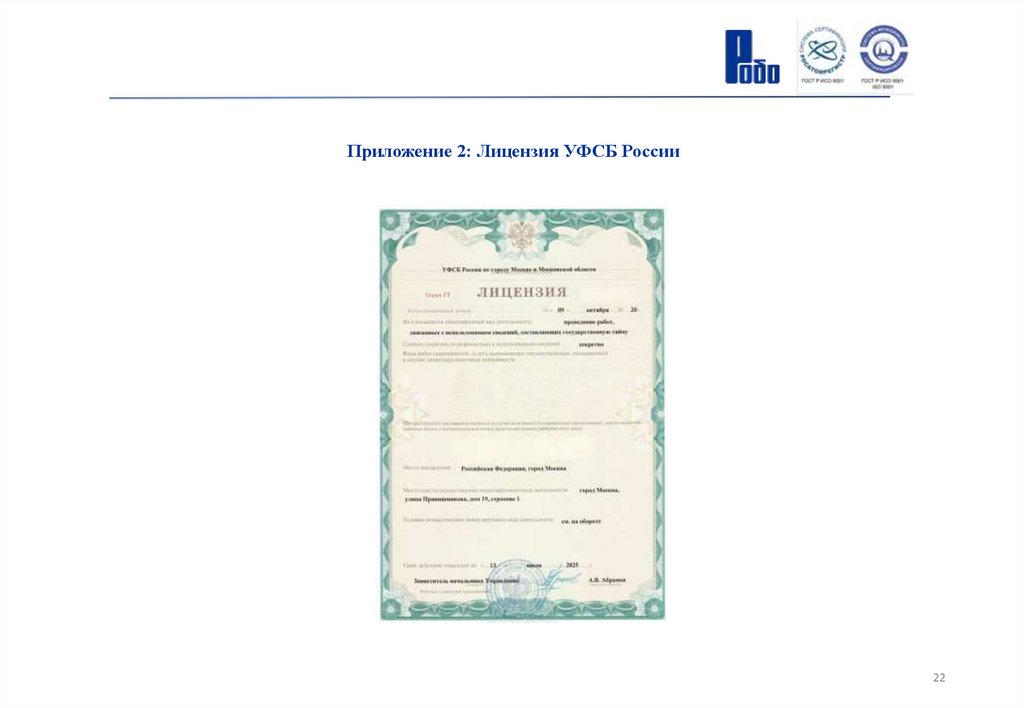

Приложение 2: Лицензия УФСБ России
22

23.

Приложение 3: Лицензия на конструирование оборудования для ядерных установок
23

24.

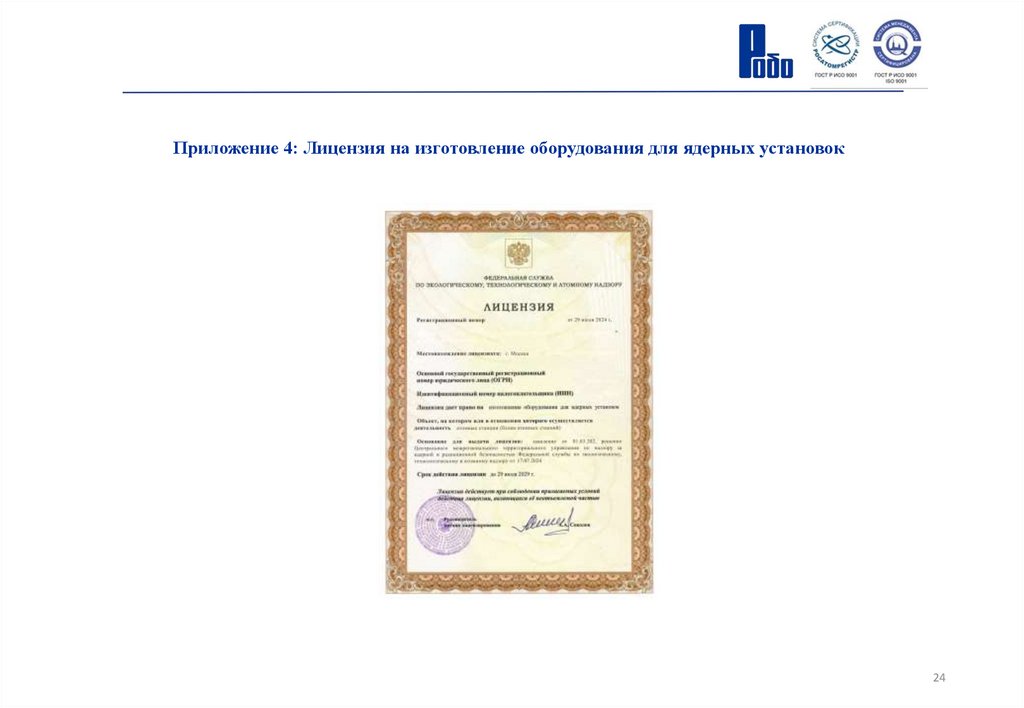

Приложение 4: Лицензия на изготовление оборудования для ядерных установок
24
