альбомГОТОВЫЙ

1.

АЛЬБОМ
средств противодействия БпЛА

2.

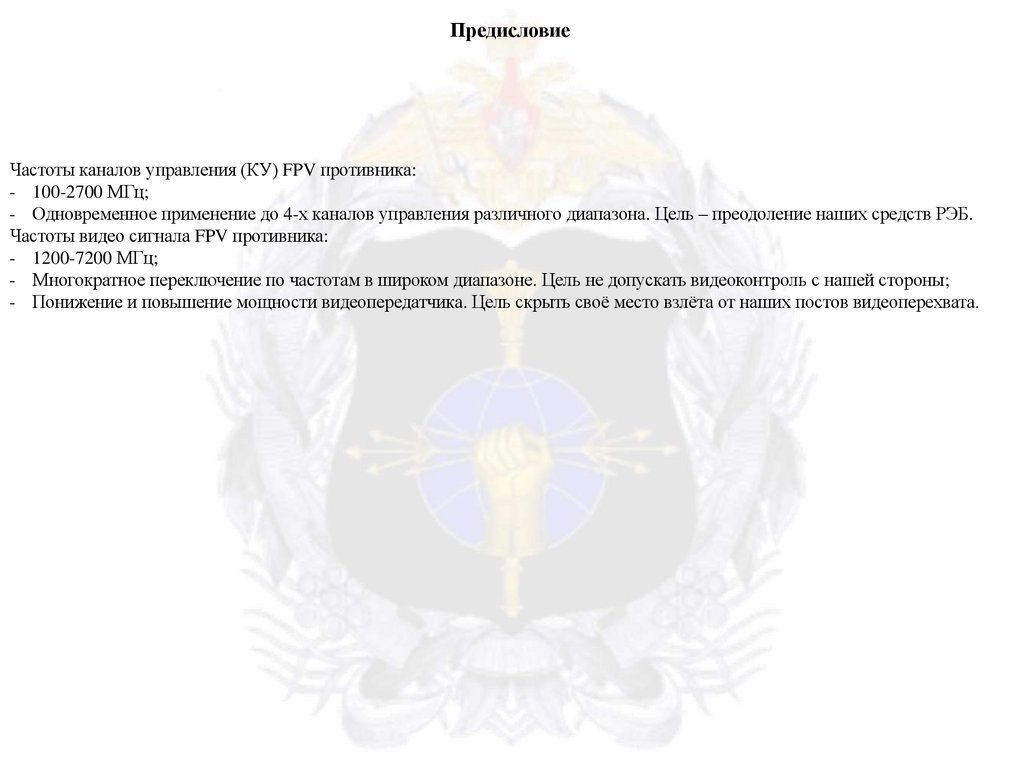

Предисловие
Частоты каналов управления (КУ) FPV противника:
- 100-2700 МГц;
- Одновременное применение до 4-х каналов управления различного диапазона. Цель – преодоление наших средств РЭБ.
Частоты видео сигнала FPV противника:
- 1200-7200 МГц;
- Многократное переключение по частотам в широком диапазоне. Цель не допускать видеоконтроль с нашей стороны;
- Понижение и повышение мощности видеопередатчика. Цель скрыть своё место взлёта от наших постов видеоперехвата.

3.

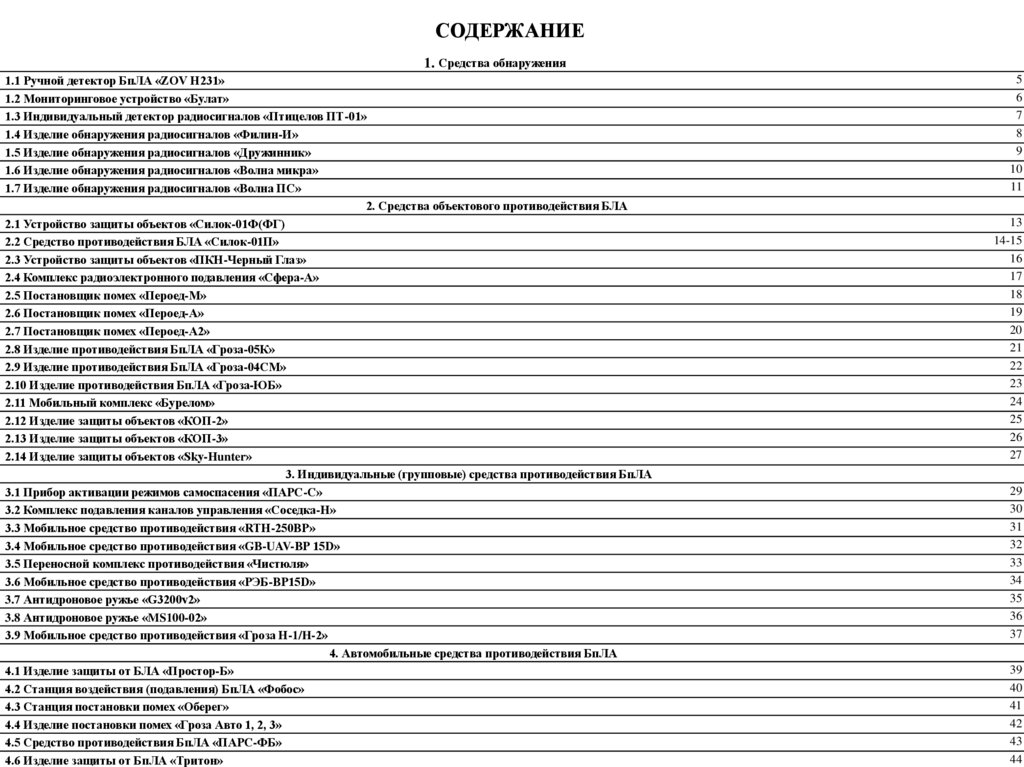

СОДЕРЖАНИЕ
1. Средства обнаружения
1.1 Ручной детектор БпЛА «ZOV H231»
1.2 Мониторинговое устройство «Булат»
1.3 Индивидуальный детектор радиосигналов «Птицелов ПТ-01»
1.4 Изделие обнаружения радиосигналов «Филин-И»
1.5 Изделие обнаружения радиосигналов «Дружинник»
1.6 Изделие обнаружения радиосигналов «Волна микра»
1.7 Изделие обнаружения радиосигналов «Волна ПС»
2. Средства объектового противодействия БЛА
2.1 Устройство защиты объектов «Силок-01Ф(ФГ)
2.2 Средство противодействия БЛА «Силок-01П»
2.3 Устройство защиты объектов «ПКН-Черный Глаз»
2.4 Комплекс радиоэлектронного подавления «Сфера-А»

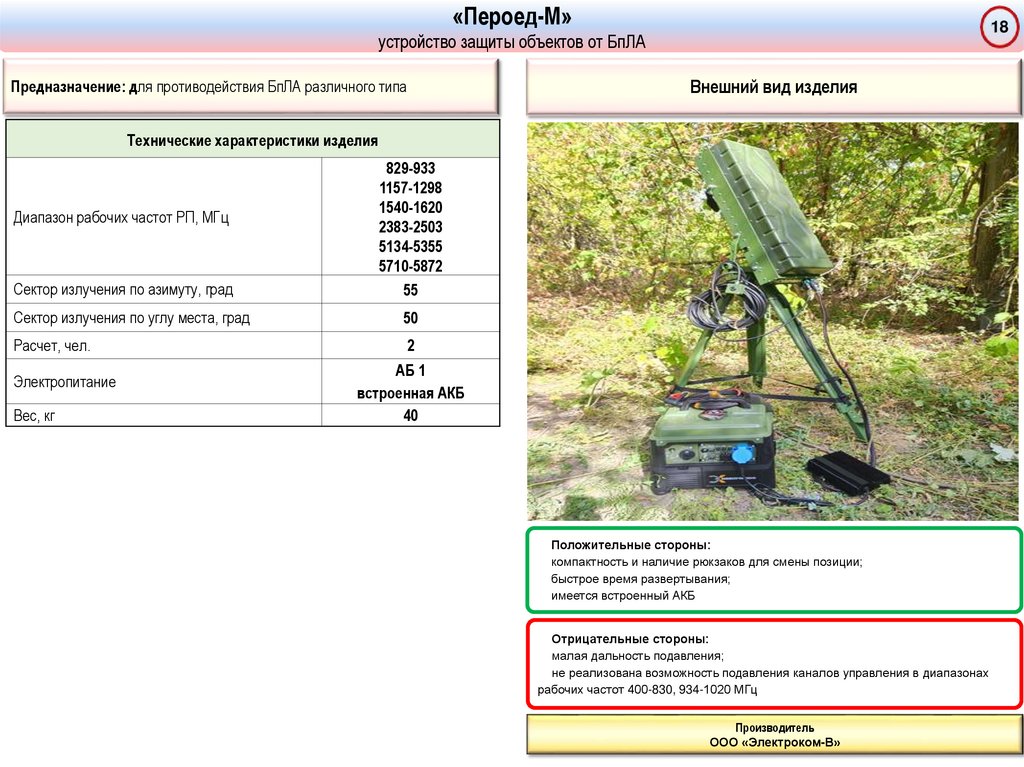

2.5 Постановщик помех «Пероед-М»

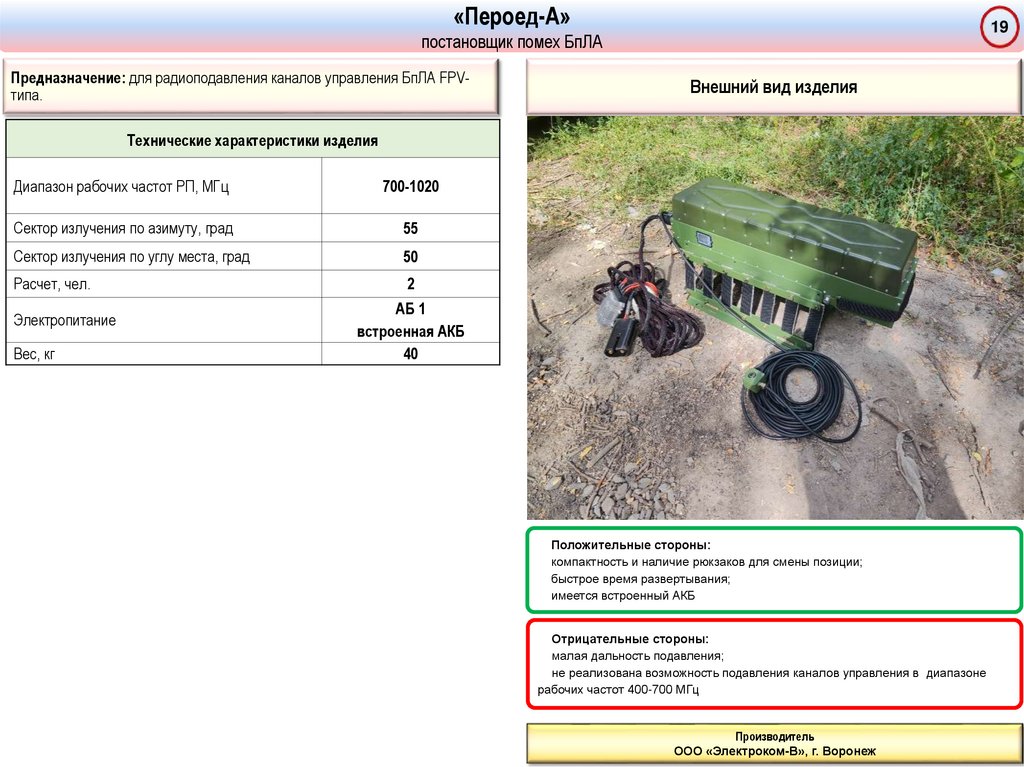

2.6 Постановщик помех «Пероед-А»

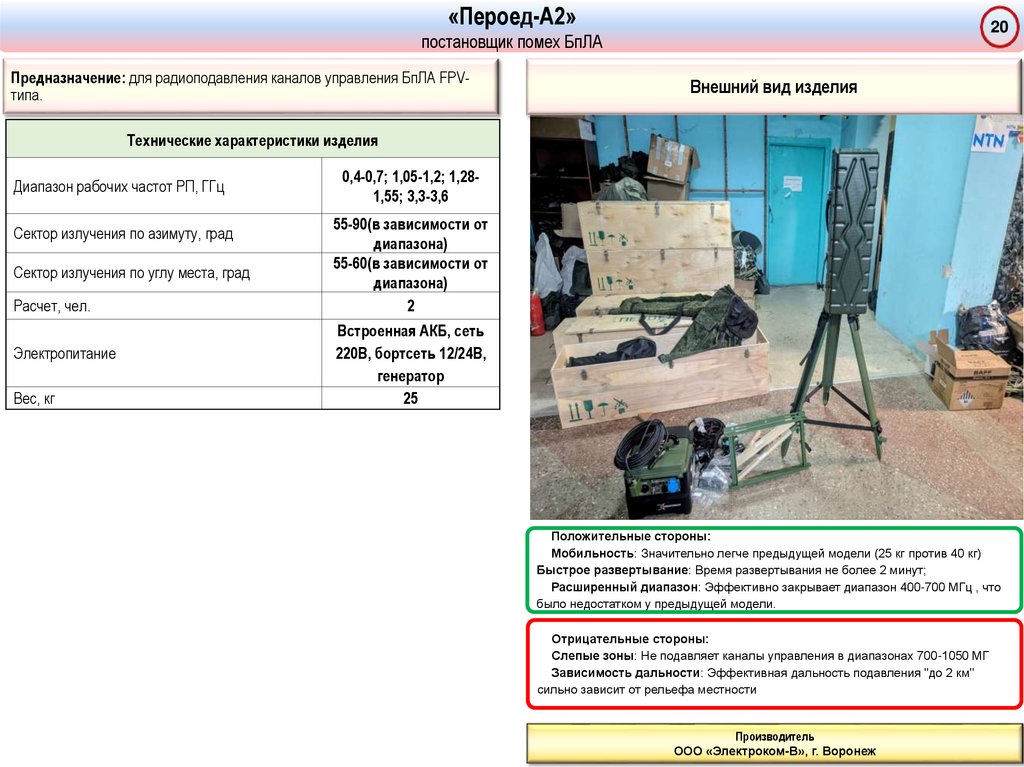

2.7 Постановщик помех «Пероед-А2»

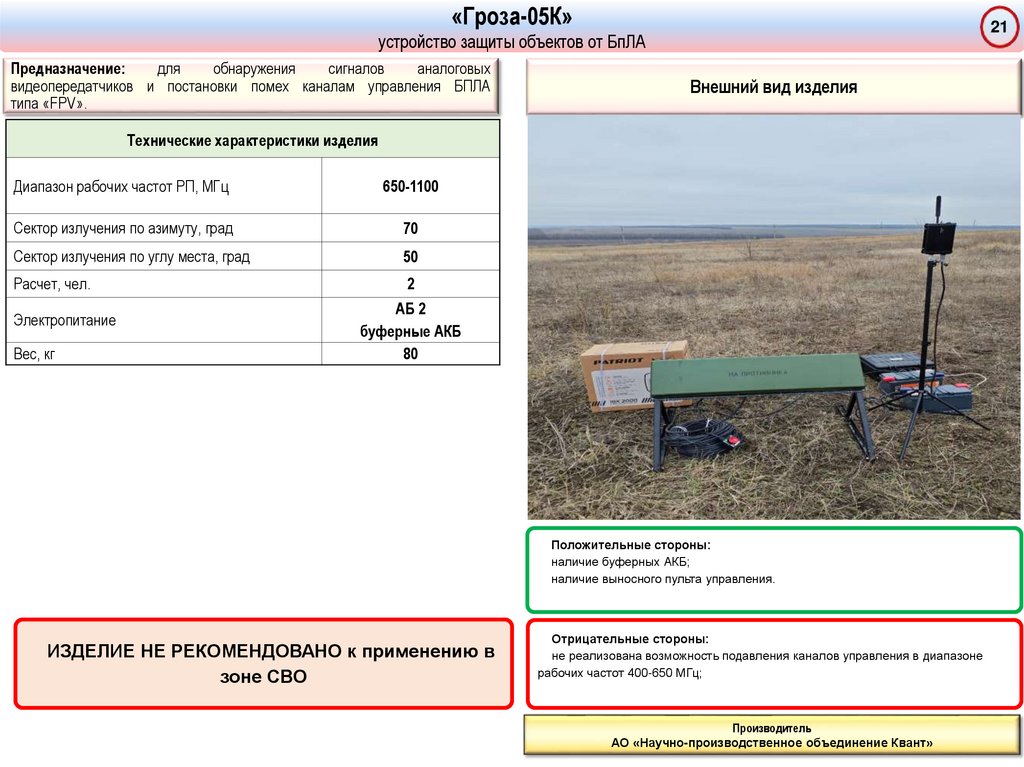

2.8 Изделие противодействия БпЛА «Гроза-05К»

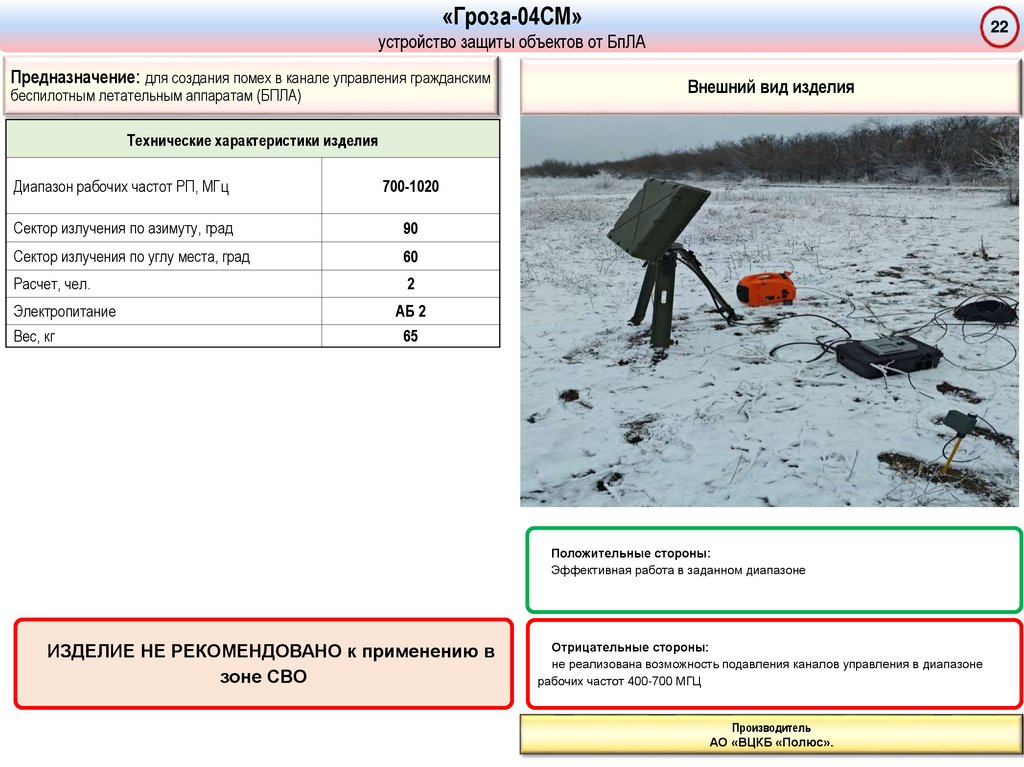

2.9 Изделие противодействия БпЛА «Гроза-04СМ»
2.10 Изделие противодействия БпЛА «Гроза-ЮБ»

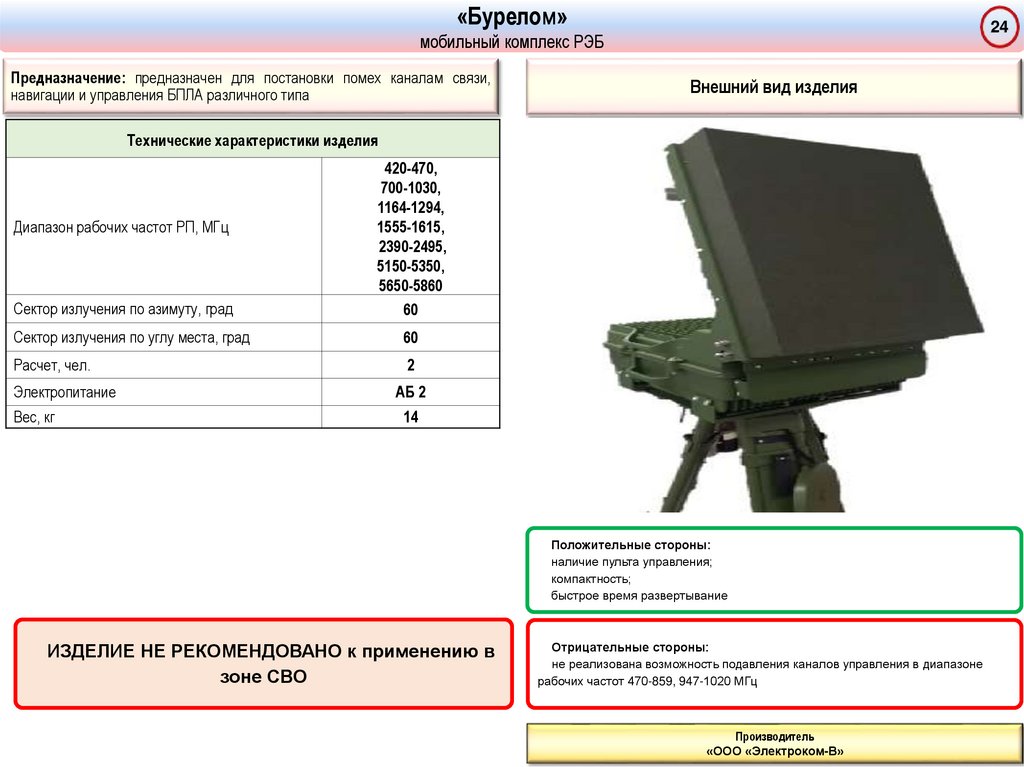

2.11 Мобильный комплекс «Бурелом»

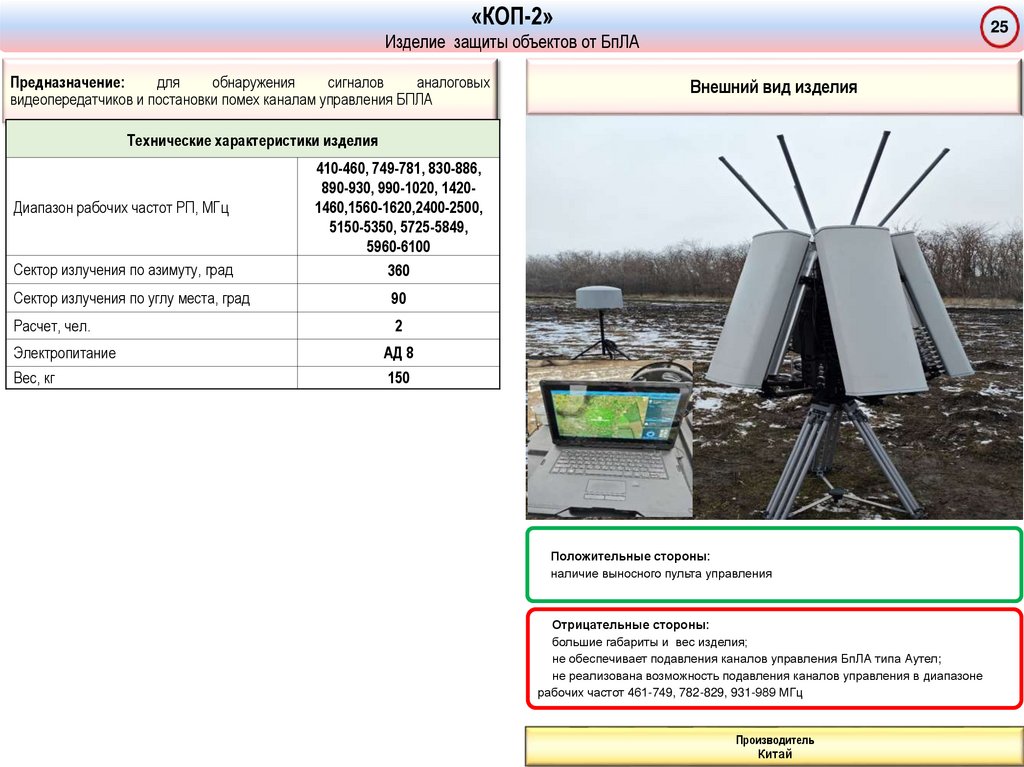

2.12 Изделие защиты объектов «КОП-2»

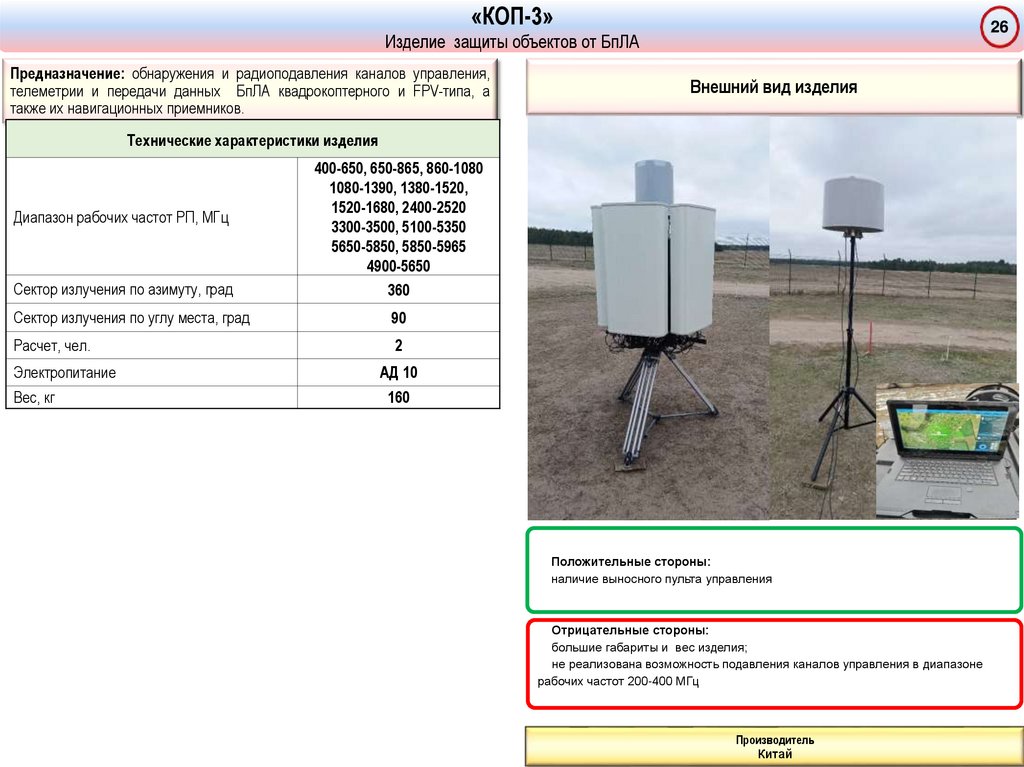

2.13 Изделие защиты объектов «КОП-3»

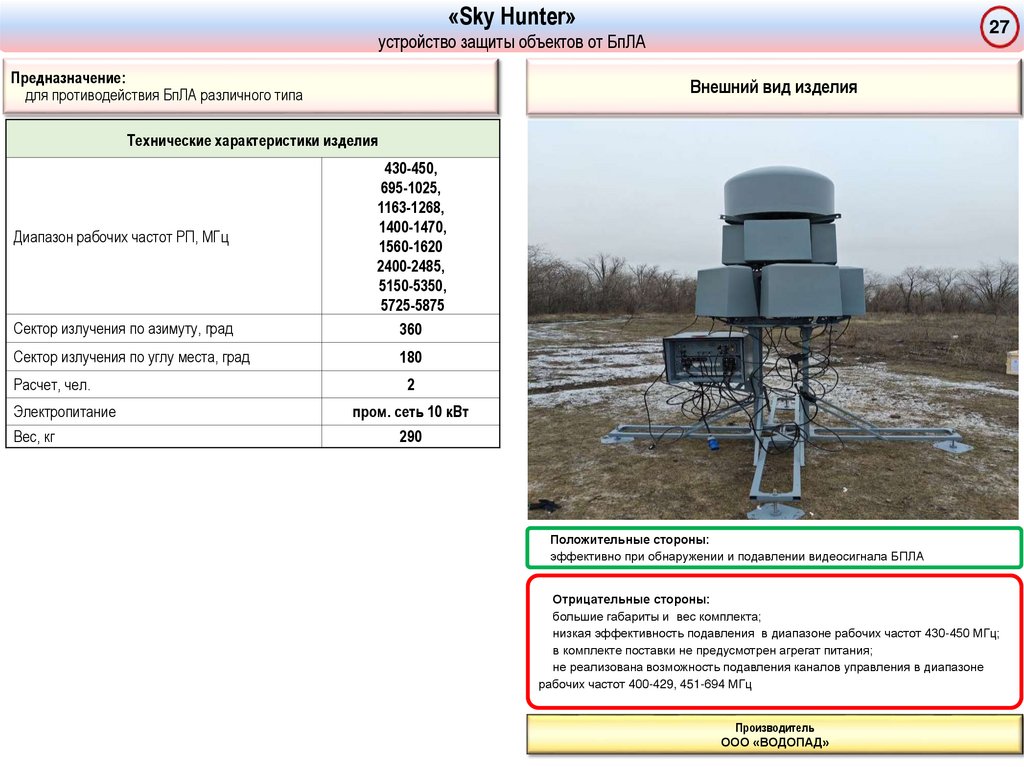

2.14 Изделие защиты объектов «Sky-Hunter»
3. Индивидуальные (групповые) средства противодействия БпЛА

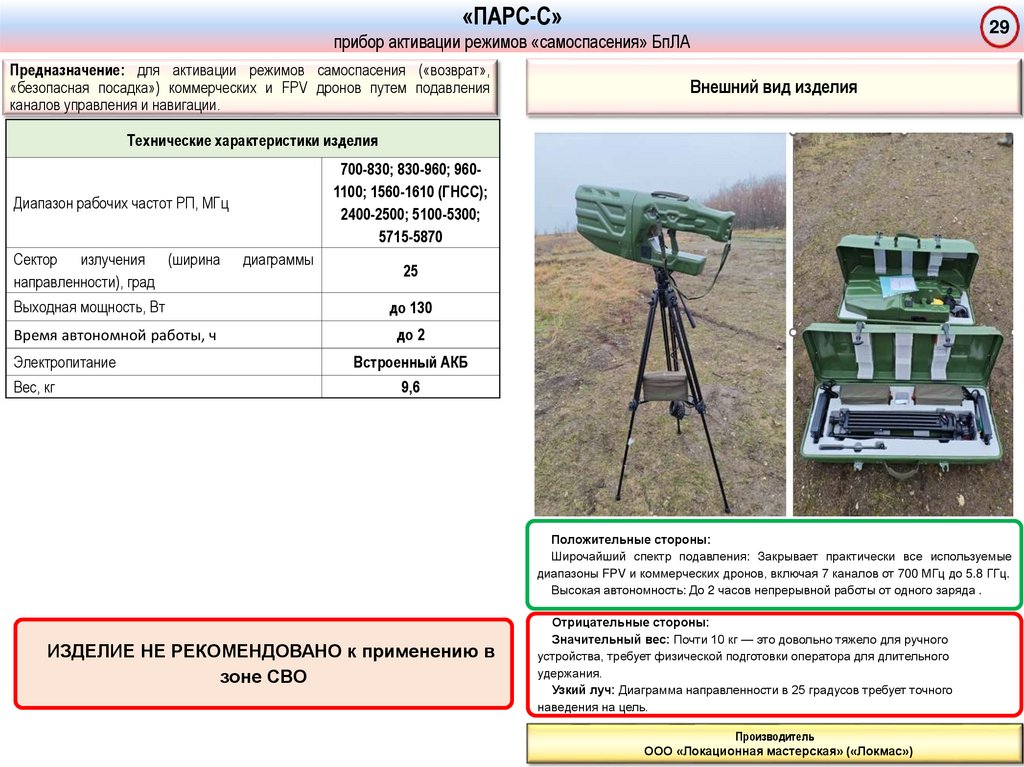

3.1 Прибор активации режимов самоспасения «ПАРС-С»

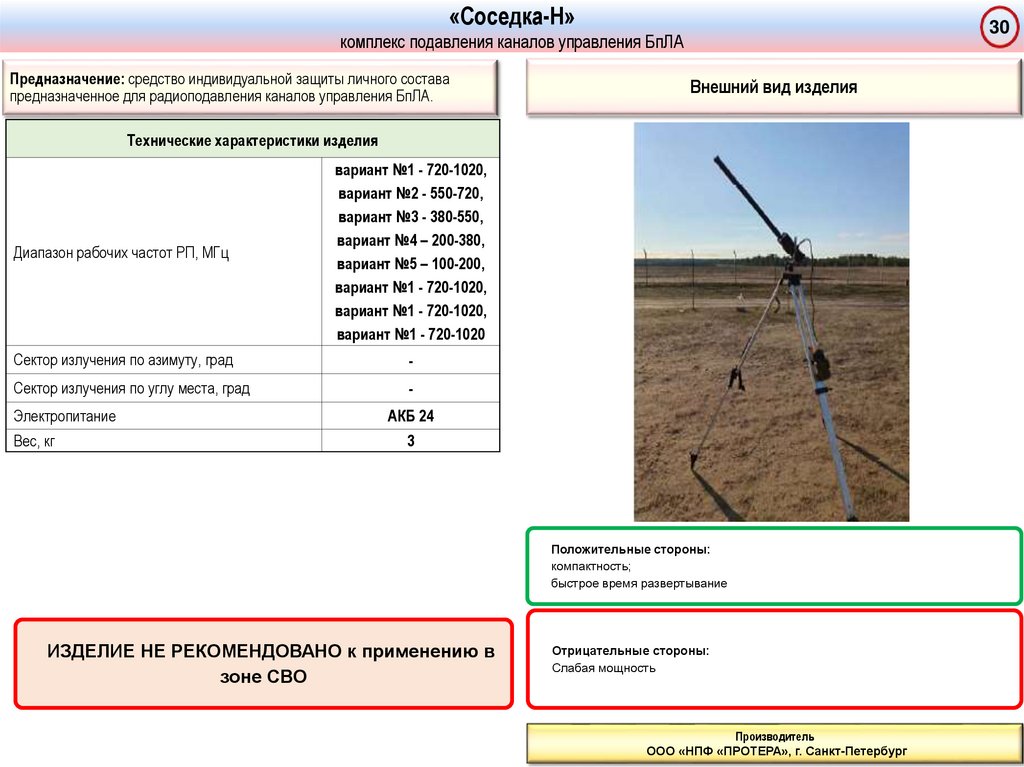

3.2 Комплекс подавления каналов управления «Соседка-Н»

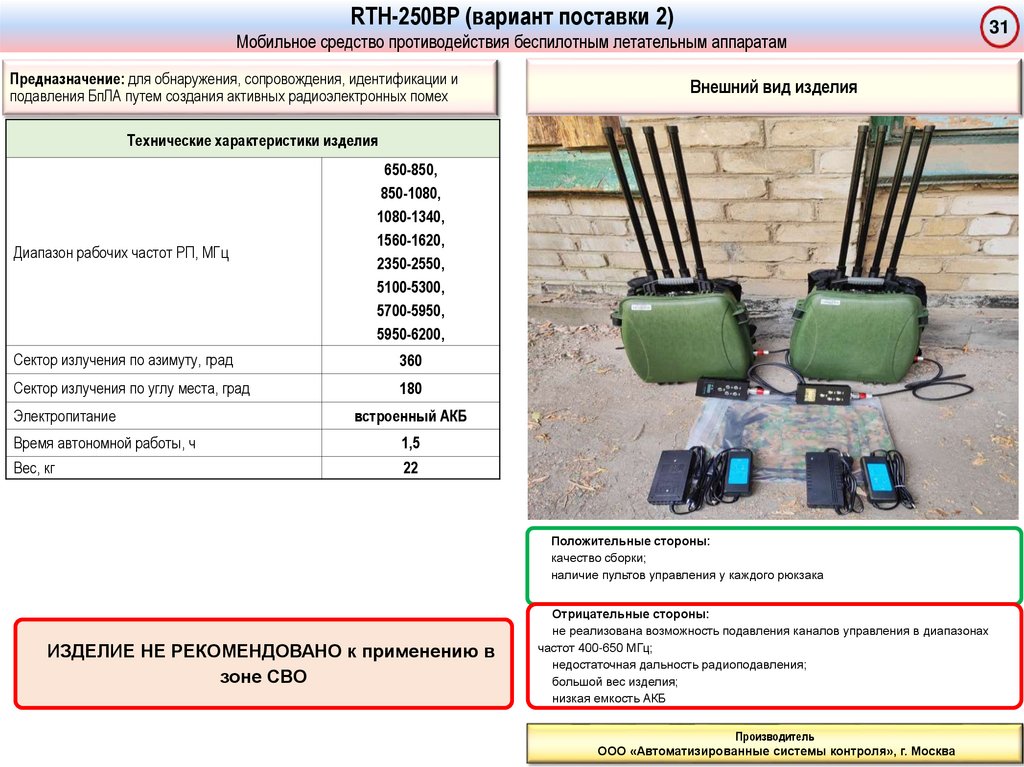

3.3 Мобильное средство противодействия «RTH-250ВР»

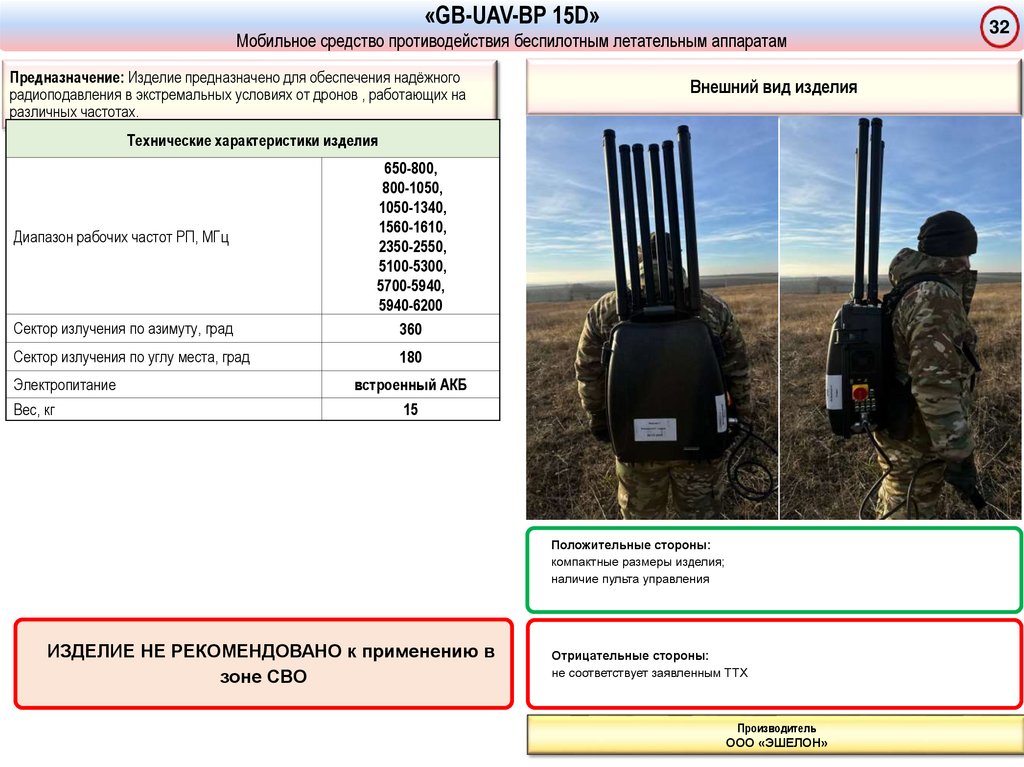

3.4 Мобильное средство противодействия «GB-UAV-BP 15D»

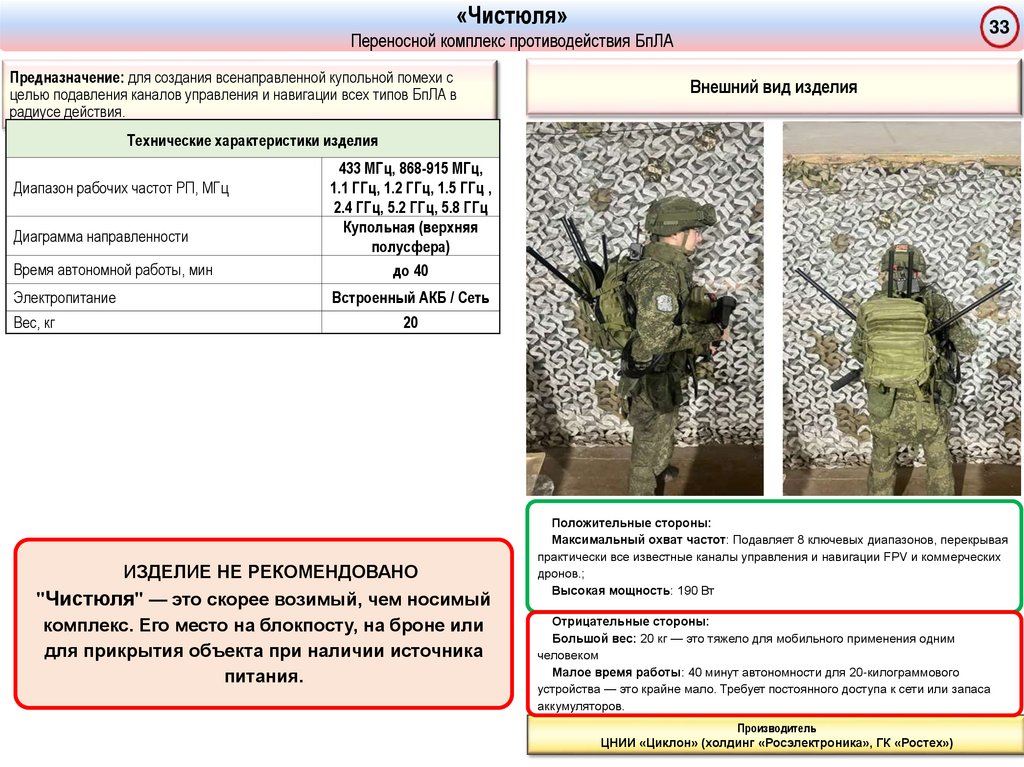

3.5 Переносной комплекс противодействия «Чистюля»

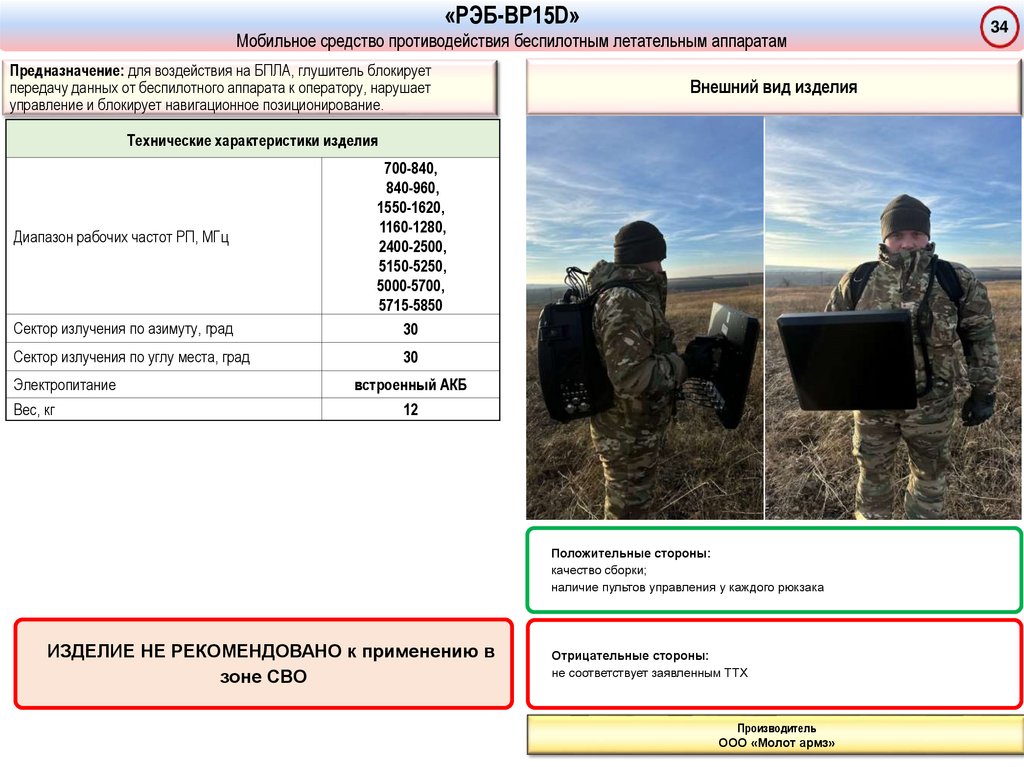

3.6 Мобильное средство противодействия «РЭБ-BР15D»

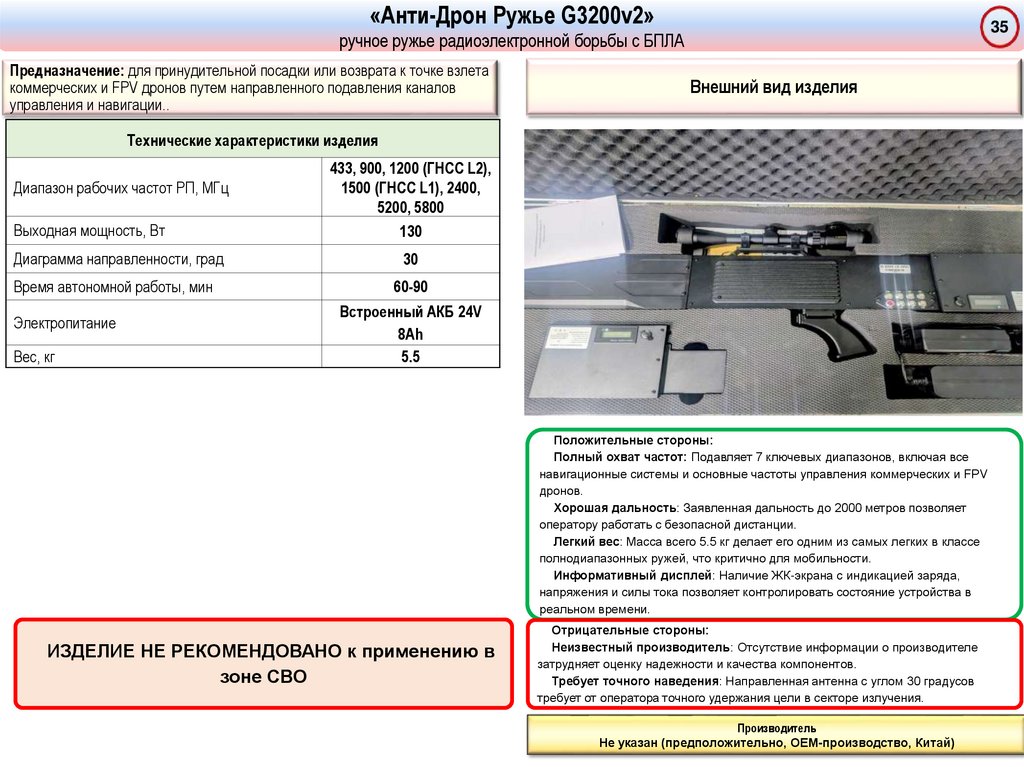

3.7 Антидроновое ружье «G3200v2»

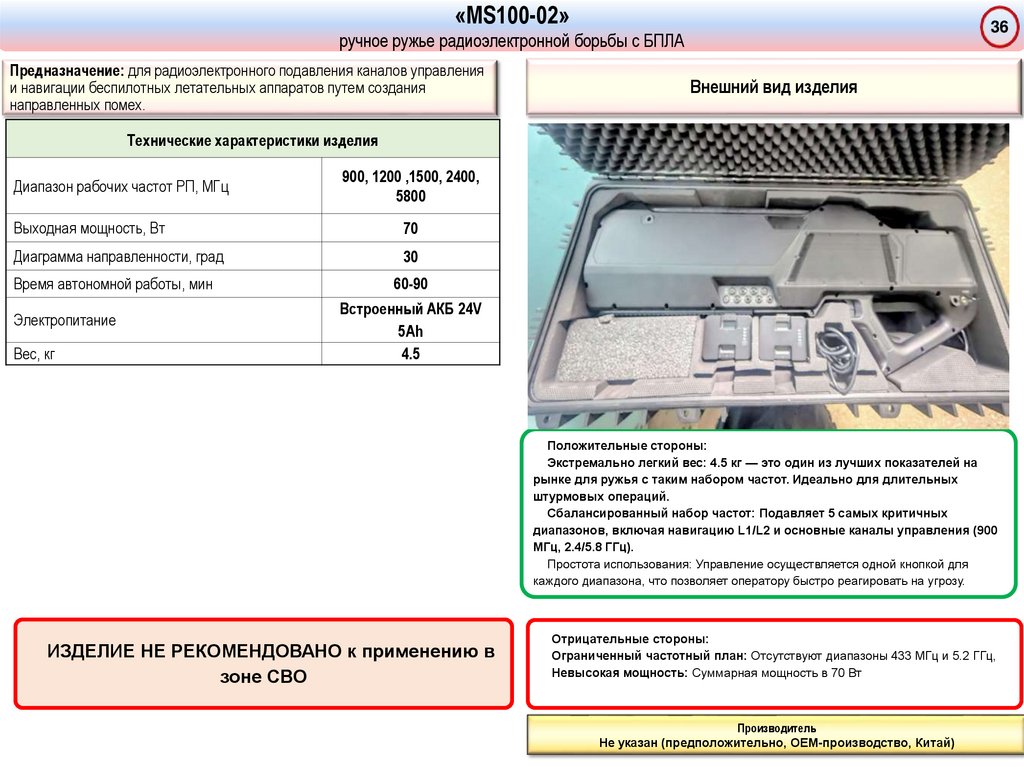

3.8 Антидроновое ружье «MS100-02»

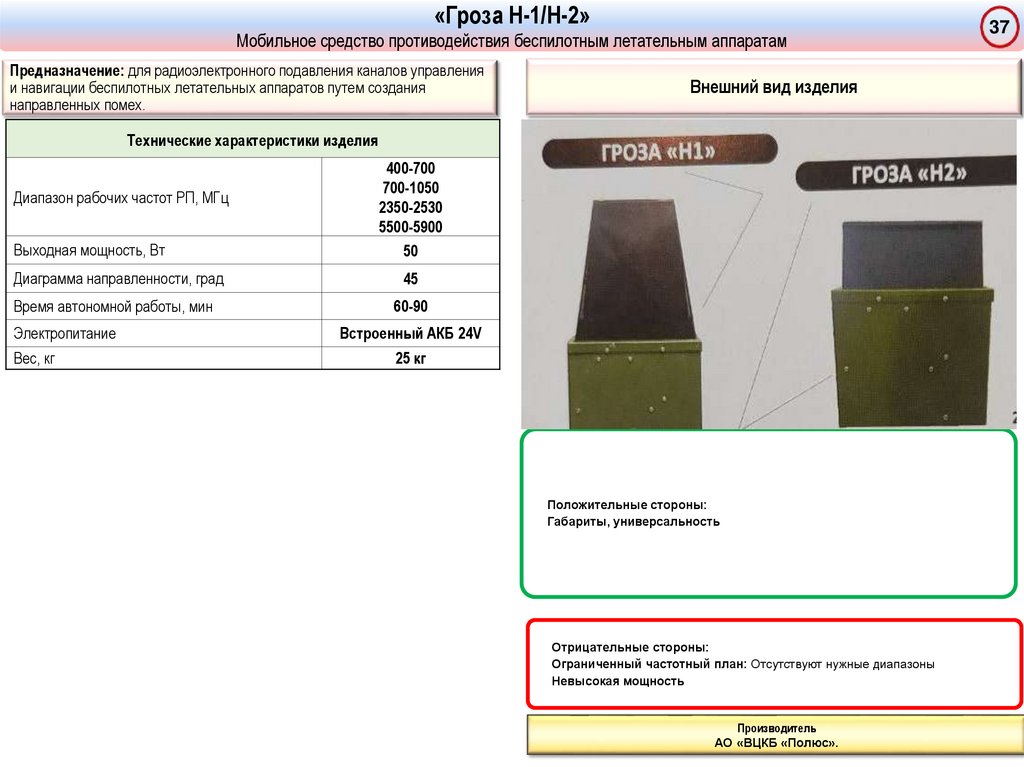

3.9 Мобильное средство противодействия «Гроза Н-1/H-2»
4. Автомобильные средства противодействия БпЛА

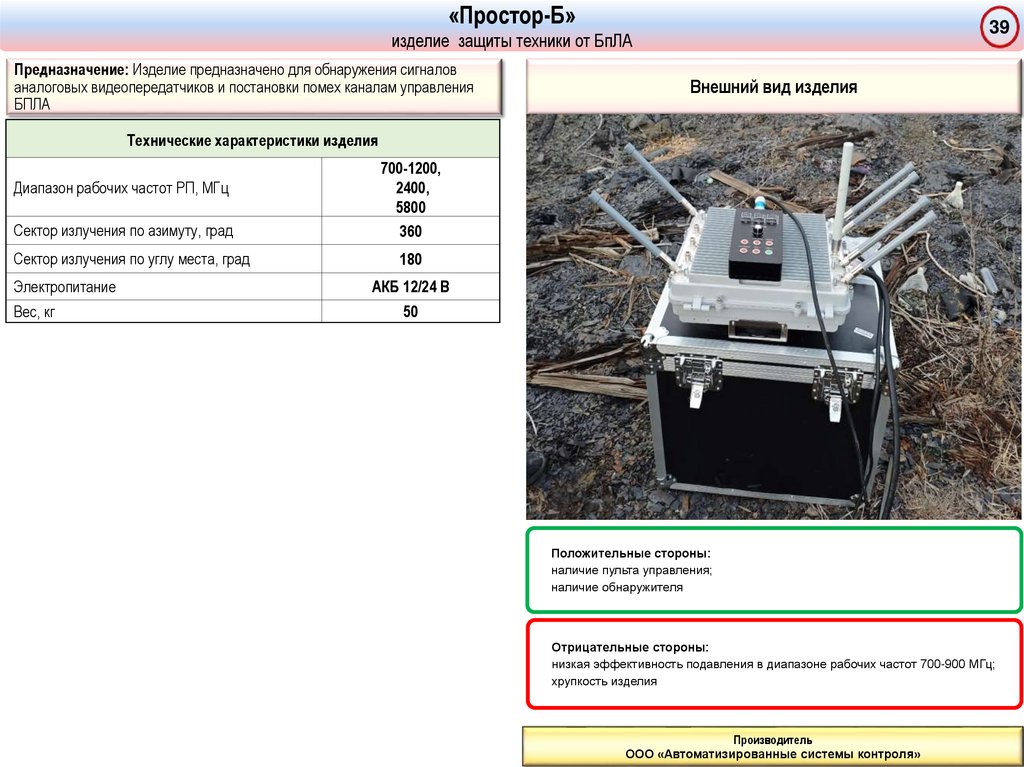

4.1 Изделие защиты от БЛА «Простор-Б»

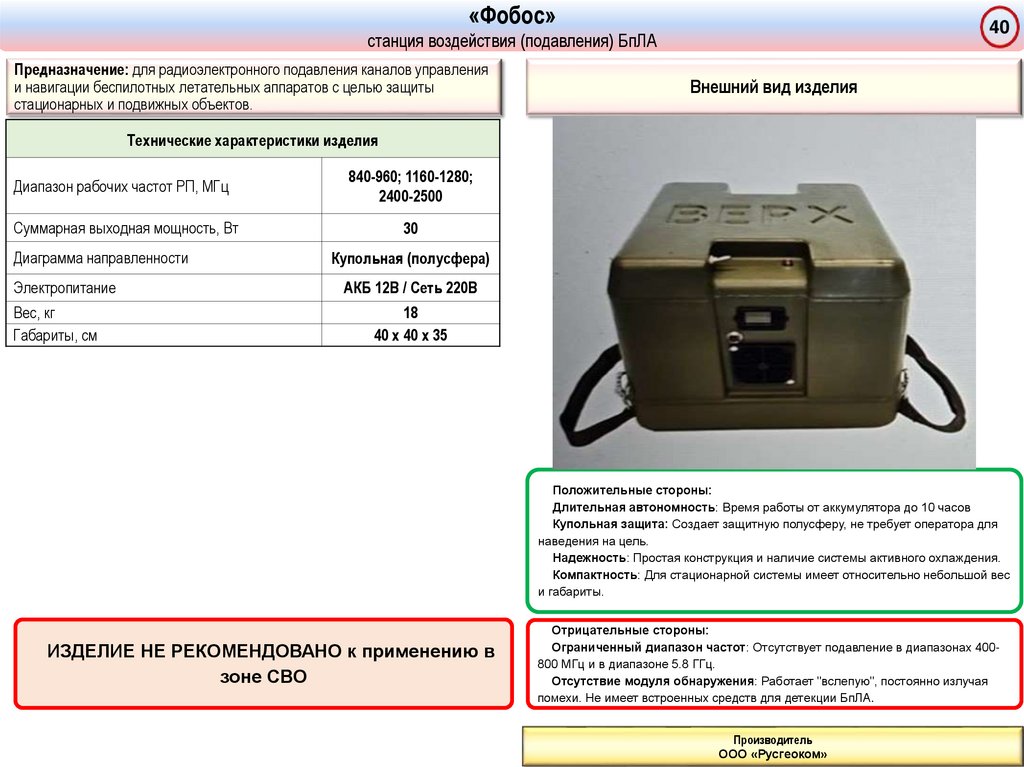

4.2 Станция воздействия (подавления) БпЛА «Фобос»

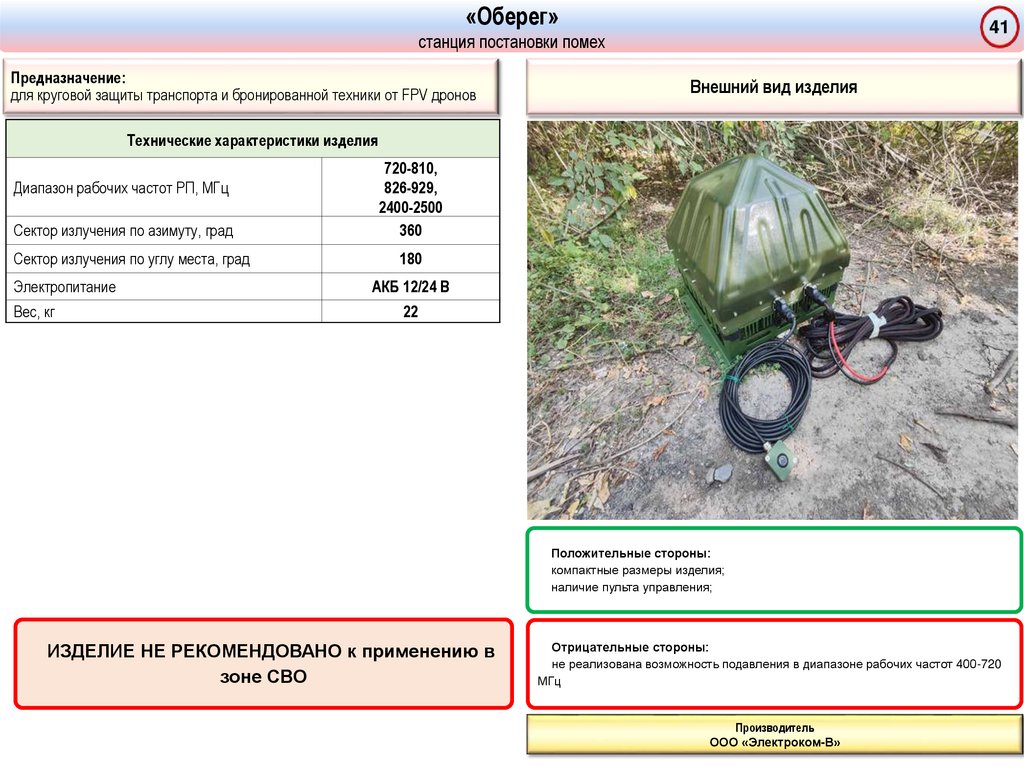

4.3 Станция постановки помех «Оберег»

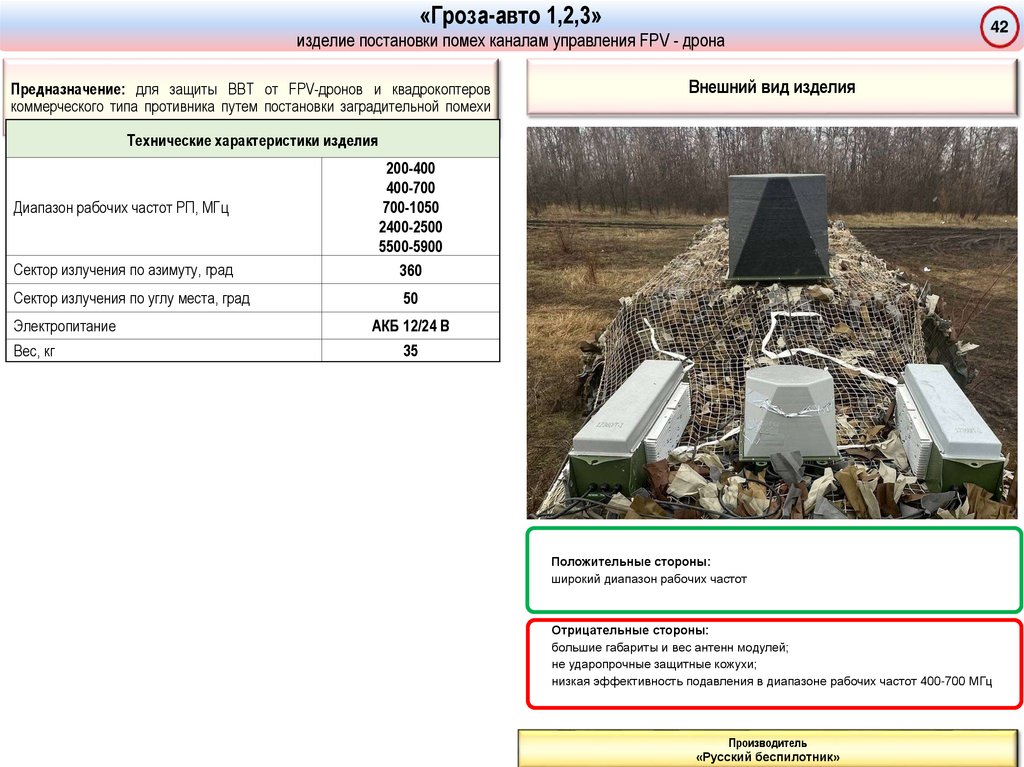

4.4 Изделие постановки помех «Гроза Авто 1, 2, 3»

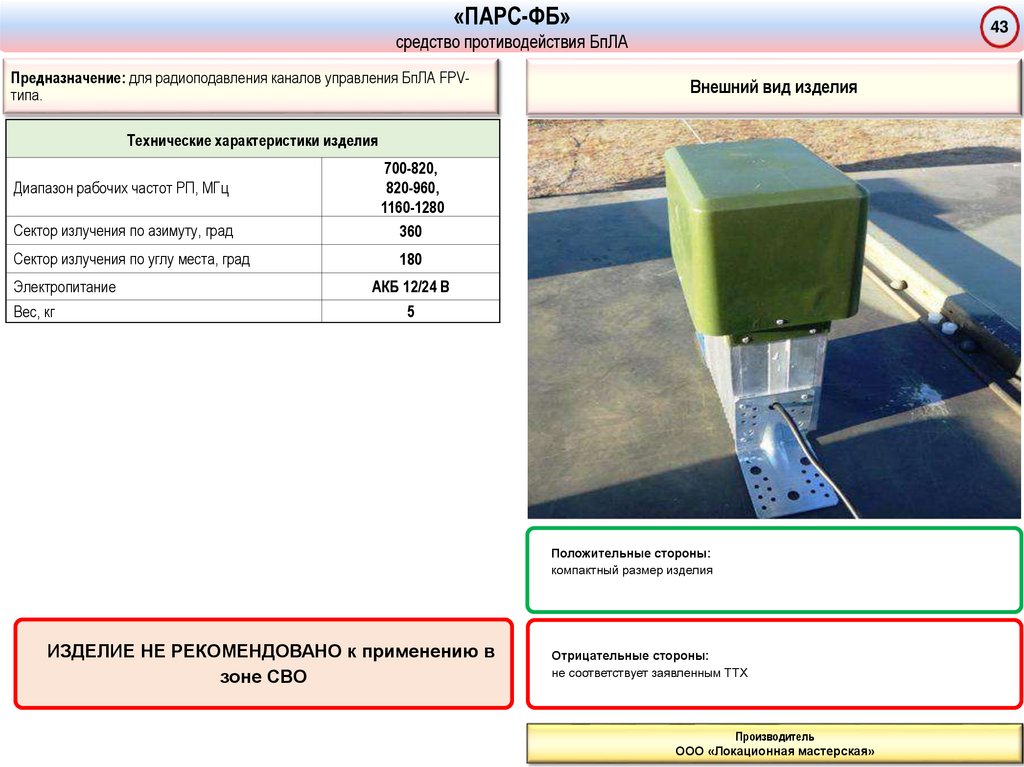

4.5 Средство противодействия БпЛА «ПАРС-ФБ»
4.6 Изделие защиты от БпЛА «Тритон»
5
6
7
8
9
10
11
13
14-15
16
17
18
19
20
21
22
23
24
25
26
27
29
30
31
32
33
34
35
36
37
39
40
41
42
43
44

4.

Средства обнаружения

5.

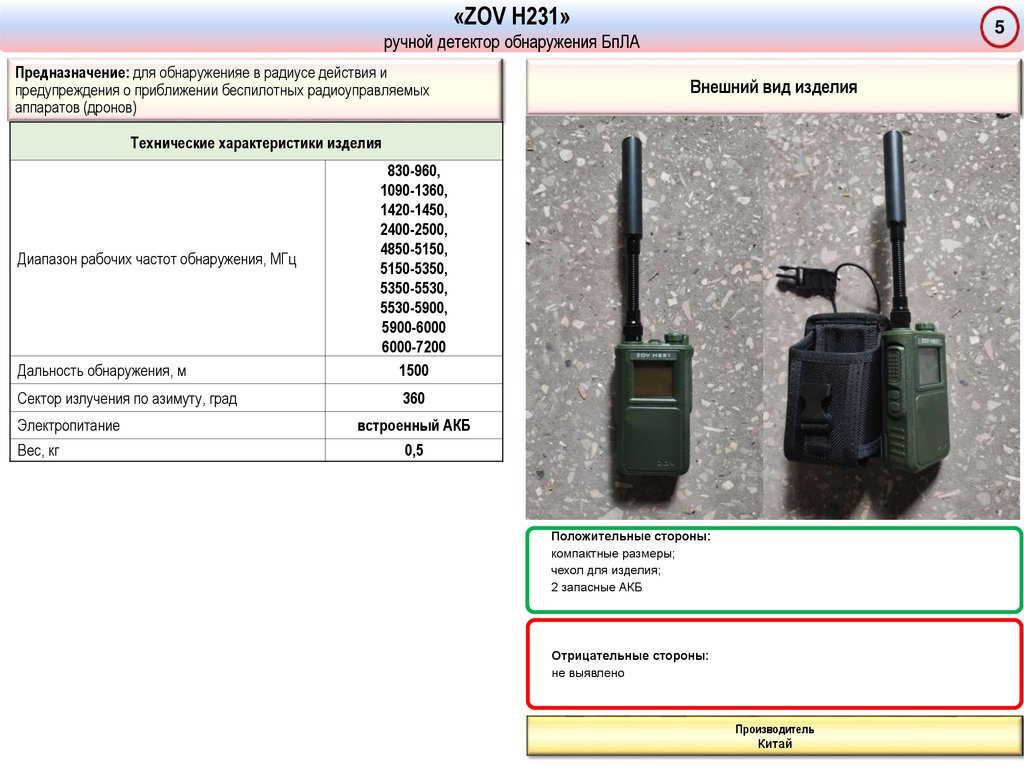

«ZOV H231»
5
ручной детектор обнаружения БпЛА
Предназначение: для обнаруженияе в радиусе действия и
предупреждения о приближении беспилотных радиоуправляемых
аппаратов (дронов)
Внешний вид изделия
Технические характеристики изделия
Диапазон рабочих частот обнаружения, МГц
Дальность обнаружения, м
Сектор излучения по азимуту, град
Электропитание
Вес, кг
830-960,
1090-1360,
1420-1450,
2400-2500,
4850-5150,
5150-5350,
5350-5530,
5530-5900,
5900-6000
6000-7200
1500
360
встроенный АКБ
0,5
Положительные стороны:
компактные размеры;
чехол для изделия;
2 запасные АКБ
Отрицательные стороны:
не выявлено
Производитель
Китай

6.

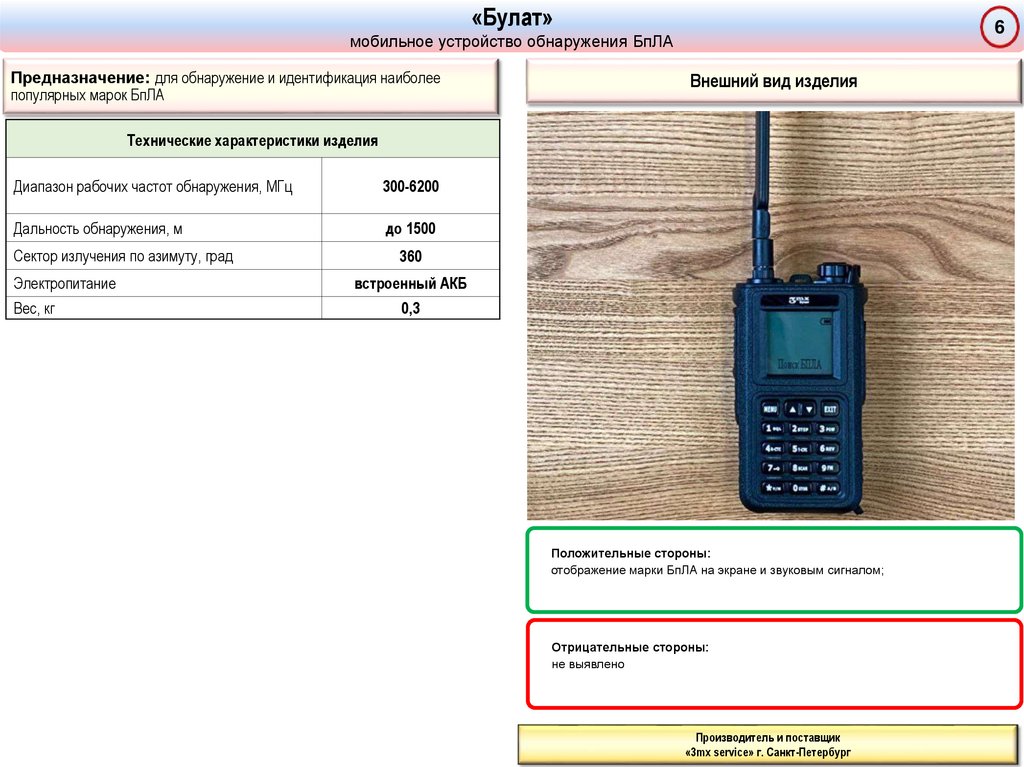

«Булат»
6
мобильное устройство обнаружения БпЛА
Предназначение: для обнаружение и идентификация наиболее
популярных марок БпЛА
ОБЩИЙ
Внешний
видВИД
изделия
Технические характеристики изделия
Диапазон рабочих частот обнаружения, МГц
300-6200
Дальность обнаружения, м
до 1500
Сектор излучения по азимуту, град
Электропитание
Вес, кг
360
встроенный АКБ
0,3
Положительные стороны:
отображение марки БпЛА на экране и звуковым сигналом;
Отрицательные стороны:
не выявлено
Производитель и поставщик
«3mx service» г. Санкт-Петербург

7.

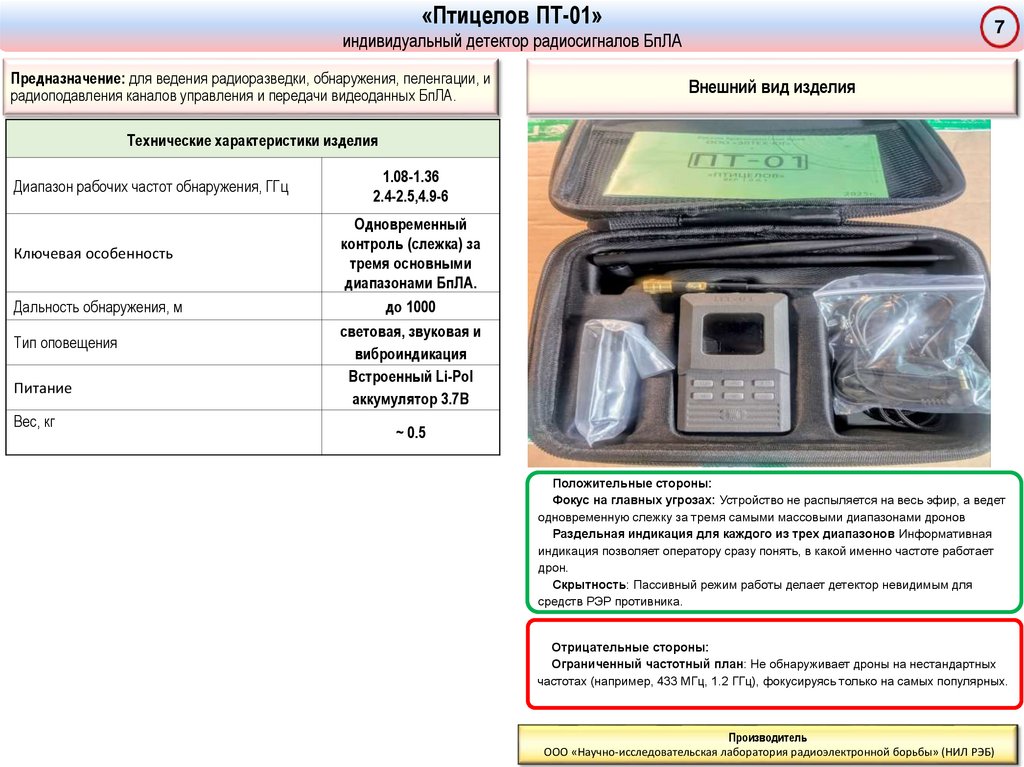

«Птицелов ПТ-01»
7
индивидуальный детектор радиосигналов БпЛА
Предназначение: для ведения радиоразведки, обнаружения, пеленгации, и
радиоподавления каналов управления и передачи видеоданных БпЛА.
Внешний вид изделия
Технические характеристики изделия
Диапазон рабочих частот обнаружения, ГГц
Ключевая особенность
Дальность обнаружения, м
Тип оповещения
Питание
Вес, кг
1.08-1.36
2.4-2.5,4.9-6
Одновременный
контроль (слежка) за
тремя основными
диапазонами БпЛА.
до 1000
световая, звуковая и
виброиндикация
Встроенный Li-Pol
аккумулятор 3.7В
~ 0.5
Положительные стороны:
Фокус на главных угрозах: Устройство не распыляется на весь эфир, а ведет
одновременную слежку за тремя самыми массовыми диапазонами дронов
Раздельная индикация для каждого из трех диапазонов Информативная
индикация позволяет оператору сразу понять, в какой именно частоте работает
дрон.
Скрытность: Пассивный режим работы делает детектор невидимым для
средств РЭР противника.
Отрицательные стороны:
Ограниченный частотный план: Не обнаруживает дроны на нестандартных
частотах (например, 433 МГц, 1.2 ГГц), фокусируясь только на самых популярных.
Производитель
ООО «Научно-исследовательская лаборатория радиоэлектронной борьбы» (НИЛ РЭБ)

8.

«Филин-И»
8
изделие обнаружения радиосигналов БпЛА
Внешний вид изделия
Предназначение: для обнаружения радиосигналов БпЛА
Технические характеристики изделия
Диапазон рабочих частот обнаружения, МГц
Дальность обнаружения, м
Сектор излучения по азимуту, град
Электропитание
Вес, кг
830-960,
1000-1400,
2350-2600,
3000-3500,
5150-5300,
5650-6000
до 6000
360
встроенный АКБ
0,7
Положительные стороны:
компактные размеры;
чехол для изделия;
2 запасные АКБ
Отрицательные стороны:
не выявлено
Производитель
ООО «СТЦ»

9.

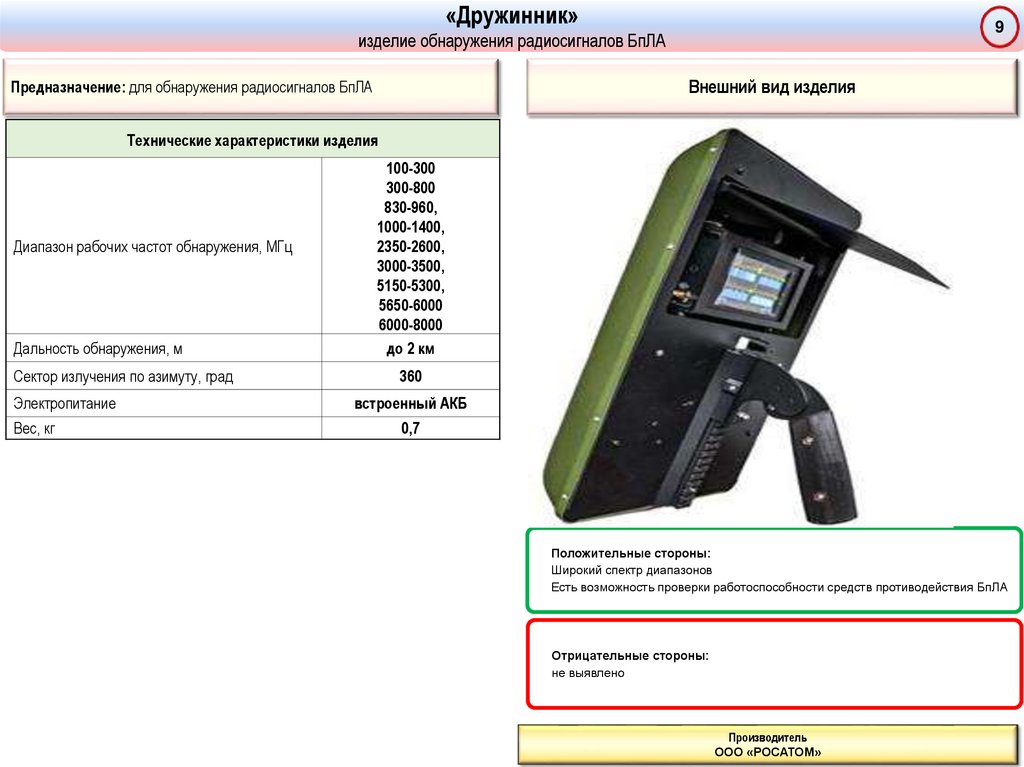

«Дружинник»
9
изделие обнаружения радиосигналов БпЛА
Внешний вид изделия
Предназначение: для обнаружения радиосигналов БпЛА
Технические характеристики изделия
Диапазон рабочих частот обнаружения, МГц
Дальность обнаружения, м
Сектор излучения по азимуту, град
Электропитание
Вес, кг
100-300
300-800
830-960,
1000-1400,
2350-2600,
3000-3500,
5150-5300,
5650-6000
6000-8000
до 2 км
360
встроенный АКБ
0,7
Положительные стороны:
Широкий спектр диапазонов
Есть возможность проверки работоспособности средств противодействия БпЛА
Отрицательные стороны:
не выявлено
Производитель
ООО «РОСАТОМ»

10.

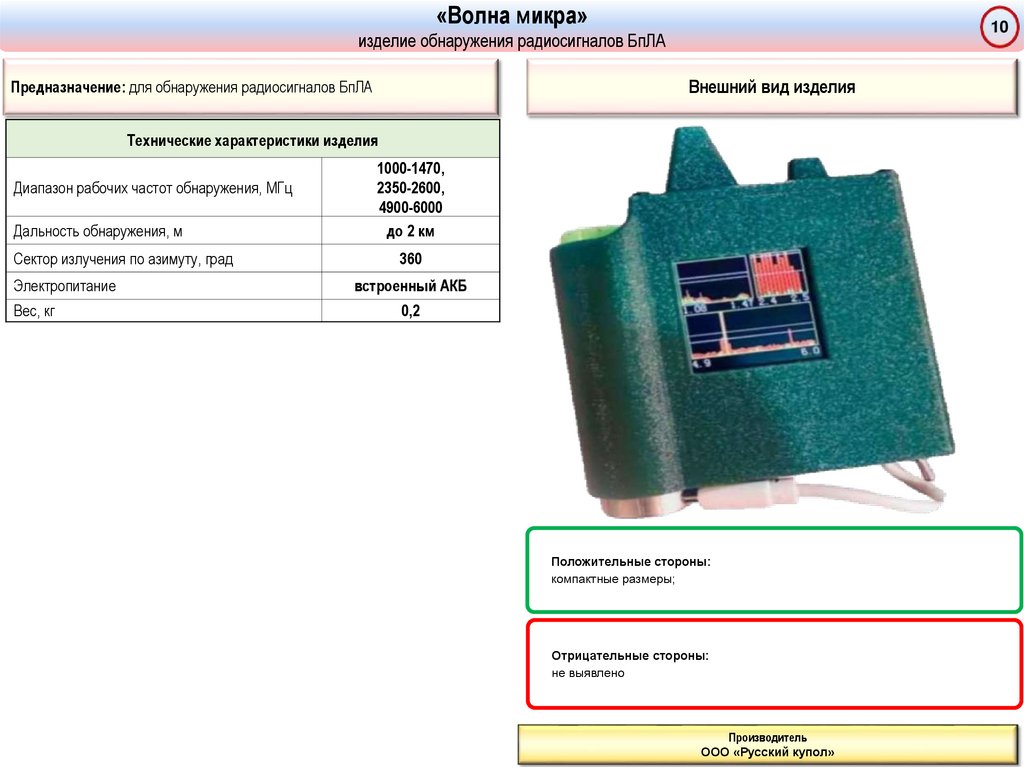

«Волна микра»
10
изделие обнаружения радиосигналов БпЛА
Внешний вид изделия
Предназначение: для обнаружения радиосигналов БпЛА
Технические характеристики изделия
Диапазон рабочих частот обнаружения, МГц
Дальность обнаружения, м
Сектор излучения по азимуту, град
Электропитание
Вес, кг
1000-1470,
2350-2600,
4900-6000
до 2 км
360
встроенный АКБ
0,2
Положительные стороны:
компактные размеры;
Отрицательные стороны:
не выявлено
Производитель
ООО «Русский купол»

11.

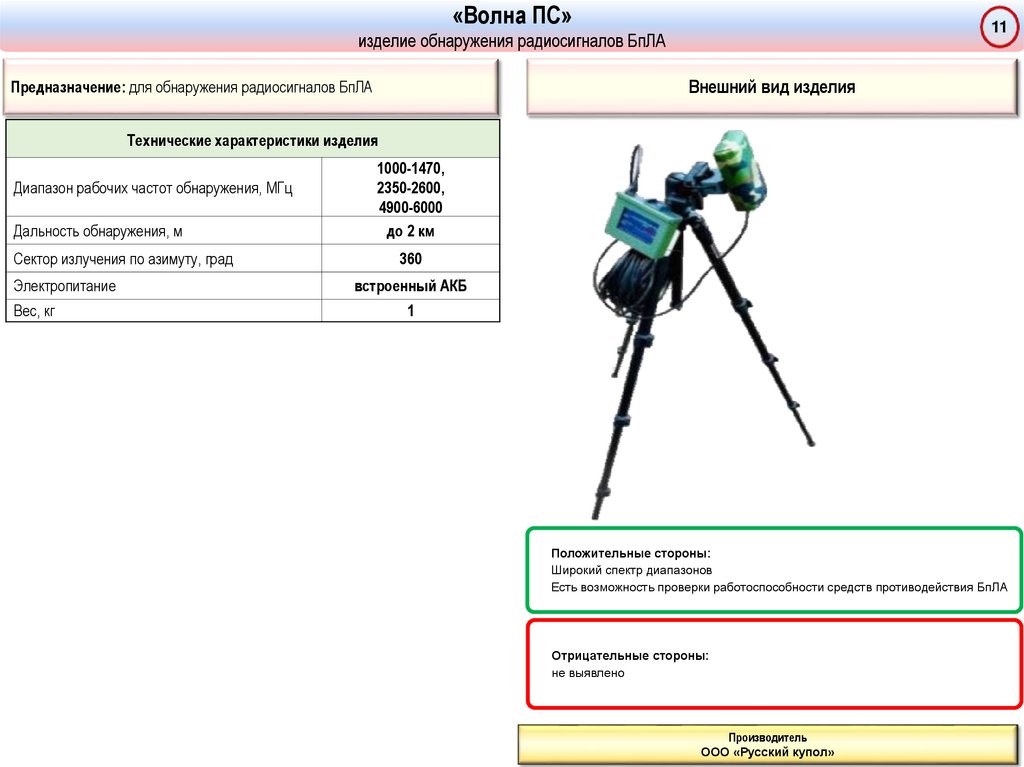

«Волна ПС»
11
изделие обнаружения радиосигналов БпЛА
Внешний вид изделия
Предназначение: для обнаружения радиосигналов БпЛА
Технические характеристики изделия
Диапазон рабочих частот обнаружения, МГц
Дальность обнаружения, м
Сектор излучения по азимуту, град
Электропитание
Вес, кг
1000-1470,
2350-2600,
4900-6000
до 2 км
360
встроенный АКБ
1
Положительные стороны:
Широкий спектр диапазонов
Есть возможность проверки работоспособности средств противодействия БпЛА
Отрицательные стороны:
не выявлено
Производитель
ООО «Русский купол»

12.

Средства объектового
противодействия БпЛА

13.

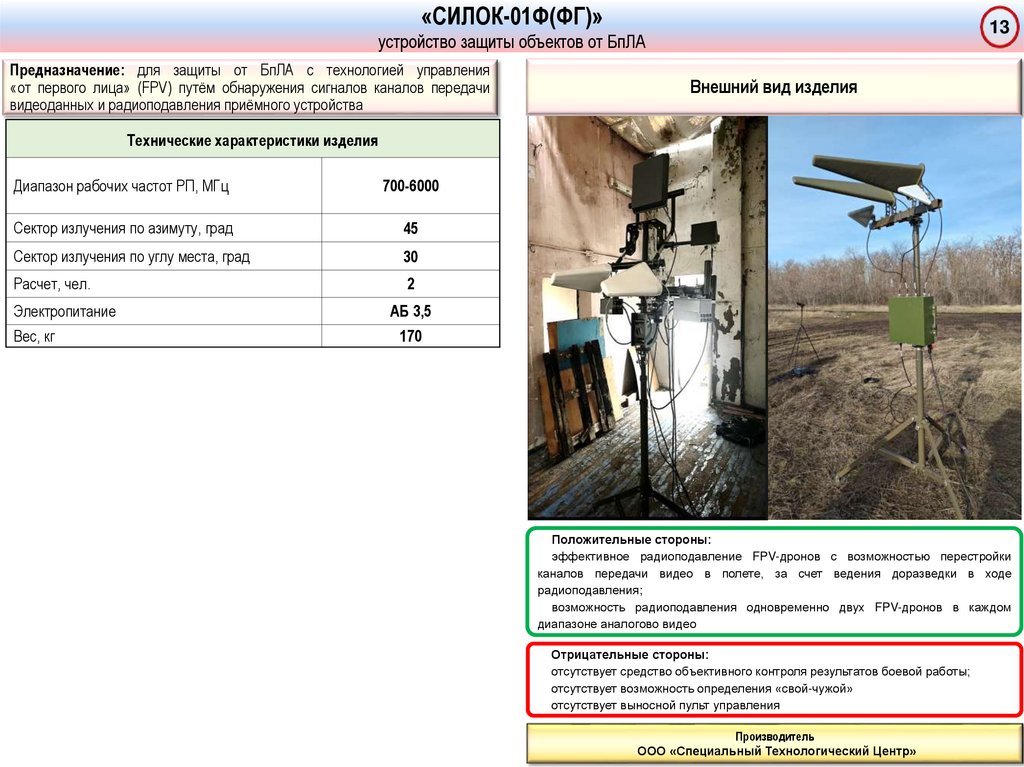

«СИЛОК-01Ф(ФГ)»
13
устройство защиты объектов от БпЛА
Предназначение: для защиты от БпЛА с технологией управления
«от первого лица» (FPV) путём обнаружения сигналов каналов передачи
видеоданных и радиоподавления приёмного устройства
Внешний вид изделия
Технические характеристики изделия
Диапазон рабочих частот РП, МГц
700-6000
Сектор излучения по азимуту, град
45
Сектор излучения по углу места, град
30
Расчет, чел.
2
Электропитание
АБ 3,5
Вес, кг
170
Положительные стороны:
эффективное радиоподавление FPV-дронов с возможностью перестройки
каналов передачи видео в полете, за счет ведения доразведки в ходе
радиоподавления;
возможность радиоподавления одновременно двух FPV-дронов в каждом
диапазоне аналогово видео
Отрицательные стороны:
отсутствует средство объективного контроля результатов боевой работы;
отсутствует возможность определения «свой-чужой»
отсутствует выносной пульт управления
Производитель
ООО «Специальный Технологический Центр»

14.

«Силок-01П» (на направленных антеннах)
Средство противодействия беспилотным летательным аппаратам
Предназначение: для радиоподавления каналов управления и передачи
видео БпЛА FPV-типа.
14
Внешний вид изделия
Технические характеристики изделия
Диапазон рабочих частот РП, МГц
350-700,
830-950,
1170-1280,
1560-1608
2400-2485,
4900-6000
Сектор излучения по азимуту, град
45
Сектор излучения по углу места, град
30
Расчет, чел.
2
Электропитание
АБ 6,5
Вес, кг
180
Положительные стороны:
Время реакции помех каналам передачи видеоизображения БпЛА FPV типа не
более 5 с
Отрицательные стороны:
Фактическая дальность радиоподавления по каналам управления 200 м
Производитель
ООО «СТЦ», г. Санкт-Петербург

15.

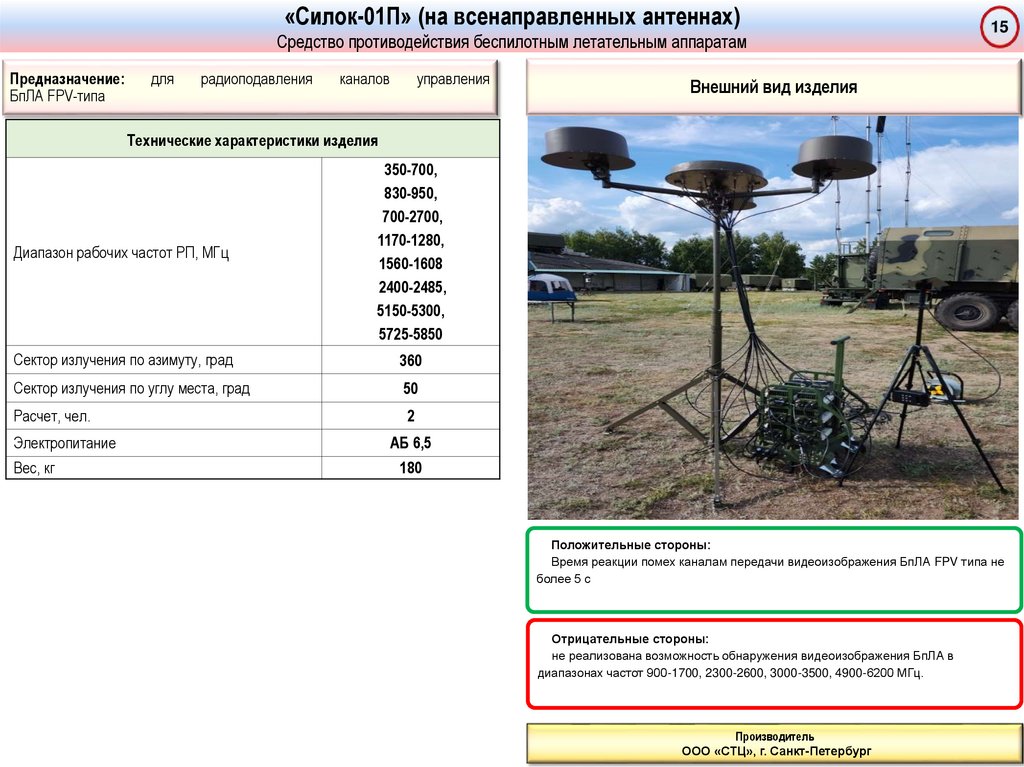

«Силок-01П» (на всенаправленных антеннах)
Средство противодействия беспилотным летательным аппаратам
Предназначение:
БпЛА FPV-типа
для
радиоподавления
каналов
управления
15
Внешний вид изделия
Технические характеристики изделия
Диапазон рабочих частот РП, МГц
350-700,
830-950,
700-2700,
1170-1280,
1560-1608
2400-2485,
5150-5300,
5725-5850
Сектор излучения по азимуту, град
360
Сектор излучения по углу места, град
50
Расчет, чел.
2
Электропитание
АБ 6,5
Вес, кг
180
Положительные стороны:
Время реакции помех каналам передачи видеоизображения БпЛА FPV типа не
более 5 с
Отрицательные стороны:
не реализована возможность обнаружения видеоизображения БпЛА в
диапазонах частот 900-1700, 2300-2600, 3000-3500, 4900-6200 МГц.
Производитель
ООО «СТЦ», г. Санкт-Петербург

16.

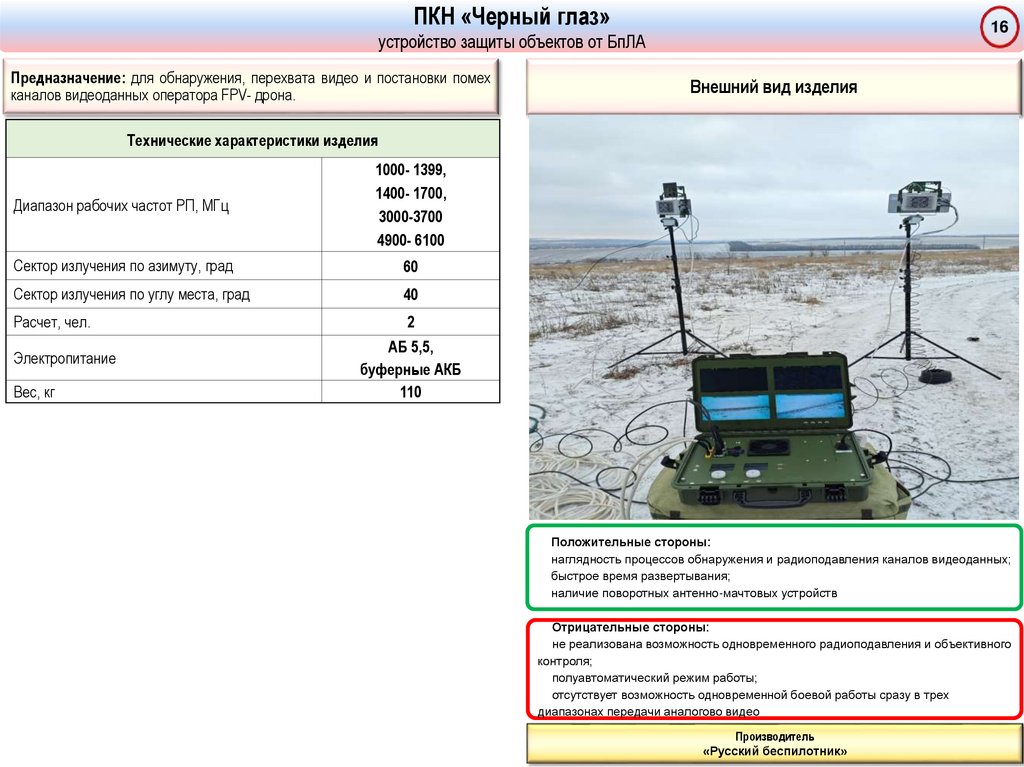

ПКН «Черный глаз»
16
устройство защиты объектов от БпЛА
Предназначение: для обнаружения, перехвата видео и постановки помех
каналов видеоданных оператора FPV- дрона.
Внешний вид изделия
Технические характеристики изделия
Диапазон рабочих частот РП, МГц
1000- 1399,
1400- 1700,
3000-3700
4900- 6100
Сектор излучения по азимуту, град
60
Сектор излучения по углу места, град
40
Расчет, чел.
2
Электропитание
Вес, кг
АБ 5,5,
буферные АКБ
110
Положительные стороны:
наглядность процессов обнаружения и радиоподавления каналов видеоданных;
быстрое время развертывания;
наличие поворотных антенно-мачтовых устройств
Отрицательные стороны:
не реализована возможность одновременного радиоподавления и объективного
контроля;
полуавтоматический режим работы;
отсутствует возможность одновременной боевой работы сразу в трех
диапазонах передачи аналогово видео
Производитель
«Русский беспилотник»

17.

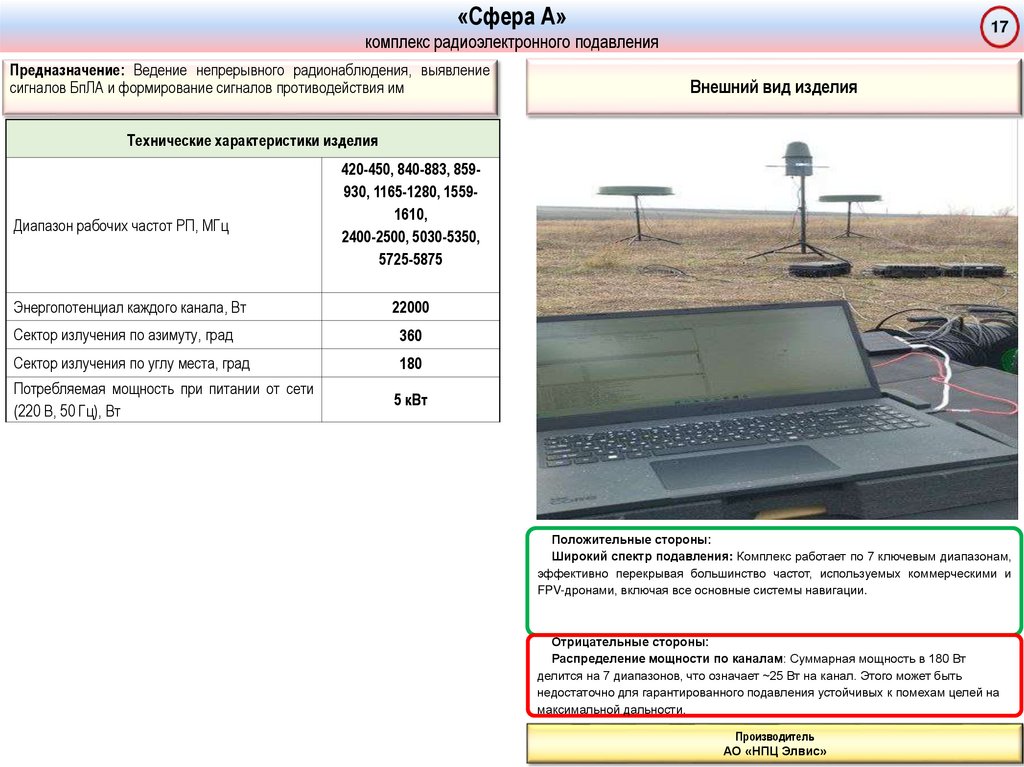

«Сфера А»
17
комплекс радиоэлектронного подавления
Предназначение: Ведение непрерывного радионаблюдения, выявление
сигналов БпЛА и формирование сигналов противодействия им
Внешний вид изделия
Технические характеристики изделия
Диапазон рабочих частот РП, МГц
420-450, 840-883, 859930, 1165-1280, 15591610,
2400-2500, 5030-5350,
5725-5875
Энергопотенциал каждого канала, Вт
22000
Сектор излучения по азимуту, град
360
Сектор излучения по углу места, град
180
Потребляемая мощность при питании от сети
(220 В, 50 Гц), Вт
5 кВт
Положительные стороны:
Широкий спектр подавления: Комплекс работает по 7 ключевым диапазонам,
эффективно перекрывая большинство частот, используемых коммерческими и
FPV-дронами, включая все основные системы навигации.
Отрицательные стороны:
Распределение мощности по каналам: Суммарная мощность в 180 Вт
делится на 7 диапазонов, что означает ~25 Вт на канал. Этого может быть
недостаточно для гарантированного подавления устойчивых к помехам целей на
максимальной дальности.
Производитель
АО «НПЦ Элвис»

18.

«Пероед-М»
18
устройство защиты объектов от БпЛА
Предназначение: для противодействия БпЛА различного типа
Внешний вид изделия
Технические характеристики изделия
Сектор излучения по азимуту, град
829-933
1157-1298
1540-1620
2383-2503
5134-5355
5710-5872
55
Сектор излучения по углу места, град
50
Расчет, чел.
2
Диапазон рабочих частот РП, МГц
Электропитание
Вес, кг
АБ 1
встроенная АКБ
40
Положительные стороны:
компактность и наличие рюкзаков для смены позиции;
быстрое время развертывания;
имеется встроенный АКБ
Отрицательные стороны:
малая дальность подавления;
не реализована возможность подавления каналов управления в диапазонах
рабочих частот 400-830, 934-1020 МГц
Производитель
ООО «Электроком-В»

19.

«Пероед-А»
19
постановщик помех БпЛА
Предназначение: для радиоподавления каналов управления БпЛА FPVтипа.
Внешний вид изделия
Технические характеристики изделия
Диапазон рабочих частот РП, МГц
700-1020
Сектор излучения по азимуту, град
55
Сектор излучения по углу места, град
50
Расчет, чел.
2
Электропитание
Вес, кг
АБ 1
встроенная АКБ
40
Положительные стороны:
компактность и наличие рюкзаков для смены позиции;
быстрое время развертывания;
имеется встроенный АКБ
Отрицательные стороны:
малая дальность подавления;
не реализована возможность подавления каналов управления в диапазоне
рабочих частот 400-700 МГц
Производитель
ООО «Электроком-В», г. Воронеж

20.

«Пероед-А2»
20
постановщик помех БпЛА
Предназначение: для радиоподавления каналов управления БпЛА FPVтипа.
Внешний вид изделия
Технические характеристики изделия
Диапазон рабочих частот РП, ГГц
Сектор излучения по азимуту, град
Сектор излучения по углу места, град
Расчет, чел.
Электропитание
Вес, кг
0,4-0,7; 1,05-1,2; 1,281,55; 3,3-3,6
55-90(в зависимости от
диапазона)
55-60(в зависимости от
диапазона)
2
Встроенная АКБ, сеть
220В, бортсеть 12/24В,
генератор
25
Положительные стороны:
Мобильность: Значительно легче предыдущей модели (25 кг против 40 кг)
Быстрое развертывание: Время развертывания не более 2 минут;
Расширенный диапазон: Эффективно закрывает диапазон 400-700 МГц , что
было недостатком у предыдущей модели.
Отрицательные стороны:
Слепые зоны: Не подавляет каналы управления в диапазонах 700-1050 МГ
Зависимость дальности: Эффективная дальность подавления "до 2 км"
сильно зависит от рельефа местности
Производитель
ООО «Электроком-В», г. Воронеж

21.

«Гроза-05К»
21
устройство защиты объектов от БпЛА
Предназначение:
для
обнаружения
сигналов
аналоговых
видеопередатчиков и постановки помех каналам управления БПЛА
типа «FPV».
Внешний вид изделия
Технические характеристики изделия
Диапазон рабочих частот РП, МГц
650-1100
Сектор излучения по азимуту, град
70
Сектор излучения по углу места, град
50
Расчет, чел.
2
Электропитание
Вес, кг
АБ 2
буферные АКБ
80
Положительные стороны:
наличие буферных АКБ;
наличие выносного пульта управления.
ИЗДЕЛИЕ НЕ РЕКОМЕНДОВАНО к применению в
зоне СВО
Отрицательные стороны:
не реализована возможность подавления каналов управления в диапазоне
рабочих частот 400-650 МГц;
Производитель
АО «Научно-производственное объединение Квант»

22.

«Гроза-04СМ»
22
устройство защиты объектов от БпЛА
Предназначение: для создания помех в канале управления гражданским
беспилотным летательным аппаратам (БПЛА)
Внешний вид изделия
Технические характеристики изделия
Диапазон рабочих частот РП, МГц
700-1020
Сектор излучения по азимуту, град
90
Сектор излучения по углу места, град
60
Расчет, чел.
2
Электропитание
АБ 2
Вес, кг
65
Положительные стороны:
Эффективная работа в заданном диапазоне
ИЗДЕЛИЕ НЕ РЕКОМЕНДОВАНО к применению в
зоне СВО
Отрицательные стороны:
не реализована возможность подавления каналов управления в диапазоне
рабочих частот 400-700 МГЦ
Производитель
АО «ВЦКБ «Полюс».

23.

«Гроза-ЮБ»
23
устройство защиты объектов от БпЛА
Предназначение: для создания помех в канале управления гражданским
беспилотным летательным аппаратам (БПЛА)
Внешний вид изделия
Технические характеристики изделия
Сектор излучения по азимуту, град
650-1100, 1550-1620
(СНС), 2350-2550, 51005300, 5700-5950
70
Сектор излучения по углу места, град
50
Расчет, чел.
2
Диапазон рабочих частот РП, МГц
Электропитание
Вес, кг
АКБ 24В
80
Положительные стороны:
Широкий охват частот: Эффективно работает по основным коммерческим
диапазонам (2.4/5.8 ГГц) и каналам управления FPV (650-1100 МГц).
Наличие выносного пульта: Позволяет расчету находиться в укрытии.
Отрицательные стороны:
Большой вес: 80 кг, , о мобильности речи не идет.
Пробел в нижнем диапазоне: Не реализована возможность подавления в
диапазоне 400-650 МГц.
Производитель
АО «Научно-производственное объединение Квант»

24.

«Бурелом»
24
мобильный комплекс РЭБ
Предназначение: предназначен для постановки помех каналам связи,
навигации и управления БПЛА различного типа
Внешний вид изделия
Технические характеристики изделия
Сектор излучения по азимуту, град
420-470,
700-1030,
1164-1294,
1555-1615,
2390-2495,
5150-5350,
5650-5860
60
Сектор излучения по углу места, град
60
Расчет, чел.
2
Диапазон рабочих частот РП, МГц
Электропитание
АБ 2
Вес, кг
14
Положительные стороны:
наличие пульта управления;
компактность;
быстрое время развертывание
ИЗДЕЛИЕ НЕ РЕКОМЕНДОВАНО к применению в
зоне СВО
Отрицательные стороны:
не реализована возможность подавления каналов управления в диапазоне
рабочих частот 470-859, 947-1020 МГц
Производитель
«ООО «Электроком-В»

25.

«КОП-2»
25
Изделие защиты объектов от БпЛА
Предназначение:
для
обнаружения
сигналов
аналоговых
видеопередатчиков и постановки помех каналам управления БПЛА
Внешний вид изделия
Технические характеристики изделия
Сектор излучения по азимуту, град
410-460, 749-781, 830-886,
890-930, 990-1020, 14201460,1560-1620,2400-2500,
5150-5350, 5725-5849,
5960-6100
360
Сектор излучения по углу места, град
90
Расчет, чел.
2
Электропитание
АД 8
Вес, кг
150
Диапазон рабочих частот РП, МГц
Положительные стороны:
наличие выносного пульта управления
Отрицательные стороны:
большие габариты и вес изделия;
не обеспечивает подавления каналов управления БпЛА типа Аутел;
не реализована возможность подавления каналов управления в диапазоне
рабочих частот 461-749, 782-829, 931-989 МГц
Производитель
Китай

26.

«КОП-3»
26
Изделие защиты объектов от БпЛА
Предназначение: обнаружения и радиоподавления каналов управления,
телеметрии и передачи данных БпЛА квадрокоптерного и FPV-типа, а
также их навигационных приемников.
Внешний вид изделия
Технические характеристики изделия
Сектор излучения по азимуту, град
400-650, 650-865, 860-1080
1080-1390, 1380-1520,
1520-1680, 2400-2520
3300-3500, 5100-5350
5650-5850, 5850-5965
4900-5650
360
Сектор излучения по углу места, град
90
Расчет, чел.
2
Диапазон рабочих частот РП, МГц
Электропитание
АД 10
Вес, кг
160
Положительные стороны:
наличие выносного пульта управления
Отрицательные стороны:
большие габариты и вес изделия;
не реализована возможность подавления каналов управления в диапазоне
рабочих частот 200-400 МГц
Производитель
Китай

27.

«Sky Hunter»
27
устройство защиты объектов от БпЛА
Предназначение:
для противодействия БпЛА различного типа
Внешний вид изделия
Технические характеристики изделия
Сектор излучения по азимуту, град
430-450,
695-1025,
1163-1268,
1400-1470,
1560-1620
2400-2485,
5150-5350,
5725-5875
360
Сектор излучения по углу места, град
180
Расчет, чел.
2
Диапазон рабочих частот РП, МГц
Электропитание
Вес, кг
пром. сеть 10 кВт
290
Положительные стороны:
эффективно при обнаружении и подавлении видеосигнала БПЛА
Отрицательные стороны:
большие габариты и вес комплекта;
низкая эффективность подавления в диапазоне рабочих частот 430-450 МГц;
в комплекте поставки не предусмотрен агрегат питания;
не реализована возможность подавления каналов управления в диапазоне
рабочих частот 400-429, 451-694 МГц
Производитель
ООО «ВОДОПАД»

28.

Индивидуальные (групповые)
средства противодействия БпЛА

29.

«ПАРС-С»
29
прибор активации режимов «самоспасения» БпЛА
Предназначение: для активации режимов самоспасения («возврат»,
«безопасная посадка») коммерческих и FPV дронов путем подавления
каналов управления и навигации.
Внешний вид изделия
Технические характеристики изделия
700-830; 830-960; 9601100; 1560-1610 (ГНСС);
2400-2500; 5100-5300;
5715-5870
Диапазон рабочих частот РП, МГц
Сектор излучения (ширина
направленности), град
диаграммы
25
Выходная мощность, Вт
до 130
Время автономной работы, ч
до 2
Электропитание
Вес, кг
Встроенный АКБ
9,6
Положительные стороны:
Широчайший спектр подавления: Закрывает практически все используемые
диапазоны FPV и коммерческих дронов, включая 7 каналов от 700 МГц до 5.8 ГГц.
Высокая автономность: До 2 часов непрерывной работы от одного заряда .
ИЗДЕЛИЕ НЕ РЕКОМЕНДОВАНО к применению в
зоне СВО
Отрицательные стороны:
Значительный вес: Почти 10 кг — это довольно тяжело для ручного
устройства, требует физической подготовки оператора для длительного
удержания.
Узкий луч: Диаграмма направленности в 25 градусов требует точного
наведения на цель.
Производитель
ООО «Локационная мастерская» («Локмас»)

30.

«Соседка-Н»
30
комплекс подавления каналов управления БпЛА
Предназначение: средство индивидуальной защиты личного состава
предназначенное для радиоподавления каналов управления БпЛА.
Внешний вид изделия
Технические характеристики изделия
Диапазон рабочих частот РП, МГц
вариант №1 - 720-1020,
вариант №2 - 550-720,
вариант №3 - 380-550,
вариант №4 – 200-380,
вариант №5 – 100-200,
вариант №1 - 720-1020,
вариант №1 - 720-1020,
вариант №1 - 720-1020
Сектор излучения по азимуту, град
-
Сектор излучения по углу места, град
-
Электропитание
Вес, кг
АКБ 24
3
Положительные стороны:
компактность;
быстрое время развертывание
ИЗДЕЛИЕ НЕ РЕКОМЕНДОВАНО к применению в
зоне СВО
Отрицательные стороны:
Слабая мощность
Производитель
ООО «НПФ «ПРОТЕРА», г. Санкт-Петербург

31.

RTH-250BP (вариант поставки 2)
Мобильное средство противодействия беспилотным летательным аппаратам
Предназначение: для обнаружения, сопровождения, идентификации и
подавления БпЛА путем создания активных радиоэлектронных помех
Внешний вид изделия
Технические характеристики изделия
Диапазон рабочих частот РП, МГц
650-850,
850-1080,
1080-1340,
1560-1620,
2350-2550,
5100-5300,
5700-5950,
5950-6200,
Сектор излучения по азимуту, град
360
Сектор излучения по углу места, град
180
Электропитание
встроенный АКБ
Время автономной работы, ч
1,5
Вес, кг
22
Положительные стороны:
качество сборки;
наличие пультов управления у каждого рюкзака
ИЗДЕЛИЕ НЕ РЕКОМЕНДОВАНО к применению в
зоне СВО
Отрицательные стороны:
не реализована возможность подавления каналов управления в диапазонах
частот 400-650 МГц;
недостаточная дальность радиоподавления;
большой вес изделия;
низкая емкость АКБ
Производитель
ООО «Автоматизированные системы контроля», г. Москва
31

32.

«GB-UAV-BP 15D»
Мобильное средство противодействия беспилотным летательным аппаратам
Предназначение: Изделие предназначено для обеспечения надёжного
радиоподавления в экстремальных условиях от дронов , работающих на
различных частотах.
Внешний вид изделия
Технические характеристики изделия
Сектор излучения по азимуту, град
650-800,
800-1050,
1050-1340,
1560-1610,
2350-2550,
5100-5300,
5700-5940,
5940-6200
360
Сектор излучения по углу места, град
180
Диапазон рабочих частот РП, МГц
Электропитание
Вес, кг
встроенный АКБ
15
Положительные стороны:
компактные размеры изделия;
наличие пульта управления
ИЗДЕЛИЕ НЕ РЕКОМЕНДОВАНО к применению в
зоне СВО
Отрицательные стороны:
не соответствует заявленным ТТХ
Производитель
ООО «ЭШЕЛОН»
32

33.

«Чистюля»
33
Переносной комплекс противодействия БпЛА
Предназначение: для создания всенаправленной купольной помехи с
целью подавления каналов управления и навигации всех типов БпЛА в
радиусе действия.
Внешний вид изделия
Технические характеристики изделия
Время автономной работы, мин
433 МГц, 868-915 МГц,
1.1 ГГц, 1.2 ГГц, 1.5 ГГц ,
2.4 ГГц, 5.2 ГГц, 5.8 ГГц
Купольная (верхняя
полусфера)
до 40
Электропитание
Встроенный АКБ / Сеть
Диапазон рабочих частот РП, МГц
Диаграмма направленности
Вес, кг
20
ИЗДЕЛИЕ НЕ РЕКОМЕНДОВАНО
"Чистюля" — это скорее возимый, чем носимый
комплекс. Его место на блокпосту, на броне или
для прикрытия объекта при наличии источника
питания.
Положительные стороны:
Максимальный охват частот: Подавляет 8 ключевых диапазонов, перекрывая
практически все известные каналы управления и навигации FPV и коммерческих
дронов.;
Высокая мощность: 190 Вт
Отрицательные стороны:
Большой вес: 20 кг — это тяжело для мобильного применения одним
человеком
Малое время работы: 40 минут автономности для 20-килограммового
устройства — это крайне мало. Требует постоянного доступа к сети или запаса
аккумуляторов.
Производитель
ЦНИИ «Циклон» (холдинг «Росэлектроника», ГК «Ростех»)

34.

«РЭБ-ВР15D»
Мобильное средство противодействия беспилотным летательным аппаратам
Предназначение: для воздействия на БПЛА, глушитель блокирует
передачу данных от беспилотного аппарата к оператору, нарушает
управление и блокирует навигационное позиционирование.
Внешний вид изделия
Технические характеристики изделия
Сектор излучения по азимуту, град
700-840,
840-960,
1550-1620,
1160-1280,
2400-2500,
5150-5250,
5000-5700,
5715-5850
30
Сектор излучения по углу места, град
30
Диапазон рабочих частот РП, МГц
Электропитание
Вес, кг
встроенный АКБ
12
Положительные стороны:
качество сборки;
наличие пультов управления у каждого рюкзака
ИЗДЕЛИЕ НЕ РЕКОМЕНДОВАНО к применению в
зоне СВО
Отрицательные стороны:
не соответствует заявленным ТТХ
Производитель
ООО «Молот армз»
34

35.

«Анти-Дрон Ружье G3200v2»
35
ручное ружье радиоэлектронной борьбы с БПЛА
Предназначение: для принудительной посадки или возврата к точке взлета
коммерческих и FPV дронов путем направленного подавления каналов
управления и навигации..
Внешний вид изделия
Технические характеристики изделия
Диапазон рабочих частот РП, МГц
Выходная мощность, Вт
433, 900, 1200 (ГНСС L2),
1500 (ГНСС L1), 2400,
5200, 5800
130
Диаграмма направленности, град
30
Время автономной работы, мин
60-90
Электропитание
Вес, кг
Встроенный АКБ 24V
8Ah
5.5
Положительные стороны:
Полный охват частот: Подавляет 7 ключевых диапазонов, включая все
навигационные системы и основные частоты управления коммерческих и FPV
дронов.
Хорошая дальность: Заявленная дальность до 2000 метров позволяет
оператору работать с безопасной дистанции.
Легкий вес: Масса всего 5.5 кг делает его одним из самых легких в классе
полнодиапазонных ружей, что критично для мобильности.
Информативный дисплей: Наличие ЖК-экрана с индикацией заряда,
напряжения и силы тока позволяет контролировать состояние устройства в
реальном времени.
ИЗДЕЛИЕ НЕ РЕКОМЕНДОВАНО к применению в
зоне СВО
Отрицательные стороны:
Неизвестный производитель: Отсутствие информации о производителе
затрудняет оценку надежности и качества компонентов.
Требует точного наведения: Направленная антенна с углом 30 градусов
требует от оператора точного удержания цели в секторе излучения.
Производитель
Не указан (предположительно, OEM-производство, Китай)

36.

«MS100-02»
36
ручное ружье радиоэлектронной борьбы с БПЛА
Предназначение: для радиоэлектронного подавления каналов управления
и навигации беспилотных летательных аппаратов путем создания
направленных помех.
Внешний вид изделия
Технические характеристики изделия
Диапазон рабочих частот РП, МГц
900, 1200 ,1500, 2400,
5800
Выходная мощность, Вт
70
Диаграмма направленности, град
30
Время автономной работы, мин
60-90
Электропитание
Вес, кг
Встроенный АКБ 24V
5Ah
4.5
Положительные стороны:
Экстремально легкий вес: 4.5 кг — это один из лучших показателей на
рынке для ружья с таким набором частот. Идеально для длительных
штурмовых операций.
Сбалансированный набор частот: Подавляет 5 самых критичных
диапазонов, включая навигацию L1/L2 и основные каналы управления (900
МГц, 2.4/5.8 ГГц).
Простота использования: Управление осуществляется одной кнопкой для
каждого диапазона, что позволяет оператору быстро реагировать на угрозу.
ИЗДЕЛИЕ НЕ РЕКОМЕНДОВАНО к применению в
зоне СВО
Отрицательные стороны:
Ограниченный частотный план: Отсутствуют диапазоны 433 МГц и 5.2 ГГц,
Невысокая мощность: Суммарная мощность в 70 Вт
Производитель
Не указан (предположительно, OEM-производство, Китай)

37.

«Гроза Н-1/Н-2»
Мобильное средство противодействия беспилотным летательным аппаратам
Предназначение: для радиоэлектронного подавления каналов управления
и навигации беспилотных летательных аппаратов путем создания
направленных помех.
Внешний вид изделия
Технические характеристики изделия
Диапазон рабочих частот РП, МГц
Выходная мощность, Вт
400-700
700-1050
2350-2530
5500-5900
50
Диаграмма направленности, град
45
Время автономной работы, мин
60-90
Электропитание
Вес, кг
Встроенный АКБ 24V
25 кг
Положительные стороны:
Габариты, универсальность
Отрицательные стороны:
Ограниченный частотный план: Отсутствуют нужные диапазоны
Невысокая мощность
Производитель
АО «ВЦКБ «Полюс».
37

38.

Автомобильные средства
противодействия БпЛА

39.

«Простор-Б»
39
изделие защиты техники от БпЛА
Предназначение: Изделие предназначено для обнаружения сигналов
аналоговых видеопередатчиков и постановки помех каналам управления
БПЛА
Внешний вид изделия
Технические характеристики изделия
Сектор излучения по азимуту, град
700-1200,
2400,
5800
360
Сектор излучения по углу места, град
180
Диапазон рабочих частот РП, МГц
Электропитание
Вес, кг
АКБ 12/24 В
50
Положительные стороны:
наличие пульта управления;
наличие обнаружителя
Отрицательные стороны:
низкая эффективность подавления в диапазоне рабочих частот 700-900 МГц;
хрупкость изделия
Производитель
ООО «Автоматизированные системы контроля»

40.

«Фобос»
40
станция воздействия (подавления) БпЛА
Предназначение: для радиоэлектронного подавления каналов управления
и навигации беспилотных летательных аппаратов с целью защиты
стационарных и подвижных объектов.
Внешний вид изделия
Технические характеристики изделия
Диапазон рабочих частот РП, МГц
840-960; 1160-1280;
2400-2500
Суммарная выходная мощность, Вт
30
Диаграмма направленности
Купольная (полусфера)
Электропитание
АКБ 12В / Сеть 220В
Вес, кг
Габариты, см
18
40 х 40 х 35
Положительные стороны:
Длительная автономность: Время работы от аккумулятора до 10 часов
Купольная защита: Создает защитную полусферу, не требует оператора для
наведения на цель.
Надежность: Простая конструкция и наличие системы активного охлаждения.
Компактность: Для стационарной системы имеет относительно небольшой вес
и габариты.
ИЗДЕЛИЕ НЕ РЕКОМЕНДОВАНО к применению в
зоне СВО
Отрицательные стороны:
Ограниченный диапазон частот: Отсутствует подавление в диапазонах 400800 МГц и в диапазоне 5.8 ГГц.
Отсутствие модуля обнаружения: Работает "вслепую", постоянно излучая
помехи. Не имеет встроенных средств для детекции БпЛА.
Производитель
ООО «Русгеоком»

41.

«Оберег»
41
станция постановки помех
Предназначение:
для круговой защиты транспорта и бронированной техники от FPV дронов
Внешний вид изделия
Технические характеристики изделия
Сектор излучения по азимуту, град
720-810,
826-929,
2400-2500
360
Сектор излучения по углу места, град
180
Диапазон рабочих частот РП, МГц
Электропитание
Вес, кг
АКБ 12/24 В
22
Положительные стороны:
компактные размеры изделия;
наличие пульта управления;
ИЗДЕЛИЕ НЕ РЕКОМЕНДОВАНО к применению в
зоне СВО
Отрицательные стороны:
не реализована возможность подавления в диапазоне рабочих частот 400-720
МГц
Производитель
ООО «Электроком-В»

42.

«Гроза-авто 1,2,3»
изделие постановки помех каналам управления FPV - дрона
Предназначение: для защиты ВВТ от FPV-дронов и квадрокоптеров
коммерческого типа противника путем постановки заградительной помехи
по каналам управления.
Технические характеристики изделия
Сектор излучения по азимуту, град
200-400
400-700
700-1050
2400-2500
5500-5900
360
Сектор излучения по углу места, град
50
Диапазон рабочих частот РП, МГц
Электропитание
Вес, кг
42
Внешний вид изделия
АКБ 12/24 В
35
Положительные стороны:
широкий диапазон рабочих частот
Отрицательные стороны:
большие габариты и вес антенн модулей;
не ударопрочные защитные кожухи;
низкая эффективность подавления в диапазоне рабочих частот 400-700 МГц
Производитель
«Русский беспилотник»

43.

«ПАРС-ФБ»
43
средство противодействия БпЛА
Предназначение: для радиоподавления каналов управления БпЛА FPVтипа.
Внешний вид изделия
Технические характеристики изделия
Сектор излучения по азимуту, град
700-820,
820-960,
1160-1280
360
Сектор излучения по углу места, град
180
Диапазон рабочих частот РП, МГц
Электропитание
Вес, кг
АКБ 12/24 В
5
Положительные стороны:
компактный размер изделия
ИЗДЕЛИЕ НЕ РЕКОМЕНДОВАНО к применению в
зоне СВО
Отрицательные стороны:
не соответствует заявленным ТТХ
Производитель
ООО «Локационная мастерская»

44.

«Тритон»
44
изделие защиты от БпЛА
Предназначение: для использования в целях блокировки (подавления)
радиосигналов каналов управления БпЛА
Внешний вид изделия
Технические характеристики изделия
Сектор излучения по азимуту, град
ЛГШ-607 - 720-860,
ЛГШ-689М - 860-930,
ЛГШ-610 - 928-1050
360
Сектор излучения по углу места, град
180
Диапазон рабочих частот РП, МГц
Электропитание
Вес, кг
АКБ 12/24 В
50
Положительные стороны:
компактные размеры изделия;
наличие пульта управления
наличие ударопрочных защитных корпусов
Отрицательные стороны:
не реализована возможность радиоподавления в диапазоне 400-719 МГц
Производитель
ООО «Лаборатория ППШ»
