Разработка приложения для тестирования модулей на пробой изоляции в ООО «Вольтбрикс»

1.

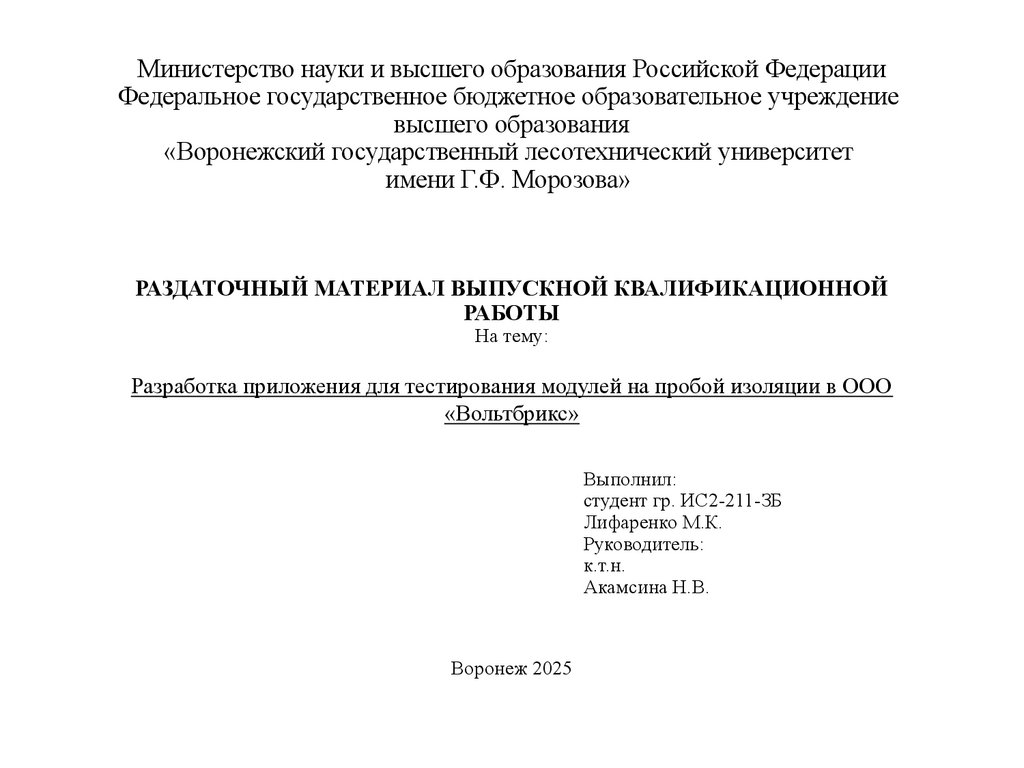

Министерство науки и высшего образования Российской Федерации
Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Воронежский государственный лесотехнический университет
имени Г.Ф. Морозова»
РАЗДАТОЧНЫЙ МАТЕРИАЛ ВЫПУСКНОЙ КВАЛИФИКАЦИОННОЙ
РАБОТЫ
На тему:
Разработка приложения для тестирования модулей на пробой изоляции в ООО
«Вольтбрикс»
Выполнил:
студент гр. ИС2-211-ЗБ
Лифаренко М.К.
Руководитель:
к.т.н.
Акамсина Н.В.
Воронеж 2025

2.

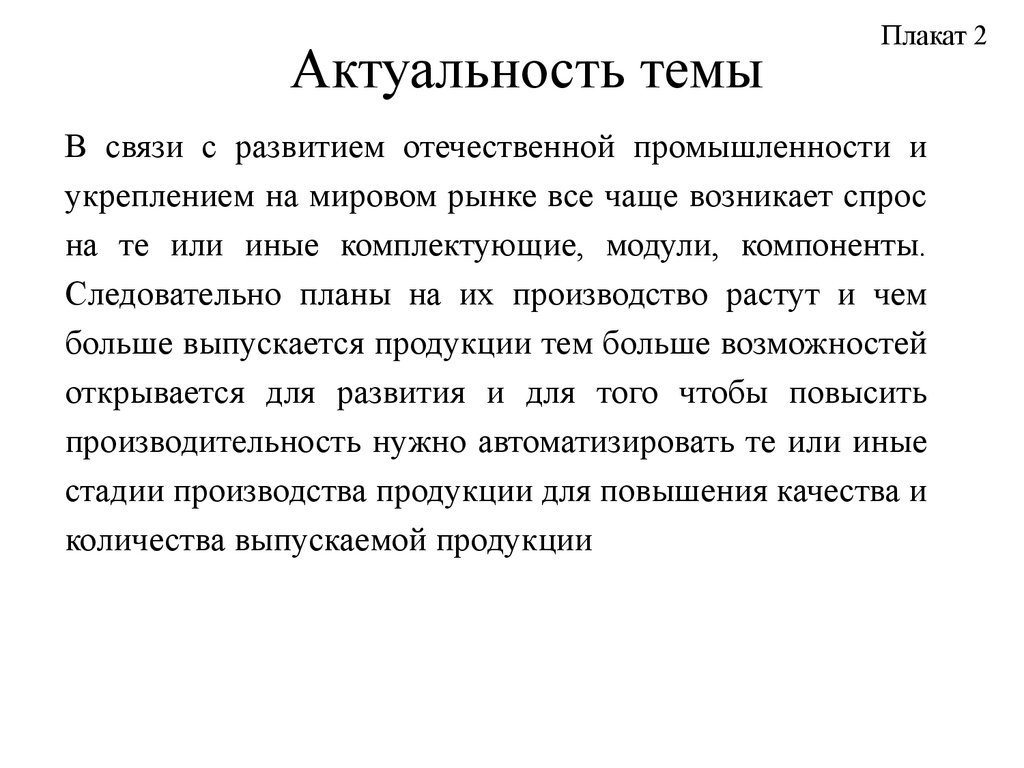

Актуальность темы
Плакат 2
В связи с развитием отечественной промышленности и
укреплением на мировом рынке все чаще возникает спрос
на те или иные комплектующие, модули, компоненты.
Следовательно планы на их производство растут и чем
больше выпускается продукции тем больше возможностей
открывается для развития и для того чтобы повысить
производительность нужно автоматизировать те или иные
стадии производства продукции для повышения качества и
количества выпускаемой продукции

3.

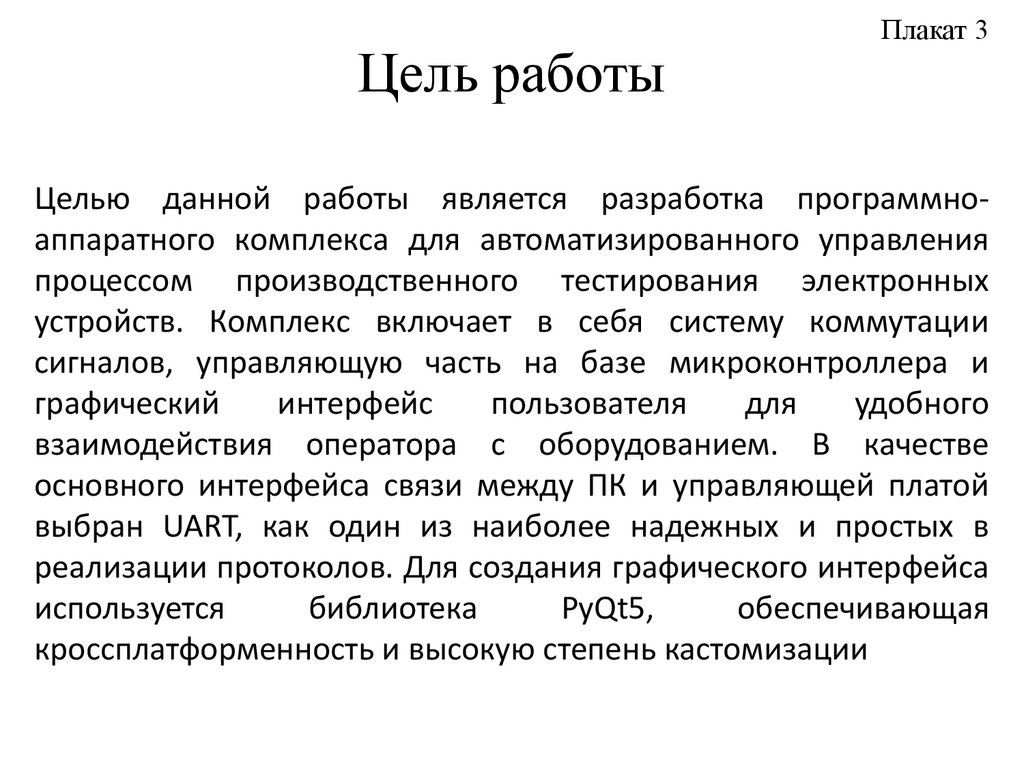

Цель работы
Плакат 3
Целью данной работы является разработка программноаппаратного комплекса для автоматизированного управления
процессом производственного тестирования электронных
устройств. Комплекс включает в себя систему коммутации
сигналов, управляющую часть на базе микроконтроллера и
графический
интерфейс
пользователя
для
удобного
взаимодействия оператора с оборудованием. В качестве
основного интерфейса связи между ПК и управляющей платой
выбран UART, как один из наиболее надежных и простых в
реализации протоколов. Для создания графического интерфейса
используется
библиотека
PyQt5,
обеспечивающая
кроссплатформенность и высокую степень кастомизации

4.

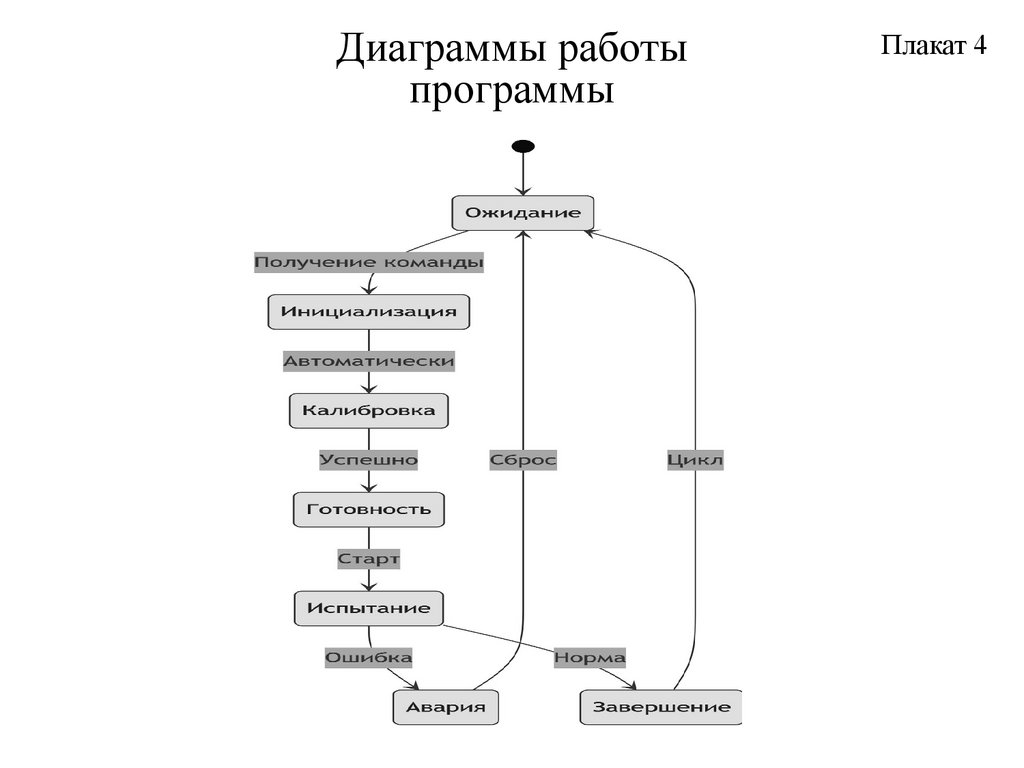

Диаграммы работы
программы
Плакат 4

5.

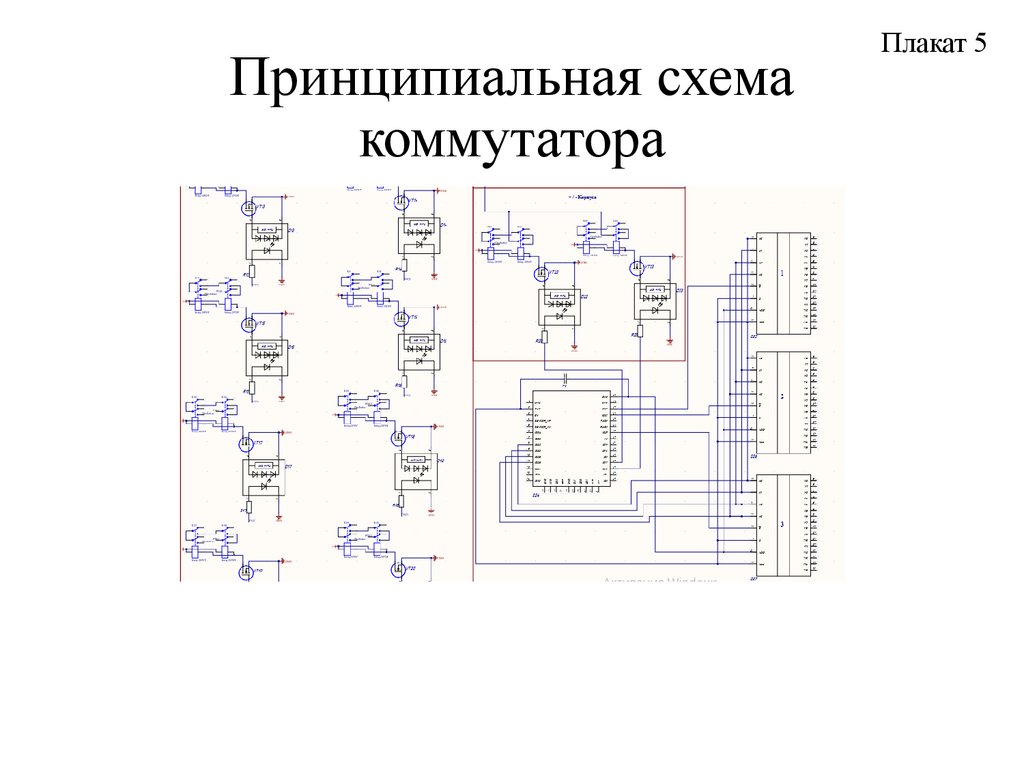

Принципиальная схема
коммутатора
Плакат 5

6.

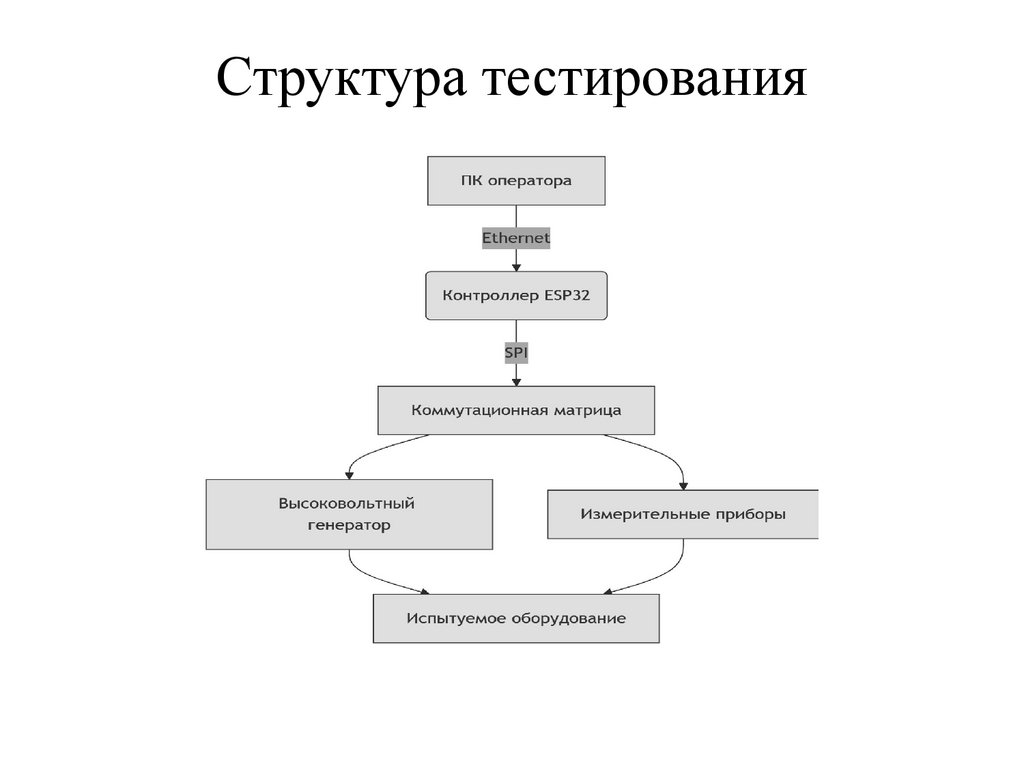

Структура тестирования

7.

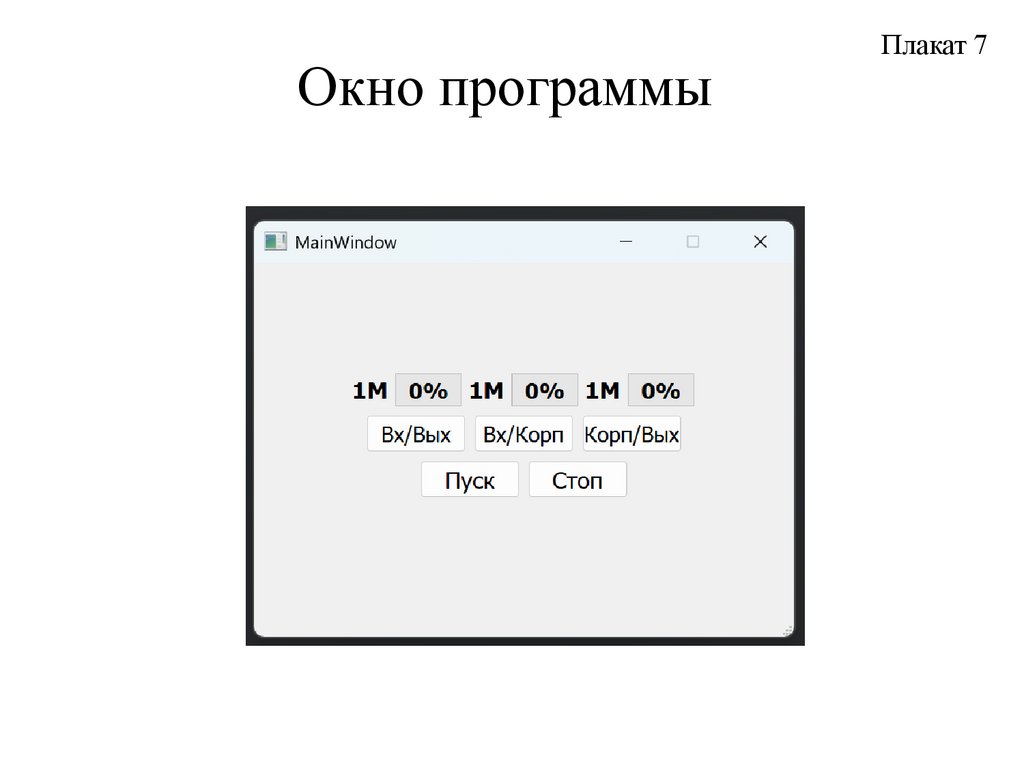

Окно программы
Плакат 7

8.

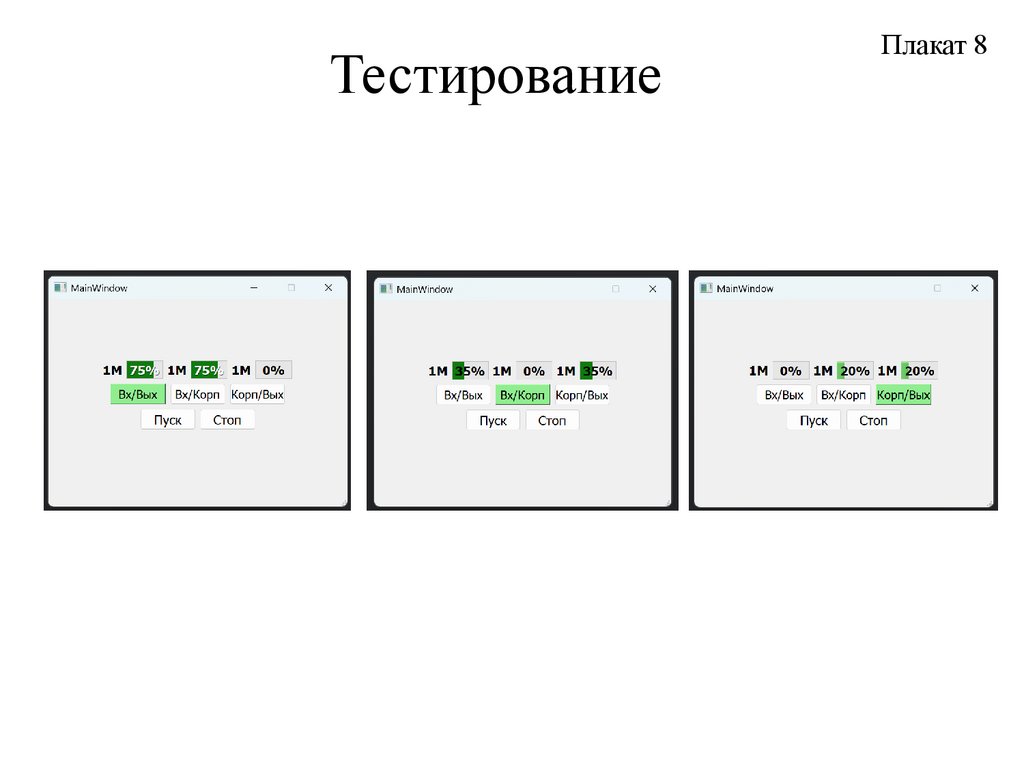

Тестирование
Плакат 8

9.

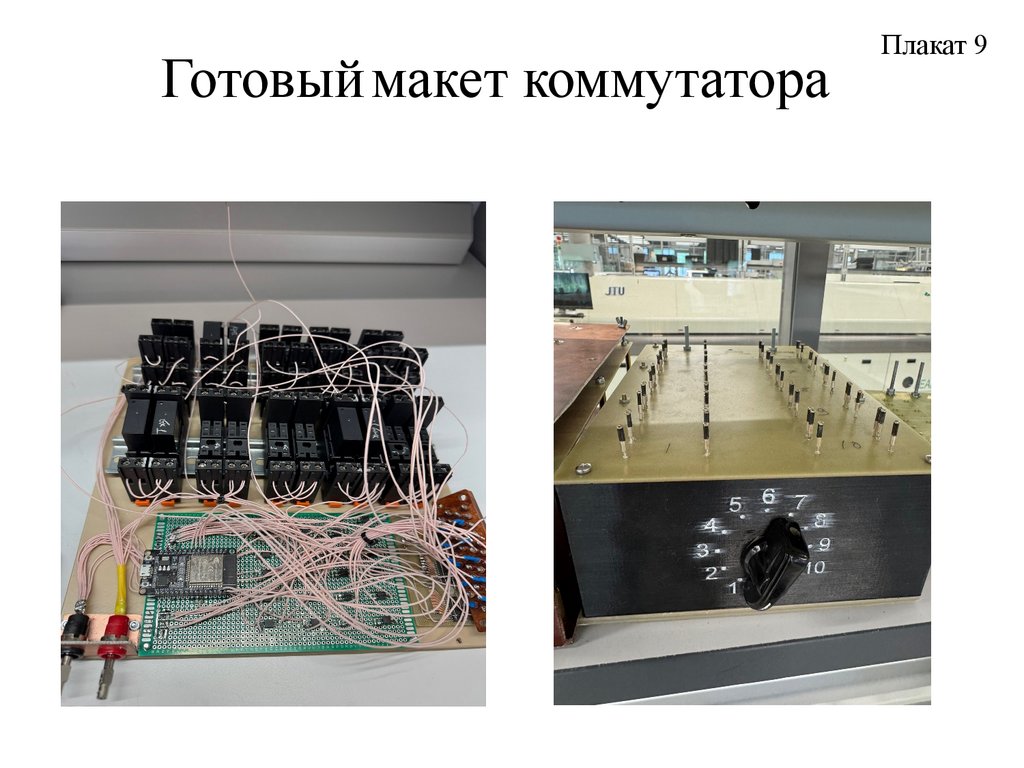

Готовый макет коммутатора
Плакат 9

10.

Плакат 10

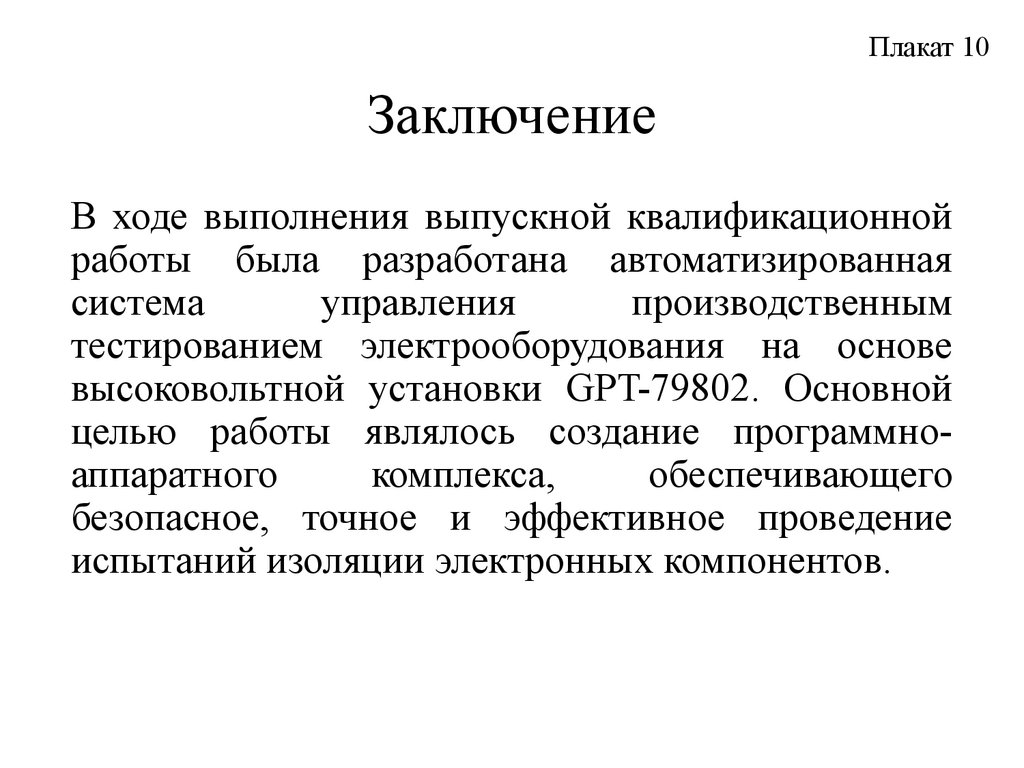

Заключение
В ходе выполнения выпускной квалификационной
работы была разработана автоматизированная
система
управления
производственным
тестированием электрооборудования на основе
высоковольтной установки GPT-79802. Основной
целью работы являлось создание программноаппаратного
комплекса,
обеспечивающего
безопасное, точное и эффективное проведение
испытаний изоляции электронных компонентов.

11.

Спасибо за внимание!
