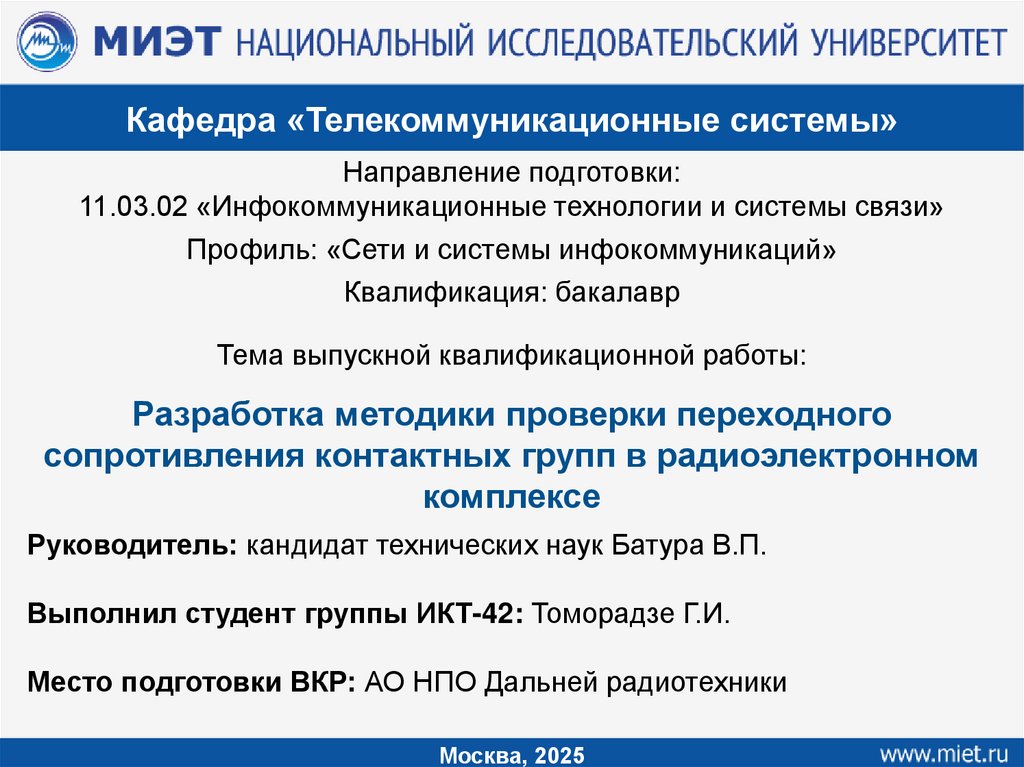

Разработка методики проверки переходного сопротивления контактных групп в радиоэлектронном комплексе

1.

Кафедра «Телекоммуникационные
системы»
Факультет
МПиТК Кафедра
«
Направление подготовки:
11.03.02 «Инфокоммуникационные технологии и системы связи»
Профиль: «Сети и системы инфокоммуникаций»
Квалификация: бакалавр
Тема выпускной квалификационной работы:
Разработка методики проверки переходного
сопротивления контактных групп в радиоэлектронном
комплексе
Руководитель: кандидат технических наук Батура В.П.
Выполнил студент группы ИКТ-42: Томорадзе Г.И.
Место подготовки ВКР: АО НПО Дальней радиотехники
Москва, 2025

2.

Факультет МПиТК Кафедра «

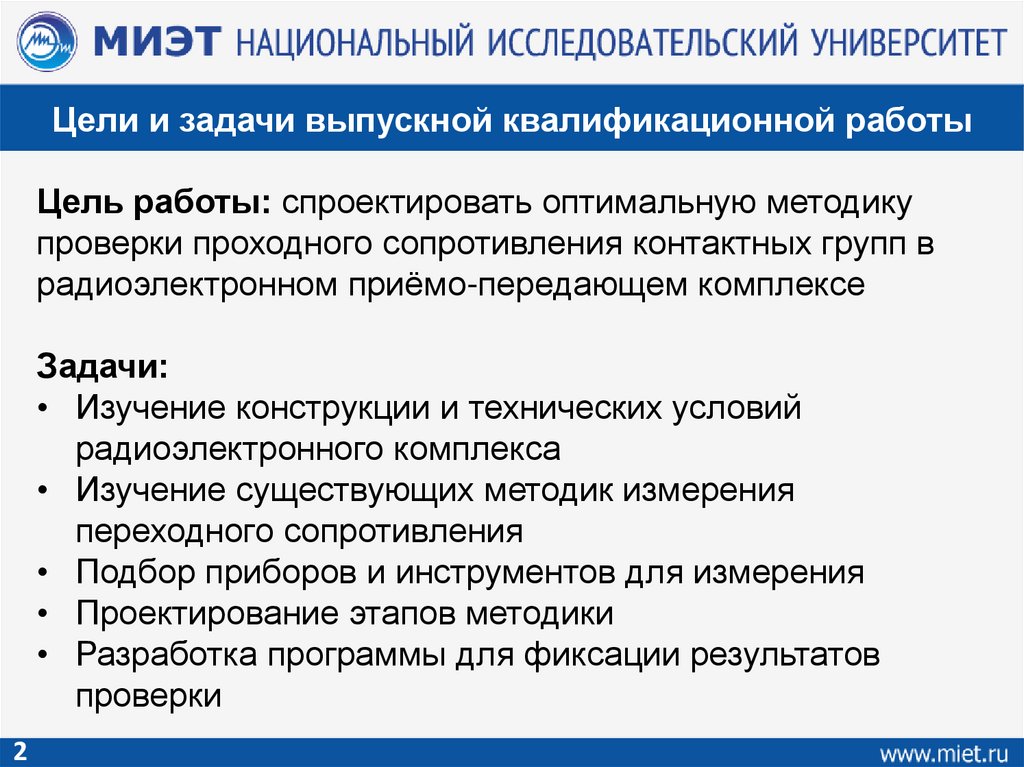

Цели и задачи выпускной квалификационной работы
Цель работы: спроектировать оптимальную методику
проверки проходного сопротивления контактных групп в
радиоэлектронном приёмо-передающем комплексе
Задачи:
• Изучение конструкции и технических условий
радиоэлектронного комплекса
• Изучение существующих методик измерения
переходного сопротивления
• Подбор приборов и инструментов для измерения
• Проектирование этапов методики
• Разработка программы для фиксации результатов
проверки
2

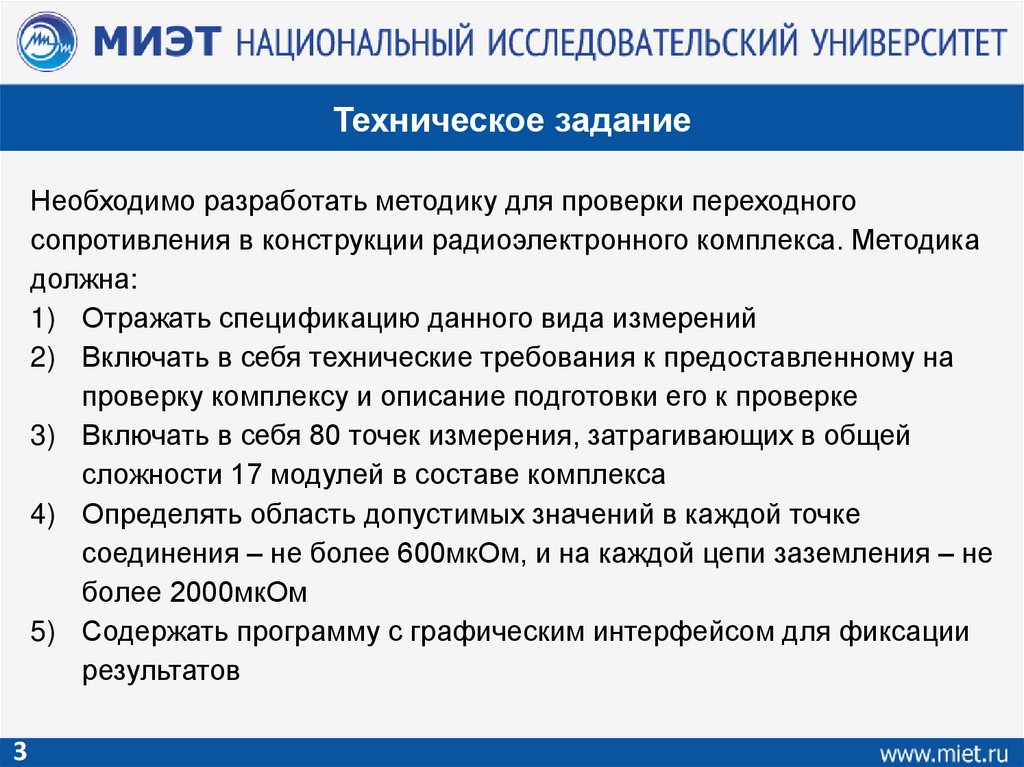

3.

Техническое
задание
Факультет
МПиТК
Кафедра «
Необходимо разработать методику для проверки переходного
сопротивления в конструкции радиоэлектронного комплекса. Методика
должна:
1) Отражать спецификацию данного вида измерений
2) Включать в себя технические требования к предоставленному на
проверку комплексу и описание подготовки его к проверке
3) Включать в себя 80 точек измерения, затрагивающих в общей
сложности 17 модулей в составе комплекса
4) Определять область допустимых значений в каждой точке
соединения – не более 600мкОм, и на каждой цепи заземления – не
более 2000мкОм
5) Содержать программу с графическим интерфейсом для фиксации
результатов
3

4.

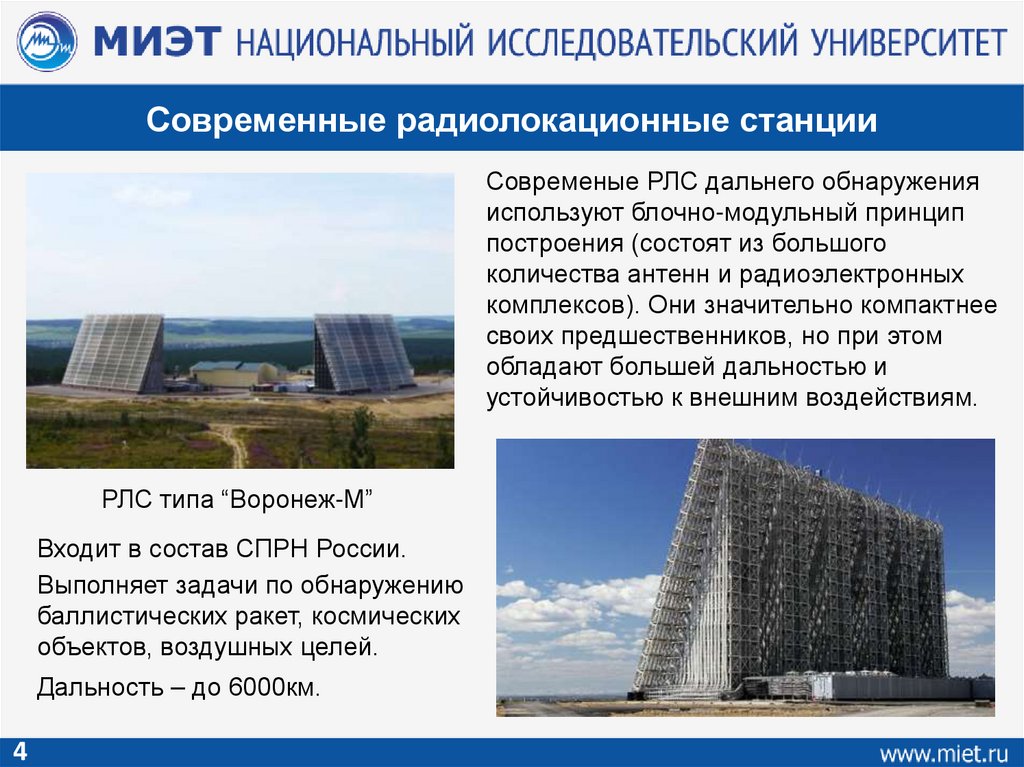

Современные радиолокационные
станции«
Факультет
МПиТК Кафедра
Современые РЛС дальнего обнаружения
используют блочно-модульный принцип
построения (состоят из большого
количества антенн и радиоэлектронных
комплексов). Они значительно компактнее
своих предшественников, но при этом
обладают большей дальностью и
устойчивостью к внешним воздействиям.
РЛС типа “Воронеж-М”
Входит в состав СПРН России.
Выполняет задачи по обнаружению
баллистических ракет, космических
объектов, воздушных целей.
Дальность – до 6000км.
4

5.

Радиоэлектронный
Факультет
МПиТК комплекс
Кафедра «
РЭК входит в состав РЛС и состоит из следующих блоков:
Название блока
Функции
Кол-во
Аналоговый приёмо-передатчик
Приём аналогового сигнала,
фильтрация, усиление
8
Цифровой приёмо-передатчик
Аналого-цифровое преобразование,
передача цифрового сигнала
4
Блок управления и
синхронизации
Приём информации управления и
передача абонентам, сбор
информации от абонентов
1
Коммутатор
Коммутация сигналов в секции
приемо-передающих блоков
2
Щит распределительный
Коммутация и защита цепей
электропитания
2
Обнаружение очага возгорания и
запуск средств пожаротушения
1
Система аварийного
пожаротушения
5

6.

Радиоэлектронный
Факультет
МПиТК комплекс
Кафедра «
Внешний вид РЭК спереди и сзади
Схема РЭК (вид сверху)
6
ПШЦ – правый шкаф цифровой
ЛШЦ – левый шкаф цифровой
ПША – правый шкаф аналоговый
ЛША – левый шкаф аналоговый
ЩР – щиты распределения
САПТ – система аварийного пожаротушения

7.

Факультет МПиТК Кафедра «

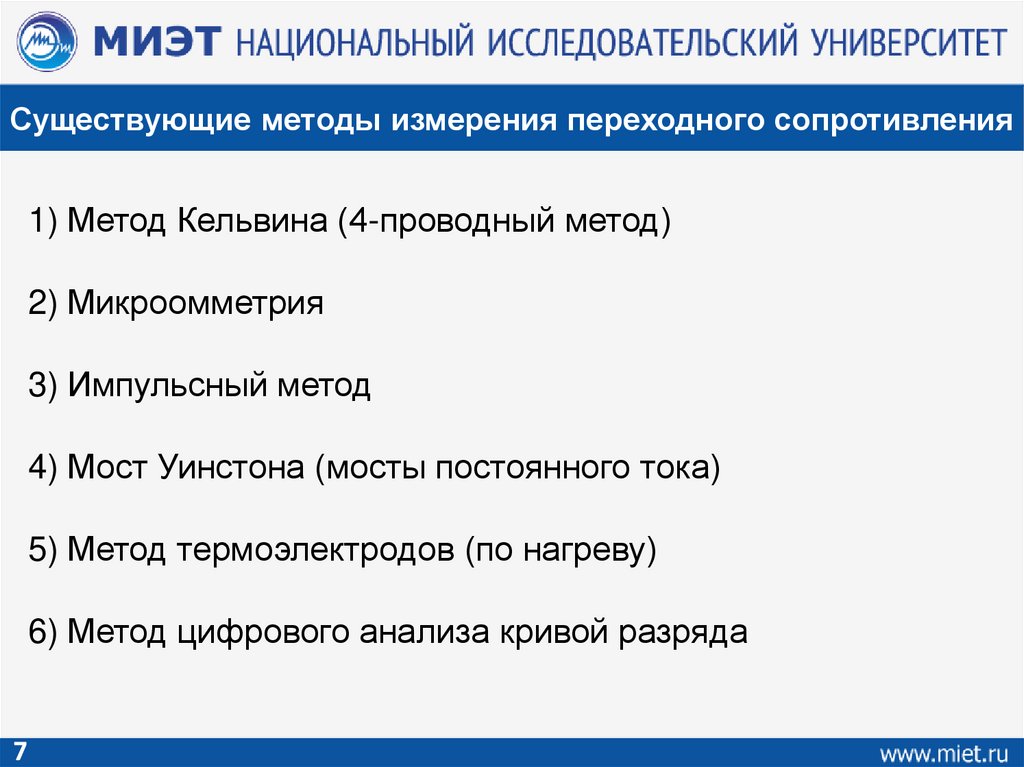

Существующие методы измерения переходного сопротивления
1) Метод Кельвина (4-проводный метод)
2) Микроомметрия
3) Импульсный метод
4) Мост Уинстона (мосты постоянного тока)
5) Метод термоэлектродов (по нагреву)
6) Метод цифрового анализа кривой разряда
7

8.

Факультет МПиТК Кафедра «

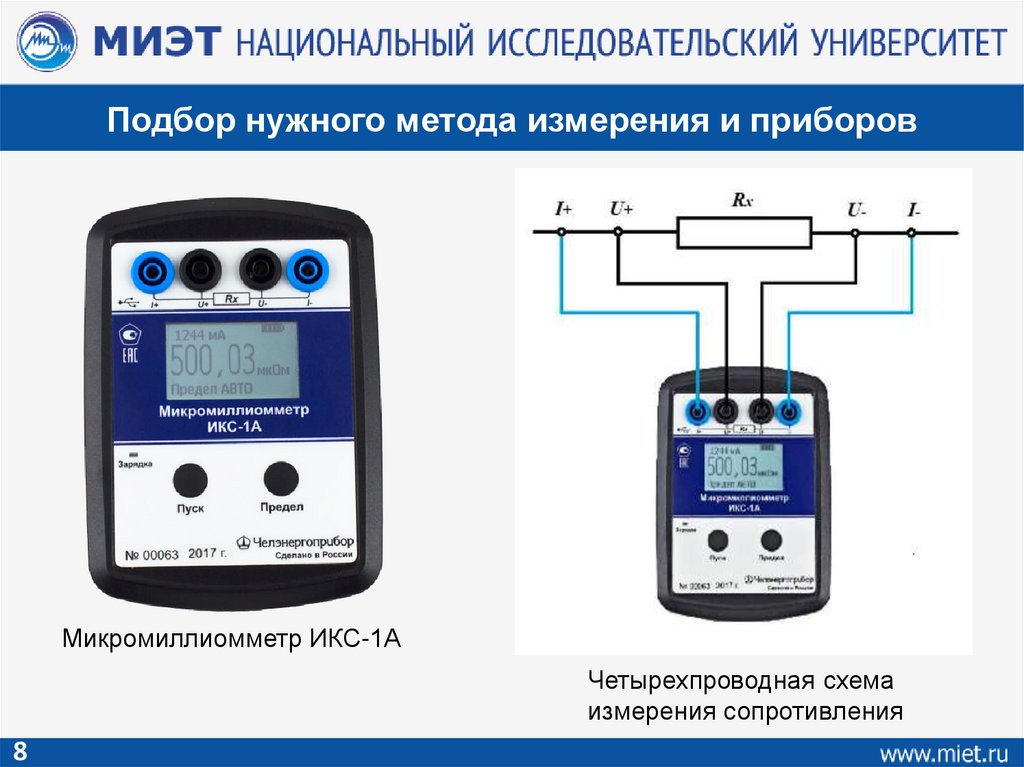

Подбор нужного метода измерения и приборов
Микромиллиомметр ИКС-1А
Четырехпроводная схема
измерения сопротивления
8

9.

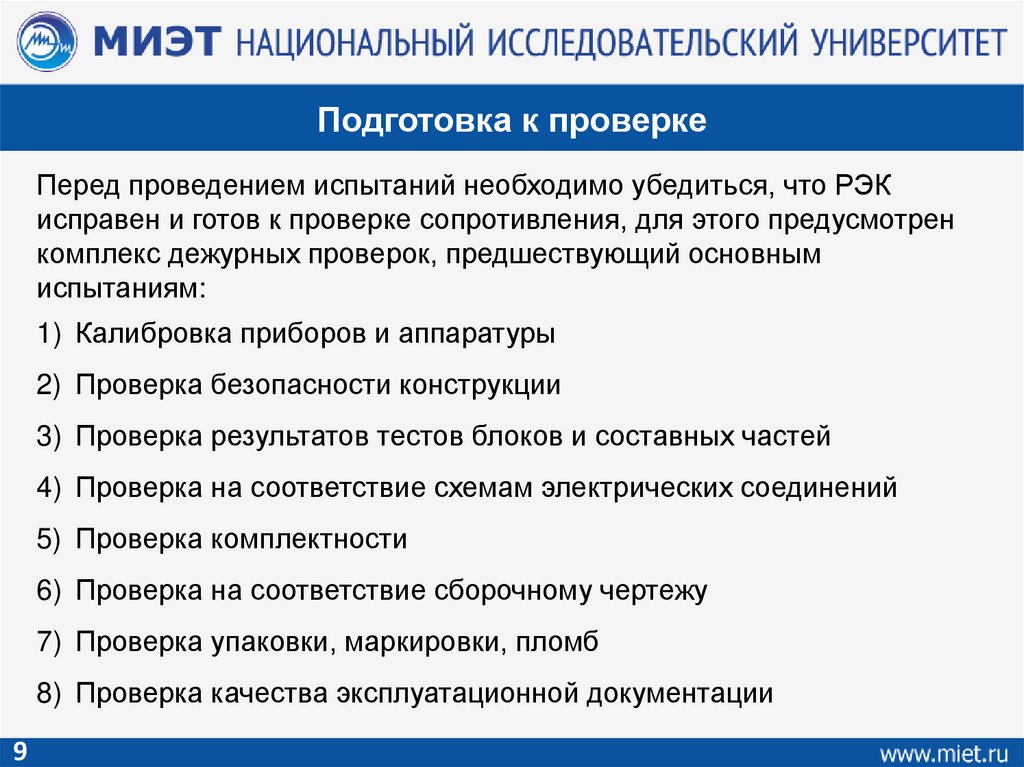

Подготовка
к проверке
Факультет
МПиТК
Кафедра «
Перед проведением испытаний необходимо убедиться, что РЭК
исправен и готов к проверке сопротивления, для этого предусмотрен
комплекс дежурных проверок, предшествующий основным
испытаниям:
1) Калибровка приборов и аппаратуры
2) Проверка безопасности конструкции
3) Проверка результатов тестов блоков и составных частей
4) Проверка на соответствие схемам электрических соединений
5) Проверка комплектности
6) Проверка на соответствие сборочному чертежу
7) Проверка упаковки, маркировки, пломб
8) Проверка качества эксплуатационной документации
9

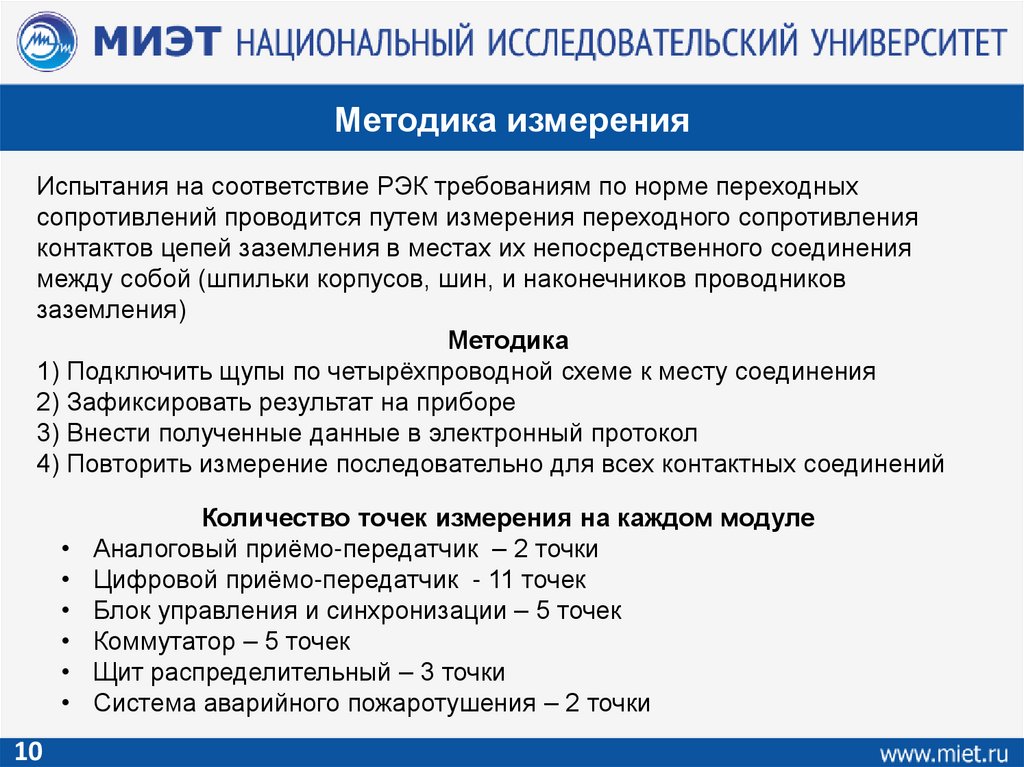

10.

Методика
измерения
Факультет
МПиТК
Кафедра «
Испытания на соответствие РЭК требованиям по норме переходных
сопротивлений проводится путем измерения переходного сопротивления
контактов цепей заземления в местах их непосредственного соединения
между собой (шпильки корпусов, шин, и наконечников проводников
заземления)
Методика
1) Подключить щупы по четырёхпроводной схеме к месту соединения
2) Зафиксировать результат на приборе
3) Внести полученные данные в электронный протокол
4) Повторить измерение последовательно для всех контактных соединений
10
Количество точек измерения на каждом модуле
Аналоговый приёмо-передатчик – 2 точки
Цифровой приёмо-передатчик - 11 точек
Блок управления и синхронизации – 5 точек
Коммутатор – 5 точек
Щит распределительный – 3 точки
Система аварийного пожаротушения – 2 точки

11.

Факультет МПиТК Кафедра «
Разработка программы для фиксации результатов
Для оптимизации проверки было принято решение о разработке
программы с графическим интерфейсом для удобной регистрации
результатов и быстрой проверки данных.
• Приложение содержит несколько вкладок, каждая соответствует
определенному модулю
• На каждой вкладке располагаются поля для ввода и поле суммы
сопротивлений в цепи
• Предусмотрены предупреждения в случае если введенное
значение, либо сумма значений в цепи превышает допустимое
• Предусмотрен экспорт данных в табличном формате (.csv)
• Язык программы – С++
11

12.

Факультет МПиТК Кафедра «
Разработка программы для фиксации результатов
Часть кода основной программы на С++
Цифровой инструмент – Microsoft Visual Studio
12

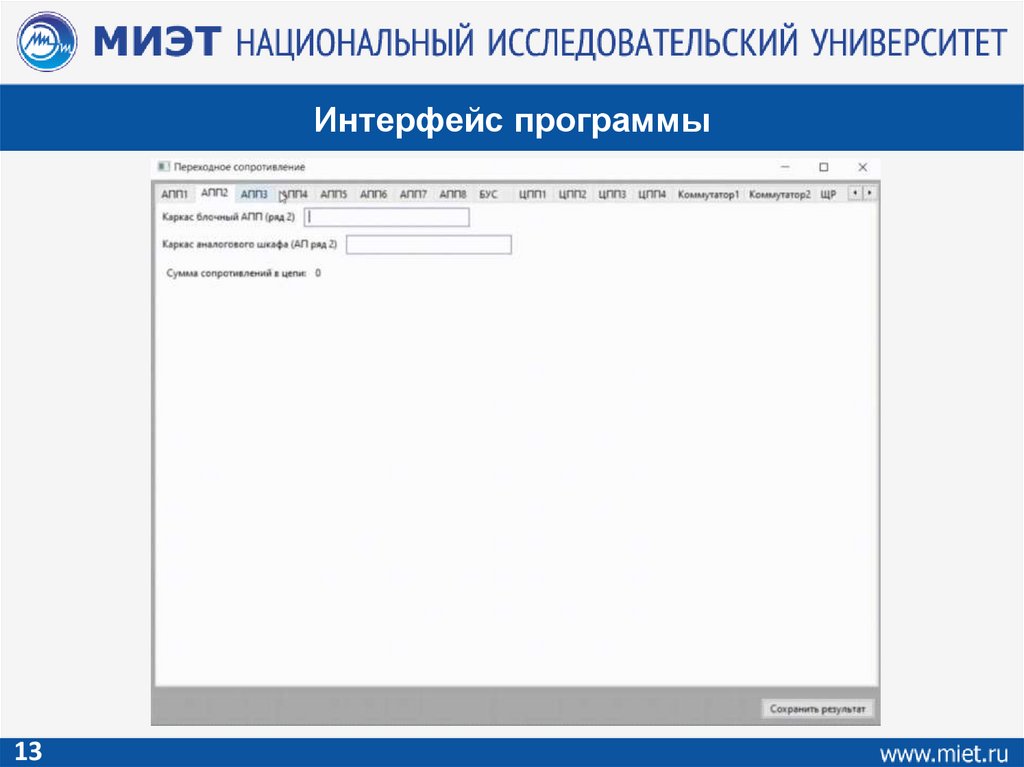

13.

Интерфейс
программы
Факультет
МПиТК
Кафедра «
13

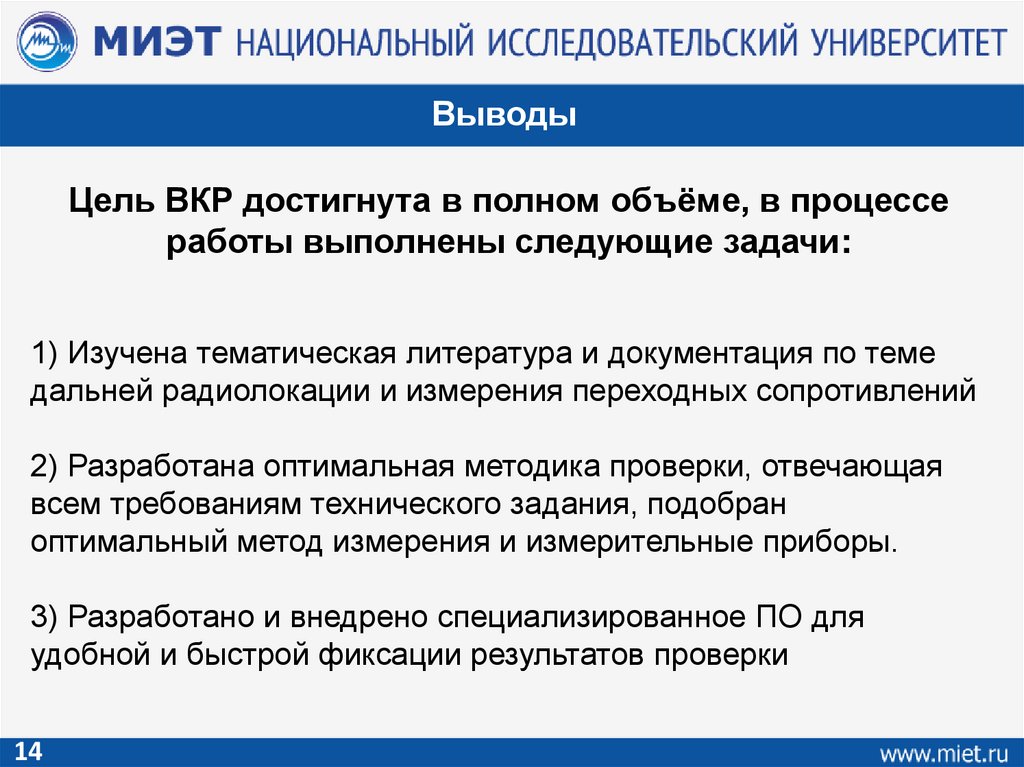

14. Выводы

Цель ВКР достигнута в полном объёме, в процессе
работы выполнены следующие задачи:
1) Изучена тематическая литература и документация по теме
дальней радиолокации и измерения переходных сопротивлений
2) Разработана оптимальная методика проверки, отвечающая
всем требованиям технического задания, подобран
оптимальный метод измерения и измерительные приборы.
3) Разработано и внедрено специализированное ПО для
удобной и быстрой фиксации результатов проверки
14

15.

Спасибо за внимание!
15
