1. Трансформатор

ТРАНСФОРМАТОР
Коваленко
Егор
Субханкулова
Камилла

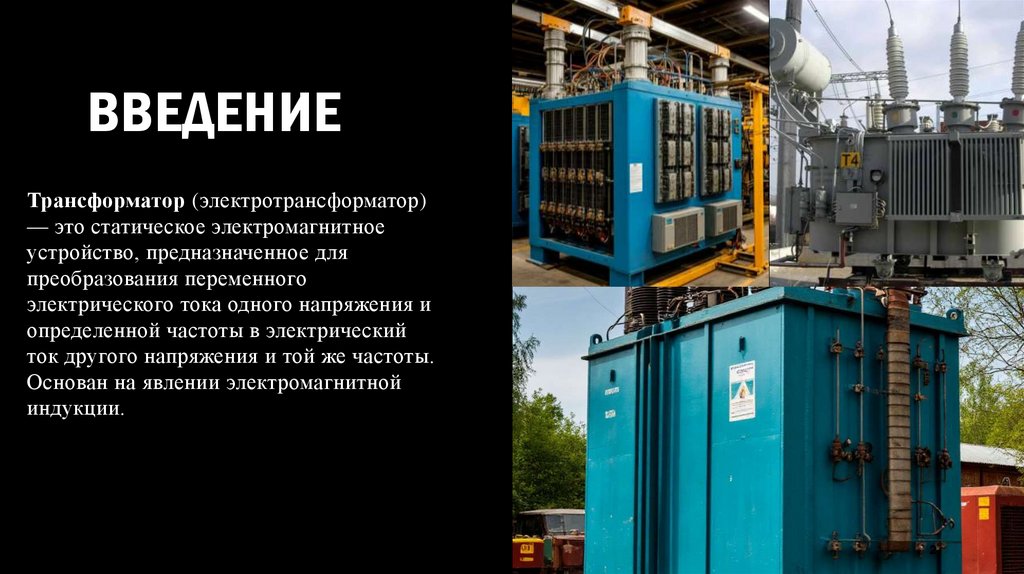

2. введение

ВВЕДЕНИЕ
Трансформатор (электротрансформатор)
— это статическое электромагнитное
устройство, предназначенное для
преобразования переменного
электрического тока одного напряжения и
определенной частоты в электрический
ток другого напряжения и той же частоты.
Основан на явлении электромагнитной
индукции.
2

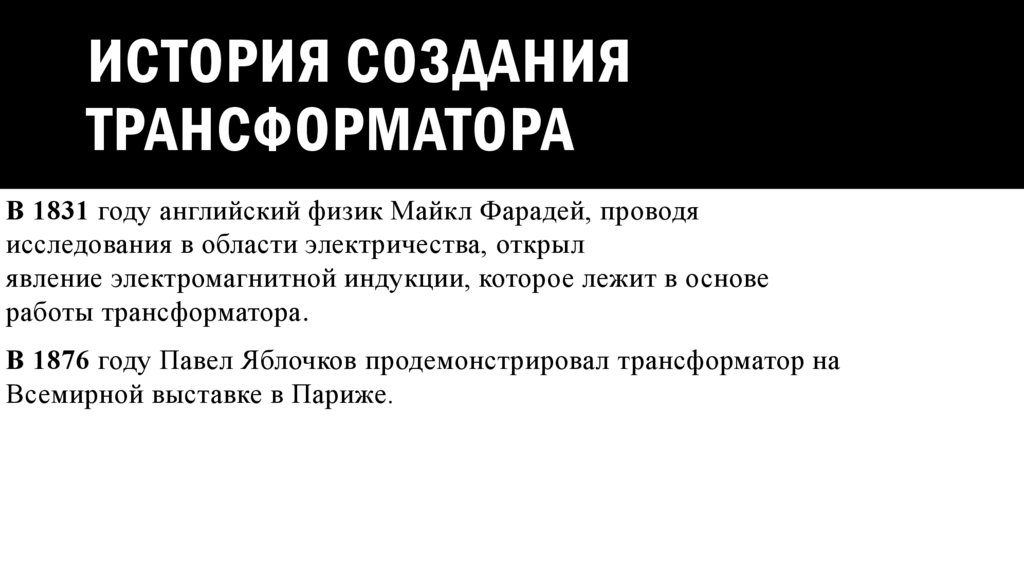

3. История создания трансформатора

ИСТОРИЯ СОЗДАНИЯ
ТРАНСФОРМАТОРА
В 1831 году английский физик Майкл Фарадей, проводя
исследования в области электричества, открыл
явление электромагнитной индукции, которое лежит в основе
работы трансформатора.
В 1876 году Павел Яблочков продемонстрировал трансформатор на
Всемирной выставке в Париже.

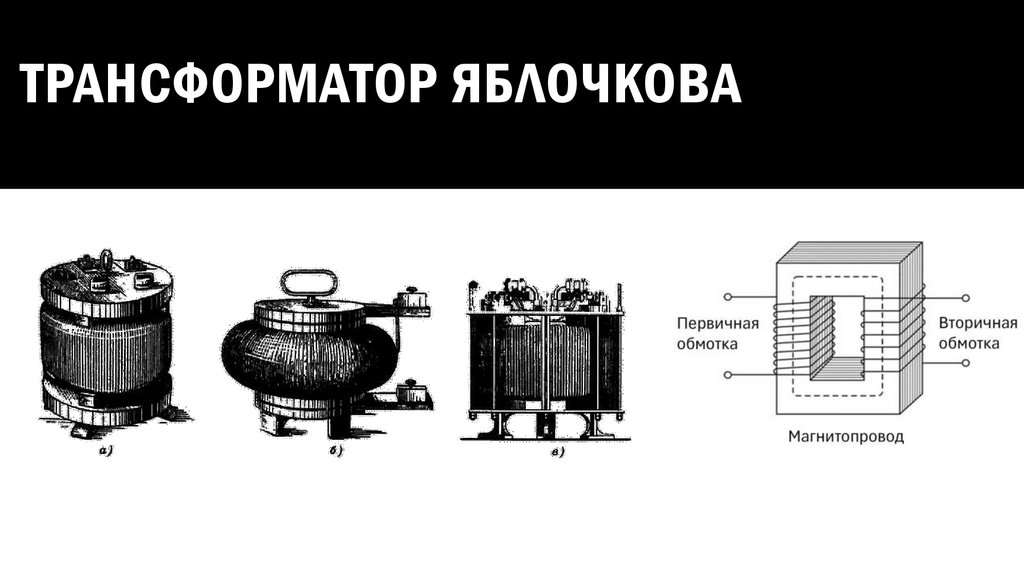

4. Трансформатор Яблочкова

ТРАНСФОРМАТОР ЯБЛОЧКОВА

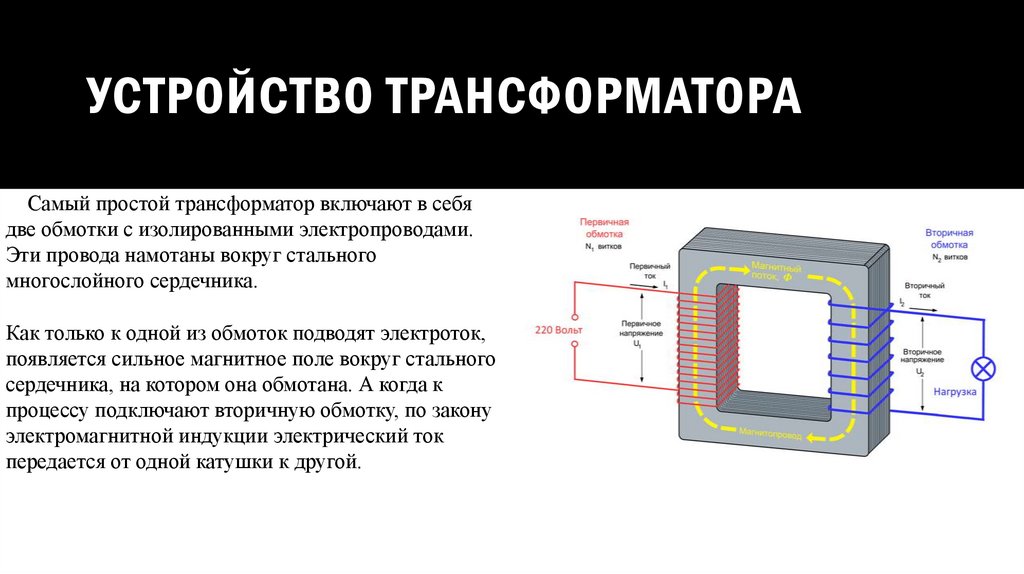

5. Устройство трансформатора

УСТРОЙСТВО ТРАНСФОРМАТОРА
Самый простой трансформатор включают в себя
две обмотки с изолированными электропроводами.
Эти провода намотаны вокруг стального
многослойного сердечника.
Как только к одной из обмоток подводят электроток,
появляется сильное магнитное поле вокруг стального
сердечника, на котором она обмотана. А когда к
процессу подключают вторичную обмотку, по закону
электромагнитной индукции электрический ток
передается от одной катушки к другой.

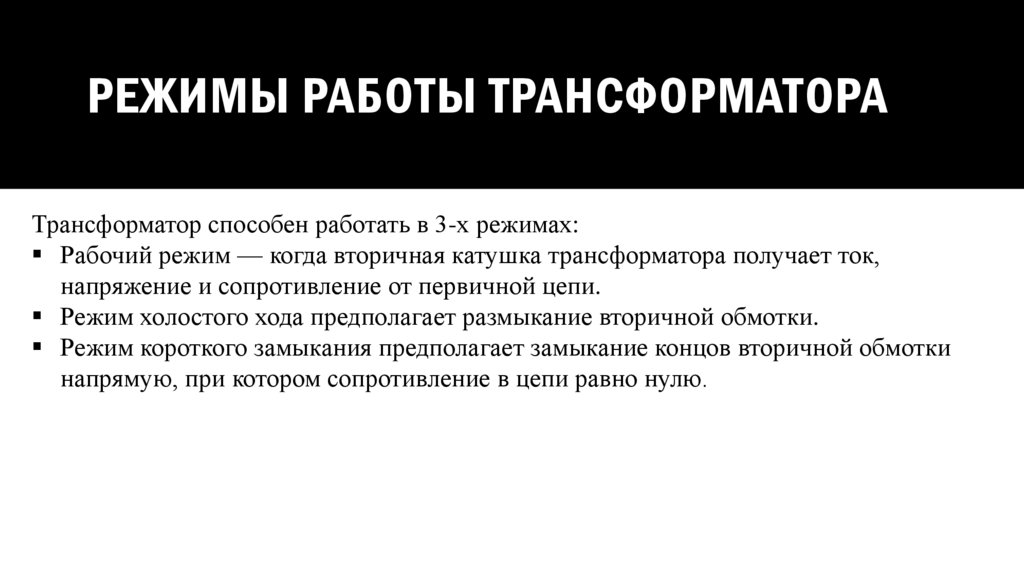

6. Режимы работы трансформатора

РЕЖИМЫ РАБОТЫ ТРАНСФОРМАТОРА
Трансформатор способен работать в 3-х режимах:
Рабочий режим — когда вторичная катушка трансформатора получает ток,
напряжение и сопротивление от первичной цепи.
Режим холостого хода предполагает размыкание вторичной обмотки.
Режим короткого замыкания предполагает замыкание концов вторичной обмотки
напрямую, при котором сопротивление в цепи равно нулю.

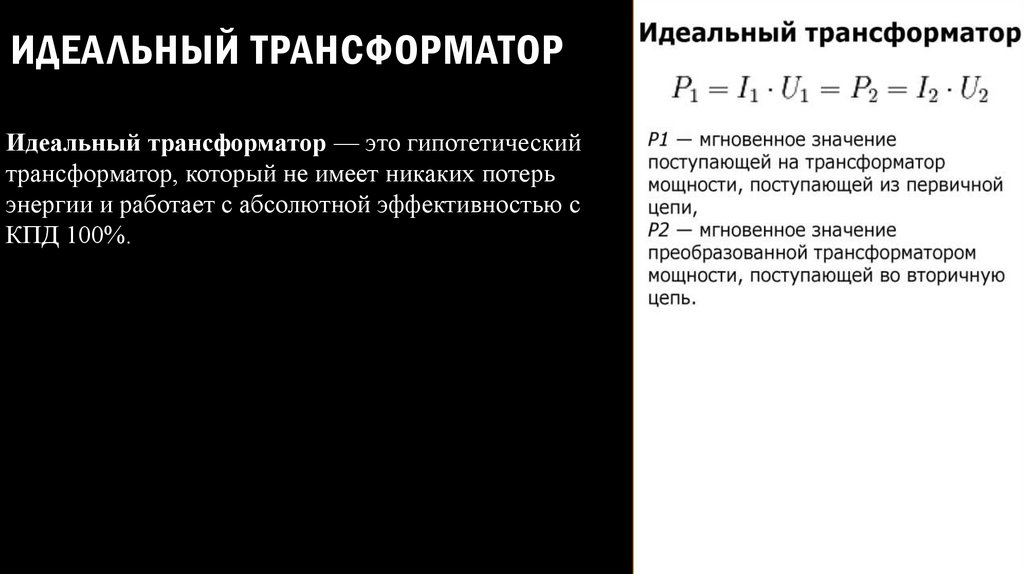

7. Идеальный трансформатор

ИДЕАЛЬНЫЙ ТРАНСФОРМАТОР
Идеальный трансформатор — это гипотетический
трансформатор, который не имеет никаких потерь
энергии и работает с абсолютной эффективностью с
КПД 100%.

8.

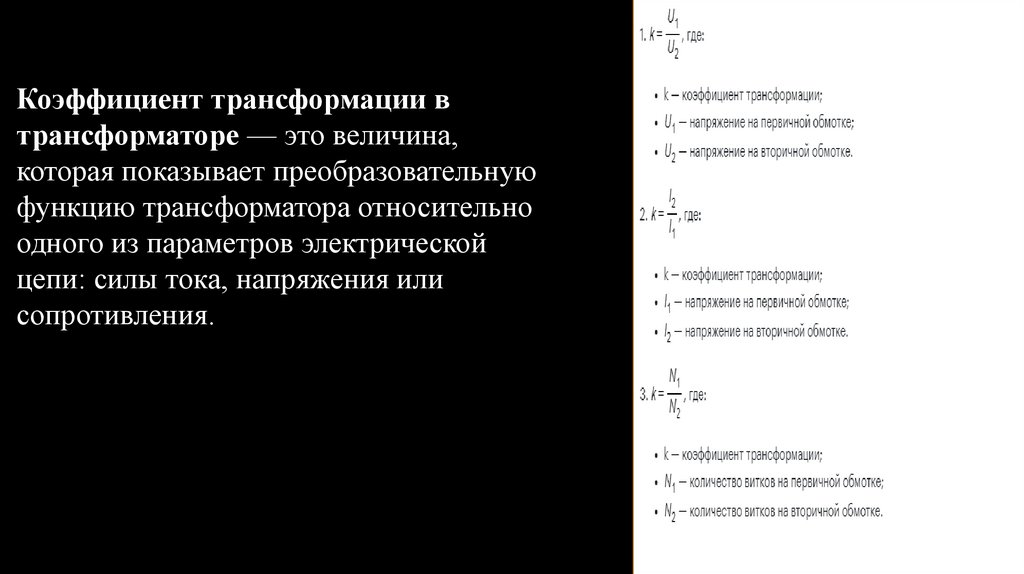

Коэффициент трансформации в
трансформаторе — это величина,
которая показывает преобразовательную
функцию трансформатора относительно
одного из параметров электрической
цепи: силы тока, напряжения или
сопротивления.

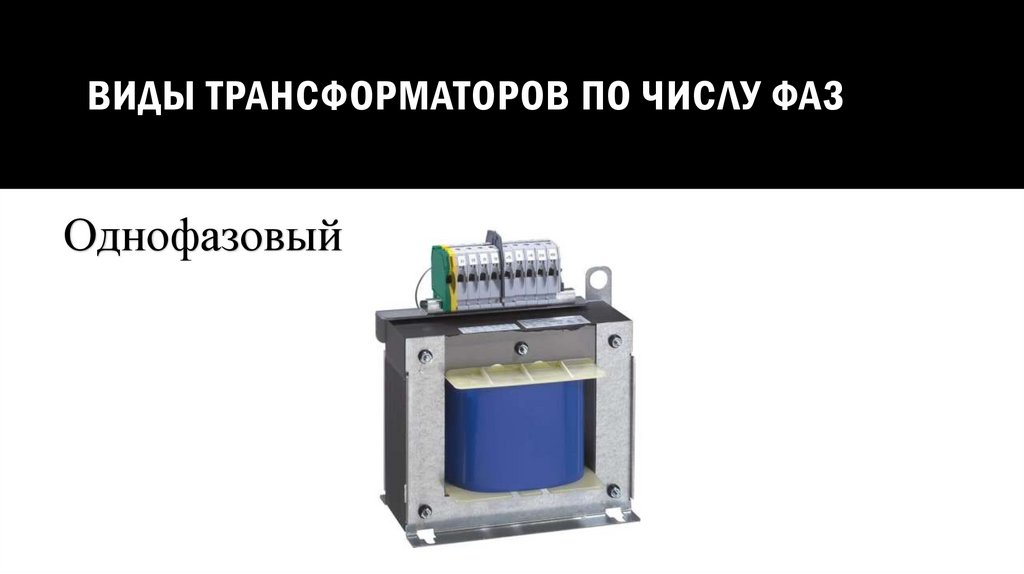

9. Виды трансформаторов по числу фаз

ВИДЫ ТРАНСФОРМАТОРОВ ПО ЧИСЛУ ФАЗ
Однофазовый

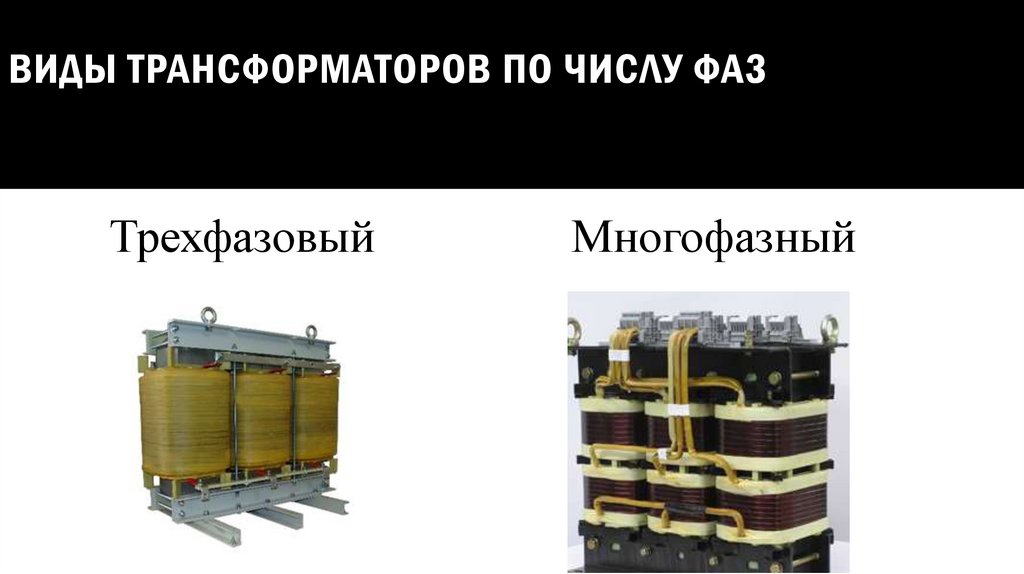

10. Виды трансформаторов по числу фаз

ВИДЫ ТРАНСФОРМАТОРОВ ПО ЧИСЛУ ФАЗ
Трехфазовый
Многофазный

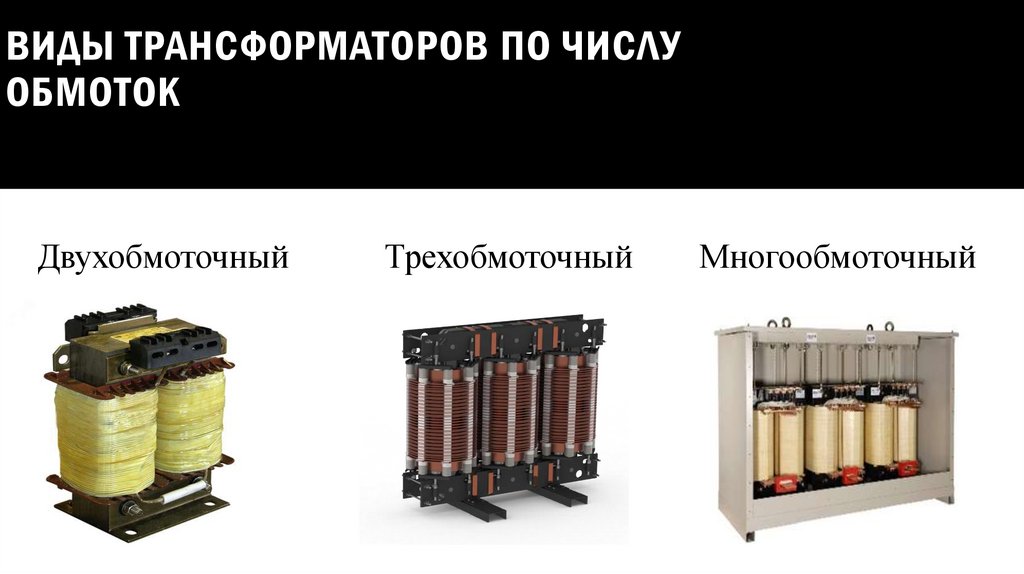

11. Виды трансформаторов по числу обмоток

ВИДЫ ТРАНСФОРМАТОРОВ ПО ЧИСЛУ
ОБМОТОК
Двухобмоточный
Трехобмоточный
Многообмоточный

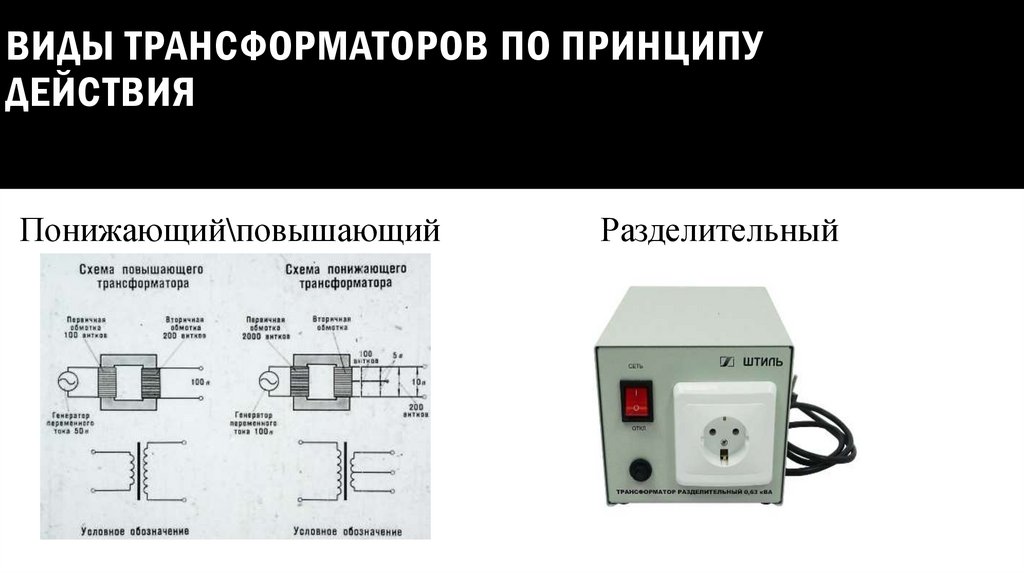

12. Виды трансформаторов по принципу действия

ВИДЫ ТРАНСФОРМАТОРОВ ПО ПРИНЦИПУ
ДЕЙСТВИЯ
Понижающий\повышающий
Разделительный

13. классификация по назначению

КЛАССИФИКАЦИЯ ПО
НАЗНАЧЕНИЮ

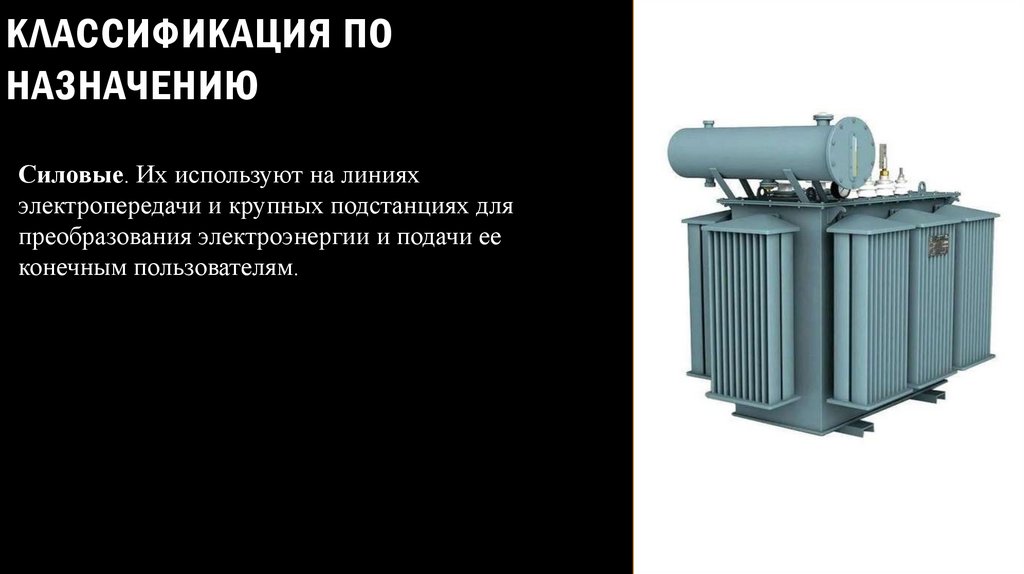

Силовые. Их используют на линиях
электропередачи и крупных подстанциях для
преобразования электроэнергии и подачи ее
конечным пользователям.

14. классификация по назначению

КЛАССИФИКАЦИЯ ПО
НАЗНАЧЕНИЮ

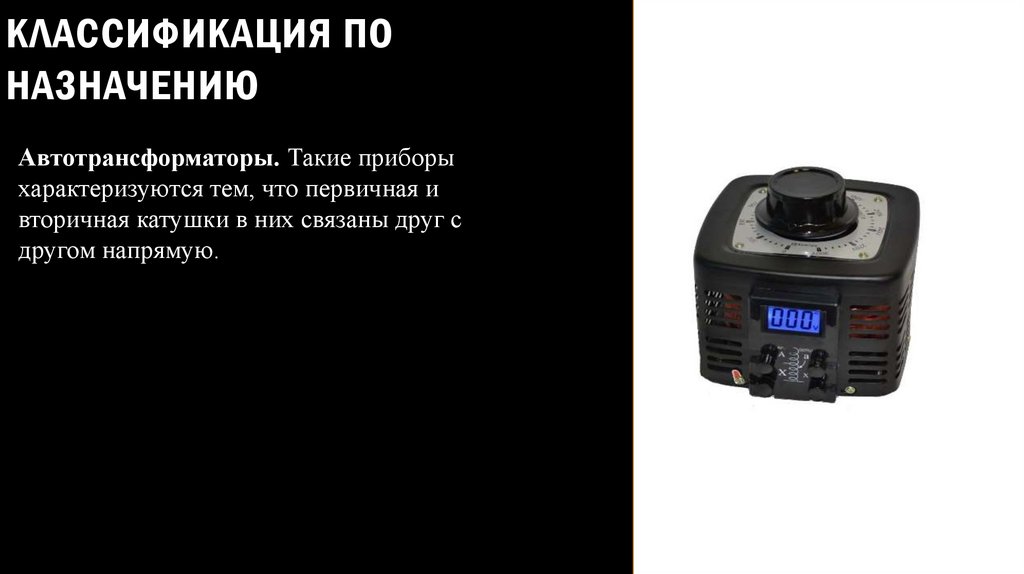

Автотрансформаторы. Такие приборы
характеризуются тем, что первичная и
вторичная катушки в них связаны друг с
другом напрямую.
ОБРАЗЕЦ ТЕКСТА НИЖНЕГО КОЛОНТИТУЛА

15. классификация по назначению

КЛАССИФИКАЦИЯ ПО
НАЗНАЧЕНИЮ

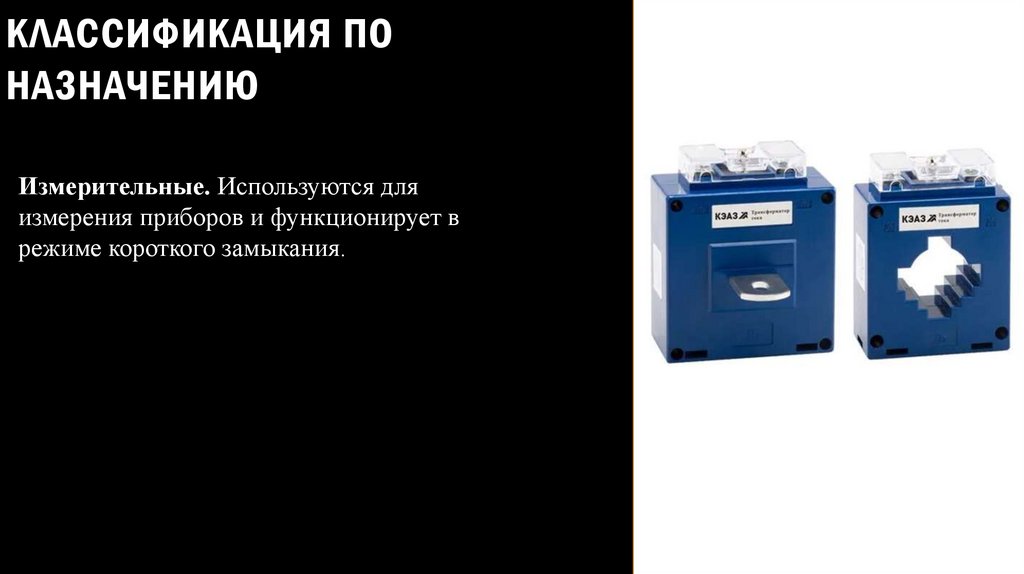

Измерительные. Используются для
измерения приборов и функционирует в
режиме короткого замыкания.
ОБРАЗЕЦ ТЕКСТА НИЖНЕГО КОЛОНТИТУЛА

16. классификация по назначению

КЛАССИФИКАЦИЯ ПО
НАЗНАЧЕНИЮ

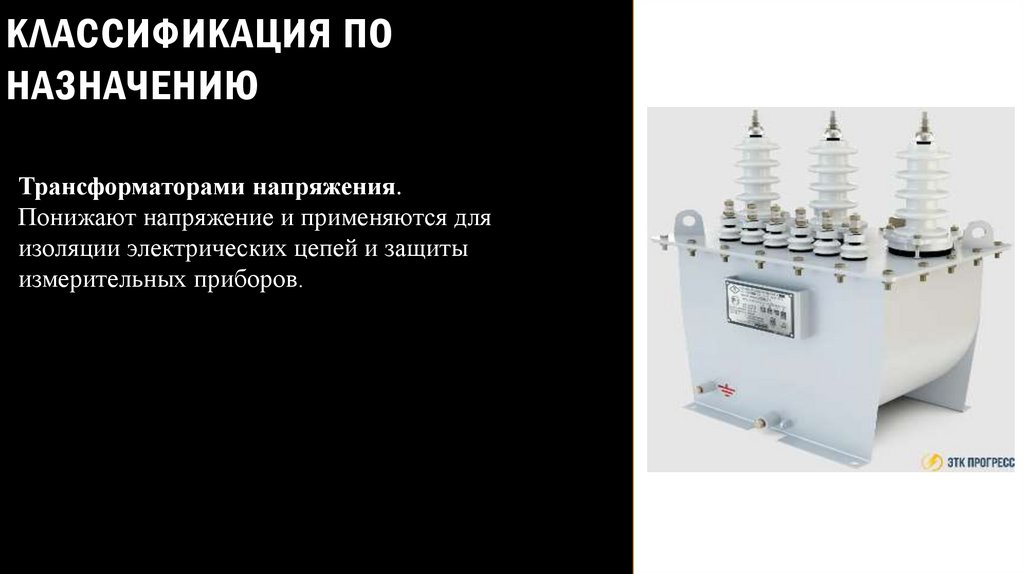

Трансформаторами напряжения.
Понижают напряжение и применяются для
изоляции электрических цепей и защиты
измерительных приборов.
ОБРАЗЕЦ ТЕКСТА НИЖНЕГО КОЛОНТИТУЛА

17. классификация по назначению

КЛАССИФИКАЦИЯ ПО
НАЗНАЧЕНИЮ

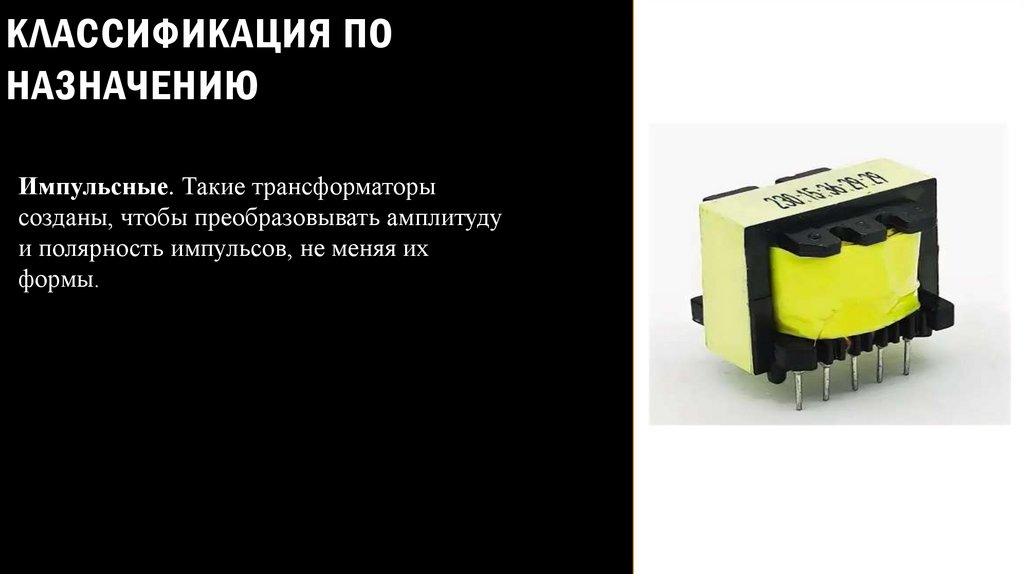

Импульсные. Такие трансформаторы
созданы, чтобы преобразовывать амплитуду
и полярность импульсов, не меняя их
формы.
ОБРАЗЕЦ ТЕКСТА НИЖНЕГО КОЛОНТИТУЛА

18. классификация по назначению

КЛАССИФИКАЦИЯ ПО
НАЗНАЧЕНИЮ

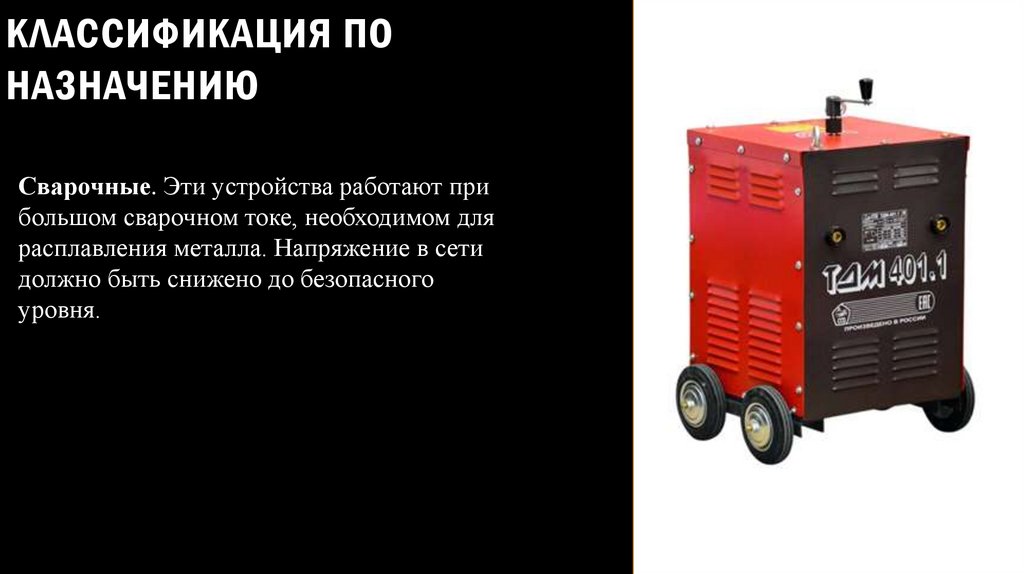

Сварочные. Эти устройства работают при
большом сварочном токе, необходимом для
расплавления металла. Напряжение в сети
должно быть снижено до безопасного
уровня.
ОБРАЗЕЦ ТЕКСТА НИЖНЕГО КОЛОНТИТУЛА

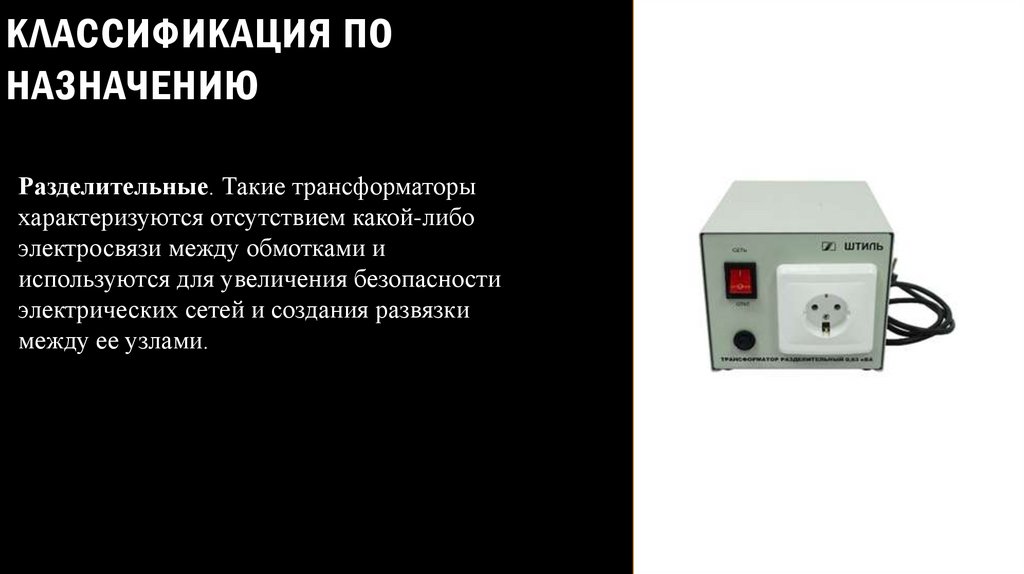

19. классификация по назначению

КЛАССИФИКАЦИЯ ПО
НАЗНАЧЕНИЮ
Разделительные. Такие трансформаторы
характеризуются отсутствием какой-либо
электросвязи между обмотками и
используются для увеличения безопасности
электрических сетей и создания развязки
между ее узлами.
ОБРАЗЕЦ ТЕКСТА НИЖНЕГО КОЛОНТИТУЛА

20. классификация по назначению

КЛАССИФИКАЦИЯ ПО
НАЗНАЧЕНИЮ

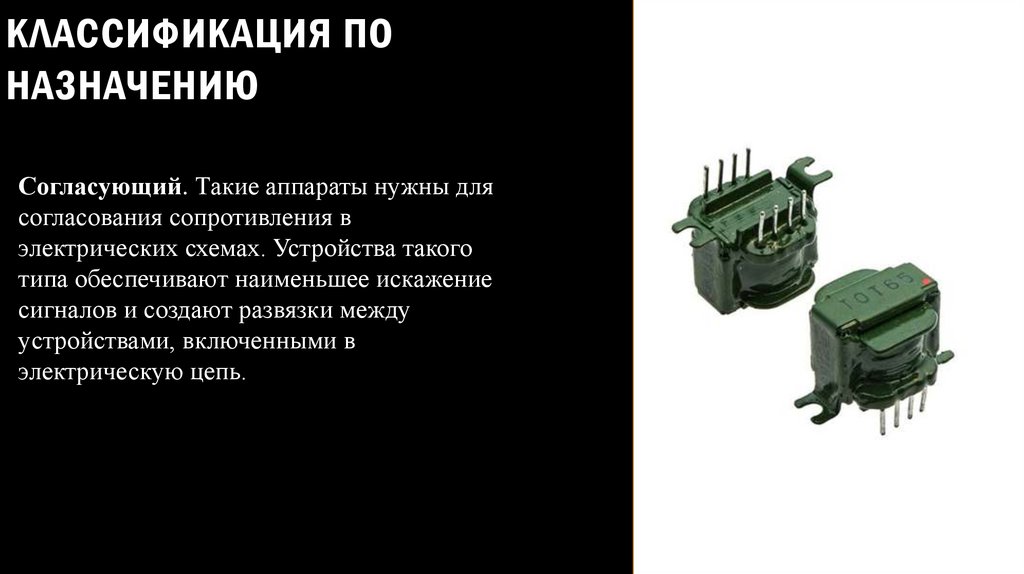

Согласующий. Такие аппараты нужны для
согласования сопротивления в
электрических схемах. Устройства такого
типа обеспечивают наименьшее искажение
сигналов и создают развязки между
устройствами, включенными в
электрическую цепь.
ОБРАЗЕЦ ТЕКСТА НИЖНЕГО КОЛОНТИТУЛА

21. классификация по назначению

КЛАССИФИКАЦИЯ ПО
НАЗНАЧЕНИЮ

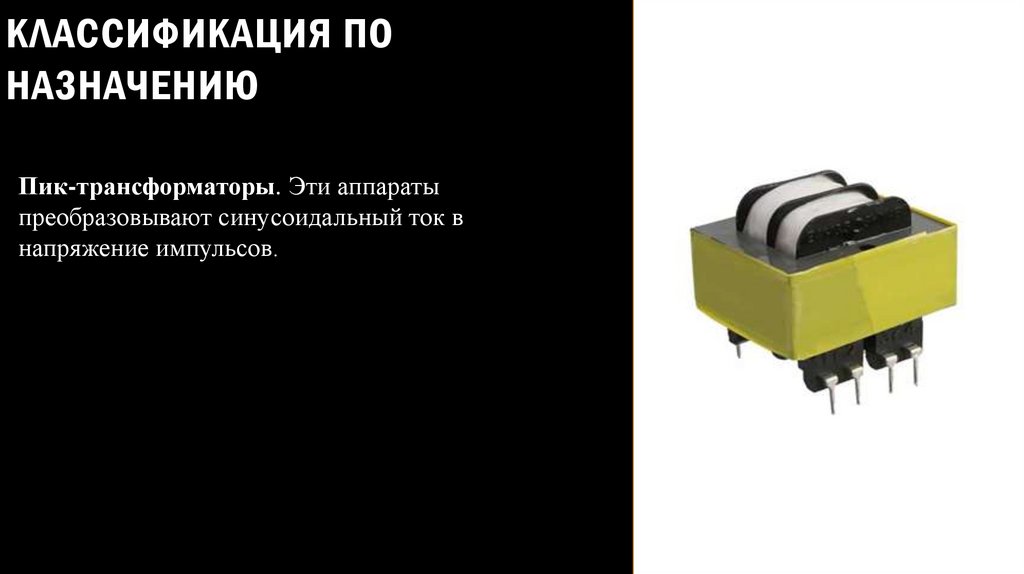

Пик-трансформаторы. Эти аппараты
преобразовывают синусоидальный ток в
напряжение импульсов.
ОБРАЗЕЦ ТЕКСТА НИЖНЕГО КОЛОНТИТУЛА

22. классификация по назначению

КЛАССИФИКАЦИЯ ПО
НАЗНАЧЕНИЮ
Воздушные. Это трансформаторы сухого
охлаждения. Они необходимы, чтобы
преобразовывать напряжение в сети.
ОБРАЗЕЦ ТЕКСТА НИЖНЕГО КОЛОНТИТУЛА

23. классификация по назначению

КЛАССИФИКАЦИЯ ПО
НАЗНАЧЕНИЮ

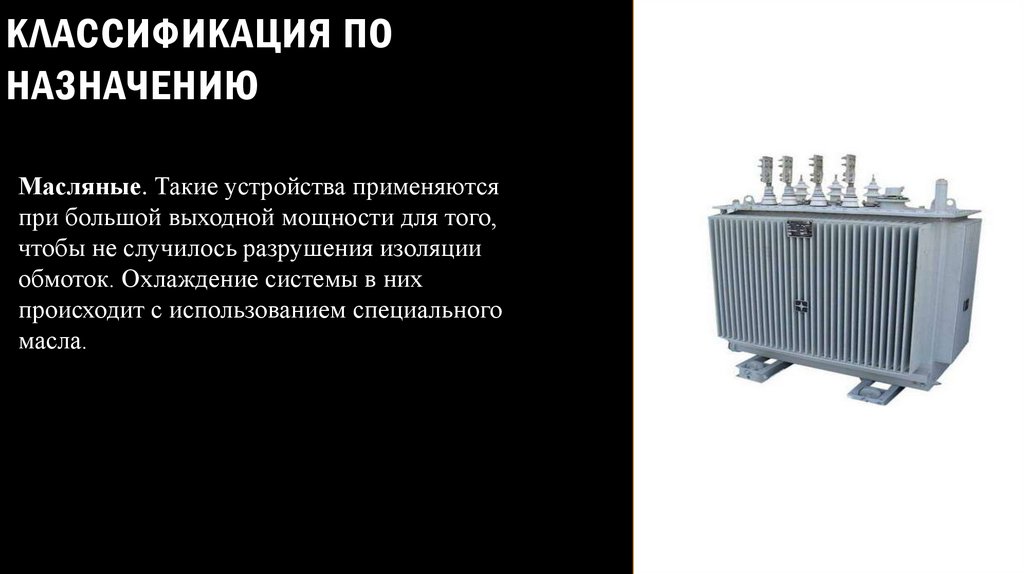

Масляные. Такие устройства применяются
при большой выходной мощности для того,
чтобы не случилось разрушения изоляции
обмоток. Охлаждение системы в них
происходит с использованием специального
масла.
ОБРАЗЕЦ ТЕКСТА НИЖНЕГО КОЛОНТИТУЛА

24. классификация по назначению

КЛАССИФИКАЦИЯ ПО
НАЗНАЧЕНИЮ
Сдвоенными дросселя. В таких
трансформаторах находятся две идентичные
обмотки, за счет чего между ними
образуется встречный индуктивный фильтр.
ОБРАЗЕЦ ТЕКСТА НИЖНЕГО КОЛОНТИТУЛА

25. классификация по назначению

КЛАССИФИКАЦИЯ ПО
НАЗНАЧЕНИЮ

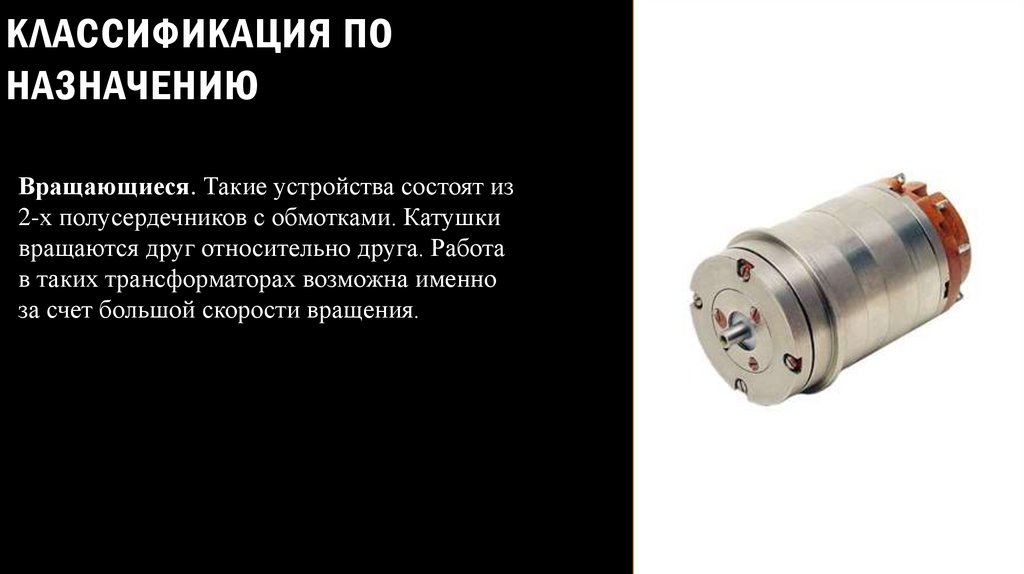

Вращающиеся. Такие устройства состоят из
2-х полусердечников с обмотками. Катушки
вращаются друг относительно друга. Работа
в таких трансформаторах возможна именно
за счет большой скорости вращения.
ОБРАЗЕЦ ТЕКСТА НИЖНЕГО КОЛОНТИТУЛА

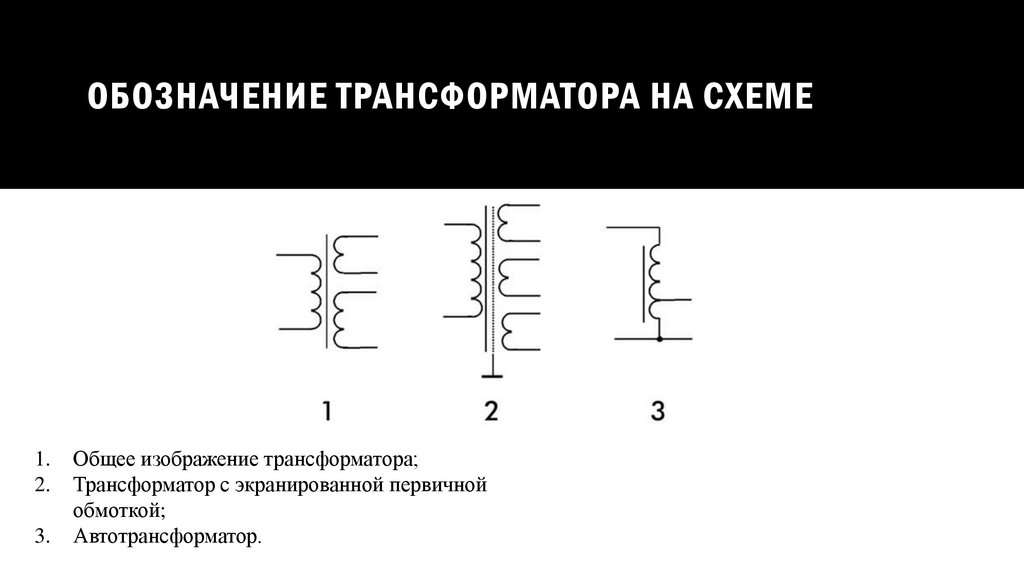

26. Обозначение трансформатора на схеме

ОБОЗНАЧЕНИЕ ТРАНСФОРМАТОРА НА СХЕМЕ
1.
2.
3.
Общее изображение трансформатора;
Трансформатор с экранированной первичной
обмоткой;
Автотрансформатор.

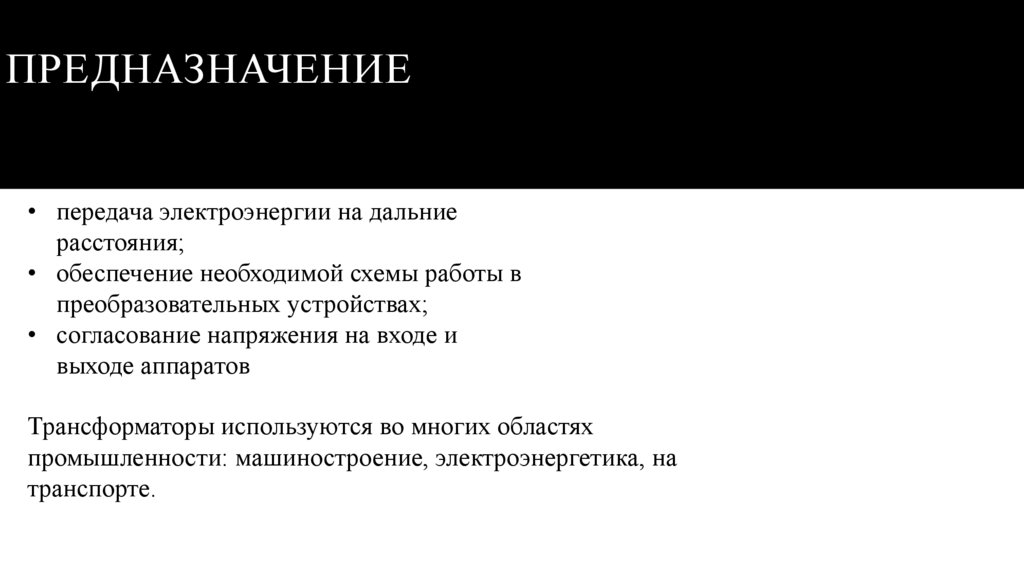

27. предназначение

ПРЕДНАЗНАЧЕНИЕ
• передача электроэнергии на дальние
расстояния;
• обеспечение необходимой схемы работы в
преобразовательных устройствах;
• согласование напряжения на входе и
выходе аппаратов
Трансформаторы используются во многих областях
промышленности: машиностроение, электроэнергетика, на
транспорте.
