Кратко о трансформаторах

1. Кратко о трансформаторах

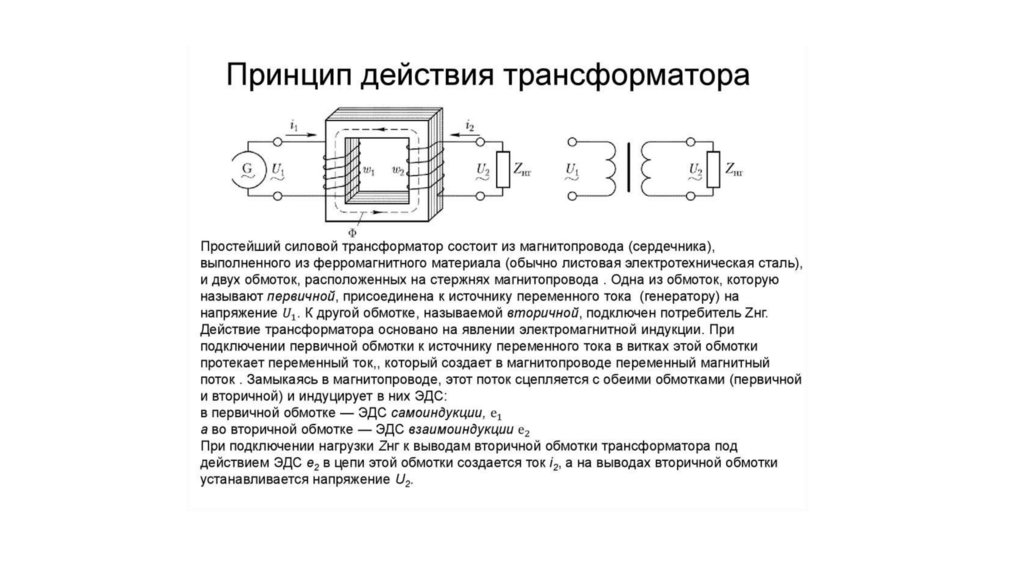

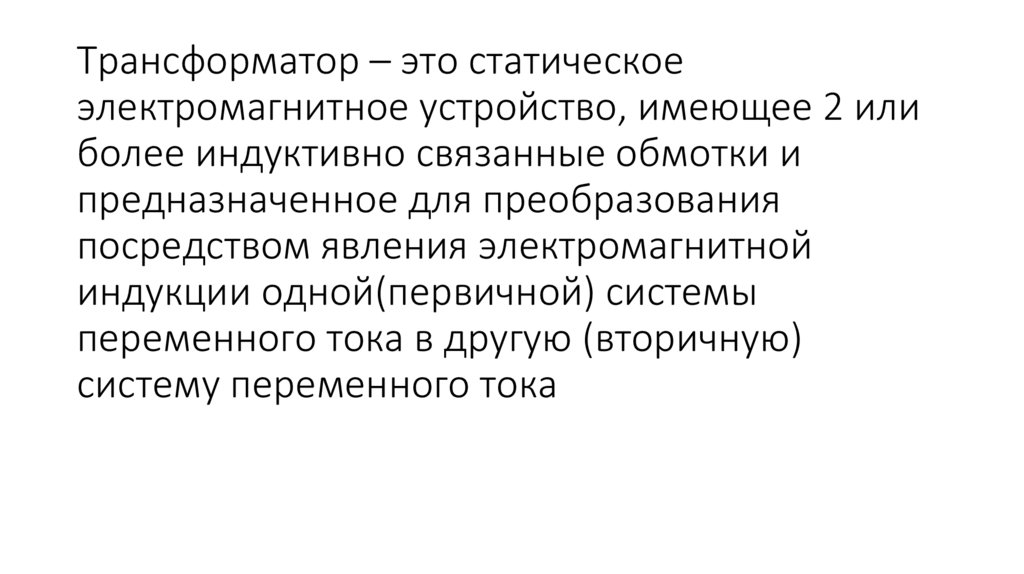

2. Трансформатор – это статическое электромагнитное устройство, имеющее 2 или более индуктивно связанные обмотки и предназначенное

для преобразования
посредством явления электромагнитной
индукции одной(первичной) системы
переменного тока в другую (вторичную)
систему переменного тока

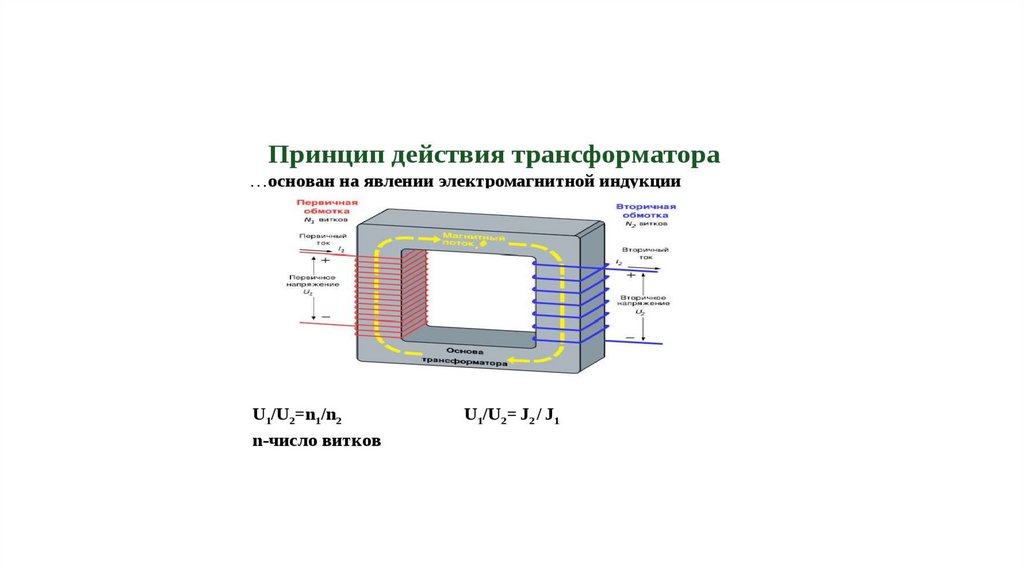

3.

4.

5.

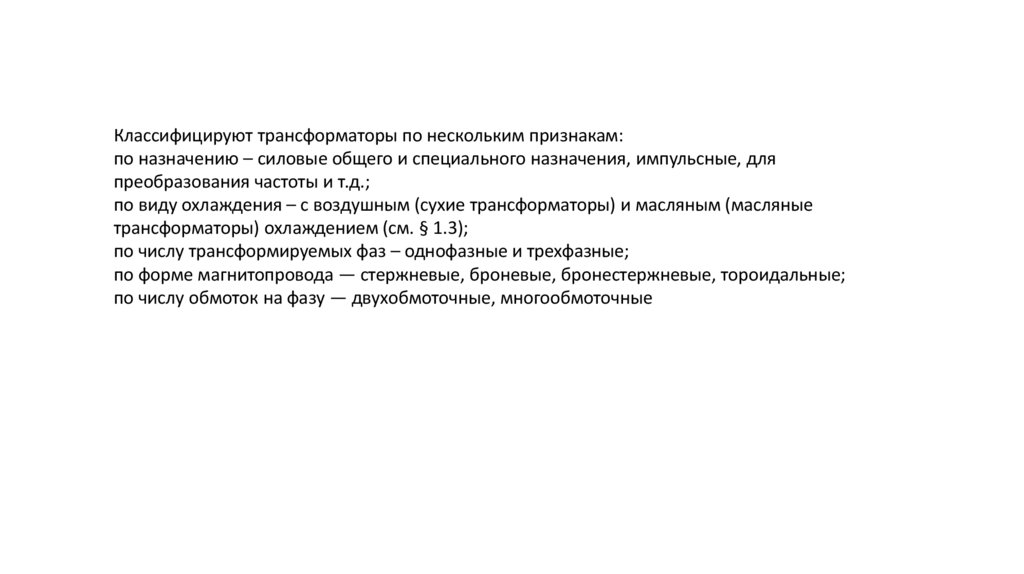

Классифицируют трансформаторы по нескольким признакам:
по назначению – силовые общего и специального назначения, импульсные, для
преобразования частоты и т.д.;
по виду охлаждения – с воздушным (сухие трансформаторы) и масляным (масляные
трансформаторы) охлаждением (см. § 1.3);
по числу трансформируемых фаз – однофазные и трехфазные;
по форме магнитопровода — стержневые, броневые, бронестержневые, тороидальные;
по числу обмоток на фазу — двухобмоточные, многообмоточные

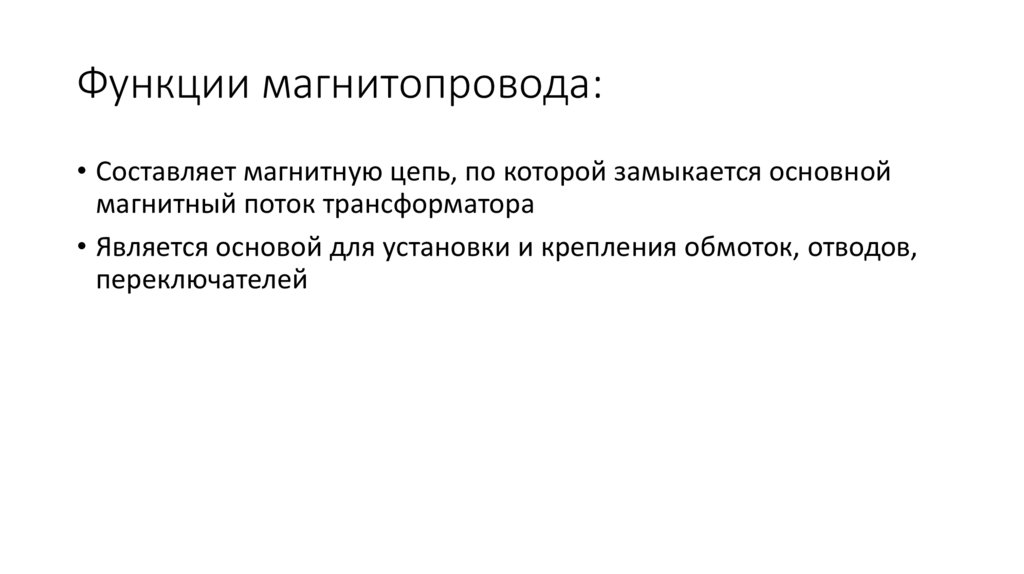

6. Функции магнитопровода:

• Составляет магнитную цепь, по которой замыкается основной
магнитный поток трансформатора
• Является основой для установки и крепления обмоток, отводов,
переключателей

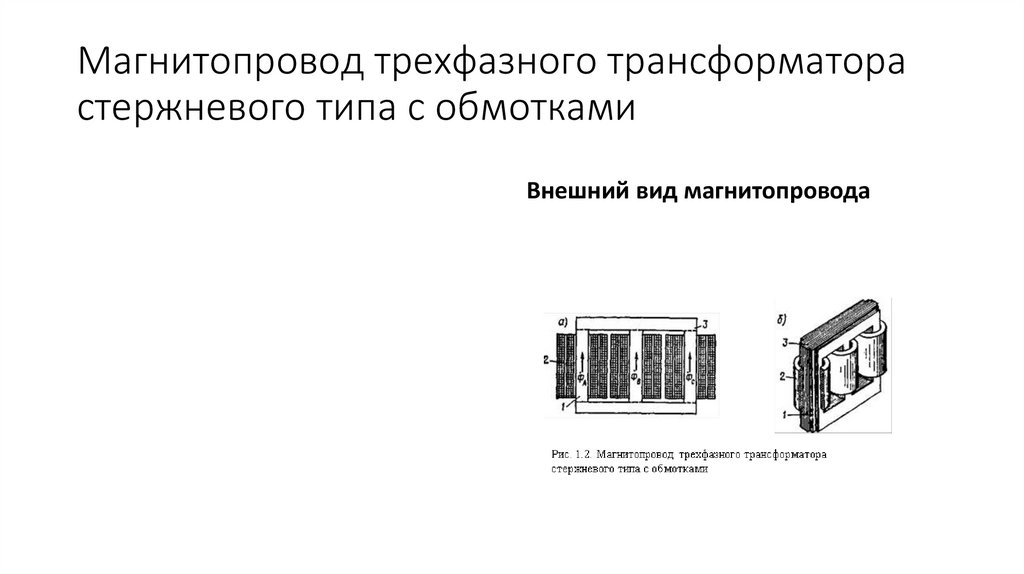

7. Магнитопровод трехфазного трансформатора стержневого типа с обмотками

Внешний вид магнитопровода

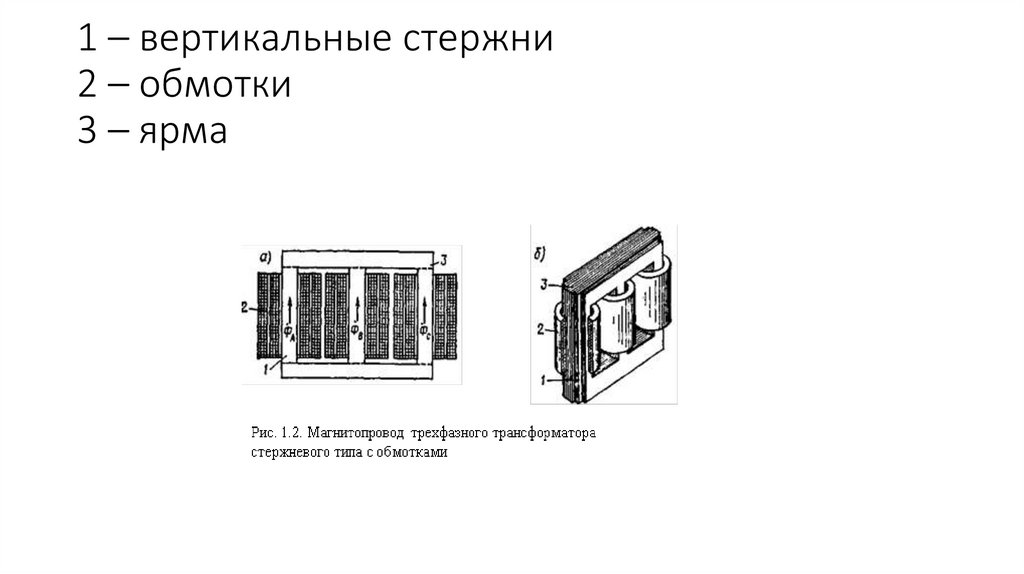

8. 1 – вертикальные стержни 2 – обмотки 3 – ярма

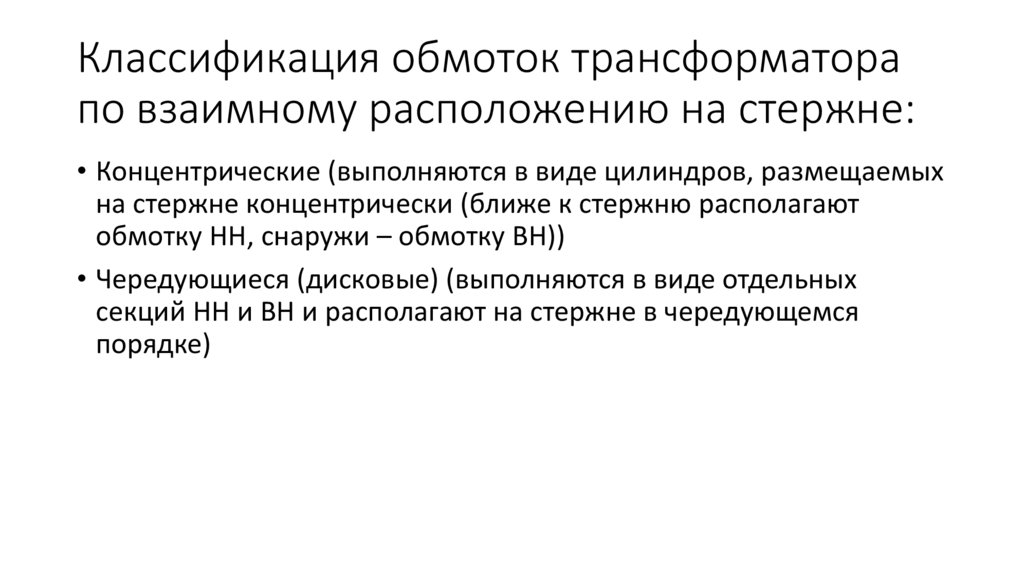

9. Классификация обмоток трансформатора по взаимному расположению на стержне:

• Концентрические (выполняются в виде цилиндров, размещаемых
на стержне концентрически (ближе к стержню располагают
обмотку НН, снаружи – обмотку ВН))
• Чередующиеся (дисковые) (выполняются в виде отдельных
секций НН и ВН и располагают на стержне в чередующемся
порядке)

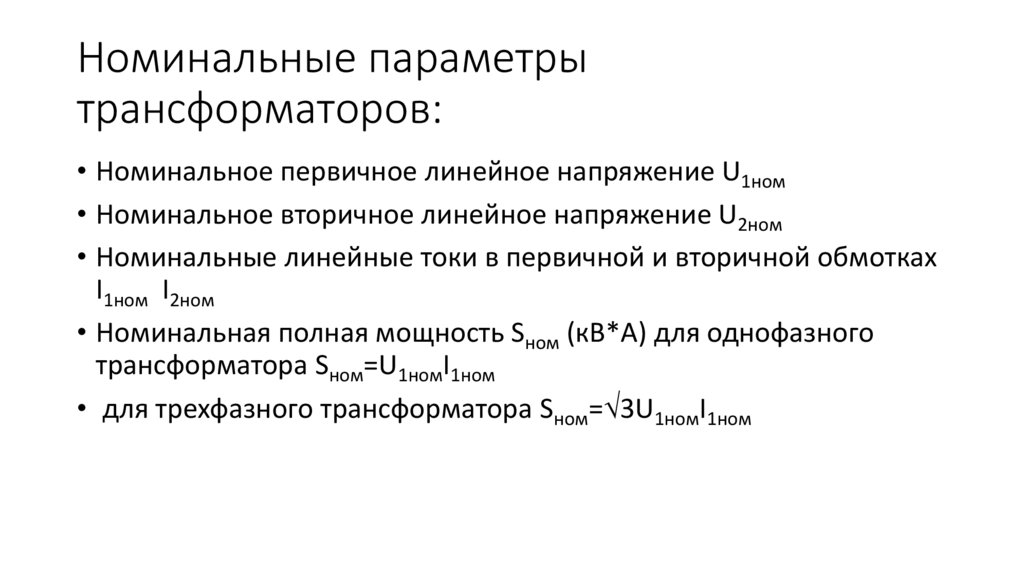

10. Номинальные параметры трансформаторов:

• Номинальное первичное линейное напряжение U1ном
• Номинальное вторичное линейное напряжение U2ном
• Номинальные линейные токи в первичной и вторичной обмотках
I1ном I2ном
• Номинальная полная мощность Sном (кВ*А) для однофазного
трансформатора Sном=U1номI1ном
• для трехфазного трансформатора Sном= 3U1номI1ном

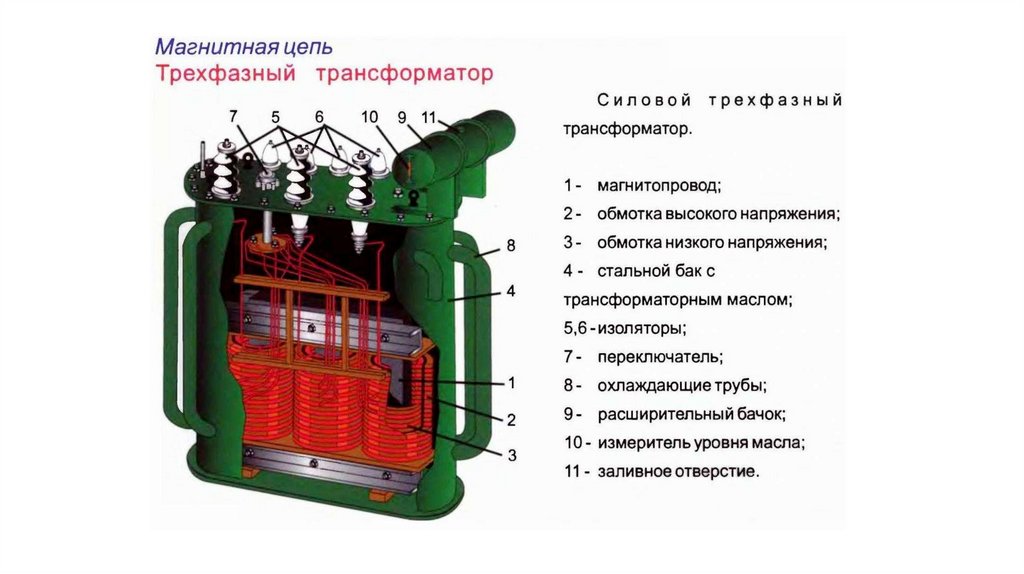

11.

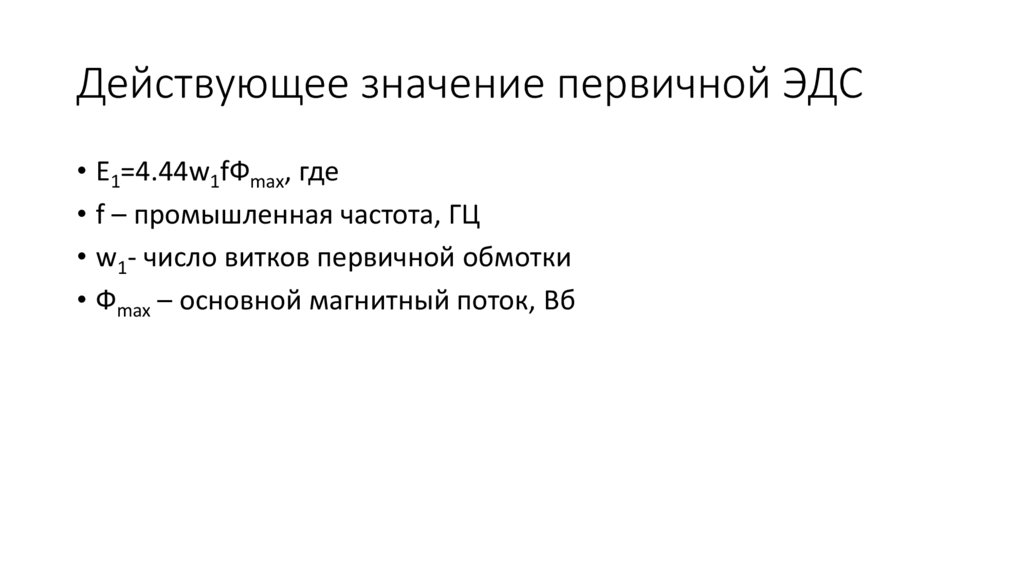

12. Действующее значение первичной ЭДС

• Е1=4.44w1fФmax, где
• f – промышленная частота, ГЦ
• w1- число витков первичной обмотки
• Фmax – основной магнитный поток, Вб

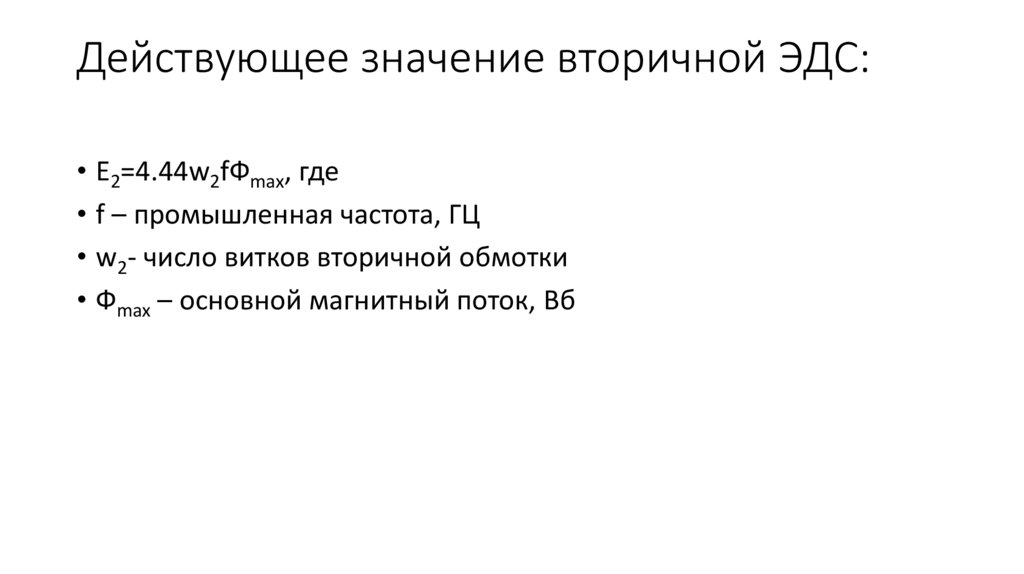

13. Действующее значение вторичной ЭДС:

• Е2=4.44w2fФmax, где
• f – промышленная частота, ГЦ
• w2- число витков вторичной обмотки
• Фmax – основной магнитный поток, Вб

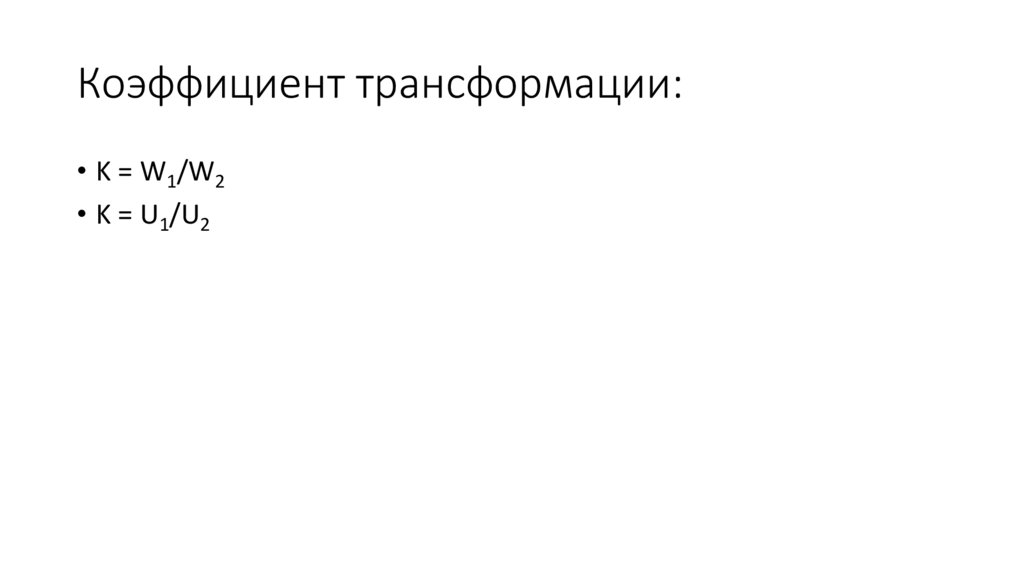

14. Коэффициент трансформации:

• K = W1/W2
• K = U1/U2

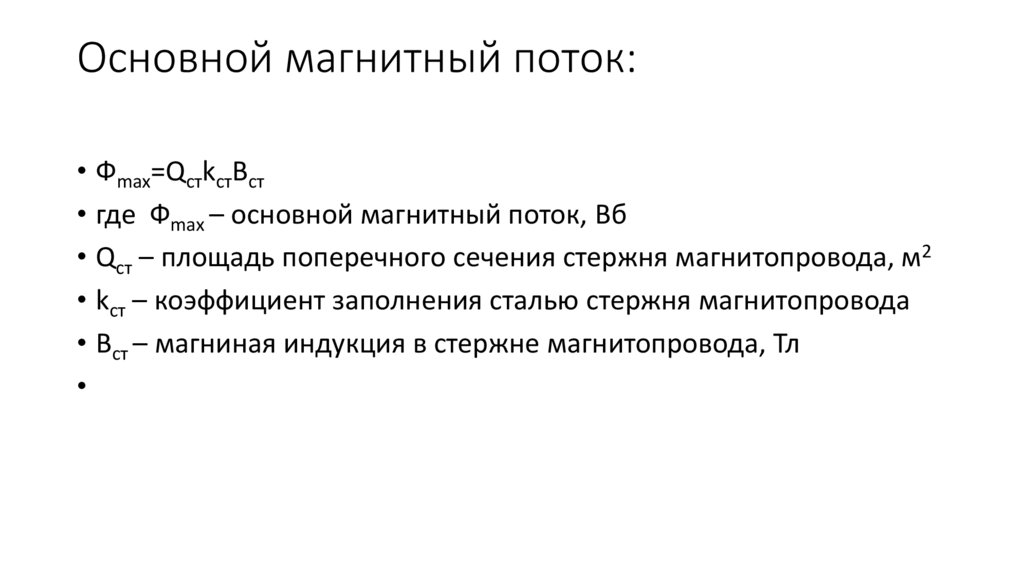

15. Основной магнитный поток:

• Фmax=QстkстBст
• где Фmax – основной магнитный поток, Вб
• Qст – площадь поперечного сечения стержня магнитопровода, м2
• kст – коэффициент заполнения сталью стержня магнитопровода
• Bст – магниная индукция в стержне магнитопровода, Тл

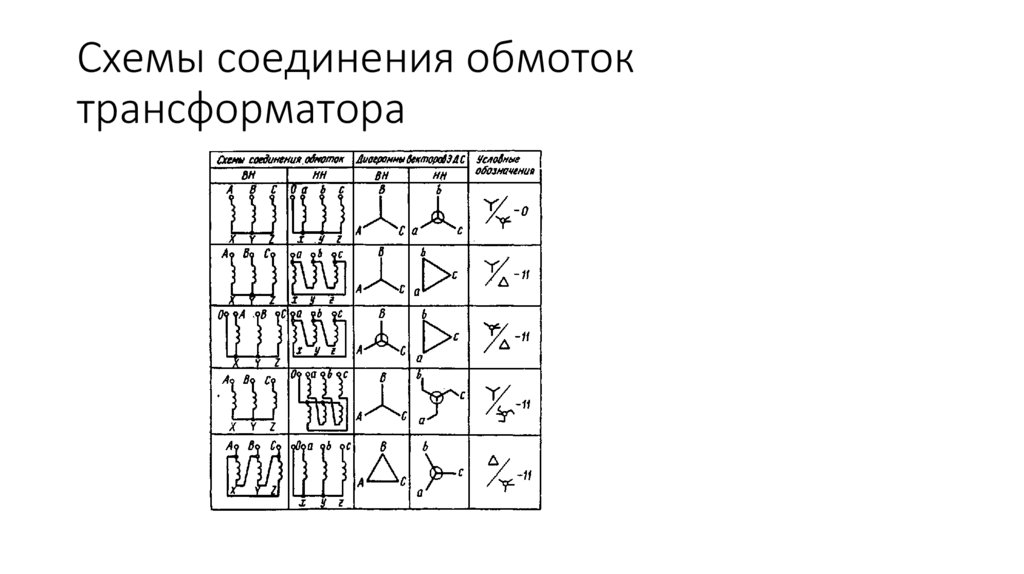

16. Схемы соединения обмоток трансформатора

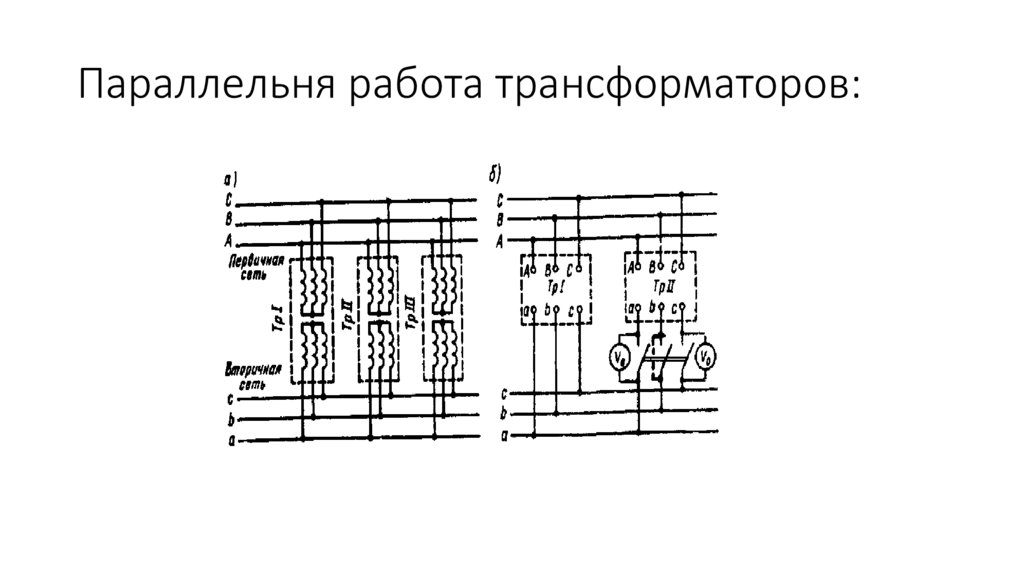

17. Параллельня работа трансформаторов:

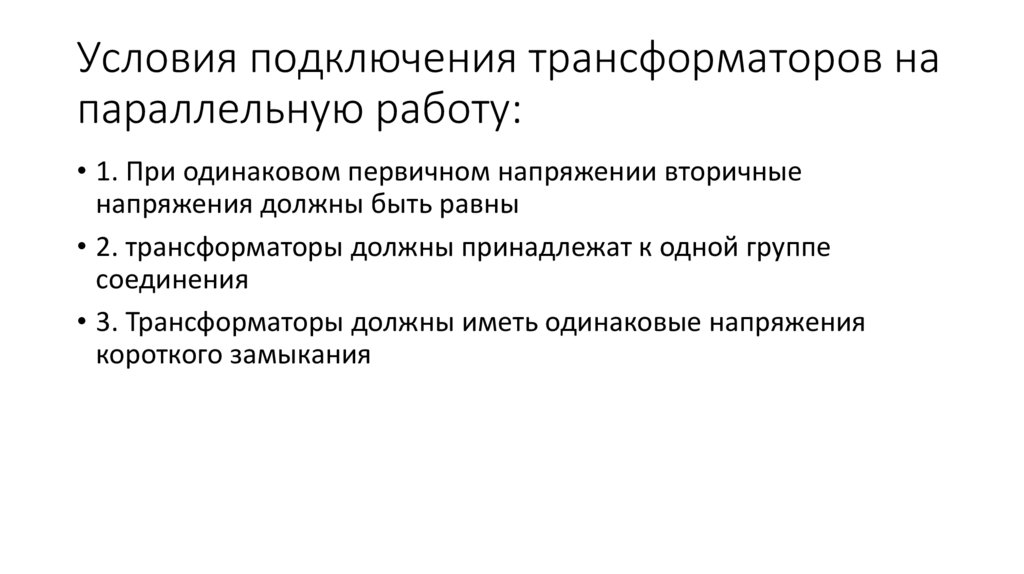

18. Условия подключения трансформаторов на параллельную работу:

• 1. При одинаковом первичном напряжении вторичные
напряжения должны быть равны
• 2. трансформаторы должны принадлежат к одной группе
соединения
• 3. Трансформаторы должны иметь одинаковые напряжения
короткого замыкания

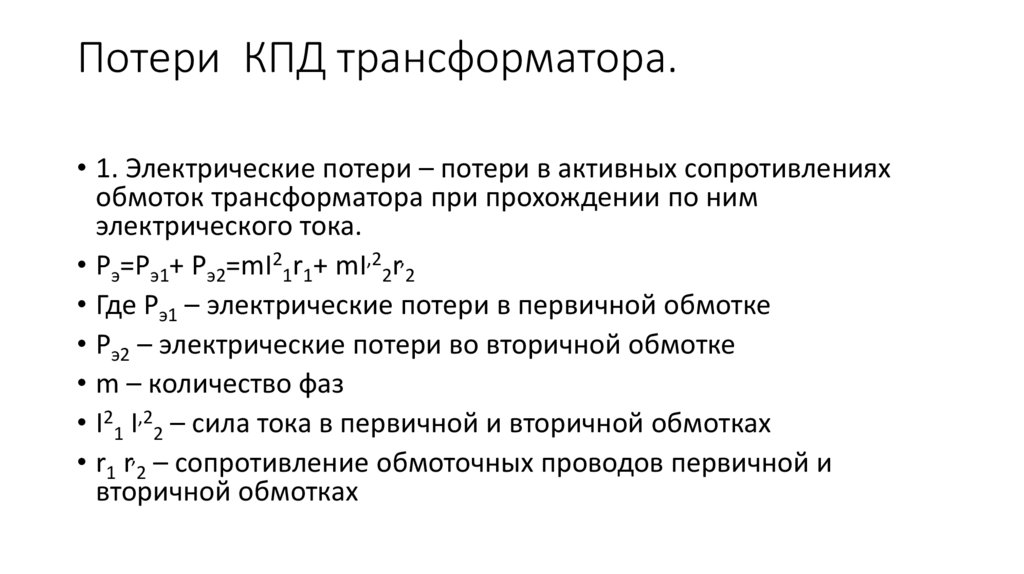

19. Потери КПД трансформатора.

• 1. Электрические потери – потери в активных сопротивлениях
обмоток трансформатора при прохождении по ним
электрического тока.
• Pэ=Рэ1+ Pэ2=mI21r1+ mI,22r,2
• Где Рэ1 – электрические потери в первичной обмотке
• Pэ2 – электрические потери во вторичной обмотке
• m – количество фаз
• I21 I,22 – сила тока в первичной и вторичной обмотках
• r1 r,2 – сопротивление обмоточных проводов первичной и
вторичной обмотках

20.

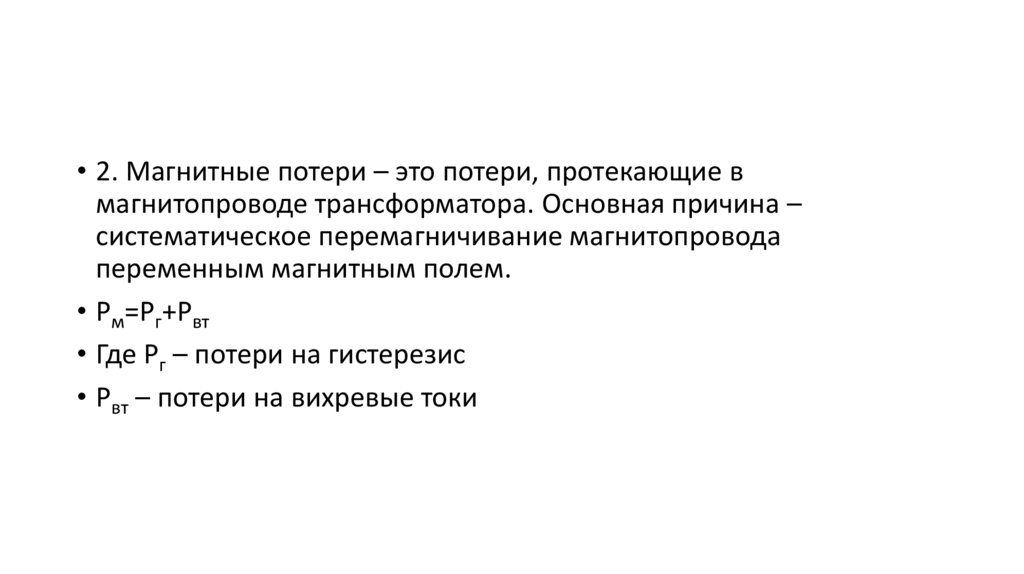

• 2. Магнитные потери – это потери, протекающие в
магнитопроводе трансформатора. Основная причина –
систематическое перемагничивание магнитопровода
переменным магнитным полем.
• Рм=Рг+Рвт
• Где Рг – потери на гистерезис
• Рвт – потери на вихревые токи

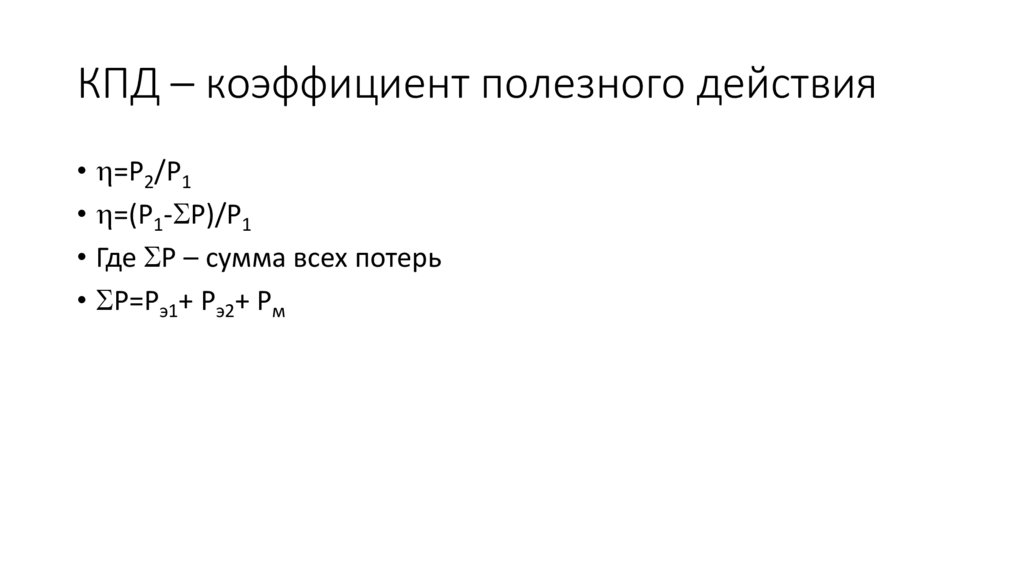

21. КПД – коэффициент полезного действия

• =Р2/Р1
• =(Р1- Р)/Р1
• Где Р – сумма всех потерь
• Р=Рэ1+ Pэ2+ Рм

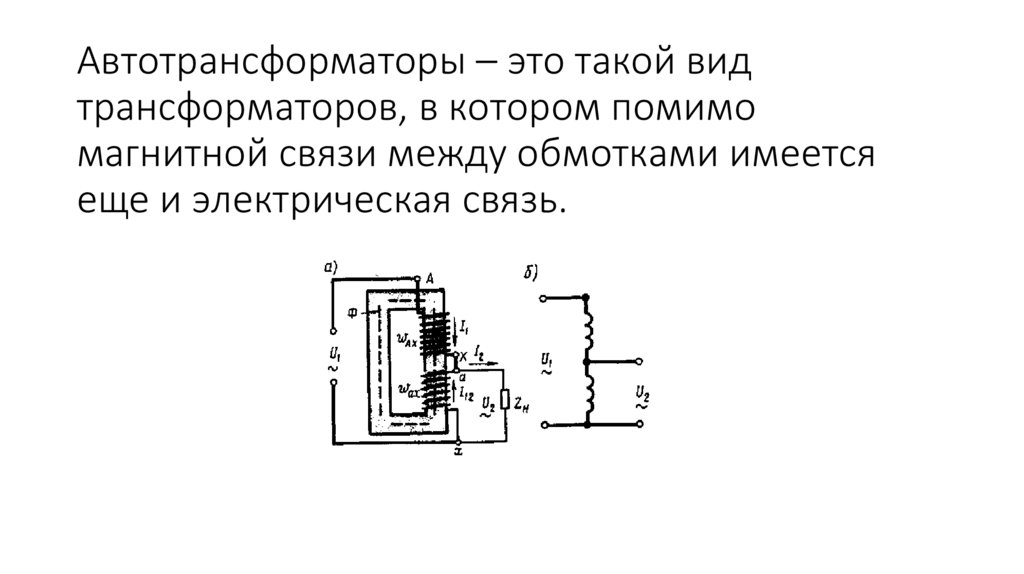

22. Автотрансформаторы – это такой вид трансформаторов, в котором помимо магнитной связи между обмотками имеется еще и

электрическая связь.
