Электрическая система Часть 1

1. Электрическая система Часть 1

1
ООО «Мобильный Сервис»
Электрическая система Часть 1

2.

2

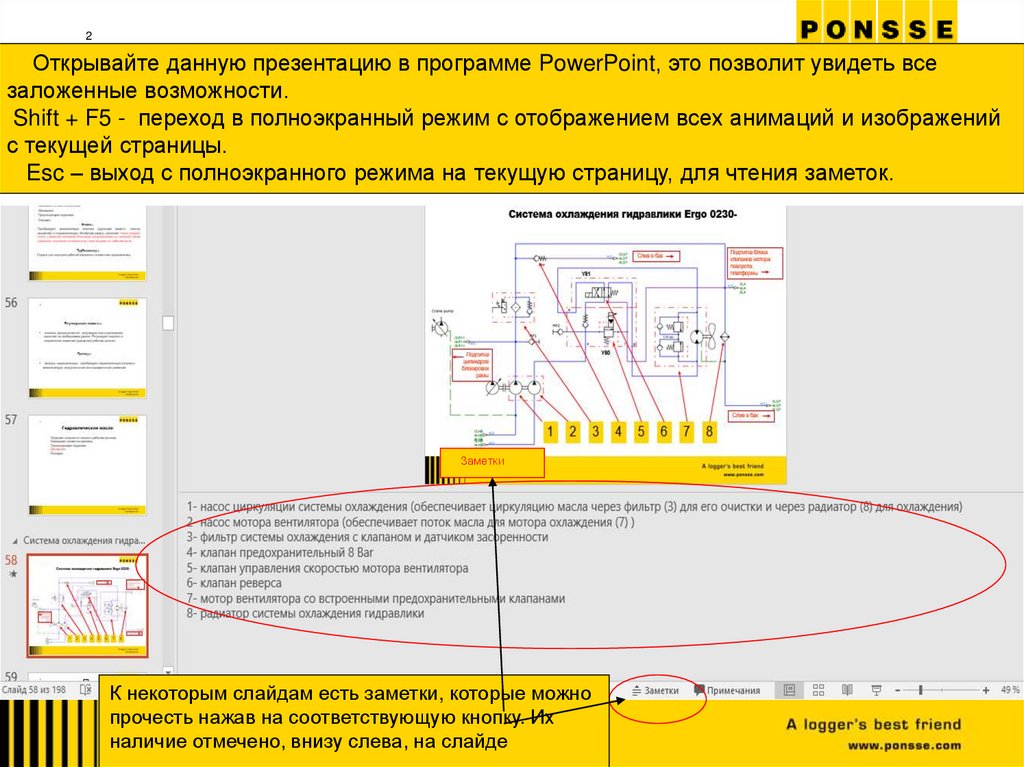

Открывайте данную презентацию в программе PowerPoint, это позволит увидеть все
заложенные возможности.
Shift + F5 - переход в полноэкранный режим с отображением всех анимаций и изображений
с текущей страницы.
Esc – выход с полноэкранного режима на текущую страницу, для чтения заметок.
Заметки
К некоторым слайдам есть заметки, которые можно
прочесть нажав на соответствующую кнопку. Их
наличие отмечено, внизу слева, на слайде

3.

3

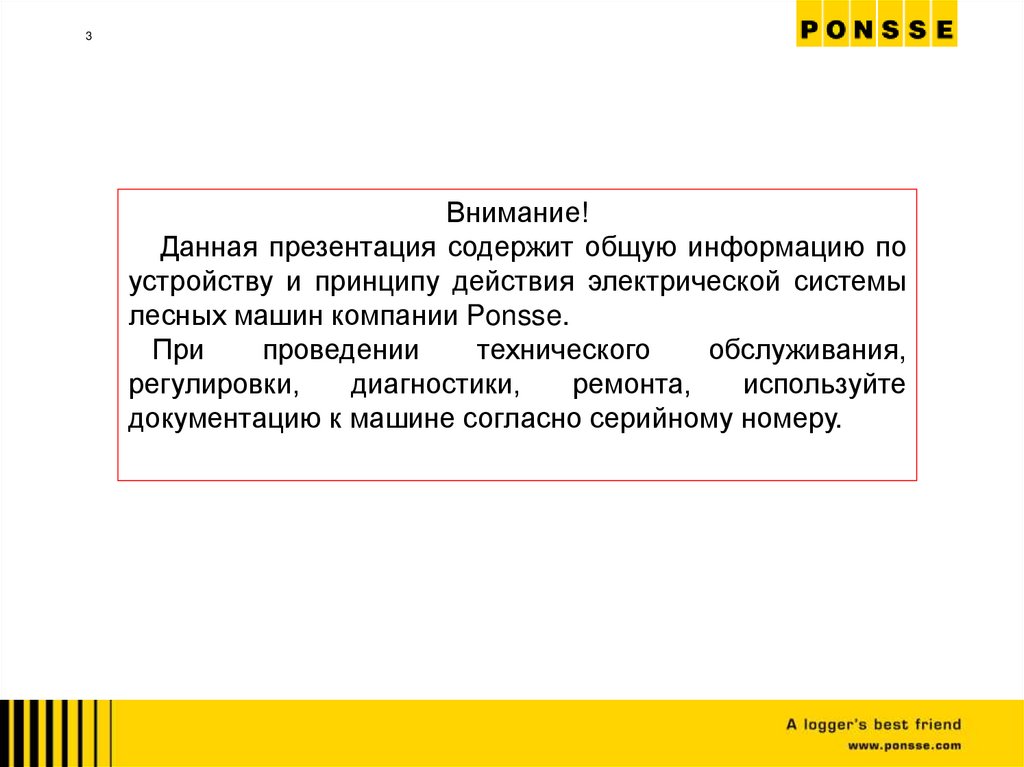

Внимание!
Данная презентация содержит общую информацию по
устройству и принципу действия электрической системы
лесных машин компании Ponsse.
При
проведении
технического
обслуживания,
регулировки,
диагностики,
ремонта,
используйте
документацию к машине согласно серийному номеру.

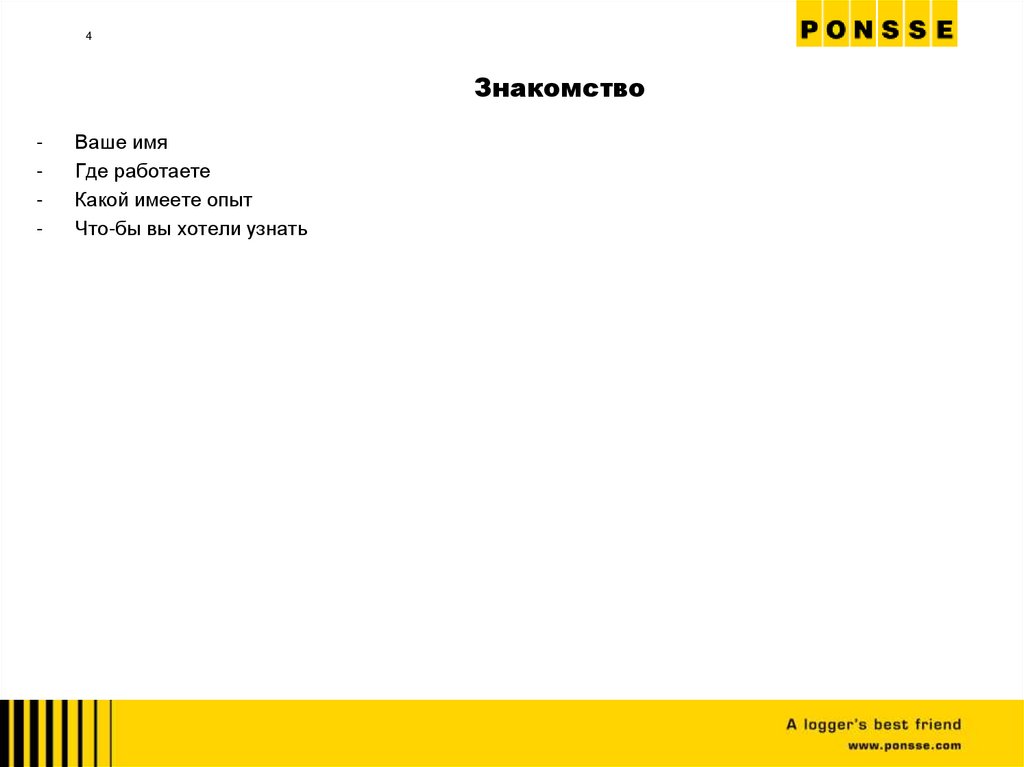

4. Знакомство

4
Знакомство
-
Ваше имя
Где работаете
Какой имеете опыт
Что-бы вы хотели узнать

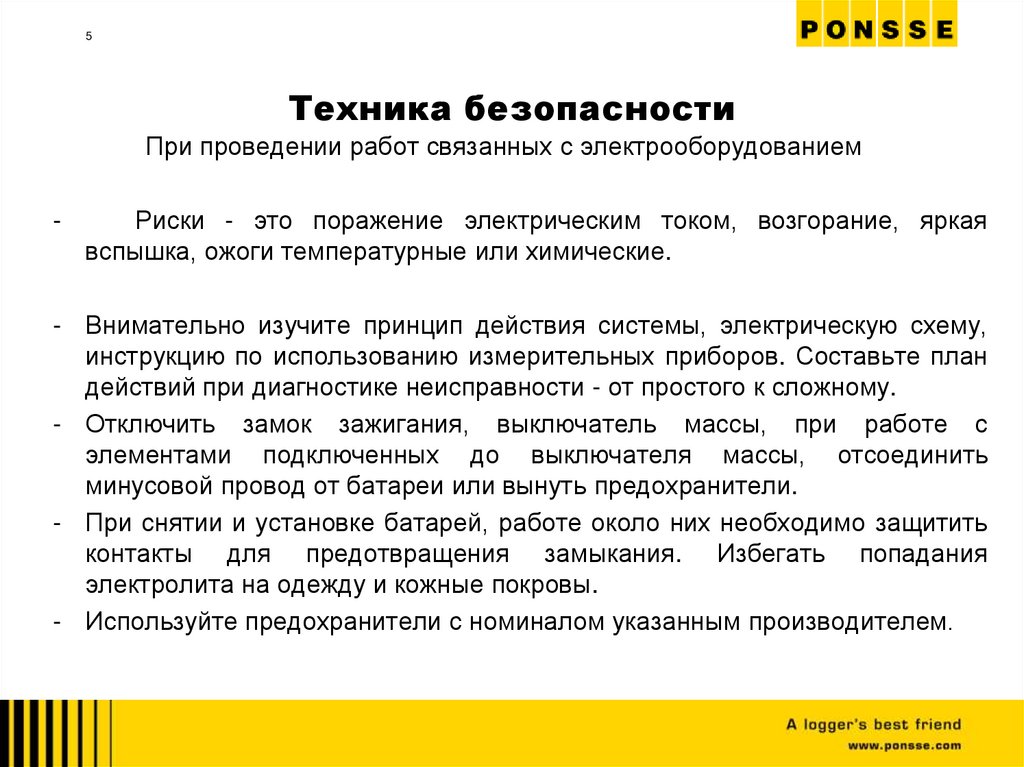

5. Техника безопасности

5
Техника безопасности
При проведении работ связанных с электрооборудованием
-
Риски - это поражение электрическим током, возгорание, яркая
вспышка, ожоги температурные или химические.
- Внимательно изучите принцип действия системы, электрическую схему,
инструкцию по использованию измерительных приборов. Составьте план
действий при диагностике неисправности - от простого к сложному.

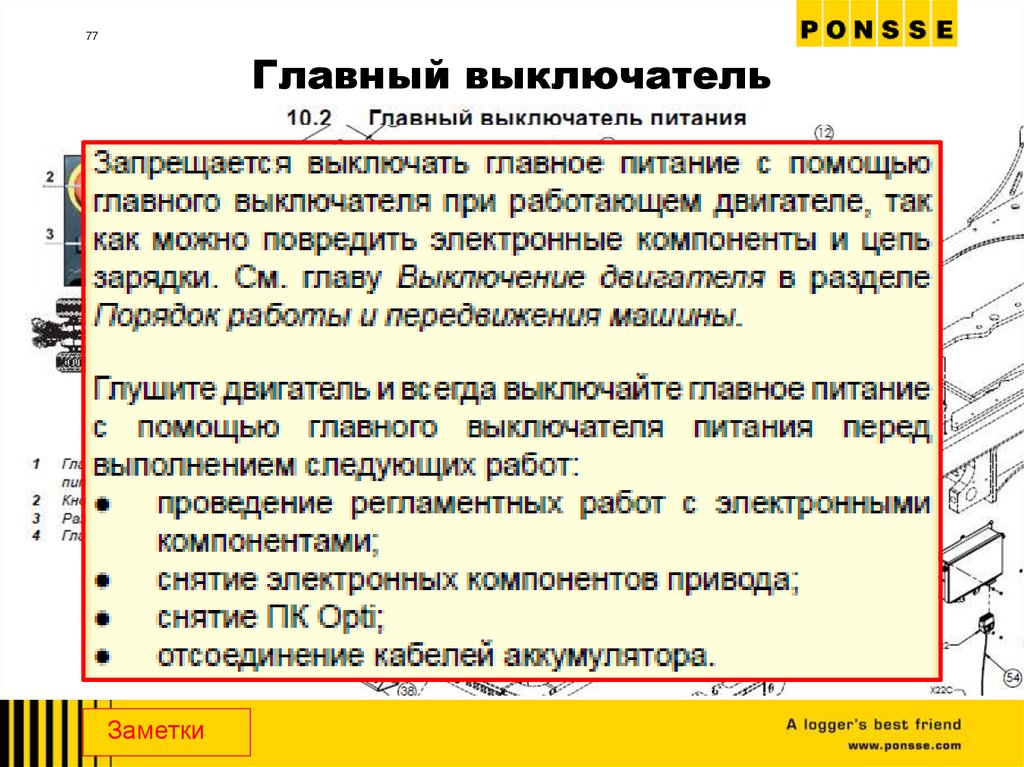

- Отключить замок зажигания, выключатель массы, при работе с
элементами подключенных до выключателя массы, отсоединить
минусовой провод от батареи или вынуть предохранители.
- При снятии и установке батарей, работе около них необходимо защитить
контакты для предотвращения замыкания. Избегать попадания
электролита на одежду и кожные покровы.
- Используйте предохранители с номиналом указанным производителем.

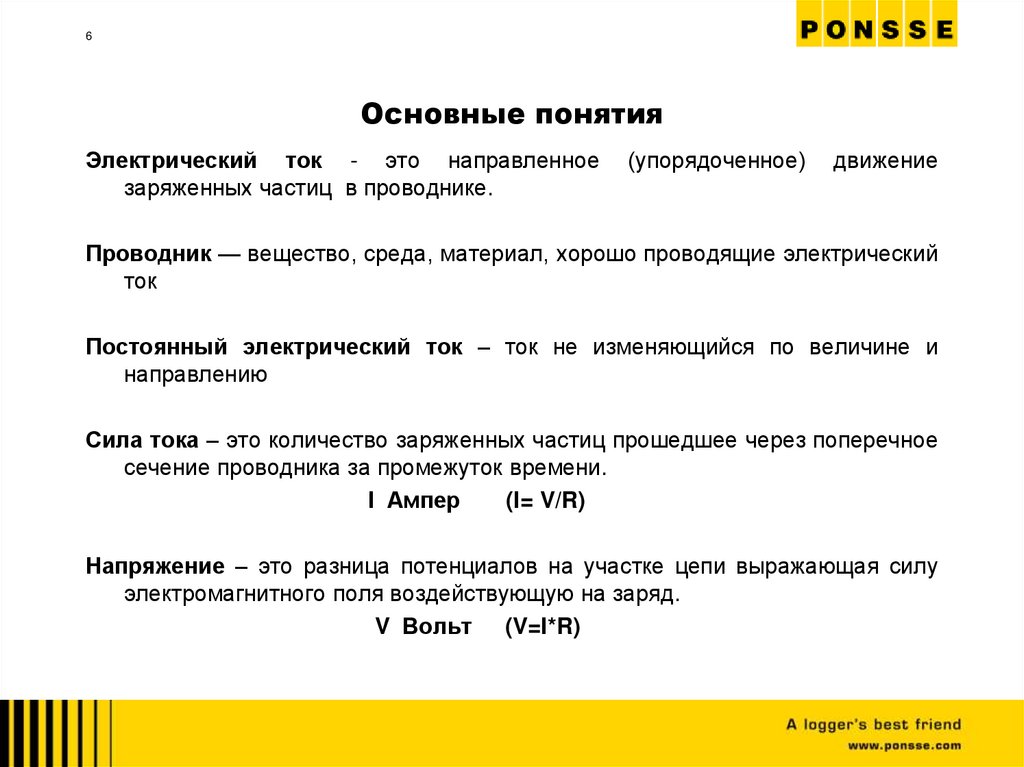

6. Основные понятия

6
Основные понятия
Электрический ток - это направленное
заряженных частиц в проводнике.
(упорядоченное)
движение
Проводник — вещество, среда, материал, хорошо проводящие электрический
ток
Постоянный электрический ток – ток не изменяющийся по величине и
направлению
Сила тока – это количество заряженных частиц прошедшее через поперечное
сечение проводника за промежуток времени.
I Ампер
(I= V/R)
Напряжение – это разница потенциалов на участке цепи выражающая силу
электромагнитного поля воздействующую на заряд.
V Вольт (V=I*R)

7.

7

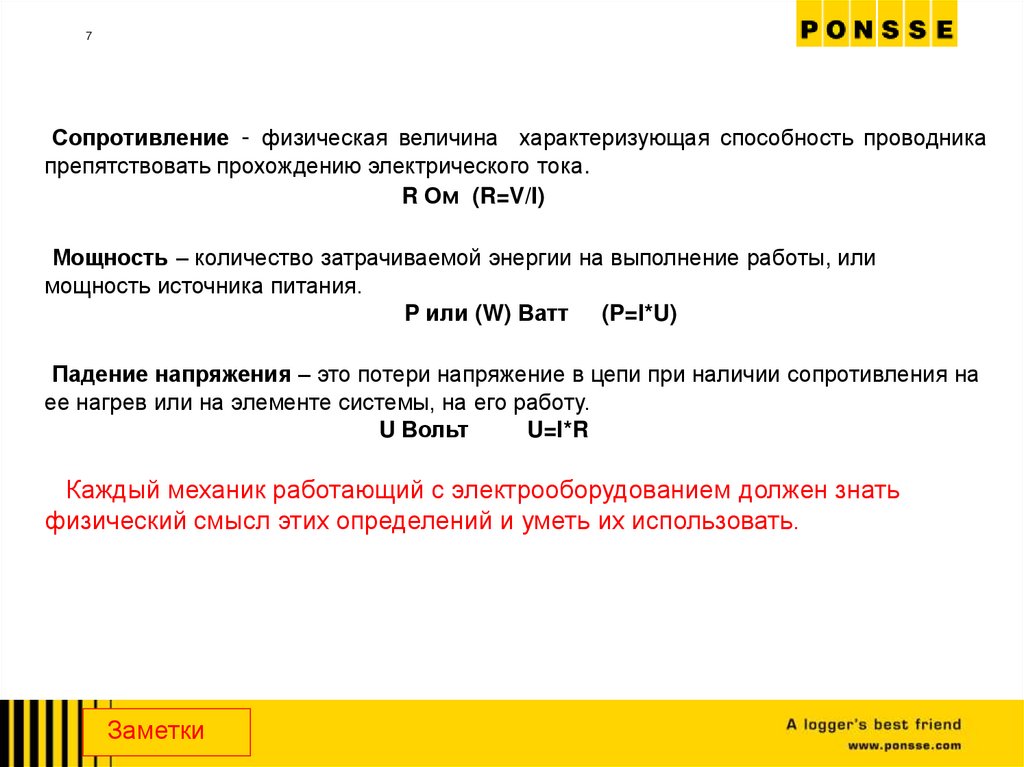

Сопротивление - физическая величина характеризующая способность проводника
препятствовать прохождению электрического тока.
R Ом (R=V/I)
Мощность – количество затрачиваемой энергии на выполнение работы, или
мощность источника питания.
P или (W) Ватт (P=I*U)
Падение напряжения – это потери напряжение в цепи при наличии сопротивления на
ее нагрев или на элементе системы, на его работу.
U Вольт
U=I*R
Каждый механик работающий с электрооборудованием должен знать
физический смысл этих определений и уметь их использовать.
Заметки

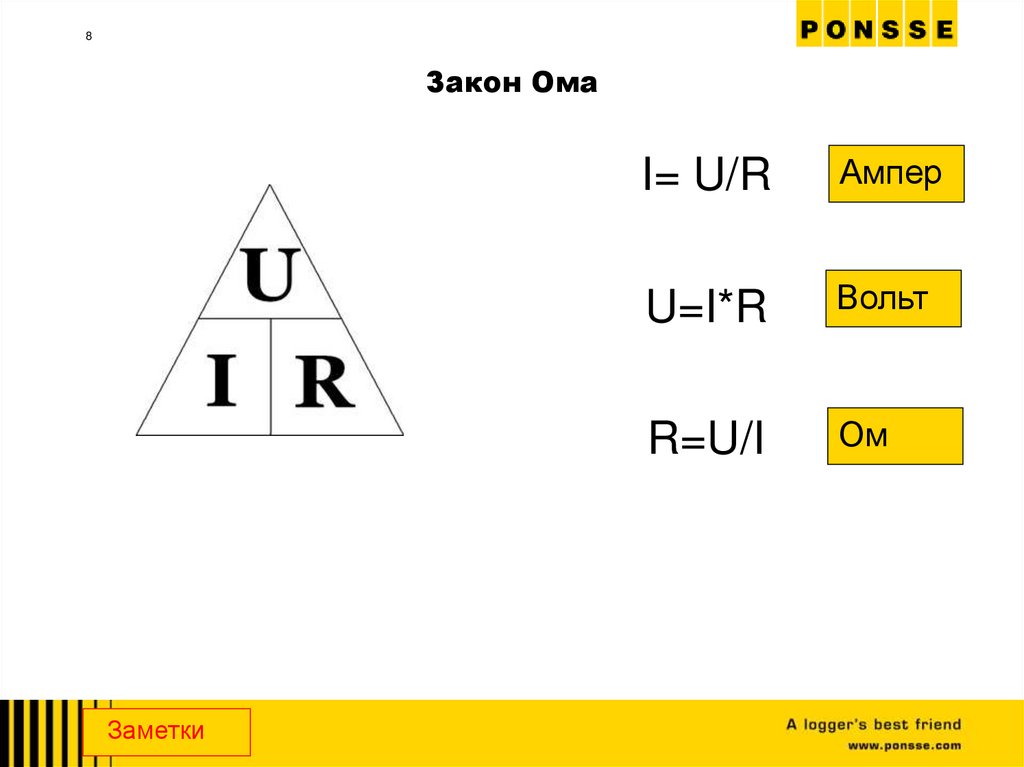

8. Закон Ома

8
Закон Ома
Заметки
I= U/R
Ампер
U=I*R
Вольт
R=U/I
Ом

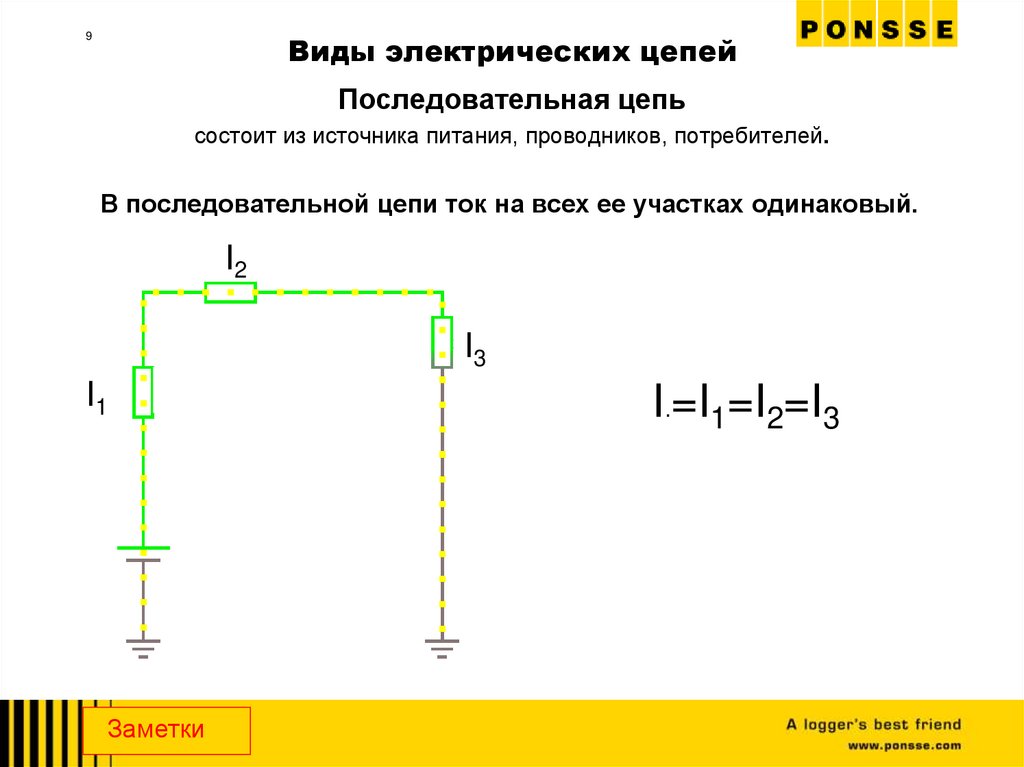

9. Виды электрических цепей

9
Последовательная цепь
состоит из источника питания, проводников, потребителей.
В последовательной цепи ток на всех ее участках одинаковый.
I2
I3
I1
Заметки
I.=I1=I2=I3

10. Последовательная цепь Напряжение источника, равно сумме падений напряжения на элементах цепи.

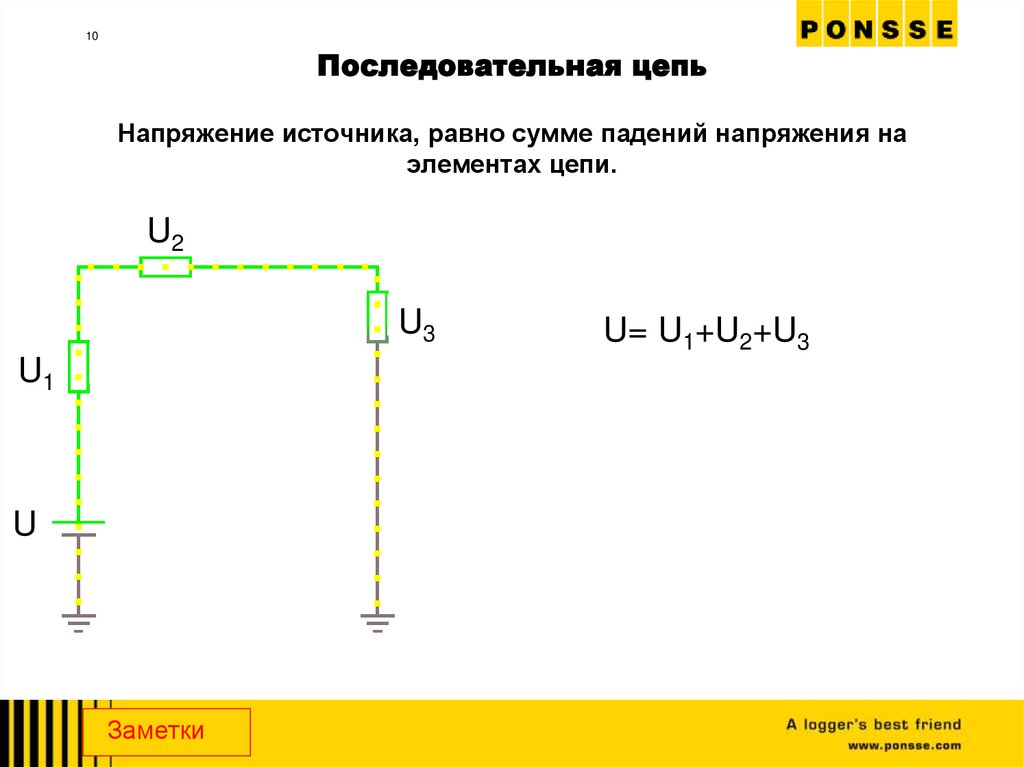

10
Последовательная цепь
Напряжение источника, равно сумме падений напряжения на
элементах цепи.
U2
U3
U1
U
Заметки
U= U1+U2+U3

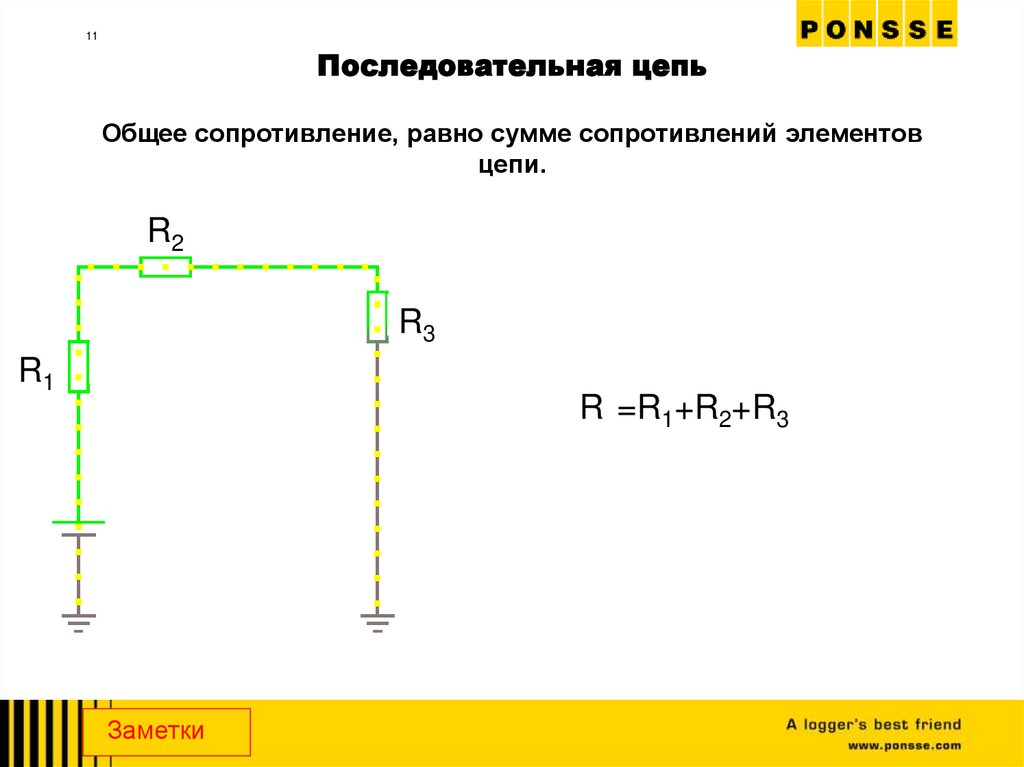

11. Последовательная цепь Общее сопротивление, равно сумме сопротивлений элементов цепи.

11
Последовательная цепь
Общее сопротивление, равно сумме сопротивлений элементов
цепи.
R2
R3
R1
R =R1+R2+R3
Заметки

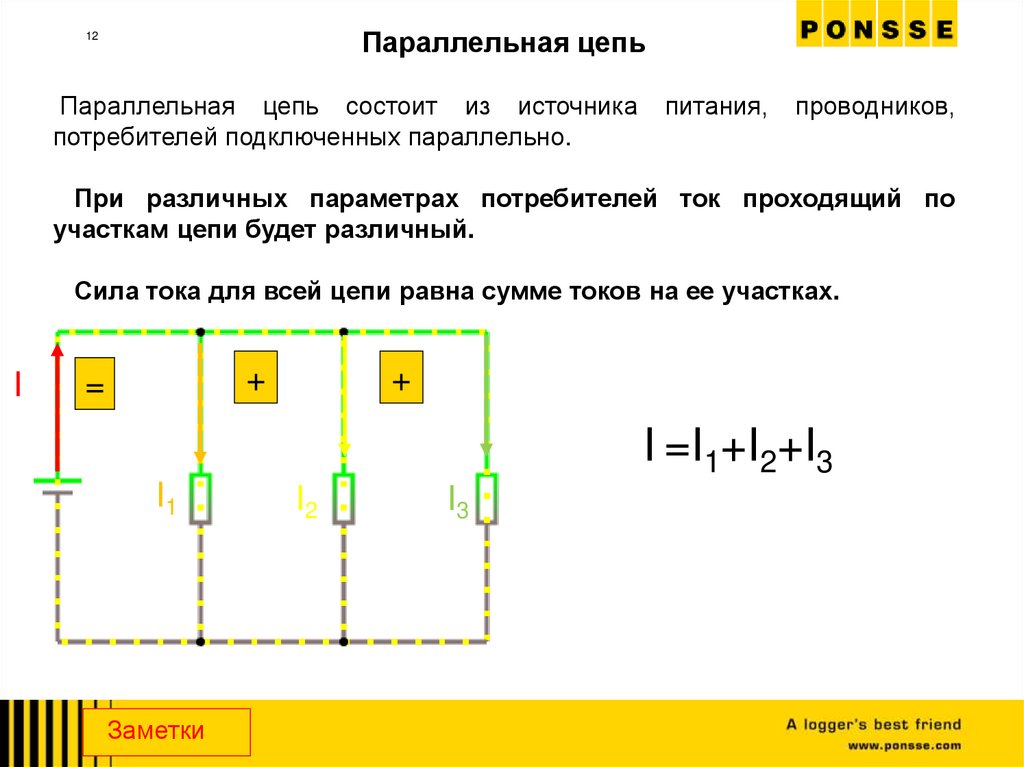

12.

Параллельная цепь
12
Параллельная цепь состоит из источника
потребителей подключенных параллельно.
питания,
проводников,
При различных параметрах потребителей ток проходящий по
участкам цепи будет различный.
Сила тока для всей цепи равна сумме токов на ее участках.
I
+
=
+
I =I1+I2+I3
I1
Заметки
I2
I3

13.

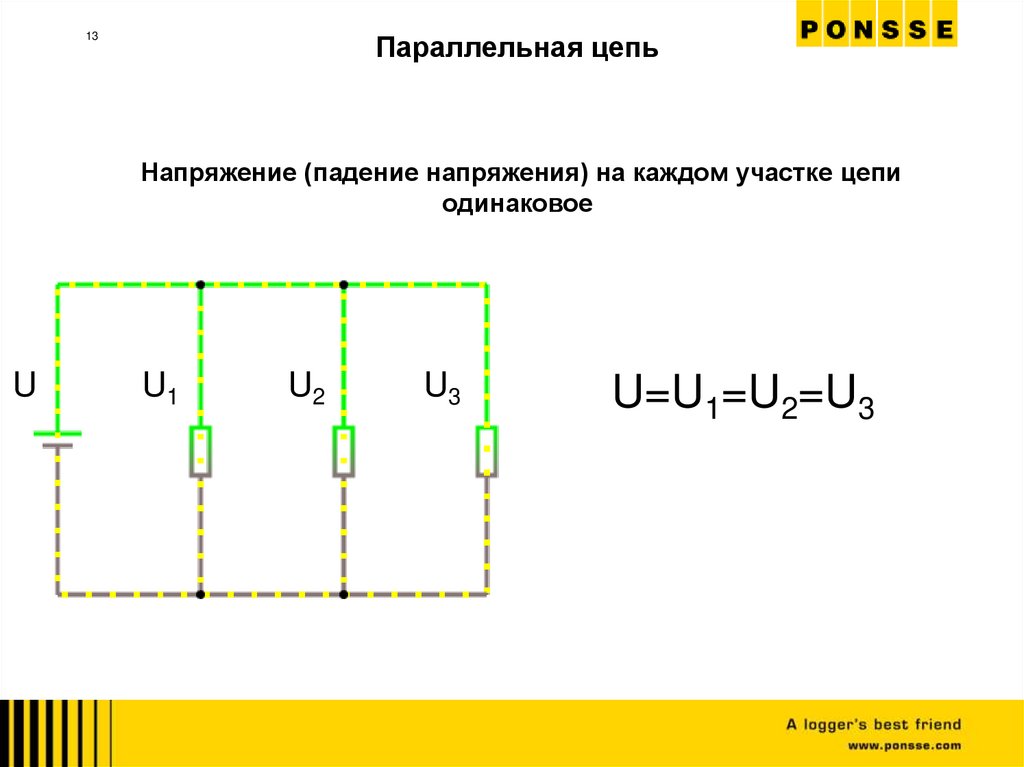

Параллельная цепь
13
Напряжение (падение напряжения) на каждом участке цепи
одинаковое
U
U1
U2
U3
U=U1=U2=U3

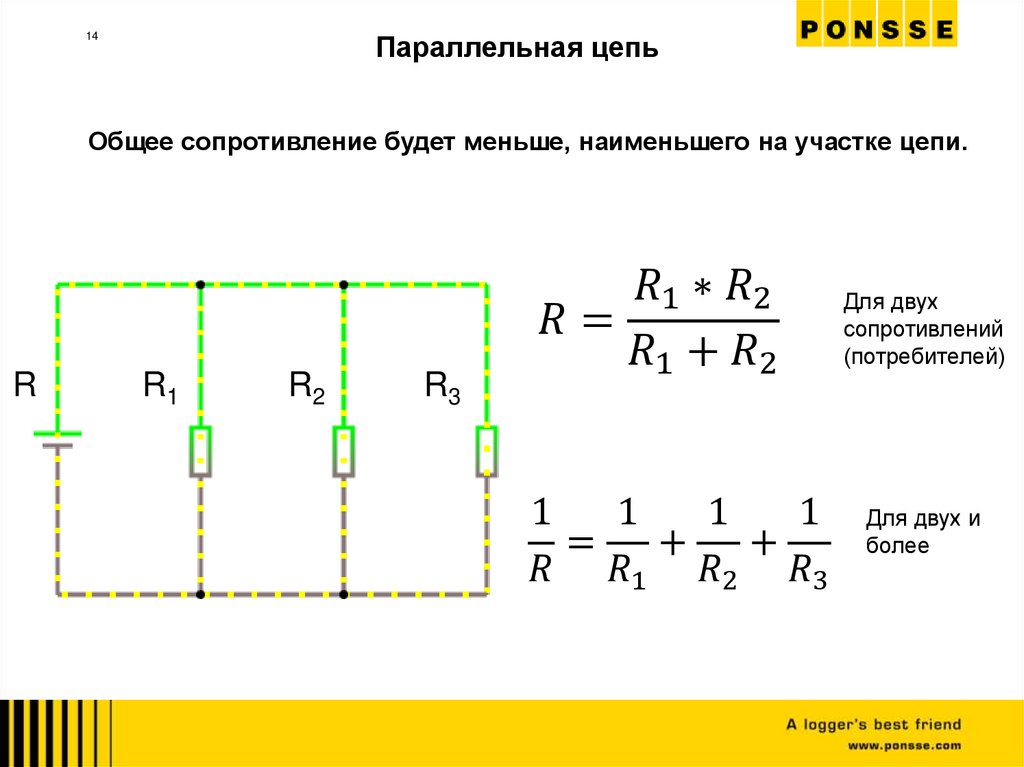

14.

Параллельная цепь
14
Общее сопротивление будет меньше, наименьшего на участке цепи.
R
R1
R2
R3
