АРП DF-2000

1. АРП «DF 2000»

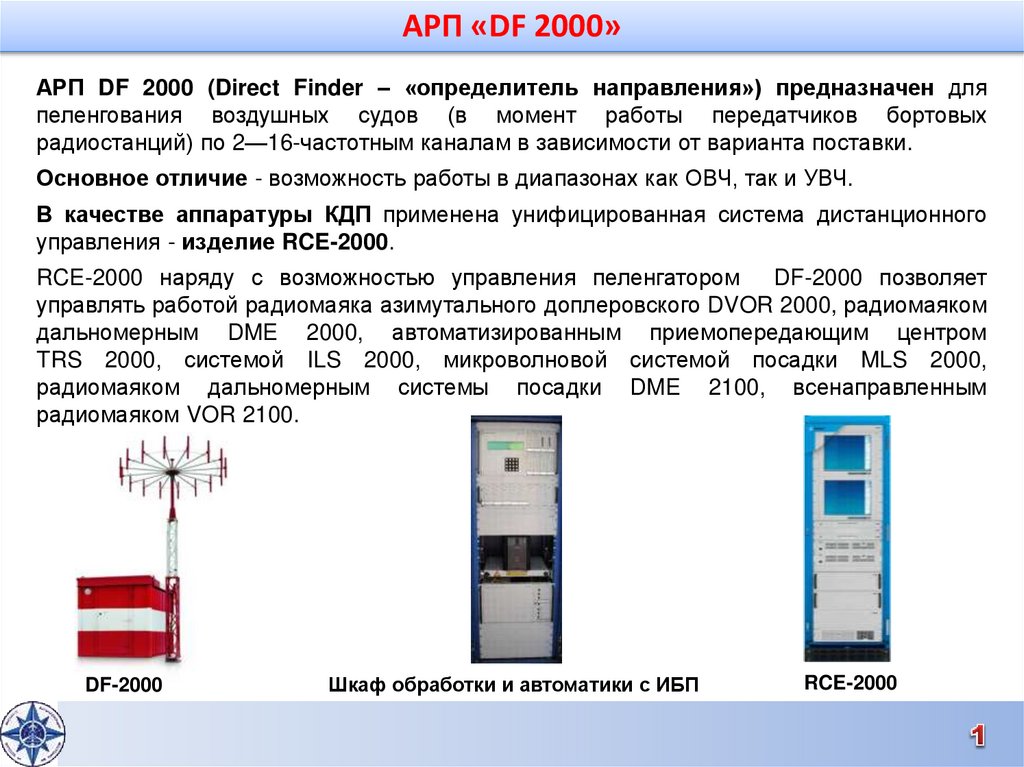

АРП DF 2000 (Direct Finder – «определитель направления») предназначен для
пеленгования воздушных судов (в момент работы передатчиков бортовых
радиостанций) по 2—16-частотным каналам в зависимости от варианта поставки.
Основное отличие - возможность работы в диапазонах как ОВЧ, так и УВЧ.
В качестве аппаратуры КДП применена унифицированная система дистанционного
управления - изделие RCE-2000.
RCE-2000 наряду с возможностью управления пеленгатором DF-2000 позволяет
управлять работой радиомаяка азимутального доплеровского DVOR 2000, радиомаяком
дальномерным DME 2000, автоматизированным приемопередающим центром
TRS 2000, системой ILS 2000, микроволновой системой посадки MLS 2000,
радиомаяком дальномерным системы посадки DME 2100, всенаправленным
радиомаяком VOR 2100.
DF-2000
Шкаф обработки и автоматики с ИБП
RCE-2000

2. АРП «DF 2000»

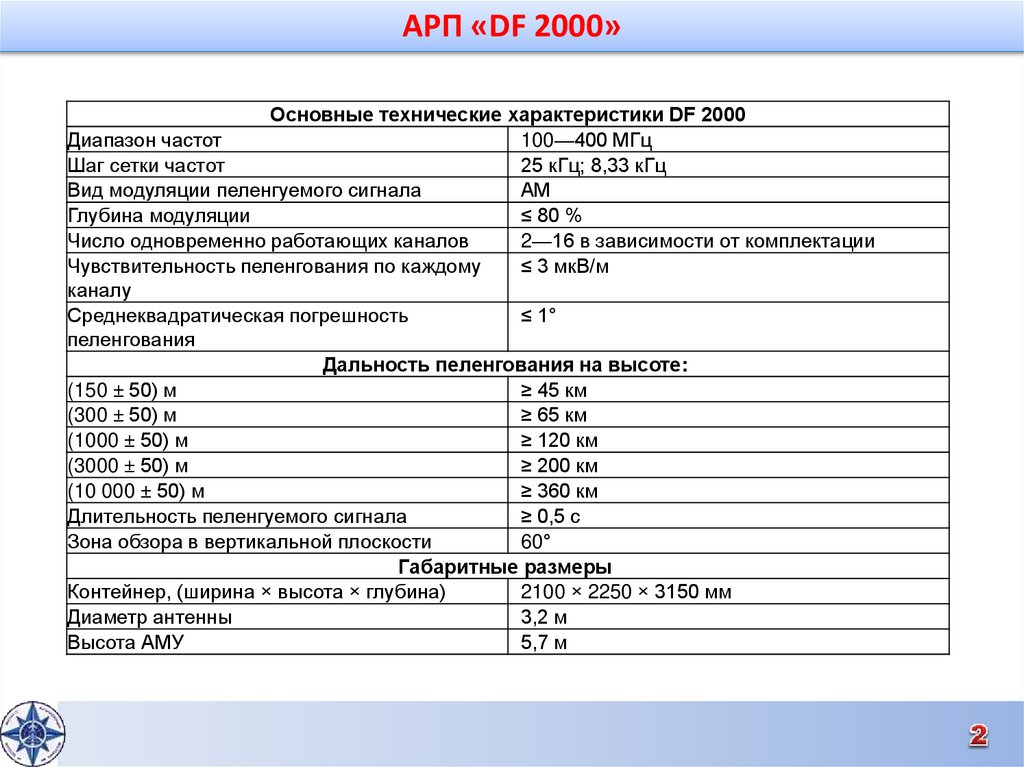

Основные технические характеристики DF 2000
Диапазон частот
100—400 МГц
Шаг сетки частот
25 кГц; 8,33 кГц
Вид модуляции пеленгуемого сигнала
АМ
Глубина модуляции
≤ 80 %
Число одновременно работающих каналов
2—16 в зависимости от комплектации
Чувствительность пеленгования по каждому
≤ 3 мкВ/м
каналу
Среднеквадратическая погрешность
≤ 1°
пеленгования
Дальность пеленгования на высоте:
(150 ± 50) м
≥ 45 км
(300 ± 50) м
≥ 65 км
(1000 ± 50) м
≥ 120 км
(3000 ± 50) м
≥ 200 км
(10 000 ± 50) м
≥ 360 км
Длительность пеленгуемого сигнала
≥ 0,5 с
Зона обзора в вертикальной плоскости
60°
Габаритные размеры
Контейнер, (ширина × высота × глубина)
2100 × 2250 × 3150 мм
Диаметр антенны
3,2 м
Высота АМУ
5,7 м

3. АРП «DF 2000»

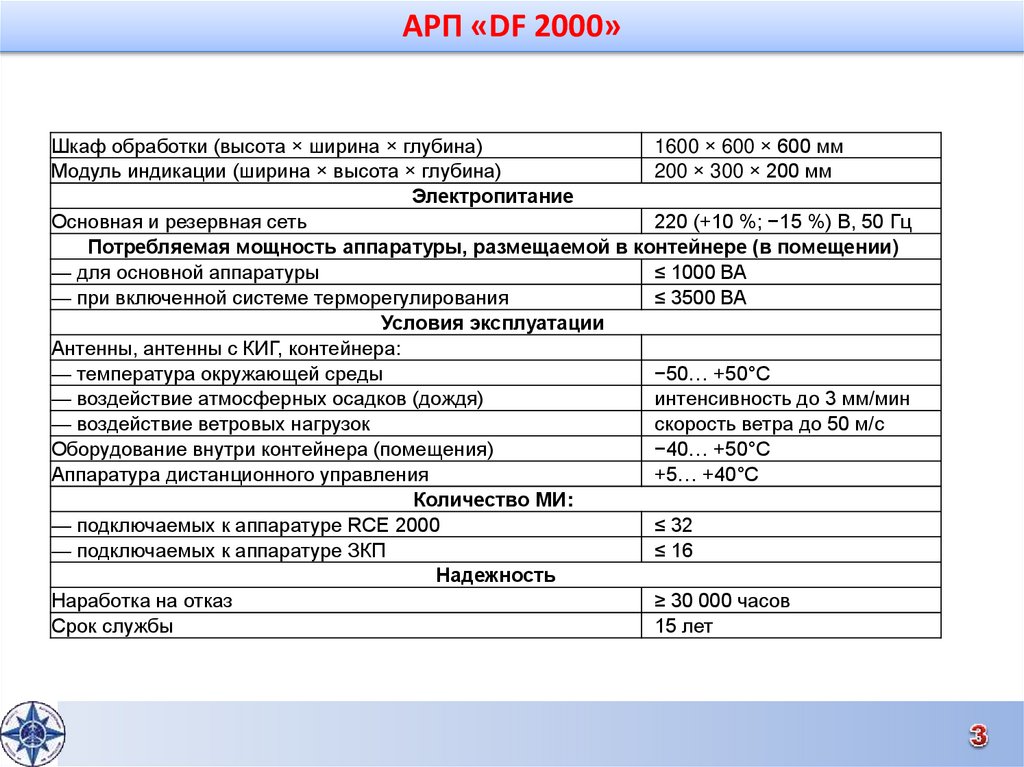

Шкаф обработки (высота × ширина × глубина)
1600 × 600 × 600 мм
Модуль индикации (ширина × высота × глубина)
200 × 300 × 200 мм
Электропитание
Основная и резервная сеть
220 (+10 %; −15 %) В, 50 Гц
Потребляемая мощность аппаратуры, размещаемой в контейнере (в помещении)
— для основной аппаратуры
≤ 1000 ВА
— при включенной системе терморегулирования
≤ 3500 ВА
Условия эксплуатации
Антенны, антенны с КИГ, контейнера:
— температура окружающей среды
−50… +50°С
— воздействие атмосферных осадков (дождя)
интенсивность до 3 мм/мин
— воздействие ветровых нагрузок
скорость ветра до 50 м/с
Оборудование внутри контейнера (помещения)
−40… +50°С
Аппаратура дистанционного управления
+5… +40°С
Количество МИ:
— подключаемых к аппаратуре RCE 2000
≤ 32
— подключаемых к аппаратуре ЗКП
≤ 16
Надежность
Наработка на отказ
≥ 30 000 часов
Срок службы
15 лет

4. АРП «DF 2000»

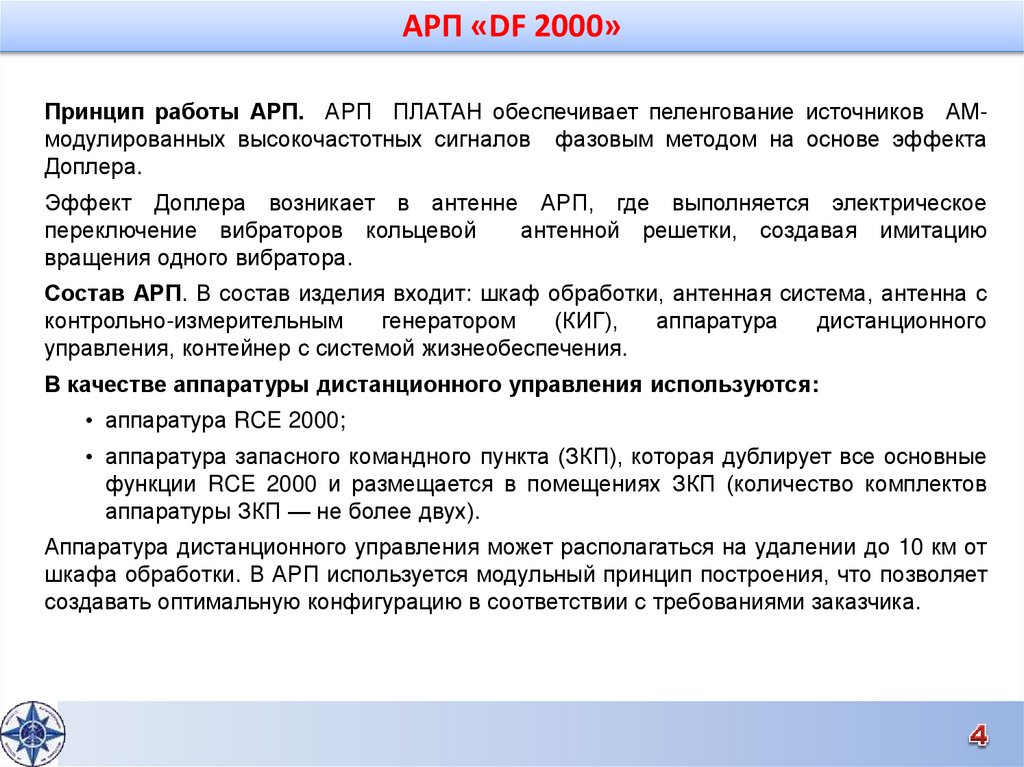

Принцип работы АРП. АРП ПЛАТАН обеспечивает пеленгование источников АМмодулированных высокочастотных сигналов фазовым методом на основе эффекта
Доплера.
Эффект Доплера возникает в антенне АРП, где выполняется электрическое
переключение вибраторов кольцевой
антенной решетки, создавая имитацию
вращения одного вибратора.
Состав АРП. В состав изделия входит: шкаф обработки, антенная система, антенна с
контрольно-измерительным
генератором
(КИГ),
аппаратура
дистанционного
управления, контейнер с системой жизнеобеспечения.
В качестве аппаратуры дистанционного управления используются:
• аппаратура RCE 2000;
• аппаратура запасного командного пункта (ЗКП), которая дублирует все основные
функции RCE 2000 и размещается в помещениях ЗКП (количество комплектов
аппаратуры ЗКП — не более двух).
Аппаратура дистанционного управления может располагаться на удалении до 10 км от
шкафа обработки. В АРП используется модульный принцип построения, что позволяет
создавать оптимальную конфигурацию в соответствии с требованиями заказчика.

5. АРП «DF 2000»

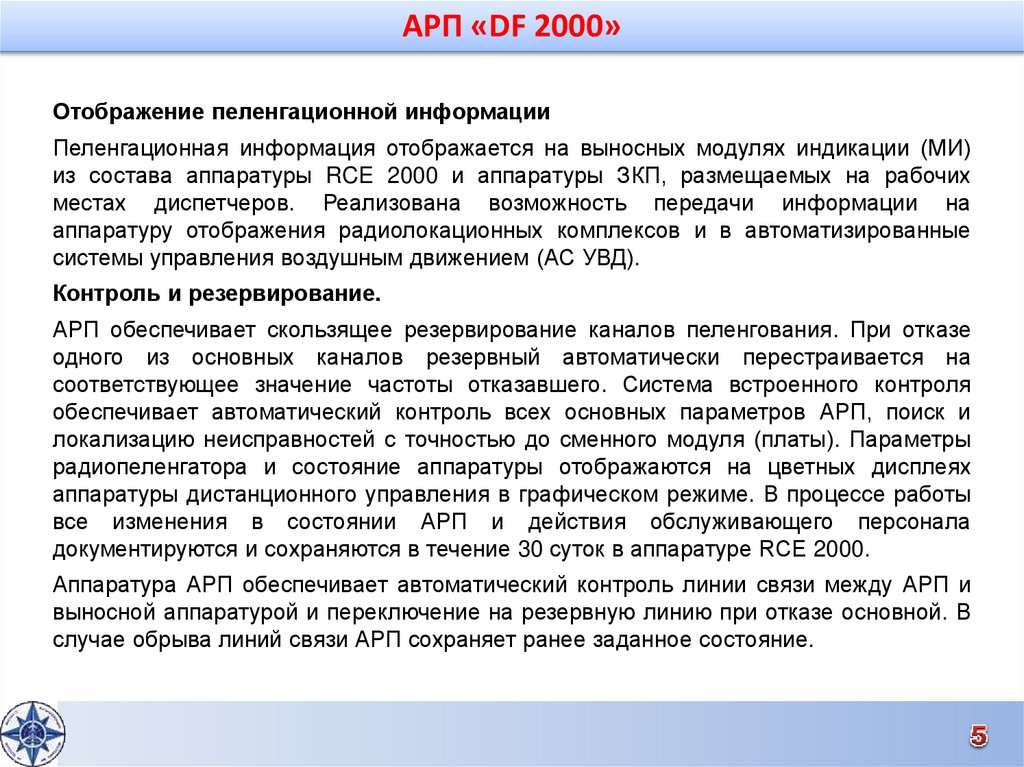

Отображение пеленгационной информации
Пеленгационная информация отображается на выносных модулях индикации (МИ)
из состава аппаратуры RCE 2000 и аппаратуры ЗКП, размещаемых на рабочих
местах диспетчеров. Реализована возможность передачи информации на
аппаратуру отображения радиолокационных комплексов и в автоматизированные
системы управления воздушным движением (АС УВД).
Контроль и резервирование.
АРП обеспечивает скользящее резервирование каналов пеленгования. При отказе
одного из основных каналов резервный автоматически перестраивается на
соответствующее значение частоты отказавшего. Система встроенного контроля
обеспечивает автоматический контроль всех основных параметров АРП, поиск и
локализацию неисправностей с точностью до сменного модуля (платы). Параметры
радиопеленгатора и состояние аппаратуры отображаются на цветных дисплеях
аппаратуры дистанционного управления в графическом режиме. В процессе работы
все изменения в состоянии АРП и действия обслуживающего персонала
документируются и сохраняются в течение 30 суток в аппаратуре RCЕ 2000.
Аппаратура АРП обеспечивает автоматический контроль линии связи между АРП и
выносной аппаратурой и переключение на резервную линию при отказе основной. В
случае обрыва линий связи АРП сохраняет ранее заданное состояние.

6. АРП

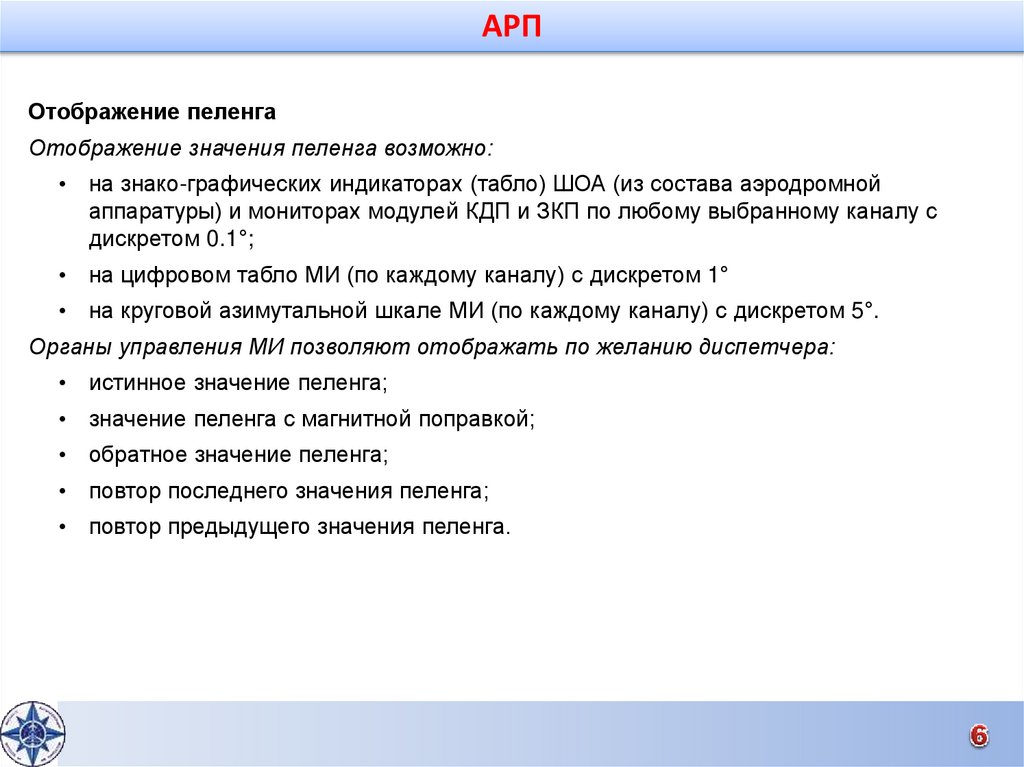

Отображение пеленга
Отображение значения пеленга возможно:
на знако-графических индикаторах (табло) ШОА (из состава аэродромной
аппаратуры) и мониторах модулей КДП и ЗКП по любому выбранному каналу с
дискретом 0.1°;
на цифровом табло МИ (по каждому каналу) с дискретом 1°
на круговой азимутальной шкале МИ (по каждому каналу) с дискретом 5°.
Органы управления МИ позволяют отображать по желанию диспетчера:
истинное значение пеленга;
значение пеленга с магнитной поправкой;
обратное значение пеленга;
повтор последнего значения пеленга;
повтор предыдущего значения пеленга.

7. АРП

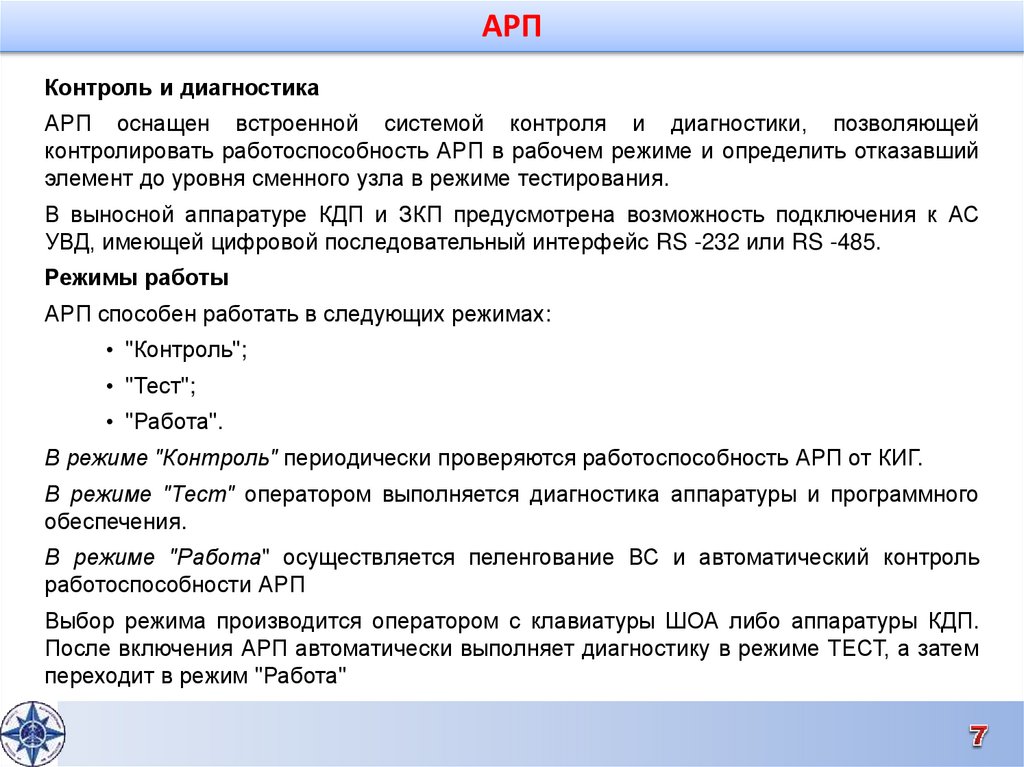

Контроль и диагностика
АРП оснащен встроенной системой контроля и диагностики, позволяющей
контролировать работоспособность АРП в рабочем режиме и определить отказавший
элемент до уровня сменного узла в режиме тестирования.
В выносной аппаратуре КДП и ЗКП предусмотрена возможность подключения к АС
УВД, имеющей цифровой последовательный интерфейс RS -232 или RS -485.
Режимы работы
АРП способен работать в следующих режимах:
• "Контроль";
• "Тест";
• "Работа".
В режиме "Контроль" периодически проверяются работоспособность АРП от КИГ.
В режиме "Тест" оператором выполняется диагностика аппаратуры и программного
обеспечения.
В режиме "Работа" осуществляется пеленгование ВС и автоматический контроль
работоспособности АРП
Выбор режима производится оператором с клавиатуры ШОА либо аппаратуры КДП.
После включения АРП автоматически выполняет диагностику в режиме ТЕСТ, а затем
переходит в режим "Работа"

8. АРП DF-2000

Антенная система АРП ПЛАТАН
Принцип построения, техническая реализация, технические параметры АС DF - 2000
остались, в основном, без изменений, как и у АРП ПЛАТАН первого выпуска
(изменены уровни сигналов управления подключением вибраторов).

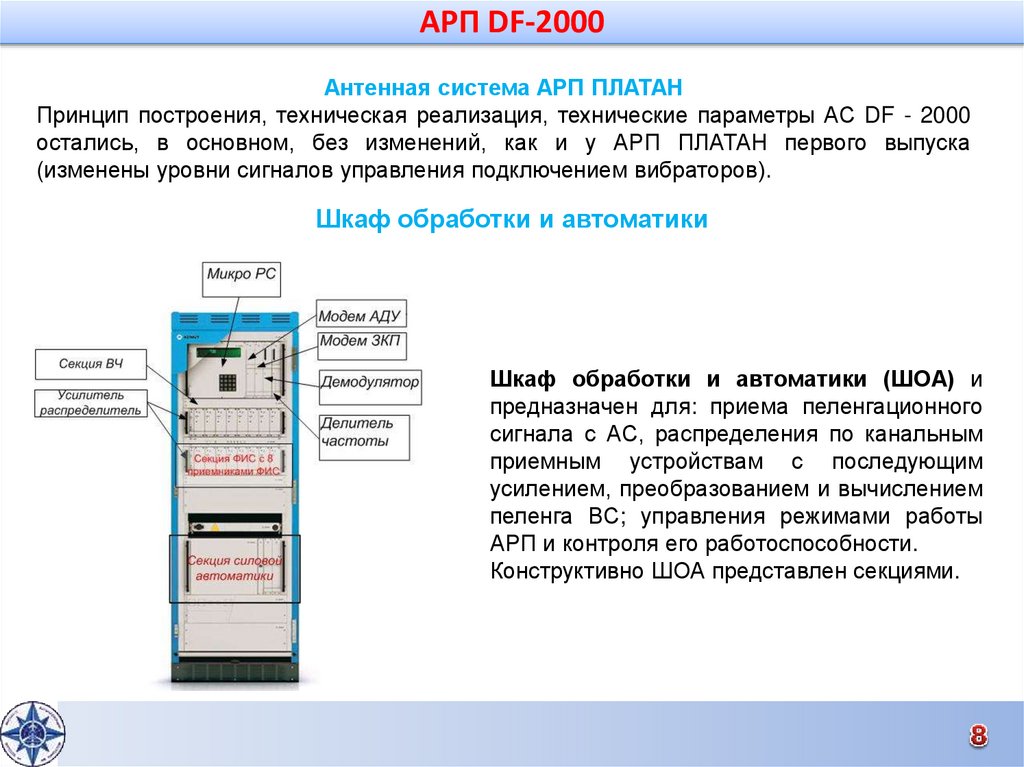

Шкаф обработки и автоматики
Шкаф обработки и автоматики (ШОА) и
предназначен для: приема пеленгационного
сигнала с АС, распределения по канальным
приемным устройствам с последующим
усилением, преобразованием и вычислением
пеленга ВС; управления режимами работы
АРП и контроля его работоспособности.
Конструктивно ШОА представлен секциями.

9. АРП DF-2000

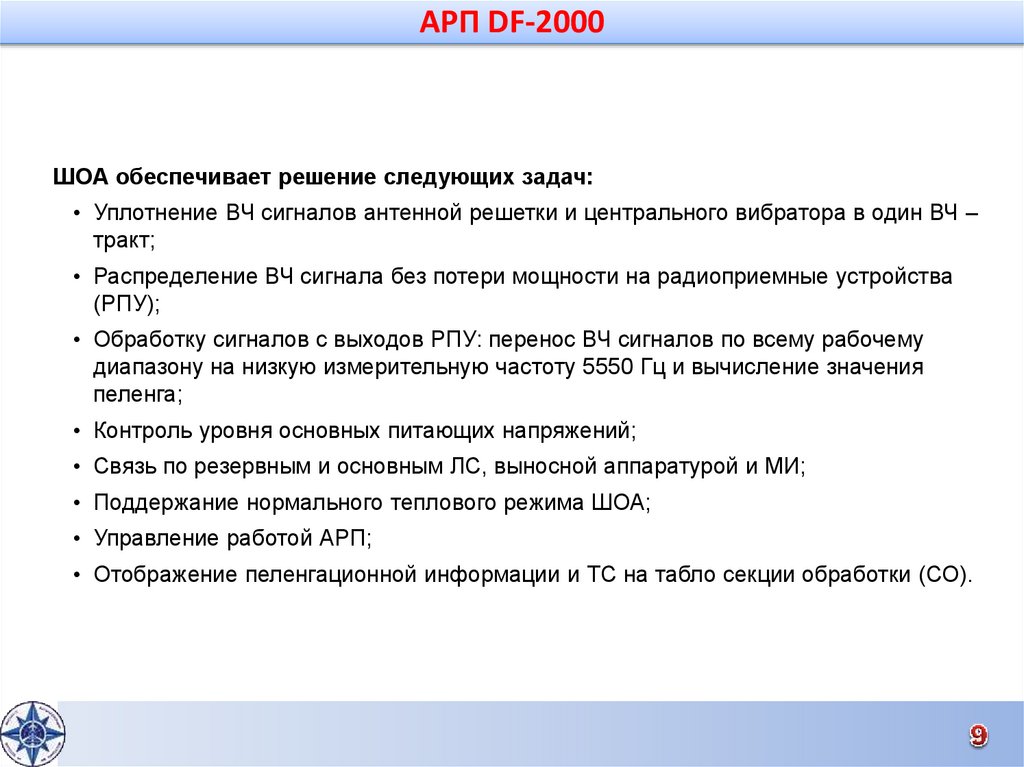

ШОА обеспечивает решение следующих задач:
• Уплотнение ВЧ сигналов антенной решетки и центрального вибратора в один ВЧ –
тракт;
• Распределение ВЧ сигнала без потери мощности на радиоприемные устройства
(РПУ);
• Обработку сигналов с выходов РПУ: перенос ВЧ сигналов по всему рабочему
диапазону на низкую измерительную частоту 5550 Гц и вычисление значения
пеленга;
• Контроль уровня основных питающих напряжений;
• Связь по резервным и основным ЛС, выносной аппаратурой и МИ;
• Поддержание нормального теплового режима ШОА;
• Управление работой АРП;
• Отображение пеленгационной информации и ТС на табло секции обработки (СО).

10. АРП DF-2000

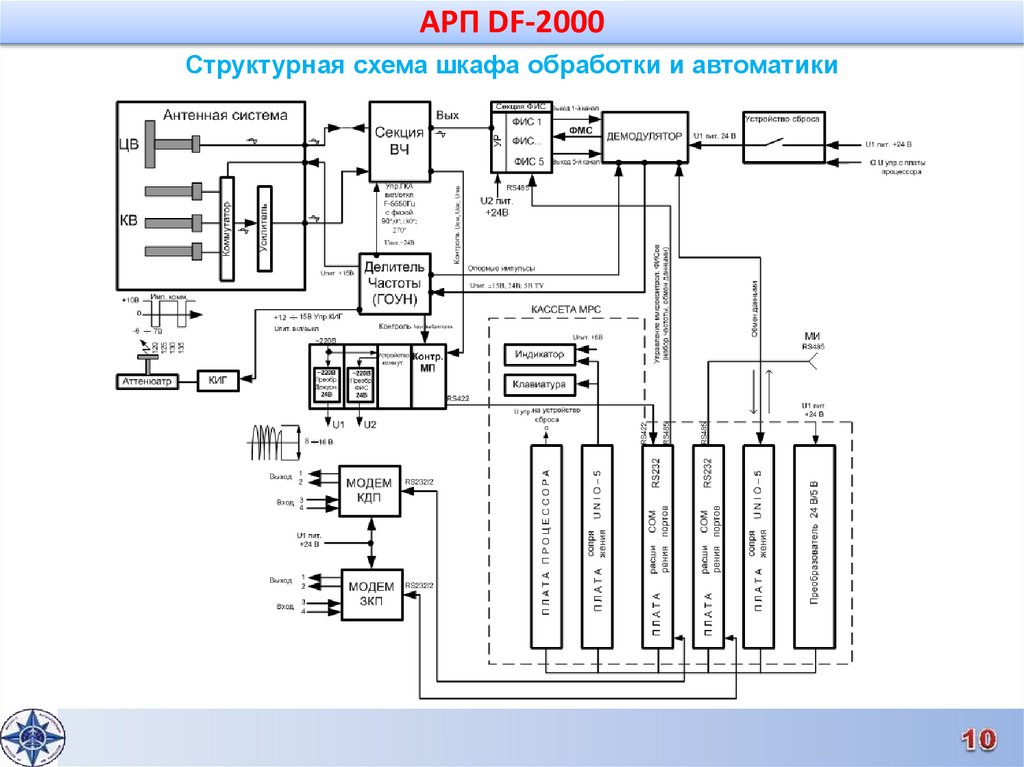

Структурная схема шкафа обработки и автоматики

11. АРП DF-2000

Структурная схема шкафа обработки и автоматики

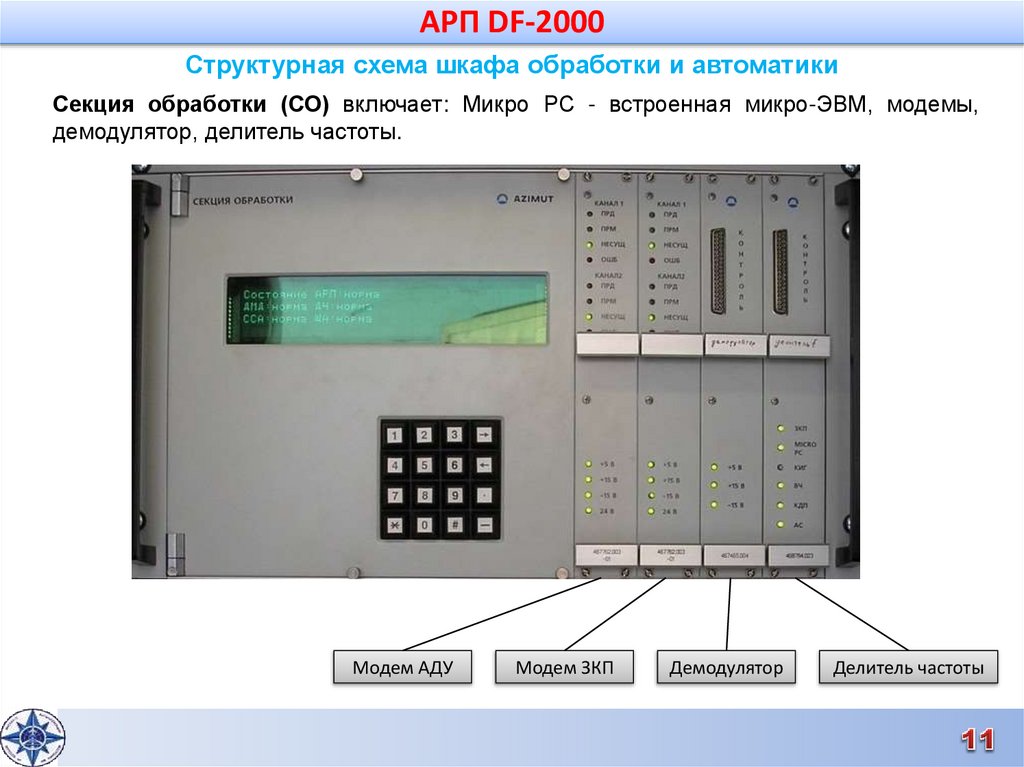

Секция обработки (СО) включает: Микро РС - встроенная микро-ЭВМ, модемы,
демодулятор, делитель частоты.
Модем АДУ
Модем ЗКП
Демодулятор
Делитель частоты

12. АРП DF-2000

Структурная схема шкафа обработки и автоматики

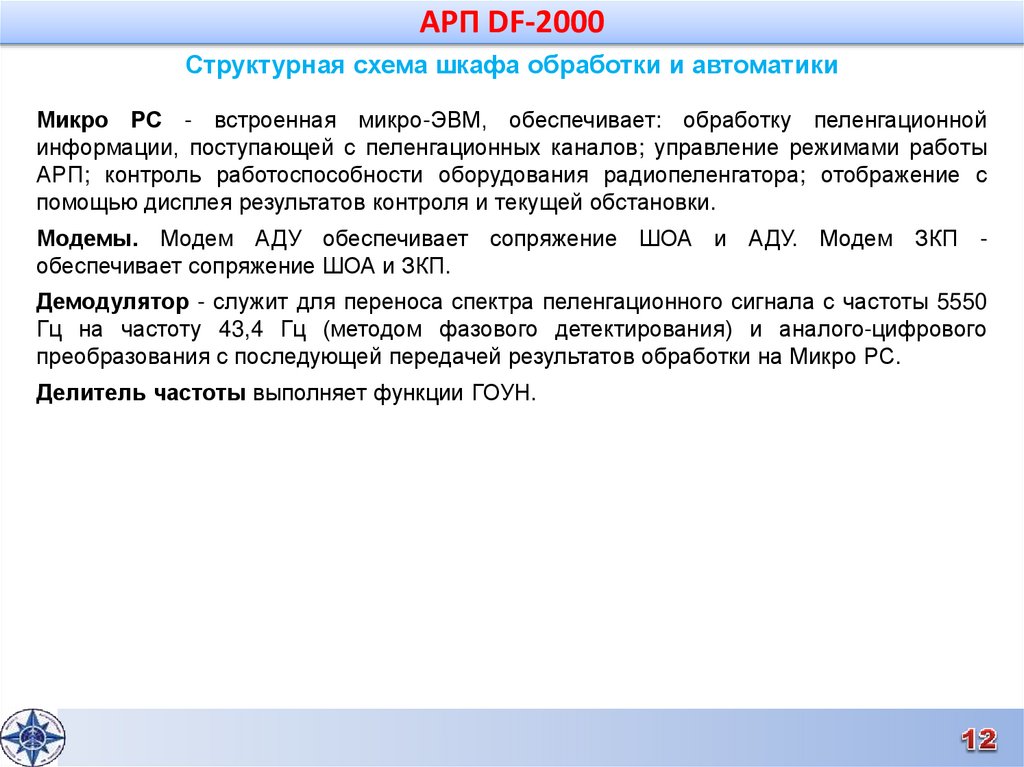

Микро РС - встроенная микро-ЭВМ, обеспечивает: обработку пеленгационной
информации, поступающей с пеленгационных каналов; управление режимами работы
АРП; контроль работоспособности оборудования радиопеленгатора; отображение с
помощью дисплея результатов контроля и текущей обстановки.
Модемы. Модем АДУ обеспечивает сопряжение ШОА и АДУ. Модем ЗКП обеспечивает сопряжение ШОА и ЗКП.
Демодулятор - служит для переноса спектра пеленгационного сигнала с частоты 5550
Гц на частоту 43,4 Гц (методом фазового детектирования) и аналого-цифрового
преобразования с последующей передачей результатов обработки на Микро РС.
Делитель частоты выполняет функции ГОУН.

13. АРП DF-2000

Структурная схема шкафа обработки и автоматики

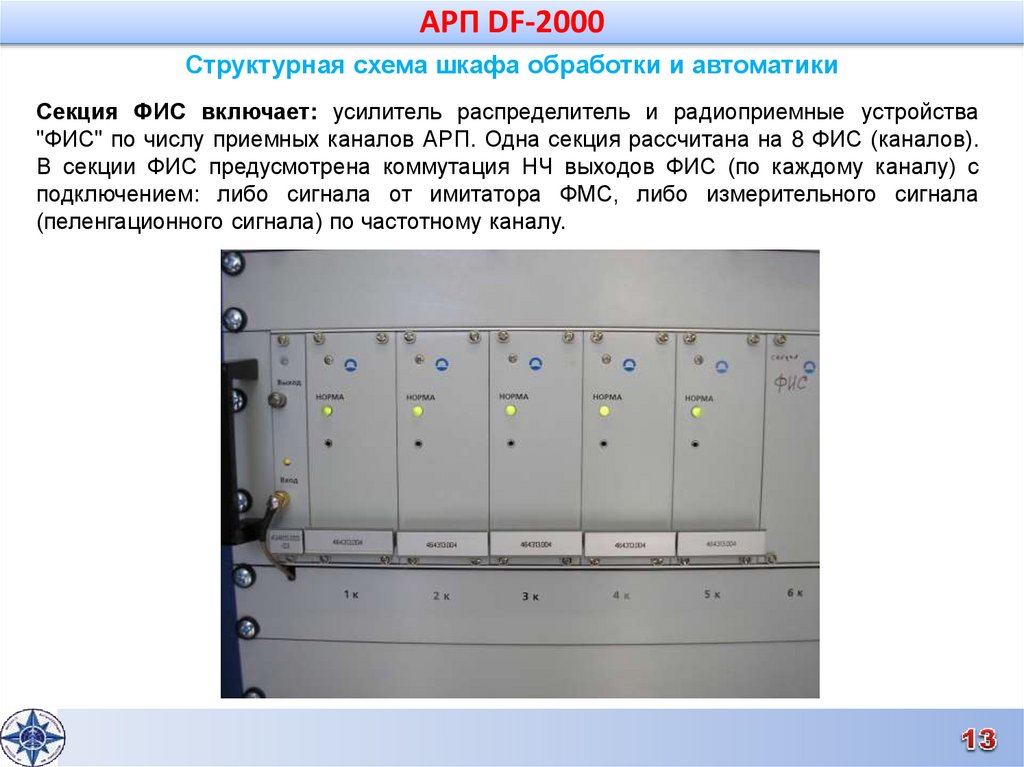

Секция ФИС включает: усилитель распределитель и радиоприемные устройства
"ФИС" по числу приемных каналов АРП. Одна секция рассчитана на 8 ФИС (каналов).
В секции ФИС предусмотрена коммутация НЧ выходов ФИС (по каждому каналу) с
подключением: либо сигнала от имитатора ФМС, либо измерительного сигнала
(пеленгационного сигнала) по частотному каналу.

14. АРП DF-2000

Структурная схема шкафа обработки и автоматики

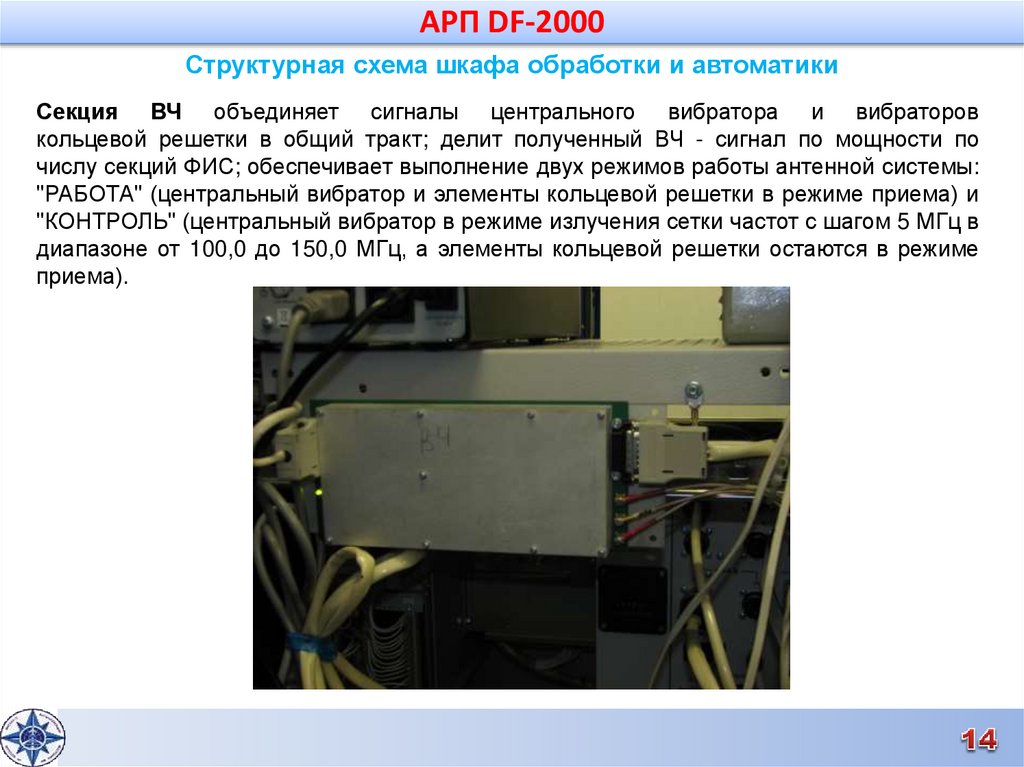

Секция ВЧ объединяет сигналы центрального вибратора и вибраторов
кольцевой решетки в общий тракт; делит полученный ВЧ - сигнал по мощности по
числу секций ФИС; обеспечивает выполнение двух режимов работы антенной системы:
"РАБОТА" (центральный вибратор и элементы кольцевой решетки в режиме приема) и
"КОНТРОЛЬ" (центральный вибратор в режиме излучения сетки частот с шагом 5 МГц в
диапазоне от 100,0 до 150,0 МГц, а элементы кольцевой решетки остаются в режиме
приема).

15. АРП DF-2000

Структурная схема шкафа обработки и автоматики

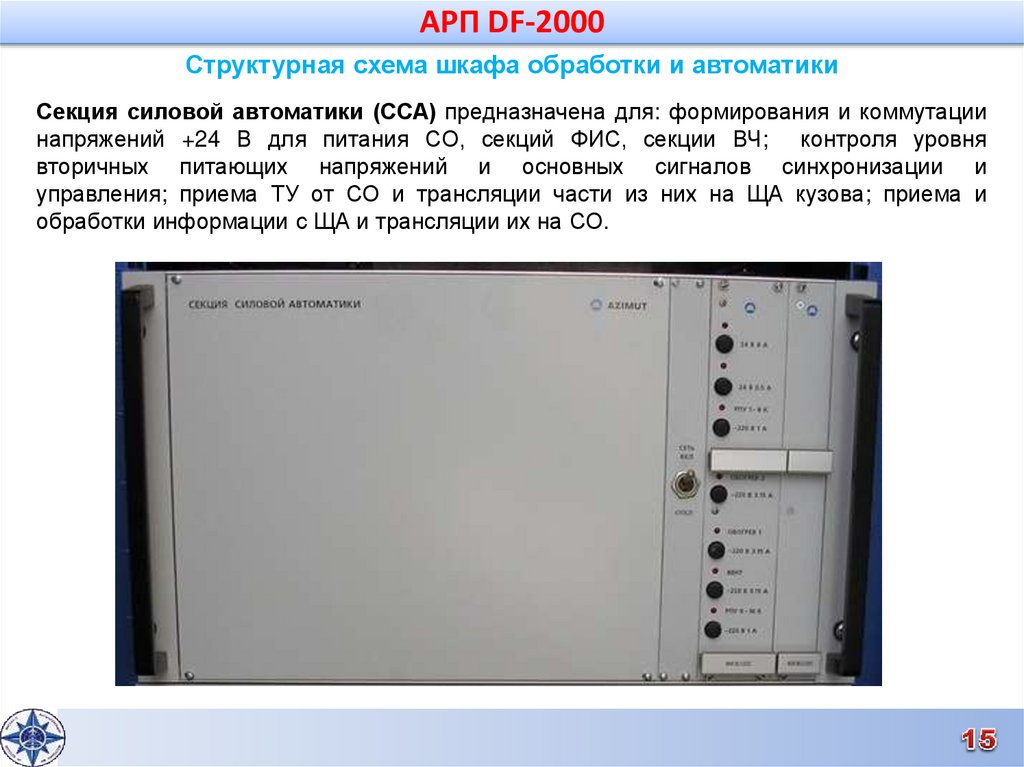

Секция силовой автоматики (ССА) предназначена для: формирования и коммутации
напряжений +24 В для питания СО, секций ФИС, секции ВЧ; контроля уровня
вторичных питающих напряжений и основных сигналов синхронизации и
управления; приема ТУ от СО и трансляции части из них на ЩА кузова; приема и
обработки информации с ЩА и трансляции их на СО.

16. АРП DF-2000

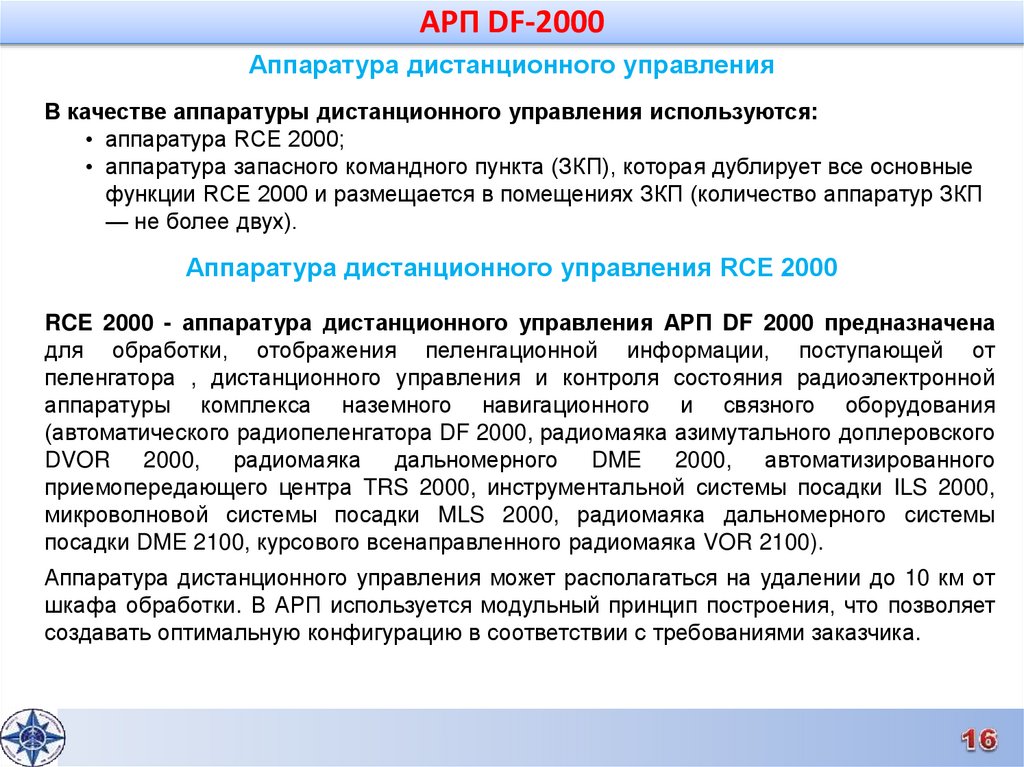

Аппаратура дистанционного управления
В качестве аппаратуры дистанционного управления используются:
• аппаратура RCE 2000;
• аппаратура запасного командного пункта (ЗКП), которая дублирует все основные
функции RCE 2000 и размещается в помещениях ЗКП (количество аппаратур ЗКП
— не более двух).
Аппаратура дистанционного управления RCE 2000
RCE 2000 - аппаратура дистанционного управления АРП DF 2000 предназначена
для обработки, отображения пеленгационной информации, поступающей от
пеленгатора , дистанционного управления и контроля состояния радиоэлектронной
аппаратуры комплекса наземного навигационного и связного оборудования
(автоматического радиопеленгатора DF 2000, радиомаяка азимутального доплеровского
DVOR 2000, радиомаяка дальномерного DME 2000, автоматизированного
приемопередающего центра TRS 2000, инструментальной системы посадки ILS 2000,
микроволновой системы посадки MLS 2000, радиомаяка дальномерного системы
посадки DME 2100, курсового всенаправленного радиомаяка VOR 2100).
Аппаратура дистанционного управления может располагаться на удалении до 10 км от
шкафа обработки. В АРП используется модульный принцип построения, что позволяет
создавать оптимальную конфигурацию в соответствии с требованиями заказчика.

17. АРП DF-2000

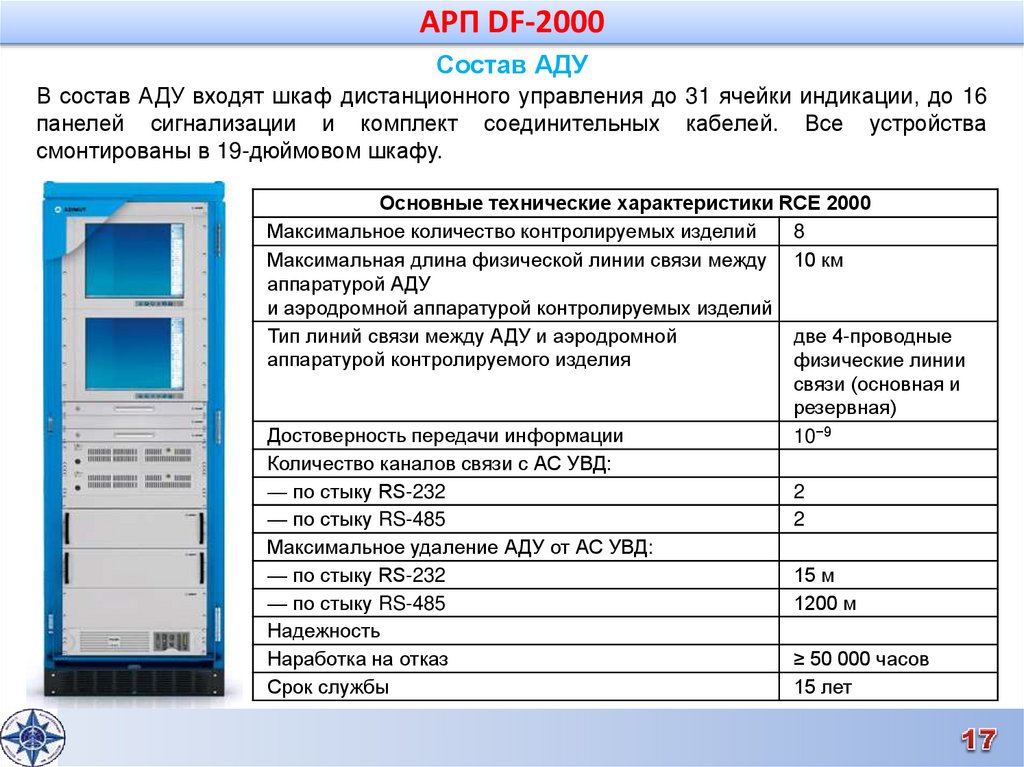

Состав АДУ
В состав АДУ входят шкаф дистанционного управления до 31 ячейки индикации, до 16
панелей сигнализации и комплект соединительных кабелей. Все устройства
смонтированы в 19-дюймовом шкафу.
Основные технические характеристики RCE 2000
Максимальное количество контролируемых изделий
8
Максимальная длина физической линии связи между 10 км
аппаратурой АДУ
и аэродромной аппаратурой контролируемых изделий
Тип линий связи между АДУ и аэродромной
две 4-проводные
аппаратурой контролируемого изделия
физические линии
связи (основная и
резервная)
Достоверность передачи информации
10−9
Количество каналов связи с АС УВД:
— по стыку RS-232
2
— по стыку RS-485
2
Максимальное удаление АДУ от АС УВД:
— по стыку RS-232
15 м
— по стыку RS-485
1200 м
Надежность
Наработка на отказ
≥ 50 000 часов
Срок службы
15 лет
