Разработка проекта участка механического цеха обработки детали «Шпиндель»

1.

Министерство образования Новосибирской области
ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ПРОФЕССИОНАЛЬНОЕ
ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ НОВОСИБИРСКОЙ ОБЛАСТИ
«НОВОСИБИРСКИЙ МАШИНОСТРОИТЕЛЬНЫЙ КОЛЛЕДЖ»
ТЕМА ДИПЛОМНОГО ПРОЕКТА:
Разработка проекта участка
механического цеха обработки
детали «Шпиндель»
Выполнила: студентка группы 21ТМП-32
Морозова Зоя Ивановна
Руководитель: Павкин Михаил Юрьевич

2.

Актуальность работы
Сегодняшнее машиностроение предъявляет высокие
требования к технической оснащенности, качеству и
долговечности выпускаемой продукции, а также к
своевременной модернизации устаревшего оборудования.
Это, в свою очередь, обуславливает необходимость ускорения
этапа проектирования, одновременного усовершенствования
конструкций новых машин, оптимизации технологических
процессов, применения новых материалов и внедрения более
точных вычислительных методов.
Результатом выполненной работы должен стать план участка
механического цеха по обработке детали.

3.

Объект исследования — технологический процесс
изготовления детали «Шпиндель».
Предмет исследования — планировка участка цеха
механической обработки детали «Шпиндель».
Цель работы — спроектировать участок
механического цеха по обработке детали «Шпиндель».

4.

Задачи:
– произвести анализ технологичности конструкции детали
«Шпиндель»;
– спроектировать станочное приспособление для 015 Токарная ПУ
операции;
– рассчитать себестоимость изготовления детали «Шпиндель»;
– определить требования к охране труда и окружающей среды на
участке механического цеха и предприятии;
– разработать план участка механического цеха по обработке детали
«Шпиндель».

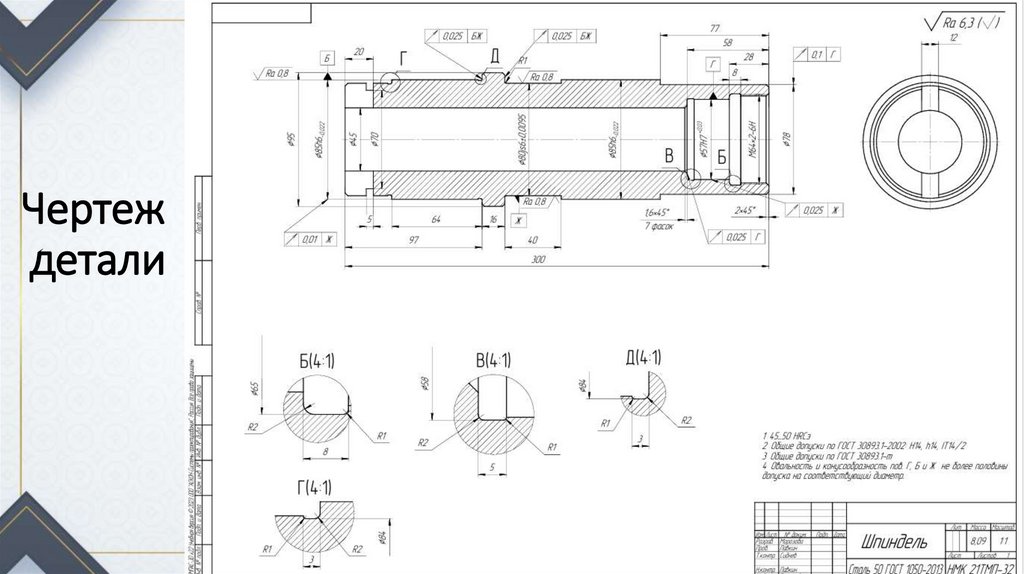

5. Чертеж детали

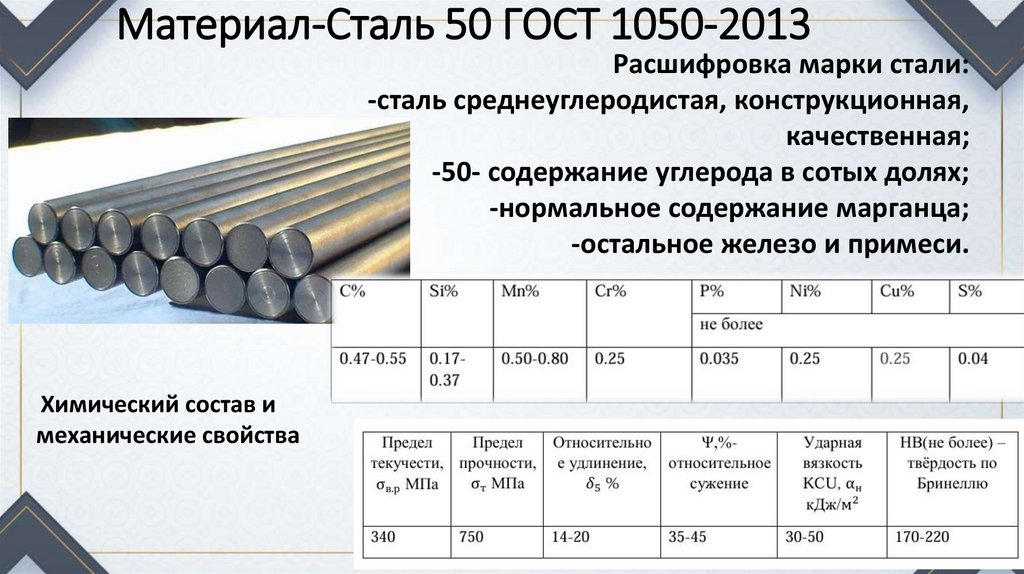

6. Материал-Сталь 50 ГОСТ 1050-2013

Расшифровка марки стали:
-сталь среднеуглеродистая, конструкционная,
качественная;
-50- содержание углерода в сотых долях;
-нормальное содержание марганца;
-остальное железо и примеси.
Химический состав и
механические свойства

7.

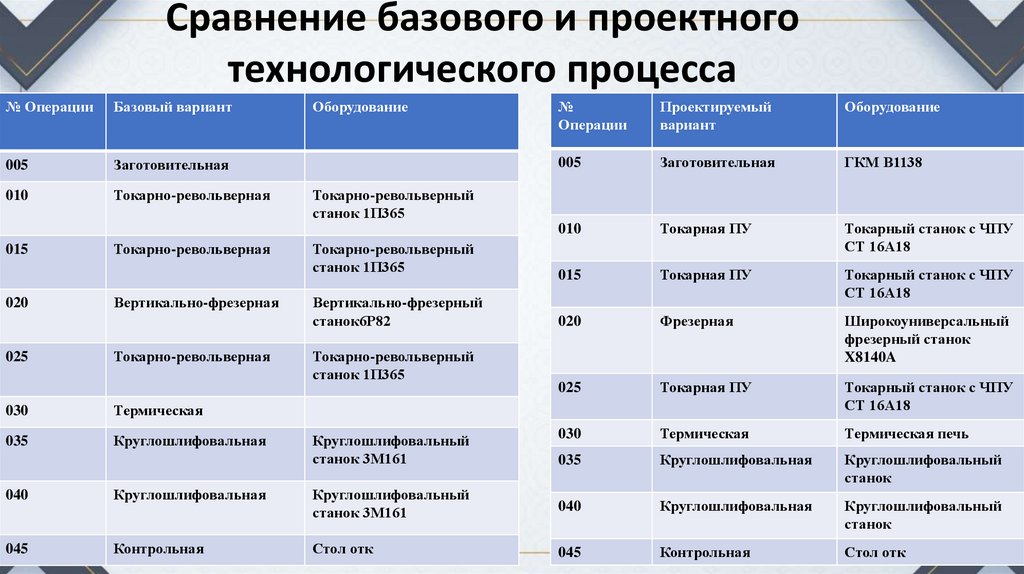

Сравнение базового и проектного
технологического процесса
№ Операции
Базовый вариант
005
Заготовительная
010
Токарно-револьверная
015
020
025
Токарно-револьверная
Вертикально-фрезерная
Токарно-револьверная
030
Термическая
035
Круглошлифовальная
Оборудование
№
Операции
Проектируемый
вариант
Оборудование
005
Заготовительная
ГКМ В1138
010
Токарная ПУ
Токарный станок с ЧПУ
СТ 16А18
015
Токарная ПУ
Токарный станок с ЧПУ
СТ 16А18
020
Фрезерная
Широкоуниверсальный
фрезерный станок
X8140A
025
Токарная ПУ
Токарный станок с ЧПУ
СТ 16А18
030
Термическая
Термическая печь
035
Круглошлифовальная
Круглошлифовальный
станок
Токарно-револьверный
станок 1П365
Токарно-револьверный
станок 1П365
Вертикально-фрезерный
станок6Р82
Токарно-револьверный
станок 1П365
Круглошлифовальный
станок 3М161
040
Круглошлифовальная
Круглошлифовальный
станок 3М161
040
Круглошлифовальная
Круглошлифовальный
станок
045
Контрольная
Стол отк
045
Контрольная
Стол отк

8.

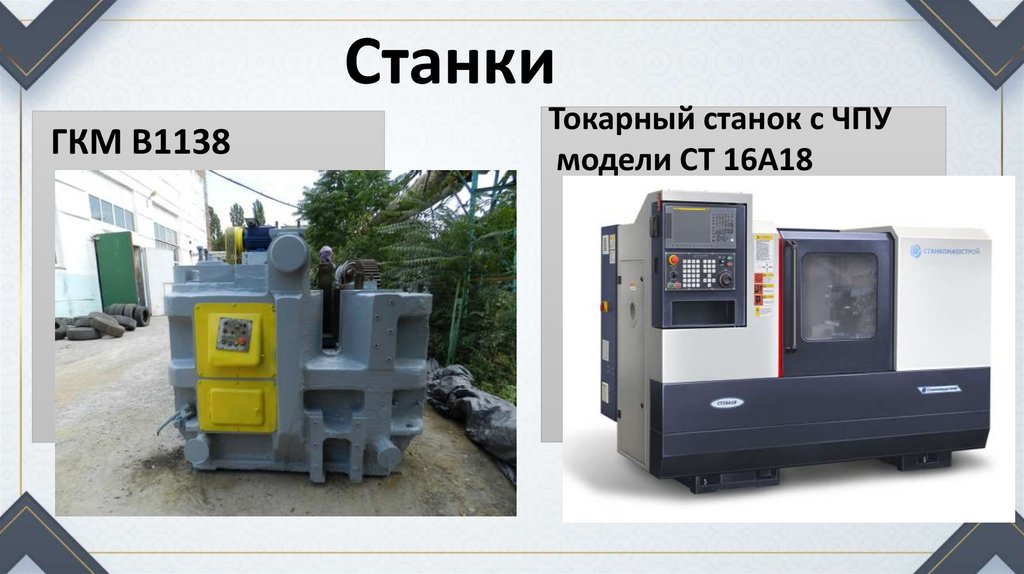

Станки
ГКМ В1138
Токарный станок с ЧПУ
модели СТ 16А18

9.

Широкоуниверсальный
фрезерный станок X8140A
Круглошлифовальный станок
ME1332A

10.

Режущий инструмент
Резец расточной ГОСТ 18883-73
Шлифовальный круг
ГОСТ 52781-2007
Резец расточной
Резец резьбовой ГОСТ 188875-73
Фреза для пазов
ГОСТ Р 53412-2009

11.

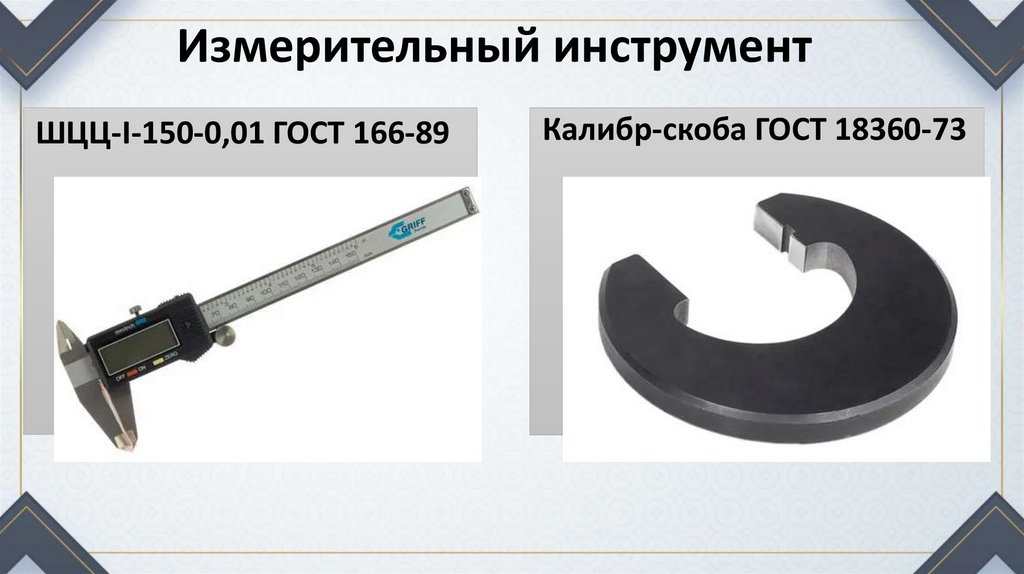

Измерительный инструмент
ШЦЦ-I-150-0,01 ГОСТ 166-89
Калибр-скоба ГОСТ 18360-73

12.

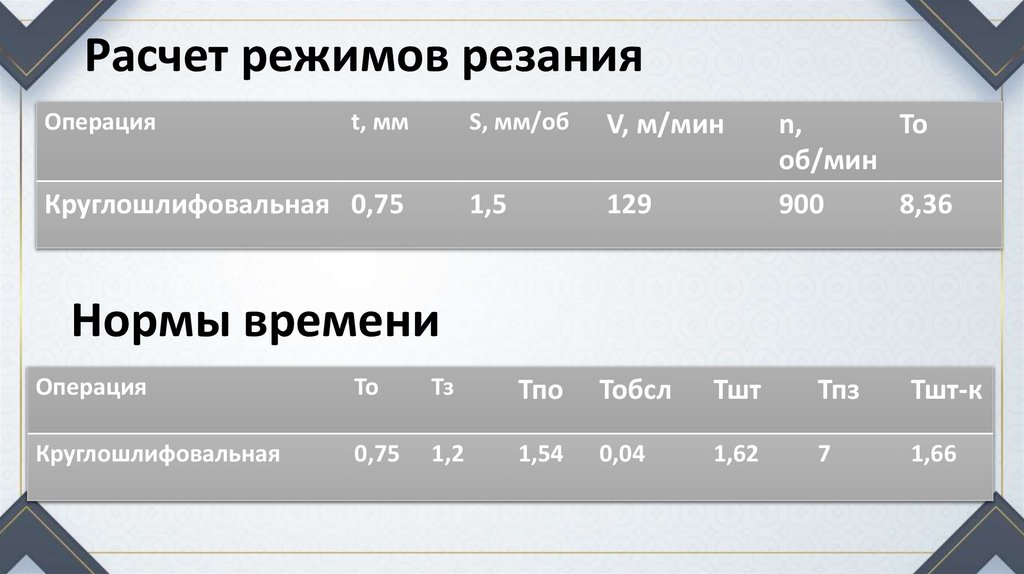

Расчет режимов резания
Операция
t, мм
Круглошлифовальная 0,75
S, мм/об
V, м/мин
1,5
129
n,
То
об/мин
900
8,36
Нормы времени
Операция
То
Тз
Тпо
Тобсл
Тшт
Тпз
Тшт-к
Круглошлифовальная
0,75
1,2
1,54
0,04
1,62
7
1,66

13.

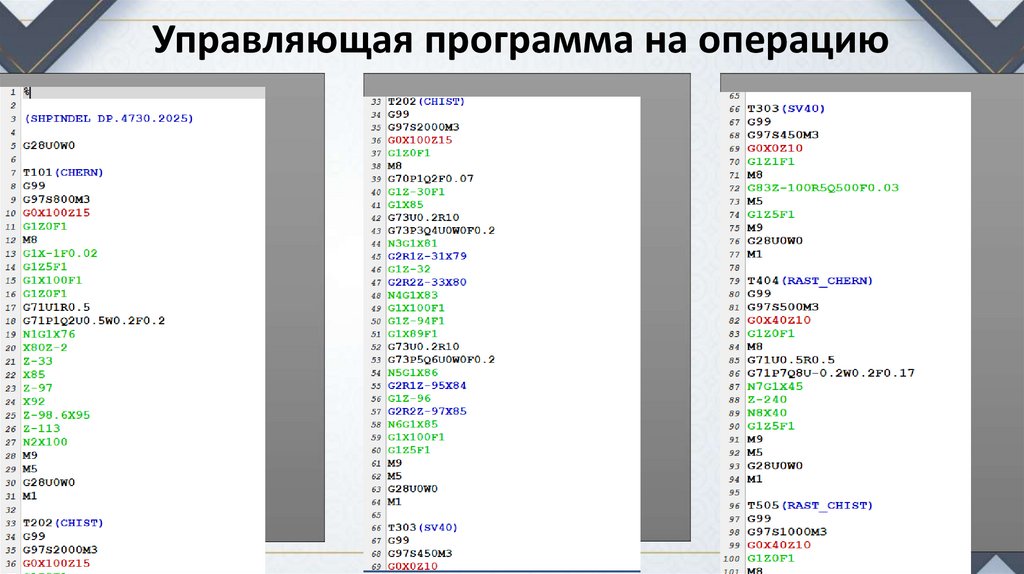

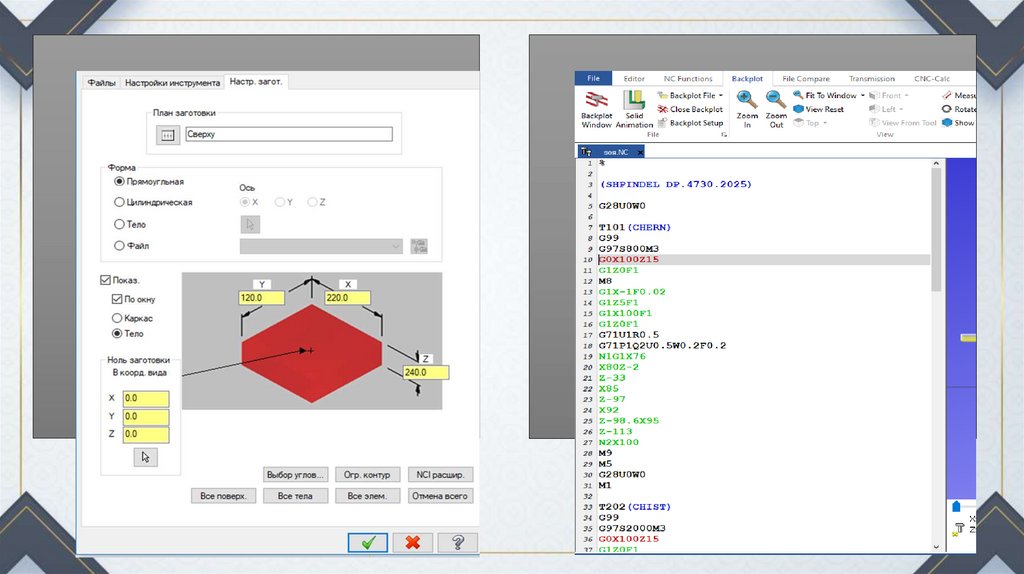

Управляющая программа на операцию

14.

15.

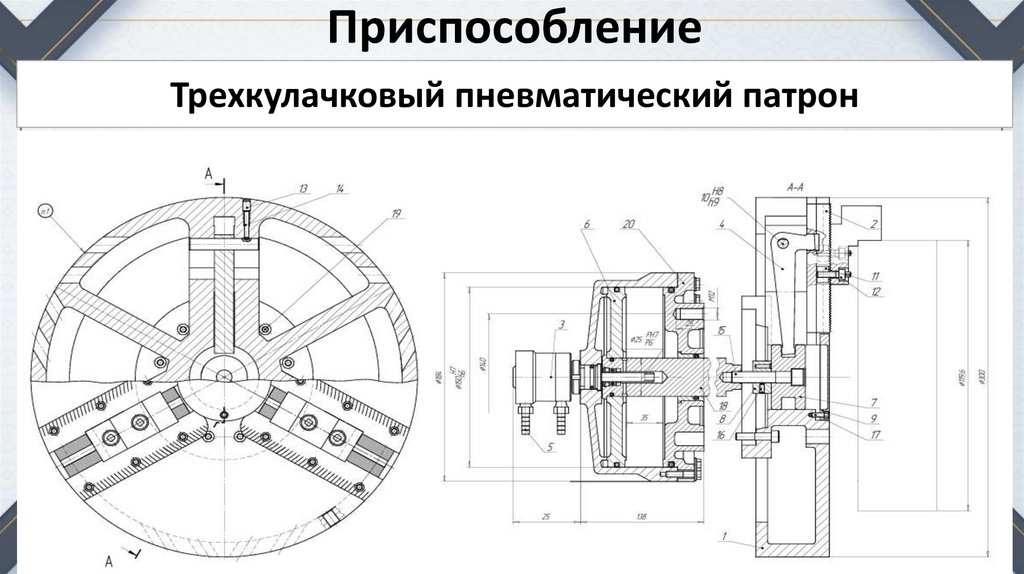

Приспособление
Трехкулачковый пневматический патрон

16.

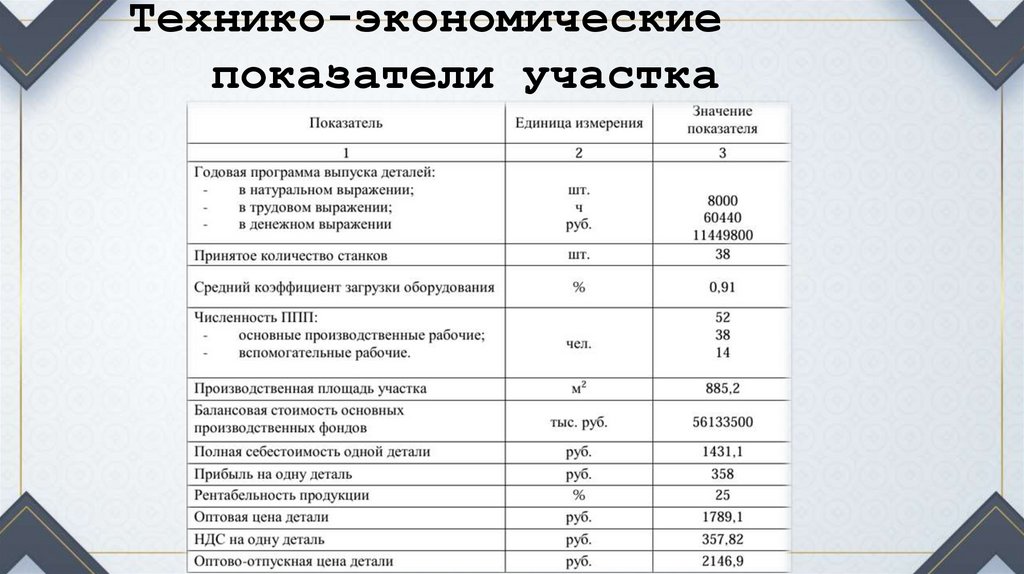

Технико-экономические
показатели участка

17.

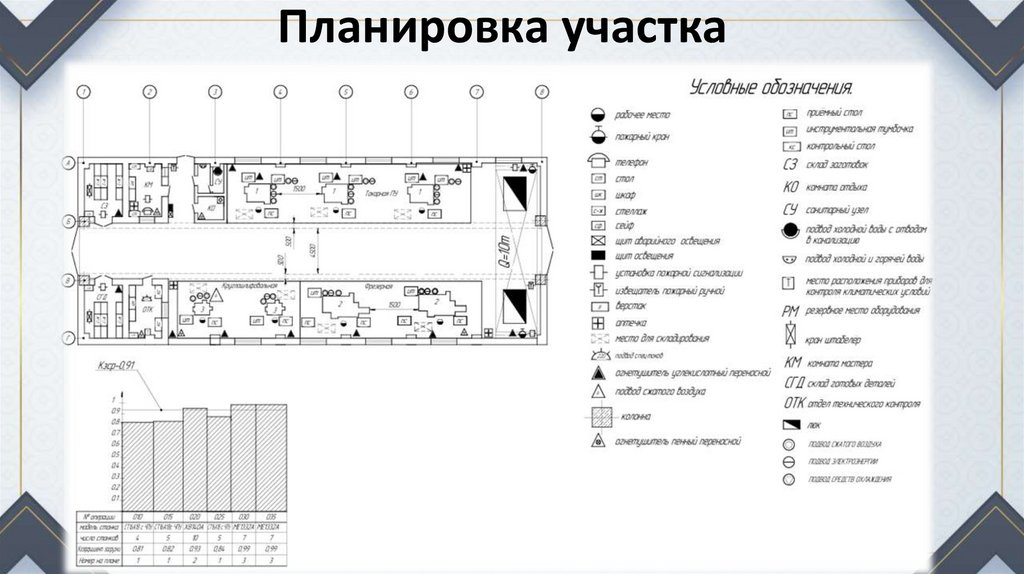

Планировка участка

18.

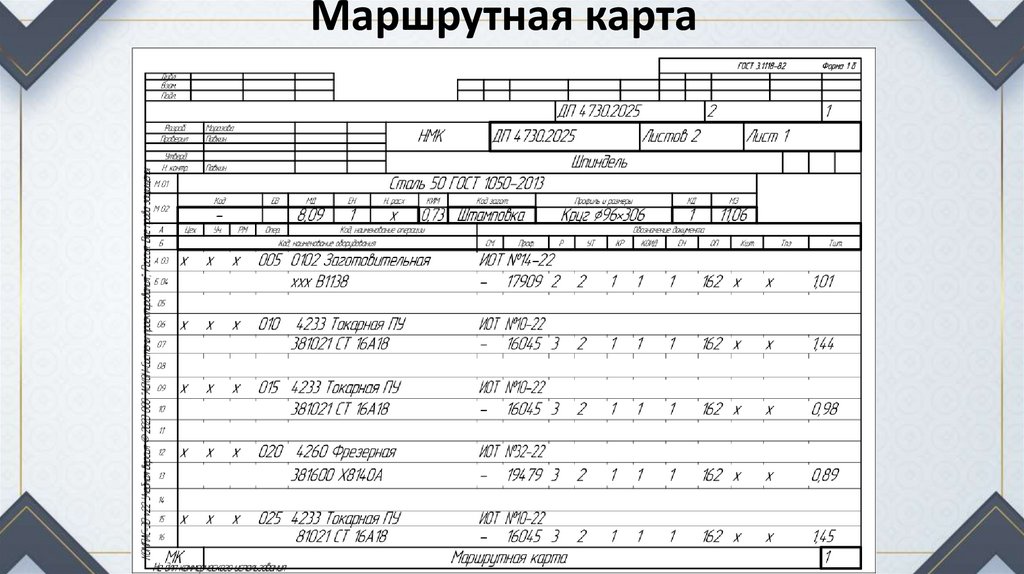

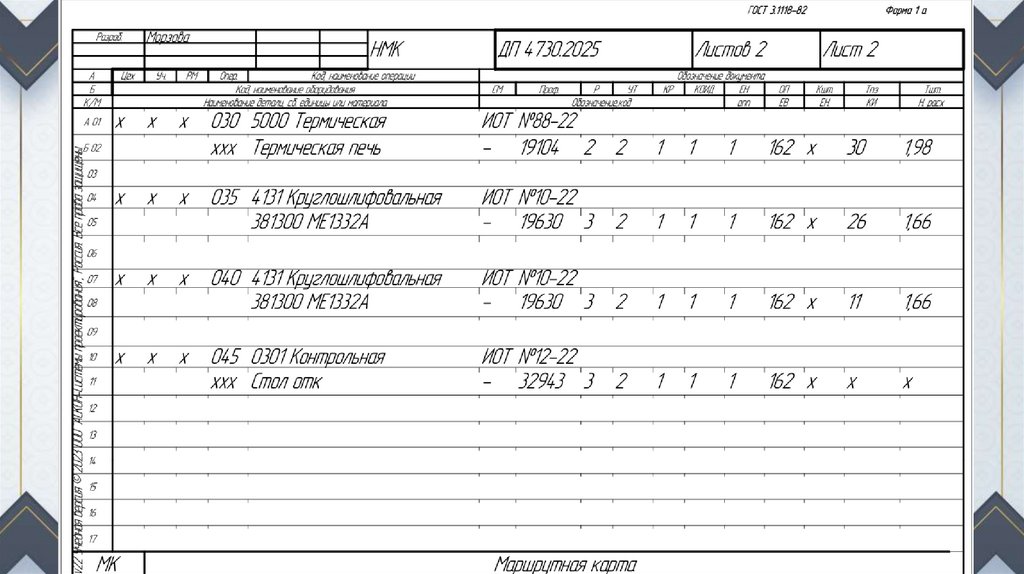

Маршрутная карта

19.

20.

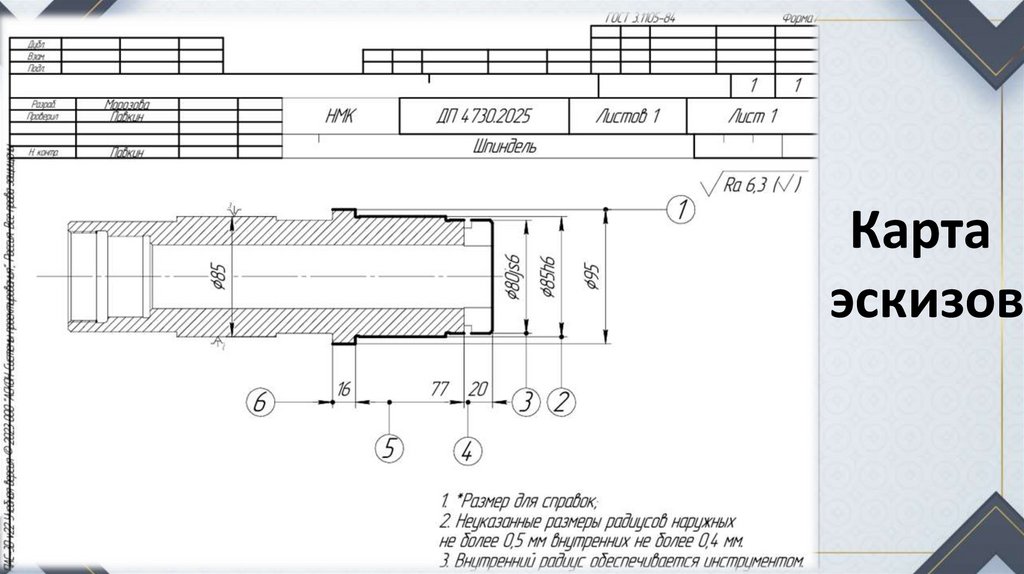

Карта
эскизов

21.

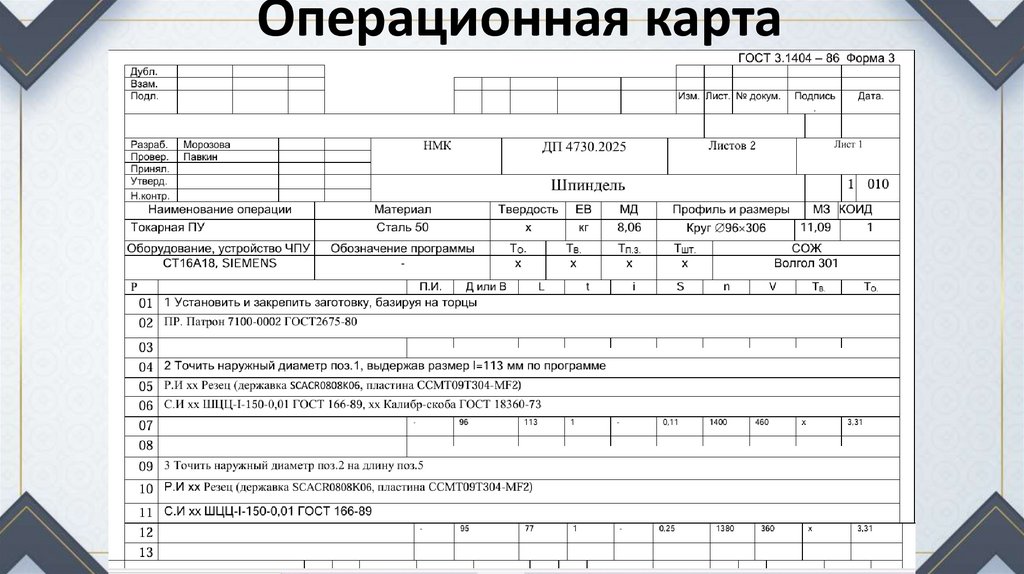

Операционная карта

22.

23.

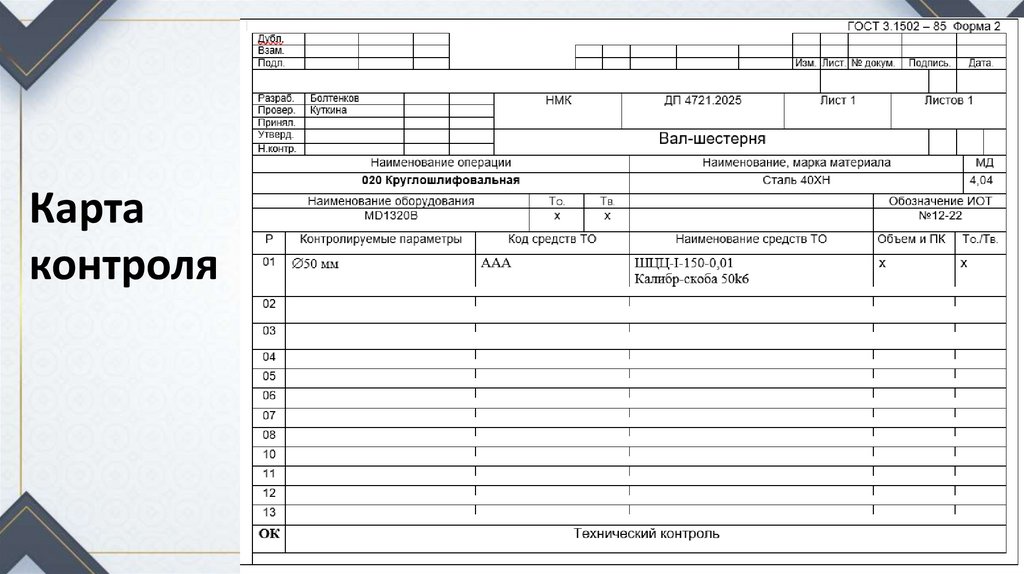

Карта
контроля

24.
