Ремонт сети воздуховодов вытяжных центральных кондиционеров

1. ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА (дипломная работа)   По специальности 15.02.13 Техническое обслуживание и ремонт систем

ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА
(дипломная работа)
По специальности 15.02.13 Техническое обслуживание и ремонт
систем вентиляции и кондиционирования
по теме:
РЕМОНТ СЕТИ ВОЗДУХОВОДОВ ВЫТЯЖНЫХ
ЦЕНТРАЛЬНЫХ КОНДИЦИОНЕРОВ
Выполнил: Морозов Алексей Дмитриевич
Группа: ВК-41

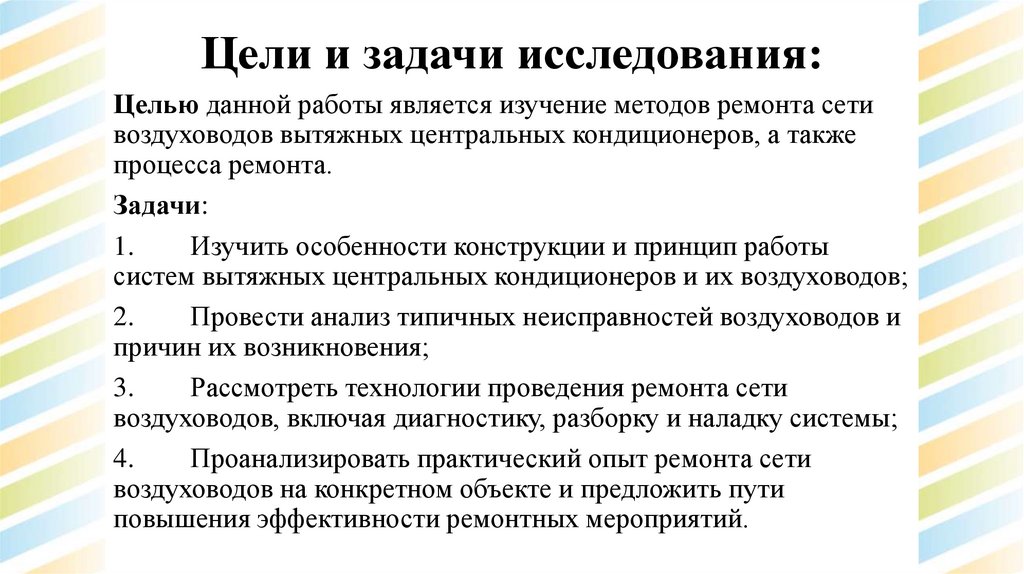

2. Цели и задачи исследования:

Целью данной работы является изучение методов ремонта сети
воздуховодов вытяжных центральных кондиционеров, а также
процесса ремонта.
Задачи:
1.
Изучить особенности конструкции и принцип работы
систем вытяжных центральных кондиционеров и их воздуховодов;
2.
Провести анализ типичных неисправностей воздуховодов и
причин их возникновения;
3.
Рассмотреть технологии проведения ремонта сети
воздуховодов, включая диагностику, разборку и наладку системы;
4.
Проанализировать практический опыт ремонта сети
воздуховодов на конкретном объекте и предложить пути
повышения эффективности ремонтных мероприятий.

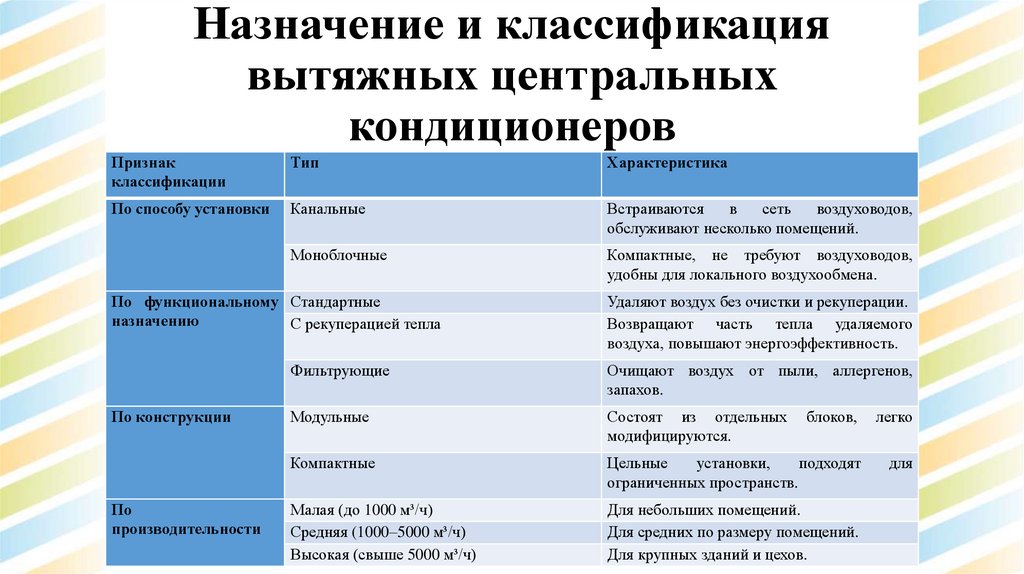

3. Назначение и классификация вытяжных центральных кондиционеров

Признак
классификации
Тип
Характеристика
По способу установки
Канальные
Встраиваются
в
сеть
воздуховодов,
обслуживают несколько помещений.
Моноблочные
Компактные, не требуют воздуховодов,
удобны для локального воздухообмена.
По функциональному Стандартные
назначению
С рекуперацией тепла
По конструкции
По
производительности
Удаляют воздух без очистки и рекуперации.
Возвращают часть тепла удаляемого
воздуха, повышают энергоэффективность.
Фильтрующие
Очищают воздух от пыли, аллергенов,
запахов.
Модульные
Состоят из отдельных
модифицируются.
блоков,
легко
Компактные
Цельные
установки,
подходят
ограниченных пространств.
для
Малая (до 1000 м³/ч)
Средняя (1000–5000 м³/ч)
Высокая (свыше 5000 м³/ч)
Для небольших помещений.
Для средних по размеру помещений.
Для крупных зданий и цехов.

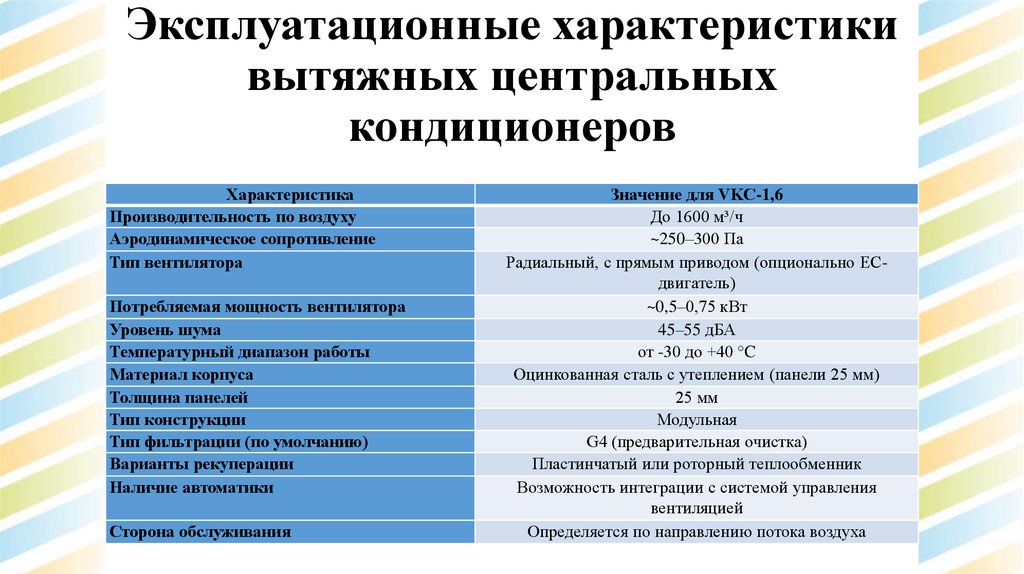

4. Эксплуатационные характеристики вытяжных центральных кондиционеров

Характеристика
Производительность по воздуху
Аэродинамическое сопротивление
Тип вентилятора
Потребляемая мощность вентилятора
Уровень шума
Температурный диапазон работы
Материал корпуса
Толщина панелей
Тип конструкции
Тип фильтрации (по умолчанию)
Варианты рекуперации
Наличие автоматики
Сторона обслуживания
Значение для VKC-1,6
До 1600 м³/ч
~250–300 Па
Радиальный, с прямым приводом (опционально ECдвигатель)
~0,5–0,75 кВт
45–55 дБА
от -30 до +40 °C
Оцинкованная сталь с утеплением (панели 25 мм)
25 мм
Модульная
G4 (предварительная очистка)
Пластинчатый или роторный теплообменник
Возможность интеграции с системой управления
вентиляцией
Определяется по направлению потока воздуха

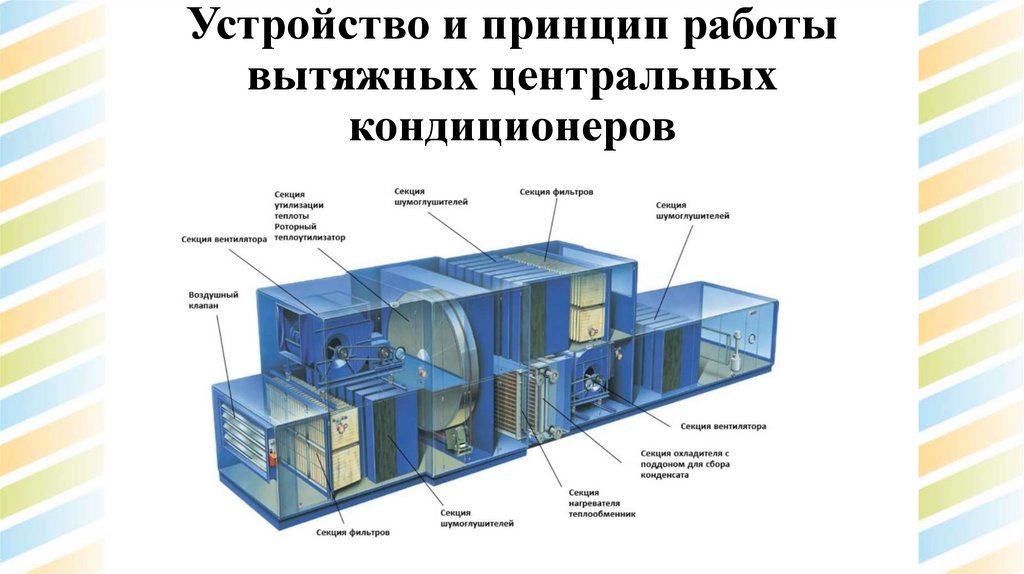

5. Устройство и принцип работы вытяжных центральных кондиционеров

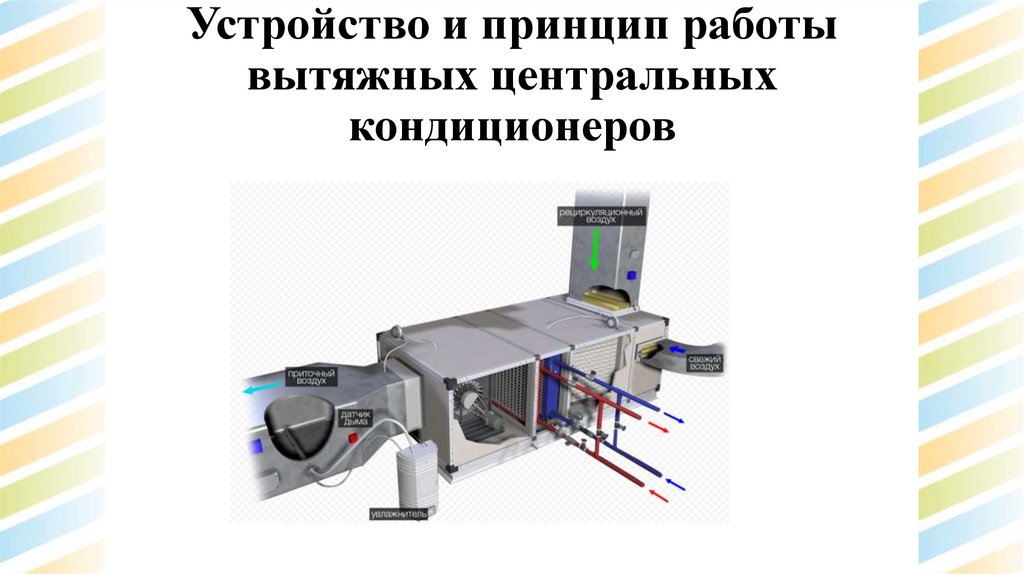

6. Устройство и принцип работы вытяжных центральных кондиционеров

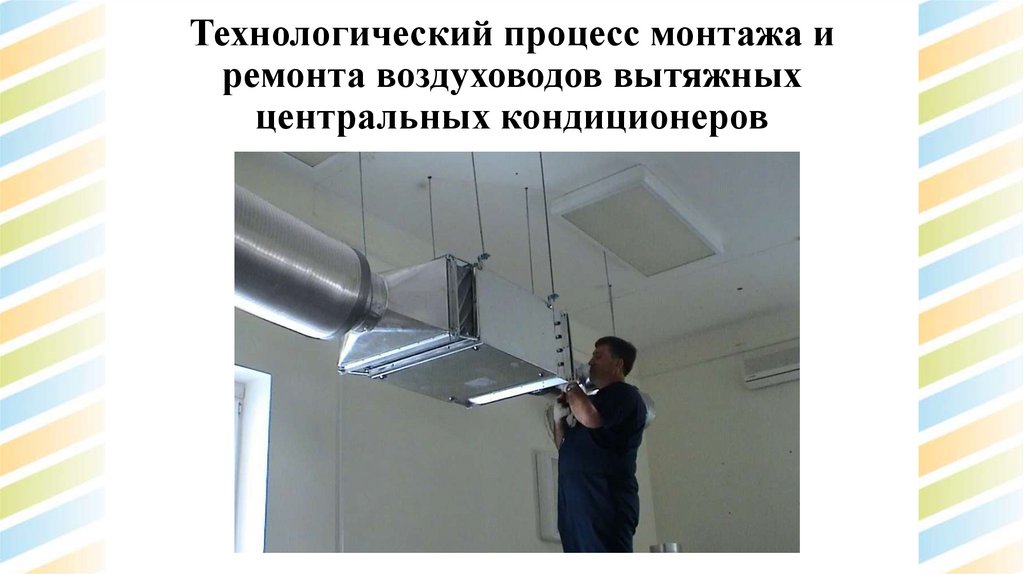

7. Технологический процесс монтажа и ремонта воздуховодов вытяжных центральных кондиционеров

8. ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ОБСЛУЖИВАНИИ И РЕМОНТЕ ВЫТЯЖНЫХ КОНДИЦИОНЕРОВ И ВОЗДУХОВОДОВ

9. ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА (дипломная работа)   По специальности 15.02.13 Техническое обслуживание и ремонт систем

ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА
(дипломная работа)
По специальности 15.02.13 Техническое обслуживание и ремонт
систем вентиляции и кондиционирования
по теме:
РЕМОНТ СЕТИ ВОЗДУХОВОДОВ ВЫТЯЖНЫХ
ЦЕНТРАЛЬНЫХ КОНДИЦИОНЕРОВ
Выполнил: Морозов Алексей Дмитриевич
Группа: ВК-41
