МЕХАНИЧЕСКАЯ СИСТЕМА ВЕНТИЛЯЦИИ ДЛЯ КОМФОРТНОГО УРОВНЯ ЖИЗНИ
по направлению подготовки 43.03.01 «Сервис»
По дисциплинам: «Сервис объектов профессиональной деятельности»,
«Конструкция оборудования и инженерных систем зданий и сооружений»
Выполнила студентка группы: ССД-22-4
Серова Лада Дмитриевна
Руководитель: Губанов Н.Н.
Москва, 2025 г.

2.

Введение
Цель: представление современных механических систем вентиляции, направленных на создание
комфортного уровня жизни, а также повышение осведомлённости о значении качественной вентиляции
для здоровья и комфорта пользователей. Особое внимание будет уделено решениям, представленным
НОИЗЗЛЕСС, и их вкладу в обеспечение эффективной вентиляции.
Задачи:
• информирование о производителе НОИЗЗЛЕСС;
• ознакомление с принципами обеспечения центральной системы вентиляции;
• представление поквартирных и индивидуальных решений вентиляции;
• обсуждение преимуществ применения современных вентиляционных систем производителя
НОИЗЛЕСС;
• формирование рекомендаций по выбору и эксплуатации вентиляционного оборудования.
Актуальность связана с повышением требований к качеству воздуха, влиянием вентиляции на здоровье
человека, необходимостью снижения уровня шума в системах вентиляции и необходимостью внедрения
энергоэффективных и инновационных технологий в данной области.

3.

О вебинаре ABOK

4.

NOIZLESS

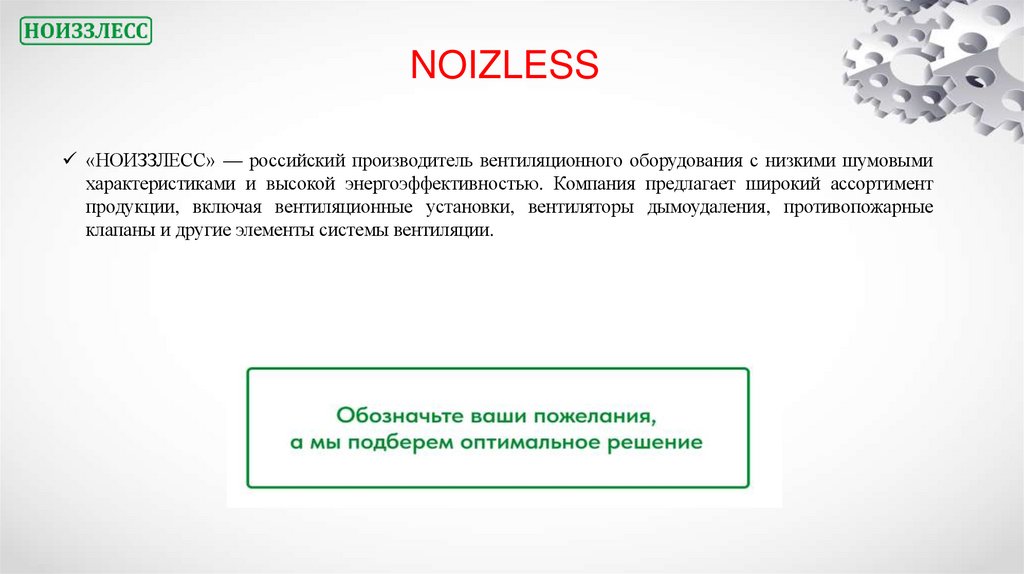

«НОИЗЗЛЕСС» — российский производитель вентиляционного оборудования с низкими шумовыми
характеристиками и высокой энергоэффективностью. Компания предлагает широкий ассортимент
продукции, включая вентиляционные установки, вентиляторы дымоудаления, противопожарные
клапаны и другие элементы системы вентиляции.

5.

Варианты решений:
• ЦЕНТРАЛЬНАЯ ПРИТОЧНО-ВЫТЯЖНАЯ
УСТАНОВКА С РЕКУПЕРАЦИЕЙ ТЕПЛА
НОИЗЗЛЕСС АРН
• ПОЭТАЖНАЯ ПРИТОЧНОВЫТЯЖНАЯУСТАНОВКА С РЕКУПЕРАЦИЕЙ
ТЕПЛА НОИЗЗЛЕСС АРН
• ИНДИВИДУАЛЬНАЯ ПОКВАРТИРНАЯ
ПРИТОЧНО-ВЫТЯЖНАЯ УСТАНОВКА С
РЕКУПЕРАЦИЕЙ ТЕПЛАПВУ-МИНИ-250
• МЕХАНИЧЕСКАЯ ВЫТЯЖКА
С ЕСТЕСТВЕННЫМ ПРИТОКОМ

6.

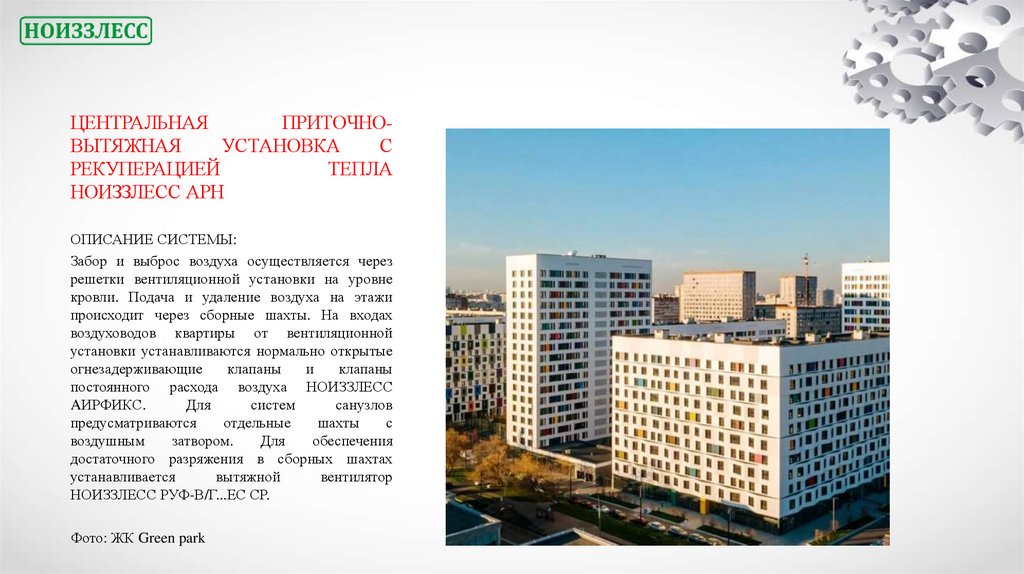

ЦЕНТРАЛЬНАЯ
ПРИТОЧНОВЫТЯЖНАЯ
УСТАНОВКА
С
РЕКУПЕРАЦИЕЙ
ТЕПЛА
НОИЗЗЛЕСС АРН
ОПИСАНИЕ СИСТЕМЫ:
Забор и выброс воздуха осуществляется через
решетки вентиляционной установки на уровне
кровли. Подача и удаление воздуха на этажи
происходит через сборные шахты. На входах
воздуховодов квартиры от вентиляционной
установки устанавливаются нормально открытые
огнезадерживающие
клапаны
и
клапаны
постоянного расхода воздуха НОИЗЗЛЕСС
AИРФИКС.
Для
систем
санузлов
предусматриваются
отдельные
шахты
с
воздушным
затвором.
Для
обеспечения
достаточного разряжения в сборных шахтах
устанавливается
вытяжной
вентилятор
НОИЗЗЛЕСС РУФ-В/Г...ЕС СР.
Фото: ЖК Green park

7.

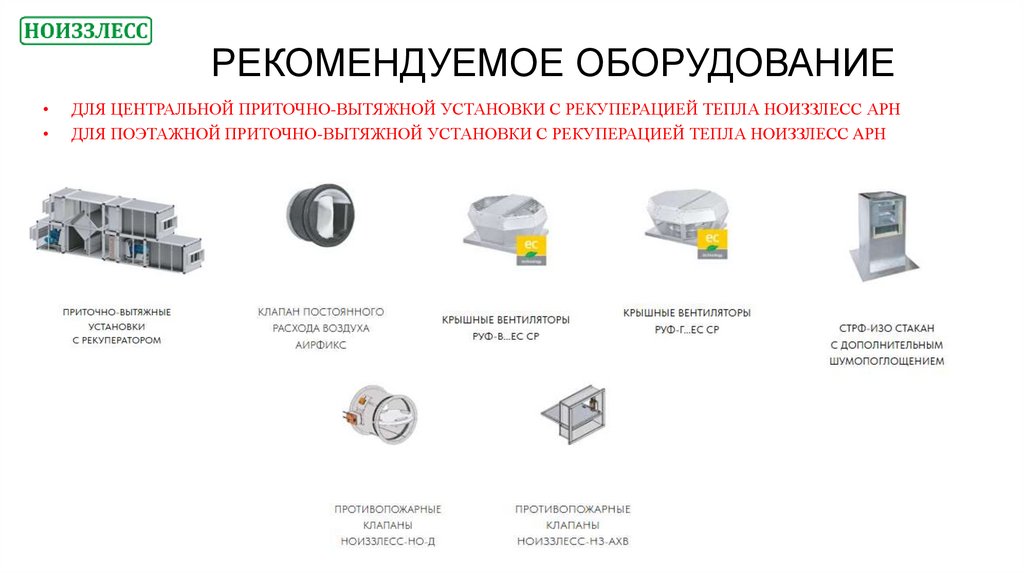

РЕКОМЕНДУЕМОЕ ОБОРУДОВАНИЕ
ДЛЯ ЦЕНТРАЛЬНОЙ ПРИТОЧНО-ВЫТЯЖНОЙ УСТАНОВКИ С РЕКУПЕРАЦИЕЙ ТЕПЛА НОИЗЗЛЕСС АРН
ДЛЯ ПОЭТАЖНОЙ ПРИТОЧНО-ВЫТЯЖНОЙ УСТАНОВКИ С РЕКУПЕРАЦИЕЙ ТЕПЛА НОИЗЗЛЕСС AРН

8.

Преимущества для застройщика
Отсутствие фасадных декоративных вентиляционных
решёток
Центральное управление вентиляцией
Эксплуатация минимального количества вентиляционных
установок
Не требует утепление вентиляционных шахт
Установка клапанов постоянного расхода воздуха НОИЗЗЛЕСС АИРФИКС сокращает затраты на
регулировку системы, а также снижает возможность разбалансировки системы при установке
владельцами квартир дополнительных несанкционированных вентиляторов, т.к. клапан будет
поддерживатьи установленный расход воздуха.

9.

Недостатки для застройщика

10.

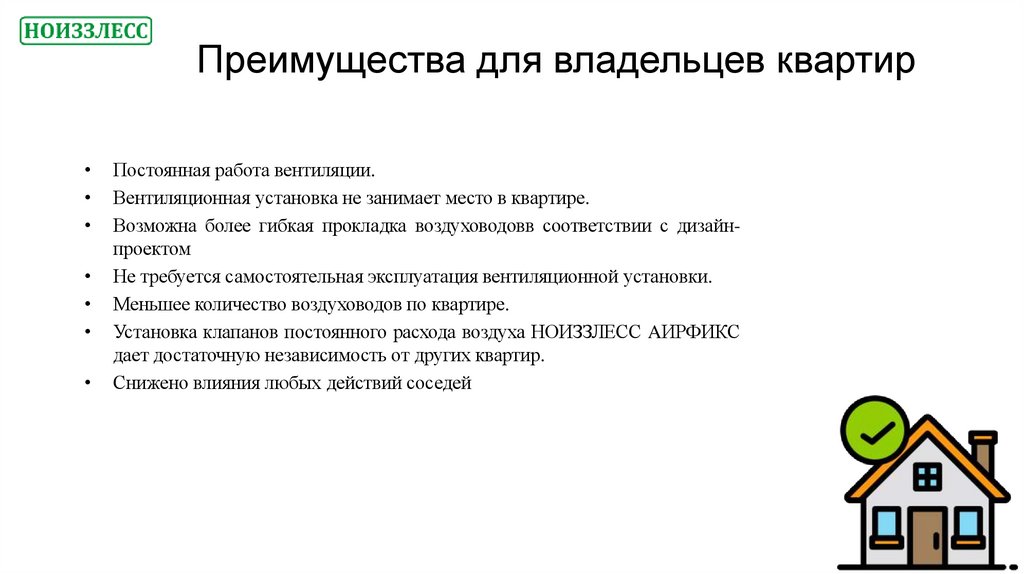

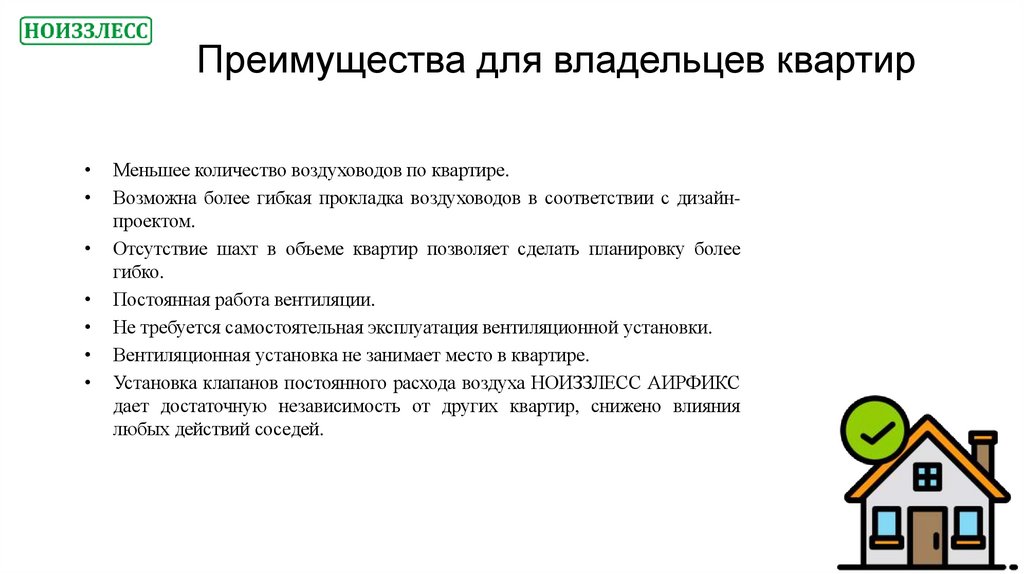

Преимущества для владельцев квартир
Постоянная работа вентиляции.
Вентиляционная установка не занимает место в квартире.
Возможна более гибкая прокладка воздуховодовв соответствии с дизайнпроектом
Не требуется самостоятельная эксплуатация вентиляционной установки.
Меньшее количество воздуховодов по квартире.
Установка клапанов постоянного расхода воздуха НОИЗЗЛЕСС AИРФИКС
дает достаточную независимость от других квартир.
Снижено влияния любых действий соседей

11.

ПОЭТАЖНАЯ
ПРИТОЧНОВЫТЯЖНАЯ
УСТАНОВКА
С
РЕКУПЕРАЦИЕЙ
ТЕПЛА
НОИЗЗЛЕСС АРН
ОПИСАНИЕ СИСТЕМЫ:
Через
поэтажную
приточно-вытяжную
вентиляционную установку воздух подается в
жилые комнаты и кухню, а также удаляется воздух
из кухни.
Из санузлов воздух удаляется отдельными
системами.
Забор
уличного
воздуха
осуществляется через наружную решетку с фасада
здании. Выброс отработанного воздуха от
вентиляционной установки происходит через
утепленную сборную шахту. Для систем санузлов
предусматривают отдельные шахты с воздушным
затвором.
Для
обеспечения
достаточного
разряжения в сборных шахтах устанавливается
вытяжной вентилятор НОИЗЗЛЕСС РУФ-В/Г...ЕС
СР.
Фото: ТРЦ Kvartal WEST

12.

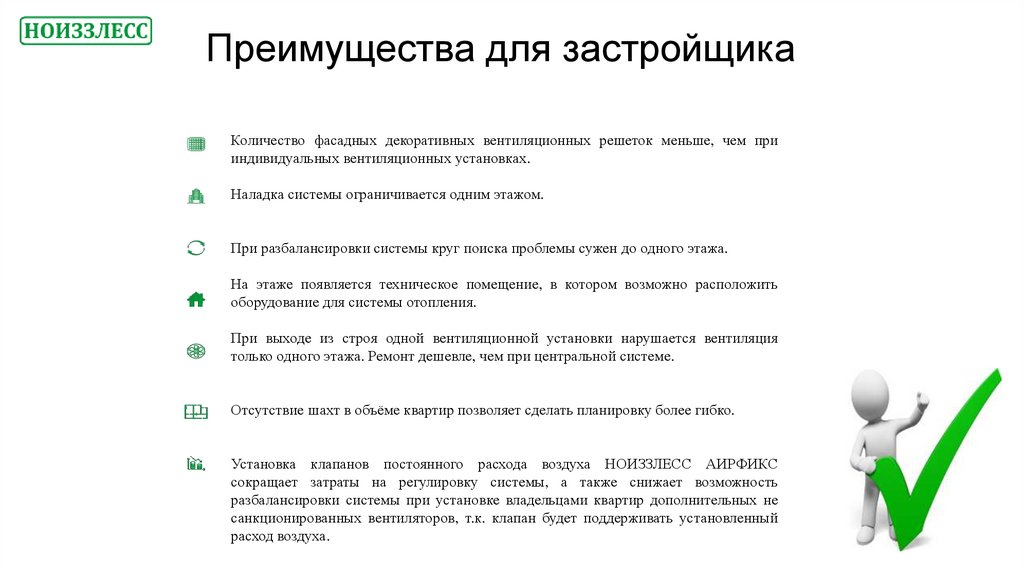

Преимущества для застройщика
Количество фасадных декоративных вентиляционных решеток меньше, чем при
индивидуальных вентиляционных установках.
Наладка системы ограничивается одним этажом.
При разбалансировки системы круг поиска проблемы сужен до одного этажа.
На этаже появляется техническое помещение, в котором возможно расположить
оборудование для системы отопления.
При выходе из строя одной вентиляционной установки нарушается вентиляция
только одного этажа. Ремонт дешевле, чем при центральной системе.
Отсутствие шахт в объёме квартир позволяет сделать планировку более гибко.
Установка клапанов постоянного расхода воздуха НОИЗЗЛЕСС АИРФИКС
сокращает затраты на регулировку системы, а также снижает возможность
разбалансировки системы при установке владельцами квартир дополнительных не
санкционированных вентиляторов, т.к. клапан будет поддерживать установленный
расход воздуха.

13.

Недостатки для застройщика

14.

Преимущества для владельцев квартир
Меньшее количество воздуховодов по квартире.
Возможна более гибкая прокладка воздуховодов в соответствии с дизайнпроектом.
Отсутствие шахт в объеме квартир позволяет сделать планировку более
гибко.
Постоянная работа вентиляции.
Не требуется самостоятельная эксплуатация вентиляционной установки.
Вентиляционная установка не занимает место в квартире.
Установка клапанов постоянного расхода воздуха НОИЗЗЛЕСС АИРФИКС
дает достаточную независимость от других квартир, снижено влияния
любых действий соседей.

15.

ИНДИВИДУАЛЬНАЯ ПОКВАРТИРНАЯ
ПРИТОЧНО-ВЫТЯЖНАЯ УСТАНОВКА
С
РЕКУПЕРАЦИЕЙ
ТЕПЛА
ПВУ-МИНИ-250
ОПИСАНИЕ СИСТЕМЫ:
Вентиляционная установка располагается в кухне или в
санузле/постирочной
над
стиральной/сушильной
машиной. Подача воздуха проходит в жилые комнаты и
кухню. Удаление воздуха происходит из кухни и
санузлов. Забор уличного воздуха осуществляется
через наружную решетку с фасада здания для каждой
квартиры. Выброс отработанного воздуха происходит
через утепленные сборные шахты. Для обеспечения
достаточного
разряжения
в
сборных
шахтах
устанавливается вытяжной вентилятор НОИЗЗЛЕСС
РУФ-В/Г...ЕС СР.
Фото: ЖК Фили Сити

16.

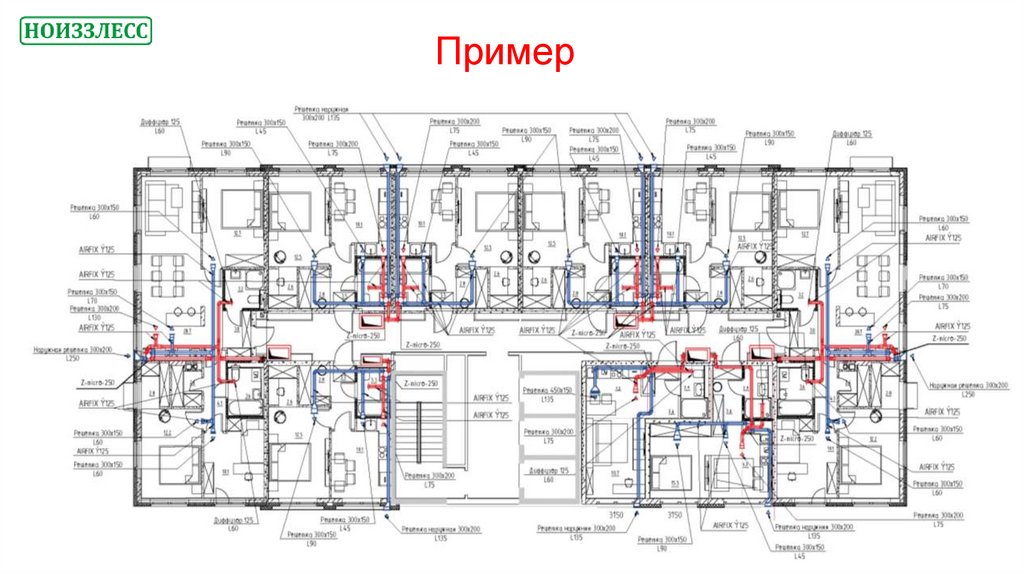

Пример

17.

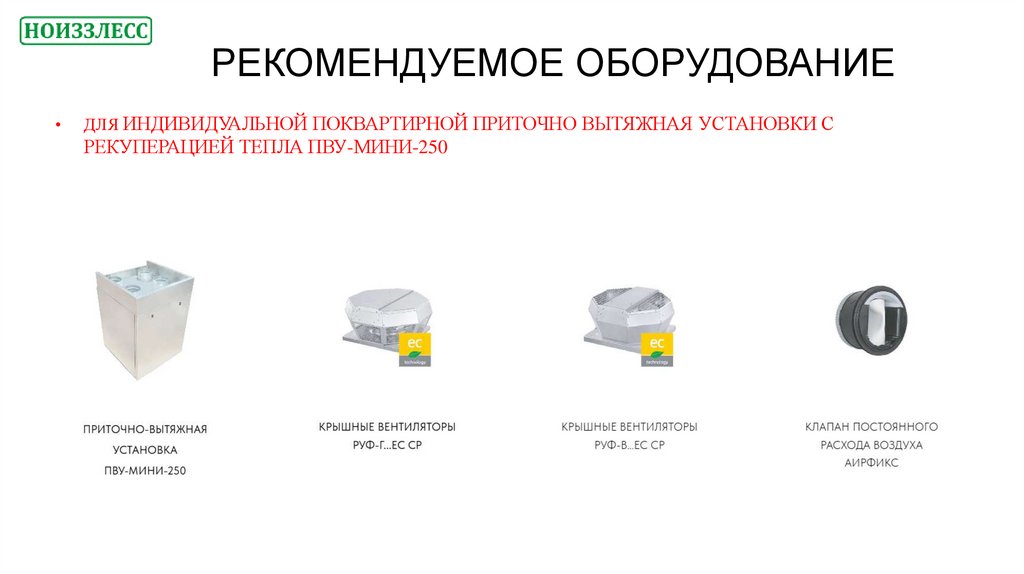

РЕКОМЕНДУЕМОЕ ОБОРУДОВАНИЕ
ДЛЯ ИНДИВИДУАЛЬНОЙ ПОКВАРТИРНОЙ ПРИТОЧНО ВЫТЯЖНАЯ УСТАНОВКИ С
РЕКУПЕРАЦИЕЙ ТЕПЛА ПВУ-МИНИ-250

18.

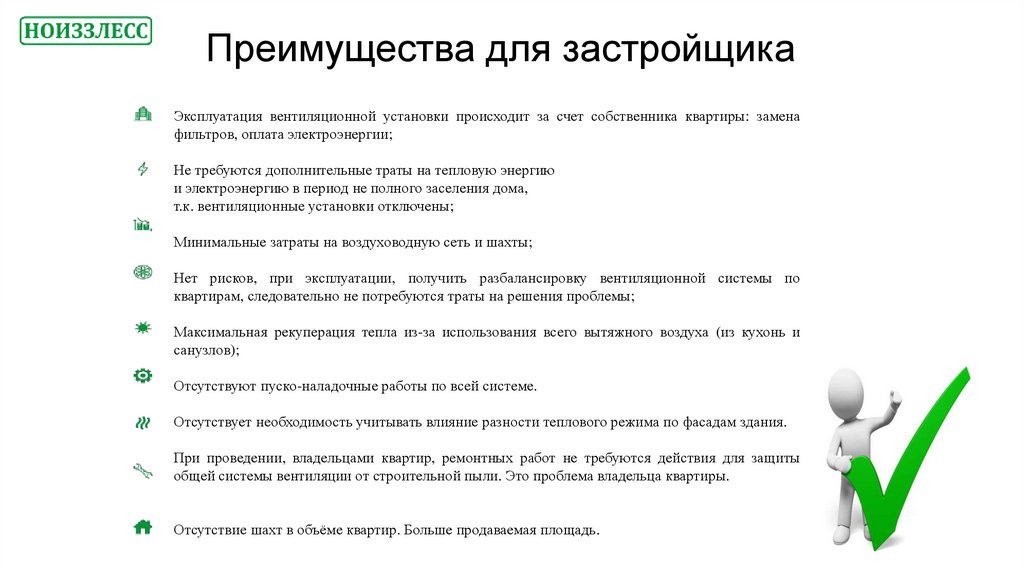

Преимущества для застройщика
Эксплуатация вентиляционной установки происходит за счет собственника квартиры: замена
фильтров, оплата электроэнергии;
Не требуются дополнительные траты на тепловую энергию
и электроэнергию в период не полного заселения дома,
т.к. вентиляционные установки отключены;
Минимальные затраты на воздуховодную сеть и шахты;
Нет рисков, при эксплуатации, получить разбалансировку вентиляционной системы по
квартирам, следовательно не потребуются траты на решения проблемы;
Максимальная рекуперация тепла из-за использования всего вытяжного воздуха (из кухонь и
санузлов);
Отсутствуют пуско-наладочные работы по всей системе.
Отсутствует необходимость учитывать влияние разности теплового режима по фасадам здания.
При проведении, владельцами квартир, ремонтных работ не требуются действия для защиты
общей системы вентиляции от строительной пыли. Это проблема владельца квартиры.
Отсутствие шахт в объёме квартир. Больше продаваемая площадь.

19.

Недостатки для застройщика

20.

МЕХАНИЧЕСКАЯ
ВЫТЯЖКА
С ЕСТЕСТВЕННЫМ ПРИТОКОМ
ОПИСАНИЕ СИСТЕМЫ:
Выброс воздуха осуществляется через решётки
вентиляционной установки на кровлю. На входах
воздуховодов в квартиры от вентиляционной
установки устанавливаются нормально открытые
огнезадерживающие
клапаны
и
клапаны
постоянного
расхода
воздуха
НОИЗЗЛЕСС
АИРФИКС.
Для
систем
санузлов
предусматриваются
отдельные шахты с воздушным затвором. Для
обеспечения достаточного разряжения в сборных
шахтах устанавливается вытяжной вентилятор
НОИЗЗЛЕСС РУФ-В/Г...ЕС СР. Приток воздуха
осуществляется при помощи оконных клапанов
ОК-45 или клапанов инфильтрации воздуха КИВ
или приточных установок с НЕРА фильтом АЗУР.
Фото: ЖК Лефортово парк

21.

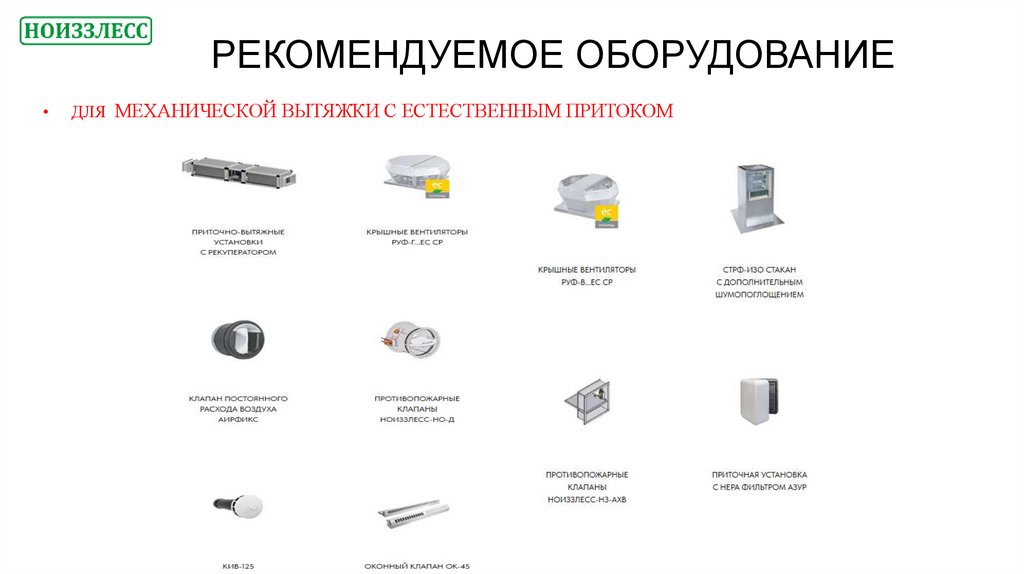

РЕКОМЕНДУЕМОЕ ОБОРУДОВАНИЕ
ДЛЯ МЕХАНИЧЕСКОЙ ВЫТЯЖКИ С ЕСТЕСТВЕННЫМ ПРИТОКОМ

22.

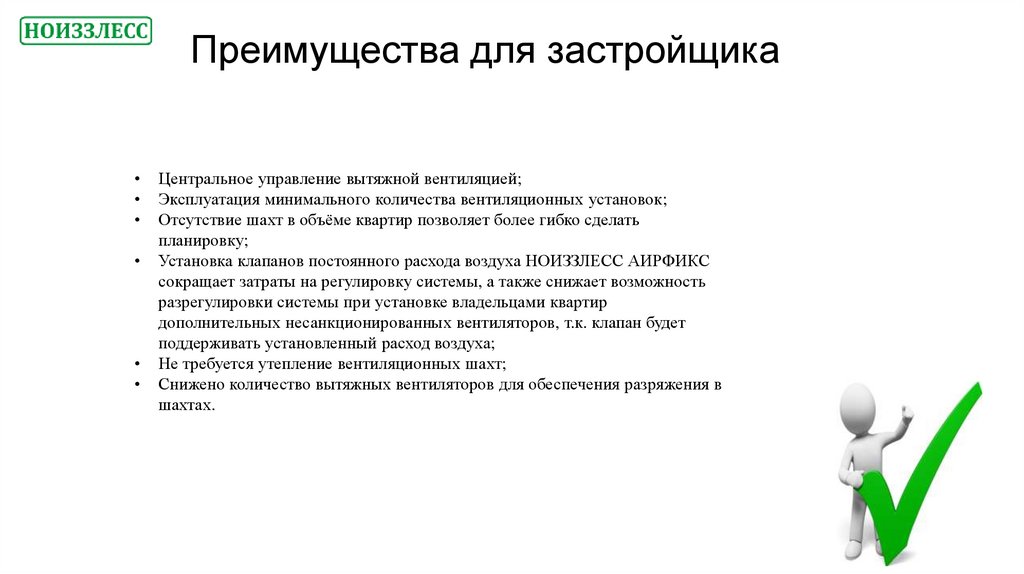

Преимущества для застройщика
Центральное управление вытяжной вентиляцией;
Эксплуатация минимального количества вентиляционных установок;
Отсутствие шахт в объёме квартир позволяет более гибко сделать
планировку;
Установка клапанов постоянного расхода воздуха НОИЗЗЛЕСС АИРФИКС
сокращает затраты на регулировку системы, а также снижает возможность
разрегулировки системы при установке владельцами квартир
дополнительных несанкционированных вентиляторов, т.к. клапан будет
поддерживать установленный расход воздуха;
Не требуется утепление вентиляционных шахт;
Снижено количество вытяжных вентиляторов для обеспечения разряжения в
шахтах.

23.

Недостатки для застройщика

24.

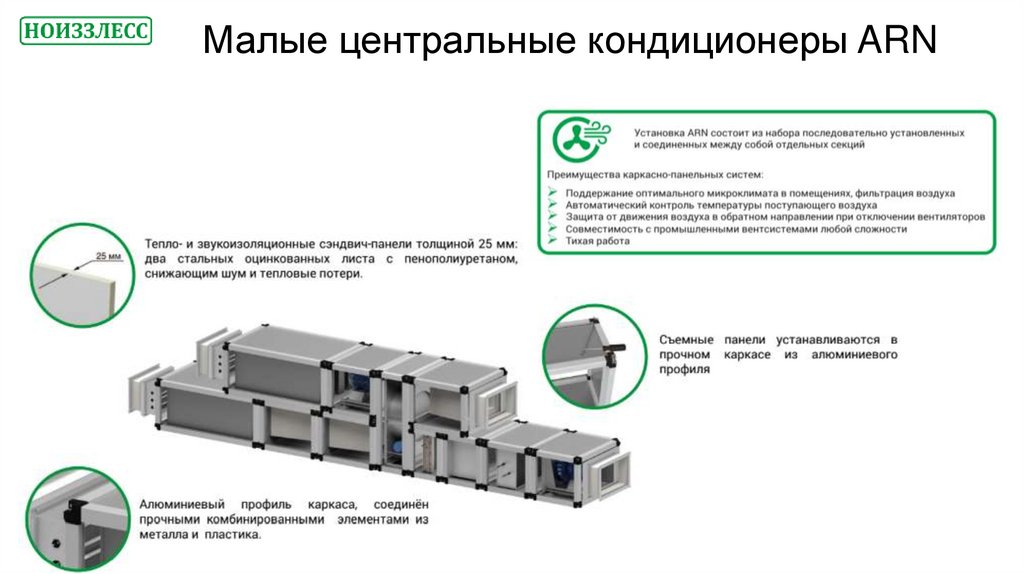

Малые центральные кондиционеры ARN

25.

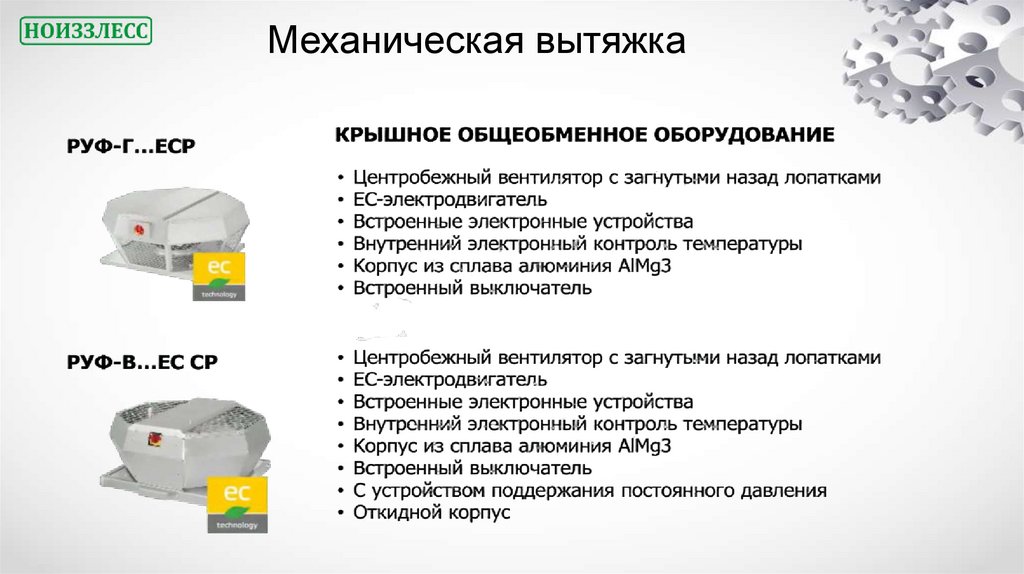

Механическая вытяжка

26.

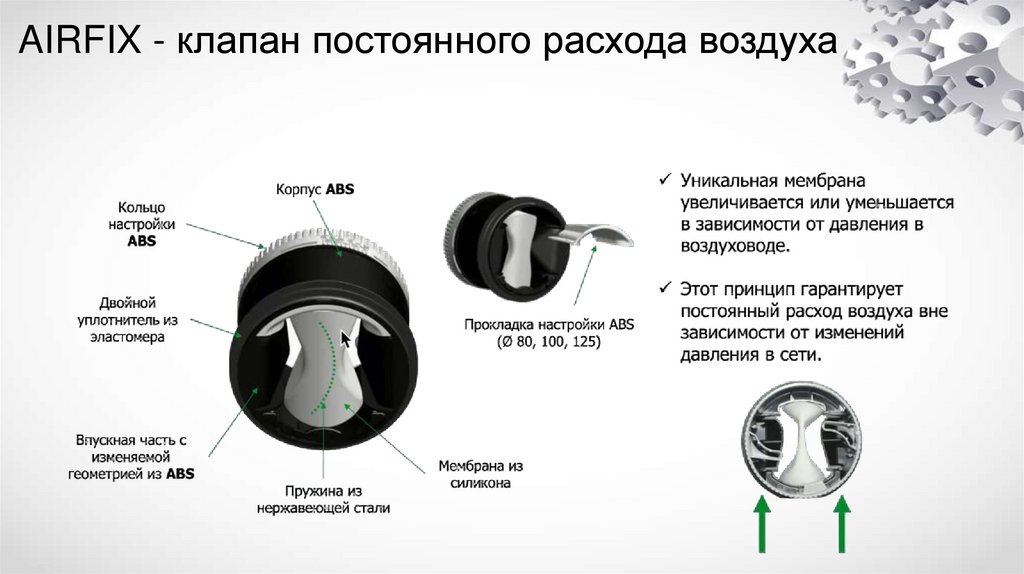

AIRFIX - клапан постоянного расхода воздуха

27.

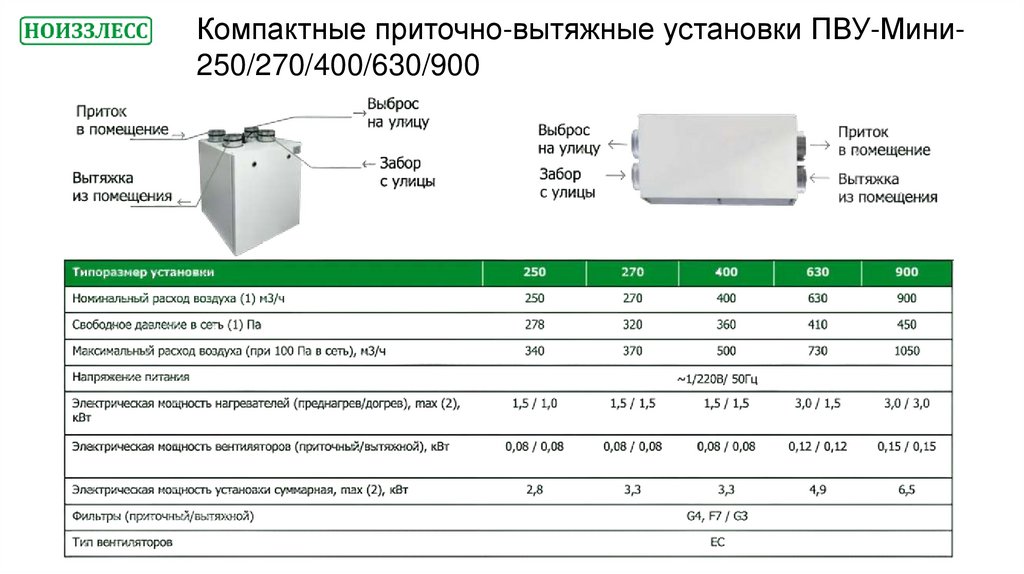

Компактные приточно-вытяжные установки ПВУ-Мини250/270/400/630/900

28.

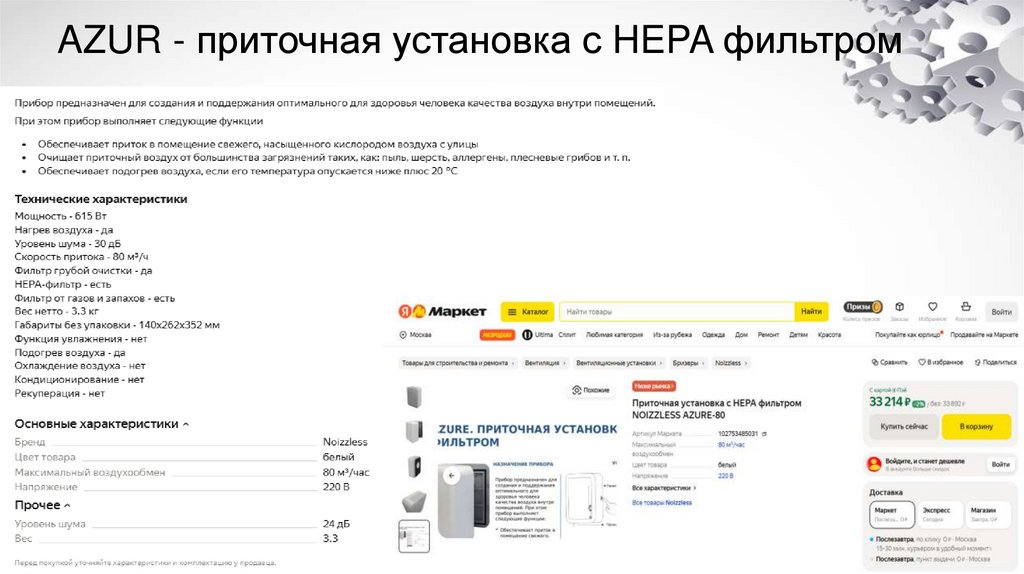

AZUR - приточная установка с HEPA фильтром

29.

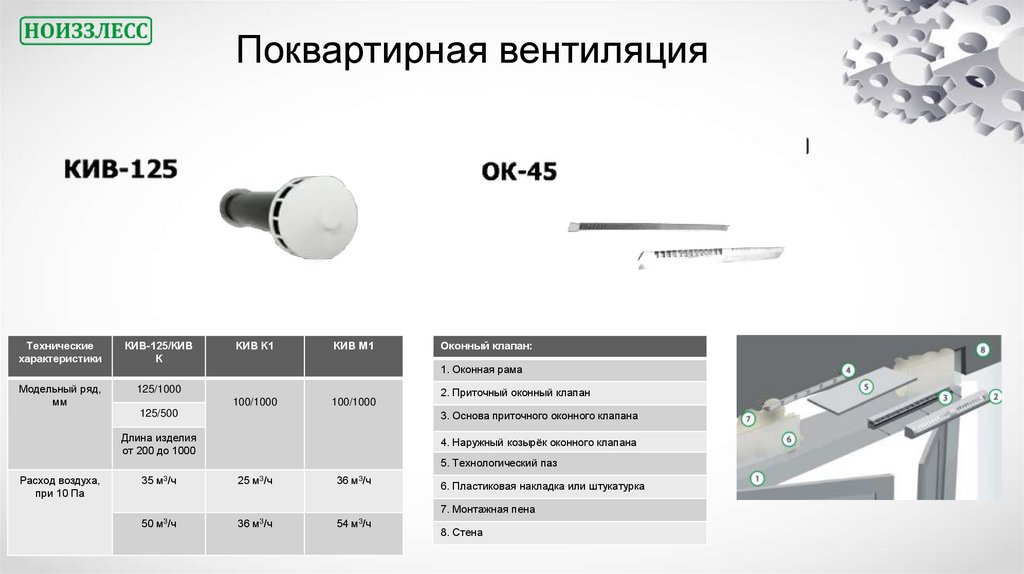

Поквартирная вентиляция
Технические
характеристики
КИВ-125/КИВ
К
Модельный ряд,
мм
125/1000
КИВ К1
КИВ М1
Оконный клапан:
1. Оконная рама
100/1000
100/1000
2. Приточный оконный клапан
125/500
3. Основа приточного оконного клапана
Длина изделия
от 200 до 1000
4. Наружный козырёк оконного клапана
5. Технологический паз
Расход воздуха,
при 10 Па
35 м3/ч
25 м3/ч
36 м3/ч
50 м3/ч
36 м3/ч
54 м3/ч
6. Пластиковая накладка или штукатурка
7. Монтажная пена
8. Стена

30.

Заключение
Механическая система вентиляции является неотъемлемой частью
создания здорового и комфортного микроклимата в помещениях.
Разработки
компании
NOIZZLESS
подчеркивают
важность
инновационных подходов в этой области, предлагая решения,
которые не только улучшают качество воздуха, но и способствуют
энергоэффективности.

31.

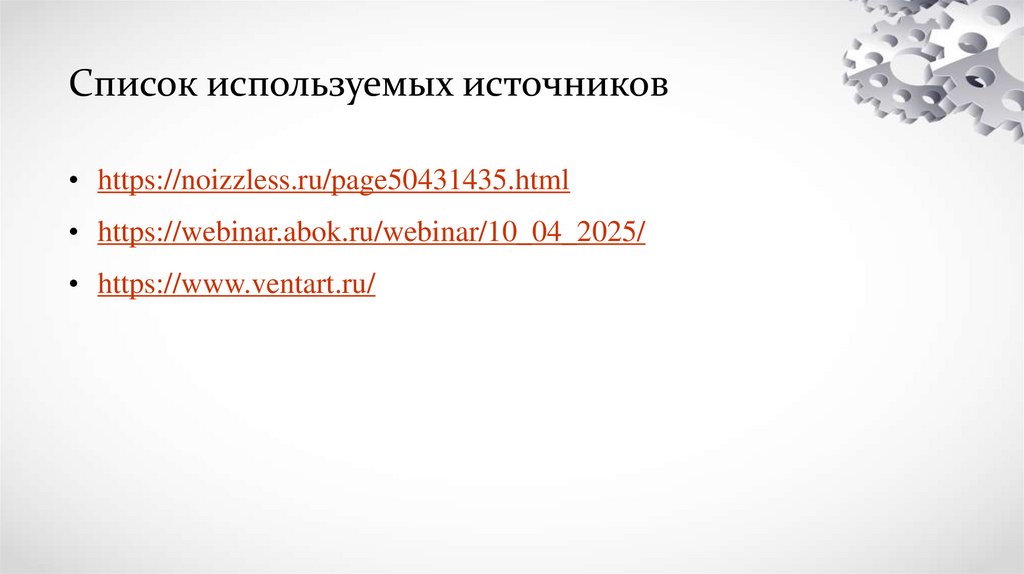

Список используемых источников
