Системы безопасности кровли

1.

СИСТЕМЫ
БЕЗОПАСНОСТИ
КРОВЛИ
2023г.

2.

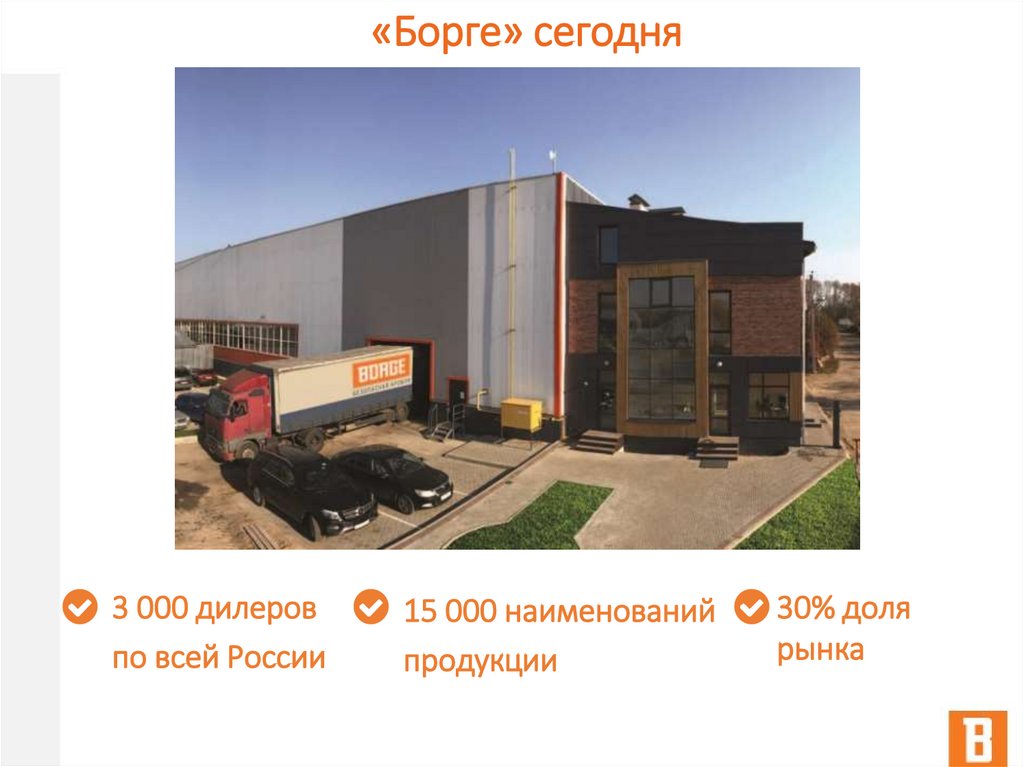

«Борге» сегодня
3 000 дилеров
по всей России
15 000 наименований
продукции
30% доля
рынка

3.

«Борге» – мультибрендовая компания
Системы безопасности
кровли и кровельные
аксессуары

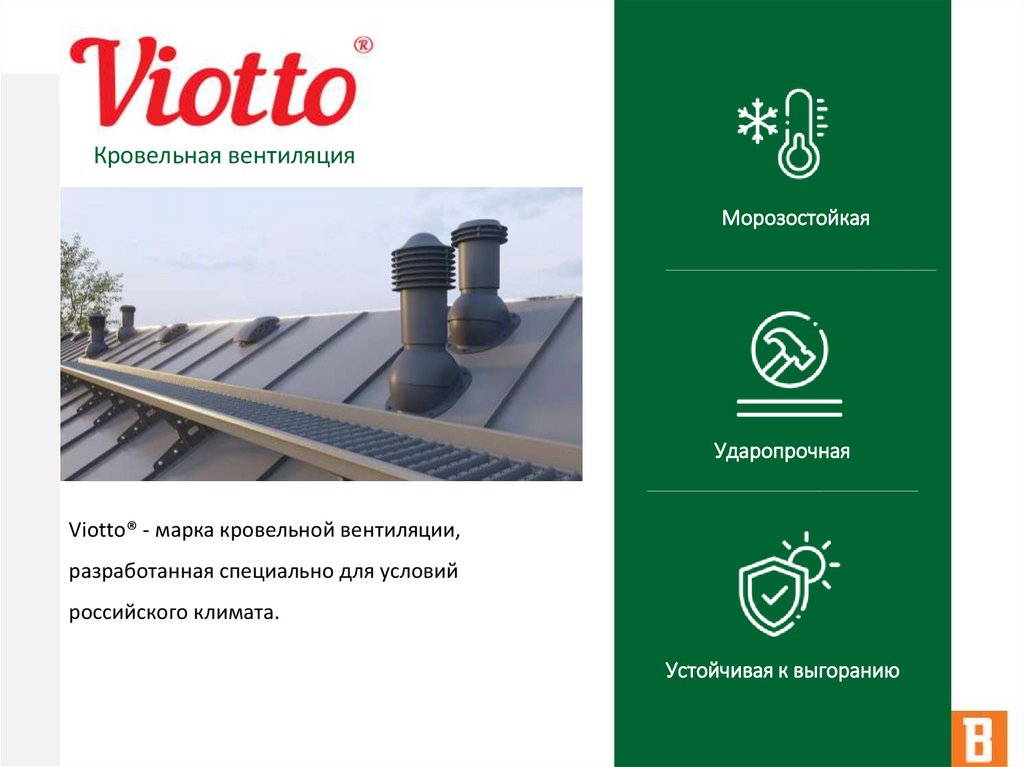

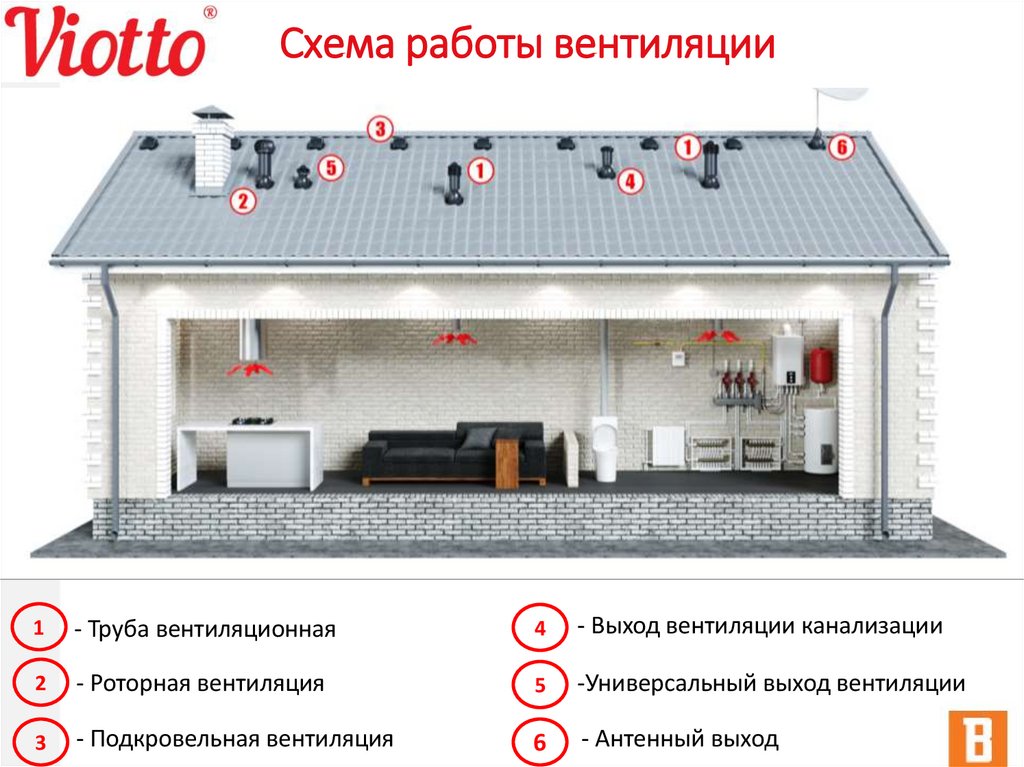

Кровельная
вентиляция
Системы
безопасности
кровли
Системы
безопасности
кровли

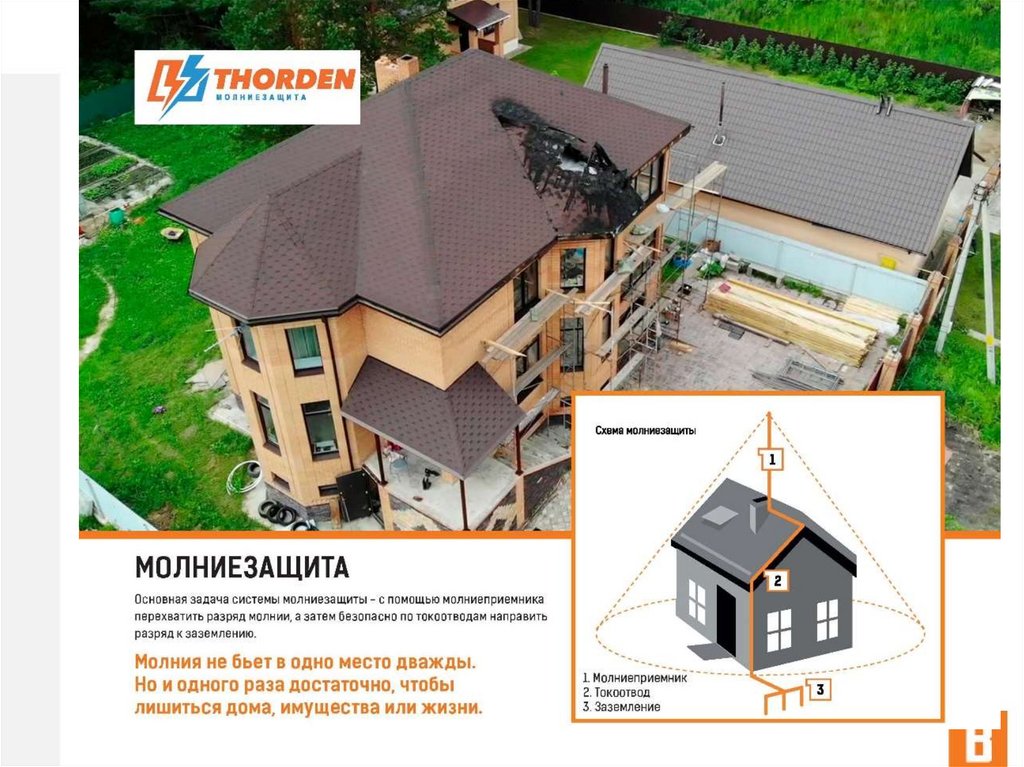

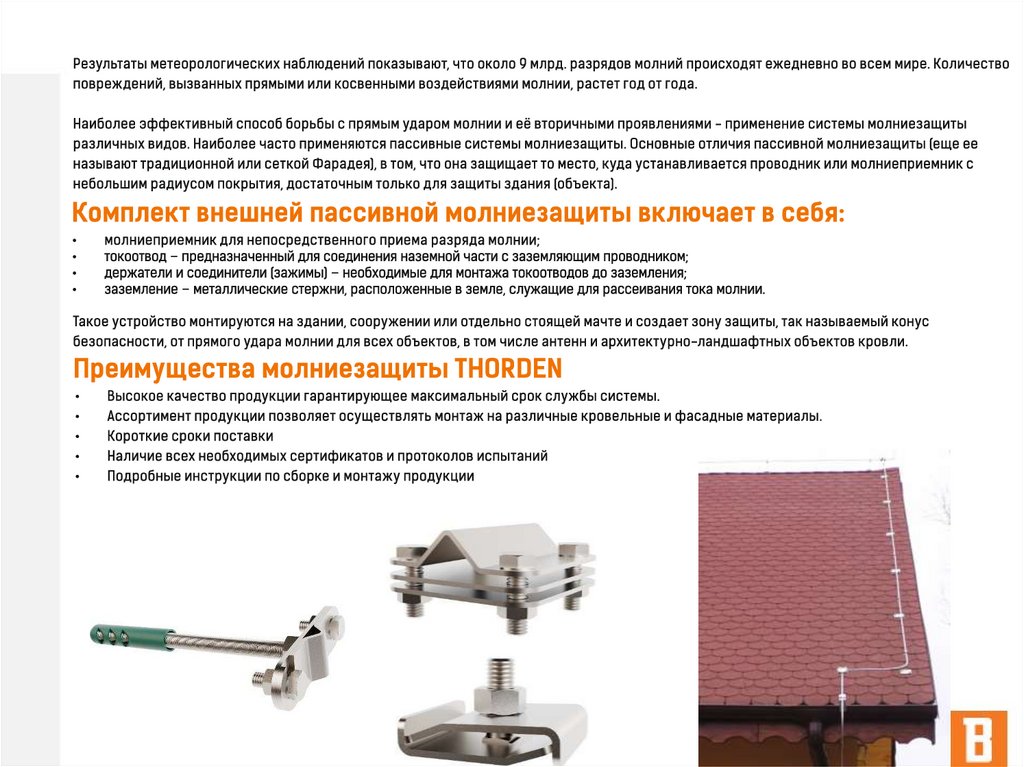

Молниезащита

4.

Пакетное предложение
Качественно и надежно!
Оптимально и эффективно!
Минимально необходимо!
Лучший продукт с
самыми надежными
характеристиками.
Беспроигрышный
вариант при
строительстве «для
себя».
Надежная оцинкованная
продукция среднего
ценового сегмента.
Демократичный продукт
с минимально
необходимыми
техническими
характеристиками.
гарантия
25 лет
10 лет
1 год

5.

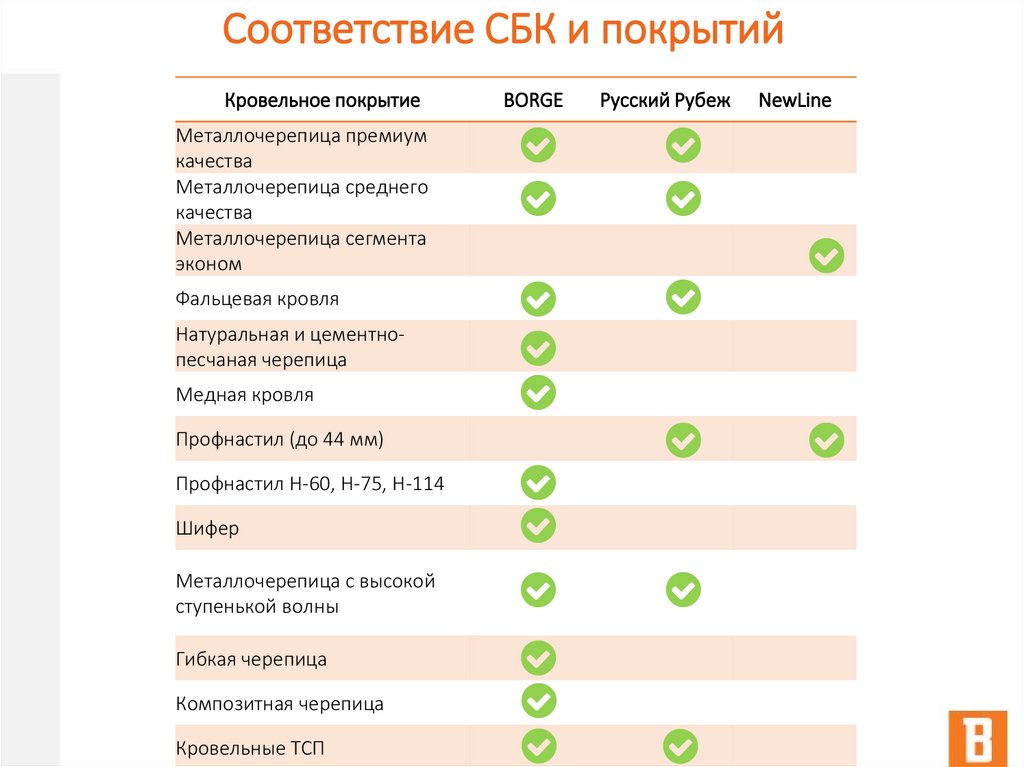

Соответствие СБК и покрытий
Кровельное покрытие
Металлочерепица премиум
качества
Металлочерепица среднего
качества
Металлочерепица сегмента
эконом
Фальцевая кровля
Натуральная и цементнопесчаная черепица
Медная кровля
Профнастил (до 44 мм)
Профнастил Н-60, Н-75, Н-114
Шифер
Металлочерепица с высокой
ступенькой волны
Гибкая черепица
Композитная черепица
Кровельные ТСП
BORGE
Русский Рубеж
NewLine

6.

Продуктовая линейка по маркам
Кровельное покрытие
Снегозадержатели
трубчатые

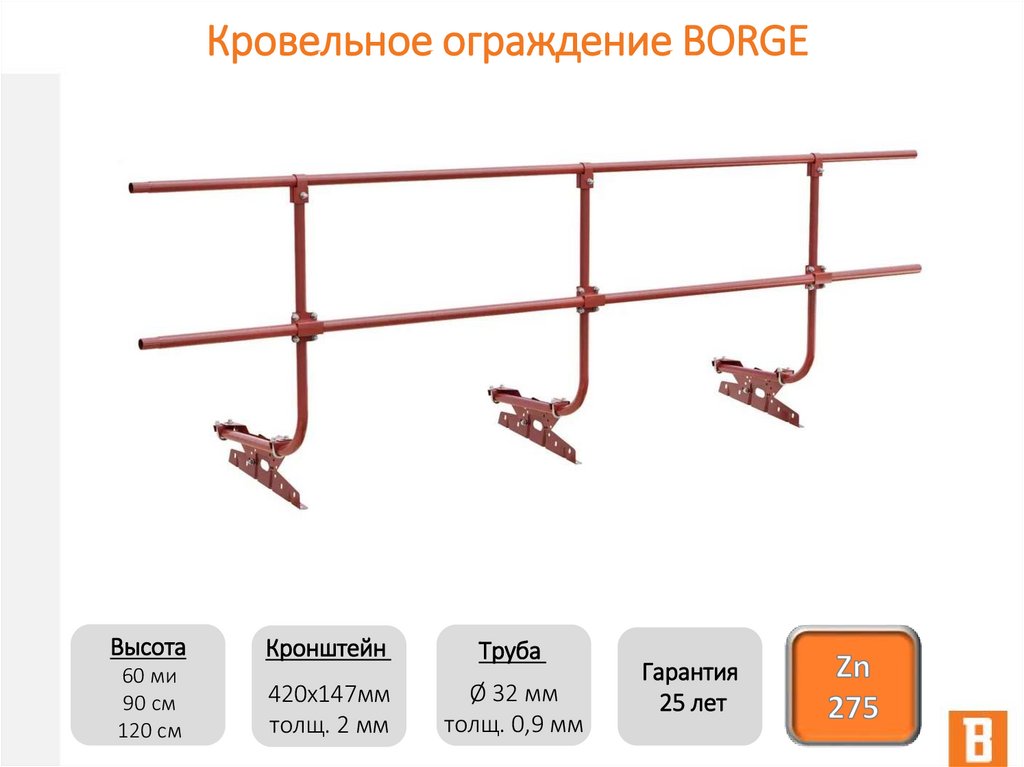

Ограждения для
скатных кровель
Ограждения для
парапетов

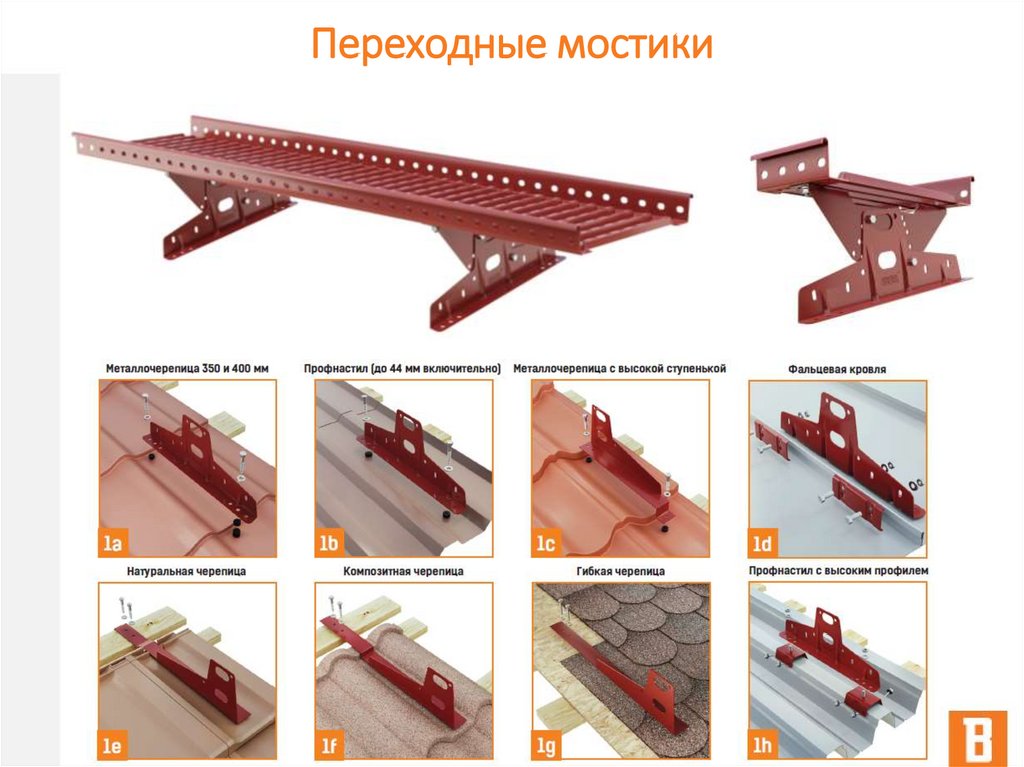

Переходные мостики

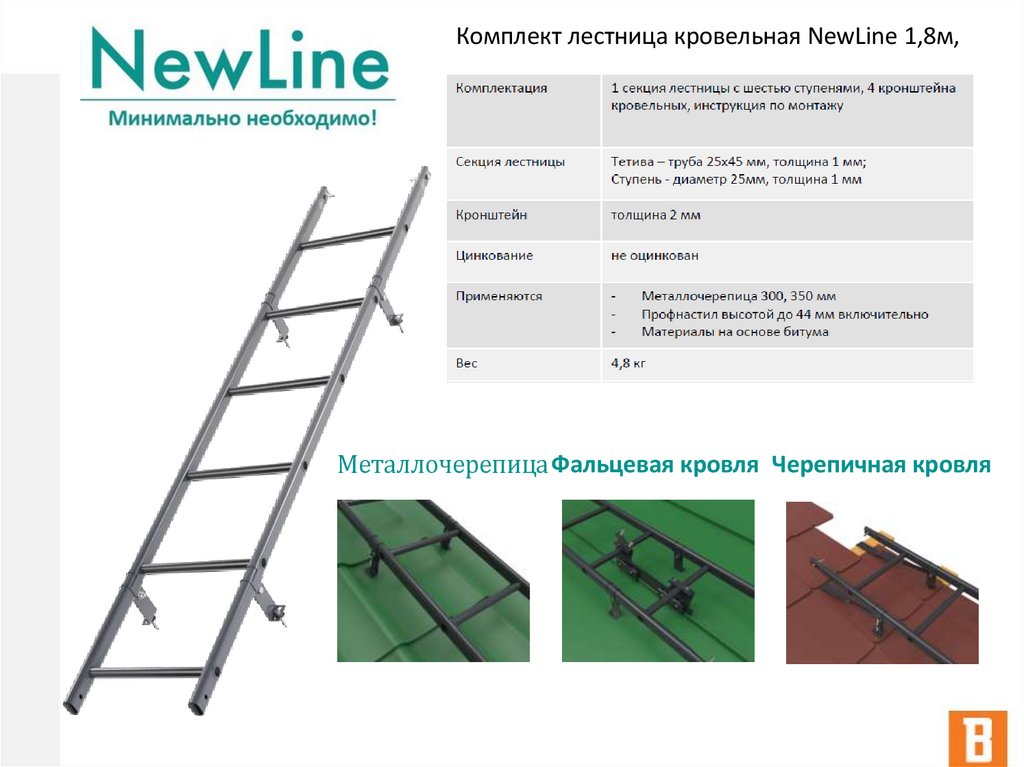

Кровельные лестницы

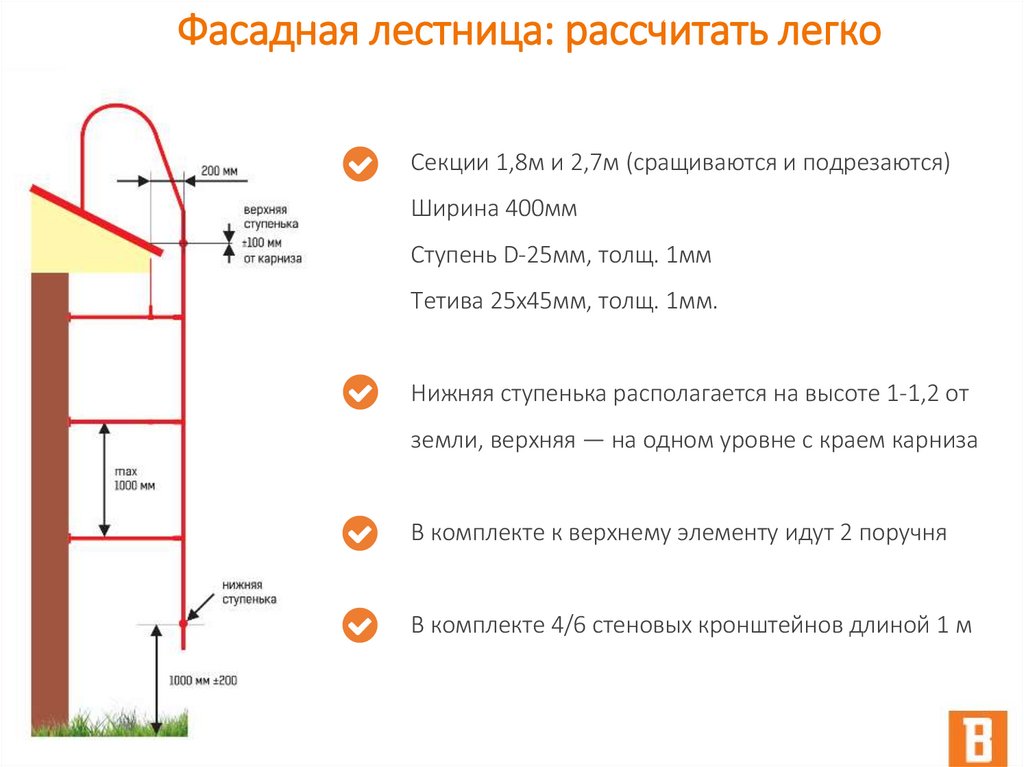

Фасадные лестницы
Снегозадерживающие
решетки

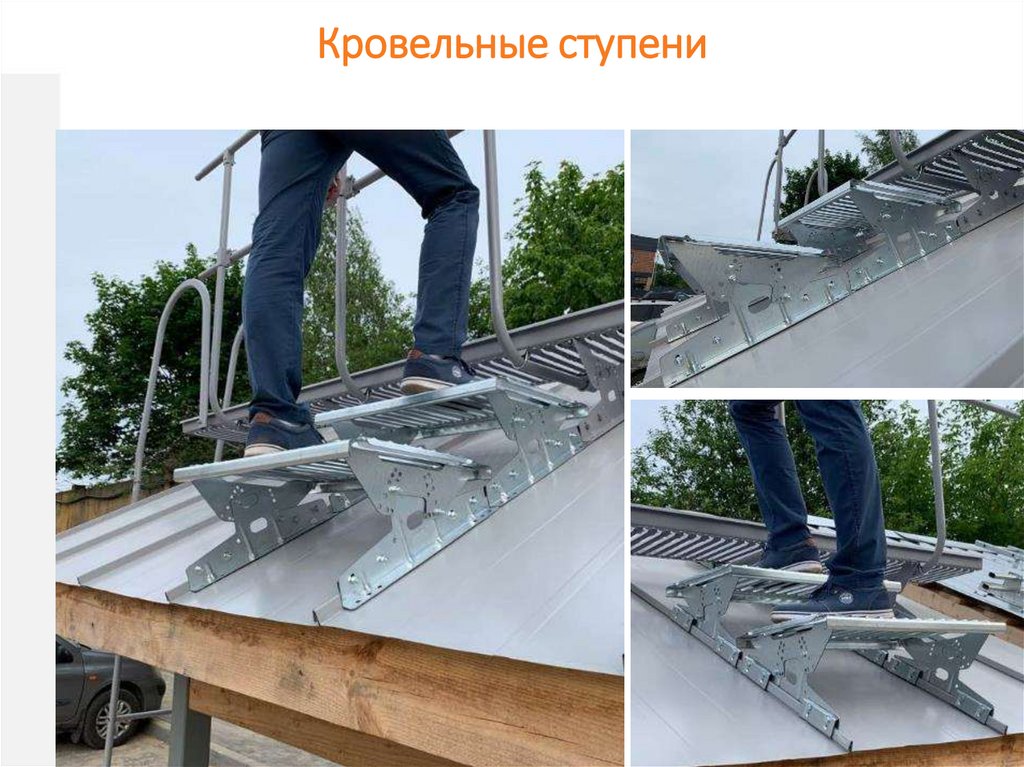

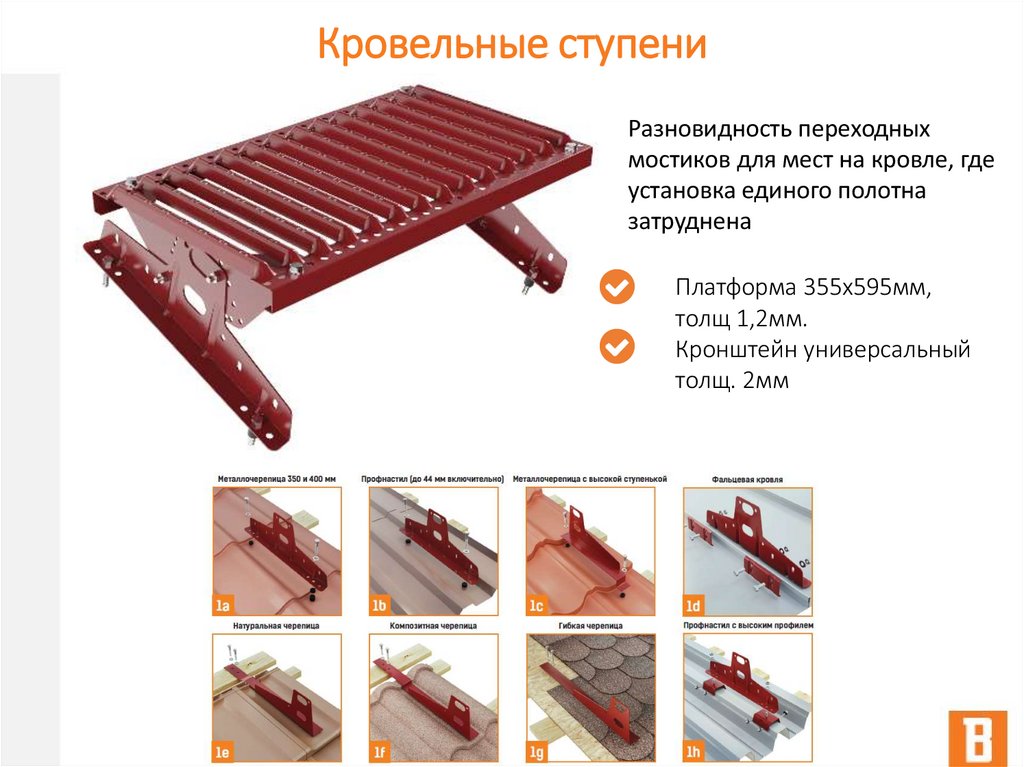

Кровельные ступени

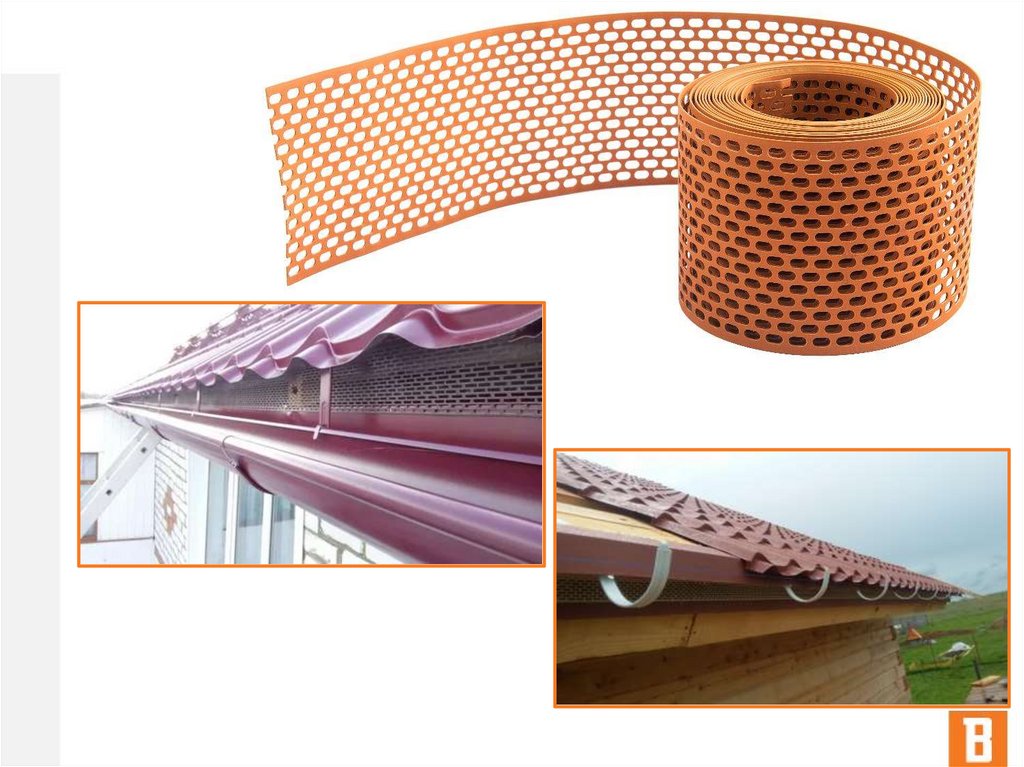

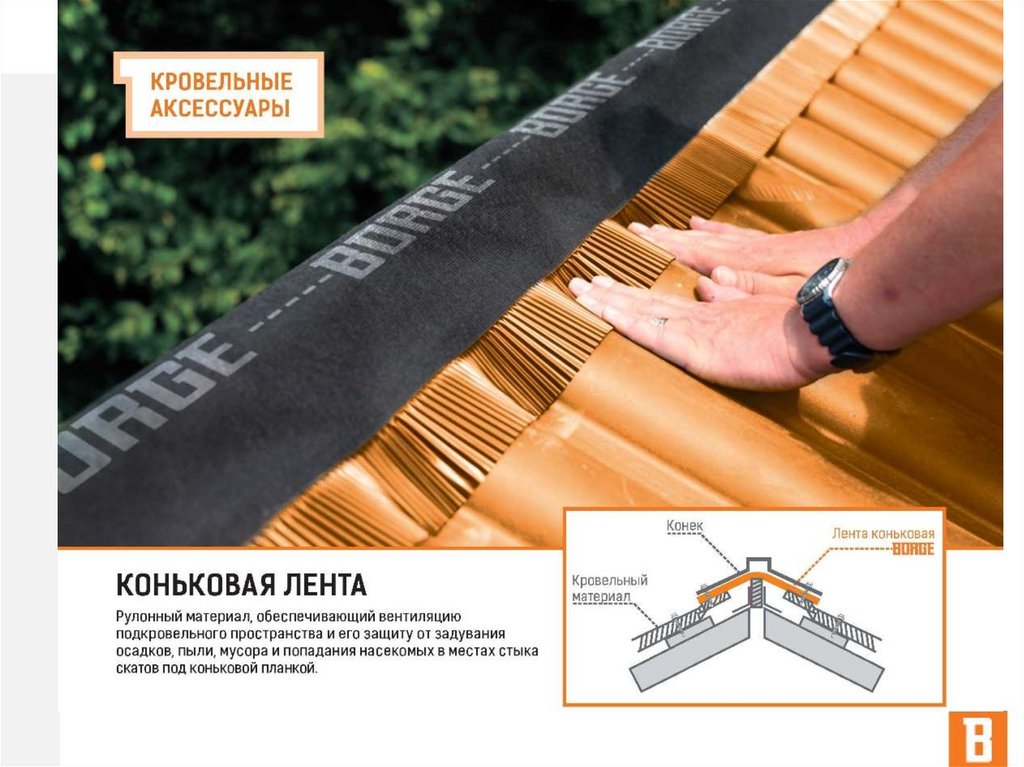

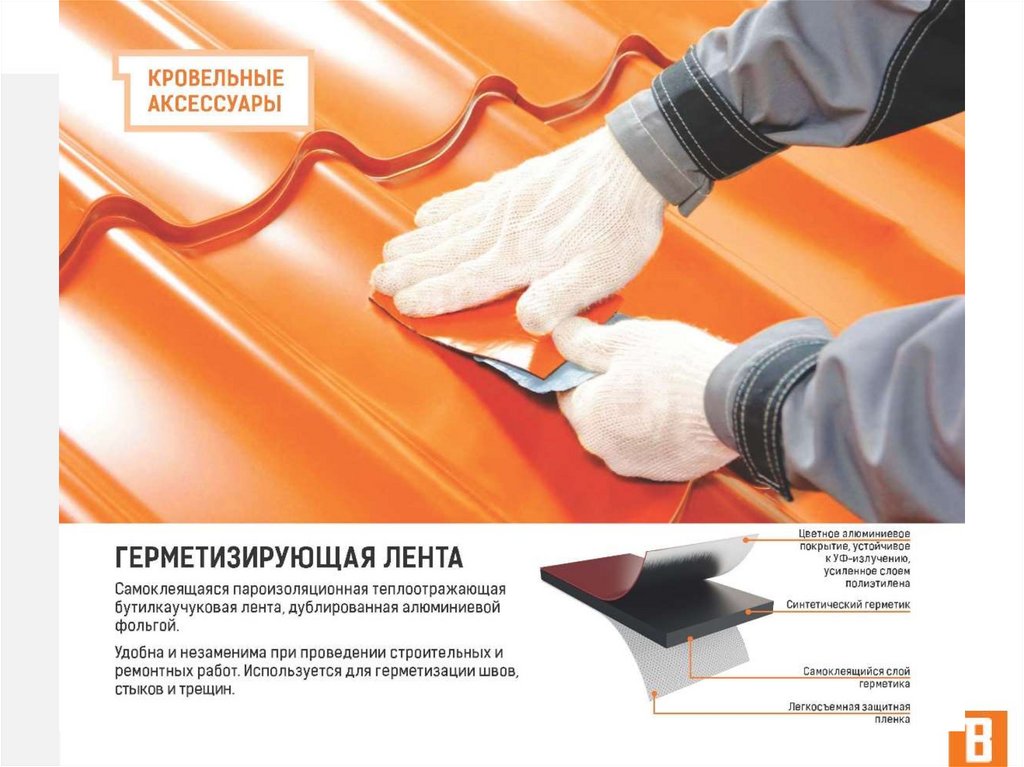

Кровельные аксессуары
BORGE
Русский Рубеж
NewLine

7.

Сервис Борге
Скорость ответа
на запросы
01
max 30 min
Тех.04
консультирование
Помощь в сложных
вопросах от частных
клиентов и сопровождение
объектов.
Оповещение и
информирование
02
Новинки, цены и тех
характеристики продукции,
вся информационная
поддержка.
Бизнесконсультирование
Оптимизация ассортимента,
развитие персонала для
роста вашей прибыли.
Наша задача – Ваше развитие!
Команда профессионалов «Борге»
Прямой
телефонный номер
03
Оперативные ответы на
любые возникающие
вопросы.
05
Маркетинговая
поддержка
Любые материалы и
мероприятия для развития
совместных продаж.
06

8.

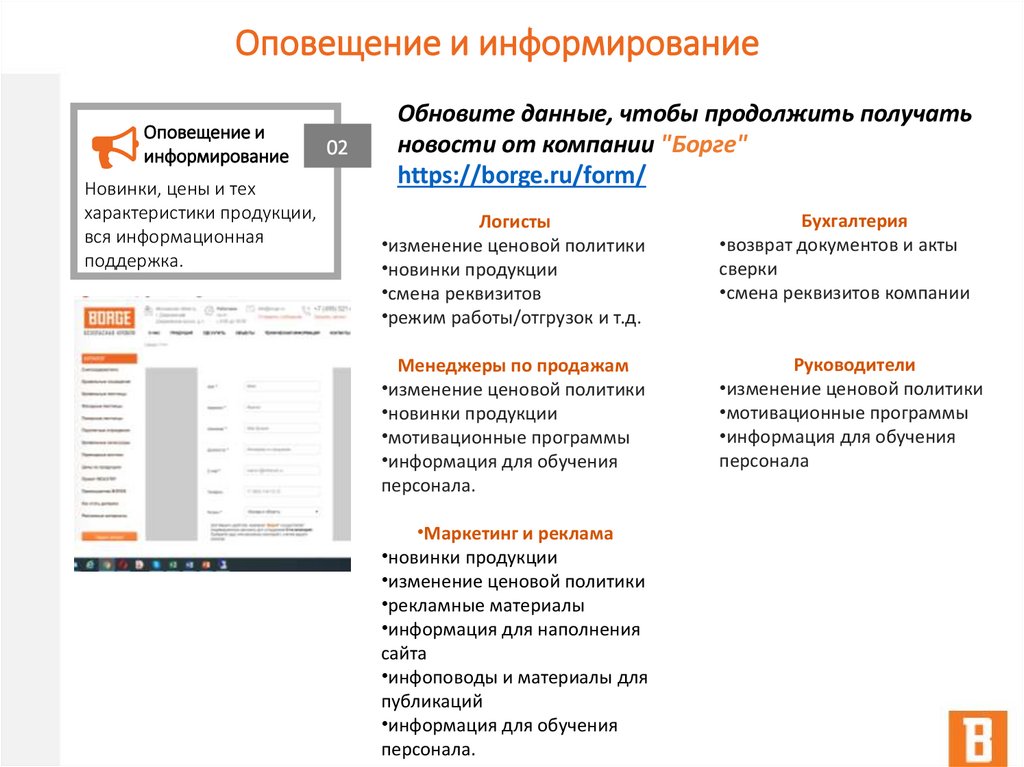

Оповещение и информирование
Оповещение и
информирование
Новинки, цены и тех
характеристики продукции,
вся информационная
поддержка.
02
Обновите данные, чтобы продолжить получать
новости от компании "Борге"
https://borge.ru/form/
Логисты
•изменение ценовой политики
•новинки продукции
•смена реквизитов
•режим работы/отгрузок и т.д.
Бухгалтерия
•возврат документов и акты
сверки
•смена реквизитов компании
Менеджеры по продажам
•изменение ценовой политики
•новинки продукции
•мотивационные программы
•информация для обучения
персонала.
Руководители
•изменение ценовой политики
•мотивационные программы
•информация для обучения
персонала
•Маркетинг и реклама
•новинки продукции
•изменение ценовой политики
•рекламные материалы
•информация для наполнения
сайта
•инфоповоды и материалы для
публикаций
•информация для обучения
персонала.

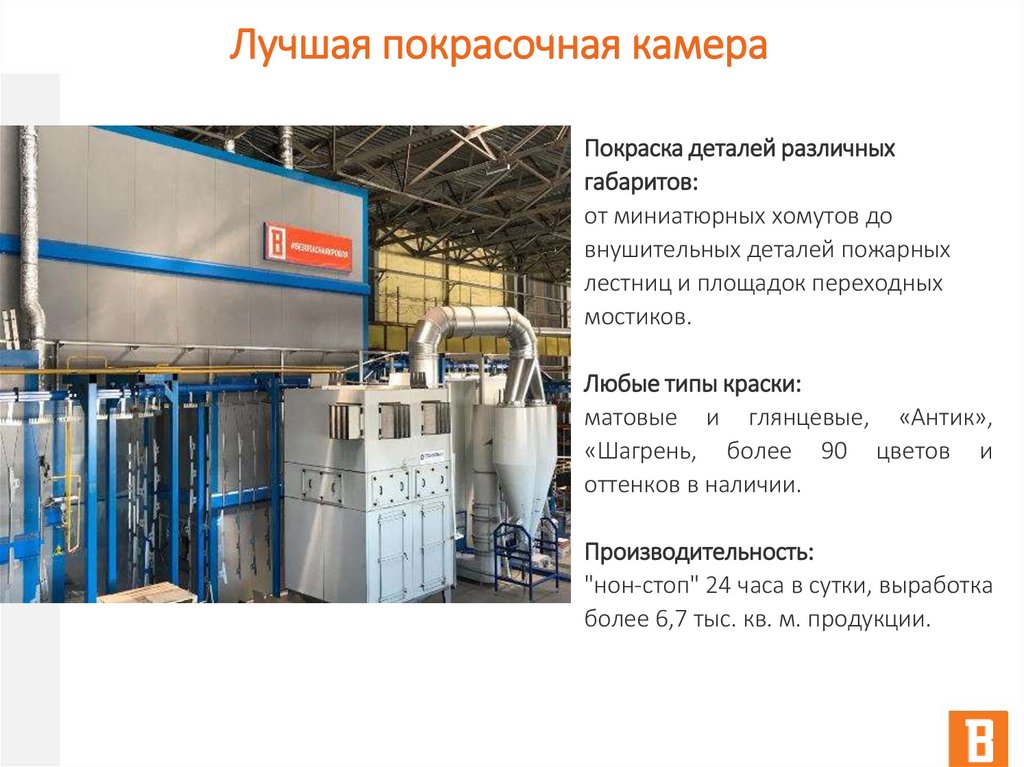

9.

Лучшая покрасочная камера
Покраска деталей различных
габаритов:
от миниатюрных хомутов до
внушительных деталей пожарных
лестниц и площадок переходных
мостиков.
Любые типы краски:
матовые и глянцевые, «Антик»,
«Шагрень, более 90 цветов и
оттенков в наличии.
Производительность:
"нон-стоп" 24 часа в сутки, выработка
более 6,7 тыс. кв. м. продукции.

10.

Принцип формирования артикула продукции
01.010.30.04.02.101.8017
1
2
3
4
5
1. Торговая марка/бренд (BORGE, Русский Рубеж, Тоталита)
2. Вид продукции (снегозадержатель, переходный мостик)
3. Габариты продукции (длина, ширина, высота)
4. Вид кровельного покрытия (без покрытия, металлочерепица, парапет)
5. Цвет или вид металла (ZN, CU, 6005, 32)

11.

12.

Системы безопасности кровли для промышленного и
гражданского строительства
Оперативный расчет
Тех поддержка
Быстрые сроки
производства
Это системы комплексной безопасности промышленных и коммерческих кровель для
предприятий, складов, транспортных узлов, объектов инфраструктуры, торговых центров,
спортивных комплексов и проч. Также адаптированы для применения на многоэтажных
зданиях, включая жилой фонд, офисные и административные постройки, медицинские и
детские учреждения.

13.

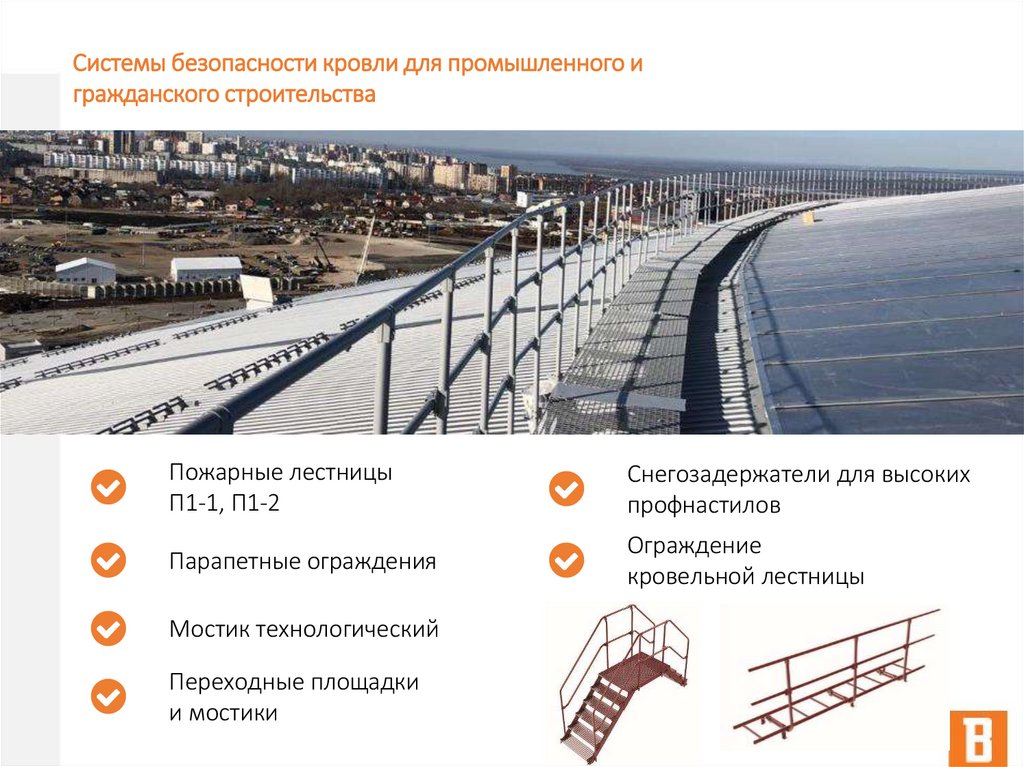

Системы безопасности кровли для промышленного и
гражданского строительства
Пожарные лестницы
П1-1, П1-2
Снегозадержатели для высоких
профнастилов
Парапетные ограждения
Ограждение
кровельной лестницы
Мостик технологический
Переходные площадки
и мостики

14.

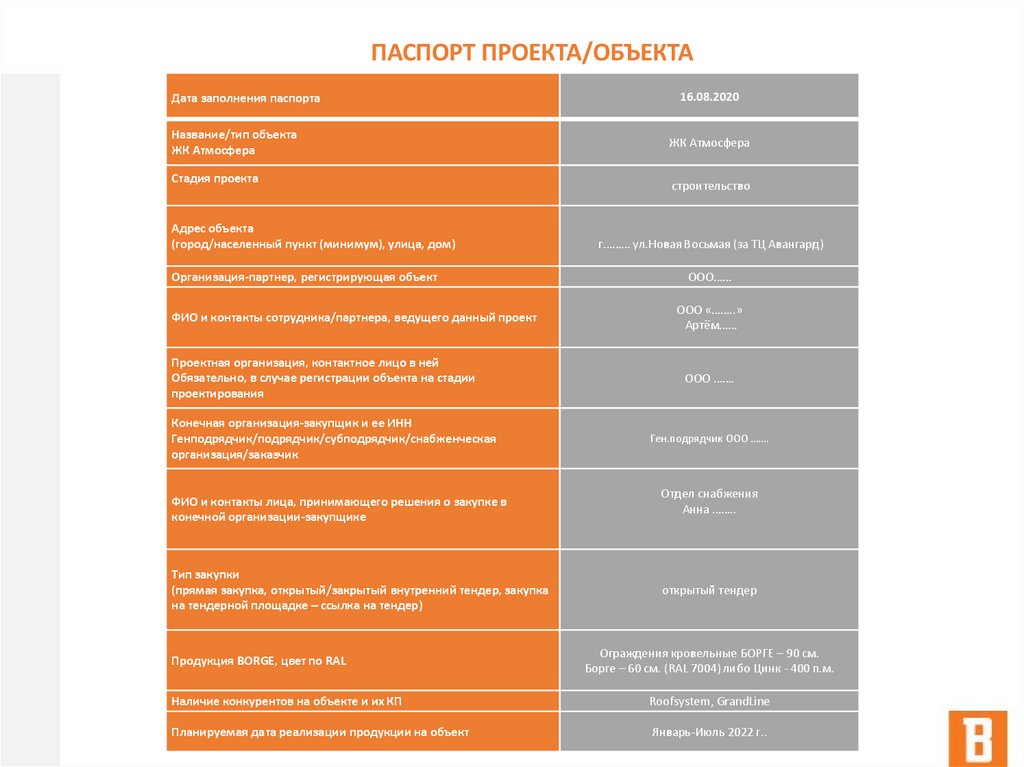

ПАСПОРТ ПРОЕКТА/ОБЪЕКТА
Дата заполнения паспорта
Название/тип объекта
ЖК Атмосфера
Стадия проекта
16.08.2020
ЖК Атмосфера
строительство
Адрес объекта
(город/населенный пункт (минимум), улица, дом)
г……… ул.Новая Восьмая (за ТЦ Авангард)
Организация-партнер, регистрирующая объект
ООО……
ФИО и контакты сотрудника/партнера, ведущего данный проект
ООО «……..»
Артём……
Проектная организация, контактное лицо в ней
Обязательно, в случае регистрации объекта на стадии
проектирования
ООО …….
Конечная организация-закупщик и ее ИНН
Генподрядчик/подрядчик/субподрядчик/снабженческая
организация/заказчик
ФИО и контакты лица, принимающего решения о закупке в
конечной организации-закупщике
Тип закупки
(прямая закупка, открытый/закрытый внутренний тендер, закупка
на тендерной площадке – ссылка на тендер)
Продукция BORGE, цвет по RAL
Ген.подрядчик ООО …….
Отдел снабжения
Анна ……..
открытый тендер
Ограждения кровельные БОРГЕ – 90 см.
Борге – 60 см. (RAL 7004) либо Цинк - 400 п.м.
Наличие конкурентов на объекте и их КП
Roofsystem, GrandLine
Планируемая дата реализации продукции на объект
Январь-Июль 2022 г..

15.

Защита проекта
ПРОЕКТ
Заполнен «Бланк защиты»
Продукции BORGE /INDUSTRY ≥ 100 000 руб.
Возможность идентификации (адрес, название)
Приложена проектная документация, спецификация

16.

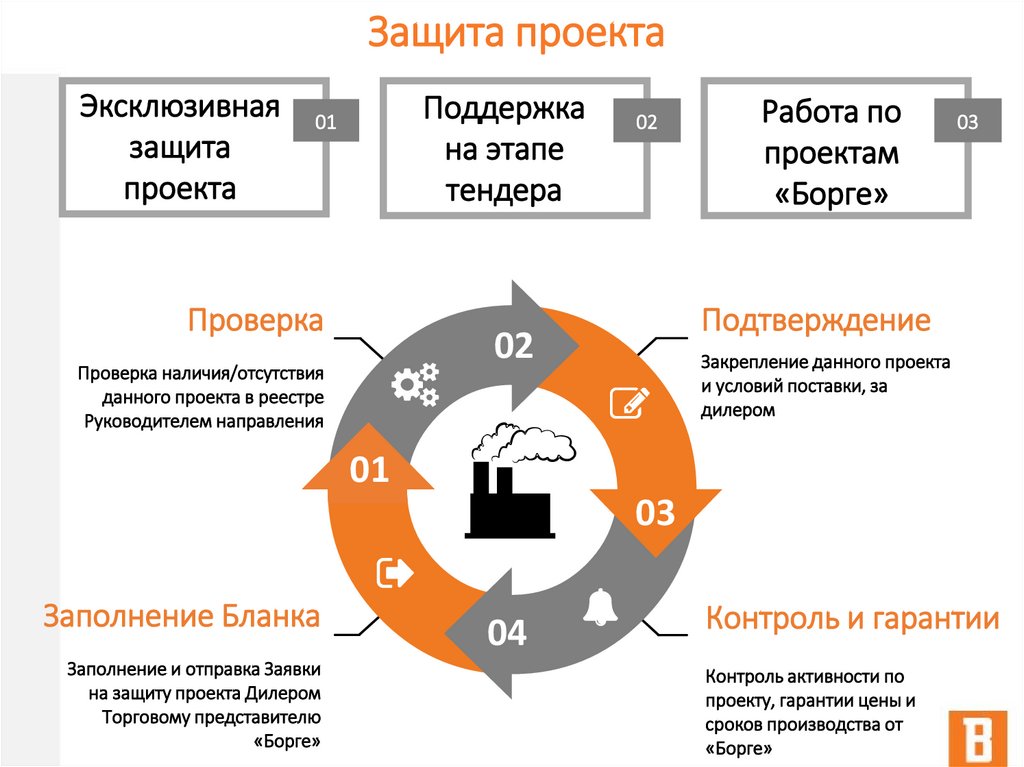

Защита проекта
Эксклюзивная
защита
проекта
Поддержка
на этапе
тендера
01
Проверка
02
03
Подтверждение
02
Проверка наличия/отсутствия
данного проекта в реестре
Руководителем направления
Работа по
проектам
«Борге»
Закрепление данного проекта
и условий поставки, за
дилером
01
03
Заполнение Бланка
Заполнение и отправка Заявки
на защиту проекта Дилером
Торговому представителю
«Борге»
04
Контроль и гарантии
Контроль активности по
проекту, гарантии цены и
сроков производства от
«Борге»

17.

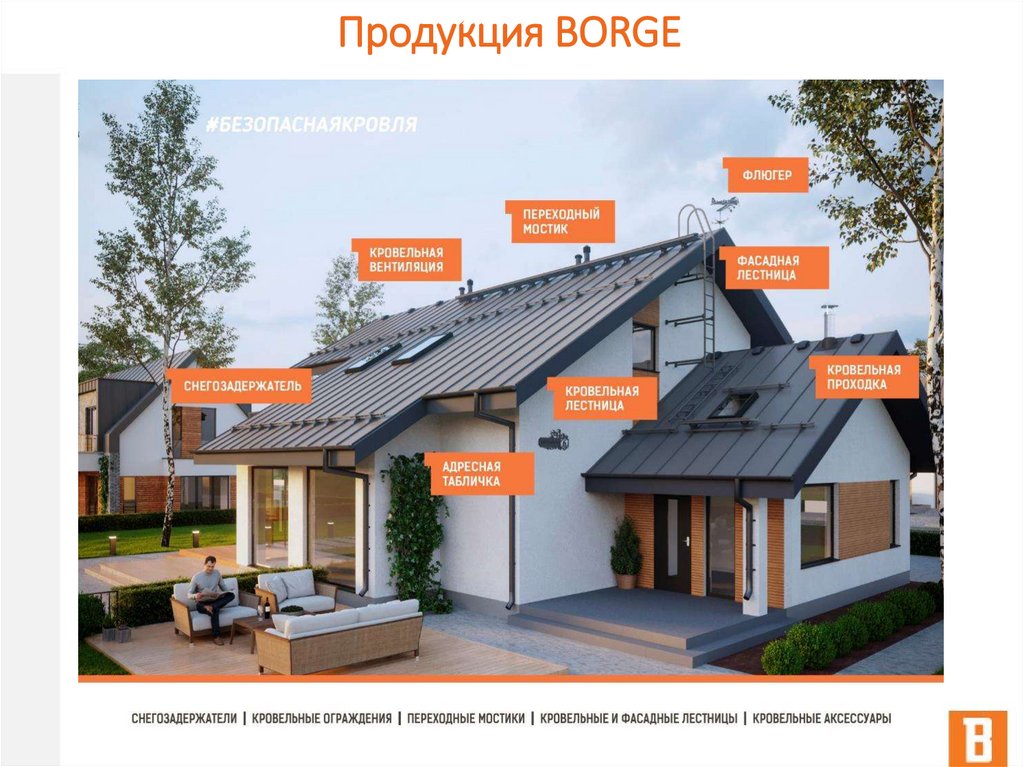

Продукция BORGE

18.

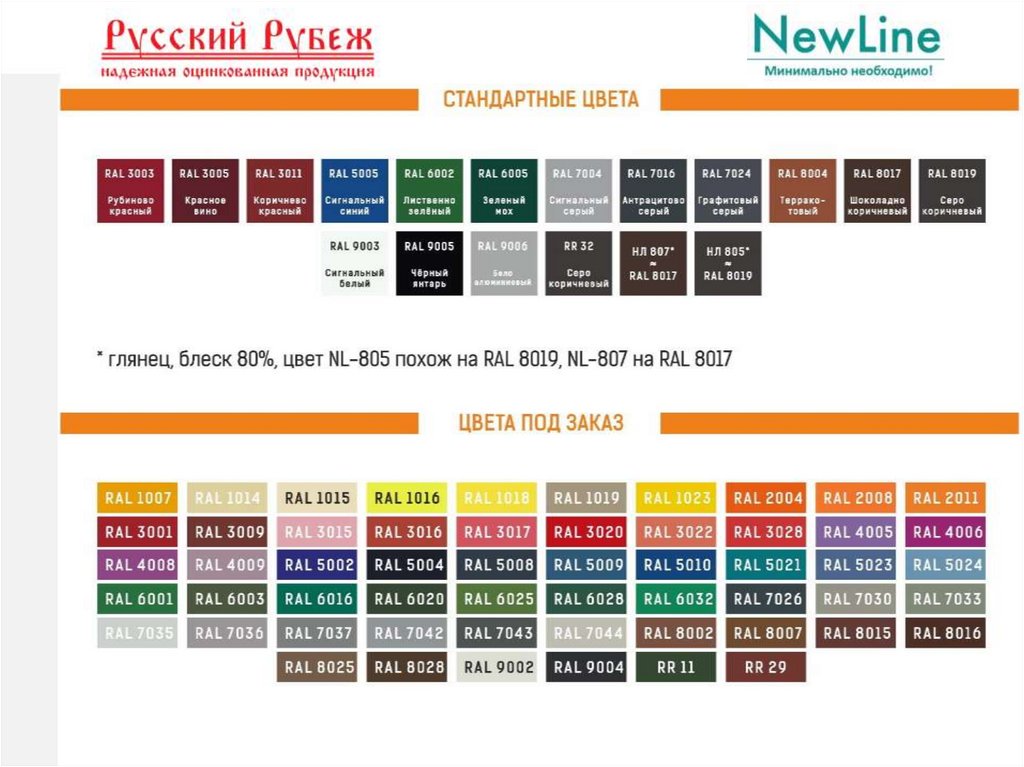

Цвета BORGE

19.

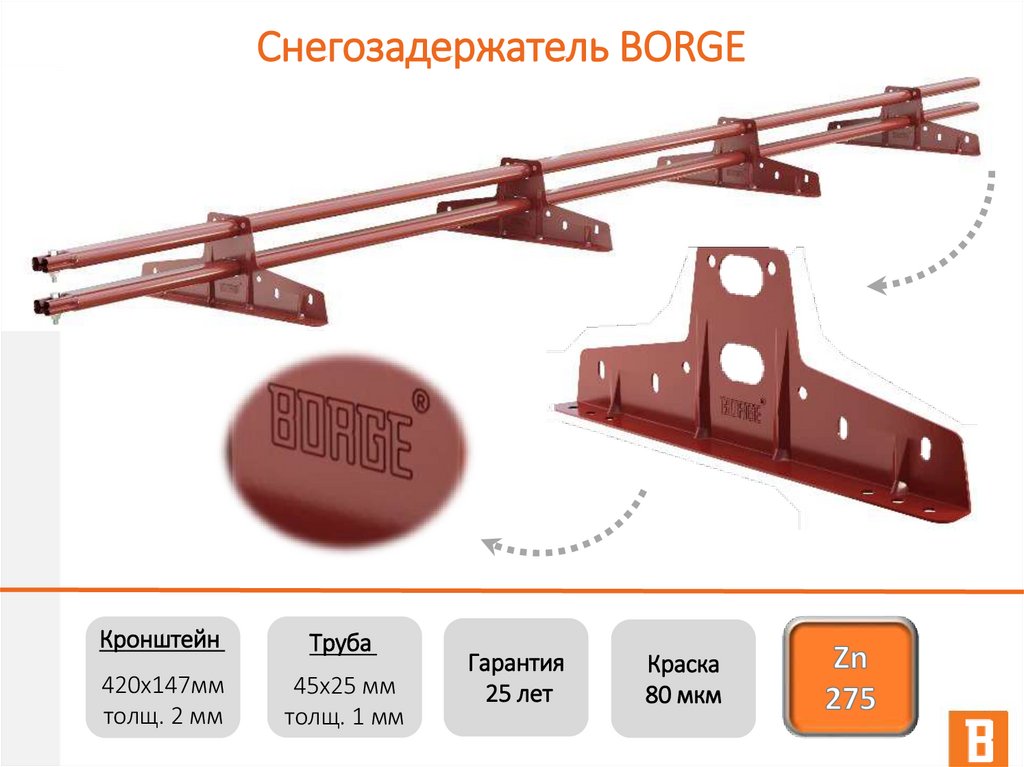

Снегозадержатель BORGE
Кронштейн
Труба
420х147мм
толщ. 2 мм
45х25 мм
толщ. 1 мм
Гарантия
25 лет
Краска
80 мкм

20.

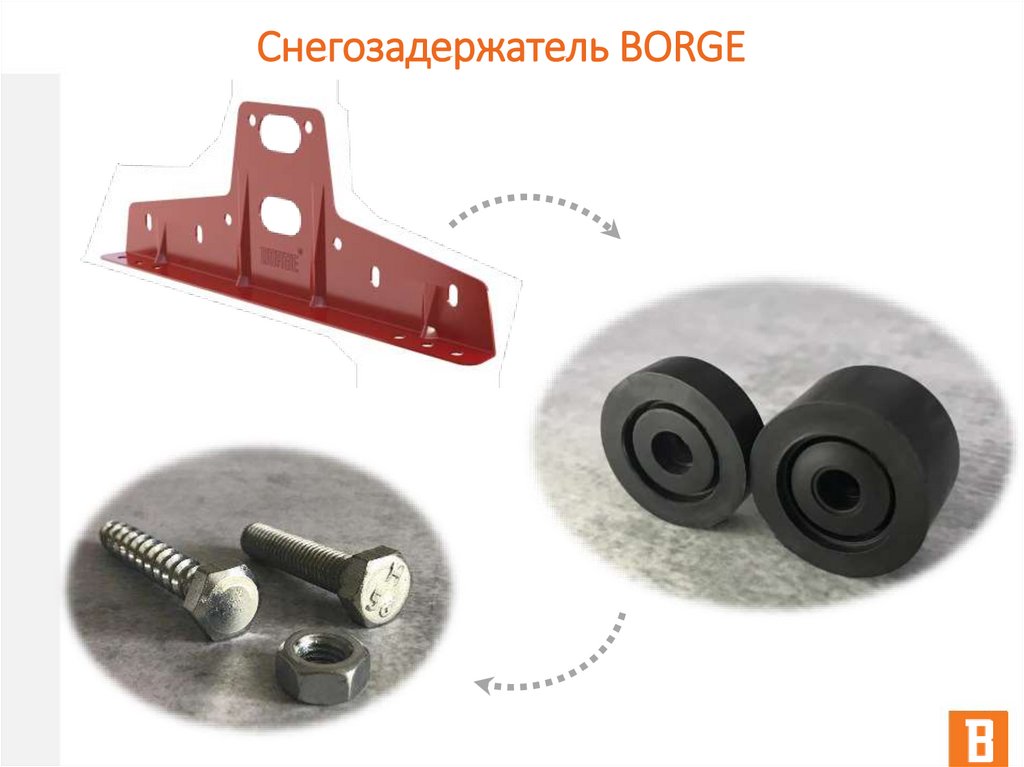

Снегозадержатель BORGE
Уплотнитель из пластиката

21.

Труба снегозадержателя
01
Вальцовка трубы
В отличие от сварной трубы
02
вальцованный
шов (в 4 слоя
Накатка
металла) обеспечивает
Дополнительная накатка на
долговечность и жесткость
замке обеспечивает
в районе замка.
жесткость трубы в
продольном направлении
(противостоит скручиванию).

22.

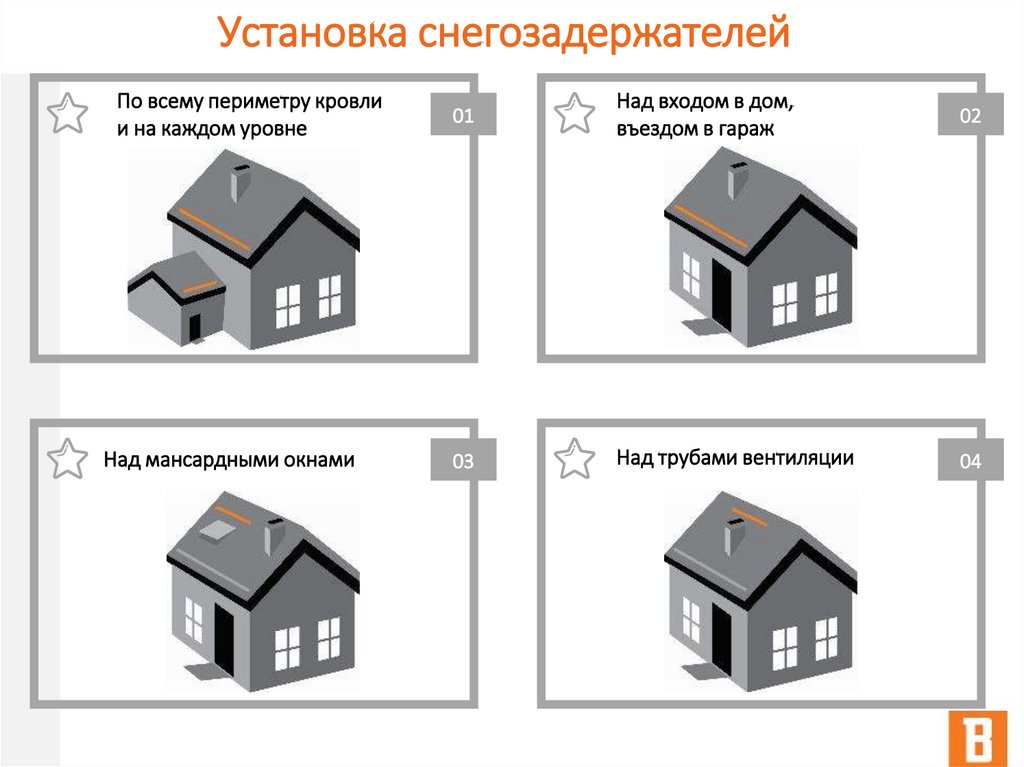

Установка снегозадержателей
По всему периметру кровли
и на каждом уровне
01
Над входом в дом,
въездом в гараж
02
Над мансардными окнами
03
Над трубами вентиляции
04

23.

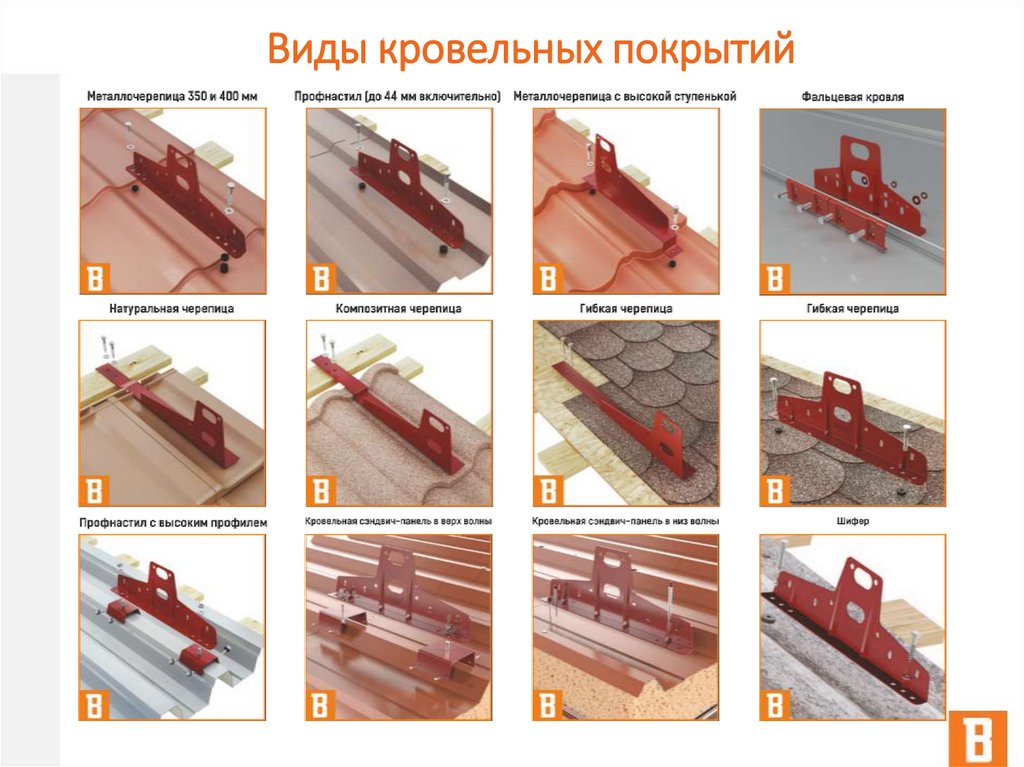

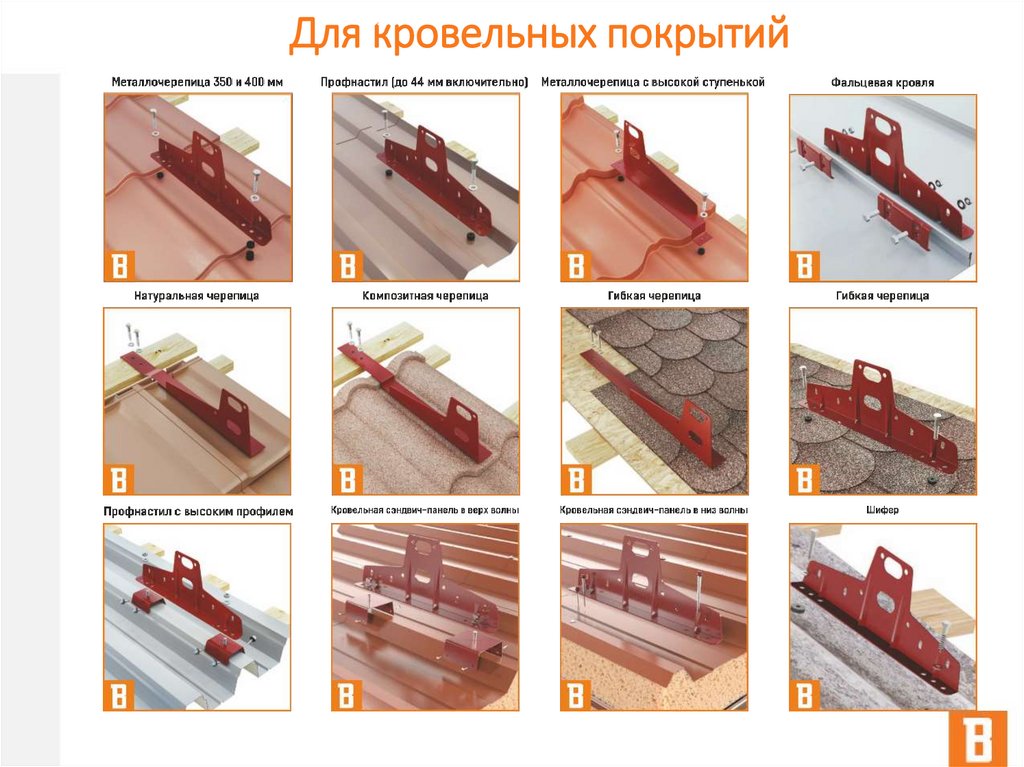

Виды кровельных покрытий

24.

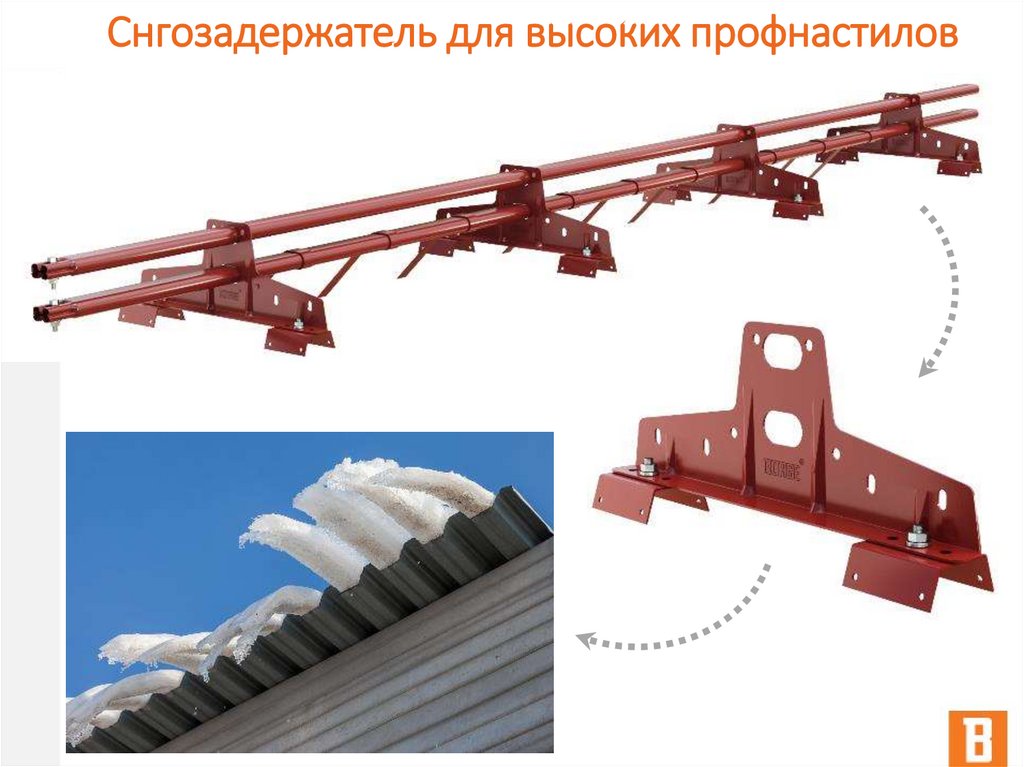

Снгозадержатель для высоких профнастилов

25.

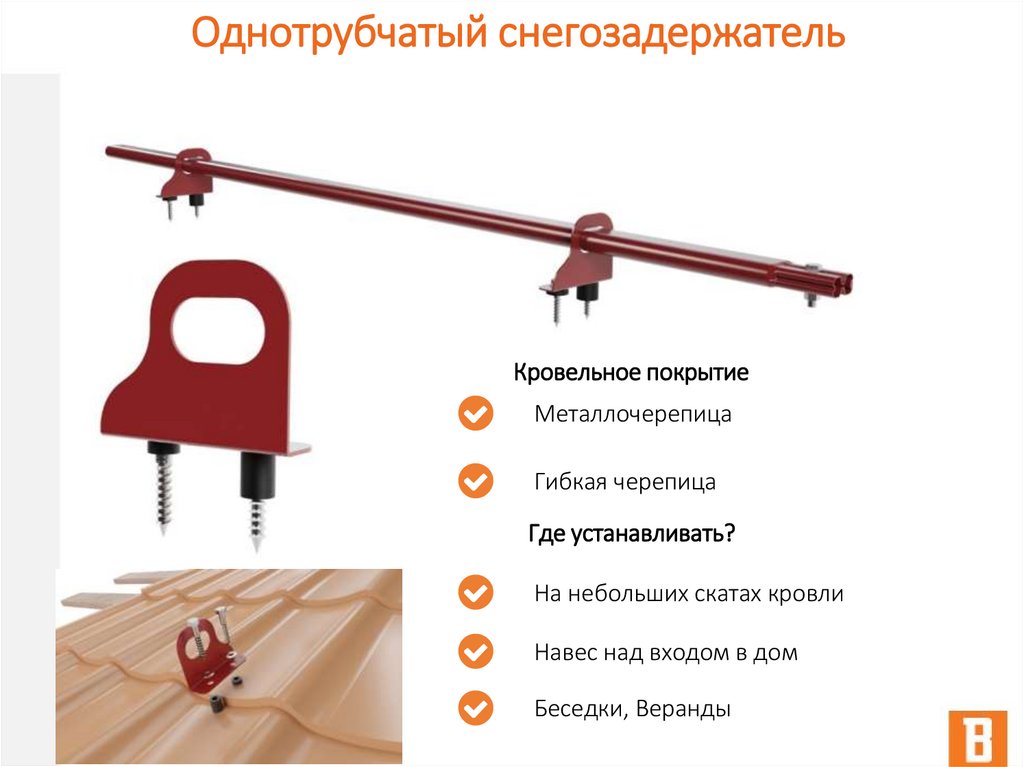

Однотрубчатый снегозадержатель
Кровельное покрытие
Металлочерепица
Гибкая черепица
Где устанавливать?
На небольших скатах кровли
Навес над входом в дом
Беседки, Веранды

26.

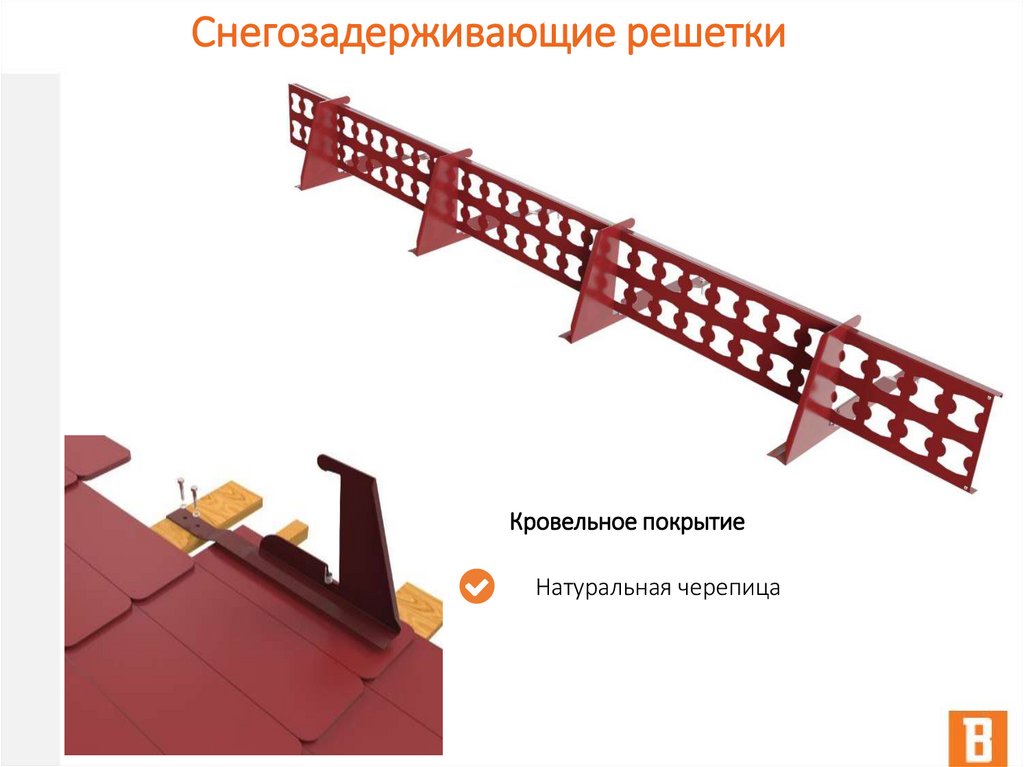

Снегозадерживающие решетки
Кровельное покрытие
Натуральная черепица

27.

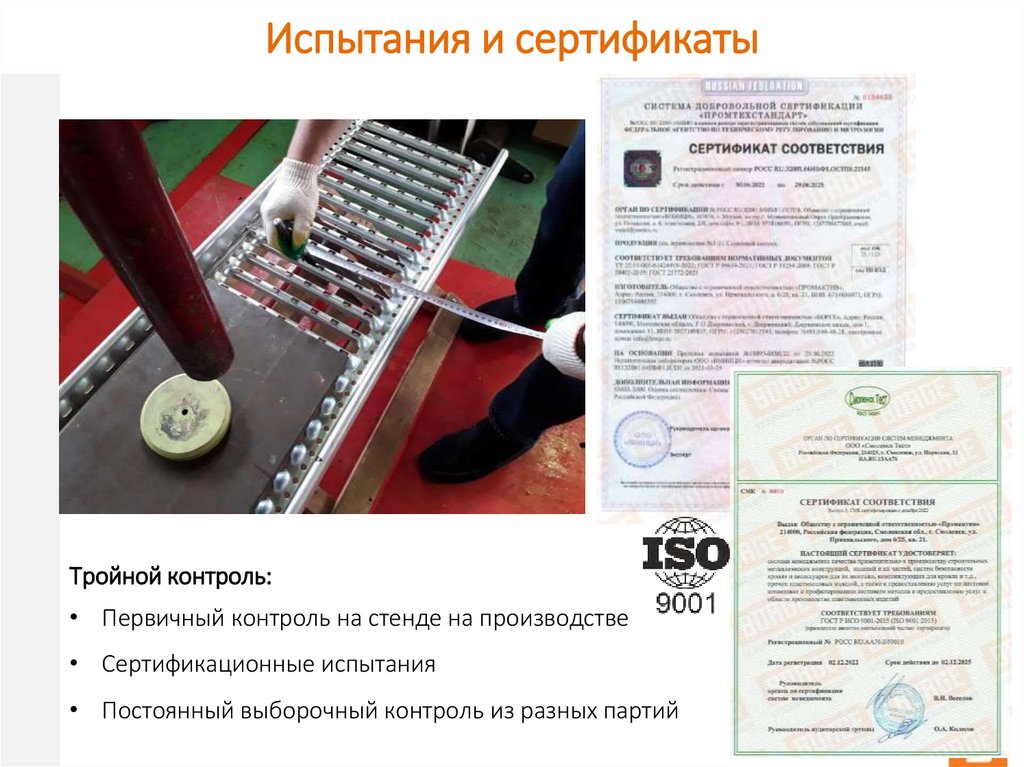

Испытания и сертификаты
Тройной контроль:
• Первичный контроль на стенде на производстве
• Сертификационные испытания
• Постоянный выборочный контроль из разных партий

28.

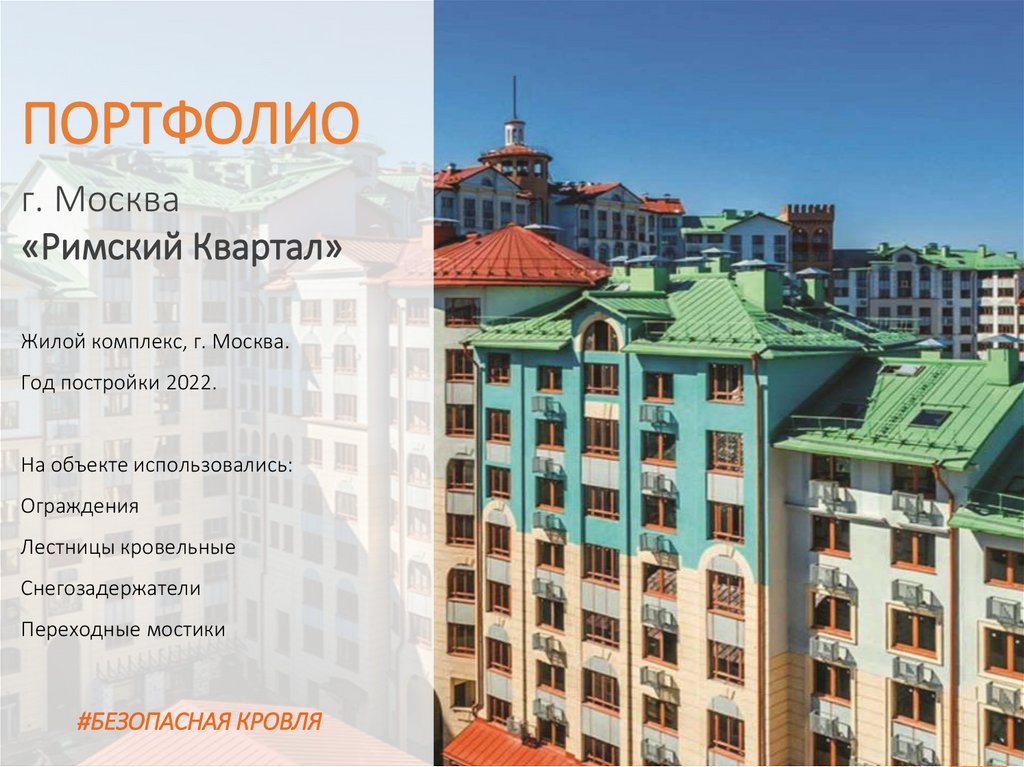

ПОРТФОЛИО
г. Москва
«Римский Квартал»
Жилой комплекс, г. Москва.
Год постройки 2022.
На объекте использовались:
Ограждения
Лестницы кровельные
Снегозадержатели
Переходные мостики
#БЕЗОПАСНАЯ КРОВЛЯ

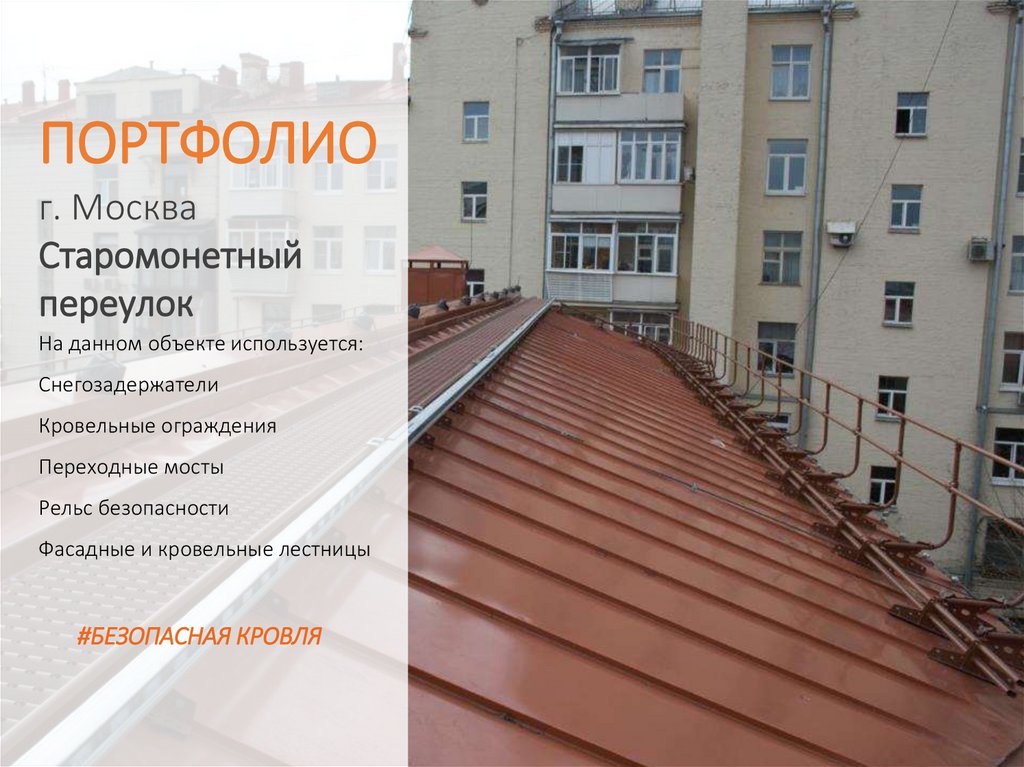

29.

ПОРТФОЛИО
г. Москва
Старомонетный
переулок
На данном объекте используется:
Снегозадержатели
Кровельные ограждения
Переходные мосты
Рельс безопасности
Фасадные и кровельные лестницы
#БЕЗОПАСНАЯ КРОВЛЯ

30.

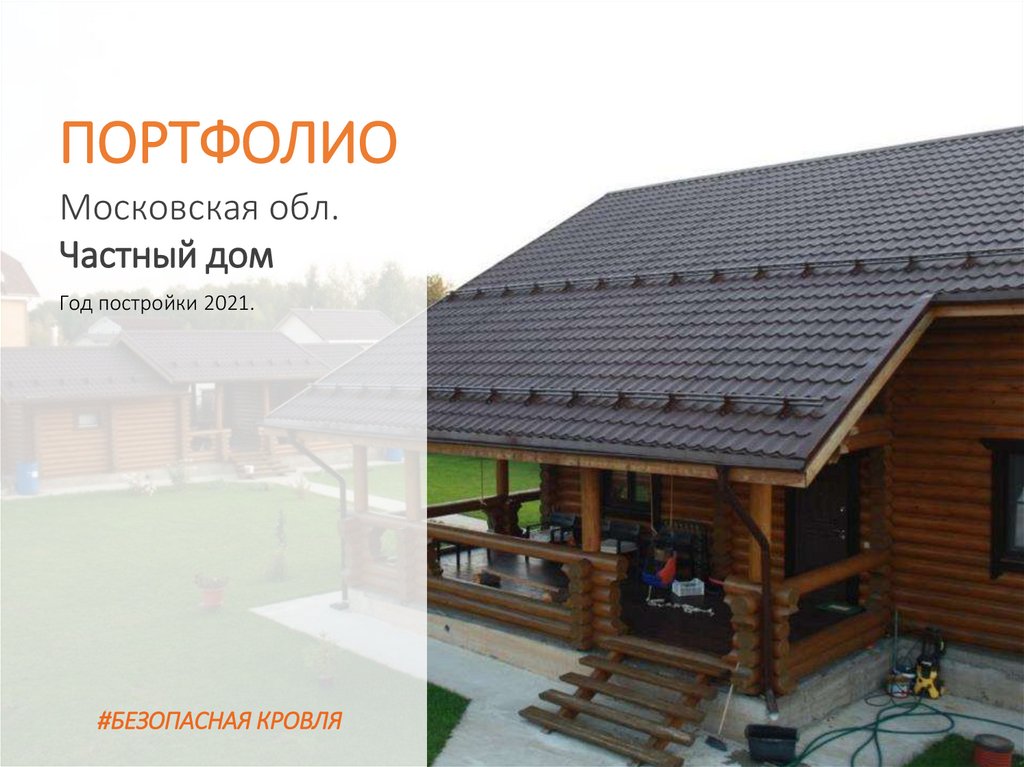

ПОРТФОЛИО
Московская обл.
Частный дом
Год постройки 2021.
#БЕЗОПАСНАЯ КРОВЛЯ

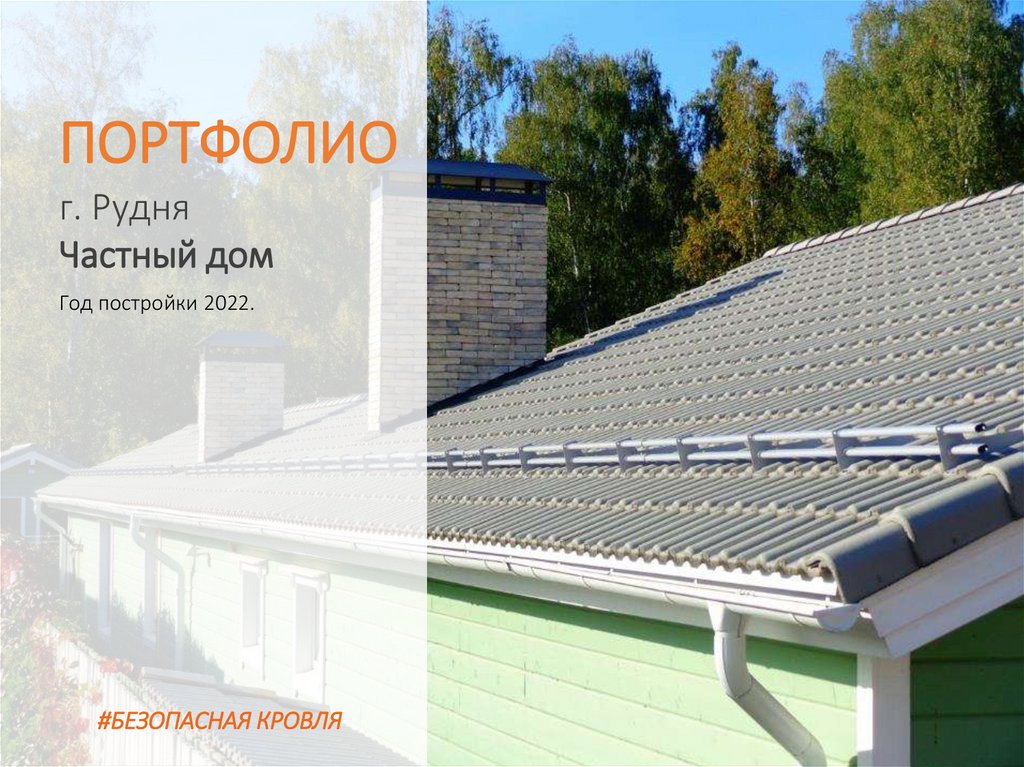

31.

ПОРТФОЛИО
г. Рудня
Частный дом
Год постройки 2022.
#БЕЗОПАСНАЯ КРОВЛЯ

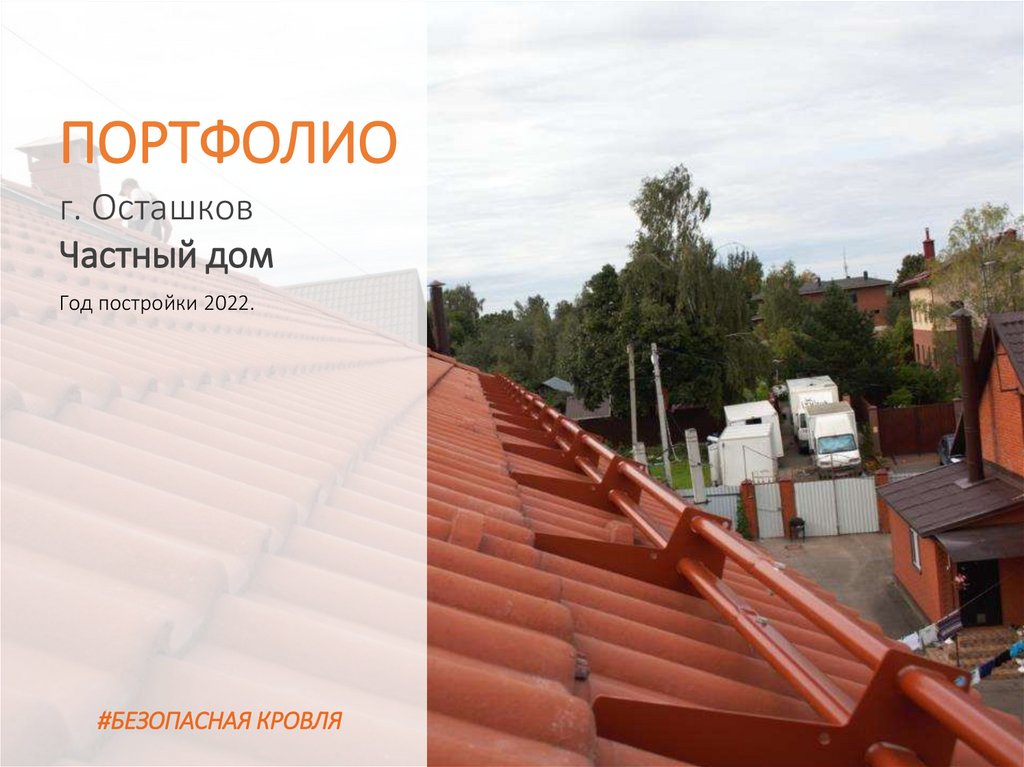

32.

ПОРТФОЛИО
г. Осташков
Частный дом
Год постройки 2022.
#БЕЗОПАСНАЯ КРОВЛЯ

33.

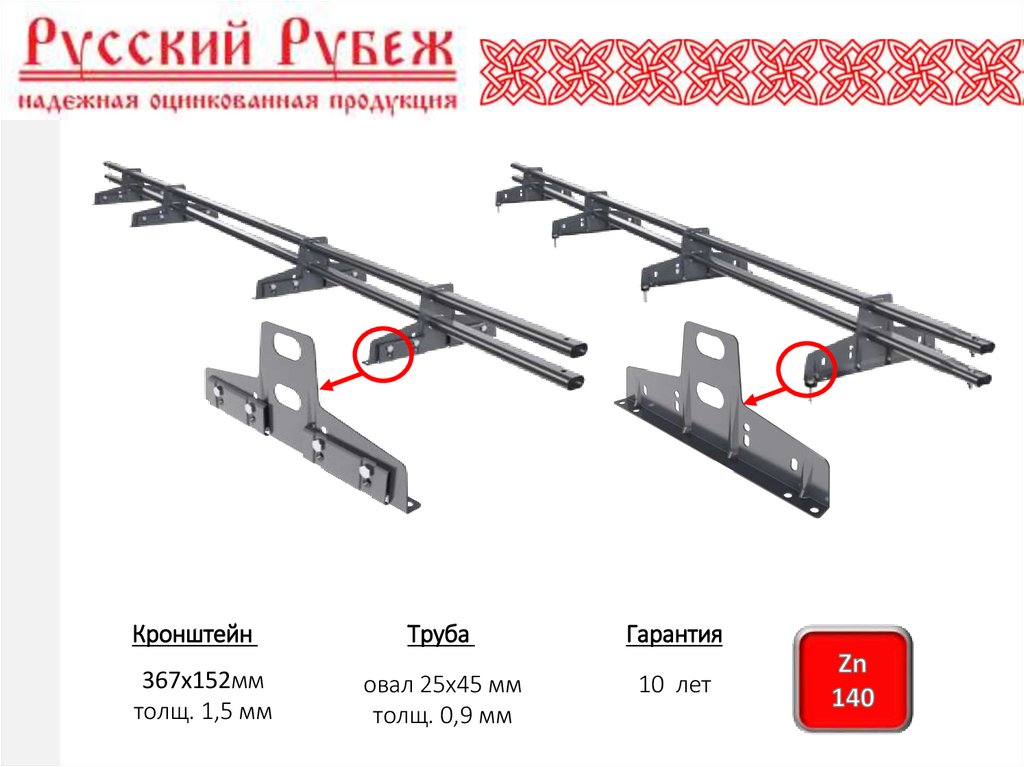

34.

Кронштейн
Труба
Гарантия
367х152мм
толщ. 1,5 мм
овал 25х45 мм
толщ. 0,9 мм
10 лет

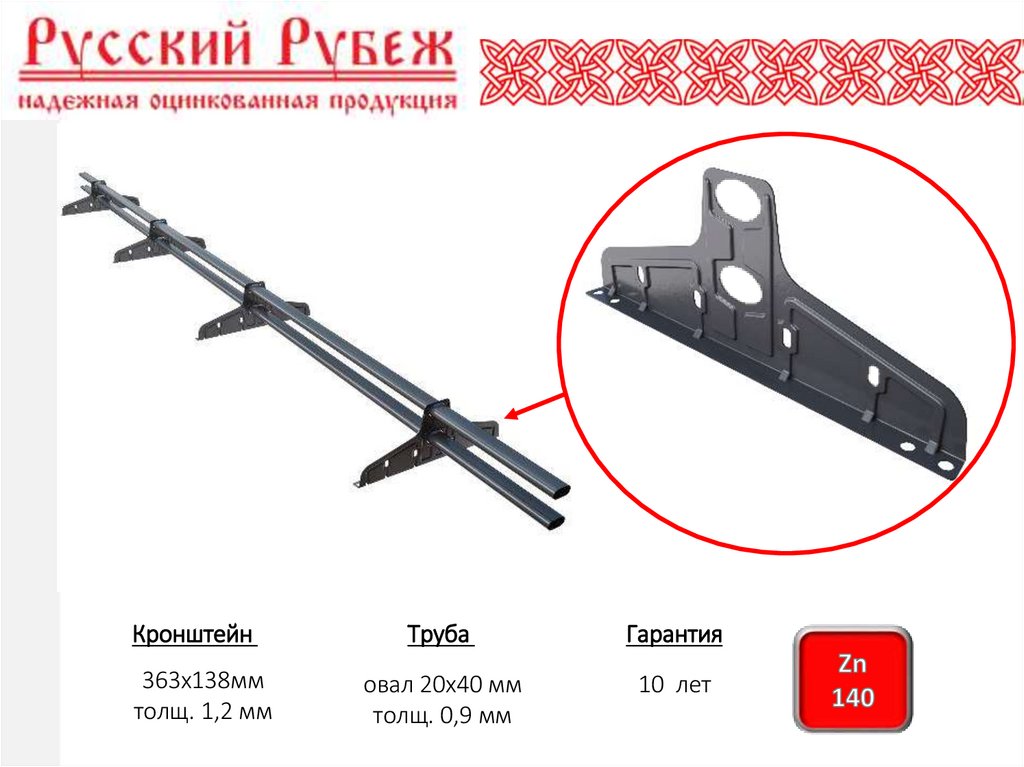

35.

Кронштейн
Труба
Гарантия
363х138мм
толщ. 1,2 мм
овал 20х40 мм
толщ. 0,9 мм
10 лет

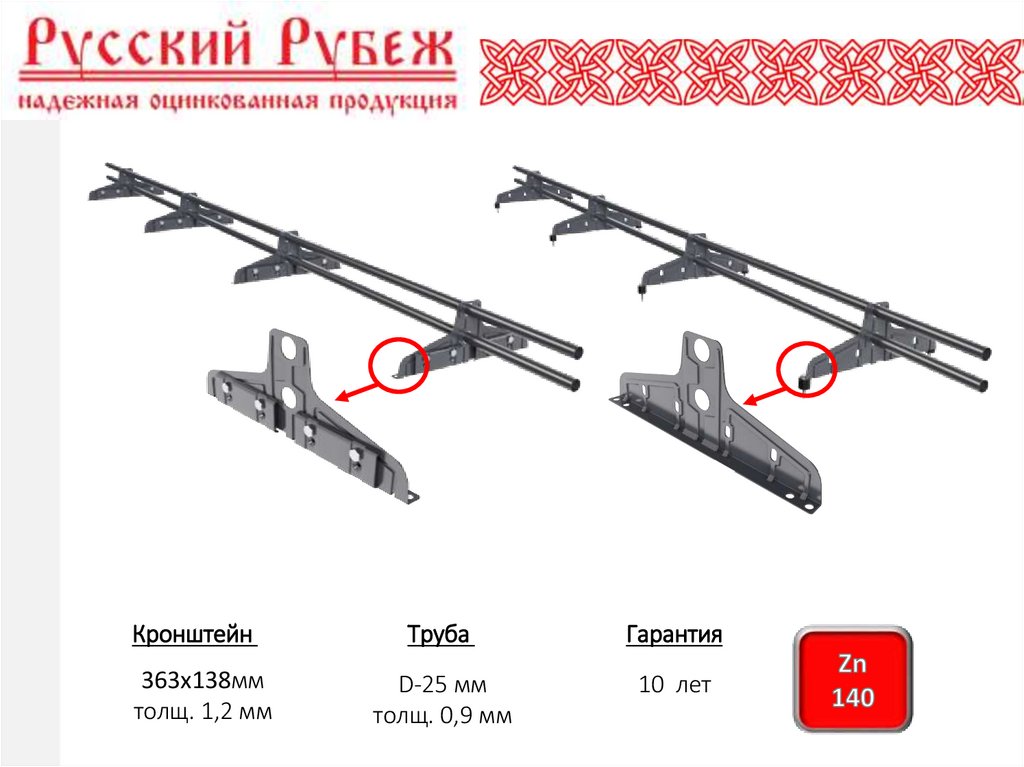

36.

Кронштейн
Труба
Гарантия
363х138мм
толщ. 1,2 мм
D-25 мм
толщ. 0,9 мм
10 лет

37.

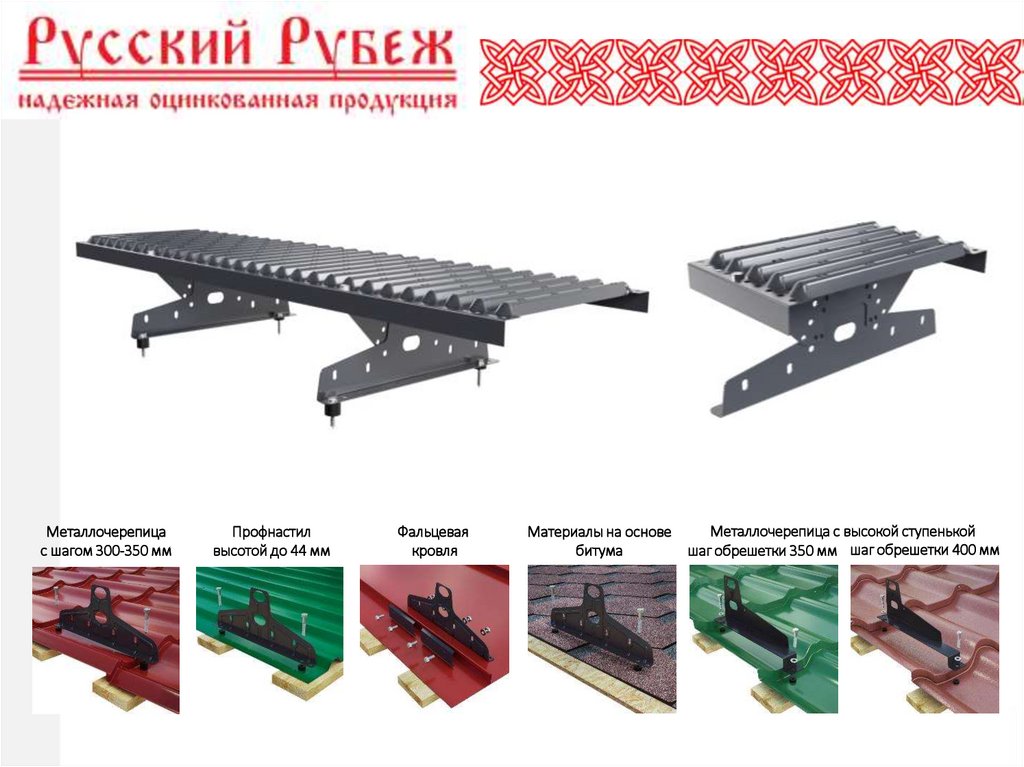

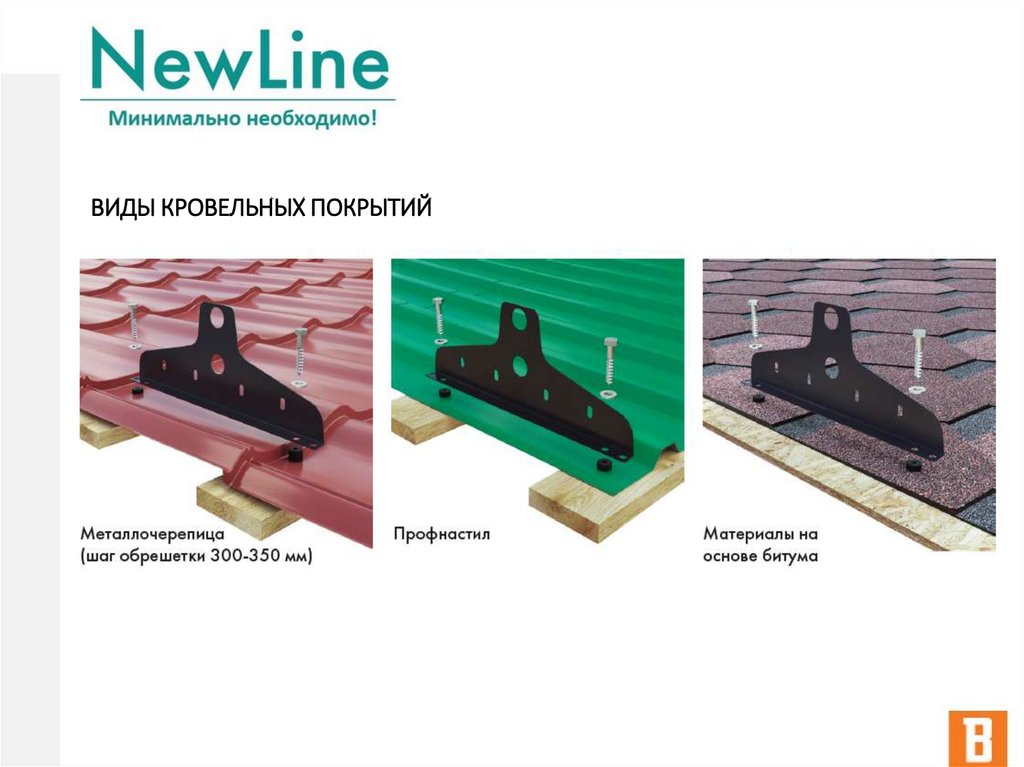

ВИДЫ КРОВЕЛЬНЫХ ПОКРЫТИЙ
Металлочерепица
с шагом 300-350 мм
Профнастил
высотой до 44 мм
Фальцевая
кровля
Металлочерепица с высокой ступенькой
шаг обрешетки 400 мм
шаг обрешетки 350 мм
Материалы на основе
битума

38.

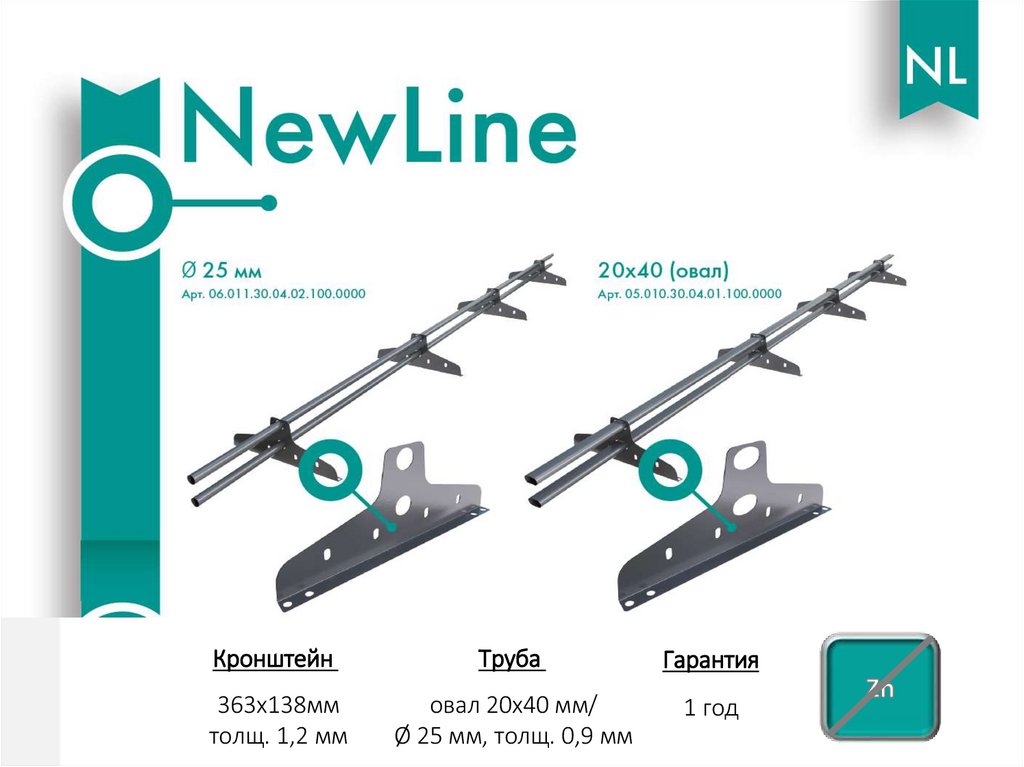

Кронштейн
Труба
Гарантия
363х138мм
толщ. 1,2 мм
овал 20х40 мм/
Ø 25 мм, толщ. 0,9 мм
1 год

39.

ВИДЫ КРОВЕЛЬНЫХ ПОКРЫТИЙ

40.

Однотрубачатый СЗТ 3м
Кровельное покрытие
Металлочерепица
Гибкая черепица
Где устанавливать?
На небольших скатах кровли
Навес над входом в дом
Беседки, Веранды

41.

Снеговые районы и рядность СЗТ
Что такое снеговая нагрузка
Почему важно это знать
Как это связано с рядностью СЗТ
СП 20.13330.2016
Нагрузки и воздействия.
Актуализированная
редакция СНиП 2.01.07-85*
(с Изменениями N 1, 2)
Что важно знать

42.

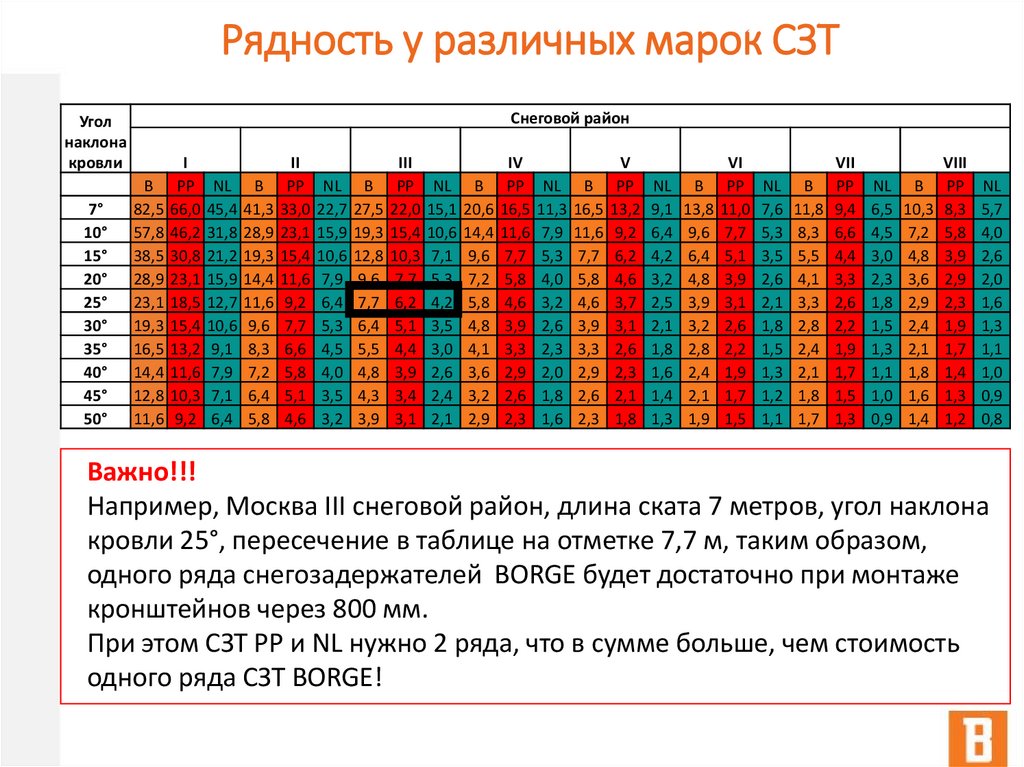

Рядность у различных марок СЗТ
Угол
наклона
кровли
7°
10°
15°
20°
25°
30°
35°
40°
45°
50°
Снеговой район
I
II
III
IV
V
VI
VII
B РР NL B РР NL B РР NL B РР NL B РР NL B РР NL B РР
82,5 66,0 45,4 41,3 33,0 22,7 27,5 22,0 15,1 20,6 16,5 11,3 16,5 13,2 9,1 13,8 11,0 7,6 11,8 9,4
57,8 46,2 31,8 28,9 23,1 15,9 19,3 15,4 10,6 14,4 11,6 7,9 11,6 9,2 6,4 9,6 7,7 5,3 8,3 6,6
38,5 30,8 21,2 19,3 15,4 10,6 12,8 10,3 7,1 9,6 7,7 5,3 7,7 6,2 4,2 6,4 5,1 3,5 5,5 4,4
28,9 23,1 15,9 14,4 11,6 7,9 9,6 7,7 5,3 7,2 5,8 4,0 5,8 4,6 3,2 4,8 3,9 2,6 4,1 3,3
23,1 18,5 12,7 11,6 9,2 6,4 7,7 6,2 4,2 5,8 4,6 3,2 4,6 3,7 2,5 3,9 3,1 2,1 3,3 2,6
19,3 15,4 10,6 9,6 7,7 5,3 6,4 5,1 3,5 4,8 3,9 2,6 3,9 3,1 2,1 3,2 2,6 1,8 2,8 2,2
16,5 13,2 9,1 8,3 6,6 4,5 5,5 4,4 3,0 4,1 3,3 2,3 3,3 2,6 1,8 2,8 2,2 1,5 2,4 1,9
14,4 11,6 7,9 7,2 5,8 4,0 4,8 3,9 2,6 3,6 2,9 2,0 2,9 2,3 1,6 2,4 1,9 1,3 2,1 1,7
12,8 10,3 7,1 6,4 5,1 3,5 4,3 3,4 2,4 3,2 2,6 1,8 2,6 2,1 1,4 2,1 1,7 1,2 1,8 1,5
11,6 9,2 6,4 5,8 4,6 3,2 3,9 3,1 2,1 2,9 2,3 1,6 2,3 1,8 1,3 1,9 1,5 1,1 1,7 1,3
VIII
NL B РР
6,5 10,3 8,3
4,5 7,2 5,8
3,0 4,8 3,9
2,3 3,6 2,9
1,8 2,9 2,3
1,5 2,4 1,9
1,3 2,1 1,7
1,1 1,8 1,4
1,0 1,6 1,3
0,9 1,4 1,2
NL
5,7
4,0
2,6
2,0
1,6
1,3
1,1
1,0
0,9
0,8
Важно!!!
Например, Москва III снеговой район, длина ската 7 метров, угол наклона
кровли 25°, пересечение в таблице на отметке 7,7 м, таким образом,
одного ряда снегозадержателей BORGE будет достаточно при монтаже
кронштейнов через 800 мм.
При этом СЗТ РР и NL нужно 2 ряда, что в сумме больше, чем стоимость
одного ряда СЗТ BORGE!

43.

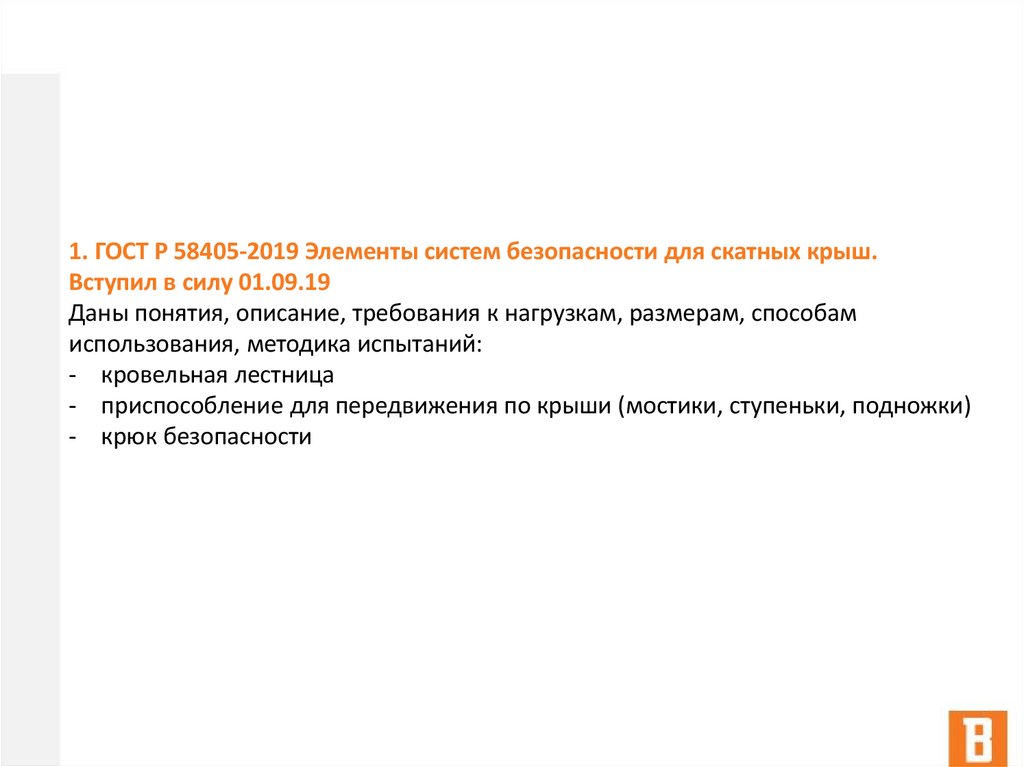

1. ГОСТ Р 58405-2019 Элементы систем безопасности для скатных крыш.
Вступил в силу 01.09.19
Даны понятия, описание, требования к нагрузкам, размерам, способам
использования, методика испытаний:
- кровельная лестница
- приспособление для передвижения по крыши (мостики, ступеньки, подножки)
- крюк безопасности

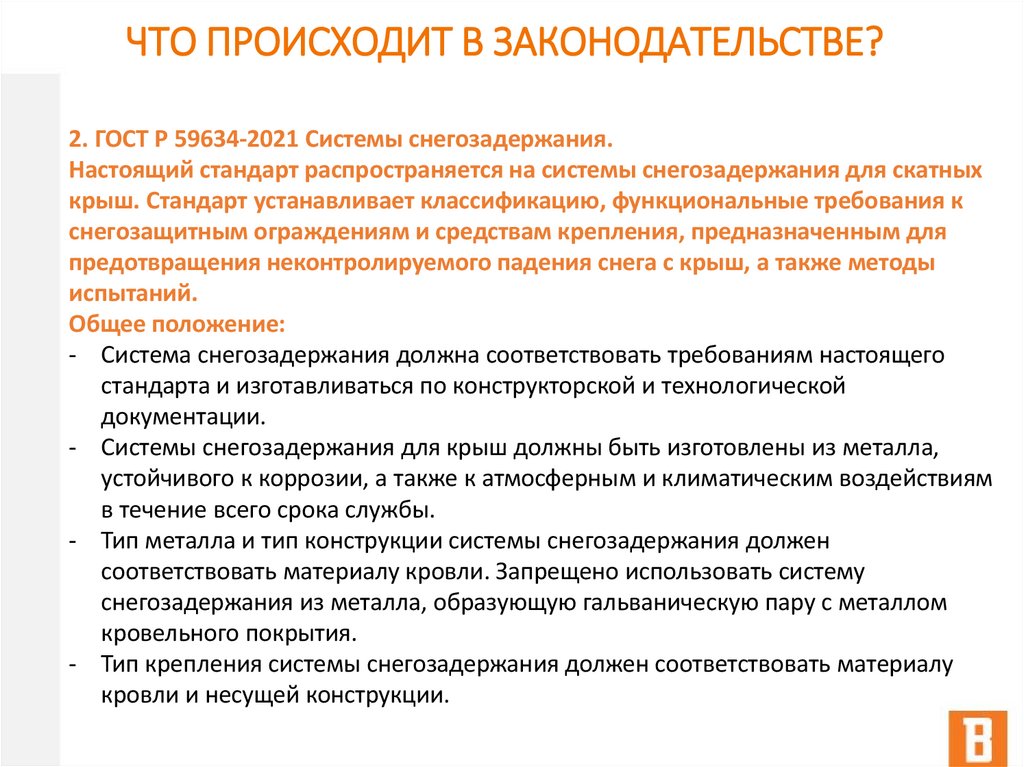

44. ЧТО ПРОИСХОДИТ В ЗАКОНОДАТЕЛЬСТВЕ?

2. ГОСТ Р 59634-2021 Системы снегозадержания.
Настоящий стандарт распространяется на системы снегозадержания для скатных
крыш. Стандарт устанавливает классификацию, функциональные требования к
снегозащитным ограждениям и средствам крепления, предназначенным для
предотвращения неконтролируемого падения снега с крыш, а также методы
испытаний.
Общее положение:
- Система снегозадержания должна соответствовать требованиям настоящего
стандарта и изготавливаться по конструкторской и технологической
документации.
- Системы снегозадержания для крыш должны быть изготовлены из металла,
устойчивого к коррозии, а также к атмосферным и климатическим воздействиям
в течение всего срока службы.
- Тип металла и тип конструкции системы снегозадержания должен
соответствовать материалу кровли. Запрещено использовать систему
снегозадержания из металла, образующую гальваническую пару с металлом
кровельного покрытия.
- Тип крепления системы снегозадержания должен соответствовать материалу
кровли и несущей конструкции.

45. ЗАЧЕМ ЗАБИРАТЬСЯ НА КРЫШУ?

Профилактический осмотр кровли 2 раза в год (весной и осенью)
Мелкий ремонт кровли
Очистка водостоков, дымоходов, …
Чистка снега

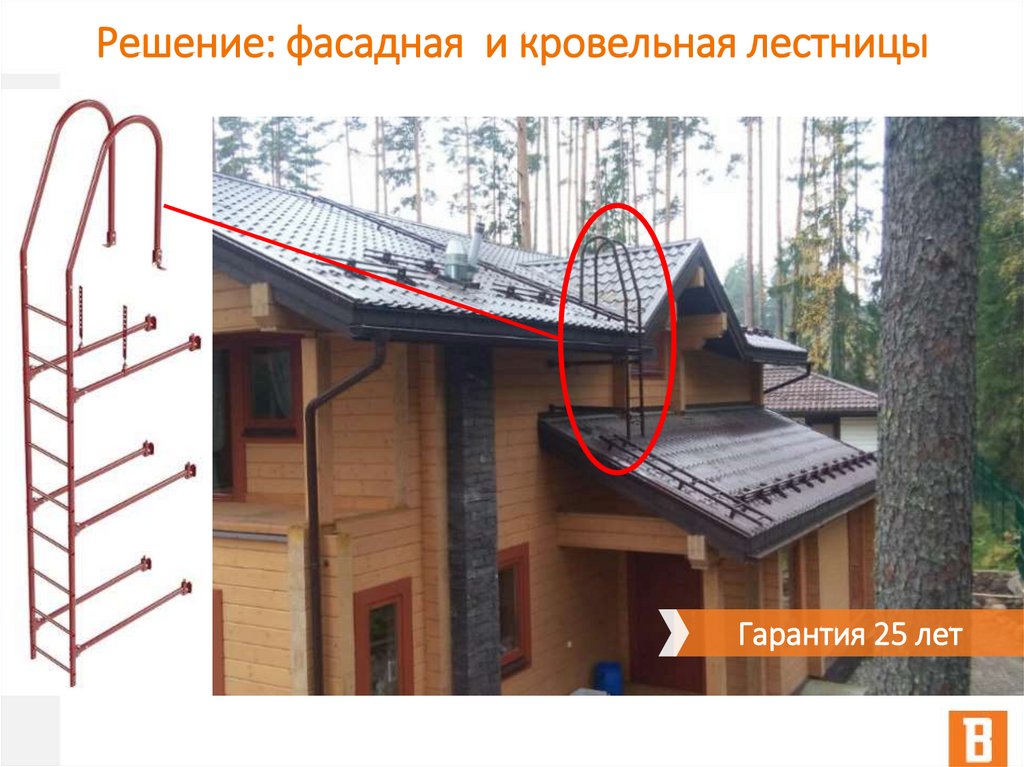

46. Решение: фасадная и кровельная лестницы

Гарантия 25 лет

47.

Фасадная лестница: рассчитать легко
Секции 1,8м и 2,7м (сращиваются и подрезаются)
Ширина 400мм
Ступень D-25мм, толщ. 1мм
Тетива 25х45мм, толщ. 1мм.
Нижняя ступенька располагается на высоте 1-1,2 от
земли, верхняя — на одном уровне с краем карниза
В комплекте к верхнему элементу идут 2 поручня
В комплекте 4/6 стеновых кронштейнов длиной 1 м

48. Кровельная лестница

Гарантия 25 лет

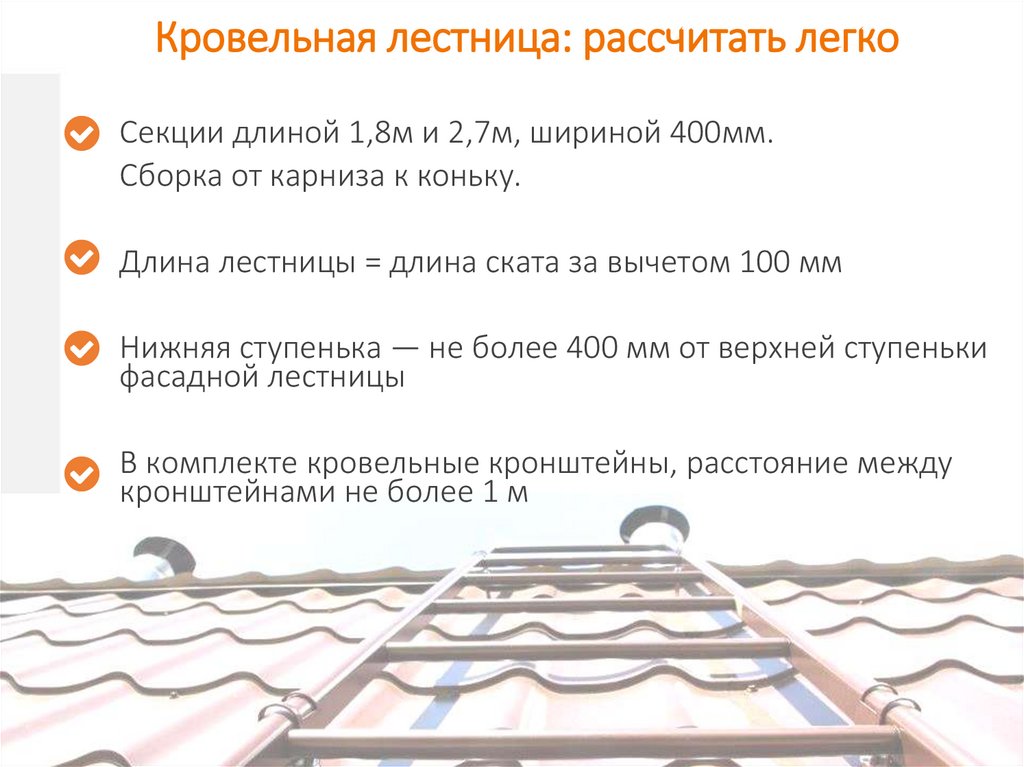

49. Кровельная лестница: рассчитать легко

Секции длиной 1,8м и 2,7м, шириной 400мм.
Сборка от карниза к коньку.
Длина лестницы = длина ската за вычетом 100 мм
Нижняя ступенька — не более 400 мм от верхней ступеньки
фасадной лестницы
В комплекте кровельные кронштейны, расстояние между
кронштейнами не более 1 м

50.

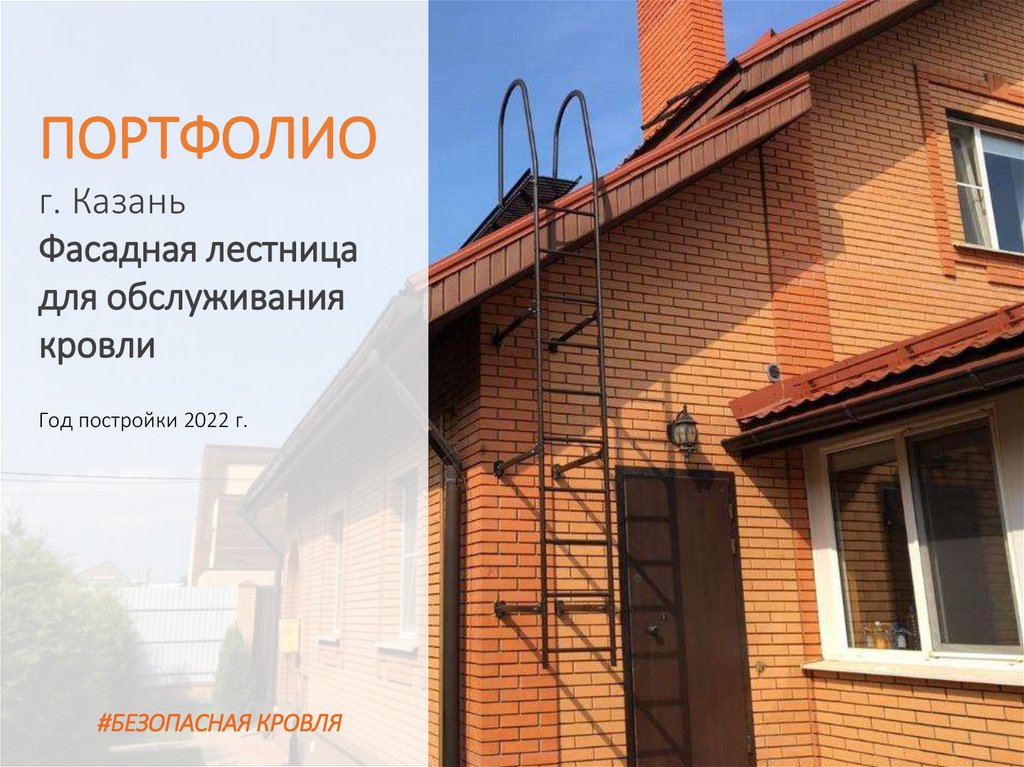

ПОРТФОЛИО
г. Казань
Фасадная лестница
для обслуживания
кровли
Год постройки 2022 г.
#БЕЗОПАСНАЯ КРОВЛЯ

51.

ПОРТФОЛИО
Кровельная лестница
для обслуживания
дымохода
Год постройки 2021 г.
#БЕЗОПАСНАЯ КРОВЛЯ

52.

Переходные мостики

53.

Переходные мостики
Платформа
1500х390мм / 3000х390 мм, толщ. 1,2 мм
Кронштейн
Универсальный, трапециевидный, 416х146 мм,
толщ. 2 мм, 4 ребра жесткости
Регулировочный, толщ. 2 мм
Цинкование
Кронштейны и платформа - 1 класс (275 гр./м2)
Применяются
Металлочерепица с шагом обрешетки 300, 350, 400
мм и высотой волны до 20 мм
Профнастил высотой до 44 мм включительно
Материалы на основе битума

54.

ПОРТФОЛИО
г. Москва
Старомонетный
переулок
На данном объекте используется:
Снегозадержатели
Кровельные ограждения
Переходные мосты
Рельс безопасности
Фасадные и кровельные лестницы
#БЕЗОПАСНАЯ КРОВЛЯ

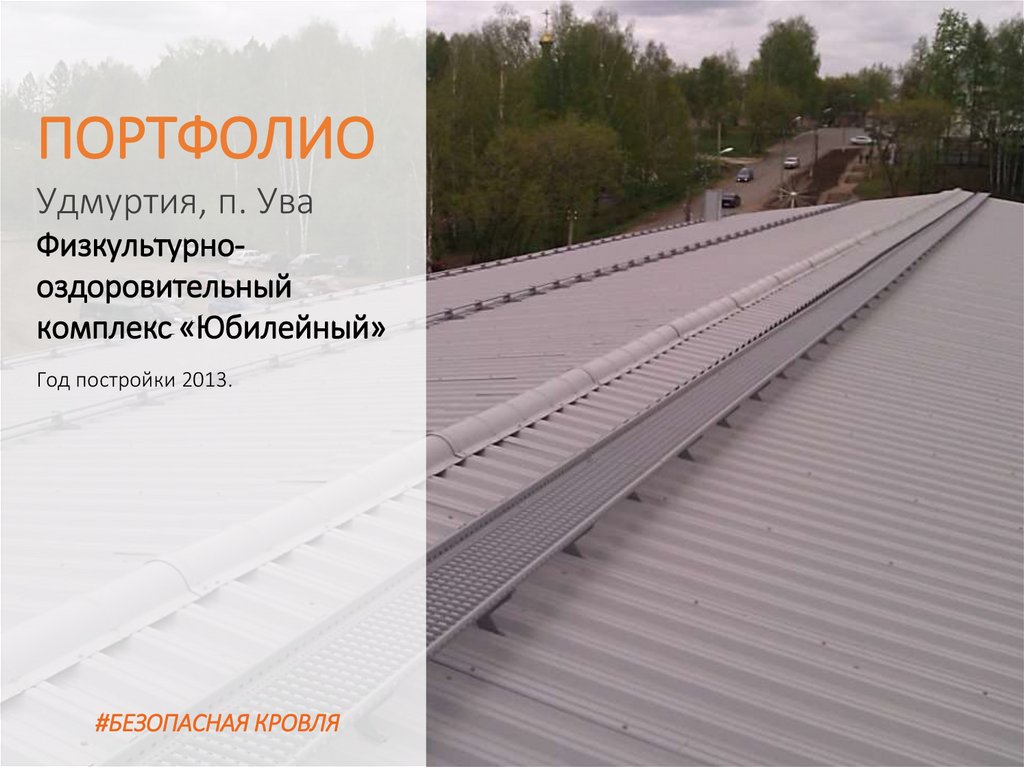

55.

ПОРТФОЛИО
Удмуртия, п. Ува
Физкультурнооздоровительный
комплекс «Юбилейный»
Год постройки 2013.
#БЕЗОПАСНАЯ КРОВЛЯ

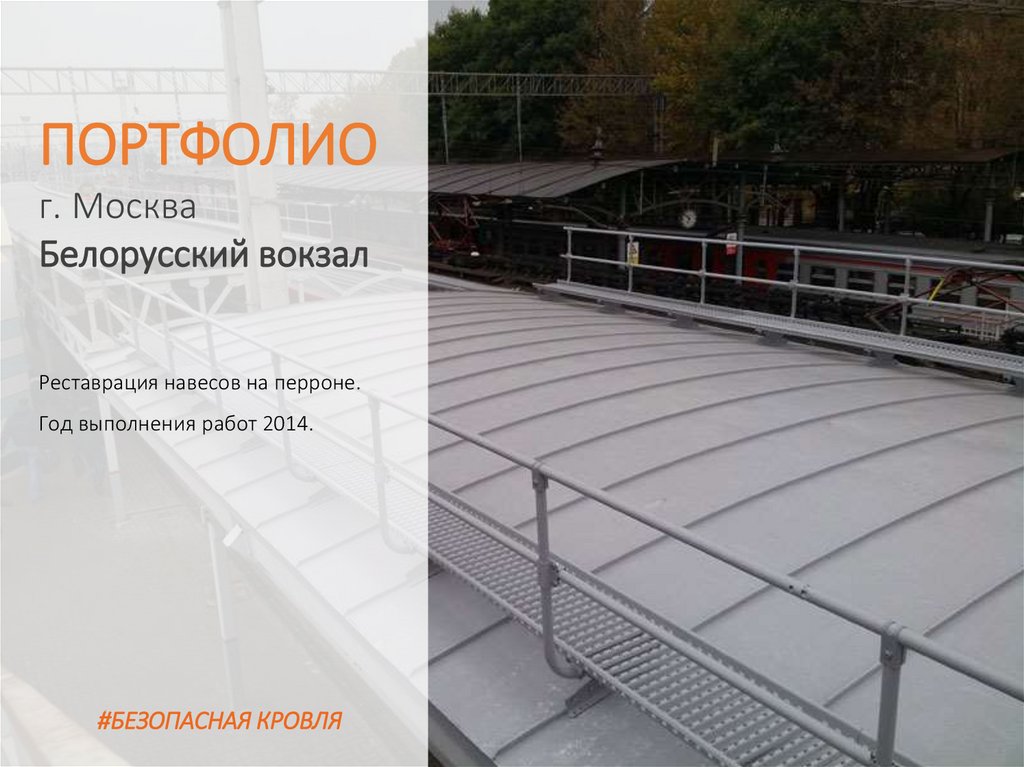

56.

ПОРТФОЛИО
г. Москва
Белорусский вокзал
Реставрация навесов на перроне.
Год выполнения работ 2014.
#БЕЗОПАСНАЯ КРОВЛЯ

57.

Кровельные ступени
Разновидность переходных
мостиков для мест на кровле, где
установка единого полотна
затруднена
Платформа 355х595мм,
толщ 1,2мм.
Кронштейн универсальный
толщ. 2мм

58.

Кровельные ступени

59.

Металлочерепица
с шагом 300-350 мм
Профнастил
высотой до 44 мм
Фальцевая
кровля
Материалы на основе
битума
Металлочерепица с высокой ступенькой
шаг обрешетки 350 мм шаг обрешетки 400 мм

60.

Дополнительные возможности
Рельс безопасности
Платформа переходного
мостика
Вагонетка
Рельс безопасности
Стопор закрытый
Стопор открывающийся
Служит для фиксации страховочного троса

61.

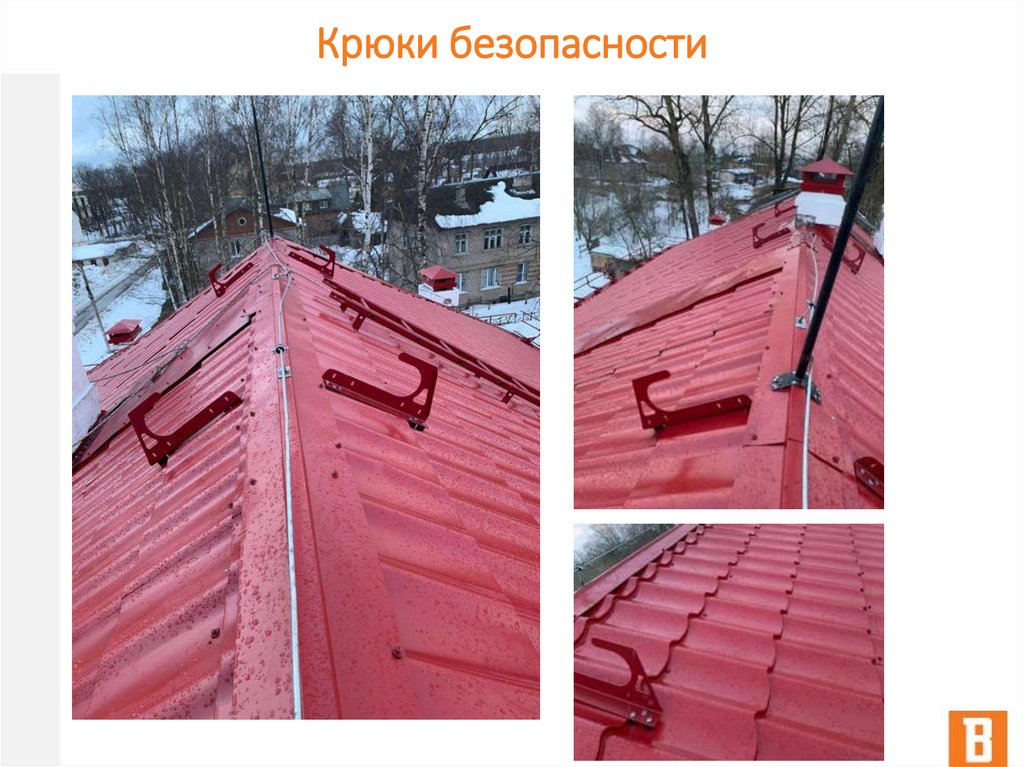

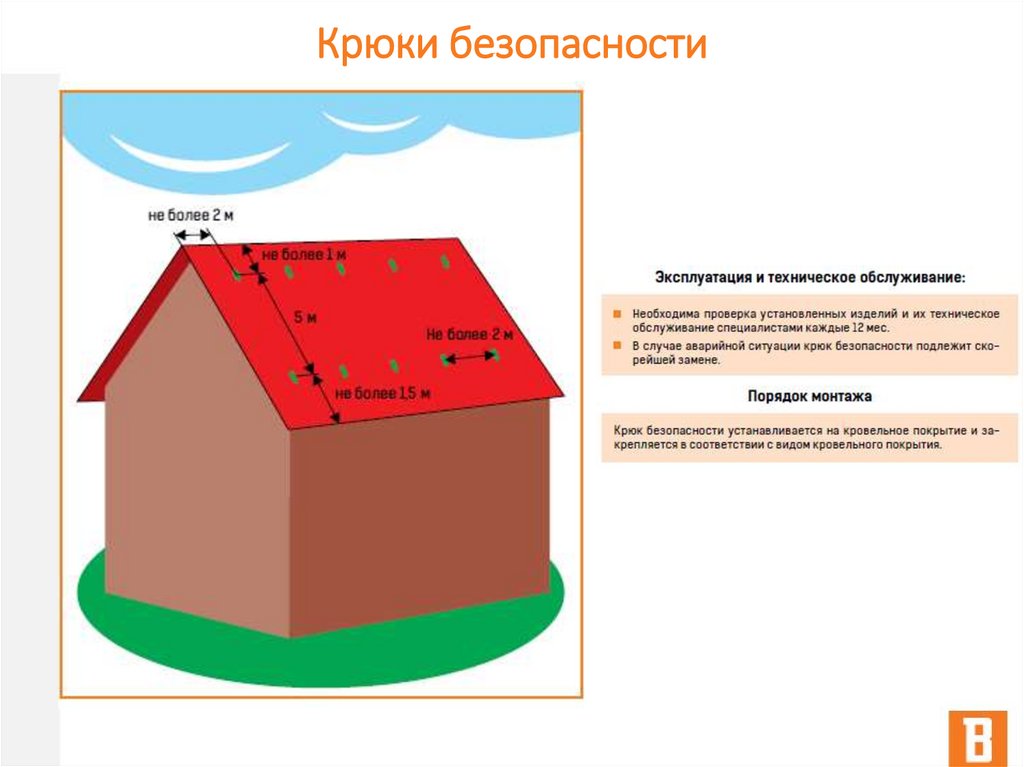

Крюки безопасности

62.

Для металлочерепицы
Размер
416 х 46 х 198 мм, толщ. 3 мм
Цинкование
1 класс (275 гр./м2)
Применяются
Металлочерепица с шагом обрешетки 300,
350, 400 мм и высотой волны до 20 мм
Профнастил высотой до 44 мм включительно
Материалы на основе битума
Вес
1,34 кг

63.

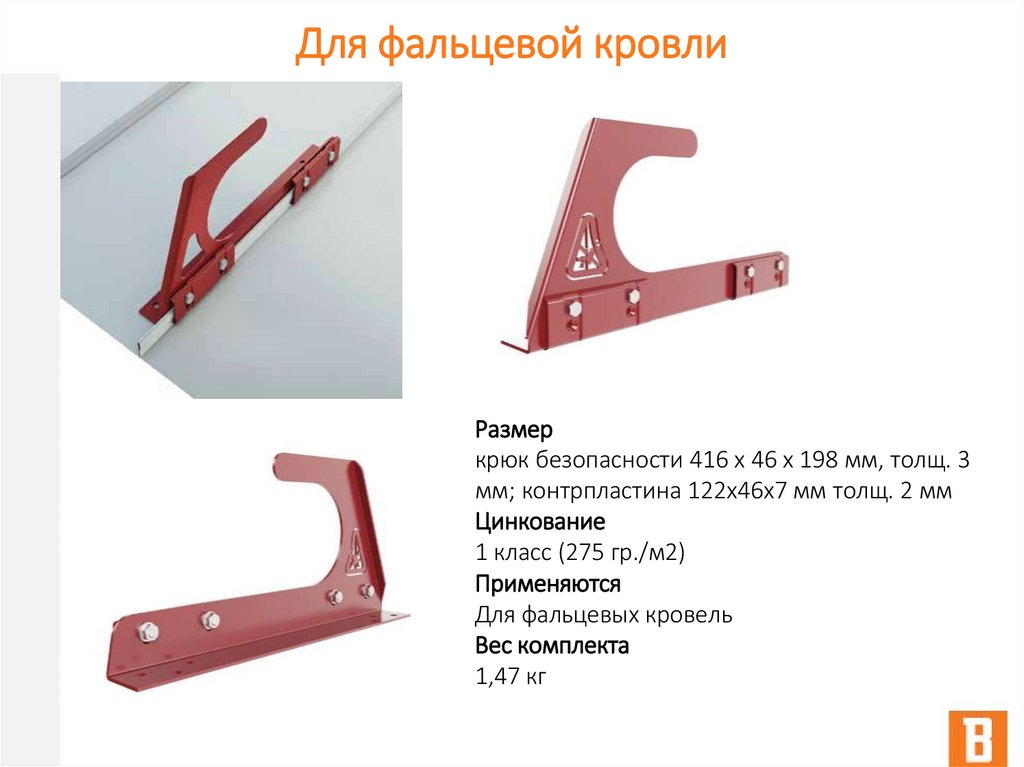

Для фальцевой кровли
Размер
крюк безопасности 416 х 46 х 198 мм, толщ. 3
мм; контрпластина 122х46х7 мм толщ. 2 мм
Цинкование
1 класс (275 гр./м2)
Применяются
Для фальцевых кровель
Вес комплекта
1,47 кг

64.

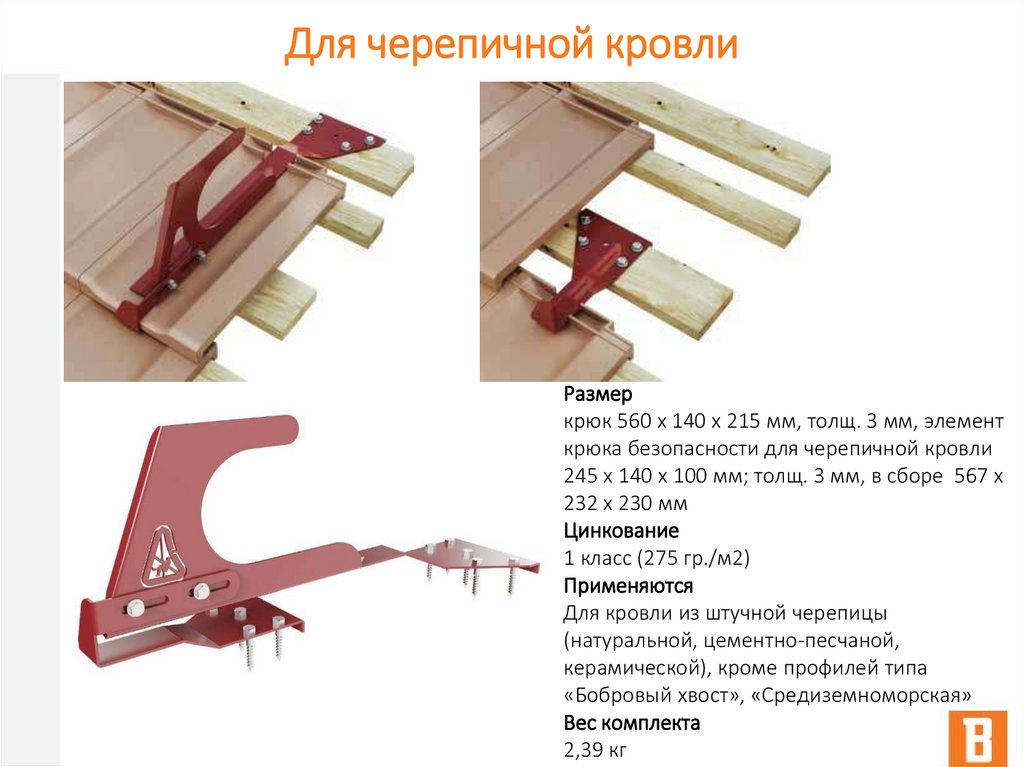

Для черепичной кровли
Размер
крюк 560 х 140 х 215 мм, толщ. 3 мм, элемент
крюка безопасности для черепичной кровли
245 х 140 х 100 мм; толщ. 3 мм, в сборе 567 х
232 х 230 мм
Цинкование
1 класс (275 гр./м2)
Применяются
Для кровли из штучной черепицы
(натуральной, цементно-песчаной,
керамической), кроме профилей типа
«Бобровый хвост», «Средиземноморская»
Вес комплекта
2,39 кг

65.

Крюки безопасности

66.

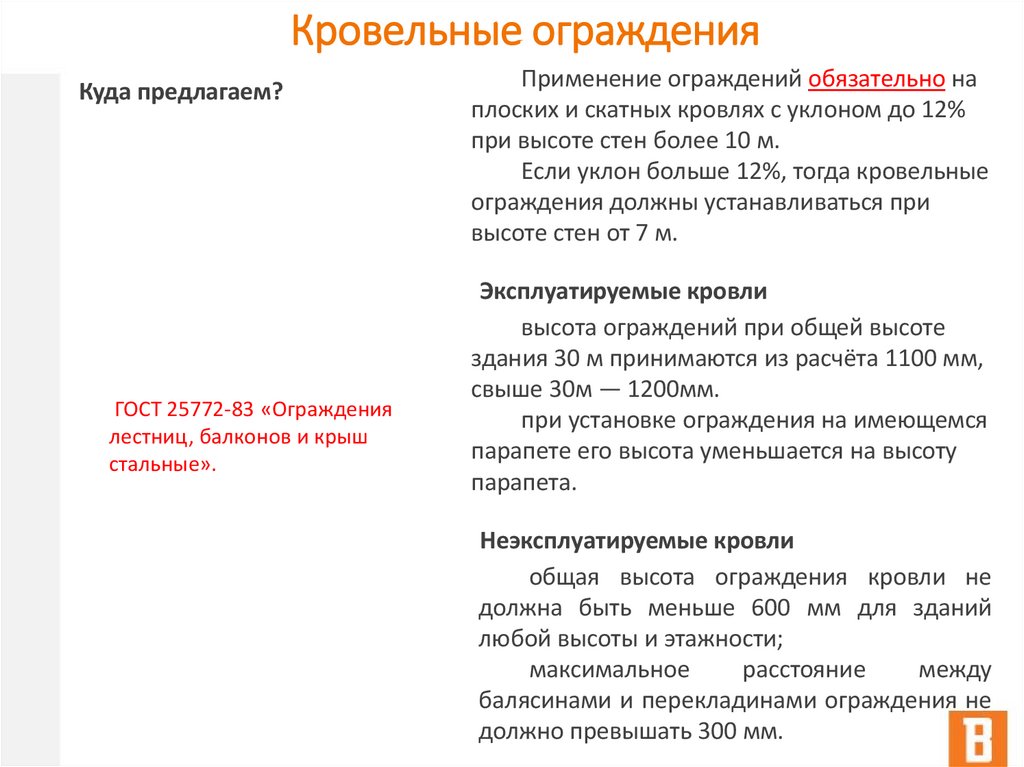

Кровельные ограждения
Куда предлагаем?
ГОСТ 25772-83 «Ограждения
лестниц, балконов и крыш
стальные».
Применение ограждений обязательно на
плоских и скатных кровлях с уклоном до 12%
при высоте стен более 10 м.
Если уклон больше 12%, тогда кровельные
ограждения должны устанавливаться при
высоте стен от 7 м.
Эксплуатируемые кровли
высота ограждений при общей высоте
здания 30 м принимаются из расчёта 1100 мм,
свыше 30м — 1200мм.
при установке ограждения на имеющемся
парапете его высота уменьшается на высоту
парапета.
Неэксплуатируемые кровли
общая высота ограждения кровли не
должна быть меньше 600 мм для зданий
любой высоты и этажности;
максимальное
расстояние
между
балясинами и перекладинами ограждения не
должно превышать 300 мм.

67.

Комплект лестница кровельная NewLine 1,8м,
Металлочерепица Фальцевая кровля Черепичная кровля

68.

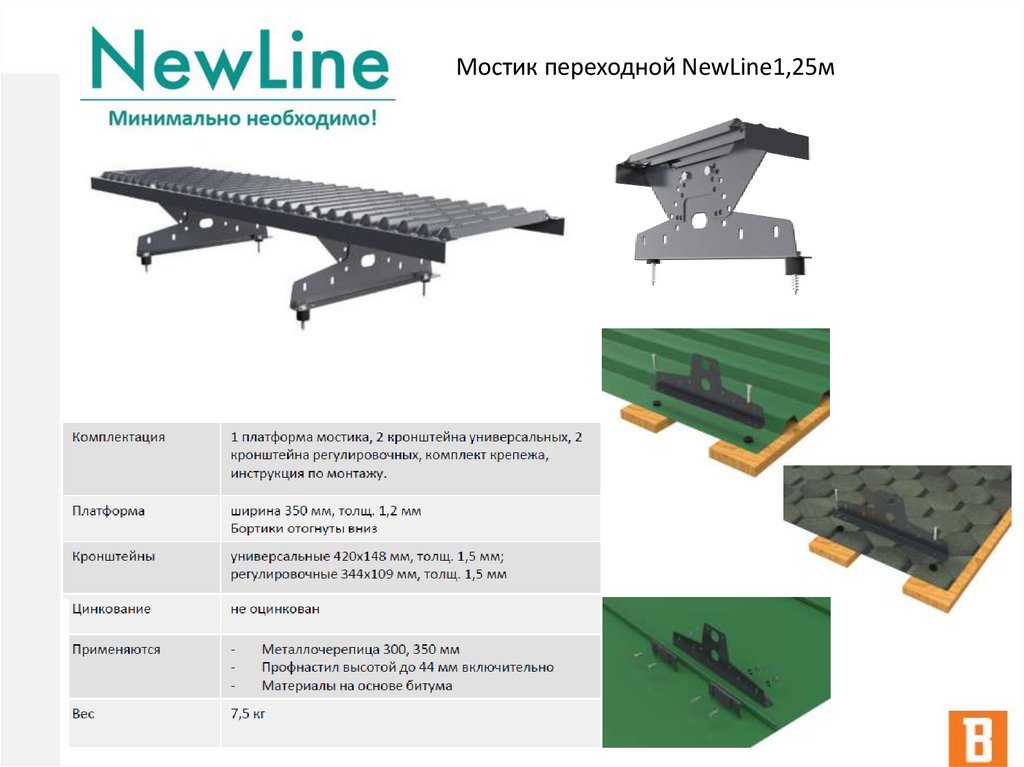

Мостик переходной NewLine1,25м

69.

Кровельное ограждение BORGE
Высота
Кронштейн
Труба
60 ми
90 см
120 см
420х147мм
толщ. 2 мм
Ø 32 мм
толщ. 0,9 мм
Гарантия
25 лет

70.

Кровельное ограждение BORGE
для монтажа параллельно фальцу
Высота
Кронштейн
60 ми
90 см
120 см
Труба
420х147мм
толщ. 2 мм
Ø 32 мм
толщ. 0,9 мм
Гарантия
25 лет

71.

Для кровельных покрытий

72.

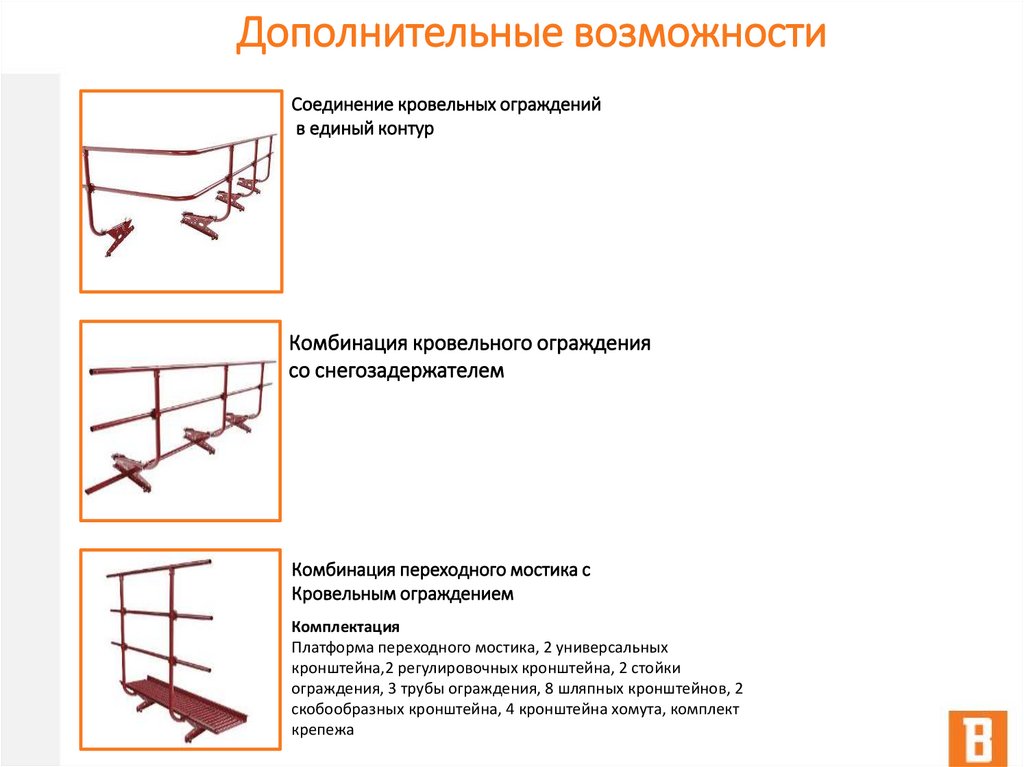

Дополнительные возможности
Соединение кровельных ограждений
в единый контур
Комбинация кровельного ограждения
со снегозадержателем
Комбинация переходного мостика с
Кровельным ограждением
Комплектация
Платформа переходного мостика, 2 универсальных
кронштейна,2 регулировочных кронштейна, 2 стойки
ограждения, 3 трубы ограждения, 8 шляпных кронштейнов, 2
скобообразных кронштейна, 4 кронштейна хомута, комплект
крепежа

73.

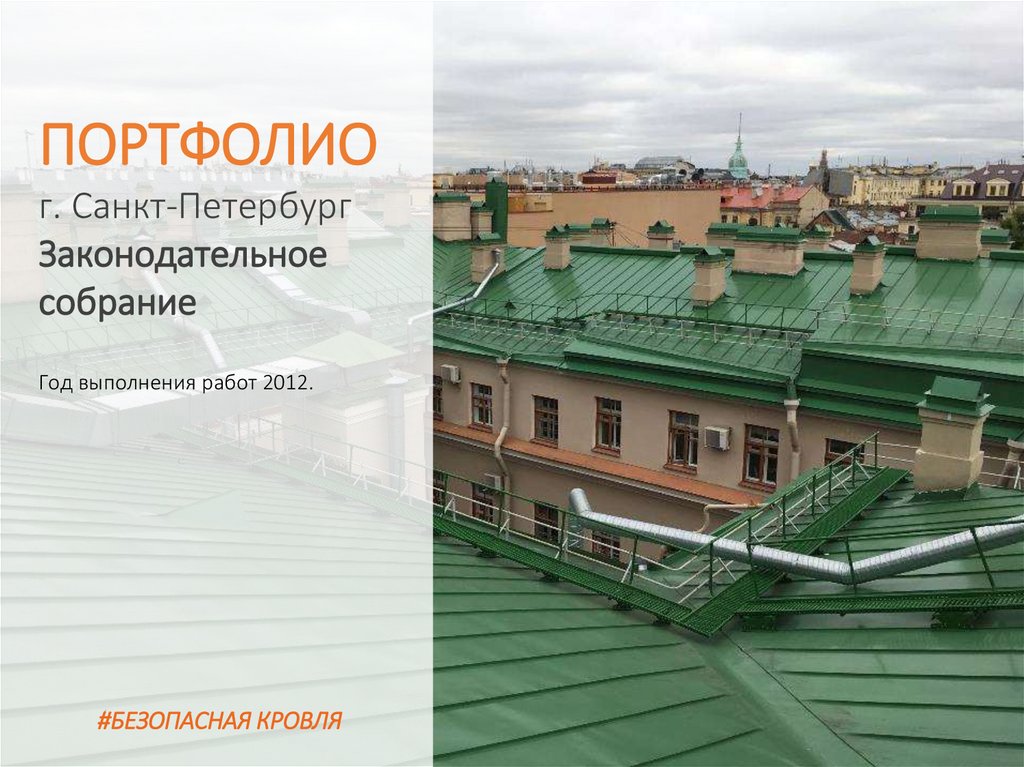

ПОРТФОЛИО
г. Санкт-Петербург
Законодательное
собрание
Год выполнения работ 2012.
#БЕЗОПАСНАЯ КРОВЛЯ

74.

ПОРТФОЛИО
г. Рязань
Жилой комплекс
«Борисоглебский»
Год выполнения работ 2015.
#БЕЗОПАСНАЯ КРОВЛЯ

75.

ПОРТФОЛИО
г. Видное (Москва)
Жилой комплекс
«Римский»
Год выполнения работ 2021.
#БЕЗОПАСНАЯ КРОВЛЯ

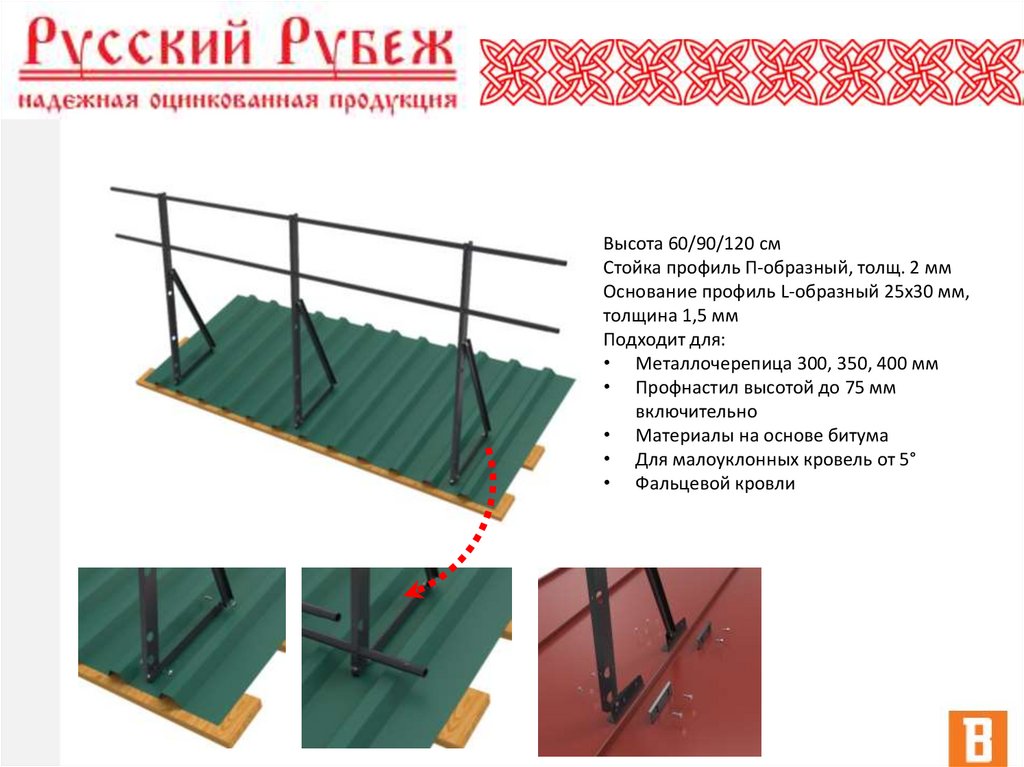

76.

Высота 60/90/120 см
Стойка профиль П-образный, толщ. 2 мм
Основание профиль L-образный 25х30 мм,
толщина 1,5 мм
Подходит для:
• Металлочерепица 300, 350, 400 мм
• Профнастил высотой до 75 мм
включительно
• Материалы на основе битума
• Для малоуклонных кровель от 5°
• Фальцевой кровли

77.

Кровельные ограждения
Высота 60/90/120 см
Стойка профиль П-образный,
толщ. 2 мм
Основание профиль Lобразный 25х30 мм, толщина
1,5 мм
Подходит для:
• Металлочерепица 300,
350, 400 мм
• Профнастил высотой до
44 мм включительно
• Материалы на основе
битума
• Для малоуклонных
кровель от 5°
• Фальцевой кровли

78.

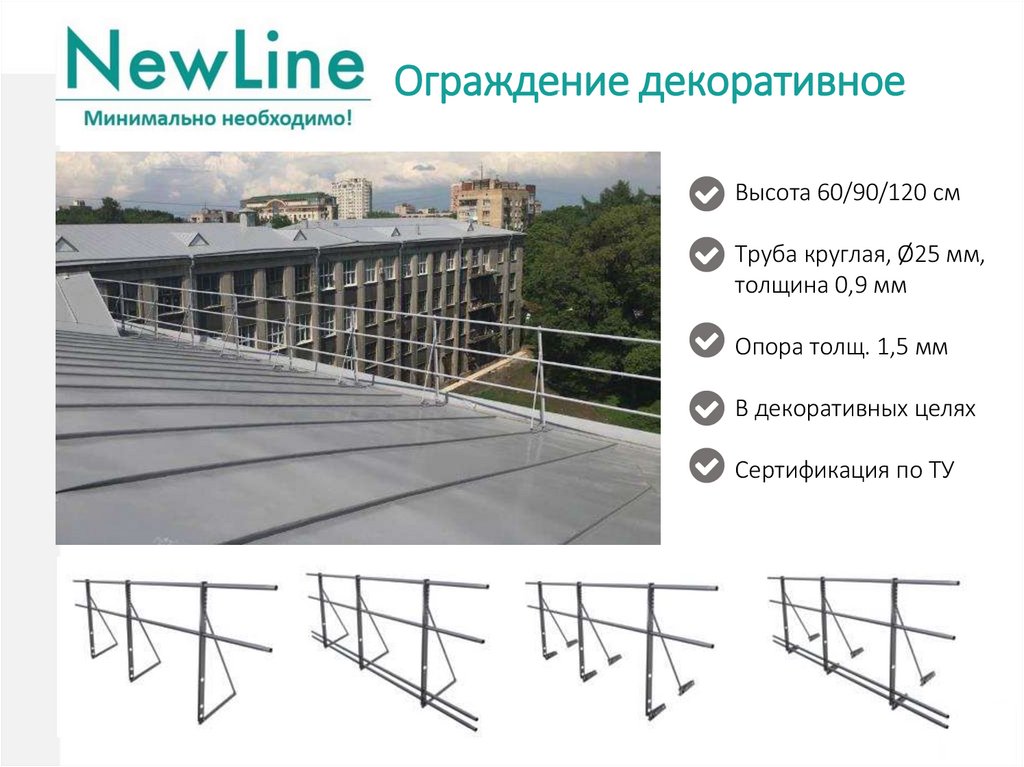

Ограждение декоративное
Высота 60/90/120 см
Труба круглая, Ø25 мм,
толщина 0,9 мм
Опора толщ. 1,5 мм
В декоративных целях
Сертификация по ТУ

79.

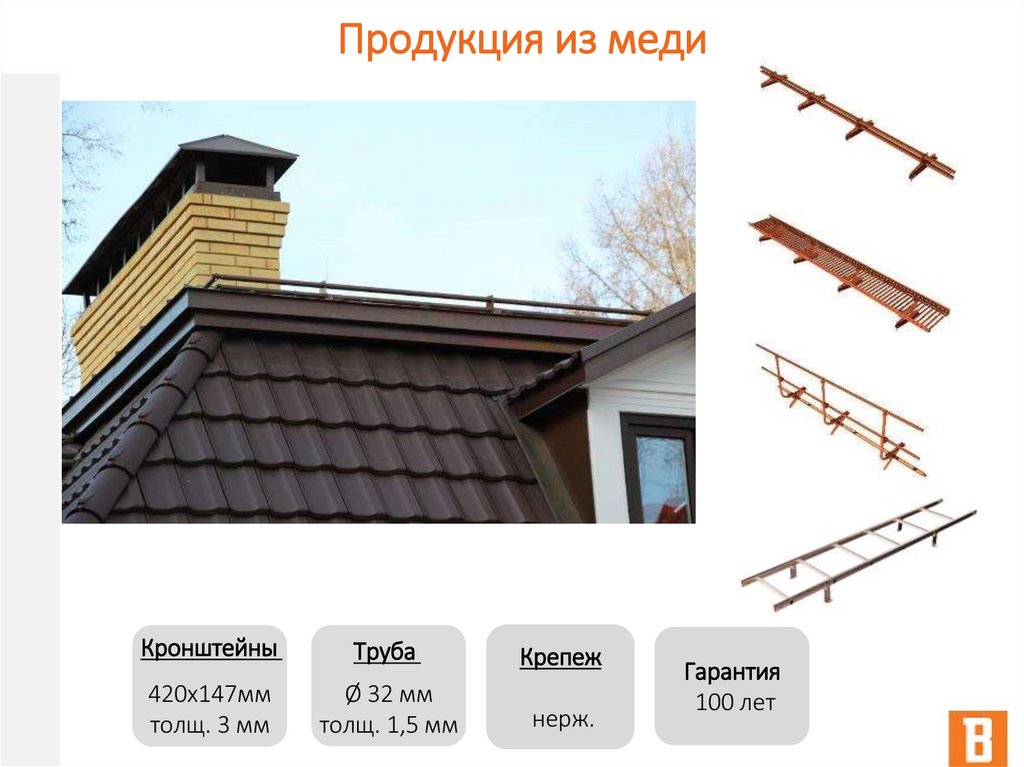

Продукция из меди
Кронштейны
Труба
Крепеж
420х147мм
толщ. 3 мм
Ø 32 мм
толщ. 1,5 мм
нерж.
Гарантия
100 лет

80.

81.

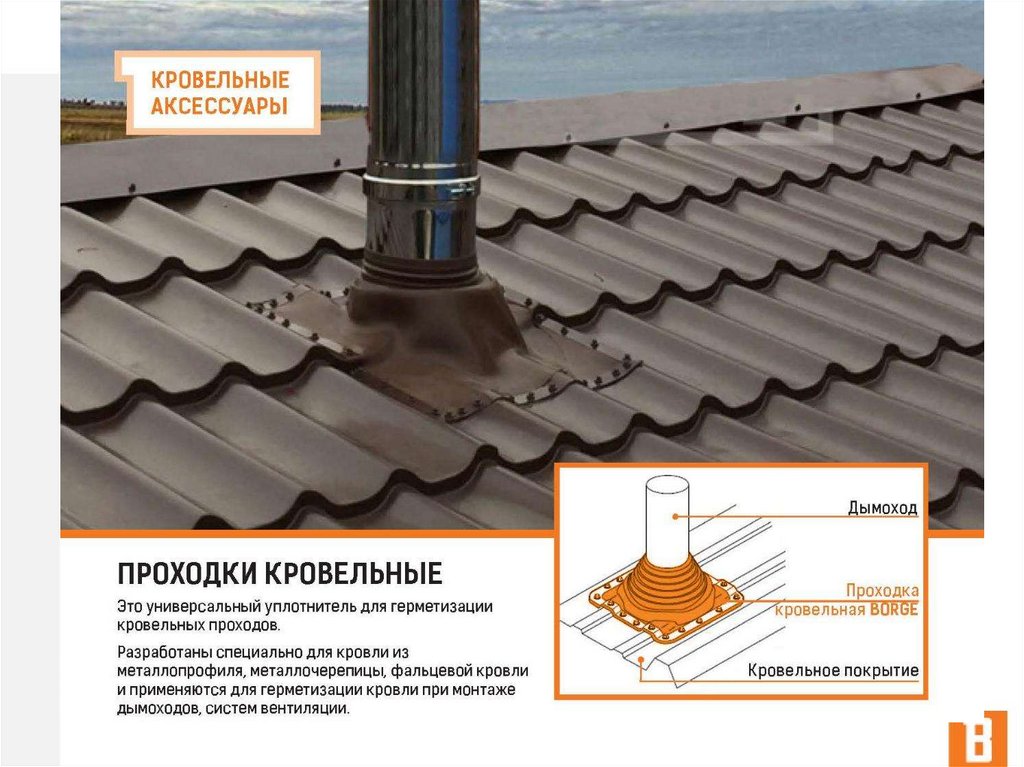

Проходка кровельная BORGE силикон
Преимущества:
Температурный диапазон: от -50 до +240°С
Применяется для дымоходов и в местах
прохождения элементов вентиляции, системы
электроснабжения, антенн и других
коммуникаций.
1.
2.
3.
4.
5.
6.
7.
Проходка кровельная BORGE ЭПДМ
Температурный диапазон: от -50 до +135°С
Применяется для труб вентиляции,
электрических кабелей, флагштоков и мачт
телевизионных антенн.
Герметичность
Эластичность
Универсальность
Простота установки
Долговечность
Прочность
Устойчивость к высоким
температурам
ВАЖНО:
Использовать утепленные
дымоходы.

82.

83.

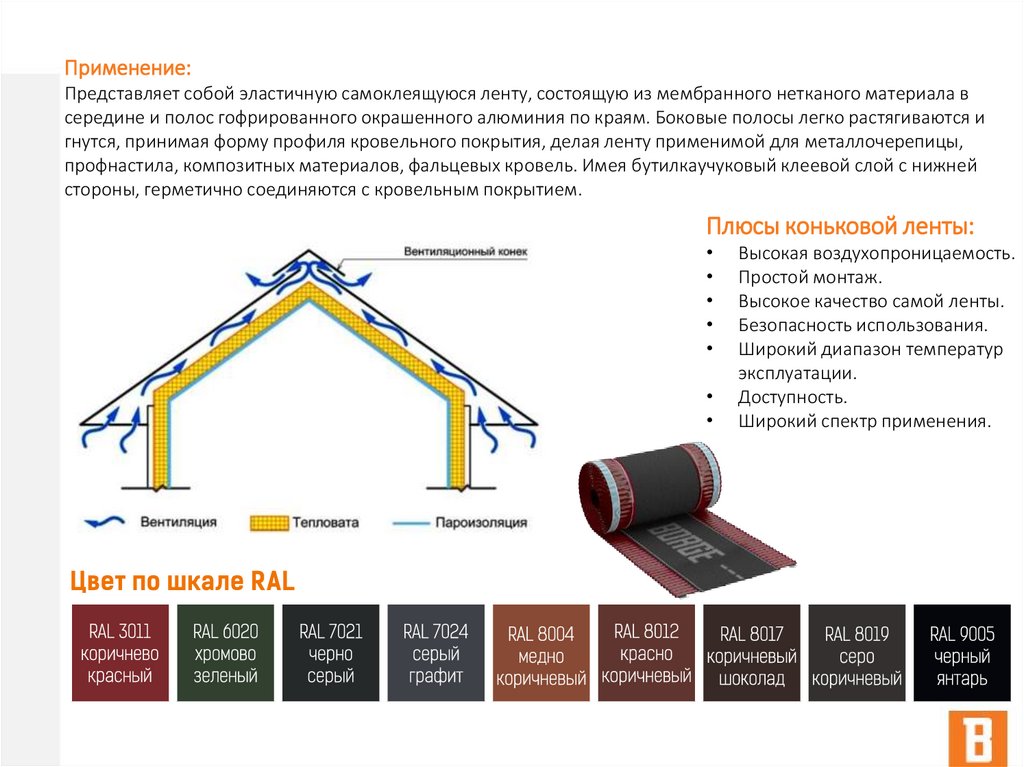

Применение:
Представляет собой эластичную самоклеящуюся ленту, состоящую из мембранного нетканого материала в
середине и полос гофрированного окрашенного алюминия по краям. Боковые полосы легко растягиваются и
гнутся, принимая форму профиля кровельного покрытия, делая ленту применимой для металлочерепицы,
профнастила, композитных материалов, фальцевых кровель. Имея бутилкаучуковый клеевой слой с нижней
стороны, герметично соединяются с кровельным покрытием.
Плюсы коньковой ленты:
Высокая воздухопроницаемость.
Простой монтаж.
Высокое качество самой ленты.
Безопасность использования.
Широкий диапазон температур
эксплуатации.
Доступность.
Широкий спектр применения.

84.

85.

86.

87.

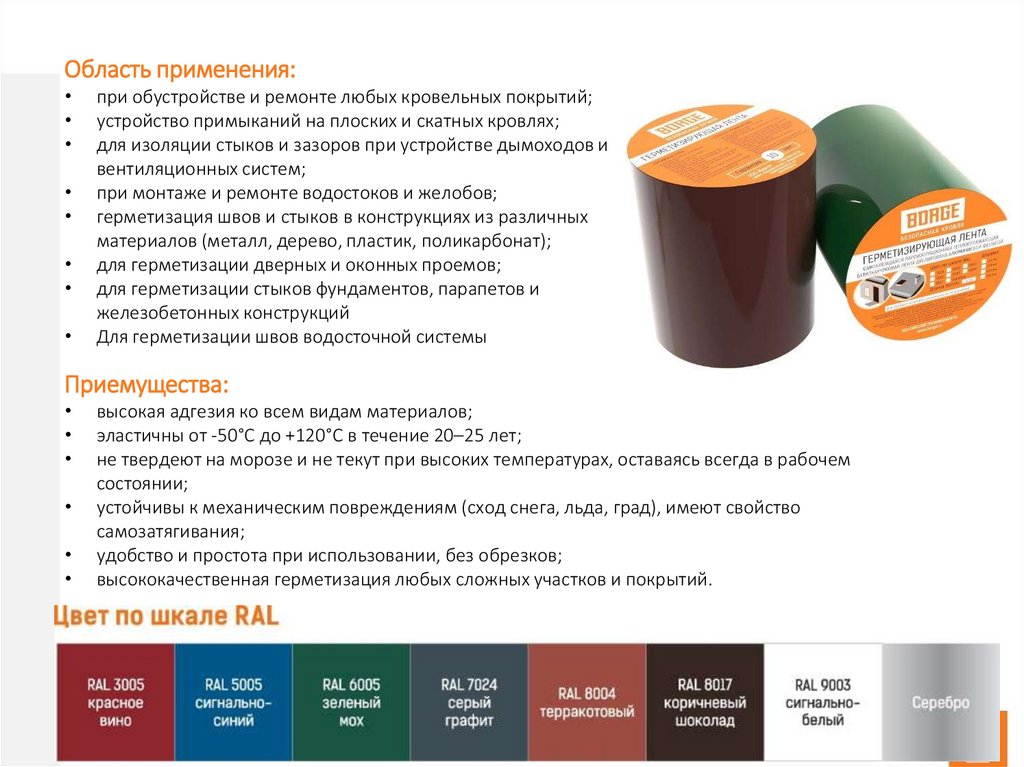

Область применения:
при обустройстве и ремонте любых кровельных покрытий;
устройство примыканий на плоских и скатных кровлях;
для изоляции стыков и зазоров при устройстве дымоходов и
вентиляционных систем;
при монтаже и ремонте водостоков и желобов;
герметизация швов и стыков в конструкциях из различных
материалов (металл, дерево, пластик, поликарбонат);
для герметизации дверных и оконных проемов;
для герметизации стыков фундаментов, парапетов и
железобетонных конструкций
Для герметизации швов водосточной системы
Приемущества:
высокая адгезия ко всем видам материалов;
эластичны от -50°С до +120°С в течение 20–25 лет;
не твердеют на морозе и не текут при высоких температурах, оставаясь всегда в рабочем
состоянии;
устойчивы к механическим повреждениям (сход снега, льда, град), имеют свойство
самозатягивания;
удобство и простота при использовании, без обрезков;
высококачественная герметизация любых сложных участков и покрытий.

88.

89.

90.

Кровельные уплотнители
Профильные
Универсальные

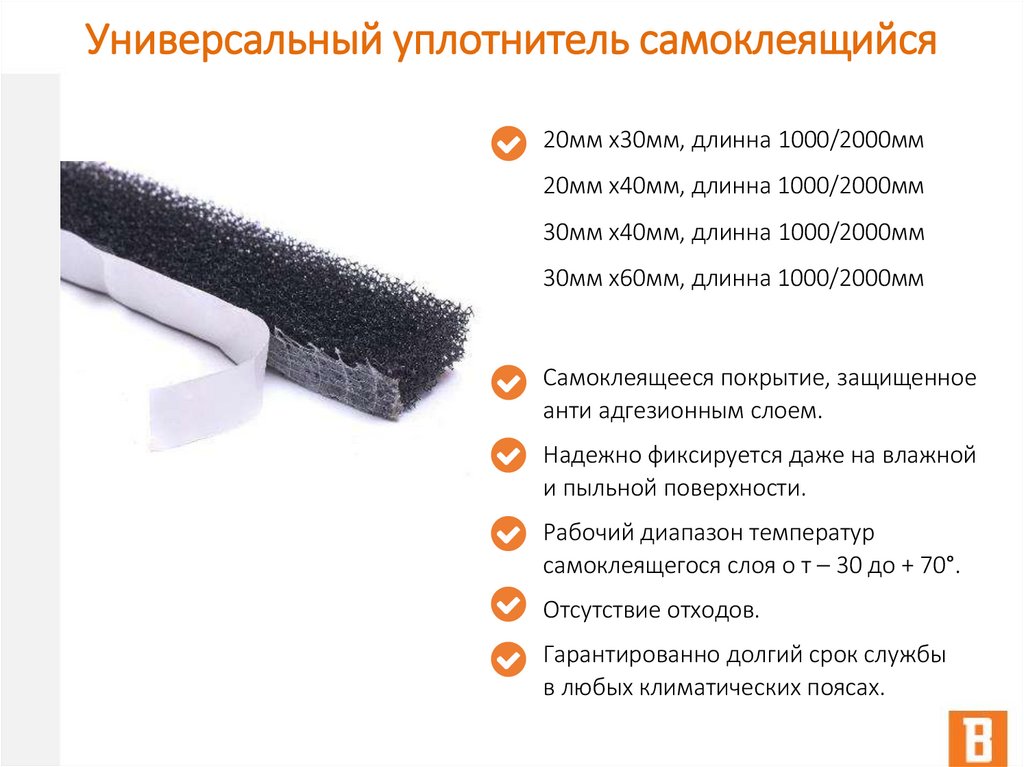

Универсальные самоклеящиеся

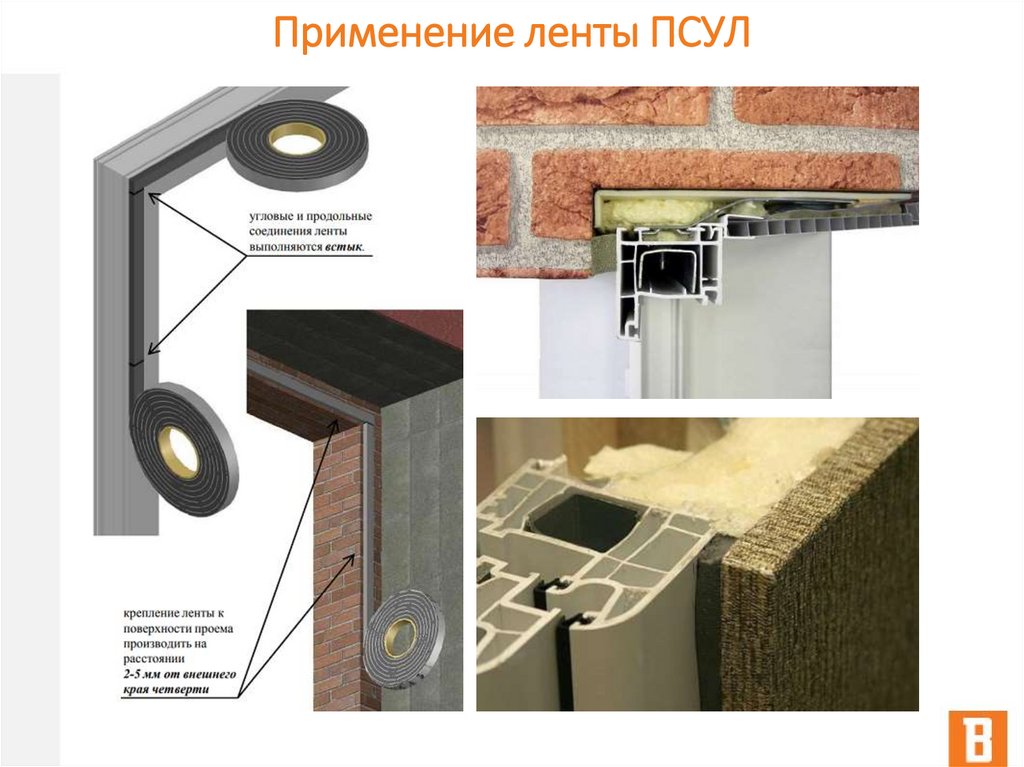

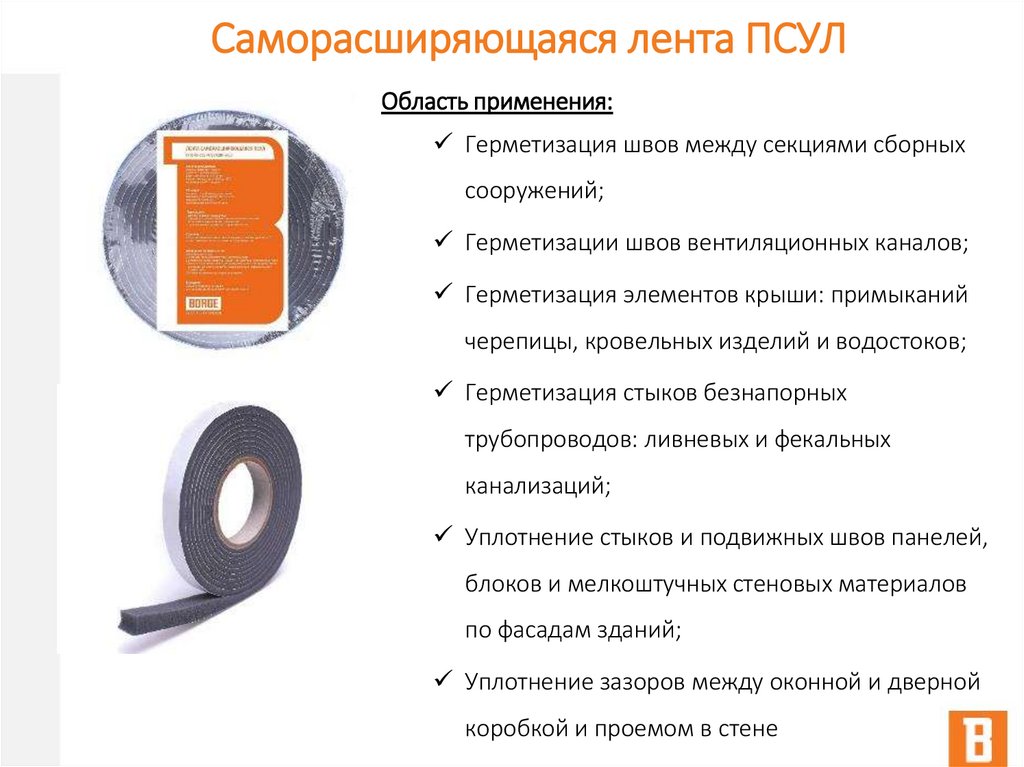

Ленты ПСУЛ
Применение:
1. между металлочерепицей и коньком;
2. между металлочерепицей и карнизной планкой;
3. между еврошифером и коньком;
4. между еврошифером и карнизной планкой;
5. уплотнители для профнастила: под прямой конек и для примыканий;

91.

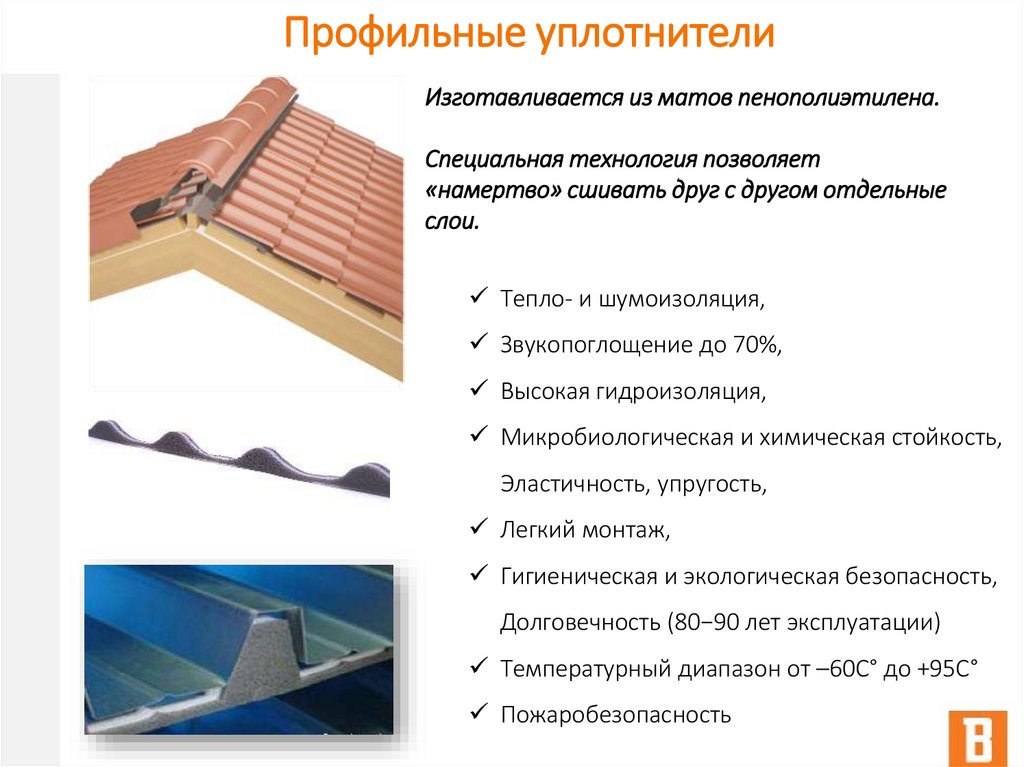

Профильные уплотнители
Изготавливается из матов пенополиэтилена.
Специальная технология позволяет
«намертво» сшивать друг с другом отдельные
слои.
Тепло- и шумоизоляция,
Звукопоглощение до 70%,
Высокая гидроизоляция,
Микробиологическая и химическая стойкость,
Эластичность, упругость,
Легкий монтаж,
Гигиеническая и экологическая безопасность,
Долговечность (80−90 лет эксплуатации)
Температурный диапазон от –60С° до +95С°
Пожаробезопасность

92.

Универсальный уплотнитель
1. Открытопористый:
- все поры «дышат»;
- стоек к УФ и кислотности
2. Закрытопористый с крупной порой
- поры частично закрыты, слабо
пропускает воздух;
- со временем происходит их
раскрытие;
- слабая стойкость к УФ;
3. Закрытопористый с мелкой порой
(поролон):
- не пропускает воздух;
- слабая стойкость к УФ;
- впитывает влагу;
- подвержен гниению;
- рассыпается за год.
1
2
3

93.

Универсальный уплотнитель самоклеящийся
20мм х30мм, длинна 1000/2000мм
20мм х40мм, длинна 1000/2000мм
30мм х40мм, длинна 1000/2000мм
30мм х60мм, длинна 1000/2000мм
Самоклеящееся покрытие, защищенное
анти адгезионным слоем.
Надежно фиксируется даже на влажной
и пыльной поверхности.
Рабочий диапазон температур
самоклеящегося слоя о т – 30 до + 70°.
Отсутствие отходов.
Гарантированно долгий срок службы
в любых климатических поясах.

94.

Саморасширяющаяся лента ПСУЛ
Область применения:
Герметизация швов между секциями сборных
сооружений;
Герметизации швов вентиляционных каналов;
Герметизация элементов крыши: примыканий
черепицы, кровельных изделий и водостоков;
Герметизация стыков безнапорных
трубопроводов: ливневых и фекальных
канализаций;
Уплотнение стыков и подвижных швов панелей,
блоков и мелкоштучных стеновых материалов
по фасадам зданий;
Уплотнение зазоров между оконной и дверной
коробкой и проемом в стене

95.

Применение ленты ПСУЛ

96.

97.

98.

ДЕКОР ИЗ МЕТАЛЛА МЕТОДОМ ЛАЗЕРНОЙ РЕЗКИ
АДРЕСНЫЕ ТАБЛИЧКИ

99.

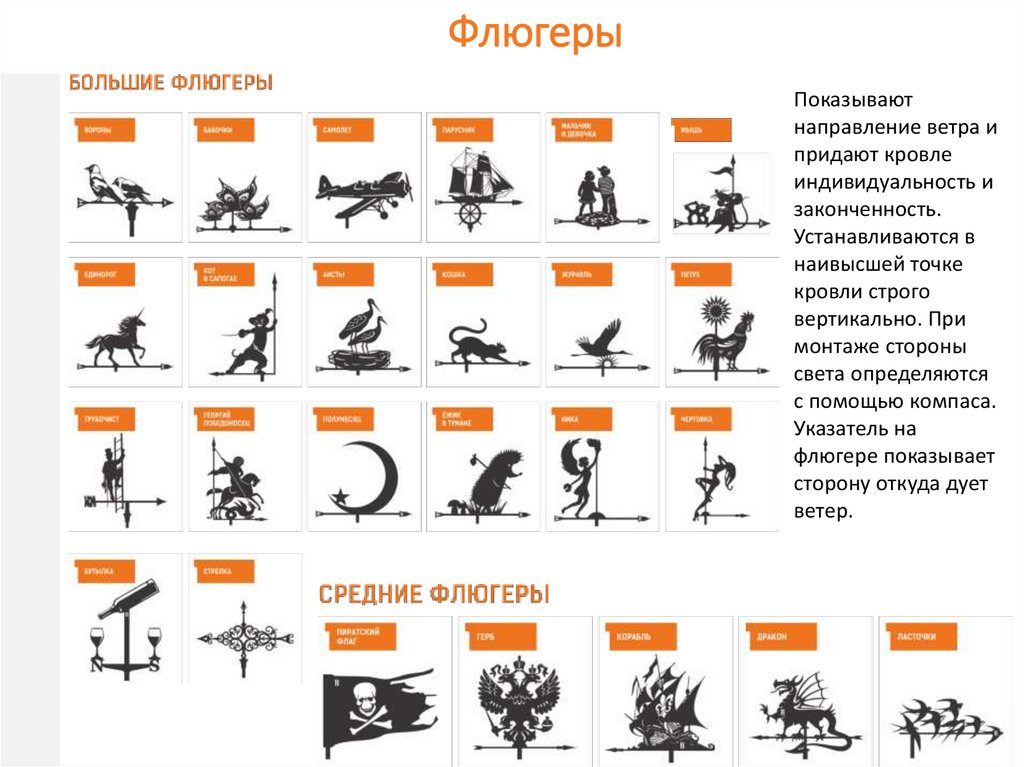

Флюгеры
Показывают
направление ветра и
придают кровле
индивидуальность и
законченность.
Устанавливаются в
наивысшей точке
кровли строго
вертикально. При
монтаже стороны
света определяются
с помощью компаса.
Указатель на
флюгере показывает
сторону откуда дует
ветер.

100.

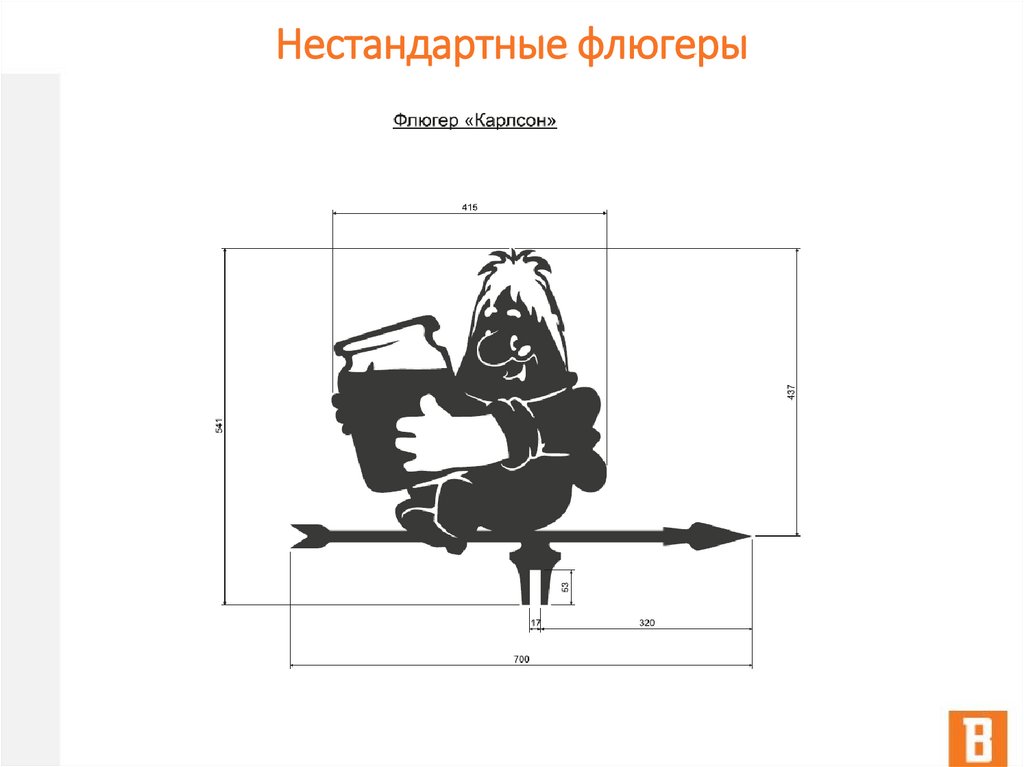

Нестандартные флюгеры

101.

Кровельная вентиляция
Морозостойкая
Ударопрочная
Viotto® - марка кровельной вентиляции,
разработанная специально для условий
российского климата.
Устойчивая к выгоранию

102.

Схема работы вентиляции
1
- Труба вентиляционная
4
- Выход вентиляции канализации
2
- Роторная вентиляция
5
-Универсальный выход вентиляции
3
- Подкровельная вентиляция
6
- Антенный выход

103.

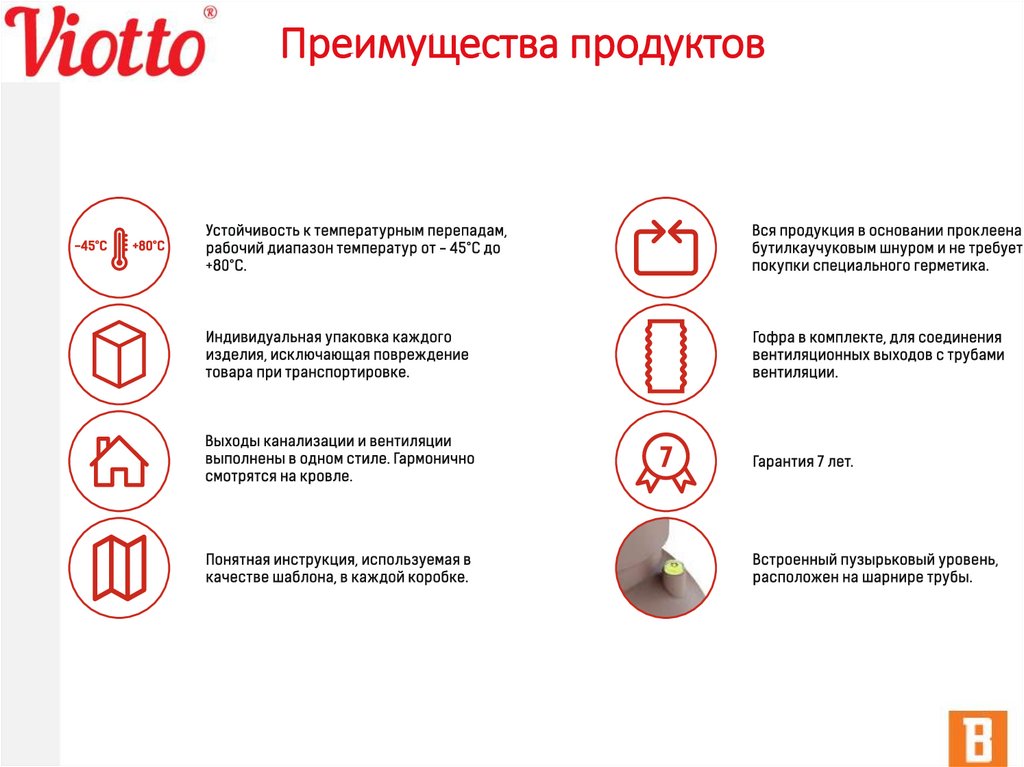

Преимущества продуктов

104.

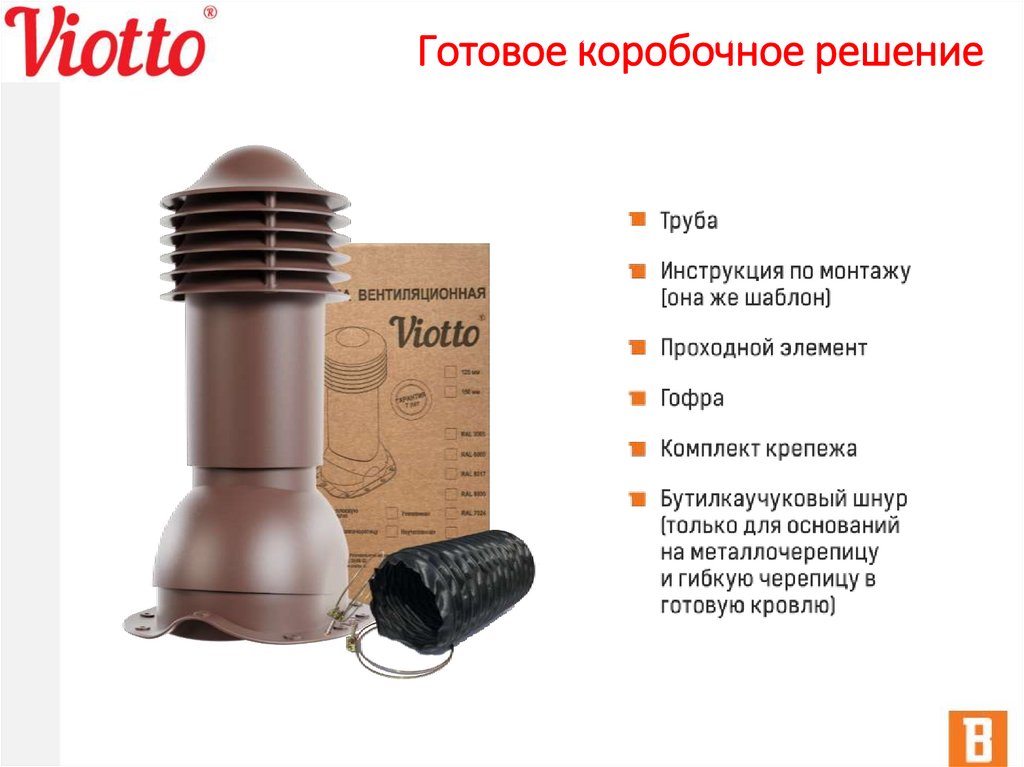

Готовое коробочное решение

105.

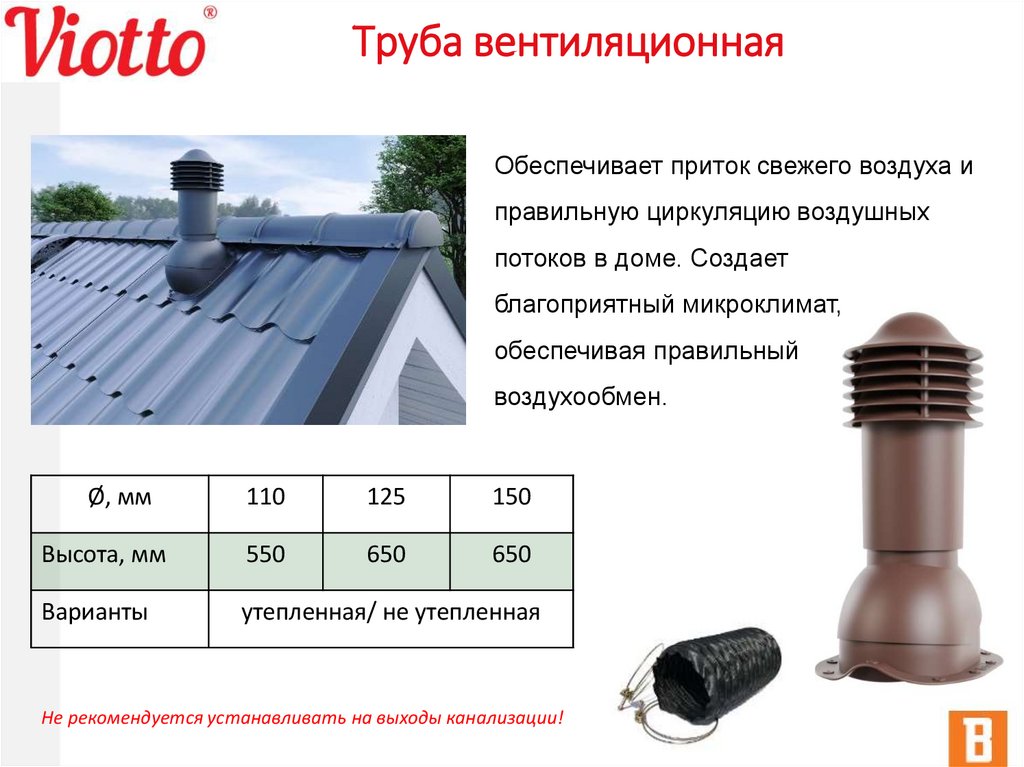

Труба вентиляционная
Обеспечивает приток свежего воздуха и
правильную циркуляцию воздушных
потоков в доме. Создает
благоприятный микроклимат,
обеспечивая правильный
воздухообмен.
Ø, мм
110
125
150
Высота, мм
550
650
650
Варианты
утепленная/ не утепленная
Не рекомендуется устанавливать на выходы канализации!

106.

Труба вентиляционная
Форма кольца,
предотвращающая
проникновение дождевой воды
внутрь вентиляционного канала
Регулируемый уровень наклона
трубы от 5° до 45° для удобства
установки на скатную кровлю
Состоит из основания
(проходного элемента), трубы (с
кольцами и колпаком) и гофры
(для соединения с трубами
вентиляции)
Специальный кольцевой профиль
выхода поддерживает
вентиляцию с использованием
энергии ветра, обеспечивает
правильную тягу
Эргономичный и интуитивно
понятный монтаж
Система уровня,
предоставляющая точную и
эргономичную установку
Антиконденсатная система специальные каналы на внутренней
поверхности трубы позволяют
конденсату вытекать наружу,
предотвращая промерзание

107.

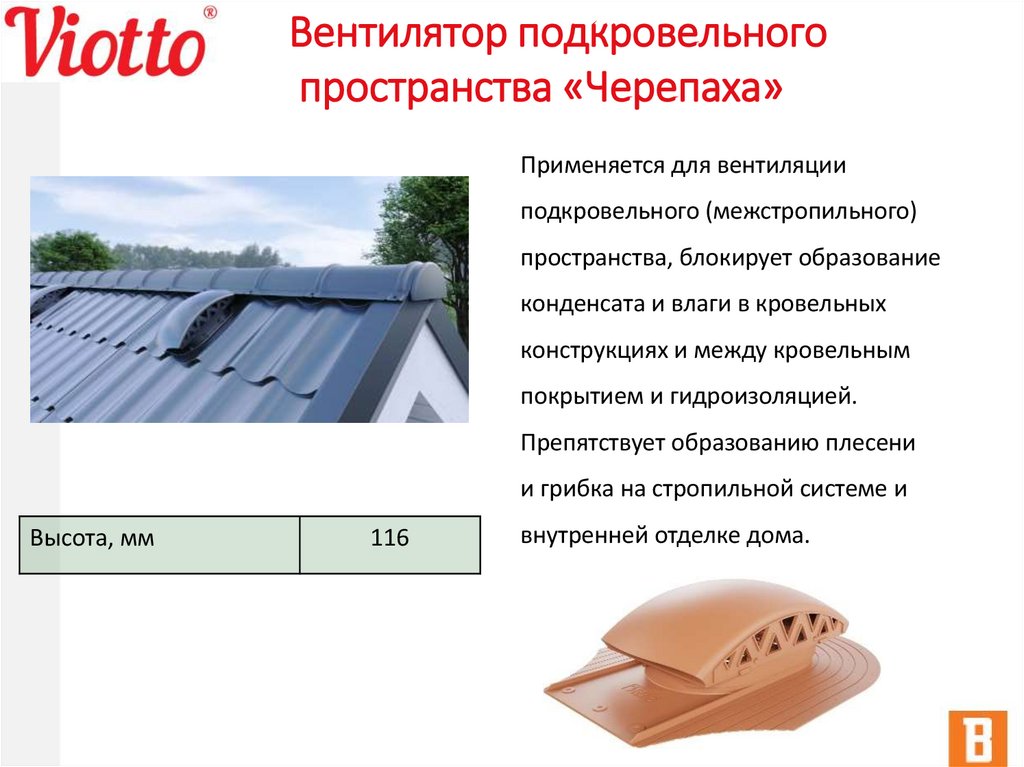

Вентилятор подкровельного
пространства «Черепаха»
Применяется для вентиляции
подкровельного (межстропильного)
пространства, блокирует образование
конденсата и влаги в кровельных
конструкциях и между кровельным
покрытием и гидроизоляцией.
Препятствует образованию плесени
и грибка на стропильной системе и
Высота, мм
116
внутренней отделке дома.

108.

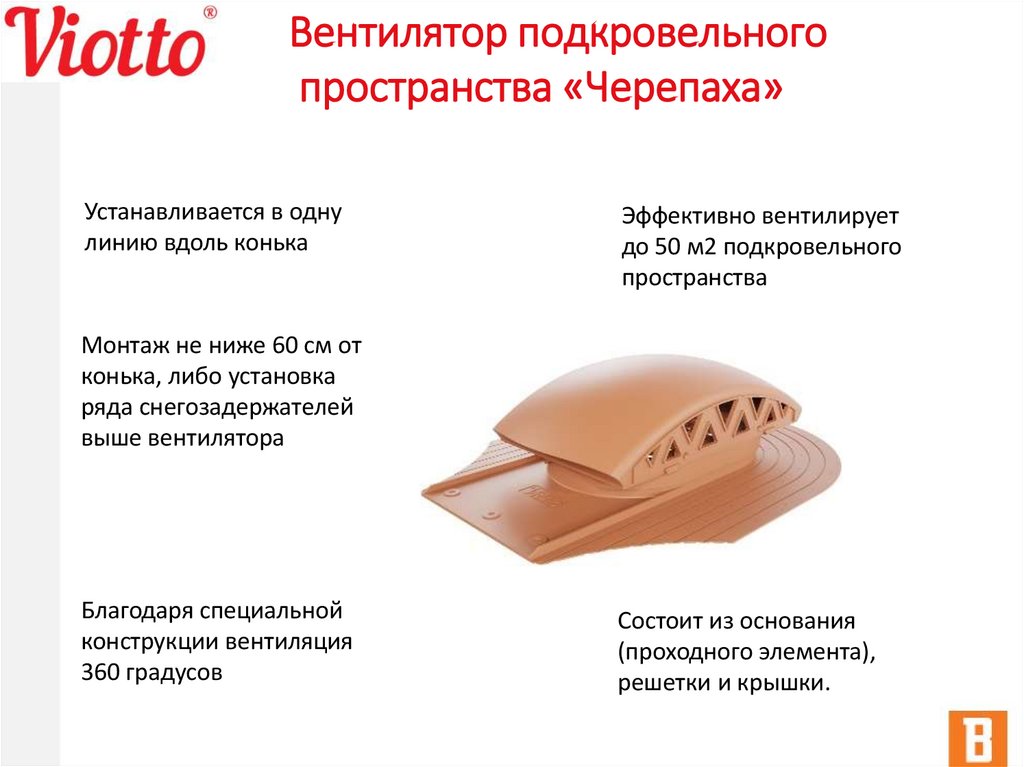

Вентилятор подкровельного
пространства «Черепаха»
Устанавливается в одну
линию вдоль конька
Эффективно вентилирует
до 50 м2 подкровельного
пространства
Монтаж не ниже 60 см от
конька, либо установка
ряда снегозадержателей
выше вентилятора
Благодаря специальной
конструкции вентиляция
360 градусов
Состоит из основания
(проходного элемента),
решетки и крышки.

109.

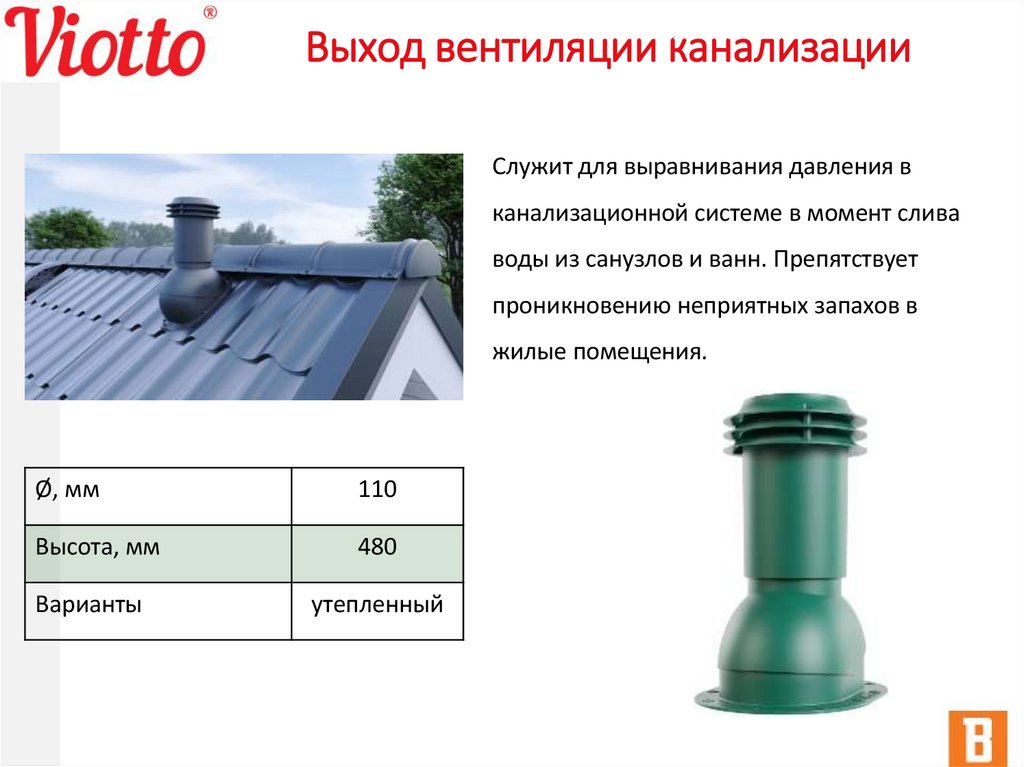

Выход вентиляции канализации
Служит для выравнивания давления в
канализационной системе в момент слива
воды из санузлов и ванн. Препятствует
проникновению неприятных запахов в
жилые помещения.
Ø, мм
110
Высота, мм
480
Варианты
утепленный

110.

Выход вентиляции канализации
Выходы канализации и вентиляции
выполнены в одном стиле (без
изменения функционала).
Гармонично смотрится на кровле
Регулируемый уровень наклона
трубы от 5° до 45°
Выход канализации
используется без верхней
крышки (маковки) во избежание
обмерзания. Попадание воды
или снега в канализационную
трубу не наносит вреда т.к. это
влажный стояк
Состоит из основания
(проходного элемента) и трубы
(с кольцами).
Система уровня,
предоставляющая точную и
эргономичную установку

111.

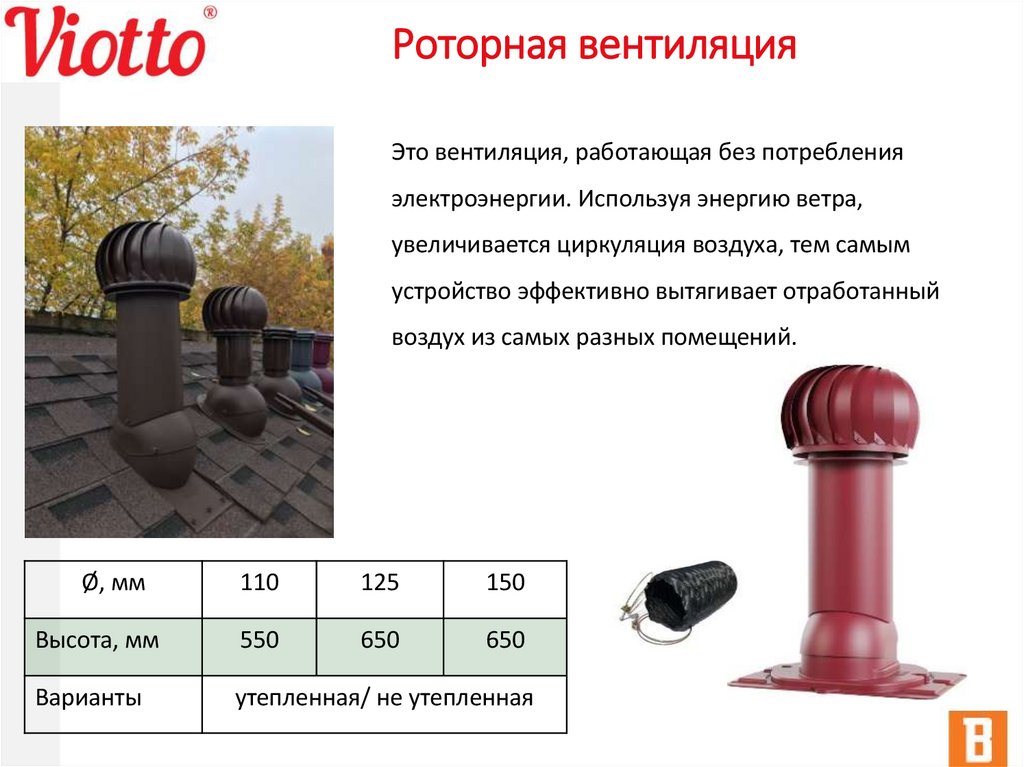

Роторная вентиляция
Это вентиляция, работающая без потребления
электроэнергии. Используя энергию ветра,
увеличивается циркуляция воздуха, тем самым
устройство эффективно вытягивает отработанный
воздух из самых разных помещений.
Ø, мм
110
125
150
Высота, мм
550
650
650
Варианты
утепленная/ не утепленная

112.

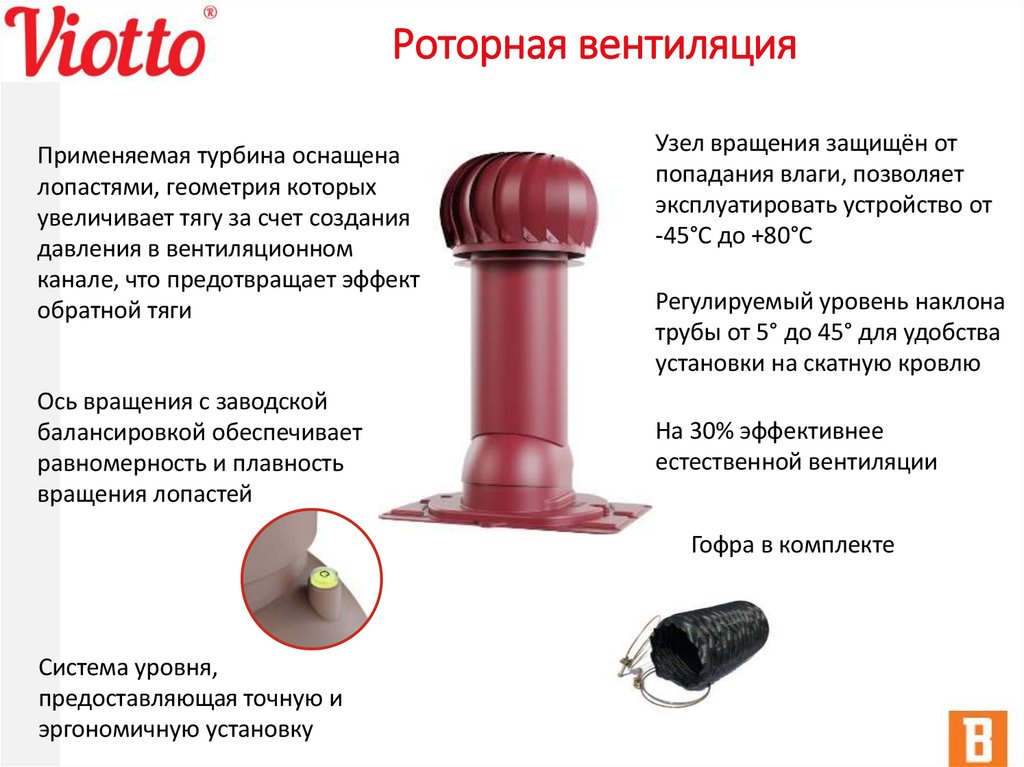

Роторная вентиляция
Применяемая турбина оснащена
лопастями, геометрия которых
увеличивает тягу за счет создания
давления в вентиляционном
канале, что предотвращает эффект
обратной тяги
Ось вращения с заводской
балансировкой обеспечивает
равномерность и плавность
вращения лопастей
Узел вращения защищён от
попадания влаги, позволяет
эксплуатировать устройство от
-45°С до +80°С
Регулируемый уровень наклона
трубы от 5° до 45° для удобства
установки на скатную кровлю
На 30% эффективнее
естественной вентиляции
Гофра в комплекте
Система уровня,
предоставляющая точную и
эргономичную установку

113.

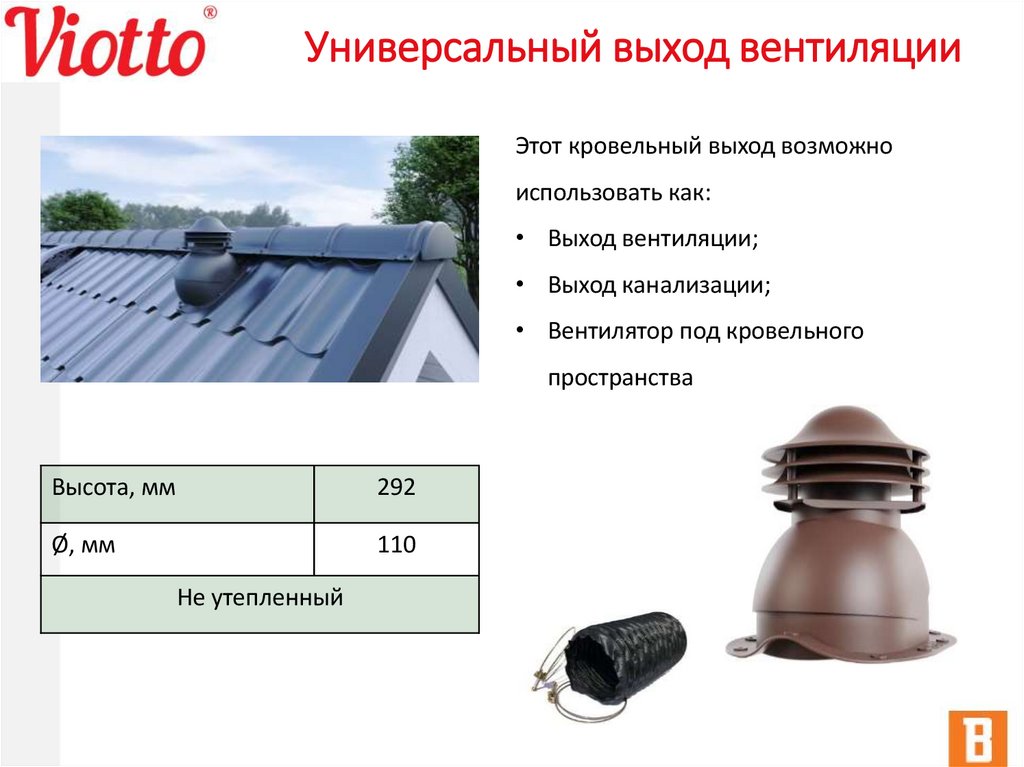

Универсальный выход вентиляции
Этот кровельный выход возможно
использовать как:
• Выход вентиляции;
• Выход канализации;
• Вентилятор под кровельного
пространства
Высота, мм
292
Ø, мм
110
Не утепленный

114.

Универсальный выход вентиляции
Форма кольца, предотвращает
попадание влаги внутрь
вентиляционного канала и под
кровельного пространства
Благодаря свое форме не
выделяется, и гармонично
смотреться на кровельном
пространстве
Кольцевой профиль
универсального выхода
поддерживает вентиляцию
за счет энергии ветра
Гофра в комплекте
Система уровня, предоставляющая
точную и эргономичную установку

115.

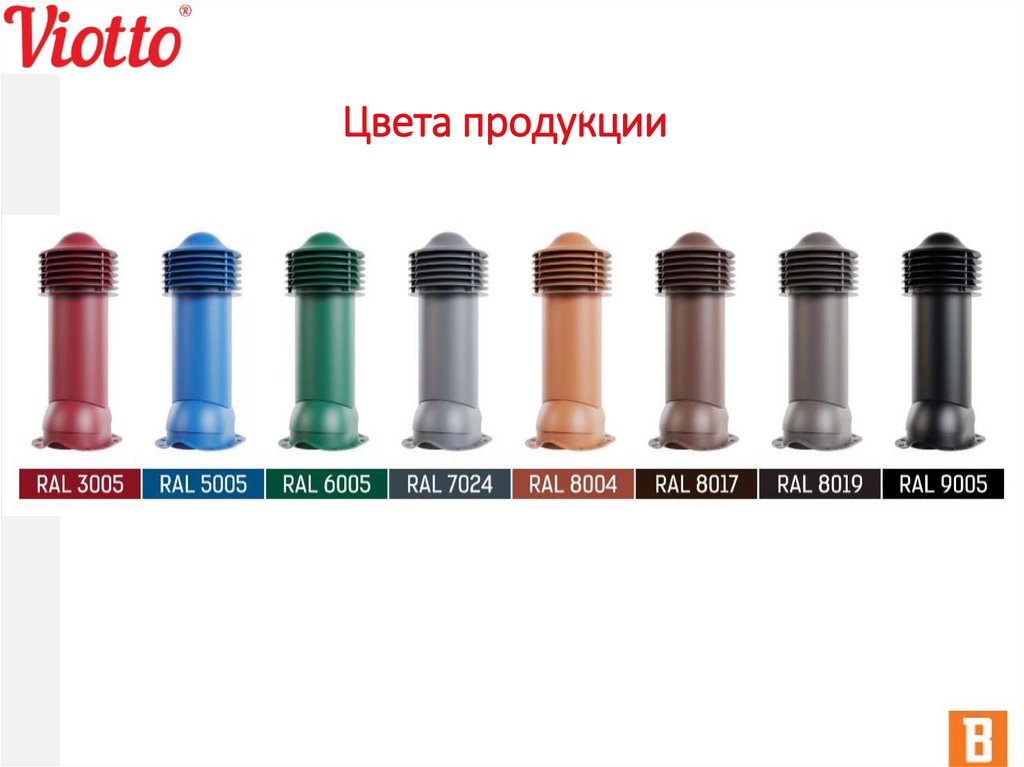

Цвета продукции

116.

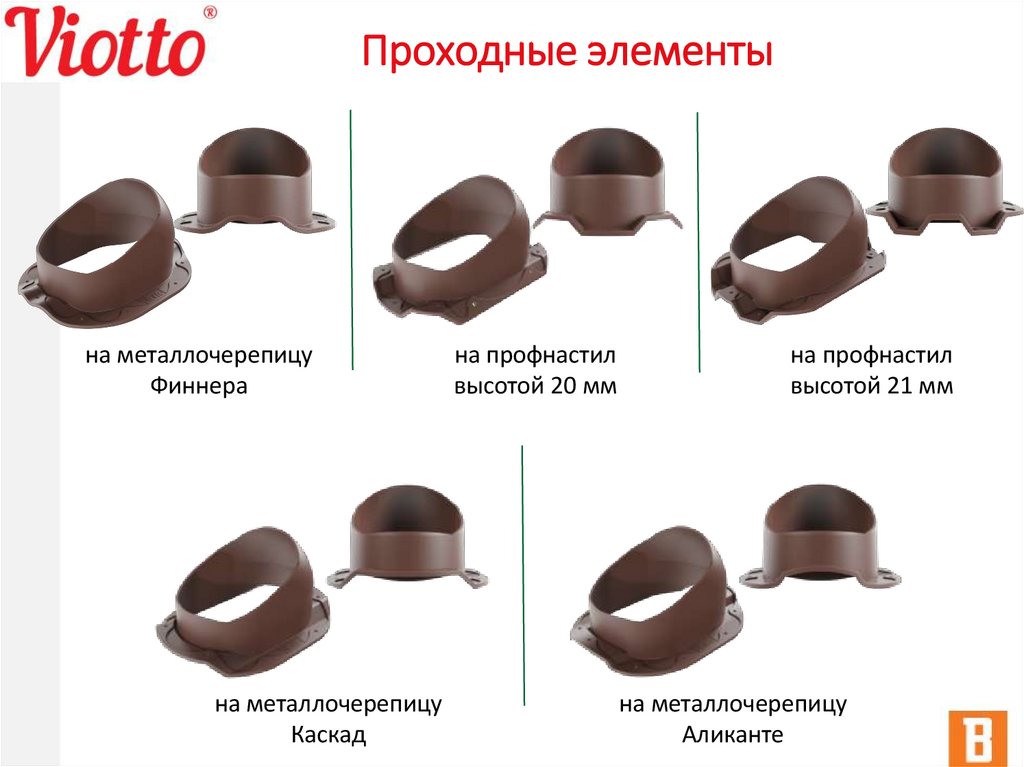

Проходные элементы
на металлочерепицу
Финнера
на металлочерепицу
Каскад
на профнастил
высотой 20 мм
на профнастил
высотой 21 мм
на металлочерепицу
Аликанте

117.

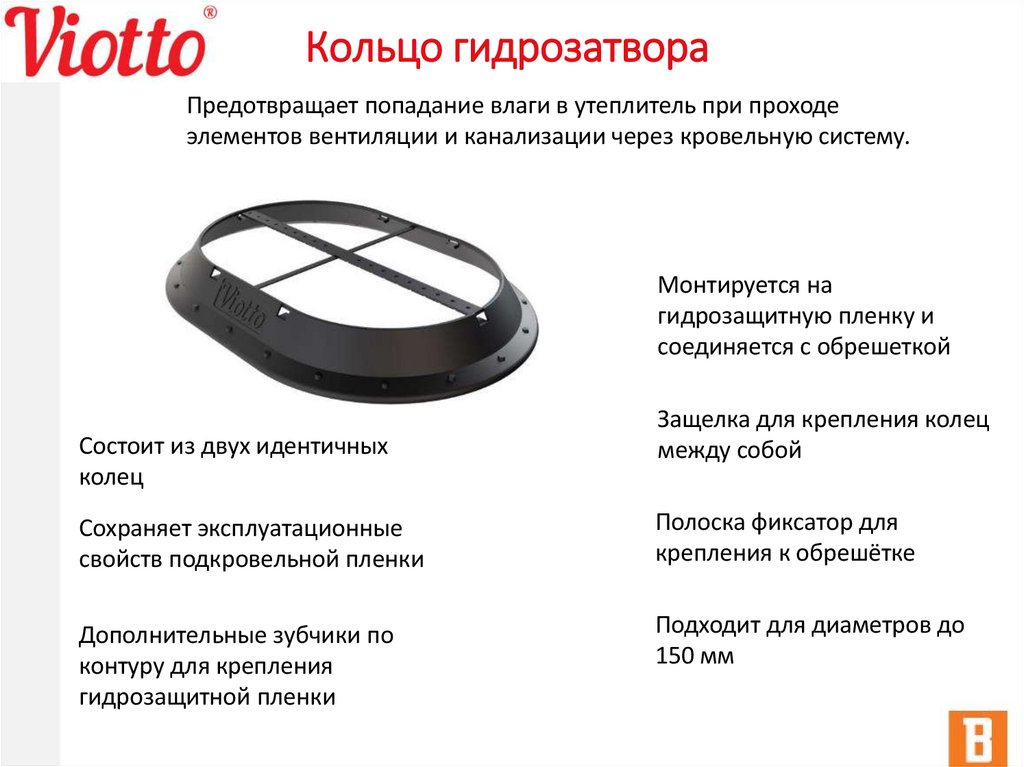

Кольцо гидрозатвора
Предотвращает попадание влаги в утеплитель при проходе
элементов вентиляции и канализации через кровельную систему.
Монтируется на
гидрозащитную пленку и
соединяется с обрешеткой
Состоит из двух идентичных
колец
Защелка для крепления колец
между собой
Сохраняет эксплуатационные
свойств подкровельной пленки
Полоска фиксатор для
крепления к обрешётке
Дополнительные зубчики по
контуру для крепления
гидрозащитной пленки
Подходит для диаметров до
150 мм

118.

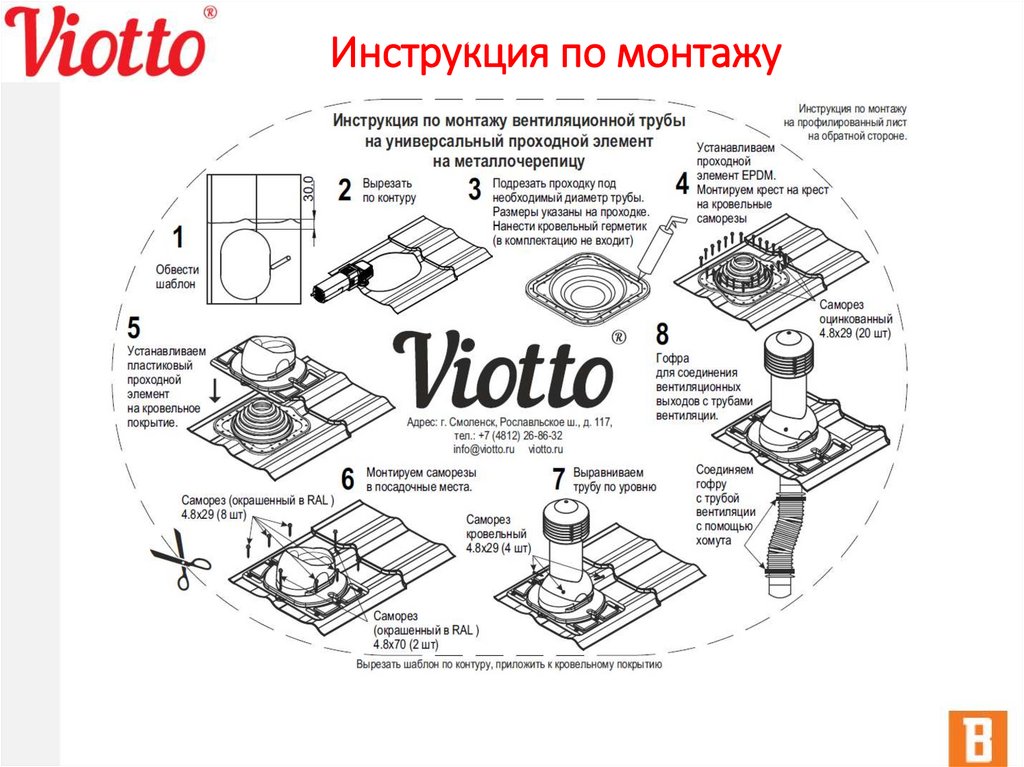

Инструкция по монтажу

119.

Спасибо за внимание!
Ваше ФИО
Менеджер по развитию продаж всея Руси
Моб. тел. 8 988 888 88 88
Почта xxx@borge.ru
www.borge.ru
www.viotto.ru
